L'EtherChannel, technologie d'agrégation de liens développée par Cisco, permet d'augmenter la vitesse et la tolérance aux pannes entre les dispositifs réseau en combinant plusieurs liens physiques en un lien logique. Il existe deux protocoles d'agrégation, PAgP et LACP, pour configurer EtherChannel manuellement ou automatiquement, avec des restrictions sur les caractéristiques des ports. Les avantages incluent une bande passante accrue et la redondance, tandis que les limites portent sur l'homogénéité des interfaces et le nombre maximum de liaisons agrégées.

1. ETHERCHANNEL
Présenté par: ASSI CEDRICK O. A.

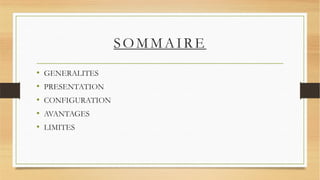

2. SOMMAIRE
• GENERALITES
• PRESENTATION
• CONFIGURATION
• AVANTAGES
• LIMITES

3. GENERALITES
• La technologie EtherChannel a été inventée par la société Kalpana au début
des années 1990, société par la suite acquise par Cisco Systems en 1994.
• Le but principal d’ Etherchannel est d'augmenter la vitesse et la tolérance aux
pannes entre les commutateurs, les routeurs et les serveurs. Un lien
EtherChannel groupe un ensemble de deux à huit liens actifs 100 Mbit/s,
1 Gbit/s ou 10 Gbit/s, Avec éventuellement, un à huit liens inactifs en
réserve qui deviennent actifs quand des liens actifs sont coupés.
NB : EtherChannel peut être utilisé sur des liens cuivre en paire torsadée aussi
bien que sur fibre optique monomode et multimode

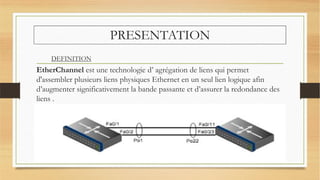

4. PRESENTATION
EtherChannel est une technologie d’ agrégation de liens qui permet
d'assembler plusieurs liens physiques Ethernet en un seul lien logique afin
d’augmenter significativement la bande passante et d’assurer la redondance des
liens .
DEFINITION

5. PRESENTATION
• Lorsqu’ un EtherChannel est configuré, l'interface virtuelle résultante est appelée un
canal de port (Port-channel abrégé Po). Les interfaces physiques sont regroupées
dans une interface de canal de port.
• Il existe 2 protocoles d’ agrégation de lien suivant lesquels l’on peut configurer un
Etherchannel:
- Le protocole PAgP (Port Aggregation Protocol) propriétaire CISCO
- Le protocole LACP (Link Aggregation Control Protocol) normalisé sous la
spécification IEEE 802.3ad
NB: Un Etherchannel peut être de niveau 2 ou de niveau 3
Concepts liés à Etherchannel

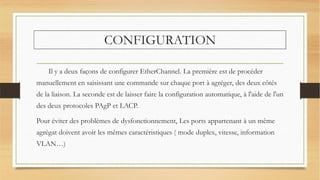

6. CONFIGURATION
Il y a deux façons de configurer EtherChannel. La première est de procéder
manuellement en saisissant une commande sur chaque port à agréger, des deux côtés
de la liaison. La seconde est de laisser faire la configuration automatique, à l'aide de l'un
des deux protocoles PAgP et LACP.
Pour éviter des problèmes de dysfonctionnement, Les ports appartenant à un même
agrégat doivent avoir les mêmes caractéristiques ( mode duplex, vitesse, information
VLAN…)

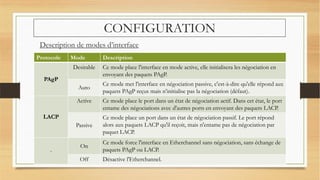

7. CONFIGURATION
Protocole Mode Description
PAgP
Desirable Ce mode place l'interface en mode active, elle initialisera les négociation en
envoyant des paquets PAgP.
Auto
Ce mode met l'interface en négociation passive, c'est-à-dire qu'elle répond aux
paquets PAgP reçus mais n’initialise pas la négociation (défaut).
LACP
Active Ce mode place le port dans un état de négociation actif. Dans cet état, le port
entame des négociations avec d'autres ports en envoyant des paquets LACP.
Passive
Ce mode place un port dans un état de négociation passif. Le port répond
alors aux paquets LACP qu'il reçoit, mais n'entame pas de négociation par
paquet LACP.
-
On
Ce mode force l'interface en Etherchannel sans négociation, sans échange de
paquets PAgP ou LACP.
Off Désactive l'Etherchannel.
Description de modes d’interface

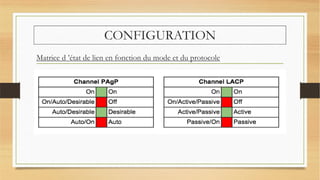

8. CONFIGURATION
Matrice d ’état de lien en fonction du mode et du protocole

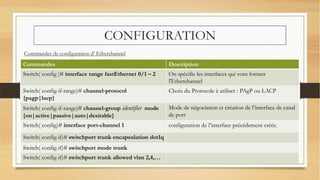

9. CONFIGURATION
Commandes Description
Switch( config )# interface range fastEthernet 0/1 – 2 On spécifie les interfaces qui vont former
l'Etherchannel
Switch( config-if-range)# channel-protocol
{pagp|lacp}
Choix du Protocole à utiliser : PAgP ou LACP
Switch( config-if-range)# channel-group identifier mode
{on|active|passive|auto|desirable}
Mode de négociation et création de l’interface de canal
de port
Switch( config)# interface port-channel 1 configuration de l’interface précédement créée.
Switch( config-if)# switchport trunk encapsulation dot1q
Switch( config-if)# switchport mode trunk
Switch( config-if)# switchport trunk allowed vlan 2,4,…
Commandes de configuration d’ Etherchannel

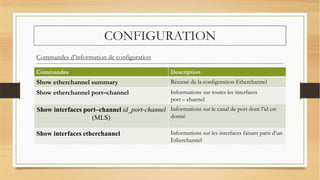

10. CONFIGURATION
Commandes d’information de configuration
Commandes Description
Show etherchannel summary Résumé de la configuration Etherchannel
Show etherchannel port–channel Informations sur toutes les interfaces
port – channel
Show interfaces port–channel id_port-channel
(MLS)
Informations sur le canal de port dont l’id est
donné
Show interfaces etherchannel Informations sur les interfaces faisant parti d’un
Etherchannel

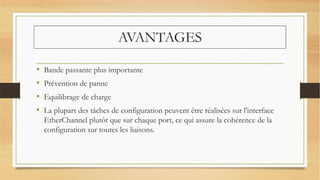

11. AVANTAGES
• Bande passante plus importante
• Prévention de panne
• Equilibrage de charge
• La plupart des tâches de configuration peuvent être réalisées sur l'interface
EtherChannel plutôt que sur chaque port, ce qui assure la cohérence de la
configuration sur toutes les liaisons.

12. LIMITES
• Impossibilité d’utiliser des interfaces de type différents pour créer un
Etherchannel;
• Nécessité d’avoir la même configuration au niveau des interfaces à agréger;
• Nombre de lien regroupable limité à huit;
