1. RIPng VS OSPF-v3
Elaboré par : M’halla Islem
1

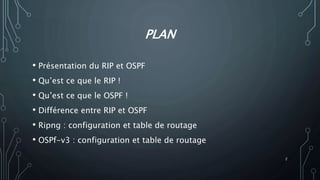

2. PLAN
• Présentation du RIP et OSPF
• Qu’est ce que le RIP !
• Qu’est ce que le OSPF !
• Différence entre RIP et OSPF
• Ripng : configuration et table de routage
• OSPf-v3 : configuration et table de routage
2

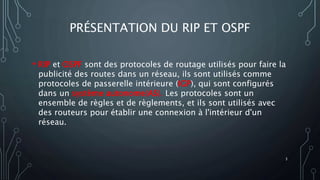

3. PRÉSENTATION DU RIP ET OSPF
• RIP et OSPF sont des protocoles de routage utilisés pour faire la
publicité des routes dans un réseau, ils sont utilisés comme
protocoles de passerelle intérieure (IGP), qui sont configurés
dans un système autonome(AS). Les protocoles sont un
ensemble de règles et de règlements, et ils sont utilisés avec
des routeurs pour établir une connexion à l'intérieur d'un
réseau.
3

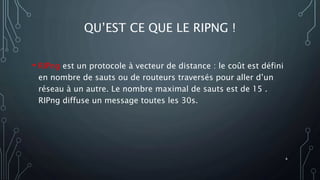

4. QU’EST CE QUE LE RIPNG !
• RIPng est un protocole à vecteur de distance : le coût est défini
en nombre de sauts ou de routeurs traversés pour aller d’un
réseau à un autre. Le nombre maximal de sauts est de 15 .
RIPng diffuse un message toutes les 30s.
4

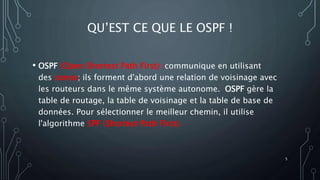

5. QU’EST CE QUE LE OSPF !
• OSPF (Open Shortest Path First) :communique en utilisant
des zones; ils forment d'abord une relation de voisinage avec
les routeurs dans le même système autonome. OSPF gère la
table de routage, la table de voisinage et la table de base de
données. Pour sélectionner le meilleur chemin, il utilise
l'algorithme SPF (Shortest Path First).
5

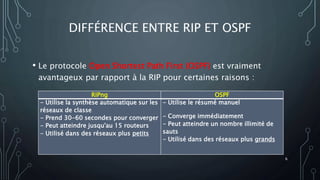

6. DIFFÉRENCE ENTRE RIP ET OSPF
• Le protocole Open Shortest Path First (OSPF) est vraiment
avantageux par rapport à la RIP pour certaines raisons :
6
RIPng OSPF
- Utilise la synthèse automatique sur les
réseaux de classe
- Prend 30-60 secondes pour converger
- Peut atteindre jusqu'au 15 routeurs
- Utilisé dans des réseaux plus petits
- Utilise le résumé manuel
- Converge immédiatement
- Peut atteindre un nombre illimité de
sauts
- Utilisé dans des réseaux plus grands

7. CONFIGURATION RIPNG
• R1> enable
• R1# configure terminal
• R1(config)# ipv6 unicast-routing => Activez le routage IPv6 sur
R1.
• R1(config)# interface FastEthernet 0/0
• R1(config-if)# ipv6 address 2011:314:271:1::/64 eui-64
• R1(config-if)# ipv6 enable
• R1(config-if)# interface Serial 0/0/0
Configuration
• R1(config-if)# ipv6 address FA00::12:1/112 des
interfaces
7

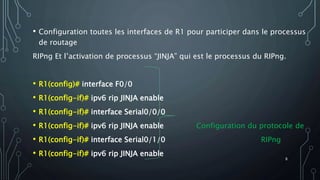

8. • Configuration toutes les interfaces de R1 pour participer dans le processus
de routage
RIPng Et l’activation de processus “JINJA” qui est le processus du RIPng.
• R1(config)# interface F0/0
• R1(config-if)# ipv6 rip JINJA enable
• R1(config-if)# interface Serial0/0/0
• R1(config-if)# ipv6 rip JINJA enable Configuration du protocole de
• R1(config-if)# interface Serial0/1/0 RIPng
• R1(config-if)# ipv6 rip JINJA enable
8

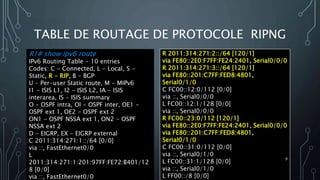

9. TABLE DE ROUTAGE DE PROTOCOLE RIPNG
R1# show ipv6 route
IPv6 Routing Table - 10 entries
Codes: C - Connected, L - Local, S -
Static, R - RIP, B - BGP
U - Per-user Static route, M - MIPv6
I1 - ISIS L1, I2 - ISIS L2, IA - ISIS
interarea, IS - ISIS summary
O - OSPF intra, OI - OSPF inter, OE1 -
OSPF ext 1, OE2 - OSPF ext 2
ON1 - OSPF NSSA ext 1, ON2 - OSPF
NSSA ext 2
D - EIGRP, EX - EIGRP external
C 2011:314:271:1::/64 [0/0]
via ::, FastEthernet0/0
L
2011:314:271:1:201:97FF:FE72:B401/12
8 [0/0]
via ::, FastEthernet0/0
R 2011:314:271:2::/64 [120/1]
via FE80::2E0:F7FF:FE24:2401, Serial0/0/0
R 2011:314:271:3::/64 [120/1]
via FE80::201:C7FF:FED8:4801,
Serial0/1/0
C FC00::12:0/112 [0/0]
via ::, Serial0/0/0
L FC00::12:1/128 [0/0]
via ::, Serial0/0/0
R FC00::23:0/112 [120/1]
via FE80::2E0:F7FF:FE24:2401, Serial0/0/0
via FE80::201:C7FF:FED8:4801,
Serial0/1/0
C FC00::31:0/112 [0/0]
via ::, Serial0/1/0
L FC00::31:1/128 [0/0]
via ::, Serial0/1/0
L FF00::/8 [0/0]
9

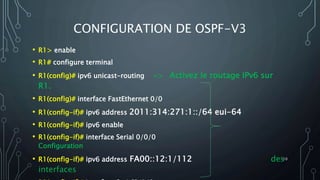

10. CONFIGURATION DE OSPF-V3
• R1> enable
• R1# configure terminal
• R1(config)# ipv6 unicast-routing => Activez le routage IPv6 sur
R1.
• R1(config)# interface FastEthernet 0/0
• R1(config-if)# ipv6 address 2011:314:271:1::/64 eui-64
• R1(config-if)# ipv6 enable
• R1(config-if)# interface Serial 0/0/0
Configuration
• R1(config-if)# ipv6 address FA00::12:1/112 des
interfaces
10

11. • R1(config)# interface F0/0
• R1(config-if)# ipv6 ospf 10 area 0
• R1(config-if)# ipv6 router ospf 10
#ospf 10 désigne le numéro du processus ospfv3
• R1(config-router)# router-id 1.1.1.1
#1.1.1.1 signifier l’identifiant de routeur
• R1(config-if)# interface Serial0/0/0
• R1(config-if)# ipv6 ospf 10 area 0 Configuration de protocole
ospf
• R1(config-if)# ipv6 router ospf 10
• R1(config-router)# router-id 1.1.1.1
• R1(config-if)# interface Serial0/1/0
• R1(config-if)# ipv6 ospf 10 area 0
• R1(config-if)# ipv6 router ospf 10
• R1(config-router)# router-id 1.1.1.1
11

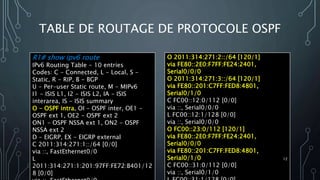

12. TABLE DE ROUTAGE DE PROTOCOLE OSPF
R1# show ipv6 route
IPv6 Routing Table - 10 entries
Codes: C - Connected, L - Local, S -
Static, R - RIP, B - BGP
U - Per-user Static route, M - MIPv6
I1 - ISIS L1, I2 - ISIS L2, IA - ISIS
interarea, IS - ISIS summary
O - OSPF intra, OI - OSPF inter, OE1 -
OSPF ext 1, OE2 - OSPF ext 2
ON1 - OSPF NSSA ext 1, ON2 - OSPF
NSSA ext 2
D - EIGRP, EX - EIGRP external
C 2011:314:271:1::/64 [0/0]
via ::, FastEthernet0/0
L
2011:314:271:1:201:97FF:FE72:B401/12
8 [0/0]
O 2011:314:271:2::/64 [120/1]
via FE80::2E0:F7FF:FE24:2401,
Serial0/0/0
O 2011:314:271:3::/64 [120/1]
via FE80::201:C7FF:FED8:4801,
Serial0/1/0
C FC00::12:0/112 [0/0]
via ::, Serial0/0/0
L FC00::12:1/128 [0/0]
via ::, Serial0/0/0
O FC00::23:0/112 [120/1]
via FE80::2E0:F7FF:FE24:2401,
Serial0/0/0
via FE80::201:C7FF:FED8:4801,
Serial0/1/0
C FC00::31:0/112 [0/0]
via ::, Serial0/1/0
12
