Le protocole OSPF
Guérin Julien 2005-2006
Mézerette Marius GTR FI 2A

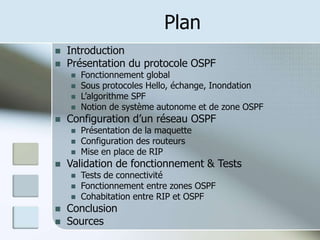

Plan
 Introduction
 Présentation du protocole OSPF
 Fonctionnement global
 Sous protocoles Hello, échange, Inondation
 L’algorithme SPF
 Notion de système autonome et de zone OSPF
 Configuration d’un réseau OSPF
 Présentation de la maquette
 Configuration des routeurs
 Mise en place de RIP
 Validation de fonctionnement & Tests
 Tests de connectivité
 Fonctionnement entre zones OSPF
 Cohabitation entre RIP et OSPF
 Conclusion
 Sources

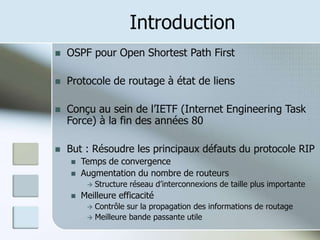

Introduction
 OSPF pour Open Shortest Path First
 Protocole de routage à état de liens
 Conçu au sein de l’IETF (Internet Engineering Task
Force) à la fin des années 80
 But : Résoudre les principaux défauts du protocole RIP
 Temps de convergence
 Augmentation du nombre de routeurs
 Structure réseau d’interconnexions de taille plus importante
 Meilleure efficacité
 Contrôle sur la propagation des informations de routage
 Meilleure bande passante utile
Présentation du protocole OSPF

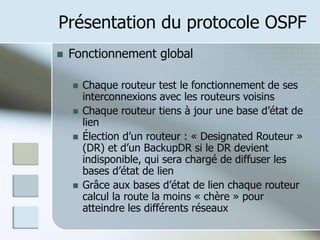

 Fonctionnement global
 Chaque routeur test le fonctionnement de ses
interconnexions avec les routeurs voisins
 Chaque routeur tiens à jour une base d’état de
lien
 Élection d’un routeur : « Designated Routeur »
(DR) et d’un BackupDR si le DR devient
indisponible, qui sera chargé de diffuser les
bases d’état de lien
 Grâce aux bases d’état de lien chaque routeur
calcul la route la moins « chère » pour
atteindre les différents réseaux
Présentation du protocole OSPF

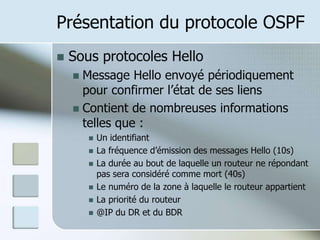

 Sous protocoles Hello
 Message Hello envoyé périodiquement
pour confirmer l’état de ses liens
 Contient de nombreuses informations
telles que :
 Un identifiant
 La fréquence d’émission des messages Hello (10s)
 La durée au bout de laquelle un routeur ne répondant
pas sera considéré comme mort (40s)
 Le numéro de la zone à laquelle le routeur appartient
 La priorité du routeur
 @IP du DR et du BDR
Présentation du protocole OSPF

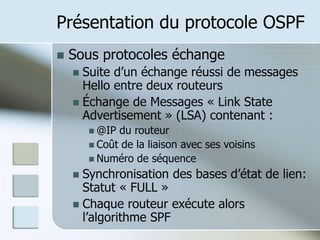

 Sous protocoles échange
 Suite d’un échange réussi de messages
Hello entre deux routeurs
 Échange de Messages « Link State
Advertisement » (LSA) contenant :
 @IP du routeur
 Coût de la liaison avec ses voisins
 Numéro de séquence
 Synchronisation des bases d’état de lien:
Statut « FULL »
 Chaque routeur exécute alors
l’algorithme SPF
Présentation du protocole OSPF
 Sous protocoles Inondation
 Utilisé lorsqu’un lien change d’état et
pour des échanges toutes les 30minutes
 Envoie des messages « Link State
Update » (LSU)
 Permet une mise à jour des tables de
routages rapides :
 Mise à jour des bases d’état de lien
 Nouvelle exécution de l’algorithme SPF
Présentation du protocole OSPF

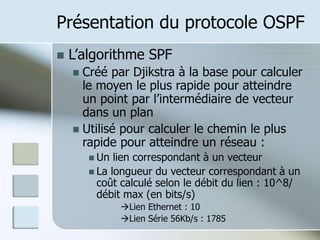

 L’algorithme SPF
 Créé par Djikstra à la base pour calculer
le moyen le plus rapide pour atteindre
un point par l’intermédiaire de vecteur
dans un plan
 Utilisé pour calculer le chemin le plus
rapide pour atteindre un réseau :
 Un lien correspondant à un vecteur
 La longueur du vecteur correspondant à un
coût calculé selon le débit du lien : 10^8/
débit max (en bits/s)
Lien Ethernet : 10
Lien Série 56Kb/s : 1785
Présentation du protocole OSPF

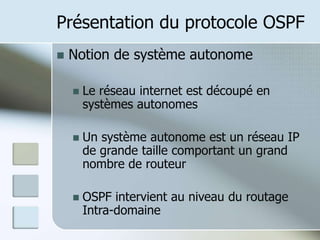

 Notion de système autonome
 Le réseau internet est découpé en
systèmes autonomes
 Un système autonome est un réseau IP
de grande taille comportant un grand
nombre de routeur
 OSPF intervient au niveau du routage
Intra-domaine
Présentation du protocole OSPF
 Notion de zone OSPF
 Un réseau OSPF ne peut contenir plus de
50 routeurs -> nécessité de découper un
réseau en plusieurs zones OSPF
 Entre chaque zones OSPF on place un
ABR qui transmettra les bases d’état de
lien entre zones voisines
 Obligation d’avoir une zone « Backbone
» numéroté 0 qui assure le transfert des
tables de routages
 Les zones secondaires sont numérotés
de 1 à 4294996795
Configuration d’un réseau OSPF

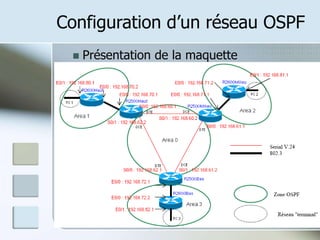

 Présentation de la maquette
Configuration d’un réseau OSPF

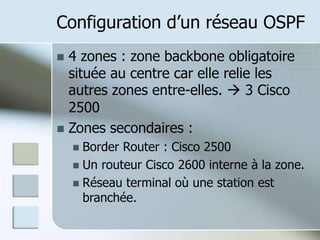

 4 zones : zone backbone obligatoire
située au centre car elle relie les
autres zones entre-elles.  3 Cisco
2500
 Zones secondaires :
 Border Router : Cisco 2500
 Un routeur Cisco 2600 interne à la zone.
 Réseau terminal où une station est
branchée.
Configuration d’un réseau OSPF

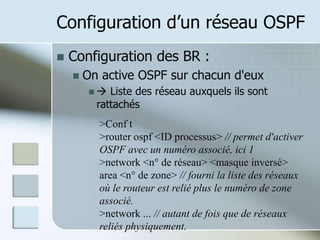

 Configuration des BR :
 On active OSPF sur chacun d'eux
  Liste des réseau auxquels ils sont
rattachés
>Conf t
>router ospf <ID processus> // permet d'activer
OSPF avec un numéro associé, ici 1
>network <n° de réseau> <masque inversé>
area <n° de zone> // fourni la liste des réseaux
où le routeur est relié plus le numéro de zone
associé.
>network ... // autant de fois que de réseaux
reliés physiquement.
Configuration d’un réseau OSPF
 On procède de même pour les 2600
Exemple du Routeur R2600Haut :
router ospf 1
network 192.168.70.0 0.0.0.255 area 1 //zone 1, lien vers la zone 0
network 192.168.80.0 0.0.0.255 area 1 //zone 1, lien vers le réseau
Configuration d’un réseau OSPF

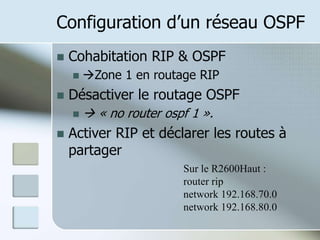

 Cohabitation RIP & OSPF
 Zone 1 en routage RIP
 Désactiver le routage OSPF
  « no router ospf 1 ».
 Activer RIP et déclarer les routes à
partager
Sur le R2600Haut :
router rip
network 192.168.70.0
network 192.168.80.0
Configuration d’un réseau OSPF

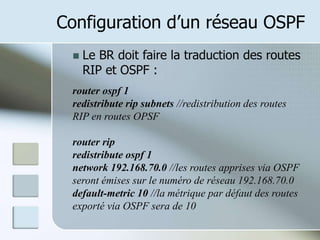

 Le BR doit faire la traduction des routes
RIP et OSPF :
router ospf 1
redistribute rip subnets //redistribution des routes
RIP en routes OPSF
router rip
redistribute ospf 1
network 192.168.70.0 //les routes apprises via OSPF
seront émises sur le numéro de réseau 192.168.70.0
default-metric 10 //la métrique par défaut des routes
exporté via OSPF sera de 10
Validation de fonctionnement &
Tests

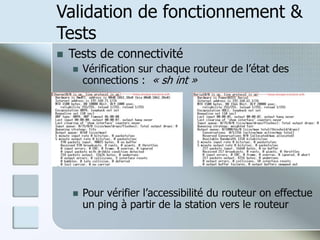

 Tests de connectivité
 Vérification sur chaque routeur de l’état des
connections : « sh int »
 Pour vérifier l’accessibilité du routeur on effectue
un ping à partir de la station vers le routeur
Validation de fonctionnement &
Tests

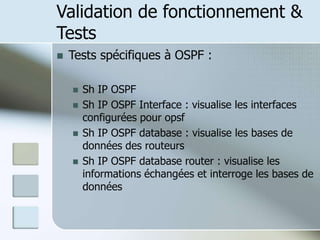

 Tests spécifiques à OSPF :
 Sh IP OSPF
 Sh IP OSPF Interface : visualise les interfaces
configurées pour opsf
 Sh IP OSPF database : visualise les bases de
données des routeurs
 Sh IP OSPF database router : visualise les
informations échangées et interroge les bases de
données
Validation de fonctionnement &
Tests

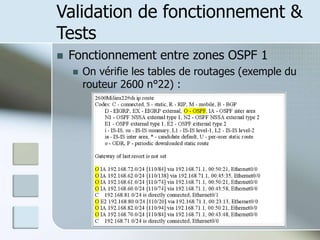

 Fonctionnement entre zones OSPF 1
 On vérifie les tables de routages (exemple du
routeur 2600 n°22) :
Validation de fonctionnement &
Tests

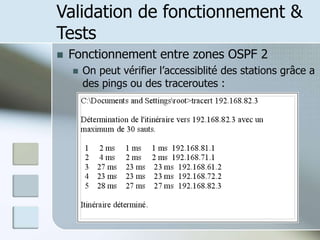

 Fonctionnement entre zones OSPF 2
 On peut vérifier l’accessiblité des stations grâce a
des pings ou des traceroutes :
Validation de fonctionnement &
Tests

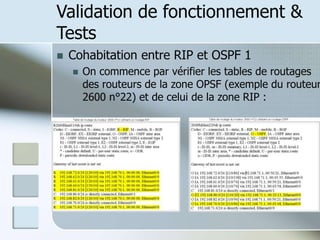

 Cohabitation entre RIP et OSPF 1
 On commence par vérifier les tables de routages
des routeurs de la zone OPSF (exemple du routeur
2600 n°22) et de celui de la zone RIP :
Validation de fonctionnement &
Tests

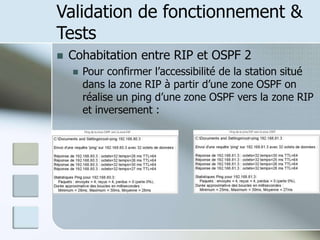

 Cohabitation entre RIP et OSPF 2
 Pour confirmer l’accessibilité de la station situé
dans la zone RIP à partir d’une zone OSPF on
réalise un ping d’une zone OSPF vers la zone RIP
et inversement :

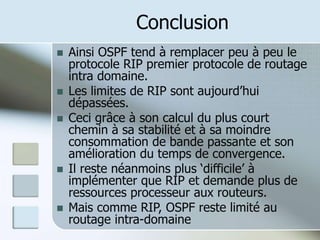

Conclusion
 Ainsi OSPF tend à remplacer peu à peu le
protocole RIP premier protocole de routage
intra domaine.
 Les limites de RIP sont aujourd’hui
dépassées.
 Ceci grâce à son calcul du plus court
chemin à sa stabilité et à sa moindre
consommation de bande passante et son
amélioration du temps de convergence.
 Il reste néanmoins plus ‘difficile’ à
implémenter que RIP et demande plus de
ressources processeur aux routeurs.
 Mais comme RIP, OSPF reste limité au
routage intra-domaine
