Rapport de Projet –Gestion d’une bibliothèque Année universitaire 2013-2014
1

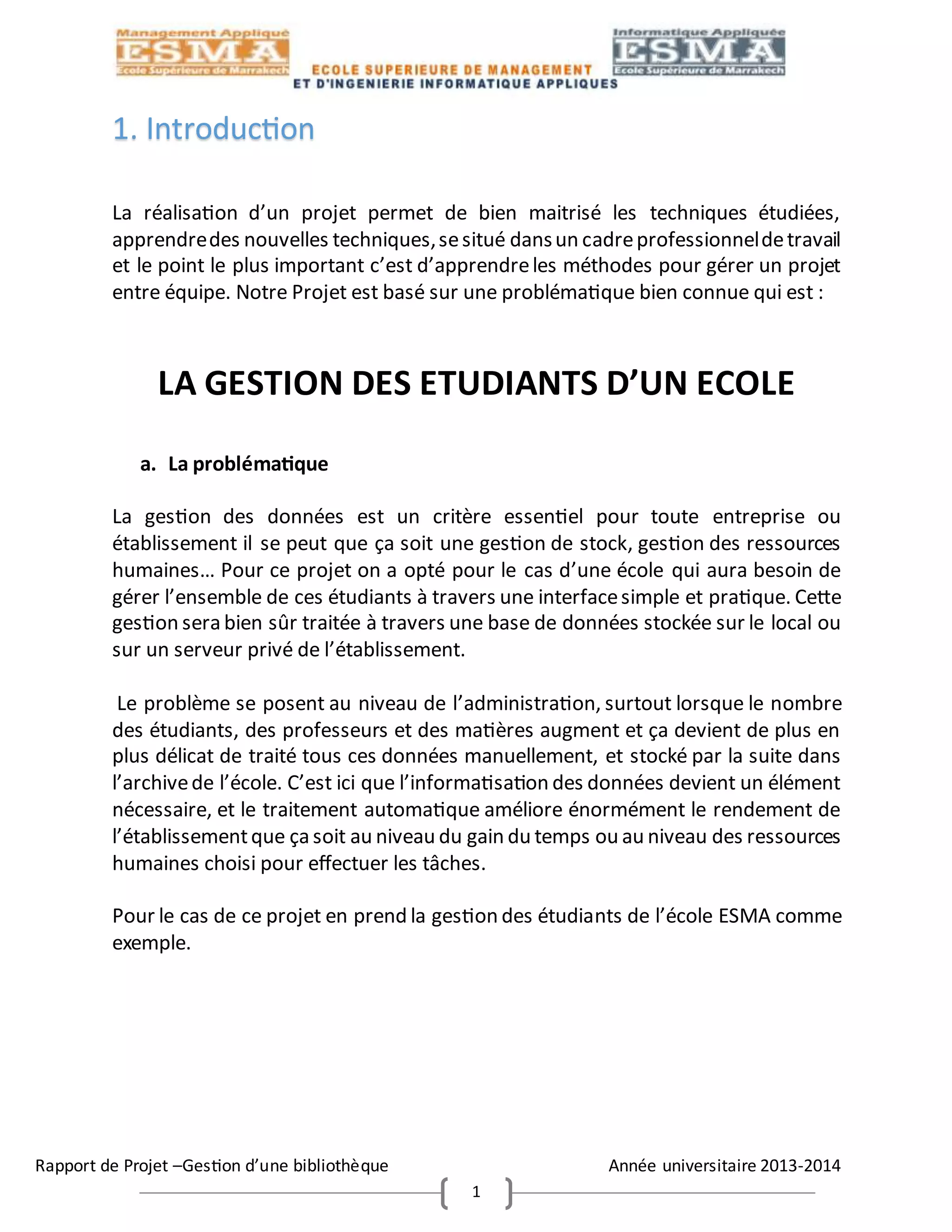

1. Introduction
La réalisation d’un projet permet de bien maitrisé les techniques étudiées,
apprendredes nouvelles techniques,sesitué dansun cadreprofessionneldetravail
et le point le plus important c’est d’apprendreles méthodes pour gérer un projet
entre équipe. Notre Projet est basé sur une problématique bien connue qui est :
LA GESTION DES ETUDIANTS D’UN ECOLE
a. La problématique
La gestion des données est un critère essentiel pour toute entreprise ou
établissement il se peut que ça soit une gestion de stock, gestion des ressources
humaines… Pour ce projet on a opté pour le cas d’une école qui aura besoin de
gérer l’ensemble de ces étudiants à travers une interfacesimple et pratique. Cette
gestion sera bien sûr traitée à travers une base de données stockée sur le local ou
sur un serveur privé de l’établissement.
Le problème se posent au niveau de l’administration, surtout lorsque le nombre
des étudiants, des professeurs et des matières augment et ça devient de plus en
plus délicat de traité tous ces données manuellement, et stocké par la suite dans
l’archivede l’école. C’est ici que l’informatisation des données devient un élément
nécessaire, et le traitement automatique améliore énormément le rendement de
l’établissementque çasoit au niveau du gain du temps ou au niveau des ressources
humaines choisi pour effectuer les tâches.
Pour le cas de ce projet en prend la gestion des étudiants de l’école ESMA comme
exemple.

2
Partie Conception

3

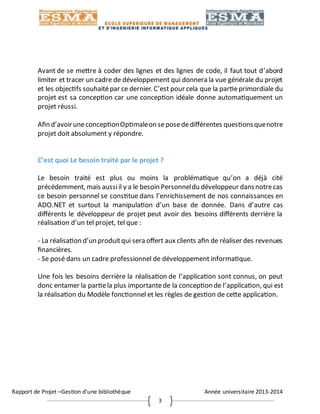

Avant de se mettre à coder des lignes et des lignes de code, il faut tout d’abord
limiter et tracer un cadre de développement qui donnera la vue générale du projet
et les objectifs souhaitépar ce dernier. C’est pour cela que la partieprimordiale du
projet est sa conception car une conception idéale donne automatiquement un
projet réussi.
Afin d’avoiruneconceptionOptimaleon seposededifférentes questionsquenotre
projet doit absolument y répondre.
C’est quoi Le besoin traité par le projet ?
Le besoin traité est plus ou moins la problématique qu’on a déjà cité
précédemment, mais aussiil y a le besoin Personneldu développeur dansnotrecas
ce besoin personnel se constitue dans l’enrichissement de nos connaissances en
ADO.NET et surtout la manipulation d’un base de donnée. Dans d’autre cas
différents le développeur de projet peut avoir des besoins différents derrière la
réalisation d’un tel projet, tel que :
- La réalisation d’un produitqui sera offert aux clients afin de réaliser des revenues
financières.
- Se posé dans un cadre professionnel de développement informatique.
Une fois les besoins derrière la réalisation de l’application sont connus, on peut
donc entamer la partiela plus importantede la conception de l’application, qui est
la réalisation du Modèle fonctionnel et les règles de gestion de cette application.

4
Le Modèle Fonctionnel
Le modèle fonctionnel répond au besoin de gestion de la base de données. Il
permet de définir la structureprincipale de cette dernière et de mettre les règles
de gestion en claire.
Pour notre projet on se place dans un cas d’une application qui a comme but
principale l’apprentissageet l’enrichissement de notre culture informatique, c’est
pour cela que le modèle de l’application sera modeste mais en même temps qui
répond à beaucoup de critère de gestion.
On aura donc à gérer les étudiants, les professeurs et les matières et finalement la
gestion des droits de l’administrateur.
Dans la gestion des étudiants on traitera :
- La liste des étudiants de l’école
- La gestion des absences
- La note d’un étudiant dans une matière
- La Liste des filières
Dans la gestion des professeurs on traitera :
- La liste des professeurs de l’école
- La matière enseignée par chaque professeur

5
Les Règles de Gestion
Les données qu’on aura à stocké dans la base de donnée seront obligatoirement
définie par quelque règles de gestion. Les règles qu’on va suivre pour ce projet
sont :
Un étudiant est définie par :
 Code
 Nom
 Prénom
 CIN
 Date de Naissance
 Numéro de téléphone
 Adresse
Un Professeur est définie par :
 Code
 Nom
 Prénom
Une matière est définie par :
 Code
 Libelle
 Coefficient
Pour une absence on enregistrera :
 La matière
 L’étudiant qui s’est absenté
 La date de l’absence
Pour la note on enregistrera :
 L’étudiant
 La note
 La matière

6
Le modèle conceptuel des données
A partir des règles posées dans l’étape précédente on peut établir le modèle
conceptuel de donnée
Modèle Logique de Donnée
Etudiant(#id_etudiant,prenom,nom,cin,tel,date_naiss,adresse,#id_filiere)
Matiere(#id_matiere,libelle,coefficient,#id_prof)
Professeur(#id_prof,prof_nom,prof_prenom)
Abscence(#id_etudiant,#id_matiere,date_abscence)
Evaluation(#id_etudiant,#id_matiere,note)
Filiere(#id_filiere,libelle,type)

7

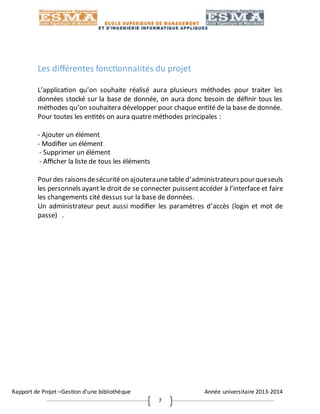

Les différentes fonctionnalités du projet
L’application qu’on souhaite réalisé aura plusieurs méthodes pour traiter les
données stocké sur la base de donnée, on aura donc besoin de définir tous les
méthodes qu’on souhaitera développer pour chaque entité de la base de donnée.
Pour toutes les entités on aura quatre méthodes principales :
- Ajouter un élément
- Modifier un élément
- Supprimer un élément
- Afficher la liste de tous les éléments
Pourdes raisonsdesécuritéon ajouteraunetable d’administrateurspourqueseuls
les personnels ayant le droit de se connecter puissentaccéder à l’interface et faire
les changements cité dessus sur la base de données.
Un administrateur peut aussi modifier les paramètres d’accès (login et mot de
passe) .

8

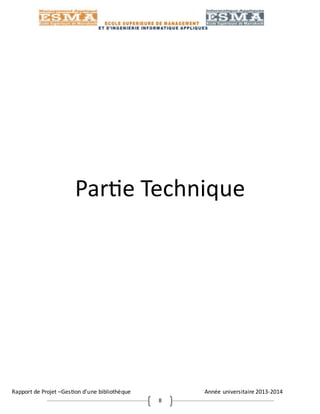

Partie Technique

9

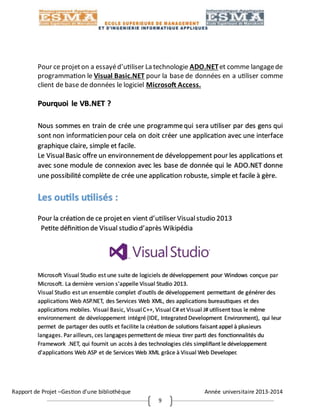

Pour ce projeton a essayéd’utiliser La technologie ADO.NETet comme langagede
programmation le Visual Basic.NET pour la base de données en a utiliser comme
client de base de données le logiciel Microsoft Access.
Pourquoi le VB.NET ?
Nous sommes en train de crée une programmequi sera utiliser par des gens qui
sont non informaticien pour cela on doit créer une application avec une interface
graphique claire, simple et facile.
Le VisualBasic offre un environnementde développement pour les applications et
avec sone module de connexion avec les base de donnée qui le ADO.NET donne
une possibilité complète de crée une application robuste, simple et facile à gère.
Les outils utilisés :

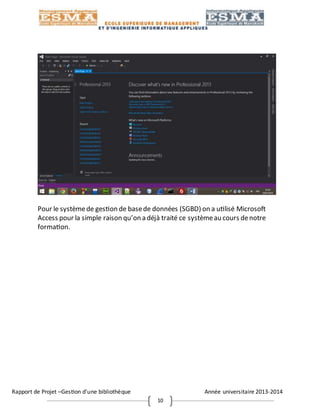

Pour la création de ce projeten vient d’utiliser Visualstudio 2013
Petite définition de Visual studio d’après Wikipédia
Microsoft Visual Studio est une suite de logiciels de développement pour Windows conçue par
Microsoft. La dernière version s'appelle Visual Studio 2013.
Visual Studio est un ensemble complet d'outils de développement permettant de générer des
applications Web ASP.NET, des Services Web XML, des applications bureautiques et des
applications mobiles. Visual Basic, VisualC++, Visual C# et Visual J# utilisent tous le même
environnement de développement intégré (IDE, Integrated Development Environment), qui leur
permet de partager des outils et facilite la création de solutions faisant appel à plusieurs
langages. Parailleurs, ces langages permettent de mieux tirer parti des fonctionnalités du
Framework .NET, qui fournit un accès à des technologies clés simplifiant le développement
d'applications Web ASP et de Services Web XML grâce à Visual Web Developer.

10
Pour le systèmede gestion de basede données (SGBD) on a utilisé Microsoft
Access pour la simple raison qu’on a déjà traité ce systèmeau cours denotre
formation.

11
Pour crée une relation entre l’application et le SGBD en utilisecomme technologie
le ADO.NET
ActiveX Data Object ou ADO est une bibliothèque logicielle de Microsoft
fournissantuneinterface d'accèsauxdonnées dansl'environnementWindows.Elle
permet aux programmes clients d'accéder aux données, et de les manipuler, dans
un fichier ou un serveur de base de données.

12
Application des règles de Gestion
Microsoft Access offre une interface qui nous permettre de créer les différentes
tables de la base de données en respectant la structure qu’on a déjà posé lors de
la réalisation du MCD.

13
La relation entre VB.NET et le SGBD
ADO.NEToffreune connexion rapideest simple à la basede donnée cela à travers
les lignes de code suivantes :
Public reader As OleDbDataReader

14
Public cnx As New OleDbConnection
Public cmd As New OleDbCommand
Public dataset As New DataSet
Public da As OleDbDataAdapter
cnx.ConnectionString = "provider=Microsoft.ACE.OLEDB.12.0;data source= " &
Application.StartupPath & "etudiant.accdb"
Ces ligne permet d’envoyer unerequête a la base de donnée pour avoir tous les
champs et les donnée stocker dans la table Etudiant et les enregistrer dans un
tableau qui et le dataset
Dim req As String
req = "SELECT * FROM Etudiant"
cmd.Connection = cnx
cmd.CommandText = req
da = New OleDbDataAdapter(cmd)
da.Fill(dataset, ("Etudiant"))
Les requêtes du Projet
D’après ce qu’on a vu précédemment, on aura besoin à effectuer quatre fonctions
principales sur les différentes tables de la base de données.
o Requête d’ajout d’un élément :
La requêteresponsabledel’ajoutd’un attributdansla basededonnée est« INSERT
INTO » l’interprétation de cette requête en vb se fait par la requête suivante :
INSERT INTO `table_en_question `(`valeur1`,`valeur2`)VALUES(:val1,:val2)
Puis on indique que :val1 et :val2 sont les variables données par l’utilisateur.
o Requête de modification d’élément :
UPDATE`table_en_question` SET`attribut1`=:val1,`attribut2`=:val2 WHERE
id=:id_element_a_modifie

15
- Requête de suppression d’un élément :
DELETE FROM `table_en_question` WHERE `id`=:id_element_a_supprimer
o Requête d’affichage de l’ensemble des éléments :
Pour l’affichage la requête est une « SELECT » mais le principe d’afficher tous les
éléments sous formed’un tableau qui est un peu spécial, car on aura à définir cela
au niveau du code est non pas le SQL.
L’administration
Pour garder la sécuritéet avoir un contrôlesur les droits d’accès à cette application
on aura besoin d’une interface d’administration, à partir de laquelle on doit se
connecté avant de pouvoir accéder au contenue de l’application.
Pour cela on a ajouté une autre table d’administrateurs qui aura les attributs
suivants :
o Login
o Mot de passe
Exécution de l’application et les différents formulaires :
Dès l’utilisateur et authentifier le formulaire de bienvenue s’affiche, l’utilisateur
peut automatiquement utilise l’application

16

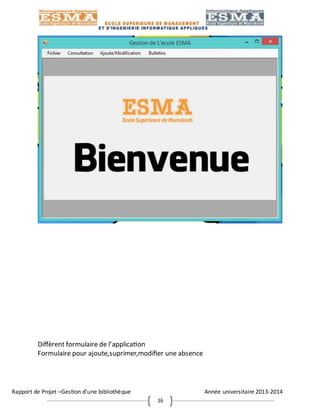

Diffèrent formulaire de l’application
Formulaire pour ajoute,suprimer,modifier une absence

17
Formulaire pour ajoute,suprimer,modifier une note

18

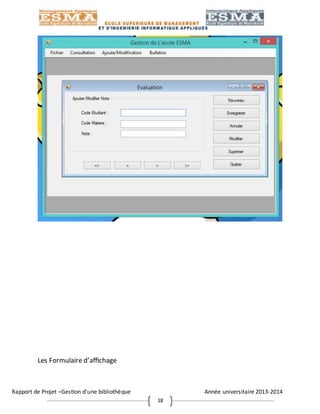

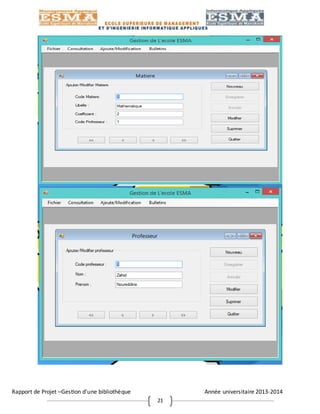

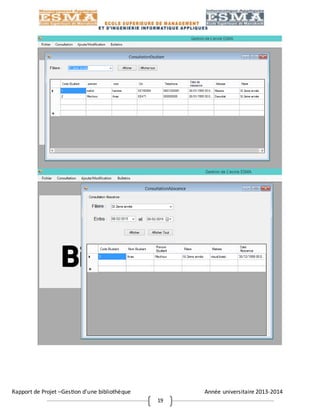

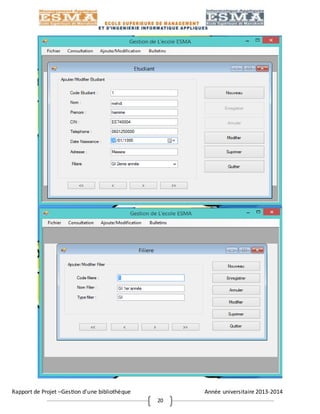

Les Formulaire d’affichage

19

20

21

22

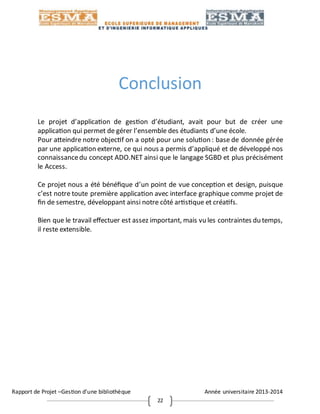

Conclusion
Le projet d’application de gestion d’étudiant, avait pour but de créer une
application qui permet de gérer l’ensemble des étudiants d’une école.
Pour atteindre notre objectif on a opté pour une solution : base de donnée gérée
par une application externe, ce qui nous a permis d’appliqué et de développé nos
connaissancedu concept ADO.NET ainsi que le langage SGBD et plus précisément
le Access.
Ce projet nous a été bénéfique d’un point de vue conception et design, puisque
c’est notre toute première application avec interface graphique comme projet de
fin de semestre, développant ainsi notre côté artistique et créatifs.
Bien que le travail effectuer est assez important, mais vu les contraintes du temps,
il reste extensible.

23

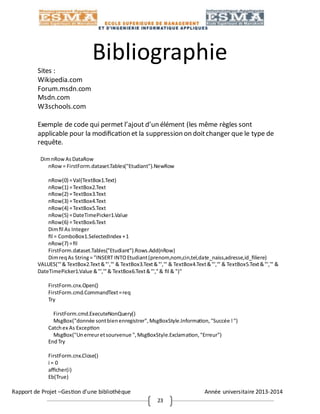

Bibliographie
Sites :
Wikipedia.com
Forum.msdn.com
Msdn.com
W3schools.com
Exemple de code qui permet l’ajout d’un élément (les même règles sont
applicable pour la modification et la suppression on doitchanger que le type de
requête.
DimnRowAsDataRow
nRow= FirstForm.dataset.Tables("Etudiant").NewRow
nRow(0) =Val(TextBox1.Text)
nRow(1) =TextBox2.Text
nRow(5) =DateTimePicker1.Value
Dimfil As Integer
fil = ComboBox1.SelectedIndex +1
nRow(7) =fil
FirstForm.dataset.Tables("Etudiant").Rows.Add(nRow)
DimreqAs String= "INSERT INTOEtudiant(prenom,nom,cin,tel,date_naiss,adresse,id_filiere)
VALUES('"& TextBox2.Text&"','" & TextBox3.Text&"','" & TextBox4.Text&"','" & TextBox5.Text&"','" &
DateTimePicker1.Value &"','"& TextBox6.Text&"',"& fil & ")"
FirstForm.cnx.Open()
FirstForm.cmd.CommandText=req
Try
FirstForm.cmd.ExecuteNonQuery()
MsgBox("donnée sontbienenregistrer",MsgBoxStyle.Information,"Succée !")
Catchex As Exception
MsgBox("Unerreuretsourvenue ",MsgBoxStyle.Exclamation,"Erreur")
EndTry
FirstForm.cnx.Close()
i = 0
afficher(i)
Eb(True)

Ecole ESMA : Projet Fin de semestre - Application de gestion d'une école

Contenu connexe

Tendances

En vedette

Similaire à Ecole ESMA : Projet Fin de semestre - Application de gestion d'une école

Ecole ESMA : Projet Fin de semestre - Application de gestion d'une école
