1. Institut National des Sciences Appliquées et de Technologie Tunisie
E-Services
Chapitre 4 – Composition, Orchestration et
Chorégraphie de Services
Dr. Lilia SFAXI
GL5 - 2013-2014

2. 1

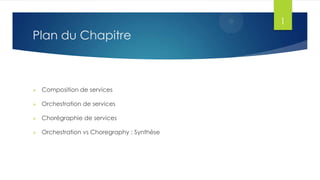

Plan du Chapitre

Composition de services

Orchestration de services

Chorégraphie de services

Orchestration vs Choregraphy : Synthèse

3. 2
Plan du Chapitre

Composition de services

Orchestration de services

Chorégraphie de services

Orchestration vs Choregraphy : Synthèse

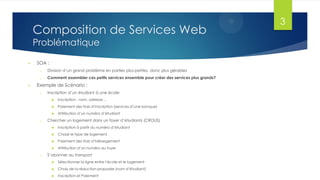

4. Composition de Services Web
Problématique

SOA :
o
o

Division d’un grand problème en parties plus petites, donc plus gérables
Comment assembler ces petits services ensemble pour créer des services plus grands?
Exemple de Scénario :
o
Inscription d’un étudiant à une école


Paiement des frais d’inscription (services d’une banque)

o
Inscription : nom, adresse…
Attribution d’un numéro d’étudiant
Chercher un logement dans un foyer d’étudiants (CROUS)


Choisir le type de logement

Paiement des frais d’hébergement

o
Inscription à partir du numéro d’étudiant
Attribution d’un numéro au foyer
S’abonner au transport

Sélectionner la ligne entre l’école et le logement

Choix de la réduction proposée (num d’étudiant)

Inscription et Paiement
3

5. Composition de Services Web
Problématique


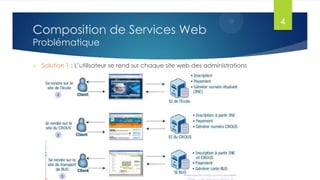

Solution 1 : L’utilisateur se rend sur chaque site web des administrations
4

6. Composition de Services Web
Problématique

Solution 2 : L’utilisateur n’utilise que le site web de l’école
5

7. 6

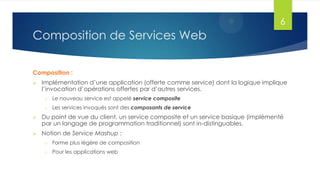

Composition de Services Web
Composition :

Implémentation d’une application (offerte comme service) dont la logique implique
l’invocation d’opérations offertes par d’autres services.
o
Le nouveau service est appelé service composite
o
Les services invoqués sont des composants de service

Du point de vue du client, un service composite et un service basique (implémenté
par un langage de programmation traditionnel) sont in-distinguables.

Notion de Service Mashup :
o
Forme plus légère de composition
o
Pour les applications web

8. 7

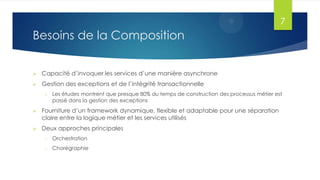

Besoins de la Composition

Capacité d’invoquer les services d’une manière asynchrone

Gestion des exceptions et de l’intégrité transactionnelle
o
Les études montrent que presque 80% du temps de construction des processus métier est
passé dans la gestion des exceptions

Fourniture d’un framework dynamique, flexible et adaptable pour une séparation
claire entre la logique métier et les services utilisés

Deux approches principales
o
Orchestration
o
Chorégraphie

9. 8
Plan du Chapitre

Composition de services

Orchestration de services

Chorégraphie de services

Orchestration vs Choregraphy : Synthèse

10. 9
Orchestration de Services

L’approche la plus commune

La séquence d’étape est définie dans un processus, avec conditions et exceptions

Un contrôleur central est ensuite créé pour implémenter la séquence

Les étapes individuelles d’une séquence sont implémentés par des opérations sur des
services

Pour des compositions de services simples, l’orchestration est faite dans le code (Java,
C#...) résidant dans le composite

Pour des orchestrations complexes, un outil est utilisé pour :
o
o
➪
Créer un modèle visuel d’une séquence
Générer le code qui exécute cette séquence dans un environnement d’exécution dédié
Approche BPM (Business Process Model)

11. 10
Standards d’Orchestration

BPMN (Business Process Modeling Notation)
o
o

Succède à BPML (Business Process Modeling Langage)
Définit une représentation visuelle de la séquence
BPEL (Business Process Execution Language) ou
BPEL4WS (BPEL for Web Services)
o
Code qui exécute la séquence
o
Exprimé en XML
o
Utilise WSDL à deux niveaux :


o
Interagir avec les ressources requises par le processus
Décrire le processus BPEL lui-même
Définit deux types d’activités:

Activités de base : interagissant avec les services externes
(invoke, receive, reply)

Activités structurées : contrôle de flux du processus interne
(flux séquentiel, condition, boucle…)

12. 11

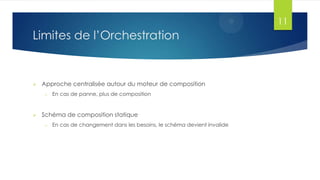

Limites de l’Orchestration

Approche centralisée autour du moteur de composition
o

En cas de panne, plus de composition
Schéma de composition statique
o
En cas de changement dans les besoins, le schéma devient invalide

13. 12
L’Orchestration en Résumé

Définit un seul maître contrôlant tous les aspects du processus

Supporte une vue graphique de la séquence d’exécution

Se couple facilement avec SOA

Présente un bon point de départ, mais un passage à l’échelle difficile pour les
processus complexes

Supporté par la plupart des outils

14. 13
Plan du Chapitre

Composition de services

Orchestration de services

Chorégraphie de services

Orchestration vs Choregraphy : Synthèse

15. 14

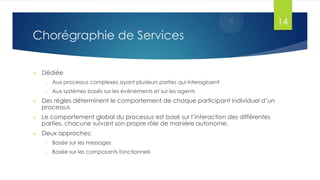

Chorégraphie de Services

Dédiée
o
Aux processus complexes ayant plusieurs parties qui interagissent
o
Aux systèmes basés sur les évènements et sur les agents

Des règles déterminent le comportement de chaque participant individuel d’un
processus

Le comportement global du processus est basé sur l’interaction des différentes
parties, chacune suivant son propre rôle de manière autonome.

Deux approches:
o
Basée sur les messages
o
Basée sur les composants fonctionnels

16. Chorégraphie
15
Approche basée sur les messages

Basée sur l’examen des messages entre les participants dans un processus

Le comportement est défini par la capture des contrats de messages entre les parties
en collaboration.

Supporté par le standrd WS-CDL (Web Service Choregraphy Definition Language)

Souvent utilisé pour les applications B2B (entre entreprises)
o
o

Difficile de spécifier l’implémentation des participants
Pas d’autorité centrale pour le flux global
Besoin de spécifier uniquement l’échange des messages (syntaxe, sémantique,
comportement)

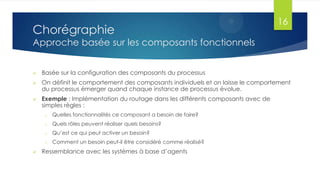

17. Chorégraphie
16
Approche basée sur les composants fonctionnels

Basée sur la configuration des composants du processus

On définit le comportement des composants individuels et on laisse le comportement
du processus émerger quand chaque instance de processus évolue.

Exemple : Implémentation du routage dans les différents composants avec de
simples règles :
o
o
Quels rôles peuvent réaliser quels besoins?
o
Qu’est ce qui peut activer un besoin?
o

Quelles fonctionnalités ce composant a besoin de faire?
Comment un besoin peut-il être considéré comme réalisé?
Ressemblance avec les systèmes à base d’agents

18. 17
Standards de la Chorégraphie

WS-CDL (Web Services Choregraphy Description Language)
o
Succède à WSCI (Web Services Choregraphy Interface)
o
Langage de description en XML
o
Décrit les messages qui sont impliqués dans l’échange collaboratif entre services
o
Ne définit pas de processus métier exécutable (contrairement à BPEL)
o
Un seul document WS-CDL spécifie la contribution d’un partenaire à l’échange de messages.
o
Contient un ensemble d’interactions, représentant les échanges de messages entre parties
o
Décrit l’ordre des messages dans lequel ils doivent être observés

Si cet ordre n’est pas respecté, WS-CDL considère les messages comme hors de la séquence, donc erronés

19. 18
Limites de la Chorégraphie

Collaborations et partenaires statiques
o

Si les besoins ou partenaires changent, les collaborations deviennent impossibles
Pas de langage pour exprimer les besoins
o
Les travaux existant proposent une chorégraphie statique

20. 19

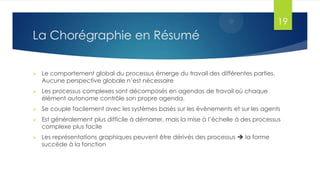

La Chorégraphie en Résumé

Le comportement global du processus émerge du travail des différentes parties.
Aucune perspective globale n’est nécessaire

Les processus complexes sont décomposés en agendas de travail où chaque
élément autonome contrôle son propre agenda.

Se couple facilement avec les systèmes basés sur les évènements et sur les agents

Est généralement plus difficile à démarrer, mais la mise à l’échelle à des processus
complexe plus facile

Les représentations graphiques peuvent être dérivés des processus  la forme
succède à la fonction

21. 20
Plan du Chapitre

Composition de services

Orchestration de services

Chorégraphie de services

Orchestration vs Choregraphy : Synthèse

22. 21
Orchestration vs. Chorégraphie (1/3)
Orchestration
Chorégraphie
Exécution automatique d’un processus: le
processus est défini en utilisant un langage
comme BPEL puis un engin d’orchestration
est appelé pour l’exécuter. Un processus
orchestré est exposé comme service.
Description d’interactions coordonnées
entre deux ou plusieurs parties.
Les services invoqués ne savent pas qu’ils
font partie d’un processus métier. Seul le
processus central est conscient de l’objectif
général à atteindre.
Chaque service web participant dans la
chorégraphie doit savoir exactement
quand être actif et avec qui interagir.

23. 22
Orchestration vs. Chorégraphie (2/3)
Orchestration
Chorégraphie
Décrit ce qu’un processus fait sans
spécifier comment cela est
implémenté.
Interaction peer-to-peer, car il n’y a pas de
conducteur. C’est un modèle consensuel pour
les interactions, qui peut consister en un
ensemble d’orchestrations.
Fixe, car elle définit un ensemble
d’étapes et décisions bien définies.
Orientée objectif: les ressources sont
coordonnées pour réaliser cet objectif
Intra-organisationnel (une organisation
ne peut pas en orchestrer une autre)
Inter-organisationnel
Autocratique (dirigée par un dictateur)
Autonome (les services s’administrent euxmêmes)

24. 23
Orchestration vs. Chorégraphie (3/3)
Orchestration
Chorégraphie

25. 24
Scénarios d’Utilisation
Orchestration

Quand on a besoin de produits à la
demande, car c’est l’approche
implémentée par la plupart des
produits

Pour les processus relativement
statiques

Où une définition graphique des
processus est nécessaire

Quand les processus peuvent s’étendre à
un grand nombre d’étapes

Où le détail d’un processus doit rester
secret pour les autres partenaires du
processus (B2B par exemple)

Où les différents partenaires d’un processus
ont besoin de leurs propres personnalisation
du processus

Où les processus sont hautement
dynamiques ou basés sur un objectif
Pour les services composés

Chorégraphie

26. 25

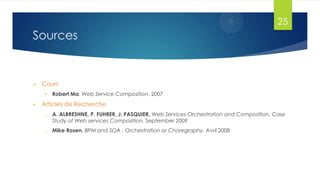

Sources

Cours


Robert Ma, Web Service Composition, 2007
Articles de Recherche
o
A. ALBRESHNE, P. FUHRER, J. PASQUIER, Web Services Orchestration and Composition, Case
Study of Web services Composition, September 2009
o
Mike Rosen, BPM and SOA : Orchestration or Choregraphy, Avril 2008
