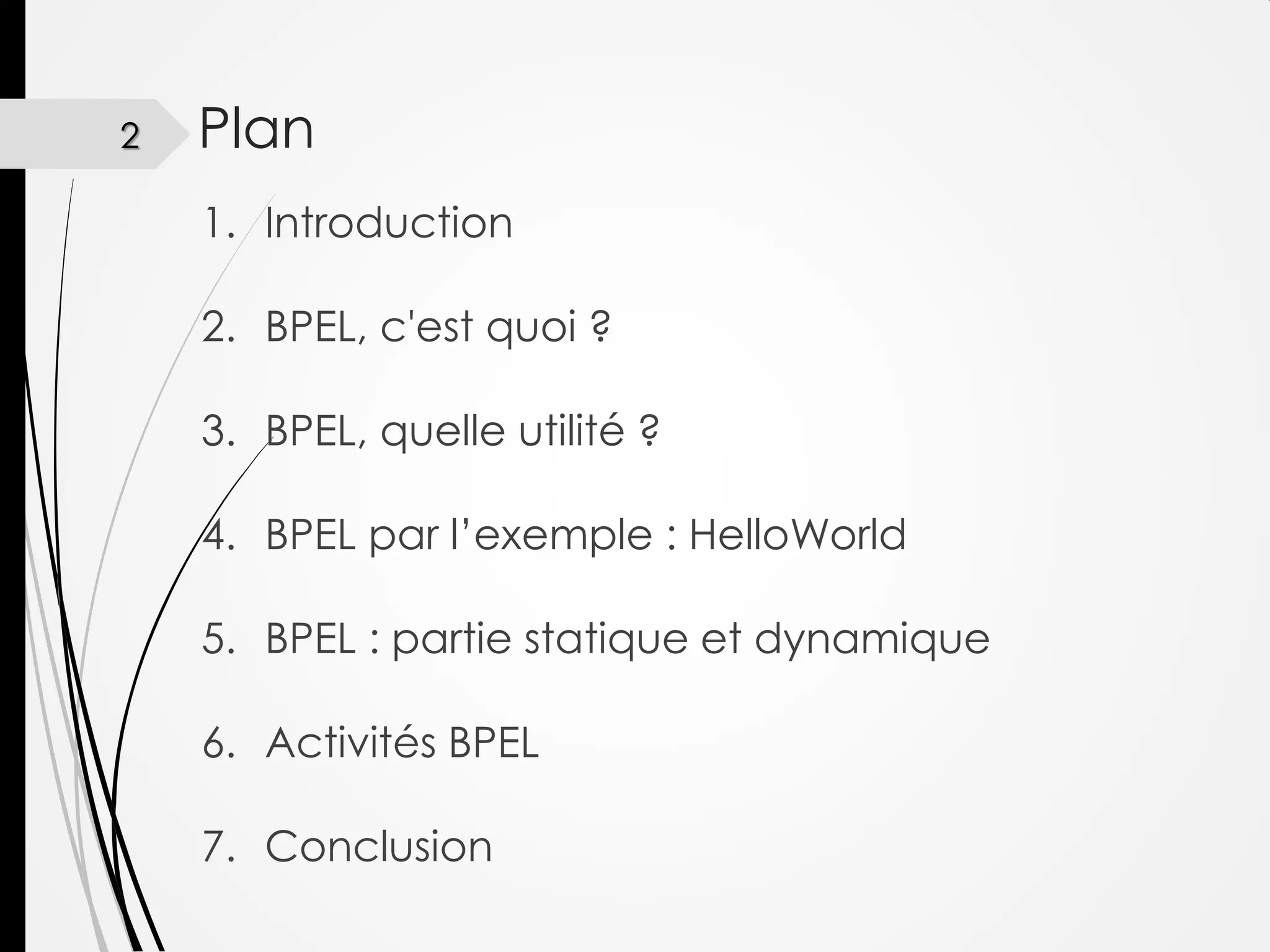

Plan
1. Introduction
2. BPEL, c'est quoi ?
3. BPEL, quelle utilité ?
4. BPEL par l’exemple : HelloWorld
5. BPEL : partie statique et dynamique
6. Activités BPEL
7. Conclusion

2. 3

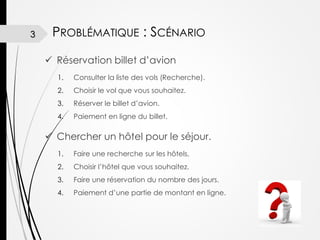

PROBLÉMATIQUE : SCÉNARIO
 Réservation billet d’avion
1.
Consulter la liste des vols (Recherche).
2.
Choisir le vol que vous souhaitez.
3.
Réserver le billet d’avion.
4.
Paiement en ligne du billet.
 Chercher un hôtel pour le séjour.
1.
Faire une recherche sur les hôtels,
2.
Choisir l’hôtel que vous souhaitez.
3.
Faire une réservation du nombre des jours.
4.
Paiement d’une partie de montant en ligne.

3. 4

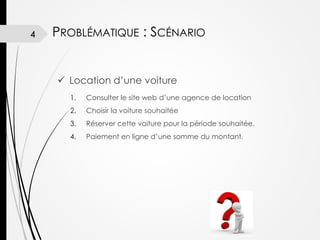

PROBLÉMATIQUE : SCÉNARIO
 Location d’une voiture
1.
Consulter le site web d’une agence de location
2.
Choisir la voiture souhaitée
3.
Réserver cette voiture pour la période souhaitée.
4.
Paiement en ligne d’une somme du montant.

4. 5
Problématique : Solution 1
Site web 1
Site web 2
Site web 3
SI compagnie
aérien
SI hôtel
SI agence de location

5. 6

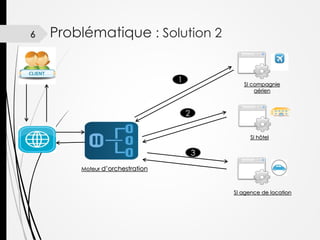

Problématique : Solution 2
1
SI compagnie
aérien
2
SI hôtel
3
Moteur d’orchestration
SI agence de location

6. 7

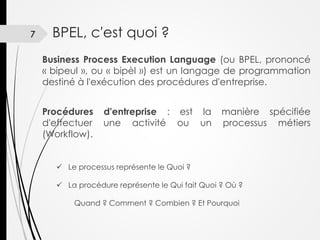

BPEL, c'est quoi ?
Business Process Execution Language (ou BPEL, prononcé
« bipeul », ou « bipèl ») est un langage de programmation
destiné à l'exécution des procédures d'entreprise.
Procédures
d'effectuer
(Workflow).
d'entreprise : est la
une activité ou un
manière spécifiée
processus métiers
 Le processus représente le Quoi ?
 La procédure représente le Qui fait Quoi ? Où ?
Quand ? Comment ? Combien ? Et Pourquoi

7. 8

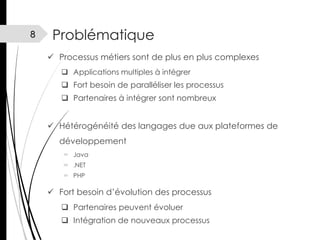

Problématique
 Processus métiers sont de plus en plus complexes
 Applications multiples à intégrer
 Fort besoin de paralléliser les processus
 Partenaires à intégrer sont nombreux
 Hétérogénéité des langages due aux plateformes de
développement
 Java
 .NET
 PHP
 Fort besoin d’évolution des processus
 Partenaires peuvent évoluer
 Intégration de nouveaux processus

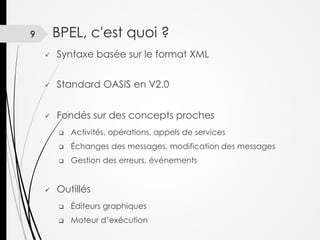

8. BPEL, c'est quoi ?
9

Syntaxe basée sur le format XML

Standard OASIS en V2.0

Fondés sur des concepts proches


Échanges des messages, modification des messages


Activités, opérations, appels de services
Gestion des erreurs, événements
Outillés

Éditeurs graphiques

Moteur d’exécution

9. 10

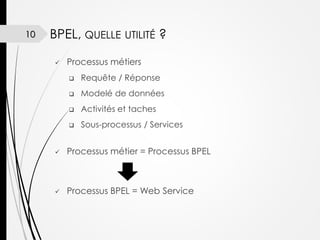

BPEL, QUELLE UTILITÉ ?

Processus métiers

Requête / Réponse

Modelé de données

Activités et taches

Sous-processus / Services

Processus métier = Processus BPEL

Processus BPEL = Web Service

10. 11

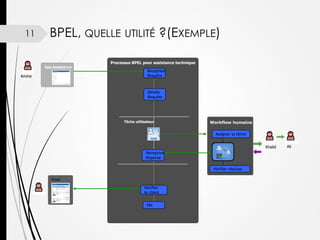

BPEL, QUELLE UTILITÉ ?(EXEMPLE)
App.Assistance
Amine
Processus BPEL pour assistance technique
Reception
Requête
Détails
Requête
Tâche utilisateur
Workflow humaine
Assigner la tâche
Khalid
Réception
Reponse
Vérifier résultat
Email
Notifier
le client
FIN
Ali

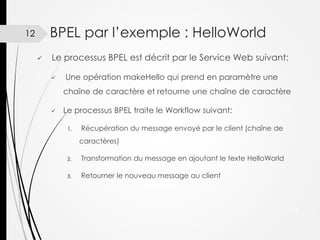

11. BPEL par l’exemple : HelloWorld
12

Le processus BPEL est décrit par le Service Web suivant:

Une opération makeHello qui prend en paramètre une
chaîne de caractère et retourne une chaîne de caractère

Le processus BPEL traite le Workflow suivant:
1.
Récupération du message envoyé par le client (chaîne de
caractères)
2.
Transformation du message en ajoutant le texte HelloWorld
3.
Retourner le nouveau message au client
12

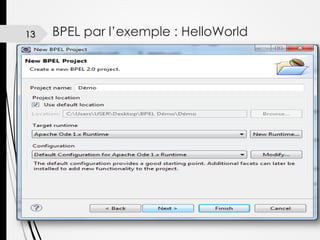

12. 13
BPEL par l’exemple : HelloWorld

13. 14

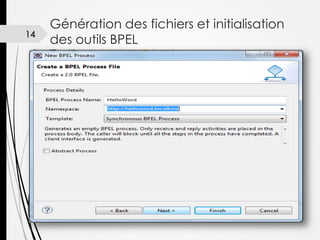

Génération des fichiers et initialisation
des outils BPEL

14. 15

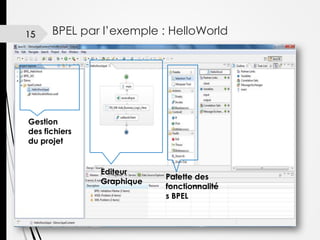

BPEL par l’exemple : HelloWorld
Gestion
des fichiers
du projet
Editeur
Graphique
Palette des
fonctionnalité
s BPEL

15. 16

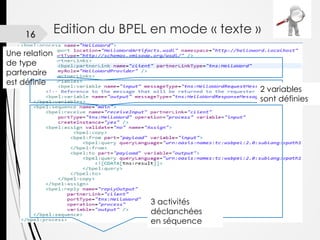

Edition du BPEL en mode « texte »
Une relation
de type
partenaire
est définie
2 variables
sont définies
3 activités
déclanchées
en séquence

16. 17

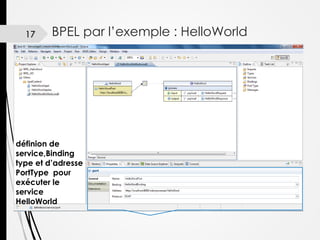

BPEL par l’exemple : HelloWorld
définion de
service,Binding
type et d’adresse
PortType pour
exécuter le
service
HelloWorld

17. 18

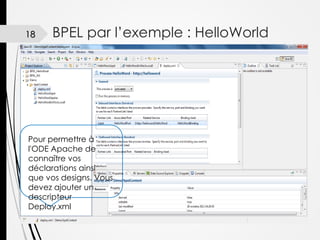

BPEL par l’exemple : HelloWorld
Pour permettre à
l'ODE Apache de
connaître vos
déclarations ainsi
que vos designs. Vous
devez ajouter un
descripteur
Deploy.xml

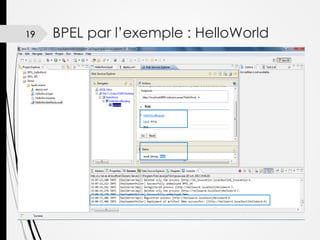

18. 19
BPEL par l’exemple : HelloWorld

19. 20
BPEL par l’exemple : HelloWorld

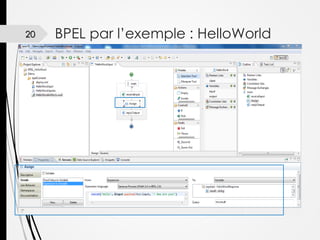

Si on veut retourner la chaine
« HelloWord»+input.
Quelle est la modification à
apporter ?

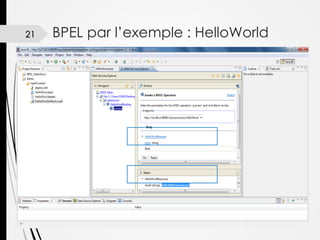

20. 21
BPEL par l’exemple : HelloWorld

21. 22

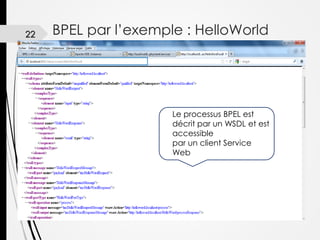

BPEL par l’exemple : HelloWorld
Le processus BPEL est
décrit par un WSDL et est
accessible
par un client Service
Web

22. BPEL : partie statique
23


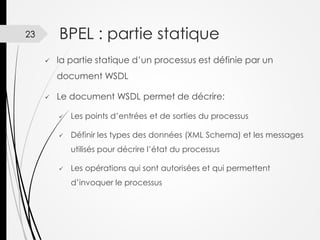

la partie statique d’un processus est définie par un
document WSDL

Le document WSDL permet de décrire:

Les points d’entrées et de sorties du processus

Définir les types des données (XML Schema) et les messages
utilisés pour décrire l’état du processus

Les opérations qui sont autorisées et qui permettent
d’invoquer le processus

23. BPEL : partie dynamique
24

La partie dynamique du processus est décrite par le
fichier BPEL

Ce document BPEL permet de décrire

L’ordonnancement des différentes sous étapes du
processus

L’invocation vers les opérations des Services Web
partenaires

La logique et l’état du processus

24. 25

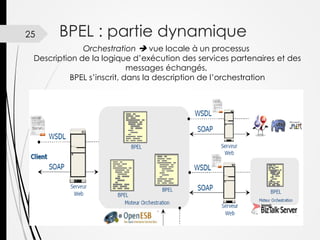

BPEL : partie dynamique
Orchestration  vue locale à un processus
Description de la logique d’exécution des services partenaires et des
messages échangés,
BPEL s’inscrit, dans la description de l’orchestration

25. 26

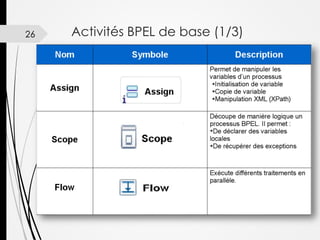

Activités BPEL de base (1/3)

26. 27

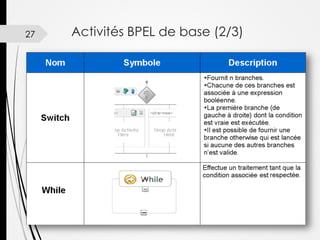

Activités BPEL de base (2/3)

27. 28
Activités BPEL

28. Partner Links
29


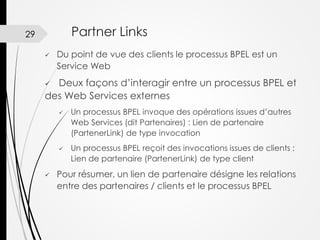

Du point de vue des clients le processus BPEL est un
Service Web
Deux façons d’interagir entre un processus BPEL et
des Web Services externes




Un processus BPEL invoque des opérations issues d’autres
Web Services (dit Partenaires) : Lien de partenaire
(PartenerLink) de type invocation
Un processus BPEL reçoit des invocations issues de clients :
Lien de partenaire (PartenerLink) de type client
Pour résumer, un lien de partenaire désigne les relations
entre des partenaires / clients et le processus BPEL

29. 30

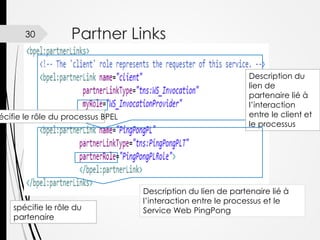

Partner Links
écifie le rôle du processus BPEL
spécifie le rôle du
partenaire
Description du
lien de
partenaire lié à
l’interaction
entre le client et
le processus
Description du lien de partenaire lié à
l’interaction entre le processus et le
Service Web PingPong

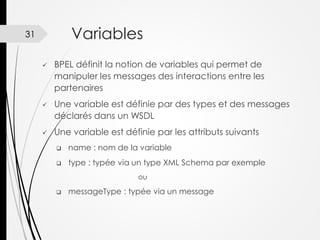

30. Variables
31



BPEL définit la notion de variables qui permet de
manipuler les messages des interactions entre les
partenaires
Une variable est définie par des types et des messages
déclarés dans un WSDL
Une variable est définie par les attributs suivants

name : nom de la variable

type : typée via un type XML Schema par exemple
ou

messageType : typée via un message

31. 32
Variables

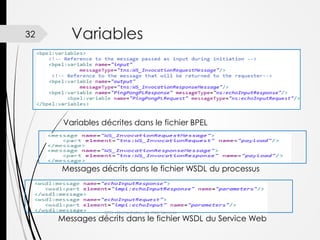

 Exemple : Définition de variables dans un BPEL
Variables décrites dans le fichier BPEL
Messages décrits dans le fichier WSDL du processus
BPEL –Orchestration de Web Services
Messages décrits dans le fichier WSDL du Service Web

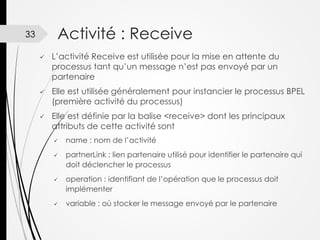

32. Activité : Receive
33



L’activité Receive est utilisée pour la mise en attente du
processus tant qu’un message n’est pas envoyé par un
partenaire
Elle est utilisée généralement pour instancier le processus BPEL
(première activité du processus)
Elle est définie par la balise <receive> dont les principaux
attributs de cette activité sont




name : nom de l’activité
partnerLink : lien partenaire utilisé pour identifier le partenaire qui
doit déclencher le processus
operation : identifiant de l’opération que le processus doit
implémenter
variable : où stocker le message envoyé par le partenaire

33. 34

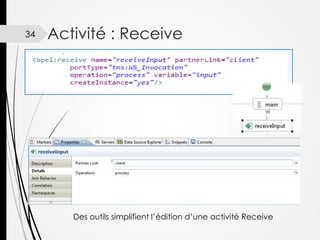

Activité : Receive
 Exemple : Mise en place de l’activité Receive
Des outils simplifient l’édition d’une activité Receive

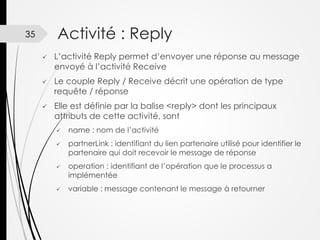

34. Activité : Reply
35



L’activité Reply permet d’envoyer une réponse au message
envoyé à l’activité Receive
Le couple Reply / Receive décrit une opération de type
requête / réponse
Elle est définie par la balise <reply> dont les principaux
attributs de cette activité, sont




name : nom de l’activité
partnerLink : identifiant du lien partenaire utilisé pour identifier le
partenaire qui doit recevoir le message de réponse
operation : identifiant de l’opération que le processus a
implémentée
variable : message contenant le message à retourner

35. 36
Activité : Reply

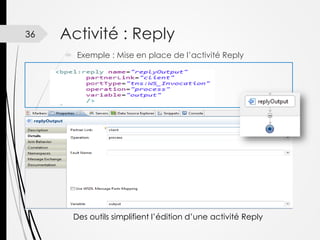

 Exemple : Mise en place de l’activité Reply
Des outils simplifient l’édition d’une activité Reply

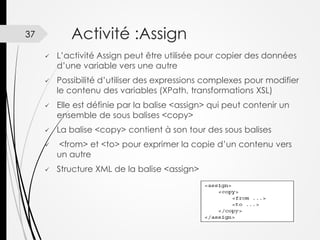

36. Activité :Assign
37






L’activité Assign peut être utilisée pour copier des données
d’une variable vers une autre
Possibilité d’utiliser des expressions complexes pour modifier
le contenu des variables (XPath, transformations XSL)
Elle est définie par la balise <assign> qui peut contenir un
ensemble de sous balises <copy>
La balise <copy> contient à son tour des sous balises
<from> et <to> pour exprimer la copie d’un contenu vers
un autre
Structure XML de la balise <assign>

37. 38
Activité : Assign

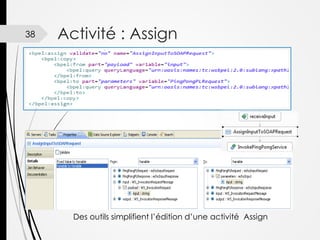

 Exemple : Mise en place de l’activité Assign
Des outils simplifient l’édition d’une activité Assign

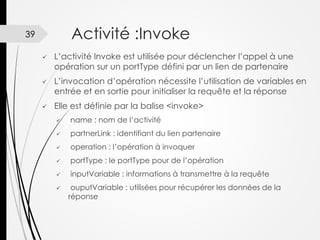

38. Activité :Invoke
39



L’activité Invoke est utilisée pour déclencher l’appel à une
opération sur un portType défini par un lien de partenaire
L’invocation d’opération nécessite l’utilisation de variables en
entrée et en sortie pour initialiser la requête et la réponse
Elle est définie par la balise <invoke>

name : nom de l’activité

partnerLink : identifiant du lien partenaire

operation : l’opération à invoquer

portType : le portType pour de l’opération

inputVariable : informations à transmettre à la requête

ouputVariable : utilisées pour récupérer les données de la
réponse

39. 40

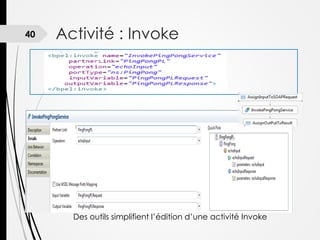

Activité : Invoke
Des outils simplifient l’édition d’une activité Invoke

40. 41

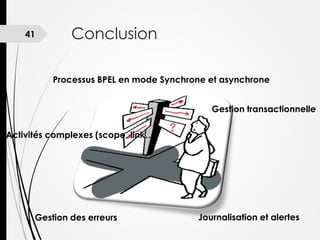

Conclusion
Processus BPEL en mode Synchrone et asynchrone
Gestion transactionnelle
Activités complexes (scope, link…)
Gestion des erreurs
Journalisation et alertes

41. 42
Des questions?

42. 43
Ressources
 http://searchsoa.techtarget.com/definition/BPEL
 https://www.oasis-open.org
 http://www.eclipse.org/ganymede/
 http://ode.apache.org/
 Oracle. BPEL and Oracle BPEL Process Manager FAQ.
