Workflow Foundation - Cours 5

Workflow Foundation 4.5 avec Visual Studio 2012
Module 5 : Workflows en tant que Services avec WCF
WORKFLOW FOUNDATION 4.5 | MOSTEFAI MOHAMMED AMINE | JUIN 2013 1

MODULE 4 – SERVICES AVANCÉS
Section 1 : Introduction
à WCF

MODULE 4 – SERVICE AVANCÉS
SECTION1:INTRODUCTIONÀWCF

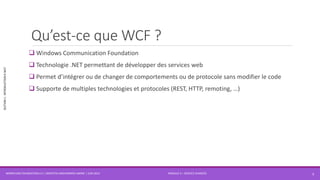

Qu’est-ce que WCF ?
 Windows Communication Foundation
 Technologie .NET permettant de développer des services web
 Permet d’intégrer ou de changer de comportements ou de protocole sans modifier le code
 Supporte de multiples technologies et protocoles (REST, HTTP, remoting, …)

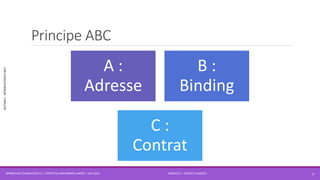

Principe ABC
A :
Adresse
B :
Binding
C :
Contrat

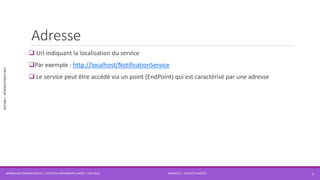

Adresse
 Url indiquant la localisation du service
Par exemple : http://localhost/NotificationService
 Le service peut être accédé via un point (EndPoint) qui est caractérisé par une adresse

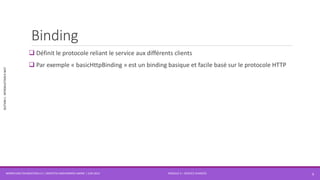

Binding
 Définit le protocole reliant le service aux différents clients
 Par exemple « basicHttpBinding » est un binding basique et facile basé sur le protocole HTTP

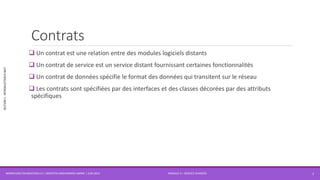

Contrats
 Un contrat est une relation entre des modules logiciels distants
 Un contrat de service est un service distant fournissant certaines fonctionnalités
 Un contrat de données spécifie le format des données qui transitent sur le réseau
 Les contrats sont spécifiées par des interfaces et des classes décorées par des attributs
spécifiques

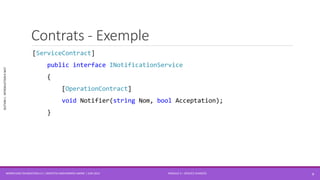

Contrats - Exemple
[ServiceContract]
public interface INotificationService
{
[OperationContract]
void Notifier(string Nom, bool Acceptation);
}

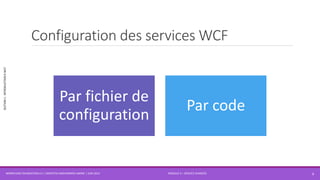

Configuration des services WCF
Par fichier de
configuration
Par code

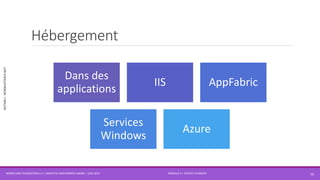

Hébergement
Dans des
applications
IIS AppFabric
Services
Windows
Azure

MODULE 4 – SERVICES AVANCÉS
Section 2 : Intégration
de WF avec WCF

MODULE 3 - DIAGRAMMES DE FLUX ET DIAGRAMMES DE MACHINES D’ETAT
SECTION2:INTÉGRATIONDEWFETWCF
Pourquoi intégrer ?
 Pour permettre aux workflows d’être disponibles sous forme de services
 Pour mettre en place des services persistants et de longues exécution
 Pour permettre aux intervenants d’êtres distants géographiquement

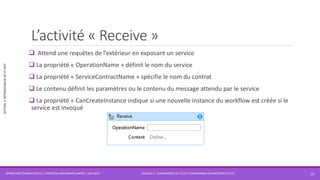

L’activité « Receive »
 Attend une requêtes de l’extérieur en exposant un service
 La propriété « OperationName » définit le nom du service
 La propriété « ServiceContractName » spécifie le nom du contrat
 Le contenu définit les paramètres ou le contenu du message attendu par le service
 La propriété « CanCreateInstance indique si une nouvelle instance du workflow est créée si le
service est invoqué

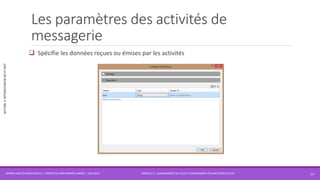

Les paramètres des activités de
messagerie
 Spécifie les données reçues ou émises par les activités

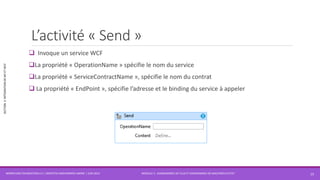

L’activité « Send »
 Invoque un service WCF
La propriété « OperationName » spécifie le nom du service
La propriété « ServiceContractName », spécifie le nom du contrat
 La propriété « EndPoint », spécifie l’adresse et le binding du service à appeler

L’activité « ReceiveAndSendReply »
 Crée un service à double chemin
 Renvoie une valeur en retour à celui qui a invoqué le service

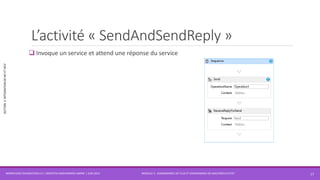

L’activité « SendAndSendReply »
 Invoque un service et attend une réponse du service

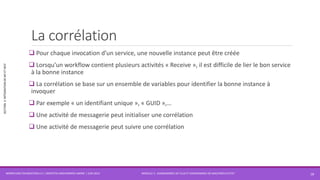

La corrélation
 Pour chaque invocation d’un service, une nouvelle instance peut être créée
 Lorsqu’un workflow contient plusieurs activités « Receive », il est difficile de lier le bon service
à la bonne instance
 La corrélation se base sur un ensemble de variables pour identifier la bonne instance à
invoquer
 Par exemple « un identifiant unique », « GUID »,…
 Une activité de messagerie peut initialiser une corrélation
 Une activité de messagerie peut suivre une corrélation

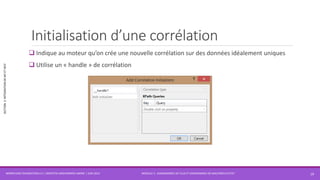

Initialisation d’une corrélation
 Indique au moteur qu’on crée une nouvelle corrélation sur des données idéalement uniques
 Utilise un « handle » de corrélation

Suivre une corrélation
Une deuxième activité de messagerie peut suivre une corrélation pour connecter le deuxième
service à la bonne instance
 La propriété « CorrelatesOn » est utilisée

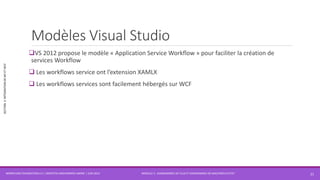

Modèles Visual Studio
VS 2012 propose le modèle « Application Service Workflow » pour faciliter la création de
services Workflow
 Les workflows service ont l’extension XAMLX
 Les workflows services sont facilement hébergés sur WCF

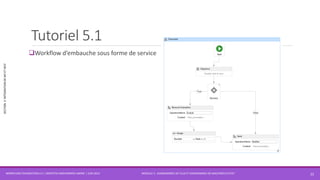

Tutoriel 5.1
Workflow d’embauche sous forme de service
