1. APACHE CAMEL
ET LES
« ENTREPRISE INTEGRATION PATTERNS »
Par : Ouadie LAHDIOUI

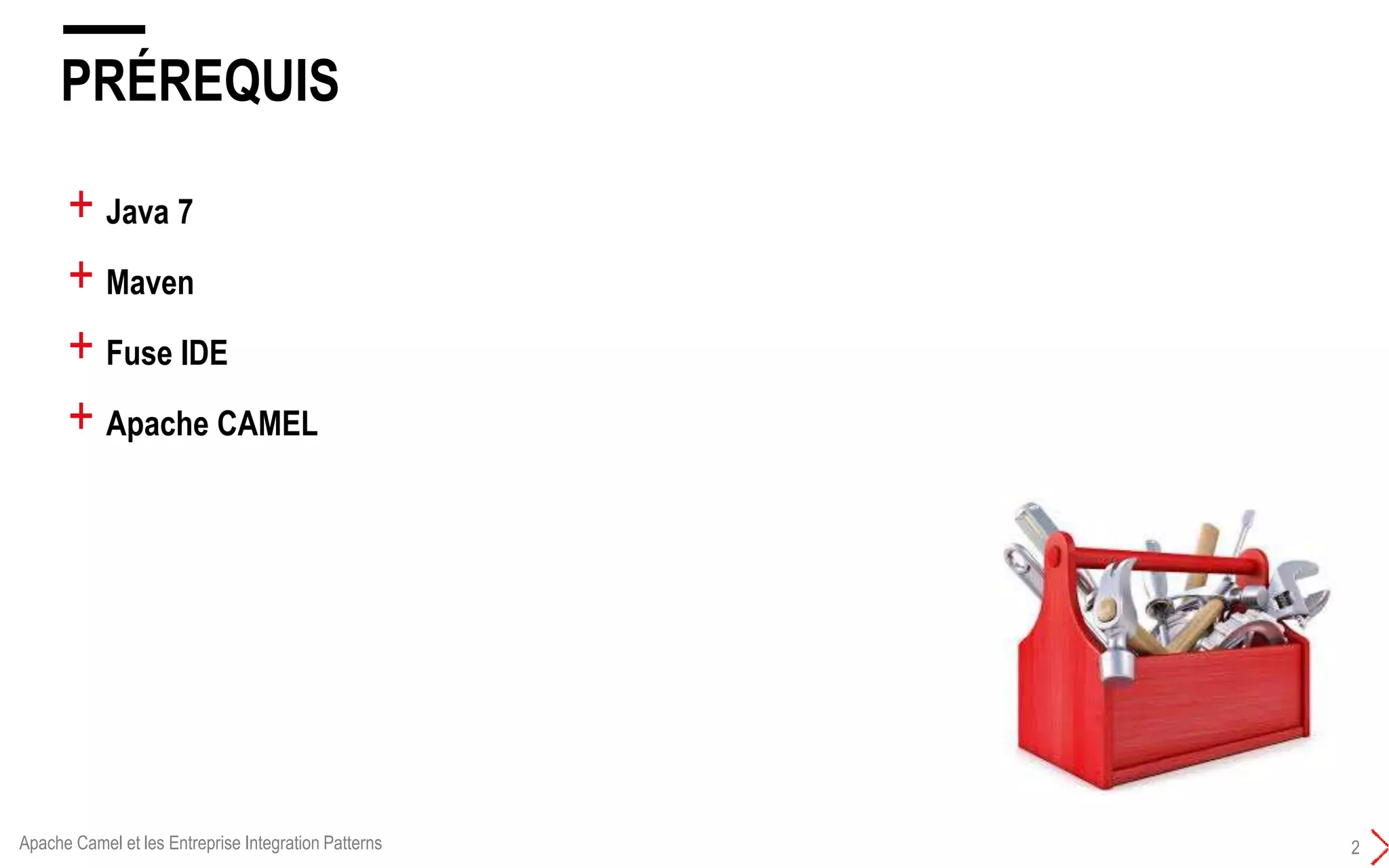

2. PRÉREQUIS
2
+ Java 7
+ Maven
+ Fuse IDE
+ Apache CAMEL
Apache Camel et les Entreprise Integration Patterns

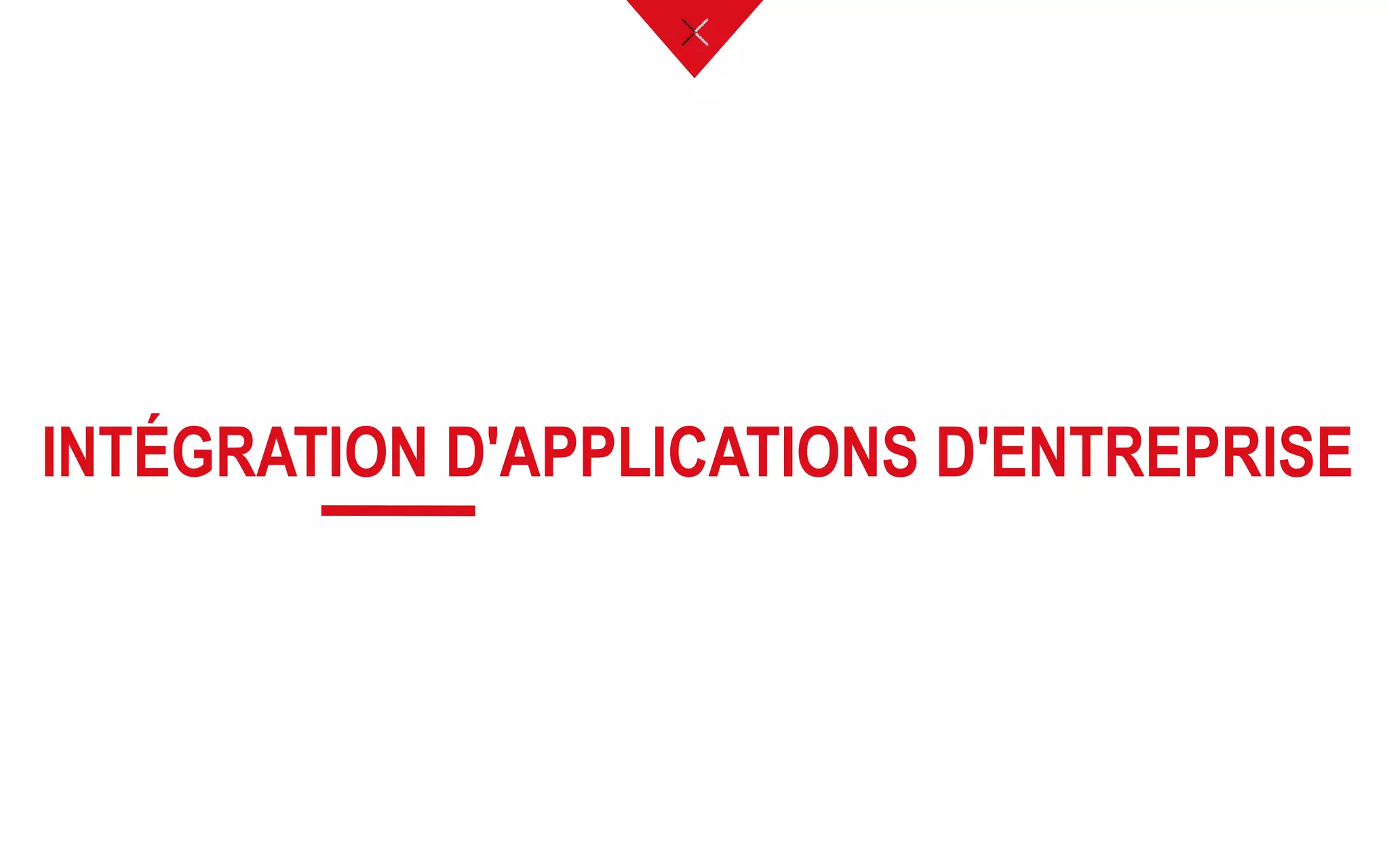

3. INTÉGRATION D'APPLICATIONS D'ENTREPRISE

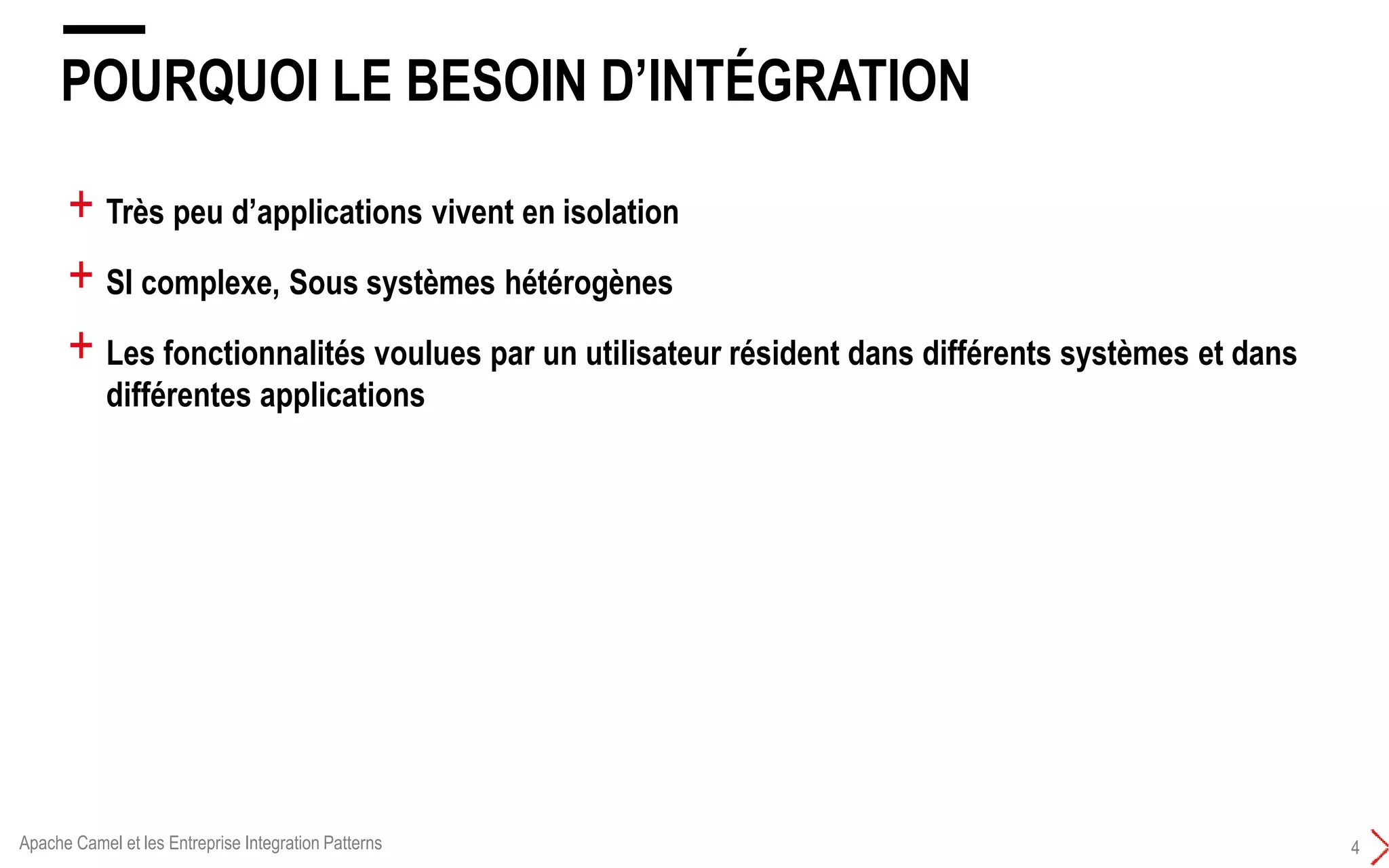

4. POURQUOI LE BESOIN D’INTÉGRATION
4
+ Très peu d’applications vivent en isolation
+ SI complexe, Sous systèmes hétérogènes
+ Les fonctionnalités voulues par un utilisateur résident dans différents systèmes et dans
différentes applications
Apache Camel et les Entreprise Integration Patterns

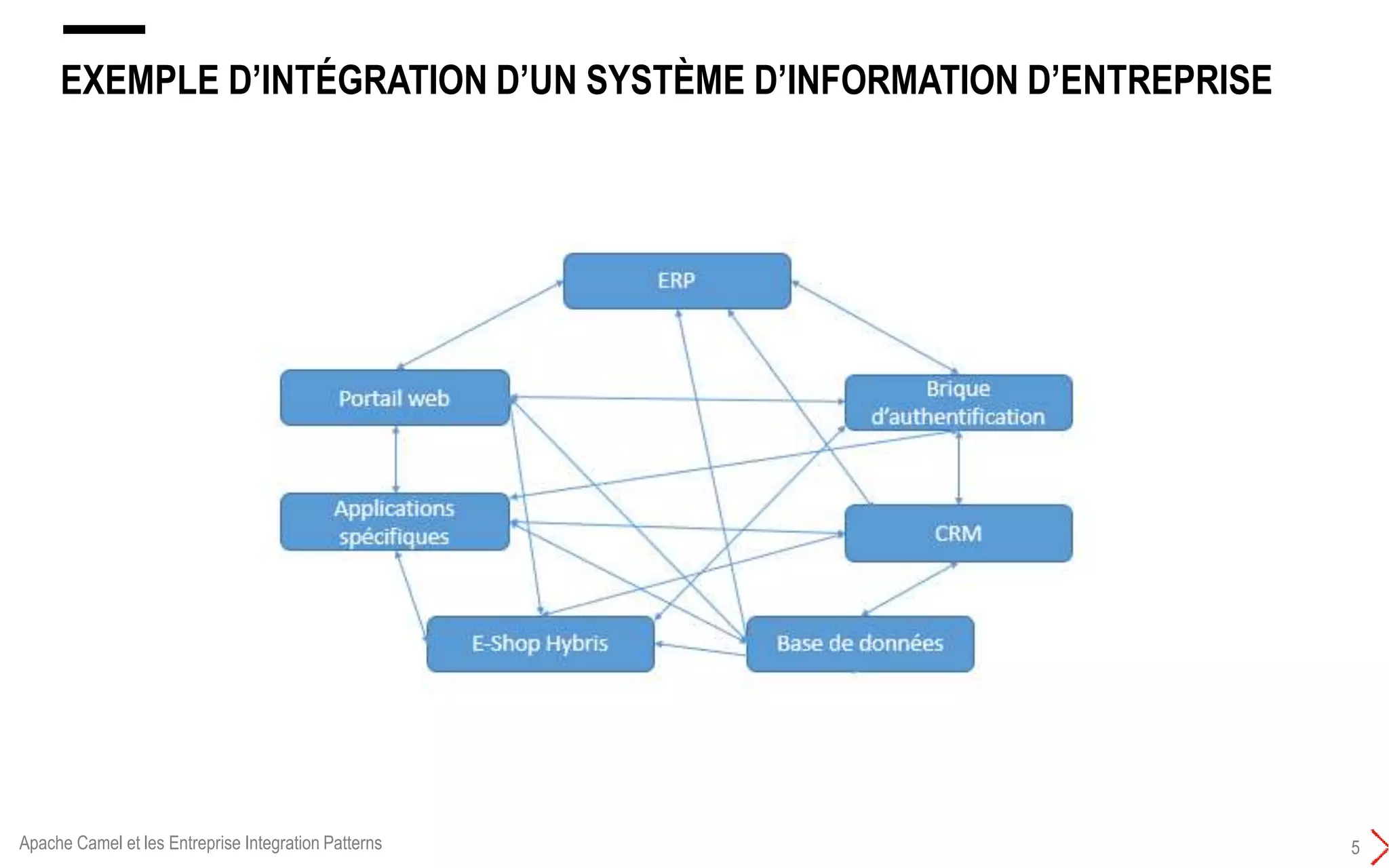

5. EXEMPLE D’INTÉGRATION D’UN SYSTÈME D’INFORMATION D’ENTREPRISE
5Apache Camel et les Entreprise Integration Patterns

6. LE PROBLÈME DES APPLICATIONS INTÉGRÉES POINT À POINT
6Apache Camel et les Entreprise Integration Patterns

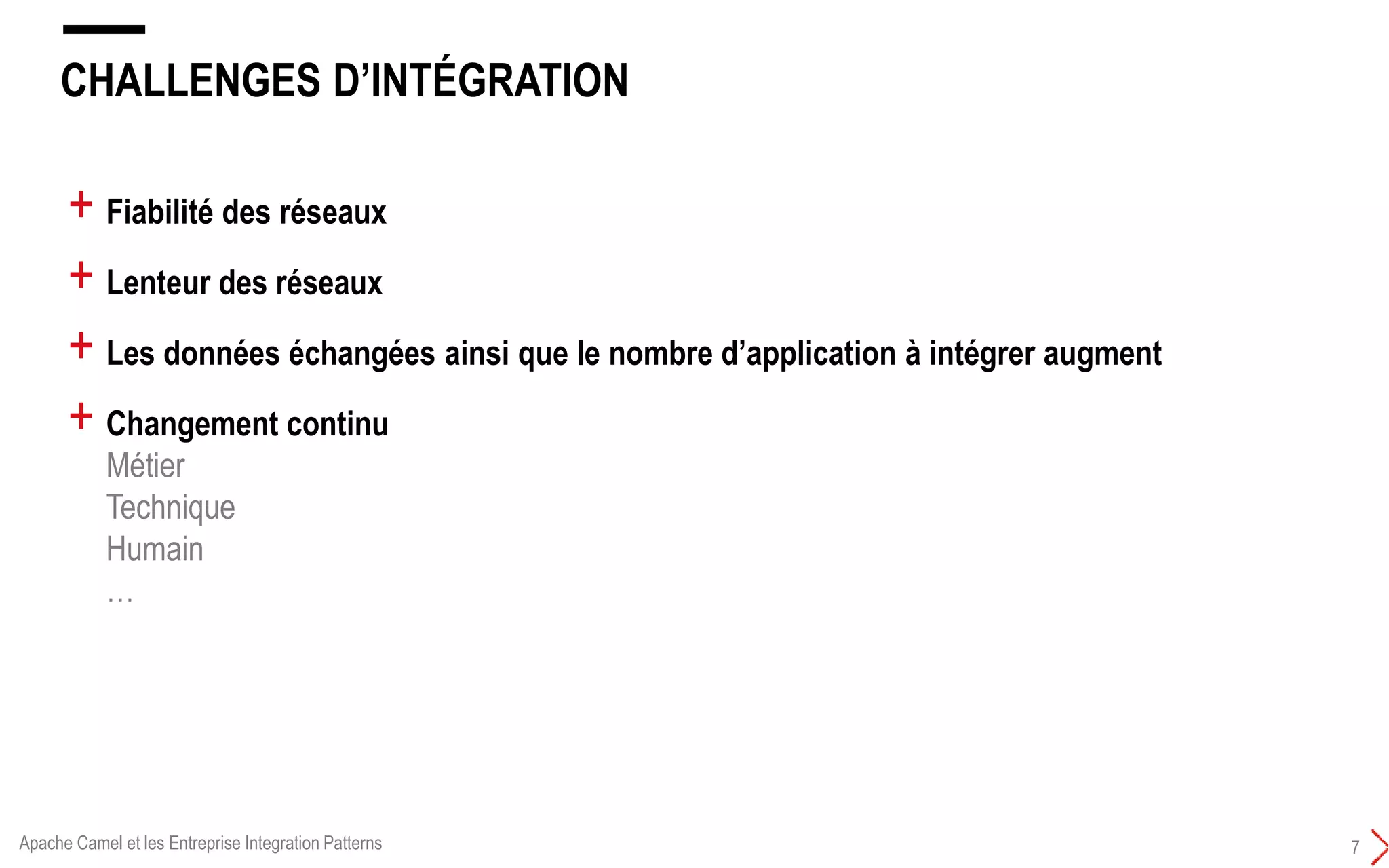

7. CHALLENGES D’INTÉGRATION
7
+ Fiabilité des réseaux
+ Lenteur des réseaux
+ Les données échangées ainsi que le nombre d’application à intégrer augment
+ Changement continu
Métier
Technique
Humain
…
Apache Camel et les Entreprise Integration Patterns

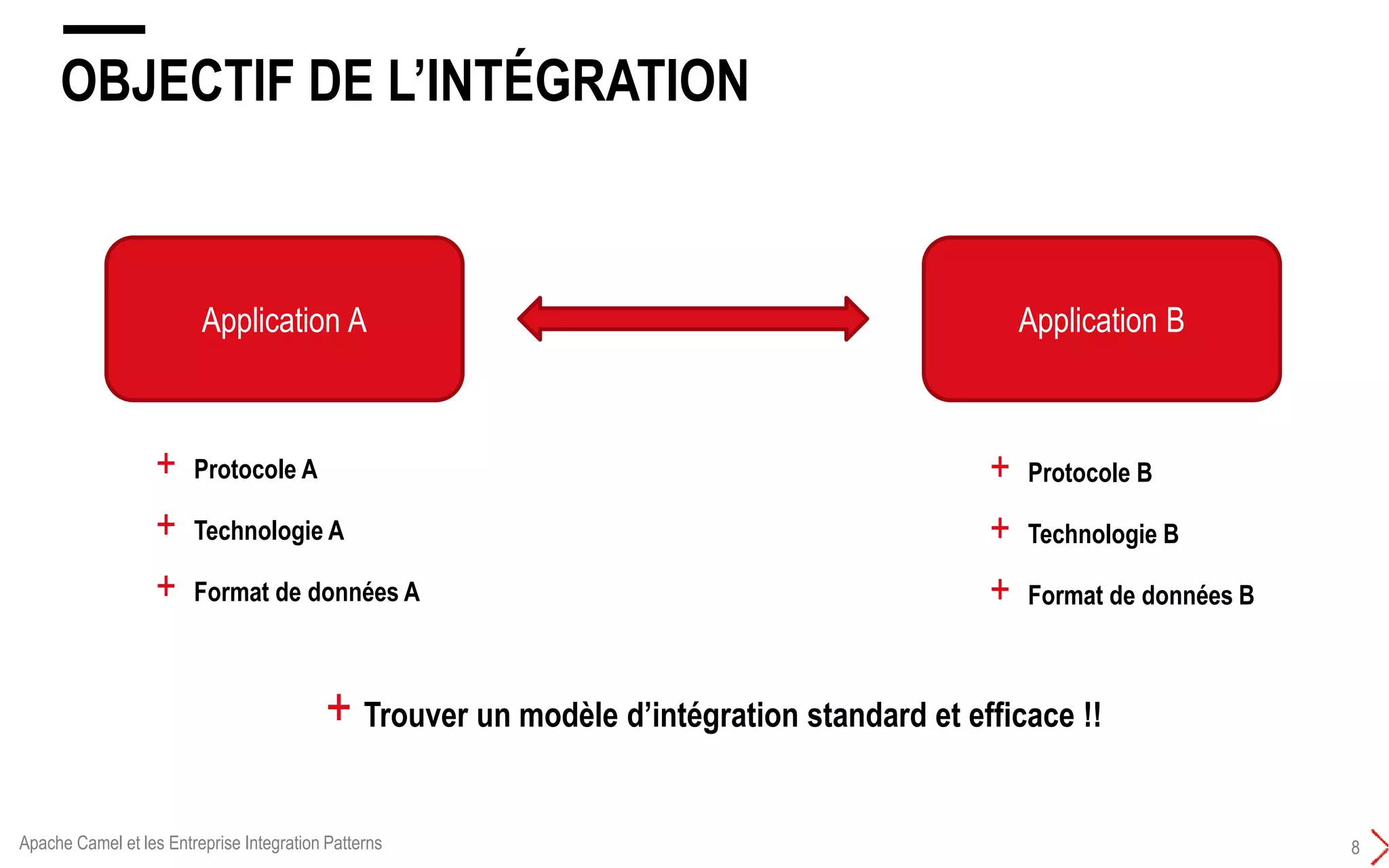

8. OBJECTIF DE L’INTÉGRATION
8
+ Trouver un modèle d’intégration standard et efficace !!
Application BApplication A
+ Protocole A
+ Technologie A
+ Format de données A
+ Protocole B
+ Technologie B
+ Format de données B
Apache Camel et les Entreprise Integration Patterns

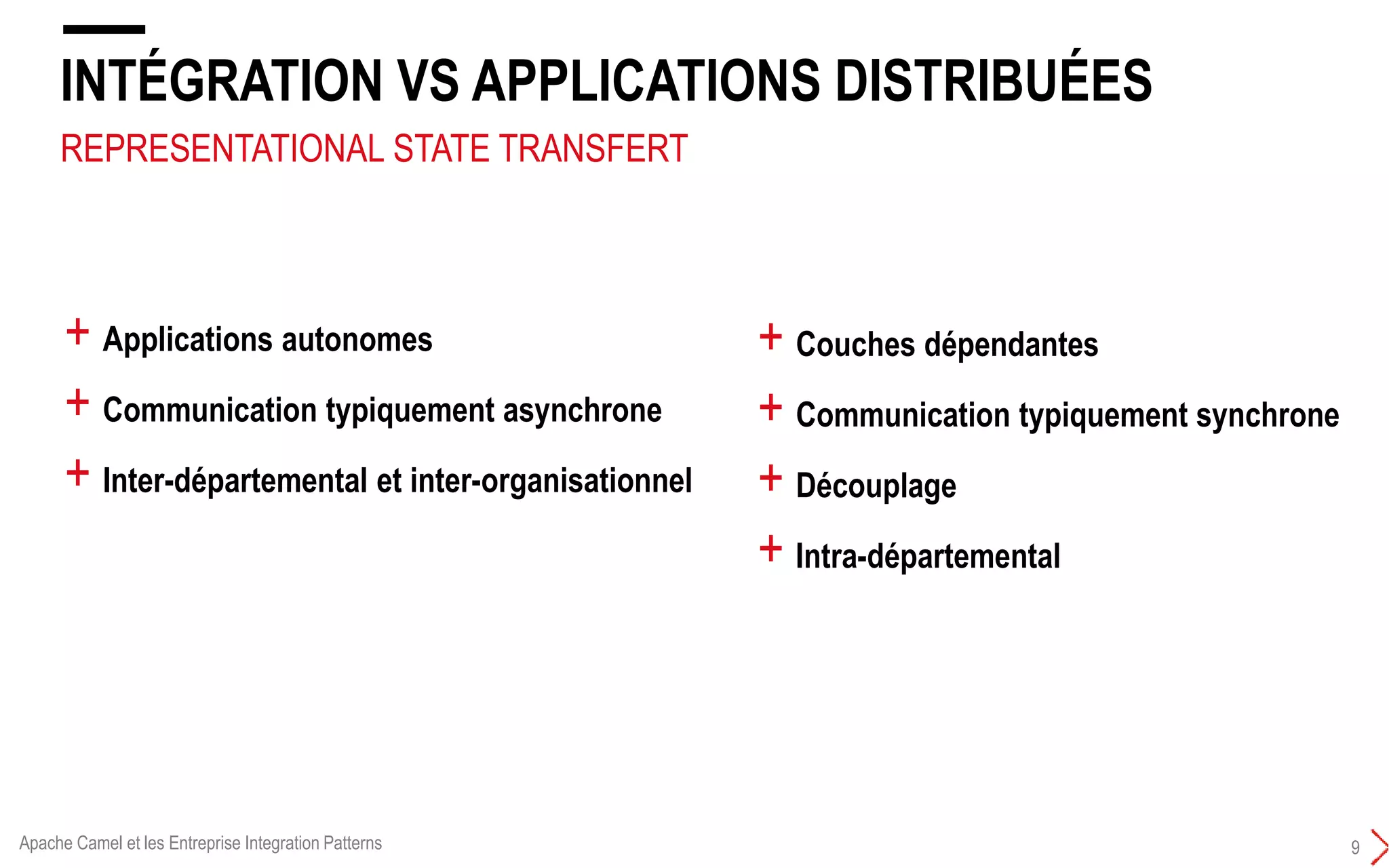

9. REPRESENTATIONAL STATE TRANSFERT
INTÉGRATION VS APPLICATIONS DISTRIBUÉES
9
+ Couches dépendantes
+ Communication typiquement synchrone
+ Découplage
+ Intra-départemental
+ Applications autonomes
+ Communication typiquement asynchrone
+ Inter-départemental et inter-organisationnel
Apache Camel et les Entreprise Integration Patterns

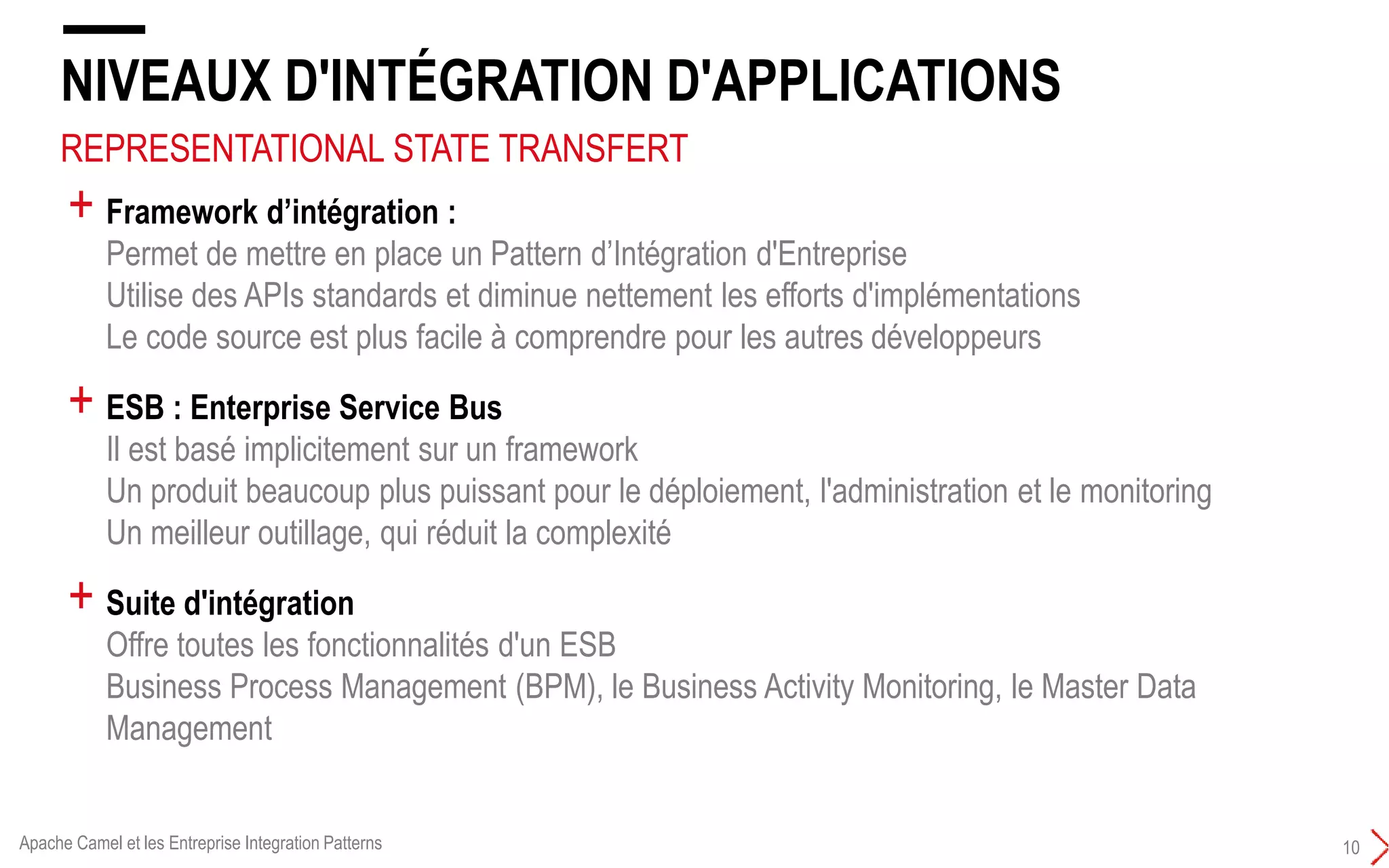

10. REPRESENTATIONAL STATE TRANSFERT
NIVEAUX D'INTÉGRATION D'APPLICATIONS
10
+ Framework d’intégration :
Permet de mettre en place un Pattern d’Intégration d'Entreprise
Utilise des APIs standards et diminue nettement les efforts d'implémentations
Le code source est plus facile à comprendre pour les autres développeurs
+ ESB : Enterprise Service Bus
Il est basé implicitement sur un framework
Un produit beaucoup plus puissant pour le déploiement, l'administration et le monitoring
Un meilleur outillage, qui réduit la complexité
+ Suite d'intégration
Offre toutes les fonctionnalités d'un ESB
Business Process Management (BPM), le Business Activity Monitoring, le Master Data
Management
Apache Camel et les Entreprise Integration Patterns

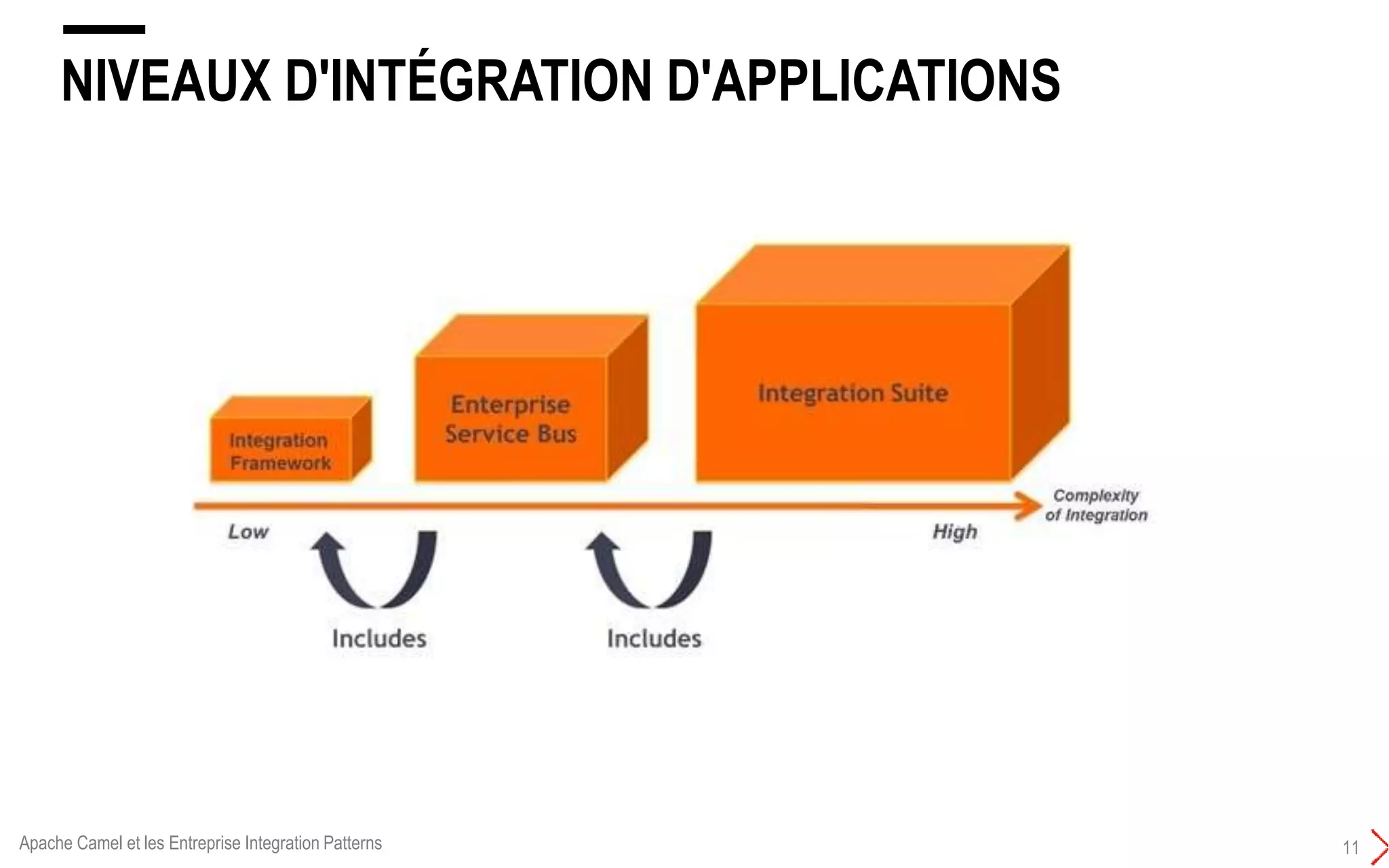

11. NIVEAUX D'INTÉGRATION D'APPLICATIONS
11Apache Camel et les Entreprise Integration Patterns

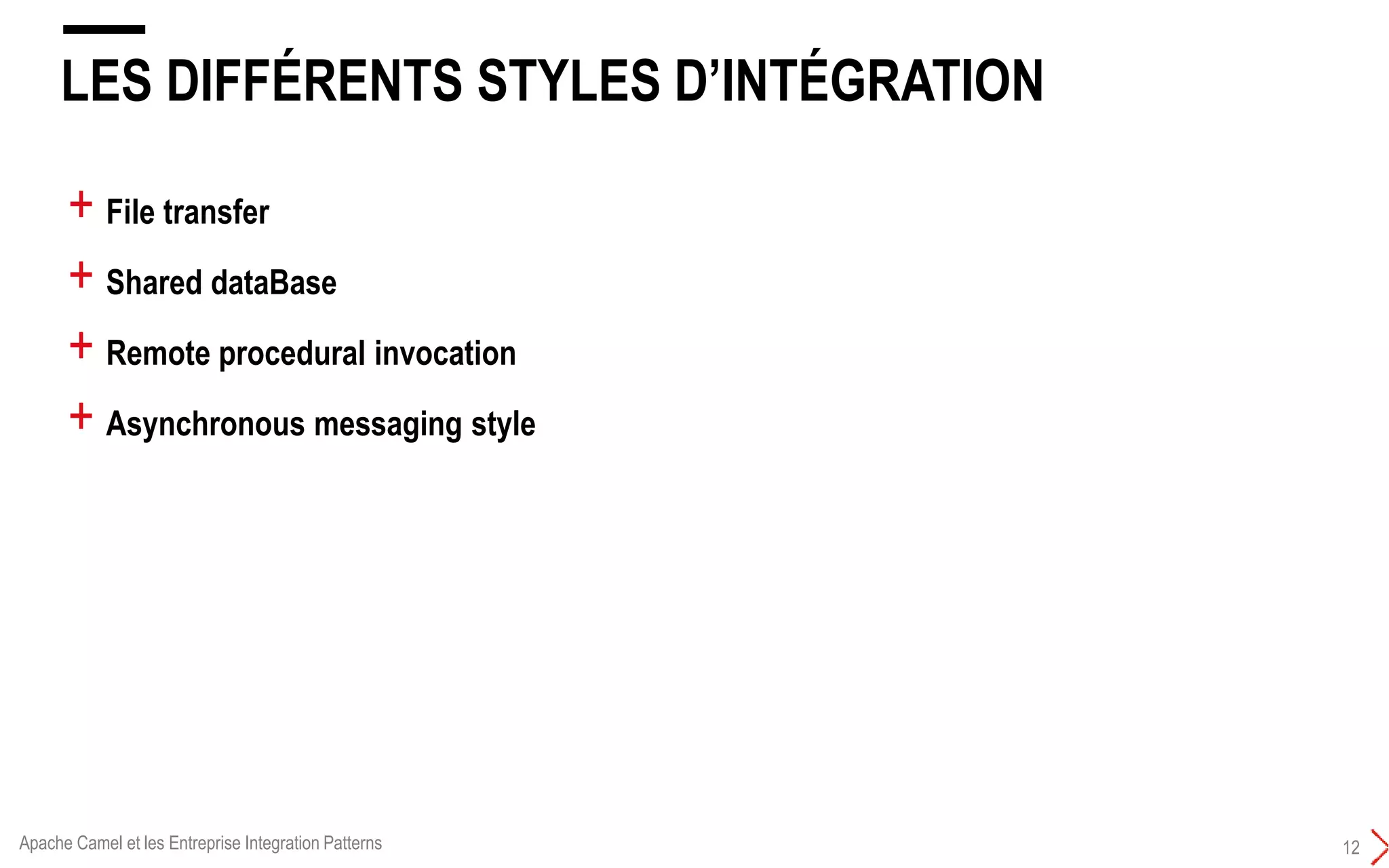

12. LES DIFFÉRENTS STYLES D’INTÉGRATION
12
+ File transfer
+ Shared dataBase
+ Remote procedural invocation
+ Asynchronous messaging style
Apache Camel et les Entreprise Integration Patterns

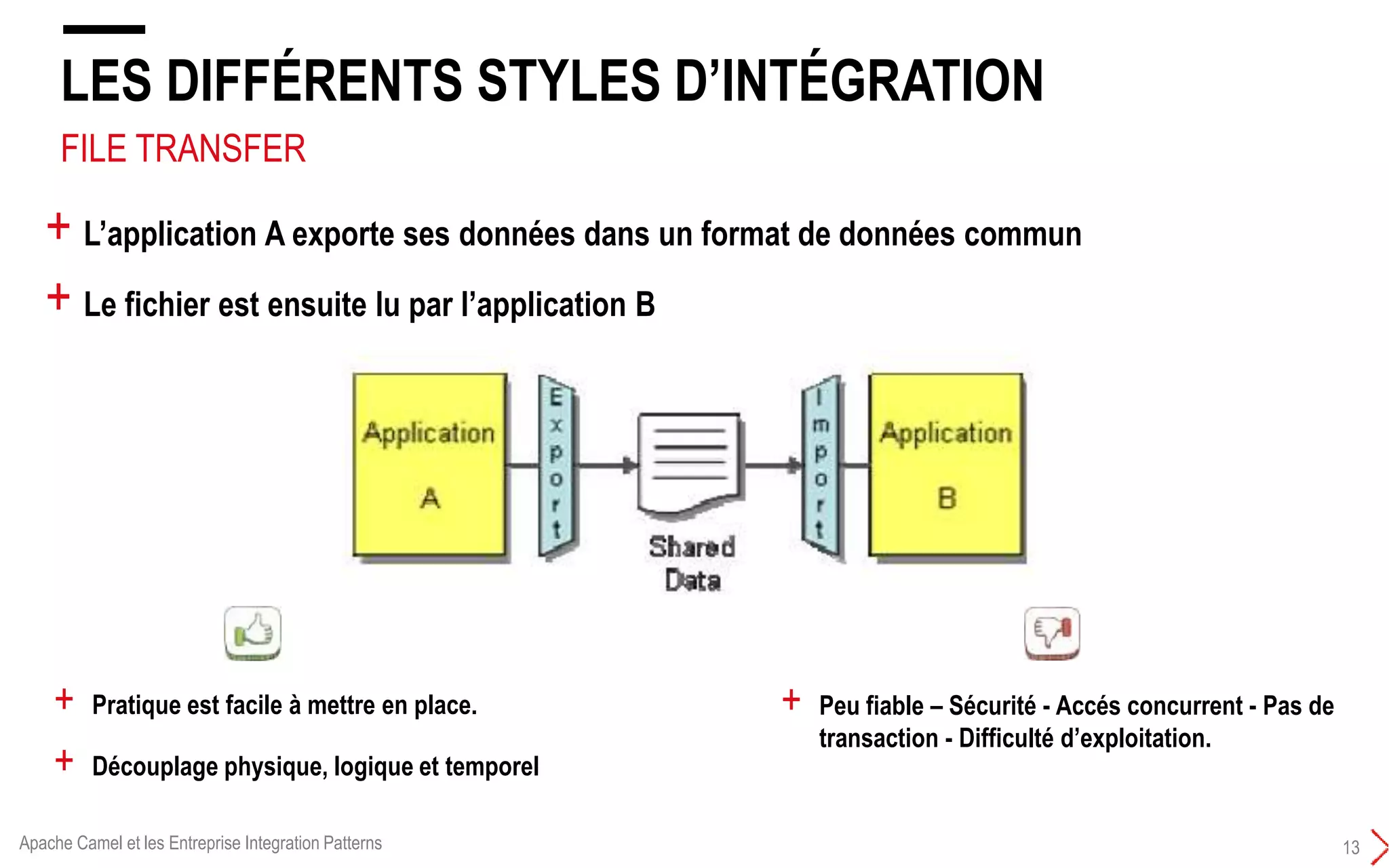

13. FILE TRANSFER
LES DIFFÉRENTS STYLES D’INTÉGRATION
13
+ L’application A exporte ses données dans un format de données commun
+ Le fichier est ensuite lu par l’application B
+ Pratique est facile à mettre en place.
+ Découplage physique, logique et temporel
+ Peu fiable – Sécurité - Accés concurrent - Pas de
transaction - Difficulté d’exploitation.
Apache Camel et les Entreprise Integration Patterns

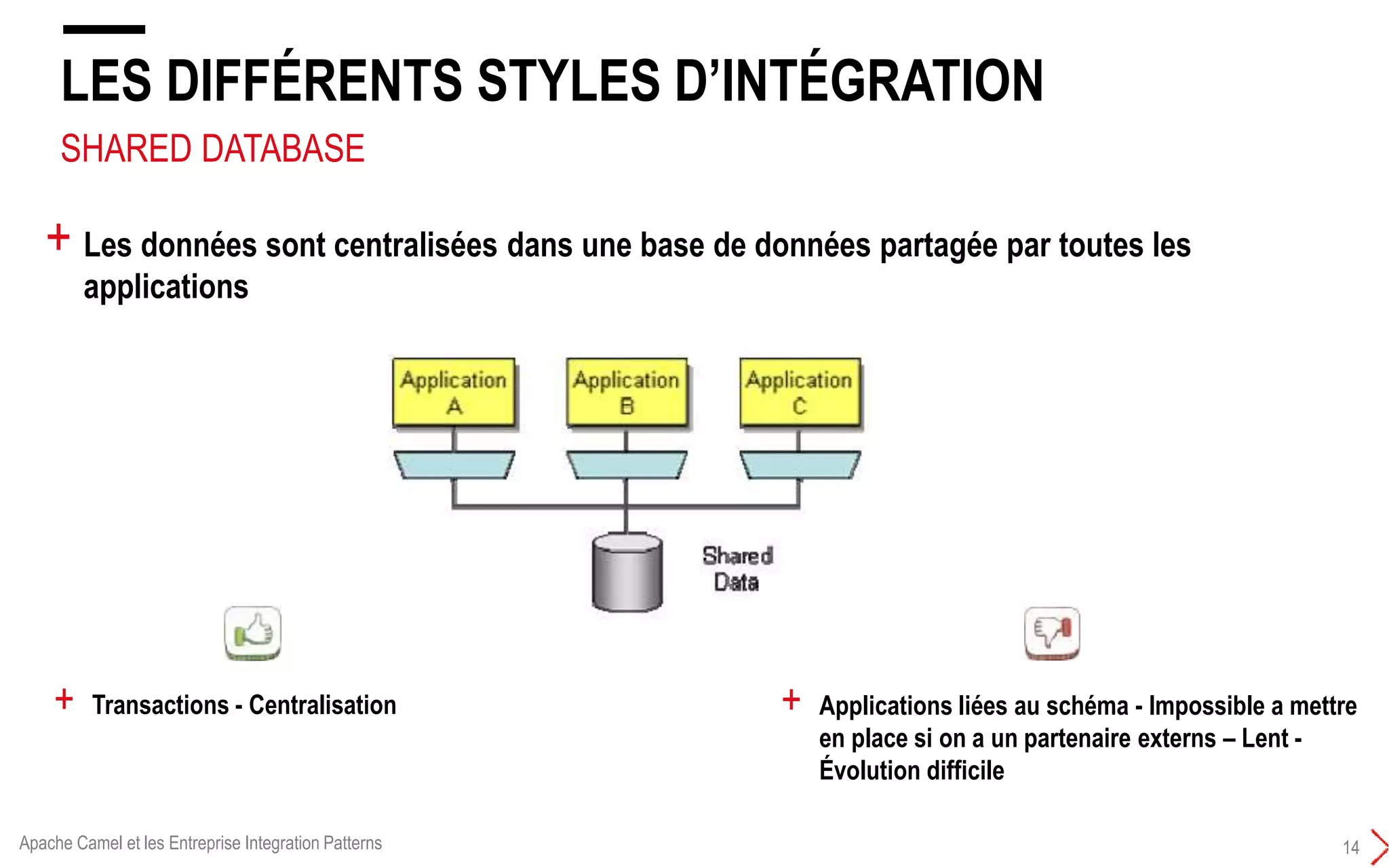

14. SHARED DATABASE
LES DIFFÉRENTS STYLES D’INTÉGRATION
14
+ Les données sont centralisées dans une base de données partagée par toutes les
applications
+ Transactions - Centralisation + Applications liées au schéma - Impossible a mettre
en place si on a un partenaire externs – Lent -
Évolution difficile
Apache Camel et les Entreprise Integration Patterns

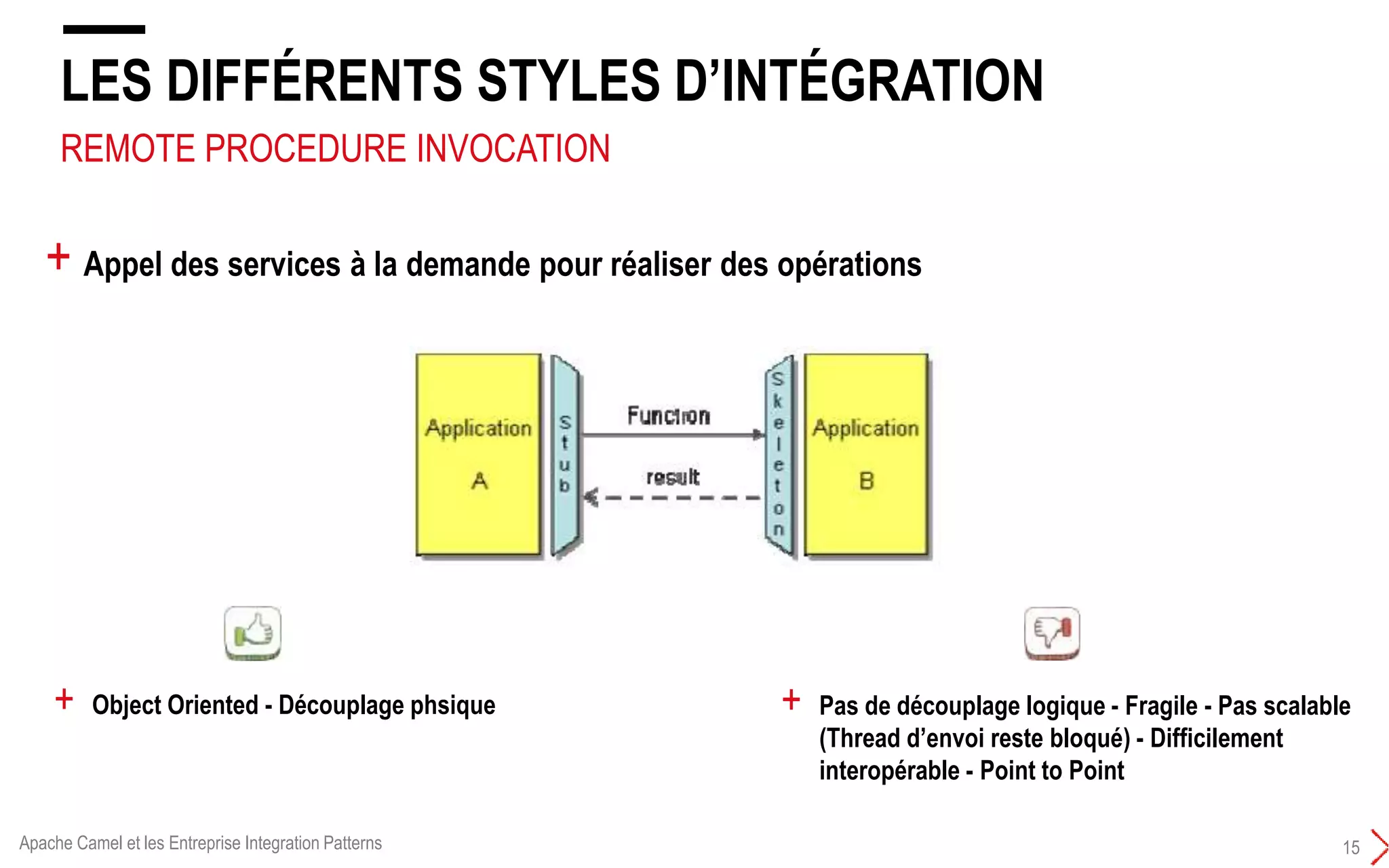

15. REMOTE PROCEDURE INVOCATION
LES DIFFÉRENTS STYLES D’INTÉGRATION
15
+ Appel des services à la demande pour réaliser des opérations
+ Object Oriented - Découplage phsique + Pas de découplage logique - Fragile - Pas scalable
(Thread d’envoi reste bloqué) - Difficilement
interopérable - Point to Point
Apache Camel et les Entreprise Integration Patterns

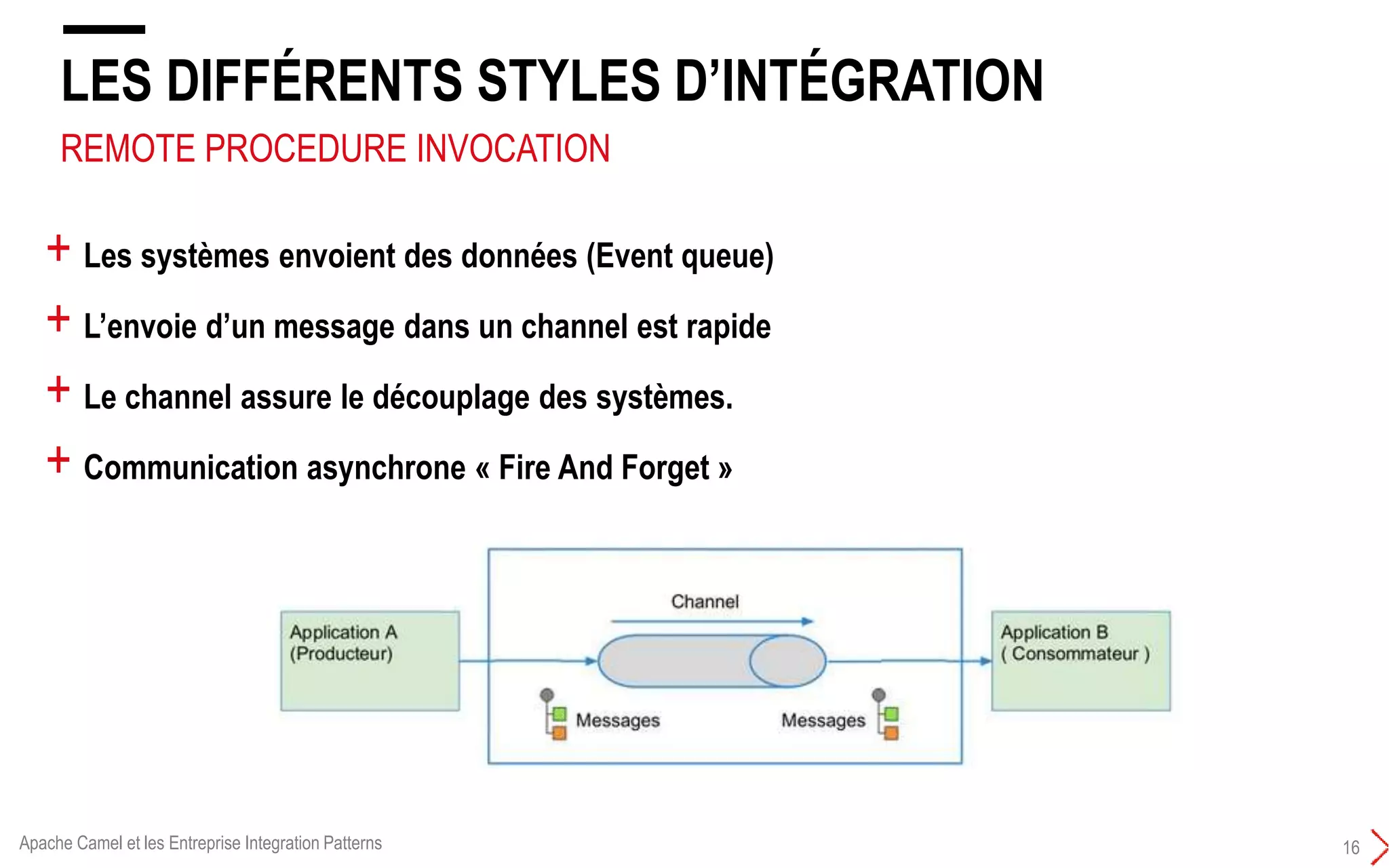

16. REMOTE PROCEDURE INVOCATION
LES DIFFÉRENTS STYLES D’INTÉGRATION
16
+ Les systèmes envoient des données (Event queue)
+ L’envoie d’un message dans un channel est rapide
+ Le channel assure le découplage des systèmes.
+ Communication asynchrone « Fire And Forget »
Apache Camel et les Entreprise Integration Patterns

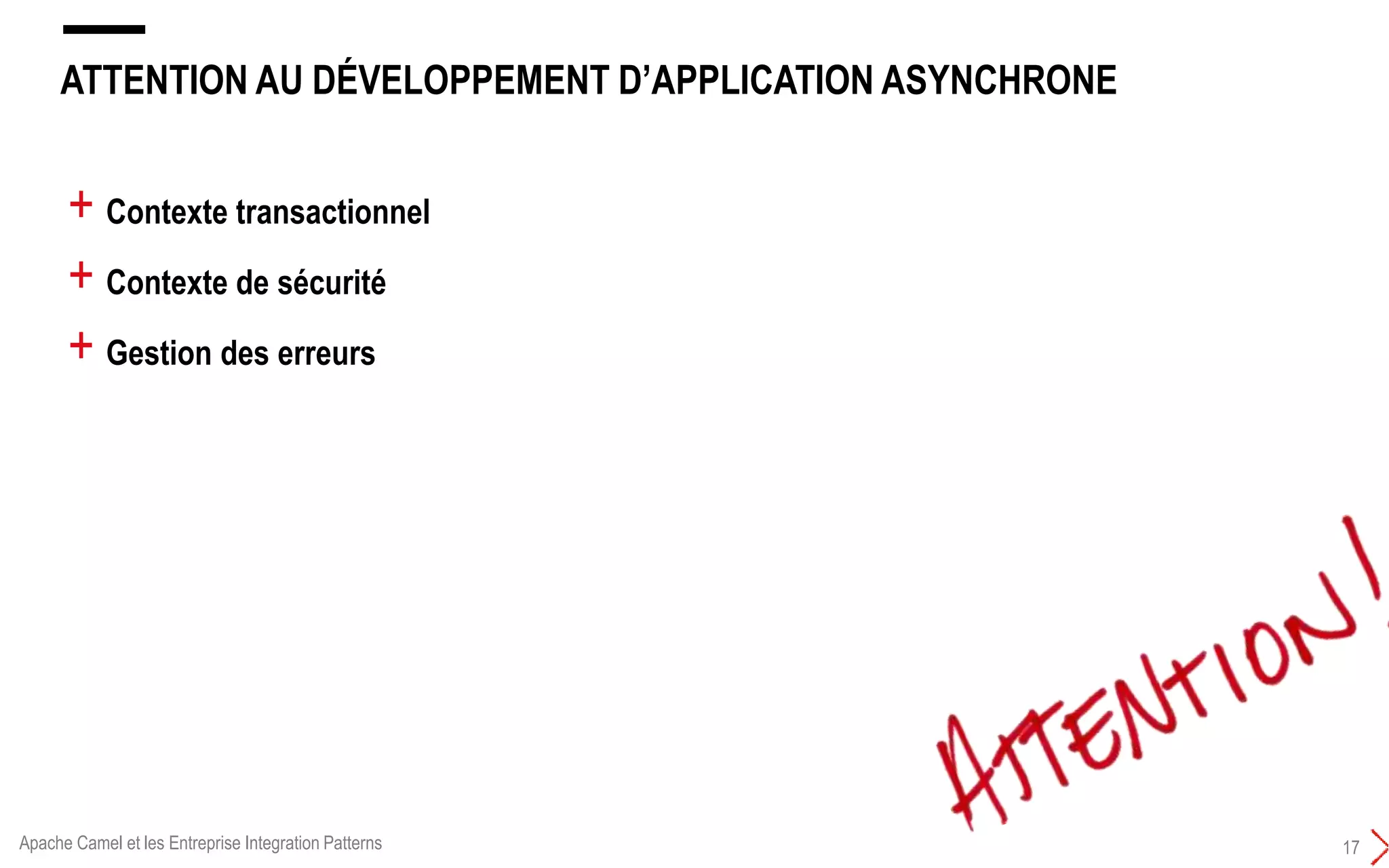

17. ATTENTION AU DÉVELOPPEMENT D’APPLICATION ASYNCHRONE
17
+ Contexte transactionnel
+ Contexte de sécurité
+ Gestion des erreurs
Apache Camel et les Entreprise Integration Patterns

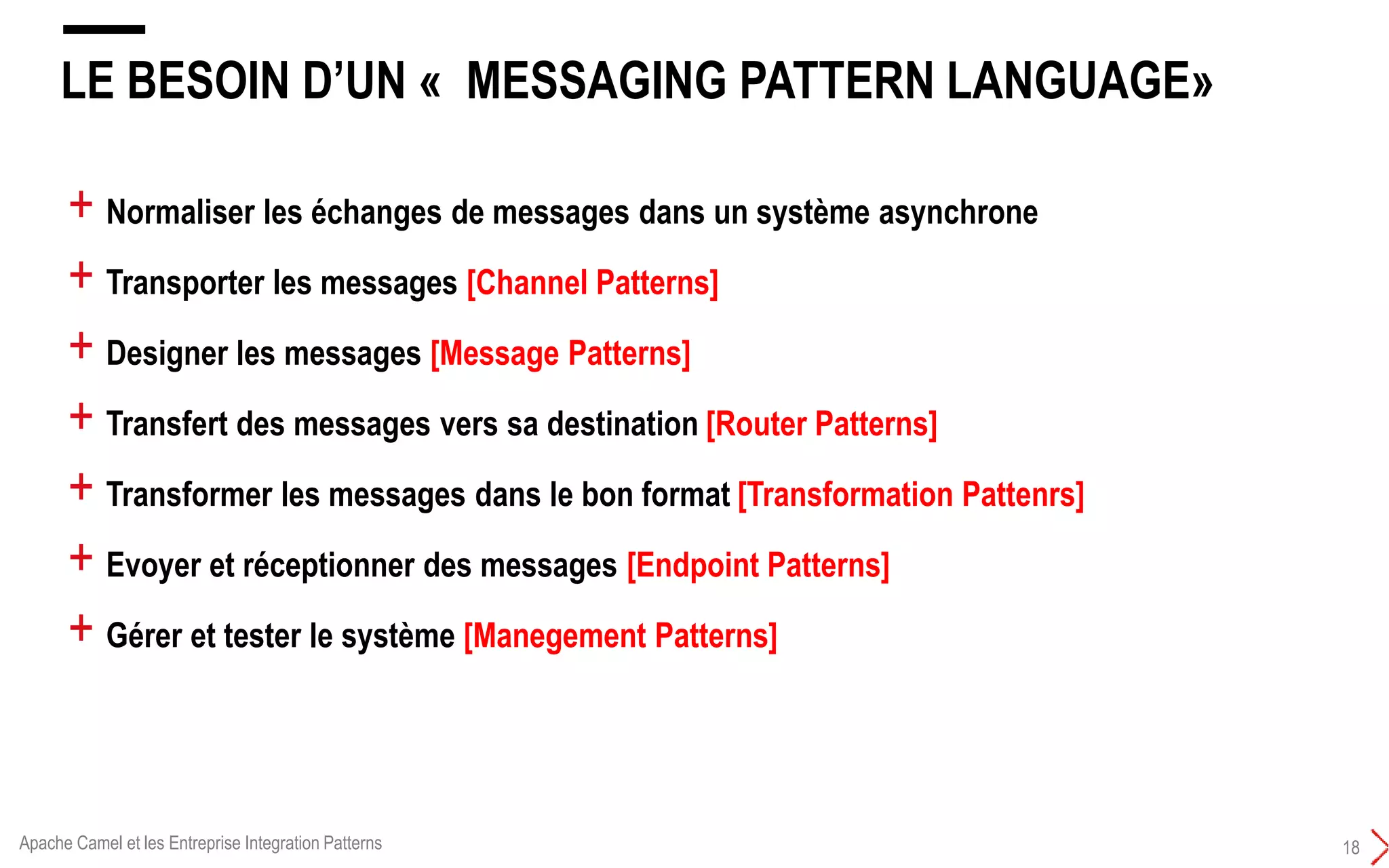

18. LE BESOIN D’UN « MESSAGING PATTERN LANGUAGE»
18
+ Normaliser les échanges de messages dans un système asynchrone
+ Transporter les messages [Channel Patterns]
+ Designer les messages [Message Patterns]
+ Transfert des messages vers sa destination [Router Patterns]
+ Transformer les messages dans le bon format [Transformation Pattenrs]
+ Evoyer et réceptionner des messages [Endpoint Patterns]
+ Gérer et tester le système [Manegement Patterns]
Apache Camel et les Entreprise Integration Patterns

19. EIP (ENTREPRISE INTEGRATION PATTERNS)

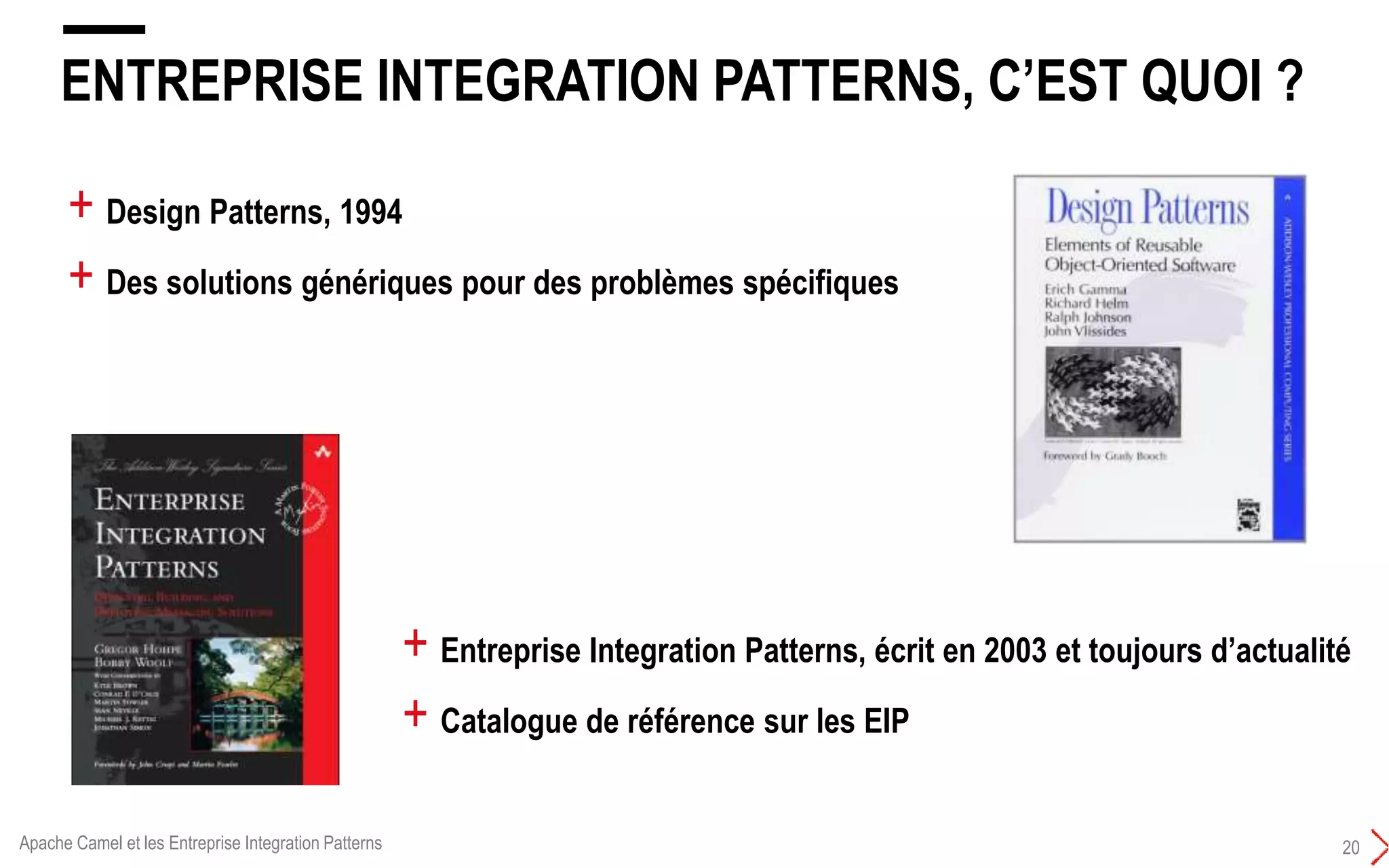

20. ENTREPRISE INTEGRATION PATTERNS, C’EST QUOI ?
20
+ Design Patterns, 1994
+ Des solutions génériques pour des problèmes spécifiques
+ Entreprise Integration Patterns, écrit en 2003 et toujours d’actualité
+ Catalogue de référence sur les EIP
Apache Camel et les Entreprise Integration Patterns

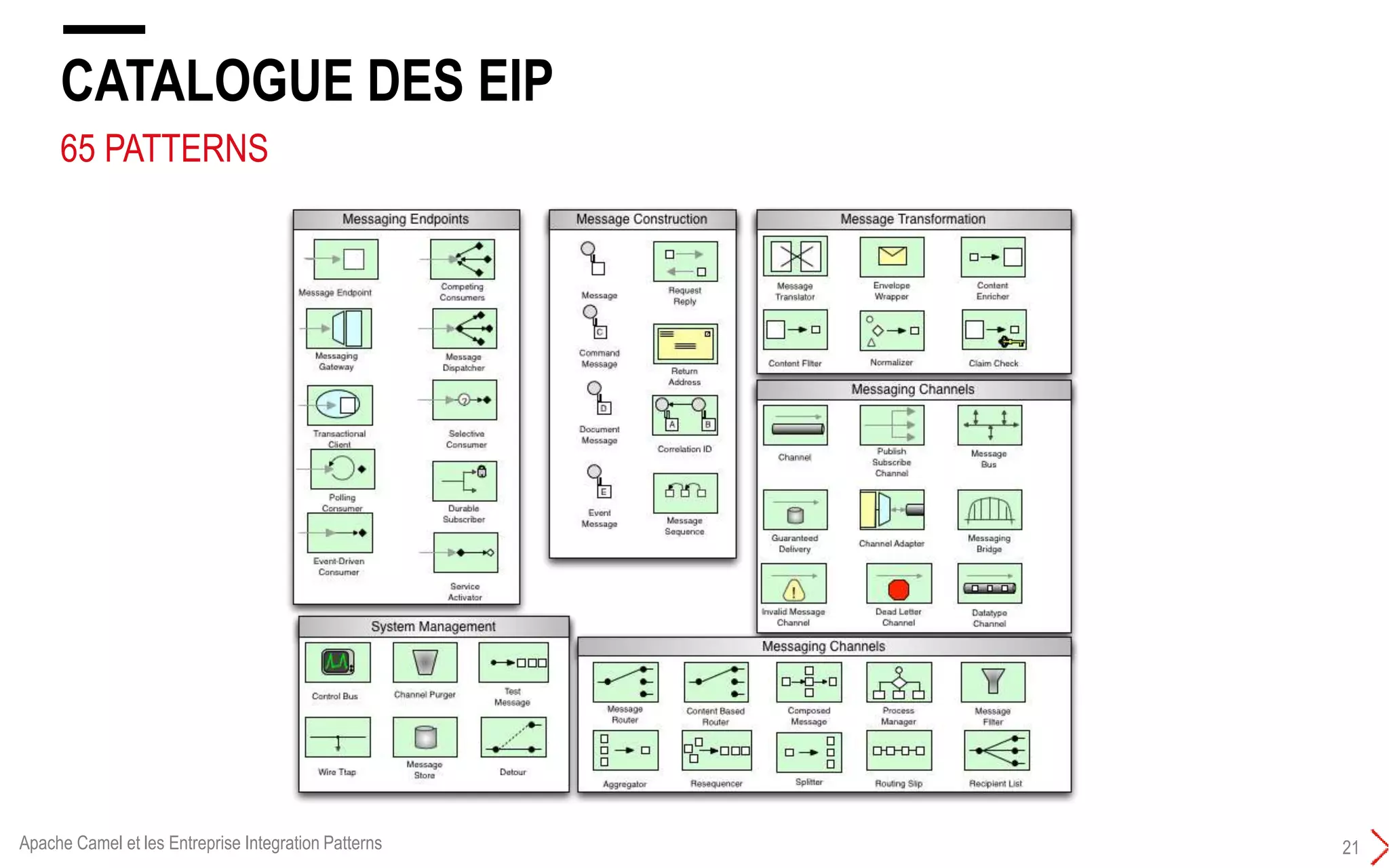

21. 65 PATTERNS
CATALOGUE DES EIP
21Apache Camel et les Entreprise Integration Patterns

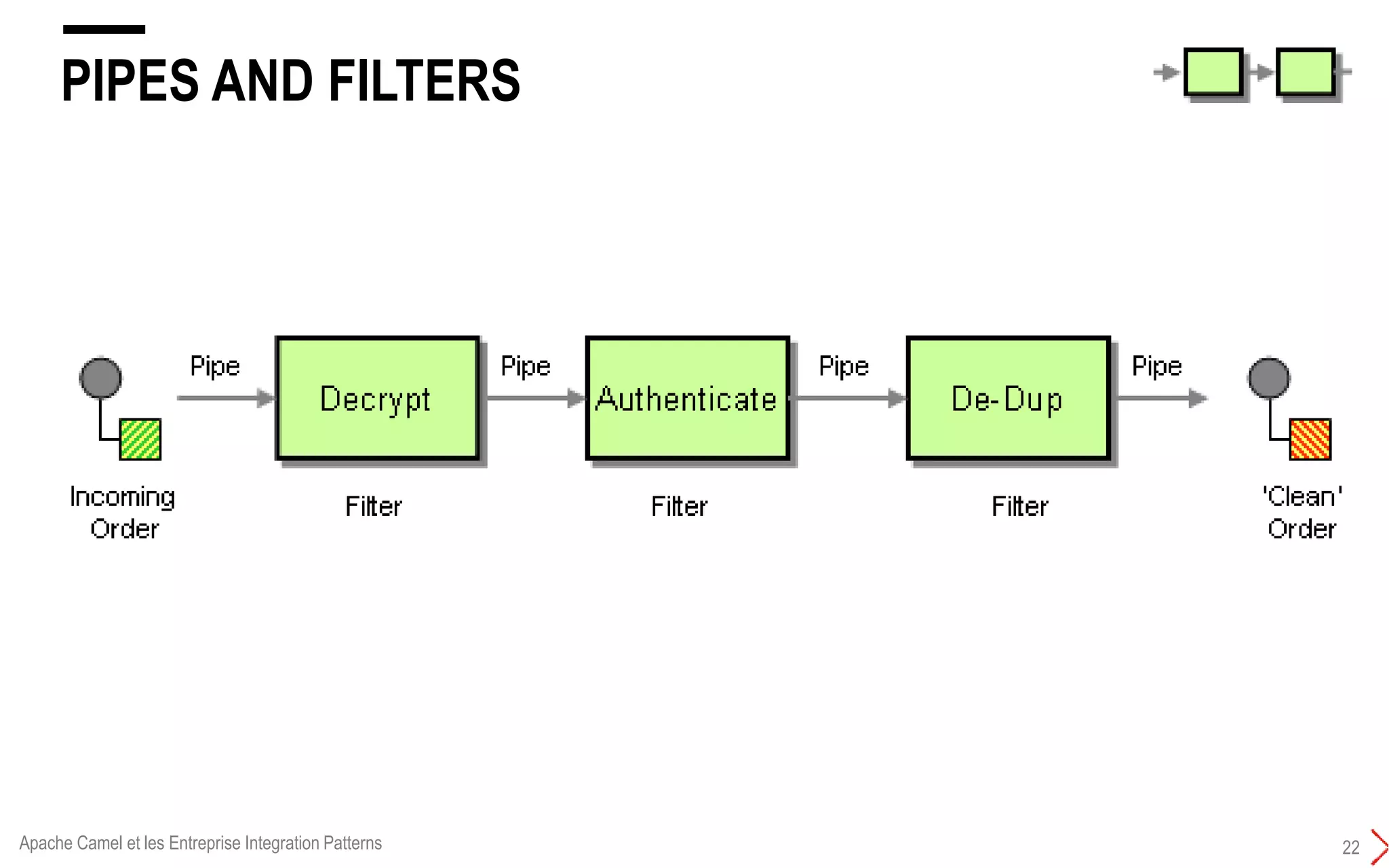

22. PIPES AND FILTERS
22Apache Camel et les Entreprise Integration Patterns

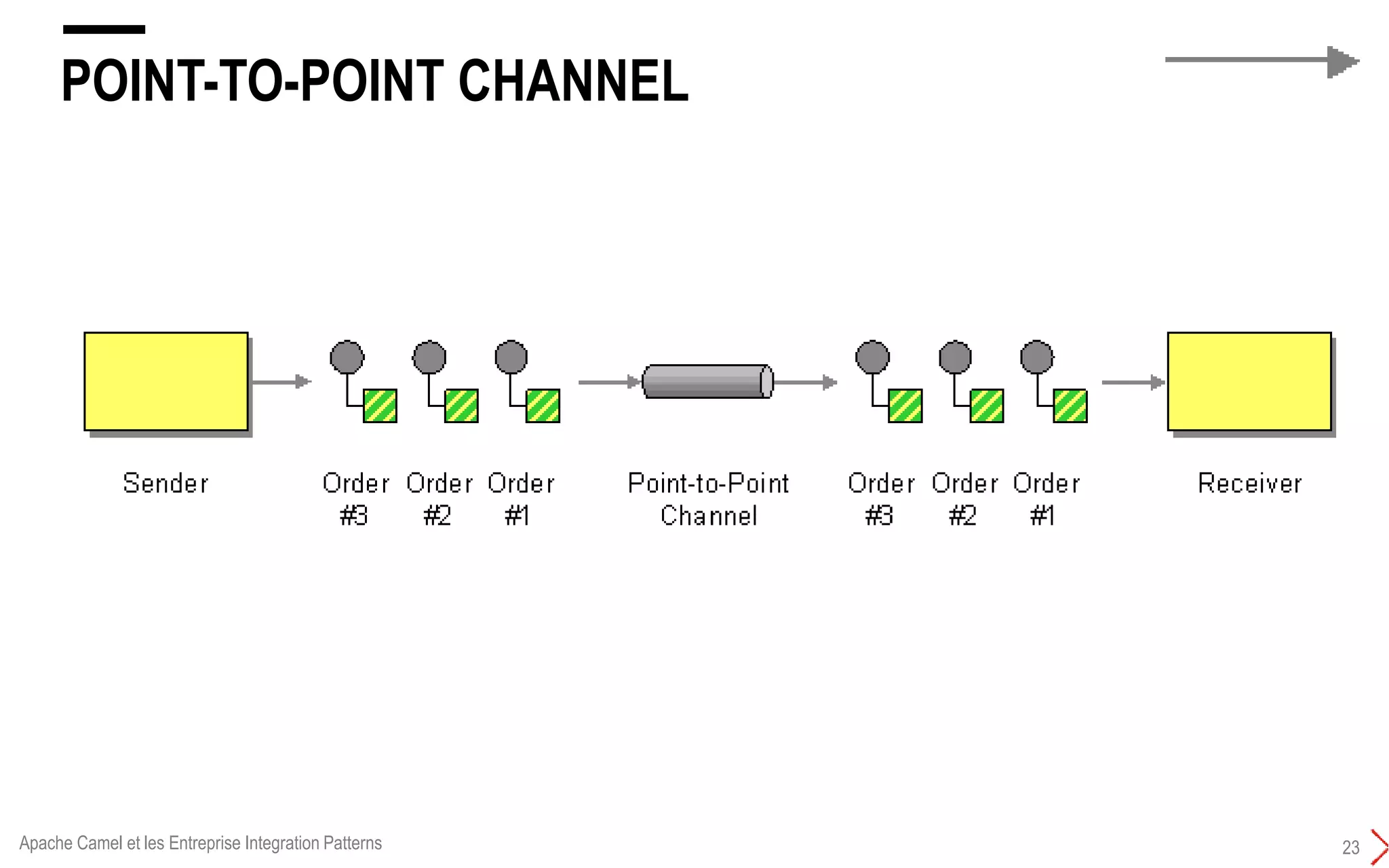

23. POINT-TO-POINT CHANNEL
23Apache Camel et les Entreprise Integration Patterns

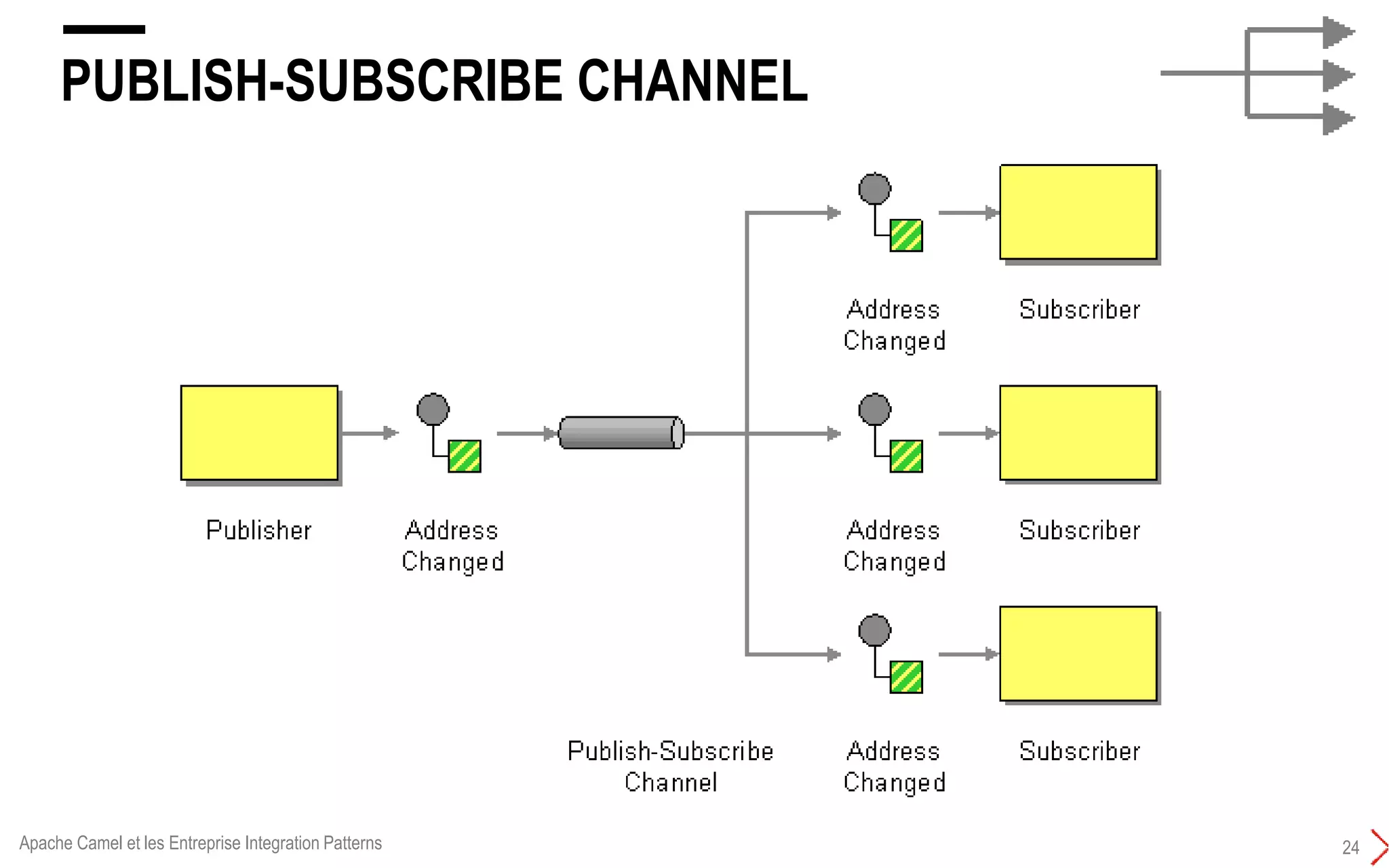

24. PUBLISH-SUBSCRIBE CHANNEL
24Apache Camel et les Entreprise Integration Patterns

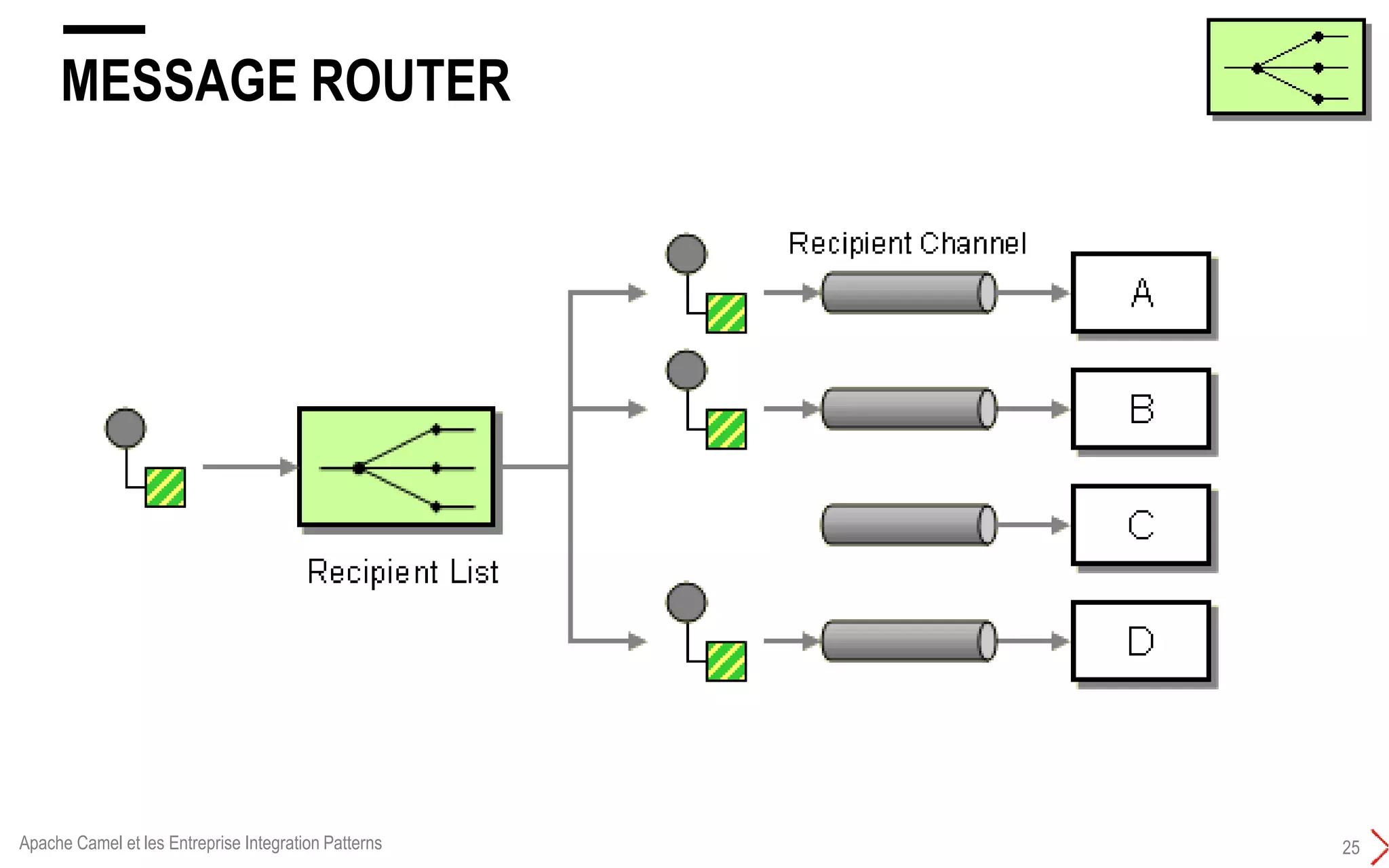

25. MESSAGE ROUTER
25Apache Camel et les Entreprise Integration Patterns

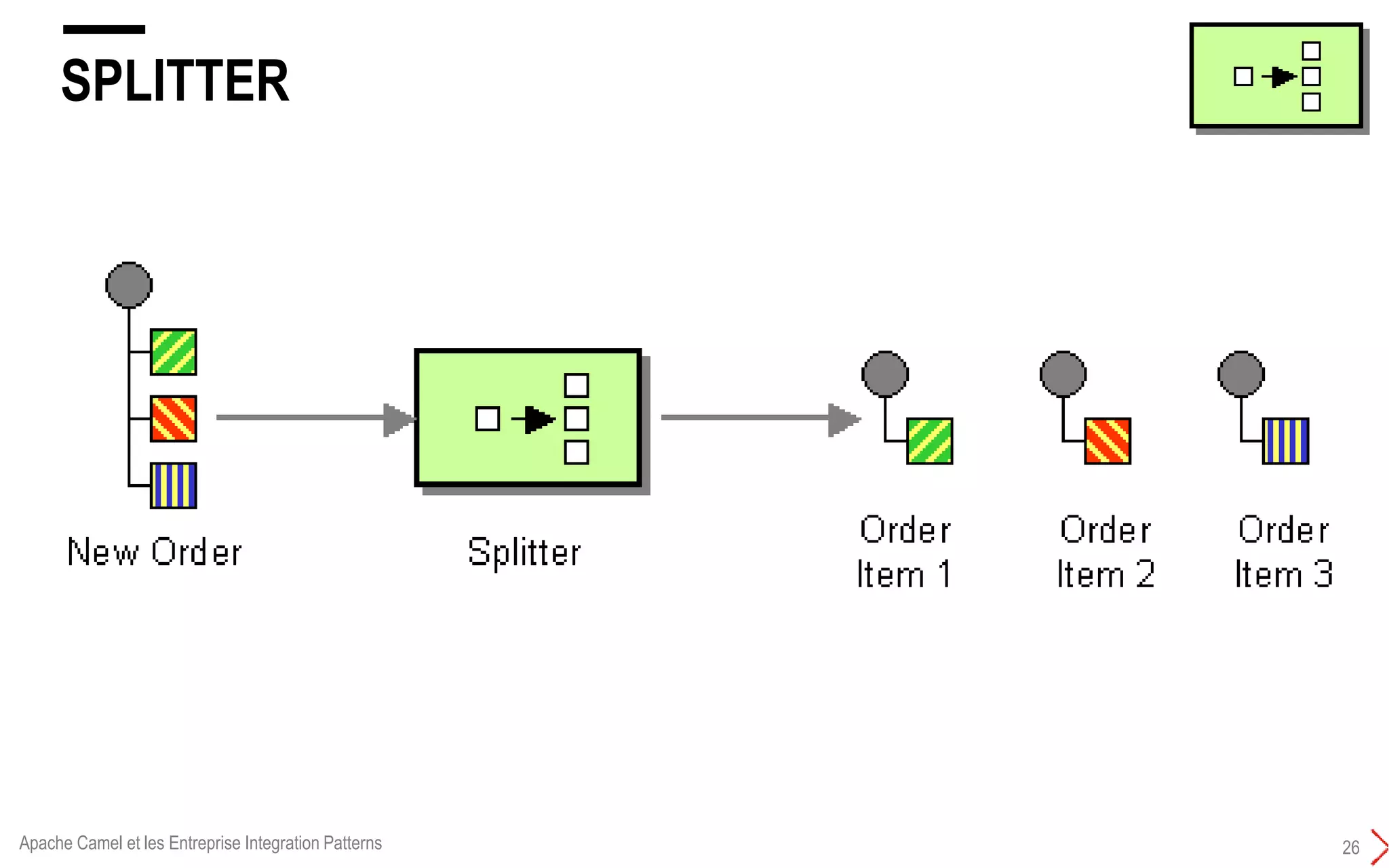

26. SPLITTER
26Apache Camel et les Entreprise Integration Patterns

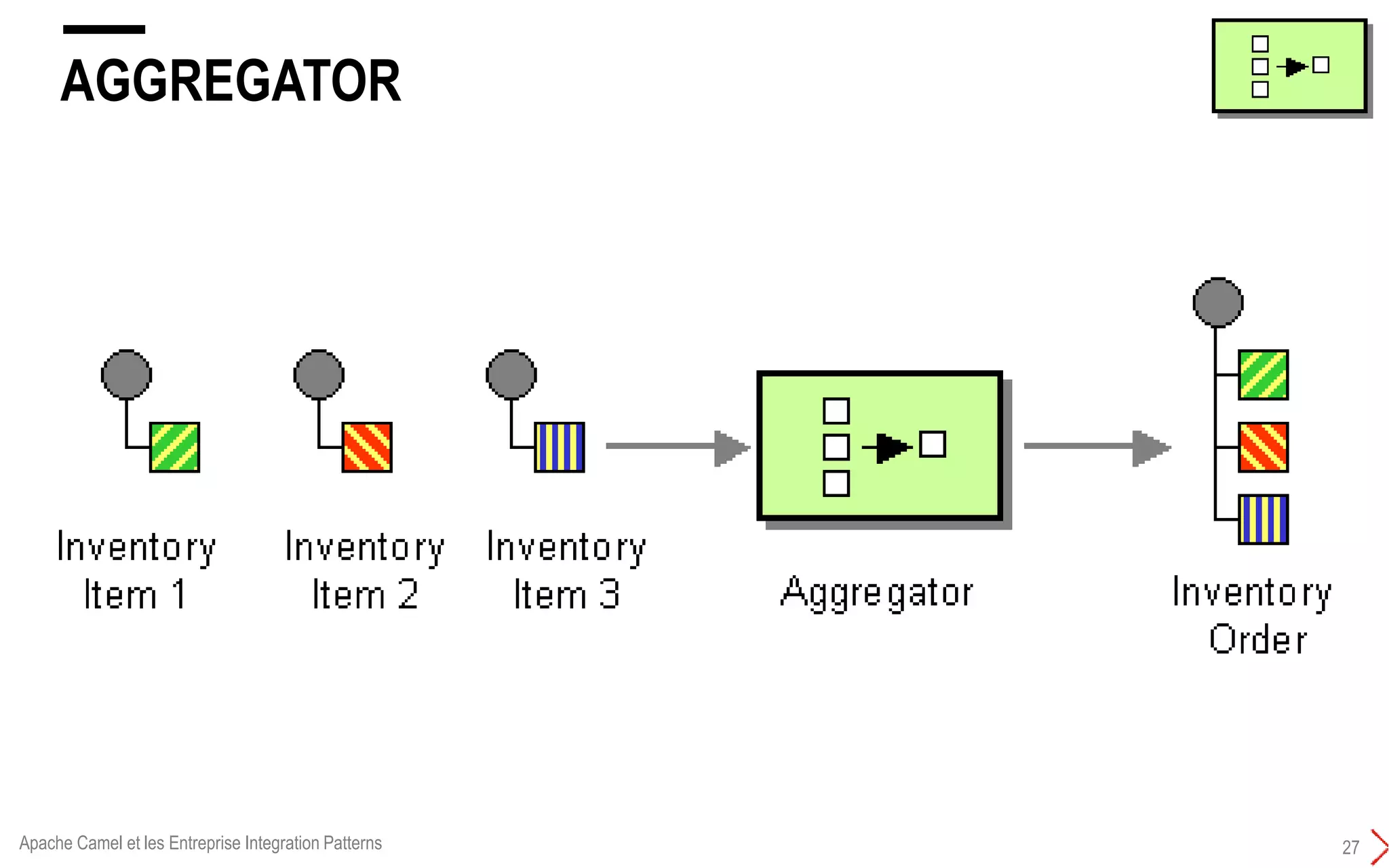

27. AGGREGATOR
27Apache Camel et les Entreprise Integration Patterns

28. FRAMWORKS D’INTÉGRATION JAVA
28
+ Apche CAMEL + Spring Integration
Apache Camel et les Entreprise Integration Patterns

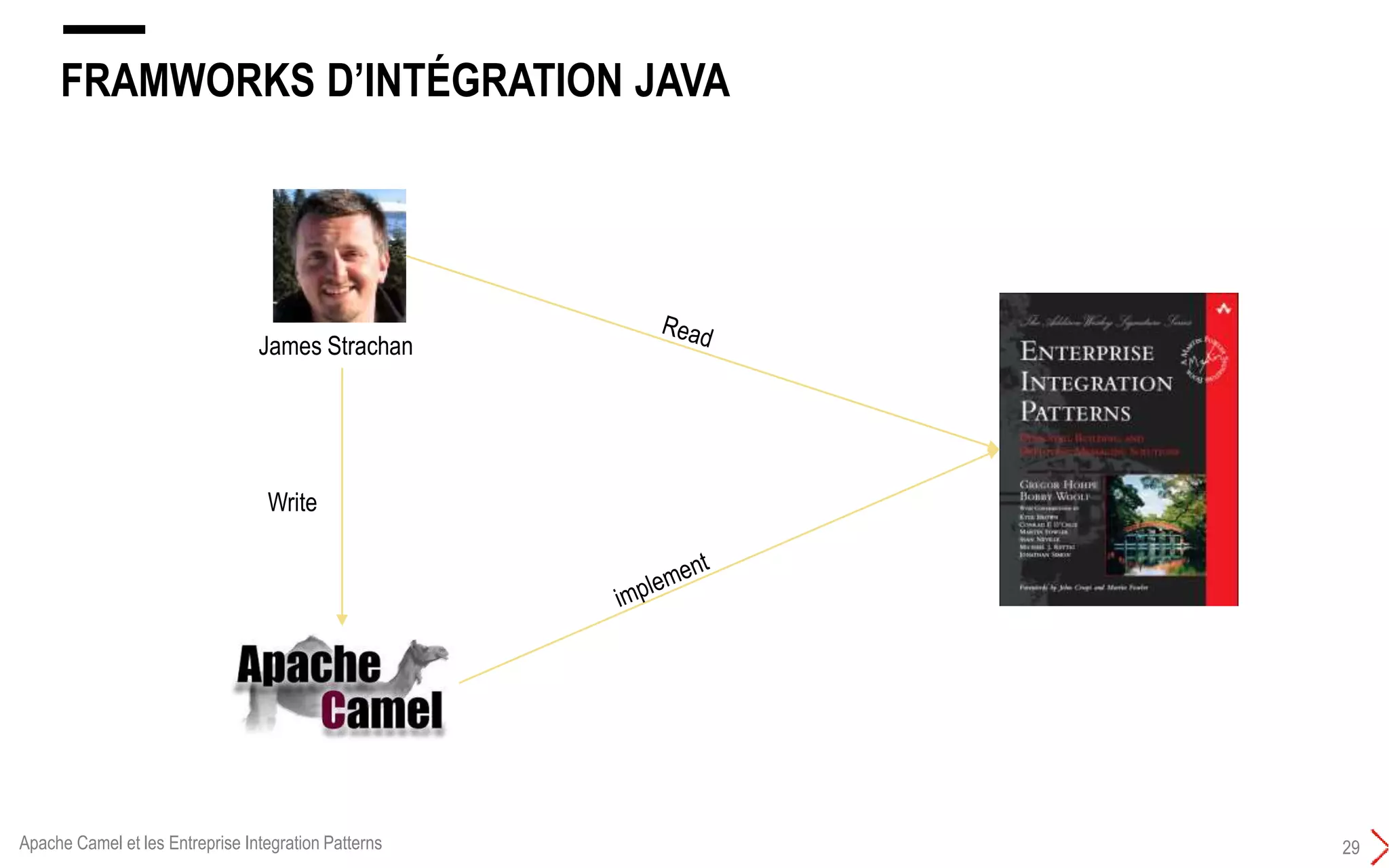

29. FRAMWORKS D’INTÉGRATION JAVA
29
James Strachan
Write
Apache Camel et les Entreprise Integration Patterns

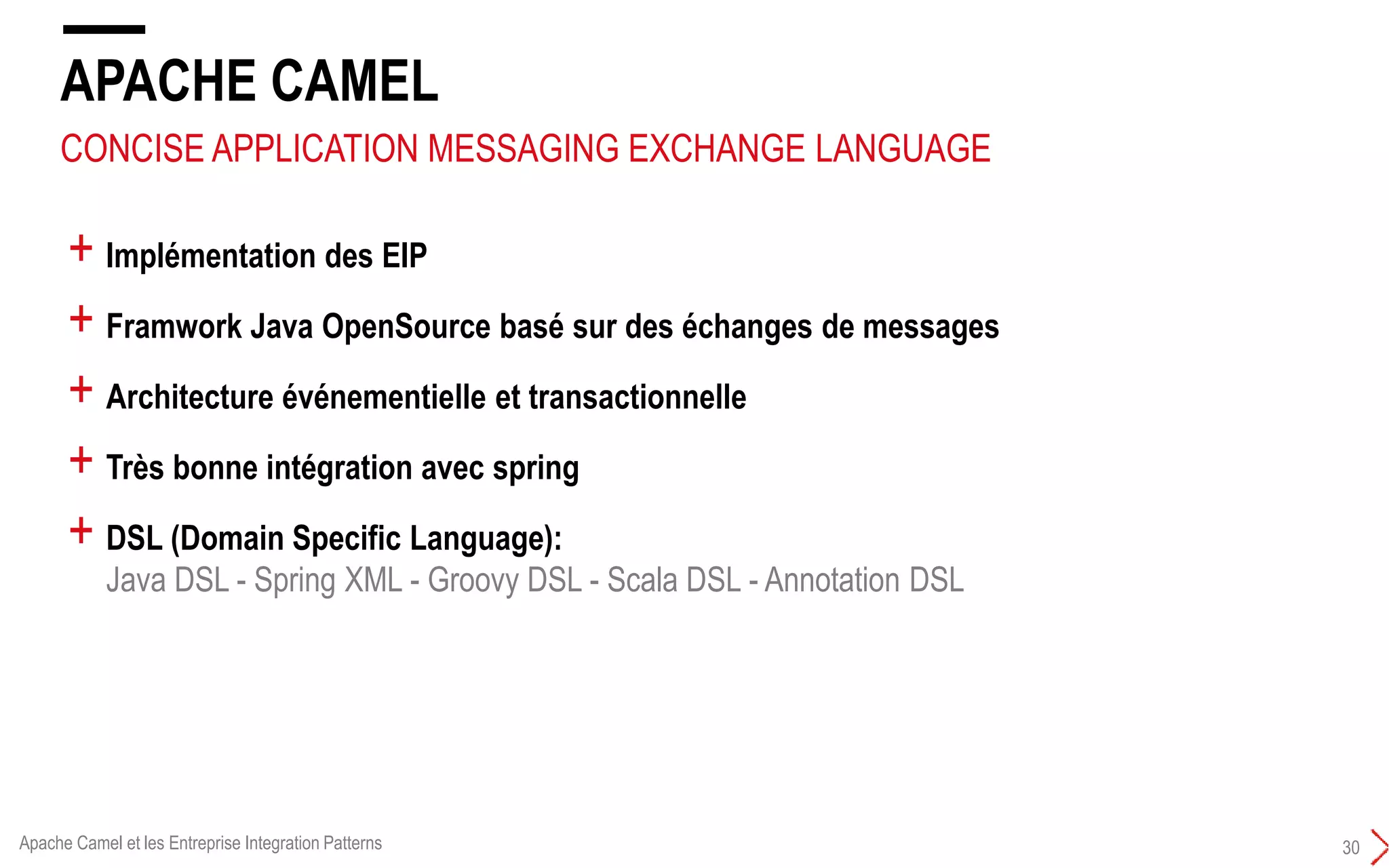

30. APACHE CAMEL
30
+ Implémentation des EIP
+ Framwork Java OpenSource basé sur des échanges de messages
+ Architecture événementielle et transactionnelle
+ Très bonne intégration avec spring
+ DSL (Domain Specific Language):
Java DSL - Spring XML - Groovy DSL - Scala DSL - Annotation DSL
CONCISE APPLICATION MESSAGING EXCHANGE LANGUAGE
Apache Camel et les Entreprise Integration Patterns

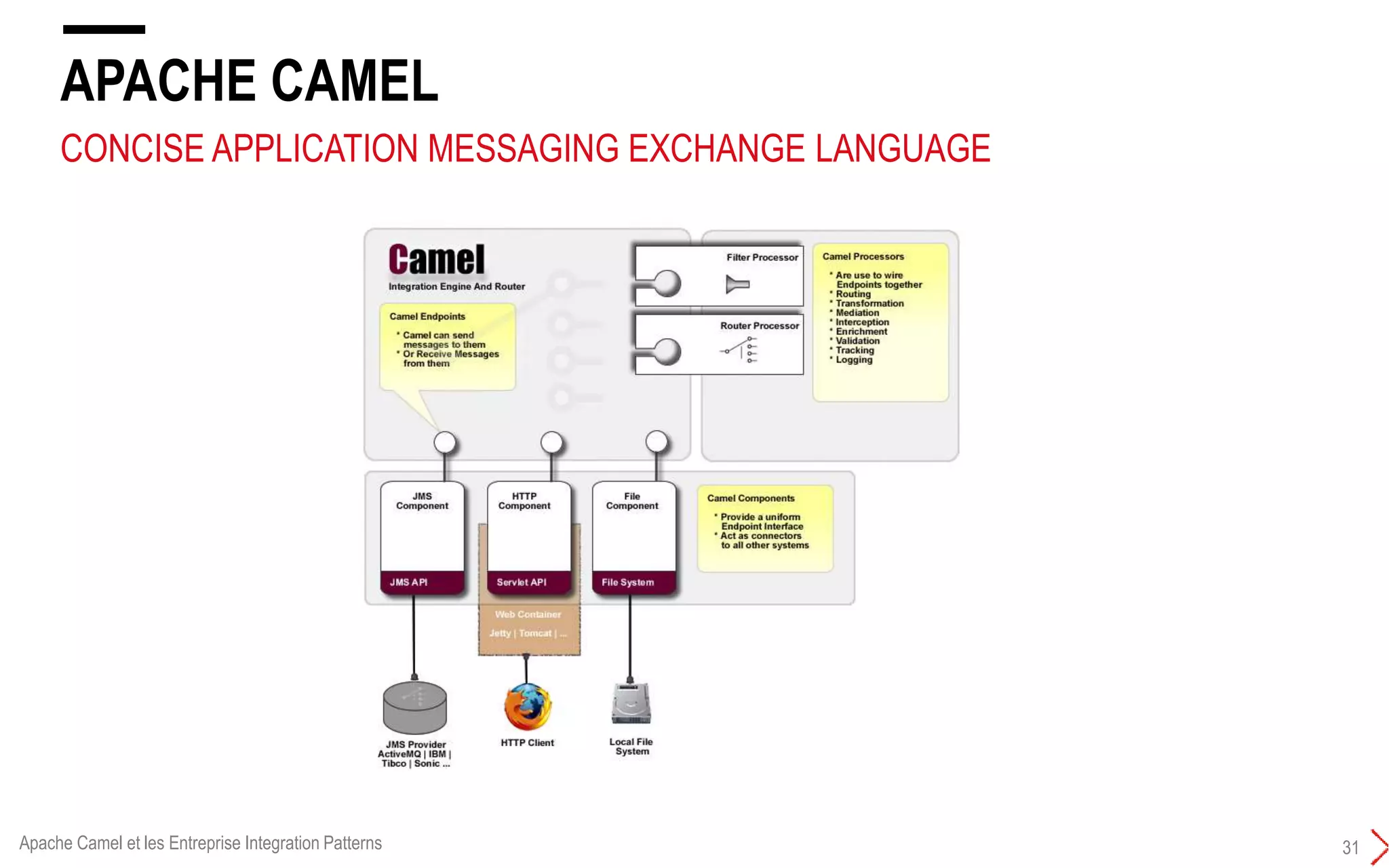

31. APACHE CAMEL
31
CONCISE APPLICATION MESSAGING EXCHANGE LANGUAGE
Apache Camel et les Entreprise Integration Patterns

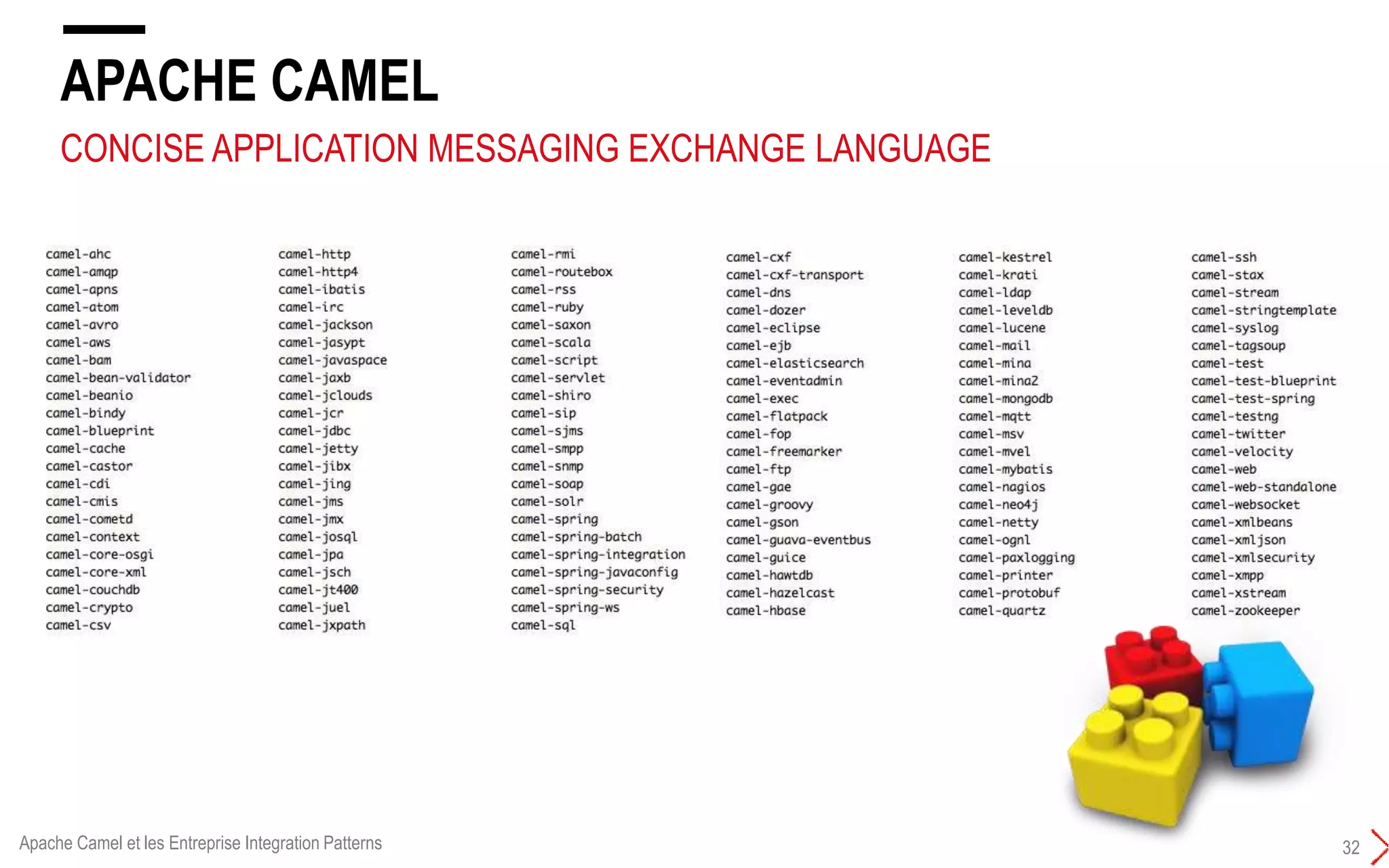

32. APACHE CAMEL
32
CONCISE APPLICATION MESSAGING EXCHANGE LANGUAGE
Apache Camel et les Entreprise Integration Patterns

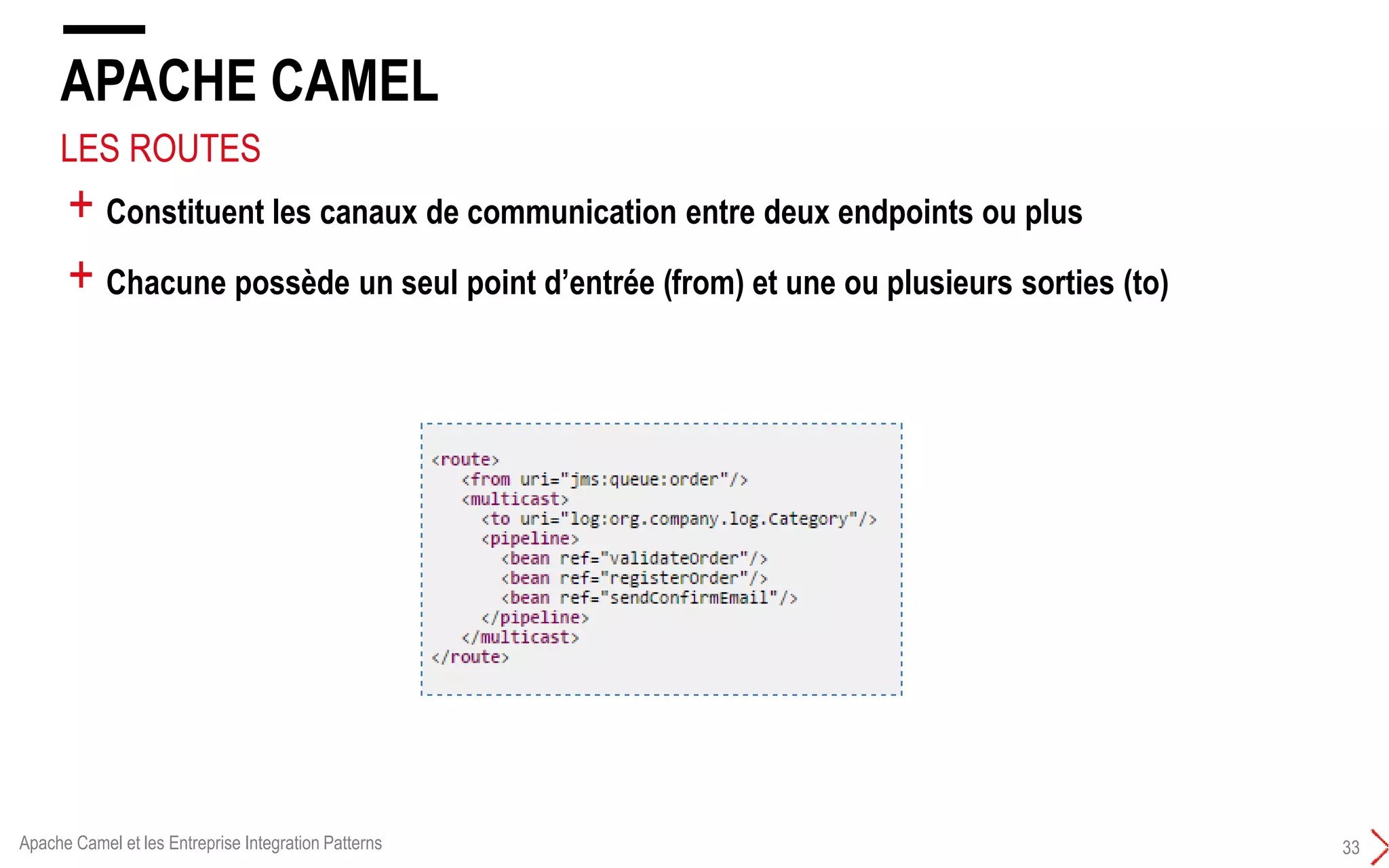

33. APACHE CAMEL
33
+ Constituent les canaux de communication entre deux endpoints ou plus
+ Chacune possède un seul point d’entrée (from) et une ou plusieurs sorties (to)
LES ROUTES
Apache Camel et les Entreprise Integration Patterns

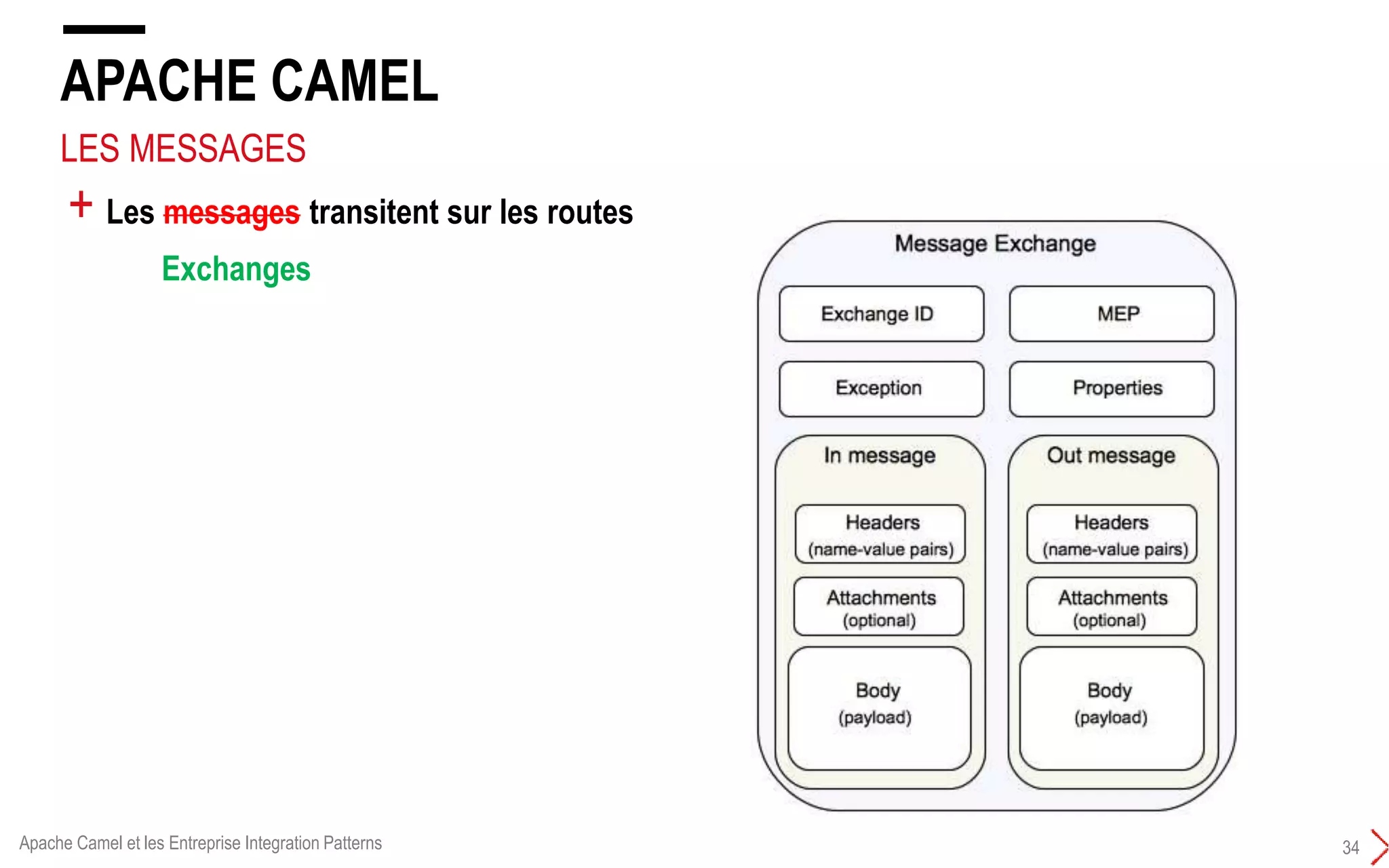

34. APACHE CAMEL
34
+ Les messages transitent sur les routes
LES MESSAGES
Exchanges
Apache Camel et les Entreprise Integration Patterns

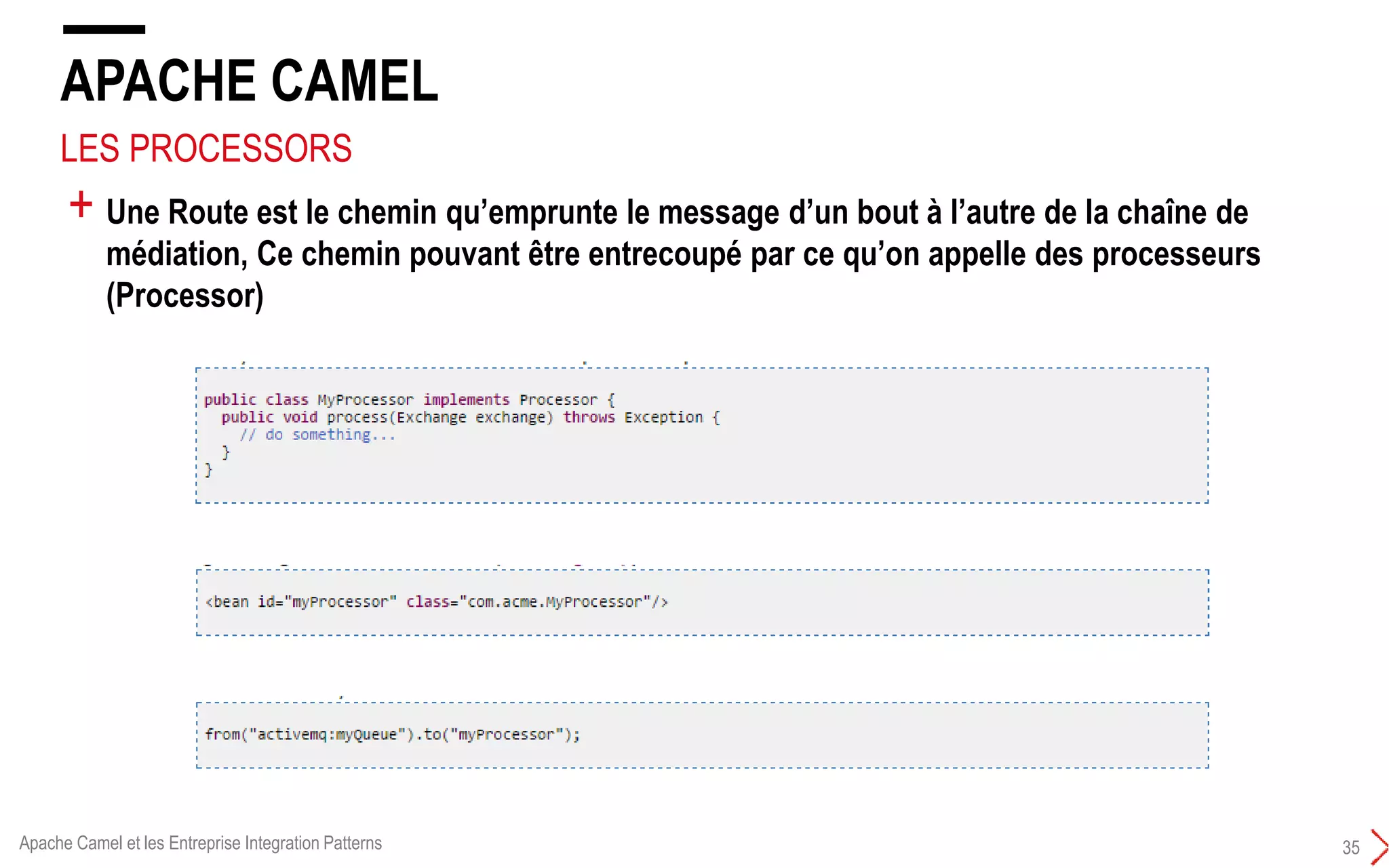

35. APACHE CAMEL
35
+ Une Route est le chemin qu’emprunte le message d’un bout à l’autre de la chaîne de
médiation, Ce chemin pouvant être entrecoupé par ce qu’on appelle des processeurs
(Processor)
LES PROCESSORS
Apache Camel et les Entreprise Integration Patterns

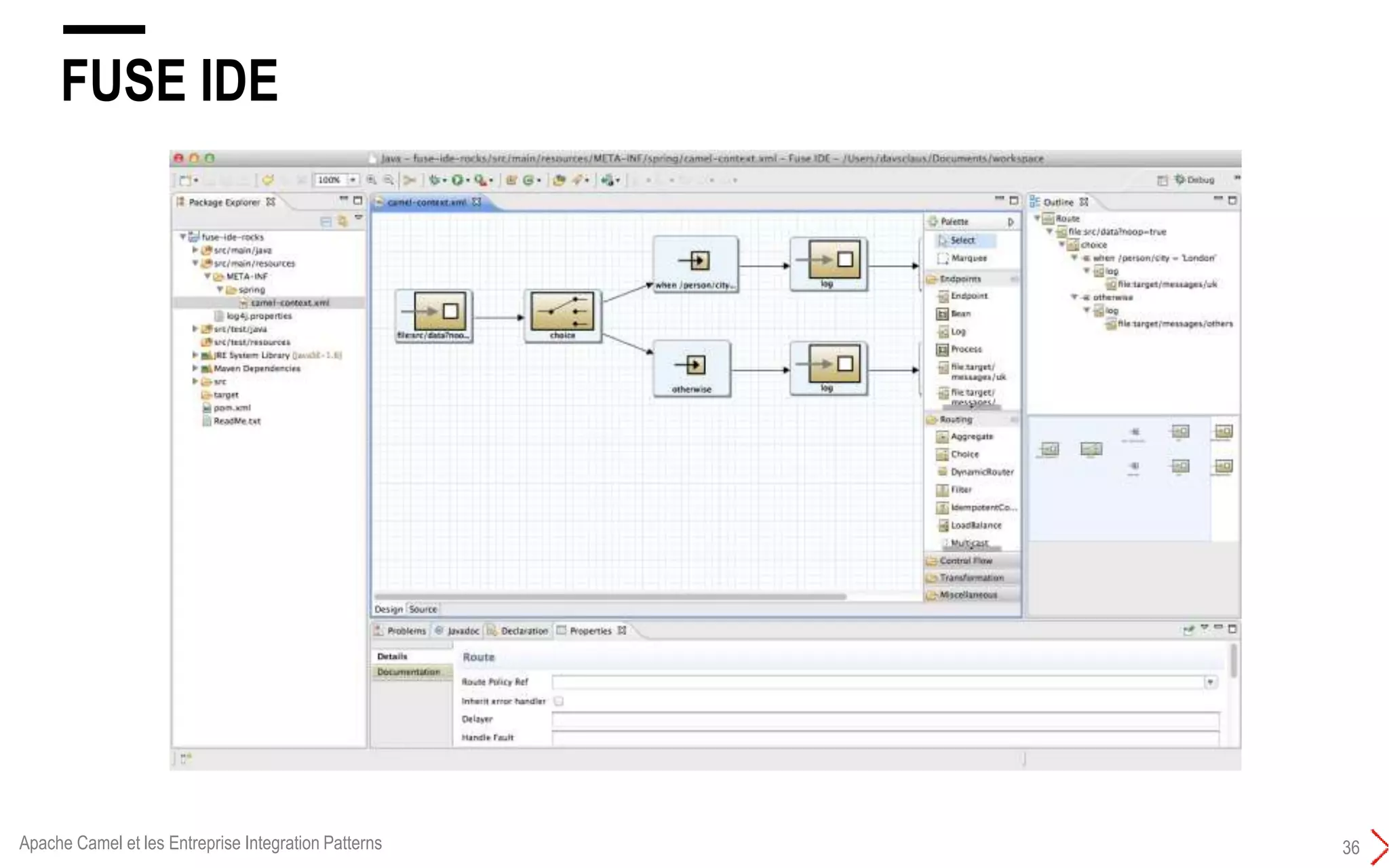

36. FUSE IDE
36Apache Camel et les Entreprise Integration Patterns

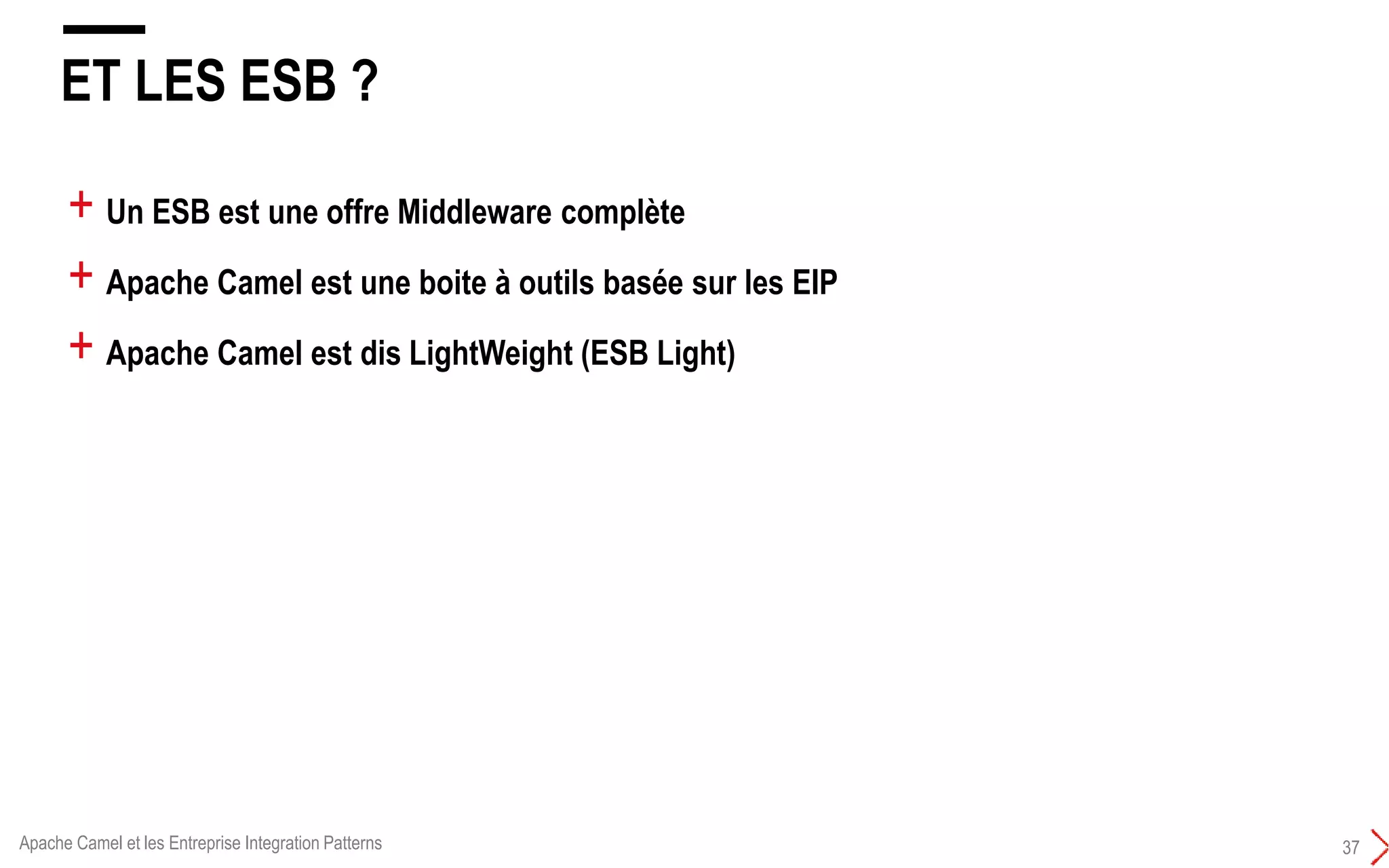

37. ET LES ESB ?
37
+ Un ESB est une offre Middleware complète
+ Apache Camel est une boite à outils basée sur les EIP
+ Apache Camel est dis LightWeight (ESB Light)
Apache Camel et les Entreprise Integration Patterns

38. TAKING APACHE CAMEL FOR A RIDE
+ Mise en place d’un HotFolder
+ Composants :
Servlet
Scheduler
FTP
Direct
HTTP
Source : www.last-video.com

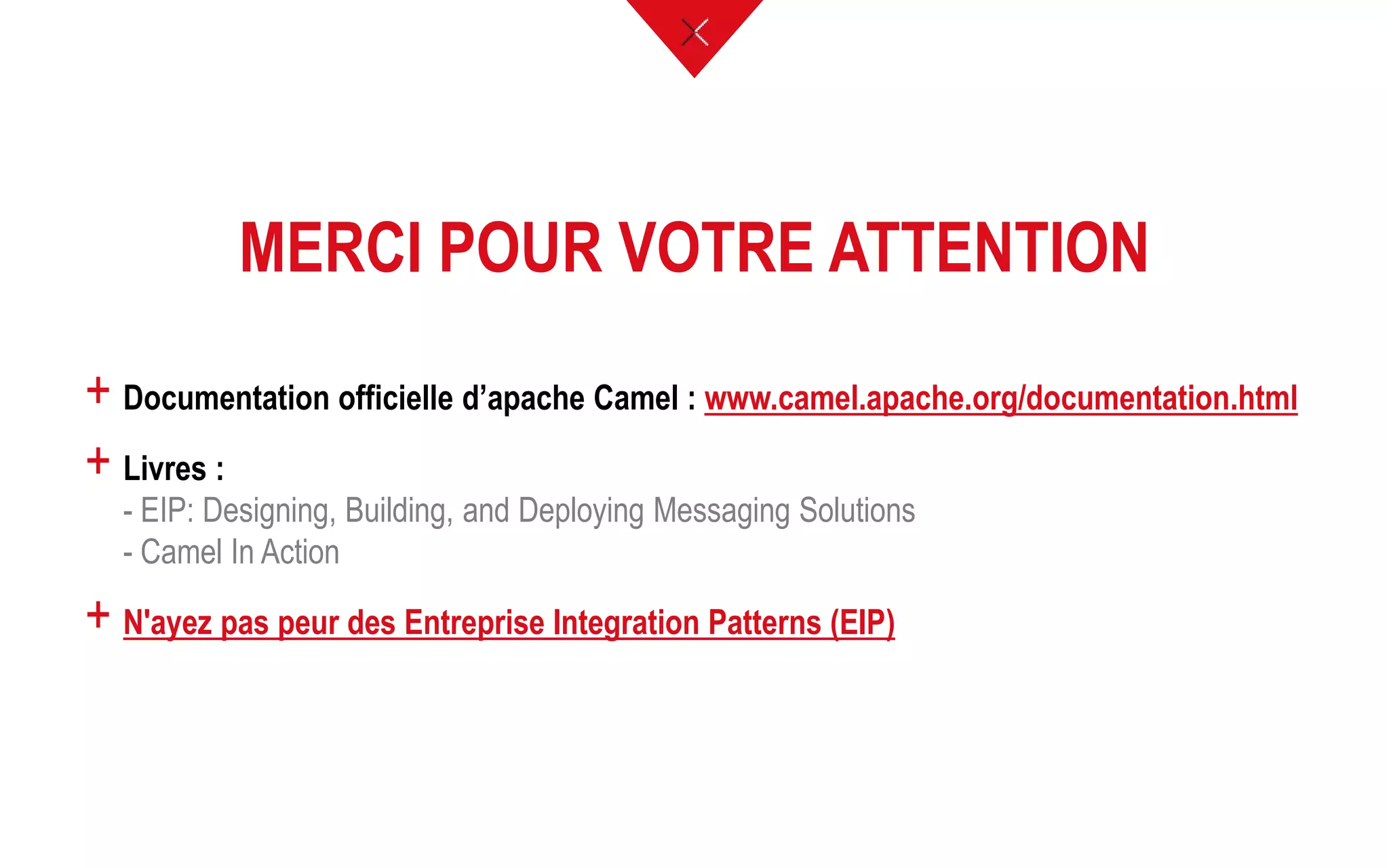

39. MERCI POUR VOTRE ATTENTION
+ Documentation officielle d’apache Camel : www.camel.apache.org/documentation.html
+ Livres :
- EIP: Designing, Building, and Deploying Messaging Solutions
- Camel In Action
+ N'ayez pas peur des Entreprise Integration Patterns (EIP)
