1. Architecture SAP
Principaux Composants et
Description des EHP
Réalisé par:
Mrabtei
Ayoub

2. Introduction
• Un système SAP se compose en générale d’une
Bases de données et d’une ou plusieurs
Instances.
• Le couple Instance/Bases de données forme ce
qu’on appelle une instance centrale.
• Une Instance SAP se compose de:
• Dispatcher.
• Processus du travail du Dispatcher.
• Internet Communication Manager.
• Mémoire (Buffer ..).
• Gateway.

3. Introduction
• Une instance est nommée serveur d’applications
pour une vue orientée logiciel pour le modèle
client / Serveur.
• Les différents types des serveurs d’applications:
1. SAP Web AS Java
2. SAP Web AS ABAP
3. SAP Web AS ABAP+Java

4. Architecture Interne d’un SAP Web AS

5. Les principaux flux et message
d’échanges entre composants
• Le protocole d’échange est TCP/IP.
• Par exemple un client :
• Hostname: db1par1.wdf.sap.corp
• SID:adm
• Instance Number: smda1
• Il démarre le SAP Logon et puis ça démarre le
SAP GUI avec les spécifications indiquées.
• Les clients SAPGUI sont exclusivement ABAP et
ils sont reçus par ABAP dispatcher qui écoute le
port numéro: 3200 (par exemple).

6. Les principaux flux et message
d’échanges entre composants
• le dispatcher transmet ensuite la requête au
meilleur processus de travail ABAP valable.
• Les requêtes basées sur ABAP sont reçues en
premier lieu par le Internet Communication
Manager (ICM) qui écoute pour le HTTP sur le
port 8000 (par défaut).
• Le ICM analyse ensuite l’URL pour déterminer si
la session doit être acheminée vers le dispatcher
ABAP ou Java.

7. Les principaux flux et message
d’échanges entre composants
• Les sessions web Java peuvent être acheminées
par le ICM, dans d’autres cas, particulièrement
dans les serveurs uniquement java comme SAP
EP, ces sessions se connectent directement au
Dispatcher Java, qui écoute sur 51400 (par
exemple) pour HTTP et 54201(par exemple)
pour SSL.

8. Les principaux flux et message
d’échanges entre composants
• Remote Function Call (RFC) le RFC est un
protocole SAP pour la communication
interprocessus entre deux systèmes.
• le RFC permets d’appeler et exécuter des
fonctions prédéfinies dans un système distant,
ou dans le système lui même.
• RFC gère le processus de communication ,
transfert de paramètres, et la gestion d’erreur.

9. Les principaux flux et message
d’échanges entre composants
• SAP Java Connector (JCo)/RFC:Le SAP JCo est un
adaptateur que les serveurs basées sur Java utilisent
pour exécuter les communications RFC avec les
serveurs ABAP .
• Dans l’engin J2EE les fonctions RFC sont
implémentées par JCo RFC Provider service, qui est
utilisé pour procéder aux requêtes ABAP to JAVA.
• Une fonctionnalité est valable aussi celle de recevoir
des appels du système SAP ,ce qu’il faut faire c’est
enregistrer l’engin J2EE comme une destination
RFC .

10. Les principaux flux et message
d’échanges entre composants
• XML/SOAP Web Services: les messages
standards XML/SOAP sont utilisés pour les
communications des services orientés
architecture.

11. Le rôle du serveur

12. Le rôle du serveur
• Comme on peut le voir sur la figure précédente,
ICM reçoit la requête HTTP , avec un URL
contenant la combinaison nom du
serveur/numéro de port (ex: host1/8000) sur
lesquelles ICM réponds.
• ICM analyse après la requête et décide quel
handler doit être appelé (ABAP ou Java) , dans
notre exemple c’est ABAP.

13. Le rôle du serveur
• Le ICM après charge les données dans les Memory
pipes (situé dans la mémoire partagée) et informe le
dispatcher.
• Le Dispatcher entre la requête ICM dans la file
d’attente des requêtes et crée un nouveau contexte
et choisis un processus de travail.
• Le processus de travail (task handler) lis les données
depuis la mémoire et procède après à la requête et
écris la réponse au MPI et puis alarme le ICM qu’il a
finis de procéder à la requête .
• Le ICM envoi une réponse au client.

14. Le rôle du client

15. Le rôle du client
• Si le système SAP est le client , cela veut dire, si
le processus de travail veut envoyer une requête
via Internet, la procédure est la suivante.
• Le processus de travail écrit les données qui
doivent être procédés au MPI et envoie la
requête au ICM via une connection réseau, qui
utilise le protocole TCP/IP.
• ICM procèdes ensuite les données reçus du
MPI et écris une réponse au MPI.

16. Les Transactions Importantes
• SM04: AL08 : Liste des utilisateurs.
• SM51: Affiche les serveurs d’applications.
• SM37: Vue d’ensemble de tâche de fond.
• SM50 SM66: Gestion des processus de travail.
• PFCG: Conserver des fonctions.
• SM13: Gestion des documents de mis à jours.
• SM21: Analyser le journal du système.
• SM02: Envoi des messages systèmes .
• RZ20:Surveillance du Cross System.

17. Description des EHP
• SAP a introduit sa stratégie des Enhancements
paquetages pour SAP ERP comme étant un outil pour
simplifier la manière avec laquelle les clients gère et
déplois des nouvelles fonctionnalités logiciels.
• Les clients peuvent implémenter électivement leurs
innovations logiciels de SAP et activent le logiciel sur
une business demand.
• Comme résultat, les clients peuvent isolés l’influence
des mises à jours logiciels et apporte des nouvelles
fonctionnalités en ligne rapidement via des cycles de
Test réduis.

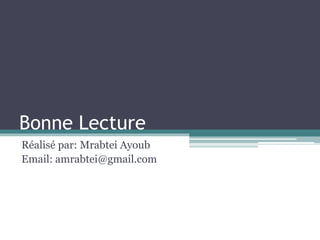

18. Bonne Lecture
Réalisé par: Mrabtei Ayoub
Email: amrabtei@gmail.com
