Etude de cas d’intégration
d’un SI sous OpenERP
Décembre 2010 – ENSIAS - Mohamed BENYAHIA

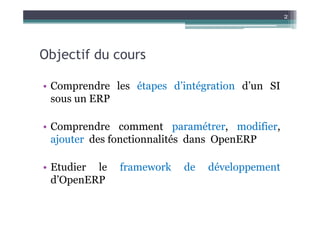

Objectif du cours
• Comprendre les étapes d’intégration d’un SI
sous un ERP
2
• Comprendre comment paramétrer, modifier,
ajouter des fonctionnalités dans OpenERP
• Etudier le framework de développement
d’OpenERP

Plan du cours
• Introduction à la démarche d’intégration d’un ERP
• Architecture d’OpenERP
3
• Prise en Main et paramétrage d’OpenERP
• Framework de développement : notions de base
• TP1:Développement d’un nouveau module
• Framework de développement : notions avancées
• TP2 : Enrichissement du module du TP1

Plan du cours
Introduction à la démarche d’intégration d’un ERP
4

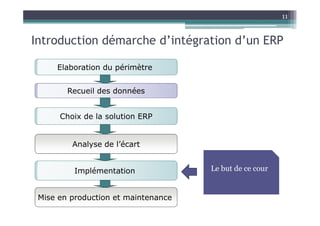

Introduction démarche d’intégration d’un ERP
5
Elaboration du périmètre
Recueil des données
Choix de la solution ERPChoix de la solution ERP
Analyse de l’écart
Implémentation
Mise en production et maintenance

6
Partenaires
Processus opérationnels
Processus management
Objectifs Stratégie SMQ Mesures et améliorations
Clients
Partenaires
Fournisseurs Processus vente
Processus marketing Processus
Facturation
& Recouvrement
Processus
réalisation
Processus support
Processus
Achat
Clients
Processus
Gestion SI
Processus
Gestion
matériel
Processus
RH
Partenaires
Processus
Finance

7
Choix de la solution ERP
Ateliers de travail
Consultation d’un
registre de procédures
Implémentation
registre de procédures
Consultation de SI
existant (écrans, …)
Référentiel de
données

8
Identification des
critères
Analyse qualitative,
Implémentation
Analyse qualitative,
quantitative,
multicritère
Choix de la solution

9
Comparaison entre les
processus de
l’entreprise et leur
éventuelle
Implémentation
éventuelle
implémentation dans
la solution choisie
Rapport d’analyse

10
Paramétrage
Paramétrage +
modification
Développement
spécifique
Rapport
d’analyse
de l’écart
Ressources+
chargedetravail

11
Implémentation
Le but de ce cour

12
Implémentation

Plan du cours
Architecture d’OpenERP
13

14

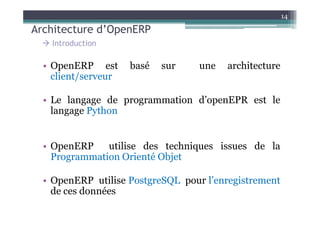

• OpenERP est basé sur une architecture
client/serveur
• Le langage de programmation d’openEPR est le
langage Python
Introduction
langage Python
• OpenERP utilise des techniques issues de la
Programmation Orienté Objet
• OpenERP utilise PostgreSQL pour l’enregistrement
de ces données

15
• OpenERP utilise un “Object Relational Mapping”
(ORM) pour la persistence de ses objets métier
• OpenERP offre deux interfaces clients : GTK client
et Web client
Introduction
et Web client
• OpenERP utilise ReportLab pour la génération des
rapports en (PDF)
• OpenERP utilise XML pour : la description des
données, la description des interfaces, la
description des rapports, et le transport des
données via XML-RPC

16
OpenERP Server OpenERP Client
Bus.
Object
Bus.
Object
Bus. Bus.
Object User
WindowsTrees
Forms
Client /Serveur
Bus.
Object
Base Module
Object
ORM
Webservice
XML-RPC
RPC
interface
Core
User
Interface
base
Postgres DB

17
Client /Serveur
• La logique d’OpenERP est entièrement du côté serveur.
• Le client est très simple ‘client léger’; son travail consiste
à demander des données (formulaires, listes, arbres) à
partir du serveur et de les renvoyer.partir du serveur et de les renvoyer.
• Avec cette approche tous les développements sont
réalisés sur le côté serveur.

18

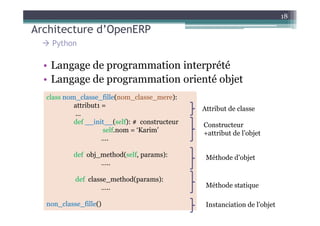

Python
• Langage de programmation interprété
• Langage de programmation orienté objet
class nom_classe_fille(nom_classe_mere):
attribut1 =
...
Attribut de classe
...
def __init__(self): # constructeur
self.nom = ‘Karim’
….
def obj_method(self, params):
…..
def classe_method(params):
…..
non_classe_fille()
Constructeur
+attribut de l’objet
Méthode d’objet
Méthode statique
Instanciation de l’objet

19
XML/RPC
XML-RPC est un protocole RPC (Remote procedure call), une
spécification simple et un ensemble de codes qui permettent à des
processus s'exécutant dans des environnements différents de faire
des appels de méthodes à travers un réseau.
HTTP
Client
Code
to
XML
XML
to
Code
Serveur
<sd:getBookPrice>
<isbn>0321146182</isbn>
</sd:getBookPrice>
<sd:getBookPriceResponse>
<result>24.99</result>
</sd:getBookPriceResponse>
HTTP
Requête Réponse
XML-RPC

20
Object Relational Mapping (ORM)
ORM
Les objets de
l’application
save(params)
Search(params)
…..
Insert
Select
Tables
relationnelles
…..
• Un mapping objet-relationnel est une technique de programmation qui
crée l'illusion d'une base de données orientée objet à partir d'une base de
données relationnelle en définissant des correspondances entre cette base de
données et les objets du langage utilisé.
• C’est une correspondance entre monde objet et monde relationnel
• Cette couche (notamment dans OpenERP) permet de centraliser les
vérifications de la validité des données lors de la sauvegarde, les vérifications
des droits d’accès, ….

Plan du cours
21
Prise en Main et paramétrage d’OpenERP

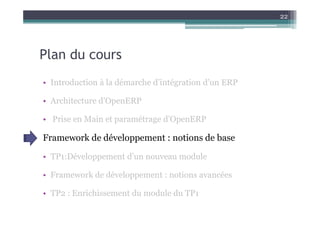

Plan du cours
22
Framework de développement : notions de base

23
Structure modulaire
• OpenERP possède une structure modulaire qui permet
d’ajouter de nouveau modules facilement pour étendre
les fonctionnalités
• Lors de la première installation, on installe le noyau
d’OpenERP + un certain nombres de modules dont led’OpenERP + un certain nombres de modules dont le
module ‘base’ selon de profil d’installation choisit
• De nouveau modules peuvent être développé,
moyennement une connaissance de Python, XML , et de
la structure d’un module OpenERP
• Tous les modules sont localisé dans le répertoire
‘server/addons’

24
Structure d’un module
Pour créer un nouveau modules, il suffit de suivre les
étapes suivantes:
▫ Créer un sous répertoire dans le répertoire ‘addons’
▫ Créer un fichier d’initialisation ‘__init__.py’▫ Créer un fichier d’initialisation ‘__init__.py’
▫ Créer un fichier de description ‘__terp__.py’
▫ Créer un fichier Python pour définir les objets métier
▫ Créer les fichiers XML pour définir les interfaces, les
données de démonstration, et la description des menus
▫ Optionnellement on peut créer des rapports, des wizards ou
des processus métiers

25
fichier __init__.py
• Le fichier __init_.py est exécuté au lancement du
serveur OpenERP, et est utilisé pour indiquer au serveur
les fichiers python à charger
• Si vous créer un fichier ‘module.py’ qui contient la• Si vous créer un fichier ‘module.py’ qui contient la
description de vos objets, vous devez alors écrire dans ce
fichier la ligne suivante :
▫ import module

26
fichier __terp__.py
• __terp__.py est le fichier de description du module il est
composé des éléments suivants :
▫ name le nom du module
▫ version la version du module▫ version la version du module
▫ description la description du module
▫ author l’auteur du module
▫ website website du module
▫ license license du module (default:GPL-2)
▫ depends la liste des modules dont dépend le module
▫ update_xml fichiers à charger à la mise à jour du module
▫ Active true ou false (installable à la création de la base)

27
définition des objets
• Tous les ressources d’OpenERP sont des objets (menus,
rapport, factures, partenaires, …)
• OpenERP contrôle les données de ces objets à travers un ORM
• Le nom des objects est par convention hiérachique
class account_invoice( ):
class account_invoice_line():
class account_transfer():
Nom du module Nom de l’objet

28
• Pour définir un nouveau objet il suffit de définir une nouvelle classe
python et de l’instancier. La classe doit hériter de la classe osv se
trouvant dans le module osv
• Un objet est défini à travers la déclaration de certains attribut
statique prédéfini, dont deux sont obligatoires :_name, et _columns
Description python
statique
Instanciation de
l’objet
class name_of_the_object(osv.osv):
_name = ’name.of.the.object’
_columns = { ... }
_inherit=
_constraints =
_sql_constraints=
_order=
...
name_of_the_object()
Héritage de l’objet
osv

29
• _name = nom de l’objet
• _columns = les attributs de l’objets
• _inherit = le nom de l’objet dont hérite l’objet en cours
• _constraints = les contraintes de l’objet• _constraints = les contraintes de l’objet
• _sql_constraints = sql contraintes sur l’objet
• _order = le nom des attributs de l’objet utilisé pour ordonner les résultats de
recherche
• _defauts = valeurs par défaut des attributs de l’objet
• _sql = code sql éxécuté lors de la création de l’objet
• _table = nom de la table sql, la valeur par défaut étant la valeur de ‘_name’ où
les points ‘.’ remplacé par un underscor ‘_’

30
définition des attributs de l’objet
• Les objets peuvent contenir trois catégories d’attributs
qui sont défini dans le champs _columns:
▫ Les types simples : Entiers, Booléen, String, …▫ Les types simples : Entiers, Booléen, String, …
▫ Les relations : permettent de définir des relations entre
objets (one2many, many2one,…)
▫ Les fonctions : permettent de définir des attributs qui ne
sont pas persisté dans la base de données mais calculés au
moment de leur appel

31
définition des attributs de l’objet : les types simples
• Booléen : fields.boolean(’Field Name’ [, Optional Parameters]),
▫ Ex: ‘received’ = fields.boolean('Received', readonly=True, select=True),
• Integer : fields.integer(’Field Name’ [, Optional Parameters]),
▫ Ex: ‘numero': fields.integer('N° de l'entrée'),
• Float: fields.float(’Field Name’ [, Optional Parameters]),
▫ Ex: 'debit': fields.float('Débit', digits=(16,2)),
• Char : fields.char(’Field Name’, size=n [, Optional Parameters]),
▫ Ex: 'libelle': fields.char('Libellé de l'opération', size=200),
• Text : fields.text(’Field Name’ [, Optional Parameters]),

32
définition des attributs de l’objet : les types simples
• Date : fields.date(’Field Name’ [, Optional Parameters]),
▫ Ex: 'date_operation': fields.date('Date opération'),
• Datetime : fields.datetime(’Field Name’ [, Optional Parameters]),
▫ Ex: 'date_planned': fields.datetime('Scheduled date', required=True),
• Selection: fields.selection(((’key_or_value’, ’string_to_display’),
... ), ’Field Name’ [, Optional Parameters]),
▫ Ex: 'invoice_method': fields.selection([('manual','Manual'),('order','From
Order'),('picking','From Picking')], 'Invoicing Control', required=True,
help="From Order: a draft invoice will be pre-generated…..." ),

33
définition des attributs de l’objet : les types ‘Relations’
• many2one : permet de mettre en relation l’objet en cours avec
un objet parent
▫ Syntaxe : fields.many2one(’other.object.name’, ’Field Name’, optional
parameter)
▫ Ex: 'location_id': fields.many2one('stock.location', 'Destination',▫ Ex: 'location_id': fields.many2one('stock.location', 'Destination',
required=True),
• one2many : permet de mettre en relation l’objet en cours avec
ses objets dérivés
▫ Syntaxe : fields.one2many(’other.object.name’, ’Field relation id’,
’Fieldname’, optional parameter)
▫ Ex: ‘address’: fields.one2many(‘res.partner.address’, ‘partner_id’,
‘Contacts’),

34
définition des attributs de l’objet : les types ‘Relations’
• many2many: permet de définir une relation plusieurs à plusieurs
entre l’objet en cours et un autre objet
▫ Syntaxe : fields.many2many(’other.object.name’, ’relation object’,
’other.object.id’, ’actual.object.id’, ’Field Name’)’other.object.id’, ’actual.object.id’, ’Field Name’)
‘other.object.name’ est l’autre objet de la relation
‘relation object’ est la table qui fait le lien
‘other.object.id’ et ‘actual.object.id’ sont les noms des champs utilisés dans
la table de relation
▫ Ex: ’category_id’: fields.many2many( ’res.partner.category’,
’res_partner_category_rel’, ’partner_id’, ’category_id’, ’Categories’),

35
définition des attributs de l’objet : les types ‘fonctions’
• Un champ de type fonction est un champ qui est calculé
par une fonction ( à l’opposition d’un champ récupéré de
la base de données)
▫ Syntaxe : fields.function(fnct [, Parameters]),▫ Syntaxe : fields.function(fnct [, Parameters]),
• Les paramètres principales sont :
▫ fnct : le nom de la fonction qui calcule la valeur du champ
▫ type : est le type de retour de la fonction
▫ store: indique si on veut enregistrer le champ dans la base de données
▫ method: indique si le champ est calculé par une méthode d’objet ou une
méthode statique de classe
▫ fnct_inv : le nom de la fonction qui permet d’écrire la valeur du champ
dans la base au cas où store=true

36
La signature de la méthode qui calcule la valeur du champ est :
• Si le paramètre ‘Method’=true
▫ def fnct(self, cr, uid, ids, field_name, arg, context)
• Si le paramètre ‘Method’=false
▫ def fnct(cr, table, ids, field_name, arg, context)▫ def fnct(cr, table, ids, field_name, arg, context)
La signature de la méthode qui enregistre la valeur du champ dans la
base de données est :
• Si le paramètre ‘Method’=true
▫ def fnct(self, cr, uid, ids, field_name, field_value, arg, context)
• Si le paramètre ‘Method’=false
▫ def fnct(cr, table, ids, field_name, field_value, arg, context)

37
Exemple :
'minimum_planned_date':fields.function(_minimum_pla
nned_date, fnct_inv=_set_minimum_planned_date,
method=True,store=True, string='Planned Date',
type='datetime', help="This is computed as thetype='datetime', help="This is computed as the
minimum scheduled date of all purchase order lines'
products."),

38

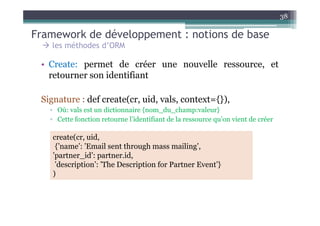

les méthodes d’ORM
• Create: permet de créer une nouvelle ressource, et
retourner son identifiant
Signature : def create(cr, uid, vals, context={}),
▫ Où: vals est un dictionnaire {nom_du_champ:valeur}▫ Où: vals est un dictionnaire {nom_du_champ:valeur}
▫ Cette fonction retourne l’identifiant de la ressource qu’on vient de créer
create(cr, uid,
{’name’: ’Email sent through mass mailing’,
’partner_id’: partner.id,
’description’: ’The Description for Partner Event’}
)

39

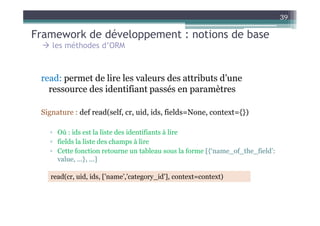

read: permet de lire les valeurs des attributs d’une
ressource des identifiant passés en paramètres
Signature : def read(self, cr, uid, ids, fields=None, context={})Signature : def read(self, cr, uid, ids, fields=None, context={})
▫ Où : ids est la liste des identifiants à lire
▫ fields la liste des champs à lire
▫ Cette fonction retourne un tableau sous la forme [{‘name_of_the_field’:
value, ...}, ...]
read(cr, uid, ids, [’name’,’category_id’], context=context)

40

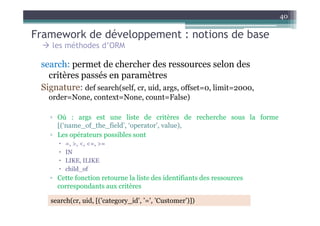

search: permet de chercher des ressources selon des
critères passés en paramètres
Signature: def search(self, cr, uid, args, offset=0, limit=2000,
order=None, context=None, count=False)
▫ Où : args est une liste de critères de recherche sous la forme
[(‘name_of_the_field’, ‘operator’, value),
▫ Les opérateurs possibles sont
=, >, <, <=, >=
IN
LIKE, ILIKE
child_of
▫ Cette fonction retourne la liste des identifiants des ressources
correspondants aux critères
search(cr, uid, [(’category_id’, ’=’, ’Customer’)])

41
browse: permet de récupérer les ressources à travers leurs
identifiants
Signature: def browse(self, cr, uid, select, offset=0, limit=2000)
▫ Où : select est soit :
Entier représentant l’identifiant de la ressource
Liste d’entier représentant la liste des ressources
▫ Cette fonction retourne l’objet ou la liste des objets correspondants aux
identifiants passé en paramètre
browse(cr, uid, contact_id)

42
write: permet de modifier les valeurs des champs d’une
ressource
Signature : def write(self, cr, uid, ids, vals, context={})
▫ Où : ids est la liste des identifiants d’objet à modifier
▫ Vals: un tableau des champs à modifier et leurs valeurs sous la forme
{‘name_of_the_field’: value, ...}
▫ Cette fonction retourne true si l’opération est réussi
write(cr, uid, ids, {’state’:’cancel’})

43

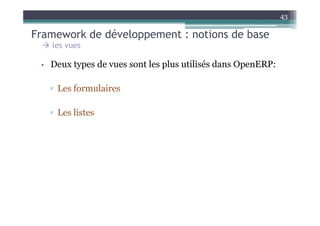

les vues
• Deux types de vues sont les plus utilisés dans OpenERP:
▫ Les formulaires
▫ Les listes▫ Les listes

44
les vues : les formulaires
• Chaque champ est
précédé par un libellé
• les champs sont
placé de gauche à
droite et de haut en
bas, dans l’ordre debas, dans l’ordre de
leur définition dans
la vue
• Chaque page est
divisé en 4 colonnes

45
• Une page de formulaire peut contenir une zone avec plusieurs colonnes qui
correspond à un champ ‘one2many’ (exemple la zone encadré en bleu)
• On peut aussi découper un groupe de colonnes en un nombre de sous colonnes
comme indiqué dans la zone encadrée en vert

46
• On peut aussi diviser la pages en plusieurs onglets comme indiqué ci-dessus
dans la zone encadré en bleu

47
les vues : les listes
• Les listes sont utilisé pour visualiser les données de plusieurs ressources en
même temps
• Les vues listes sont plus simples que les formulaires et ont moins d’options

48
les vues : mise en œuvre
• les vues sont définis dans des fichiers XML possédant la structure suivante
<?xml version="1.0"?>
<openerp>
<data>
[view definitions]
</data>
</openerp>
• Il existe principalement trois tags pour la définition des vues dans OpenERP :
▫ Les tags <record> avec l’attribut model=”ir.ui.view”, qui contiennent la
définition des vues
▫ Les tags <record> avec l’attribut model=”ir.actions.act_window”, qui fait une
correspondance entre les actions et les vues
▫ Les tags <menuitem> qui permettent de créer des menus, et sous-menu et
les fait correspondre à des actions
</openerp>

49
• Les tags <record> avec l’attribut model=”ir.ui.view”, va
contenir plusieurs sous-tag de type <field> pour définir la vue
Une vue de type formulaire
<record model="ir.ui.view" id="view_nom_form">
<field name="name">nom.du.formulaire</field><field name="name">nom.du.formulaire</field>
<field name="model">nom.objet.metier </field>
<field name="type">form </field>
<field name="arch" type="xml">
<form string=‘libellé du formulaire’>
<field name="name" select="1"/>
<field name="periode" select="1" required="True" />
…..
</form>
</field>
</record>
Formulaire

50
• Les tags <record> avec l’attribut model=”ir.ui.view”, va
contenir plusieurs sous-tag de type <field> pour définir la vue
Une vue de type liste
<record model="ir.ui.view" id="view_nom_tree">
<field name="name">nom.du.formulaire</field><field name="name">nom.du.formulaire</field>
<field name="model">nom.objet.metier </field>
<field name="type">tree </field>
<field name="arch" type="xml">
<form string=‘libellé du formulaire’>
<field name="name"/>
<field name="periode" />
…..
</form>
</field>
</record>
Liste

51
Les attributs du tag <field>:
• select : utilisable ou non en recherche
• readonly : oui ou non
• required: oui ou non
• nolabel : un champ avec un libellé ou non• nolabel : un champ avec un libellé ou non
• invisible : un champ et libellé invisible
• domain: restreint les ressources selon un critère
par exemple: domain="[('code','=', 'cash')]"
• on_change: définie une fonction qui est appellé quand la valeur du champ en
cours change
• attrs: définit les valeurs de certain attributs du champ en cours en
fonction d’autre champs, par Ex; attrs="{'readonly':[('periode','=','')]}"

52
les vues : les tags de groupement dans un formulaire
• <notebook> : permettent de séparer une page de formulaire en
plusieurs onglets
▫ <notebook colspan="4">....</notebook>
• <group> permet de regrouper des colonnes et les diviser ensuite en
plusieurs colonnesplusieurs colonnes
Les attributs sont :
▫ Colspan, le nombre de colonnes à utiliser
▫ Col, le nombre de colonne à diviser
▫ String : ajoute un encadré avec le libellé fourni par cet attribut
Exemple: <group col="3" colspan="2"> ….</group>
• <separator> ajoute une ligne de séparation
▫ <separator string="Links" colspan="4"/>

53

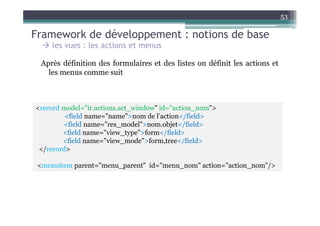

les vues : les actions et menus
Après définition des formulaires et des listes on définit les actions et
les menus comme suit
<record model="ir.actions.act_window" id="action_nom">
<field name="name">nom de l’action</field><field name="name">nom de l’action</field>
<field name="res_model">nom.objet</field>
<field name="view_type">form</field>
<field name="view_mode">form,tree</field>
</record>
<menuitem parent="menu_parent" id="menu_nom" action="action_nom"/>

Cas integration open_erp

Contenu connexe

Tendances

En vedette

Similaire à Cas integration open_erp

Cas integration open_erp
