Workflow Foundation 4.5 avec Visual Studio 2012
Module 3 : Diagrammes de Flux et Diagrammes de
Machines d’Etat
WORKFLOW FOUNDATION 4.5 | MOSTEFAI MOHAMMED AMINE | JUIN 2013 1

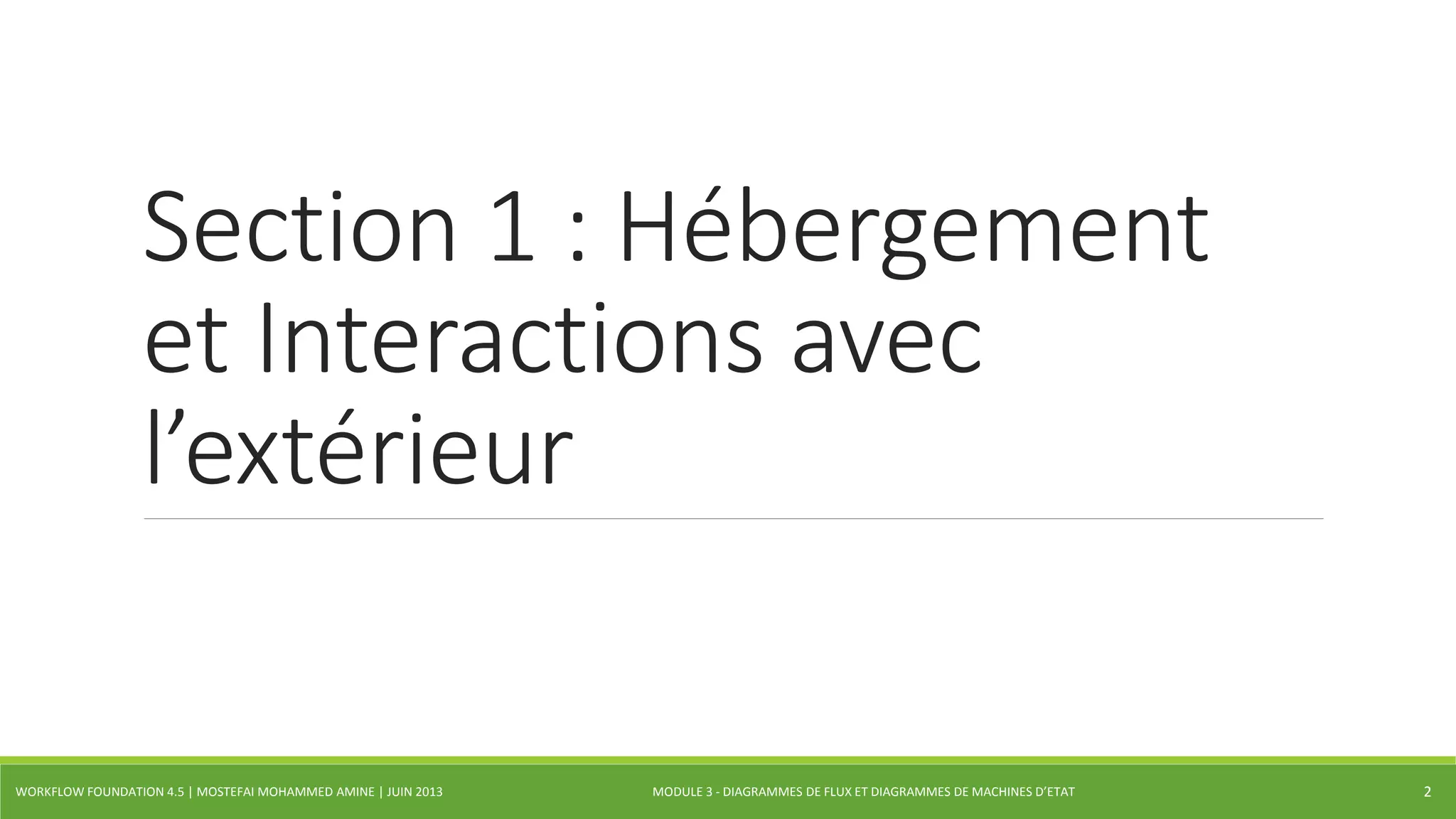

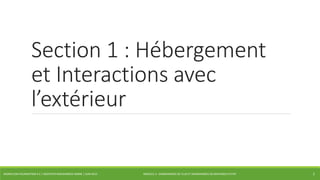

Section 1 : Hébergement
et Interactions avec
l’extérieur
WORKFLOW FOUNDATION 4.5 | MOSTEFAI MOHAMMED AMINE | JUIN 2013 MODULE 3 - DIAGRAMMES DE FLUX ET DIAGRAMMES DE MACHINES D’ETAT
2

MODULE 3 - DIAGRAMMES DE FLUX ET DIAGRAMMES DE MACHINES D’ETAT
SECTION 1 : HÉBERGEMENT ET INTERACTIONS AVEC L’EXTÉRIEUR

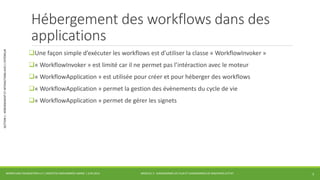

Hébergement des workflows dans des
applications
Une façon simple d’exécuter les workflows est d’utiliser la classe « WorkflowInvoker »
« WorkflowInvoker » est limité car il ne permet pas l’intéraction avec le moteur
« WorkflowApplication » est utilisée pour créer et pour héberger des workflows
« WorkflowApplication » permet la gestion des évènements du cycle de vie
« WorkflowApplication » permet de gérer les signets

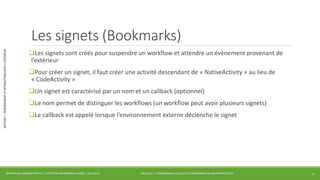

Les signets (Bookmarks)
Les signets sont créés pour suspendre un workflow et attendre un évènement provenant de
l’extérieur
Pour créer un signet, il faut créer une activité descendant de « NativeActivity » au lieu de
« CodeActivity »
Un signet est caractérisé par un nom et un callback (optionnel)
Le nom permet de distinguer les workflows (un workflow peut avoir plusieurs signets)
Le callback est appelé lorsque l’environnement externe déclenche le signet

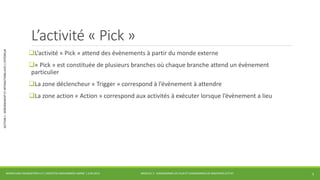

L’activité « Pick »
L’activité « Pick » attend des évènements à partir du monde externe
« Pick » est constituée de plusieurs branches où chaque branche attend un évènement
particulier
La zone déclencheur « Trigger » correspond à l’évènement à attendre
La zone action « Action » correspond aux activités à exécuter lorsque l’évènement a lieu

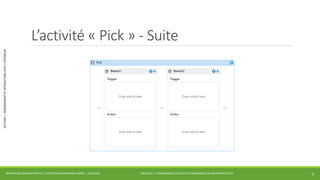

L’activité « Pick » - Suite

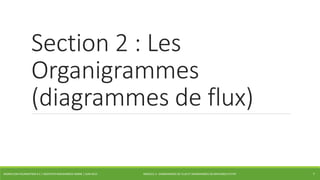

Section 2 : Les
Organigrammes
(diagrammes de flux)
7

SECTION 2: LES ORGANIGRAMMES (DIAGRAMMES DE FLUX)

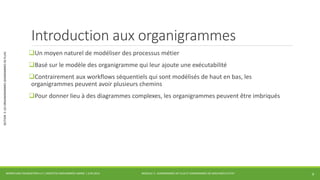

Introduction aux organigrammes
Un moyen naturel de modéliser des processus métier
Basé sur le modèle des organigramme qui leur ajoute une exécutabilité
Contrairement aux workflows séquentiels qui sont modélisés de haut en bas, les
organigrammes peuvent avoir plusieurs chemins
Pour donner lieu à des diagrammes complexes, les organigrammes peuvent être imbriqués

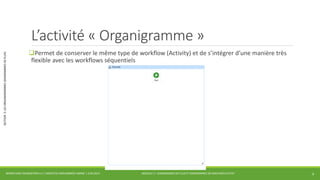

L’activité « Organigramme »
Permet de conserver le même type de workflow (Activity) et de s’intégrer d’une manière très
flexible avec les workflows séquentiels

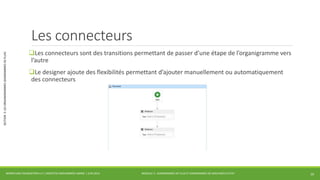

Les connecteurs
Les connecteurs sont des transitions permettant de passer d’une étape de l’organigramme vers
l’autre
Le designer ajoute des flexibilités permettant d’ajouter manuellement ou automatiquement
des connecteurs

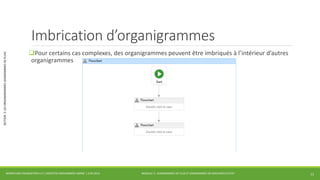

Imbrication d’organigrammes
Pour certains cas complexes, des organigrammes peuvent être imbriqués à l’intérieur d’autres
organigrammes

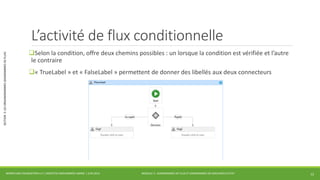

L’activité de flux conditionnelle
Selon la condition, offre deux chemins possibles : un lorsque la condition est vérifiée et l’autre
le contraire
« TrueLabel » et « FalseLabel » permettent de donner des libellés aux deux connecteurs

L’activité multi-décisionnelle (Switch)
Plusieurs branchements possibles selon la condition

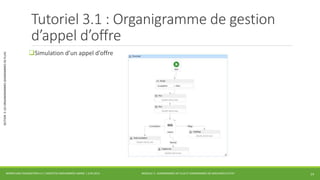

Tutoriel 3.1 : Organigramme de gestion
d’appel d’offre
Simulation d’un appel d’offre

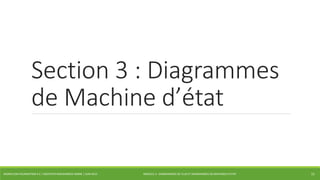

Section 3 : Diagrammes
de Machine d’état
15

SECTION 3 :DIAGRAMMES DE MACHINE D’ÉTAT
Introduction aux machines d’état
La machine d’état modélise une entité du monde réel qui a un cycle de vie composé de
plusieurs états
Les ME ont été supprimés de la version 4.0 puis réintroduits suite à la demande des
développeurs
Comme les organigrammes, les diagrammes de ME s’intègrent avec les workflows classique
grâce à l’activité « Machine d’état »

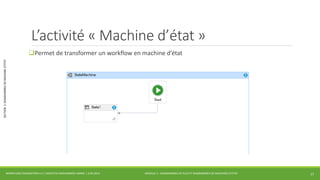

L’activité « Machine d’état »
Permet de transformer un workflow en machine d’état

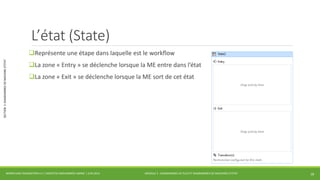

L’état (State)
Représente une étape dans laquelle est le workflow
La zone « Entry » se déclenche lorsque la ME entre dans l’état
La zone « Exit » se déclenche lorsque la ME sort de cet état

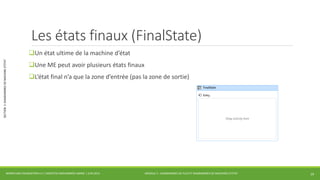

Les états finaux (FinalState)
Un état ultime de la machine d’état
Une ME peut avoir plusieurs états finaux
L’état final n’a que la zone d’entrée (pas la zone de sortie)

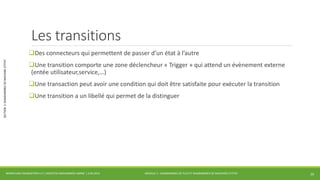

Les transitions
Des connecteurs qui permettent de passer d’un état à l’autre
Une transition comporte une zone déclencheur « Trigger » qui attend un évènement externe
(entée utilisateur,service,…)
Une transaction peut avoir une condition qui doit être satisfaite pour exécuter la transition
Une transition a un libellé qui permet de la distinguer

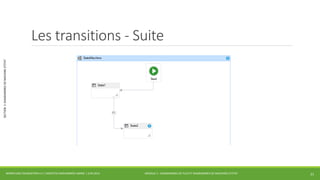

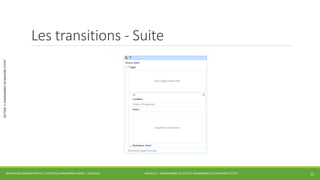

Les transitions - Suite

Les transitions partagées
Plusieurs transitions peuvent partager le même déclencheur mais conduisent vers des états
différents, on parle alors de transitions partagées
Les transitions partagées doivent être distinguées par des
conditions différentes

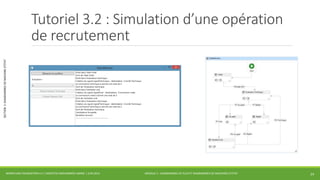

Tutoriel 3.2 : Simulation d’une opération
de recrutement
