1. Workflow Foundation 4.5 avec Visual Studio 2012
Module 1 : Introduction
WORKFLOW FOUNDATION 4.5 | MOSTEFAI MOHAMMED AMINE | JUIN 2013 1

2. MODULE 1 - INTRODUCTION

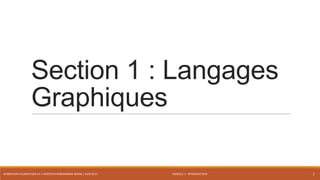

Section 1 : Langages
Graphiques
WORKFLOW FOUNDATION 4.5 | MOSTEFAI MOHAMMED AMINE | JUIN 2013 2

3. MODULE 1 - INTRODUCTION
SECTION1-LANGAGESGRAPHIQUES

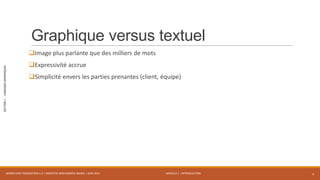

Graphique versus textuel
Image plus parlante que des milliers de mots
Expressivité accrue
Simplicité envers les parties prenantes (client, équipe)
WORKFLOW FOUNDATION 4.5 | MOSTEFAI MOHAMMED AMINE | JUIN 2013 3

4. MODULE 1 - INTRODUCTION
SECTION1-LANGAGESGRAPHIQUES

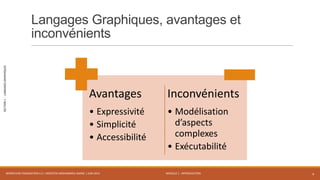

Langages Graphiques, avantages et
inconvénients
WORKFLOW FOUNDATION 4.5 | MOSTEFAI MOHAMMED AMINE | JUIN 2013 4
Avantages
• Expressivité
• Simplicité
• Accessibilité
Inconvénients
• Modélisation
d’aspects
complexes
• Exécutabilité

5. MODULE 1 - INTRODUCTION
SECTION1-LANGAGESGRAPHIQUES

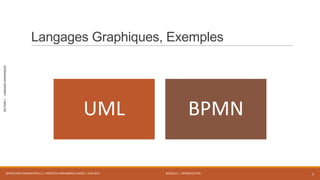

Langages Graphiques, Exemples
WORKFLOW FOUNDATION 4.5 | MOSTEFAI MOHAMMED AMINE | JUIN 2013 5
UML BPMN

6. MODULE 1 - INTRODUCTION
SECTION1-LANGAGESGRAPHIQUES

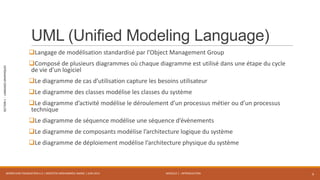

UML (Unified Modeling Language)
Langage de modélisation standardisé par l’Object Management Group
Composé de plusieurs diagrammes où chaque diagramme est utilisé dans une étape du cycle
de vie d’un logiciel
Le diagramme de cas d’utilisation capture les besoins utilisateur
Le diagramme des classes modélise les classes du système
Le diagramme d’activité modélise le déroulement d’un processus métier ou d’un processus
technique
Le diagramme de séquence modélise une séquence d’évènements
Le diagramme de composants modélise l’architecture logique du système
Le diagramme de déploiement modélise l’architecture physique du système
WORKFLOW FOUNDATION 4.5 | MOSTEFAI MOHAMMED AMINE | JUIN 2013 6

7. MODULE 1 - INTRODUCTION
SECTION1-LANGAGESGRAPHIQUES

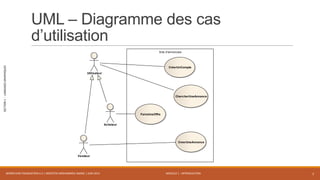

UML – Diagramme des cas
d’utilisation
WORKFLOW FOUNDATION 4.5 | MOSTEFAI MOHAMMED AMINE | JUIN 2013 7
Site d'annonces
Utilisateur
Acheteur
Vendeur
CréerUnCompte
ChercherUneAnnonce
FaireUneOffre
CreerUneAnnonce

8. MODULE 1 - INTRODUCTION
SECTION1-LANGAGESGRAPHIQUES
UML – Diagramme de classes
WORKFLOW FOUNDATION 4.5 | MOSTEFAI MOHAMMED AMINE | JUIN 2013 8
Engin
+ marque: string
+ modele: string
+ getPoids() : double
Voiture
+ nombrePlaces: int
Camion Bus
VoitureTouristique VoitureUtilitaire
+ chargeUtile: double

9. MODULE 1 - INTRODUCTION
SECTION1-LANGAGESGRAPHIQUES
UML – Diagramme d’activité
WORKFLOW FOUNDATION 4.5 | MOSTEFAI MOHAMMED AMINE | JUIN 2013 9
Recevoir Commande
Stock disponible
Approvisionner
Mettre à jour
inventaire
Notifier
[Non]
[Oui]

10. MODULE 1 - INTRODUCTION
SECTION1-LANGAGESGRAPHIQUES
UML – Diagramme de séquence
WORKFLOW FOUNDATION 4.5 | MOSTEFAI MOHAMMED AMINE | JUIN 2013 10
Utilisateur
AlbumManager
original :Album
Copie :Album
opt Copier
[Si liste n'est pas vide est si l'album n'est pas verrouillé]
dupliquerAlbum(int)
getAlbum(int) :
Album
getPhotos() :Photo[*]
liste= :Photo[*]
renommer(String)
copierPhotos(liste)

11. MODULE 1 - INTRODUCTION
SECTION1-LANGAGESGRAPHIQUES

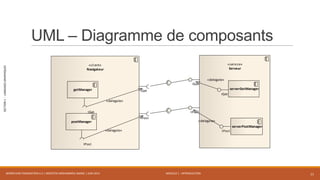

UML – Diagramme de composants
WORKFLOW FOUNDATION 4.5 | MOSTEFAI MOHAMMED AMINE | JUIN 2013 11
«client»
Navigateur
IGet
IPost
getManager
IGet
postManager
IPost
«service»
Serveur
IGet
IPost
serverGetManager
IGet
serverPostManager
IPost
«delegate»
«delegate»
«delegate»
«delegate»

12. MODULE 1 - INTRODUCTION
SECTION1-LANGAGESGRAPHIQUES

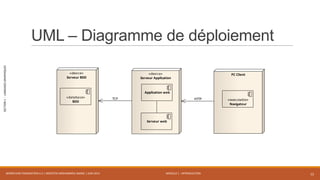

UML – Diagramme de déploiement
WORKFLOW FOUNDATION 4.5 | MOSTEFAI MOHAMMED AMINE | JUIN 2013 12
«device»
Serveur BDD
«database»
BDD
«device»
Serveur Application
Application web
Serveur web
PC Client
«executable»
Navigateur
TCP HTTP

13. MODULE 1 - INTRODUCTION
SECTION1-LANGAGESGRAPHIQUES

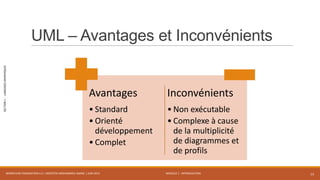

UML – Avantages et Inconvénients
WORKFLOW FOUNDATION 4.5 | MOSTEFAI MOHAMMED AMINE | JUIN 2013 13
Avantages
• Standard
• Orienté
développement
• Complet
Inconvénients
• Non exécutable
• Complexe à cause
de la multiplicité
de diagrammes et
de profils

14. MODULE 1 - INTRODUCTION
SECTION1-LANGAGESGRAPHIQUES

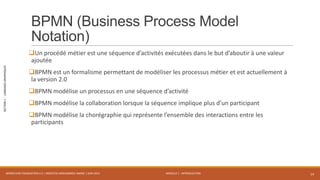

BPMN (Business Process Model
Notation)
Un procédé métier est une séquence d’activités exécutées dans le but d’aboutir à une valeur
ajoutée
BPMN est un formalisme permettant de modéliser les processus métier et est actuellement à
la version 2.0
BPMN modélise un processus en une séquence d’activité
BPMN modélise la collaboration lorsque la séquence implique plus d’un participant
BPMN modélise la chorégraphie qui représente l’ensemble des interactions entre les
participants
WORKFLOW FOUNDATION 4.5 | MOSTEFAI MOHAMMED AMINE | JUIN 2013 14

15. MODULE 1 - INTRODUCTION
SECTION1-LANGAGESGRAPHIQUES

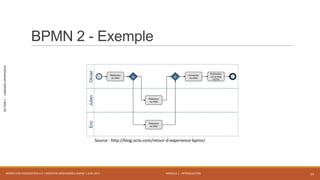

BPMN 2 - Exemple
WORKFLOW FOUNDATION 4.5 | MOSTEFAI MOHAMMED AMINE | JUIN 2013 15
Source : http://blog.octo.com/retour-d-experience-bpmn/

16. MODULE 1 - INTRODUCTION
SECTION1-LANGAGESGRAPHIQUES

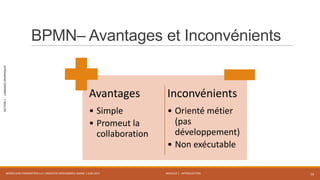

BPMN– Avantages et Inconvénients
WORKFLOW FOUNDATION 4.5 | MOSTEFAI MOHAMMED AMINE | JUIN 2013 16
Avantages
• Simple
• Promeut la
collaboration
Inconvénients
• Orienté métier
(pas
développement)
• Non exécutable

17. MODULE 1 - INTRODUCTION
SECTION1-LANGAGESGRAPHIQUES

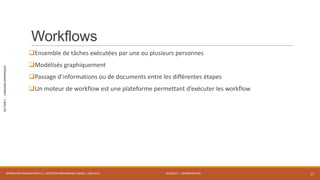

Workflows
Ensemble de tâches exécutées par une ou plusieurs personnes
Modélisés graphiquement
Passage d’informations ou de documents entre les différentes étapes
Un moteur de workflow est une plateforme permettant d’exécuter les workflow
WORKFLOW FOUNDATION 4.5 | MOSTEFAI MOHAMMED AMINE | JUIN 2013 17

18. MODULE 1 - INTRODUCTION
SECTION1-LANGAGESGRAPHIQUES

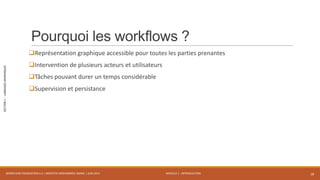

Pourquoi les workflows ?
Représentation graphique accessible pour toutes les parties prenantes
Intervention de plusieurs acteurs et utilisateurs
Tâches pouvant durer un temps considérable
Supervision et persistance
WORKFLOW FOUNDATION 4.5 | MOSTEFAI MOHAMMED AMINE | JUIN 2013 18

19. MODULE 1 - INTRODUCTION

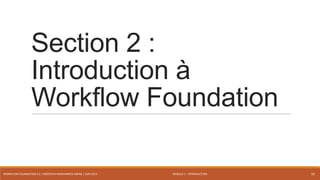

Section 2 :
Introduction à
Workflow Foundation
WORKFLOW FOUNDATION 4.5 | MOSTEFAI MOHAMMED AMINE | JUIN 2013 19

20. MODULE 1 - INTRODUCTION
SECTION2–INTRODUCTIONÀWORKFLOWFOUNDATION

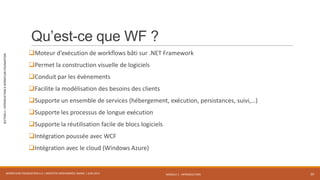

Qu’est-ce que WF ?
Moteur d’exécution de workflows bâti sur .NET Framework
Permet la construction visuelle de logiciels
Conduit par les évènements
Facilite la modélisation des besoins des clients
Supporte un ensemble de services (hébergement, exécution, persistances, suivi,…)
Supporte les processus de longue exécution
Supporte la réutilisation facile de blocs logiciels
Intégration poussée avec WCF
Intégration avec le cloud (Windows Azure)
WORKFLOW FOUNDATION 4.5 | MOSTEFAI MOHAMMED AMINE | JUIN 2013 20

21. MODULE 1 - INTRODUCTION
SECTION2–INTRODUCTIONÀWORKFLOWFOUNDATION

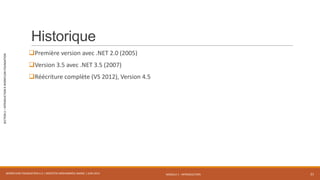

Historique
Première version avec .NET 2.0 (2005)
Version 3.5 avec .NET 3.5 (2007)
Réécriture complète (VS 2012), Version 4.5
WORKFLOW FOUNDATION 4.5 | MOSTEFAI MOHAMMED AMINE | JUIN 2013 21

22. MODULE 1 - INTRODUCTION
SECTION2–INTRODUCTIONÀWORKFLOWFOUNDATION

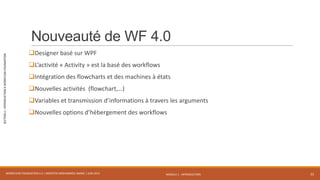

Nouveauté de WF 4.0
Designer basé sur WPF
L’activité « Activity » est la basé des workflows
Intégration des flowcharts et des machines à états
Nouvelles activités (flowchart,…)
Variables et transmission d’informations à travers les arguments
Nouvelles options d’hébergement des workflows
WORKFLOW FOUNDATION 4.5 | MOSTEFAI MOHAMMED AMINE | JUIN 2013 22

23. MODULE 1 - INTRODUCTION
SECTION2–INTRODUCTIONÀWORKFLOWFOUNDATION
Nouveauté de WF 4.5
Versionnement des workflows
Activité « NoPersistScope » qui empêche la persistance de ses activités enfants
Amélioration du designer (recherche)
Expressions en C#
Ajout d’annotations dans le designer
WORKFLOW FOUNDATION 4.5 | MOSTEFAI MOHAMMED AMINE | JUIN 2013 23

24. MODULE 1 - INTRODUCTION
SECTION2–INTRODUCTIONÀWORKFLOWFOUNDATION
Composants de WF 4.5
WORKFLOW FOUNDATION 4.5 | MOSTEFAI MOHAMMED AMINE | JUIN 2013 24
Moteur
d’exécution
Activités Workflows Designer
Gestion des
données
Persistance Suivi

25. MODULE 1 - INTRODUCTION
SECTION2–INTRODUCTIONÀWORKFLOWFOUNDATION

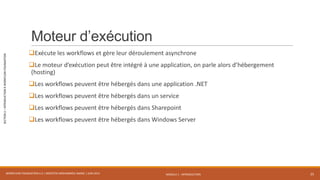

Moteur d’exécution
Exécute les workflows et gère leur déroulement asynchrone
Le moteur d’exécution peut être intégré à une application, on parle alors d’hébergement
(hosting)
Les workflows peuvent être hébergés dans une application .NET
Les workflows peuvent être hébergés dans un service
Les workflows peuvent être hébergés dans Sharepoint
Les workflows peuvent être hébergés dans Windows Server
WORKFLOW FOUNDATION 4.5 | MOSTEFAI MOHAMMED AMINE | JUIN 2013 25

26. MODULE 1 - INTRODUCTION
SECTION2–INTRODUCTIONÀWORKFLOWFOUNDATION

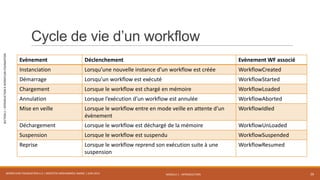

Cycle de vie d’un workflow
WORKFLOW FOUNDATION 4.5 | MOSTEFAI MOHAMMED AMINE | JUIN 2013 26
Evènement Déclenchement Evènement WF associé
Instanciation Lorsqu’une nouvelle instance d’un workflow est créée WorkflowCreated
Démarrage Lorsqu’un workflow est exécuté WorkflowStarted
Chargement Lorsque le workflow est chargé en mémoire WorkflowLoaded
Annulation Lorsque l’exécution d’un workflow est annulée WorkflowAborted
Mise en veille Lorsque le workflow entre en mode veille en attente d’un
évènement
WorkflowIdled
Déchargement Lorsque le workflow est déchargé de la mémoire WorkflowUnLoaded
Suspension Lorsque le workflow est suspendu WorkflowSuspended
Reprise Lorsque le workflow reprend son exécution suite à une
suspension
WorkflowResumed

27. MODULE 1 - INTRODUCTION
SECTION2–INTRODUCTIONÀWORKFLOWFOUNDATION

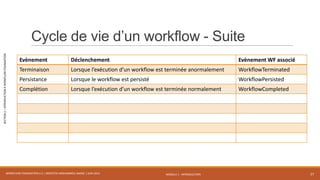

Cycle de vie d’un workflow - Suite
WORKFLOW FOUNDATION 4.5 | MOSTEFAI MOHAMMED AMINE | JUIN 2013 27
Evènement Déclenchement Evènement WF associé
Terminaison Lorsque l’exécution d’un workflow est terminée anormalement WorkflowTerminated
Persistance Lorsque le workflow est persisté WorkflowPersisted
Complétion Lorsque l’exécution d’un workflow est terminée normalement WorkflowCompleted

28. MODULE 1 - INTRODUCTION
SECTION2–INTRODUCTIONÀWORKFLOWFOUNDATION

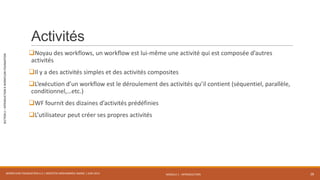

Activités
Noyau des workflows, un workflow est lui-même une activité qui est composée d’autres
activités
Il y a des activités simples et des activités composites
L’exécution d’un workflow est le déroulement des activités qu’il contient (séquentiel, parallèle,
conditionnel,…etc.)
WF fournit des dizaines d’activités prédéfinies
L’utilisateur peut créer ses propres activités
WORKFLOW FOUNDATION 4.5 | MOSTEFAI MOHAMMED AMINE | JUIN 2013 28

29. MODULE 1 - INTRODUCTION
SECTION2–INTRODUCTIONÀWORKFLOWFOUNDATION
Type Description Exemples
Contrôle de flux Contrôle le séquencement (parallèle, séquentiel,
conditionnel, boucle) des activités
DoWhile, ForEach, Parallel
Graphes de flux Workflows conformes aux graphes de flux Flowchart, FlowDecision

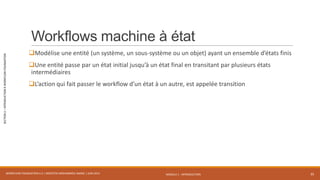

Machine à états Workflows conformes aux machines à états/transitions StateMachine, State
Messagerie Inclusion de messages provenant de sources externes Send, Receive
Exécution Des activités qui interagissent avec le moteur d’exécution Persist, TerminateWorkflow
Primitives Activités primitives Assign, Delay, WriteLine
Transactions Permettent l’exécution transactionnelle des activités TransactionScope, Compensate
Collections Activités traitant des collections d’objets AddToCollection
Erreurs Gestion des erreurs et des exceptions TryCatch, Throw

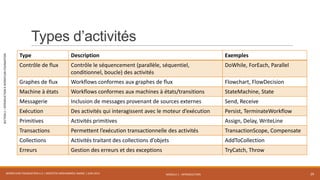

Types d’activités
WORKFLOW FOUNDATION 4.5 | MOSTEFAI MOHAMMED AMINE | JUIN 2013 29

30. MODULE 1 - INTRODUCTION
SECTION2–INTRODUCTIONÀWORKFLOWFOUNDATION

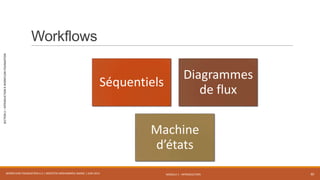

Workflows
WORKFLOW FOUNDATION 4.5 | MOSTEFAI MOHAMMED AMINE | JUIN 2013 30

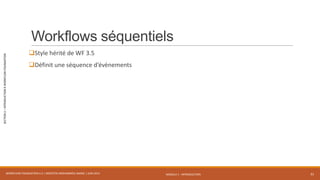

Séquentiels
Diagrammes
de flux
Machine
d’états

31. MODULE 1 - INTRODUCTION
SECTION2–INTRODUCTIONÀWORKFLOWFOUNDATION
Workflows séquentiels
Style hérité de WF 3.5
Définit une séquence d’évènements
WORKFLOW FOUNDATION 4.5 | MOSTEFAI MOHAMMED AMINE | JUIN 2013 31

32. MODULE 1 - INTRODUCTION
SECTION2–INTRODUCTIONÀWORKFLOWFOUNDATION

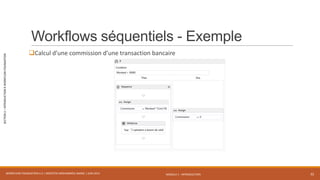

Workflows séquentiels - Exemple
Calcul d’une commission d’une transaction bancaire
WORKFLOW FOUNDATION 4.5 | MOSTEFAI MOHAMMED AMINE | JUIN 2013 32

33. MODULE 1 - INTRODUCTION
SECTION2–INTRODUCTIONÀWORKFLOWFOUNDATION

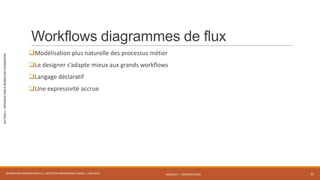

Workflows diagrammes de flux
Modélisation plus naturelle des processus métier
Le designer s’adapte mieux aux grands workflows
Langage déclaratif
Une expressivité accrue
WORKFLOW FOUNDATION 4.5 | MOSTEFAI MOHAMMED AMINE | JUIN 2013 33

34. MODULE 1 - INTRODUCTION
SECTION2–INTRODUCTIONÀWORKFLOWFOUNDATION

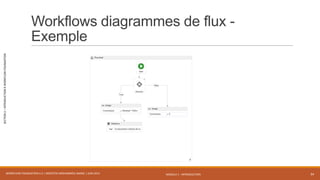

Workflows diagrammes de flux -
Exemple
WORKFLOW FOUNDATION 4.5 | MOSTEFAI MOHAMMED AMINE | JUIN 2013 34

35. MODULE 1 - INTRODUCTION
SECTION2–INTRODUCTIONÀWORKFLOWFOUNDATION
Workflows machine à état
Modélise une entité (un système, un sous-système ou un objet) ayant un ensemble d’états finis
Une entité passe par un état initial jusqu’à un état final en transitant par plusieurs états
intermédiaires
L’action qui fait passer le workflow d’un état à un autre, est appelée transition
WORKFLOW FOUNDATION 4.5 | MOSTEFAI MOHAMMED AMINE | JUIN 2013 35

36. MODULE 1 - INTRODUCTION
SECTION2–INTRODUCTIONÀWORKFLOWFOUNDATION
Workflows machine à états- Exemple
WORKFLOW FOUNDATION 4.5 | MOSTEFAI MOHAMMED AMINE | JUIN 2013 36

37. MODULE 1 - INTRODUCTION
SECTION2–INTRODUCTIONÀWORKFLOWFOUNDATION

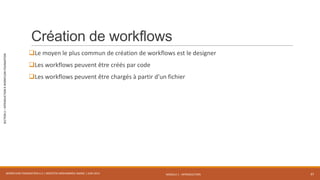

Création de workflows
Le moyen le plus commun de création de workflows est le designer
Les workflows peuvent être créés par code
Les workflows peuvent être chargés à partir d’un fichier
WORKFLOW FOUNDATION 4.5 | MOSTEFAI MOHAMMED AMINE | JUIN 2013 37

38. MODULE 1 - INTRODUCTION
SECTION2–INTRODUCTIONÀWORKFLOWFOUNDATION

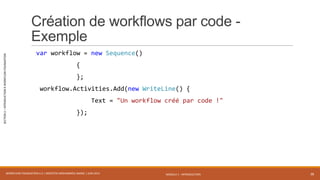

Création de workflows par code -
Exemple
var workflow = new Sequence()
{
};
workflow.Activities.Add(new WriteLine() {
Text = "Un workflow créé par code !"
});
WORKFLOW FOUNDATION 4.5 | MOSTEFAI MOHAMMED AMINE | JUIN 2013 38

39. MODULE 1 - INTRODUCTION
SECTION2–INTRODUCTIONÀWORKFLOWFOUNDATION
Workflow dans un fichier XML - Exemple
<Activity mc:Ignorable="sap sap2010 sads" x:Class="Demo1.XmlWorkflow"
sap2010:ExpressionActivityEditor.ExpressionActivityEditor="C#« xmlns=http://schemas.microsoft.com/netfx/2009/xaml/activities
xmlns:mc=http://schemas.openxmlformats.org/markup-compatibility/2006
xmlns:sads="http://schemas.microsoft.com/netfx/2010/xaml/activities/debugger"
<WriteLine Text="Un workflow chargé à partir d'un fichier" sap2010:WorkflowViewState.IdRef="WriteLine_1"
sads:DebugSymbol.Symbol="dzxGOlxGb3JtYXRpb25XRlxEZW1vc1xDaGFwaXRyZSAxXERlbW8xXERlbW8xXFhtbFdvcmtmbG93LnhhbWwCIw
MjlwECAQEjEyMzAgEC" />
<sap2010:WorkflowViewState.IdRef>Demo1.XmlWorkflow_1</sap2010:WorkflowViewState.IdRef>
<sap2010:WorkflowViewState.ViewStateManager>
<sap2010:ViewStateManager>
<sap2010:ViewStateData Id="WriteLine_1" sap:VirtualizedContainerService.HintSize="211,62" />
<sap2010:ViewStateData Id="Demo1.XmlWorkflow_1" sap:VirtualizedContainerService.HintSize="251,142" />
</sap2010:ViewStateManager>
</sap2010:WorkflowViewState.ViewStateManager>
</Activity>
WORKFLOW FOUNDATION 4.5 | MOSTEFAI MOHAMMED AMINE | JUIN 2013 39

40. MODULE 1 - INTRODUCTION
SECTION2–INTRODUCTIONÀWORKFLOWFOUNDATION
Le Designer
Editeur graphique qui est conjonction avec la boîte à outils, facilite la création et l’édition de
workflows
Conçu en WPF pour rendre plus souple l’édition de workflows
Facilite des opérations telles que le zoom, l’organisation de workflows complexes et la
navigation dans un workflow
Peut être intégré à une application externe pour modifier un workflow en dehors de Visual
Studio
WORKFLOW FOUNDATION 4.5 | MOSTEFAI MOHAMMED AMINE | JUIN 2013 40

41. MODULE 1 - INTRODUCTION
SECTION2–INTRODUCTIONÀWORKFLOWFOUNDATION

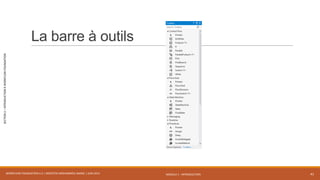

La barre à outils
WORKFLOW FOUNDATION 4.5 | MOSTEFAI MOHAMMED AMINE | JUIN 2013 41

42. MODULE 1 - INTRODUCTION
SECTION2–INTRODUCTIONÀWORKFLOWFOUNDATION

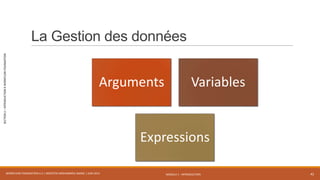

La Gestion des données
WORKFLOW FOUNDATION 4.5 | MOSTEFAI MOHAMMED AMINE | JUIN 2013 42
Arguments Variables
Expressions

43. MODULE 1 - INTRODUCTION
SECTION2–INTRODUCTIONÀWORKFLOWFOUNDATION

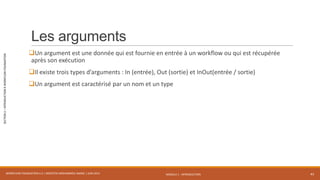

Les arguments
Un argument est une donnée qui est fournie en entrée à un workflow ou qui est récupérée
après son exécution
Il existe trois types d’arguments : In (entrée), Out (sortie) et InOut(entrée / sortie)
Un argument est caractérisé par un nom et un type
WORKFLOW FOUNDATION 4.5 | MOSTEFAI MOHAMMED AMINE | JUIN 2013 43

44. MODULE 1 - INTRODUCTION
SECTION2–INTRODUCTIONÀWORKFLOWFOUNDATION

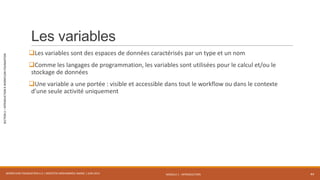

Les variables
Les variables sont des espaces de données caractérisés par un type et un nom
Comme les langages de programmation, les variables sont utilisées pour le calcul et/ou le
stockage de données
Une variable a une portée : visible et accessible dans tout le workflow ou dans le contexte
d’une seule activité uniquement
WORKFLOW FOUNDATION 4.5 | MOSTEFAI MOHAMMED AMINE | JUIN 2013 44

45. MODULE 1 - INTRODUCTION
SECTION2–INTRODUCTIONÀWORKFLOWFOUNDATION

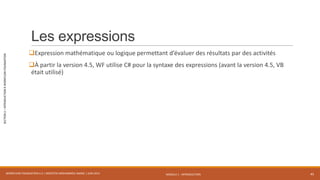

Les expressions
Expression mathématique ou logique permettant d’évaluer des résultats par des activités
À partir la version 4.5, WF utilise C# pour la syntaxe des expressions (avant la version 4.5, VB
était utilisé)
WORKFLOW FOUNDATION 4.5 | MOSTEFAI MOHAMMED AMINE | JUIN 2013 45

46. MODULE 1 - INTRODUCTION
SECTION2–INTRODUCTIONÀWORKFLOWFOUNDATION

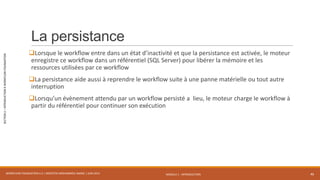

La persistance
Lorsque le workflow entre dans un état d’inactivité et que la persistance est activée, le moteur
enregistre ce workflow dans un référentiel (SQL Server) pour libérer la mémoire et les
ressources utilisées par ce workflow
La persistance aide aussi à reprendre le workflow suite à une panne matérielle ou tout autre
interruption
Lorsqu’un évènement attendu par un workflow persisté a lieu, le moteur charge le workflow à
partir du référentiel pour continuer son exécution
WORKFLOW FOUNDATION 4.5 | MOSTEFAI MOHAMMED AMINE | JUIN 2013 46

47. MODULE 1 - INTRODUCTION
SECTION2–INTRODUCTIONÀWORKFLOWFOUNDATION
Le suivi
Les outils de suivi permettent de fournir des indicateurs sur l’état et sur l’avancement d’un
workflow
Ces indicateurs permettent de prendre des décisions de débogage ou sur l’utilisation ou
l’optimisation des ressources système
WORKFLOW FOUNDATION 4.5 | MOSTEFAI MOHAMMED AMINE | JUIN 2013 47

48. MODULE 1 - INTRODUCTION

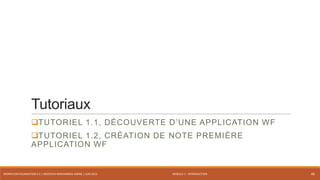

Tutoriaux
TUTORIEL 1.1, DÉCOUVERTE D’UNE APPLICATION WF
TUTORIEL 1.2, CRÉATION DE NOTE PREMIÈRE
APPLICATION WF
WORKFLOW FOUNDATION 4.5 | MOSTEFAI MOHAMMED AMINE | JUIN 2013 48
