La brochure décrit le système de supervision de processus SIMATIC WinCC, qui fait partie de l'automatisation totalement intégrée de Siemens, optimisant la productivité industrielle grâce à ses six propriétés systémiques. Ce système offre des solutions modulables pour la configuration, le diagnostic et la sécurité, tout en garantissant une robustesse et une disponibilité élevées. En intégrant des outils et des interfaces standard, WinCC permet également une gestion efficace des données de production et l'optimisation des processus.

1. SIMATIC WinCC
Supervision de process avec Plant Intelligence
Brochure · Avril 2012
SIMATIC HMI
Answers for industry.
© Siemens AG 2012

2. 2 Propriétés système
Totally Integrated Automation
Misez sur de nouveaux critères de productivité
au service d'atouts concurrentiels durables
Totally Integrated Automation
En réponse à la pression internationale croissante de la
concurrence, il est aujourd'hui plus que jamais impor-
tant d'exploiter à fond tous les potentiels d'optimisation
– sur l'ensemble du cycle de vue d'une machine ou
d'une installation.
Des processus optimisés permettent de réduire le coût
total de possession (TCO), de réduire le temps entre la
conception et la commercialisation et d'améliorer la
qualité. Cet équilibre parfait entre qualité, temps et
coûts et plus que jamais le facteur décisif de la réussite
industrielle.
© Siemens AG 2012

3. Totally Integrated Automation 3
Totally Integrated Automation répond de façon optimale à
toutes les exigences tout en étant ouvert aux standards inter-
nationaux et aux systèmes d'autres constructeurs. Avec ses six
propriétés système (ingénierie, communication, diagnostic,
sûreté de fonctionnement (Safety), sécurité des données
(Security) et robustesse, Totally Integrated Automation prend
en charge l'ensemble du cycle de vie d'une machine ou d'une
installation. L'architecture système complète offre pour cela
des solutions globales pour chaque segment d'automatisation
sur la base d'une palette de produits globale.
SIMATIC : une automatisation plus efficace –
et méthodique
SIMATIC, le coeur du système Totally Integrated Automation,
englobe une grande diversité de produits et de systèmes stan-
dardisés, flexibles et échelonnables, tels que la supervision de
processus avec SIMATIC WinCC que nous vous présentons
dans la présente publication.
SIMATIC est aujourd'hui considéré comme le numéro un mon-
dial de l'automatisation. Ceci s'explique dans une large mesu-
re par le fait que SIMATIC possède les six propriétés de
Totally Integrated Automation :
• Ingénierie
• Communication
• Diagnostic
• Sûreté de fonctionnement (Safety)
• Sécurité des données (Security)
• Robustesse
SIMATIC dispose en outre de deux propriétés système
supplémentaires :
• Fonctions technologiques
• Disponibilité élevée
Vous trouverez plus d'informations sur les propriétés système
et les avantages qui en découlent au chapitre "Propriétés
système".
Contenu
Texte
SIMATIC WinCC
Propriétés du système . . . . . . . . . . . . . . . . . . . . . . . . . 4
SIMATIC WinCC – Système de base
Visibilité accrue sur la production . . . . . . . . . . . . . . . . 6
Points forts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Utilisation universelle . . . . . . . . . . . . . . . . . . . . . . . . . 11
Toutes les fonctions IHM intégrées . . . . . . . . . . . . . . 13
Configuration simple et efficace . . . . . . . . . . . . . . . . 17
Entièrement échelonnable – également via le Web . 19
Standards ouverts pour simplifier l'intégration . . . . . 21

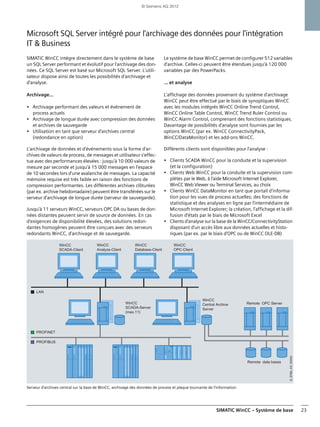

Microsoft SQL Server intégré pour l'archivage des
données pour l'intégration IT & Business. . . . . . . . . . 23
Transparence accrue sur la production grâce à
Plant Intelligence . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Partie intégrante de Totally Integrated Automation . 25
Possibilités de raccordement . . . . . . . . . . . . . . . . . . . 26
Caractéristiques techniques . . . . . . . . . . . . . . . . . . . . 27
SIMATIC WinCC – Les options
WinCC/Server – Conception de systèmes
client/serveur. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
WinCC/Central Archive Server (CAS) –
Archivage centralisé . . . . . . . . . . . . . . . . . . . . . . . . . . 30
WinCC/WebNavigator – Conduite et supervision
via le Web . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
WinCC Calendar Options – Utilisation des
fonctions de calendrier. . . . . . . . . . . . . . . . . . . . . . . . 33
WinCC/DataMonitor – Visualiser les processus,
analyser et diffuser les données. . . . . . . . . . . . . . . . . 34
WinCC/DowntimeMonitor – Saisie et
analyse des temps d'arrêt . . . . . . . . . . . . . . . . . . . . . 36

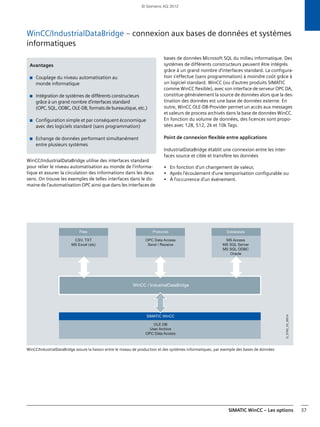

WinCC/IndustrialDataBridge – Connexion aux
bases de données et systèmes informatiques . . . . . . 37
WinCC/ConnectivityPack, WinCC/ConnectivityStation –
Accès à WinCC via OPC & WinCC OLE-DB. . . . . . . . . . . 39
Téléconduite WinCC/TeleControl . . . . . . . . . . . . . . . . 40

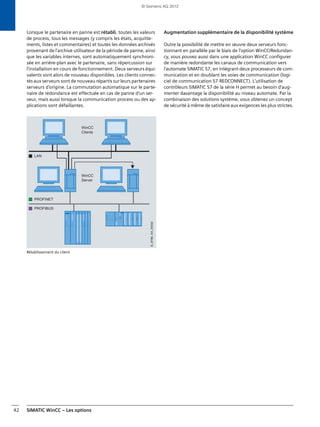

WinCC/Redundancy – Amélioration de la disponibilité
du système grâce à la redondance . . . . . . . . . . . . . . . 41
WinCC/ProAgent – Disponibilité accrue grâce
au diagnostic de process . . . . . . . . . . . . . . . . . . . . . . 43

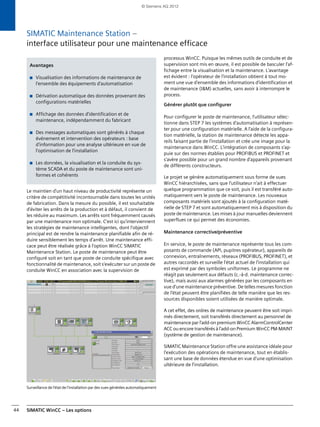

SIMATIC Maintenance Station – Interface
utilisateur pour une maintenance efficace . . . . . . . . 44
WinCC/Audit – Traçabilité des opérations de
conduite et des modifications par audit trails . . . . . . 45
WinCC/ChangeControl – Traçabilité
des modifications de projet . . . . . . . . . . . . . . . . . . . . 46
WinCC/UserArchives – Gestion des enregistrements. . 46
WinCC/ODK – Open Development Kit . . . . . . . . . . . . 47
WinCC/IndustrialX – Création d'objets
ActiveX personnalisés. . . . . . . . . . . . . . . . . . . . . . . . . 48

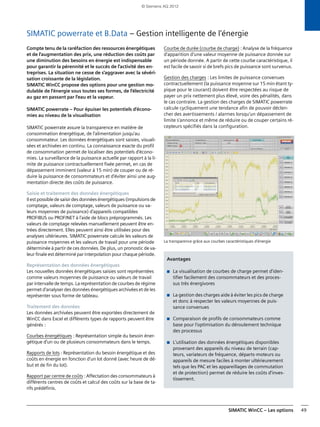

SIMATIC powerrate et B.Data – Gestion intelligente
de l'énergie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49
© Siemens AG 2012

4. 4 Propriétés système
Propriétés système
Rendement d'ingénierie maximal –
dans toutes les phases du cycle de vie de la machine et de l'installation
Avec SIMATIC, vous misez sur un environnement d'ingénierie cohérent. Un logiciel efficace vous ac-
compagne durant l'ensemble du cycle de vie de votre machine ou de votre installation – depuis les
études préliminaires et la conception jusqu'à la mise en service, à l'exploitation et à la modernisation,
en passant par la configuration et la programmation. Grâce à sa souplesse d'intégration et à des inter-
faces harmonisées, le logiciel SIMATIC assure une cohérence élevée des données - sur l'ensemble du
processus d'ingénierie.
Avec le TIA Portal (Totally Integrated Automation Portal), Siemens redéfinit l‘ingénierie. Le nouvel en-
vironnement de développement TIA Portal réunit les outils logiciels d‘automatisation SIMATIC STEP 7,
SIMATIC WinCC et SINAMICS StartDrive en un environnement commun.
Réduction au minimum des temps d'immobilisation –
grâce à des concepts de diagnostic efficaces
Tous les produits SIMATIC intègrent des fonctions de diagnostic qui permettent de détecter
les dérangements et d'y remédier efficacement - pour une disponibilité accrue du système.
Et même pour des installations de grande ampleur, vous disposez avec la Maintenance
Station d'une vue harmonisée des informations relatives à l'entretien de tous les composants
d'automatisation.
Protection des personnes et des machines –
dans le cadre d'un système global cohérent
SIMATIC Safety Integrated offre des produits certifiés par le TÜV (contrôle technique alle-
mand) et qui simplifient le respect des normes applicables : CEI 62061 jusqu'à SIL 3,
EN ISO 13849-1 jusqu'à PL e ainsi que EN 954-1. Grâce à l'intégration des techniques de sécu-
rité dans la technique standard, il suffit d'un seul automate, d'une seule périphérie et d'un
seul système de bus. Ainsi, les avantages du système et les fonctionnalités étendues de
SIMATIC sont également disponibles pour les applications de sécurité.
IngénierieCommunicationDiagnostic
Une transparence maximale des données à tous les niveaux d'automatisation –
sur la base de standards éprouvés
Avec SIMATIC, vous disposez de toutes les conditions nécessaires pour une cohérence sans
restrictions de la communication – et donc pour une visibilité maximale à tous les niveaux, du
niveau de terrain et de conduite jusqu'au niveau de gestion de l'entreprise en passant par le
niveau de gestion de l'exploitation. SIMATIC mise sur des standards internationaux non pro-
priétaires qui peuvent être combinés de manière flexible : PROFINET, le principal standard
Industrial Ethernet, et PROFIBUS, le numéro un mondial des bus de terrain.
Safety © Siemens AG 2012

5. Propriétés système 5

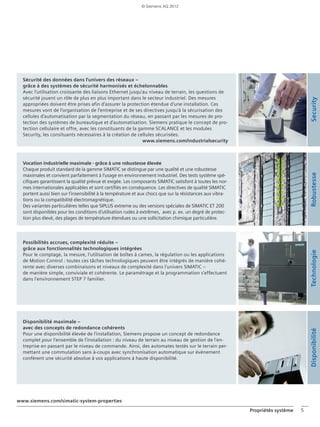

Sécurité des données dans l'univers des réseaux –
grâce à des systèmes de sécurité harmonisés et échelonnables
Avec l‘utilisation croissante des liaisons Ethernet jusqu‘au niveau de terrain, les questions de
sécurité jouent un rôle de plus en plus important dans le secteur industriel. Des mesures
appropriées doivent être prises afin d‘assurer la protection étendue d‘une installation. Ces
mesures vont de l‘organisation de l‘entreprise et de ses directives jusqu‘à la sécurisation des
cellules d‘automatisation par la segmentation du réseau, en passant par les mesures de pro-
tection des systèmes de bureautique et d‘automatisation. Siemens pratique le concept de pro-
tection cellulaire et offre, avec les constituants de la gamme SCALANCE et les modules
Security, les consituants nécessaires à la création de cellules sécurisées.
www.siemens.com/industrialsecurity
Vocation industrielle maximale - grâce à une robustesse élevée
Chaque produit standard de la gamme SIMATIC se distingue par une qualité et une robustesse
maximales et convient parfaitement à l'usage en environnement industriel. Des tests système spé-
cifiques garantissent la qualité prévue et exigée. Les composants SIMATIC satisfont à toutes les nor-
mes internationales applicables et sont certifiés en conséquence. Les directives de qualité SIMATIC
portent aussi bien sur l'insensibilité à la température et aux chocs que sur la résistances aux vibra-
tions ou la compatibilité électromagnétique.
Des variantes particulières telles que SIPLUS extreme ou des versions spéciales de SIMATIC ET 200
sont disponibles pour les conditions d'utilisation rudes à extrêmes, avec p. ex. un degré de protec-
tion plus élevé, des plages de température étendues ou une sollicitation chimique particulière.
Disponibilité maximale –
avec des concepts de redondance cohérents
Pour une disponibilité élevée de l'installation, Siemens propose un concept de redondance
complet pour l'ensemble de l'installation : du niveau de terrain au niveau de gestion de l'en-
treprise en passant par le niveau de commande. Ainsi, des automates testés sur le terrain per-
mettant une commutation sans à-coups avec synchronisation automatique sur événement
confèrent une sécurité absolue à vos applications à haute disponibilité.
RobustesseTechnologieDisponibilité
www.siemens.com/simatic-system-properties
Possibilités accrues, complexité réduite –
grâce aux fonctionnalités technologiques intégrées
Pour le comptage, la mesure, l'utilisation de boîtes à cames, la régulation ou les applications
de Motion Control : toutes ces tâches technologiques peuvent être intégrés de manière cohé-
rente avec diverses combinaisons et niveaux de complexité dans l'univers SIMATIC –
de manière simple, conviviale et cohérente. Le paramétrage et la programmation s'effectuent
dans l'environnement STEP 7 familier.
Security
© Siemens AG 2012

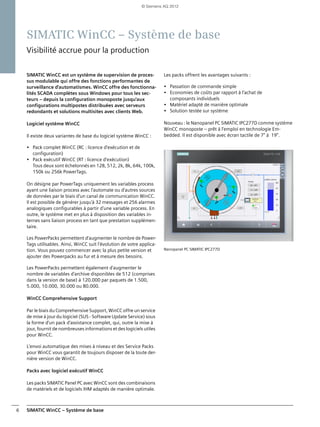

6. SIMATIC WinCC – Système de base6
SIMATIC WinCC – Système de base
Visibilité accrue pour la production
SIMATIC WinCC est un système de supervision de proces-
sus modulable qui offre des fonctions performantes de
surveillance d'automatismes. WinCC offre des fonctionna-
lités SCADA complètes sous Windows pour tous les sec-
teurs – depuis la configuration monoposte jusqu'aux
configurations multipostes distribuées avec serveurs
redondants et solutions multisites avec clients Web.
Logiciel système WinCC
Il existe deux variantes de base du logiciel système WinCC :
• Pack complet WinCC (RC : licence d'exécution et de
configuration)
• Pack exécutif WinCC (RT : licence d'exécution)
Tous deux sont échelonnés en 128, 512, 2k, 8k, 64k, 100k,
150k ou 256k PowerTags.
On désigne par PowerTags uniquement les variables process
ayant une liaison process avec l'automate ou d'autres sources
de données par le biais d'un canal de communication WinCC.
Il est possible de générer jusqu'à 32 messages et 256 alarmes
analogiques configurables à partir d'une variable process. En
outre, le système met en plus à disposition des variables in-
ternes sans liaison process en tant que prestation supplémen-
taire.
Les PowerPacks permettent d'augmenter le nombre de Power-
Tags utilisables. Ainsi, WinCC suit l'évolution de votre applica-
tion. Vous pouvez commencer avec la plus petite version et
ajouter des Powerpacks au fur et à mesure des besoins.
Les PowerPacks permettent également d'augmenter le
nombre de variables d'archive disponibles de 512 (comprises
dans la version de base) à 120.000 par paquets de 1.500,
5.000, 10.000, 30.000 ou 80.000.
WinCC Comprehensive Support
Par le biais du Comprehensive Support, WinCC offre un service
de mise à jour du logiciel (SUS - Software Update Service) sous
la forme d'un pack d'assistance complet, qui, outre la mise à
jour, fournit de nombreuses informations et des logiciels utiles
pour WinCC.
L'envoi automatique des mises à niveau et des Service Packs
pour WinCC vous garantit de toujours disposer de la toute der-
nière version de WinCC.
Packs avec logiciel exécutif WinCC
Les packs SIMATIC Panel PC avec WinCC sont des combinaisons
de matériels et de logiciels IHM adaptés de manière optimale.
Les packs offrent les avantages suivants :
• Passation de commande simple
• Economies de coûts par rapport à l'achat de
composants individuels
• Matériel adapté de manière optimale
• Solution testée sur système
Nouveau : le Nanopanel PC SIMATIC IPC277D comme système
WinCC monoposte – prêt à l'emploi en technologie Em-
bedded. Il est disponible avec écran tactile de 7" à 19".
Nanopanel PC SIMATIC IPC277D
© Siemens AG 2012

7. SIMATIC WinCC – Système de base 7

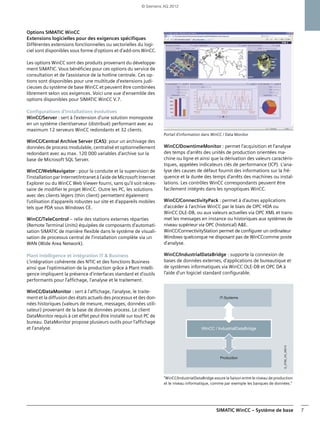

Options SIMATIC WinCC
Extensions logicielles pour des exigences spécifiques
Différentes extensions fonctionnelles ou sectorielles du logi-
ciel sont disponibles sous forme d'options et d'add-ons WinCC.
Les options WinCC sont des produits provenant du développe-
ment SIMATIC. Vous bénéficiez pour ces options du service de
consultation et de l'assistance de la hotline centrale. Ces op-
tions sont disponibles pour une multitude d'extensions judi-
cieuses du système de base WinCC et peuvent être combinées
librement selon vos exigences. Voici une vue d'ensemble des
options disponibles pour SIMATIC WinCC V.7.
Configurations d'installations évolutives
WinCC/Server : sert à l'extension d'une solution monoposte
en un système client/serveur (distribué) performant avec au
maximum 12 serveurs WinCC redondants et 32 clients.
WinCC/Central Archive Server (CAS): pour un archivage des
données de process modulable, centralisé et optionnellement
redondant avec au max. 120 000 variables d'archive sur la
base de Microsoft SQL Server.
WinCC/WebNavigator : pour la conduite et la supervision de
l'installation par Internet/Intranet à l'aide de Microsoft Internet
Explorer ou du WinCC Web Viewer fourni, sans qu'il soit néces-
saire de modifier le projet WinCC. Outre les PC, les solutions
avec des clients légers (thin client) permettent également
l'utilisation d'appareils robustes sur site et d'appareils mobiles
tels que PDA sous Windows CE.

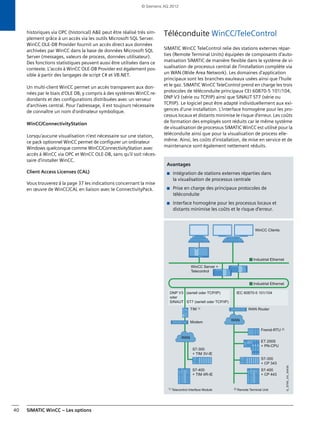

WinCC/TeleControl – relie des stations externes réparties
(Remote Terminal Units) équipées de composants d'automati-
sation SIMATIC de manière flexible dans le système de visuali-
sation de processus central de l'installation complète via un
WAN (Wide Area Network).
Plant Intelligence et intégration IT & Business
L'intégration cohérente des NTIC et des fonctions Business
ainsi que l'optimisation de la production grâce à Plant Intelli-
gence impliquent la présence d'interfaces standard et d'outils
performants pour l'affichage, l'analyse et le traitement.
WinCC/DataMonitor : sert à l'affichage, l'analyse, le traite-
ment et la diffusion des états actuels des processus et des don-
nées historiques (valeurs de mesure, messages, données utili-
sateur) provenant de la base de données process. Le client
DataMonitor requis à cet effet peut être installé sur tout PC de
bureau. DataMonitor propose plusieurs outils pour l'affichage
et l'analyse.
Portail d'information dans WinCC / Data Monitor
WinCC/DowntimeMonitor : permet l'acquisition et l'analyse
des temps d'arrêts des unités de production orientées ma-
chine ou ligne et ainsi que la dérivation des valeurs caractéris-
tiques, appelées indicateurs clés de performance (ICP). L'ana-
lyse des causes de défaut fournit des informations sur la fré-
quence et la durée des temps d'arrêts des machines ou instal-
lations. Les contrôles WinCC correspondants peuvent être
facilement intégrés dans les synoptiques WinCC.
WinCC/ConnectivityPack : permet à d'autres applications
d'accéder à l'archive WinCC par le biais de OPC HDA ou
WinCC OLE-DB, ou aux valeurs actuelles via OPC XML et trans-
met les messages en instance ou historiques aux systèmes de
niveau supérieur via OPC (historical) A&E.
WinCC/ConnectivityStation permet de configurer un ordinateur
Windows quelconque ne disposant pas de WinCCcomme poste
d'analyse.
WinCC/IndustrialDataBridge : supporte la connexion de
bases de données externes, d'applications de bureautique et
de systèmes informatiques via WinCC OLE-DB et OPC DA à
l'aide d'un logiciel standard configurable.
"WinCC/IndustrialDataBridge assure la liaison entre le niveau de production
et le niveau informatique, comme par exemple les banques de données."
WinCC / IndustrialDataBridge
Production
IT-Systems
G_ST80_XX_00515
© Siemens AG 2012

8. SIMATIC WinCC – Système de base8

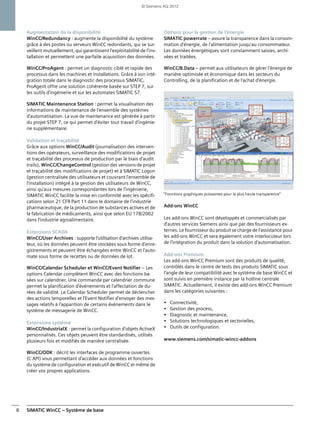

Augmentation de la disponibilité
WinCC/Redundancy : augmente la disponibilité du système
grâce à des postes ou serveurs WinCC redondants, qui se sur-
veillent mutuellement, qui garantissent l'exploitabilité de l'ins-
tallation et permettent une parfaite acquisition des données.
WinCC/ProAgent : permet un diagnostic ciblé et rapide des
processus dans les machines et installations. Grâce à son inté-
gration totale dans le diagnostic des processus SIMATIC,
ProAgent offre une solution cohérente basée sur STEP 7, sur
les outils d'ingénierie et sur les automates SIMATIC S7.
SIMATIC Maintenance Station : permet la visualisation des
informations de maintenance de l'ensemble des systèmes
d'automatisation. La vue de maintenance est générée à partir
du projet STEP 7, ce qui permet d'éviter tout travail d'ingénie-
rie supplémentaire.
Validation et traçabilité
Grâce aux options WinCC/Audit (journalisation des interven-
tions des opérateurs, surveillance des modifications de projet
et traçabilité des processus de production par le biais d'audit
trails), WinCC/ChangeControl (gestion des versions de projet
et traçabilité des modifications de projet) et à SIMATIC Logon
(gestion centralisée des utilisateurs et couvrant l'ensemble de
l'installation) intégré à la gestion des utilisateurs de WinCC,
ainsi qu'aux mesures correspondantes lors de l'ingénierie,
SIMATIC WinCC facilite la mise en conformité avec les spécifi-
cations selon 21 CFR Part 11 dans le domaine de l'industrie
pharmaceutique, de la production de substances actives et de
la fabrication de médicaments, ainsi que selon EU 178/2002
dans l'industrie agroalimentaire.
Extensions SCADA
WinCC/User Archives : supporte l'utilisation d'archives utilisa-
teur, où les données peuvent être stockées sous forme d'enre-
gistrements et peuvent être échangées entre WinCC et l'auto-
mate sous forme de recettes ou de données de lot.
WinCC/Calendar Scheduler et WinCC/Event Notifier – Les
options Calendar complètent WinCC avec des fonctions ba-
sées sur calendrier. Une commande par calendrier commune
permet la planification d'événements et l'affectation de du-
rées de validité. Le Calendar Scheduler permet de déclencher
des actions temporelles et l'Event Notifier d'envoyer des mes-
sages relatifs à l'apparition de certains événements dans le
système de messagerie de WinCC.
Extensions système
WinCC/IndustrialX : permet la configuration d'objets ActiveX
personnalisés. Ces objets peuvent être standardisés, utilisés
plusieurs fois et modifiés de manière centralisée.
WinCC/ODK : décrit les interfaces de programme ouvertes
(C API) vous permettant d'accéder aux données et fonctions
du système de configuration et exécutif de WinCC et même de
créer vos propres applications.
Options pour la gestion de l'énergie
SIMATIC powerrate – assure la transparence dans la consom-
mation d'énergie, de l'alimentation jusqu'au consommateur.
Les données énergétiques sont constamment saisies, archi-
vées et traitées.

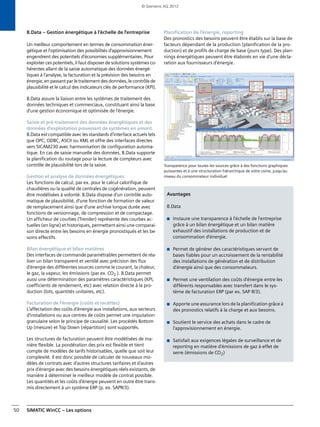

WinCC/B.Data – permet aux utilisateurs de gérer l'énergie de
manière optimisée et économique dans les secteurs du
Controlling, de la planification et de l'achat d'énergie.
"Fonctions graphiques puissantes pour la plus haute transparence"
Add-ons WinCC
Les add-ons WinCC sont développés et commercialisés par
d'autres services Siemens ainsi que par des fournisseurs ex-
ternes. Le fournisseur du produit se charge de l'assistance pour
les add-ons WinCC et sera également votre interlocuteur lors
de l'intégration du produit dans la solution d'automatisation.
Add-ons Premium
Les add-ons WinCC Premium sont des produits de qualité,
contrôlés dans le centre de tests des produits SIMATIC sous
l'angle de leur compatibilité avec le système de base WinCC et
sont suivis en première instance par la hotline centrale
SIMATIC. Actuellement, il existe des add-ons WinCC Premium
dans les catégories suivantes :
• Connectivité,
• Gestion des process,
• Diagnostic et maintenance,
• Solutions technologiques et sectorielles,
• Outils de configuration.
www.siemens.com/simatic-wincc-addons
© Siemens AG 2012

9. SIMATIC WinCC – Système de base 9

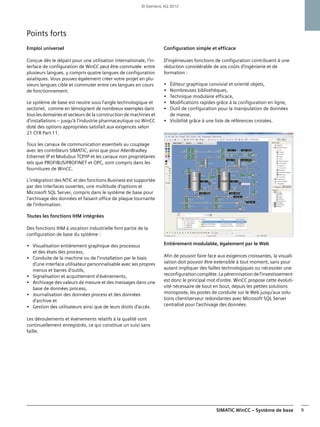

Points forts
Emploi universel
Conçue dès le départ pour une utilisation internationale, l'in-
terface de configuration de WinCC peut être commutée entre
plusieurs langues, y compris quatre langues de configuration
asiatiques. Vous pouvez également créer votre projet en plu-
sieurs langues cible et commuter entre ces langues en cours
de fonctionnement.
Le système de base est neutre sous l'angle technologique et
sectoriel, comme en témoignent de nombreux exemples dans
touslesdomaines etsecteurs de la construction de machines et
d'installations – jusqu'à l'industrie pharmaceutique où WinCC
doté des options appropriées satisfait aux exigences selon
21 CFR Part 11.
Tous les canaux de communication essentiels au couplage
avec les contrôleurs SIMATIC, ainsi que pour AllenBradley
Ethernet IP et Modubus TCP/IP et les canaux non propriétaires
tels que PROFIBUS/PROFINET et OPC, sont compris dans les
fournitures de WinCC.
L'intégration des NTIC et des fonctions Business est supportée
par des interfaces ouvertes, une multitude d'options et
Microsoft SQL Server, compris dans le système de base pour
l'archivage des données et faisant office de plaque tournante
de l'information.
Toutes les fonctions IHM intégrées
Des fonctions IHM à vocation industrielle font partie de la
configuration de base du système :
• Visualisation entièrement graphique des processus
et des états des process,
• Conduite de la machine ou de l'installation par le biais
d'une interface utilisateur personnalisable avec ses propres
menus et barres d'outils,
• Signalisation et acquittement d'événements,
• Archivage des valeurs de mesure et des messages dans une
base de données process,
• Journalisation des données process et des données
d'archive et
• Gestion des utilisateurs ainsi que de leurs droits d'accès.
Les déroulements et événements relatifs à la qualité sont
continuellement enregistrés, ce qui constitue un suivi sans
faille.
Configuration simple et efficace
D'ingénieuses fonctions de configuration contribuent à une
réduction considérable de vos coûts d'ingénierie et de
formation :
• Éditeur graphique convivial et orienté objets,
• Nombreuses bibliothèques,
• Technique modulaire efficace,
• Modifications rapides grâce à la configuration en ligne,
• Outil de configuration pour la manipulation de données
de masse,
• Visibilité grâce à une liste de références croisées.
Entièrement modulable, également par le Web
Afin de pouvoir faire face aux exigences croissantes, la visuali-
sation doit pouvoir être extensible à tout moment, sans pour
autant impliquer des failles technologiques ou nécessiter une
reconfigurationcomplète.Lapérennisation del'investissement
est donc le principal mot d'ordre. WinCC propose cette évoluti-
vité nécessaire de bout en bout, depuis les petites solutions
monoposte, les postes de conduite sur le Web jusqu'aux solu-
tions client/serveur redondantes avec Microsoft SQL Server
centralisé pour l'archivage des données.
© Siemens AG 2012

10. SIMATIC WinCC – Système de base10
Des standard ouverts pour une intégration simple
WinCC mise résolument sur une ouverture et une intégrabilité
maximales : contrôles ActiveX pour extensions technologiques
et sectorielles, communication de process interconstructeur
via OPC, interfaces standard pour l'accès externe à la base de
données (WinCC OLE-DB et OPC HDA), langages de scripts stan-
dard intégrés (VBScript et ANSI C), accès aux données et fonc-
tions système par l'API (Application Programming Interface) à
l'aide du kit de développement ouvert (WinCC/ODK), exten-
sions personnalisées de l'éditeur graphique WinCC via VBA
(Visual Basic for Applications).
Microsoft SQL Server intégré pour l'archivage des données
faisant office de plaque tournante de l'information
SIMATIC WinCC intègre directement dans le système de base
une fonctionnalité d'archivage des données performante et
évolutive basée sur Microsoft SQL Server. L'utilisateur dispose
ainsi de toutes les possibilités : à commencer par un archivage
performant des données et événements de process actuels,
en passant par un archivage longue durée avec un niveau éle-
vé de compression des données et une fonction de sauve-
garde, jusqu'à une plaque tournante de l'information centrali-
sée sous la forme d'un serveur Microsoft SQL Server centralisé
et accessible à l'échelle de l'entreprise.
Visibilité accrue pour la production grâce à
Plant Intelligence
Plant Intelligence soutient les entreprises de production dans
leur démarche visant à réduire les coûts d'une installation par
une utilisation intelligente des informations, à éviter les re-
buts, à optimiser le taux d'engagement des moyens de pro-
duction et finalement à augmenter le niveau d'efficacité et de
rentabilité. La richesse fonctionnelle du système (par ex.
fonctions statistiques pour valeurs de mesure et messages
dans le système de base), l'ouverture sans limite, l'archivage
des données intégré et toute une série d'options garantissent
une nouvelle visibilité du processus de production et permet-
tent des prises de décisions fondées.
Possibilités d'extension par le biais d'options et d'add-ons
Le système de base WinCC constitue le noyau servant de base
à une multitude d'applications. Une large gamme d'options
WinCC sectorielles (de Siemens Industrial Automation) et
d'add-ons WinCC Premium (de partenaires Siemens en interne
ou en externe) a été développée sur la base des interfaces de
programmation ouvertes. Les options WinCC peuvent être
mise en œuvre pour des configurations d'installation modu-
lables, pour l'intégration de Plant Intelligence et des NTIC et
des fonctions Business, pour accroître la disponibilité, pour
des extensions du système de base et pour simplifier la valida-
tion ou la traçabilité.
Points forts
■ Emploi universel
– Solutions pour tous les secteurs
– Satisfait aux exigences selon 21 CFR Part 11
– Multilingue pour une utilisation mondiale
– S'intègre dans toutes les solutions
d'automatisation et informatiques
■ Toutes les fonctions de conduite et de supervision
sont intégrées
■ Configuration simple et efficace
■ Entièrement modulable, également par le Web
■ Des standard ouverts pour une intégration simple
■ Microsoft SQL Server intégré pour l'archivage des
données faisant office de plaque tournante de
l'information
■ Visibilité accrue pour la production grâce à
Plant Intelligence
■ Possibilités d'extension par le biais d'options et
d'add-ons
■ Partie intégrante de Totally Integrated Automation
© Siemens AG 2012

11. SIMATIC WinCC – Système de base 11

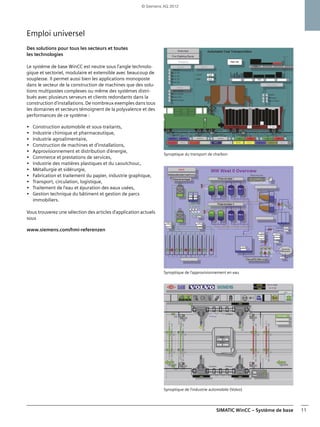

Emploi universel
Des solutions pour tous les secteurs et toutes
les technologies
Le système de base WinCC est neutre sous l'angle technolo-
gique et sectoriel, modulaire et extensible avec beaucoup de
souplesse. Il permet aussi bien les applications monoposte
dans le secteur de la construction de machines que des solu-
tions multipostes complexes ou même des systèmes distri-
bués avec plusieurs serveurs et clients redondants dans la
construction d'installations. De nombreux exemples dans tous
les domaines et secteurs témoignent de la polyvalence et des
performances de ce système :
• Construction automobile et sous-traitants,
• Industrie chimique et pharmaceutique,
• Industrie agroalimentaire,
• Construction de machines et d'installations,
• Approvisionnement et distribution d'énergie,
• Commerce et prestations de services,
• Industrie des matières plastiques et du caoutchouc,
• Métallurgie et sidérurgie,
• Fabrication et traitement du papier, industrie graphique,
• Transport, circulation, logistique,
• Traitement de l'eau et épuration des eaux usées,
• Gestion technique du bâtiment et gestion de parcs
immobiliers.
Vous trouverez une sélection des articles d'application actuels
sous
www.siemens.com/hmi-referenzen
Synoptique du transport de charbon
Synoptique de l'approvisionnement en eau
Synoptique de l'industrie automobile (Volvo)
© Siemens AG 2012

12. SIMATIC WinCC – Système de base12

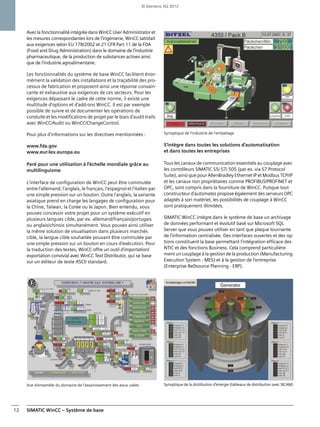

Avec la fonctionnalité intégrée dans WinCC User Administrator et
les mesures correspondantes lors de l'ingénierie, WinCC satisfait
aux exigences selon EU 178/2002 et 21 CFR Part 11 de la FDA
(Food and Drug Administration) dans le domaine de l'industrie
pharmaceutique, de la production de substances actives ainsi
que de l'industrie agroalimentaire.
Les fonctionnalités du système de base WinCC facilitent énor-
mément la validation des installations et la traçabilité des pro-
cessus de fabrication et proposent ainsi une réponse convain-
cante et exhaustive aux exigences de ces secteurs. Pour les
exigences dépassant le cadre de cette norme, il existe une
multitude d'options et d'add-ons WinCC. Il est par exemple
possible de suivre et de documenter les opérations de
conduite et les modifications de projet par le biais d'audit trails
avec WinCC/Audit ou WinCC/ChangeControl.
Pour plus d'informations sur les directives mentionnées :
www.fda.gov
www.eur-lex.europa.eu
Paré pour une utilisation à l'échelle mondiale grâce au
multilinguisme
L'interface de configuration de WinCC peut être commutée
entre l'allemand, l'anglais, le français, l'espagnol et l'italien par
une simple pression sur un bouton. Outre l'anglais, la variante
asiatique prend en charge les langages de configuration pour
la Chine, Taïwan, la Corée ou le Japon. Bien entendu, vous
pouvez concevoir votre projet pour un système exécutif en
plusieurs langues cible, par ex. allemand/français/portugais
ou anglais/chinois simultanément. Vous pouvez ainsi utiliser
la même solution de visualisation dans plusieurs marchés
cible, la langue cible souhaitée pouvant être commutée par
une simple pression sur un bouton en cours d'exécution. Pour
la traduction des textes, WinCC offre un outil d'importation/
exportation convivial avec WinCC Text Distributor, qui se base
sur un éditeur de texte ASCII standard.
Vue d'ensemble du domaine de l'assainissement des eaux usées
Synoptique de l'industrie de l'emballage
S'intègre dans toutes les solutions d'automatisation
et dans toutes les entreprises
Tous les canaux de communication essentiels au couplage avec
les contrôleurs SIMATIC S5/ S7/ 505 (par ex. via S7 Protocol
Suite), ainsi que pour AllenBradley Ethernet IP et Modbus TCP/IP
et les canaux non propriétaires comme PROFIBUS/PROFINET et
OPC, sont compris dans la fourniture de WinCC. Puisque tout
constructeur d'automates propose également des serveurs OPC
adaptés à son matériel, les possibilités de couplage à WinCC
sont pratiquement illimitées.
SIMATIC WinCC intègre dans le système de base un archivage
de données performant et évolutif basé sur Microsoft SQL
Server que vous pouvez utiliser en tant que plaque tournante
de l'information centralisée. Des interfaces ouvertes et des op-
tions constituent la base permettant l'intégration efficace des
NTIC et des fonctions Business. Cela comprend particulière-
ment un couplage à la gestion de la production (Manufacturing
Execution System - MES) et à la gestion de l'entreprise
(Enterprise Re0source Planning - ERP).
Synoptique de la distribution d'énergie (tableaux de distribution avec SICAM)
© Siemens AG 2012

13. SIMATIC WinCC – Système de base 13
Toutes les fonctions IHM intégrées
Gestion des utilisateurs intégrée
WinCC User Administrator permet d'attribuer et de contrôler les
droits d'accès des utilisateurs pour la configuration et le logiciel
exécutif.Entantqu'administrateur,vouspouvezcréerjusqu'à128
groupes d'utilisateurs comprenant chacun 128 utilisateurs à tout
moment, même en cours d'exécution, et leur affecter des droits
d'accèscorrespondantsauxfonctionsWinCC.Entout,jusqu'à999
autorisations différentes sont possibles.
Tous les postes de conduite sont inclus dans la gestion des utilisa-
teurs, y compris les clients WebNavigator et DataMonitor. Grâce à
la fonctionnalité SIMATIC Logon également intégrée, vous obte-
nez une gestion des utilisateurs centralisée, couvrant l'ensemble
de l'installation et intégrée à la gestion des utilisateurs Windows.
SIMATIC Logon : gestion centralisée des utilisateurs sur l'en-
semble de l'installation
SIMATIC Logon offre un grand nombre de mécanismes de sécurité
aussi bien côté administrateur que côté utilisateur. L'utilisateur est
identifié de manière univoque par un identifiant appelé User ID, le
nom d'utilisateur et son mot de passe. Des fonctions telles que le
vieillissement du mot de passe, la déconnexion automatique après
un temps prédéfini ainsi que l'interdiction d'accès après plusieurs
saisies d'un mot de passe erroné garantissent une sécurité maxi-
male. En outre, l'administrateur peut créer ou supprimer desutilisa-
teursenlignepourtoutel'installationetquellequesoitl'application.
Connexion d'un utilisateur
Dans l'environnement SIMATIC WinCC, SIMATIC Logon peut être
mis en œuvre dans les structures les plus variées, telle que confi-
gurationmonoposteouclient-serveur.SIMATICLogonassureune
grande disponibilité grâce aux contrôleurs de domaine principal /
secondaire et à la gestion locale des utilisateurs Windows.
Système graphique
LesystèmegraphiquedeWinCC traitetouteslesentréesetsorties
àl'écranencoursd'exécution.Lesvuesquevousmettezenœuvre
pourlavisualisationetlaconduitedevotreinstallationsontcréées
à l'aide de WinCC Graphics Designer.
Tant pour les applications de conduite et de supervision simples
quepourlestâchesdeconduitecomplexes :lesproduitsstandard
WinCC permettent de créer des interfaces utilisateurs personnali-
séespourchaqueapplicationafind'assurerlasécuritédeconduite
et l'optimisation de l'ensemble de la production. Grâce aux para-
métrages de conception et aux palettes de couleurs centralisés,
aux menus et barres d'outils personnalisés, il est possible de per-
sonnaliser chaque projet grâce au paramétrage du design et aux
palettes de couleurs centralisés, mais aussi par des menus et
barres d'outils personnalisés. Vista Design comprend les ombres,
la transparence, les thèmes et les apparences permettant de réa-
liser des effets particuliers.
Conduite...
Chaque utilisation de l'installation, de
l'archive et de WinCC peut être protégée
contre les accès non autorisés. WinCC
peut enregistrer toute opération sur les
variables avec la date, l'heure, le nom
d'utilisateur et une comparaison entre
l'ancienne et la nouvelle valeur. Les ef-
fets "hover" offrent une assistance
supplémentaire : au survol des objets,
ceux qui peuvent être utilisés sont mis
en évidence. Vous pouvez en outre
mettre en œuvre l'option WinCC/Audit
pour les applications de l'industrie phar-
maceutique devant être validées selon
21 CFR Part 11.
... et supervision
Le système offre différents éléments
permettant d'obtenir une interface at-
tractive et conforme au process, depuis
les objets graphiques, les menus, barres
d'outils, boutons et commandes person-
nalisés aux blocs d'affichage personnali-
sés et modifiables de façon centralisée.
Le concepteur pilote de manière dyna-
mique l'apparence des parties gra-
phiques et peut accéder à cet effet aux
valeurs de variables ou les reprendre di-
rectement depuis des programmes.
WinCC supporte la représentation
d'images d'une taille allant jusqu'à
10 000x10 000pixels,larésolutionétantàtoutmomentajustéeà
la résolution d'écran nécessaire. Ainsi, votre investissement est pé-
rennequellesquesoientlesextensionsfuturesdevotreinstallation.
Les différentes fonctions de représentation des contenus gra-
phiques telles que mode panoramique, zoom, mode de désen-
combrement, en fonction du facteur de zoom, complètent la
fonctionnalité graphique et confèrent à la conduite et à la super-
vision une toute nouvelle dimension.
Avantages
■ Gestion centralisée de tous les utilisateurs de l'installa-
tion avec SIMATIC Logon, intégrée dans la gestion des
utilisateurs Windows
■ Sécurité élevée grâce aux mesures prévues du côté
administrateur et utilisateur
■ Différentes procédures de connexion possibles :
clavier, lecture de carte à puce
■ Utilisable dans différentes configurations (monoposte,
systèmes client/serveur jusqu'aux solutions à haute
disponibilité)
Palettes d'objets de
WinCC Graphics Designer
© Siemens AG 2012

14. SIMATIC WinCC – Système de base14
Système de messages
Minimiser les temps d'arrêt
grâce aux alarmes et aux messages
SIMATIC WinCC détecte les messages process et les événe-
ments locaux, les enregistre dans des archives et les met à dis-
position filtrés ou triés en cas de besoin. Les messages peu-
vent être dérivés à partir des bits individuels d'une variable de
processus (32 max.), provenir directement du système d'auto-
matisation suite à un télégramme de signalisation horodaté à
la source, résulter d'alarmes analogiques en cas d'un nombre
quelconque de dépassements d'une valeur limite ou être pro-
voqués par une manipulation (-> message de conduite). Vous
pouvez configurer chaque message de sorte à obliger l'opéra-
teur à l'acquitter.
Il est maintenant possible de comparer des variables à une va-
leur définie. Cela permet de régler l'hystérésis et de surveiller
des plages de manière simple.
Libre définition de la structure des messages
Puisque la structure des messages peut être définie librement,
elle s'adapte aux exigences spécifiques de votre installation.
La répartition en 10 blocs de texte différents au max. (repère
d'installation, lieu du défaut, texte, etc.) apporte une plus
grande visibilité et permet de déclencher des analyses ciblées
en combinaison avec la fonction de filtrage ou de tri. La diffé-
renciation en jusqu'à 16 classes de messages permet aussi
bien la création simple de messages de défaut et d'état que le
traitement séparé des alarmes, avertissements, défauts et er-
reurs pour plusieurs parties de l'installation. Au sein d'une
classe de messages (par ex. alarme), il est en outre possible de
différencier jusqu'à 16 priorités.
Affichage convivial des messages
L'affichage de messages à l'écran s'effectue par le biais de l'ou-
til paramétrable WinCC Alarm Control. L'affichage des infor-
mations d'un message peut, par exemple, y être adapté exac-
tement aux besoins des opérateurs. Les réglages effectués
peuvent être enregistrés dans des modèles spécifiques à l'uti-
lisateur ou globaux.

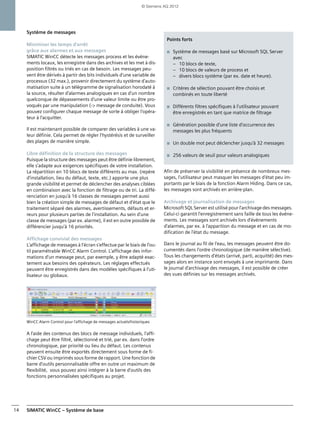

WinCC Alarm Control pour l'affichage de messages actuels/historiques
A l'aide des contenus des blocs de message individuels, l'affi-
chage peut être filtré, sélectionné et trié, par ex. dans l'ordre
chronologique, par priorité ou lieu du défaut. Les contenus
peuvent ensuite être exportés directement sous forme de fi-
chier CSV ou imprimés sous forme de rapport. Une fonction de
barre d'outils personnalisable offre en outre un maximum de
flexibilité, vous pouvez ainsi intégrer à la barre d'outils des
fonctions personnalisées spécifiques au projet.
Afin de préserver la visibilité en présence de nombreux mes-
sages, l'utilisateur peut masquer les messages d'état peu im-
portants par le biais de la fonction Alarm Hiding. Dans ce cas,
les messages sont archivés en arrière-plan.
Archivage et journalisation de messages
Microsoft SQL Server est utilisé pour l'archivage des messages.
Celui-ci garantit l'enregistrement sans faille de tous les événe-
ments. Les messages sont archivés lors d'événements
d'alarmes, par ex. à l'apparition du message et en cas de mo-
dification de l'état du message.
Dans le journal au fil de l'eau, les messages peuvent être do-
cumentés dans l'ordre chronologique (de manière sélective).
Tous les changements d'états (arrivé, parti, acquitté) des mes-
sages alors en instance sont envoyés à une imprimante. Dans
le journal d'archivage des messages, il est possible de créer
des vues définies sur les messages archivés.
Points forts
■ Système de messages basé sur Microsoft SQL Server
avec
– 10 blocs de texte,
– 10 blocs de valeurs de process et
– divers blocs système (par ex. date et heure).
■ Critères de sélection pouvant être choisis et
combinés en toute liberté
■ Différents filtres spécifiques à l'utilisateur pouvant
être enregistrés en tant que matrice de filtrage
■ Génération possible d'une liste d'occurrence des
messages les plus fréquents
■ Un double mot peut déclencher jusqu'à 32 messages
■ 256 valeurs de seuil pour valeurs analogiques
© Siemens AG 2012

15. SIMATIC WinCC – Système de base 15

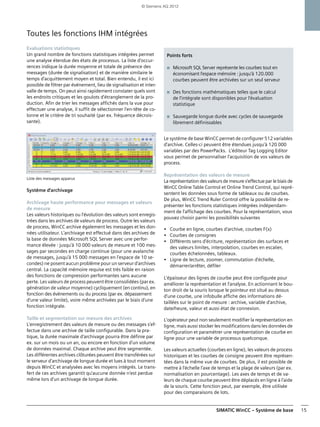

Toutes les fonctions IHM intégrées
Evaluations statistiques
Un grand nombre de fonctions statistiques intégrées permet
une analyse étendue des états de processus. La liste d'occur-
rences indique la durée moyenne et totale de présence des
messages (durée de signalisation) et de manière similaire le
temps d'acquittement moyen et total. Bien entendu, il est ici
possible de filtrer par événement, lieu de signalisation et inter-
valle de temps. On peut ainsi rapidement constater quels sont
les endroits critiques et les goulots d'étranglement de la pro-
duction. Afin de trier les messages affichés dans la vue pour
effectuer une analyse, il suffit de sélectionner l'en-tête de co-
lonne et le critère de tri souhaité (par ex. fréquence décrois-
sante).
Liste des messages apparus
Système d'archivage
Archivage haute performance pour messages et valeurs
de mesure
Les valeurs historiques ou l'évolution des valeurs sont enregis-
trées dans les archives de valeurs de process. Outre les valeurs
de process, WinCC archive également les messages et les don-
nées utilisateur. L'archivage est effectué dans des archives de
la base de données Microsoft SQL Server avec une perfor-
mance élevée : jusqu'à 10 000 valeurs de mesure et 100 mes-
sages par secondes en charge continue (pour une avalanche
de messages, jusqu'à 15 000 messages en l'espace de 10 se-
condes) ne posent aucun problème pour un serveur d'archives
central. La capacité mémoire requise est très faible en raison
des fonctions de compression performantes sans aucune
perte. Les valeurs de process peuvent être consolidées (par ex.
génération de valeur moyenne) cycliquement (en continu), en
fonction des événements ou du process (par ex. dépassement
d'une valeur limite), voire même archivées par le biais d'une
fonction intégrale.
Taille et segmentation sur mesure des archives
L'enregistrement des valeurs de mesure ou des messages s'ef-
fectue dans une archive de taille configurable. Dans la pra-
tique, la durée maximale d'archivage pourra être définie par
ex. sur un mois ou un an, ou encore en fonction d'un volume
de données maximal. Chaque archive peut être segmentée.
Les différentes archives clôturées peuvent être transférées sur
le serveur d'archivage de longue durée et lues à tout moment
depuis WinCC et analysées avec les moyens intégrés. Le trans-
fert de ces archives garantit qu'aucune donnée n'est perdue
même lors d'un archivage de longue durée.
Le système de base WinCC permet de configurer 512 variables
d'archive. Celles-ci peuvent être étendues jusqu'à 120 000
variables par des PowerPacks. L'éditeur Tag Logging Editor
vous permet de personnaliser l'acquisition de vos valeurs de
process.
Représentation des valeurs de mesure
La représentation des valeurs de mesure s'effectue par le biais de
WinCC Online Table Control et Online Trend Control, qui repré-
sentent les données sous forme de tableaux ou de courbes.
De plus, WinCC Trend Ruler Control offre la possibilité de re-
présenter les fonctions statistiques intégrées indépendam-
ment de l'affichage des courbes. Pour la représentation, vous
pouvez choisir parmi les possibilités suivantes
• Courbe en ligne, courbes d'archive, courbes F(x)
• Courbes de consignes
• Différents sens d'écriture, représentation des surfaces et
des valeurs limites, interpolation, courbes en escalier,
courbes échelonnées, tableaux.
• Ligne de lecture, zoomer, commutation d'échelle,
démarrer/arrêter, défiler
L'épaisseur des lignes de courbe peut être configurée pour
améliorer la représentation et l'analyse. En actionnant le bou-
ton droit de la souris lorsque le pointeur est situé au dessus
d'une courbe, une infobulle affiche des informations dé-
taillées sur le point de mesure : archive, variable d'archive,
date/heure, valeur et aussi état de connexion.
L'opérateur peut non seulement modifier la représentation en
ligne, mais aussi stocker les modifications dans les données de
configuration et paramétrer une représentation de courbe en
ligne pour une variable de processus quelconque.
Les valeurs actuelles (courbes en ligne), les valeurs de process
historiques et les courbes de consigne peuvent être représen-
tées dans la même vue de courbes. De plus, il est possible de
mettre à l'échelle l'axe de temps et la plage de valeurs (par ex.
normalisation en pourcentage). Les axes de temps et de va-
leurs de chaque courbe peuvent être déplacés en ligne à l'aide
de la souris. Cette fonction peut, par exemple, être utilisée
pour des comparaisons de lots.
Points forts
■ Microsoft SQL Server représente les courbes tout en
économisant l'espace mémoire : jusqu'à 120.000
courbes peuvent être archivées sur un seul serveur
■ Des fonctions mathématiques telles que le calcul
de l'intégrale sont disponibles pour l'évaluation
statistique
■ Sauvegarde longue durée avec cycles de sauvegarde
librement définissables
© Siemens AG 2012

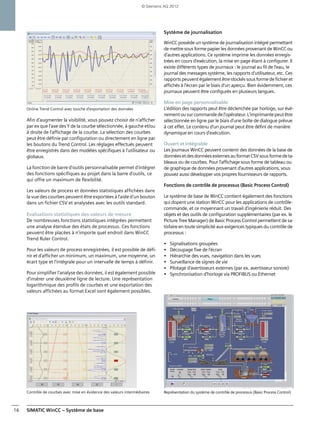

16. SIMATIC WinCC – Système de base16
Online Trend Control avec touche d'exportation des données
Afin d'augmenter la visibilité, vous pouvez choisir de n'afficher
par ex que l'axe des Y de la courbe sélectionnée, à gauche et/ou
à droite de l'affichage de la courbe. La sélection des courbes
peut être définie par configuration ou directement en ligne par
les boutons du Trend Control. Les réglages effectués peuvent
être enregistrés dans des modèles spécifiques à l'utilisateur ou
globaux.
La fonction de barre d'outils personnalisable permet d'intégrer
des fonctions spécifiques au projet dans la barre d'outils, ce
qui offre un maximum de flexibilité.
Les valeurs de process et données statistiques affichées dans
la vue des courbes peuvent être exportées à l'aide d'un bouton
dans un fichier CSV et analysées avec les outils standard.
Evaluations statistiques des valeurs de mesure
De nombreuses fonctions statistiques intégrées permettent
une analyse étendue des états de processus. Ces fonctions
peuvent être placées à n'importe quel endroit dans WinCC
Trend Ruler Control.
Pour les valeurs de process enregistrées, il est possible de défi-
nir et d'afficher un minimum, un maximum, une moyenne, un
écart type et l'intégrale pour un intervalle de temps à définir.
Pour simplifier l'analyse des données, il est également possible
d'insérer une deuxième ligne de lecture. Une représentation
logarithmique des profils de courbes et une exportation des
valeurs affichées au format Excel sont également possibles.
Contrôle de courbes avec mise en évidence des valeurs intermédiaires
Système de journalisation
WinCC possède un système de journalisation intégré permettant
de mettre sous forme papier les données provenant de WinCC ou
d'autres applications. Ce système imprime les données enregis-
trées en cours d'exécution, la mise en page étant à configurer. Il
existe différents types de journaux : le journal au fil de l'eau, le
journal des messages système, les rapports d'utilisateur, etc. Ces
rapports peuvent également êtrestockéssous formede fichieret
affichés à l'écran par le biais d'un aperçu. Bien évidemment, ces
journaux peuvent être configurés en plusieurs langues.
Mise en page personnalisable
L'édition des rapports peut être déclenchée par horloge, sur évé-
nementousurcommandedel'opérateur.L'imprimantepeutêtre
sélectionnée en ligne par le biais d'une boîte de dialogue prévue
à cet effet. Le contenu d'un journal peut être défini de manière
dynamique en cours d'exécution.
Ouvert et intégrable
Les journaux WinCC peuvent contenir des données de la base de
donnéesetdesdonnéesexternesauformatCSVsousformedeta-
bleaux ou de courbes. Pour l'affichage sous forme de tableau ou
de graphique de données provenant d'autres applications, vous
pouvez aussi développer vos propres fournisseurs de rapports.
Fonctions de contrôle de processus (Basic Process Control)
Le système de base de WinCC contient également des fonctions
qui dopent une station WinCC pour les applications de contrôle-
commande, et ce moyennant un travail d'ingénierie réduit. Des
objets et des outils de configuration supplémentaires (par ex. le
Picture Tree Manager) de Basic Process Control permettent de sa-
tisfaire en toute simplicité aux exigences typiques du contrôle de
processus :
• Signalisations groupées
• Découpage fixe de l'écran
• Hiérarchie des vues, navigation dans les vues
• Surveillance de signes de vie
• Pilotage d'avertisseurs externes (par ex. avertisseur sonore)
• Synchronisation d'horloge via PROFIBUS ou Ethernet
Représentation du système de contrôle de processus (Basic Process Control)
© Siemens AG 2012

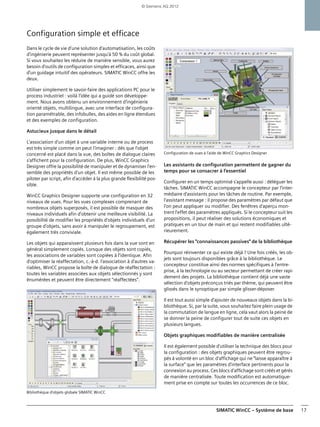

17. SIMATIC WinCC – Système de base 17
Configuration simple et efficace
Dans le cycle de vie d'une solution d'automatisation, les coûts
d'ingénierie peuvent représenter jusqu'à 50 % du coût global.
Si vous souhaitez les réduire de manière sensible, vous aurez
besoin d'outils de configuration simples et efficaces, ainsi que
d'un guidage intuitif des opérateurs. SIMATIC WinCC offre les
deux.
Utiliser simplement le savoir-faire des applications PC pour le
process industriel : voilà l'idée qui a guidé son développe-
ment. Nous avons obtenu un environnement d'ingénierie
orienté objets, multilingue, avec une interface de configura-
tion paramétrable, des infobulles, des aides en ligne étendues
et des exemples de configuration.
Astucieux jusque dans le détail
L'association d'un objet à une variable interne ou de process
est très simple comme on peut l'imaginer : dès que l'objet
concerné est placé dans la vue, des boîtes de dialogue claires
s'affichent pour la configuration. De plus, WinCC Graphics
Designer offre la possibilité de manipuler et de dynamiser l'en-
semble des propriétés d'un objet. Il est même possible de les
piloter par script, afin d'accéder à la plus grande flexibilité pos-
sible.
WinCC Graphics Designer supporte une configuration en 32
niveaux de vues. Pour les vues complexes comprenant de
nombreux objets superposés, il est possible de masquer des
niveaux individuels afin d'obtenir une meilleure visibilité. La
possibilité de modifier les propriétés d'objets individuels d'un
groupe d'objets, sans avoir à manipuler le regroupement, est
également très conviviale.
Les objets qui apparaissent plusieurs fois dans la vue sont en
général simplement copiés. Lorsque des objets sont copiés,
les associations de variables sont copiées à l'identique. Afin
d'optimiser la réaffectation, c.-à-d. l'association à d'autres va-
riables, WinCC propose la boîte de dialogue de réaffectation :
toutes les variables associées aux objets sélectionnés y sont
énumérées et peuvent être directement "réaffectées".
Bibliothèque d'objets globale SIMATIC WinCC
Configuration de vues à l'aide de WinCC Graphics Designer
Les assistants de configuration permettent de gagner du
temps pour se consacrer à l'essentiel
Configurer en un temps optimisé s'appelle aussi : déléguer les
tâches. SIMATIC WinCC accompagne le concepteur par l'inter-
médiaire d'assistants pour les tâches de routine. Par exemple,
l'assistant message : il propose des paramètres par défaut que
l'on peut appliquer ou modifier. Des fenêtres d'aperçu mon-
trent l'effet des paramètres appliqués. Si le concepteur suit les
propositions, il peut réaliser des solutions économiques et
pratiques en un tour de main et qui restent modifiables ulté-
rieurement.
Récupérer les "connaissances passives" de la bibliothèque
Pourquoi réinventer ce qui existe déjà ? Une fois créés, les ob-
jets sont toujours disponibles grâce à la bibliothèque. Le
concepteur constitue ainsi des normes spécifiques à l'entre-
prise, à la technologie ou au secteur permettant de créer rapi-
dement des projets. La bibliothèque contient déjà une vaste
sélection d'objets préconçus triés par thème, qui peuvent être
glissés dans le synoptique par simple glisser-déposer.
Il est tout aussi simple d'ajouter de nouveaux objets dans la bi-
bliothèque. Si, par la suite, vous souhaitez faire plein usage de
la commutation de langue en ligne, cela vaut alors la peine de
se donner la peine de configurer tout de suite ces objets en
plusieurs langues.
Objets graphiques modifiables de manière centralisée
Il est également possible d'utiliser la technique des blocs pour
la configuration : des objets graphiques peuvent être regrou-
pés à volonté en un bloc d'affichage qui ne "laisse apparaître à
la surface" que les paramètres d'interface pertinents pour la
connexion au process. Ces blocs d'affichage sont créés et gérés
de manière centralisée. Toute modification est automatique-
ment prise en compte sur toutes les occurrences de ce bloc.
© Siemens AG 2012

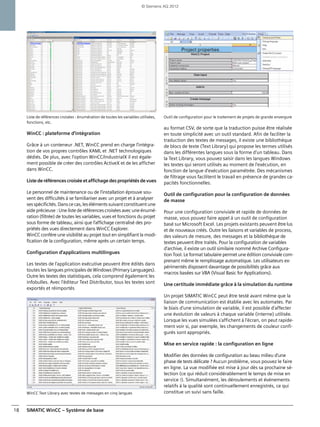

18. SIMATIC WinCC – Système de base18
Liste de références croisées : énumération de toutes les variables utilisées,
fonctions, etc.
WinCC : plateforme d'intégration
Grâce à un conteneur .NET, WinCC prend en charge l'intégra-
tion de vos propres contrôles XAML et .NET technologiques
dédiés. De plus, avec l'option WinCC/IndustrialX il est égale-
ment possible de créer des contrôles ActiveX et de les afficher
dans WinCC.
Listederéférencescroiséeetaffichagedespropriétésdevues
Le personnel de maintenance ou de l'installation éprouve sou-
vent des difficultés à se familiariser avec un projet et à analyser
sesspécificités.Danscecas,lesélémentssuivantconstituentune
aide précieuse : Une liste de références croisées avec une énumé-
ration (filtrée) de toutes les variables, vues et fonctions du projet
sous forme de tableau, ainsi que l'affichage centralisé des pro-
priétés des vues directement dans WinCC Explorer.
WinCC confère une visibilité au projet tout en simplifiant la modi-
fication de la configuration, même après un certain temps.
Configuration d'applications multilingues
Les textes de l'application exécutive peuvent être édités dans
toutes les langues principales de Windows (Primary Languages).
Outre les textes des statistiques, cela comprend également les
infobulles. Avec l'éditeur Text Distributor, tous les textes sont
exportés et réimportés
WinCC Text Library avec textes de messages en cinq langues
Outil de configuration pour le traitement de projets de grande envergure
au format CSV, de sorte que la traduction puisse être réalisée
en toute simplicité avec un outil standard. Afin de faciliter la
traduction des textes de messages, il existe une bibliothèque
de blocs de texte (Text Library) qui propose les termes utilisés
dans les différentes langues sous la forme d'un tableau. Dans
la Text Library, vous pouvez saisir dans les langues Windows
les textes qui seront utilisés au moment de l'exécution, en
fonction de langue d'exécution paramétrée. Des mécanismes
de filtrage vous facilitent le travail en présence de grandes ca-
pacités fonctionnelles.
Outil de configuration pour la configuration de données
de masse
Pour une configuration conviviale et rapide de données de
masse, vous pouvez faire appel à un outil de configuration
basé sur Microsoft Excel. Les projets existants peuvent être lus
et de nouveaux créés. Outre les liaisons et variables de process,
des valeurs de mesure, des messages et la bibliothèque de
textes peuvent être traités. Pour la configuration de variables
d'archive, il existe un outil similaire nommé Archive Configura-
tion Tool. Le format tabulaire permet une édition conviviale com-
prenant même le remplissage automatique. Les utilisateurs ex-
périmentés disposent davantage de possibilités grâce aux
macros basées sur VBA (Visual Basic for Applications).
Une certitude immédiate grâce à la simulation du runtime
Un projet SIMATIC WinCC peut être testé avant même que la
liaison de communication est établie avec les automates. Par
le biais d'une simulation de variable, il est possible d'affecter
une évolution de valeurs à chaque variable (interne) utilisée.
Lorsque les vues simulées s'affichent à l'écran, on peut rapide-
ment voir si, par exemple, les changements de couleur confi-
gurés sont appropriés.
Mise en service rapide : la configuration en ligne
Modifier des données de configuration au beau milieu d'une
phase de tests délicate ? Aucun problème, vous pouvez le faire
en ligne. La vue modifiée est mise à jour dès sa prochaine sé-
lection (ce qui réduit considérablement le temps de mise en
service !). Simultanément, les déroulements et événements
relatifs à la qualité sont continuellement enregistrés, ce qui
constitue un suivi sans faille.
© Siemens AG 2012

19. SIMATIC WinCC – Système de base 19

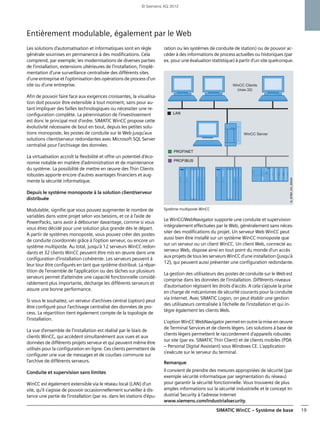

Entièrement modulable, également par le Web
Les solutions d'automatisation et informatiques sont en règle
générale soumises en permanence à des modifications. Cela
comprend, par exemple, les modernisations de diverses parties
de l'installation, extensions ultérieures de l'installation, l'implé-
mentation d'une surveillance centralisée des différents sites
d'une entreprise et l'optimisation des opérations de process d'un
site ou d'une entreprise.
Afin de pouvoir faire face aux exigences croissantes, la visualisa-
tion doit pouvoir être extensible à tout moment, sans pour au-
tant impliquer des failles technologiques ou nécessiter une re-
configuration complète. La pérennisation de l'investissement
est donc le principal mot d'ordre. SIMATIC WinCC propose cette
évolutivité nécessaire de bout en bout, depuis les petites solu-
tions monoposte, les postes de conduite sur le Web jusqu'aux
solutions client/serveur redondantes avec Microsoft SQL Server
centralisé pour l'archivage des données.
La virtualisation accroît la flexibilité et offre un potentiel d'éco-
nomie notable en matière d'administration et de maintenance
du système. La possibilité de mettre en œuvre des Thin Clients
robustes apporte encore d'autres avantages financiers et aug-
mente la sécurité informatique.
Depuis le système monoposte à la solution client/serveur
distribuée
Modulable, signifie que vous pouvez augmenter le nombre de
variables dans votre projet selon vos besoins, et ce à l'aide de
PowerPacks, sans avoir à débourser davantage, comme si vous
vous étiez décidé pour une solution plus grande dès le départ.
A partir de systèmes monoposte, vous pouvez créer des postes
de conduite coordonnés grâce à l'option serveur, ou encore un
système multiposte. Au total, jusqu'à 12 serveurs WinCC redon-
dants et 32 clients WinCC peuvent être mis en œuvre dans une
configuration d'installation cohérente. Les serveurs peuvent à
leur tour être configurés en tant que système distribué. La répar-
tition de l'ensemble de l'application ou des tâches sur plusieurs
serveurs permet d'atteindre une capacité fonctionnelle considé-
rablement plus importante, décharge les différents serveurs et
assure une bonne performance.
Si vous le souhaitez, un serveur d'archives central (option) peut
être configuré pour l'archivage centralisé des données de pro-
cess. La répartition tient également compte de la topologie de
l'installation.
La vue d'ensemble de l'installation est réalisé par le biais de
clients WinCC, qui accèdent simultanément aux vues et aux
données de différents projets serveur et qui peuvent même être
utilisés pour la configuration en ligne. Ces clients permettent de
configurer une vue de messages et de courbes commune sur
l'archive de différents serveurs.
Conduite et supervision sans limites
WinCC est également extensible via le réseau local (LAN) d'un
site, qu'il s'agisse de pouvoir occasionnellement surveiller à dis-
tance une partie de l'installation (par ex. dans les stations d'épu-
ration ou les systèmes de conduite de station) ou de pouvoir ac-
céder à des informations de process actuelles ou historiques (par
ex. pour une évaluation statistique) à partir d'un site quelconque.
Système multiposte WinCC
Le WinCC/WebNavigator supporte une conduite et supervision
intégralement effectuées par le Web, généralement sans néces-
siter des modifications du projet. Un serveur Web WinCC peut
aussi bien être installé sur un système WinCC monoposte que
sur un serveur ou un client WinCC. Un client Web, connecté au
serveur Web, dispose ainsi en tout point du monde d'un accès
aux projetsde tous les serveursWinCC d'une installation (jusqu'à
12), qui peuvent aussi présenter une configuration redondante.
La gestion des utilisateurs des postes de conduite sur le Web est
comprise dans les données de l'installation. Différents niveaux
d'autorisation régissent les droits d'accès. A cela s'ajoute la prise
en charge de mécanismes de sécurité courants pour la conduite
via Internet. Avec SIMATIC Logon, on peut établir une gestion
des utilisateurs centralisée à l'échelle de l'installation et qui in-
tègre également les clients Web.
L'option WinCC WebNavigator permeten outrelamise en œuvre
de Terminal Services et de clients légers. Les solutions à base de
clients légers permettent le raccordement d'appareils robustes
sur site (par ex. SIMATIC Thin Client) et de clients mobiles (PDA
– Personal Digital Assistant) sous Windows CE. L'application
s'exécute sur le serveur du terminal.
Remarque
Il convient de prendre des mesures appropriées de sécurité (par
exemple sécurité informatique par segmentation du réseau)
pour garantir la sécurité fonctionnelle. Vous trouverez de plus
amples informations sur la sécurité industrielle et le concept In-
dustrial Security à l'adresse Internet
www.siemens.com/industrialsecurity.
© Siemens AG 2012

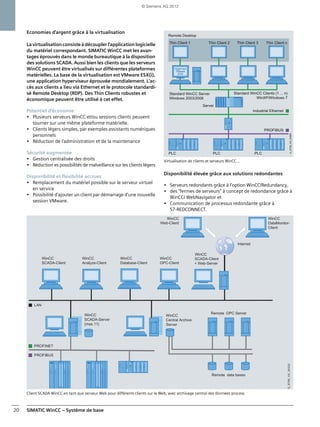

20. SIMATIC WinCC – Système de base20
Economies d'argent grâce à la virtualisation
Lavirtualisationconsisteà découpler l'application logicielle
du matériel correspondant. SIMATIC WinCC met les avan-
tages éprouvés dans le monde bureautique à la disposition
des solutions SCADA. Aussi bien les clients que les serveurs
WinCC peuvent être virtualisés sur différentes plateformes
matérielles. La base de la virtualisation est VMware ESX(i),
une application hyperviseur éprouvée mondialement. L'ac-
cès aux clients a lieu via Ethernet et le protocole standardi-
sé Remote Desktop (RDP). Des Thin Clients robustes et
économique peuvent être utilisé à cet effet.
Potentiel d'économie
• Plusieurs serveurs WinCC et/ou sessions clients peuvent
tourner sur une même plateforme matérielle.
• Clients légers simples, par exemples assistants numériques
personnels
• Réduction de l'administration et de la maintenance
Sécurité augmentée
• Gestion centralisée des droits
• Réduction es possibilités de malveillance sur les clients légers
Disponibilité et flexibilité accrues
• Remplacement du matériel possible sur le serveur virtuel
en service
• Possibilité d'ajouter un client par démarrage d'une nouvelle
session VMware.
Virtualisation de clients et serveurs WinCC...
Disponibilité élevée grâce aux solutions redondantes
• Serveurs redondants grâce à l'option WinCC/Redundancy,
• des "fermes de serveurs" à concept de redondance grâce à
WinCC/ WebNavigator et
• Communication de processus redondante grâce à
S7-REDCONNECT.
Client SCADA WinCC en tant que serveur Web pour différents clients sur le Web, avec archivage central des données process
Thin Client 1 Thin Client 2 Thin Client 3 Thin Client n
Standard WinCC Clients (1 ... n)
WinXP/Windows 7
Standard WinCC Server
Windows 2003/2008
Server
Industrial Ethernet
Remote Desktop
G_ST80_XX_00488
PROFIBUS
PLC PLC PLC
© Siemens AG 2012

21. SIMATIC WinCC – Système de base 21

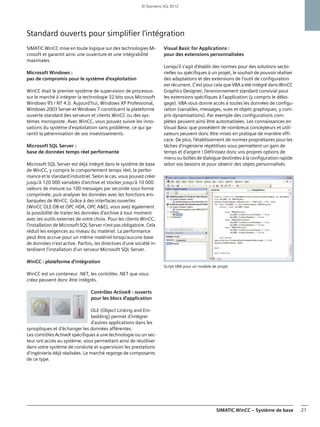

Standard ouverts pour simplifier l'intégration
SIMATIC WinCC mise en toute logique sur des technologies Mi-
crosoft et garantit ainsi une ouverture et une intégrabilité
maximales.
Microsoft Windows :
pas de compromis pour le système d'exploitation
WinCC était le premier système de supervision de processus
sur le marché à intégrer la technologie 32 bits sous Microsoft
Windows 95 / NT 4.0. Aujourd'hui, Windows XP Professional,
Windows 2003 Server et Windows 7 constituent la plateforme
ouverte standard des serveurs et clients WinCC ou des sys-
tèmes monoposte. Avec WinCC, vous pouvez suivre les inno-
vations du système d'exploitation sans problème, ce qui ga-
rantit la pérennisation de vos investissements.
Microsoft SQL Server :
base de données temps réel performante
Microsoft SQL Server est déjà intégré dans le système de base
de WinCC, y compris le comportement temps réel, la perfor-
mance et le standard industriel. Selon le cas, vous pouvez créer
jusqu'à 120 000 variables d'archive et stocker jusqu'à 10 000
valeurs de mesure ou 100 messages par seconde sous forme
comprimée, puis analyser les données avec les fonctions em-
barquées de WinCC. Grâce à des interfaces ouvertes
(WinCC OLE-DB et OPC HDA, OPC A&E), vous avez également
la possibilité de traiter les données d'archive à tout moment
avec les outils externes de votre choix. Pour les clients WinCC,
l'installation de Microsoft SQL Server n'est pas obligatoire. Cela
réduit les exigences au niveau du matériel. La performance
peut être accrue pour un même matériel lorsqu'aucune base
de données n'est active. Parfois, les directives d'une société in-
terdisent l'installation d'un serveur Microsoft SQL Server.
WinCC : plateforme d'intégration
WinCC est un conteneur .NET, les contrôles .NET que vous
créez peuvent donc être intégrés.
Contrôles ActiveX : ouverts
pour les blocs d'application
OLE (Object Linking and Em-
bedding) permet d'intégrer
d'autres applications dans les
synoptiques et d'échanger les données afférentes.
Les contrôles ActiveX spécifiques à une technologie ou un sec-
teur ont accès au système, vous permettant ainsi de réutiliser
dans votre système de conduite et supervision les prestations
d'ingénierie déjà réalisées. Le marché regorge de composants
de ce type.
Visual Basic for Applications :
pour des extensions personnalisées
Lorsqu'il s'agit d'établir des normes pour des solutions secto-
rielles ou spécifiques à un projet, le souhait de pouvoir réaliser
des adaptations et des extensions de l'outil de configuration
est récurrent. C'est pour cela que VBA a été intégré dans WinCC
Graphics Designer, l'environnement standard convivial pour
les extensions spécifiques à l'application (y compris le débo-
gage). VBA vous donne accès à toutes les données de configu-
ration (variables, messages, vues et objets graphiques, y com-
pris dynamisations). Par exemple des configurations com-
plètes peuvent ainsi être automatisées. Les connaissances en
Visual Basic que possèdent de nombreux concepteurs et utili-
sateurs peuvent donc être mises en pratique de manière effi-
cace. De plus, l'établissement de normes propriétaires pour les
tâches d'ingénierie répétitives vous permettent un gain de
temps et d'argent ! Définissez donc vos propres options de
menu ou boîtes de dialogue destinées à la configuration rapide
selon vos besoins et pour obtenir des objets personnalisés.
Script VBA pour un modèle de projet
© Siemens AG 2012

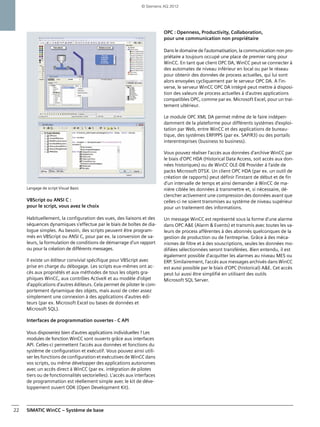

22. SIMATIC WinCC – Système de base22
Langage de script Visual Basic
VBScript ou ANSI C :
pour le script, vous avez le choix
Habituellement, la configuration des vues, des liaisons et des
séquences dynamiques s'effectue par le biais de boîtes de dia-
logue simples. Au besoin, des scripts peuvent être program-
més en VBScript ou ANSI C, pour par ex. la conversion de va-
leurs, la formulation de conditions de démarrage d'un rapport
ou pour la création de différents messages.
Il existe un éditeur convivial spécifique pour VBScript avec
prise en charge du débogage. Les scripts eux-mêmes ont ac-
cès aux propriétés et aux méthodes de tous les objets gra-
phiques WinCC, aux contrôles ActiveX et au modèle d'objet
d'applications d'autres éditeurs. Cela permet de piloter le com-
portement dynamique des objets, mais aussi de créer assez
simplement une connexion à des applications d'autres édi-
teurs (par ex. Microsoft Excel ou bases de données et
Microsoft SQL).
Interfaces de programmation ouvertes - C API
Vous disposeriez bien d'autres applications individuelles ? Les
modules de fonction WinCC sont ouverts grâce aux interfaces
API. Celles-ci permettent l'accès aux données et fonctions du
système de configuration et exécutif. Vous pouvez ainsi utili-
ser les fonctions de configuration et exécutives de WinCC dans
vos scripts, ou même développer des applications autonomes
avec un accès direct à WinCC (par ex. intégration de pilotes
tiers ou de fonctionnalités sectorielles). L'accès aux interfaces
de programmation est réellement simple avec le kit de déve-
loppement ouvert ODK (Open Development Kit).
OPC : Openness, Productivity, Collaboration,
pour une communication non propriétaire
Dans le domaine de l'automatisation, la communication non pro-
priétaire a toujours occupé une place de premier rang pour
WinCC. En tant que client OPC DA, WinCC peut se connecter à
des automates de niveau inférieur en local ou par le réseau
pour obtenir des données de process actuelles, qui lui sont
alors envoyées cycliquement par le serveur OPC DA. A l'in-
verse, le serveur WinCC OPC DA intégré peut mettre à disposi-
tion des valeurs de process actuelles à d'autres applications
compatibles OPC, comme par ex. Microsoft Excel, pour un trai-
tement ultérieur.
Le module OPC XML DA permet même de le faire indépen-
damment de la plateforme pour différents systèmes d'exploi-
tation par Web, entre WinCC et des applications de bureau-
tique, des systèmes ERP/PPS (par ex. SAP/R3) ou des portails
interentreprises (business to business).
Vous pouvez réaliser l'accès aux données d'archive WinCC par
le biais d'OPC HDA (Historical Data Access, soit accès aux don-
nées historiques) ou de WinCC OLE-DB Provider à l'aide de
packs Microsoft DTSX. Un client OPC HDA (par ex. un outil de
création de rapports) peut définir l'instant de début et de fin
d'un intervalle de temps et ainsi demander à WinCC de ma-
nière ciblée les données à transmettre et, si nécessaire, dé-
clencher activement une compression des données avant que
celles-ci ne soient transmises au système de niveau supérieur
pour un traitement des informations.
Un message WinCC est représenté sous la forme d'une alarme
dans OPC A&E (Alarm & Events) et transmis avec toutes les va-
leurs de process afférentes à des abonnés quelconques de la
gestion de production ou de l'entreprise. Grâce à des méca-
nismes de filtre et à des souscriptions, seules les données mo-
difiées sélectionnées seront transférées. Bien entendu, il est
également possible d'acquitter les alarmes au niveau MES ou
ERP. Similairement, l'accès aux messages archivés dans WinCC
est aussi possible par le biais d'OPC (historical) A&E. Cet accès
peut lui aussi être simplifié en utilisant des outils
Microsoft SQL Server.
© Siemens AG 2012

23. SIMATIC WinCC – Système de base 23
Microsoft SQL Server intégré pour l'archivage des données pour l'intégration
IT & Business
SIMATIC WinCC intègre directement dans le système de base
un SQL Server performant et évolutif pour l'archivage des don-
nées. Ce SQL Server est basé sur Microsoft SQL Server. L'utili-
sateur dispose ainsi de toutes les possibilités d'archivage et
d'analyse.
Archivage...
• Archivage performant des valeurs et événement de
process actuels
• Archivage de longue durée avec compression des données
et archives de sauvegarde
• Utilisation en tant que serveur d'archives central
(redondance en option)
L'archivage de données et d'événements sous la forme d'ar-
chives de valeurs de process, de messages et utilisateur s'effec-
tue avec des performances élevées : jusqu'à 10 000 valeurs de
mesure par seconde et jusqu'à 15 000 messages en l'espace
de 10 secondes lors d'une avalanche de messages. La capacité
mémoire requise est très faible en raison des fonctions de
compression performantes. Les différentes archives clôturées
(par ex. archive hebdomadaire) peuvent être transférées sur le
serveur d'archivage de longue durée (serveur de sauvegarde).
Jusqu'à 11 serveurs WinCC, serveurs OPC DA ou bases de don-
nées distantes peuvent servir de source de données. En cas
d'exigences de disponibilité élevées, des solutions redon-
dantes homogènes peuvent être conçues avec des serveurs
redondants WinCC, d'archivage et de sauvegarde.
Le système de base WinCC permet de configurer 512 variables
d'archive. Celles-ci peuvent être étendues jusqu'à 120 000
variables par des PowerPacks.
... et analyse
L'affichage des données provenant du système d'archivage
WinCC peut être effectué par le biais de synoptiques WinCC
avec les modules intégrés WinCC Online Trend Control,
WinCC Online Table Control, WinCC Trend Ruler Control ou
WinCC Alarm Control, comprenant des fonctions statistiques.
Davantage de possibilités d'analyse sont fournies par les
options WinCC (par ex. WinCC ConnectivityPack,
WinCC/DataMonitor) et les add-ons WinCC.
Différents clients sont disponibles pour l'analyse :
• Clients SCADA WinCC pour la conduite et la supervision
(et la configuration)
• Clients Web WinCC pour la conduite et la supervision com-
plètes par le Web, à l'aide Microsoft Internet Explorer,
WinCC Web Viewer ou Terminal Services, au choix
• Clients WinCC DataMonitor en tant que portail d'informa-
tion pour les vues de process actuelles; des fonctions de
statistique et des analyses en ligne par l'intermédiaire de
Microsoft Internet Explorer; la création, l'affichage et la dif-
fusion d'états par le biais de Microsoft Excel
• Clients d'analyse sur la base de la WinCC/ConnectivityStation
disposant d'un accès libre aux données actuelles et histo-
riques (par ex. par le biais d'OPC ou de WinCC OLE-DB)
Serveur d'archives central sur la base de WinCC, archivage des données de process et plaque tournante de l'information
© Siemens AG 2012

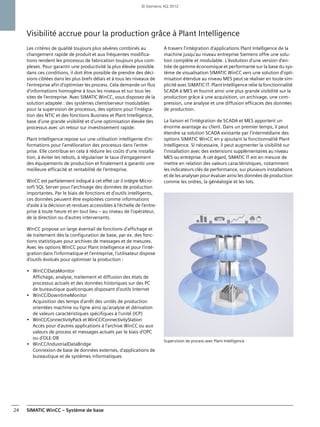

24. SIMATIC WinCC – Système de base24
Visibilité accrue pour la production grâce à Plant Intelligence
Les critères de qualité toujours plus sévères combinés au
changement rapide de produit et aux fréquentes modifica-
tions rendent les processus de fabrication toujours plus com-
plexes. Pour garantir une productivité la plus élevée possible
dans ces conditions, il doit être possible de prendre des déci-
sions ciblées dans les plus brefs délais et à tous les niveaux de
l'entreprise afin d'optimiser les process. Cela demande un flux
d'informations homogène à tous les niveaux et sur tous les
sites de l'entreprise. Avec SIMATIC WinCC, vous disposez de la
solution adaptée : des systèmes client/serveur modulables
pour la supervision de processus, des options pour l'intégra-
tion des NTIC et des fonctions Business et Plant Intelligence,
base d'une grande visibilité et d'une optimisation élevée des
processus avec un retour sur investissement rapide.
Plant Intelligence repose sur une utilisation intelligente d'in-
formations pour l'amélioration des processus dans l'entre-
prise. Elle contribue en cela à réduire les coûts d'une installa-
tion, à éviter les rebuts, à régulariser le taux d'engagement
des équipements de production et finalement à garantir une
meilleure efficacité et rentabilité de l'entreprise.
WinCC est parfaitement indiqué à cet effet car il intègre Micro-
soft SQL Server pour l'archivage des données de production
importantes. Par le biais de fonctions et d'outils intelligents,
ces données peuvent être exploitées comme informations
d'aide à la décision et rendues accessibles à l'échelle de l'entre-
prise à toute heure et en tout lieu – au niveau de l'opérateur,
de la direction ou d'autres intervenants.
WinCC propose un large éventail de fonctions d'affichage et
de traitement dès la configuration de base, par ex. des fonc-
tions statistiques pour archives de messages et de mesures.
Avec les options WinCC pour Plant Intelligence et pour l'inté-
gration dans l'informatique et l'entreprise, l'utilisateur dispose
d'outils évolués pour optimiser la production :
• WinCC/DataMonitor
Affichage, analyse, traitement et diffusion des états de
processus actuels et des données historiques sur des PC
de bureautique quelconques disposant d'outils Internet
• WinCC/DowntimeMonitor
Acquisition des temps d'arrêt des unités de production
orientées machine ou ligne ainsi qu'analyse et dérivation
de valeurs caractéristiques spécifiques à l'unité (ICP)
• WinCC/ConnectivityPack et WinCC/ConnectivityStation
Accès pour d'autres applications à l'archive WinCC ou aux
valeurs de process et messages actuels par le biais d'OPC
ou d'OLE-DB
• WinCC/IndustrialDataBridge
Connexion de base de données externes, d'applications de
bureautique et de systèmes informatiques
A travers l'intégration d'applications Plant Intelligence de la
machine jusqu'au niveau entreprise Siemens offre une solu-
tion complète et modulable. L'évolution d'une version d'en-
trée de gamme économique et performante sur la base du sys-
tème de visualisation SIMATIC WinCC vers une solution d'opti-
misation étendue au niveau MES peut se réaliser en toute sim-
plicité avec SIMATIC IT. Plant Intelligence relie la fonctionnalité
SCADA à MES et fournit ainsi une plus grande visibilité sur la
production grâce à une acquisition, un archivage, une com-
pression, une analyse et une diffusion efficaces des données
de production.
La liaison et l'intégration de SCADA et MES apportent un
énorme avantage au client. Dans un premier temps, il peut
étendre sa solution SCADA existante par l'intermédiaire des
options SIMATIC WinCC en y ajoutant la fonctionnalité Plant
Intelligence. Si nécessaire, il peut augmenter la visibilité sur
l'installation avec des extensions supplémentaires au niveau
MES ou entreprise. A cet égard, SIMATIC IT est en mesure de
mettre en relation des valeurs caractéristiques, notamment
les indicateurs clés de performance, sur plusieurs installations
et de les analyser pour évaluer ainsi les données de production
comme les ordres, la généalogie et les lots.
Supervision de process avec Plant Intelligence
© Siemens AG 2012

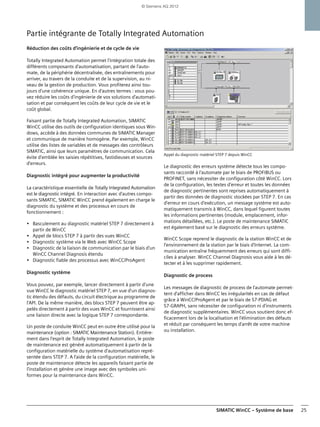

25. SIMATIC WinCC – Système de base 25
Partie intégrante de Totally Integrated Automation
Réduction des coûts d'ingénierie et de cycle de vie
Totally Integrated Automation permet l'intégration totale des
différents composants d'automatisation, partant de l'auto-
mate, de la périphérie décentralisée, des entraînements pour
arriver, au travers de la conduite et de la supervision, au ni-
veau de la gestion de production. Vous profiterez ainsi tou-
jours d'une cohérence unique. En d'autres termes : vous pou-
vez réduire les coûts d'ingénierie de vos solutions d'automati-
sation et par conséquent les coûts de leur cycle de vie et le
coût global.
Faisant partie de Totally Integrated Automation, SIMATIC
WinCC utilise des outils de configuration identiques sous Win-
dows, accède à des données communes de SIMATIC Manager
et communique de manière homogène. Par exemple, WinCC
utilise des listes de variables et de messages des contrôleurs
SIMATIC, ainsi que leurs paramètres de communication. Cela
évite d'emblée les saisies répétitives, fastidieuses et sources
d'erreurs.
Diagnostic intégré pour augmenter la productivité
La caractéristique essentielle de Totally Integrated Automation
est le diagnostic intégré. En interaction avec d'autres compo-
sants SIMATIC, SIMATIC WinCC prend également en charge le
diagnostic du système et des processus en cours de
fonctionnement :
• Basculement au diagnostic matériel STEP 7 directement à
partir de WinCC
• Appel de blocs STEP 7 à partir des vues WinCC
• Diagnostic système via le Web avec WinCC Scope
• Diagnostic de la liaison de communication par le biais d'un
WinCC Channel Diagnosis étendu
• Diagnostic fiable des processus avec WinCC/ProAgent
Diagnostic système
Vous pouvez, par exemple, lancer directement à partir d'une
vue WinCC le diagnostic matériel STEP 7, en vue d'un diagnos-
tic étendu des défauts, du circuit électrique au programme de
l'API. De la même manière, des blocs STEP 7 peuvent être ap-
pelés directement à partir des vues WinCC et fournissent ainsi
une liaison directe avec la logique STEP 7 correspondante.
Un poste de conduite WinCC peut en outre être utilisé pour la
maintenance (option : SIMATIC Maintenance Station). Entière-
ment dans l'esprit de Totally Integrated Automation, le poste
de maintenance est généré automatiquement à partir de la
configuration matérielle du système d'automatisation repré-
sentée dans STEP 7. A l'aide de la configuration matérielle, le
poste de maintenance détecte les appareils faisant partie de
l'installation et génère une image avec des symboles uni-
formes pour la maintenance dans WinCC.
Appel du diagnostic matériel STEP 7 depuis WinCC
Le diagnostic des erreurs système détecte tous les compo-
sants raccordé à l'automate par le biais de PROFIBUS ou
PROFINET, sans nécessiter de configuration côté WinCC. Lors
de la configuration, les textes d'erreur et toutes les données
de diagnostic pertinentes sont reprises automatiquement à
partir des données de diagnostic stockées par STEP 7. En cas
d'erreur en cours d'exécution, un message système est auto-
matiquement transmis à WinCC, dans lequel figurent toutes
les informations pertinentes (module, emplacement, infor-
mations détaillées, etc.). Le poste de maintenance SIMATIC
est également basé sur le diagnostic des erreurs système.
WinCC Scope reprend le diagnostic de la station WinCC et de
l'environnement de la station par le biais d'Internet. La com-
munication entraîne fréquemment des erreurs qui sont diffi-
ciles à analyser. WinCC Channel Diagnosis vous aide à les dé-
tecter et à les supprimer rapidement.
Diagnostic de process
Les messages de diagnostic de process de l'automate permet-
tent d'afficher dans WinCC les irrégularités en cas de défaut
grâce à WinCC/ProAgent et par le biais de S7-PDIAG et
S7-GRAPH, sans nécessiter de configuration ni d'instruments
de diagnostic supplémentaires. WinCC vous soutient donc ef-
ficacement lors de la localisation et l'élimination des défauts
et réduit par conséquent les temps d'arrêt de votre machine
ou installation.
© Siemens AG 2012

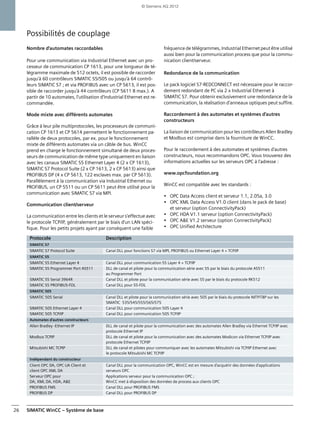

26. SIMATIC WinCC – Système de base26
Possibilités de couplage
Nombre d'automates raccordables
Pour une communication via Industrial Ethernet avec un pro-
cesseur de communication CP 1613, pour une longueur de té-
légramme maximale de 512 octets, il est possible de raccorder
jusqu'à 60 contrôleurs SIMATIC S5/505 ou jusqu'à 64 contrô-
leurs SIMATIC S7 ; et via PROFIBUS avec un CP 5613, il est pos-
sible de raccorder jusqu'à 44 contrôleurs (CP 5611 8 max.). A
partir de 10 automates, l'utilisation d'Industrial Ethernet est re-
commandée.
Mode mixte avec différents automates
Grâce à leur pile multiprotocoles, les processeurs de communi-
cation CP 1613 et CP 5614 permettent le fonctionnement pa-
rallèle de deux protocoles, par ex. pour le fonctionnement
mixte de différents automates via un câble de bus. WinCC
prend en charge le fonctionnement simultané de deux proces-
seurs de communication de même type uniquement en liaison
avec les canaux SIMATIC S5 Ethernet Layer 4 (2 x CP 1613),
SIMATIC S7 Protocol Suite (2 x CP 1613, 2 x CP 5613) ainsi que
PROFIBUS DP (4 x CP 5613, 122 esclaves max. par CP 5613).
Parallèlement à la communication via Industrial Ethernet ou
PROFIBUS, un CP 5511 ou un CP 5611 peut être utilisé pour la
communication avec SIMATIC S7 via MPI.
Communication client/serveur
La communication entre les clients et le serveur s'effectue avec
le protocole TCP/IP, généralement par le biais d'un LAN spéci-
fique. Pour les petits projets ayant par conséquent une faible
fréquence de télégrammes, Industrial Ethernet peut être utilisé
aussi bien pour la communication process que pour la commu-
nication client/serveur.
Redondance de la communication
Le pack logiciel S7-REDCONNECT est nécessaire pour le raccor-
dement redondant de PC via 2 x Industrial Ethernet à
SIMATIC S7. Pour obtenir exclusivement une redondance de la
communication, la réalisation d'anneaux optiques peut suffire.
Raccordement à des automates et systèmes d'autres
constructeurs
La liaison de communication pour les contrôleurs Allen Bradley
et Modbus est comprise dans la fourniture de WinCC.
Pour le raccordement à des automates et systèmes d'autres
constructeurs, nous recommandons OPC. Vous trouverez des
informations actuelles sur les serveurs OPC à l'adresse :
www.opcfoundation.org
WinCC est compatible avec les standards :
• OPC Data Access client et serveur 1.1, 2.05a, 3.0
• OPC XML Data Access V1.0 client (dans le pack de base)
et serveur (option ConnectivityPack)
• OPC HDA V1.1 serveur (option ConnectivityPack)
• OPC A&E V1.2 serveur (option ConnectivityPack)
• OPC Unified Architecture
Protocole Description
SIMATIC S7
SIMATIC S7 Protocol Suite Canal DLL pour fonctions S7 via MPI, PROFIBUS ou Ethernet Layer 4 + TCP/IP
SIMATIC S5
SIMATIC S5 Ethernet Layer 4 Canal DLL pour communication S5 Layer 4 + TCP/IP
SIMATIC S5 Programmer Port AS511 DLL de canal et pilote pour la communication série avec S5 par le biais du protocole AS511
au Programmer Port
SIMATIC S5 Serial 3964R Canal DLL et pilote pour la communication série avec S5 par le biais du protocole RK512
SIMATIC S5 PROFIBUS-FDL Canal DLL pour S5-FDL
SIMATIC 505
SIMATIC 505 Serial Canal DLL et pilote pour la communication série avec 505 par le biais du protocole NITP/TBP sur les
SIMATIC 535/545/555/565/575
SIMATIC 505 Ethernet Layer 4 Canal DLL pour communication 505 Layer 4
SIMATIC 505 TCP/IP Canal DLL pour communication 505 TCP/IP
Automates d'autres constructeurs
Allen Bradley -Ethernet IP DLL de canal et pilote pour la communication avec des automates Allen Bradley via Ethernet TCP/IP avec
protocole Ethernet IP
Modbus TCPIP DLL de canal et pilote pour la communication avec des automates Modicon via Ethernet TCP/IP avec
protocole Ethernet TCP/IP
Mitsubishi MC TCPIP DLL de canal et pilotes pour communiquer avec les automates Mitsubishi via TCP/IP Ethernet avec
le protocole Mitsubishi MC TCP/IP
Indépendant du constructeur
Client OPC DA, OPC UA Client et
client OPC XML DA
Canal DLL pour la communication OPC, WinCC est en mesure d'acquérir des données d'applications
serveurs OPC
Serveur OPC pour
DA, XML DA, HDA, A&E
Applications serveur pour la communication OPC ;
WinCC met à disposition des données de process aux clients OPC
PROFIBUS FMS Canal DLL pour PROFIBUS FMS
PROFIBUS DP Canal DLL pour PROFIBUS DP
© Siemens AG 2012

27. SIMATIC WinCC – Système de base 27
Caractéristiques techniques
SIMATIC WinCC V 7.0
Système d'exploitation Monoposte et client WinCC : Windows 7 (Professional SP1/Enterprise SP1/Ultimate SP1, 32 bits et
64 bits)/Windows XP Professional SP3
Serveur WinCC : Windows Server 2003 SP2/Windows Server 2003 R2 SP2/Windows Server 2008 SP2,
32 bits/Windows Server 2008 R2 SP1, 64 bits/Windows XP SP3
Configuration matérielle requise pour le PC sous Windows XP sous Windows 7 sous Windows Server
2003
sous Windows Server
2008
Type de processeur
Système monoposte
Minimum Pentium III 1 GHz P4 2,5 GHz Pentium III 1 GHz CPU DualCore 2 GHz
Recommandé P4 2,5 GHz ou équiva-
lent
P4 3,5 GHz ou
CPU DualCore
P4 3 GHz ou
équivalent
2,4 GHz
CPU MultiCore
Système multiposte
Minimum – – Pentium III 1 GHz CPU DualCore 2 GHz
Recommandé P4 3 GHz ou
équivalent 1)
– P4 3 GHz ou
équivalent
2,4 GHz
CPU MultiCore
WinCC Client
Minimum Pentium III 800 MHz P4 2,5 GHz – –
Recommandé P4 2 GHz ou similaire P4 3 GHz ou
CPU DualCore
– –
Mémoire vive RAM
Système monoposte
Minimum 1 Go RAM 2 Go RAM 1 Go RAM 2 Go RAM
Recommandé 2 Go RAM 2 Go RAM 2 Go RAM 4 Go RAM
Système multiposte
Minimum 1 Go RAM 2 Go RAM 1 Go RAM 2 Go RAM
Recommandé 2 Go RAM 2 Go RAM 2 Go RAM 4 Go RAM
WinCC Client
Minimum 512 Mo RAM 1 Go RAM – –
Recommandé 1 Go RAM 2 Go RAM – –
Fonctionnalités/capacités fonctionnelles
Messages (nombre)
Texte de messages (nbre de caractères)
Archive d'alarmes
Charge continue de messages, max.
Avalanche de messages, max.
150.000
10 x 256
> 500.000 messages 2)
Serveur d'archives central : 100/s Serveur/monoposte : 10/s
Serveur d'archives central : 15 000/10 s toutes les 5 min
Serveur/monoposte : 2000/10 s toutes les 5 min
Archive
Points de données d'archivage
Types d'archives
Format d'archivage des données
Valeurs de mesure par seconde, max.
Max. 120.000 par serveur 3)
Archive cyclique avec et sans archivage de longue durée
Microsoft SQL Server 2005, SP2 (compris dans la fourniture de WinCC)
Serveur d'archives central : 10 000/s Serveur/monoposte : 5000/s
Archives utilisateur
Archives (recettes)
Enregistrements par archive utilisateur
Champs par archive utilisateur
En fonction du système 2)
65.5364)
5005)
Système graphique
Nombre de vues, d'objets et de champs En fonction du système 2)
Variables du processus 256 k 5)
par serveur
Courbes
Fenêtre de courbes par vue
Courbes par fenêtre de courbes
25
80
Gestion des utilisateurs
Groupes d'utilisateurs
Nombre d'utilisateurs
Groupes de droits d'accès
128
128
999
© Siemens AG 2012

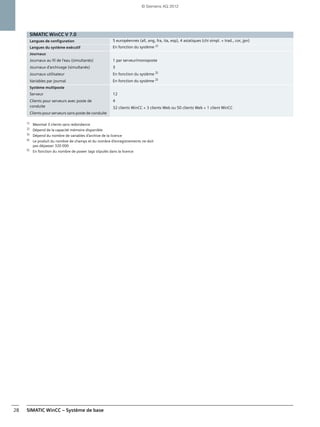

28. SIMATIC WinCC – Système de base28
1)
Maximal 3 clients sans redondance
2) Dépend de la capacité mémoire disponible
3) Dépend du nombre de variables d'archive de la licence
4)
Le produit du nombre de champs et du nombre d'enregistrements ne doit
pas dépasser 320 000
5)
En fonction du nombre de power tags stipulés dans la licence
SIMATIC WinCC V 7.0
Langues de configuration 5 européennes (all, ang, fra, ita, esp), 4 asiatiques (chi simpl. + trad., cor, jpn)
Langues du système exécutif En fonction du système 2)
Journaux
Journaux au fil de l'eau (simultanés)
Journaux d'archivage (simultanés)
Journaux utilisateur
Variables par journal
1 par serveur/monoposte
3
En fonction du système 2)
En fonction du système 2)
Système multiposte
Serveur
Clients pour serveurs avec poste de
conduite
Clients pour serveurs sans poste de conduite
12
4
32 clients WinCC + 3 clients Web ou 50 clients Web + 1 client WinCC
© Siemens AG 2012

29. SIMATIC WinCC – Les options 29
SIMATIC WinCC – Les options
WinCC/Server – conception de systèmes client/serveur
Par la mise en œuvre de l'option serveur, vous pouvez étendre
un système WinCC monoposte en un système client/serveur
performant. De cette manière, vous pouvez exploiter plusieurs
Système multiposte avec jusqu'à 32 clients sur un serveur
postes de conduite et de supervision coordonnés en associa-
tion avec des systèmes d'automatisation en réseau. Un ser-
veur peut approvisionner 32 clients en données de process et
d'archive, messages, vues et journaux. La condition préalable
à ceci est une connexion réseau (TCP/IP) entre l'ordinateur ser-
vant de serveur et les clients raccordés.
Serveurs et clients au choix
Selon la taille de l'installation, 12 serveurs redondants peu-
vent être mis en œuvre dans une solution client/serveur. L'ins-
tallation est exploitée par le biais de clients SCADA qui accè-
dent à un serveur ou fournissent une vue centralisée sur plu-
sieurs serveurs (voir aussi "Système distribué"). Les clients
n'ont besoin que de la plus petite licence du système exécutif
RT 128 ou, en cas de configuration sur le client, de la plus pe-
tite licence complète RC 128. Il est ainsi possible de configurer
des postes de conduite et de configuration économiques dans
un réseau. A cet égard, la configuration des vues peut bien
évidemment être réalisée en ligne, sans pour autant influen-
cer le fonctionnement des serveurs et des postes de conduite.
Les postes de conduite peuvent aussi être réalisés sous la
forme de clients Web. Dans des configurations mixtes com-
portant des clients SCADA et Web, on obtient entre autres les
limites de capacités fonctionnelles mixtes suivantes (plusieurs
variations sont possibles) :
• 50 clients Web WinCC et
1 client SCADA / de configuration WinCC, ou
• 32 clients SCADA WinCC et 3 clients Web WinCC.
Système distribué
Dans une installation complexe, vous pouvez aussi configurer
WinCC en tant que système distribué, en fonction des exi-
gences avec une distribution fonctionnelle (par ex. serveurs
de messages et d'archive) ou une répartition correspondant à
la structure physique de l'installation (par ex. construction de
châssis, atelier de peinture, etc.). La répartition de l'ensemble
de l'application ou des tâches sur plusieurs serveurs permet
d'atteindre une capacité fonctionnelle considérablement plus
importante, décharge les différents serveurs et assure une
bonne performance. La répartition permet également de tenir
compte de la topologie de l'installation.
Un exemple spécifique de répartition fonctionnelle est un ser-
veur d'archives centralisé (avec l'option WinCC/Central Archive
Server (CAS)).
Avantages
■ Conception d'un système client/serveur pour la
conduite et la supervision d'installations de grande
envergure avec jusqu'à 12 serveurs WinCC et 32 postes
de conduite coordonnés (peuvent être rajoutés
ultérieurement)
■ Fonctions ou applications distribuées sur plusieurs
serveurs en cas de capacités fonctionnelles accrues
avec une haute performance du système
■ Vue d'ensemble du projet avec accès à tous les ser-
veurs de l'installation depuis un poste de conduite
■ Les clients peuvent aussi être configurés en tant que
serveurs Web séparés
■ Configuration économique sur des clients
■ Réduction du coût d'installation avec des clients stan-
dard sans SQL Server (satisfait aux exigences des ser-
vices informatique de grandes sociétés)
© Siemens AG 2012

30. SIMATIC WinCC – Les options30

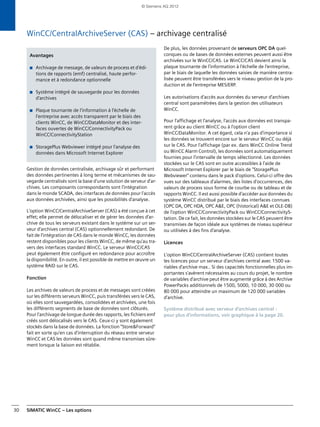

WinCC/CentralArchiveServer (CAS) – archivage centralisé
Gestion de données centralisée, archivage sûr et performant
des données pertinentes à long terme et mécanismes de sau-
vegarde centralisés sont la base d'une solution de serveur d'ar-
chives. Les composants correspondants sont l'intégration
dans le monde SCADA, des interfaces de données pour l'accès
aux données archivées, ainsi que les possibilités d'analyse.
L'option WinCC/CentralArchiveServer (CAS) a été conçue à cet
effet; elle permet de délocaliser et de gérer les données d'ar-
chive de tous les serveurs existant dans le système sur un ser-
veur d'archives central (CAS) optionnellement redondant. De
fait de l'intégration de CAS dans le monde WinCC, les données
restent disponibles pour les clients WinCC, de même qu'au tra-
vers des interfaces standard WinCC. Le serveur WinCC/CAS
peut également être configuré en redondance pour accroître
la disponibilité. En outre, il est possible de mettre en œuvre un
système RAID sur le CAS.
Fonction
Les archives de valeurs de process et de messages sont créées
sur les différents serveurs WinCC, puis transférées vers le CAS,
où elles sont sauvegardées, consolidées et archivées, une fois
les différents segments de base de données sont clôturés.
Pour l'archivage de longue durée des rapports, les fichiers emf
créés sont délocalisés vers le CAS. Ceux-ci y sont également
stockés dans la base de données. La fonction "Store&Forward"
fait en sorte qu'en cas d'interruption du réseau entre serveur
WinCC et CAS les données sont quand même transmises sûre-
ment lorsque la liaison est rétablie.
De plus, les données provenant de serveurs OPC DA quel-
conques ou de bases de données externes peuvent aussi être
archivées sur le WinCC/CAS. Le WinCC/CAS devient ainsi la
plaque tournante de l'information à l'échelle de l'entreprise,
par le biais de laquelle les données saisies de manière centra-
lisée peuvent être transférées vers le niveau gestion de la pro-
duction et de l'entreprise MES/ERP.
Les autorisations d'accès aux données du serveur d'archives
central sont paramétrées dans la gestion des utilisateurs
WinCC.
Pour l'affichage et l'analyse, l'accès aux données est transpa-
rent grâce au client WinCC ou à l'option client
WinCC/DataMonitor. A cet égard, cela n'a pas d'importance si
les données se trouvent encore sur le serveur WinCC ou déjà
sur le CAS. Pour l'affichage (par ex. dans WinCC Online Trend
ou WinCC Alarm Control), les données sont automatiquement
fournies pour l'intervalle de temps sélectionné. Les données
stockées sur le CAS sont en outre accessibles à l'aide de
Microsoft Internet Explorer par le biais de "StoragePlus
Webviewer" contenu dans le pack d'options. Celui-ci offre des
vues sur des tableaux d'alarmes, des listes d'occurrences, des
valeurs de process sous forme de courbe ou de tableau et de
rapports WinCC. Il est aussi possible d'accéder aux données du
système WinCC distribué par le biais des interfaces connues
(OPC DA, OPC HDA, OPC A&E, OPC (historical) A&E et OLE-DB)
de l'option WinCC/ConnectivityPack ou WinCC/ConnectivityS-
tation. De ce fait, les données stockées sur le CAS peuvent être
transmises de façon idéale aux systèmes de niveau supérieur
ou utilisées à des fins d'analyse.
Licences
L'option WinCC/CentralArchiveServer (CAS) contient toutes
les licences pour un serveur d'archives central avec 1500 va-
riables d'archive max.. Si des capacités fonctionnelles plus im-
portantes s'avèrent nécessaires au cours du projet, le nombre
de variables d'archive peut être augmenté grâce à des Archive
PowerPacks additionnels de 1500, 5000, 10 000, 30 000 ou
80 000 pour atteindre un maximum de 120 000 variables
d'archive.
Système distribué avec serveur d'archives central :
pour plus d'informations, voir graphique à la page 20.
Avantages
■ Archivage de message, de valeurs de process et d'édi-
tions de rapports (emf) centralisé, haute perfor-
mance et à redondance optionnelle
■ Système intégré de sauvegarde pour les données
d'archives
■ Plaque tournante de l'information à l'échelle de
l'entreprise avec accès transparent par le biais des
clients WinCC, de WinCC/DataMonitor et des inter-
faces ouvertes de WinCC/ConnectivityPack ou
WinCC/ConnectivityStation
■ StoragePlus Webviewer intégré pour l'analyse des
données dans Microsoft Internet Explorer
© Siemens AG 2012

31. SIMATIC WinCC – Les options 31
WinCC/WebNavigator – conduite et supervision par le Web
WinCC/WebNavigator vous offre la possibilité de conduire et
superviser votre installation par le biais d'Internet, d'Intranet
ou du réseau LAN interne à l'entreprise, sans qu'il soit néces-
saire de modifier le projet WinCC. Vous disposez ainsi des
mêmes possibilités de représentation, de conduite et d'accès
aux archives que depuis les postes de conduite sur site.
Conduite et supervision d'une installation par le biais d'un navigateur Web
Cela limplique aussi que les synoptiques affichés pour les sé-
quences dynamiques peuvent contenir des scripts Visual Basic
ou C, que l'interface utilisateur est disponible en plusieurs lan-
gues et que les postes de conduite sur le Web sont intégrés
dans la gestion des utilisateurs de l'installation sur site.
Nouveaux domaines d'application
Outre l'utilisation typique du WinCC/WebNavigator dans un ré-
seau WAN (Wide Area Network), il est également possible de
solutionner des cas d'application devant être réalisés avec un
coût minimal. Cela comprend en particulier les applications
qui présentent une structure fortement décentralisée (par ex.
traitement de l'eau/des eaux usées) ou dans lesquelles l'accès
aux informations de process ne s'effectue qu'occasionnelle-
ment (gestion technique de bâtiment). De plus, des clients
Web peuvent aussi être mis en œuvre sur le LAN en tant que
postes de conduite tout à fait conventionnels.
Serveurs et clients Web
Pour une solution Web, le serveur WebNavigator est installé
sur un système monoposte ou serveur WinCC et un client
WebNavigator est configuré sur un ordinateur Windows quel-
conque. Ce dernier permet la conduite et la supervision d'un
projet WinCC en cours d'exécution par le biais de Microsoft In-
ternet Explorer, ou alors par le biais de Terminal Services, sans
pour autant nécessiter que le système de base WinCC soit dis-
ponible sur l'ordinateur. En outre, il est également possible
d'utiliser le client Web sans passer par Microsoft Internet
Explorer tout en préservant la présentation visuelle du client
standard. Un tel serveur Web peut aussi être configuré sur tout
client WinCC (SCADA). Un client Web raccordé à un serveur
Web dispose ainsi d'un accès de n'importe où dans le monde
aux projets de tous les serveurs WinCC (redondants) d'une ins-
tallation (max. 12), qui peuvent par ex. être affichés en paral-
lèle dans différents onglets grâce à la fonctionnalité multi-on-
glets de Microsoft Internet Explorer V7.
Par ailleurs, le client Web bascule de manière transparente
entre les serveurs WinCC redondants de niveau inférieur. Si le
navigateur est lancé plusieurs fois sur le client Web, il est
même possible de visualiser plusieurs installations, c'est-à-
dire plusieurs serveurs Web, simultanément.
Concept de sécurité au choix
La séparation du serveur WinCC et du serveur Web fournit déjà
une plus grande sécurité et disponibilité. Celles-ci peuvent
être augmentées par des serveurs Web autonomes sur deux
clients SCADA indépendants. Les postes de conduite sur Web
sont intégrés sur site dans la gestion des utilisateurs de l'ins-
tallation. Différents niveaux d'autorisation régissent les droits
d'accès attribués aux uns et aux autres.
Avantages
■ Conduite et supervision sur de grandes distances
avec jusqu'à 50 postes de conduite simultanés
■ Taux de mise à jour rapides grâce à la communication
sur événement
■ Clients sur mesure optimisés pour la conduite et la
supervision, l'analyse, la maintenance et le diagnostic
■ Solutionsdeclientslégersfonctionnantsur différentes
plateformes (PC, panneau de commande sur site, PDA)
■ Clients Web et de terminal pouvant être complétés à
tout moment
■ Coûts de maintenance minimisés grâce à une
administration logicielle centralisée
■ Reprise de données de configuration pour le Web,
généralement sans modification
■ Sécurité et disponibilité accrues grâce à la séparation
des serveurs WinCC et Web
■ Attribution de droits d'accès avec une gestion des
utilisateurs à l'échelle de l'installation
■ Normes de sécurité Internet élevées
© Siemens AG 2012

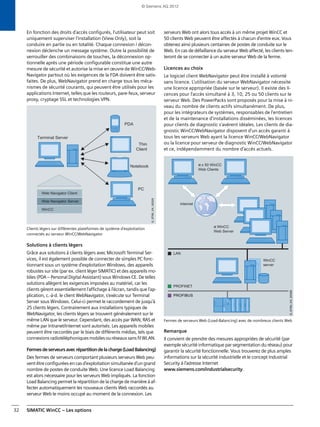

32. SIMATIC WinCC – Les options32
En fonction des droits d'accès configurés, l'utilisateur peut soit
uniquement superviser l'installation (View Only), soit la
conduire en partie ou en totalité. Chaque connexion / décon-
nexion déclenche un message système. Outre la possibilité de
verrouiller des combinaisons de touches, la déconnexion op-
tionnelle après une période configurable constitue une autre
mesure de sécurité et autorise la mise en œuvre de WinCC/Web-
Navigator partout où les exigences de la FDA doivent être satis-
faites. De plus, WebNavigator prend en charge tous les méca-
nismes de sécurité courants, qui peuvent être utilisés pour les
applications Internet, telles que les routeurs, pare-feux, serveur
proxy, cryptage SSL et technologies VPN.
Clients légers sur différentes plateformes de système d'exploitation
connectés au serveur WinCC/WebNavigator
Solutions à clients légers
Grâce aux solutions à clients légers avec Microsoft Terminal Ser-
vices, il est également possible de connecter de simples PC fonc-
tionnant sous un système d'exploitation Windows, des appareils
robustes sur site (par ex. client léger SIMATIC) et des appareils mo-
biles (PDA – Personal Digital Assistant) sous Windows CE. De telles
solutions allègent les exigences imposées au matériel, car les
clients gèrent essentiellement l'affichage à l'écran, tandis que l'ap-
plication, c.-à-d. le client WebNavigator, s'exécute sur Terminal
Server sous Windows. Celui-ci permet le raccordement de jusqu'à
25 clients légers. Contrairement aux installations typiques de
WebNavigator, les clients légers se trouvent généralement sur le
même LAN que le serveur. Cependant, des accès par WAN, RAS et
même par Intranet/Internet sont autorisés. Les appareils mobiles
peuvent être raccordés par le biais de différents médias, tels que
connexionsradiotéléphoniquesmobilesouréseauxsansfilWLAN.
Fermesdeserveursavecrépartitiondelacharge(LoadBalancing)
Des fermes de serveurs comportant plusieurs serveurs Web peu-
vent êtreconfigurées en cas d'exploitation simultanée d'un grand
nombre de postes de conduite Web. Une licence Load Balancing
est alors nécessaire pour les serveurs Web impliqués. La fonction
Load Balancing permet la répartition de la charge de manière à af-
fecter automatiquement les nouveaux clients Web raccordés au
serveur Web le moins occupé au moment de la connexion. Les
serveurs Web ont alors tous accès à un même projet WinCC et
50 clients Web peuvent être affectés à chacun d'entre eux. Vous
obtenez ainsi plusieurs centaines de postes de conduite sur le
Web. En cas de défaillance du serveur Web affecté, les clients ten-
teront de se connecter à un autre serveur Web de la ferme.
Licences au choix
Le logiciel client WebNavigator peut être installé à volonté
sans licence. L’utilisation du serveur WebNavigator nécessite
une licence appropriée (basée sur le serveur). Il existe des li-
cences pour l'accès simultané à 3, 10, 25 ou 50 clients sur le
serveur Web. Des PowerPacks sont proposés pour la mise à ni-
veau du nombre de clients actifs simultanément. De plus,
pour les intégrateurs de systèmes, responsables de l'entretien
et de la maintenance d'installations disséminées, les licences
pour clients de diagnostic s'avèrent idéales. Les clients de dia-
gnostic WinCC/WebNavigator disposent d'un accès garanti à
tous les serveurs Web ayant la licence WinCC/WebNavigator
ou la licence pour serveur de diagnostic WinCC/WebNavigator
et ce, indépendamment du nombre d'accès actuels.
Fermes de serveurs Web (Load-Balancing) avec de nombreux clients Web
Remarque
Il convient de prendre des mesures appropriées de sécurité (par
exemple sécurité informatique par segmentation du réseau) pour
garantir la sécurité fonctionnelle. Vous trouverez de plus amples
informations sur la sécurité industrielle et le concept Industrial
Security à l'adresse Internet
www.siemens.com/industrialsecurity.
n
n
© Siemens AG 2012

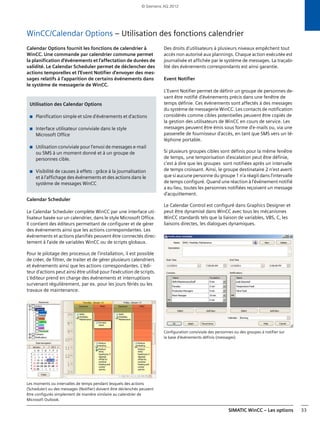

33. SIMATIC WinCC – Les options 33
WinCC/Calendar Options – Utilisation des fonctions calendrier
Calendar Options fournit les fonctions de calendrier à
WinCC. Une commande par calendrier commune permet
la planification d'événements et l'affectation de durées de
validité. Le Calendar Scheduler permet de déclencher des
actions temporelles et l'Event Notifier d'envoyer des mes-
sages relatifs à l'apparition de certains événements dans
le système de messagerie de WinCC.
Calendar Scheduler
Le Calendar Scheduler complète WinCC par une interface uti-
lisateur basée sur un calendrier, dans le style Microsoft Office.
Il contient des éditeurs permettant de configurer et de gérer
des événements ainsi que les actions correspondantes. Les
événements et actions planifiés peuvent être connectés direc-
tement à l'aide de variables WinCC ou de scripts globaux.
Pour le pilotage des processus de l'installation, il est possible
de créer, de filtrer, de traiter et de gérer plusieurs calendriers
et événements ainsi que les actions correspondantes. L'édi-
teur d'actions peut ainsi être utilisé pour l'exécution de scripts.
L'éditeur prend en charge des événements et interruptions
survenant régulièrement, par ex. pour les jours fériés ou les
travaux de maintenance.
Les moments ou intervalles de temps pendant lesquels des actions
(Scheduler) ou des messages (Notifier) doivent être déclenchés peuvent
être configurés simplement de manière similaire au calendrier de
Microsoft Outlook.
Des droits d'utilisateurs à plusieurs niveaux empêchent tout
accès non autorisé aux plannings. Chaque action exécutée est
journalisée et affichée par le système de messages. La traçabi-
lité des événements correspondants est ainsi garantie.
Event Notifier
L'Event Notifier permet de définir un groupe de personnes de-
vant être notifié d'événements précis dans une fenêtre de
temps définie. Ces événements sont affectés à des messages
du système de messagerie WinCC. Les contacts de notification
considérés comme cibles potentielles peuvent être copiés de
la gestion des utilisateurs de WinCC en cours de service. Les
messages peuvent être émis sous forme d'e-mails ou, via une
passerelle de fournisseur d'accès, en tant que SMS vers un té-
léphone portable.
Si plusieurs groupes cibles sont définis pour la même fenêtre
de temps, une temporisation d'escalation peut être définie,
c'est à dire que les groupes sont notifiées après un intervalle
de temps croissant. Ainsi, le groupe destinataire 2 n'est averti
que si aucune personne du groupe 1 n'a réagit dans l'intervalle
de temps configuré. Quand une réaction à l'événement notifié
a eu lieu, toutes les personnes notifiées reçoivent un message
d'acquittement.
Le Calendar Control est configuré dans Graphics Designer et
peut être dynamisé dans WinCC avec tous les mécanismes
WinCC standards tels que la liaison de variables, VBS, C, les
liaisons directes, les dialogues dynamiques.
Configuration conviviale des personnes ou des groupes à notifier sur
la base d'événements définis (messages).
Utilisation des Calendar Options
■ Planification simple et sûre d'événements et d'actions
■ Interface utilisateur conviviale dans le style
Microsoft Office
■ Utilisation conviviale pour l'envoi de messages e-mail
ou SMS à un moment donné et à un groupe de
personnes cible.
■ Visibilité de causes à effets : grâce à la journalisation
et à l'affichage des événements et des actions dans le
système de messages WinCC
© Siemens AG 2012

34. SIMATIC WinCC – Les options34

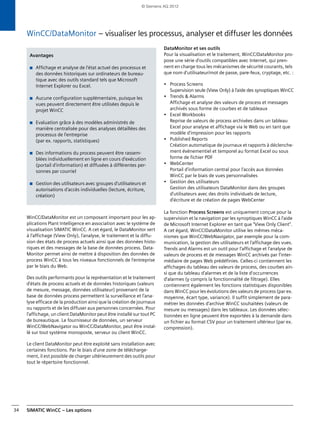

WinCC/DataMonitor – visualiser les processus, analyser et diffuser les données
WinCC/DataMonitor est un composant important pour les ap-
plications Plant Intelligence en association avec le système de
visualisation SIMATIC WinCC. A cet égard, le DataMonitor sert
à l'affichage (View Only), l'analyse, le traitement et la diffu-
sion des états de process actuels ainsi que des données histo-
riques et des messages de la base de données process. Data-
Monitor permet ainsi de mettre à disposition des données de
process WinCC à tous les niveaux fonctionnels de l'entreprise
par le biais du Web.
Des outils performants pour la représentation et le traitement
d'états de process actuels et de données historiques (valeurs
de mesure, message, données utilisateur) provenant de la
base de données process permettent la surveillance et l'ana-
lyse efficace de la production ainsi que la création de journaux
ou rapports et de les diffuser aux personnes concernées. Pour
l'affichage, un client DataMonitor peut être installé sur tout PC
de bureautique. Le fournisseur de données, un serveur
WinCC/WebNavigator ou WinCC/DataMonitor, peut être instal-
lé sur tout système monoposte, serveur ou client WinCC.
Le client DataMonitor peut être exploité sans installation avec
certaines fonctions. Par le biais d'une zone de télécharge-
ment, il est possible de charger ultérieurement des outils pour
tout le répertoire fonctionnel.
DataMonitor et ses outils
Pour la visualisation et le traitement, WinCC/DataMonitor pro-
pose une série d'outils compatibles avec Internet, qui pren-
nent en charge tous les mécanismes de sécurité courants, tels
que nom d'utilisateur/mot de passe, pare-feux, cryptage, etc. :
• Process Screens
Supervision seule (View Only) à l'aide des synoptiques WinCC
• Trends & Alarms
Affichage et analyse des valeurs de process et messages
archivés sous forme de courbes et de tableaux
• Excel Workbooks
Reprise de valeurs de process archivées dans un tableau
Excel pour analyse et affichage via le Web ou en tant que
modèle d'impression pour les rapports
• Published Reports
Création automatique de journaux et rapports à déclenche-
ment événementiel et temporel au format Excel ou sous
forme de fichier PDF
• WebCenter
Portail d'information central pour l'accès aux données
WinCC par le biais de vues personnalisées
• Gestion des utilisateurs
Gestion des utilisateurs DataMonitor dans des groupes
d'utilisateurs avec des droits individuels de lecture,
d'écriture et de création de pages WebCenter
La fonction Process Screens est uniquement conçue pour la
supervision et la navigation par les synoptiques WinCC à l'aide
de Microsoft Internet Explorer en tant que "View Only Client".
A cet égard, WinCC/DataMonitor utilise les mêmes méca-
nismes que WinCC/WebNavigator, par exemple pour la com-
munication, la gestion des utilisateurs et l'affichage des vues.
Trends and Alarms est un outil pour l'affichage et l'analyse de
valeurs de process et de messages WinCC archivés par l'inter-
médiaire de pages Web prédéfinies. Celles-ci contiennent les
affichages du tableau des valeurs de process, des courbes ain-
si que du tableau d'alarmes et de la liste d'occurrences
d'alarmes (y compris la fonctionnalité de filtrage). Elles
contiennent également les fonctions statistiques disponibles
dans WinCC pour les évolutions des valeurs de process (par ex.
moyenne, écart type, variance). Il suffit simplement de para-
métrer les données d'archive WinCC souhaitées (valeurs de
mesure ou messages) dans les tableaux. Les données sélec-
tionnées en ligne peuvent être exportées à la demande dans
un fichier au format CSV pour un traitement ultérieur (par ex.
compression).
Avantages
■ Affichage et analyse de l'état actuel des processus et
des données historiques sur ordinateurs de bureau-
tique avec des outils standard tels que Microsoft
Internet Explorer ou Excel.
■ Aucune configuration supplémentaire, puisque les
vues peuvent directement être utilisées depuis le
projet WinCC
■ Evaluation grâce à des modèles administrés de
manière centralisée pour des analyses détaillées des
processus de l'entreprise
(par ex. rapports, statistiques)
■ Des informations du process peuvent être rassem-
blées individuellement en ligne en cours d'exécution
(portail d'information) et diffusées à différentes per-
sonnes par courriel
■ Gestion des utilisateurs avec groupes d'utilisateurs et
autorisations d'accès individuelles (lecture, écriture,
création)
© Siemens AG 2012

35. SIMATIC WinCC – Les options 35
WinCC/DataMonitor – visualiser les processus, analyser et diffuser les données
Trends and Alarms est un outil pour l'affichage et l'analyse de
valeurs de process et de messages WinCC archivés. Les pages
Web prédéfinies contiennent déjà les affichages pour le ta-
bleau des valeurs de process, les représentations des courbes
correspondantes, le tableau des alarmes et la liste d'occur-
rences d'alarmes avec les fonctions de conduite correspon-
dantes. Elles contiennent également les fonctions statistiques
disponibles dans WinCC pour les évolutions des valeurs de
process et les messages (par ex. moyenne, écart type, va-
riance). Il suffit d'associer les tableaux aux données d'archive
WinCC souhaitées (valeurs de mesure ou messages). Les don-
nées sélectionnées peuvent être exportées à la demande dans
un fichier au format CSV pour un traitement ultérieur (par ex.
compression).
Les Excel Workbooks sont un outil de journalisation pour l'af-
fichage ans un tableau Excel des messages et des valeurs de
process actuelles ou archivées. Les données peuvent ensuite
être analysées, traitées graphiquement et rassemblées dans
un état grâce à un assistant convivial en utilisant les moyens
d'Excel. Les nouveaux dossiers Excel créés peuvent être pu-
bliés et ainsi être mis à disposition pour l'affichage via
l'Intranet/Internet ou être utilisés en tant que modèle pour les
rapports à créer automatiquement avec Published Reports.
Les rapports peuvent aussi être créés hors ligne et stockés en
local pour une analyse personnalisée.
Published Reports créent des tâches d'impression automati-
sées à partir de rapports WinCC et préparent des Excel
Workbooks. Le déclenchement des rapports est soit temporel
(par ex. au changement d'équipe), soit événementiel (par ex.
lors de la modification d'une variable WinCC) et ceux-ci peu-
vent être diffusés par courriel. Un rapport créé avec Excel est
stocké sous la forme d'un fichier xls, la pièce jointe correspon-
dante, créée avec WinCC Report Designer, est enregistrée sous
la forme d'un fichier PDF. Les rapports peuvent ensuite être
soumis à un traitement ultérieur.
WebCenter constitue le portail d'information central pour
l'accès aux données WinCC via l'Intranet ou l'Internet. Les uti-
lisateurs disposant de droits correspondants peuvent y com-
poser des vues de données de process, de messages et de sy-
noptiques WinCC pour différents groupes de personnes. Les
valeurs de process peuvent être sélectionnées de manière ci-
blée à l'aide de mécanismes de filtrage. A l'aide de ces vues, il
est possible de comparer, d'analyser, de traiter, et même d'ex-
porter des données WinCC concernant des périodes absolues
ou relatives.
WebCenter : composition d'un portail d'information
L'utilisateur peut configurer et enregistrer ses propres vues à
partir des WebParts sur une page WebCenter. Les WebParts
sont des tableaux de valeurs de process, des courbes, des vues
de statistiques, le tableau des alarmes (y compris la liste d'oc-
currences) ainsi qu'une vue de graphiques, de liens et de favo-
ris. Les valeurs de process peuvent être reliées dans des
courbes de tendances ou de façon linéaire. Les vues WinCC
peuvent être intégrées dans le WebCenter sans aucun effort
d'installation.
Il est ainsi possible de générer différentes informations d'une
installation sous différentes formes pour différents groupes
d'utilisateurs, en fonction des secteurs d'activité d'une entre-
prise : par exemple pour l'assurance qualité (tableaux et dia-
grammes de courbes avec indicateurs), pour l'exploitant de
l'installation (camembert avec compteurs de nombre de
pièces) ou pour le personnel de maintenance (courbes avec
profils de température).
Attribution de licences au choix
L'attribution de licences s'effectue sur la base des serveurs. Elle
est donc réalisée sur un WebNavigator existant ou un serveur
DataMonitor supplémentaire. En fonction de la licence choisie,
le pack logiciel DataMonitor pour le serveur DataMonitor
contient 1, 3, 10, 25 ou 50 licences client. Le nombre de li-
cences client décrit le nombre maximum de clients pouvant
être actifs simultanément, sachant qu'en principe un nombre
illimité de clients peuvent être connectés. Des PowerPacks sont
proposés pour la mise à niveau du nombre de clients actifs si-
multanément.
© Siemens AG 2012

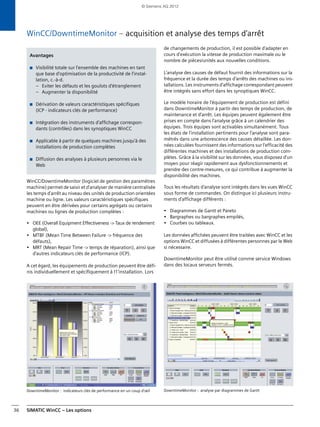

36. SIMATIC WinCC – Les options36
WinCC/DowntimeMonitor – acquisition et analyse des temps d'arrêt
WinCC/DowntimeMonitor (logiciel de gestion des paramètres
machine) permet de saisir et d'analyser de manière centralisée
les temps d'arrêt au niveau des unités de production orientées
machine ou ligne. Les valeurs caractéristiques spécifiques
peuvent en être dérivées pour certains agrégats ou certains
machines ou lignes de production complètes :
• OEE (Overall Equipment Effectiveness -> Taux de rendement
global),
• MTBF (Mean Time Between Failure -> fréquence des
défauts),
• MRT (Mean Repair Time -> temps de réparation), ainsi que
d'autres indicateurs clés de performance (ICP).
A cet égard, les équipements de production peuvent être défi-
nis individuellement et spécifiquement à l1'installation. Lors
de changements de production, il est possible d'adapter en
cours d'exécution la vitesse de production maximale ou le
nombre de pièces/unités aux nouvelles conditions.
L'analyse des causes de défaut fournit des informations sur la
fréquence et la durée des temps d'arrêts des machines ou ins-
tallations. Les instruments d'affichage correspondant peuvent
être intégrés sans effort dans les synoptiques WinCC.
Le modèle horaire de l'équipement de production est défini
dans DowntimeMonitor à partir des temps de production, de
maintenance et d'arrêt. Les équipes peuvent également être
prises en compte dans l'analyse grâce à un calendrier des
équipes. Trois équipes sont activables simultanément. Tous
les états de l'installation pertinents pour l'analyse sont para-
métrés dans une arborescence des causes détaillée. Les don-
nées calculées fournissent des informations sur l'efficacité des
différentes machines et des installations de production com-
plètes. Grâce à la visibilité sur les données, vous disposez d'un
moyen pour réagir rapidement aux dysfonctionnements et
prendre des contre-mesures, ce qui contribue à augmenter la
disponibilité des machines.
Tous les résultats d'analyse sont intégrés dans les vues WinCC
sous forme de commandes. On distingue ici plusieurs instru-
ments d'affichage différents :
• Diagrammes de Gantt et Pareto
• Bargraphes ou bargraphes empilés,
• Courbes ou tableaux.
Les données affichées peuvent être traitées avec WinCC et les
options WinCC et diffusées à différentes personnes par le Web
si nécessaire.
DowntimeMonitor peut être utilisé comme service Windows
dans des locaux serveurs fermés.
DowntimeMonitor : indicateurs clés de performance en un coup d'œil DowntimeMonitor : analyse par diagrammes de Gantt
Avantages
■ Visibilité totale sur l'ensemble des machines en tant
que base d'optimisation de la productivité de l'instal-
lation, c.-à-d.
– Eviter les défauts et les goulots d'étranglement
– Augmenter la disponibilité
■ Dérivation de valeurs caractéristiques spécifiques
(ICP - indicateurs clés de performance)
■ Intégration des instruments d'affichage correspon-
dants (contrôles) dans les synoptiques WinCC
■ Applicable à partir de quelques machines jusqu'à des
installations de production complètes
■ Diffusion des analyses à plusieurs personnes via le
Web
© Siemens AG 2012

37. SIMATIC WinCC – Les options 37
WinCC/IndustrialDataBridge – connexion aux bases de données et systèmes
informatiques
WinCC/IndustrialDataBridge utilise des interfaces standard
pour relier le niveau automatisation au monde de l'informa-
tique et assurer la circulation des informations dans les deux
sens. On trouve les exemples de telles interfaces dans le do-
maine de l'automatisation OPC ainsi que dans les interfaces de
bases de données Microsoft SQL du milieu informatique. Des
systèmes de différents constructeurs peuvent être intégrés
grâce à un grand nombre d'interfaces standard. La configura-
tion s'effectue (sans programmation) à moindre coût grâce à
un logiciel standard. WinCC (ou d'autres produits SIMATIC
comme WinCC flexible), avec son interface de serveur OPC DA,
constitue généralement la source de données alors que la des-
tination des données est une base de données externe. En
outre, WinCC OLE-DB-Provider permet un accès aux messages
et valeurs de process archivés dans la base de données WinCC.
En fonction du volume de données, des licences sont propo-
sées avec 128, 512, 2k et 10k Tags.
Point de connexion flexible entre applications
IndustrialDataBridge établit une connexion entre les inter-
faces source et cible et transfère les données
• En fonction d'un changement de valeur,
• Après l'écoulement d'une temporisation configurable ou
• À l'occurrence d'un événement.
WinCC/IndustrialDataBridge assure la liaison entre le niveau de production et des systèmes informatiques, par exemple des bases de données
Avantages
■ Couplage du niveau automatisation au
monde informatique
■ Intégration de systèmes de différents constructeurs
grâce à un grand nombre d'interfaces standard
(OPC, SQL, ODBC, OLE-DB, formats de bureautique, etc.)
■ Configuration simple et par conséquent économique
avec des logiciels standard (sans programmation)
■ Echange de données performant simultanément
entre plusieurs systèmes
WinCC / IndustrialDataBridge
SIMATIC WinCC
OLE DB
User Archive
OPC Data Access
Databases
MS Access
MS SQL Server
MS SQL ODBC
Oracle
Files
CSV, TXT
MS Excel (xls)
Protocols
OPC Data Access
Send / Receive
G_ST80_XX_00514
© Siemens AG 2012

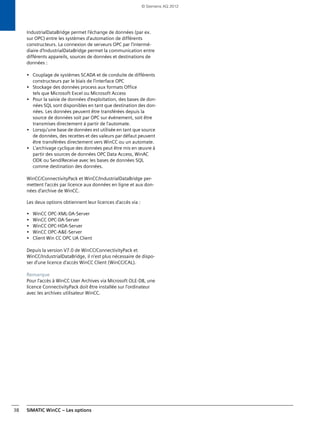

38. SIMATIC WinCC – Les options38
IndustrialDataBridge permet l'échange de données (par ex.
sur OPC) entre les systèmes d'automation de différents
constructeurs. La connexion de serveurs OPC par l'intermé-
diaire d'IndustrialDataBridge permet la communication entre
différents appareils, sources de données et destinations de
données :
• Couplage de systèmes SCADA et de conduite de différents
constructeurs par le biais de l'interface OPC
• Stockage des données process aux formats Office
tels que Microsoft Excel ou Microsoft Access
• Pour la saisie de données d'exploitation, des bases de don-
nées SQL sont disponibles en tant que destination des don-
nées. Les données peuvent être transférées depuis la
source de données soit par OPC sur événement, soit être
transmises directement à partir de l'automate.
• Lorsqu'une base de données est utilisée en tant que source
de données, des recettes et des valeurs par défaut peuvent
être transférées directement vers WinCC ou un automate.
• L'archivage cyclique des données peut être mis en œuvre à
partir des sources de données OPC Data Access, WinAC
ODK ou Send/Receive avec les bases de données SQL
comme destination des données.
WinCC/ConnectivityPack et WinCC/IndustrialDataBridge per-
mettent l'accès par licence aux données en ligne et aux don-
nées d'archive de WinCC.
Les deux options obtiennent leur licences d'accès via :
• WinCC OPC-XML-DA-Server
• WinCC OPC-DA-Server
• WinCC OPC-HDA-Server
• WinCC OPC-A&E-Server
• Client Win CC OPC UA Client
Depuis la version V7.0 de WinCC/ConnectivityPack et
WinCC/IndustrialDataBridge, il n'est plus nécessaire de dispo-
ser d'une licence d'accès WinCC Client (WinCC/CAL).
Remarque
Pour l'accès à WinCC User Archives via Microsoft OLE-DB, une
licence ConnectivityPack doit être installée sur l'ordinateur
avec les archives utilisateur WinCC.
© Siemens AG 2012

39. SIMATIC WinCC – Les options 39
WinCC/ConnectivityPack, WinCC/ConnectivityStation –
accès à WinCC via OPC & WinCC OLE-DB
Dans le domaine de l'automatisation, la communication non
propriétaire a toujours occupé une place de premier rang pour
WinCC. C'est pour cela que WinCC intègre en standard un ser-
veur OPC DA 3.0 (Data Access) qui donne accès à toutes les va-
leurs en ligne dans le système et qui, en tant que client, peut
également lire les données d'une autre application, égale-
ment par le Web.
WinCC/ConnectivityPack offre des possibilités supplémen-
taires. Les données de process et de production prétraitées
peuvent ainsi être transmises à des systèmes de niveau
supérieur pour le traitement des informations (par ex. MES -
Manufacturing Execution System, ERP - Enterprise Resource
Planning ou progiciels Office Microsoft Excel, Microsoft Access,
etc.) et des signalisations en retour sous la forme de données
d'ordres ou d'acquittements peuvent être reçues.
Accès aux messages et aux données historiques par le
biais d'OPC / WinCC OLE-DB
Le pack optionnel comprend les serveurs OPC HDA 1.1
(Historical Data Access) et OPC A&E 1.0 (Alarm & Events) pour
l'accès aux données historiques du système d'archivage WinCC
ou pour le transfert / l'acquittement de messages. En tant que
serveur OPC XML DA 1.0, WinCC peut mettre des données à
disposition des systèmes PPS/MES par le Web, et ce indépen-
damment de la plateforme. Inversement, il peut recevoir des
données d'ordre ou de recette en tant que client OPC XML DA.
En tant que serveur HDA, WinCC met les données historiques
à la disposition d'autres applications du système d'archivage
WinCC. Le client OPC (par ex. outil de création de rapports)
peut spécifier le début et la fin d'une période et ainsi deman-
der les données de manière ciblée. Le client peut en outre in-
terroger des données déjà traitées par le serveur HDA, c.-à-d.
lancer activement une consolidation des données, avant que
les données ne soient transmises. Le serveur OPC HDA peut
aussi être mis en œuvre dans des configurations redondantes.
Un message WinCC concernant un événement de process ac-
tuel est représenté sous la forme d'une alarme dans OPC A&E
et transmis avec toutes les valeurs de process afférentes à des
abonnés quelconques de la gestion de production ou de l'en-
treprise. Grâce à des mécanismes de filtre et à des souscrip-
tions, seules les données modifiées sélectionnées seront
transférées. Bien entendu, il est également possible d'acquit-
ter les alarmes au niveau MES ou ERP. L'accès aux alarmes
WinCC/ConnectivityPack : accès à WinCC via OPC & WinCC OLE-DB
Avantages
■ Intégration aisée des NTIC et des fonctions Business
grâce à des interfaces standard
■ Accès aux données actuelles et historiques à partir de
n'importe quel ordinateur grâce à des interfaces stan-
dard (OPC XML DA, OPC HDA, OPC A&E, OPC (histori-
cal) A&E, WinCC OLE-DB)
■ Possibilité de traitement ultérieur ou d'analyse des
données avec des outils externes
Online data access
to tags
Online data access
to historical data
Database access through
3rd party application
Online messages
forward/acknowledge
OPC XML DA OPC A&E OPC HDA
OPC (historical) A&E
WinCC OLE-DB
MESMES
VB (.NET), C#,
VB Script, VBA
ERP
SIMATIC WinCC
WinCC/ConnectivityPack
Microsoft SQL Server
© Siemens AG 2012

40. SIMATIC WinCC – Les options40
historiques via OPC (historical) A&E peut être réalisé très sim-
plement grâce à un accès via les outils Microsoft SQL Server.
WinCC OLE-DB Provider fournit un accès direct aux données
archivées par WinCC dans la base de données Microsoft SQL
Server (messages, valeurs de process, données utilisateur).
Des fonctions statistiques peuvent aussi être utilisées dans ce
contexte. L'accès à WinCC OLE-DB Provider est également pos-
sible à partir des langages de script C# et VB.NET.
Un multi-client WinCC permet un accès transparent aux don-
nées par le biais d'OLE DB, y compris à des systèmes WinCC re-
dondants et des configurations distribuées avec un serveur
d'archives central. Pour l'adressage, il est toujours nécessaire
de connaître un nom d'ordinateur symbolique.
WinCC/ConnectivityStation
Lorsqu'aucune visualisation n'est nécessaire sur une station,
ce pack optionnel WinCC permet de configurer un ordinateur
Windows quelconque comme WinCC/ConnectivityStation avec
accès à WinCC via OPC et WinCC OLE-DB, sans qu'il soit néces-
saire d'installer WinCC.
Client Access Licenses (CAL)
Vous trouverez à la page 37 les indications concernant la mise
en œuvre de WinCC/CAL en liaison avec le ConnectivityPack.
Téléconduite WinCC/TeleControl
SIMATIC WinCC TeleControl relie des stations externes répar-
ties (Remote Terminal Units) équipées de composants d'auto-
matisation SIMATIC de manière flexible dans le système de vi-
sualisation de processus central de l'installation complète via
un WAN (Wide Area Network). Les domaines d'application
principaux sont les branches eau/eaux usées ainsi que l'huile
et le gaz. SIMATIC WinCC TeleControl prend en charge les trois
protocoles de téléconduite principaux CEI 60870-5 101/104,
DNP V3 (série ou TCP/IP) ainsi que SINAUT ST7 (série ou
TCP/IP). Le logiciel peut être adapté individuellement aux exi-
gences d'une installation. L'interface homogène pour les pro-
cessus locaux et distants minimise le risque d'erreur. Les coûts
de formation des employés sont réduits car le même système
de visualisation de processus SIMATIC WinCC est utilisé pour la
téléconduite ainsi que pour la visualisation de process elle-
même. Ainsi, les coûts d'installation, de mise en service et de
maintenance sont également nettement réduits.
Avantages
■ Intégration de stations externes réparties dans
la visualisation de processus centrale
■ Prise en charge des principaux protocoles de
téléconduite
■ Interface homogène pour les processus locaux et
distants minimise les coûts et le risque d'erreur.
DNP V3 (seriell oder TCP/IP)
oder
SINAUT ST7 (seriell oder TCP/IP)
Fremd-RTU 2)
Industrial Ethernet
Industrial Ethernet
WAN
WAN
S7-400
+ TIM 4R-IE
S7-300
+ TIM 3V-IE
WinCC Clients
WinCC Server +
Telecontrol
Modem
WAN RouterTIM 1)
2) Remote Terminal Unit1) Telecontrol Interface Module
S7-400
+ CP 443
S7-300
+ CP 343
ET 200S
+ PN-CPU
IEC 60870-5 101/104
G_ST80_XX_00439
© Siemens AG 2012

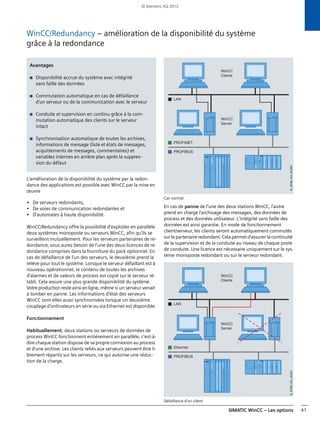

41. SIMATIC WinCC – Les options 41
WinCC/Redundancy – amélioration de la disponibilité du système
grâce à la redondance
L'amélioration de la disponibilité du système par la redon-
dance des applications est possible avec WinCC par la mise en
œuvre
• De serveurs redondants,
• De voies de communication redondantes et
• D'automates à haute disponibilité.
WinCC/Redundancy offre la possibilité d'exploiter en parallèle
deux systèmes monoposte ou serveurs WinCC, afin qu'ils se
surveillent mutuellement. Pour les serveurs partenaires de re-
dondance, vous aurez besoin de l'une des deux licences de re-
dondance comprises dans la fourniture du pack optionnel. En
cas de défaillance de l'un des serveurs, le deuxième prend la
relève pour tout le système. Lorsque le serveur défaillant est à
nouveau opérationnel, le contenu de toutes les archives
d'alarmes et de valeurs de process est copié sur le serveur ré-
tabli. Cela assure une plus grande disponibilité du système.
Votre production reste ainsi en ligne, même si un serveur venait
à tomber en panne. Les informations d'état des serveurs
WinCC sont elles aussi synchronisées lorsque un deuxième
couplage d'ordinateurs en série ou via Ethernet est disponible.
Fonctionnement
Habituellement, deux stations ou serveurs de données de
process WinCC fonctionnent entièrement en parallèle, c'est-à-
dire chaque station dispose de sa propre connexion au process
et d'une archive. Les clients reliés aux serveurs peuvent être li-
brement répartis sur les serveurs, ce qui autorise une réduc-
tion de la charge.
Cas normal
En cas de panne de l'une des deux stations WinCC, l'autre
prend en charge l'archivage des messages, des données de
process et des données utilisateur. L'intégrité sans faille des
données est ainsi garantie. En mode de fonctionnement
client/serveur, les clients seront automatiquement commutés
sur le partenaire redondant. Cela permet d'assurer la continuité
de la supervision et de la conduite au niveau de chaque poste
de conduite. Une licence est nécessaire uniquement sur le sys-
tème monoposte redondant ou sur le serveur redondant.
Défaillance d'un client
Avantages
■ Disponibilité accrue du système avec intégrité
sans faille des données
■ Commutation automatique en cas de défaillance
d'un serveur ou de la communication avec le serveur
■ Conduite et supervision en continu grâce à la com-
mutation automatique des clients sur le serveur
intact
■ Synchronisation automatique de toutes les archives,
informations de message (liste et états de messages,
acquittements de messages, commentaires) et
variables internes en arrière-plan après la suppres-
sion du défaut
© Siemens AG 2012

42. SIMATIC WinCC – Les options42
Lorsque le partenaire en panne est rétabli, toutes les valeurs
de process, tous les messages (y compris les états, acquitte-
ments, listes et commentaires) et toutes les données archivés
provenant de l'archive utilisateur de la période de panne, ainsi
que les variables internes, sont automatiquement synchroni-
sée en arrière-plan avec le partenaire, sans répercussion sur
l'installation en cours de fonctionnement. Deux serveurs équi-
valents sont alors de nouveau disponibles. Les clients connec-
tés aux serveurs sont de nouveau répartis sur leurs partenaires
serveurs d'origine. La commutation automatique sur le parte-
naire de redondance est effectuée en cas de panne d'un ser-
veur, mais aussi lorsque la communication process ou des ap-
plications sont défaillantes.
Rétablissement du client
Augmentation supplémentaire de la disponibilité système
Outre la possibilité de mettre en œuvre deux serveurs fonc-
tionnant en parallèle par le biais de l'option WinCC/Redundan-
cy, vous pouvez aussi dans une application WinCC configurer
de manière redondante les canaux de communication vers
l'automate SIMATIC S7, en intégrant deux processeurs de com-
munication et en doublant les voies de communication (logi-
ciel de communication S7-REDCONNECT). L'utilisation de
contrôleurs SIMATIC S7 de la série H permet au besoin d'aug-
menter davantage la disponibilité au niveau automate. Par la
combinaison des solutions système, vous obtenez un concept
de sécurité à même de satisfaire aux exigences les plus strictes.
© Siemens AG 2012

43. SIMATIC WinCC – Les options 43
WinCC/ProAgent – disponibilité accrue grâce au diagnostic de process
L'augmentation de la productivité passe de plus en plus fré-
quemment par une réduction des coûts. Dans ce contexte, la
maintenance joue un rôle de plus en plus important. Il s'agit ici
de supprimer le plus rapidement possible les défauts, en faisant
appel à un minimum de personnel. La solution idéale consiste-
rait à confier au personnel d'exploitation une partie des tâches
de maintenance. Le personnel d'exploitation se trouve en effet
sur place, il connaît les processus et est capable d'intervenir ra-
pidement. D'où un gain de temps et des économies de coûts.
ProAgentest précisémentconçupourpermettreauxopérateurs
d'identifier rapidement l'origine d'une défaillance, tout particu-
lièrement dans l'industrie automobile et des machines-outils.
A l'occurrence d'un défaut, le diagnostic des processus avec
SIMATIC ProAgent fournit des informations permettant de loca-
liser ce défaut et d'en connaître la cause et de prendre les me-
sures qui s'imposent. ProAgent est une solution conçue sur me-
sure pour les automates SIMATIC S7-300/S7-400 et SIMATIC
WinAC. Il peut être utilisé en association avec les outils d'ingé-
nierie STEP 7 S7-PDIAG et S7-GRAPH. ProAgent contient des
vues standard, qui, en cours d'exécution, sont mises à jour à
l'aide des données spécifiques au processus.
Vues standard à la place d'une configuration
ProAgent est disponible pour différents périphériques et plate-
formes logicielles de la gamme de produits SIMATIC HMI :
Panels et Multi Panels, WinCC flexible et WinCC. ProAgent
contient des vues standard adaptées aux exigences de diagnos-
tic d'une installation ou machine. Pendant la configuration, les
données nécessaires au diagnostic des défauts process, par
exempleles symboles et commentaires, les textes de messages,
sont mémorisées dans une base de données standardisée. Du-
rant le fonctionnement, ces vues sont renseignées avec des
données spécifiques au processus.
Avec SIMATIC WinCC, ProAgent accède directement aux don-
nées d'ingénierie et les reprend dans le projet WinCC. Les vues
standard ProAgent nécessaires au diagnostic sont créées auto-
matiquement dans WinCC. ProAgent et les outils d'ingénierie
STEP 7 constituent ainsi un concept de diagnostic standardisé
pour SIMATIC S7. Aucune configuration supplémentaire n'est
donc nécessaire pour la fonction de diagnostic d'une applica-
tion WinCC.
Les vues standard suivantes sont disponibles : vue des mes-
sages, vue des unités, vue détaillée de diagnostic, vue des mou-
vements et vue de commandes séquentielles.
Fonctions
• Lancement contextuel du diagnostic sur la base d'un mes-
sage de défaut du processus
• Affichage des opérandes avec mnémonique et commen-
taire, possibilité de commutation entre CONT, LIST et liste de
signaux
• Elimination assistée des défauts grâce à un accès direct au
processus dans la vue des mouvements
• Affichage de l'opérande erroné directement dansle message
avec adresse, mnémonique et commentaire
• Contrôle de cohérence en cours d'exécution : les unités de
diagnostic incohérentes sont mises en évidence au moyen
d'icônes. En phase de mise en service, cela permet de cir-
conscrire rapidement les erreurs concernant les données
configurées.
• Basculement direct à la vue de diagnostic de l'unité concer-
née, à partir des vues utilisateur (grâce à l'utilisation de fonc-
tions ProAgent)
• Automatisme du basculement à STEP 7, par ex. éditeur
CONT/LIST/LOG, S7-GRAPH, HW CONFIG dans le cas de mes-
sages de défaut système, référencé à l'unité ou au message
• S7-GRAPH OCX pour la représentation graphique de sé-
quences (vue d'ensemble)
Diagnostic des processus avec WinCC/ProAgent et les outils d'ingénierie Step 7
Avantages
■ Elément constitutif de Totally Integrated Automation :
accroissement de la productivité, minimisation du tra-
vail d'ingénierie, réduction des coûts de cycle de vie
■ Aide à la recherche de défauts, augmentation de la
disponibilité de l'installation, réduction des temps
d'arrêt
■ Pas de travail supplémentaire pour configurer les
fonctions de diagnostic grâce à la génération automa-
tique des éléments relatifs au diagnostic pour l'auto-
mate et l'IHM
■ Délestage de l'automate en termes de capacité
mémoire et de temps d'exécution du programme
■ Pas besoin de savoir-faire particulier de la part de
l'opérateur
G_ST80_XX_00367
© Siemens AG 2012

44. SIMATIC WinCC – Les options44
SIMATIC Maintenance Station –
interface utilisateur pour une maintenance efficace
Le maintien d'un haut niveau de productivité représente un
critère de compétitivité incontournable dans toutes les unités
de fabrication. Dans la mesure du possible, il est souhaitable
d'éviter les arrêts de la production et à défaut, il convient de
les réduire au maximum. Les arrêts sont fréquemment causés
par une maintenance non optimale. C'est ici qu'interviennent
les stratégies de maintenance intelligentes, dont l'objectif
principal est de rendre la maintenance planifiable afin de ré-
duire sensiblement les temps d'arrêt. Une maintenance effi-
cace peut être réalisée grâce à l'option WinCC SIMATIC
Maintenance Station. Le poste de maintenance peut être
configuré soit en tant que poste de conduite spécifique avec
fonctionnalité de maintenance, soit s'exécuter sur un poste de
conduite WinCC en association avec la supervision de
Surveillance de l'état de l'installation par des vues générées automatiquement
processus WinCC. Puisque les mêmes outils de conduite et de
supervision sont mis en œuvre, il est possible de basculer l'af-
fichage entre la visualisation et la maintenance. L'avantage
est évident : l'opérateur de l'installation obtient à tout mo-
ment une vue d'ensemble des informations d'identification et
de maintenance (I&M) actuelles, sans avoir à interrompre le
process.
Générer plutôt que configurer
Pour configurer le poste de maintenance, l'utilisateur sélec-
tionne dans STEP 7 les systèmes d'automatisation à représen-
ter pour une configuration matérielle. A l'aide de la configura-
tion matérielle, la station de maintenance détecte les appa-
reils faisant partie de l'installation et crée une image pour la
maintenance dans WinCC. L'intégration de composants s'ap-
puie sur des normes établies pour PROFIBUS et PROFINET et
s'avère possible pour un grand nombre d'appareils provenant
de différents constructeurs.
Le projet se génère automatiquement sous forme de vues
WinCC hiérarchisées, sans que l'utilisateur n'ait à effectuer
quelque programmation que ce soit, puis il est transféré auto-
matiquement vers le poste de maintenance. Les nouveaux
composants matériels sont ajoutés à la configuration maté-
rielle de STEP 7 et sont automatiquement mis à disposition du
poste de maintenance. Les mises à jour manuelles deviennent
superflues ce qui permet des économies.
Maintenance corrective/préventive
En service, le poste de maintenance représente tous les com-
posants de commande (API, pupitres opérateur), appareils de
connexion, entraînements, réseaux (PROFIBUS, PROFINET), et
autres raccordés et surveille l'état actuel de l'installation qui
est exprimé par des symboles uniformes. Le programme ne
réagit pas seulement aux défauts (c.-à-d. maintenance correc-
tive), mais aussi aux alarmes générées par les composants en
vue d'une maintenance préventive. De telles mesures fonction
de l'état peuvent être planifiées de telle manière que les res-
sources disponibles soient utilisées de manière optimale.
A cet effet, des ordres de maintenance peuvent être soit impri-
més directement, soit transférés directement au personnel de
maintenance par l'add-on premium WinCC AlarmControlCenter
ACC ou encore transférés à l'add-on Premium WinCC PM-MAINT
(système de gestion de maintenance).
SIMATIC Maintenance Station offre une assistance idéale pour
l'exécution des opérations de maintenance, tout en établis-
sant une base de données étendue en vue d'une optimisation
ultérieure de l'installation.
Avantages
■ Visualisation des informations de maintenance de
l'ensemble des équipements d'automatisation
■ Dérivation automatique des données provenant des
configurations matérielles
■ Affichage des données d'identification et de
maintenance, indépendamment du fabricant
■ Des messages automatiques sont générés à chaque
événement et intervention des opérateurs : base
d'information pour une analyse ultérieure en vue de
l'optimisation de l'installation
■ Les données, la visualisation et la conduite du sys-
tème SCADA et du poste de maintenance sont uni-
formes et cohérents
© Siemens AG 2012

45. SIMATIC WinCC – Les options 45

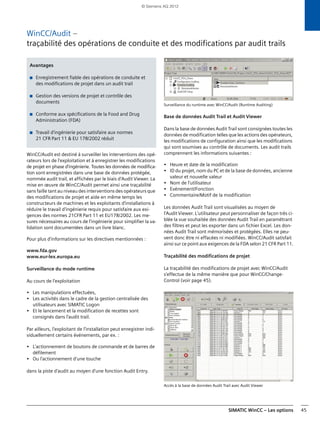

WinCC/Audit –
traçabilité des opérations de conduite et des modifications par audit trails
WinCC/Audit est destiné à surveiller les interventions des opé-
rateurs lors de l'exploitation et à enregistrer les modifications
de projet en phase d'ingénierie. Toutes les données de modifica-
tion sont enregistrées dans une base de données protégée,
nommée audit trail, et affichées par le biais d'Audit Viewer. La
mise en œuvre de WinCC/Audit permet ainsi une traçabilité
sans faille tant au niveau des interventions des opérateurs que
des modifications de projet et aide en même temps les
constructeurs de machines et les exploitants d'installations à
réduire le travail d'ingénierie requis pour satisfaire aux exi-
gences des normes 21CFR Part 11 et EU178/2002. Les me-
sures nécessaires au cours de l'ingénierie pour simplifier la va-
lidation sont documentées dans un livre blanc.
Pour plus d'informations sur les directives mentionnées :
www.fda.gov
www.eur-lex.europa.eu
Surveillance du mode runtime
Au cours de l'exploitation
• Les manipulations effectuées,
• Les activités dans le cadre de la gestion centralisée des
utilisateurs avec SIMATIC Logon
• Et le lancement et la modification de recettes sont
consignés dans l'audit trail.
Par ailleurs, l'exploitant de l'installation peut enregistrer indi-
viduellement certains événements, par ex. :
• L'actionnement de boutons de commande et de barres de
défilement
• Ou l'actionnement d'une touche
dans la piste d'audit au moyen d'une fonction Audit Entry.
Surveillance du runtime avec WinCC/Audit (Runtime Auditing)
Base de données Audit Trail et Audit Viewer
Dans la base de données Audit Trail sont consignées toutes les
données de modification telles que les actions des opérateurs,
les modifications de configuration ainsi que les modifications
qui sont soumises au contrôle de documents. Les audit trails
comprennent les informations suivantes :
• Heure et date de la modification
• ID du projet, nom du PC et de la base de données, ancienne
valeur et nouvelle valeur
• Nom de l'utilisateur
• Evénement/Fonction
• Commentaire/Motif de la modification
Les données Audit Trail sont visualisées au moyen de
l'Audit Viewer. L'utilisateur peut personnaliser de façon très ci-
blée la vue souhaitée des données Audit Trail en paramétrant
des filtres et peut les exporter dans un fichier Excel. Les don-
nées Audit Trail sont mémorisées et protégées. Elles ne peu-
vent donc être ni effacées ni modifiées. WinCC/Audit satisfait
ainsi sur ce point aux exigences de la FDA selon 21 CFR Part 11.
Traçabilité des modifications de projet
La traçabilité des modifications de projet avec WinCC/Audit
s'effectue de la même manière que pour WinCC/Change-
Control (voir page 45).
Accès à la base de données Audit Trail avec Audit Viewer
Avantages
■ Enregistrement fiable des opérations de conduite et
des modifications de projet dans un audit trail
■ Gestion des versions de projet et contrôle des
documents
■ Conforme aux spécifications de la Food and Drug
Administration (FDA)
■ Travail d'ingénierie pour satisfaire aux normes
21 CFR Part 11 & EU 178/2002 réduit
© Siemens AG 2012

46. SIMATIC WinCC – Les options46

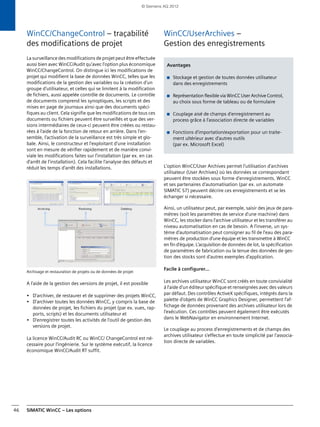

WinCC/ChangeControl – traçabilité
des modifications de projet
La surveillance des modifications de projet peut être effectuée
aussi bien avec WinCC/Audit qu'avec l'option plus économique
WinCC/ChangeControl. On distingue ici les modifications de
projet qui modifient la base de données WinCC, telles que les
modifications de la gestion des variables ou la création d'un
groupe d'utilisateur, et celles qui se limitent à la modification
de fichiers, aussi appelée contrôle de documents. Le contrôle
de documents comprend les synoptiques, les scripts et des
mises en page de journaux ainsi que des documents spéci-
fiques au client. Cela signifie que les modifications de tous ces
documents ou fichiers peuvent être surveillés et que des ver-
sions intermédiaires de ceux-ci peuvent être créées ou restau-
rées à l'aide de la fonction de retour en arrière. Dans l'en-
semble, l'activation de la surveillance est très simple et glo-
bale. Ainsi, le constructeur et l'exploitant d'une installation
sont en mesure de vérifier rapidement et de manière convi-
viale les modifications faites sur l'installation (par ex. en cas
d'arrêt de l'installation). Cela facilite l'analyse des défauts et
réduit les temps d'arrêt des installations.
Archivage et restauration de projets ou de données de projet
A l'aide de la gestion des versions de projet, il est possible
• D'archiver, de restaurer et de supprimer des projets WinCC,
• D'archiver toutes les données WinCC, y compris la base de
données de projet, les fichiers du projet (par ex. vues, rap-
ports, scripts) et les documents utilisateur et
• D'enregistrer toutes les activités de l'outil de gestion des
versions de projet.
La licence WinCC/Audit RC ou WinCC/ ChangeControl est né-
cessaire pour l'ingénierie. Sur le système exécutif, la licence
économique WinCC/Audit RT suffit.
WinCC/UserArchives –
Gestion des enregistrements
L'option WinCC/User Archives permet l'utilisation d'archives
utilisateur (User Archives) où les données se correspondant
peuvent être stockées sous forme d'enregistrements. WinCC
et ses partenaires d'automatisation (par ex. un automate
SIMATIC S7) peuvent décrire ces enregistrements et se les
échanger si nécessaire.
Ainsi, un utilisateur peut, par exemple, saisir des jeux de para-
mètres (soit les paramètres de service d'une machine) dans
WinCC, les stocker dans l'archive utilisateur et les transférer au
niveau automatisation en cas de besoin. A l'inverse, un sys-
tème d'automatisation peut consigner au fil de l'eau des para-
mètres de production d'une équipe et les transmettre à WinCC
en fin d'équipe. L'acquisition de données de lot, la spécification
de paramètres de fabrication ou la tenue des données de ges-
tion des stocks sont d'autres exemples d'application.
Facile à configurer...
Les archives utilisateur WinCC sont créés en toute convivialité
à l'aide d'un éditeur spécifique et renseignées avec des valeurs
par défaut. Des contrôles ActiveX spécifiques, intégrés dans la
palette d'objets de WinCC Graphics Designer, permettent l'af-
fichage de données provenant des archives utilisateur lors de
l'exécution. Ces contrôles peuvent également être exécutés
dans le WebNavigator en environnement Internet.
Le couplage au process d'enregistrements et de champs des
archives utilisateur s'effectue en toute simplicité par l'associa-
tion directe de variables.
Avantages
■ Stockage et gestion de toutes données utilisateur
dans des enregistrements
■ Représentation flexible via WinCC User Archive Control,
au choix sous forme de tableau ou de formulaire
■ Couplage aisé de champs d'enregistrement au
process grâce à l'association directe de variables
■ Fonctions d'importation/exportation pour un traite-
ment ultérieur avec d'autres outils
(par ex. Microsoft Excel)
© Siemens AG 2012

47. SIMATIC WinCC – Les options 47

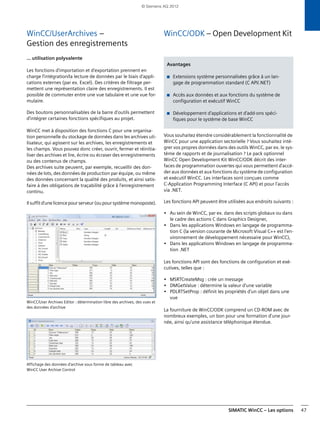

WinCC/UserArchives –
Gestion des enregistrements
... utilisation polyvalente
Les fonctions d'importation et d'exportation prennent en
charge l'intégration/la lecture de données par le biais d'appli-
cations externes (par ex. Excel). Des critères de filtrage per-
mettent une représentation claire des enregistrements. Il est
possible de commuter entre une vue tabulaire et une vue for-
mulaire.
Des boutons personnalisables de la barre d'outils permettent
d'intégrer certaines fonctions spécifiques au projet.
WinCC met à disposition des fonctions C pour une organisa-
tion personnelle du stockage de données dans les archives uti-
lisateur, qui agissent sur les archives, les enregistrements et
les champs. Vous pouvez donc créer, ouvrir, fermer et réinitia-
liser des archives et lire, écrire ou écraser des enregistrements
ou des contenus de champs.
Des archives suite peuvent, par exemple, recueillir des don-
nées de lots, des données de production par équipe, ou même
des données concernant la qualité des produits, et ainsi satis-
faire à des obligations de traçabilité grâce à l'enregistrement
continu.
Il suffit d'une licence pour serveur (ou pour système monoposte).
WinCC/User Archives Editor : détermination libre des archives, des vues et
des données d'archive
Affichage des données d'archive sous forme de tableau avec
WinCC User Archive Control
WinCC/ODK – Open Development Kit
Vous souhaitez étendre considérablement la fonctionnalité de
WinCC pour une application sectorielle ? Vous souhaitez inté-
grer vos propres données dans des outils WinCC, par ex. le sys-
tème de rapports et de journalisation ? Le pack optionnel
WinCC Open Development Kit WinCC/ODK décrit des inter-
faces de programmation ouvertes qui vous permettent d'accé-
der aux données et aux fonctions du système de configuration
et exécutif WinCC. Les interfaces sont conçues comme
C-Application Programming Interface (C API) et pour l'accès
via .NET.
Les fonctions API peuvent être utilisées aux endroits suivants :
• Au sein de WinCC, par ex. dans des scripts globaux ou dans
le cadre des actions C dans Graphics Designer,
• Dans les applications Windows en langage de programma-
tion C (la version courante de Microsoft Visual C++ est l'en-
vironnement de développement nécessaire pour WinCC),
• Dans les applications Windows en langage de programma-
tion .NET
Les fonctions API sont des fonctions de configuration et exé-
cutives, telles que :
• MSRTCreateMsg : crée un message
• DMGetValue : détermine la valeur d'une variable
• PDLRTSetProp : définit les propriétés d'un objet dans une
vue
La fourniture de WinCC/ODK comprend un CD-ROM avec de
nombreux exemples, un bon pour une formation d'une jour-
née, ainsi qu'une assistance téléphonique étendue.
Avantages
■ Extensions système personnalisées grâce à un lan-
gage de programmation standard (C API/.NET)
■ Accès aux données et aux fonctions du système de
configuration et exécutif WinCC
■ Développement d'applications et d'add-ons spéci-
fiques pour le système de base WinCC
© Siemens AG 2012

48. SIMATIC WinCC – Les options48

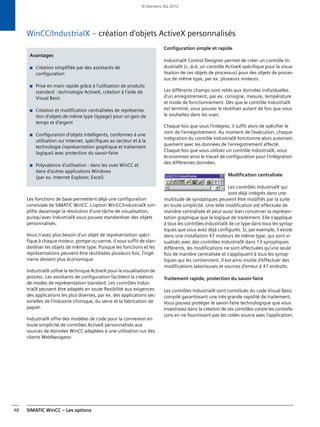

WinCC/IndustrialX – création d'objets ActiveX personnalisés
Les fonctions de base permettent déjà une configuration
conviviale de SIMATIC WinCC. L'option WinCC/IndustrialX sim-
plifie davantage la résolution d'une tâche de visualisation,
puisqu'avec IndustrialX vous pouvez standardiser des objets
personnalisés.
Vous n'avez plus besoin d'un objet de représentation spéci-
fique à chaque moteur, pompe ou vanne, il vous suffit de stan-
dardiser les objets de même type. Puisque les fonctions et les
représentations peuvent être réutilisées plusieurs fois, l'ingé-
nierie devient plus économique.
IndustrialX utilise la technique ActiveX pour la visualisation de
process. Les assistants de configuration facilitent la création
de modes de représentation standard. Les contrôles Indus-
trialX peuvent être adaptés en toute flexibilité aux exigences
des applications les plus diverses, par ex. des applications sec-
torielles de l'industrie chimique, du verre et la fabrication de
papier.
IndustrialX offre des modèles de code pour la connexion en
toute simplicité de contrôles ActiveX personnalisés aux
sources de données WinCC adaptées à une utilisation sur des
clients WebNavigator.
Configuration simple et rapide
IndustrialX Control Designer permet de créer un contrôle In-
dustrialX (c.-à-d. un contrôle ActiveX spécifique pour la visua-
lisation de ces objets de processus) pour des objets de proces-
sus de même type, par ex. plusieurs moteurs.
Les différents champs sont reliés aux données individuelles
d'un enregistrement, par ex. consigne, mesure, température
et mode de fonctionnement. Dès que le contrôle IndustrialX
est terminé, vous pouvez le réutiliser autant de fois que vous
le souhaitez dans les vues.
Chaque fois que vous l'intégrez, il suffit alors de spécifier le
nom de l'enregistrement. Au moment de l'exécution, chaque
intégration du contrôle IndustrialX fonctionne alors automati-
quement avec les données de l'enregistrement affecté.
Chaque fois que vous utilisez un contrôle IndustrialX, vous
économisez ainsi le travail de configuration pour l'intégration
des différentes données.
Modification centralisée
Les contrôles IndustrialX qui
sont déjà intégrés dans une
multitude de synoptiques peuvent être modifiés par la suite
en toute simplicité. Une telle modification est effectuée de
manière centralisée et peut aussi bien concerner la représen-
tation graphique que la logique de traitement. Elle s'applique
à tous les contrôles IndustrialX de ce type dans tous les synop-
tiques que vous avez déjà configurés. Si, par exemple, il existe
dans une installation 47 moteurs de même type, qui sont vi-
sualisés avec des contrôles IndustrialX dans 13 synoptiques
différents, les modifications ne sont effectuées qu'une seule
fois de manière centralisée et s'appliquent à tous les synop-
tiques qui les contiennent. Il est ainsi inutile d'effectuer des
modifications laborieuses et sources d'erreur à 47 endroits.
Traitement rapide, protection du savoir-faire
Les contrôles IndustrialX sont constitués du code Visual Basic
compilé garantissant une très grande rapidité de traitement.
Vous pouvez protéger le savoir-faire technologique que vous
investissez dans la création de ces contrôles contre les contrefa-
çons en ne fournissant pas les codes source avec l'application.
Avantages
■ Création simplifiée par des assistants de
configuration
■ Prise en main rapide grâce à l'utilisation de produits
standard : technologie ActiveX, création à l'aide de
Visual Basic
■ Création et modification centralisées de représenta-
tion d'objets de même type (typage) pour un gain de
temps et d'argent
■ Configuration d'objets intelligents, conformes à une
utilisation sur Internet, spécifiques au secteur et à la
technologie (représentation graphique et traitement
logique) avec protection du savoir-faire
■ Polyvalence d'utilisation : dans les vues WinCC et
dans d'autres applications Windows
(par ex. Internet Explorer, Excel)
© Siemens AG 2012

49. SIMATIC WinCC – Les options 49
SIMATIC powerrate et B.Data – Gestion intelligente de l'énergie
Compte tenu de la raréfaction des ressources énergétiques
et de l'augmentation des prix, une réduction des coûts par
une diminution des besoins en énergie est indispensable
pour garantir la pérennité et le succès de l'activité des en-
treprises. La situation ne cesse de s'aggraver avec la sévéri-
sation croissante de la législation.
SIMATIC WinCC propose des options pour une gestion mo-
dulable de l'énergie sous toutes ses formes, de l'électricité
au gaz en passant par l'eau et la vapeur.
SIMATIC powerrate – Pour épuiser les potentiels d'écono-
mies au niveau de la visualisation
SIMATIC powerrate assure la transparence en matière de
consommation énergétique, de l'alimentation jusqu'au
consommateur. Les données énergétiques sont saisies, visuali-
sées et archivées en continu. La connaissance exacte du profil
de consommation permet de localiser des potentiels d'écono-
mies. La surveillance de la puissance actuelle par rapport à la li-
mite de puissance contractuellement fixée permet, en cas de
dépassement imminent (valeur à 15 min) de couper ou de ré-
duire la puissance de consommateurs et d'éviter ainsi une aug-
mentation directe des coûts de puissance.
Saisie et traitement des données énergétiques
Il est possible de saisir des données énergétiques (impulsions de
comptage, valeurs de comptage, valeurs de puissance ou va-
leurs moyennes de puissance) d'appareils compatibles
PROFIBUS ou PROFINET à l'aide de blocs préprogrammés. Les
valeurs de comptage relevées manuellement peuvent être en-
trées directement. Elles peuvent ainsi être utilisées pour des
analyses ultérieures. SIMATIC powerrate calcule les valeurs de
puissance moyennes et les valeurs de travail pour une période
déterminée à partir de ces données. De plus, un pronostic de va-
leur finale est déterminé par interpolation pour chaque période.
Représentation des données énergétiques
Les nouvelles données énergétiques saisies sont représentées
comme valeurs moyennes de puissance ou valeurs de travail
par intervalle de temps. La représentation de courbes de régime
permet d'analyser des données énergétiques archivées et de les
représenter sous forme de tableau.
Traitement des données
Les données archivées peuvent être exportées directement de
WinCC dans Excel et différents types de rapports peuvent être
générés :
Courbes énergétiques : Représentation simple du besoin éner-
gétique d'un ou de plusieurs consommateurs dans le temps.
Rapports de lots : Représentation du besoin énergétique et des
coûts en énergie en fonction d'un lot donné (avec heure de dé-
but et de fin du lot).
Rapport par centre de coûts : Affectation des consommateurs à
différents centres de coûts et calcul des coûts sur la base de ta-
rifs prédéfinis.
Courbe de durée (courbe de charge) : Analyse de la fréquence
d'apparition d'une valeur moyenne de puissance donnée sur
un période donnée. A partir de cette courbe caractéristique, il
est facile de savoir si de brefs pics de puissance sont survenus.
Gestion des charges : Les limites de puissance convenues
contractuellement (la puissance moyenne sur 15 min étant ty-
pique pour le courant) doivent être respectées au risque de
payer un prix nettement plus élevé, voire des pénalités, dans
le cas contraire. La gestion des charges de SIMATIC powerrate
calcule cycliquement une tendance afin de pouvoir déclen-
cher des avertissements / alarmes lorsqu'un dépassement de
limite s'annonce et même de réduire ou de couper certains ré-
cepteurs spécifiés dans la configuration.
La transparence grâce aux courbes caractéristiques d'énergie
Avantages
■ La visualisation de courbes de charge permet d'iden-
tifier facilement des consommateurs et des proces-
sus très énergivores
■ La gestion des charges aide à éviter les pics de charge
et donc à respecter les valeurs moyennes de puis-
sance convenues
■ Comparaison de profils de consommateurs comme
base pour l'optimisation du déroulement technique
des processus
■ L'utilisation des données énergétiques disponibles
provenant des appareils du niveau de terrain (cap-
teurs, variateurs de fréquence, départs-moteurs ou
appareils de mesure faciles à monter ultérieurement
tels que les PAC et les appareillages de commutation
et de protection) permet de réduire les coûts d'inves-
tissement.
© Siemens AG 2012

50. SIMATIC WinCC – Les options50
B.Data – Gestion énergétique à l'échelle de l'entreprise
Un meilleur comportement en termes de consommation éner-
gétique et l'optimisation des possibilités d'approvisionnement
engendrent des potentiels d'économies supplémentaires. Pour
exploiter ces potentiels, il faut disposer de solutions systèmes co-
hérentes allant de la saisie automatique des données énergé-
tiques à l'analyse, la facturation et la prévision des besoins en
énergie,en passantparletraitementdes données, lecontrôlede
plausibilité et le calcul des indicateurs clés de performance (KPI).
B.Data assure la liaison entre les systèmes de traitement des
données techniques et commerciaux, constituant ainsi la base
d'une gestion économique et optimisée de l'énergie.
Saisie et pré-traitement des données énergétiques et des
données d'exploitation provenant de systèmes en amont.
B.Data est compatible avec les standards d'interface actuels tels
que OPC, ODBC, ASCII ou XML et offre des interfaces directes
vers SICAM230 avec harmonisation de configuration automa-
tique. En cas de saisie manuelle des données, B.Data supporte
la planification du routage pour la lecture de compteurs avec
contrôle de plausibilité lors de la saisie.
Gestion et analyse de données énergétiques
Les fonctions de calcul, par ex. pour le calcul calorifique de
chaudières ou la qualité de centrales de cogénération, peuvent
être modélisées à volonté. B.Data dispose d'un contrôle auto-
matique de plausibilité, d'une fonction de formation de valeur
de remplacement ainsi que d'une archive longue durée avec
fonctions de versionnage, de compression et de compactage.
Un afficheur de courbes (Trender) représente des courbes ac-
tuelles (en ligne) et historiques, permettant ainsi une comparai-
son directe entre les besoins en énergie pronostiqués et les be-
soins effectifs.
Bilan énergétique et bilan matières
Des interfaces de commande paramétrables permettent de réa-
liser un bilan transparent et ventilé avec précision des flux
d'énergie des différentes sources comme le courant, la chaleur,
le gaz, la vapeur, les émissions (par ex. CO2 ). B.Data permet
aussi une détermination des paramètres caractéristiques (KPI,
coefficients de rendement, etc) avec relation directe à la pro-
duction (lots, quantités unitaires, etc).
Facturation de l'énergie (coûts et recettes)
L'affectation des coûts d'énergie aux installations, aux secteurs
d'installations ou aux centres de coûts permet une imputation
granulaire selon le principe de causalité. Les procédés Bottom
Up (mesure) et Top Down (répartition) sont supportés.
Les structures de facturation peuvent être modélisées de ma-
nière flexible. La pondération des prix est flexible et tient
compte de modèles de tarifs historisables, quelle que soit leur
complexité. Il est donc possible de calculer de nouveaux mo-
dèles de contrats avec d'autres structures tarifaires et d'autres
prix d'énergie avec des besoins énergétiques réels existants, de
manière à déterminer le meilleur modèle de contrat possible.
Les quantités et les coûts d'énergie peuvent en outre être trans-
mis directement à un système ERP (p. ex. SAPR/3).
Planification de l'énergie, reporting
Des pronostics des besoins peuvent être établis sur la base de
facteurs dépendant de la production (planification de la pro-
duction) et de profils de charge de base (jours type). Des plan-
nings énergétiques peuvent être élaborés en vie d'une décla-
ration aux fournisseurs d'énergie.
Transparence pour toutes les sources grâce à des fonctions graphiques
puissantes et à une structuration hiérarchique de votre usine, jusqu'au
niveau du consommateur individuel
Avantages
B.Data
■ Instaure une transparence à l'échelle de l'entreprise
grâce à un bilan énergétique et un bilan matière
exhaustif des installations de production et de
consommation d'énergie.
■ Permet de générer des caractéristiques servant de
bases fiables pour un accroissement de la rentabilité
des installations de génération et de distribution
d'énergie ainsi que des consommateurs.
■ Permet une ventilation des coûts d'énergie entre les
différents responsables avec transfert dans le sys-
tème de facturation ERP (par ex. SAP R/3).
■ Apporte une assurance lors de la planification grâce à
des pronostics relatifs à la charge et aux besoins.
■ Soutient le service des achats dans le cadre de
l'approvisionnement en énergie.
■ Satisfait aux exigences légales de surveillance et de
reporting en matière d'émissions de gaz à effet de
serre (émissions de CO2)
© Siemens AG 2012

51. Entrez dans l’univers SIMATIC
SIMATIC est un élément central de Totally Integrated Automation, la gamme
complète et homogène de produits et systèmes d’automatisation :
www.siemens.com/tia
SIMATIC – le leader des systèmes d’automatisation pour l’industrie :
www.siemens.com/simatic
Découvrez l’homogénéité unique de SIMATIC à partir des propriétés du système :
www.siemens.com/simatic-system-features
S I M A T I C
SIMATIC HMI
SIMATIC ET 200
SIMATIC PC-based Automation
SIMATIC Technology
SIMATIC Sensors SIPLUS extreme
SIMATIC NETSIMATIC IT
SIMATIC PCS 7 SIMATIC Controller
SIMATIC Software
La gamme complète de conduite-
supervision
Une gamme complète de matériels
et logiciels pour l‘automatisation
sur base PC
La gamme complète de produits
pour la résolution de tâches tech-
nologiques
Capteurs et actionneurs pour les
exigences les plus diverses de
l’industrie manufacturière
Produits pour applications industri-
elles en environnements difficiles à
extrêmes
Le système de sécurité sans failles,
qui s’intègre entièrement dans l’auto-
matisme standard
La gamme complète de produits et
systèmes pour la communication
industrielle
La base pour des solutions MES
personnalisées et homogènes
Logiciels industriels pour une efficacité
maximale à toutes les phases d’un pro-
jet d’automatisation
Le système de périphérie
décentralisée modulaire pour
toutes les exigences
www.siemens.com/simatic-et200
Automates performants basés
sur différentes plates-formes
matérielles
www.siemens.com/simatic-controller
Le système de contrôle de procédés
performant et évolutif pour tous les
secteurs
www.siemens.com/simatic-pcs7
SIMATIC Safety Integrated
www.siemens.com/simatic-software www.siemens.com/simatic-technology www.siemens.com/simatic-hmi
www.siemens.com/pc-based-automation www.siemens.com/simatic-it www.siemens.com/simatic-net
www.siemens.com/simatic-sensors www.siemens.com/siplus-extremewww.siemens.com/simatic-safety-integrated
SIMATIC Vue d‘ensemble 51
Cette brochure vous a fourni un premier aperçu de la vaste gamme de produits SIMATIC pour l’industrie de process
et manufacturière ainsi que des avantages qui en découlent pour les constructeurs de machines et les exploitants
d’installations. Pour plus d’informations sur les différentes familles de systèmes, rendez-vous sur notre site Internet.
© Siemens AG 2012

52. Les informations dans cette brochure contiennent des descriptions
générales et des caractéristiques qui ne s'appliquent pas forcément
sous la forme décrite au cas concret d'application ou qui sont sus-
ceptibles d'être modifiées du fait du développement constant de
nos produits. Les caractéristiques souhaitées de performance ne
nous engagent que si elles sont expressément convenues à la
conclusion de contrat. Sous réserve de modifications techniques et
de disponibilité.
Toutes les désignations de produits peuvent être des marques de
fabrique ou des noms de produits de Siemens AG ou d'autres socié-
tés sous-traitantes dont l'utilisation par des tiers à leurs propres fins
peut enfreindre les droits de leur propriétaires respectifs.
Pour de plus amples informations
Page d'accueil SIMATIC WinCC :
www.siemens.com/wincc
Informations sur Plant Intelligence :
www.siemens.com/plant-intelligence
Informations sur la maintenance :
www.siemens.com/maintenance
Propriétés système de SIMATIC :
www.siemens.com/simatic-system-features
Manuels SIMATIC Guide :
www.siemens.com/simatic-docu
Pour télécharger des informations :
www.siemens.com/simatic/printmaterial
Service & Support:
www.siemens.com/automation/support
Interlocuteurs SIMATIC :
www.siemens.com/automation/partner
Industry Mall pour commander par voie électronique :
www.siemens.com/industrymall
Siemens AG
Industry Sector
Industrial Automation Systems
Postfach 48 48
90026 NÜRNBERG
ALLEMAGNE
Sous réserve de modifications
PDF (6ZB5370-1CB03-0BB3)
MP.R1.AS.SMP6.33.2.10
BR 0512 PDF 52 Fr
Produced in Germany
© Siemens AG 2012
www.siemens.com/automation
© Siemens AG 2012
