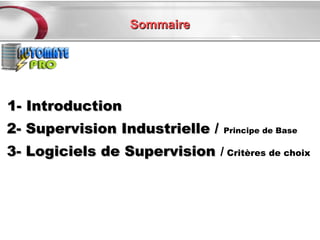

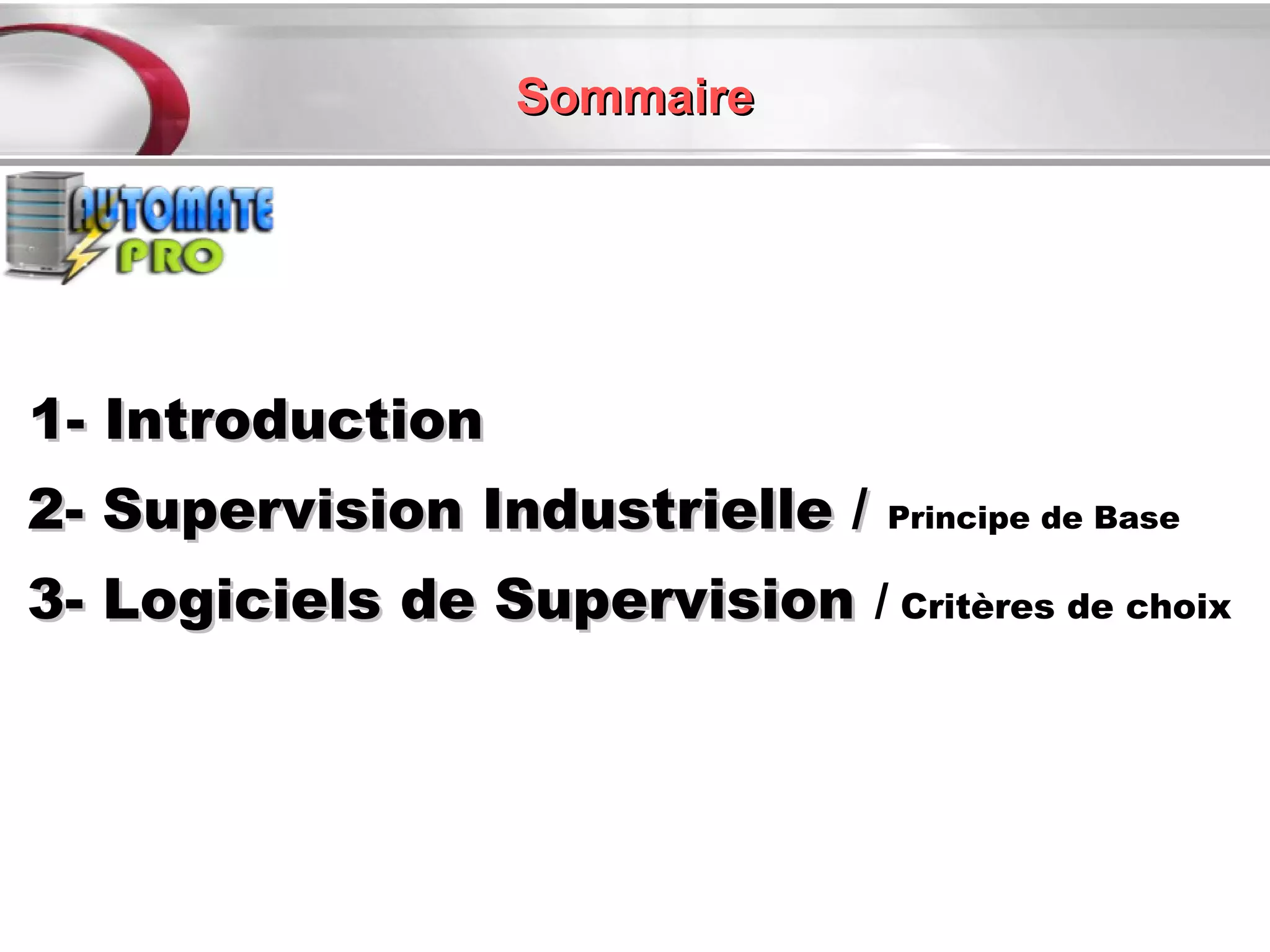

Sommaire




1- Introduction
2- Supervision Industrielle / Principe de Base
3- Logiciels de Supervision / Critères de choix

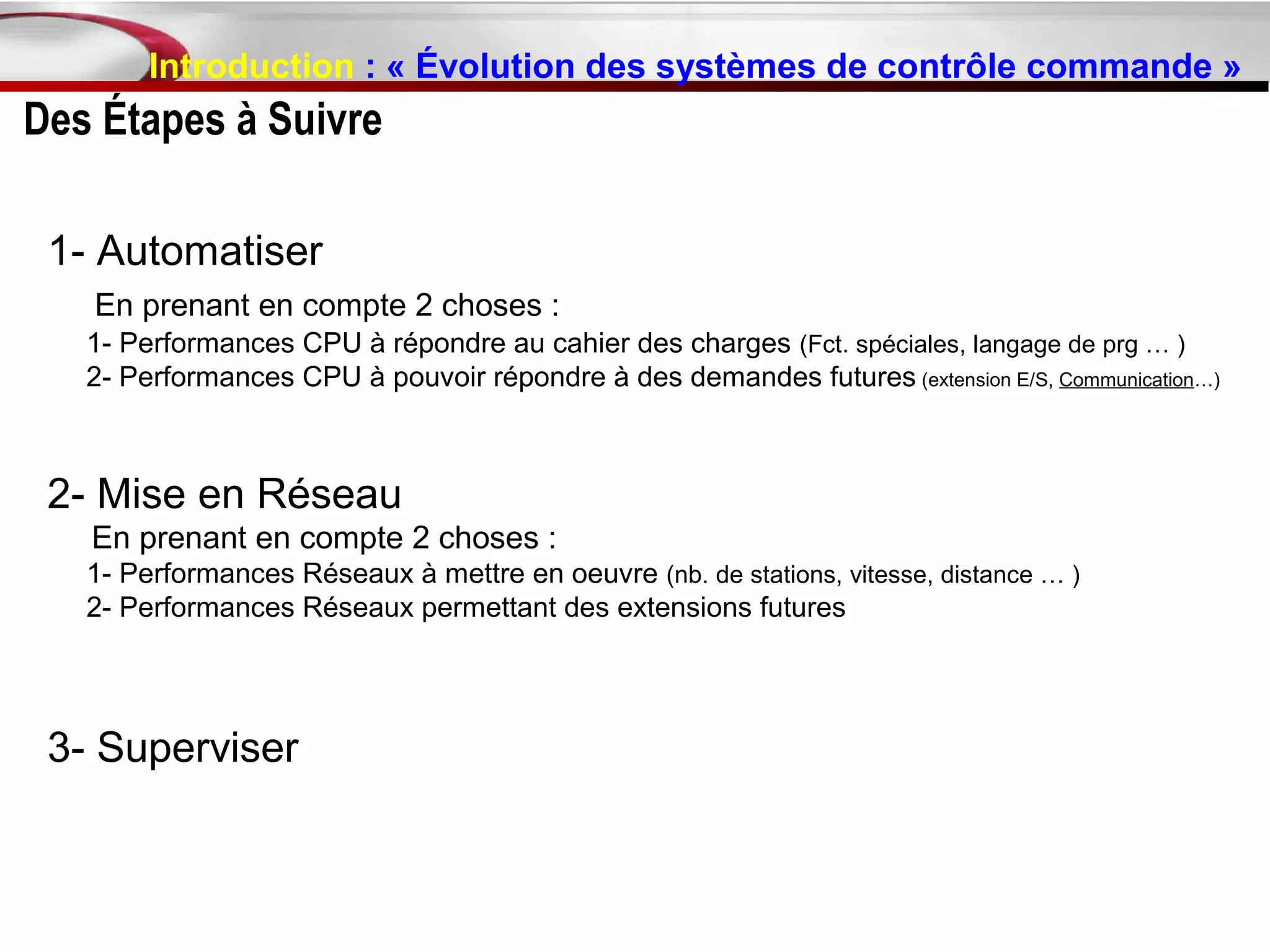

Introduction : « Évolution des systèmes de contrôle commande »
Des Étapes à Suivre

 1- Automatiser
   En prenant en compte 2 choses :
   1- Performances CPU à répondre au cahier des charges (Fct. spéciales, langage de prg … )
   2- Performances CPU à pouvoir répondre à des demandes futures (extension E/S, Communication…)



 2- Mise en Réseau
   En prenant en compte 2 choses :
   1- Performances Réseaux à mettre en oeuvre (nb. de stations, vitesse, distance … )
   2- Performances Réseaux permettant des extensions futures




 3- Superviser

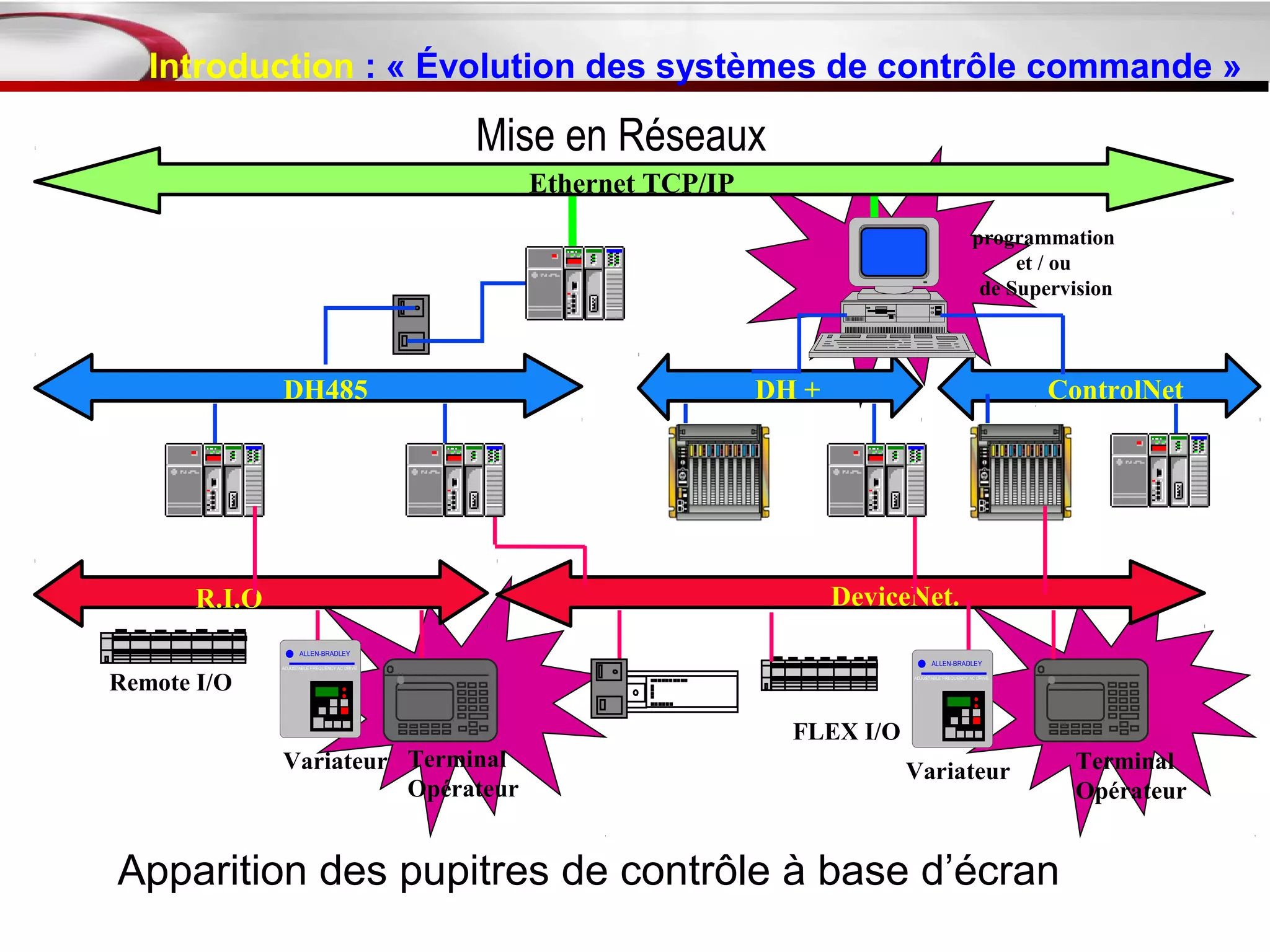

Introduction : « Évolution des systèmes de contrôle commande »

                                              Mise en Réseaux
                                                Ethernet TCP/IP
                                                                                                     programmation
                                                                                                          et / ou
                                                                                                      de Supervision



              DH485                                               DH +                                         ControlNet




      R.I.O                                                              DeviceNet.
                    ALLEN-BRADLEY
                                                                                     ALLEN-BRADLEY
              ADJUSTABLE FREQUENCY AC DRIVE



Remote I/O                                                                     ADJUSTABLE FREQUENCY AC DRIVE




                                                                    FLEX I/O
              Variateur Terminal                                               Variateur                         Terminal
                        Opérateur                                                                                Opérateur


Apparition des pupitres de contrôle à base d’écran
Introduction : « Évolution des systèmes de contrôle commande »

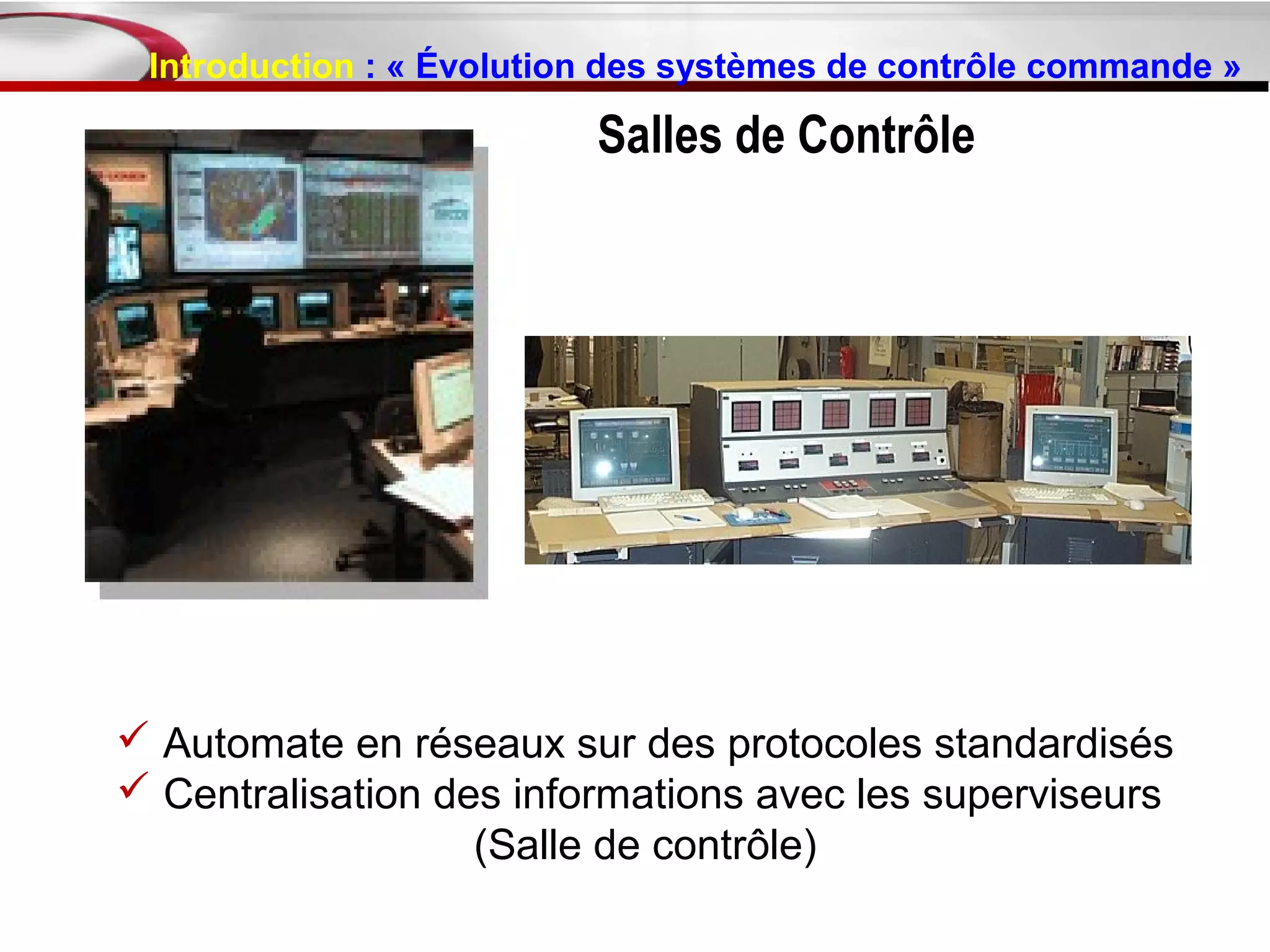

                          Salles de Contrôle




 Automate en réseaux sur des protocoles standardisés
 Centralisation des informations avec les superviseurs
                   (Salle de contrôle)

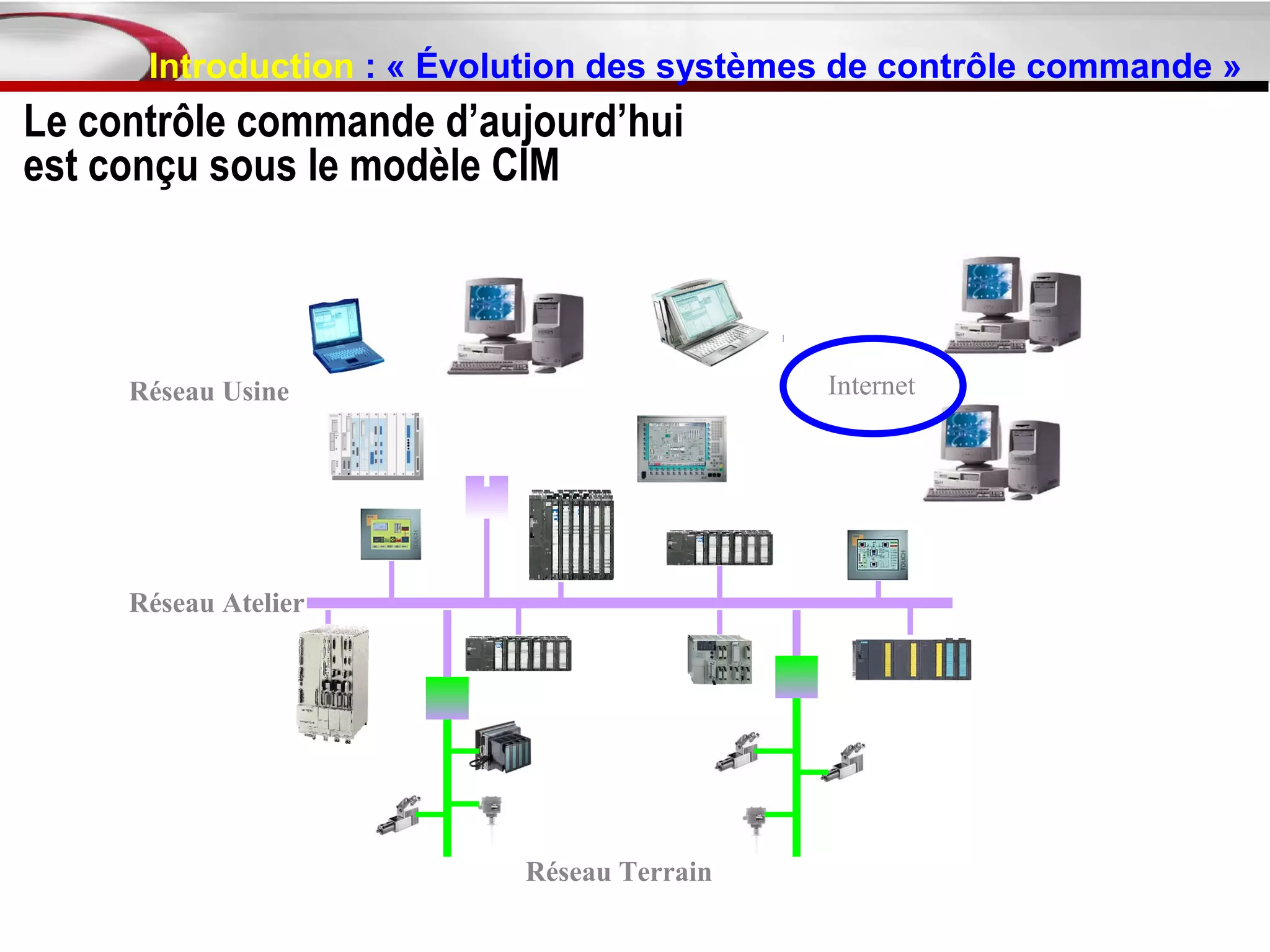

Introduction : « Évolution des systèmes de contrôle commande »
Le contrôle commande d’aujourd’hui
est conçu sous le modèle CIM



     Réseau Usine                           Internet




     Réseau Atelier




                           Réseau Terrain

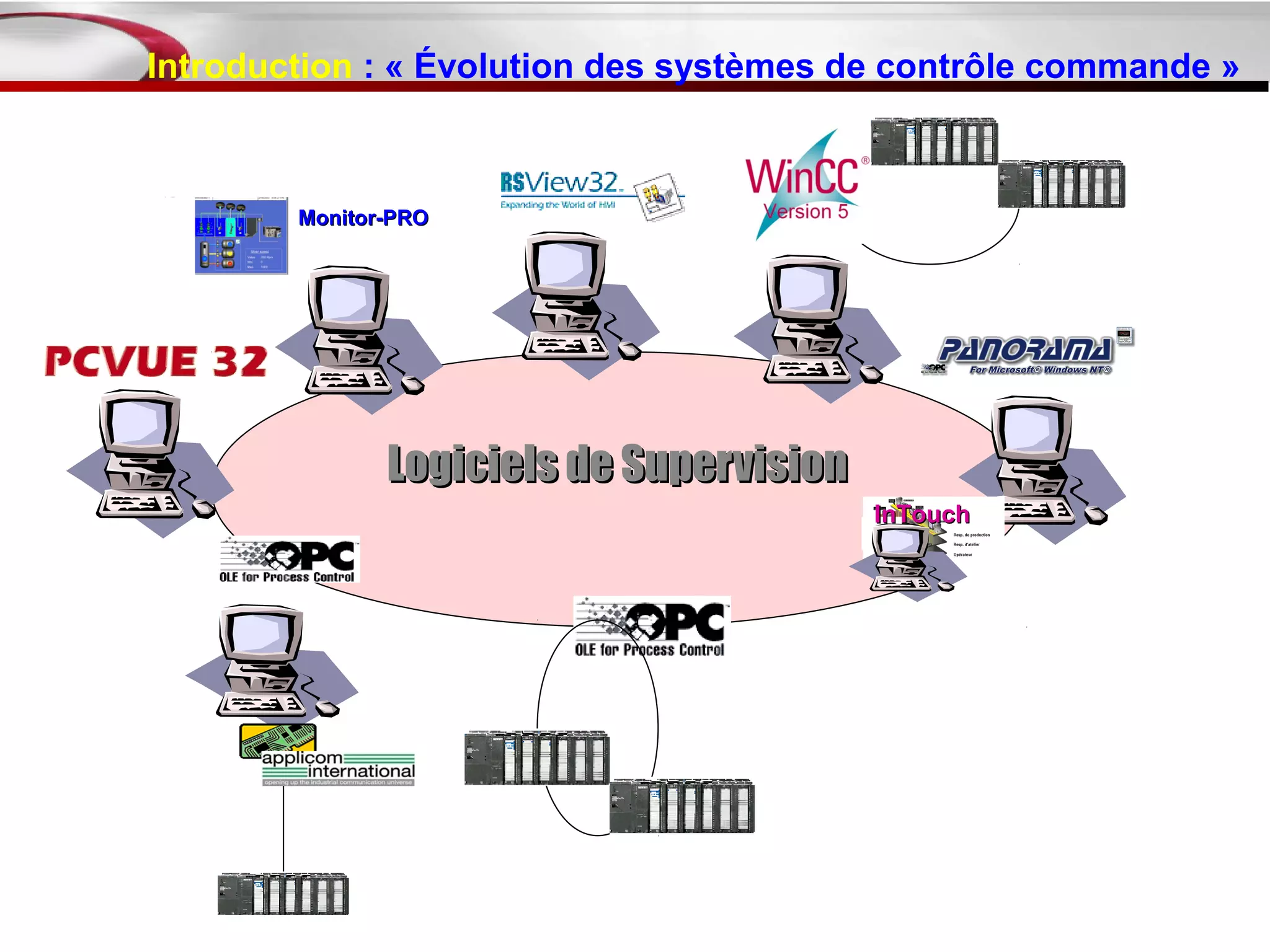

Introduction : « Évolution des systèmes de contrôle commande »



        Monitor-PRO




               Logiciels de Supervision
                                          InTouch

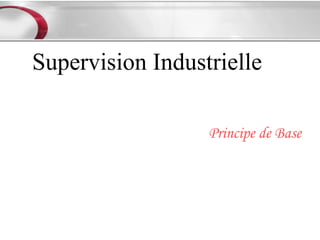

Supervision Industrielle

                  Principe de Base

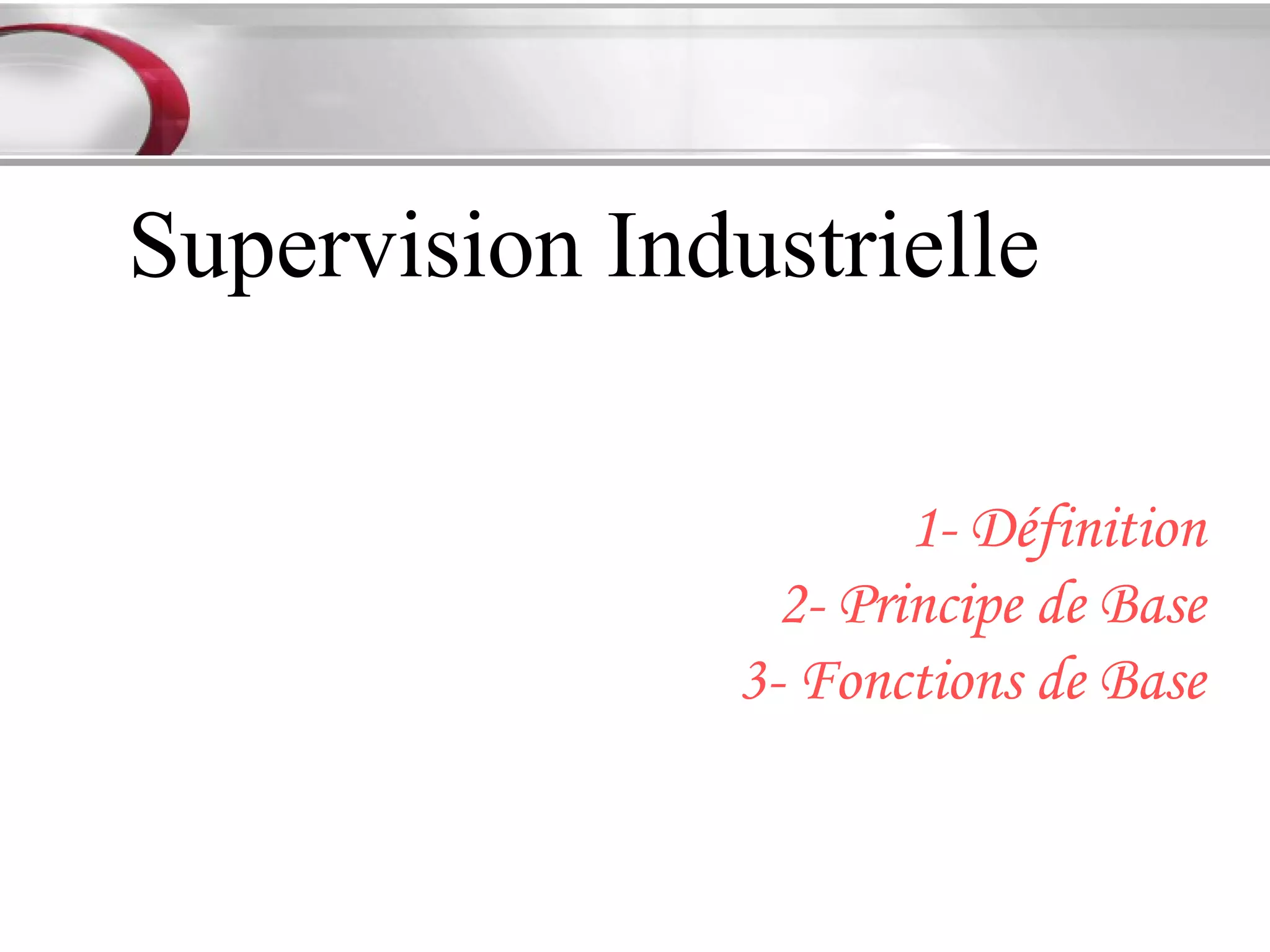

Supervision Industrielle

                        1- Définition
                  2- Principe de Base
                3- Fonctions de Base

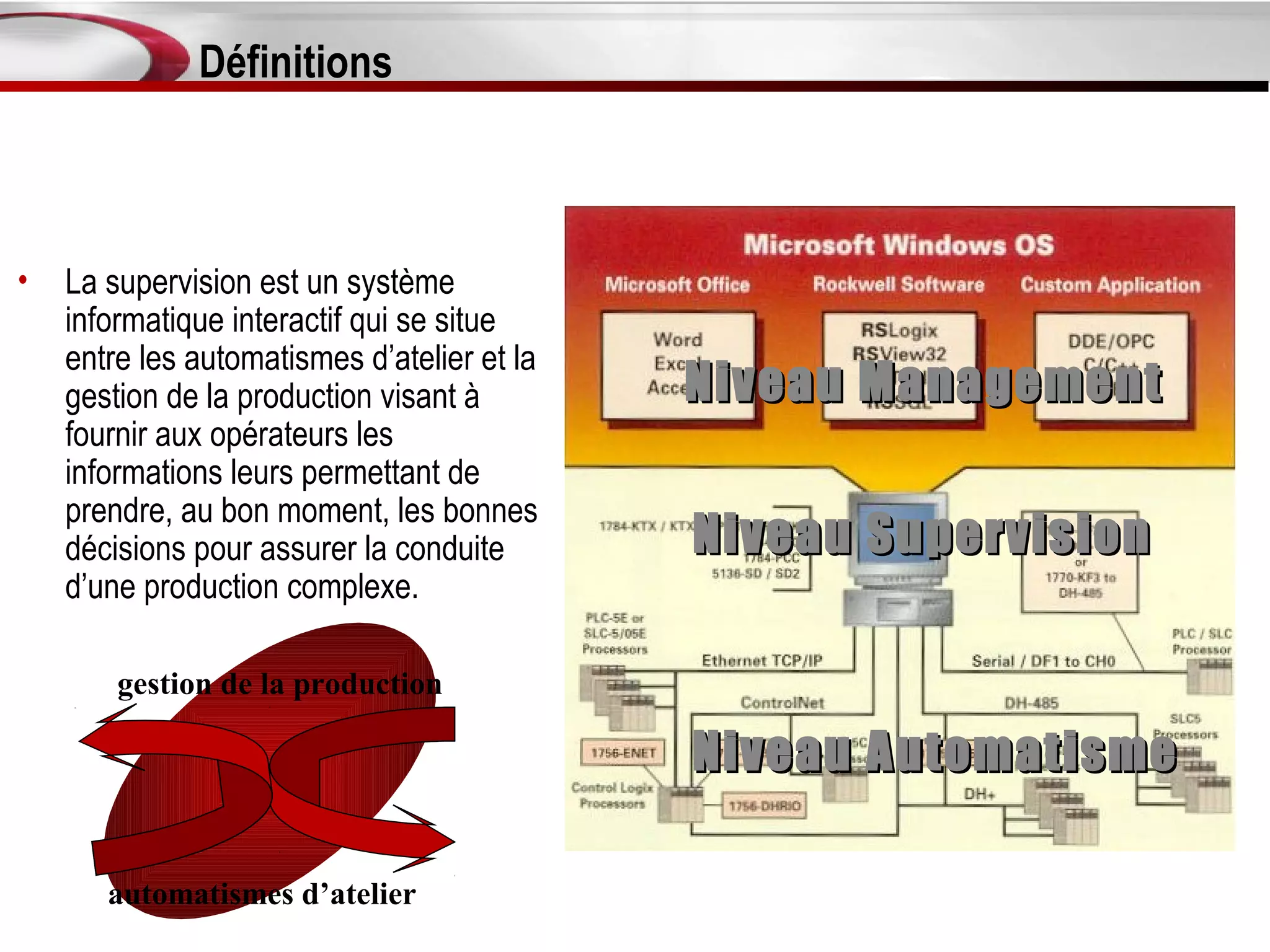

Définitions



•   La supervision est un système
    informatique interactif qui se situe
    entre les automatismes d’atelier et la
    gestion de la production visant à        Niveau Management
    fournir aux opérateurs les
    informations leurs permettant de
    prendre, au bon moment, les bonnes
    décisions pour assurer la conduite       Niveau Supervision
    d’une production complexe.

        gestion de la production

                                             Niveau Automatisme

       automatismes d’atelier

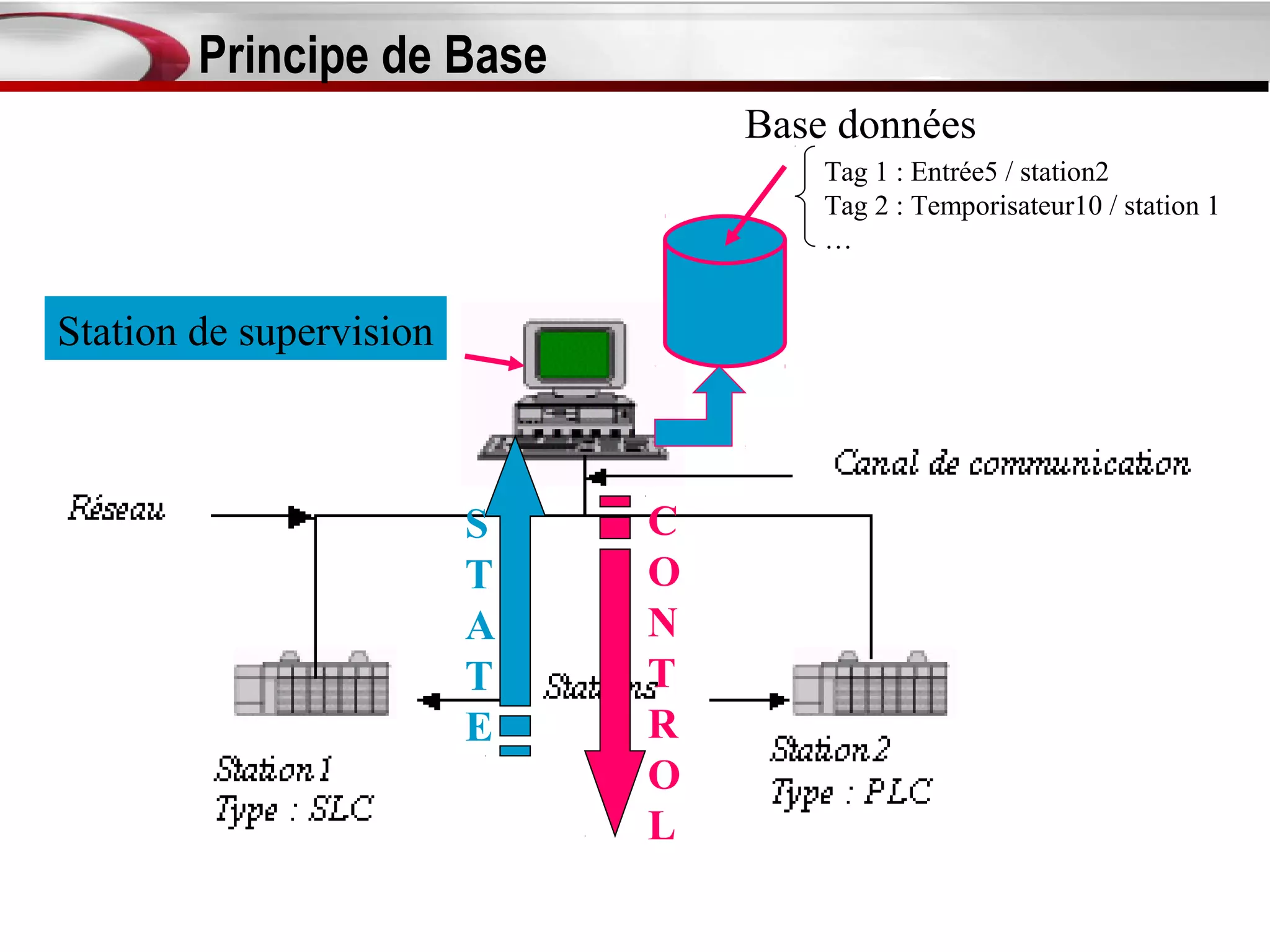

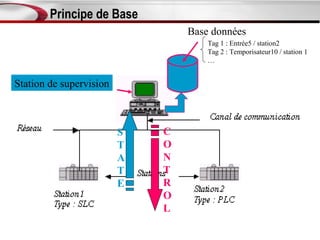

Principe de Base
                                 Base données
                                     Tag 1 : Entrée5 / station2
                                     Tag 2 : Temporisateur10 / station 1
                                     …


Station de supervision



                         S   C
                         T   O
                         A   N
                         T   T
                         E   R
                             O
                             L

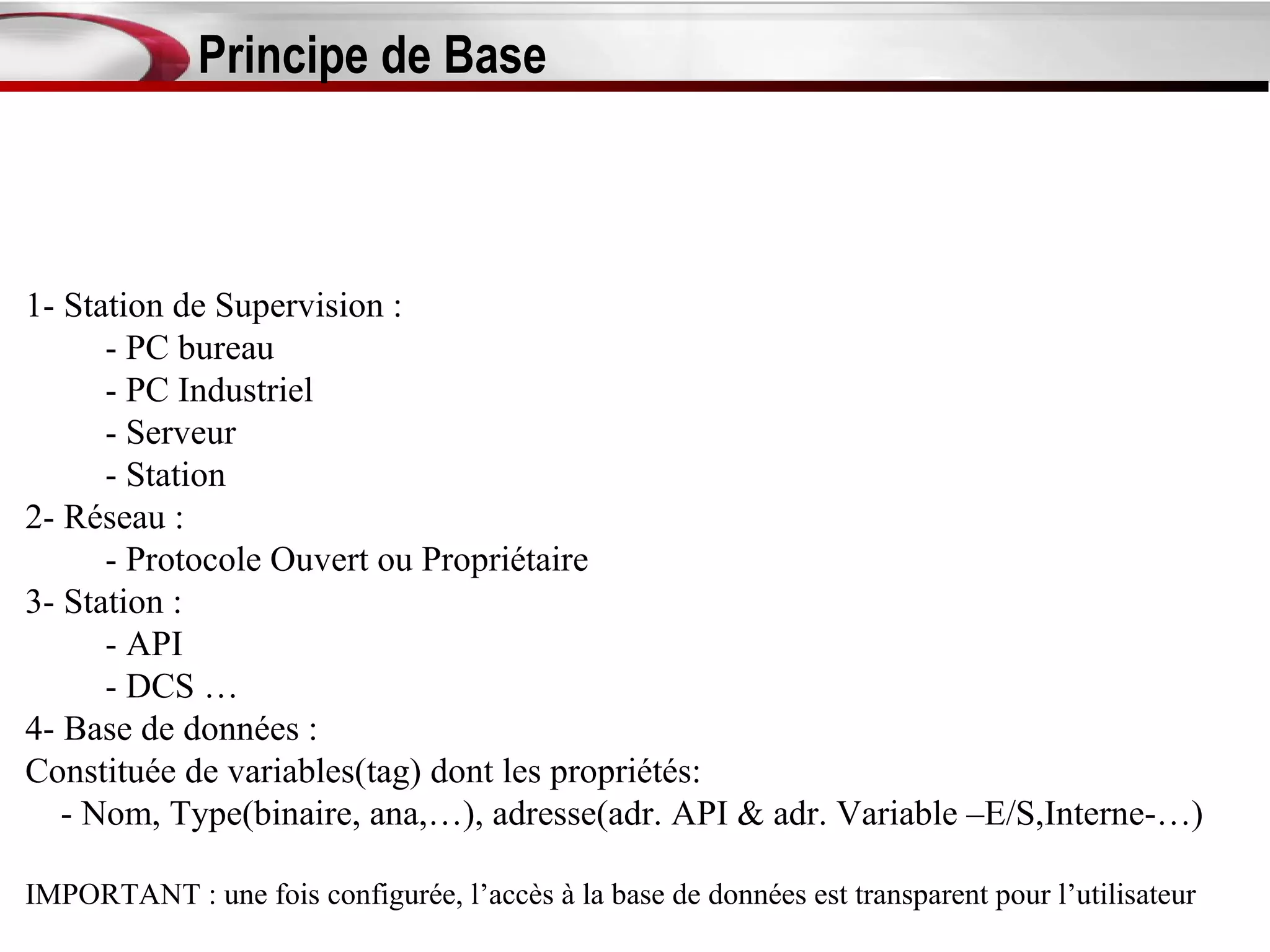

Principe de Base



1- Station de Supervision :
      - PC bureau
      - PC Industriel
      - Serveur
      - Station
2- Réseau :
      - Protocole Ouvert ou Propriétaire
3- Station :
      - API
      - DCS …
4- Base de données :
Constituée de variables(tag) dont les propriétés:
   - Nom, Type(binaire, ana,…), adresse(adr. API & adr. Variable –E/S,Interne-…)

IMPORTANT : une fois configurée, l’accès à la base de données est transparent pour l’utilisateur

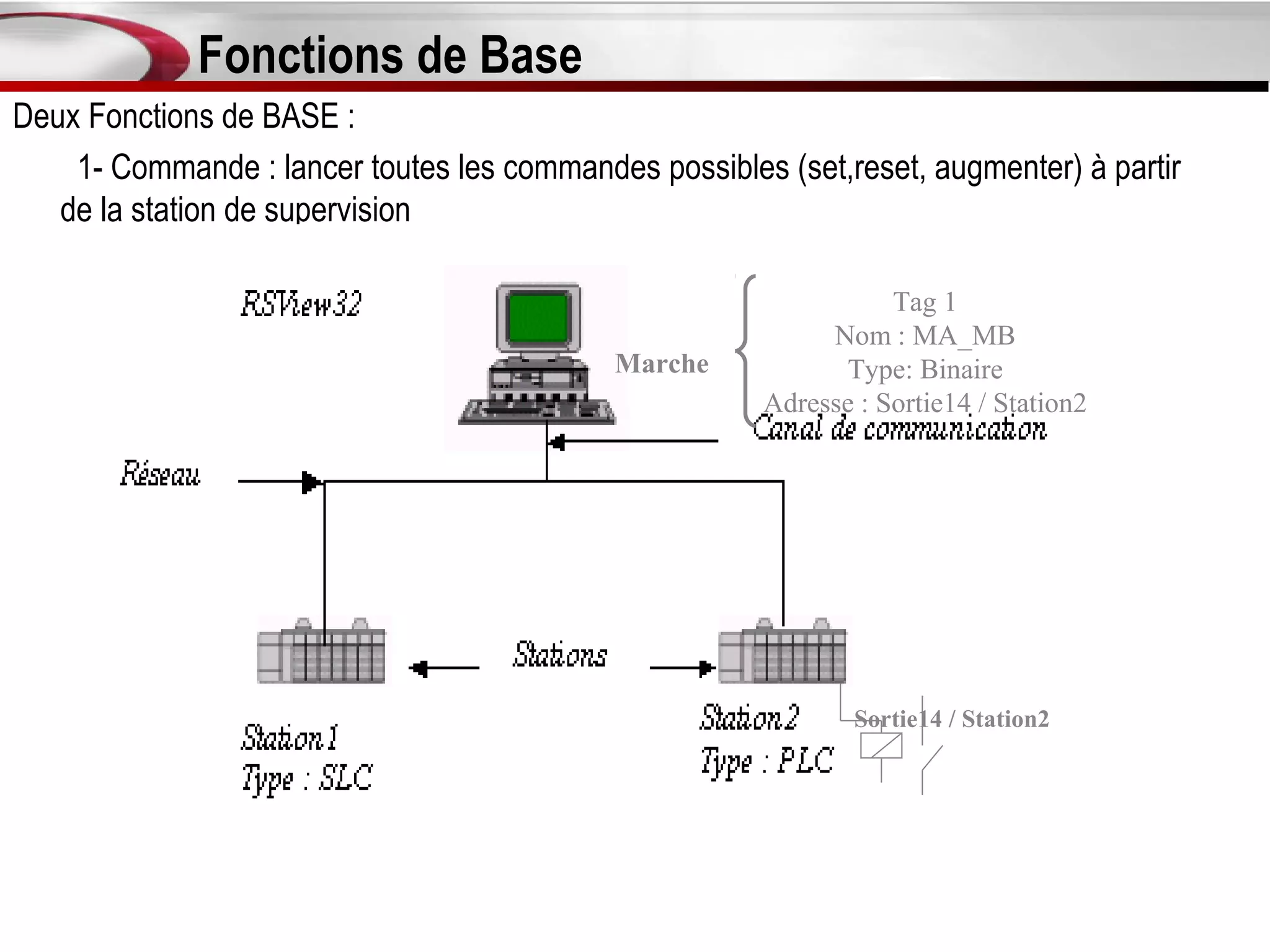

Fonctions de Base
Deux Fonctions de BASE :
    1- Commande : lancer toutes les commandes possibles (set,reset, augmenter) à partir
   de la station de supervision

                                                                  Tag 1
                                                            Nom : MA_MB
                                            Marche           Type: Binaire
                                                       Adresse : Sortie14 / Station2




                                                               Sortie14 / Station2

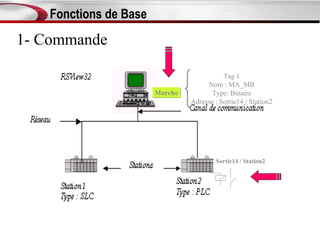

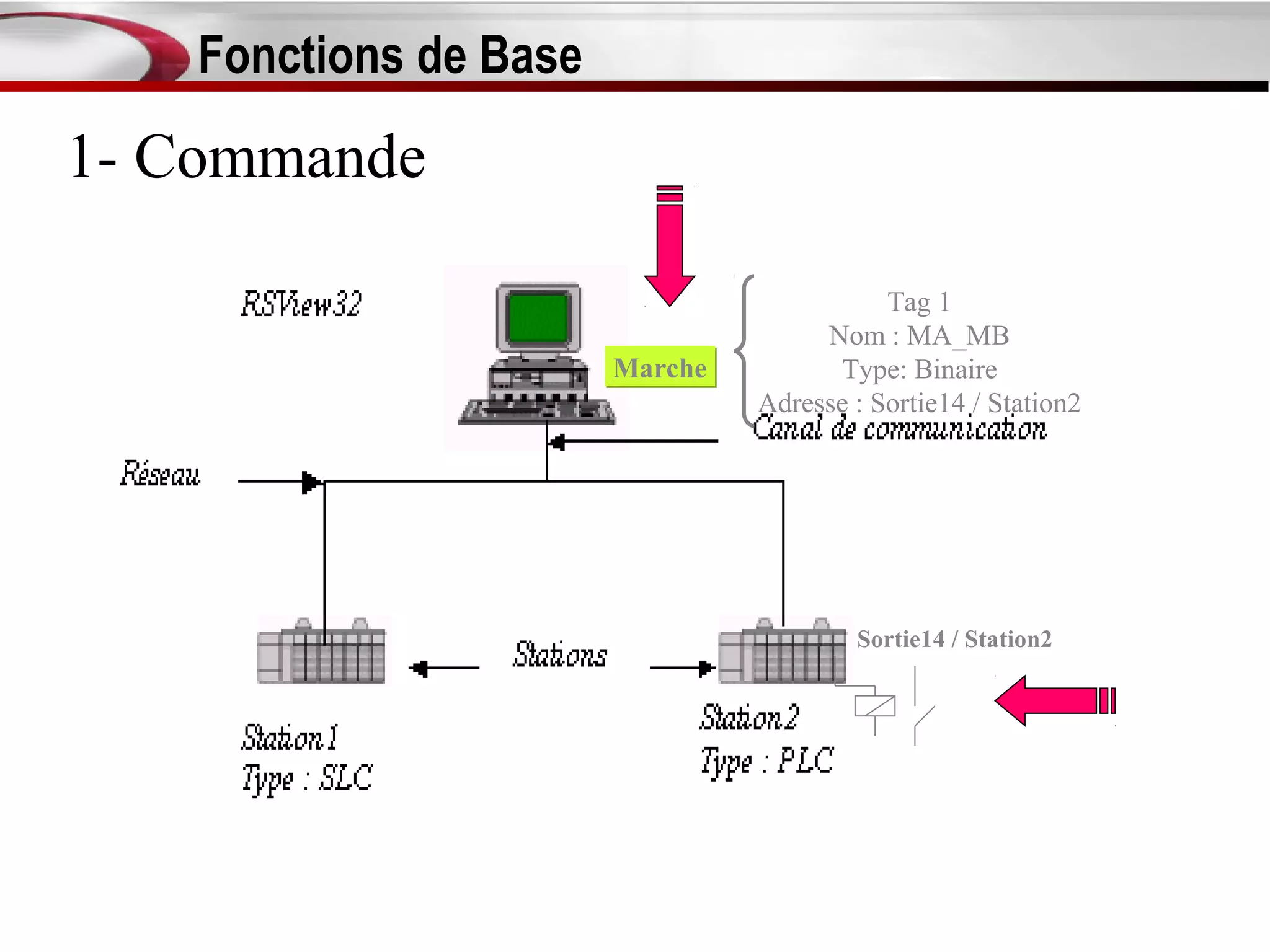

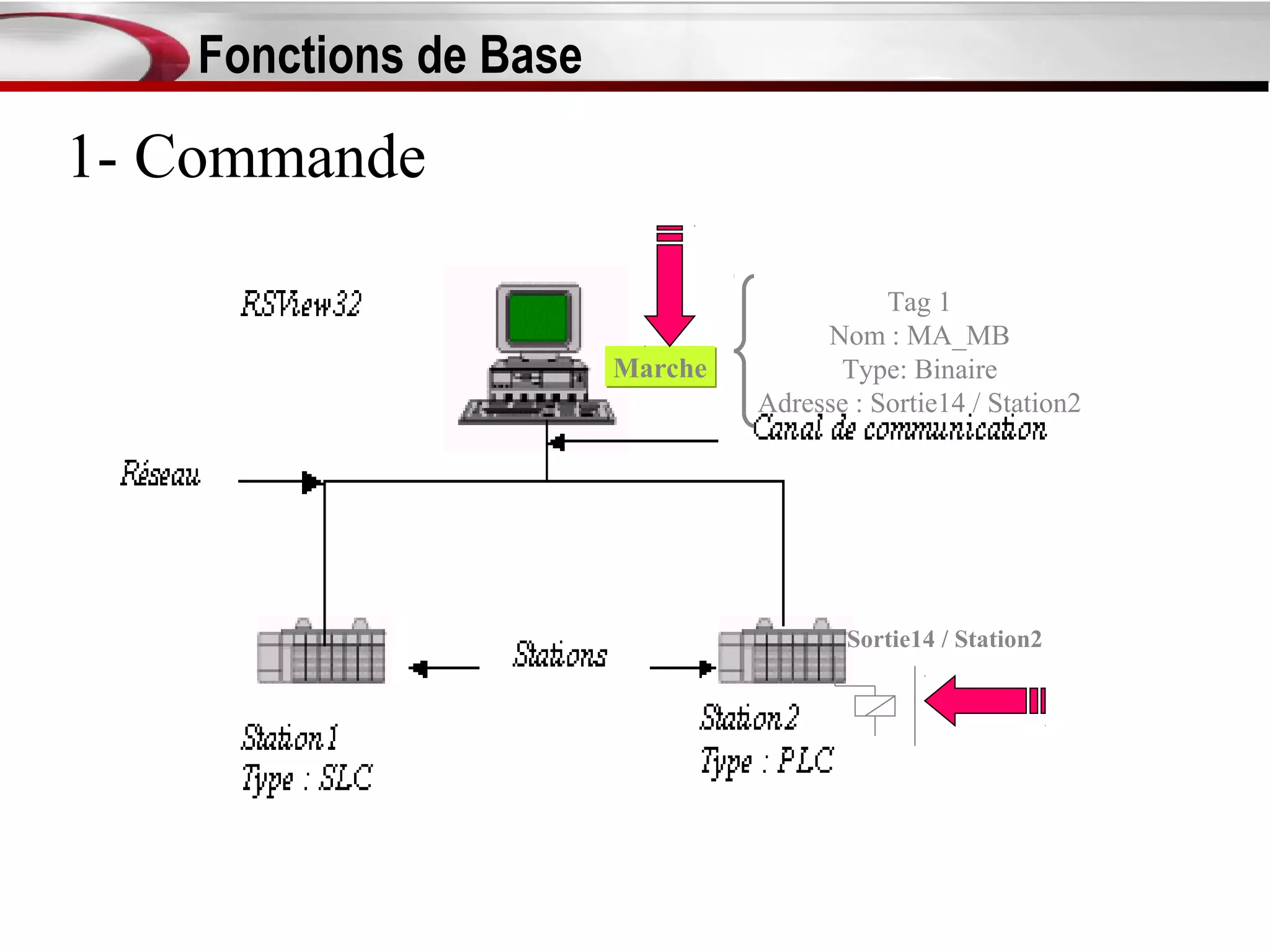

Fonctions de Base
1- Commande

                                            Tag 1
                                      Nom : MA_MB
                        Marche         Type: Binaire
                                 Adresse : Sortie14 / Station2




                                         Sortie14 / Station2
Fonctions de Base
1- Commande

                                            Tag 1
                                      Nom : MA_MB
                        Marche         Type: Binaire
                                 Adresse : Sortie14 / Station2




                                        Sortie14 / Station2

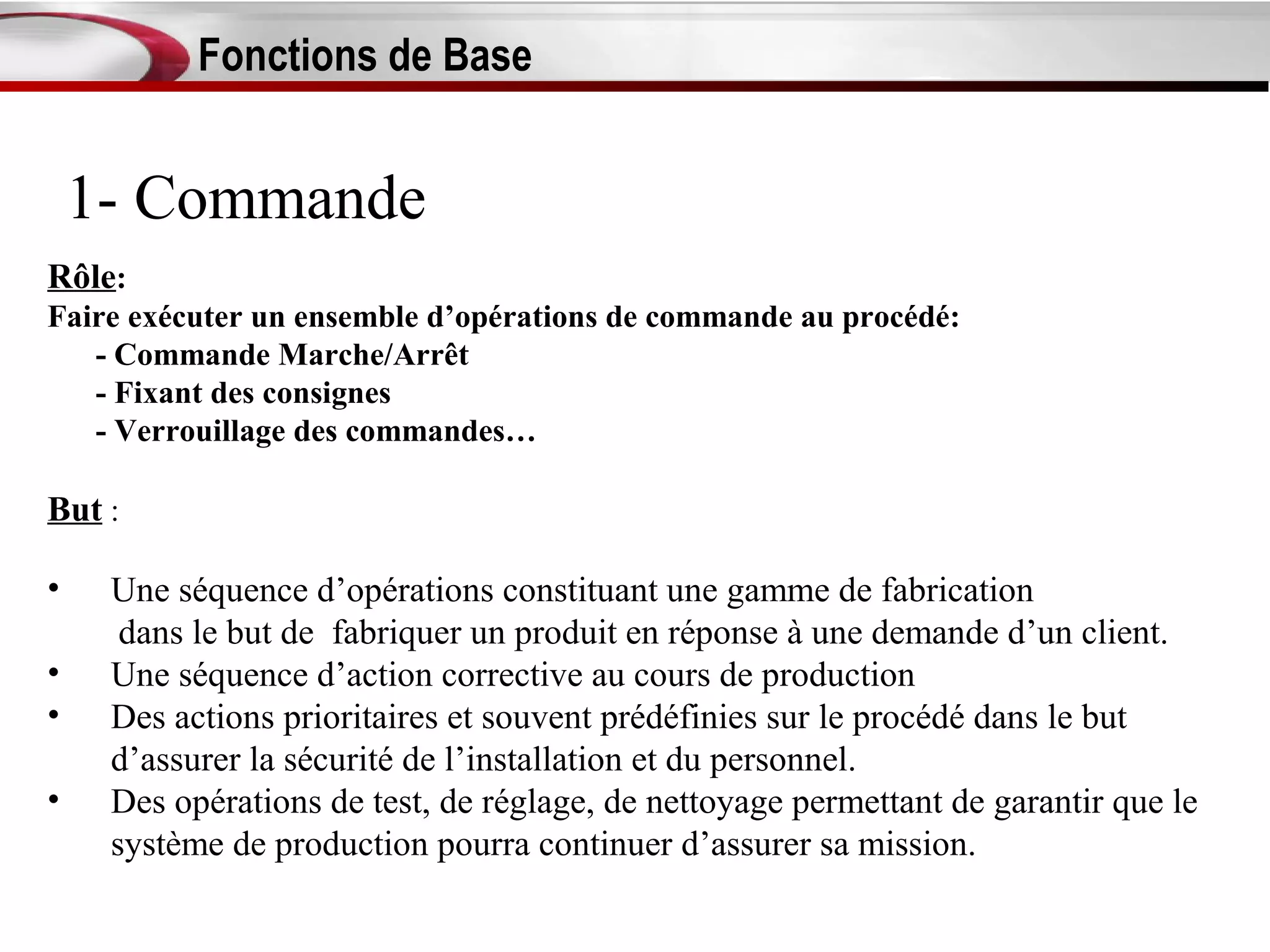

Fonctions de Base


    1- Commande
Rôle:
Faire exécuter un ensemble d’opérations de commande au procédé:
   - Commande Marche/Arrêt
   - Fixant des consignes
   - Verrouillage des commandes…

But :

•    Une séquence d’opérations constituant une gamme de fabrication
      dans le but de fabriquer un produit en réponse à une demande d’un client.
•    Une séquence d’action corrective au cours de production
•    Des actions prioritaires et souvent prédéfinies sur le procédé dans le but
     d’assurer la sécurité de l’installation et du personnel.
•    Des opérations de test, de réglage, de nettoyage permettant de garantir que le
     système de production pourra continuer d’assurer sa mission.

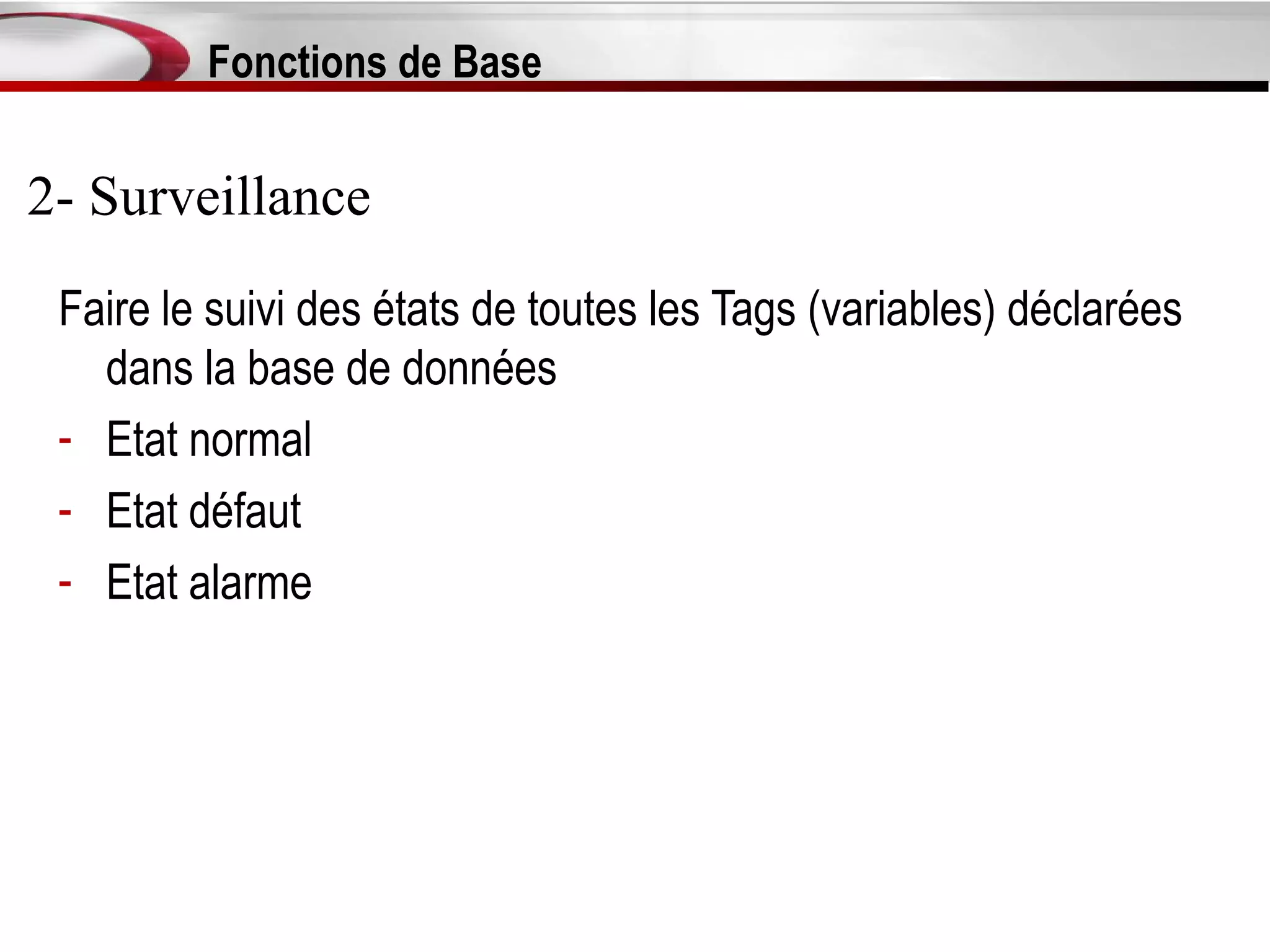

Fonctions de Base

2- Surveillance
 Faire le suivi des états de toutes les Tags (variables) déclarées
   dans la base de données
 - Etat normal
 - Etat défaut
 - Etat alarme

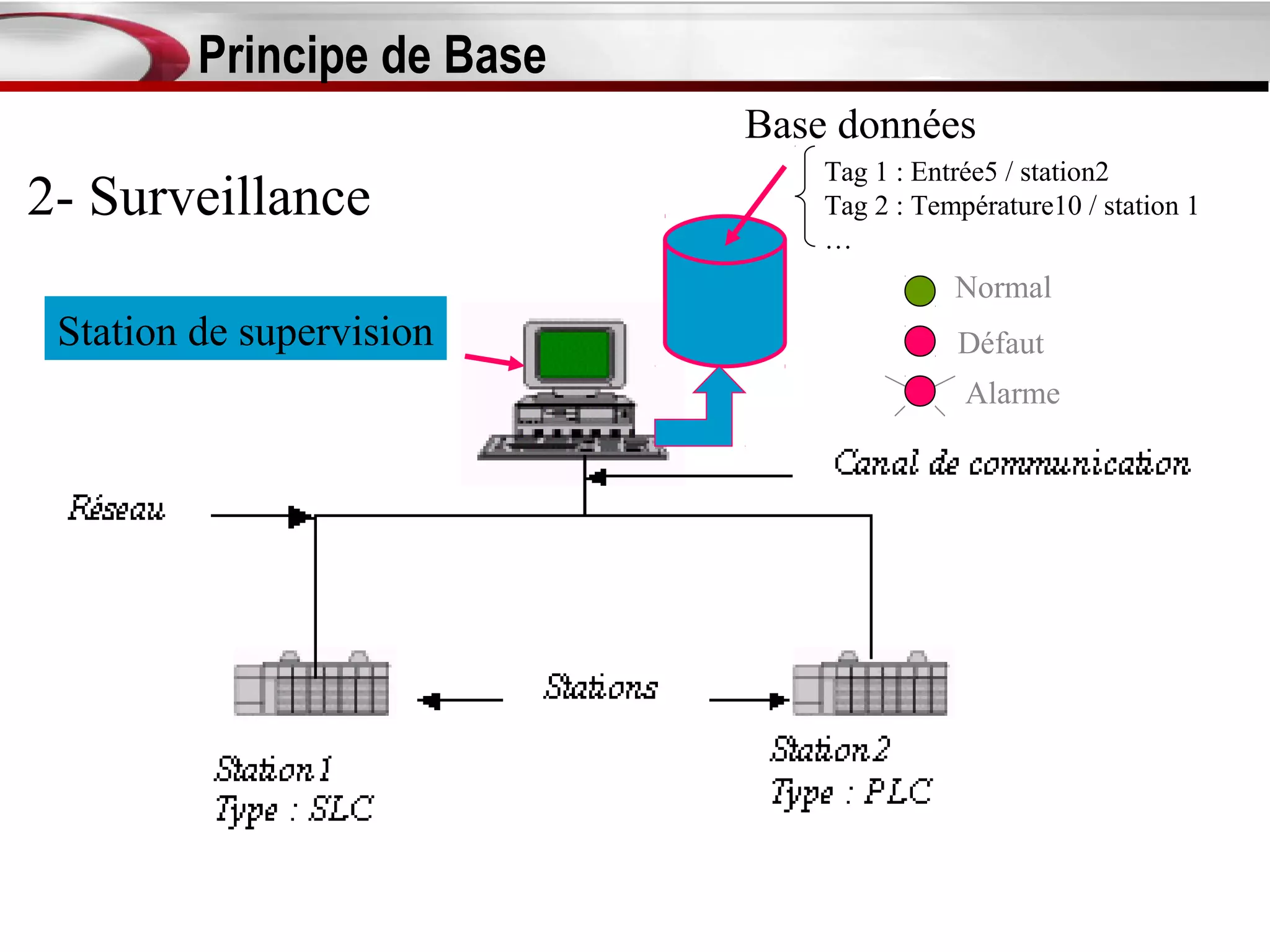

Principe de Base
                            Base données
                                Tag 1 : Entrée5 / station2
2- Surveillance                 Tag 2 : Température10 / station 1
                                …
                                           Normal
 Station de supervision                    Défaut
                                            Alarme

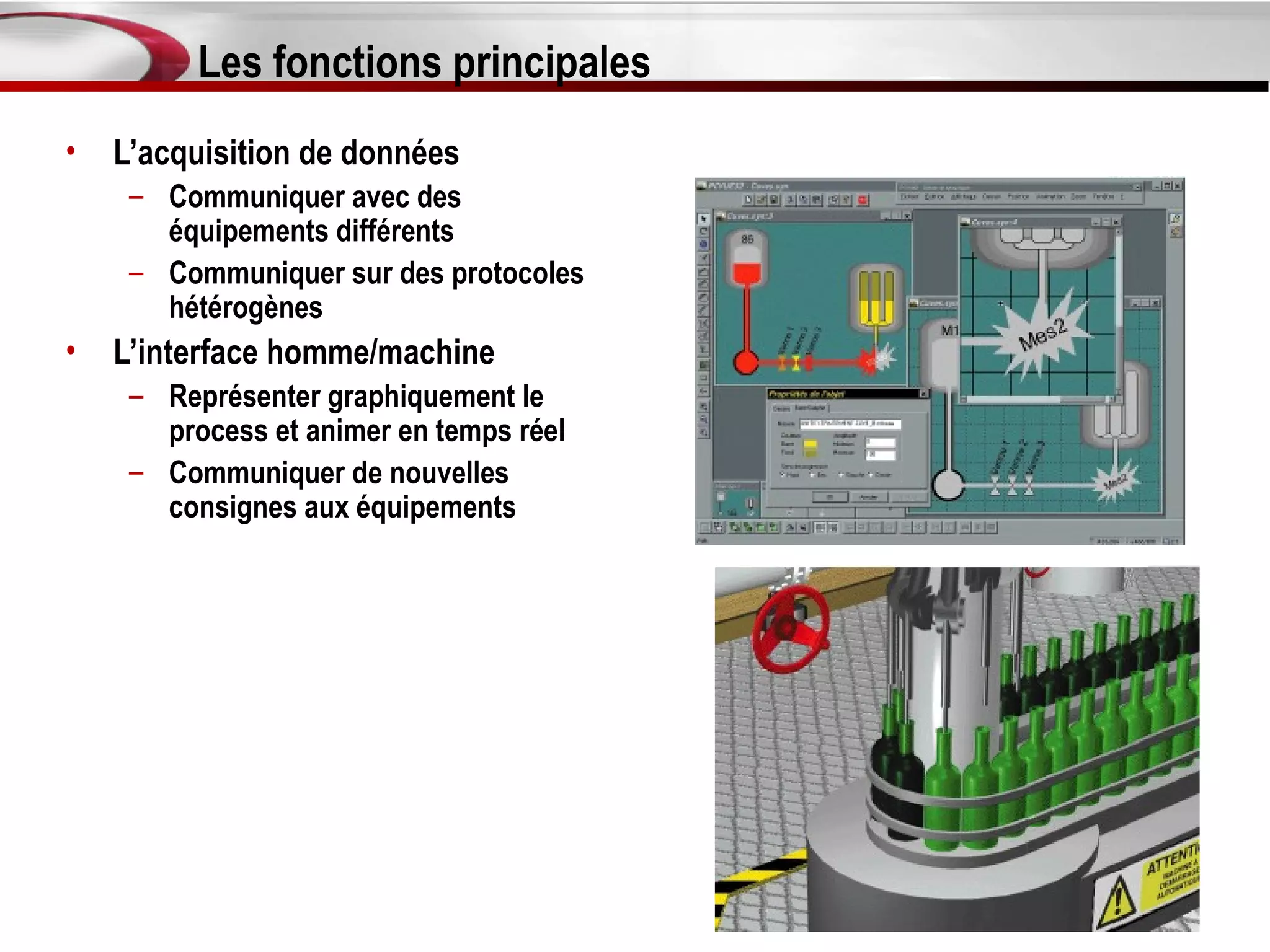

Les fonctions principales
•   L’acquisition de données
     – Communiquer avec des
       équipements différents
     – Communiquer sur des protocoles
       hétérogènes
•   L’interface homme/machine
     – Représenter graphiquement le
       process et animer en temps réel
     – Communiquer de nouvelles
       consignes aux équipements

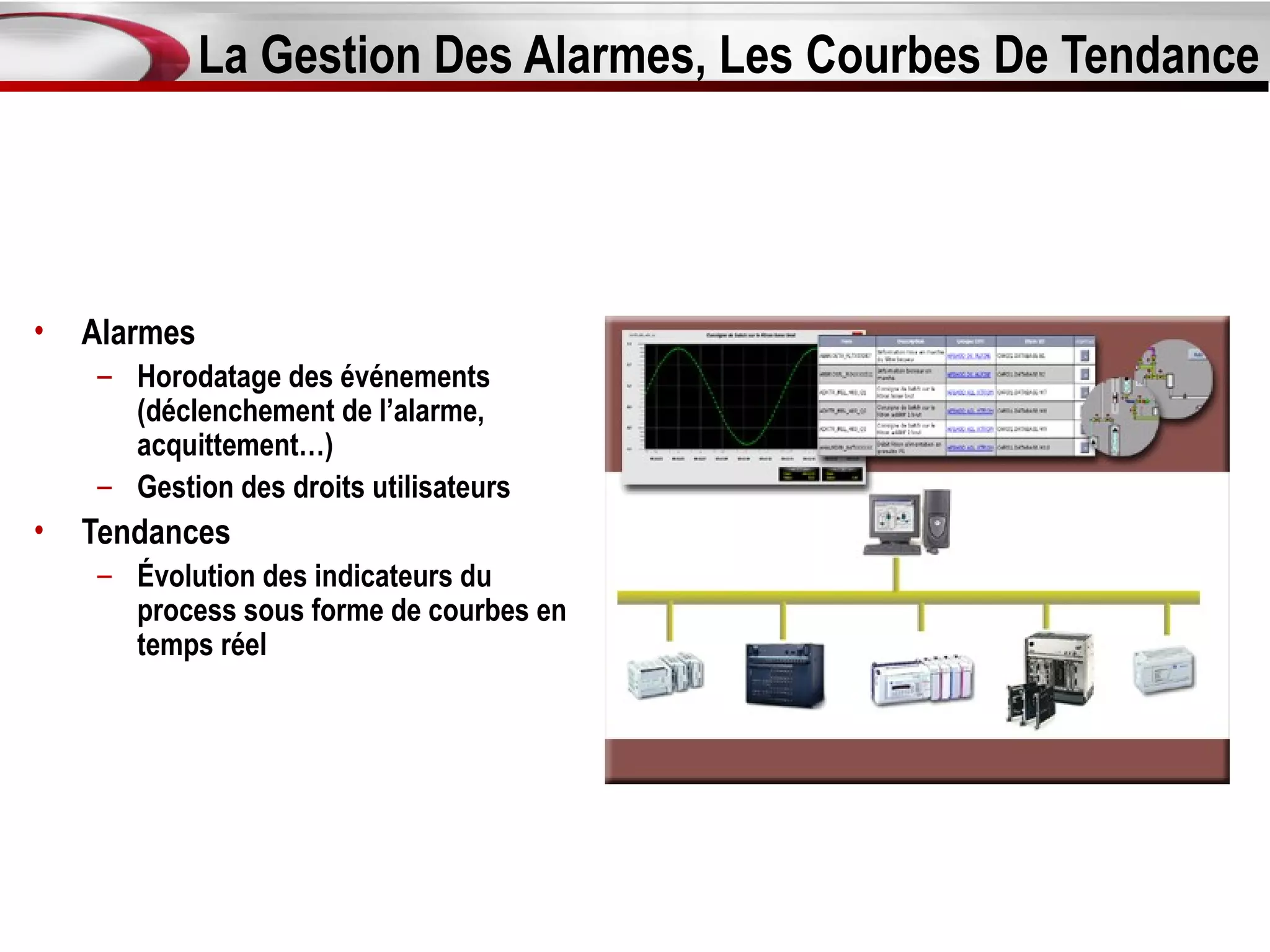

La Gestion Des Alarmes, Les Courbes De Tendance




•   Alarmes
    – Horodatage des événements
      (déclenchement de l’alarme,
      acquittement…)
    – Gestion des droits utilisateurs
•   Tendances
    – Évolution des indicateurs du
      process sous forme de courbes en
      temps réel

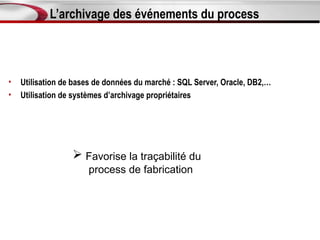

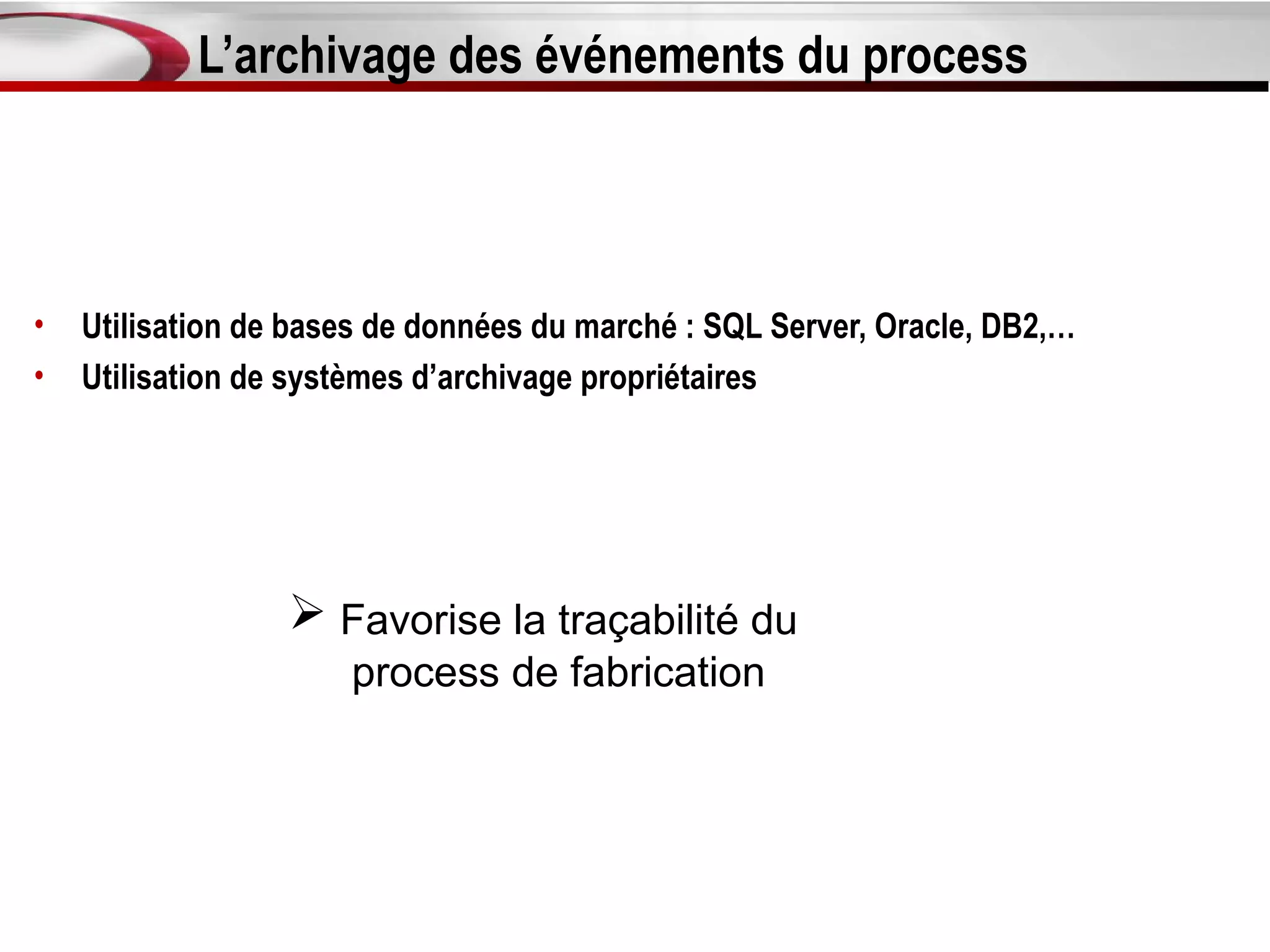

L’archivage des événements du process



•   Utilisation de bases de données du marché : SQL Server, Oracle, DB2,…
•   Utilisation de systèmes d’archivage propriétaires




                   Favorise la traçabilité du
                      process de fabrication

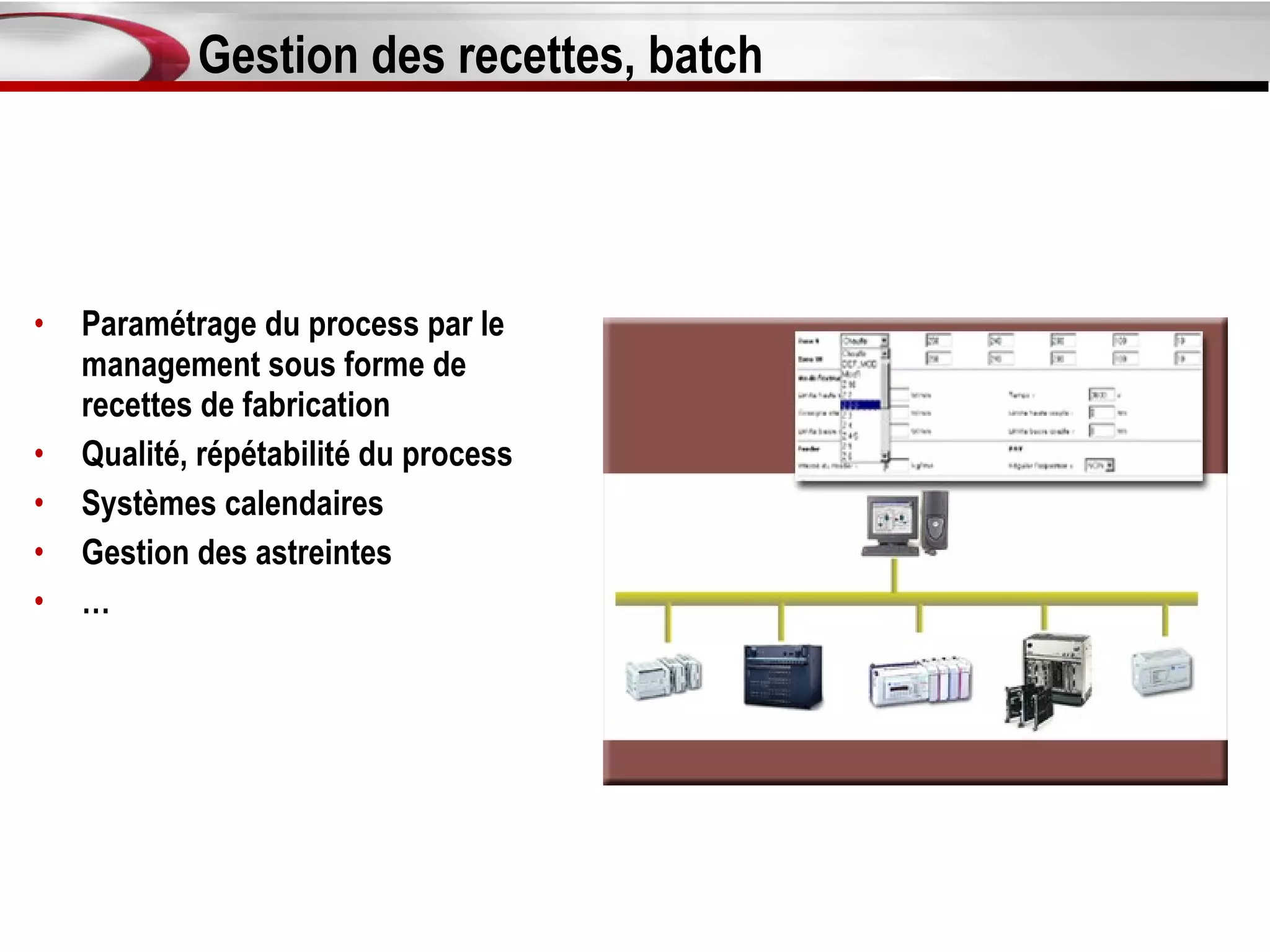

Gestion des recettes, batch



•   Paramétrage du process par le
    management sous forme de
    recettes de fabrication
•   Qualité, répétabilité du process
•   Systèmes calendaires
•   Gestion des astreintes
•   …

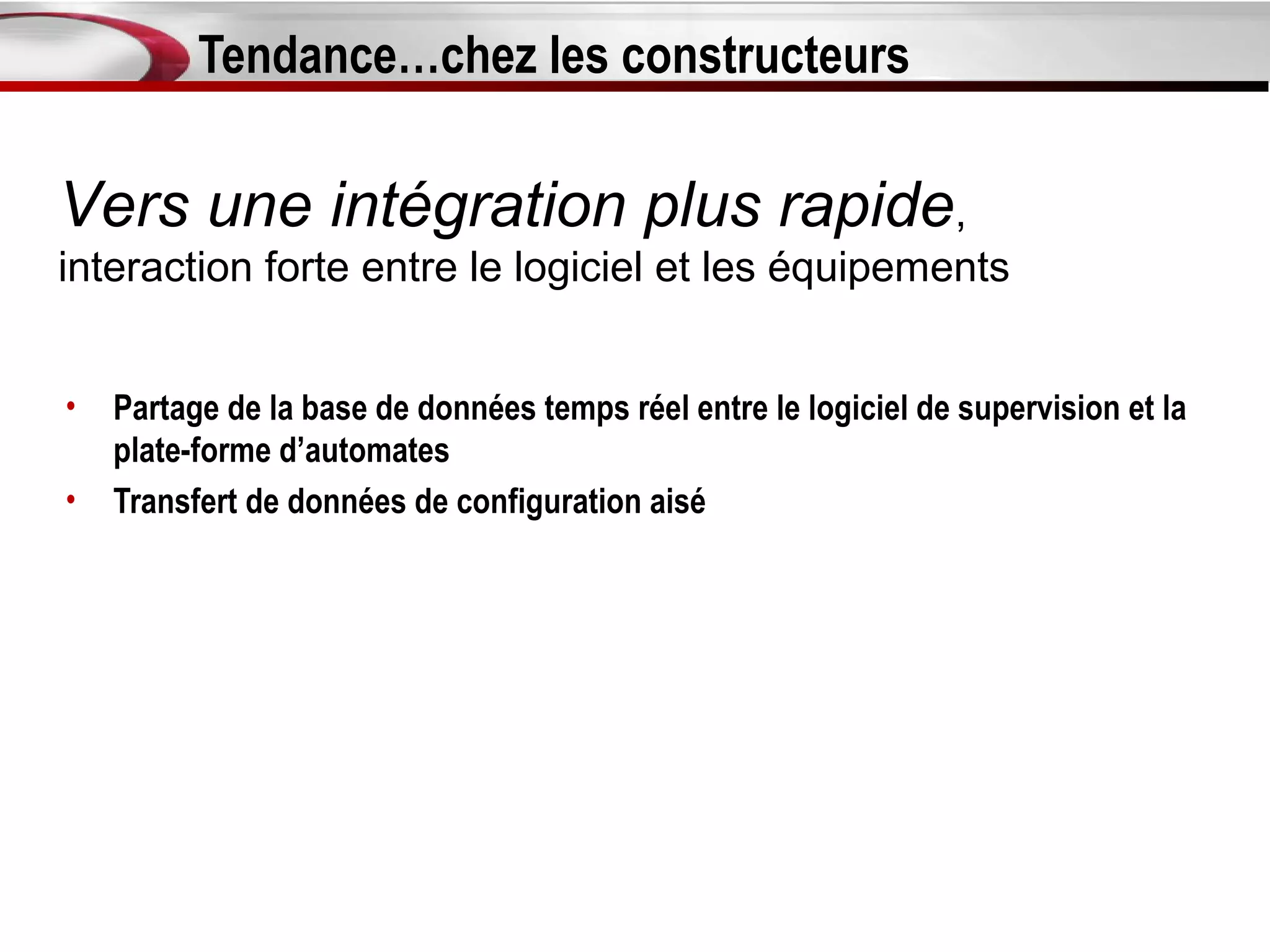

Tendance…chez les constructeurs

Vers une intégration plus rapide,
interaction forte entre le logiciel et les équipements


•   Partage de la base de données temps réel entre le logiciel de supervision et la
    plate-forme d’automates
•   Transfert de données de configuration aisé

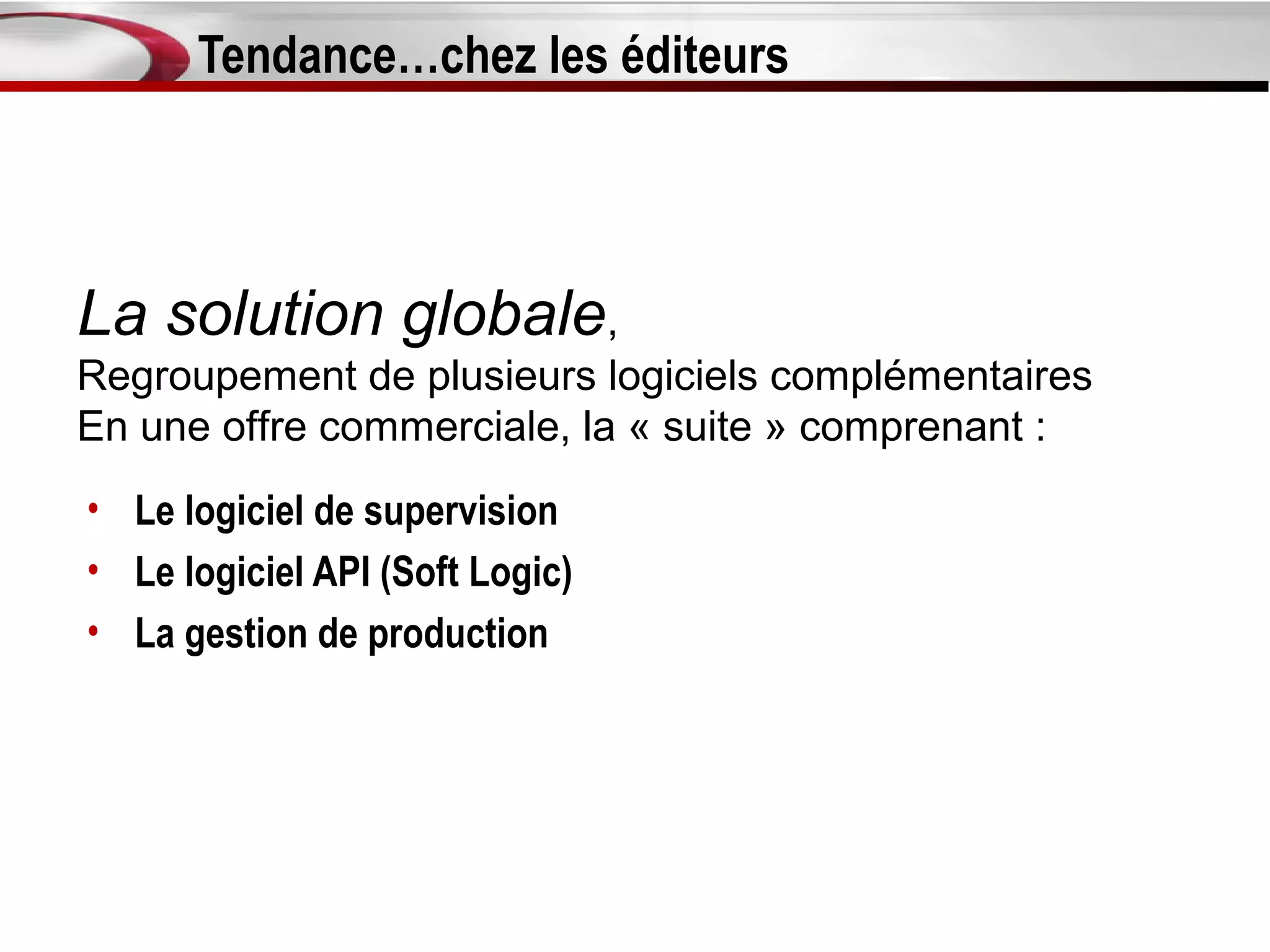

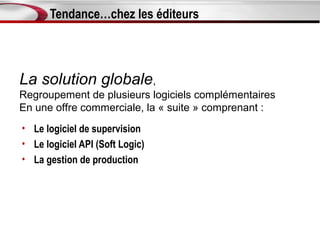

Tendance…chez les éditeurs



La solution globale,
Regroupement de plusieurs logiciels complémentaires
En une offre commerciale, la « suite » comprenant :
• Le logiciel de supervision
• Le logiciel API (Soft Logic)
• La gestion de production

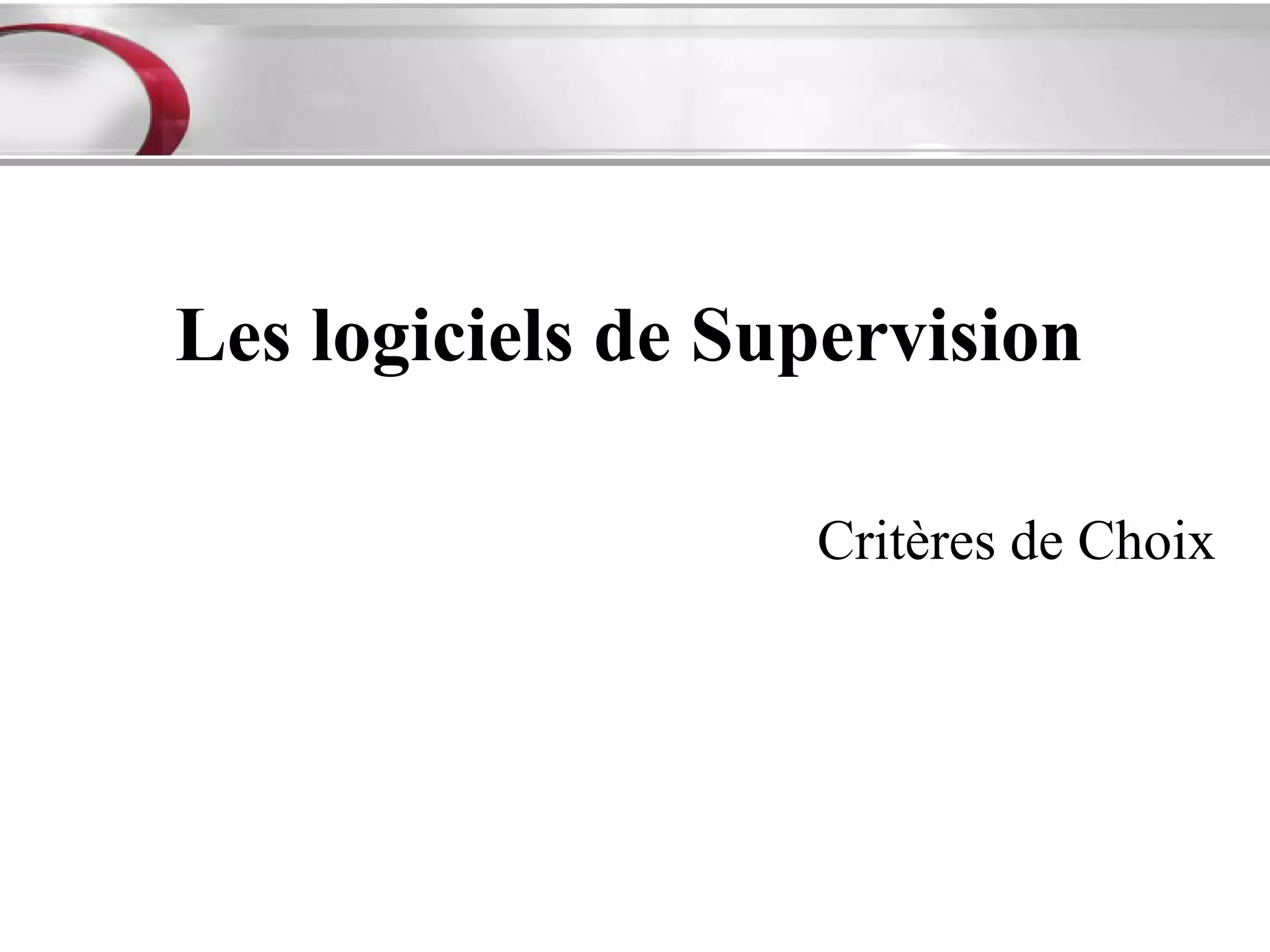

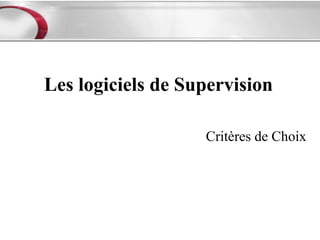

Les logiciels de Supervision

                   Critères de Choix

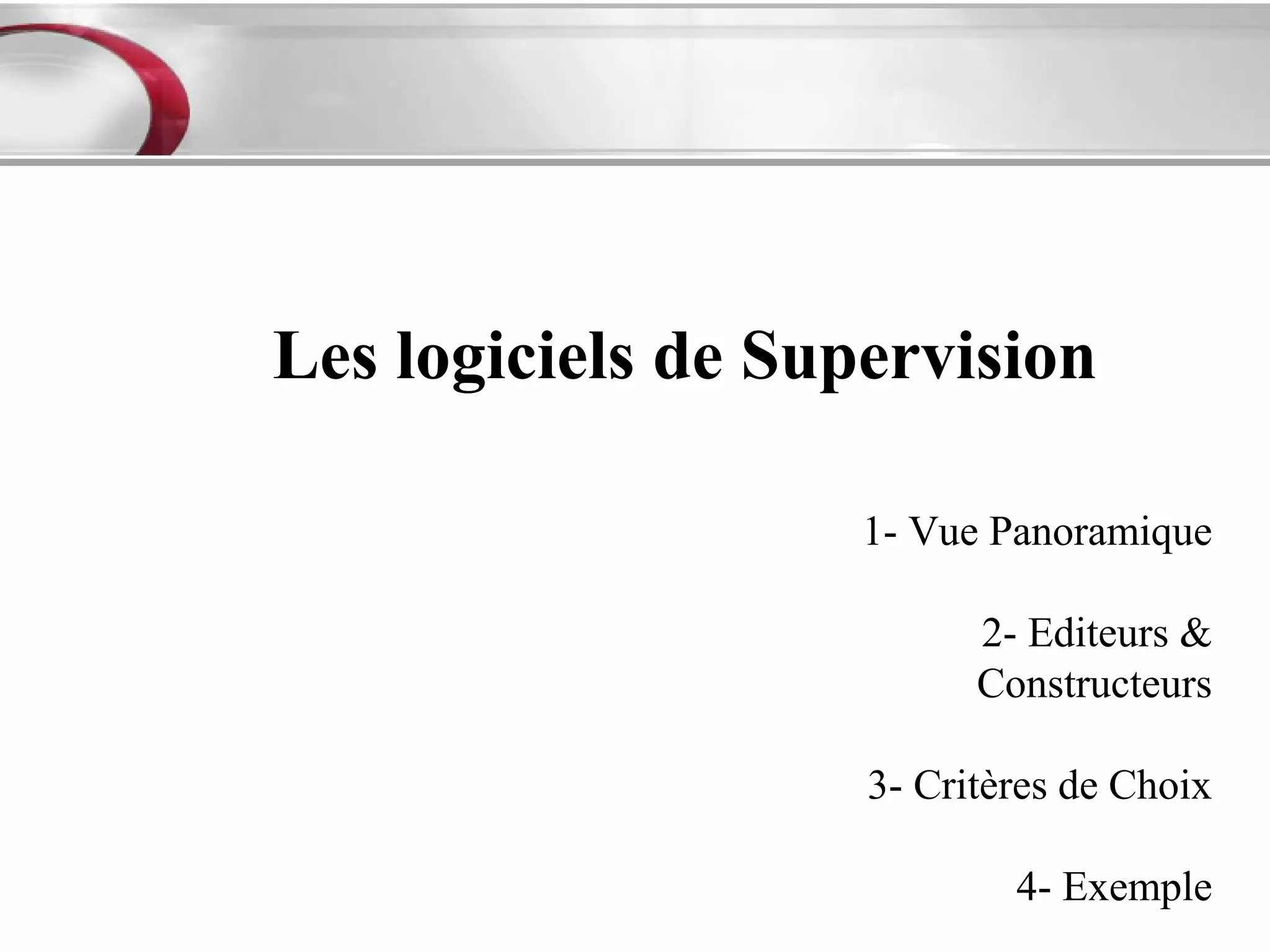

Les logiciels de Supervision

                    1- Vue Panoramique

                          2- Editeurs &
                          Constructeurs

                    3- Critères de Choix

                            4- Exemple

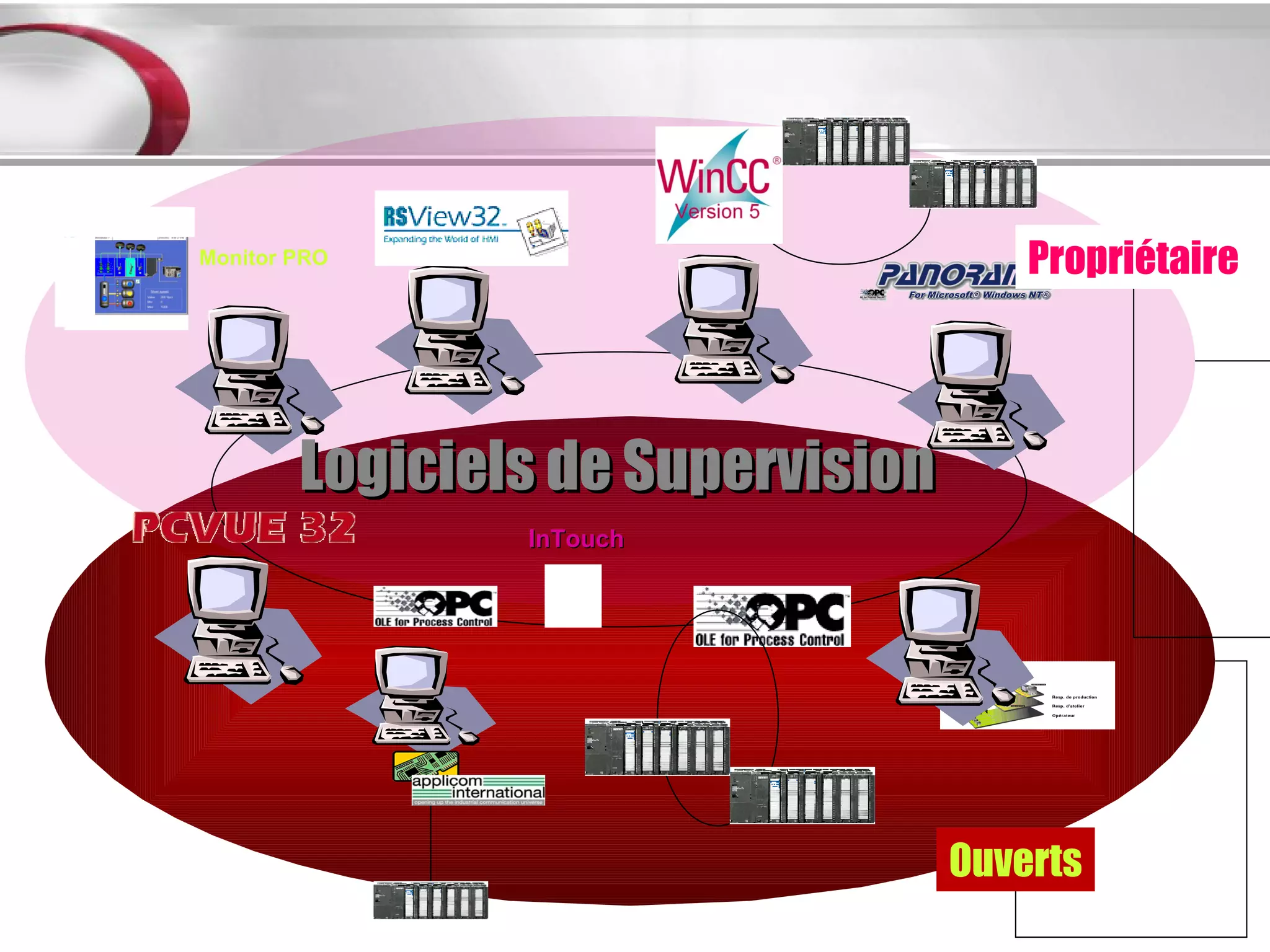

Monitor PRO                            Propriétaire




        Logiciels de Supervision
                InTouch




                                   Ouverts

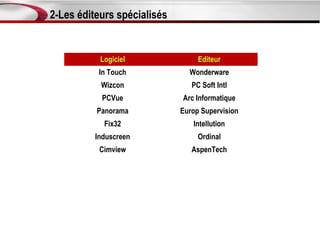

2-Les éditeurs spécialisés


           Logiciel               Editeur
           In Touch            Wonderware
           Wizcon               PC Soft Intl
           PCVue             Arc Informatique
          Panorama           Europ Supervision
            Fix32               Intellution
          Induscreen              Ordinal
           Cimview              AspenTech

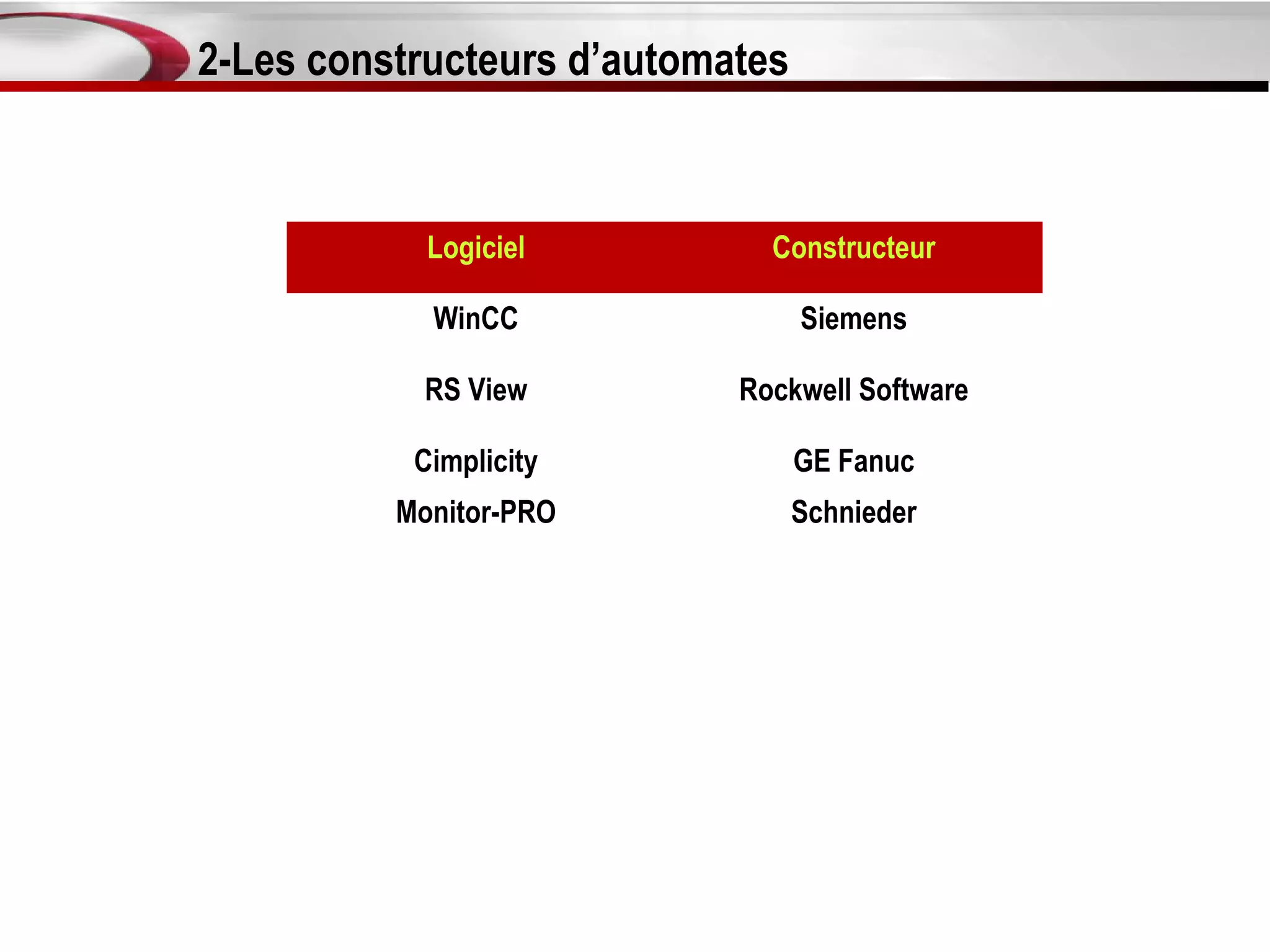

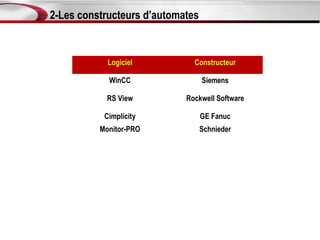

2-Les constructeurs d’automates


            Logiciel          Constructeur

            WinCC                 Siemens

           RS View          Rockwell Software

           Cimplicity             GE Fanuc
          Monitor-PRO             Schnieder

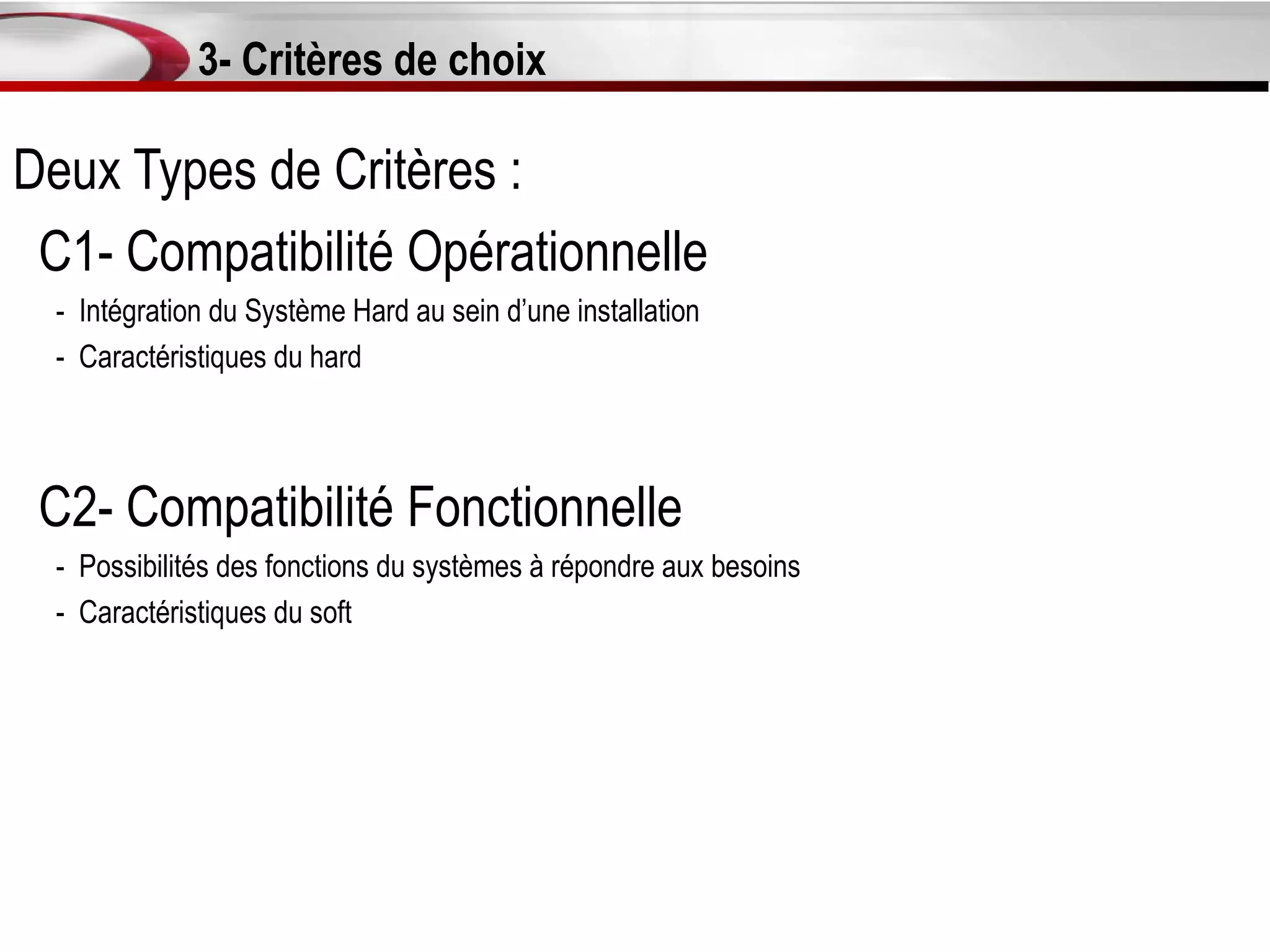

3- Critères de choix

Deux Types de Critères :
 C1- Compatibilité Opérationnelle
  - Intégration du Système Hard au sein d’une installation
  - Caractéristiques du hard




 C2- Compatibilité Fonctionnelle
  - Possibilités des fonctions du systèmes à répondre aux besoins
  - Caractéristiques du soft

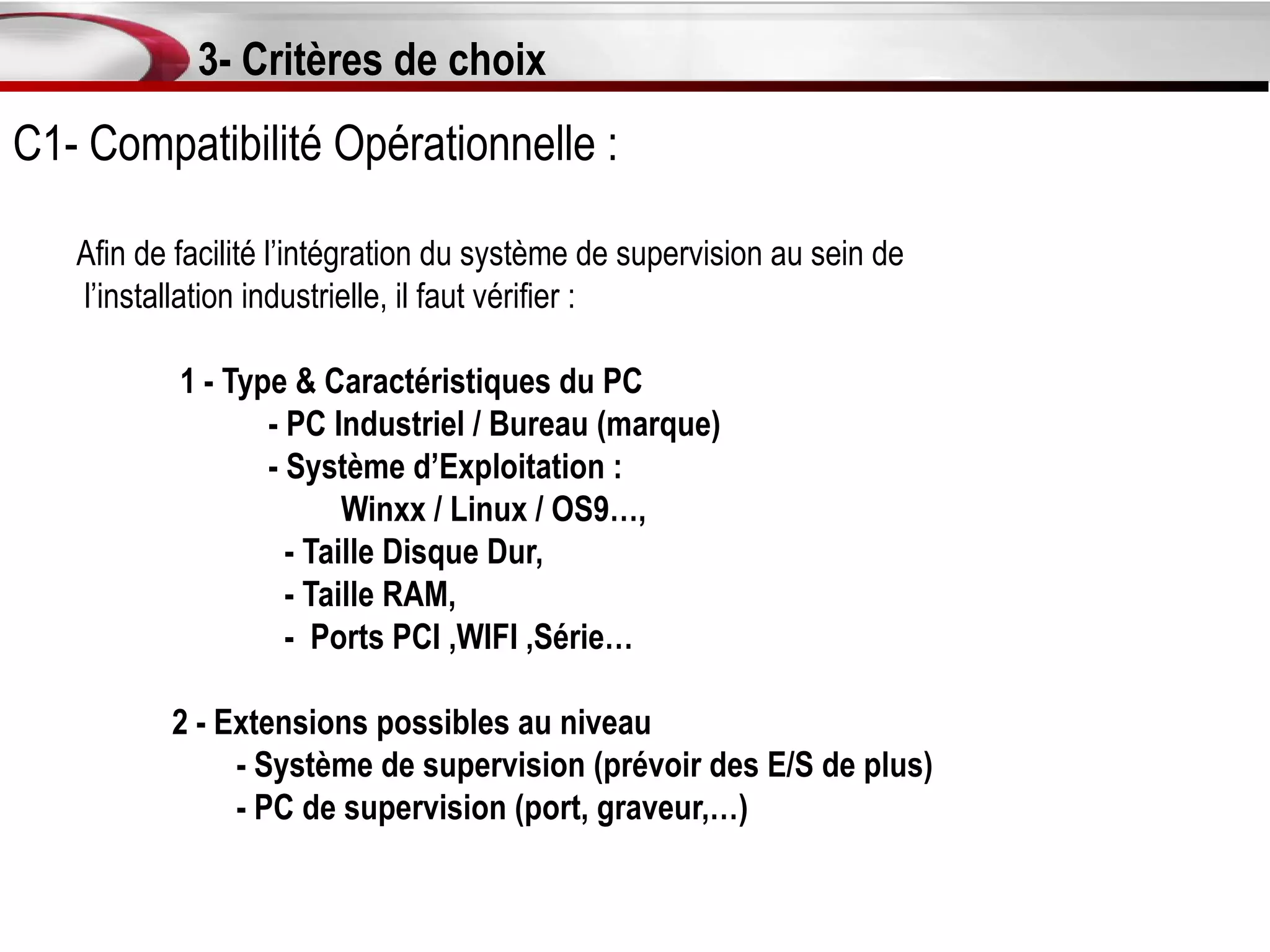

3- Critères de choix
C1- Compatibilité Opérationnelle :

   Afin de facilité l’intégration du système de supervision au sein de
   l’installation industrielle, il faut vérifier :

           1 - Type & Caractéristiques du PC
                  - PC Industriel / Bureau (marque)
                  - Système d’Exploitation :
                         Winxx / Linux / OS9…,
                    - Taille Disque Dur,
                    - Taille RAM,
                    - Ports PCI ,WIFI ,Série…

          2 - Extensions possibles au niveau
               - Système de supervision (prévoir des E/S de plus)
               - PC de supervision (port, graveur,…)

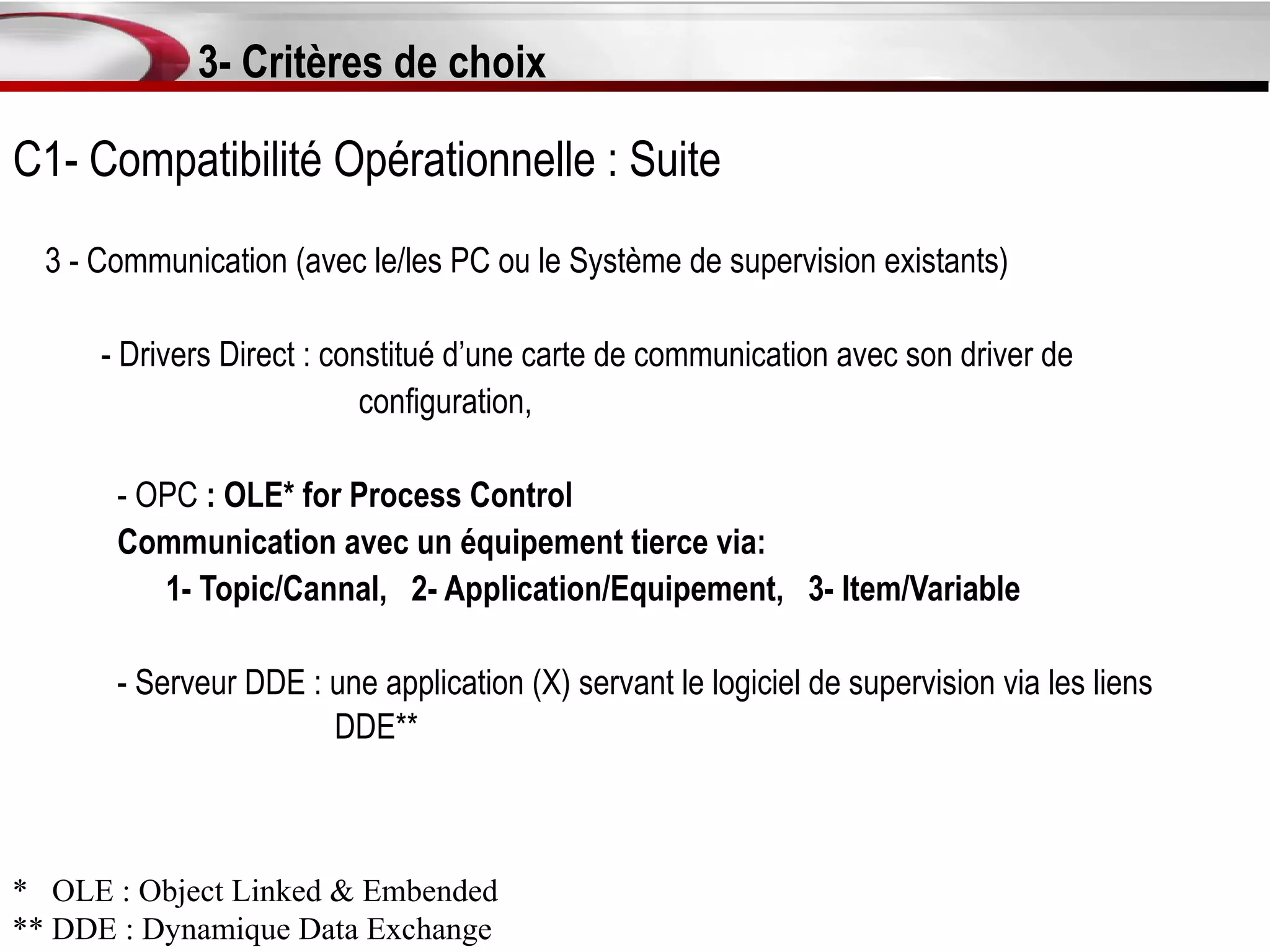

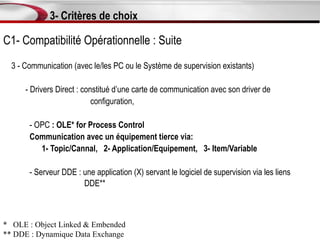

3- Critères de choix

C1- Compatibilité Opérationnelle : Suite
  3 - Communication (avec le/les PC ou le Système de supervision existants)

      - Drivers Direct : constitué d’une carte de communication avec son driver de
                            configuration,

       - OPC : OLE* for Process Control
       Communication avec un équipement tierce via:
          1- Topic/Cannal, 2- Application/Equipement, 3- Item/Variable

       - Serveur DDE : une application (X) servant le logiciel de supervision via les liens
                       DDE**



* OLE : Object Linked & Embended
** DDE : Dynamique Data Exchange

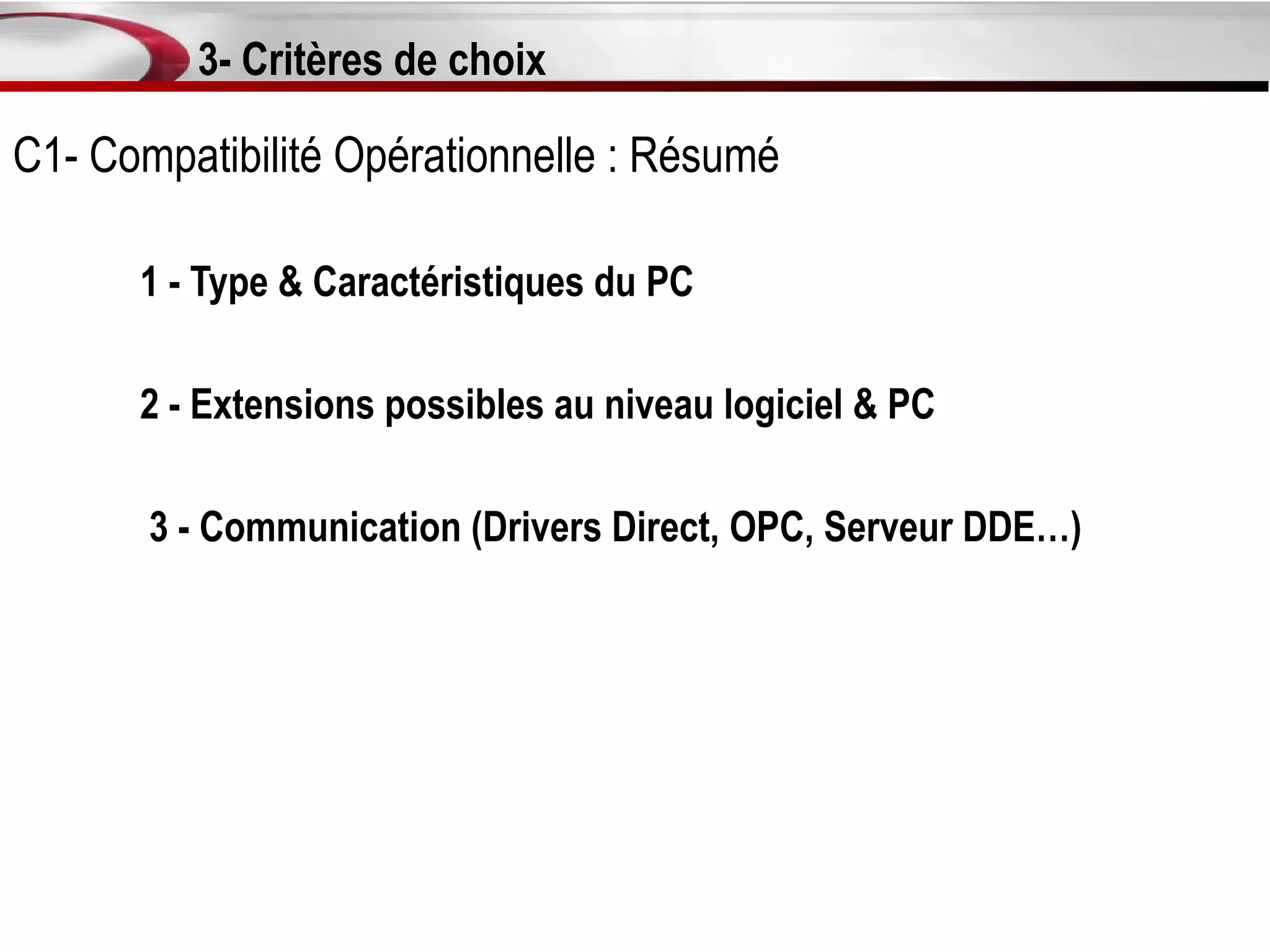

3- Critères de choix

C1- Compatibilité Opérationnelle : Résumé

      1 - Type & Caractéristiques du PC

      2 - Extensions possibles au niveau logiciel & PC

       3 - Communication (Drivers Direct, OPC, Serveur DDE…)

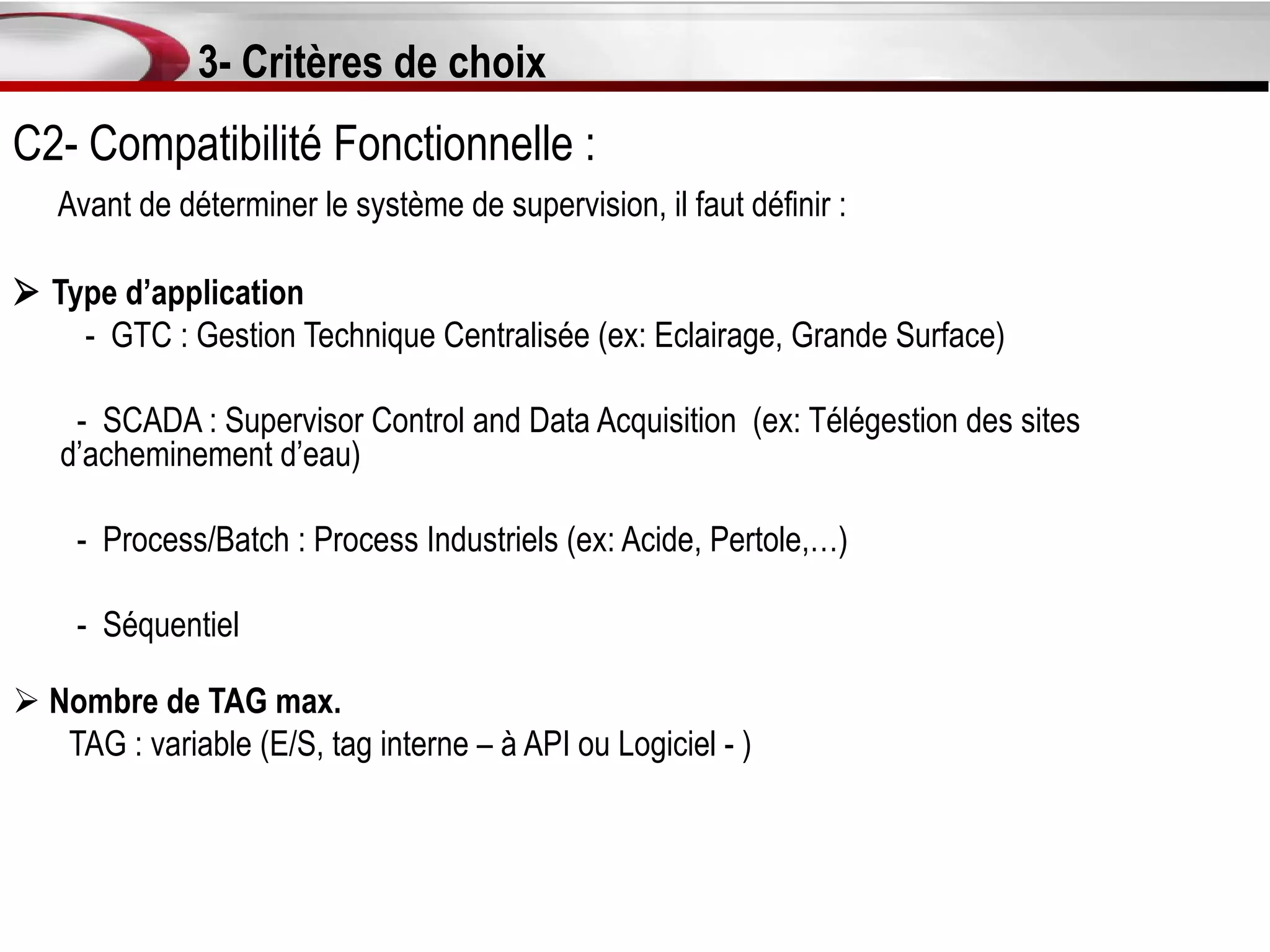

3- Critères de choix
C2- Compatibilité Fonctionnelle :
   Avant de déterminer le système de supervision, il faut définir :

 Type d’application
    - GTC : Gestion Technique Centralisée (ex: Eclairage, Grande Surface)

    - SCADA : Supervisor Control and Data Acquisition (ex: Télégestion des sites
   d’acheminement d’eau)

     - Process/Batch : Process Industriels (ex: Acide, Pertole,…)

     - Séquentiel

 Nombre de TAG max.
   TAG : variable (E/S, tag interne – à API ou Logiciel - )
3- Critères de choix

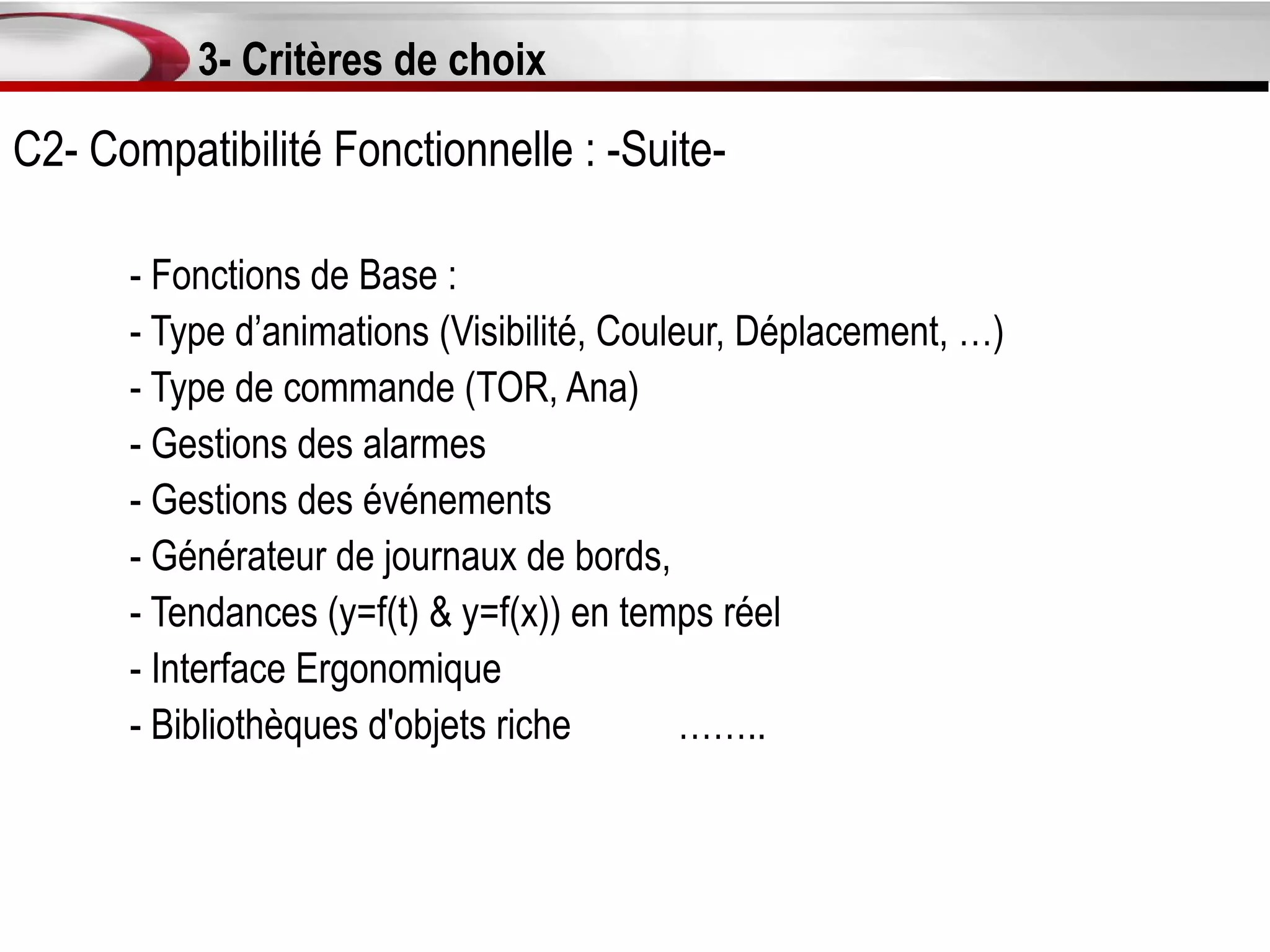

C2- Compatibilité Fonctionnelle : -Suite-

      - Fonctions de Base :
      - Type d’animations (Visibilité, Couleur, Déplacement, …)
      - Type de commande (TOR, Ana)
      - Gestions des alarmes
      - Gestions des événements
      - Générateur de journaux de bords,
      - Tendances (y=f(t) & y=f(x)) en temps réel
      - Interface Ergonomique
      - Bibliothèques d'objets riche        ……..

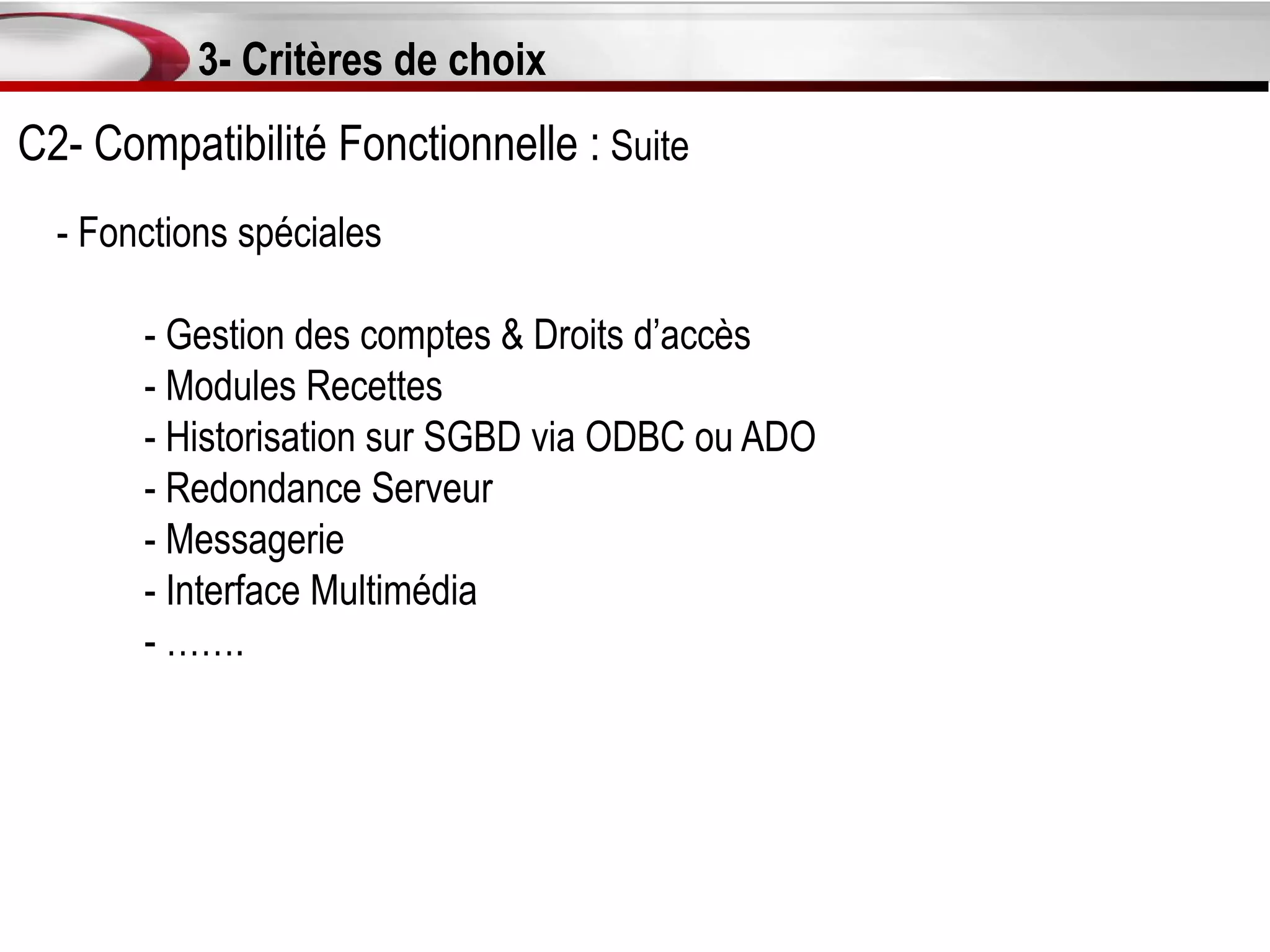

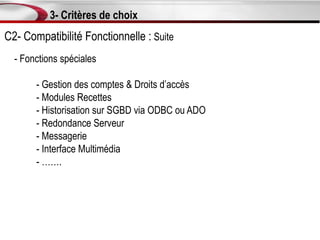

3- Critères de choix
C2- Compatibilité Fonctionnelle : Suite
  - Fonctions spéciales

       - Gestion des comptes & Droits d’accès
       - Modules Recettes
       - Historisation sur SGBD via ODBC ou ADO
       - Redondance Serveur
       - Messagerie
       - Interface Multimédia
       - …….

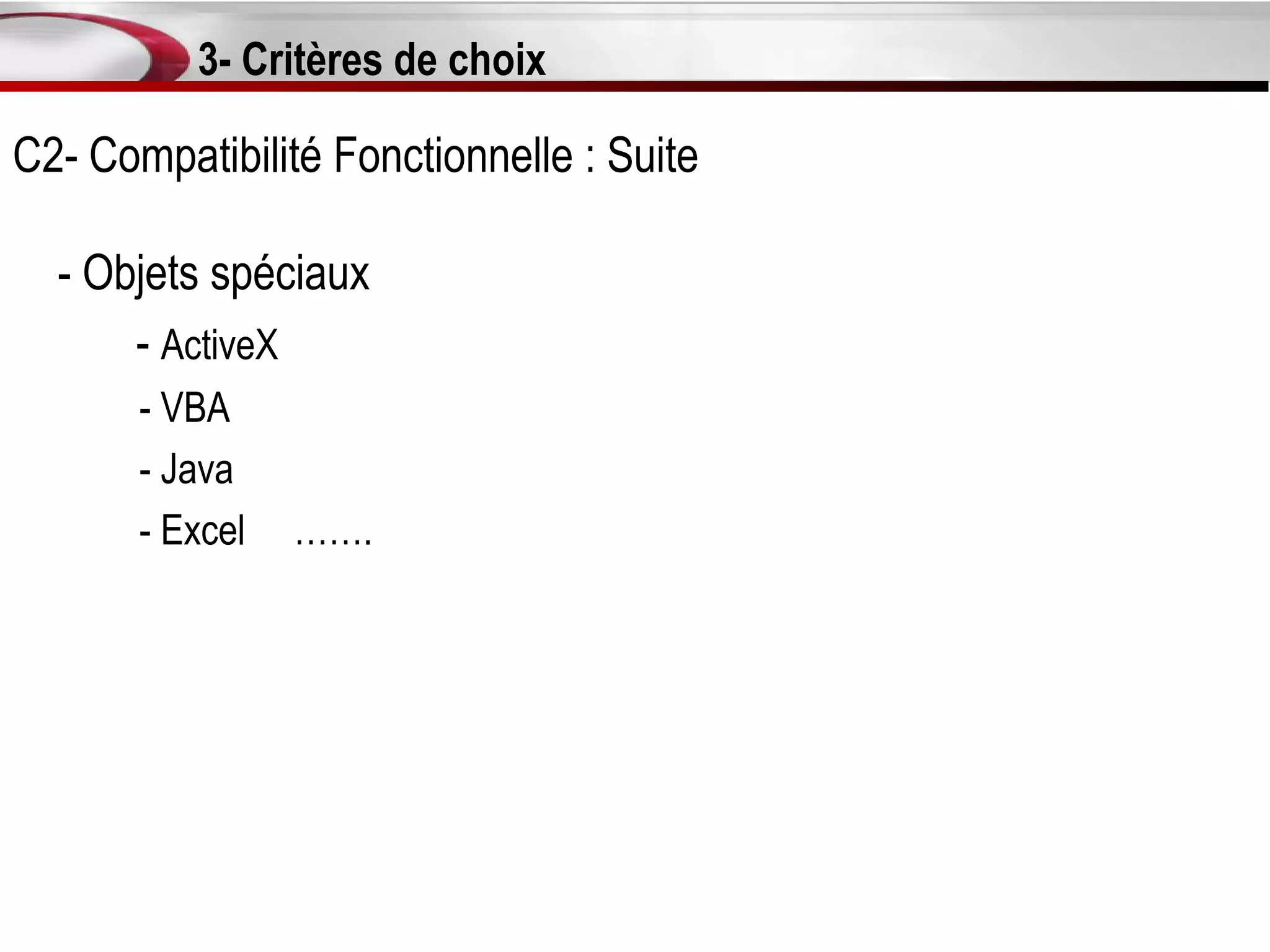

3- Critères de choix

C2- Compatibilité Fonctionnelle : Suite

  - Objets spéciaux
      - ActiveX
       - VBA
       - Java
       - Excel   …….

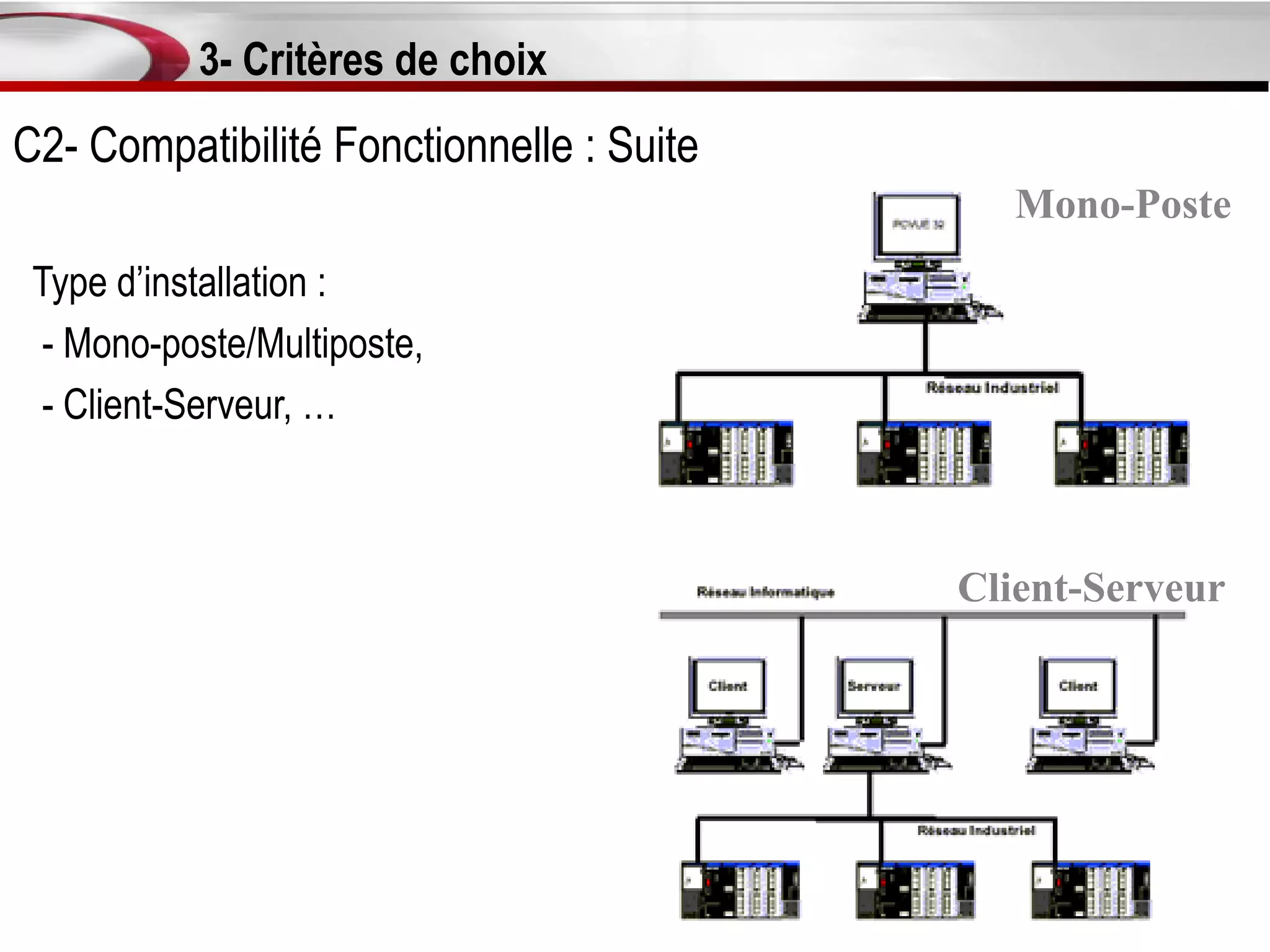

3- Critères de choix
C2- Compatibilité Fonctionnelle : Suite
                                             Mono-Poste
 Type d’installation :
  - Mono-poste/Multiposte,
  - Client-Serveur, …



                                          Client-Serveur

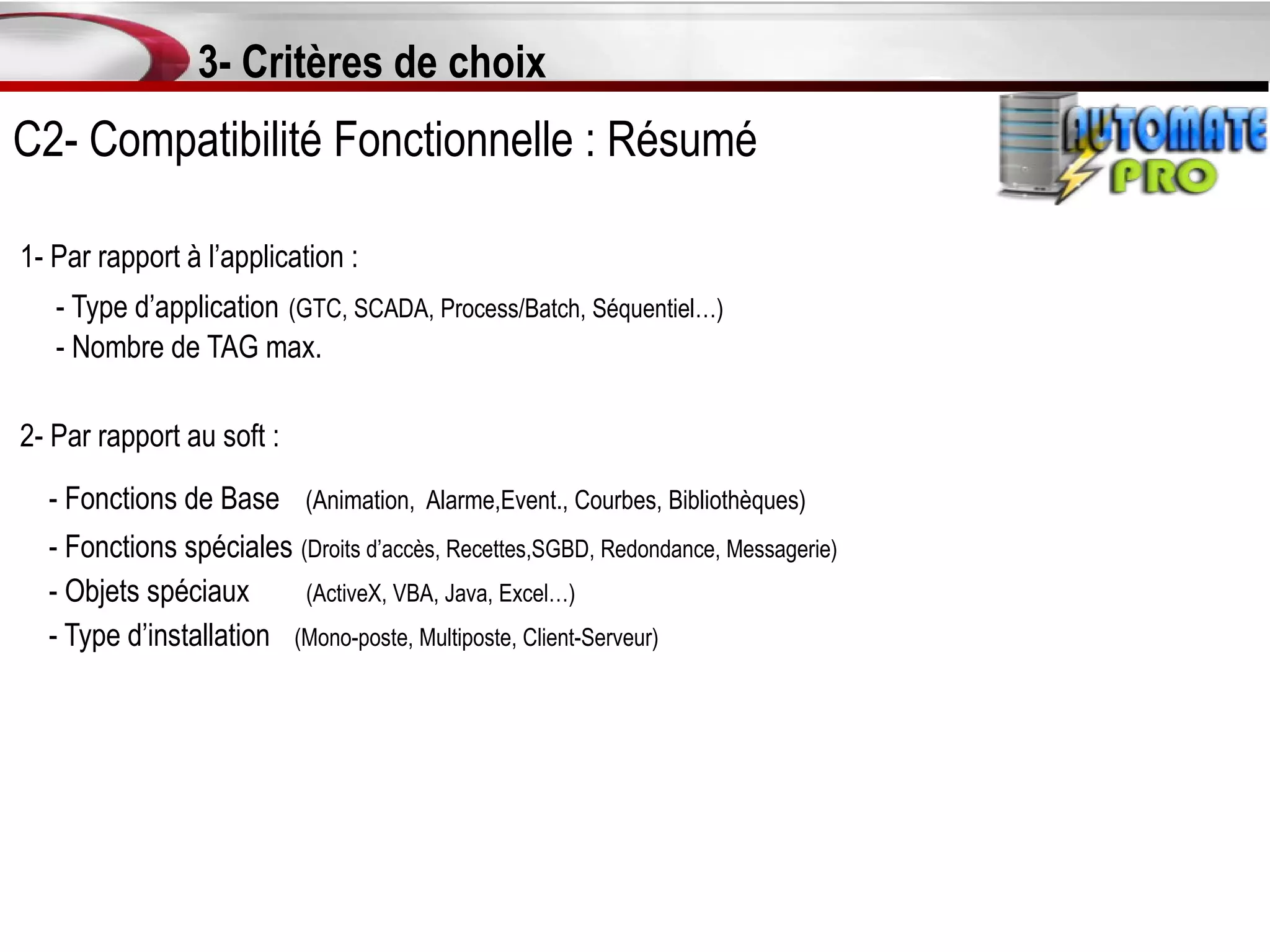

3- Critères de choix
C2- Compatibilité Fonctionnelle : Résumé

1- Par rapport à l’application :
   - Type d’application (GTC, SCADA, Process/Batch, Séquentiel…)
   - Nombre de TAG max.

2- Par rapport au soft :
  - Fonctions de Base (Animation, Alarme,Event., Courbes, Bibliothèques)
  - Fonctions spéciales (Droits d’accès, Recettes,SGBD, Redondance, Messagerie)
  - Objets spéciaux      (ActiveX, VBA, Java, Excel…)
  - Type d’installation (Mono-poste, Multiposte, Client-Serveur)

Contenu connexe

Tendances

Automates Programmables Industriels (API).pdf
Automates Programmables Industriels (API).pdfAutomates Programmables Industriels (API).pdf
Automates Programmables Industriels (API).pdf
MENNANIZinedine

Etude, dimensionnement et câblage d’une armoire électrique dédiée à la comman...
Etude, dimensionnement et câblage d’une armoire électrique dédiée à la comman...Etude, dimensionnement et câblage d’une armoire électrique dédiée à la comman...
Etude, dimensionnement et câblage d’une armoire électrique dédiée à la comman...
Oussama Chkir

Presentation de projet en Automatiqie (regulation par PID)
Presentation de projet en Automatiqie (regulation par PID)Presentation de projet en Automatiqie (regulation par PID)
Presentation de projet en Automatiqie (regulation par PID)
Mohammed Boujida

Presentation automatisme
Presentation automatismePresentation automatisme
Presentation automatisme
sarah Benmerzouk

شرح مهم حول Asservissement et régulation
شرح مهم حول Asservissement et régulationشرح مهم حول Asservissement et régulation
شرح مهم حول Asservissement et régulation
electrolouhla

Grafcet.pdf
Grafcet.pdfGrafcet.pdf
Grafcet.pdf
AhmedHasbellaoui

5 grafcet à séquence unique chariot
5  grafcet à séquence unique chariot5  grafcet à séquence unique chariot
5 grafcet à séquence unique chariot
omar bllaouhamou

Variateur de vitesse electronique de puissance
Variateur de vitesse   electronique de puissanceVariateur de vitesse   electronique de puissance
Variateur de vitesse electronique de puissanceBoubakri Mohamed

124776153 td-automatique-1 a-jmd-2011
124776153 td-automatique-1 a-jmd-2011124776153 td-automatique-1 a-jmd-2011
124776153 td-automatique-1 a-jmd-2011
sunprass

Automates programmables industriels
Automates programmables industrielsAutomates programmables industriels
Automates programmables industriels
HafsaELMessaoudi

Rappel de cours traitement de signal
Rappel de cours traitement de signalRappel de cours traitement de signal
Rappel de cours traitement de signalmanahil2012

Projet PFE: Réalisation d'une armoire électrique
Projet PFE: Réalisation d'une armoire électriqueProjet PFE: Réalisation d'une armoire électrique
Projet PFE: Réalisation d'une armoire électrique
Ridha Chayeh

PFE Réalisation d’un onduleur monophasé autonome commandé par PIC 16F877
PFE Réalisation d’un onduleur monophasé autonome commandé par PIC 16F877PFE Réalisation d’un onduleur monophasé autonome commandé par PIC 16F877
PFE Réalisation d’un onduleur monophasé autonome commandé par PIC 16F877
RAMZI EL IDRISSI

Télécharger Exercices corrigés sur le gradateur triphasé
Télécharger Exercices corrigés sur le gradateur triphaséTélécharger Exercices corrigés sur le gradateur triphasé
Télécharger Exercices corrigés sur le gradateur triphasé
morin moli

Ener1 - CM1 - Monophasé
Ener1 - CM1 - MonophaséEner1 - CM1 - Monophasé
Ener1 - CM1 - Monophasé
Pierre Maréchal

Chapitre 1 Représentation d'état des systèmes linéaires
Chapitre 1 Représentation d'état des systèmes linéaires Chapitre 1 Représentation d'état des systèmes linéaires
Chapitre 1 Représentation d'état des systèmes linéaires
sarah Benmerzouk

Exercice corrigé : ETUDE D'UNE INSTALLATION SOLAIRE
Exercice corrigé : ETUDE D'UNE INSTALLATION SOLAIRE Exercice corrigé : ETUDE D'UNE INSTALLATION SOLAIRE
Exercice corrigé : ETUDE D'UNE INSTALLATION SOLAIRE
RAMZI EL IDRISSI


Tendances (20)

Automates Programmables Industriels (API).pdf
Automates Programmables Industriels (API).pdfAutomates Programmables Industriels (API).pdf
Automates Programmables Industriels (API).pdf

Les systèmes automatisés
Les systèmes automatisésLes systèmes automatisés
Les systèmes automatisés

Etude, dimensionnement et câblage d’une armoire électrique dédiée à la comman...
Etude, dimensionnement et câblage d’une armoire électrique dédiée à la comman...Etude, dimensionnement et câblage d’une armoire électrique dédiée à la comman...
Etude, dimensionnement et câblage d’une armoire électrique dédiée à la comman...

Presentation de projet en Automatiqie (regulation par PID)
Presentation de projet en Automatiqie (regulation par PID)Presentation de projet en Automatiqie (regulation par PID)
Presentation de projet en Automatiqie (regulation par PID)

Presentation automatisme
Presentation automatismePresentation automatisme
Presentation automatisme

شرح مهم حول Asservissement et régulation
شرح مهم حول Asservissement et régulationشرح مهم حول Asservissement et régulation
شرح مهم حول Asservissement et régulation

Grafcet.pdf
Grafcet.pdfGrafcet.pdf
Grafcet.pdf

5 grafcet à séquence unique chariot
5  grafcet à séquence unique chariot5  grafcet à séquence unique chariot
5 grafcet à séquence unique chariot

Variateur de vitesse electronique de puissance
Variateur de vitesse   electronique de puissanceVariateur de vitesse   electronique de puissance
Variateur de vitesse electronique de puissance

124776153 td-automatique-1 a-jmd-2011
124776153 td-automatique-1 a-jmd-2011124776153 td-automatique-1 a-jmd-2011
124776153 td-automatique-1 a-jmd-2011

Automates programmables industriels
Automates programmables industrielsAutomates programmables industriels
Automates programmables industriels

Rappel de cours traitement de signal
Rappel de cours traitement de signalRappel de cours traitement de signal
Rappel de cours traitement de signal

Les transformateurs
Les transformateursLes transformateurs
Les transformateurs

Projet PFE: Réalisation d'une armoire électrique
Projet PFE: Réalisation d'une armoire électriqueProjet PFE: Réalisation d'une armoire électrique
Projet PFE: Réalisation d'une armoire électrique

PFE Réalisation d’un onduleur monophasé autonome commandé par PIC 16F877
PFE Réalisation d’un onduleur monophasé autonome commandé par PIC 16F877PFE Réalisation d’un onduleur monophasé autonome commandé par PIC 16F877
PFE Réalisation d’un onduleur monophasé autonome commandé par PIC 16F877

Télécharger Exercices corrigés sur le gradateur triphasé
Télécharger Exercices corrigés sur le gradateur triphaséTélécharger Exercices corrigés sur le gradateur triphasé
Télécharger Exercices corrigés sur le gradateur triphasé

Ener1 - CM1 - Monophasé
Ener1 - CM1 - MonophaséEner1 - CM1 - Monophasé
Ener1 - CM1 - Monophasé

Chapitre 1 Représentation d'état des systèmes linéaires
Chapitre 1 Représentation d'état des systèmes linéaires Chapitre 1 Représentation d'état des systèmes linéaires
Chapitre 1 Représentation d'état des systèmes linéaires

Présentation grafcet
Présentation grafcetPrésentation grafcet
Présentation grafcet

Exercice corrigé : ETUDE D'UNE INSTALLATION SOLAIRE
Exercice corrigé : ETUDE D'UNE INSTALLATION SOLAIRE Exercice corrigé : ETUDE D'UNE INSTALLATION SOLAIRE
Exercice corrigé : ETUDE D'UNE INSTALLATION SOLAIRE


Similaire à Supervision industrielle www.automate pro.blogspot.com

Ft administration de réseau
Ft administration de réseauFt administration de réseau
Ft administration de réseau
adifopi

chapitre1 supervision industrielle.pdf
chapitre1     supervision industrielle.pdfchapitre1     supervision industrielle.pdf
chapitre1 supervision industrielle.pdf
MINKAIssam

Continuité de service informatique : comment ça fonctionne ?
Continuité de service informatique : comment ça fonctionne ?Continuité de service informatique : comment ça fonctionne ?
Continuité de service informatique : comment ça fonctionne ?
Trader's - Quick Software Line

Présentation 13 sept 2011 ff association france
Présentation 13 sept 2011 ff association francePrésentation 13 sept 2011 ff association france
Présentation 13 sept 2011 ff association france
Fieldbus France

Fiche produit
Fiche produitFiche produit
Fiche produit
olivia_dallongeville

supervision réseau (snmp netflow)
 supervision réseau (snmp netflow) supervision réseau (snmp netflow)
supervision réseau (snmp netflow)
medalaa

Administration_et_Supervision_RESEAU (1).pptx
Administration_et_Supervision_RESEAU (1).pptxAdministration_et_Supervision_RESEAU (1).pptx
Administration_et_Supervision_RESEAU (1).pptx
JordaniMike

La haute disponibilité avec Quick EDDHA
La haute disponibilité avec Quick EDDHALa haute disponibilité avec Quick EDDHA
La haute disponibilité avec Quick EDDHA
Trader's - Quick Software Line

RUDDER - Continuous Configuration (configuration management + continuous audi...
RUDDER - Continuous Configuration (configuration management + continuous audi...RUDDER - Continuous Configuration (configuration management + continuous audi...
RUDDER - Continuous Configuration (configuration management + continuous audi...
RUDDER

L'application de l'amdec sur le valideur vpe 412
L'application de l'amdec sur le valideur vpe 412L'application de l'amdec sur le valideur vpe 412
L'application de l'amdec sur le valideur vpe 412
Mohamed Amine SERHANI

"La Performance en Continue" à JMaghreb 3.0 - 05/11/2014
"La Performance en Continue" à JMaghreb 3.0 - 05/11/2014"La Performance en Continue" à JMaghreb 3.0 - 05/11/2014
"La Performance en Continue" à JMaghreb 3.0 - 05/11/2014
Benoît de CHATEAUVIEUX

Cacti
CactiCacti
Presentation BMIA
Presentation BMIAPresentation BMIA
Presentation BMIA
PMarsaud

Cisco et-le-simulateur-packet-tracer
Cisco et-le-simulateur-packet-tracerCisco et-le-simulateur-packet-tracer
Cisco et-le-simulateur-packet-tracerMed Ali Bhs

LE CONTRÔLE-COMMANDE DES POSTES.pdf
LE CONTRÔLE-COMMANDE DES POSTES.pdfLE CONTRÔLE-COMMANDE DES POSTES.pdf
LE CONTRÔLE-COMMANDE DES POSTES.pdf
SAID MASHATE

Administration reseau
Administration reseauAdministration reseau
Administration reseau
nadimoc


Similaire à Supervision industrielle www.automate pro.blogspot.com (20)

Ft administration de réseau
Ft administration de réseauFt administration de réseau
Ft administration de réseau

Fichetp Api 1
Fichetp  Api 1Fichetp  Api 1
Fichetp Api 1

chapitre1 supervision industrielle.pdf
chapitre1     supervision industrielle.pdfchapitre1     supervision industrielle.pdf
chapitre1 supervision industrielle.pdf

Continuité de service informatique : comment ça fonctionne ?
Continuité de service informatique : comment ça fonctionne ?Continuité de service informatique : comment ça fonctionne ?
Continuité de service informatique : comment ça fonctionne ?

Présentation 13 sept 2011 ff association france
Présentation 13 sept 2011 ff association francePrésentation 13 sept 2011 ff association france
Présentation 13 sept 2011 ff association france

Fiche produit
Fiche produitFiche produit
Fiche produit

supervision réseau (snmp netflow)
 supervision réseau (snmp netflow) supervision réseau (snmp netflow)
supervision réseau (snmp netflow)

Fichetp Api 2
Fichetp  Api 2Fichetp  Api 2
Fichetp Api 2

Administration_et_Supervision_RESEAU (1).pptx
Administration_et_Supervision_RESEAU (1).pptxAdministration_et_Supervision_RESEAU (1).pptx
Administration_et_Supervision_RESEAU (1).pptx

La haute disponibilité avec Quick EDDHA
La haute disponibilité avec Quick EDDHALa haute disponibilité avec Quick EDDHA
La haute disponibilité avec Quick EDDHA

Tp Api 2 Bac
Tp Api 2 BacTp Api 2 Bac
Tp Api 2 Bac

RUDDER - Continuous Configuration (configuration management + continuous audi...
RUDDER - Continuous Configuration (configuration management + continuous audi...RUDDER - Continuous Configuration (configuration management + continuous audi...
RUDDER - Continuous Configuration (configuration management + continuous audi...

L'application de l'amdec sur le valideur vpe 412
L'application de l'amdec sur le valideur vpe 412L'application de l'amdec sur le valideur vpe 412
L'application de l'amdec sur le valideur vpe 412

"La Performance en Continue" à JMaghreb 3.0 - 05/11/2014
"La Performance en Continue" à JMaghreb 3.0 - 05/11/2014"La Performance en Continue" à JMaghreb 3.0 - 05/11/2014
"La Performance en Continue" à JMaghreb 3.0 - 05/11/2014

Cacti
CactiCacti
Cacti

Presentation BMIA
Presentation BMIAPresentation BMIA
Presentation BMIA

Cisco et-le-simulateur-packet-tracer
Cisco et-le-simulateur-packet-tracerCisco et-le-simulateur-packet-tracer
Cisco et-le-simulateur-packet-tracer

LE CONTRÔLE-COMMANDE DES POSTES.pdf
LE CONTRÔLE-COMMANDE DES POSTES.pdfLE CONTRÔLE-COMMANDE DES POSTES.pdf
LE CONTRÔLE-COMMANDE DES POSTES.pdf

Administration reseau
Administration reseauAdministration reseau
Administration reseau

§T-expNC_Study
§T-expNC_Study§T-expNC_Study
§T-expNC_Study


Dernier

Formation M2i - Onboarding réussi - les clés pour intégrer efficacement vos n...
Formation M2i - Onboarding réussi - les clés pour intégrer efficacement vos n...Formation M2i - Onboarding réussi - les clés pour intégrer efficacement vos n...
Formation M2i - Onboarding réussi - les clés pour intégrer efficacement vos n...
M2i Formation

Iris van Herpen. pptx
Iris         van         Herpen.      pptxIris         van         Herpen.      pptx
Iris van Herpen. pptx
Txaruka

Burkina Faso library newsletter May 2024
Burkina Faso library newsletter May 2024Burkina Faso library newsletter May 2024
Burkina Faso library newsletter May 2024
Friends of African Village Libraries

Iris van Herpen. pptx
Iris            van        Herpen.     pptxIris            van        Herpen.     pptx
Iris van Herpen. pptx
Txaruka

Edito-B1-francais Manuel to learning.pdf
Edito-B1-francais Manuel to learning.pdfEdito-B1-francais Manuel to learning.pdf
Edito-B1-francais Manuel to learning.pdf
WarlockeTamagafk

Procédure consignation Lock Out Tag Out.pptx
Procédure consignation  Lock Out Tag Out.pptxProcédure consignation  Lock Out Tag Out.pptx
Procédure consignation Lock Out Tag Out.pptx
caggoune66

Conseils pour Les Jeunes | Conseils de La Vie| Conseil de La Jeunesse
Conseils pour Les Jeunes | Conseils de La Vie| Conseil de La JeunesseConseils pour Les Jeunes | Conseils de La Vie| Conseil de La Jeunesse
Conseils pour Les Jeunes | Conseils de La Vie| Conseil de La Jeunesse
Oscar Smith

Iris van Herpen. pptx
Iris         van        Herpen.      pptxIris         van        Herpen.      pptx
Iris van Herpen. pptx
Txaruka

Formation Intelligence Artificielle pour dirigeants- IT6-DIGITALIX 24_opt OK_...
Formation Intelligence Artificielle pour dirigeants- IT6-DIGITALIX 24_opt OK_...Formation Intelligence Artificielle pour dirigeants- IT6-DIGITALIX 24_opt OK_...
Formation Intelligence Artificielle pour dirigeants- IT6-DIGITALIX 24_opt OK_...
cristionobedi

Newsletter SPW Agriculture en province du Luxembourg du 12-06-24
Newsletter SPW Agriculture en province du Luxembourg du 12-06-24Newsletter SPW Agriculture en province du Luxembourg du 12-06-24
Newsletter SPW Agriculture en province du Luxembourg du 12-06-24
BenotGeorges3

Cycle de Formation Théâtrale 2024 / 2025
Cycle de Formation Théâtrale 2024 / 2025Cycle de Formation Théâtrale 2024 / 2025
Cycle de Formation Théâtrale 2024 / 2025
Billy DEYLORD


Dernier (11)

Formation M2i - Onboarding réussi - les clés pour intégrer efficacement vos n...
Formation M2i - Onboarding réussi - les clés pour intégrer efficacement vos n...Formation M2i - Onboarding réussi - les clés pour intégrer efficacement vos n...
Formation M2i - Onboarding réussi - les clés pour intégrer efficacement vos n...

Iris van Herpen. pptx
Iris         van         Herpen.      pptxIris         van         Herpen.      pptx
Iris van Herpen. pptx

Burkina Faso library newsletter May 2024
Burkina Faso library newsletter May 2024Burkina Faso library newsletter May 2024
Burkina Faso library newsletter May 2024

Iris van Herpen. pptx
Iris            van        Herpen.     pptxIris            van        Herpen.     pptx
Iris van Herpen. pptx

Edito-B1-francais Manuel to learning.pdf
Edito-B1-francais Manuel to learning.pdfEdito-B1-francais Manuel to learning.pdf
Edito-B1-francais Manuel to learning.pdf

Procédure consignation Lock Out Tag Out.pptx
Procédure consignation  Lock Out Tag Out.pptxProcédure consignation  Lock Out Tag Out.pptx
Procédure consignation Lock Out Tag Out.pptx

Conseils pour Les Jeunes | Conseils de La Vie| Conseil de La Jeunesse
Conseils pour Les Jeunes | Conseils de La Vie| Conseil de La JeunesseConseils pour Les Jeunes | Conseils de La Vie| Conseil de La Jeunesse
Conseils pour Les Jeunes | Conseils de La Vie| Conseil de La Jeunesse

Iris van Herpen. pptx
Iris         van        Herpen.      pptxIris         van        Herpen.      pptx
Iris van Herpen. pptx

Formation Intelligence Artificielle pour dirigeants- IT6-DIGITALIX 24_opt OK_...
Formation Intelligence Artificielle pour dirigeants- IT6-DIGITALIX 24_opt OK_...Formation Intelligence Artificielle pour dirigeants- IT6-DIGITALIX 24_opt OK_...
Formation Intelligence Artificielle pour dirigeants- IT6-DIGITALIX 24_opt OK_...

Newsletter SPW Agriculture en province du Luxembourg du 12-06-24
Newsletter SPW Agriculture en province du Luxembourg du 12-06-24Newsletter SPW Agriculture en province du Luxembourg du 12-06-24
Newsletter SPW Agriculture en province du Luxembourg du 12-06-24

Cycle de Formation Théâtrale 2024 / 2025
Cycle de Formation Théâtrale 2024 / 2025Cycle de Formation Théâtrale 2024 / 2025
Cycle de Formation Théâtrale 2024 / 2025


Supervision industrielle www.automate pro.blogspot.com

  • 1.
  • 2. Sommaire 1- Introduction 2- Supervision Industrielle / Principe de Base 3- Logiciels de Supervision / Critères de choix
  • 3. Introduction : « Évolution des systèmes de contrôle commande » Des Étapes à Suivre 1- Automatiser En prenant en compte 2 choses : 1- Performances CPU à répondre au cahier des charges (Fct. spéciales, langage de prg … ) 2- Performances CPU à pouvoir répondre à des demandes futures (extension E/S, Communication…) 2- Mise en Réseau En prenant en compte 2 choses : 1- Performances Réseaux à mettre en oeuvre (nb. de stations, vitesse, distance … ) 2- Performances Réseaux permettant des extensions futures 3- Superviser
  • 4. Introduction : « Évolution des systèmes de contrôle commande » Mise en Réseaux Ethernet TCP/IP programmation et / ou de Supervision DH485 DH + ControlNet R.I.O DeviceNet. ALLEN-BRADLEY ALLEN-BRADLEY ADJUSTABLE FREQUENCY AC DRIVE Remote I/O ADJUSTABLE FREQUENCY AC DRIVE FLEX I/O Variateur Terminal Variateur Terminal Opérateur Opérateur Apparition des pupitres de contrôle à base d’écran
  • 5. Introduction : « Évolution des systèmes de contrôle commande » Salles de Contrôle  Automate en réseaux sur des protocoles standardisés  Centralisation des informations avec les superviseurs (Salle de contrôle)
  • 6. Introduction : « Évolution des systèmes de contrôle commande » Le contrôle commande d’aujourd’hui est conçu sous le modèle CIM Réseau Usine Internet Réseau Atelier Réseau Terrain
  • 7. Introduction : « Évolution des systèmes de contrôle commande » Monitor-PRO Logiciels de Supervision InTouch
  • 8. Supervision Industrielle Principe de Base
  • 9. Supervision Industrielle 1- Définition 2- Principe de Base 3- Fonctions de Base
  • 10. Définitions • La supervision est un système informatique interactif qui se situe entre les automatismes d’atelier et la gestion de la production visant à Niveau Management fournir aux opérateurs les informations leurs permettant de prendre, au bon moment, les bonnes décisions pour assurer la conduite Niveau Supervision d’une production complexe. gestion de la production Niveau Automatisme automatismes d’atelier
  • 11. Principe de Base Base données Tag 1 : Entrée5 / station2 Tag 2 : Temporisateur10 / station 1 … Station de supervision S C T O A N T T E R O L
  • 12. Principe de Base 1- Station de Supervision : - PC bureau - PC Industriel - Serveur - Station 2- Réseau : - Protocole Ouvert ou Propriétaire 3- Station : - API - DCS … 4- Base de données : Constituée de variables(tag) dont les propriétés: - Nom, Type(binaire, ana,…), adresse(adr. API & adr. Variable –E/S,Interne-…) IMPORTANT : une fois configurée, l’accès à la base de données est transparent pour l’utilisateur
  • 13. Fonctions de Base Deux Fonctions de BASE : 1- Commande : lancer toutes les commandes possibles (set,reset, augmenter) à partir de la station de supervision Tag 1 Nom : MA_MB Marche Type: Binaire Adresse : Sortie14 / Station2 Sortie14 / Station2
  • 14. Fonctions de Base 1- Commande Tag 1 Nom : MA_MB Marche Type: Binaire Adresse : Sortie14 / Station2 Sortie14 / Station2
  • 15. Fonctions de Base 1- Commande Tag 1 Nom : MA_MB Marche Type: Binaire Adresse : Sortie14 / Station2 Sortie14 / Station2
  • 16. Fonctions de Base 1- Commande Rôle: Faire exécuter un ensemble d’opérations de commande au procédé: - Commande Marche/Arrêt - Fixant des consignes - Verrouillage des commandes… But : • Une séquence d’opérations constituant une gamme de fabrication dans le but de fabriquer un produit en réponse à une demande d’un client. • Une séquence d’action corrective au cours de production • Des actions prioritaires et souvent prédéfinies sur le procédé dans le but d’assurer la sécurité de l’installation et du personnel. • Des opérations de test, de réglage, de nettoyage permettant de garantir que le système de production pourra continuer d’assurer sa mission.
  • 17. Fonctions de Base 2- Surveillance Faire le suivi des états de toutes les Tags (variables) déclarées dans la base de données - Etat normal - Etat défaut - Etat alarme
  • 18. Principe de Base Base données Tag 1 : Entrée5 / station2 2- Surveillance Tag 2 : Température10 / station 1 … Normal Station de supervision Défaut Alarme
  • 19. Les fonctions principales • L’acquisition de données – Communiquer avec des équipements différents – Communiquer sur des protocoles hétérogènes • L’interface homme/machine – Représenter graphiquement le process et animer en temps réel – Communiquer de nouvelles consignes aux équipements
  • 20. La Gestion Des Alarmes, Les Courbes De Tendance • Alarmes – Horodatage des événements (déclenchement de l’alarme, acquittement…) – Gestion des droits utilisateurs • Tendances – Évolution des indicateurs du process sous forme de courbes en temps réel
  • 21. L’archivage des événements du process • Utilisation de bases de données du marché : SQL Server, Oracle, DB2,… • Utilisation de systèmes d’archivage propriétaires  Favorise la traçabilité du process de fabrication
  • 22. Gestion des recettes, batch • Paramétrage du process par le management sous forme de recettes de fabrication • Qualité, répétabilité du process • Systèmes calendaires • Gestion des astreintes • …
  • 23. Tendance…chez les constructeurs Vers une intégration plus rapide, interaction forte entre le logiciel et les équipements • Partage de la base de données temps réel entre le logiciel de supervision et la plate-forme d’automates • Transfert de données de configuration aisé
  • 24. Tendance…chez les éditeurs La solution globale, Regroupement de plusieurs logiciels complémentaires En une offre commerciale, la « suite » comprenant : • Le logiciel de supervision • Le logiciel API (Soft Logic) • La gestion de production
  • 25. Les logiciels de Supervision Critères de Choix
  • 26. Les logiciels de Supervision 1- Vue Panoramique 2- Editeurs & Constructeurs 3- Critères de Choix 4- Exemple
  • 27. Monitor PRO Propriétaire Logiciels de Supervision InTouch Ouverts
  • 28. 2-Les éditeurs spécialisés Logiciel Editeur In Touch Wonderware Wizcon PC Soft Intl PCVue Arc Informatique Panorama Europ Supervision Fix32 Intellution Induscreen Ordinal Cimview AspenTech
  • 29. 2-Les constructeurs d’automates Logiciel Constructeur WinCC Siemens RS View Rockwell Software Cimplicity GE Fanuc Monitor-PRO Schnieder
  • 30. 3- Critères de choix Deux Types de Critères : C1- Compatibilité Opérationnelle - Intégration du Système Hard au sein d’une installation - Caractéristiques du hard C2- Compatibilité Fonctionnelle - Possibilités des fonctions du systèmes à répondre aux besoins - Caractéristiques du soft
  • 31. 3- Critères de choix C1- Compatibilité Opérationnelle : Afin de facilité l’intégration du système de supervision au sein de l’installation industrielle, il faut vérifier : 1 - Type & Caractéristiques du PC - PC Industriel / Bureau (marque) - Système d’Exploitation : Winxx / Linux / OS9…, - Taille Disque Dur, - Taille RAM, - Ports PCI ,WIFI ,Série… 2 - Extensions possibles au niveau - Système de supervision (prévoir des E/S de plus) - PC de supervision (port, graveur,…)
  • 32. 3- Critères de choix C1- Compatibilité Opérationnelle : Suite 3 - Communication (avec le/les PC ou le Système de supervision existants) - Drivers Direct : constitué d’une carte de communication avec son driver de configuration, - OPC : OLE* for Process Control Communication avec un équipement tierce via: 1- Topic/Cannal, 2- Application/Equipement, 3- Item/Variable - Serveur DDE : une application (X) servant le logiciel de supervision via les liens DDE** * OLE : Object Linked & Embended ** DDE : Dynamique Data Exchange
  • 33. 3- Critères de choix C1- Compatibilité Opérationnelle : Résumé 1 - Type & Caractéristiques du PC 2 - Extensions possibles au niveau logiciel & PC 3 - Communication (Drivers Direct, OPC, Serveur DDE…)
  • 34. 3- Critères de choix C2- Compatibilité Fonctionnelle : Avant de déterminer le système de supervision, il faut définir :  Type d’application - GTC : Gestion Technique Centralisée (ex: Eclairage, Grande Surface) - SCADA : Supervisor Control and Data Acquisition (ex: Télégestion des sites d’acheminement d’eau) - Process/Batch : Process Industriels (ex: Acide, Pertole,…) - Séquentiel  Nombre de TAG max. TAG : variable (E/S, tag interne – à API ou Logiciel - )
  • 35. 3- Critères de choix C2- Compatibilité Fonctionnelle : -Suite- - Fonctions de Base : - Type d’animations (Visibilité, Couleur, Déplacement, …) - Type de commande (TOR, Ana) - Gestions des alarmes - Gestions des événements - Générateur de journaux de bords, - Tendances (y=f(t) & y=f(x)) en temps réel - Interface Ergonomique - Bibliothèques d'objets riche ……..
  • 36. 3- Critères de choix C2- Compatibilité Fonctionnelle : Suite - Fonctions spéciales - Gestion des comptes & Droits d’accès - Modules Recettes - Historisation sur SGBD via ODBC ou ADO - Redondance Serveur - Messagerie - Interface Multimédia - …….
  • 37. 3- Critères de choix C2- Compatibilité Fonctionnelle : Suite - Objets spéciaux - ActiveX - VBA - Java - Excel …….
  • 38. 3- Critères de choix C2- Compatibilité Fonctionnelle : Suite Mono-Poste Type d’installation : - Mono-poste/Multiposte, - Client-Serveur, … Client-Serveur
  • 39. 3- Critères de choix C2- Compatibilité Fonctionnelle : Résumé 1- Par rapport à l’application : - Type d’application (GTC, SCADA, Process/Batch, Séquentiel…) - Nombre de TAG max. 2- Par rapport au soft : - Fonctions de Base (Animation, Alarme,Event., Courbes, Bibliothèques) - Fonctions spéciales (Droits d’accès, Recettes,SGBD, Redondance, Messagerie) - Objets spéciaux (ActiveX, VBA, Java, Excel…) - Type d’installation (Mono-poste, Multiposte, Client-Serveur)
