REPUBLIQUE TUNISIENNE
MINISTERE DE L'ENSEIGNEMENT SUPERIEUR, DE LA
RECHERCHE SCIENTIFIQUE ET DE LA TECHNOLOGIE
DIRECTION GENERALE DES ETUDES
TECHNOLOGIQUES
INSTITUT SUPERIEUR DES ETUDES TECHNOLOGIQUES
DE RADES
Département Génie Electrique
Laboratoire
Systèmes Logiques
TP6 :
Les Compteurs-
Décompteurs
-Elaboré par : Jebali Hatem
Dhrifi Zeineb
-Encadré par : Mr Azzouni Mourad
-Année Universitaire 2015/2016-
Sommaire
Rappel de cours ......................................................................................1
Manipulation ............................................................................................4
Compteur Asynchrone modulo 16 a base des bascules JK :.4
Décompteur asynchrone modulo 16 a base des bascules
JK : ............................................................................................................5
Compteur/Décompteur asynchrone modulo 16 : .....................6
Recherche..................................................................................................8
I. Objectif
L’étudiant devra être capable de réaliser des circuits
compteurs et décompteurs.
II. Equipements
 Maquette de simulation (module KL-31001)
 Module KL-33009 et module KL-33010
 Fils de connexion.
III. Connaissances nouvelles
 Compteur et décompteur à 4 bits
 Compteur décimal asynchrone
 Compteur asynchrone modulo N
Page | 1
Rappel de cours
LA FONCTION COMPTAGE/DECOMPTAGE
1- Définition
Le compteur est une microstructure (logique binaire)
séquentielle qui permet de dénombrer, dans la limite des
bascules qui la constitue (capacité du compteur), les
impulsions appliquées en entrée.
2- Types de compteurs
Un compteur peut être :
- BINAIRE : un compteur binaire à n bascules possède 2n
états distincts. Le comptage est employé lorsqu’on désire
utiliser au maximum les combinaisons offertes.
- DECIMAL : un compteur décimal possède 10 états distincts.
Il s’agit d’un compteur binaire à 4 bascules dont 6 états sont
inutilisés.
- MODULO N : un compteur modulo N permet de compter
jusqu’à des valeurs différentes de la puissance de 2 ou de 10.
3- Exemples d'utilisations de compteurs en électronique
Page | 1
- Compter des événements : par exemple, compter le
nombre de flacons de parfums passant sur une chaîne
d’embouteillage. Un capteur enverra une impulsion lors de
chaque passage de pièce.
Passage
de pièces
Impulsion
électrique
CAPTEUR COMPTEUR
Nombre
de pièces
- Diviser la fréquence d’un signal logique : la division de
fréquence s’apparente au comptage : il s’agit d’obtenir une
impulsion en sortie pour n impulsions d’entrée.
Page | 2
COMPTEUR
Signal périodique
De fréquence F
Signal périodique
De fréquence F/2
n
4- Les compteurs binaires
L’élément de base du compteur est la bascule, qui peut être
de type D ou JK. Un compteur dit «4 bits» possède donc 4
bascules.
4-1 : Compteur binaire asynchrone
 Structure :
Dans la structure asynchrone on applique l’impulsion de
progression du compteur (H) sur l’entrée d’horloge du
premier étage, les entrées des autres bascules reçoivent la
sortie de l’étage précédent (voir les exercices du cours sur les
bascules D et JK).
 Fonctionnement réel :
Une bascule présente un temps de propagation (20 ns pour
une bascule rapide), c’est à dire que la donnée n’apparaît en
sortie de la bascule qu’un instant après l’application d’un
front actif sur son horloge. Ainsi apparaissent des états
parasites comme par exemple lors du passage du chiffre trois
Page | 3

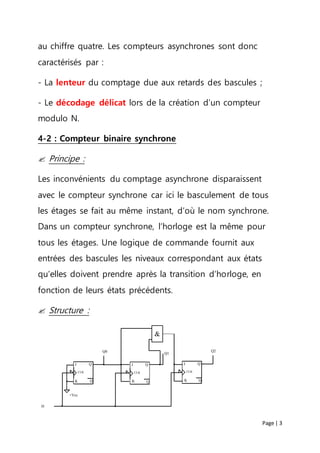

au chiffre quatre. Les compteurs asynchrones sont donc
caractérisés par :
- La lenteur du comptage due aux retards des bascules ;
- Le décodage délicat lors de la création d’un compteur
modulo N.
4-2 : Compteur binaire synchrone
 Principe :
Les inconvénients du comptage asynchrone disparaissent
avec le compteur synchrone car ici le basculement de tous
les étages se fait au même instant, d’où le nom synchrone.
Dans un compteur synchrone, l’horloge est la même pour
tous les étages. Une logique de commande fournit aux
entrées des bascules les niveaux correspondant aux états
qu’elles doivent prendre après la transition d’horloge, en
fonction de leurs états précédents.
 Structure :
CLK
Q
Q
J
CLK
Q
Q
J
Q0 Q1
CLK
Q
Q
J
Q2
H
K K K
+Vcc
&
Page | 3
- Pour les chronogrammes, ils sont identiques à ceux du
compteur asynchrone.
 Limites du comptage synchrone :
Tout comme le compteur asynchrone, il faut tenir compte du
temps de propagation des bascules ; mais ce temps est
extrêmement court (20 ns). De plus les bascules n’ayant pas
tout à fait le même temps de propagation, quelques états
parasites peuvent survenir.
Page | 4
Manipulation
Compteur Asynchrone modulo 16 a base des bascules
JK :
 C’est un compteur asynchrone modulo M= 16=24
il compte de 0 jusqu’à
24
− 1=15.
 Il est composé de 4 bascules JK montées en
diviseurs par deux de fréquence.
 Le signal d’horloge est appliqué à la première
bascule de faible poids.
Page | 4
 La sortie Q de chaque bascule est appliquée à
l’entrée de signal d’horloge de l’autre bascule.
Table de comptage :
Tp n6 les compteurs
Page | 5
Décompteur asynchrone modulo 16 a base des
bascules JK :
N° Q4 Q3 Q2 Q1 Equivalent Décimal
1 0 0 0 0 0
2 0 0 0 1 1
3 0 0 1 0 2
4 0 0 1 1 3
5 0 1 0 0 4
6 0 1 0 1 5
7 0 1 1 0 6
8 0 1 1 1 7
9 1 0 0 0 8
10 1 0 0 1 9
11 1 0 1 0 10
12 1 0 1 1 11
13 1 1 0 0 12
14 1 1 0 1 13
15 1 1 1 0 14
16 1 1 1 1 15
Page | 5
 C’est un décompteur asynchrone modulo M=
16=24
il décompte de 24
− 1=15 jusqu’à 0.
 Il est composé de 4 bascules JK montées en
diviseurs par deux de fréquence.
 Le signal d’horloge est appliqué à la première
bascule de faible poids.
Page | 6
 La sortie Q̅ de chaque bascule est appliquée à
l’entrée de signal d’horloge de l’autre bascule
Table de décomptage :
N° Q4 Q3 Q2 Q1 Equivalnet Décimal
1 1 1 1 1 15
2 1 1 1 0 14
3 1 1 0 1 13
4 1 1 0 0 12
5 1 0 1 1 11
6 1 0 1 0 10
7 1 0 0 1 9
8 1 0 0 0 8
9 0 1 1 1 7
10 0 1 1 0 6
11 0 1 0 1 5
12 0 1 0 0 4
13 0 0 1 1 3
14 0 0 1 0 2
15 0 0 0 1 1
16 0 0 0 0 0
Compteur/Décompteur asynchrone modulo 16 :
Tp n6 les compteurs
Page | 7
 Si K=0 Le montage fonctionne comme un
compteur.
 Si K=1 Le montage fonctionne comme un
décompteur.
Tp n6 les compteurs
Page | 8

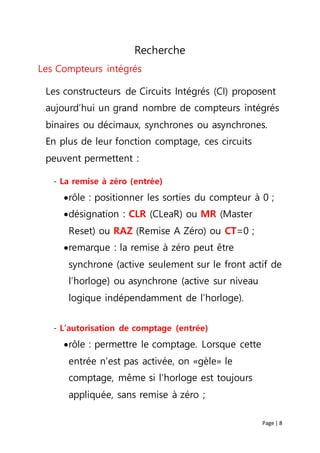

Recherche
Les Compteurs intégrés
Les constructeurs de Circuits Intégrés (CI) proposent
aujourd’hui un grand nombre de compteurs intégrés
binaires ou décimaux, synchrones ou asynchrones.
En plus de leur fonction comptage, ces circuits
peuvent permettent :
- La remise à zéro (entrée)
rôle : positionner les sorties du compteur à 0 ;
désignation : CLR (CLeaR) ou MR (Master
Reset) ou RAZ (Remise A Zéro) ou CT=0 ;
remarque : la remise à zéro peut être
synchrone (active seulement sur le front actif de
l’horloge) ou asynchrone (active sur niveau
logique indépendamment de l’horloge).
- L’autorisation de comptage (entrée)
rôle : permettre le comptage. Lorsque cette
entrée n’est pas activée, on «gèle» le
comptage, même si l’horloge est toujours
appliquée, sans remise à zéro ;
Page | 8
désignation : EN (ENable : validé) ou CTEN
(CompTeur ENable) ou CE (Chip Enable).
- Le préchargement du compteur (entrées)
rôle : commencer un cycle à partir d’un nombre
quelconque (qui respecte cependant la capacité
du compteur) ;
désignations :
- DA, DB, DC, DD pour les entrées de pré
chargement (Data : Donnée A, …)
Page | 9
- LOAD (charger) ou PL (Parallèle Load) pour l’entrée
qui commande le pré chargement ;
 remarque : on parle aussi de compteur pré
positionnable ou de compteur programmable.
- Le comptage ou le décomptage (entrée)
rôle : faire compter ou décompter le compteur ;
désignation : UP (comptage) ou + et DOWN
(décomptage) ou - ou U/D;
remarque : il peut exister soit deux entrées
d’horloges distinctes (une pour compter et
l’autre pour décompter) ; soit une seule entrée
d’horloge et une entrée précisant s’il faut
compter ou décompter en fonction de son
niveau logique.
- Le décodage de certaines valeurs (sortie)
rôle : indiquer que le compteur a atteint une
valeur précise de son cycle.
Page | 9
- La retenue pour la mise en cascade de plusieurs
circuits (sorties)
rôle : indiquer la fin du cycle de comptage ;
désignation : CO (Carry Output : sortie
compteur plein) ou TC (Terminal Count) ou
RCO (Ripple Carry Output);
rôle : indiqué du cycle de décomptage ;
désignation : BO (Borrow Output : sortie
compteur vide).
Remarques : Tous les compteurs ne disposent pas
forcément de toutes les possibilités citées ci-
dessus. On choisira l’un ou l’autre en fonction de la
fonction à réaliser.

Contenu connexe

Tendances

introduction automatisme industriel
introduction automatisme industrielintroduction automatisme industriel
introduction automatisme industriel
Adnane Ahmidani

Exos de logique séquentielle
Exos de logique séquentielleExos de logique séquentielle
Exos de logique séquentielle
Mo Ur Ad Es-se

Bascules
BasculesBascules
Bascules
Soufiane Aggour

Exemple d'installation électrique.pdf
Exemple d'installation électrique.pdfExemple d'installation électrique.pdf
Exemple d'installation électrique.pdf
WalidBM1

chapitre_1_transistor_a_effet_de_champ.pdf
chapitre_1_transistor_a_effet_de_champ.pdfchapitre_1_transistor_a_effet_de_champ.pdf
chapitre_1_transistor_a_effet_de_champ.pdf
mouadbouaicha

Automates programmables industriels
Automates programmables industrielsAutomates programmables industriels
Automates programmables industriels
HafsaELMessaoudi

Systèmes de logiques séquentielles-Bascules
Systèmes de logiques séquentielles-BasculesSystèmes de logiques séquentielles-Bascules
Systèmes de logiques séquentielles-Bascules
Hatem Jebali

Etude d'installation électrique et réalisation de l'armoire électrique TGBT
Etude d'installation électrique et réalisation de l'armoire électrique TGBTEtude d'installation électrique et réalisation de l'armoire électrique TGBT
Etude d'installation électrique et réalisation de l'armoire électrique TGBT
SadokZgolli

Projet PFE: Réalisation d'une armoire électrique
Projet PFE: Réalisation d'une armoire électriqueProjet PFE: Réalisation d'une armoire électrique
Projet PFE: Réalisation d'une armoire électrique
Ridha Chayeh

Digital Signal Processor ( DSP ) [French]
Digital Signal Processor ( DSP )  [French]Digital Signal Processor ( DSP )  [French]
Digital Signal Processor ( DSP ) [French]
Assia Mounir

Exercice corrigé : ETUDE D'UNE INSTALLATION SOLAIRE
Exercice corrigé : ETUDE D'UNE INSTALLATION SOLAIRE Exercice corrigé : ETUDE D'UNE INSTALLATION SOLAIRE
Exercice corrigé : ETUDE D'UNE INSTALLATION SOLAIRE
RAMZI EL IDRISSI

Rapport regulation-de-temperature
Rapport regulation-de-temperatureRapport regulation-de-temperature
Rapport regulation-de-temperature
Marwa Bhouri

MÉMOIRE DE MASTER
MÉMOIRE DE MASTERMÉMOIRE DE MASTER
MÉMOIRE DE MASTER
Ahmedelect19

Grafcet exercice-corrigé-04
Grafcet exercice-corrigé-04Grafcet exercice-corrigé-04
Grafcet exercice-corrigé-04
Mohamed Ali Daymi

Supervision industrielle www.automate pro.blogspot.com
Supervision industrielle www.automate pro.blogspot.comSupervision industrielle www.automate pro.blogspot.com
Supervision industrielle www.automate pro.blogspot.com
Adnane Ahmidani

PFE Réalisation d’un onduleur monophasé autonome commandé par PIC 16F877
PFE Réalisation d’un onduleur monophasé autonome commandé par PIC 16F877PFE Réalisation d’un onduleur monophasé autonome commandé par PIC 16F877
PFE Réalisation d’un onduleur monophasé autonome commandé par PIC 16F877
RAMZI EL IDRISSI

version finale de rapport de stage
version finale de rapport de stageversion finale de rapport de stage
version finale de rapport de stage
Abdelaziz ED-DAOUY

CM3 - Transformée de Fourier
CM3 - Transformée de FourierCM3 - Transformée de Fourier
CM3 - Transformée de Fourier
Pierre Maréchal

17281795 commande-d-une-machine-a-courant-continu-a-vitesse-variable
17281795 commande-d-une-machine-a-courant-continu-a-vitesse-variable17281795 commande-d-une-machine-a-courant-continu-a-vitesse-variable
17281795 commande-d-une-machine-a-courant-continu-a-vitesse-variable
Mayssa Rjaibia

شرح مهم حول Asservissement et régulation
شرح مهم حول Asservissement et régulationشرح مهم حول Asservissement et régulation
شرح مهم حول Asservissement et régulation
electrolouhla


Tendances (20)

introduction automatisme industriel
introduction automatisme industrielintroduction automatisme industriel
introduction automatisme industriel

Exos de logique séquentielle
Exos de logique séquentielleExos de logique séquentielle
Exos de logique séquentielle

Bascules
BasculesBascules
Bascules

Exemple d'installation électrique.pdf
Exemple d'installation électrique.pdfExemple d'installation électrique.pdf
Exemple d'installation électrique.pdf

chapitre_1_transistor_a_effet_de_champ.pdf
chapitre_1_transistor_a_effet_de_champ.pdfchapitre_1_transistor_a_effet_de_champ.pdf
chapitre_1_transistor_a_effet_de_champ.pdf

Automates programmables industriels
Automates programmables industrielsAutomates programmables industriels
Automates programmables industriels

Systèmes de logiques séquentielles-Bascules
Systèmes de logiques séquentielles-BasculesSystèmes de logiques séquentielles-Bascules
Systèmes de logiques séquentielles-Bascules

Etude d'installation électrique et réalisation de l'armoire électrique TGBT
Etude d'installation électrique et réalisation de l'armoire électrique TGBTEtude d'installation électrique et réalisation de l'armoire électrique TGBT
Etude d'installation électrique et réalisation de l'armoire électrique TGBT

Projet PFE: Réalisation d'une armoire électrique
Projet PFE: Réalisation d'une armoire électriqueProjet PFE: Réalisation d'une armoire électrique
Projet PFE: Réalisation d'une armoire électrique

Digital Signal Processor ( DSP ) [French]
Digital Signal Processor ( DSP )  [French]Digital Signal Processor ( DSP )  [French]
Digital Signal Processor ( DSP ) [French]

Exercice corrigé : ETUDE D'UNE INSTALLATION SOLAIRE
Exercice corrigé : ETUDE D'UNE INSTALLATION SOLAIRE Exercice corrigé : ETUDE D'UNE INSTALLATION SOLAIRE
Exercice corrigé : ETUDE D'UNE INSTALLATION SOLAIRE

Rapport regulation-de-temperature
Rapport regulation-de-temperatureRapport regulation-de-temperature
Rapport regulation-de-temperature

MÉMOIRE DE MASTER
MÉMOIRE DE MASTERMÉMOIRE DE MASTER
MÉMOIRE DE MASTER

Grafcet exercice-corrigé-04
Grafcet exercice-corrigé-04Grafcet exercice-corrigé-04
Grafcet exercice-corrigé-04

Supervision industrielle www.automate pro.blogspot.com
Supervision industrielle www.automate pro.blogspot.comSupervision industrielle www.automate pro.blogspot.com
Supervision industrielle www.automate pro.blogspot.com

PFE Réalisation d’un onduleur monophasé autonome commandé par PIC 16F877
PFE Réalisation d’un onduleur monophasé autonome commandé par PIC 16F877PFE Réalisation d’un onduleur monophasé autonome commandé par PIC 16F877
PFE Réalisation d’un onduleur monophasé autonome commandé par PIC 16F877

version finale de rapport de stage
version finale de rapport de stageversion finale de rapport de stage
version finale de rapport de stage

CM3 - Transformée de Fourier
CM3 - Transformée de FourierCM3 - Transformée de Fourier
CM3 - Transformée de Fourier

17281795 commande-d-une-machine-a-courant-continu-a-vitesse-variable
17281795 commande-d-une-machine-a-courant-continu-a-vitesse-variable17281795 commande-d-une-machine-a-courant-continu-a-vitesse-variable
17281795 commande-d-une-machine-a-courant-continu-a-vitesse-variable

شرح مهم حول Asservissement et régulation
شرح مهم حول Asservissement et régulationشرح مهم حول Asservissement et régulation
شرح مهم حول Asservissement et régulation


Similaire à Tp n6 les compteurs

Pdf compteur
Pdf compteurPdf compteur
Pdf compteur
Ashràf Ku

Série révision. 2
Série révision. 2Série révision. 2
Série révision. 2
Ammar Zitouna

Regulation PI
Regulation PIRegulation PI
Regulation PI
Hamza Lagueneb

Impulsionnel
ImpulsionnelImpulsionnel
Impulsionnel
MecmedMomod

Deversoir
DeversoirDeversoir
Deversoir
Abdelhadi Ammari

article technologie kanban (1).pdf
article technologie kanban (1).pdfarticle technologie kanban (1).pdf
article technologie kanban (1).pdf
Lamia801371

article technologie kanban (1).pdf
article technologie kanban (1).pdfarticle technologie kanban (1).pdf
article technologie kanban (1).pdf
Lamia801371

article technologie kanban (1).pdf
article technologie kanban (1).pdfarticle technologie kanban (1).pdf
article technologie kanban (1).pdf
Lamia801371

powerpoint convertisseur analogique numérique et convertisseur numérique Anal...
powerpoint convertisseur analogique numérique et convertisseur numérique Anal...powerpoint convertisseur analogique numérique et convertisseur numérique Anal...
powerpoint convertisseur analogique numérique et convertisseur numérique Anal...
labonnesavoir

Polycop synchrone
Polycop synchronePolycop synchrone
Polycop synchrone
omar971638

Rapport tp3 diabang ,pape moussa fall et maguette mbacké
Rapport tp3 diabang ,pape moussa fall et maguette mbackéRapport tp3 diabang ,pape moussa fall et maguette mbacké
Rapport tp3 diabang ,pape moussa fall et maguette mbacké
Cheikh Tidiane DIABANG

Rms705 b 1-fiche_produit_fr
Rms705 b 1-fiche_produit_frRms705 b 1-fiche_produit_fr
Rms705 b 1-fiche_produit_fr
e-genieclimatique

Les modèles continus et les modèles combinés
Les modèles continus et les modèles combinés Les modèles continus et les modèles combinés
Les modèles continus et les modèles combinés
Chaimae BAKKAR

Rapport voiture radiocommandée
Rapport voiture radiocommandéeRapport voiture radiocommandée
Rapport voiture radiocommandée
HASSOU mohamed

Présentation_unite_arithmethique_et_logique.pptx
Présentation_unite_arithmethique_et_logique.pptxPrésentation_unite_arithmethique_et_logique.pptx
Présentation_unite_arithmethique_et_logique.pptx
gbatipatricemilliard

Etude du circuit ne 555
Etude du circuit ne 555Etude du circuit ne 555
Etude du circuit ne 555
Mo Ur Ad Es-se

Programmation En Langage Pl7 2
Programmation En Langage Pl7 2Programmation En Langage Pl7 2
Programmation En Langage Pl7 2
youri59490

final_pfe_2022_haithem_CHEMAK_IsetSo.pptx
final_pfe_2022_haithem_CHEMAK_IsetSo.pptxfinal_pfe_2022_haithem_CHEMAK_IsetSo.pptx
final_pfe_2022_haithem_CHEMAK_IsetSo.pptx
haithemchemak

Chapitre ii étude technique.docx
Chapitre ii  étude technique.docxChapitre ii  étude technique.docx
Chapitre ii étude technique.docx
Zouaouine Mahfoud

Muf141231
Muf141231Muf141231

Similaire à Tp n6 les compteurs (20)

Pdf compteur
Pdf compteurPdf compteur
Pdf compteur

Série révision. 2
Série révision. 2Série révision. 2
Série révision. 2

Regulation PI
Regulation PIRegulation PI
Regulation PI

Impulsionnel
ImpulsionnelImpulsionnel
Impulsionnel

Deversoir
DeversoirDeversoir
Deversoir

article technologie kanban (1).pdf
article technologie kanban (1).pdfarticle technologie kanban (1).pdf
article technologie kanban (1).pdf

article technologie kanban (1).pdf
article technologie kanban (1).pdfarticle technologie kanban (1).pdf
article technologie kanban (1).pdf

article technologie kanban (1).pdf
article technologie kanban (1).pdfarticle technologie kanban (1).pdf
article technologie kanban (1).pdf

powerpoint convertisseur analogique numérique et convertisseur numérique Anal...
powerpoint convertisseur analogique numérique et convertisseur numérique Anal...powerpoint convertisseur analogique numérique et convertisseur numérique Anal...
powerpoint convertisseur analogique numérique et convertisseur numérique Anal...

Polycop synchrone
Polycop synchronePolycop synchrone
Polycop synchrone

Rapport tp3 diabang ,pape moussa fall et maguette mbacké
Rapport tp3 diabang ,pape moussa fall et maguette mbackéRapport tp3 diabang ,pape moussa fall et maguette mbacké
Rapport tp3 diabang ,pape moussa fall et maguette mbacké

Rms705 b 1-fiche_produit_fr
Rms705 b 1-fiche_produit_frRms705 b 1-fiche_produit_fr
Rms705 b 1-fiche_produit_fr

Les modèles continus et les modèles combinés
Les modèles continus et les modèles combinés Les modèles continus et les modèles combinés
Les modèles continus et les modèles combinés

Rapport voiture radiocommandée
Rapport voiture radiocommandéeRapport voiture radiocommandée
Rapport voiture radiocommandée

Présentation_unite_arithmethique_et_logique.pptx
Présentation_unite_arithmethique_et_logique.pptxPrésentation_unite_arithmethique_et_logique.pptx
Présentation_unite_arithmethique_et_logique.pptx

Etude du circuit ne 555
Etude du circuit ne 555Etude du circuit ne 555
Etude du circuit ne 555

Programmation En Langage Pl7 2
Programmation En Langage Pl7 2Programmation En Langage Pl7 2
Programmation En Langage Pl7 2

final_pfe_2022_haithem_CHEMAK_IsetSo.pptx
final_pfe_2022_haithem_CHEMAK_IsetSo.pptxfinal_pfe_2022_haithem_CHEMAK_IsetSo.pptx
final_pfe_2022_haithem_CHEMAK_IsetSo.pptx

Chapitre ii étude technique.docx
Chapitre ii  étude technique.docxChapitre ii  étude technique.docx
Chapitre ii étude technique.docx

Muf141231
Muf141231Muf141231
Muf141231


Tp n6 les compteurs

  • 1. REPUBLIQUE TUNISIENNE MINISTERE DE L'ENSEIGNEMENT SUPERIEUR, DE LA RECHERCHE SCIENTIFIQUE ET DE LA TECHNOLOGIE DIRECTION GENERALE DES ETUDES TECHNOLOGIQUES INSTITUT SUPERIEUR DES ETUDES TECHNOLOGIQUES DE RADES Département Génie Electrique Laboratoire Systèmes Logiques TP6 : Les Compteurs- Décompteurs -Elaboré par : Jebali Hatem Dhrifi Zeineb -Encadré par : Mr Azzouni Mourad
  • 2. -Année Universitaire 2015/2016- Sommaire Rappel de cours ......................................................................................1 Manipulation ............................................................................................4 Compteur Asynchrone modulo 16 a base des bascules JK :.4 Décompteur asynchrone modulo 16 a base des bascules JK : ............................................................................................................5 Compteur/Décompteur asynchrone modulo 16 : .....................6 Recherche..................................................................................................8
  • 3. I. Objectif L’étudiant devra être capable de réaliser des circuits compteurs et décompteurs. II. Equipements  Maquette de simulation (module KL-31001)  Module KL-33009 et module KL-33010  Fils de connexion. III. Connaissances nouvelles  Compteur et décompteur à 4 bits  Compteur décimal asynchrone  Compteur asynchrone modulo N
  • 4. Page | 1 Rappel de cours LA FONCTION COMPTAGE/DECOMPTAGE 1- Définition Le compteur est une microstructure (logique binaire) séquentielle qui permet de dénombrer, dans la limite des bascules qui la constitue (capacité du compteur), les impulsions appliquées en entrée. 2- Types de compteurs Un compteur peut être : - BINAIRE : un compteur binaire à n bascules possède 2n états distincts. Le comptage est employé lorsqu’on désire utiliser au maximum les combinaisons offertes. - DECIMAL : un compteur décimal possède 10 états distincts. Il s’agit d’un compteur binaire à 4 bascules dont 6 états sont inutilisés. - MODULO N : un compteur modulo N permet de compter jusqu’à des valeurs différentes de la puissance de 2 ou de 10. 3- Exemples d'utilisations de compteurs en électronique
  • 5. Page | 1 - Compter des événements : par exemple, compter le nombre de flacons de parfums passant sur une chaîne d’embouteillage. Un capteur enverra une impulsion lors de chaque passage de pièce. Passage de pièces Impulsion électrique CAPTEUR COMPTEUR Nombre de pièces - Diviser la fréquence d’un signal logique : la division de fréquence s’apparente au comptage : il s’agit d’obtenir une impulsion en sortie pour n impulsions d’entrée.
  • 6. Page | 2 COMPTEUR Signal périodique De fréquence F Signal périodique De fréquence F/2 n 4- Les compteurs binaires L’élément de base du compteur est la bascule, qui peut être de type D ou JK. Un compteur dit «4 bits» possède donc 4 bascules. 4-1 : Compteur binaire asynchrone  Structure : Dans la structure asynchrone on applique l’impulsion de progression du compteur (H) sur l’entrée d’horloge du premier étage, les entrées des autres bascules reçoivent la sortie de l’étage précédent (voir les exercices du cours sur les bascules D et JK).  Fonctionnement réel : Une bascule présente un temps de propagation (20 ns pour une bascule rapide), c’est à dire que la donnée n’apparaît en sortie de la bascule qu’un instant après l’application d’un front actif sur son horloge. Ainsi apparaissent des états parasites comme par exemple lors du passage du chiffre trois
  • 7. Page | 3 au chiffre quatre. Les compteurs asynchrones sont donc caractérisés par : - La lenteur du comptage due aux retards des bascules ; - Le décodage délicat lors de la création d’un compteur modulo N. 4-2 : Compteur binaire synchrone  Principe : Les inconvénients du comptage asynchrone disparaissent avec le compteur synchrone car ici le basculement de tous les étages se fait au même instant, d’où le nom synchrone. Dans un compteur synchrone, l’horloge est la même pour tous les étages. Une logique de commande fournit aux entrées des bascules les niveaux correspondant aux états qu’elles doivent prendre après la transition d’horloge, en fonction de leurs états précédents.  Structure : CLK Q Q J CLK Q Q J Q0 Q1 CLK Q Q J Q2 H K K K +Vcc &
  • 8. Page | 3 - Pour les chronogrammes, ils sont identiques à ceux du compteur asynchrone.  Limites du comptage synchrone : Tout comme le compteur asynchrone, il faut tenir compte du temps de propagation des bascules ; mais ce temps est extrêmement court (20 ns). De plus les bascules n’ayant pas tout à fait le même temps de propagation, quelques états parasites peuvent survenir.
  • 9. Page | 4 Manipulation Compteur Asynchrone modulo 16 a base des bascules JK :  C’est un compteur asynchrone modulo M= 16=24 il compte de 0 jusqu’à 24 − 1=15.  Il est composé de 4 bascules JK montées en diviseurs par deux de fréquence.  Le signal d’horloge est appliqué à la première bascule de faible poids.
  • 10. Page | 4  La sortie Q de chaque bascule est appliquée à l’entrée de signal d’horloge de l’autre bascule. Table de comptage :
  • 12. Page | 5 Décompteur asynchrone modulo 16 a base des bascules JK : N° Q4 Q3 Q2 Q1 Equivalent Décimal 1 0 0 0 0 0 2 0 0 0 1 1 3 0 0 1 0 2 4 0 0 1 1 3 5 0 1 0 0 4 6 0 1 0 1 5 7 0 1 1 0 6 8 0 1 1 1 7 9 1 0 0 0 8 10 1 0 0 1 9 11 1 0 1 0 10 12 1 0 1 1 11 13 1 1 0 0 12 14 1 1 0 1 13 15 1 1 1 0 14 16 1 1 1 1 15
  • 13. Page | 5  C’est un décompteur asynchrone modulo M= 16=24 il décompte de 24 − 1=15 jusqu’à 0.  Il est composé de 4 bascules JK montées en diviseurs par deux de fréquence.  Le signal d’horloge est appliqué à la première bascule de faible poids.
  • 14. Page | 6  La sortie Q̅ de chaque bascule est appliquée à l’entrée de signal d’horloge de l’autre bascule Table de décomptage : N° Q4 Q3 Q2 Q1 Equivalnet Décimal 1 1 1 1 1 15 2 1 1 1 0 14 3 1 1 0 1 13 4 1 1 0 0 12 5 1 0 1 1 11 6 1 0 1 0 10 7 1 0 0 1 9 8 1 0 0 0 8 9 0 1 1 1 7 10 0 1 1 0 6 11 0 1 0 1 5 12 0 1 0 0 4 13 0 0 1 1 3 14 0 0 1 0 2 15 0 0 0 1 1 16 0 0 0 0 0 Compteur/Décompteur asynchrone modulo 16 :
  • 16. Page | 7  Si K=0 Le montage fonctionne comme un compteur.  Si K=1 Le montage fonctionne comme un décompteur.
  • 18. Page | 8 Recherche Les Compteurs intégrés Les constructeurs de Circuits Intégrés (CI) proposent aujourd’hui un grand nombre de compteurs intégrés binaires ou décimaux, synchrones ou asynchrones. En plus de leur fonction comptage, ces circuits peuvent permettent : - La remise à zéro (entrée) rôle : positionner les sorties du compteur à 0 ; désignation : CLR (CLeaR) ou MR (Master Reset) ou RAZ (Remise A Zéro) ou CT=0 ; remarque : la remise à zéro peut être synchrone (active seulement sur le front actif de l’horloge) ou asynchrone (active sur niveau logique indépendamment de l’horloge). - L’autorisation de comptage (entrée) rôle : permettre le comptage. Lorsque cette entrée n’est pas activée, on «gèle» le comptage, même si l’horloge est toujours appliquée, sans remise à zéro ;
  • 19. Page | 8 désignation : EN (ENable : validé) ou CTEN (CompTeur ENable) ou CE (Chip Enable). - Le préchargement du compteur (entrées) rôle : commencer un cycle à partir d’un nombre quelconque (qui respecte cependant la capacité du compteur) ; désignations : - DA, DB, DC, DD pour les entrées de pré chargement (Data : Donnée A, …)
  • 20. Page | 9 - LOAD (charger) ou PL (Parallèle Load) pour l’entrée qui commande le pré chargement ;  remarque : on parle aussi de compteur pré positionnable ou de compteur programmable. - Le comptage ou le décomptage (entrée) rôle : faire compter ou décompter le compteur ; désignation : UP (comptage) ou + et DOWN (décomptage) ou - ou U/D; remarque : il peut exister soit deux entrées d’horloges distinctes (une pour compter et l’autre pour décompter) ; soit une seule entrée d’horloge et une entrée précisant s’il faut compter ou décompter en fonction de son niveau logique. - Le décodage de certaines valeurs (sortie) rôle : indiquer que le compteur a atteint une valeur précise de son cycle.
  • 21. Page | 9 - La retenue pour la mise en cascade de plusieurs circuits (sorties) rôle : indiquer la fin du cycle de comptage ; désignation : CO (Carry Output : sortie compteur plein) ou TC (Terminal Count) ou RCO (Ripple Carry Output); rôle : indiqué du cycle de décomptage ; désignation : BO (Borrow Output : sortie compteur vide). Remarques : Tous les compteurs ne disposent pas forcément de toutes les possibilités citées ci- dessus. On choisira l’un ou l’autre en fonction de la fonction à réaliser.
