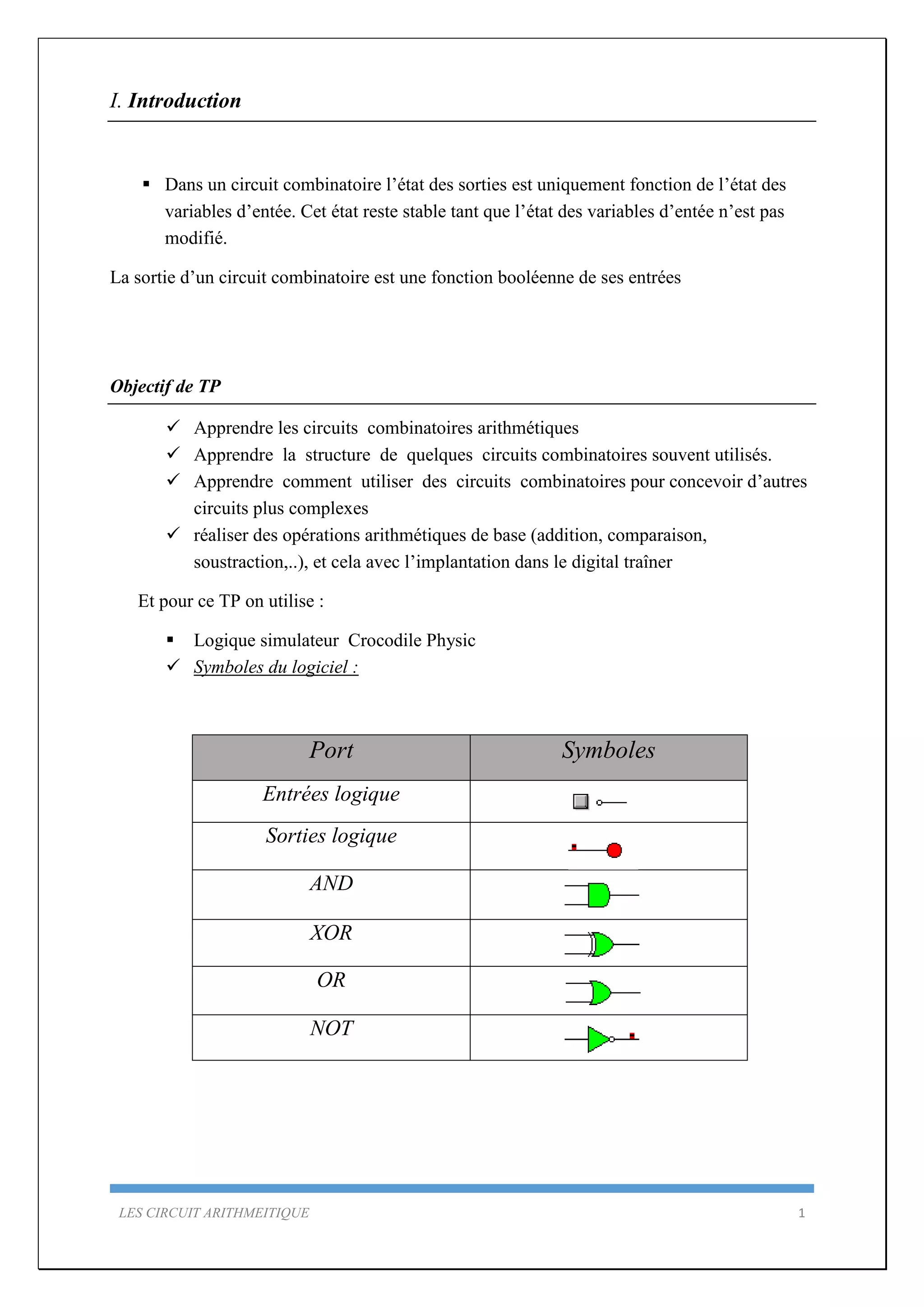

LES CIRCUIT ARITHMEITIQUE 1
I. Introduction
 Dans un circuit combinatoire l’état des sorties est uniquement fonction de l’état des
variables d’entée. Cet état reste stable tant que l’état des variables d’entée n’est pas
modifié.
La sortie d’un circuit combinatoire est une fonction booléenne de ses entrées
Objectif de TP
 Apprendre les circuits combinatoires arithmétiques
 Apprendre la structure de quelques circuits combinatoires souvent utilisés.
 Apprendre comment utiliser des circuits combinatoires pour concevoir d’autres
circuits plus complexes
 réaliser des opérations arithmétiques de base (addition, comparaison,
soustraction,..), et cela avec l’implantation dans le digital traîner
Et pour ce TP on utilise :
 Logique simulateur Crocodile Physic
 Symboles du logiciel :
Port Symboles
Entrées logique
Sorties logique
AND
XOR
OR
NOT
LES CIRCUIT ARITHMEITIQUE 2
II. Manipulation
1. Comparateurs
Le comparateur est un circuit arithmétique permettant de comparer deux
nombres binaires A et B. A et B doivent avoir la même longueur (nombre de bits). On
cherche à savoir Si A > B, A < B ou A = B. On comprend donc que le circuit répond
à une question à trois choix.
 Réalisation d’un comparateur de 2 nombres de 1 bit (a, b) :
Soit 2 entrées a et b, et 3 sorties {S0, S1, S2} .
: Avec : {
𝑆0 = 1, 𝑆𝑖 𝑎 = 𝑏
𝑆1 = 1, 𝑆𝑖 𝑎 > 𝑏
𝑆2 = 1, 𝑆𝑖 𝑎 < 𝑏
On peut dresser la table de vérité de ce circuit. On a 2 entées alors est possibilité { 22
} des
résultats, résumé on table ci-dessous.
A partir cette table de vérité on peut déduire les expressions de ces circuits logique :
{
𝑆0 = 𝑎 ⊕ 𝑏 = 𝑎𝑏 + 𝑎̅𝑏 = 𝑆1+𝑆2
𝑆1 = 𝑎 𝑏
𝑆2 = 𝑎 𝑏
 Schéma de circuit comparateur :
Figure 1 Schéma de circuit logique comparateur 2 bits
a b 𝑺 𝟎 𝑺 𝟏 𝑺 𝟐
0 0 1 0 0
0 1 0 0 1
1 0 0 1 0
1 1 1 0 0
𝑺 𝟐
𝑺 𝟏
𝑺 𝟎
LES CIRCUIT ARITHMEITIQUE 3
 Réalisation d’un Comparateur de 2 nombres de 2 bit (A, B) :
1ere
. On a quelques conditions en ce circuit
𝑆𝑜𝑖𝑡 {
𝐴 = 𝑎0 , 𝑎1
𝐵 = 𝑏0 , 𝑏1
. 𝐸𝑠𝑡 {
𝑆0 = 1, 𝑆𝑖 𝐴 = 𝐵
𝑆1 = 1, 𝑆𝑖 𝑎1 > 𝑏1 𝑜𝑢 𝑎1 = 𝑏1 𝑒𝑡 𝑎0 > 𝑏0
𝑆2 = 1, 𝑆𝑖 𝑎1 < 𝑏1 𝑜𝑢 𝑎1 = 𝑏1 𝑒𝑡 𝑎0 < 𝑏0
 On va dresser la table de vérité
 Donc on peut déduire les expressions logiques
𝑆1 (A > B): {
𝑎1 > 𝑏1
𝑜𝑢
𝑎0 > 𝑏0 𝑒𝑡 𝑎1 = 𝑏1
danc soit la fonction :𝑆1 = 𝑎1 𝑏̅1 + (𝑎1 ⊕ 𝑏1)(𝑏0 𝑎0)
𝑆2 (A < B):{
𝑎1 < 𝑏1
𝑜𝑢
𝑎0 < 𝑏0 𝑒𝑡 𝑎1 = 𝑏1
On, a la fonction :𝑆2 = 𝑏1 𝑎̅1 + (𝑎1 ⊕ 𝑏1)(𝑎0 𝑏0)
A B 𝑺 𝟏 𝑺 𝟐 𝑺 𝟎
𝒂 𝟎 𝒂 𝟏 𝒃 𝟎 𝒃 𝟏
0 0 0 0 0 0 1
0 0 0 1 0 1 0
0 0 1 0 0 1 0
0 0 1 1 0 1 0
0 1 0 0 1 0 0
0 1 0 1 0 0 1
0 1 1 0 1 0 0
0 1 1 1 0 1 0
1 0 0 0 1 0 0
1 0 0 1 0 1 0
1 0 1 0 0 0 1
1 0 1 1 0 1 0
1 1 0 0 1 0 0
1 1 0 1 1 0 0
1 1 1 0 1 0 0
1 1 1 1 0 0 1
LES CIRCUIT ARITHMEITIQUE 4
𝑆0 (A = B): {
𝑎1 = 𝑏1
𝑒𝑡
𝑎0 = 𝑏0
On a soit la fonction :𝑆0 = (𝑎1 ⊕ 𝑏1)(𝑎0 ⊕ 𝑏0)
 Alors le schéma logigramme de ce circuit sera en la figure 2 ci-dessous :
.Figure 2 Schéma de circuit logique comparateur 2 mots 2 bits
𝑎1 𝑏1 𝑎0 𝑏0
𝑆0
𝑆1
𝑆2
LES CIRCUIT ARITHMEITIQUE 5
2. Additionner :
Un additionneur est un circuit capable de faire l’addition de deux nombre de n
bits. Une addition génère deux résultats : la somme et la retenue
Commençons par demi-additionner.
 Demi-additionner
Ce circuit, qui permettrait d'effectuer l'addition des deux bits de plus bas poids est appelé
demi-additionneur.
 Réalisation d’un Demi additionneur de 2 nombres de 1 bit (a, b)
 Ecrivons la table de vérité de celui-ci :
𝒂 𝟎 𝒃 𝟎 S R
0 0 0 0
0 1 1 0
1 0 1 0
1 1 1 1
 On déduire alors les expressions du {S, R}
{
𝑆 = 𝑎0̅̅̅ 𝑏0 + 𝑎0 𝑏0
̅̅̅ = 𝑎0 ⊕ 𝑏0
𝑅 = 𝑎0 𝑏0
Ce qui peut être réalisé par le circuit schématisé sur le logigramme de la figure_3 celui-ci :
Figure_3. Schéma de circuit semi-additionner
LES CIRCUIT ARITHMEITIQUE 6
 Réalisation d’un additionneur de 2 bits de même poids en tenant compte de la retenue
précédente.
 Ecrivons la table de vérité de celui-ci :
Il y a deux méthodes pour obtenir les équations de ce circuit
 Méthode I
 Analytique :
Alors l’expression de la somme 𝑆i est :
Et l’expression de la retenue 𝑅𝑖 :
𝐴𝑖 𝐵𝑖 𝑅𝑖−1 𝑆𝑖 𝑅𝑖
0 0 0 0 0
0 0 1 1 0
0 1 0 1 0
0 1 1 0 1
1 0 0 1 0
1 0 1 0 1
1 1 0 0 1
1 1 1 1 1
Additionneur
élémentaire
𝐴𝑖
𝐵𝑖
𝑅𝑖−1
𝑅𝑖
𝑆𝑖
LES CIRCUIT ARITHMEITIQUE 7
 Méthode II
 Tables de Karnough :
Pour 𝑆𝑖 :
𝐴𝑖 𝐵𝑖
𝑅𝑖−1
00 01 11 10
0 0 1 0 1
1 1 0 1 0
Pour 𝑅𝑖 :
𝐴𝑖 𝐵𝑖
𝑅𝑖−1
00 01 11 10
0 0 0 1 0
1 0 1 1 1
Alors on a directement après simplification les fonctions suivant :
𝑆𝑖 = 𝐴𝑖 ⊕ 𝐵𝑖 ⊕ 𝑅𝑖−1 . 𝑅𝑖 = 𝑎𝑖 𝑏𝑖 + 𝑅𝑖−1(𝑎𝑖 ⊕ 𝑏𝑖)
 logigramme
Maintenu peut réaliser logigramme de circuit additionneur-élémentaire en la figure_4 :
Figure_4 .schéma de circuit additionné élémentaire
1
2⁄ ADD
𝑆𝑖
1
2⁄ ADD
𝑅𝑖−1 𝐴𝑖 𝐵𝑖
𝑅𝑖1
2⁄ ADD
𝑆𝑖
LES CIRCUIT ARITHMEITIQUE 8
3. Le Soustracteur
Il n'y a pas de circuit soustracteur dans un processeur parce que l'on peut implémenter
la soustraction à l'aide de l'additionneur avec des modifications mineures. Pour ce faire, on
exploite les propriétés du complément à 2 et le fait que le bit de poids faible de
l'additionneur n'a pas de retenue d'entrée
 Réalisation d’un Demi-soustracteur de deux bits :
 Ecrivons la table de vérité de celui-ci :
 Alors on peut facilement déduire l’équation du cette circuit :
{
𝐷 = 𝑎0̅̅̅ . 𝑏0 + 𝑎0 𝑏0 = 𝑎0 ⊕ 𝑏0
𝑅 = 𝑎0 𝑏0
Ce qui peut être réalisé par le circuit schématisé sur le logigramme de figure_5 ci-
dessous :
Figure_5.schéma de circuit ½ soustracteur
𝑏0 𝑎0 D R
0 0 0 0
0 1 1 1
1 0 1 0
1 1 0 0
𝑏0
D
𝑎0
R
LES CIRCUIT ARITHMEITIQUE 9
 Réalisation d’un soustracteur de deux mots de même poids en tenant compte de la
retenue précédente :
 Table de vérité
1 𝑒𝑟𝑒
Ecrivons la table de vérité de celui-ci :
𝑪𝒊−𝟏 𝒃𝒊 𝒂𝒊 𝑫𝒊 𝑪𝒊
0 0 0 0 0
0 0 1 1 0
0 1 0 1 1
0 1 1 0 0
1 0 0 1 1
1 0 1 0 0
1 1 0 0 1
1 1 1 1 1
 Les équations :
{
𝐷𝑖 = (𝑎𝑖 ⊕ 𝑏𝑖) ⊕ 𝐶𝑖−1
𝐶𝑖 = 𝑎𝑖 . 𝑏𝑖 + 𝐶𝑖−1 (𝑎𝑖 +𝑏𝑖 )
 le logigramme de circuit dans la figure_6 :
Figure_6 schéma de circuit soustracteur élémentaire
𝑎𝑖
𝑏𝑖
𝐶𝑖−1
𝐶𝑖
𝐷𝑖
LES CIRCUIT ARITHMEITIQUE 10
4. Le circuit V.A :
 Table de vérité : soit les entrées 〈𝐴 , 𝐵 , 𝐶 〉 et les sorties 〈𝐿1 , 𝐿2 〉
Comme nous avons vu et essayé dans laboratoire, nous obtenu le table suivant :
On remarque que est le même table de circuit additionner-élémentaire.
Alors le rôle de ce circuit V.A est le même de circuit additionner-élémentaire.
 Réaliser un circuit capable de faire la somme de 2 mots de pois 2 bits avec 2 circuits
V.A :
Soit 2 mots 〈𝐴 𝑒𝑡 𝐵〉 de pois 2 bits. {
𝑎0 𝑎1
𝑏0 𝑏1
. Et en utilisons 2 circuit logique V.A pour ça .comme
le schéma dans la figure suivant :
Figure_7.schéma de 2 circuits logique V.A
𝐴 𝐵 𝐶 𝐿1 𝐿2
0 0 0 0 0
0 0 1 1 0
0 1 0 1 0
0 1 1 0 1
1 0 0 1 0
1 0 1 0 1
1 1 0 0 1
1 1 1 1 1
1 𝑒𝑟𝑒
𝑉. 𝐴
2 𝑒𝑚𝑒
𝑉. 𝐴
𝑅𝑖−1 𝐴0 𝐵0
𝑆0
𝑅1
𝑆1
𝑅2
LES CIRCUIT ARITHMEITIQUE 11
5. Travail théorique
 Additionner de 2 mots avec 3 bits :
Un additionneur sur 3 bits est un circuit qui permet de faire l’addition de deux nombres
A et B de 3 bits chacun : {
𝐴 = 𝐴0 𝐴1 𝐴2
𝐵 = 𝐵0 𝐵1 𝐵2
.
Et bien sûr en plus il tient en compte de la retenu entrante.
Alors on ici 6 entrées plus retenu donc on a 7 entrées en total.
Et en sorties on va avoir le résultat sur 3 bits ainsi que la retenu ‘4 bits de sorties’
Alors on an un circuit de 7 entrées et 4 sorties.
Pour obtenir l’équation de ce circuit en peut utiliser autre facile méthode (pas table de
vérité par ce que on a 27
= 128 !!!)
Il faut trouver une solution plus facile et plus efficace pour concevoir ce circuit.
Solution
Lorsque on fait l’addition en binaire, on additionne bit par bit en commençant à partir
du poids fiable (LSB) et à chaque fois on propage la retenue sortante au bit du rang supérieur
L’addition sur un bit peut se faire par un additionneur complet sur 1 bit.
Et à partir des Additionneurs Complets ou bien élémentaire (AC), il Est facile d'effectuer
l'ajout de deux de
Nombres binaires à n bits. Comme le Montre le montage de la méthode ci-Dessous
.
LES CIRCUIT ARITHMEITIQUE 12
 Circuit d’implantation du additionner 2 mots de 3 bits
figure_8
Exemple utilisé :
A = 1 0 0, B = 1 0 1
S = A + B= 1 0 0 1 dans ce case 𝑅3 = 𝑆3 𝑏′′
𝑖𝑡 𝑁°4′′
Nous remarquant que il y a 3 additionner ou bien {𝑽. 𝑨} dans ce circuit donc en peut
obtenir un additionner de 2 mots de 3 bits avec 2 VA circuit.
𝑅0
𝑆0
𝐴0
𝑅1𝐵0
𝐴1
𝐵1
𝑆1
𝑅2
𝐴2
𝐵2
𝑆2
𝑅3
LES CIRCUIT ARITHMEITIQUE 13
 Soustracteur de 2 mots avec 3 bits :
Dans ce circuit en peut utiliser la même méthode d’additionner et simplement en va
obtenir le circuit dans la figure_9 ci-dessous :
Figure_9
Exemple utilisé :
A = 1 0 0, B = 0 1 1, S = A - B. S = 0 0 1
𝐴0
𝐶𝑖−1
𝑆0
𝐵0
𝐶1
𝐴1
𝑆1
𝐶2
𝐵1
𝐴2
𝐵2
𝑆2
𝐶3

Contenu connexe

Tendances

Polycopié Electronique de puissance avec Matlab Simulink.pdf
Polycopié Electronique de puissance avec Matlab Simulink.pdfPolycopié Electronique de puissance avec Matlab Simulink.pdf
Polycopié Electronique de puissance avec Matlab Simulink.pdfYoussefOumhella

Tp matlab dc machines partie 1
Tp matlab dc machines partie 1Tp matlab dc machines partie 1
Tp matlab dc machines partie 1babaoui mohamed

Merise+ +exercices+mcd+-+corrigés
Merise+ +exercices+mcd+-+corrigésMerise+ +exercices+mcd+-+corrigés
Merise+ +exercices+mcd+-+corrigésMajid CHADAD

Travaux dirigés 1: algorithme & structures de données (corrigés)
Travaux dirigés 1: algorithme & structures de données (corrigés)Travaux dirigés 1: algorithme & structures de données (corrigés)
Travaux dirigés 1: algorithme & structures de données (corrigés)Ines Ouaz

124776153 td-automatique-1 a-jmd-2011
124776153 td-automatique-1 a-jmd-2011124776153 td-automatique-1 a-jmd-2011
124776153 td-automatique-1 a-jmd-2011sunprass

Electronique de puissance
Electronique de puissanceElectronique de puissance
Electronique de puissancebadr zaimi

Cours algorithme
Cours algorithmeCours algorithme
Cours algorithmebadr zaimi

Exercices corriges en electricite triphase
Exercices corriges en electricite triphaseExercices corriges en electricite triphase
Exercices corriges en electricite triphasemorin moli

Chapitre 1 Représentation d'état des systèmes linéaires
Chapitre 1 Représentation d'état des systèmes linéaires Chapitre 1 Représentation d'état des systèmes linéaires
Chapitre 1 Représentation d'état des systèmes linéaires sarah Benmerzouk

2 correction des systèmes asservis
2 correction des systèmes asservis2 correction des systèmes asservis
2 correction des systèmes asservisRachid Lajouad

Tp n6 les compteurs
Tp n6 les compteursTp n6 les compteurs
Tp n6 les compteursHatem Jebali

Les automates-programmables-industriels
Les automates-programmables-industrielsLes automates-programmables-industriels
Les automates-programmables-industrielsOUSSAMAMELIK

Exercices corrigés-sur-convertisseurs-statiques-2-bac-science-d ingénieur
Exercices corrigés-sur-convertisseurs-statiques-2-bac-science-d ingénieurExercices corrigés-sur-convertisseurs-statiques-2-bac-science-d ingénieur
Exercices corrigés-sur-convertisseurs-statiques-2-bac-science-d ingénieurzahir99

INTRODUCTION A LA LOGIQUE SEQUENTIELLE
INTRODUCTION A LA LOGIQUE SEQUENTIELLEINTRODUCTION A LA LOGIQUE SEQUENTIELLE
INTRODUCTION A LA LOGIQUE SEQUENTIELLEsarah Benmerzouk


Tendances (20)

Transformateurs
TransformateursTransformateurs
Transformateurs

Polycopié Electronique de puissance avec Matlab Simulink.pdf
Polycopié Electronique de puissance avec Matlab Simulink.pdfPolycopié Electronique de puissance avec Matlab Simulink.pdf
Polycopié Electronique de puissance avec Matlab Simulink.pdf

Presentation automatisme
Presentation automatismePresentation automatisme
Presentation automatisme

Tp matlab dc machines partie 1
Tp matlab dc machines partie 1Tp matlab dc machines partie 1
Tp matlab dc machines partie 1

Merise+ +exercices+mcd+-+corrigés
Merise+ +exercices+mcd+-+corrigésMerise+ +exercices+mcd+-+corrigés
Merise+ +exercices+mcd+-+corrigés

Regulation PI
Regulation PIRegulation PI
Regulation PI

Travaux dirigés 1: algorithme & structures de données (corrigés)
Travaux dirigés 1: algorithme & structures de données (corrigés)Travaux dirigés 1: algorithme & structures de données (corrigés)
Travaux dirigés 1: algorithme & structures de données (corrigés)

01 correction-td smia-s2-info2
01 correction-td smia-s2-info201 correction-td smia-s2-info2
01 correction-td smia-s2-info2

124776153 td-automatique-1 a-jmd-2011
124776153 td-automatique-1 a-jmd-2011124776153 td-automatique-1 a-jmd-2011
124776153 td-automatique-1 a-jmd-2011

Electronique de puissance
Electronique de puissanceElectronique de puissance
Electronique de puissance

Ener1 - CM2 - Triphasé
Ener1 - CM2 - TriphaséEner1 - CM2 - Triphasé
Ener1 - CM2 - Triphasé

Cours algorithme
Cours algorithmeCours algorithme
Cours algorithme

Exercices corriges en electricite triphase
Exercices corriges en electricite triphaseExercices corriges en electricite triphase
Exercices corriges en electricite triphase

Chapitre 1 Représentation d'état des systèmes linéaires
Chapitre 1 Représentation d'état des systèmes linéaires Chapitre 1 Représentation d'état des systèmes linéaires
Chapitre 1 Représentation d'état des systèmes linéaires

2 correction des systèmes asservis
2 correction des systèmes asservis2 correction des systèmes asservis
2 correction des systèmes asservis

Tp n6 les compteurs
Tp n6 les compteursTp n6 les compteurs
Tp n6 les compteurs

Ener1 - CM1 - Monophasé
Ener1 - CM1 - MonophaséEner1 - CM1 - Monophasé
Ener1 - CM1 - Monophasé

Les automates-programmables-industriels
Les automates-programmables-industrielsLes automates-programmables-industriels
Les automates-programmables-industriels

Exercices corrigés-sur-convertisseurs-statiques-2-bac-science-d ingénieur
Exercices corrigés-sur-convertisseurs-statiques-2-bac-science-d ingénieurExercices corrigés-sur-convertisseurs-statiques-2-bac-science-d ingénieur
Exercices corrigés-sur-convertisseurs-statiques-2-bac-science-d ingénieur

INTRODUCTION A LA LOGIQUE SEQUENTIELLE
INTRODUCTION A LA LOGIQUE SEQUENTIELLEINTRODUCTION A LA LOGIQUE SEQUENTIELLE
INTRODUCTION A LA LOGIQUE SEQUENTIELLE


Similaire à TP Compteurs - logique combinatoire

Les circuits combinatoires
Les circuits combinatoires Les circuits combinatoires
Les circuits combinatoires wafawafa52

Les symboles des portes logiques
Les symboles des portes logiquesLes symboles des portes logiques
Les symboles des portes logiquesmorin moli

17281795 commande-d-une-machine-a-courant-continu-a-vitesse-variable
17281795 commande-d-une-machine-a-courant-continu-a-vitesse-variable17281795 commande-d-une-machine-a-courant-continu-a-vitesse-variable
17281795 commande-d-une-machine-a-courant-continu-a-vitesse-variableMayssa Rjaibia

correcteur PI asservissement pour les systeme asservi
correcteur PI asservissement pour les systeme asservicorrecteur PI asservissement pour les systeme asservi
correcteur PI asservissement pour les systeme asservifanantenanarajaonisa

Transmittance complexe - Fonction de transfert
Transmittance complexe - Fonction de transfertTransmittance complexe - Fonction de transfert
Transmittance complexe - Fonction de transfertPeronnin Eric

Ch3 algebreboole
Ch3 algebrebooleCh3 algebreboole
Ch3 algebreboolemickel iron

Ch3 algebreboole
Ch3 algebrebooleCh3 algebreboole
Ch3 algebreboolemickel iron

Ch1 circuits logiques_p1_combinatoire-v3
Ch1 circuits logiques_p1_combinatoire-v3Ch1 circuits logiques_p1_combinatoire-v3
Ch1 circuits logiques_p1_combinatoire-v3linuxscout

Exercices corrigés sur le gradateur triphasé
 Exercices corrigés sur le gradateur triphasé Exercices corrigés sur le gradateur triphasé
Exercices corrigés sur le gradateur triphasémorin moli

Télécharger Exercices corrigés sur le gradateur triphasé
Télécharger Exercices corrigés sur le gradateur triphaséTélécharger Exercices corrigés sur le gradateur triphasé
Télécharger Exercices corrigés sur le gradateur triphasémorin moli

Circuits Chp.2 MéThodes D
Circuits  Chp.2  MéThodes DCircuits  Chp.2  MéThodes D
Circuits Chp.2 MéThodes DChafik Cf

Circuits chp.2 méthodes d'étude des circuits
Circuits chp.2 méthodes d'étude des circuitsCircuits chp.2 méthodes d'étude des circuits
Circuits chp.2 méthodes d'étude des circuitsChafik Cf

ch4_circuitscombinatoires.ppt
ch4_circuitscombinatoires.pptch4_circuitscombinatoires.ppt
ch4_circuitscombinatoires.pptamine17157

Algebre de-boole-et-portes-logiques
Algebre de-boole-et-portes-logiquesAlgebre de-boole-et-portes-logiques
Algebre de-boole-et-portes-logiquesLily Babou

Algebre de-boole-et-portes-logiques
Algebre de-boole-et-portes-logiquesAlgebre de-boole-et-portes-logiques
Algebre de-boole-et-portes-logiquesLily Babou

Td dimensionnenemt d'arbre
Td dimensionnenemt d'arbreTd dimensionnenemt d'arbre
Td dimensionnenemt d'arbreYoussef Trimech


Similaire à TP Compteurs - logique combinatoire (20)

Les circuits combinatoires
Les circuits combinatoires Les circuits combinatoires
Les circuits combinatoires

Ds 2006 2011
Ds 2006 2011Ds 2006 2011
Ds 2006 2011

Td logique
Td logiqueTd logique
Td logique

Les symboles des portes logiques
Les symboles des portes logiquesLes symboles des portes logiques
Les symboles des portes logiques

17281795 commande-d-une-machine-a-courant-continu-a-vitesse-variable
17281795 commande-d-une-machine-a-courant-continu-a-vitesse-variable17281795 commande-d-une-machine-a-courant-continu-a-vitesse-variable
17281795 commande-d-une-machine-a-courant-continu-a-vitesse-variable

correcteur PI asservissement pour les systeme asservi
correcteur PI asservissement pour les systeme asservicorrecteur PI asservissement pour les systeme asservi
correcteur PI asservissement pour les systeme asservi

Transmittance complexe - Fonction de transfert
Transmittance complexe - Fonction de transfertTransmittance complexe - Fonction de transfert
Transmittance complexe - Fonction de transfert

Ch3 algebreboole
Ch3 algebrebooleCh3 algebreboole
Ch3 algebreboole

Ch3 algebreboole
Ch3 algebrebooleCh3 algebreboole
Ch3 algebreboole

6 porteslogiques
6 porteslogiques6 porteslogiques
6 porteslogiques

Ch1 circuits logiques_p1_combinatoire-v3
Ch1 circuits logiques_p1_combinatoire-v3Ch1 circuits logiques_p1_combinatoire-v3
Ch1 circuits logiques_p1_combinatoire-v3

Chap6
Chap6Chap6
Chap6

Exercices corrigés sur le gradateur triphasé
 Exercices corrigés sur le gradateur triphasé Exercices corrigés sur le gradateur triphasé
Exercices corrigés sur le gradateur triphasé

Télécharger Exercices corrigés sur le gradateur triphasé
Télécharger Exercices corrigés sur le gradateur triphaséTélécharger Exercices corrigés sur le gradateur triphasé
Télécharger Exercices corrigés sur le gradateur triphasé

Circuits Chp.2 MéThodes D
Circuits  Chp.2  MéThodes DCircuits  Chp.2  MéThodes D
Circuits Chp.2 MéThodes D

Circuits chp.2 méthodes d'étude des circuits
Circuits chp.2 méthodes d'étude des circuitsCircuits chp.2 méthodes d'étude des circuits
Circuits chp.2 méthodes d'étude des circuits

ch4_circuitscombinatoires.ppt
ch4_circuitscombinatoires.pptch4_circuitscombinatoires.ppt
ch4_circuitscombinatoires.ppt

Algebre de-boole-et-portes-logiques
Algebre de-boole-et-portes-logiquesAlgebre de-boole-et-portes-logiques
Algebre de-boole-et-portes-logiques

Algebre de-boole-et-portes-logiques
Algebre de-boole-et-portes-logiquesAlgebre de-boole-et-portes-logiques
Algebre de-boole-et-portes-logiques

Td dimensionnenemt d'arbre
Td dimensionnenemt d'arbreTd dimensionnenemt d'arbre
Td dimensionnenemt d'arbre


Dernier

MARTYRS DE TURQUIE – une histoire de persécution chrétienne en Anatolie.pptx
MARTYRS DE TURQUIE – une histoire de persécution chrétienne en Anatolie.pptxMARTYRS DE TURQUIE – une histoire de persécution chrétienne en Anatolie.pptx
MARTYRS DE TURQUIE – une histoire de persécution chrétienne en Anatolie.pptxMartin M Flynn

Fiche - Accompagnement du travail coopératif au sein d’une équipe d’enseignan...
Fiche - Accompagnement du travail coopératif au sein d’une équipe d’enseignan...Fiche - Accompagnement du travail coopératif au sein d’une équipe d’enseignan...
Fiche - Accompagnement du travail coopératif au sein d’une équipe d’enseignan...Pedago Lu

Présentation sur les Risques Électriques et Leur Prévention en Algérie
Présentation sur les Risques Électriques et Leur Prévention en AlgériePrésentation sur les Risques Électriques et Leur Prévention en Algérie
Présentation sur les Risques Électriques et Leur Prévention en AlgérieSeifTech

EL KATRY Reem: Proposition de Programme Artistique et Exposition pour les Écoles
EL KATRY Reem: Proposition de Programme Artistique et Exposition pour les ÉcolesEL KATRY Reem: Proposition de Programme Artistique et Exposition pour les Écoles
EL KATRY Reem: Proposition de Programme Artistique et Exposition pour les ÉcolesSOLIANAEvelyne

Quitter la nuit. pptx
Quitter        la             nuit.   pptxQuitter        la             nuit.   pptx
Quitter la nuit. pptxTxaruka

Decret-n°19-10-du-23-janvier-2019-reglementant-lexportation-des-déchets-spéci...
Decret-n°19-10-du-23-janvier-2019-reglementant-lexportation-des-déchets-spéci...Decret-n°19-10-du-23-janvier-2019-reglementant-lexportation-des-déchets-spéci...
Decret-n°19-10-du-23-janvier-2019-reglementant-lexportation-des-déchets-spéci...zidani2

Gestion des flux de trésorerie dans les entreprises
Gestion des flux de trésorerie dans les entreprisesGestion des flux de trésorerie dans les entreprises
Gestion des flux de trésorerie dans les entreprisesHamdConseil

Webinaire Technologia | DAX : nouvelles fonctions
Webinaire Technologia | DAX : nouvelles fonctionsWebinaire Technologia | DAX : nouvelles fonctions
Webinaire Technologia | DAX : nouvelles fonctionsTechnologia Formation

Présentation Webinaire Cohésion - Concevoir et mettre en place une CMDB, comm...
Présentation Webinaire Cohésion - Concevoir et mettre en place une CMDB, comm...Présentation Webinaire Cohésion - Concevoir et mettre en place une CMDB, comm...
Présentation Webinaire Cohésion - Concevoir et mettre en place une CMDB, comm...Technologia Formation

Comment enseigner la langue française en Colombie?
Comment enseigner la langue française en Colombie?Comment enseigner la langue française en Colombie?
Comment enseigner la langue française en Colombie?sashaflor182

Système National de Santé au- Maroc-(2017)."pdf"
Système National de Santé au- Maroc-(2017)."pdf"Système National de Santé au- Maroc-(2017)."pdf"
Système National de Santé au- Maroc-(2017)."pdf"tachakourtzineb

PLANNING HEBDO ET CR LYCEE COUDON 21 MAI2024
PLANNING HEBDO ET CR LYCEE COUDON 21 MAI2024PLANNING HEBDO ET CR LYCEE COUDON 21 MAI2024
PLANNING HEBDO ET CR LYCEE COUDON 21 MAI2024frizzole


Dernier (12)

MARTYRS DE TURQUIE – une histoire de persécution chrétienne en Anatolie.pptx
MARTYRS DE TURQUIE – une histoire de persécution chrétienne en Anatolie.pptxMARTYRS DE TURQUIE – une histoire de persécution chrétienne en Anatolie.pptx
MARTYRS DE TURQUIE – une histoire de persécution chrétienne en Anatolie.pptx

Fiche - Accompagnement du travail coopératif au sein d’une équipe d’enseignan...
Fiche - Accompagnement du travail coopératif au sein d’une équipe d’enseignan...Fiche - Accompagnement du travail coopératif au sein d’une équipe d’enseignan...
Fiche - Accompagnement du travail coopératif au sein d’une équipe d’enseignan...

Présentation sur les Risques Électriques et Leur Prévention en Algérie
Présentation sur les Risques Électriques et Leur Prévention en AlgériePrésentation sur les Risques Électriques et Leur Prévention en Algérie
Présentation sur les Risques Électriques et Leur Prévention en Algérie

EL KATRY Reem: Proposition de Programme Artistique et Exposition pour les Écoles
EL KATRY Reem: Proposition de Programme Artistique et Exposition pour les ÉcolesEL KATRY Reem: Proposition de Programme Artistique et Exposition pour les Écoles
EL KATRY Reem: Proposition de Programme Artistique et Exposition pour les Écoles

Quitter la nuit. pptx
Quitter        la             nuit.   pptxQuitter        la             nuit.   pptx
Quitter la nuit. pptx

Decret-n°19-10-du-23-janvier-2019-reglementant-lexportation-des-déchets-spéci...
Decret-n°19-10-du-23-janvier-2019-reglementant-lexportation-des-déchets-spéci...Decret-n°19-10-du-23-janvier-2019-reglementant-lexportation-des-déchets-spéci...
Decret-n°19-10-du-23-janvier-2019-reglementant-lexportation-des-déchets-spéci...

Gestion des flux de trésorerie dans les entreprises
Gestion des flux de trésorerie dans les entreprisesGestion des flux de trésorerie dans les entreprises
Gestion des flux de trésorerie dans les entreprises

Webinaire Technologia | DAX : nouvelles fonctions
Webinaire Technologia | DAX : nouvelles fonctionsWebinaire Technologia | DAX : nouvelles fonctions
Webinaire Technologia | DAX : nouvelles fonctions

Présentation Webinaire Cohésion - Concevoir et mettre en place une CMDB, comm...
Présentation Webinaire Cohésion - Concevoir et mettre en place une CMDB, comm...Présentation Webinaire Cohésion - Concevoir et mettre en place une CMDB, comm...
Présentation Webinaire Cohésion - Concevoir et mettre en place une CMDB, comm...

Comment enseigner la langue française en Colombie?
Comment enseigner la langue française en Colombie?Comment enseigner la langue française en Colombie?
Comment enseigner la langue française en Colombie?

Système National de Santé au- Maroc-(2017)."pdf"
Système National de Santé au- Maroc-(2017)."pdf"Système National de Santé au- Maroc-(2017)."pdf"
Système National de Santé au- Maroc-(2017)."pdf"

PLANNING HEBDO ET CR LYCEE COUDON 21 MAI2024
PLANNING HEBDO ET CR LYCEE COUDON 21 MAI2024PLANNING HEBDO ET CR LYCEE COUDON 21 MAI2024
PLANNING HEBDO ET CR LYCEE COUDON 21 MAI2024


TP Compteurs - logique combinatoire

  • 1. LES CIRCUIT ARITHMEITIQUE 1 I. Introduction  Dans un circuit combinatoire l’état des sorties est uniquement fonction de l’état des variables d’entée. Cet état reste stable tant que l’état des variables d’entée n’est pas modifié. La sortie d’un circuit combinatoire est une fonction booléenne de ses entrées Objectif de TP  Apprendre les circuits combinatoires arithmétiques  Apprendre la structure de quelques circuits combinatoires souvent utilisés.  Apprendre comment utiliser des circuits combinatoires pour concevoir d’autres circuits plus complexes  réaliser des opérations arithmétiques de base (addition, comparaison, soustraction,..), et cela avec l’implantation dans le digital traîner Et pour ce TP on utilise :  Logique simulateur Crocodile Physic  Symboles du logiciel : Port Symboles Entrées logique Sorties logique AND XOR OR NOT
  • 2. LES CIRCUIT ARITHMEITIQUE 2 II. Manipulation 1. Comparateurs Le comparateur est un circuit arithmétique permettant de comparer deux nombres binaires A et B. A et B doivent avoir la même longueur (nombre de bits). On cherche à savoir Si A > B, A < B ou A = B. On comprend donc que le circuit répond à une question à trois choix.  Réalisation d’un comparateur de 2 nombres de 1 bit (a, b) : Soit 2 entrées a et b, et 3 sorties {S0, S1, S2} . : Avec : { 𝑆0 = 1, 𝑆𝑖 𝑎 = 𝑏 𝑆1 = 1, 𝑆𝑖 𝑎 > 𝑏 𝑆2 = 1, 𝑆𝑖 𝑎 < 𝑏 On peut dresser la table de vérité de ce circuit. On a 2 entées alors est possibilité { 22 } des résultats, résumé on table ci-dessous. A partir cette table de vérité on peut déduire les expressions de ces circuits logique : { 𝑆0 = 𝑎 ⊕ 𝑏 = 𝑎𝑏 + 𝑎̅𝑏 = 𝑆1+𝑆2 𝑆1 = 𝑎 𝑏 𝑆2 = 𝑎 𝑏  Schéma de circuit comparateur : Figure 1 Schéma de circuit logique comparateur 2 bits a b 𝑺 𝟎 𝑺 𝟏 𝑺 𝟐 0 0 1 0 0 0 1 0 0 1 1 0 0 1 0 1 1 1 0 0 𝑺 𝟐 𝑺 𝟏 𝑺 𝟎
  • 3. LES CIRCUIT ARITHMEITIQUE 3  Réalisation d’un Comparateur de 2 nombres de 2 bit (A, B) : 1ere . On a quelques conditions en ce circuit 𝑆𝑜𝑖𝑡 { 𝐴 = 𝑎0 , 𝑎1 𝐵 = 𝑏0 , 𝑏1 . 𝐸𝑠𝑡 { 𝑆0 = 1, 𝑆𝑖 𝐴 = 𝐵 𝑆1 = 1, 𝑆𝑖 𝑎1 > 𝑏1 𝑜𝑢 𝑎1 = 𝑏1 𝑒𝑡 𝑎0 > 𝑏0 𝑆2 = 1, 𝑆𝑖 𝑎1 < 𝑏1 𝑜𝑢 𝑎1 = 𝑏1 𝑒𝑡 𝑎0 < 𝑏0  On va dresser la table de vérité  Donc on peut déduire les expressions logiques 𝑆1 (A > B): { 𝑎1 > 𝑏1 𝑜𝑢 𝑎0 > 𝑏0 𝑒𝑡 𝑎1 = 𝑏1 danc soit la fonction :𝑆1 = 𝑎1 𝑏̅1 + (𝑎1 ⊕ 𝑏1)(𝑏0 𝑎0) 𝑆2 (A < B):{ 𝑎1 < 𝑏1 𝑜𝑢 𝑎0 < 𝑏0 𝑒𝑡 𝑎1 = 𝑏1 On, a la fonction :𝑆2 = 𝑏1 𝑎̅1 + (𝑎1 ⊕ 𝑏1)(𝑎0 𝑏0) A B 𝑺 𝟏 𝑺 𝟐 𝑺 𝟎 𝒂 𝟎 𝒂 𝟏 𝒃 𝟎 𝒃 𝟏 0 0 0 0 0 0 1 0 0 0 1 0 1 0 0 0 1 0 0 1 0 0 0 1 1 0 1 0 0 1 0 0 1 0 0 0 1 0 1 0 0 1 0 1 1 0 1 0 0 0 1 1 1 0 1 0 1 0 0 0 1 0 0 1 0 0 1 0 1 0 1 0 1 0 0 0 1 1 0 1 1 0 1 0 1 1 0 0 1 0 0 1 1 0 1 1 0 0 1 1 1 0 1 0 0 1 1 1 1 0 0 1
  • 4. LES CIRCUIT ARITHMEITIQUE 4 𝑆0 (A = B): { 𝑎1 = 𝑏1 𝑒𝑡 𝑎0 = 𝑏0 On a soit la fonction :𝑆0 = (𝑎1 ⊕ 𝑏1)(𝑎0 ⊕ 𝑏0)  Alors le schéma logigramme de ce circuit sera en la figure 2 ci-dessous : .Figure 2 Schéma de circuit logique comparateur 2 mots 2 bits 𝑎1 𝑏1 𝑎0 𝑏0 𝑆0 𝑆1 𝑆2
  • 5. LES CIRCUIT ARITHMEITIQUE 5 2. Additionner : Un additionneur est un circuit capable de faire l’addition de deux nombre de n bits. Une addition génère deux résultats : la somme et la retenue Commençons par demi-additionner.  Demi-additionner Ce circuit, qui permettrait d'effectuer l'addition des deux bits de plus bas poids est appelé demi-additionneur.  Réalisation d’un Demi additionneur de 2 nombres de 1 bit (a, b)  Ecrivons la table de vérité de celui-ci : 𝒂 𝟎 𝒃 𝟎 S R 0 0 0 0 0 1 1 0 1 0 1 0 1 1 1 1  On déduire alors les expressions du {S, R} { 𝑆 = 𝑎0̅̅̅ 𝑏0 + 𝑎0 𝑏0 ̅̅̅ = 𝑎0 ⊕ 𝑏0 𝑅 = 𝑎0 𝑏0 Ce qui peut être réalisé par le circuit schématisé sur le logigramme de la figure_3 celui-ci : Figure_3. Schéma de circuit semi-additionner
  • 6. LES CIRCUIT ARITHMEITIQUE 6  Réalisation d’un additionneur de 2 bits de même poids en tenant compte de la retenue précédente.  Ecrivons la table de vérité de celui-ci : Il y a deux méthodes pour obtenir les équations de ce circuit  Méthode I  Analytique : Alors l’expression de la somme 𝑆i est : Et l’expression de la retenue 𝑅𝑖 : 𝐴𝑖 𝐵𝑖 𝑅𝑖−1 𝑆𝑖 𝑅𝑖 0 0 0 0 0 0 0 1 1 0 0 1 0 1 0 0 1 1 0 1 1 0 0 1 0 1 0 1 0 1 1 1 0 0 1 1 1 1 1 1 Additionneur élémentaire 𝐴𝑖 𝐵𝑖 𝑅𝑖−1 𝑅𝑖 𝑆𝑖
  • 7. LES CIRCUIT ARITHMEITIQUE 7  Méthode II  Tables de Karnough : Pour 𝑆𝑖 : 𝐴𝑖 𝐵𝑖 𝑅𝑖−1 00 01 11 10 0 0 1 0 1 1 1 0 1 0 Pour 𝑅𝑖 : 𝐴𝑖 𝐵𝑖 𝑅𝑖−1 00 01 11 10 0 0 0 1 0 1 0 1 1 1 Alors on a directement après simplification les fonctions suivant : 𝑆𝑖 = 𝐴𝑖 ⊕ 𝐵𝑖 ⊕ 𝑅𝑖−1 . 𝑅𝑖 = 𝑎𝑖 𝑏𝑖 + 𝑅𝑖−1(𝑎𝑖 ⊕ 𝑏𝑖)  logigramme Maintenu peut réaliser logigramme de circuit additionneur-élémentaire en la figure_4 : Figure_4 .schéma de circuit additionné élémentaire 1 2⁄ ADD 𝑆𝑖 1 2⁄ ADD 𝑅𝑖−1 𝐴𝑖 𝐵𝑖 𝑅𝑖1 2⁄ ADD 𝑆𝑖
  • 8. LES CIRCUIT ARITHMEITIQUE 8 3. Le Soustracteur Il n'y a pas de circuit soustracteur dans un processeur parce que l'on peut implémenter la soustraction à l'aide de l'additionneur avec des modifications mineures. Pour ce faire, on exploite les propriétés du complément à 2 et le fait que le bit de poids faible de l'additionneur n'a pas de retenue d'entrée  Réalisation d’un Demi-soustracteur de deux bits :  Ecrivons la table de vérité de celui-ci :  Alors on peut facilement déduire l’équation du cette circuit : { 𝐷 = 𝑎0̅̅̅ . 𝑏0 + 𝑎0 𝑏0 = 𝑎0 ⊕ 𝑏0 𝑅 = 𝑎0 𝑏0 Ce qui peut être réalisé par le circuit schématisé sur le logigramme de figure_5 ci- dessous : Figure_5.schéma de circuit ½ soustracteur 𝑏0 𝑎0 D R 0 0 0 0 0 1 1 1 1 0 1 0 1 1 0 0 𝑏0 D 𝑎0 R
  • 9. LES CIRCUIT ARITHMEITIQUE 9  Réalisation d’un soustracteur de deux mots de même poids en tenant compte de la retenue précédente :  Table de vérité 1 𝑒𝑟𝑒 Ecrivons la table de vérité de celui-ci : 𝑪𝒊−𝟏 𝒃𝒊 𝒂𝒊 𝑫𝒊 𝑪𝒊 0 0 0 0 0 0 0 1 1 0 0 1 0 1 1 0 1 1 0 0 1 0 0 1 1 1 0 1 0 0 1 1 0 0 1 1 1 1 1 1  Les équations : { 𝐷𝑖 = (𝑎𝑖 ⊕ 𝑏𝑖) ⊕ 𝐶𝑖−1 𝐶𝑖 = 𝑎𝑖 . 𝑏𝑖 + 𝐶𝑖−1 (𝑎𝑖 +𝑏𝑖 )  le logigramme de circuit dans la figure_6 : Figure_6 schéma de circuit soustracteur élémentaire 𝑎𝑖 𝑏𝑖 𝐶𝑖−1 𝐶𝑖 𝐷𝑖
  • 10. LES CIRCUIT ARITHMEITIQUE 10 4. Le circuit V.A :  Table de vérité : soit les entrées 〈𝐴 , 𝐵 , 𝐶 〉 et les sorties 〈𝐿1 , 𝐿2 〉 Comme nous avons vu et essayé dans laboratoire, nous obtenu le table suivant : On remarque que est le même table de circuit additionner-élémentaire. Alors le rôle de ce circuit V.A est le même de circuit additionner-élémentaire.  Réaliser un circuit capable de faire la somme de 2 mots de pois 2 bits avec 2 circuits V.A : Soit 2 mots 〈𝐴 𝑒𝑡 𝐵〉 de pois 2 bits. { 𝑎0 𝑎1 𝑏0 𝑏1 . Et en utilisons 2 circuit logique V.A pour ça .comme le schéma dans la figure suivant : Figure_7.schéma de 2 circuits logique V.A 𝐴 𝐵 𝐶 𝐿1 𝐿2 0 0 0 0 0 0 0 1 1 0 0 1 0 1 0 0 1 1 0 1 1 0 0 1 0 1 0 1 0 1 1 1 0 0 1 1 1 1 1 1 1 𝑒𝑟𝑒 𝑉. 𝐴 2 𝑒𝑚𝑒 𝑉. 𝐴 𝑅𝑖−1 𝐴0 𝐵0 𝑆0 𝑅1 𝑆1 𝑅2
  • 11. LES CIRCUIT ARITHMEITIQUE 11 5. Travail théorique  Additionner de 2 mots avec 3 bits : Un additionneur sur 3 bits est un circuit qui permet de faire l’addition de deux nombres A et B de 3 bits chacun : { 𝐴 = 𝐴0 𝐴1 𝐴2 𝐵 = 𝐵0 𝐵1 𝐵2 . Et bien sûr en plus il tient en compte de la retenu entrante. Alors on ici 6 entrées plus retenu donc on a 7 entrées en total. Et en sorties on va avoir le résultat sur 3 bits ainsi que la retenu ‘4 bits de sorties’ Alors on an un circuit de 7 entrées et 4 sorties. Pour obtenir l’équation de ce circuit en peut utiliser autre facile méthode (pas table de vérité par ce que on a 27 = 128 !!!) Il faut trouver une solution plus facile et plus efficace pour concevoir ce circuit. Solution Lorsque on fait l’addition en binaire, on additionne bit par bit en commençant à partir du poids fiable (LSB) et à chaque fois on propage la retenue sortante au bit du rang supérieur L’addition sur un bit peut se faire par un additionneur complet sur 1 bit. Et à partir des Additionneurs Complets ou bien élémentaire (AC), il Est facile d'effectuer l'ajout de deux de Nombres binaires à n bits. Comme le Montre le montage de la méthode ci-Dessous .
  • 12. LES CIRCUIT ARITHMEITIQUE 12  Circuit d’implantation du additionner 2 mots de 3 bits figure_8 Exemple utilisé : A = 1 0 0, B = 1 0 1 S = A + B= 1 0 0 1 dans ce case 𝑅3 = 𝑆3 𝑏′′ 𝑖𝑡 𝑁°4′′ Nous remarquant que il y a 3 additionner ou bien {𝑽. 𝑨} dans ce circuit donc en peut obtenir un additionner de 2 mots de 3 bits avec 2 VA circuit. 𝑅0 𝑆0 𝐴0 𝑅1𝐵0 𝐴1 𝐵1 𝑆1 𝑅2 𝐴2 𝐵2 𝑆2 𝑅3
  • 13. LES CIRCUIT ARITHMEITIQUE 13  Soustracteur de 2 mots avec 3 bits : Dans ce circuit en peut utiliser la même méthode d’additionner et simplement en va obtenir le circuit dans la figure_9 ci-dessous : Figure_9 Exemple utilisé : A = 1 0 0, B = 0 1 1, S = A - B. S = 0 0 1 𝐴0 𝐶𝑖−1 𝑆0 𝐵0 𝐶1 𝐴1 𝑆1 𝐶2 𝐵1 𝐴2 𝐵2 𝑆2 𝐶3
