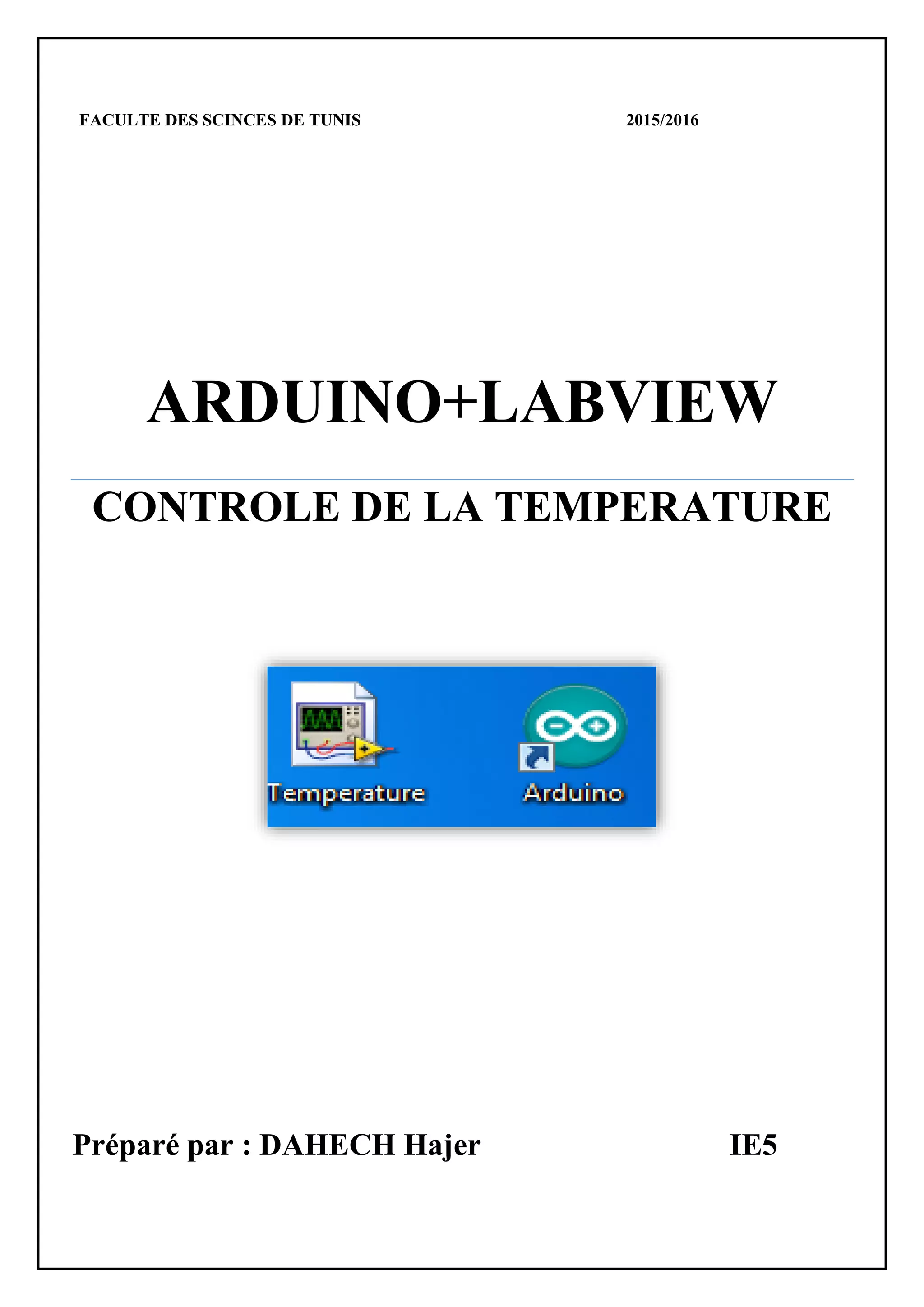

FACULTE DES SCINCES DE TUNIS 2015/2016
ARDUINO+LABVIEW
CONTROLE DE LA TEMPERATURE
Préparé par : DAHECH Hajer IE5
ARDUINO+LABVIEW
2015/2016
Page 1

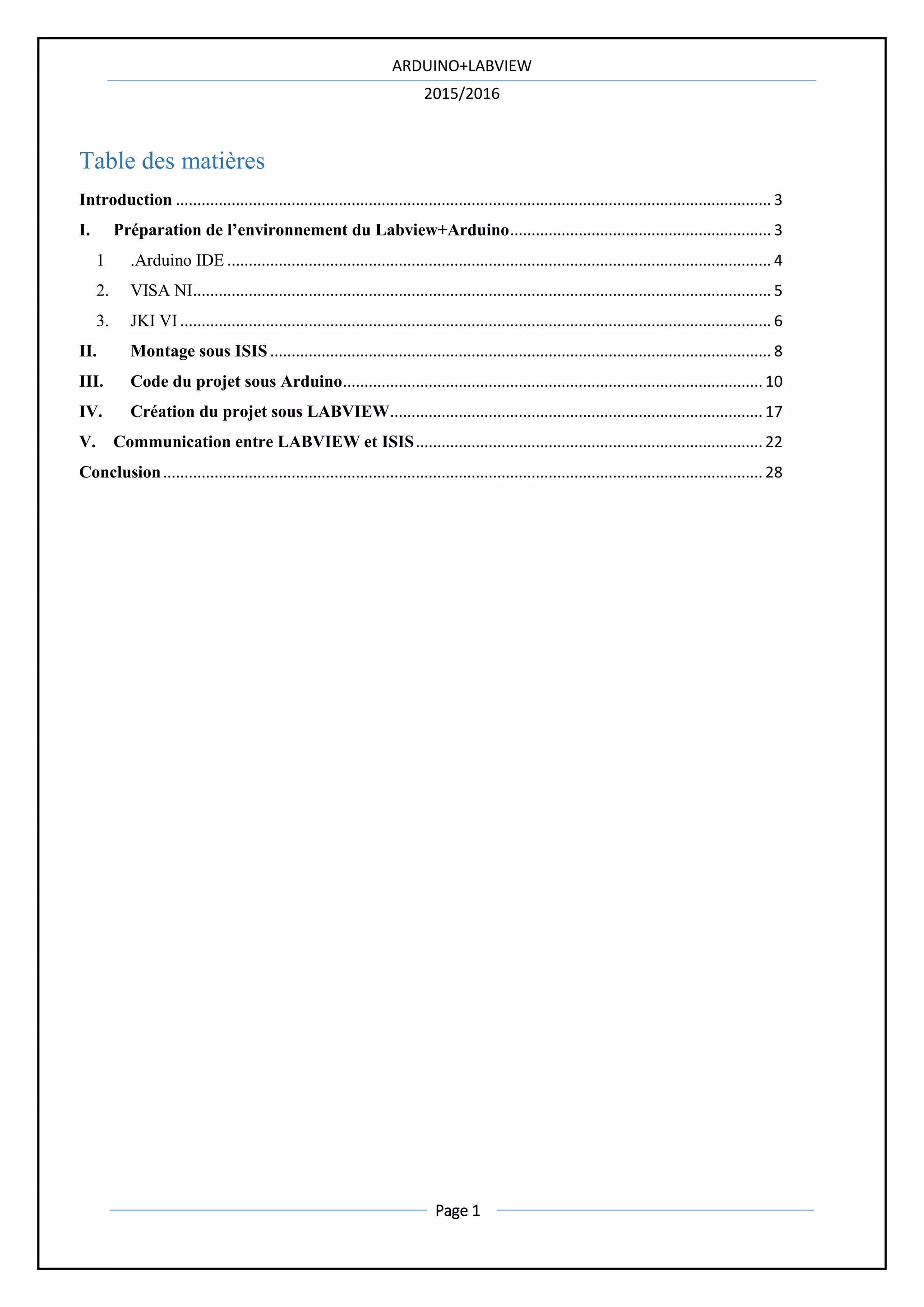

Table des matières
Introduction ........................................................................................................................................... 3
I. Préparation de l’environnement du Labview+Arduino............................................................. 3
1 .Arduino IDE ............................................................................................................................... 4
2. VISA NI....................................................................................................................................... 5
3. JKI VI.......................................................................................................................................... 6
II. Montage sous ISIS ..................................................................................................................... 8
III. Code du projet sous Arduino.................................................................................................. 10
IV. Création du projet sous LABVIEW....................................................................................... 17
V. Communication entre LABVIEW et ISIS................................................................................. 22
Conclusion............................................................................................................................................ 28
ARDUINO+LABVIEW
2015/2016
Page 2
Liste des Figures
Figure 1 : Logiciel Arduino(IDE) ............................................................................................................ 5
Figure 2 : Emplacement du VISA sous LabVIEW.................................................................................. 6
Figure 3 : Arduino sous JKI VI................................................................................................................ 7
Figure 4 :L’installation de l’interface ARDUINO sous LabVIEW ......................................................... 7
Figure 5 : Arduino sous LabVIEW.......................................................................................................... 8
Figure 6 : Composants utilisés................................................................................................................. 8
Figure 7 : Schéma du montage sous ISIS............................................................................................... 10
Figure 8:Dossier LIFA_Base................................................................................................................. 11
Figure 9 : Fichiers LIFA_Base nécessaires............................................................................................ 11
Figure 10 : Fichiers du LIFA_Base sous Arduino ................................................................................. 12
Figure 11:DS18S20 ............................................................................................................................... 12
Figure 12 : Code du DS18S20 ............................................................................................................... 13
Figure 13 : Suite du code DS18S20....................................................................................................... 14
Figure 14 : Les librairies........................................................................................................................ 15
Figure 15 : Ajout des variables.............................................................................................................. 15
Figure 16 : Case 0x34 ............................................................................................................................ 16
Figure 17 : Fonction « ObtenirTemperature » ....................................................................................... 16
Figure 18 : Compilation terminée.......................................................................................................... 17
Figure 19 : ObtenirTemperature (Block Diagram+Front Panel)............................................................ 18
Figure 20 : Arduino Resource................................................................................................................ 19
Figure 21 : Arduino Resource 2............................................................................................................. 19
Figure 22 : Numéro................................................................................................................................ 20
Figure 23 : Block Diagram « Température » ......................................................................................... 21
Figure 24 : Front Panel « Température »............................................................................................... 22
Figure 25 : Fichier (.hex) ....................................................................................................................... 22
Figure 26 : Chargement du code............................................................................................................ 23
Figure 27 : VSPE ................................................................................................................................... 24
Figure 28: Ports pour ISIS et Arduino(IDE).......................................................................................... 24
Figure 29 : Ports pour ISIS et Arduino(IDE)......................................................................................... 24
Figure 30 : Ports pour ISIS et Arduino(IDE)......................................................................................... 25
Figure 31 : Port pour LabVIEW ............................................................................................................ 26
Figure 32 : Port pour LabVIEW ............................................................................................................ 26
Figure 33 : VSPE(les virtuels ports) ...................................................................................................... 27
Figure 34 : Configuration du COMPIM ................................................................................................ 27
Figure 35 : VISA (COM3)..................................................................................................................... 28
Liste des Tableaux
Tableau 1 : Les étapes du projet ............................................................................................................. 3
Tableau 2 : Tableau des composants ..................................................................................................... 10
ARDUINO+LABVIEW
2015/2016
Page 3
Introduction
Ce projet consiste à contrôler la température par l’intervention du plusieurs logiciels :
 Arduino.
 LabVIEW.
 ISIS.
Ce rapport comporte 5 étapes :
N° Etape Rôle
1  Préparation de l’environnement du
Labview+Arduino
C’est une étape d’initialisation qui nous
permet d’accéder à la carte Arduino sous
LabVIEW.
2  Montage sous ISIS Cette étape définie les composants utilisés
et le schéma sous ISIS.
3  Code du projet sous Arduino Cette étape permet d’avoir comment
coder ARDUINO sous LabVIEW.
4  Création du projet sous LabVIEW Block Diagram+Front Panel.
5  Communication entre LabVIEW et
ISIS
Comment réaliser une communication
entre ISIS et LabVIEW.
Tableau 1 : Les étapes du projet
I. Préparation de l’environnement du Labview+Arduino
Pour installer Arduino sous LabVIEW, il faut d’abord avoir installé :
 VISA NI.
 Arduino IDE.
 JKI VI.
ARDUINO+LABVIEW
2015/2016
Page 4
 Qu’elle est l’utilité de chaque logiciel et comment les utilisés pour avoir ARDUINO
sous LabVIEW ?
1 .Arduino IDE
Arduino est une plateforme de prototypage open-source basé sur le matériel et un
logiciel facile à utiliser. Cartes Arduino sont capables de lire les entrées - la lumière sur
un capteur, un doigt sur un bouton, ou un message Twitter - et la transformer en une
sortie - l'activation d'un moteur, d'allumer une LED, publier quelque chose en ligne.
Vous pouvez dire à votre conseil quoi faire en envoyant un ensemble d'instructions au
microcontrôleur sur la carte. Pour ce faire, vous utilisez le langage de programmation
Arduino (basé sur le câblage), et le logiciel Arduino (IDE), basée sur le traitement.
Ci-dessous vous trouvez la fenêtre du logiciel Arduino (IDE) sous lequel on va tapez
notre code.
ARDUINO+LABVIEW
2015/2016
Page 5
Figure 1 : Logiciel Arduino(IDE)
2. VISA NI
Le Salon Virtuel Instrument Software Architecture (VISA) est un standard pour la
configuration, la programmation et le dépannage des systèmes d'instrumentation comprenant
des interfaces GPIB, VXI, PXI, série, Ethernet et / ou USB. VISA fournit l'interface de
programmation entre les environnements matériels et de développement tels que LabVIEW,
LabWindows / CVI et Measurement Studio pour Microsoft Visual Studio. NI-VISA est la mise
en œuvre de National Instruments de la norme / S VISA je. NI-VISA comprend des
bibliothèques de logiciels, les services publics interactifs tels que NI I / O Trace et le VISA
Interactive Control, et des programmes de configuration via Measurement & Automation
ARDUINO+LABVIEW
2015/2016
Page 6
Explorer pour tous vos besoins de développement. NI-VISA est standard sur toute la gamme
de produits de National Instruments.
IL faut mettre VISA sous le dossier National Instruments du LabVIEW.
Figure 2 : Emplacement du VISA sous LabVIEW
3. JKI VI
VI Package Manager (de VIPM) est un outil de gestion des paquets qui organise et gère les
paquets au sein de votre environnement LabVIEW. Il est l'outil pour l'obtention et de la
configuration des bibliothèques et des outils de développement.
Après l’installation du VI, on tape Arduino dans l’icône de la recherche et on obtient la fenêtre
suivante.
Voir la figure ci-dessous.
ARDUINO+LABVIEW
2015/2016
Page 7
Figure 3 : Arduino sous JKI VI
Double cliques sur « LabVIEW Interface for Arduino », puis Install.
A la fin de l’installation, on a pour résultat la fenêtre suivante.
Figure 4 :L’installation de l’interface ARDUINO sous LabVIEW
ARDUINO+LABVIEW
2015/2016
Page 8
Maintenant quand on lance le logiciel LabVIEW, on vérifie quand la carte Arduino est ajoutée
on non.
Clique droit on trouve les fonctions on cherche le mot Arduino Et voilà on trouve cette
fenêtre qui contient les composants qui définissent Arduino sous LabVIEW.
Et par suite nous pouvons commencez notre projet qui permet de contrôler la température.
Figure 5 : Arduino sous LabVIEW
II. Montage sous ISIS
Pour contrôler la température on va utiliser les composantes suivantes :
Figure 6 : Composants utilisés
ARDUINO+LABVIEW
2015/2016
Page 9
Non du
Composant
Rôle Schéma sous ISIS
DS18B20 Le thermomètre numérique DS18B20 9 bits fournit
à Celsius mesures de température de 12 bits et a une
fonction d'alarme avec des points non volatiles
programmables par l'utilisateur déclenchement
supérieur et inférieur. Le DS18B20 communique
sur un bus 1-Wire® que, par définition, ne nécessite
qu'une seule ligne de données (et la terre) pour la
communication avec un microprocesseur central. Il
a une plage de température de fonctionnement de -
55 ° C à + 125 ° C et une précision de ± 0,5 ° C sur
la plage de -10 ° C à + 85 ° C. En outre, le DS18B20
peut tirer un pouvoir directement depuis la ligne de
données («puissance parasite»), éliminant le besoin
d'une alimentation externe.
RELAY Un relais est un commutateur à commande
électrique. Les relais sont utilisés là où il est
nécessaire de commander un circuit par un signal
de faible puissance (par isolation électrique
complète entre les circuits de commande et
contrôle), ou où plusieurs circuits doivent être
contrôlés par un seul signal.
BC547 Le BC547est un transistor à usage général de
jonction bipolaire trouvé couramment dans les
équipements électroniques.
ARDUINO+LABVIEW
2015/2016
Page 10
COMPIM Communication entre ISIS et LabVIEW.
Tableau 2 : Tableau des composants
Figure 7 : Schéma du montage sous ISIS
III. Code du projet sous Arduino
Pour coder Arduino sous LabVIEW, il faut accéder au chemin suivant « C :Program
FilesNational InstrumentsLabVIEW 2013vi.libLabVIEW Interface for
ArduinoFirmwareLIFA_Base »
On obtient la fenêtre ci-dessous.
ARDUINO+LABVIEW
2015/2016
Page 11
Figure 8:Dossier LIFA_Base
On copie les fichiers qui sont indiqués dans la figure qui suit et on les met dans un dossier, puis
on lance le logiciel Arduino et on copie ces fichiers dans le sketch ouvrit.
Figure 9 : Fichiers LIFA_Base nécessaires
ARDUINO+LABVIEW
2015/2016
Page 12
Figure 10 : Fichiers du LIFA_Base sous Arduino
Maintenant, on va ajouter le code qui nous permet de contrôler la température.
On va téléchargera le code DS18S20.
Voici le code.
Figure 11:DS18S20
ARDUINO+LABVIEW
2015/2016
Page 13
Figure 12 : Code du DS18S20
ARDUINO+LABVIEW
2015/2016
Page 14
Figure 13 : Suite du code DS18S20
On revient maintenant sketch qui contient les fichiers LIFA_Base, on s’intéresse au fichier
« LabVIEW Interface »
On va suivre les étapes présentées par les figures suivantes.
ARDUINO+LABVIEW
2015/2016
Page 15
 On ajoute #include<OneWire.h>
Figure 14 : Les librairies
 On ajoute les variables utilisées dans le code DS18S20.
Figure 15 : Ajout des variables
Puis on ajoute une nouvelle case qui fait appel à la fonction qui donne la température.
ARDUINO+LABVIEW
2015/2016
Page 16
Figure 16 : Case 0x34
 Maintenant, on ajoute la fonction « ObtenirTemperature » qui constitue le reste du code
DS18S20.
Figure 17 : Fonction « ObtenirTemperature »
 Maintenant on peut compiler le programme et corriger les erreurs.
ARDUINO+LABVIEW
2015/2016
Page 17
Figure 18 : Compilation terminée
IV. Création du projet sous LABVIEW
Dans cette étape on va créer deux blocs :
 ObtenirTemperature. (2).
 Température. (1).
Puis on va injecter le bloc (2) dans le bloc (1) qui forme le projet global.
ARDUINO+LABVIEW
2015/2016
Page 18
Figure 19 : ObtenirTemperature (Block Diagram+Front Panel)
Pour ce bloc on va créer 3 entrées pour qu’on quand puisse l’utiliser par suite comme de
fonction sous le projet global.
Voici comment se manipuler ça par figure.
ARDUINO+LABVIEW
2015/2016
Page 19
Figure 20 : Arduino Resource
Figure 21 : Arduino Resource 2
ARDUINO+LABVIEW
2015/2016
Page 20
Figure 22 : Numéro
Voici par la suite le projet global sous LabVIEW.
Pour éliminer les erreurs il est utile de vérifier que les fonctions de l’arduino sont bien liées en
entrée et en sortie.
ARDUINO+LABVIEW
2015/2016
Page 21
Figure 23 : Block Diagram « Température »
ARDUINO+LABVIEW
2015/2016
Page 22
Figure 24 : Front Panel « Température »
V. Communication entre LABVIEW et ISIS
Enfin c’est l’étape de simulation, on va d’abord charger le code sous la carte Arduino.
Après la compilation du code, un fichier (.hex) se produit, on copie l’emplacement du fichier (comme
c’est montré par figure) et on le met dans le programme file de la carte Arduino sous ISIS.
Figure 25 : Fichier (.hex)
ARDUINO+LABVIEW
2015/2016
Page 23
Figure 26 : Chargement du code
Pour faire la communication entre LabVIEW et ISIS, on a utilisé le logiciel « VSPE » (Virtual
Serial Ports Emulator).Comme le montre son nom il permet d’avoir une commmunication
virtuelle.
 Clique sous l’icône suivante (dans la figure).
ARDUINO+LABVIEW
2015/2016
Page 24
Figure 27 : VSPE
 Choisir Pair.
 Suivant.
Figure 28: Ports pour ISIS et Arduino(IDE)
 Terminer.
Figure 29 : Ports pour ISIS et Arduino(IDE)
ARDUINO+LABVIEW
2015/2016
Page 25
COM1Arduino(IDE).
COM2ISIS.
Figure 30 : Ports pour ISIS et Arduino(IDE)
 Connecter.
 Suivant.
ARDUINO+LABVIEW
2015/2016
Page 26
Figure 31 : Port pour LabVIEW
 COM3.
 Terminer.
Figure 32 : Port pour LabVIEW
ARDUINO+LABVIEW
2015/2016
Page 27
Figure 33 : VSPE(les virtuels ports)
 Double clique COMPIM (schéma ISIS).
 Faire la configuration comme indiqué dans la figure.
Figure 34 : Configuration du COMPIM
 Sous LabVIEW, choisir COM3.
ARDUINO+LABVIEW
2015/2016
Page 28
Figure 35 : VISA (COM3)
Conclusion
Ce projet m’a permis de découvrir un nouvel outil de programmation « LabVIEW » qui me
semble différent en sa méthode qui se base sur des fonctions en forme des blocs. De plus,
l’intégration de la carte Arduino sous LabVIEW m’a permis de manipuler autres logiciels savoir
faire la communication entre eux.
ARDUINO+LABVIEW
2015/2016
Page 29
ARDUINO+LABVIEW
2015/2016
Page 30

Contenu connexe

Tendances

Conception, automatisation et supervision d’une machine d’assemblage connec...
  Conception, automatisation et supervision d’une machine d’assemblage connec...  Conception, automatisation et supervision d’une machine d’assemblage connec...
Conception, automatisation et supervision d’une machine d’assemblage connec...
Hamza Jmili

Rapport de Stage PFE 2016 ELAAMRANI OMAR
Rapport de Stage PFE 2016 ELAAMRANI OMARRapport de Stage PFE 2016 ELAAMRANI OMAR
Rapport de Stage PFE 2016 ELAAMRANI OMAR
Omar EL Aamrani


Tendances (20)

RAPPORT DE PROJET DE FIN D’ETUDES
RAPPORT DE PROJET DE FIN D’ETUDESRAPPORT DE PROJET DE FIN D’ETUDES
RAPPORT DE PROJET DE FIN D’ETUDES

Rapport de stage
Rapport de stageRapport de stage
Rapport de stage

Rapport Stage PFE Bureau D'étude Electricité : ÉTUDE DE L’INSTALLATION ÉLECTR...
Rapport Stage PFE Bureau D'étude Electricité : ÉTUDE DE L’INSTALLATION ÉLECTR...Rapport Stage PFE Bureau D'étude Electricité : ÉTUDE DE L’INSTALLATION ÉLECTR...
Rapport Stage PFE Bureau D'étude Electricité : ÉTUDE DE L’INSTALLATION ÉLECTR...

Conception, automatisation et supervision d’une machine d’assemblage connec...
  Conception, automatisation et supervision d’une machine d’assemblage connec...  Conception, automatisation et supervision d’une machine d’assemblage connec...
Conception, automatisation et supervision d’une machine d’assemblage connec...

SCADA Labview PLC TIA portal v13
SCADA Labview PLC TIA portal v13SCADA Labview PLC TIA portal v13
SCADA Labview PLC TIA portal v13

Rapport du stage (projet fin d'étude)
Rapport du stage (projet fin d'étude)Rapport du stage (projet fin d'étude)
Rapport du stage (projet fin d'étude)

Etude, dimensionnement et câblage d’une armoire électrique dédiée à la comman...
Etude, dimensionnement et câblage d’une armoire électrique dédiée à la comman...Etude, dimensionnement et câblage d’une armoire électrique dédiée à la comman...
Etude, dimensionnement et câblage d’une armoire électrique dédiée à la comman...

Rapport regulation-de-temperature
Rapport regulation-de-temperatureRapport regulation-de-temperature
Rapport regulation-de-temperature

Rapport PFE "Conception et développement d'un Portail web pour le Smart Met...
Rapport  PFE  "Conception et développement d'un Portail web pour le Smart Met...Rapport  PFE  "Conception et développement d'un Portail web pour le Smart Met...
Rapport PFE "Conception et développement d'un Portail web pour le Smart Met...

ROBOT à base d'Android - Présentation PFE
ROBOT à base d'Android - Présentation PFEROBOT à base d'Android - Présentation PFE
ROBOT à base d'Android - Présentation PFE

Automates programmables industriels
Automates programmables industrielsAutomates programmables industriels
Automates programmables industriels

Automatisation d'une maison intelligente via une application android
Automatisation d'une maison intelligente via une application androidAutomatisation d'une maison intelligente via une application android
Automatisation d'une maison intelligente via une application android

Gateway d’un système de monitoring
Gateway d’un système de monitoringGateway d’un système de monitoring
Gateway d’un système de monitoring

Rapport stage onee-be_2
Rapport stage onee-be_2Rapport stage onee-be_2
Rapport stage onee-be_2

Etude d'installation électrique et réalisation de l'armoire électrique TGBT
Etude d'installation électrique et réalisation de l'armoire électrique TGBTEtude d'installation électrique et réalisation de l'armoire électrique TGBT
Etude d'installation électrique et réalisation de l'armoire électrique TGBT

Projet de fin d'etude :Control d’acces par empreintes digitale
Projet de fin d'etude :Control d’acces par empreintes digitaleProjet de fin d'etude :Control d’acces par empreintes digitale
Projet de fin d'etude :Control d’acces par empreintes digitale

Cours robotique
Cours robotiqueCours robotique
Cours robotique

Pfe
PfePfe
Pfe

Rapport Projet Fin d'Études PFE
Rapport Projet Fin d'Études PFERapport Projet Fin d'Études PFE
Rapport Projet Fin d'Études PFE

Rapport de Stage PFE 2016 ELAAMRANI OMAR
Rapport de Stage PFE 2016 ELAAMRANI OMARRapport de Stage PFE 2016 ELAAMRANI OMAR
Rapport de Stage PFE 2016 ELAAMRANI OMAR


En vedette

En vedette (12)

Smart lamp with gsm modul sim800 l
Smart lamp with gsm modul sim800 lSmart lamp with gsm modul sim800 l
Smart lamp with gsm modul sim800 l

e-call ppt
e-call ppte-call ppt
e-call ppt

Généralités sur les périphériques du STM32
Généralités sur les périphériques du STM32Généralités sur les périphériques du STM32
Généralités sur les périphériques du STM32

eCall européen, appel d'urgence, Point de situation septembre 2013
eCall européen, appel d'urgence,  Point de situation septembre 2013 eCall européen, appel d'urgence,  Point de situation septembre 2013
eCall européen, appel d'urgence, Point de situation septembre 2013

Présentation microprocesseur finale
Présentation microprocesseur finalePrésentation microprocesseur finale
Présentation microprocesseur finale

Implémentation d’une solution de géolocalisation des véhicules basée sur open...
Implémentation d’une solution de géolocalisation des véhicules basée sur open...Implémentation d’une solution de géolocalisation des véhicules basée sur open...
Implémentation d’une solution de géolocalisation des véhicules basée sur open...

Final
FinalFinal
Final

PARC-TECH TRANS
PARC-TECH TRANSPARC-TECH TRANS
PARC-TECH TRANS

Véhicules et services Connectés Impacts et Opportunités
Véhicules et services Connectés  Impacts et OpportunitésVéhicules et services Connectés  Impacts et Opportunités
Véhicules et services Connectés Impacts et Opportunités

eCall 2017 IMA solution d'interopérabilité Congrès ATEC ITS France
eCall 2017 IMA solution d'interopérabilité Congrès ATEC ITS FranceeCall 2017 IMA solution d'interopérabilité Congrès ATEC ITS France
eCall 2017 IMA solution d'interopérabilité Congrès ATEC ITS France

Projet gps
Projet gpsProjet gps
Projet gps

Accelerometer
Accelerometer Accelerometer
Accelerometer


Similaire à ARDUINO + LABVIEW : CONTRÔLE DE LA TEMPÉRATURE

Conception et Réalisation d'un Système Intégré de Vote Electronique cas: Haiti
Conception et Réalisation d'un Système Intégré de Vote Electronique cas: HaitiConception et Réalisation d'un Système Intégré de Vote Electronique cas: Haiti
Conception et Réalisation d'un Système Intégré de Vote Electronique cas: Haiti
Carlos Philippe

RapportPFE_IngenieurInformatique_ESPRIT
RapportPFE_IngenieurInformatique_ESPRITRapportPFE_IngenieurInformatique_ESPRIT
RapportPFE_IngenieurInformatique_ESPRIT
Lina Meddeb


Similaire à ARDUINO + LABVIEW : CONTRÔLE DE LA TEMPÉRATURE (20)

Conception et Réalisation d'un Système Intégré de Vote Electronique cas: Haiti
Conception et Réalisation d'un Système Intégré de Vote Electronique cas: HaitiConception et Réalisation d'un Système Intégré de Vote Electronique cas: Haiti
Conception et Réalisation d'un Système Intégré de Vote Electronique cas: Haiti

Rapport PFE2021.pdf
Rapport PFE2021.pdfRapport PFE2021.pdf
Rapport PFE2021.pdf

Guide nvivo 9
Guide nvivo 9Guide nvivo 9
Guide nvivo 9

« LabVIEW : programmation et applications » ou comment apprendre à utiliser L...
« LabVIEW : programmation et applications » ou comment apprendre à utiliser L...« LabVIEW : programmation et applications » ou comment apprendre à utiliser L...
« LabVIEW : programmation et applications » ou comment apprendre à utiliser L...

Rapport master
Rapport masterRapport master
Rapport master

Glpidoc 0.80.1
Glpidoc 0.80.1Glpidoc 0.80.1
Glpidoc 0.80.1

Rapport de pfe gestion de parc informatique et Helpdesk
Rapport de pfe gestion de parc informatique et HelpdeskRapport de pfe gestion de parc informatique et Helpdesk
Rapport de pfe gestion de parc informatique et Helpdesk

Twido guide de programmation
Twido guide de programmationTwido guide de programmation
Twido guide de programmation

Salon smart industries_2015_slide
Salon smart industries_2015_slideSalon smart industries_2015_slide
Salon smart industries_2015_slide

Manuel webdelib v2.1
Manuel webdelib v2.1Manuel webdelib v2.1
Manuel webdelib v2.1

Veriso be manuel _utilisateur_v2_5_f
Veriso be manuel _utilisateur_v2_5_fVeriso be manuel _utilisateur_v2_5_f
Veriso be manuel _utilisateur_v2_5_f

Réalisation d'un robot équipé par une caméra IP et contrôlé à travers une app...
Réalisation d'un robot équipé par une caméra IP et contrôlé à travers une app...Réalisation d'un robot équipé par une caméra IP et contrôlé à travers une app...
Réalisation d'un robot équipé par une caméra IP et contrôlé à travers une app...

X09 00844
X09 00844X09 00844
X09 00844

Fonctionnalites_WinDev.pdf
Fonctionnalites_WinDev.pdfFonctionnalites_WinDev.pdf
Fonctionnalites_WinDev.pdf

Projet Passerelle sécurisée intelligente pour l'internet des objets
Projet Passerelle sécurisée intelligente pour l'internet des objetsProjet Passerelle sécurisée intelligente pour l'internet des objets
Projet Passerelle sécurisée intelligente pour l'internet des objets

hasnfra3rapp113.pdf
hasnfra3rapp113.pdfhasnfra3rapp113.pdf
hasnfra3rapp113.pdf

Projet réalisé par ameny Khedhira & Arij Mekki
Projet réalisé par  ameny Khedhira & Arij MekkiProjet réalisé par  ameny Khedhira & Arij Mekki
Projet réalisé par ameny Khedhira & Arij Mekki

Guide administrateur rubedo 3x
Guide administrateur rubedo 3xGuide administrateur rubedo 3x
Guide administrateur rubedo 3x

Arduino
ArduinoArduino
Arduino

RapportPFE_IngenieurInformatique_ESPRIT
RapportPFE_IngenieurInformatique_ESPRITRapportPFE_IngenieurInformatique_ESPRIT
RapportPFE_IngenieurInformatique_ESPRIT


Plus de Hajer Dahech

Plus de Hajer Dahech (15)

Html Résumé
Html RésuméHtml Résumé
Html Résumé

Arduino dc motor
Arduino dc motor Arduino dc motor
Arduino dc motor

LCD ARDUINO UNO
LCD ARDUINO UNO LCD ARDUINO UNO
LCD ARDUINO UNO

Python Image RGB
Python Image RGBPython Image RGB
Python Image RGB

Python
PythonPython
Python

Definitions UML
Definitions UMLDefinitions UML
Definitions UML

UML _ Sequence Diagram Example Authentication _ Diagramme de Séquence Authen...
UML _ Sequence Diagram Example Authentication _ Diagramme de Séquence  Authen...UML _ Sequence Diagram Example Authentication _ Diagramme de Séquence  Authen...
UML _ Sequence Diagram Example Authentication _ Diagramme de Séquence Authen...

Use Case Diagram Example " Authentication"
Use Case Diagram Example " Authentication"Use Case Diagram Example " Authentication"
Use Case Diagram Example " Authentication"

Google Sheet "Application n'est pas validée"
Google Sheet  "Application n'est pas validée"Google Sheet  "Application n'est pas validée"
Google Sheet "Application n'est pas validée"

Tp informatique industrielle
Tp informatique industrielleTp informatique industrielle
Tp informatique industrielle

Compteur ARDUINO
Compteur ARDUINOCompteur ARDUINO
Compteur ARDUINO

STM32F4+Android Application
STM32F4+Android ApplicationSTM32F4+Android Application
STM32F4+Android Application

Arm robot Solidworks
Arm robot SolidworksArm robot Solidworks
Arm robot Solidworks

Traitement d'image sous Matlab
Traitement d'image sous Matlab  Traitement d'image sous Matlab
Traitement d'image sous Matlab

Présentation PowerPoint " Conception et développement d'un portail web pour l...
Présentation PowerPoint " Conception et développement d'un portail web pour l...Présentation PowerPoint " Conception et développement d'un portail web pour l...
Présentation PowerPoint " Conception et développement d'un portail web pour l...


Dernier

ilide.info-cours-recherche-d-emploi-pr_aa839df7439dd234c803551c86e0197c.pdf
ilide.info-cours-recherche-d-emploi-pr_aa839df7439dd234c803551c86e0197c.pdfilide.info-cours-recherche-d-emploi-pr_aa839df7439dd234c803551c86e0197c.pdf
ilide.info-cours-recherche-d-emploi-pr_aa839df7439dd234c803551c86e0197c.pdf
ssuser6041d32


Dernier (16)

CALENDRIER ET COMPTE RENDU REUNION DIRECTION
CALENDRIER ET COMPTE RENDU REUNION DIRECTIONCALENDRIER ET COMPTE RENDU REUNION DIRECTION
CALENDRIER ET COMPTE RENDU REUNION DIRECTION

ilide.info-cours-recherche-d-emploi-pr_aa839df7439dd234c803551c86e0197c.pdf
ilide.info-cours-recherche-d-emploi-pr_aa839df7439dd234c803551c86e0197c.pdfilide.info-cours-recherche-d-emploi-pr_aa839df7439dd234c803551c86e0197c.pdf
ilide.info-cours-recherche-d-emploi-pr_aa839df7439dd234c803551c86e0197c.pdf

Àma Gloria.pptx Un film tourné au Cap Vert et en France
Àma Gloria.pptx   Un film tourné au Cap Vert et en FranceÀma Gloria.pptx   Un film tourné au Cap Vert et en France
Àma Gloria.pptx Un film tourné au Cap Vert et en France

Methode 5S - support de formation -.pdf
Methode 5S  - support de formation -.pdfMethode 5S  - support de formation -.pdf
Methode 5S - support de formation -.pdf

GHASSOUB _Seance 4_ measurement and evaluation in education_-.pptx
GHASSOUB _Seance 4_ measurement and evaluation in education_-.pptxGHASSOUB _Seance 4_ measurement and evaluation in education_-.pptx
GHASSOUB _Seance 4_ measurement and evaluation in education_-.pptx

Télécommunication et transport .pdfcours
Télécommunication et transport .pdfcoursTélécommunication et transport .pdfcours
Télécommunication et transport .pdfcours

Chapitre3-Classififcation des structures de chaussu00E9e.pptx
Chapitre3-Classififcation des structures de  chaussu00E9e.pptxChapitre3-Classififcation des structures de  chaussu00E9e.pptx
Chapitre3-Classififcation des structures de chaussu00E9e.pptx

Réunion des directeurs de Jonzac - 15 mai 2024
Réunion des directeurs de Jonzac - 15 mai 2024Réunion des directeurs de Jonzac - 15 mai 2024
Réunion des directeurs de Jonzac - 15 mai 2024

Les phases d'analyse des parties prenantes
Les phases d'analyse des parties prenantesLes phases d'analyse des parties prenantes
Les phases d'analyse des parties prenantes

Saint Damien, missionnaire auprès des lépreux de Molokai, Hawaï.pptx
Saint Damien, missionnaire auprès des lépreux de Molokai, Hawaï.pptxSaint Damien, missionnaire auprès des lépreux de Molokai, Hawaï.pptx
Saint Damien, missionnaire auprès des lépreux de Molokai, Hawaï.pptx

python-Cours Officiel POO Python-m103.pdf
python-Cours Officiel POO Python-m103.pdfpython-Cours Officiel POO Python-m103.pdf
python-Cours Officiel POO Python-m103.pdf

Echos libraries Burkina Faso newsletter 2024
Echos libraries Burkina Faso newsletter 2024Echos libraries Burkina Faso newsletter 2024
Echos libraries Burkina Faso newsletter 2024

Neuvaine de la Pentecôte avec des textes de saint Jean Eudes
Neuvaine de la Pentecôte avec des textes de saint Jean EudesNeuvaine de la Pentecôte avec des textes de saint Jean Eudes
Neuvaine de la Pentecôte avec des textes de saint Jean Eudes

GHASSOUB _Seance 3_ measurement and evaluation in education.pptx
GHASSOUB _Seance 3_ measurement and evaluation in education.pptxGHASSOUB _Seance 3_ measurement and evaluation in education.pptx
GHASSOUB _Seance 3_ measurement and evaluation in education.pptx

Fiche de vocabulaire pour faire une appréciation
Fiche de vocabulaire pour faire une appréciationFiche de vocabulaire pour faire une appréciation
Fiche de vocabulaire pour faire une appréciation

Texte avec différentes critiques positives, négatives ou mitigées
Texte avec différentes critiques positives, négatives ou mitigéesTexte avec différentes critiques positives, négatives ou mitigées
Texte avec différentes critiques positives, négatives ou mitigées


ARDUINO + LABVIEW : CONTRÔLE DE LA TEMPÉRATURE

  • 1. FACULTE DES SCINCES DE TUNIS 2015/2016 ARDUINO+LABVIEW CONTROLE DE LA TEMPERATURE Préparé par : DAHECH Hajer IE5
  • 2. ARDUINO+LABVIEW 2015/2016 Page 1 Table des matières Introduction ........................................................................................................................................... 3 I. Préparation de l’environnement du Labview+Arduino............................................................. 3 1 .Arduino IDE ............................................................................................................................... 4 2. VISA NI....................................................................................................................................... 5 3. JKI VI.......................................................................................................................................... 6 II. Montage sous ISIS ..................................................................................................................... 8 III. Code du projet sous Arduino.................................................................................................. 10 IV. Création du projet sous LABVIEW....................................................................................... 17 V. Communication entre LABVIEW et ISIS................................................................................. 22 Conclusion............................................................................................................................................ 28
  • 3. ARDUINO+LABVIEW 2015/2016 Page 2 Liste des Figures Figure 1 : Logiciel Arduino(IDE) ............................................................................................................ 5 Figure 2 : Emplacement du VISA sous LabVIEW.................................................................................. 6 Figure 3 : Arduino sous JKI VI................................................................................................................ 7 Figure 4 :L’installation de l’interface ARDUINO sous LabVIEW ......................................................... 7 Figure 5 : Arduino sous LabVIEW.......................................................................................................... 8 Figure 6 : Composants utilisés................................................................................................................. 8 Figure 7 : Schéma du montage sous ISIS............................................................................................... 10 Figure 8:Dossier LIFA_Base................................................................................................................. 11 Figure 9 : Fichiers LIFA_Base nécessaires............................................................................................ 11 Figure 10 : Fichiers du LIFA_Base sous Arduino ................................................................................. 12 Figure 11:DS18S20 ............................................................................................................................... 12 Figure 12 : Code du DS18S20 ............................................................................................................... 13 Figure 13 : Suite du code DS18S20....................................................................................................... 14 Figure 14 : Les librairies........................................................................................................................ 15 Figure 15 : Ajout des variables.............................................................................................................. 15 Figure 16 : Case 0x34 ............................................................................................................................ 16 Figure 17 : Fonction « ObtenirTemperature » ....................................................................................... 16 Figure 18 : Compilation terminée.......................................................................................................... 17 Figure 19 : ObtenirTemperature (Block Diagram+Front Panel)............................................................ 18 Figure 20 : Arduino Resource................................................................................................................ 19 Figure 21 : Arduino Resource 2............................................................................................................. 19 Figure 22 : Numéro................................................................................................................................ 20 Figure 23 : Block Diagram « Température » ......................................................................................... 21 Figure 24 : Front Panel « Température »............................................................................................... 22 Figure 25 : Fichier (.hex) ....................................................................................................................... 22 Figure 26 : Chargement du code............................................................................................................ 23 Figure 27 : VSPE ................................................................................................................................... 24 Figure 28: Ports pour ISIS et Arduino(IDE).......................................................................................... 24 Figure 29 : Ports pour ISIS et Arduino(IDE)......................................................................................... 24 Figure 30 : Ports pour ISIS et Arduino(IDE)......................................................................................... 25 Figure 31 : Port pour LabVIEW ............................................................................................................ 26 Figure 32 : Port pour LabVIEW ............................................................................................................ 26 Figure 33 : VSPE(les virtuels ports) ...................................................................................................... 27 Figure 34 : Configuration du COMPIM ................................................................................................ 27 Figure 35 : VISA (COM3)..................................................................................................................... 28 Liste des Tableaux Tableau 1 : Les étapes du projet ............................................................................................................. 3 Tableau 2 : Tableau des composants ..................................................................................................... 10
  • 4. ARDUINO+LABVIEW 2015/2016 Page 3 Introduction Ce projet consiste à contrôler la température par l’intervention du plusieurs logiciels :  Arduino.  LabVIEW.  ISIS. Ce rapport comporte 5 étapes : N° Etape Rôle 1  Préparation de l’environnement du Labview+Arduino C’est une étape d’initialisation qui nous permet d’accéder à la carte Arduino sous LabVIEW. 2  Montage sous ISIS Cette étape définie les composants utilisés et le schéma sous ISIS. 3  Code du projet sous Arduino Cette étape permet d’avoir comment coder ARDUINO sous LabVIEW. 4  Création du projet sous LabVIEW Block Diagram+Front Panel. 5  Communication entre LabVIEW et ISIS Comment réaliser une communication entre ISIS et LabVIEW. Tableau 1 : Les étapes du projet I. Préparation de l’environnement du Labview+Arduino Pour installer Arduino sous LabVIEW, il faut d’abord avoir installé :  VISA NI.  Arduino IDE.  JKI VI.
  • 5. ARDUINO+LABVIEW 2015/2016 Page 4  Qu’elle est l’utilité de chaque logiciel et comment les utilisés pour avoir ARDUINO sous LabVIEW ? 1 .Arduino IDE Arduino est une plateforme de prototypage open-source basé sur le matériel et un logiciel facile à utiliser. Cartes Arduino sont capables de lire les entrées - la lumière sur un capteur, un doigt sur un bouton, ou un message Twitter - et la transformer en une sortie - l'activation d'un moteur, d'allumer une LED, publier quelque chose en ligne. Vous pouvez dire à votre conseil quoi faire en envoyant un ensemble d'instructions au microcontrôleur sur la carte. Pour ce faire, vous utilisez le langage de programmation Arduino (basé sur le câblage), et le logiciel Arduino (IDE), basée sur le traitement. Ci-dessous vous trouvez la fenêtre du logiciel Arduino (IDE) sous lequel on va tapez notre code.
  • 6. ARDUINO+LABVIEW 2015/2016 Page 5 Figure 1 : Logiciel Arduino(IDE) 2. VISA NI Le Salon Virtuel Instrument Software Architecture (VISA) est un standard pour la configuration, la programmation et le dépannage des systèmes d'instrumentation comprenant des interfaces GPIB, VXI, PXI, série, Ethernet et / ou USB. VISA fournit l'interface de programmation entre les environnements matériels et de développement tels que LabVIEW, LabWindows / CVI et Measurement Studio pour Microsoft Visual Studio. NI-VISA est la mise en œuvre de National Instruments de la norme / S VISA je. NI-VISA comprend des bibliothèques de logiciels, les services publics interactifs tels que NI I / O Trace et le VISA Interactive Control, et des programmes de configuration via Measurement & Automation
  • 7. ARDUINO+LABVIEW 2015/2016 Page 6 Explorer pour tous vos besoins de développement. NI-VISA est standard sur toute la gamme de produits de National Instruments. IL faut mettre VISA sous le dossier National Instruments du LabVIEW. Figure 2 : Emplacement du VISA sous LabVIEW 3. JKI VI VI Package Manager (de VIPM) est un outil de gestion des paquets qui organise et gère les paquets au sein de votre environnement LabVIEW. Il est l'outil pour l'obtention et de la configuration des bibliothèques et des outils de développement. Après l’installation du VI, on tape Arduino dans l’icône de la recherche et on obtient la fenêtre suivante. Voir la figure ci-dessous.
  • 8. ARDUINO+LABVIEW 2015/2016 Page 7 Figure 3 : Arduino sous JKI VI Double cliques sur « LabVIEW Interface for Arduino », puis Install. A la fin de l’installation, on a pour résultat la fenêtre suivante. Figure 4 :L’installation de l’interface ARDUINO sous LabVIEW
  • 9. ARDUINO+LABVIEW 2015/2016 Page 8 Maintenant quand on lance le logiciel LabVIEW, on vérifie quand la carte Arduino est ajoutée on non. Clique droit on trouve les fonctions on cherche le mot Arduino Et voilà on trouve cette fenêtre qui contient les composants qui définissent Arduino sous LabVIEW. Et par suite nous pouvons commencez notre projet qui permet de contrôler la température. Figure 5 : Arduino sous LabVIEW II. Montage sous ISIS Pour contrôler la température on va utiliser les composantes suivantes : Figure 6 : Composants utilisés
  • 10. ARDUINO+LABVIEW 2015/2016 Page 9 Non du Composant Rôle Schéma sous ISIS DS18B20 Le thermomètre numérique DS18B20 9 bits fournit à Celsius mesures de température de 12 bits et a une fonction d'alarme avec des points non volatiles programmables par l'utilisateur déclenchement supérieur et inférieur. Le DS18B20 communique sur un bus 1-Wire® que, par définition, ne nécessite qu'une seule ligne de données (et la terre) pour la communication avec un microprocesseur central. Il a une plage de température de fonctionnement de - 55 ° C à + 125 ° C et une précision de ± 0,5 ° C sur la plage de -10 ° C à + 85 ° C. En outre, le DS18B20 peut tirer un pouvoir directement depuis la ligne de données («puissance parasite»), éliminant le besoin d'une alimentation externe. RELAY Un relais est un commutateur à commande électrique. Les relais sont utilisés là où il est nécessaire de commander un circuit par un signal de faible puissance (par isolation électrique complète entre les circuits de commande et contrôle), ou où plusieurs circuits doivent être contrôlés par un seul signal. BC547 Le BC547est un transistor à usage général de jonction bipolaire trouvé couramment dans les équipements électroniques.
  • 11. ARDUINO+LABVIEW 2015/2016 Page 10 COMPIM Communication entre ISIS et LabVIEW. Tableau 2 : Tableau des composants Figure 7 : Schéma du montage sous ISIS III. Code du projet sous Arduino Pour coder Arduino sous LabVIEW, il faut accéder au chemin suivant « C :Program FilesNational InstrumentsLabVIEW 2013vi.libLabVIEW Interface for ArduinoFirmwareLIFA_Base » On obtient la fenêtre ci-dessous.
  • 12. ARDUINO+LABVIEW 2015/2016 Page 11 Figure 8:Dossier LIFA_Base On copie les fichiers qui sont indiqués dans la figure qui suit et on les met dans un dossier, puis on lance le logiciel Arduino et on copie ces fichiers dans le sketch ouvrit. Figure 9 : Fichiers LIFA_Base nécessaires
  • 13. ARDUINO+LABVIEW 2015/2016 Page 12 Figure 10 : Fichiers du LIFA_Base sous Arduino Maintenant, on va ajouter le code qui nous permet de contrôler la température. On va téléchargera le code DS18S20. Voici le code. Figure 11:DS18S20
  • 15. ARDUINO+LABVIEW 2015/2016 Page 14 Figure 13 : Suite du code DS18S20 On revient maintenant sketch qui contient les fichiers LIFA_Base, on s’intéresse au fichier « LabVIEW Interface » On va suivre les étapes présentées par les figures suivantes.
  • 16. ARDUINO+LABVIEW 2015/2016 Page 15  On ajoute #include<OneWire.h> Figure 14 : Les librairies  On ajoute les variables utilisées dans le code DS18S20. Figure 15 : Ajout des variables Puis on ajoute une nouvelle case qui fait appel à la fonction qui donne la température.
  • 17. ARDUINO+LABVIEW 2015/2016 Page 16 Figure 16 : Case 0x34  Maintenant, on ajoute la fonction « ObtenirTemperature » qui constitue le reste du code DS18S20. Figure 17 : Fonction « ObtenirTemperature »  Maintenant on peut compiler le programme et corriger les erreurs.
  • 18. ARDUINO+LABVIEW 2015/2016 Page 17 Figure 18 : Compilation terminée IV. Création du projet sous LABVIEW Dans cette étape on va créer deux blocs :  ObtenirTemperature. (2).  Température. (1). Puis on va injecter le bloc (2) dans le bloc (1) qui forme le projet global.
  • 19. ARDUINO+LABVIEW 2015/2016 Page 18 Figure 19 : ObtenirTemperature (Block Diagram+Front Panel) Pour ce bloc on va créer 3 entrées pour qu’on quand puisse l’utiliser par suite comme de fonction sous le projet global. Voici comment se manipuler ça par figure.
  • 20. ARDUINO+LABVIEW 2015/2016 Page 19 Figure 20 : Arduino Resource Figure 21 : Arduino Resource 2
  • 21. ARDUINO+LABVIEW 2015/2016 Page 20 Figure 22 : Numéro Voici par la suite le projet global sous LabVIEW. Pour éliminer les erreurs il est utile de vérifier que les fonctions de l’arduino sont bien liées en entrée et en sortie.
  • 22. ARDUINO+LABVIEW 2015/2016 Page 21 Figure 23 : Block Diagram « Température »
  • 23. ARDUINO+LABVIEW 2015/2016 Page 22 Figure 24 : Front Panel « Température » V. Communication entre LABVIEW et ISIS Enfin c’est l’étape de simulation, on va d’abord charger le code sous la carte Arduino. Après la compilation du code, un fichier (.hex) se produit, on copie l’emplacement du fichier (comme c’est montré par figure) et on le met dans le programme file de la carte Arduino sous ISIS. Figure 25 : Fichier (.hex)
  • 24. ARDUINO+LABVIEW 2015/2016 Page 23 Figure 26 : Chargement du code Pour faire la communication entre LabVIEW et ISIS, on a utilisé le logiciel « VSPE » (Virtual Serial Ports Emulator).Comme le montre son nom il permet d’avoir une commmunication virtuelle.  Clique sous l’icône suivante (dans la figure).
  • 25. ARDUINO+LABVIEW 2015/2016 Page 24 Figure 27 : VSPE  Choisir Pair.  Suivant. Figure 28: Ports pour ISIS et Arduino(IDE)  Terminer. Figure 29 : Ports pour ISIS et Arduino(IDE)
  • 26. ARDUINO+LABVIEW 2015/2016 Page 25 COM1Arduino(IDE). COM2ISIS. Figure 30 : Ports pour ISIS et Arduino(IDE)  Connecter.  Suivant.
  • 27. ARDUINO+LABVIEW 2015/2016 Page 26 Figure 31 : Port pour LabVIEW  COM3.  Terminer. Figure 32 : Port pour LabVIEW
  • 28. ARDUINO+LABVIEW 2015/2016 Page 27 Figure 33 : VSPE(les virtuels ports)  Double clique COMPIM (schéma ISIS).  Faire la configuration comme indiqué dans la figure. Figure 34 : Configuration du COMPIM  Sous LabVIEW, choisir COM3.
  • 29. ARDUINO+LABVIEW 2015/2016 Page 28 Figure 35 : VISA (COM3) Conclusion Ce projet m’a permis de découvrir un nouvel outil de programmation « LabVIEW » qui me semble différent en sa méthode qui se base sur des fonctions en forme des blocs. De plus, l’intégration de la carte Arduino sous LabVIEW m’a permis de manipuler autres logiciels savoir faire la communication entre eux.
