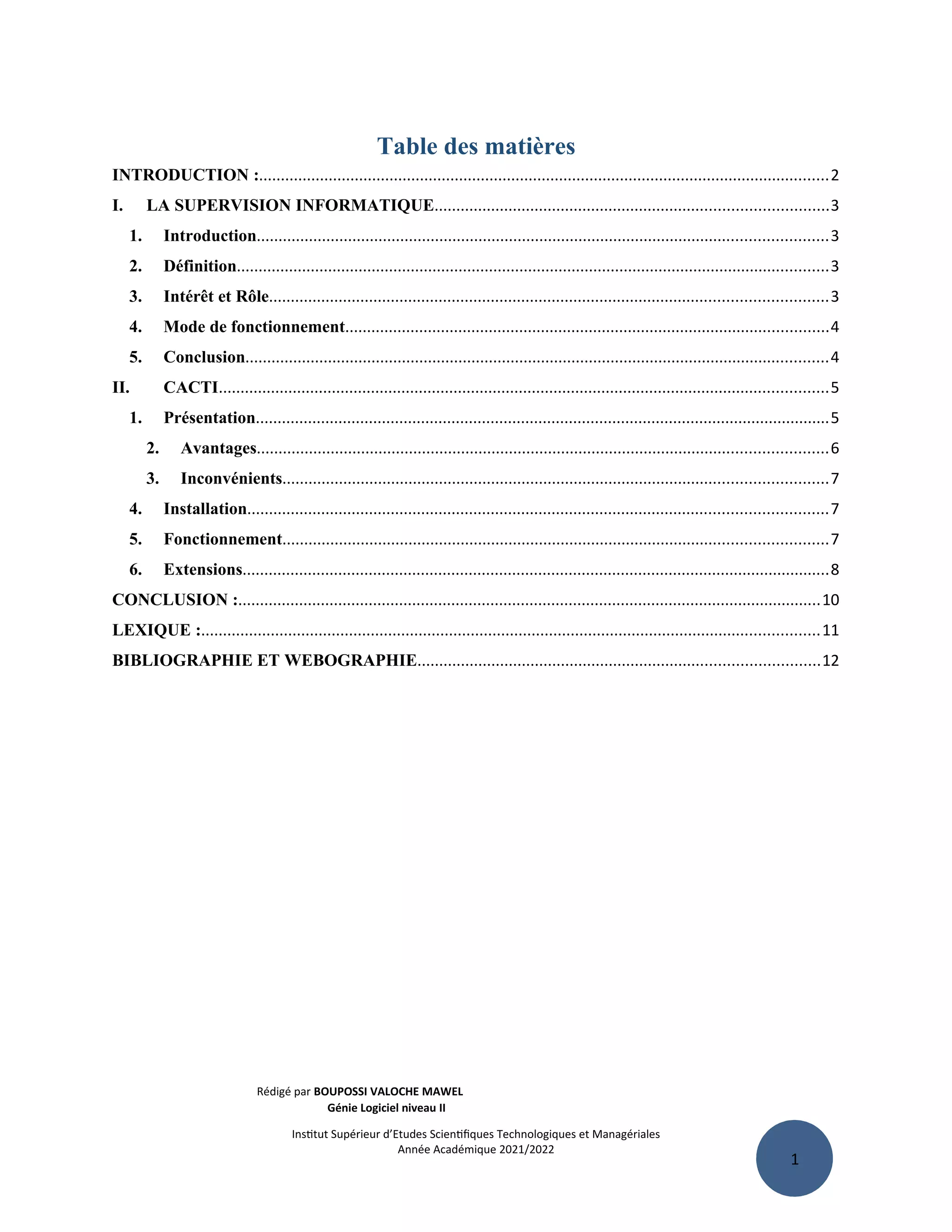

Table des matières
INTRODUCTION :...................................................................................................................................2
I. LA SUPERVISION INFORMATIQUE..........................................................................................3
1. Introduction...................................................................................................................................3
2. Définition........................................................................................................................................3
3. Intérêt et Rôle................................................................................................................................3
4. Mode de fonctionnement...............................................................................................................4
5. Conclusion......................................................................................................................................4
II. CACTI............................................................................................................................................5
1. Présentation....................................................................................................................................5
2. Avantages...................................................................................................................................6
3. Inconvénients.............................................................................................................................7
4. Installation.....................................................................................................................................7
5. Fonctionnement.............................................................................................................................7
6. Extensions.......................................................................................................................................8
CONCLUSION :......................................................................................................................................10
LEXIQUE :..............................................................................................................................................11
BIBLIOGRAPHIE ET WEBOGRAPHIE............................................................................................12
Rédigé par BOUPOSSI VALOCHE MAWEL
Génie Logiciel niveau II
Institut Supérieur d’Etudes Scientifiques Technologiques et Managériales
Année Académique 2021/2022

2

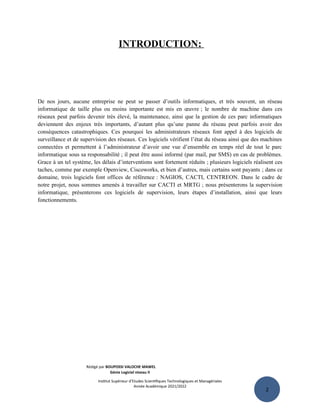

INTRODUCTION:
De nos jours, aucune entreprise ne peut se passer d’outils informatiques, et très souvent, un réseau
informatique de taille plus ou moins importante est mis en œuvre ; le nombre de machine dans ces
réseaux peut parfois devenir très élevé, la maintenance, ainsi que la gestion de ces parc informatiques
deviennent des enjeux très importants, d’autant plus qu’une panne du réseau peut parfois avoir des
conséquences catastrophiques. Ces pourquoi les administrateurs réseaux font appel à des logiciels de
surveillance et de supervision des réseaux. Ces logiciels vérifient l’état du réseau ainsi que des machines
connectées et permettent à l’administrateur d’avoir une vue d’ensemble en temps réel de tout le parc
informatique sous sa responsabilité ; il peut être aussi informé (par mail, par SMS) en cas de problèmes.
Grace à un tel système, les délais d’interventions sont fortement réduits ; plusieurs logiciels réalisent ces
taches, comme par exemple Openview, Ciscoworks, et bien d’autres, mais certains sont payants ; dans ce
domaine, trois logiciels font offices de référence : NAGIOS, CACTI, CENTREON. Dans le cadre de
notre projet, nous sommes amenés à travailler sur CACTI et MRTG ; nous présenterons la supervision
informatique, présenterons ces logiciels de supervision, leurs étapes d’installation, ainsi que leurs
fonctionnements.

3

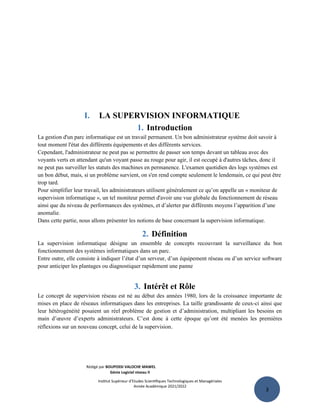

I. LA SUPERVISION INFORMATIQUE
1. Introduction
La gestion d'un parc informatique est un travail permanent. Un bon administrateur système doit savoir à
tout moment l'état des différents équipements et des différents services.
Cependant, l'administrateur ne peut pas se permettre de passer son temps devant un tableau avec des
voyants verts en attendant qu'un voyant passe au rouge pour agir, il est occupé à d'autres tâches, donc il
ne peut pas surveiller les statuts des machines en permanence. L'examen quotidien des logs systèmes est
un bon début, mais, si un problème survient, on s'en rend compte seulement le lendemain, ce qui peut être
trop tard.
Pour simplifier leur travail, les administrateurs utilisent généralement ce qu’on appelle un « moniteur de
supervision informatique », un tel moniteur permet d'avoir une vue globale du fonctionnement de réseau
ainsi que du niveau de performances des systèmes, et d’alerter par différents moyens l’apparition d’une
anomalie.
Dans cette partie, nous allons présenter les notions de base concernant la supervision informatique.
2. Définition
La supervision informatique désigne un ensemble de concepts recouvrant la surveillance du bon
fonctionnement des systèmes informatiques dans un parc.
Entre outre, elle consiste à indiquer l’état d’un serveur, d’un équipement réseau ou d’un service software
pour anticiper les plantages ou diagnostiquer rapidement une panne
3. Intérêt et Rôle
Le concept de supervision réseau est né au début des années 1980, lors de la croissance importante de
mises en place de réseaux informatiques dans les entreprises. La taille grandissante de ceux-ci ainsi que
leur hétérogénéité posaient un réel problème de gestion et d’administration, multipliant les besoins en
main d’œuvre d’experts administrateurs. C’est donc à cette époque qu’ont été menées les premières
réflexions sur un nouveau concept, celui de la supervision.

4

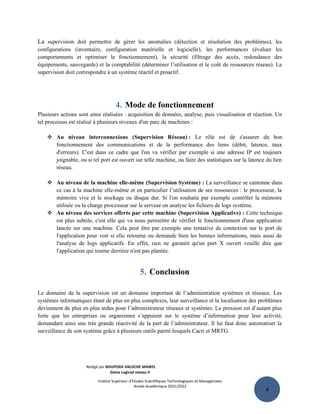

La supervision doit permettre de gérer les anomalies (détection et résolution des problèmes), les
configurations (inventaire, configuration matérielle et logicielle), les performances (évaluer les
comportements et optimiser le fonctionnement), la sécurité (filtrage des accès, redondance des
équipements, sauvegarde) et la comptabilité (déterminer l’utilisation et le coût de ressources réseau). La
supervision doit correspondre à un système réactif et proactif.
4. Mode de fonctionnement
Plusieurs actions sont ainsi réalisées : acquisition de données, analyse, puis visualisation et réaction. Un
tel processus est réalisé à plusieurs niveaux d'un parc de machines :
 Au niveau interconnexions (Supervision Réseau) : Le rôle est de s'assurer du bon
fonctionnement des communications et de la performance des liens (débit, latence, taux
d'erreurs). C'est dans ce cadre que l'on va vérifier par exemple si une adresse IP est toujours
joignable, ou si tel port est ouvert sur telle machine, ou faire des statistiques sur la latence du lien
réseau.
 Au niveau de la machine elle-même (Supervision Système) : La surveillance se cantonne dans
ce cas à la machine elle-même et en particulier l’utilisation de ses ressources : le processeur, la
mémoire vive et le stockage ou disque dur. Si l'on souhaite par exemple contrôler la mémoire
utilisée ou la charge processeur sur le serveur on analyse les fichiers de logs système.
 Au niveau des services offerts par cette machine (Supervision Applicative) : Cette technique
est plus subtile, c'est elle qui va nous permettre de vérifier le fonctionnement d'une application
lancée sur une machine. Cela peut être par exemple une tentative de connexion sur le port de
l'application pour voir si elle retourne ou demande bien les bonnes informations, mais aussi de
l'analyse de logs applicatifs. En effet, rien ne garantit qu'un port X ouvert veuille dire que
l'application qui tourne derrière n'est pas plantée.
5. Conclusion
Le domaine de la supervision est un domaine important de l’administration systèmes et réseaux. Les
systèmes informatiques étant de plus en plus complexes, leur surveillance et la localisation des problèmes
deviennent de plus en plus ardus pour l’administrateur réseaux et systèmes. La pression est d’autant plus
forte que les entreprises ou organismes s’appuient sur le système d’information pour leur activité,
demandant ainsi une très grande réactivité de la part de l’administrateur. Il lui faut donc automatiser la
surveillance de son système grâce à plusieurs outils parmi lesquels Cacti et MRTG.

5
II. CACTI
1. Présentation
Cacti est un logiciel libre de supervision réseau basé sur la puissance de stockage de données
RRDTool. Il s’agit d’un outil de gestion de base de données RRD (Round Robin Data base) sous licence
GPL qui est le standard de l’industrie open source permettant la sauvegarde haute performance et le tracé
de graphique et de données chronologiques. En outre, le principal avantage d’une base RRD est sa taille
fixe. Cacti est considéré comme le successeur de MRTG (Multi Router Traffic Grapher) et également
comme une interface d’utilisation de RRDTool. Il permet principalement de représenter graphiquement
divers statuts de périphériques réseau en utilisant SNMP ou encore grâce à des scripts. Les données sont
récoltées auprès des différents agents SNMP grâce à un script PHP. Pour de meilleures performances, un
exécutable nommé cactid peut également effectuer les interrogations. L'intérêt de ce logiciel réside
essentiellement dans son principe de « modèles » (Templates) qui permet de créer d’une manière
générique les graphiques afin de les réutiliser. D’une manière générale, « tout » est modèle sous Cacti.
Cela est avantageux lorsque de nombreuses données identiques doivent être observées, mais cela peut se
révéler fastidieux à configurer lorsque les données sont hétérogènes. Contrairement à MRTG qui régénère
l'ensemble des graphiques toutes les 5 minutes, Cacti génère les images dynamiquement à l'affichage à
partir des fichiers de données RRDTool. Il est également possible d'effectuer des opérations simples (et
des combinaisons d'opérations) avec les différentes données grâce à une interface graphique qui permet
l'utilisation simplifiée.

6
2. Avantages
 L’on peut mesurer la Disponibilité, la Charge, les Erreurs, et bien d’autres choses, tout ceci avec
une archive
 CACTI accèdes aux interfaces des routeurs et commutateurs, et collecte les
informations sur le trafic ainsi que les erreurs.
 CACTI peut mesurer le taux de remplissage d’un disque, la charge du processeur, et
bien d’autres choses. Il peut réagir à certaines conditions, et envoyer des alertes à des
seuils et intervalles donnés.
 La visualisation hiérarchique aide à organiser et découvrir des nouveaux équipements
rapidement
 Graphique
 Toutes les fonctions avancées de l’outil RRDgraph sont disponibles pour ajuster et
automatiser l’affichage de certains paramètres.
 CACTI nous permet de structurer les informations dans un arbre hiérarchique
 Sources de donnée
 CACTI nous permet d’accéder aux fonctions avancées de RRDcreate et RRDupdate,
y compris la définition de multiples sources d’information pour chaque base RRD
 Collecte de données
 Offre SNMP y compris l’utilisation php-snmp ou bien de net-snmp
 Les sources de donnée peuvent être mises à jour via SNMP ou bien en utilisant un
script qui se chargera de la collecte des données.
 Un composant optionnel, Cactid, implémente les fonctions SNMP en C, avec du
multithread. Pour les grandes installations.
 Modèles
 L’on peut créer des modèles pour réutiliser les définitions des graphiques, et les
sources de donnée et les équipements (prédéfinitions).
 Architecture Plugin de CACTI (CPA)
 Étend la fonctionnalité de CACTI. Beaucoup de greffons (plug-in) sont disponibles.
 Gestion des utilisateurs
 L’on peut gérer les utilisateurs localement, ou bien via LDAP, et assigner différents
niveaux d’autorisation aux utilisateurs et aux groupes, avec un contrôle fin.

7
3. Inconvénients
 La configuration des interfaces à surveiller est répétitive et fastidieuse
 La configuration du CACTI Plugin Architecture est peu évidente
 La mise à jour d’une version à une autre peut être difficile.
4. Installation
Sur les grosses installations, un outil existe, le cactid, qui permet à Cacti de gérer un grand nombre de
sources. C’est le paquetage cacti-spine dans Ubuntu.
5. Fonctionnement
Cacti fonctionne selon le principe suivant : acquisition, stockage et présentation des données (Voir figure
suivante)
L’acquisition de données se fait de manière indexée ou non indexée.
« Data Input Method » permet d’acquérir une ou plusieurs valeurs numériques (par exemple, une réponse
d’un ping en ms ou un nombre d’utilisateurs connectés sur un poste) grâce à des scripts ou des requêtes
SNMP. Et cette méthode définit les sources des données.
« Data Query » liste des données (par exemple, liste d’interfaces ou de partitions) selon un index ce qui
facilite la création de graphes lorsqu’on a souvent des données similaires.
Acquisition
Stockage
Représentation

8

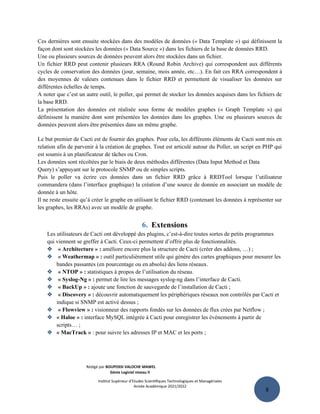

Ces dernières sont ensuite stockées dans des modèles de données (« Data Template ») qui définissent la
façon dont sont stockées les données (« Data Source ») dans les fichiers de la base de données RRD.
Une ou plusieurs sources de données peuvent alors être stockées dans un fichier.
Un fichier RRD peut contenir plusieurs RRA (Round Robin Archive) qui correspondent aux différents
cycles de conservation des données (jour, semaine, mois année, etc…). En fait ces RRA correspondent à
des moyennes de valeurs contenues dans le fichier RRD et permettent de visualiser les données sur
différentes échelles de temps.
A noter que c’est un autre outil, le poller, qui permet de stocker les données acquises dans les fichiers de
la base RRD.
La présentation des données est réalisée sous forme de modèles graphes (« Graph Template ») qui
définissent la manière dont sont présentées les données dans les graphes. Une ou plusieurs sources de
données peuvent alors être présentées dans un même graphe.
Le but premier de Cacti est de fournir des graphes. Pour cela, les différents éléments de Cacti sont mis en
relation afin de parvenir à la création de graphes. Tout est articulé autour du Poller, un script en PHP qui
est soumis à un planificateur de tâches ou Cron.
Les données sont récoltées par le biais de deux méthodes différentes (Data Input Method et Data
Query) s’appuyant sur le protocole SNMP ou de simples scripts.
Puis le poller va écrire ces données dans un fichier RRD grâce à RRDTool lorsque l’utilisateur
commandera (dans l’interface graphique) la création d’une source de donnée en associant un modèle de
donnée à un hôte.
Il ne reste ensuite qu’à créer le graphe en utilisant le fichier RRD (contenant les données à représenter sur
les graphes, les RRAs) avec un modèle de graphe.
6. Extensions
Les utilisateurs de Cacti ont développé des plugins, c’est-à-dire toutes sortes de petits programmes
qui viennent se greffer à Cacti. Ceux-ci permettent d’offrir plus de fonctionnalités.
 « Architecture » : améliore encore plus la structure de Cacti (créer des addons, …) ;
 « Weathermap » : outil particulièrement utile qui génère des cartes graphiques pour mesurer les
bandes passantes (en pourcentage ou en absolu) des liens réseaux.
 « NTOP » : statistiques à propos de l’utilisation du réseau.
 « Syslog-Ng » : permet de lire les messages syslog-ng dans l’interface de Cacti.
 « BackUp » : ajoute une fonction de sauvegarde de l’installation de Cacti ;
 « Discovery » : découvrir automatiquement les périphériques réseaux non contrôlés par Cacti et
indique si SNMP est activé dessus ;
 « Flowview » : visionneur des rapports fondés sur les données de flux crées par Netflow ;
 « Haloe » : interface MySQL intégrée à Cacti pour enregistrer les événements à partir de
scripts… ;
 « MacTrack » : pour suivre les adresses IP et MAC et les ports ;

9
 « Monitor » : ajoute un onglet pour visualiser les états (Up ou Down) de tous les hôtes. Si un
hôte tombe en panne une alerte sonore est émise ;
 « RRDClean » : utilisé pour supprimer les RRAs non utilisées ;
 « Reports » : envoie des graphes à des utilisateurs à des moments donnés ;
 « Thold » : module « Threshold » (seuils, alertes, …) converti en plugin ;
 « Tools » : ajoute des outils réseaux pour Cacti ;
 « Update » : affiche les plugins installés et vérifie les mises à jour.
Il existe également NPC (Nagios Plugin for Cacti), permettant complètement d’intégrer Nagios à
Cacti et offrant les fonctionnalités suivantes :
 Une nouvelle interface à Nagios complètement intégré à Cacti ;
 Une interface utilisateur riche développée avec Ext 2.0 ;
 Un point d'entrée unique pour surveiller les états et tendances des composants ;
 Toutes les données sont mises à jour de façon asynchrone grâce à JSON (Java Script Object
Notation) ;
 Importation/synchronisation des hôtes de Nagios dans Cacti ;
 Possibilités de personnaliser l'interface par utilisateur.

10

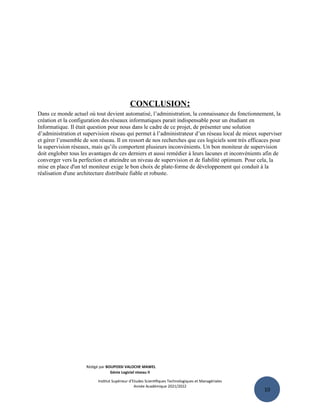

CONCLUSION:
Dans ce monde actuel où tout devient automatisé, l’administration, la connaissance du fonctionnement, la
création et la configuration des réseaux informatiques parait indispensable pour un étudiant en
Informatique. Il était question pour nous dans le cadre de ce projet, de présenter une solution
d’administration et supervision réseau qui permet à l’administrateur d’un réseau local de mieux superviser
et gérer l’ensemble de son réseau. Il en ressort de nos recherches que ces logiciels sont très efficaces pour
la supervision réseaux, mais qu’ils comportent plusieurs inconvénients. Un bon moniteur de supervision
doit englober tous les avantages de ces derniers et aussi remédier à leurs lacunes et inconvénients afin de
converger vers la perfection et atteindre un niveau de supervision et de fiabilité optimum. Pour cela, la
mise en place d'un tel moniteur exige le bon choix de plate-forme de développement qui conduit à la
réalisation d'une architecture distribuée fiable et robuste.

11

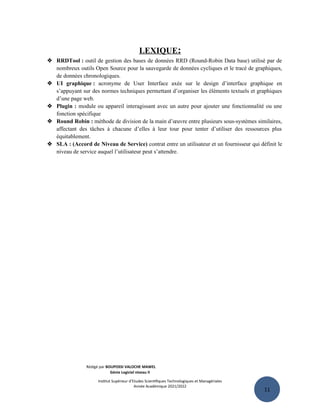

LEXIQUE:
 RRDTool : outil de gestion des bases de données RRD (Round-Robin Data base) utilisé par de
nombreux outils Open Source pour la sauvegarde de données cycliques et le tracé de graphiques,
de données chronologiques.
 UI graphique : acronyme de User Interface axée sur le design d’interface graphique en
s’appuyant sur des normes techniques permettant d’organiser les éléments textuels et graphiques
d’une page web.
 Plugin : module ou appareil interagissant avec un autre pour ajouter une fonctionnalité ou une
fonction spécifique
 Round Robin : méthode de division de la main d’œuvre entre plusieurs sous-systèmes similaires,
affectant des tâches à chacune d’elles à leur tour pour tenter d’utiliser des ressources plus
équitablement.
 SLA : (Accord de Niveau de Service) contrat entre un utilisateur et un fournisseur qui définit le
niveau de service auquel l’utilisateur peut s’attendre.

12
BIBLIOGRAPHIE ET WEBOGRAPHIE
 Connaissances mutuelles
 Wikipédia
 Docplayer.fr
 Google Chrome
 http://www.CACTI.net
 http://oss.oetiker.ch/mrtg/

Cacti

Contenu connexe

Tendances

Similaire à Cacti

Cacti
