1. Rapport de Projet de Fin d’Etudes
Présenté en vue de l’obtention de :
Licence Appliquée en Technologies de l’Informatique
Parcours : Réseaux et Services Informatiques
Sujet :
IMPLEMENTATION D’UNE ARCHITECTURE RESEAU
AVEC SOLUTION DE CONTROLE D’ACCES,
MONITORING & AUTOMATISATION
Elaboré par
Farhat Hiba & El Ghoul Essia
Encadrant académique : Mr BOUZIRI Zied
Encadrante professionnelle : Mme BEN HAMZA Dhouha
Société d’accueil : GlobalNet
Année universitaire : 2019/2020
REPUBLIQUE TUNISIENNE
*****
MINISTERE DE L'ENSEIGNEMENT
SUPERIEUR ET DE LA RECHERCHE
SCIENTIFIQUE
*****
DIRECTION GENERALE DES ETUDES
TECHNOLOGIQUES
*****
INSTITUT SUPERIEUR DES ETUDES
TECHNOLOGIQUES DE CHARGUIA
*****
Département Technologies de
l’Informatique

2. Dédicaces

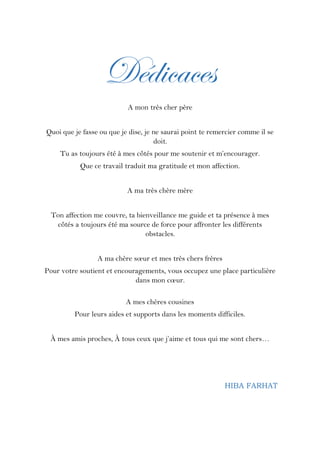

A mon très cher père
Quoi que je fasse ou que je dise, je ne saurai point te remercier comme il se
doit.
Tu as toujours été à mes côtés pour me soutenir et m’encourager.
Que ce travail traduit ma gratitude et mon affection.
A ma très chère mère
Ton affection me couvre, ta bienveillance me guide et ta présence à mes
côtés a toujours été ma source de force pour affronter les différents
obstacles.
A ma chère sœur et mes très chers frères
Pour votre soutient et encouragements, vous occupez une place particulière
dans mon cœur.
A mes chères cousines
Pour leurs aides et supports dans les moments difficiles.
À mes amis proches, À tous ceux que j’aime et tous qui me sont chers…
HIBA FARHAT

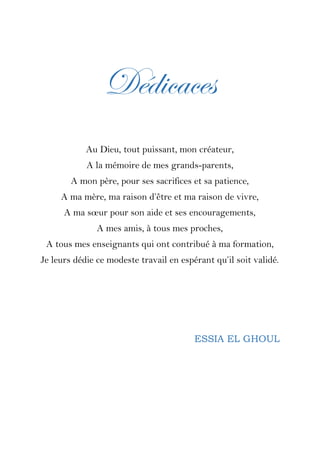

3. Dédicaces
Au Dieu, tout puissant, mon créateur,
A la mémoire de mes grands-parents,
A mon père, pour ses sacrifices et sa patience,
A ma mère, ma raison d’être et ma raison de vivre,
A ma sœur pour son aide et ses encouragements,
A mes amis, à tous mes proches,
A tous mes enseignants qui ont contribué à ma formation,
Je leurs dédie ce modeste travail en espérant qu’il soit validé.
ESSIA EL GHOUL

4. Remerciements
Nous tenons à remercier tous les membres du jury pour l’honneur qu’ils nous ont
accordé de vouloir juger et accepter d’évaluer notre travail.
Nous exprimons nos vifs remerciements également à Monsieur Zied BOUZIRI, notre tuteur
pédagogique à ISET CHARGUIA, pour sa disponibilité, son aide, ses précieux
conseils, ses critiques constructives, ses explications et suggestions pertinentes ainsi
que pour ses qualités humaines et morales que nous avons toujours appréciées.
Nous adressons aussi nos remerciements à Madame Dhouha Ben Hamza d’avoir
répondu favorablement pour nous encadrer durant toute la période du déroulement
de notre Projet de Fin d’Etudes et de nous soutenir sur le plan scientifique par
sa contribution et ses efforts considérables en nous fournissant les informations
nécessaires à ce projet.
Nos sincères gratitudes à tout le personnel de Globalnet pour les conditions
favorables et l’ambiance de travail agréable créées au sein de leur société durant le
déroulement de notre stage.

5. Sommaire
Introduction générale.................................................................................................................. 1
Chapitre 1 : Présentation du cadre du stage................................................................................ 2
Introduction ................................................................................................................................ 2
1. Présentation de la société ................................................................................................... 2
2. Présentation du domaine de gestion de réseaux :............................................................... 3
2.1 L'automatisation informatique..................................................................................... 3
2.2 La supervision informatique :...................................................................................... 3
2.3 La virtualisation :......................................................................................................... 3
2.4 La sécurité : ................................................................................................................. 3
3. Etude de l’existant :............................................................................................................ 3
3.1 Description de l'existant : ............................................................................................ 4
3.2 Critique de l’existant ................................................................................................... 4
3.3 Solution proposé.......................................................................................................... 4
4. Méthodologie adoptée et langage de modélisation ............................................................ 4
4.1 Méthode de réalisation................................................................................................. 4
4.2 Présentation de Scrum ................................................................................................. 6
4.2.1 Les rôles ................................................................................................................. 7
4.2.2 Les évènements ...................................................................................................... 7
4.2.3 Les cycles de la méthode scrum............................................................................. 8
4.3 Langage de modélisation............................................................................................. 9
Conclusion................................................................................................................................ 10
Chapitre 2 : Etat de l’art ........................................................................................................... 11
Introduction .............................................................................................................................. 11
1. La supervision .................................................................................................................. 11
1.1 Les objectifs et intérêts de la supervision.................................................................. 11
1.2 Pourquoi superviser ................................................................................................... 11
2. La virtualisation................................................................................................................ 12
2.1 Fonctionnement ......................................................................................................... 12
2.2 Types de ressources virtualisées................................................................................ 12
2.2.1 Virtualisation des données ................................................................................... 13
2.2.2 Virtualisation des postes de travail....................................................................... 13
2.2.3 Virtualisation de serveurs..................................................................................... 13

6. 2.2.4 Virtualisation des systèmes d'exploitation ........................................................... 13
2.2.5 Virtualisation des fonctions réseau....................................................................... 13
3. VPN.................................................................................................................................. 13
3.1 Utilisation de VPN..................................................................................................... 13
3.1.1 Accès d'utilisateur distant sur Internet ................................................................. 13
3.1.2 Connexion de réseaux sur Internet....................................................................... 14
3.1.3 Connexion d'ordinateurs sur un intranet............................................................... 14
3.2 Caractéristiques de VPN............................................................................................ 14
4. VLAN............................................................................................................................... 15
4.1 Utilité des vlans ......................................................................................................... 15
5. L’automatisation Informatique......................................................................................... 15
5.1 Pourquoi automatiser................................................................................................. 15
5.2 Avantages .................................................................................................................. 16
5.3 Intérêt d’automatisation de la supervision................................................................. 16
6. Le protocole SNMP.......................................................................................................... 17
6.1 Présentation ............................................................................................................... 17
6.1.1 Fonctionnement.................................................................................................... 17
6.1.2 La MiB ................................................................................................................. 18
7. Protocole SSH .................................................................................................................. 19
8. Protocole AAA................................................................................................................. 19
8.1 Protocole RADIUS .................................................................................................... 20
8.1.1 Fonctionnement.................................................................................................... 20
8.2 Protocole TACACS+................................................................................................. 21
8.2.1 Fonctionnement.................................................................................................... 21
8.3 Comparaison.............................................................................................................. 22
8.4 Les outils de monitoring............................................................................................ 22
8.4.1 Les plateformes éditeurs....................................................................................... 22
8.4.2 Les plateformes libres .......................................................................................... 23
8.5 Les outils d’automatisation........................................................................................ 27
Conclusion................................................................................................................................ 27
Chapitre 3: Sprint 0 Spécification des besoins ......................................................................... 28
Introduction .............................................................................................................................. 28
1. Spécification des besoins ................................................................................................. 28

7. 1.1 Besoins fonctionnels.................................................................................................. 28
1.2 Besoins non fonctionnels........................................................................................... 29
1.3 Backlog général du produit........................................................................................ 29
1.4 Diagramme de cas d’utilisation général .................................................................... 32
1.4.1 Identification d’acteurs :....................................................................................... 32
1.4.2 Diagramme de cas d’utilisation............................................................................ 32
1.5 Diagramme d'activités ............................................................................................... 34
1.5.1 Diagramme d’activité « Notification »................................................................. 34
1.6 Environnement de travail........................................................................................... 35
1.6.1 Environnement matériel :..................................................................................... 35
1.6.2 Environnement logiciel ........................................................................................ 36
1.7 Architecture de projet ................................................................................................ 39
1.8 Planification de la release.......................................................................................... 41
Conclusion................................................................................................................................ 42
Chapitre 4 : Sprint 1 mise en place de l’outil de supervision................................................... 43
Introduction .............................................................................................................................. 43
1. Spécification fonctionnelle............................................................................................... 43
1.1 Le Backlog du sprint.................................................................................................. 43
1.2 Diagramme de cas d’utilisation du sprint 1............................................................... 44
1.3 Réalisation ................................................................................................................. 44
1.3.1 Installation............................................................................................................ 45
1.3.2 Installation et configuration de l’agent SNMP..................................................... 46
1.3.3 Ajout des commandes .......................................................................................... 47
1.3.4 Ajout des hôtes à superviser................................................................................. 48
1.3.5 Création graphique avec cacti .............................................................................. 50
1.3.6 Génération des rapports........................................................................................ 57
1.3.7 Notifications par mail........................................................................................... 61
1.4 Revue de sprint .......................................................................................................... 61
1.5 Rétrospectives............................................................................................................ 62
1.6 Burndown chart ......................................................................................................... 62
Conclusion................................................................................................................................ 62
Chapitre 5 : Sprint 2 Implémentation d’une connexion VPN et serveur d’authentification .... 63
Introduction .............................................................................................................................. 63

8. 1. Spécification fonctionnelle............................................................................................... 63
1.1 Le Backlog du sprint.................................................................................................. 63
1.2 Diagramme de cas d’utilisation « Authentification »................................................ 64
2. Réalisation........................................................................................................................ 65
2.1 Mise en place d’un réseau privé virtuel :................................................................... 65
2.1.1 Configuration du routeur...................................................................................... 65
2.1.2 Test d’accès VPN à distance ................................................................................ 67
3. Configuration du AAA..................................................................................................... 72
3.1 Configuration de serveur FreeRADIUS .................................................................... 73
3.2 Configuration du routeur comme client..................................................................... 80
3.3 Revue de sprint .......................................................................................................... 82
3.4 Rétrospective ............................................................................................................. 82
3.5 Burndown chart ......................................................................................................... 83
Conclusion................................................................................................................................ 83
Chapitre 6 : sprint 3 automatisation de la supervision avec ansible......................................... 84
Introduction .............................................................................................................................. 84
1. Spécification fonctionnelle :............................................................................................. 84
1.1 Backlog du sprint :..................................................................................................... 84
1.2 Diagramme de cas d’utilisation du sprint 3............................................................... 85
2. Réalisation........................................................................................................................ 86
2.1 Configuration Ansible ............................................................................................... 86
2.1.1 Sécurisation des transferts.................................................................................... 86
2.1.2 Configuration du fichier inventaire ansible.......................................................... 87
2.2 Automatiser la configuration snmp : ......................................................................... 88
2.3 Automatisation de l’ajout des machines dans le serveur EON.................................. 89
2.3.1 Génération d’une clé API..................................................................................... 89
2.3.2 Création d’une page web dynamique ................................................................... 90
2.3.3 Création de playbook ansible et script bash ......................................................... 91
2.3.4 Exécution de playbook ......................................................................................... 92
2.4 Revue de sprint .......................................................................................................... 93
2.5 Rétrospectives............................................................................................................ 94
2.6 Burndown chart ......................................................................................................... 94
Conclusion................................................................................................................................ 95

9. Annexe A: Installation VMware ESXi..................................................................................... 96
1. Installation de VMware ESXi sur VMware Workstation ................................................ 96
ANNEXE B : Configuration snmp......................................................................................... 102
2. Configuration SNMP de VMware ESXi........................................................................ 102
3. Installation et configuration de l’agent SNMP de Windows.......................................... 104
3.1 Installation et configuration de l’agent SNMP de CentOS 7................................... 108
ANNEXE C : Installation FreeRADIUS sur Ubuntu 18.04................................................... 113
Conclusion générale ............................................................................................................... 118

10. Liste des figures
Figure 1 : les cycles de méthode scrum..................................................................................... 8
Figure 2 : structure de table MIB............................................................................................. 19
Figure 3 :Les élements de serveur RADIUS .......................................................................... 21
Figure 4 : Fonctionnement du protocole TACACS+............................................................... 22
Figure 5 : Diagramme de cas d'utilisation général .................................................................. 33
Figure 6 : Diagramme cas d’utilisation Gestion des services.................................................. 33
Figure 7: Diagramme d'activités.............................................................................................. 35
Figure 8 : Composants d’Eyes-of-network.............................................................................. 37
Figure 9 : Architecture VMware ESXi.................................................................................... 38
Figure 10 : Architecture du projet ........................................................................................... 39
Figure 11: Diagramme de cas d'utilisation du sprint 1............................................................ 44
Figure 12 : Interface web d’ESXi............................................................................................ 45
Figure 13 : interface web eyes of network .............................................................................. 46
Figure 14: Configuration de fichier /etc/snmp/snmpd.conf .................................................... 46
Figure 15 : Configuration snmp routeur.................................................................................. 47
Figure 16 : configuration web d’Eon ...................................................................................... 47
Figure 17 : éditeur de commandes .......................................................................................... 47
Figure 18: liste des équipements ............................................................................................. 48
Figure 19 : ajout d'un hôte....................................................................................................... 48
Figure 20 : Etat des hôtes ........................................................................................................ 49
Figure 21 : Etats des hôtes et services supervisés ................................................................... 49
Figure 22 : Menu Cacti............................................................................................................ 50
Figure 23 : Importation des hôtes............................................................................................ 50
Figure 24 : Interface Cacti....................................................................................................... 51
Figure 25 : Tableau de bord Cacti........................................................................................... 51
Figure 26 : Liste des équipements importés............................................................................ 52
Figure 27 : Création d’un nouveau graphe............................................................................. 52
Figure 28 : Validation des choix de la création de graphe ...................................................... 53
Figure 29 : Création des graphes avec succès ......................................................................... 53
Figure 30 : Accès à la liste des graphes................................................................................... 54
Figure 31 : Liste des graphes créés ......................................................................................... 54
Figure 32 : Graphe Memory Usage du serveur Freeradius en cours de création .................... 55
Figure 33 : Accès à l’arborescence des graphes...................................................................... 55
Figure 34 : Création d’une nouvelle arborescence des graphes .............................................. 55
Figure 35 : Ajout d’un nouveau graphe à l’arborescence ....................................................... 56
Figure 36 : Validation des choix du type d’arborescence et du graphe .................................. 56
Figure 37 : Liste des graphes ajoutés à l’arborescence. .......................................................... 56
Figure 38 : Schéma d'accès au rapport tendances. .................................................................. 57
Figure 39 : Choix du type d’hôte............................................................................................. 57
Figure 40 : Choix de l’hôte...................................................................................................... 58
Figure 41 : Options du rapport ................................................................................................ 58
Figure 42 : Rapport tendances du serveur Freeradius ............................................................. 58

11. Figure 43 : Choix de la création du rapport SLA technique.................................................... 59
Figure 44 : Rapport SLA du serveur Freeradius ..................................................................... 59
Figure 45 : Schéma d'accès au ‘performances’ ....................................................................... 60
Figure 46 : Rapport performances du serveur Freeradius ....................................................... 60
Figure 47 : notifications par mail ............................................................................................ 61
Figure 48: Burndown chart sprint 1 ........................................................................................ 62
Figure 49 : Diagramme de cas d’utilisation « Authentification » ........................................... 64
Figure 50 : Configuration VPN du routeur ............................................................................. 65
Figure 51 : configuration mode tunnel et algorithmes............................................................. 65
Figure 52:Configuration model aaa......................................................................................... 66
Figure 53 : Configuration pool d'dresses et autorisation de trafic........................................... 66
Figure 54 : Configuration de carte de chiffrement.................................................................. 66
Figure 55 : liaison entre carte dynamique et carte statique. .................................................... 67
Figure 56 : Lier la carte à une interface.................................................................................. 67
Figure 57 : Liste des associations de sécurité ISAKMP ......................................................... 67
Figure 58 : Création d’une nouvelle entrée de connexion....................................................... 68
Figure 59 : Les informations de l’entrée de connexion à créer............................................... 68
Figure 60 : Etablissement d’une connexion VPN ................................................................... 69
Figure 61 : Authentification de l’utilisateur pour l’entrée de connexion créé ........................ 69
Figure 62 : Sécurisation du canal de communication.............................................................. 70
Figure 63 : Etablissement de la connexion avec succès.......................................................... 70
Figure 64 : Accès aux statistiques de tunnel de VPN client.................................................... 71
Figure 65 : Détails de tunnel ................................................................................................... 71
Figure 66 : Détails des routes sécurisés................................................................................... 72
Figure 67 : nouvelle associations ISAKMP ajoutée................................................................ 72
Figure 68 : Edition du fichier sql............................................................................................. 73
Figure 69 : Redémarrage du service Freeradius...................................................................... 73
Figure 70 : Edition du fichier clients.conf............................................................................... 74
Figure 71 : Edition du fichier users......................................................................................... 75
Figure 72 : Test de l’authentification freeradius en local........................................................ 75
Figure 73 : Authentification radius dans les routeurs R1 et R2 .............................................. 76
Figure 74: page d'accueil daloRADIUS .................................................................................. 76
Figure 75 : ajout d'un user dans daloRADIUS........................................................................ 77
Figure 76 : Validation des données de l’utilisateur................................................................. 77
Figure 77 : les privilèges d’un user ......................................................................................... 78
Figure 78 : Liste users ............................................................................................................. 78
Figure 79 : ajout d'un NAS...................................................................................................... 79
Figure 80 : Liste NAS ............................................................................................................. 79
Figure 81 : Déclaration des éléments de groupe radius........................................................... 80
Figure 82 : Configuration de l’authentification au niveau du routeur..................................... 80
Figure 83 : Configuration de ligne vty.................................................................................... 80
Figure 84 : Test d’authentification à distance d’user avec privilèges 15 ................................ 81
Figure 85 : Accès à distance au mode de configuration du routeur ........................................ 81
Figure 86 : Test d’authentification à distance d’user avec privilèges 3 .................................. 81

12. Figure 87 : Burndown chart sprint3 ........................................................................................ 83
Figure 88: Diagramme de cas d'utilisation du sprint 3. ........................................................... 85
Figure 89 : Génération des clés. .............................................................................................. 86
Figure 90: copie de clé publique. ............................................................................................ 87
Figure 91: Configuration de fichier d'inventaires.................................................................... 87
Figure 92: Test de connectivité ............................................................................................... 88
Figure 93: automatisation de configuration du snmp.............................................................. 88
Figure 94 : exécution du playbook de configuration snmp..................................................... 89
Figure 95 : Clé API ................................................................................................................. 90
Figure 96 : création d’une page web dynamique addHost ...................................................... 91
Figure 97 : playbook d'ajout machine ..................................................................................... 92
Figure 98 : script bash addHost.sh .......................................................................................... 92
Figure 99 : Exécution de playbook d'ajout des hôtes.............................................................. 92
Figure 100 : machines ajoutées avec succès ........................................................................... 93
Figure 101 : Burndown chart de sprint 3................................................................................. 94
Figure 102 : Ajout d’une nouvelle machine virtuelle.............................................................. 96
Figure 103 : Choix tu type de configuration de la machine .................................................... 96
Figure 104 : Choix de l’emplacement de l’image iso.............................................................. 97
Figure 105 : Choix du nom et de l’emplacement de la machine virtuelle............................... 97
Figure 106 : Choix de la capacité du disque de la machine virtuelle...................................... 98
Figure 107 : Validation de la création de la machine.............................................................. 98
Figure 108 : Liste des machines virtuelles de VMware Workstation ..................................... 99
Figure 109 : Choix du disque pour l’installation................................................................... 100
Figure 110 : Choix de la langue ............................................................................................ 100
Figure 111 : Definition du mot de passe ............................................................................... 100
Figure 112 : Confirmation de l’installation........................................................................... 101
Figure 113 : Redémarrage du serveur ................................................................................... 101
Figure 114 : Démarrage de la machine virtuelle VMware ESXi .......................................... 101
Figure 115 : Démarrage du service SSH............................................................................... 102
Figure 116 :Accès à VMWARE ESXI à distance avec putty ............................................... 102
Figure 117: Configuration SNMP de VMWARE ESXI ....................................................... 103
Figure 118 : Selection menu Programmes ............................................................................ 104
Figure 119 : Selection menu Programmes et fonctionnalités................................................ 104
Figure 120 : Activation du protocole SNMP......................................................................... 105
Figure 121 : Accès aux services de Windows....................................................................... 105
Figure 122 : Liste des services Windows.............................................................................. 106
Figure 123 : Les propriétés du service SNMP ................................................................... 106
Figure 124 : Les informations de sécurité du service SNMP ................................................ 107
Figure 125 : Ajout du nom de la communauté...................................................................... 107
Figure 126 : Ajout de l’adresse IP du serveur....................................................................... 107
Figure 127 : Ajout de l’adresse du serveur avec succès........................................................ 108
Figure 128 : Installation du service snmpd............................................................................ 108
Figure 129 : Démarrage et statut du service snmp ................................................................ 109
Figure 130 : Edition du fichier /etc/snmp/snmpd.conf.......................................................... 109

13. Figure 131 : Installation de l’agent snmp ............................................................................. 111
Figure 132 : Le statut du service snmpd................................................................................ 111
Figure 133 : Installation des mibs.......................................................................................... 111
Figure 134 : Edition du fichier /etc/snmp/snmpd.conf 2....................................................... 112
Figure 135 : Mise à jour de la cache des paquets.................................................................. 113
Figure 136 : Installation de freeradius et de la base de données mysql ................................ 113
Figure 137 : création d’une nouvelle base de données.......................................................... 113
Figure 138 : Attribution des privilèges.................................................................................. 114
Figure 139 : Mise à jour et importation de la base de données............................................. 114
Figure 140 : Installation apache, php et d’autres packages ................................................... 114
Figure 141 : Edition du fichier de configuration daloradius.conf.php .................................. 116
Figure 142 : Redémarrage des services freeradius et apache................................................ 116
Figure 143: Interface web daloradius.................................................................................... 117

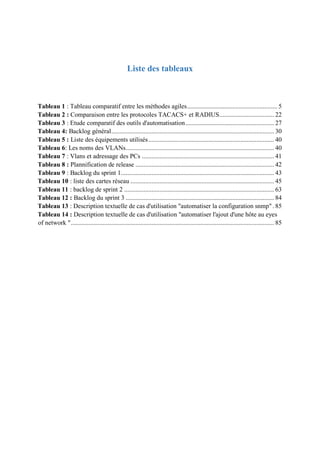

14. Liste des tableaux
Tableau 1 : Tableau comparatif entre les méthodes agiles........................................................ 5
Tableau 2 : Comparaison entre les protocoles TACACS+ et RADIUS.................................. 22
Tableau 3 : Etude comparatif des outils d'automatisation....................................................... 27
Tableau 4: Backlog général..................................................................................................... 30
Tableau 5 : Liste des équipements utilisés.............................................................................. 40
Tableau 6: Les noms des VLANs............................................................................................ 40
Tableau 7 : Vlans et adressage des PCs .................................................................................. 41
Tableau 8 : Plannification de release ...................................................................................... 42
Tableau 9 : Backlog du sprint 1............................................................................................... 43
Tableau 10 : liste des cartes réseau ......................................................................................... 45
Tableau 11 : backlog de sprint 2 ............................................................................................. 63
Tableau 12 : Backlog du sprint 3 ............................................................................................ 84
Tableau 13 : Description textuelle de cas d'utilisation "automatiser la configuration snmp". 85
Tableau 14 : Description textuelle de cas d'utilisation "automatiser l'ajout d'une hôte au eyes
of network ".............................................................................................................................. 85

15. Glossaire
AAA: Authentication, Authorization, Accounting
ACL: Access Control List
AES: Advanced Encryption Standard
CPU : Central Processing Unit
DES : Data Encryption Standard
FAI : Fournisseur d'accès à Internet
FTP: File Transfer Protocol
HMAC: keyed-hash message authentication code
ISAKMP: Internet Security Association and Key Management Protocol
IPSec: IP Security Protocol
IPX: Internet Packet Exchange
KVM: Kernel-Based Virtual Machine
A
C
D
F
H
I
K

16. L2TP: (Layer 2 Tunneling Protocol)
MIB: Management Information Base
NAS: Network Access Server
NAS: Network Attached Storage
NFV: Network Functions Virtualization
OID: Object IDentifier
PPP: Point-to-Point Protocol
PPTP: Point-to-Point Tunneling Protocol
RAM: Random Access Memory
SHA: Secure Hash Algorithm
SNMP: Simple Network Management Protocol
SMTP: Simple Mail Transfer Protocol
SSH: Secure Shell
SLA: Service Level Agreement
L
M
N
O
P
R
R
+
S
+

17. TCP: Transmission Control Protocol
UDP: User Datagram Protocol
UML: Unified Modeling Language
VLAN: Virtual LAN
VPN: Virtual Private Network
XML: Extensible Markup Language
T
R
+
U
R
+
V
R
+
X
R
+

18. 1 | P a g e

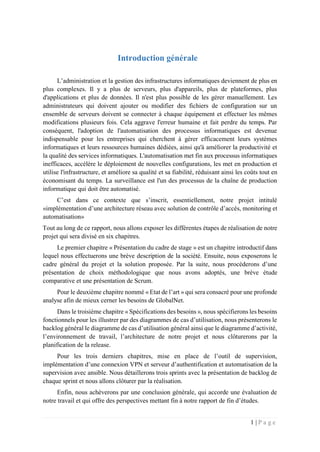

Introduction générale
L’administration et la gestion des infrastructures informatiques deviennent de plus en
plus complexes. Il y a plus de serveurs, plus d'appareils, plus de plateformes, plus
d'applications et plus de données. Il n'est plus possible de les gérer manuellement. Les
administrateurs qui doivent ajouter ou modifier des fichiers de configuration sur un
ensemble de serveurs doivent se connecter à chaque équipement et effectuer les mêmes
modifications plusieurs fois. Cela aggrave l'erreur humaine et fait perdre du temps. Par
conséquent, l'adoption de l'automatisation des processus informatiques est devenue
indispensable pour les entreprises qui cherchent à gérer efficacement leurs systèmes
informatiques et leurs ressources humaines dédiées, ainsi qu'à améliorer la productivité et
la qualité des services informatiques. L'automatisation met fin aux processus informatiques
inefficaces, accélère le déploiement de nouvelles configurations, les met en production et
utilise l'infrastructure, et améliore sa qualité et sa fiabilité, réduisant ainsi les coûts tout en
économisant du temps. La surveillance est l'un des processus de la chaîne de production
informatique qui doit être automatisé.
C’est dans ce contexte que s’inscrit, essentiellement, notre projet intitulé
«implémentation d’une architecture réseau avec solution de contrôle d’accès, monitoring et
automatisation»
Tout au long de ce rapport, nous allons exposer les différentes étapes de réalisation de notre
projet qui sera divisé en six chapitres.
Le premier chapitre « Présentation du cadre de stage » est un chapitre introductif dans
lequel nous effectuerons une brève description de la société. Ensuite, nous exposerons le
cadre général du projet et la solution proposée. Par la suite, nous procéderons d’une
présentation de choix méthodologique que nous avons adoptés, une brève étude
comparative et une présentation de Scrum.
Pour le deuxième chapitre nommé « Etat de l’art » qui sera consacré pour une profonde
analyse afin de mieux cerner les besoins de GlobalNet.
Dans le troisième chapitre « Spécifications des besoins », nous spécifierons les besoins
fonctionnels pour les illustrer par des diagrammes de cas d’utilisation, nous présenterons le
backlog général le diagramme de cas d’utilisation général ainsi que le diagramme d’activité,
l’environnement de travail, l’architecture de notre projet et nous clôturerons par la
planification de la release.
Pour les trois derniers chapitres, mise en place de l’outil de supervision,
implémentation d’une connexion VPN et serveur d’authentification et automatisation de la
supervision avec ansible. Nous détaillerons trois sprints avec la présentation de backlog de
chaque sprint et nous allons clôturer par la réalisation.
Enfin, nous achèverons par une conclusion générale, qui accorde une évaluation de
notre travail et qui offre des perspectives mettant fin à notre rapport de fin d’études.

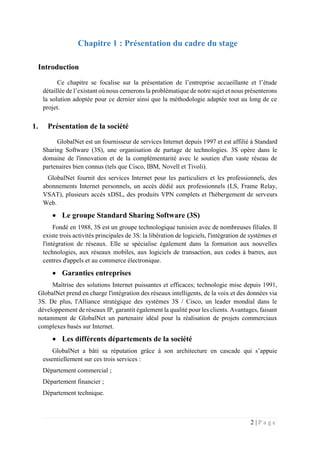

19. 2 | P a g e
Chapitre 1 : Présentation du cadre du stage
Introduction
Ce chapitre se focalise sur la présentation de l’entreprise accueillante et l’étude
détaillée de l’existant où nous cernerons la problématique de notre sujet et nous présenterons
la solution adoptée pour ce dernier ainsi que la méthodologie adaptée tout au long de ce
projet.
1. Présentation de la société
GlobalNet est un fournisseur de services Internet depuis 1997 et est affilié à Standard
Sharing Software (3S), une organisation de partage de technologies. 3S opère dans le
domaine de l'innovation et de la complémentarité avec le soutien d'un vaste réseau de
partenaires bien connus (tels que Cisco, IBM, Novell et Tivoli).
GlobalNet fournit des services Internet pour les particuliers et les professionnels, des
abonnements Internet personnels, un accès dédié aux professionnels (LS, Frame Relay,
VSAT), plusieurs accès xDSL, des produits VPN complets et l'hébergement de serveurs
Web.
 Le groupe Standard Sharing Software (3S)
Fondé en 1988, 3S est un groupe technologique tunisien avec de nombreuses filiales. Il
existe trois activités principales de 3S: la libération de logiciels, l'intégration de systèmes et
l'intégration de réseaux. Elle se spécialise également dans la formation aux nouvelles
technologies, aux réseaux mobiles, aux logiciels de transaction, aux codes à barres, aux
centres d'appels et au commerce électronique.
 Garanties entreprises
Maîtrise des solutions Internet puissantes et efficaces; technologie mise depuis 1991,
GlobalNet prend en charge l'intégration des réseaux intelligents, de la voix et des données via
3S. De plus, l'Alliance stratégique des systèmes 3S / Cisco, un leader mondial dans le
développement de réseaux IP, garantit également la qualité pour les clients. Avantages, faisant
notamment de GlobalNet un partenaire idéal pour la réalisation de projets commerciaux
complexes basés sur Internet.
 Les différents départements de la société
GlobalNet a bâti sa réputation grâce à son architecture en cascade qui s’appuie
essentiellement sur ces trois services :
Département commercial ;
Département financier ;
Département technique.

20. 3 | P a g e
GlobalNet propose des solutions internet aux particuliers et aux entreprises. En
collaboration étroite entre les différents départements, les besoins sont évoqués afin de
répertorier les solutions qui seront reproduits sous forme de packs à proposer aux abonnés.
Le département commercial gère la vente et la publicité des produits proposés. Quant
au service financier, il est à la charge du suivi des factures et la fidélisation clientèle. Le
département technique assure principalement le fonctionnement, la continuité des services
et leurs qualités.
2. Présentation du domaine de gestion de réseaux :
Les domaines d'activité de notre projet comprennent trois concepts principaux: la
supervision du réseau, l'automatisation informatique, la sécurité et la virtualisation.
2.1 L'automatisation informatique
L'automatisation informatique comprend l'utilisation de logiciels pour créer des
instructions et des processus reproductibles pour remplacer ou réduire l'interaction humaine
avec les systèmes informatiques. L'automatisation est un élément clé pour optimiser la mise
en œuvre de ces systèmes. Il leur permettra donc de se développer rapidement. [1]
2.2 La supervision informatique :
La supervision est une technologie qui peut utiliser pleinement les ressources
informatiques pour obtenir des informations sur l'état du réseau et de ses composants. Ces
données seront ensuite traitées et affichées pour clarifier tout problème.
2.3 La virtualisation :
La virtualisation regroupe toutes les technologies matérielles et / ou logicielles qui
permettent d'exécuter plusieurs systèmes d'exploitation sur le même ordinateur, plusieurs
instances différentes et des instances distinctes du même système ou de plusieurs applications.
Ils fonctionnent sur des machines physiques distinctes.
2.4 La sécurité :
La protection des flux réseaux, et notamment des flux point à point identifiables
facilement, comme les transferts de fichiers entre entreprises ou les accès des ordinateurs
portables des utilisateurs nomades vers le réseau interne d'une entreprise à partir d'Internet,
peut bénéficier d'une technique de protection générique consistant à authentifier et chiffrer
l'ensemble du flux réseau concerné. Les technologies permettant cette protection sont souvent
regroupées sous la désignation de « VPN » pour Virtual Private Network (réseau privé
virtuel). [2]
3. Etude de l’existant :
L'étude de l'existant est une étape importante dans la mise en pratique de tout projet
informatique. Cela explique l'environnement d'exploitation et décrit le contenu principal de
notre projet.

21. 4 | P a g e

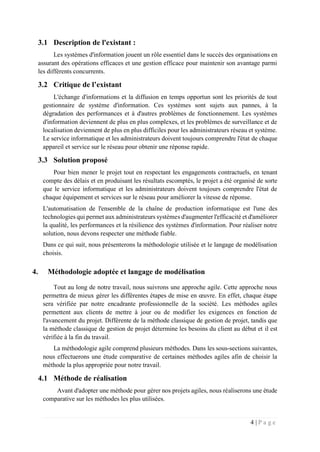

3.1 Description de l'existant :
Les systèmes d'information jouent un rôle essentiel dans le succès des organisations en
assurant des opérations efficaces et une gestion efficace pour maintenir son avantage parmi
les différents concurrents.
3.2 Critique de l’existant
L'échange d'informations et la diffusion en temps opportun sont les priorités de tout
gestionnaire de système d'information. Ces systèmes sont sujets aux pannes, à la
dégradation des performances et à d'autres problèmes de fonctionnement. Les systèmes
d'information deviennent de plus en plus complexes, et les problèmes de surveillance et de
localisation deviennent de plus en plus difficiles pour les administrateurs réseau et système.
Le service informatique et les administrateurs doivent toujours comprendre l'état de chaque
appareil et service sur le réseau pour obtenir une réponse rapide.
3.3 Solution proposé
Pour bien mener le projet tout en respectant les engagements contractuels, en tenant
compte des délais et en produisant les résultats escomptés, le projet a été organisé de sorte
que le service informatique et les administrateurs doivent toujours comprendre l'état de
chaque équipement et services sur le réseau pour améliorer la vitesse de réponse.
L'automatisation de l'ensemble de la chaîne de production informatique est l'une des
technologies qui permet aux administrateurs systèmes d'augmenter l'efficacité et d'améliorer
la qualité, les performances et la résilience des systèmes d'information. Pour réaliser notre
solution, nous devons respecter une méthode fiable.
Dans ce qui suit, nous présenterons la méthodologie utilisée et le langage de modélisation
choisis.
4. Méthodologie adoptée et langage de modélisation
Tout au long de notre travail, nous suivrons une approche agile. Cette approche nous
permettra de mieux gérer les différentes étapes de mise en œuvre. En effet, chaque étape
sera vérifiée par notre encadrante professionnelle de la société. Les méthodes agiles
permettent aux clients de mettre à jour ou de modifier les exigences en fonction de
l'avancement du projet. Différente de la méthode classique de gestion de projet, tandis que
la méthode classique de gestion de projet détermine les besoins du client au début et il est
vérifiée à la fin du travail.
La méthodologie agile comprend plusieurs méthodes. Dans les sous-sections suivantes,
nous effectuerons une étude comparative de certaines méthodes agiles afin de choisir la
méthode la plus appropriée pour notre travail.
4.1 Méthode de réalisation
Avant d'adopter une méthode pour gérer nos projets agiles, nous réaliserons une étude
comparative sur les méthodes les plus utilisées.

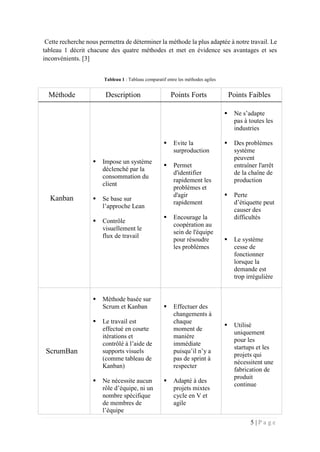

22. 5 | P a g e
Cette recherche nous permettra de déterminer la méthode la plus adaptée à notre travail. Le
tableau 1 décrit chacune des quatre méthodes et met en évidence ses avantages et ses
inconvénients. [3]
Tableau 1 : Tableau comparatif entre les méthodes agiles
Méthode Description Points Forts Points Faibles
Kanban
 Impose un système
déclenché par la
consommation du
client
 Se base sur
l’approche Lean
 Contrôle
visuellement le
flux de travail
 Evite la
surproduction
 Permet
d'identifier
rapidement les
problèmes et
d'agir
rapidement
 Encourage la
coopération au
sein de l'équipe
pour résoudre
les problèmes
 Ne s’adapte
pas à toutes les
industries
 Des problèmes
système
peuvent
entraîner l'arrêt
de la chaîne de
production
 Perte
d’étiquette peut
causer des
difficultés
 Le système
cesse de
fonctionner
lorsque la
demande est
trop irrégulière
ScrumBan
 Méthode basée sur
Scrum et Kanban
 Le travail est
effectué en courte
itérations et
contrôlé à l’aide de
supports visuels
(comme tableau de
Kanban)
 Ne nécessite aucun
rôle d’équipe, ni un
nombre spécifique
de membres de
l’équipe
 Effectuer des
changements à
chaque
moment de
manière
immédiate
puisqu’il n’y a
pas de sprint à
respecter
 Adapté à des
projets mixtes
cycle en V et
agile
 Utilisé
uniquement
pour les
startups et les
projets qui
nécessitent une
fabrication de
produit
continue

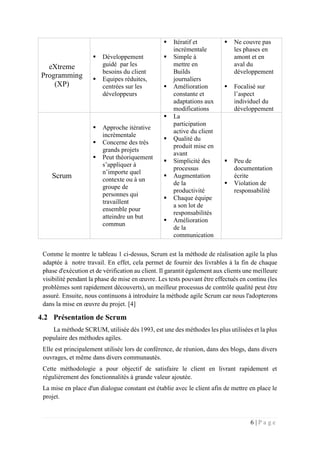

23. 6 | P a g e
eXtreme
Programming
(XP)
 Développement
guidé par les
besoins du client
 Equipes réduites,
centrées sur les
développeurs
 Itératif et
incrémentale
 Simple à
mettre en
Builds
journaliers
 Amélioration
constante et
adaptations aux
modifications
 Ne couvre pas
les phases en
amont et en
aval du
développement
 Focalisé sur
l’aspect
individuel du
développement
Scrum
 Approche itérative
incrémentale
 Concerne des très
grands projets
 Peut théoriquement
s’appliquer à
n’importe quel
contexte ou à un
groupe de
personnes qui
travaillent
ensemble pour
atteindre un but
commun
 La
participation
active du client
 Qualité du
produit mise en
avant
 Simplicité des
processus
 Augmentation
de la
productivité
 Chaque équipe
a son lot de
responsabilités
 Amélioration
de la
communication
 Peu de
documentation
écrite
 Violation de
responsabilité
Comme le montre le tableau 1 ci-dessus, Scrum est la méthode de réalisation agile la plus
adaptée à notre travail. En effet, cela permet de fournir des livrables à la fin de chaque
phase d'exécution et de vérification au client. Il garantit également aux clients une meilleure
visibilité pendant la phase de mise en œuvre. Les tests pouvant être effectués en continu (les
problèmes sont rapidement découverts), un meilleur processus de contrôle qualité peut être
assuré. Ensuite, nous continuons à introduire la méthode agile Scrum car nous l'adopterons
dans la mise en œuvre du projet. [4]
4.2 Présentation de Scrum
La méthode SCRUM, utilisée dès 1993, est une des méthodes les plus utilisées et la plus
populaire des méthodes agiles.
Elle est principalement utilisée lors de conférence, de réunion, dans des blogs, dans divers
ouvrages, et même dans divers communautés.
Cette méthodologie a pour objectif de satisfaire le client en livrant rapidement et
régulièrement des fonctionnalités à grande valeur ajoutée.
La mise en place d'un dialogue constant est établie avec le client afin de mettre en place le
projet.

24. 7 | P a g e

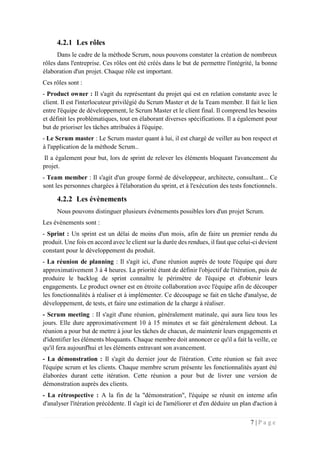

4.2.1 Les rôles
Dans le cadre de la méthode Scrum, nous pouvons constater la création de nombreux
rôles dans l'entreprise. Ces rôles ont été créés dans le but de permettre l'intégrité, la bonne
élaboration d'un projet. Chaque rôle est important.
Ces rôles sont :
- Product owner : Il s'agit du représentant du projet qui est en relation constante avec le
client. Il est l'interlocuteur privilégié du Scrum Master et de la Team member. Il fait le lien
entre l'équipe de développement, le Scrum Master et le client final. Il comprend les besoins
et définit les problématiques, tout en élaborant diverses spécifications. Il a également pour
but de prioriser les tâches attribuées à l'équipe.
- Le Scrum master : Le Scrum master quant à lui, il est chargé de veiller au bon respect et
à l'application de la méthode Scrum..
Il a également pour but, lors de sprint de relever les éléments bloquant l'avancement du
projet.
- Team member : Il s'agit d'un groupe formé de développeur, architecte, consultant... Ce
sont les personnes chargées à l'élaboration du sprint, et à l'exécution des tests fonctionnels.
4.2.2 Les évènements
Nous pouvons distinguer plusieurs évènements possibles lors d'un projet Scrum.
Les évènements sont :
- Sprint : Un sprint est un délai de moins d'un mois, afin de faire un premier rendu du
produit. Une fois en accord avec le client sur la durée des rendues, il faut que celui-ci devient
constant pour le développement du produit.
- La réunion de planning : Il s'agit ici, d'une réunion auprès de toute l'équipe qui dure
approximativement 3 à 4 heures. La priorité étant de définir l'objectif de l'itération, puis de
produire le backlog de sprint connaître le périmètre de l'équipe et d'obtenir leurs
engagements. Le product owner est en étroite collaboration avec l'équipe afin de découper
les fonctionnalités à réaliser et à implémenter. Ce découpage se fait en tâche d'analyse, de
développement, de tests, et faire une estimation de la charge à réaliser.
- Scrum meeting : II s'agit d'une réunion, généralement matinale, qui aura lieu tous les
jours. Elle dure approximativement 10 à 15 minutes et se fait généralement debout. La
réunion a pour but de mettre à jour les tâches de chacun, de maintenir leurs engagements et
d'identifier les éléments bloquants. Chaque membre doit annoncer ce qu'il a fait la veille, ce
qu'il fera aujourd'hui et les éléments entravant son avancement.
- La démonstration : Il s'agit du dernier jour de l'itération. Cette réunion se fait avec
l'équipe scrum et les clients. Chaque membre scrum présente les fonctionnalités ayant été
élaborées durant cette itération. Cette réunion a pour but de livrer une version de
démonstration auprès des clients.
- La rétrospective : A la fin de la "démonstration", l'équipe se réunit en interne afin
d'analyser l'itération précédente. Il s'agit ici de l'améliorer et d'en déduire un plan d'action à

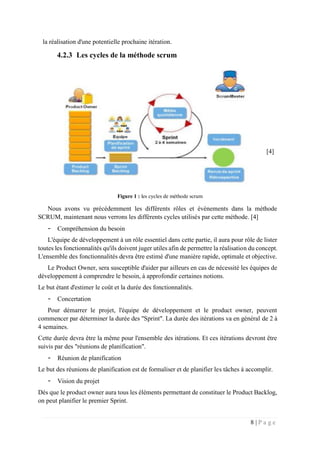

25. 8 | P a g e
la réalisation d'une potentielle prochaine itération.
4.2.3 Les cycles de la méthode scrum
[4]
Figure 1 : les cycles de méthode scrum
Nous avons vu précédemment les différents rôles et évènements dans la méthode
SCRUM, maintenant nous verrons les différents cycles utilisés par cette méthode. [4]
- Compréhension du besoin
L'équipe de développement à un rôle essentiel dans cette partie, il aura pour rôle de lister
toutes les fonctionnalités qu'ils doivent juger utiles afin de permettre la réalisation du concept.
L'ensemble des fonctionnalités devra être estimé d'une manière rapide, optimale et objective.
Le Product Owner, sera susceptible d'aider par ailleurs en cas de nécessité les équipes de
développement à comprendre le besoin, à approfondir certaines notions.
Le but étant d'estimer le coût et la durée des fonctionnalités.
- Concertation
Pour démarrer le projet, l'équipe de développement et le product owner, peuvent
commencer par déterminer la durée des "Sprint". La durée des itérations va en général de 2 à
4 semaines.
Cette durée devra être la même pour l'ensemble des itérations. Et ces itérations devront être
suivis par des "réunions de planification".
- Réunion de planification
Le but des réunions de planification est de formaliser et de planifier les tâches à accomplir.
- Vision du projet
Dès que le product owner aura tous les éléments permettant de constituer le Product Backlog,
on peut planifier le premier Sprint.

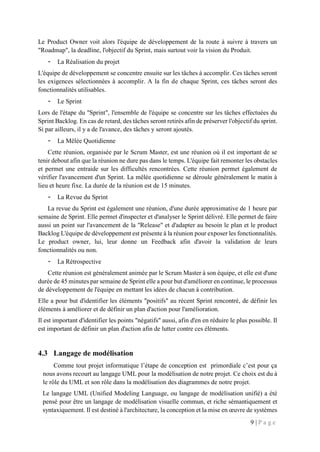

26. 9 | P a g e
Le Product Owner voit alors l'équipe de développement de la route à suivre à travers un
"Roadmap", la deadline, l'objectif du Sprint, mais surtout voir la vision du Produit.
- La Réalisation du projet
L'équipe de développement se concentre ensuite sur les tâches à accomplir. Ces tâches seront
les exigences sélectionnées à accomplir. A la fin de chaque Sprint, ces tâches seront des
fonctionnalités utilisables.
- Le Sprint
Lors de l'étape du "Sprint", l'ensemble de l'équipe se concentre sur les tâches effectuées du
Sprint Backlog. En cas de retard, des tâches seront retirés afin de préserver l'objectif du sprint.
Si par ailleurs, il y a de l'avance, des tâches y seront ajoutés.
- La Mêlée Quotidienne
Cette réunion, organisée par le Scrum Master, est une réunion où il est important de se
tenir debout afin que la réunion ne dure pas dans le temps. L'équipe fait remonter les obstacles
et permet une entraide sur les difficultés rencontrées. Cette réunion permet également de
vérifier l'avancement d'un Sprint. La mêlée quotidienne se déroule généralement le matin à
lieu et heure fixe. La durée de la réunion est de 15 minutes.
- La Revue du Sprint
La revue du Sprint est également une réunion, d'une durée approximative de 1 heure par
semaine de Sprint. Elle permet d'inspecter et d'analyser le Sprint délivré. Elle permet de faire
aussi un point sur l'avancement de la "Release" et d'adapter au besoin le plan et le product
Backlog L'équipe de développement est présente à la réunion pour exposer les fonctionnalités.
Le product owner, lui, leur donne un Feedback afin d'avoir la validation de leurs
fonctionnalités ou non.
- La Rétrospective
Cette réunion est généralement animée par le Scrum Master à son équipe, et elle est d'une
durée de 45 minutes par semaine de Sprint elle a pour but d'améliorer en continue, le processus
de développement de l'équipe en mettant les idées de chacun à contribution.
Elle a pour but d'identifier les éléments "positifs" au récent Sprint rencontré, de définir les
éléments à améliorer et de définir un plan d'action pour l'amélioration.
Il est important d'identifier les points "négatifs" aussi, afin d'en en réduire le plus possible. Il
est important de définir un plan d'action afin de lutter contre ces éléments.
4.3 Langage de modélisation
Comme tout projet informatique l’étape de conception est primordiale c’est pour ça
nous avons recourt au langage UML pour la modélisation de notre projet. Ce choix est du à
le rôle du UML et son rôle dans la modélisation des diagrammes de notre projet.
Le langage UML (Unified Modeling Language, ou langage de modélisation unifié) a été
pensé pour être un langage de modélisation visuelle commun, et riche sémantiquement et
syntaxiquement. Il est destiné à l'architecture, la conception et la mise en œuvre de systèmes

27. 10 | P a g e
logiciels complexes par leur structure aussi bien que leur comportement. L'UML a des
applications qui vont au-delà du développement logiciel, notamment pour les flux de
processus dans l'industrie.
Il ressemble aux plans utilisés dans d'autres domaines et se compose de différents types de
diagrammes. Dans l'ensemble, les diagrammes UML décrivent la limite, la structure et le
comportement du système et des objets qui s'y trouvent.
L'UML utilise les points forts de ces trois approches pour présenter une méthodologie plus
cohérente et plus facile à utiliser. Il représente les meilleures pratiques de création et de
documentation des différents aspects de la modélisation des systèmes logiciels et
d'entreprise. [5]
Conclusion
Ce chapitre représente un point de départ pour effectuer notre projet. Nous avons
présenté l'organisme d'accueil, déterminé le domaine métier, étudié l'existant et fixé les
objectifs à atteindre. Par la suite, nous avons présenté la méthodologie et le langage de
modélisation choisi pour réaliser notre projet. Le chapitre suivant comportera les détails des
notions présentés dans le domaine métier.

28. 11 | P a g e

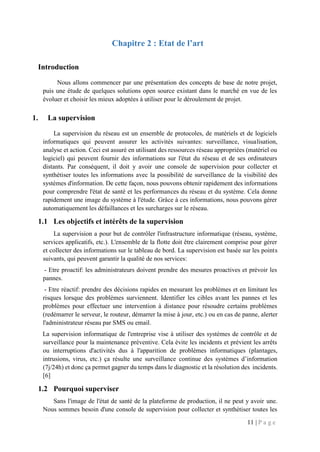

Chapitre 2 : Etat de l’art
Introduction
Nous allons commencer par une présentation des concepts de base de notre projet,
puis une étude de quelques solutions open source existant dans le marché en vue de les
évoluer et choisir les mieux adoptées à utiliser pour le déroulement de projet.
1. La supervision
La supervision du réseau est un ensemble de protocoles, de matériels et de logiciels
informatiques qui peuvent assurer les activités suivantes: surveillance, visualisation,
analyse et action. Ceci est assuré en utilisant des ressources réseau appropriées (matériel ou
logiciel) qui peuvent fournir des informations sur l'état du réseau et de ses ordinateurs
distants. Par conséquent, il doit y avoir une console de supervision pour collecter et
synthétiser toutes les informations avec la possibilité de surveillance de la visibilité des
systèmes d'information. De cette façon, nous pouvons obtenir rapidement des informations
pour comprendre l'état de santé et les performances du réseau et du système. Cela donne
rapidement une image du système à l'étude. Grâce à ces informations, nous pouvons gérer
automatiquement les défaillances et les surcharges sur le réseau.
1.1 Les objectifs et intérêts de la supervision
La supervision a pour but de contrôler l'infrastructure informatique (réseau, système,
services applicatifs, etc.). L'ensemble de la flotte doit être clairement comprise pour gérer
et collecter des informations sur le tableau de bord. La supervision est basée sur les points
suivants, qui peuvent garantir la qualité de nos services:
- Etre proactif: les administrateurs doivent prendre des mesures proactives et prévoir les
pannes.
- Etre réactif: prendre des décisions rapides en mesurant les problèmes et en limitant les
risques lorsque des problèmes surviennent. Identifier les cibles avant les pannes et les
problèmes pour effectuer une intervention à distance pour résoudre certains problèmes
(redémarrer le serveur, le routeur, démarrer la mise à jour, etc.) ou en cas de panne, alerter
l'administrateur réseau par SMS ou email.
La supervision informatique de l'entreprise vise à utiliser des systèmes de contrôle et de
surveillance pour la maintenance préventive. Cela évite les incidents et prévient les arrêts
ou interruptions d'activités dus à l'apparition de problèmes informatiques (plantages,
intrusions, virus, etc.) ça résulte une surveillance continue des systèmes d’information
(7j/24h) et donc ça permet gagner du temps dans le diagnostic et la résolution des incidents.
[6]
1.2 Pourquoi superviser
Sans l'image de l'état de santé de la plateforme de production, il ne peut y avoir une.
Nous sommes besoin d'une console de supervision pour collecter et synthétiser toutes les

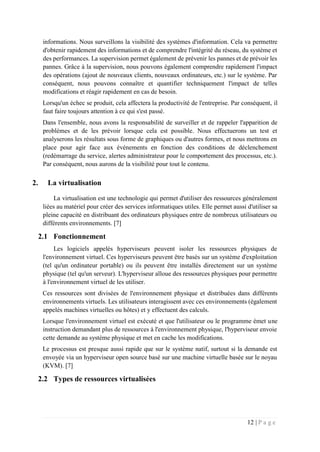

29. 12 | P a g e
informations. Nous surveillons la visibilité des systèmes d'information. Cela va permettre
d'obtenir rapidement des informations et de comprendre l'intégrité du réseau, du système et
des performances. La supervision permet également de prévenir les pannes et de prévoir les
pannes. Grâce à la supervision, nous pouvons également comprendre rapidement l'impact
des opérations (ajout de nouveaux clients, nouveaux ordinateurs, etc.) sur le système. Par
conséquent, nous pouvons connaître et quantifier techniquement l'impact de telles
modifications et réagir rapidement en cas de besoin.
Lorsqu'un échec se produit, cela affectera la productivité de l'entreprise. Par conséquent, il
faut faire toujours attention à ce qui s'est passé.
Dans l'ensemble, nous avons la responsabilité de surveiller et de rappeler l'apparition de
problèmes et de les prévoir lorsque cela est possible. Nous effectuerons un test et
analyserons les résultats sous forme de graphiques ou d'autres formes, et nous mettrons en
place pour agir face aux événements en fonction des conditions de déclenchement
(redémarrage du service, alertes administrateur pour le comportement des processus, etc.).
Par conséquent, nous aurons de la visibilité pour tout le contenu.
2. La virtualisation
La virtualisation est une technologie qui permet d'utiliser des ressources généralement
liées au matériel pour créer des services informatiques utiles. Elle permet aussi d'utiliser sa
pleine capacité en distribuant des ordinateurs physiques entre de nombreux utilisateurs ou
différents environnements. [7]
2.1 Fonctionnement
Les logiciels appelés hyperviseurs peuvent isoler les ressources physiques de
l'environnement virtuel. Ces hyperviseurs peuvent être basés sur un système d'exploitation
(tel qu'un ordinateur portable) ou ils peuvent être installés directement sur un système
physique (tel qu'un serveur). L'hyperviseur alloue des ressources physiques pour permettre
à l'environnement virtuel de les utiliser.
Ces ressources sont divisées de l'environnement physique et distribuées dans différents
environnements virtuels. Les utilisateurs interagissent avec ces environnements (également
appelés machines virtuelles ou hôtes) et y effectuent des calculs.
Lorsque l'environnement virtuel est exécuté et que l'utilisateur ou le programme émet une
instruction demandant plus de ressources à l'environnement physique, l'hyperviseur envoie
cette demande au système physique et met en cache les modifications.
Le processus est presque aussi rapide que sur le système natif, surtout si la demande est
envoyée via un hyperviseur open source basé sur une machine virtuelle basée sur le noyau
(KVM). [7]
2.2 Types de ressources virtualisées

30. 13 | P a g e
2.2.1 Virtualisation des données
Les données dispersées dans l'environnement peuvent être regroupées en une seule
source. La virtualisation des données permet aux entreprises d'utiliser les données comme
source dynamique. Par conséquent, ils profitent des capacités de traitement qui peuvent
collecter des données à partir de plusieurs sources, héberger facilement de nouvelles sources
de données et transformer les données pour répondre aux besoins des utilisateurs. [7]
2.2.2 Virtualisation des postes de travail
La virtualisation des postes de travail est souvent confondue avec la virtualisation des
systèmes d'exploitation (qui permet de déployer plusieurs systèmes d'exploitation sur un
seul ordinateur), tandis que la virtualisation des postes de travail permet à un administrateur
central (ou un outil de gestion automatisé) de déployer l'environnement sur des centaines
d'ordinateurs physiques simultanément Sur le poste de travail de simulation. [7]
2.2.3 Virtualisation de serveurs
La virtualisation de serveurs optimise l'exécution de ces fonctions spécifiques et
implique leur partitionnement, de sorte que les composants peuvent être utilisés pour
effectuer différentes fonctions. [7]
2.2.4 Virtualisation des systèmes d'exploitation
La virtualisation des systèmes d'exploitation se produit au niveau du noyau, ce qui
correspond à leur gestionnaire de tâches central. Cette méthode permet notamment aux
environnements Linux et Windows de s'exécuter en parallèle. Les entreprises peuvent
également transférer des systèmes d'exploitation virtuels vers des ordinateurs, ce qui
présente les avantages de réduire les coûts matériels, d'améliorer la sécurité et de réduire le
temps de service informatique. [7]
2.2.5 Virtualisation des fonctions réseau
La virtualisation des fonctions réseau (NFV) sépare les fonctions réseau clés (telles que
les services d'annuaire, le partage de fichiers et la configuration des adresses IP) pour les
allouer dans différents environnements.
3. VPN
Le réseau privé virtuel est considéré comme une extension du réseau local et conserve la
sécurité logique que peut avoir le réseau local. Il correspond en fait à l'interconnexion du
réseau local via la technologie "tunnel". [8]
3.1 Utilisation de VPN
3.1.1 Accès d'utilisateur distant sur Internet
Un réseau privé virtuel permet d'accéder à distance aux ressources de l'entreprise via
Internet, tout en préservant la confidentialité des informations

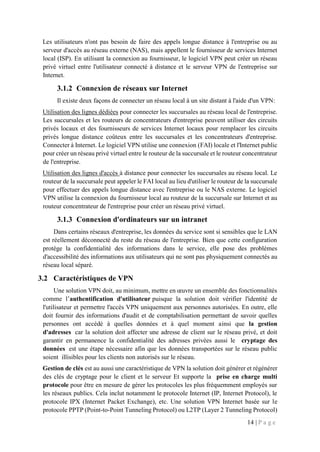

31. 14 | P a g e
Les utilisateurs n'ont pas besoin de faire des appels longue distance à l'entreprise ou au
serveur d'accès au réseau externe (NAS), mais appellent le fournisseur de services Internet
local (ISP). En utilisant la connexion au fournisseur, le logiciel VPN peut créer un réseau
privé virtuel entre l'utilisateur connecté à distance et le serveur VPN de l'entreprise sur
Internet.
3.1.2 Connexion de réseaux sur Internet
Il existe deux façons de connecter un réseau local à un site distant à l'aide d'un VPN:
Utilisation des lignes dédiées pour connecter les succursales au réseau local de l'entreprise.
Les succursales et les routeurs de concentrateurs d'entreprise peuvent utiliser des circuits
privés locaux et des fournisseurs de services Internet locaux pour remplacer les circuits
privés longue distance coûteux entre les succursales et les concentrateurs d'entreprise.
Connecter à Internet. Le logiciel VPN utilise une connexion (FAI) locale et l'Internet public
pour créer un réseau privé virtuel entre le routeur de la succursale et le routeur concentrateur
de l'entreprise.
Utilisation des lignes d'accès à distance pour connecter les succursales au réseau local. Le
routeur de la succursale peut appeler le FAI local au lieu d'utiliser le routeur de la succursale
pour effectuer des appels longue distance avec l'entreprise ou le NAS externe. Le logiciel
VPN utilise la connexion du fournisseur local au routeur de la succursale sur Internet et au
routeur concentrateur de l'entreprise pour créer un réseau privé virtuel.
3.1.3 Connexion d'ordinateurs sur un intranet
Dans certains réseaux d'entreprise, les données du service sont si sensibles que le LAN
est réellement déconnecté du reste du réseau de l'entreprise. Bien que cette configuration
protège la confidentialité des informations dans le service, elle pose des problèmes
d'accessibilité des informations aux utilisateurs qui ne sont pas physiquement connectés au
réseau local séparé.
3.2 Caractéristiques de VPN
Une solution VPN doit, au minimum, mettre en œuvre un ensemble des fonctionnalités
comme l’authentification d'utilisateur puisque la solution doit vérifier l'identité de
l'utilisateur et permettre l'accès VPN uniquement aux personnes autorisées. En outre, elle
doit fournir des informations d'audit et de comptabilisation permettant de savoir quelles
personnes ont accédé à quelles données et à quel moment ainsi que la gestion
d'adresses car la solution doit affecter une adresse de client sur le réseau privé, et doit
garantir en permanence la confidentialité des adresses privées aussi le cryptage des
données est une étape nécessaire afin que les données transportées sur le réseau public
soient illisibles pour les clients non autorisés sur le réseau.
Gestion de clés est au aussi une caractéristique de VPN la solution doit générer et régénérer
des clés de cryptage pour le client et le serveur Et supporte la prise en charge multi
protocole pour être en mesure de gérer les protocoles les plus fréquemment employés sur
les réseaux publics. Cela inclut notamment le protocole Internet (IP, Internet Protocol), le
protocole IPX (Internet Packet Exchange), etc. Une solution VPN Internet basée sur le
protocole PPTP (Point-to-Point Tunneling Protocol) ou L2TP (Layer 2 Tunneling Protocol)

32. 15 | P a g e

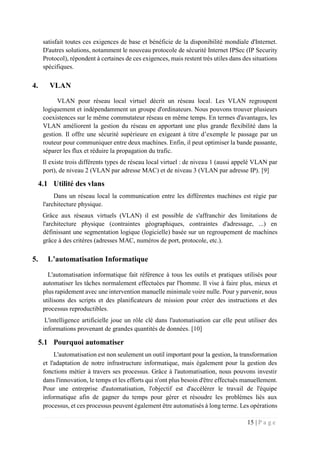

satisfait toutes ces exigences de base et bénéficie de la disponibilité mondiale d'Internet.
D'autres solutions, notamment le nouveau protocole de sécurité Internet IPSec (IP Security
Protocol), répondent à certaines de ces exigences, mais restent très utiles dans des situations
spécifiques.
4. VLAN
VLAN pour réseau local virtuel décrit un réseau local. Les VLAN regroupent
logiquement et indépendamment un groupe d'ordinateurs. Nous pouvons trouver plusieurs
coexistences sur le même commutateur réseau en même temps. En termes d'avantages, les
VLAN améliorent la gestion du réseau en apportant une plus grande flexibilité dans la
gestion. Il offre une sécurité supérieure en exigeant à titre d’exemple le passage par un
routeur pour communiquer entre deux machines. Enfin, il peut optimiser la bande passante,
séparer les flux et réduire la propagation du trafic.
Il existe trois différents types de réseau local virtuel : de niveau 1 (aussi appelé VLAN par
port), de niveau 2 (VLAN par adresse MAC) et de niveau 3 (VLAN par adresse IP). [9]
4.1 Utilité des vlans
Dans un réseau local la communication entre les différentes machines est régie par
l'architecture physique.
Grâce aux réseaux virtuels (VLAN) il est possible de s'affranchir des limitations de
l'architecture physique (contraintes géographiques, contraintes d'adressage, ...) en
définissant une segmentation logique (logicielle) basée sur un regroupement de machines
grâce à des critères (adresses MAC, numéros de port, protocole, etc.).
5. L’automatisation Informatique
L'automatisation informatique fait référence à tous les outils et pratiques utilisés pour
automatiser les tâches normalement effectuées par l'homme. Il vise à faire plus, mieux et
plus rapidement avec une intervention manuelle minimale voire nulle. Pour y parvenir, nous
utilisons des scripts et des planificateurs de mission pour créer des instructions et des
processus reproductibles.
L'intelligence artificielle joue un rôle clé dans l'automatisation car elle peut utiliser des
informations provenant de grandes quantités de données. [10]
5.1 Pourquoi automatiser
L'automatisation est non seulement un outil important pour la gestion, la transformation
et l'adaptation de notre infrastructure informatique, mais également pour la gestion des
fonctions métier à travers ses processus. Grâce à l'automatisation, nous pouvons investir
dans l'innovation, le temps et les efforts qui n'ont plus besoin d'être effectués manuellement.
Pour une entreprise d'automatisation, l'objectif est d'accélérer le travail de l'équipe
informatique afin de gagner du temps pour gérer et résoudre les problèmes liés aux
processus, et ces processus peuvent également être automatisés à long terme. Les opérations

33. 16 | P a g e

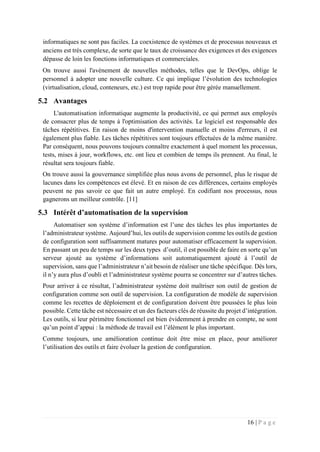

informatiques ne sont pas faciles. La coexistence de systèmes et de processus nouveaux et
anciens est très complexe, de sorte que le taux de croissance des exigences et des exigences
dépasse de loin les fonctions informatiques et commerciales.
On trouve aussi l'avènement de nouvelles méthodes, telles que le DevOps, oblige le
personnel à adopter une nouvelle culture. Ce qui implique l’évolution des technologies
(virtualisation, cloud, conteneurs, etc.) est trop rapide pour être gérée manuellement.
5.2 Avantages
L'automatisation informatique augmente la productivité, ce qui permet aux employés
de consacrer plus de temps à l'optimisation des activités. Le logiciel est responsable des
tâches répétitives. En raison de moins d'intervention manuelle et moins d'erreurs, il est
également plus fiable. Les tâches répétitives sont toujours effectuées de la même manière.
Par conséquent, nous pouvons toujours connaître exactement à quel moment les processus,
tests, mises à jour, workflows, etc. ont lieu et combien de temps ils prennent. Au final, le
résultat sera toujours fiable.
On trouve aussi la gouvernance simplifiée plus nous avons de personnel, plus le risque de
lacunes dans les compétences est élevé. Et en raison de ces différences, certains employés
peuvent ne pas savoir ce que fait un autre employé. En codifiant nos processus, nous
gagnerons un meilleur contrôle. [11]
5.3 Intérêt d’automatisation de la supervision
Automatiser son système d’information est l’une des tâches les plus importantes de
l’administrateur système. Aujourd’hui, les outils de supervision comme les outils de gestion
de configuration sont suffisamment matures pour automatiser efficacement la supervision.
En passant un peu de temps sur les deux types d’outil, il est possible de faire en sorte qu’un
serveur ajouté au système d’informations soit automatiquement ajouté à l’outil de
supervision, sans que l’administrateur n’ait besoin de réaliser une tâche spécifique. Dès lors,
il n’y aura plus d’oubli et l’administrateur système pourra se concentrer sur d’autres tâches.
Pour arriver à ce résultat, l’administrateur système doit maîtriser son outil de gestion de
configuration comme son outil de supervision. La configuration de modèle de supervision
comme les recettes de déploiement et de configuration doivent être poussées le plus loin
possible. Cette tâche est nécessaire et un des facteurs clés de réussite du projet d’intégration.
Les outils, si leur périmètre fonctionnel est bien évidemment à prendre en compte, ne sont
qu’un point d’appui : la méthode de travail est l’élément le plus important.
Comme toujours, une amélioration continue doit être mise en place, pour améliorer
l’utilisation des outils et faire évoluer la gestion de configuration.

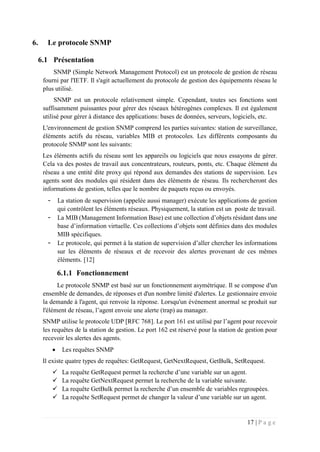

34. 17 | P a g e
6. Le protocole SNMP
6.1 Présentation
SNMP (Simple Network Management Protocol) est un protocole de gestion de réseau
fourni par l'IETF. Il s'agit actuellement du protocole de gestion des équipements réseau le
plus utilisé.
SNMP est un protocole relativement simple. Cependant, toutes ses fonctions sont
suffisamment puissantes pour gérer des réseaux hétérogènes complexes. Il est également
utilisé pour gérer à distance des applications: bases de données, serveurs, logiciels, etc.
L'environnement de gestion SNMP comprend les parties suivantes: station de surveillance,
éléments actifs du réseau, variables MIB et protocoles. Les différents composants du
protocole SNMP sont les suivants:
Les éléments actifs du réseau sont les appareils ou logiciels que nous essayons de gérer.
Cela va des postes de travail aux concentrateurs, routeurs, ponts, etc. Chaque élément du
réseau a une entité dite proxy qui répond aux demandes des stations de supervision. Les
agents sont des modules qui résident dans des éléments de réseau. Ils rechercheront des
informations de gestion, telles que le nombre de paquets reçus ou envoyés.
- La station de supervision (appelée aussi manager) exécute les applications de gestion
qui contrôlent les éléments réseaux. Physiquement, la station est un poste de travail.
- La MIB (Management Information Base) est une collection d’objets résidant dans une
base d’information virtuelle. Ces collections d’objets sont définies dans des modules
MIB spécifiques.
- Le protocole, qui permet à la station de supervision d’aller chercher les informations
sur les éléments de réseaux et de recevoir des alertes provenant de ces mêmes
éléments. [12]
6.1.1 Fonctionnement
Le protocole SNMP est basé sur un fonctionnement asymétrique. Il se compose d'un
ensemble de demandes, de réponses et d'un nombre limité d'alertes. Le gestionnaire envoie
la demande à l'agent, qui renvoie la réponse. Lorsqu'un événement anormal se produit sur
l'élément de réseau, l’agent envoie une alerte (trap) au manager.
SNMP utilise le protocole UDP [RFC 768]. Le port 161 est utilisé par l’agent pour recevoir
les requêtes de la station de gestion. Le port 162 est réservé pour la station de gestion pour
recevoir les alertes des agents.
 Les requêtes SNMP
Il existe quatre types de requêtes: GetRequest, GetNextRequest, GetBulk, SetRequest.
 La requête GetRequest permet la recherche d’une variable sur un agent.
 La requête GetNextRequest permet la recherche de la variable suivante.
 La requête GetBulk permet la recherche d’un ensemble de variables regroupées.
 La requête SetRequest permet de changer la valeur d’une variable sur un agent.

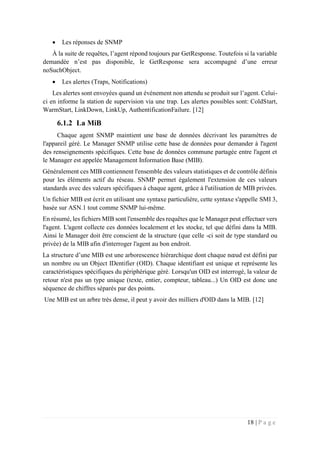

35. 18 | P a g e
 Les réponses de SNMP
À la suite de requêtes, l’agent répond toujours par GetResponse. Toutefois si la variable
demandée n’est pas disponible, le GetResponse sera accompagné d’une erreur
noSuchObject.
 Les alertes (Traps, Notifications)
Les alertes sont envoyées quand un événement non attendu se produit sur l’agent. Celui-
ci en informe la station de supervision via une trap. Les alertes possibles sont: ColdStart,
WarmStart, LinkDown, LinkUp, AuthentificationFailure. [12]
6.1.2 La MiB
Chaque agent SNMP maintient une base de données décrivant les paramètres de
l'appareil géré. Le Manager SNMP utilise cette base de données pour demander à l'agent
des renseignements spécifiques. Cette base de données commune partagée entre l'agent et
le Manager est appelée Management Information Base (MIB).
Généralement ces MIB contiennent l'ensemble des valeurs statistiques et de contrôle définis
pour les éléments actif du réseau. SNMP permet également l'extension de ces valeurs
standards avec des valeurs spécifiques à chaque agent, grâce à l'utilisation de MIB privées.
Un fichier MIB est écrit en utilisant une syntaxe particulière, cette syntaxe s'appelle SMI 3,
basée sur ASN.1 tout comme SNMP lui-même.
En résumé, les fichiers MIB sont l'ensemble des requêtes que le Manager peut effectuer vers
l'agent. L'agent collecte ces données localement et les stocke, tel que défini dans la MIB.
Ainsi le Manager doit être conscient de la structure (que celle -ci soit de type standard ou
privée) de la MIB afin d'interroger l'agent au bon endroit.
La structure d’une MIB est une arborescence hiérarchique dont chaque nœud est défini par
un nombre ou un Object IDentifier (OID). Chaque identifiant est unique et représente les
caractéristiques spécifiques du périphérique géré. Lorsqu'un OID est interrogé, la valeur de
retour n'est pas un type unique (texte, entier, compteur, tableau...) Un OID est donc une
séquence de chiffres séparés par des points.
Une MIB est un arbre très dense, il peut y avoir des milliers d'OID dans la MIB. [12]

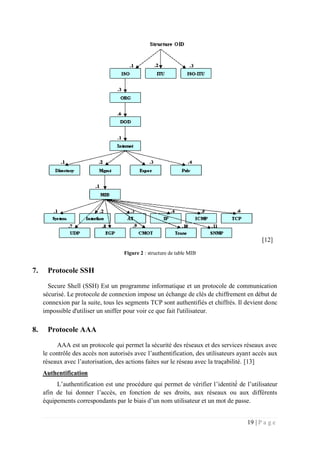

36. 19 | P a g e
[12]
Figure 2 : structure de table MIB
7. Protocole SSH
Secure Shell (SSH) Est un programme informatique et un protocole de communication
sécurisé. Le protocole de connexion impose un échange de clés de chiffrement en début de
connexion par la suite, tous les segments TCP sont authentifiés et chiffrés. Il devient donc
impossible d'utiliser un sniffer pour voir ce que fait l'utilisateur.
8. Protocole AAA
AAA est un protocole qui permet la sécurité des réseaux et des services réseaux avec
le contrôle des accès non autorisés avec l’authentification, des utilisateurs ayant accès aux
réseaux avec l’autorisation, des actions faites sur le réseau avec la traçabilité. [13]
Authentification
L’authentification est une procédure qui permet de vérifier l’identité́ de l’utilisateur
afin de lui donner l’accès, en fonction de ses droits, aux réseaux ou aux différents
équipements correspondants par le biais d’un nom utilisateur et un mot de passe.

37. 20 | P a g e

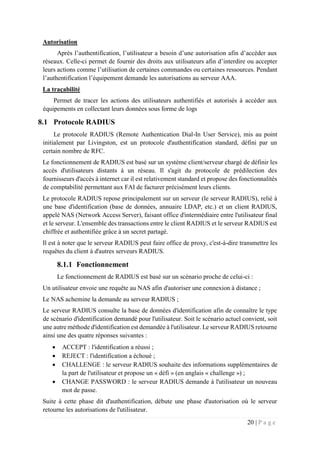

Autorisation
Après l’authentification, l’utilisateur a besoin d’une autorisation afin d’accéder aux
réseaux. Celle-ci permet de fournir des droits aux utilisateurs afin d’interdire ou accepter
leurs actions comme l’utilisation de certaines commandes ou certaines ressources. Pendant
l’authentification l’équipement demande les autorisations au serveur AAA.
La traçabilité
Permet de tracer les actions des utilisateurs authentifiés et autorisés à accéder aux
équipements en collectant leurs données sous forme de logs
8.1 Protocole RADIUS
Le protocole RADIUS (Remote Authentication Dial-In User Service), mis au point
initialement par Livingston, est un protocole d'authentification standard, défini par un
certain nombre de RFC.
Le fonctionnement de RADIUS est basé sur un système client/serveur chargé de définir les
accès d'utilisateurs distants à un réseau. Il s'agit du protocole de prédilection des
fournisseurs d'accès à internet car il est relativement standard et propose des fonctionnalités
de comptabilité permettant aux FAI de facturer précisément leurs clients.
Le protocole RADIUS repose principalement sur un serveur (le serveur RADIUS), relié à
une base d'identification (base de données, annuaire LDAP, etc.) et un client RADIUS,
appelé NAS (Network Access Server), faisant office d'intermédiaire entre l'utilisateur final
et le serveur. L'ensemble des transactions entre le client RADIUS et le serveur RADIUS est
chiffrée et authentifiée grâce à un secret partagé.
Il est à noter que le serveur RADIUS peut faire office de proxy, c'est-à-dire transmettre les
requêtes du client à d'autres serveurs RADIUS.
8.1.1 Fonctionnement
Le fonctionnement de RADIUS est basé sur un scénario proche de celui-ci :
Un utilisateur envoie une requête au NAS afin d'autoriser une connexion à distance ;
Le NAS achemine la demande au serveur RADIUS ;
Le serveur RADIUS consulte la base de données d'identification afin de connaître le type
de scénario d'identification demandé pour l'utilisateur. Soit le scénario actuel convient, soit
une autre méthode d'identification est demandée à l'utilisateur. Le serveur RADIUS retourne
ainsi une des quatre réponses suivantes :
 ACCEPT : l'identification a réussi ;
 REJECT : l'identification a échoué ;
 CHALLENGE : le serveur RADIUS souhaite des informations supplémentaires de
la part de l'utilisateur et propose un « défi » (en anglais « challenge ») ;
 CHANGE PASSWORD : le serveur RADIUS demande à l'utilisateur un nouveau
mot de passe.
Suite à cette phase dit d'authentification, débute une phase d'autorisation où le serveur
retourne les autorisations de l'utilisateur.

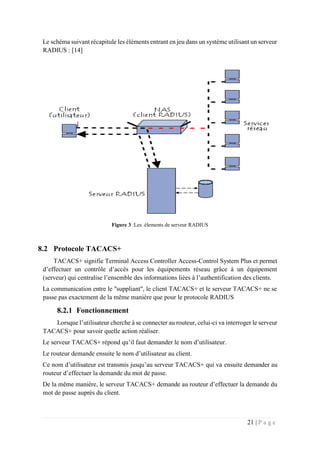

38. 21 | P a g e
Le schéma suivant récapitule les éléments entrant en jeu dans un système utilisant un serveur
RADIUS : [14]
Figure 3 :Les élements de serveur RADIUS
8.2 Protocole TACACS+
TACACS+ signifie Terminal Access Controller Access-Control System Plus et permet
d’effectuer un contrôle d’accès pour les équipements réseau grâce à un équipement
(serveur) qui centralise l’ensemble des informations liées à l’authentification des clients.
La communication entre le "suppliant", le client TACACS+ et le serveur TACACS+ ne se
passe pas exactement de la même manière que pour le protocole RADIUS
8.2.1 Fonctionnement
Lorsque l’utilisateur cherche à se connecter au routeur, celui-ci va interroger le serveur
TACACS+ pour savoir quelle action réaliser.
Le serveur TACACS+ répond qu’il faut demander le nom d’utilisateur.
Le routeur demande ensuite le nom d’utilisateur au client.
Ce nom d’utilisateur est transmis jusqu’au serveur TACACS+ qui va ensuite demander au
routeur d’effectuer la demande du mot de passe.
De la même manière, le serveur TACACS+ demande au routeur d’effectuer la demande du
mot de passe auprès du client.

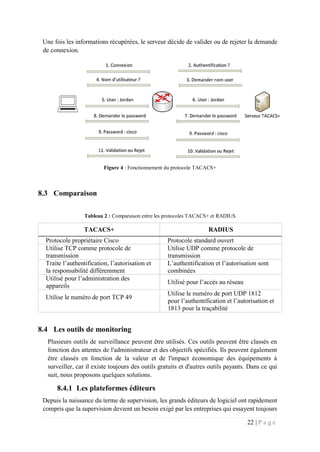

39. 22 | P a g e
Une fois les informations récupérées, le serveur décide de valider ou de rejeter la demande
de connexion.
Figure 4 : Fonctionnement du protocole TACACS+
8.3 Comparaison
Tableau 2 : Comparaison entre les protocoles TACACS+ et RADIUS
TACACS+ RADIUS
Protocole propriétaire Cisco Protocole standard ouvert
Utilise TCP comme protocole de
transmission
Utilise UDP comme protocole de
transmission
Traite l’authentification, l’autorisation et
la responsabilité différemment
L’authentification et l’autorisation sont
combinées
Utilisé pour l’administration des
appareils
Utilisé pour l’accès au réseau
Utilise le numéro de port TCP 49
Utilise le numéro de port UDP 1812
pour l’authentification et l’autorisation et
1813 pour la traçabilité
8.4 Les outils de monitoring
Plusieurs outils de surveillance peuvent être utilisés. Ces outils peuvent être classés en
fonction des attentes de l'administrateur et des objectifs spécifiés. Ils peuvent également
être classés en fonction de la valeur et de l'impact économique des équipements à
surveiller, car il existe toujours des outils gratuits et d'autres outils payants. Dans ce qui
suit, nous proposons quelques solutions.
8.4.1 Les plateformes éditeurs
Depuis la naissance du terme de supervision, les grands éditeurs de logiciel ont rapidement
compris que la supervision devient un besoin exigé par les entreprises qui essayent toujours

40. 23 | P a g e
de garantir la disponibilité de leurs services, pour cela les éditeurs de logiciel ont commencé
à développer des outils de surveillance payants au profit de ces entreprises.
Actuellement on retrouve des logiciels de supervision proposés par les plus populaires
éditeurs de logiciel tel que Scom(Microsoft), HP OpenView(HP), IBM Trivoli
Monitoring(IBM), BMC Patrol(BMC).
Dans ce qui va suivre, nous présenterons trois leaders des logiciels payants de supervision :
Scom, HP OpenView et IBM Trivoli Netview
 Scom
Scom (System Center Operations Manager) anciennement connu sous le nom de MOM
(Microsoft Operations Manager) est un programme de supervision réseau Microsoft
développé par Microsoft qui permet le monitoring des différents équipements grâce à une
interface logicielle, l'outil peut supporter seulement les matériaux et produits Microsoft
(Switch, serveurs...)
 HP OpenView
HP OpenView est parmi les logiciels majeurs de la supervision. Il permet la supervision des
équipements réseaux et l'affichage de l'état courant des équipements grâce à une interface
graphique. Un système d'alarme intégré permet de synchroniser tous les équipements et de
communiquer avec les machines par le protocole SNMP.
Le logiciel HP OpenView permet le contrôle d'un réseau distribué depuis un seul point. HP
OpenView envoie des requêtes SNMP périodiques vers les agents, si un état change ou un
périphérique devient injoignable, une alarme est directement déclenchée
 IBM Trivoli Monitoring
La solution IBM Tivoli Monitoring est conçue pour faciliter la gestion des applications
critiques en surveillant de façon proactive les principales ressources informatiques IBM
Tivoli Monitoring est capable d'apporter la réponse la plus adaptée aux différents
événements et incidents survenant pendant une exploitation informatique, typiquement
d’agir directement sur le composant logiciel ou sur le système (réseau, serveurs, ..)
responsable d'un mauvais temps de réponse.
8.4.2 Les plateformes libres
Il existe des solutions de supervision libres et professionnelles. L’avantage de ces logiciels
libres est la gratuité, la disponibilité du code source et la liberté d’étudier et de modifier le
code selon nos besoins et de le diffuser De plus, il existe une communauté importante
d’utilisateurs et de développeurs qui participent à l’amélioration des logiciels et apportent
une assistance par la mise en ligne des documentations et des participations aux forums.
Parmi les plus répandues, reconnues du moment nous pouvons citer Nagios, ZABBIX,
EYES-OF NETWORK et FAN
Nagios
Nagios est certainement le logiciel libre le plus connu dans le milieu de la supervision
réseau. Appréciée des entreprises ainsi que des particuliers, cette application possède une

41. 24 | P a g e

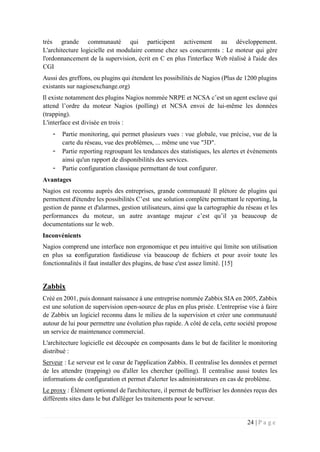

très grande communauté qui participent activement au développement.
L'architecture logicielle est modulaire comme chez ses concurrents : Le moteur qui gère
l'ordonnancement de la supervision, écrit en C en plus l'interface Web réalisé à l'aide des
CGI
Aussi des greffons, ou plugins qui étendent les possibilités de Nagios (Plus de 1200 plugins
existants sur nagiosexchange.org)
Il existe notamment des plugins Nagios nommée NRPE et NCSA c’est un agent esclave qui
attend l’ordre du moteur Nagios (polling) et NCSA envoi de lui-même les données
(trapping).
L'interface est divisée en trois :
- Partie monitoring, qui permet plusieurs vues : vue globale, vue précise, vue de la
carte du réseau, vue des problèmes, ... même une vue "3D".
- Partie reporting regroupant les tendances des statistiques, les alertes et évènements
ainsi qu'un rapport de disponibilités des services.
- Partie configuration classique permettant de tout configurer.
Avantages
Nagios est reconnu auprès des entreprises, grande communauté Il plétore de plugins qui
permettent d'étendre les possibilités C’est une solution complète permettant le reporting, la
gestion de panne et d'alarmes, gestion utilisateurs, ainsi que la cartographie du réseau et les
performances du moteur, un autre avantage majeur c’est qu’il ya beaucoup de
documentations sur le web.
Inconvénients
Nagios comprend une interface non ergonomique et peu intuitive qui limite son utilisation
en plus sa configuration fastidieuse via beaucoup de fichiers et pour avoir toute les
fonctionnalités il faut installer des plugins, de base c'est assez limité. [15]
Zabbix
Créé en 2001, puis donnant naissance à une entreprise nommée Zabbix SIA en 2005, Zabbix
est une solution de supervision open-source de plus en plus prisée. L'entreprise vise à faire
de Zabbix un logiciel reconnu dans le milieu de la supervision et créer une communauté
autour de lui pour permettre une évolution plus rapide. A côté de cela, cette société propose
un service de maintenance commercial.
L'architecture logicielle est découpée en composants dans le but de faciliter le monitoring
distribué :
Serveur : Le serveur est le cœur de l'application Zabbix. Il centralise les données et permet
de les attendre (trapping) ou d'aller les chercher (polling). Il centralise aussi toutes les
informations de configuration et permet d'alerter les administrateurs en cas de problème.
Le proxy : Élément optionnel de l'architecture, il permet de buffériser les données reçus des
différents sites dans le but d'alléger les traitements pour le serveur.

42. 25 | P a g e

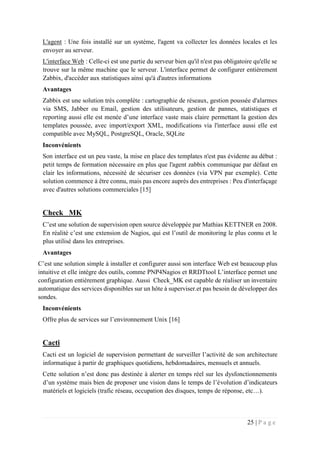

L'agent : Une fois installé sur un système, l'agent va collecter les données locales et les
envoyer au serveur.
L'interface Web : Celle-ci est une partie du serveur bien qu'il n'est pas obligatoire qu'elle se
trouve sur la même machine que le serveur. L'interface permet de configurer entièrement
Zabbix, d'accéder aux statistiques ainsi qu'à d'autres informations
Avantages
Zabbix est une solution très complète : cartographie de réseaux, gestion poussée d'alarmes
via SMS, Jabber ou Email, gestion des utilisateurs, gestion de pannes, statistiques et
reporting aussi elle est menée d’une interface vaste mais claire permettant la gestion des
templates poussée, avec import/export XML, modifications via l'interface aussi elle est
compatible avec MySQL, PostgreSQL, Oracle, SQLite
Inconvénients
Son interface est un peu vaste, la mise en place des templates n'est pas évidente au début :
petit temps de formation nécessaire en plus que l'agent zabbix communique par défaut en
clair les informations, nécessité de sécuriser ces données (via VPN par exemple). Cette
solution commence à être connu, mais pas encore auprès des entreprises : Peu d'interfaçage
avec d'autres solutions commerciales [15]
Check _MK
C’est une solution de supervision open source développée par Mathias KETTNER en 2008.
En réalité c’est une extension de Nagios, qui est l’outil de monitoring le plus connu et le
plus utilisé dans les entreprises.
Avantages
C’est une solution simple à installer et configurer aussi son interface Web est beaucoup plus
intuitive et elle intègre des outils, comme PNP4Nagios et RRDTtool L’interface permet une
configuration entièrement graphique. Aussi Check_MK est capable de réaliser un inventaire
automatique des services disponibles sur un hôte à superviser.et pas besoin de développer des
sondes.
Inconvénients
Offre plus de services sur l’environnement Unix [16]
Cacti
Cacti est un logiciel de supervision permettant de surveiller l’activité de son architecture
informatique à partir de graphiques quotidiens, hebdomadaires, mensuels et annuels.
Cette solution n’est donc pas destinée à alerter en temps réel sur les dysfonctionnements
d’un système mais bien de proposer une vision dans le temps de l’évolution d’indicateurs
matériels et logiciels (trafic réseau, occupation des disques, temps de réponse, etc…).

43. 26 | P a g e

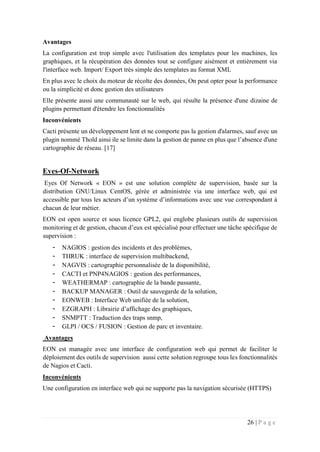

Avantages
La configuration est trop simple avec l'utilisation des templates pour les machines, les
graphiques, et la récupération des données tout se configure aisément et entièrement via
l'interface web. Import/ Export très simple des templates au format XML
En plus avec le choix du moteur de récolte des données, On peut opter pour la performance
ou la simplicité et donc gestion des utilisateurs
Elle présente aussi une communauté sur le web, qui résulte la présence d'une dizaine de
plugins permettant d'étendre les fonctionnalités
Inconvénients
Cacti présente un développement lent et ne comporte pas la gestion d'alarmes, sauf avec un
plugin nommé Thold ainsi ile se limite dans la gestion de panne en plus que l’absence d'une
cartographie de réseau. [17]
Eyes-Of-Network
Eyes Of Network « EON » est une solution complète de supervision, basée sur la
distribution GNU/Linux CentOS, gérée et administrée via une interface web, qui est
accessible par tous les acteurs d’un système d’informations avec une vue correspondant à
chacun de leur métier.
EON est open source et sous licence GPL2, qui englobe plusieurs outils de supervision
monitoring et de gestion, chacun d’eux est spécialisé pour effectuer une tâche spécifique de
supervision :
- NAGIOS : gestion des incidents et des problèmes,
- THRUK : interface de supervision multibackend,
- NAGVIS : cartographie personnalisée de la disponibilité,
- CACTI et PNP4NAGIOS : gestion des performances,
- WEATHERMAP : cartographie de la bande passante,
- BACKUP MANAGER : Outil de sauvegarde de la solution,
- EONWEB : Interface Web unifiée de la solution,
- EZGRAPH : Librairie d’affichage des graphiques,
- SNMPTT : Traduction des traps snmp,
- GLPI / OCS / FUSION : Gestion de parc et inventaire.
Avantages
EON est managée avec une interface de configuration web qui permet de faciliter le
déploiement des outils de supervision aussi cette solution regroupe tous les fonctionnalités
de Nagios et Cacti.
Inconvénients
Une configuration en interface web qui ne supporte pas la navigation sécurisée (HTTPS)

44. 27 | P a g e

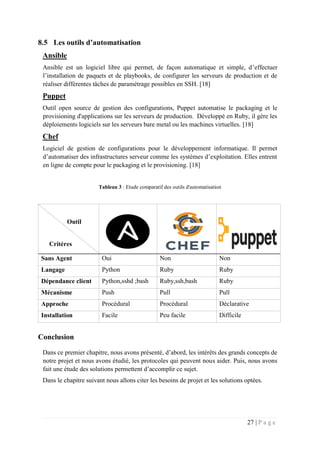

8.5 Les outils d’automatisation
Ansible
Ansible est un logiciel libre qui permet, de façon automatique et simple, d’effectuer
l’installation de paquets et de playbooks, de configurer les serveurs de production et de
réaliser différentes tâches de paramétrage possibles en SSH. [18]
Puppet
Outil open source de gestion des configurations, Puppet automatise le packaging et le
provisioning d'applications sur les serveurs de production. Développé en Ruby, il gère les
déploiements logiciels sur les serveurs bare metal ou les machines virtuelles. [18]
Chef
Logiciel de gestion de configurations pour le développement informatique. Il permet
d’automatiser des infrastructures serveur comme les systèmes d’exploitation. Elles entrent
en ligne de compte pour le packaging et le provisioning. [18]
Tableau 3 : Etude comparatif des outils d'automatisation
Conclusion
Dans ce premier chapitre, nous avons présenté, d’abord, les intérêts des grands concepts de
notre projet et nous avons étudié, les protocoles qui peuvent nous aider. Puis, nous avons
fait une étude des solutions permettent d’accomplir ce sujet.
Dans le chapitre suivant nous allons citer les besoins de projet et les solutions optées.
Outil
Critéres
Sans Agent Oui Non Non
Langage Python Ruby Ruby
Dépendance client Python,sshd ;bash Ruby,ssh,bash Ruby
Mécanisme Push Pull Pull
Approche Procédural Procédural Déclarative
Installation Facile Peu facile Difficile

45. 28 | P a g e

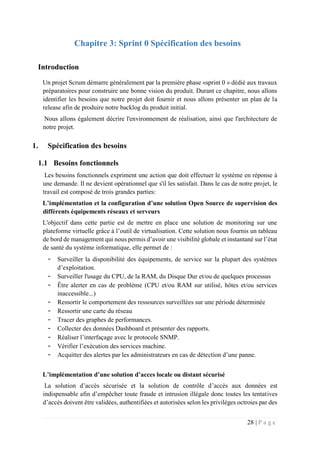

Chapitre 3: Sprint 0 Spécification des besoins
Introduction
Un projet Scrum démarre généralement par la première phase «sprint 0 » dédié aux travaux
préparatoires pour construire une bonne vision du produit. Durant ce chapitre, nous allons
identifier les besoins que notre projet doit fournir et nous allons présenter un plan de la
release afin de produire notre backlog du produit initial.
Nous allons également décrire l'environnement de réalisation, ainsi que l'architecture de
notre projet.
1. Spécification des besoins
1.1 Besoins fonctionnels
Les besoins fonctionnels expriment une action que doit effectuer le système en réponse à
une demande. Il ne devient opérationnel que s'il les satisfait. Dans le cas de notre projet, le
travail est composé de trois grandes parties:
L’implémentation et la configuration d’une solution Open Source de supervision des
différents équipements réseaux et serveurs
L'objectif dans cette partie est de mettre en place une solution de monitoring sur une
plateforme virtuelle grâce à l’outil de virtualisation. Cette solution nous fournis un tableau
de bord de management qui nous permis d’avoir une visibilité globale et instantané sur l’état
de santé du système informatique, elle permet de :
- Surveiller la disponibilité des équipements, de service sur la plupart des systèmes
d’exploitation.
- Surveiller l'usage du CPU, de la RAM, du Disque Dur et/ou de quelques processus
- Être alerter en cas de problème (CPU et/ou RAM sur utilisé, hôtes et/ou services
inaccessible...)
- Ressortir le comportement des ressources surveillées sur une période déterminée
- Ressortir une carte du réseau
- Tracer des graphes de performances.
- Collecter des données Dashboard et présenter des rapports.
- Réaliser l’interfaçage avec le protocole SNMP.
- Vérifier l’exécution des services machine.
- Acquitter des alertes par les administrateurs en cas de détection d’une panne.
L’implémentation d’une solution d’acces locale ou distant sécurisé
La solution d’accès sécurisée et la solution de contrôle d’accès aux données est
indispensable afin d’empêcher toute fraude et intrusion illégale donc toutes les tentatives
d’accès doivent être validées, authentifiées et autorisées selon les privilèges octroies par des

46. 29 | P a g e

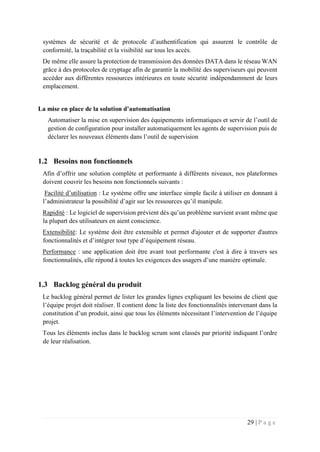

systèmes de sécurité et de protocole d’authentification qui assurent le contrôle de
conformité, la traçabilité et la visibilité sur tous les accès.
De même elle assure la protection de transmission des données DATA dans le réseau WAN
grâce à des protocoles de cryptage afin de garantir la mobilité des superviseurs qui peuvent
accéder aux différentes ressources intérieures en toute sécurité indépendamment de leurs
emplacement.
La mise en place de la solution d’automatisation
Automatiser la mise en supervision des équipements informatiques et servir de l’outil de
gestion de configuration pour installer automatiquement les agents de supervision puis de
déclarer les nouveaux éléments dans l’outil de supervision
1.2 Besoins non fonctionnels
Afin d’offrir une solution complète et performante à différents niveaux, nos plateformes
doivent couvrir les besoins non fonctionnels suivants :
Facilité d’utilisation : Le système offre une interface simple facile à utiliser en donnant à
l’administrateur la possibilité d’agir sur les ressources qu’il manipule.
Rapidité : Le logiciel de supervision prévient dès qu’un problème survient avant même que
la plupart des utilisateurs en aient conscience.
Extensibilité: Le système doit être extensible et permet d'ajouter et de supporter d'autres
fonctionnalités et d’intégrer tout type d’équipement réseau.
Performance : une application doit être avant tout performante c'est à dire à travers ses
fonctionnalités, elle répond à toutes les exigences des usagers d’une manière optimale.
1.3 Backlog général du produit
Le backlog général permet de lister les grandes lignes expliquant les besoins de client que
l’équipe projet doit réaliser. Il contient donc la liste des fonctionnalités intervenant dans la
constitution d’un produit, ainsi que tous les éléments nécessitant l’intervention de l’équipe
projet.
Tous les éléments inclus dans le backlog scrum sont classés par priorité indiquant l’ordre
de leur réalisation.

47. 30 | P a g e

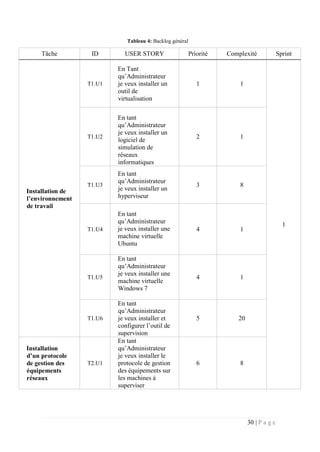

Tableau 4: Backlog général
Tâche ID USER STORY Priorité Complexité Sprint
Installation de
l’environnement
de travail
T1.U1
En Tant
qu’Administrateur
je veux installer un
outil de
virtualisation
1 1
1
T1.U2
En tant
qu’Administrateur
je veux installer un
logiciel de
simulation de
réseaux
informatiques
2 1
T1.U3
En tant
qu’Administrateur
je veux installer un
hyperviseur
3 8
T1.U4
En tant
qu’Administrateur
je veux installer une
machine virtuelle
Ubuntu
4 1
T1.U5
En tant
qu’Administrateur
je veux installer une
machine virtuelle
Windows 7
4 1
T1.U6
En tant
qu’Administrateur
je veux installer et
configurer l’outil de
supervision
5 20
Installation
d’un protocole
de gestion des
équipements
réseaux
T2.U1
En tant
qu’Administrateur
je veux installer le
protocole de gestion
des équipements sur
les machines à
superviser
6 8

48. 31 | P a g e
Ajout des
machines à
superviser au
niveau de l’outil
de supervision
T3.U1
En tant
qu’Administrateur
je veux superviser
des équipements et
des services avec la
génération des
statistiques et
rapports
7 20
Mise en place
d’un serveur
d’authentificati
on
T4.U1
En tant
qu’Administrateur
je veux installer un
serveur
d’authentification
8 20
2
T4.U2
En tant
qu’Administrateur
je veux configurer
les routeurs comme
clients
9 10
Mise en place
d’un VPN
T5.U1
En tant
qu’Administrateur
je veux mettre en
place un VPN
d’accès avec un
VPN client mobile
en mode léger au
niveau de la
machine virtuelle
Windows
10 20
Mise en place
d’un serveur de
messagerie
T6.U1
En tant
qu’Administrateur
je veux mettre en
place un serveur de
messagerie
électronique au
niveau de
l’hyperviseur
11 8
Implémentation
d’une solution
d’automatisatio
n
T7.U1
En tant
qu’administrateur je
veux mettre en
place d’un serveur
de transfert de
fichiers
12 8 3

49. 32 | P a g e

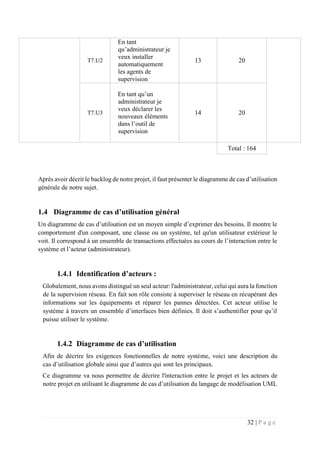

T7.U2
En tant
qu’administrateur je
veux installer
automatiquement
les agents de
supervision
13 20
T7.U3
En tant qu’un
administrateur je
veux déclarer les
nouveaux éléments
dans l’outil de
supervision
14 20
Total : 164
Après avoir décrit le backlog de notre projet, il faut présenter le diagramme de cas d’utilisation
générale de notre sujet.
1.4 Diagramme de cas d’utilisation général
Un diagramme de cas d’utilisation est un moyen simple d’exprimer des besoins. Il montre le
comportement d'un composant, une classe ou un système, tel qu'un utilisateur extérieur le
voit. Il correspond à un ensemble de transactions effectuées au cours de l’interaction entre le
système et l’acteur (administrateur).
1.4.1 Identification d’acteurs :
Globalement, nous avons distingué un seul acteur: l'administrateur, celui qui aura la fonction
de la supervision réseau. En fait son rôle consiste à superviser le réseau en récupérant des
informations sur les équipements et réparer les pannes détectées. Cet acteur utilise le
système à travers un ensemble d’interfaces bien définies. Il doit s’authentifier pour qu’il
puisse utiliser le système.
1.4.2 Diagramme de cas d’utilisation
Afin de décrire les exigences fonctionnelles de notre système, voici une description du
cas d’utilisation globale ainsi que d’autres qui sont les principaux.
Ce diagramme va nous permettre de décrire l'interaction entre le projet et les acteurs de
notre projet en utilisant le diagramme de cas d’utilisation du langage de modélisation UML

50. 33 | P a g e

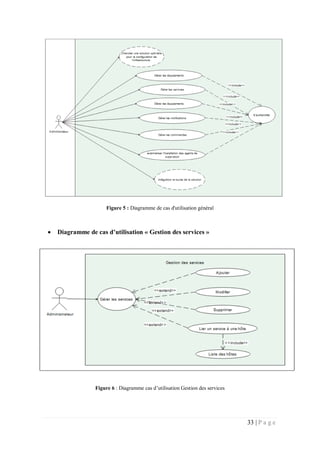

Figure 5 : Diagramme de cas d'utilisation général
 Diagramme de cas d’utilisation « Gestion des services »
Figure 6 : Diagramme cas d’utilisation Gestion des services

51. 34 | P a g e

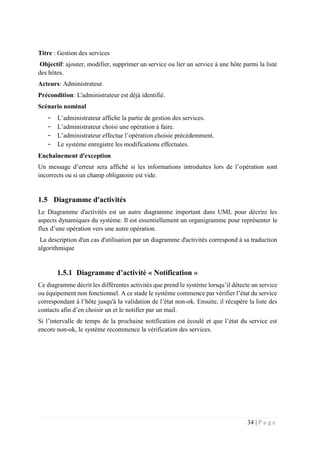

Titre : Gestion des services
Objectif: ajouter, modifier, supprimer un service ou lier un service à une hôte parmi la liste
des hôtes.
Acteurs: Administrateur.
Précondition: L'administrateur est déjà identifié.
Scénario nominal
- L’administrateur affiche la partie de gestion des services.
- L’administrateur choisi une opération à faire.
- L’administrateur effectue l’opération choisie précédemment.
- Le système enregistre les modifications effectuées.
Enchaînement d'exception
Un message d’erreur sera affiché si les informations introduites lors de l’opération sont
incorrects ou si un champ obligatoire est vide.
1.5 Diagramme d'activités
Le Diagramme d'activités est un autre diagramme important dans UML pour décrire les
aspects dynamiques du système. Il est essentiellement un organigramme pour représenter le
flux d’une opération vers une autre opération.
La description d'un cas d'utilisation par un diagramme d'activités correspond à sa traduction
algorithmique
1.5.1 Diagramme d’activité « Notification »
Ce diagramme décrit les différentes activités que prend le système lorsqu’il détecte un service
ou équipement non fonctionnel. A ce stade le système commence par vérifier l’état du service
correspondant à l’hôte jusqu'à la validation de l’état non-ok. Ensuite, il récupère la liste des
contacts afin d’en choisir un et le notifier par un mail.
Si l’intervalle de temps de la prochaine notification est écoulé et que l’état du service est
encore non-ok, le système recommence la vérification des services.

52. 35 | P a g e
Figure 7: Diagramme d'activités
1.6 Environnement de travail
1.6.1 Environnement matériel :
Tout au long de notre projet, nous avons eu à notre disposition un ordinateur portable avec
la configuration suivante :
- Intel(R) Core(TM) i3-5005U CPU (2.00GHz)
- 12 Go de RAM
- Disque dur de capacité 500 Go.
- Système d’exploitation Windows 10

53. 36 | P a g e
1.6.2 Environnement logiciel
Pour permettre de mieux calibrer les solutions, les produits choisies, sont jugés selon Leurs
simplification puisque les outils de supervision, authentification, automatisation et
virtualisation doivent permettre le gain du temps à l'administrateur, afin de donner plus
d’importance à d'autres tâches utiles plutôt que surveiller en permanence l'infrastructure et
Le choix dépend en général de la taille du réseau et des périphériques utilisés, en plus ces
solutions doivent être Open source et simples dans l’installation et l’utilisation.
Pour ce fait on va citer brièvement les solutions retenues dans cette section ainsi que leur
mode de fonctionnement. Certaine sont choisies après l’étude comparatif que nous avons
fait dans le dernier chapitre et certaines sont imposé par la société.
 Gns3
GNS3 (Graphical Network Simulator) est un logiciel libre permettant l'émulation ou la
simulation de réseaux informatiques.
 VMware Workstation
VMware Workstation est un outil de virtualisation de poste de travail créé par la société
VMware, il peut être utilisé pour mettre en place un environnement de test pour développer
de nouveaux logiciels, ou pour tester l'architecture complexe d’un système d’exploitation
avant de l’installer réellement sur une machine physique. [19]
 EyesOfNetwork (EON)
En se basant, sur l’étude comparatif que nous avons présenté, on estime qu’Eyes-Of-
Network est la solution la plus adaptée aux besoins de notre projet pour plusieurs raisons,
En effet Eyes-Of network combine deux outils très efficaces et connus dans le domaine de
monitoring, chacun d’eux est spécialisé pour effectuer une tache spécifique de supervision
on parle ici de Nagios et Cacti, en revanche, il inclut d’autres applications intégrées de
supervision répondant aux différents besoins de supervision, qu’on va les détailler plus tard.
Grâce à ses plugins, EON possède une architecture facilement adaptable à l’environnement.
Ces derniers pouvant être ajoutés, modifiés ou même personnalisés et permettent de
spécifier les tâches pour aboutir au résultat voulu.
De plus Eyes-of-network est une solution stable dispose d’une grande communauté de
développeurs, et utilisé aussi bien dans les petites et moyennes infrastructures que dans les
grands parcs informatiques. Aussi, utilisé surtout par plusieurs entreprises renommées, tels
que Yahoo (100 000 serveurs), Yellow pipe Web Hosting (7000 serveurs) [20]

54. 37 | P a g e

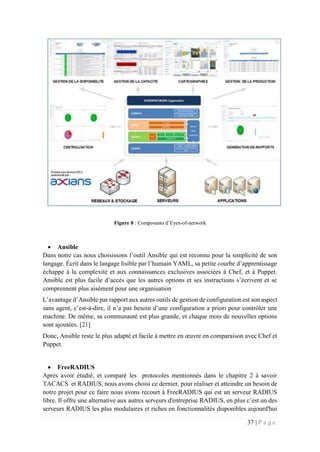

Figure 8 : Composants d’Eyes-of-network
 Ansible
Dans notre cas nous choisissons l’outil Ansible qui est reconnu pour la simplicité de son
langage. Écrit dans le langage lisible par l’humain YAML, sa petite courbe d’apprentissage
échappe à la complexité et aux connaissances exclusives associées à Chef, et à Puppet.
Ansible est plus facile d’accès que les autres options et ses instructions s’écrivent et se
comprennent plus aisément pour une organisation
L’avantage d’Ansible par rapport aux autres outils de gestion de configuration est son aspect
sans agent, c’est-à-dire, il n’a pas besoin d’une configuration a priori pour contrôler une
machine. De même, sa communauté est plus grande, et chaque mois de nouvelles options
sont ajoutées. [21]
Donc, Ansible reste le plus adapté et facile à mettre en œuvre en comparaison avec Chef et
Puppet.
 FreeRADIUS
Après avoir étudié, et comparé les protocoles mentionnés dans le chapitre 2 à savoir
TACACS et RADIUS, nous avons choisi ce dernier, pour réaliser et atteindre un besoin de
notre projet pour ce faire nous avons recourt à FreeRADIUS qui est un serveur RADIUS
libre. Il offre une alternative aux autres serveurs d'entreprise RADIUS, en plus c’est un des
serveurs RADIUS les plus modulaires et riches en fonctionnalités disponibles aujourd'hui

55. 38 | P a g e

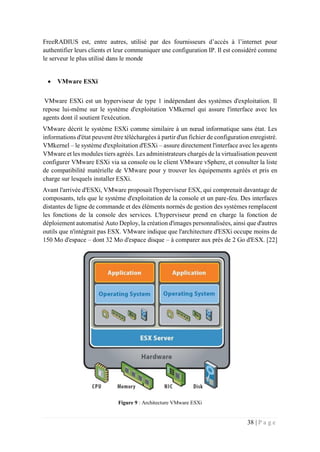

FreeRADIUS est, entre autres, utilisé par des fournisseurs d’accès à l’internet pour
authentifier leurs clients et leur communiquer une configuration IP. Il est considéré comme
le serveur le plus utilisé dans le monde
 VMware ESXi
VMware ESXi est un hyperviseur de type 1 indépendant des systèmes d'exploitation. Il
repose lui-même sur le système d'exploitation VMkernel qui assure l'interface avec les
agents dont il soutient l'exécution.
VMware décrit le système ESXi comme similaire à un nœud informatique sans état. Les
informations d'état peuvent être téléchargées à partir d'un fichier de configuration enregistré.
VMkernel – le système d'exploitation d'ESXi – assure directement l'interface avec les agents
VMware et les modules tiers agréés. Les administrateurs chargés de la virtualisation peuvent
configurer VMware ESXi via sa console ou le client VMware vSphere, et consulter la liste
de compatibilité matérielle de VMware pour y trouver les équipements agréés et pris en
charge sur lesquels installer ESXi.
Avant l'arrivée d'ESXi, VMware proposait l'hyperviseur ESX, qui comprenait davantage de
composants, tels que le système d'exploitation de la console et un pare-feu. Des interfaces
distantes de ligne de commande et des éléments normés de gestion des systèmes remplacent
les fonctions de la console des services. L'hyperviseur prend en charge la fonction de
déploiement automatisé Auto Deploy, la création d'images personnalisées, ainsi que d'autres
outils que n'intégrait pas ESX. VMware indique que l'architecture d'ESXi occupe moins de
150 Mo d'espace – dont 32 Mo d'espace disque – à comparer aux près de 2 Go d'ESX. [22]
Figure 9 : Architecture VMware ESXi

56. 39 | P a g e

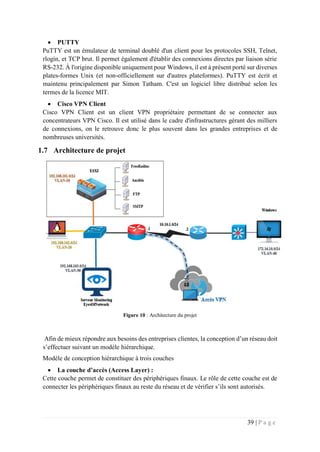

 PUTTY
PuTTY est un émulateur de terminal doublé d'un client pour les protocoles SSH, Telnet,
rlogin, et TCP brut. Il permet également d'établir des connexions directes par liaison série
RS-232. À l'origine disponible uniquement pour Windows, il est à présent porté sur diverses
plates-formes Unix (et non-officiellement sur d'autres plateformes). PuTTY est écrit et
maintenu principalement par Simon Tatham. C'est un logiciel libre distribué selon les
termes de la licence MIT.
 Cisco VPN Client
Cisco VPN Client est un client VPN propriétaire permettant de se connecter aux
concentrateurs VPN Cisco. Il est utilisé dans le cadre d'infrastructures gérant des milliers
de connexions, on le retrouve donc le plus souvent dans les grandes entreprises et de
nombreuses universités.
1.7 Architecture de projet
Figure 10 : Architecture du projet
Afin de mieux répondre aux besoins des entreprises clientes, la conception d’un réseau doit
s’effectuer suivant un modèle hiérarchique.
Modèle de conception hiérarchique à trois couches
 La couche d’accès (Access Layer) :
Cette couche permet de constituer des périphériques finaux. Le rôle de cette couche est de
connecter les périphériques finaux au reste du réseau et de vérifier s’ils sont autorisés.

57. 40 | P a g e

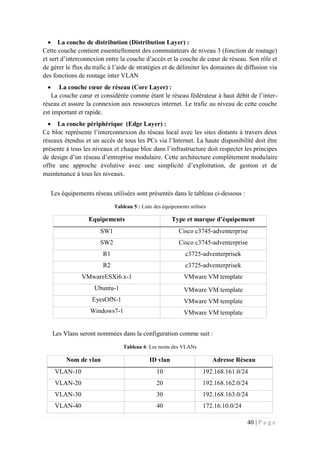

 La couche de distribution (Distribution Layer) :
Cette couche contient essentiellement des commutateurs de niveau 3 (fonction de routage)
et sert d’interconnexion entre la couche d’accès et la couche de cœur de réseau. Son rôle et
de gérer le flux du trafic à l’aide de stratégies et de délimiter les domaines de diffusion via
des fonctions de routage inter VLAN
 La couche cœur de réseau (Core Layer) :
La couche cœur et considérée comme étant le réseau fédérateur à haut débit de l’inter-
réseau et assure la connexion aux ressources internet. Le trafic au niveau de cette couche
est important et rapide.
 La couche périphérique (Edge Layer) :
Ce bloc représente l’interconnexion du réseau local avec les sites distants à travers deux
réseaux étendus et un accès de tous les PCs via l’Internet. La haute disponibilité doit être
présente à tous les niveaux et chaque bloc dans l’infrastructure doit respecter les principes
de design d’un réseau d’entreprise modulaire. Cette architecture complètement modulaire
offre une approche évolutive avec une simplicité d’exploitation, de gestion et de
maintenance à tous les niveaux.
Les équipements réseau utilisées sont présentés dans le tableau ci-dessous :
Tableau 5 : Liste des équipements utilisés
Equipements Type et marque d’équipement
SW1 Cisco c3745-adventerprise
SW2 Cisco c3745-adventerprise
R1 c3725-adventerprisek
R2 c3725-adventerprisek
VMwareESXi6.x-1 VMware VM template
Ubuntu-1 VMware VM template
EyesOfN-1 VMware VM template
Windows7-1 VMware VM template
Les Vlans seront nommées dans la configuration comme suit :
Tableau 6: Les noms des VLANs
Nom de vlan ID vlan Adresse Réseau
VLAN-10 10 192.168.161.0/24
VLAN-20 20 192.168.162.0/24
VLAN-30 30 192.168.163.0/24
VLAN-40 40 172.16.10.0/24

58. 41 | P a g e

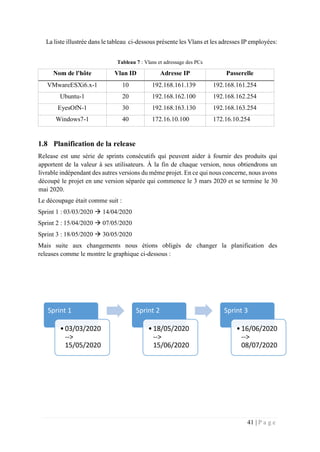

La liste illustrée dans le tableau ci-dessous présente les Vlans et les adresses IP employées:
Tableau 7 : Vlans et adressage des PCs
Nom de l'hôte Vlan ID Adresse IP Passerelle
VMwareESXi6.x-1 10 192.168.161.139 192.168.161.254
Ubuntu-1 20 192.168.162.100 192.168.162.254
EyesOfN-1 30 192.168.163.130 192.168.163.254
Windows7-1 40 172.16.10.100 172.16.10.254
1.8 Planification de la release
Release est une série de sprints consécutifs qui peuvent aider à fournir des produits qui
apportent de la valeur à ses utilisateurs. À la fin de chaque version, nous obtiendrons un
livrable indépendant des autres versions du même projet. En ce qui nous concerne, nous avons
découpé le projet en une version séparée qui commence le 3 mars 2020 et se termine le 30
mai 2020.
Le découpage était comme suit :
Sprint 1 : 03/03/2020  14/04/2020
Sprint 2 : 15/04/2020  07/05/2020
Sprint 3 : 18/05/2020  30/05/2020
Mais suite aux changements nous étions obligés de changer la planification des
releases comme le montre le graphique ci-dessous :
Sprint 1
•03/03/2020
-->
15/05/2020
Sprint 2
•18/05/2020
-->
15/06/2020
Sprint 3
•16/06/2020
-->
08/07/2020

59. 42 | P a g e
Le tableau ci-dessous présente notre planification de release ainsi que les User Stories
de chaque release :
Tableau 8 : Plannification de release
Sprint Estimation
Sprint 1
Du 03/03/2020 jusqu'à 15/05/2020
T1.U1,T1.U2 ,T1.U3,T1.U4,T1.U5,T1.U6
,T2.U1, T3.U1
60 Points
Sprint 2
Du 18/05/2020 jusqu'à 15/06/2020
T4.U1,T4.U2,T5.U1,T6.U1
66 Points
Sprint 3
Du 16/06/2020 jusqu'à 02/07/2020
T7.U1,T7.U2,T7.U3
48 Points
Conclusion
Dans ce chapitre, nous avons préparé notre plan de travail. Nous avons capturé les besoins
fonctionnels de notre projet et présenté le backlog de produit. Nous avons par la suite exposé
notre environnement de travail ainsi que l'architecture de notre solution. Nous avons
également donné la planification des différents sprints à mettre en œuvre. Dans le chapitre
qui suit nous allons entamer le premier sprint.

60. 43 | P a g e

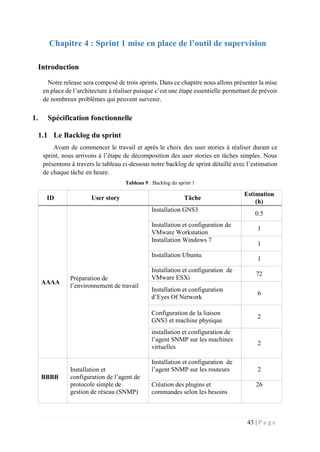

Chapitre 4 : Sprint 1 mise en place de l’outil de supervision
Introduction
Notre release sera composé de trois sprints. Dans ce chapitre nous allons présenter la mise
en place de l’architecture à réaliser puisque c’est une étape essentielle permettant de prévoir
de nombreux problèmes qui peuvent survenir.
1. Spécification fonctionnelle
1.1 Le Backlog du sprint
Avant de commencer le travail et après le choix des user stories à réaliser durant ce
sprint, nous arrivons à l’étape de décomposition des user stories en tâches simples. Nous
présentons à travers le tableau ci-dessous notre backlog de sprint détaillé avec l’estimation
de chaque tâche en heure.
Tableau 9 : Backlog du sprint 1
ID User story Tâche
Estimation
(h)
AAAA
Préparation de
l’environnement de travail
Installation GNS3
0.5
Installation et configuration de
VMware Workstation
1
Installation Windows 7
1
Installation Ubuntu
1
Installation et configuration de
VMware ESXi
72
Installation et configuration
d’Eyes Of Network
6
Configuration de la liaison
GNS3 et machine physique
2
installation et configuration de
l’agent SNMP sur les machines
virtuelles
2
BBBB
Installation et
configuration de l’agent de
protocole simple de
gestion de réseau (SNMP)
Installation et configuration de
l’agent SNMP sur les routeurs 2
Création des plugins et
commandes selon les besoins
26

61. 44 | P a g e

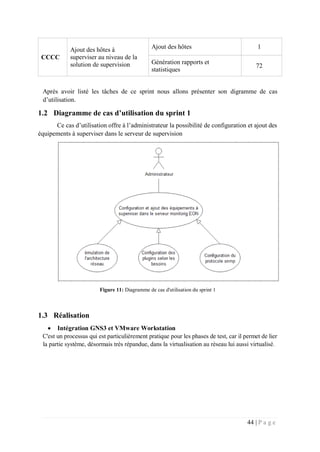

Après avoir listé les tâches de ce sprint nous allons présenter son digramme de cas
d’utilisation.
1.2 Diagramme de cas d’utilisation du sprint 1
Ce cas d’utilisation offre à l’administrateur la possibilité de configuration et ajout des
équipements à superviser dans le serveur de supervision
Figure 11: Diagramme de cas d'utilisation du sprint 1
1.3 Réalisation
 Intégration GNS3 et VMware Workstation
C'est un processus qui est particulièrement pratique pour les phases de test, car il permet de lier
la partie système, désormais très répandue, dans la virtualisation au réseau lui aussi virtualisé.
CCCC
Ajout des hôtes à
superviser au niveau de la
solution de supervision
Ajout des hôtes 1
Génération rapports et
statistiques
72

62. 45 | P a g e

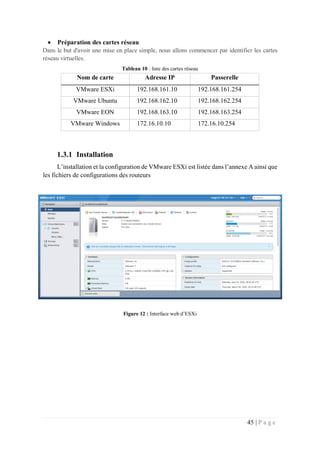

 Préparation des cartes réseau
Dans le but d'avoir une mise en place simple, nous allons commencer par identifier les cartes
réseau virtuelles.
Tableau 10 : liste des cartes réseau
1.3.1 Installation
L’installation et la configuration de VMware ESXi est listée dans l’annexe A ainsi que
les fichiers de configurations des routeurs
Figure 12 : Interface web d’ESXi
Nom de carte Adresse IP Passerelle
VMware ESXi 192.168.161.10 192.168.161.254
VMware Ubuntu 192.168.162.10 192.168.162.254
VMware EON 192.168.163.10 192.168.163.254
VMware Windows 172.16.10.10 172.16.10.254

63. 46 | P a g e

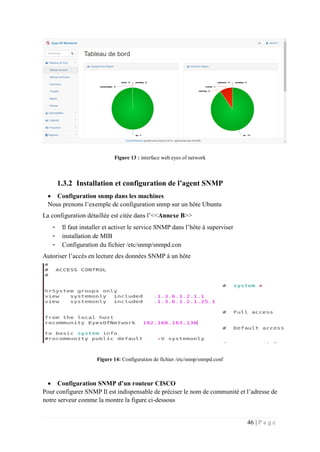

Figure 13 : interface web eyes of network
1.3.2 Installation et configuration de l’agent SNMP
 Configuration snmp dans les machines
Nous prenons l’exemple de configuration snmp sur un hôte Ubuntu
La configuration détaillée est citée dans l’<<Annexe B>>
- Il faut installer et activer le service SNMP dans l’hôte à superviser
- installation de MIB
- Configuration du fichier /etc/snmp/snmpd.con
Autoriser l’accès en lecture des données SNMP à un hôte
Figure 14: Configuration de fichier /etc/snmp/snmpd.conf
 Configuration SNMP d’un routeur CISCO
Pour configurer SNMP Il est indispensable de préciser le nom de communité et l’adresse de
notre serveur comme la montre la figure ci-dessous

64. 47 | P a g e
Figure 15 : Configuration snmp routeur
1.3.3 Ajout des commandes
Pour ajouter des commandes à notre serveur de supervision, il faut sélectionner le menu
Administration, puis Configuration Nagios et finalement Nagios Commands.
Figure 16 : configuration web d’Eon
Cliquer sur Add A New Command, puis remplir les différents champs :
- Command Name (nom de la commande),
- Command Line (la commande exécuté),
- Command Description (pour commenter la commande).
Puis cliquer sur Create Command.
Figure 17 : éditeur de commandes

65. 48 | P a g e

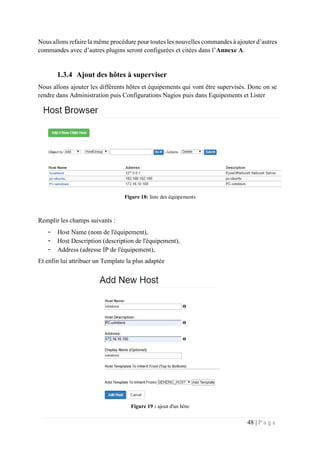

Nous allons refaire la même procédure pour toutes les nouvelles commandes à ajouter d’autres
commandes avec d’autres plugins seront configurées et citées dans l’Annexe A.
1.3.4 Ajout des hôtes à superviser
Nous allons ajouter les différents hôtes et équipements qui vont être supervisés. Donc on se
rendre dans Administration puis Configurations Nagios puis dans Equipements et Lister
Figure 18: liste des équipements
Remplir les champs suivants :
- Host Name (nom de l'équipement),
- Host Description (description de l'équipement),
- Address (adresse IP de l'équipement),
Et enfin lui attribuer un Template la plus adaptée
Figure 19 : ajout d'un hôte

66. 49 | P a g e

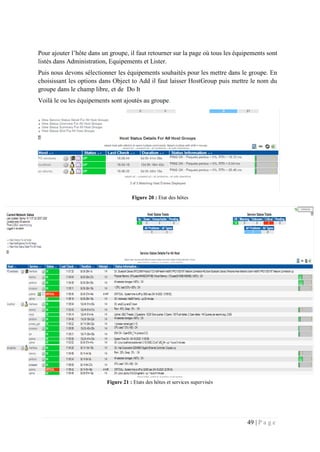

Pour ajouter l’hôte dans un groupe, il faut retourner sur la page où tous les équipements sont
listés dans Administration, Equipements et Lister.
Puis nous devons sélectionner les équipements souhaités pour les mettre dans le groupe. En
choisissant les options dans Object to Add il faut laisser HostGroup puis mettre le nom du
groupe dans le champ libre, et de Do It
Voilà le ou les équipements sont ajoutés au groupe.
Figure 20 : Etat des hôtes
Figure 21 : Etats des hôtes et services supervisés

67. 50 | P a g e

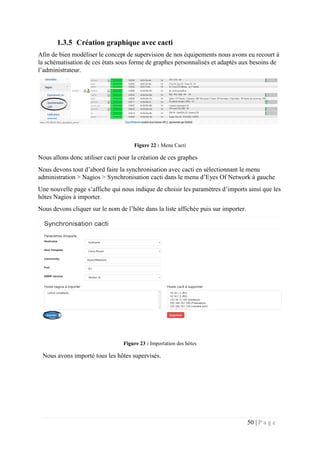

1.3.5 Création graphique avec cacti
Afin de bien modéliser le concept de supervision de nos équipements nous avons eu recourt à
la schématisation de ces états sous forme de graphes personnalisés et adaptés aux besoins de
l’administrateur.
Figure 22 : Menu Cacti
Nous allons donc utiliser cacti pour la création de ces graphes
Nous devons tout d’abord faire la synchronisation avec cacti en sélectionnant le menu
administration > Nagios > Synchronisation cacti dans le menu d’Eyes Of Network à gauche
Une nouvelle page s’affiche qui nous indique de choisir les paramètres d’imports ainsi que les
hôtes Nagios à importer.
Nous devons cliquer sur le nom de l’hôte dans la liste affichée puis sur importer.
Figure 23 : Importation des hôtes
Nous avons importé tous les hôtes supervisés.

68. 51 | P a g e

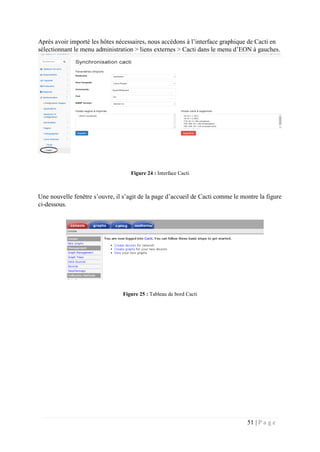

Après avoir importé les hôtes nécessaires, nous accédons à l’interface graphique de Cacti en
sélectionnant le menu administration > liens externes > Cacti dans le menu d’EON à gauches.
Figure 24 : Interface Cacti
Une nouvelle fenêtre s’ouvre, il s’agit de la page d’accueil de Cacti comme le montre la figure
ci-dessous.
Figure 25 : Tableau de bord Cacti

69. 52 | P a g e

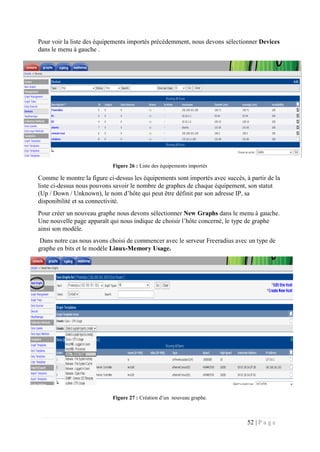

Pour voir la liste des équipements importés précédemment, nous devons sélectionner Devices
dans le menu à gauche .
Figure 26 : Liste des équipements importés
Comme le montre la figure ci-dessus les équipements sont importés avec succès, à partir de la
liste ci-dessus nous pouvons savoir le nombre de graphes de chaque équipement, son statut
(Up / Down / Unknown), le nom d’hôte qui peut être définit par son adresse IP, sa
disponibilité et sa connectivité.
Pour créer un nouveau graphe nous devons sélectionner New Graphs dans le menu à gauche.
Une nouvelle page apparaît qui nous indique de choisir l’hôte concerné, le type de graphe
ainsi son modèle.
Dans notre cas nous avons choisi de commencer avec le serveur Freeradius avec un type de
graphe en bits et le modèle Linux-Memory Usage.
Figure 27 : Création d’un nouveau graphe.

70. 53 | P a g e

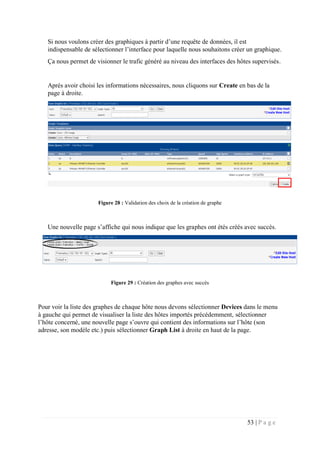

Si nous voulons créer des graphiques à partir d’une requête de données, il est
indispensable de sélectionner l’interface pour laquelle nous souhaitons créer un graphique.
Ça nous permet de visionner le trafic généré au niveau des interfaces des hôtes supervisés.
Après avoir choisi les informations nécessaires, nous cliquons sur Create en bas de la
page à droite.
Figure 28 : Validation des choix de la création de graphe
Une nouvelle page s’affiche qui nous indique que les graphes ont étés créés avec succès.
Figure 29 : Création des graphes avec succès
Pour voir la liste des graphes de chaque hôte nous devons sélectionner Devices dans le menu
à gauche qui permet de visualiser la liste des hôtes importés précédemment, sélectionner
l’hôte concerné, une nouvelle page s’ouvre qui contient des informations sur l’hôte (son
adresse, son modèle etc.) puis sélectionner Graph List à droite en haut de la page.

71. 54 | P a g e

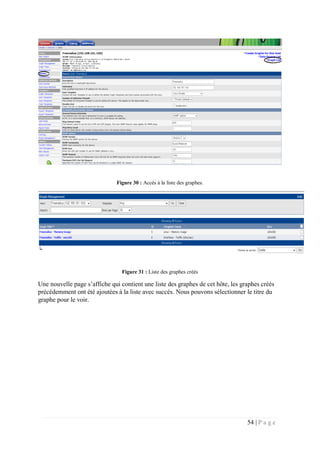

Figure 30 : Accès à la liste des graphes.
Figure 31 : Liste des graphes créés
Une nouvelle page s’affiche qui contient une liste des graphes de cet hôte, les graphes créés
précédemment ont été ajoutées à la liste avec succès. Nous pouvons sélectionner le titre du
graphe pour le voir.

72. 55 | P a g e

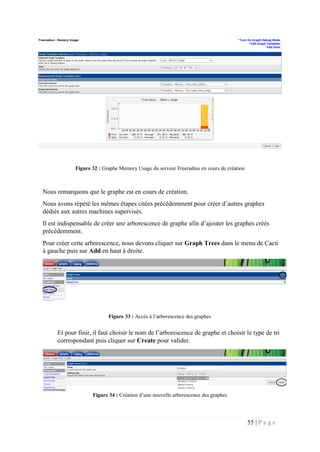

Figure 32 : Graphe Memory Usage du serveur Freeradius en cours de création
Nous remarquons que le graphe est en cours de création.
Nous avons répété les mêmes étapes citées précédemment pour créer d’autres graphes
dédiés aux autres machines supervisés.
Il est indispensable de créer une arborescence de graphe afin d’ajouter les graphes créés
précédemment.
Pour créer cette arborescence, nous devons cliquer sur Graph Trees dans le menu de Cacti
à gauche puis sur Add en haut à droite.
Et pour finir, il faut choisir le nom de l’arborescence de graphe et choisir le type de tri
correspondant puis cliquer sur Create pour valider.
Figure 34 : Création d’une nouvelle arborescence des graphes
Figure 33 : Accès à l’arborescence des graphes

73. 56 | P a g e

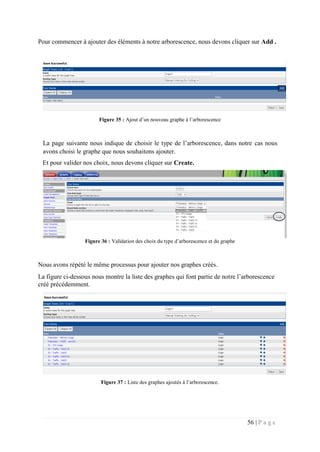

Pour commencer à ajouter des éléments à notre arborescence, nous devons cliquer sur Add .
Figure 35 : Ajout d’un nouveau graphe à l’arborescence
La page suivante nous indique de choisir le type de l’arborescence, dans notre cas nous
avons choisi le graphe que nous souhaitons ajouter.
Et pour valider nos choix, nous devons cliquer sur Create.
Figure 36 : Validation des choix du type d’arborescence et du graphe
Nous avons répété le même processus pour ajouter nos graphes créés.
La figure ci-dessous nous montre la liste des graphes qui font partie de notre l’arborescence
créé précédemment.
Figure 37 : Liste des graphes ajoutés à l’arborescence.

74. 57 | P a g e

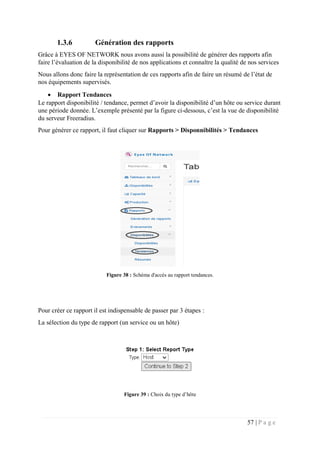

1.3.6 Génération des rapports
Grâce à EYES OF NETWORK nous avons aussi la possibilité de générer des rapports afin
faire l’évaluation de la disponibilité de nos applications et connaître la qualité de nos services
Nous allons donc faire la représentation de ces rapports afin de faire un résumé de l’état de
nos équipements supervisés.
 Rapport Tendances
Le rapport disponibilité / tendance, permet d’avoir la disponibilité d’un hôte ou service durant
une période donnée. L’exemple présenté par la figure ci-dessous, c’est la vue de disponibilité
du serveur Freeradius.
Pour générer ce rapport, il faut cliquer sur Rapports > Disponnibilités > Tendances
Figure 38 : Schéma d'accès au rapport tendances.
Pour créer ce rapport il est indispensable de passer par 3 étapes :
La sélection du type de rapport (un service ou un hôte)
Figure 39 : Choix du type d’hôte

75. 58 | P a g e

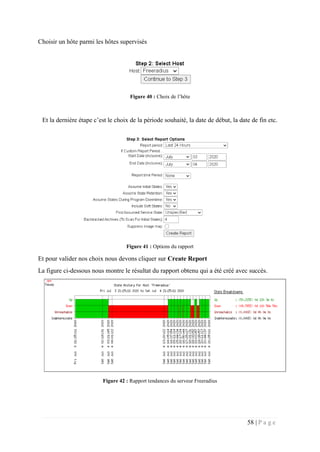

Choisir un hôte parmi les hôtes supervisés
Figure 40 : Choix de l’hôte
Et la dernière étape c’est le choix de la période souhaité, la date de début, la date de fin etc.
Figure 41 : Options du rapport
Et pour valider nos choix nous devons cliquer sur Create Report
La figure ci-dessous nous montre le résultat du rapport obtenu qui a été créé avec succès.
Figure 42 : Rapport tendances du serveur Freeradius

76. 59 | P a g e

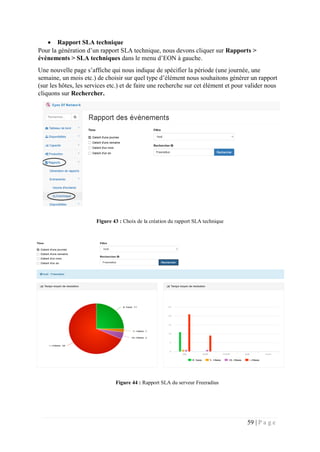

 Rapport SLA technique
Pour la génération d’un rapport SLA technique, nous devons cliquer sur Rapports >
évènements > SLA techniques dans le menu d’EON à gauche.
Une nouvelle page s’affiche qui nous indique de spécifier la période (une journée, une
semaine, un mois etc.) de choisir sur quel type d’élément nous souhaitons générer un rapport
(sur les hôtes, les services etc.) et de faire une recherche sur cet élément et pour valider nous
cliquons sur Rechercher.
Figure 43 : Choix de la création du rapport SLA technique
Figure 44 : Rapport SLA du serveur Freeradius

77. 60 | P a g e

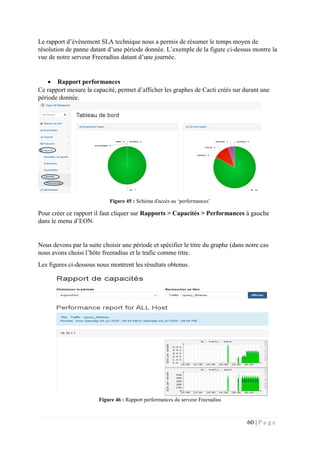

Le rapport d’évènement SLA technique nous a permis de résumer le temps moyen de
résolution de panne datant d’une période donnée. L’exemple de la figure ci-dessus montre la
vue de notre serveur Freeradius datant d’une journée.
 Rapport performances
Ce rapport mesure la capacité, permet d’afficher les graphes de Cacti créés sur durant une
période donnée.
Figure 45 : Schéma d'accès au ‘performances’
Pour créer ce rapport il faut cliquer sur Rapports > Capacités > Performances à gauche
dans le menu d’EON.
Nous devons par la suite choisir une période et spécifier le titre du graphe (dans notre cas
nous avons choisi l’hôte freeradius et le trafic comme titre.
Les figures ci-dessous nous montrent les résultats obtenus.
Figure 46 : Rapport performances du serveur Freeradius

78. 61 | P a g e

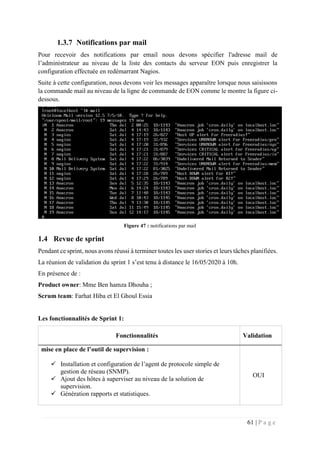

1.3.7 Notifications par mail
Pour recevoir des notifications par email nous devons spécifier l'adresse mail de
l’administrateur au niveau de la liste des contacts du serveur EON puis enregistrer la
configuration effectuée en redémarrant Nagios.
Suite à cette configuration, nous devons voir les messages apparaître lorsque nous saisissons
la commande mail au niveau de la ligne de commande de EON comme le montre la figure ci-
dessous.
Figure 47 : notifications par mail
1.4 Revue de sprint
Pendant ce sprint, nous avons réussi à terminer toutes les user stories et leurs tâches planifiées.
La réunion de validation du sprint 1 s’est tenu à distance le 16/05/2020 à 10h.
En présence de :
Product owner: Mme Ben hamza Dhouha ;
Scrum team: Farhat Hiba et El Ghoul Essia
Les fonctionnalités de Sprint 1:
Fonctionnalités Validation
mise en place de l’outil de supervision :
 Installation et configuration de l’agent de protocole simple de
gestion de réseau (SNMP).
 Ajout des hôtes à superviser au niveau de la solution de
supervision.
 Génération rapports et statistiques.
OUI

79. 62 | P a g e
1.5 Rétrospectives
Au niveau de ce sprint nous avons rencontré un problème au niveau de la supervision des
machines, nous l'avons résolu en ajoutant des adaptateurs réseau avec les adresses réseau des
machines et du serveur au niveau de l'éditeur de réseau virtuel de VMware Workstation.
Nous avons rencontré des problèmes au niveau de la connectivité des machines virtuelles
celle-ci a était résolu avec la création des vlans.
1.6 Burndown chart
Le burndown chart est un graphique qui reflète l’avancement de notre travail.
Il est formé de deux axes :
Figure 48: Burndown chart sprint 1
- L’axe vertical indique la charge totale du sprint (La vélocité),
- L’axe horizontal représente les jours de du sprint.
Au niveau de la courbe, nous remarquons un avancement pendant la première semaine après
avec l’arrêt de stage il y a eu un retard pendant quelques jours.
Conclusion
Au cours de ce sprint, nous avons implémenté un ensemble d’outils de supervision offert
par Eyes-of-network permettant à l’administrateur de gérer les équipements réseaux l’état
d’interface et l’état d’application.
Ainsi, nous avons essayé au maximum d’enrichir cette partie de monitoring, par des outils
supplémentaires offerts par EON qui fournissent une importance robuste à notre solution de
supervision, tel que la gestion des rapports et la gestion des notifications.

80. 63 | P a g e
Chapitre 5 : Sprint 2 Implémentation d’une connexion VPN et
serveur d’authentification
Introduction
Après avoir mis en place notre solution de supervision Eyes of network, nous passons
maintenant à la mise en place du serveur d’authentification et un accès sécurisé. L'objectif est
d’assurer un accès aux données de réseau sécurisée et mobile tout en assurant la
confidentialité, l'intégrité et l'authenticité.
1. Spécification fonctionnelle
1.1 Le Backlog du sprint
Tableau 11 : backlog de sprint 2
ID User story Tâche
Estimation
(h)
AAAA
En tant qu’un
administrateur je vais
mettre en place d’un
réseau privé virtuel
Configuration du routeur avec le
contrôle d’accès
72
Mise en place de Cisco VPN client 1
BBBB
En tant qu’un
administrateur je vais
configuration de
l’AAA
installation et configuration de
serveur Freeradius 90
Installation daloradius
3
Configuration des utilisateurs
0.5
Configuration NAS 0.5

81. 64 | P a g e

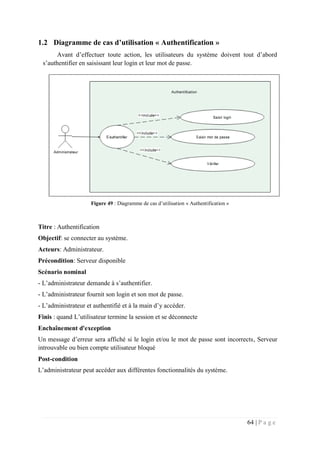

1.2 Diagramme de cas d’utilisation « Authentification »
Avant d’effectuer toute action, les utilisateurs du système doivent tout d’abord
s’authentifier en saisissant leur login et leur mot de passe.
Figure 49 : Diagramme de cas d’utilisation « Authentification »
Titre : Authentification
Objectif: se connecter au système.
Acteurs: Administrateur.
Précondition: Serveur disponible
Scénario nominal
- L’administrateur demande à s’authentifier.
- L’administrateur fournit son login et son mot de passe.
- L’administrateur et authentifié et à la main d’y accéder.
Finis : quand L’utilisateur termine la session et se déconnecte
Enchaînement d'exception
Un message d’erreur sera affiché si le login et/ou le mot de passe sont incorrects, Serveur
introuvable ou bien compte utilisateur bloqué
Post-condition
L’administrateur peut accéder aux différentes fonctionnalités du système.

82. 65 | P a g e

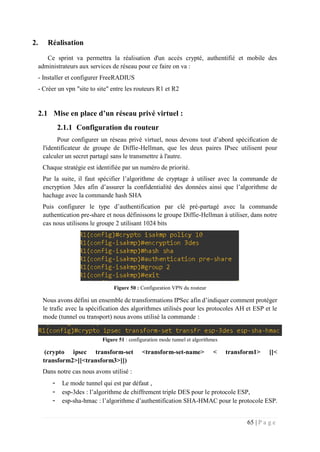

2. Réalisation
Ce sprint va permettra la réalisation d'un accès crypté, authentifié et mobile des
administrateurs aux services de réseau pour ce faire on va :
- Installer et configurer FreeRADIUS
- Créer un vpn "site to site" entre les routeurs R1 et R2
2.1 Mise en place d’un réseau privé virtuel :
2.1.1 Configuration du routeur
Pour configurer un réseau privé virtuel, nous devons tout d’abord spécification de
l'identificateur de groupe de Diffie-Hellman, que les deux paires IPsec utilisent pour
calculer un secret partagé sans le transmettre à l'autre.
Chaque stratégie est identifiée par un numéro de priorité.
Par la suite, il faut spécifier l’algorithme de cryptage à utiliser avec la commande de
encryption 3des afin d’assurer la confidentialité des données ainsi que l’algorithme de
hachage avec la commande hash SHA
Puis configurer le type d’authentification par clé pré-partagé avec la commande
authentication pre-share et nous définissons le groupe Diffie-Hellman à utiliser, dans notre
cas nous utilisons le groupe 2 utilisant 1024 bits
Figure 50 : Configuration VPN du routeur
Nous avons défini un ensemble de transformations IPSec afin d’indiquer comment protéger
le trafic avec la spécification des algorithmes utilisés pour les protocoles AH et ESP et le
mode (tunnel ou transport) nous avons utilisé la commande :
Figure 51 : configuration mode tunnel et algorithmes
(crypto ipsec transform-set <transform-set-name> < transform1> [[<
transform2>][<transform3>]])
Dans notre cas nous avons utilisé :
- Le mode tunnel qui est par défaut ,
- esp-3des : l’algorithme de chiffrement triple DES pour le protocole ESP,
- esp-sha-hmac : l’algorithme d’authentification SHA-HMAC pour le protocole ESP.

83. 66 | P a g e

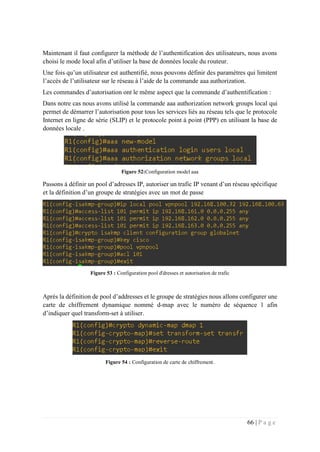

Maintenant il faut configurer la méthode de l’authentification des utilisateurs, nous avons
choisi le mode local afin d’utiliser la base de données locale du routeur.
Une fois qu’un utilisateur est authentifié, nous pouvons définir des paramètres qui limitent
l’accès de l’utilisateur sur le réseau à l’aide de la commande aaa authorization.
Les commandes d’autorisation ont le même aspect que la commande d’authentification :
Dans notre cas nous avons utilisé la commande aaa authorization network groups local qui
permet de démarrer l’autorisation pour tous les services liés au réseau tels que le protocole
Internet en ligne de série (SLIP) et le protocole point à point (PPP) en utilisant la base de
données locale .
Figure 52:Configuration model aaa
Passons à définir un pool d’adresses IP, autoriser un trafic IP venant d’un réseau spécifique
et la définition d’un groupe de stratégies avec un mot de passe
Figure 53 : Configuration pool d'dresses et autorisation de trafic
Après la définition de pool d’addresses et le groupe de stratégies nous allons configurer une
carte de chiffrement dynamique nommé d-map avec le numéro de séquence 1 afin
d’indiquer quel transform-set à utiliser.
Figure 54 : Configuration de carte de chiffrement.

84. 67 | P a g e

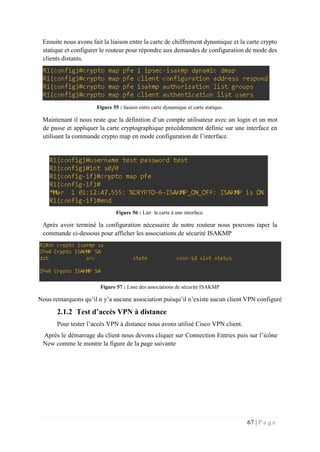

Ensuite nous avons fait la liaison entre la carte de chiffrement dynamique et la carte crypto
statique et configurer le routeur pour répondre aux demandes de configuration de mode des
clients distants.
Figure 55 : liaison entre carte dynamique et carte statique.
Maintenant il nous reste que la définition d’un compte utilisateur avec un login et un mot
de passe et appliquer la carte cryptographique précédemment définie sur une interface en
utilisant la commande crypto map en mode configuration de l’interface.
Figure 56 : Lier la carte à une interface.
Après avoir terminé la configuration nécessaire de notre routeur nous pouvons taper la
commande ci-dessous pour afficher les associations de sécurité ISAKMP
Figure 57 : Liste des associations de sécurité ISAKMP
Nous remarquons qu’il n y’a aucune association puisqu’il n’existe aucun client VPN configuré
2.1.2 Test d’accès VPN à distance
Pour tester l’accès VPN à distance nous avons utilisé Cisco VPN client.
Après le démarrage du client nous devons cliquer sur Connection Entries puis sur l’icône
New comme le montre la figure de la page suivante

85. 68 | P a g e
Figure 58 : Création d’une nouvelle entrée de connexion
Une nouvelle fenêtre s’affiche qui nous indique d’entrer les informations nécessaires afin
de définir une nouvelle entrée de connexion.
- L’entrée de connexion = R1,
- L’adresse IP de l’interface s0/0 du routeur R1,
- Le nom du groupe d’authentification qui définit le pool d’adresses : globalnet,
- La clé pré-partagée configurée dans le routeur précédemment : Cisco.
Pour valider ces informations nous devons les enregistrer en cliquant sur Save.
Figure 59 : Les informations de l’entrée de connexion à créer
Après avoir terminé la configuration du VPN client, nous devons à présent établir la
connexion VPN

86. 69 | P a g e

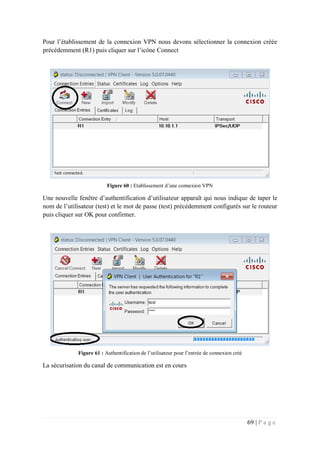

Pour l’établissement de la connexion VPN nous devons sélectionner la connexion créée
précédemment (R1) puis cliquer sur l’icône Connect
Figure 60 : Etablissement d’une connexion VPN
Une nouvelle fenêtre d’authentification d’utilisateur apparaît qui nous indique de taper le
nom de l’utilisateur (test) et le mot de passe (test) précédemment configurés sur le routeur
puis cliquer sur OK pour confirmer.
Figure 61 : Authentification de l’utilisateur pour l’entrée de connexion créé
La sécurisation du canal de communication est en cours

87. 70 | P a g e

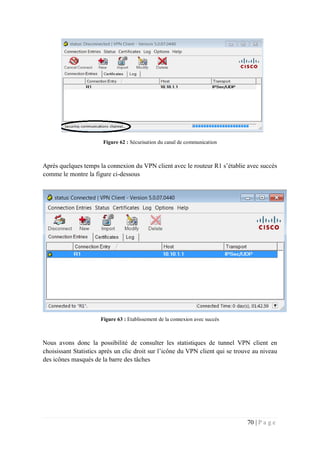

Figure 62 : Sécurisation du canal de communication
Après quelques temps la connexion du VPN client avec le routeur R1 s’établie avec succès
comme le montre la figure ci-dessous
Figure 63 : Etablissement de la connexion avec succès
Nous avons donc la possibilité de consulter les statistiques de tunnel VPN client en
choisissant Statistics après un clic droit sur l’icône du VPN client qui se trouve au niveau
des icônes masqués de la barre des tâches

88. 71 | P a g e

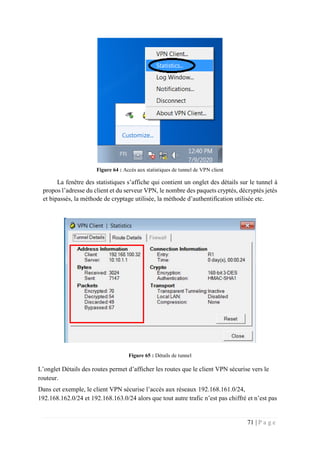

Figure 64 : Accès aux statistiques de tunnel de VPN client
La fenêtre des statistiques s’affiche qui contient un onglet des détails sur le tunnel à
propos l’adresse du client et du serveur VPN, le nombre des paquets cryptés, décryptés jetés
et bipassés, la méthode de cryptage utilisée, la méthode d’authentification utilisée etc.
Figure 65 : Détails de tunnel
L’onglet Détails des routes permet d’afficher les routes que le client VPN sécurise vers le
routeur.
Dans cet exemple, le client VPN sécurise l’accès aux réseaux 192.168.161.0/24,
192.168.162.0/24 et 192.168.163.0/24 alors que tout autre trafic n’est pas chiffré et n’est pas

89. 72 | P a g e

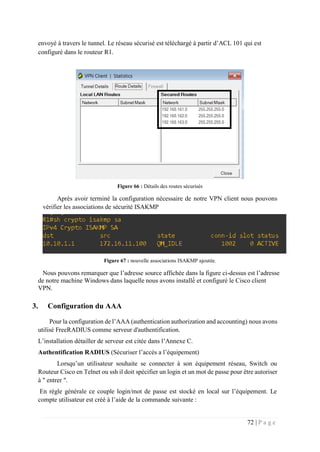

envoyé à travers le tunnel. Le réseau sécurisé est téléchargé à partir d’ACL 101 qui est
configuré dans le routeur R1.
Figure 66 : Détails des routes sécurisés
Après avoir terminé la configuration nécessaire de notre VPN client nous pouvons
vérifier les associations de sécurité ISAKMP
Figure 67 : nouvelle associations ISAKMP ajoutée.
Nous pouvons remarquer que l’adresse source affichée dans la figure ci-dessus est l’adresse
de notre machine Windows dans laquelle nous avons installé́ et configuré le Cisco client
VPN.
3. Configuration du AAA
Pour la configuration de l’AAA (authentication authorization and accounting) nous avons
utilisé FreeRADIUS comme serveur d'authentification.
L’installation détailler de serveur est citée dans l’Annexe C.
Authentification RADIUS (Sécuriser l’accés a l’équipement)
Lorsqu’un utilisateur souhaite se connecter à son équipement réseau, Switch ou
Routeur Cisco en Telnet ou ssh il doit spécifier un login et un mot de passe pour être autoriser
à " entrer ".
En règle générale ce couple login/mot de passe est stocké en local sur l’équipement. Le
compte utilisateur est créé à l’aide de la commande suivante :

90. 73 | P a g e

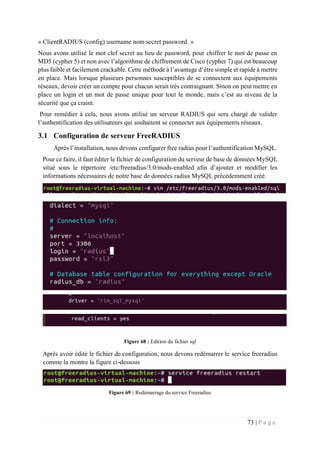

« ClientRADIUS (config) username nom secret password. »
Nous avons utilisé le mot clef secret au lieu de password, pour chiffrer le mot de passe en
MD5 (cypher 5) et non avec l’algorithme de chiffrement de Cisco (cypher 7) qui est beaucoup
plus faible et facilement crackable. Cette méthode à l’avantage d’être simple et rapide à mettre
en place. Mais lorsque plusieurs personnes susceptibles de se connectent aux équipements
réseaux, devoir créer un compte pour chacun serait très contraignant. Sinon on peut mettre en
place un login et un mot de passe unique pour tout le monde, mais c’est au niveau de la
sécurité que ça craint.
Pour remédier à cela, nous avons utilisé un serveur RADIUS qui sera chargé de valider
l’authentification des utilisateurs qui souhaitent se connecter aux équipements réseaux.
3.1 Configuration de serveur FreeRADIUS
Après l’installation, nous devons configurer free radius pour l’authentification MySQL.
Pour ce faire, il faut éditer le fichier de configuration du serveur de base de données MySQL
situé sous le répertoire /etc/freeradius/3.0/mods-enabled afin d’ajouter et modifier les
informations nécessaires de notre base de données radius MySQL précédemment créé.
Figure 68 : Edition du fichier sql
Après avoir édité le fichier de configuration, nous devons redémarrer le service freeradius
comme la montre la figure ci-dessous
Figure 69 : Redémarrage du service Freeradius

91. 74 | P a g e

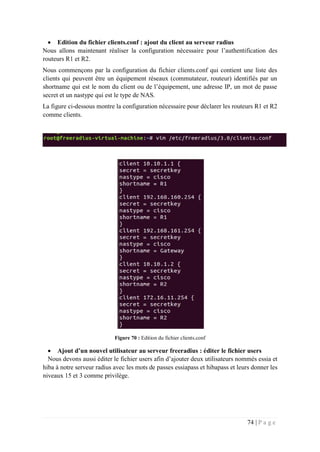

 Edition du fichier clients.conf : ajout du client au serveur radius
Nous allons maintenant réaliser la configuration nécessaire pour l’authentification des
routeurs R1 et R2.
Nous commençons par la configuration du fichier clients.conf qui contient une liste des
clients qui peuvent être un équipement réseaux (commutateur, routeur) identifiés par un
shortname qui est le nom du client ou de l’équipement, une adresse IP, un mot de passe
secret et un nastype qui est le type de NAS.
La figure ci-dessous montre la configuration nécessaire pour déclarer les routeurs R1 et R2
comme clients.
Figure 70 : Edition du fichier clients.conf
 Ajout d’un nouvel utilisateur au serveur freeradius : éditer le fichier users
Nous devons aussi éditer le fichier users afin d’ajouter deux utilisateurs nommés essia et
hiba à notre serveur radius avec les mots de passes essiapass et hibapass et leurs donner les
niveaux 15 et 3 comme privilège.

92. 75 | P a g e

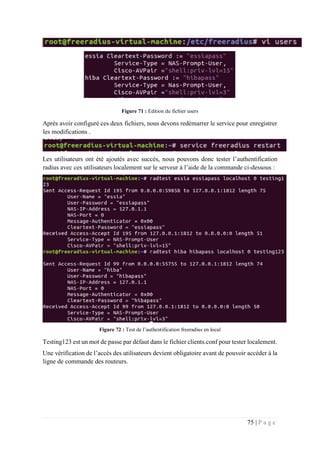

Figure 71 : Edition du fichier users
Après avoir configuré ces deux fichiers, nous devons redémarrer le service pour enregistrer
les modifications .
Les utilisateurs ont été ajoutés avec succès, nous pouvons donc tester l’authentification
radius avec ces utilisateurs localement sur le serveur à l’aide de la commande ci-dessous :
Figure 72 : Test de l’authentification freeradius en local
Testing123 est un mot de passe par défaut dans le fichier clients.conf pour tester localement.
Une vérification de l’accès des utilisateurs devient obligatoire avant de pouvoir accéder à la
ligne de commande des routeurs.

93. 76 | P a g e

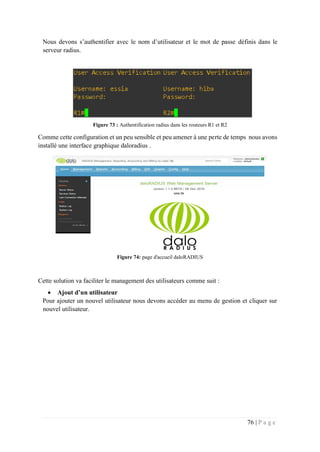

Nous devons s’authentifier avec le nom d’utilisateur et le mot de passe définis dans le
serveur radius.
Figure 73 : Authentification radius dans les routeurs R1 et R2
Comme cette configuration et un peu sensible et peu amener à une perte de temps nous avons
installé une interface graphique daloradius .
Figure 74: page d'accueil daloRADIUS
Cette solution va faciliter le management des utilisateurs comme suit :
 Ajout d’un utilisateur
Pour ajouter un nouvel utilisateur nous devons accéder au menu de gestion et cliquer sur
nouvel utilisateur.

94. 77 | P a g e

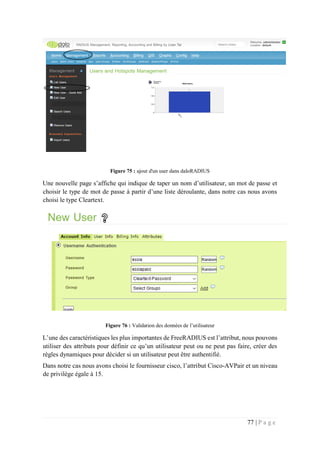

Figure 75 : ajout d'un user dans daloRADIUS
Une nouvelle page s’affiche qui indique de taper un nom d’utilisateur, un mot de passe et
choisir le type de mot de passe à partir d’une liste déroulante, dans notre cas nous avons
choisi le type Cleartext.
Figure 76 : Validation des données de l’utilisateur
L’une des caractéristiques les plus importantes de FreeRADIUS est l’attribut, nous pouvons
utiliser des attributs pour définir ce qu’un utilisateur peut ou ne peut pas faire, créer des
règles dynamiques pour décider si un utilisateur peut être authentifié.
Dans notre cas nous avons choisi le fournisseur cisco, l’attribut Cisco-AVPair et un niveau
de privilège égale à 15.

95. 78 | P a g e
Figure 77 : les privilèges d’un user
L’utilisateur a été créé avec succès, nous pouvons afficher la liste des utilisateurs créés en
cliquant sur List Users dans le menu de gestion.
Figure 78 : Liste users

96. 79 | P a g e
 Ajout d’un client et un utilisateur NAS
Pour qu’un autre équipement se connecte à notre serveur il doit être ajouté à la table client
NAS de la base de données RADIUS.
Pour ajouter un nouveau NAS, il faut cliquer sur Gestion > NAS > Nouveau NAS.
Figure 79 : ajout d'un NAS
Nous pouvons maintenant ajouter notre client en précisant son adresse, son mot secret, son
type et son nom.
Dans notre cas nous avons ajouté la passerelle et l’adresse du routeur R1et R2 la figure ci-
dessous montre la liste des clients NAS ajoutés.
Figure 80 : Liste NAS

97. 80 | P a g e

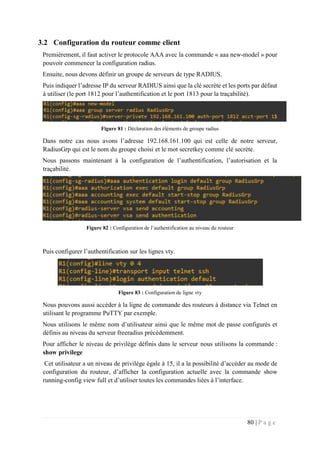

3.2 Configuration du routeur comme client
Premièrement, il faut activer le protocole AAA avec la commande « aaa new-model » pour
pouvoir commencer la configuration radius.
Ensuite, nous devons définir un groupe de serveurs de type RADIUS.
Puis indiquer l’adresse IP du serveur RADIUS ainsi que la clé secrète et les ports par défaut
à utiliser (le port 1812 pour l’authentification et le port 1813 pour la traçabilité).
Figure 81 : Déclaration des éléments de groupe radius
Dans notre cas nous avons l’adresse 192.168.161.100 qui est celle de notre serveur,
RadiusGrp qui est le nom du groupe choisi et le mot secretkey comme clé secrète.
Nous passons maintenant à la configuration de l’authentification, l’autorisation et la
traçabilité.
Figure 82 : Configuration de l’authentification au niveau du routeur
Puis configurer l’authentification sur les lignes vty.
Figure 83 : Configuration de ligne vty
Nous pouvons aussi accéder à la ligne de commande des routeurs à distance via Telnet en
utilisant le programme PuTTY par exemple.
Nous utilisons le même nom d’utilisateur ainsi que le même mot de passe configurés et
définis au niveau du serveur freeradius précédemment.
Pour afficher le niveau de privilège définis dans le serveur nous utilisons la commande :
show privilege
Cet utilisateur a un niveau de privilège égale à 15, il a la possibilité d’accéder au mode de
configuration du routeur, d’afficher la configuration actuelle avec la commande show
running-config view full et d’utiliser toutes les commandes liées à l’interface.

98. 81 | P a g e
Figure 84 : Test d’authentification à distance d’user avec privilèges 15
Figure 85 : Accès à distance au mode de configuration du routeur
Contrairement à cet utilisateur qui a un niveau du privilège égal à 3, il n’a pas le droit
d’accéder au mode de configuration ou même d’afficher la configuration du routeur comme
le montre la figure ci-dessous.
Figure 86 : Test d’authentification à distance d’user avec privilèges 3

99. 82 | P a g e
3.3 Revue de sprint
Pendant ce sprint, nous avons réussi à terminer toutes les user stories et leurs tâches planifiées.
La réunion de validation du sprint 2 s’est tenu à distance le 15/06/2020 à 14h.
En présence de :
Product owner: Mme Ben hamza Dhouha
Scrum team: Farhat Hiba et El Ghoul Essia
Les fonctionnalités de Sprint 2:
Fonctionnalités Validation
Mise en place d’un réseau privé virtuel
 Configuration du routeur avec les contrôle d’accés
 Mise en place de cisco VPN client
Configuration de l’AAA
 installation et configuration de serveur FreeRADIUS
 Installation daloradius
 Configuration des utilisateurs
 Configuration NAS
OUI
3.4 Rétrospective
Au niveau de ce sprint nous avons rencontré des problèmes au niveau de la configuration
VPN .nous l'avons résolu en changeant une autre méthode.
Aussi nous sommes encerclés au niveau de la configuration du serveur freeradius,
l'authentification se bloque suite à la saisie du nom d'utilisateur et du mot de passe.
Nous avons rencontré aussi un problème au niveau de daloradius. Nous l'avons résolu avec
le changement de la cible du privilège en mode réponse au lieu de la vérification.

100. 83 | P a g e

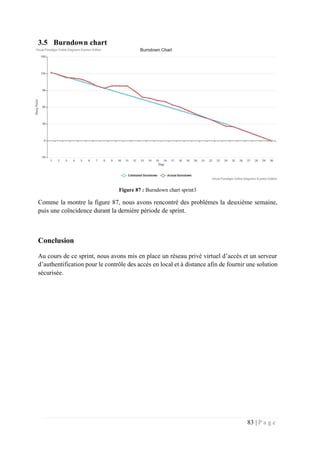

3.5 Burndown chart
Figure 87 : Burndown chart sprint3
Comme la montre la figure 87, nous avons rencontré des problémes la deuxième semaine,
puis une coïncidence durant la dernière période de sprint.
Conclusion
Au cours de ce sprint, nous avons mis en place un réseau privé virtuel d’accès et un serveur
d’authentification pour le contrôle des accès en local et à distance afin de fournir une solution
sécurisée.

101. 84 | P a g e

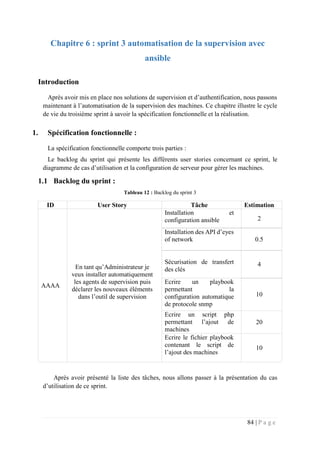

Chapitre 6 : sprint 3 automatisation de la supervision avec
ansible
Introduction
Après avoir mis en place nos solutions de supervision et d’authentification, nous passons
maintenant à l’automatisation de la supervision des machines. Ce chapitre illustre le cycle
de vie du troisième sprint à savoir la spécification fonctionnelle et la réalisation.
1. Spécification fonctionnelle :
La spécification fonctionnelle comporte trois parties :
Le backlog du sprint qui présente les différents user stories concernant ce sprint, le
diagramme de cas d’utilisation et la configuration de serveur pour gérer les machines.
1.1 Backlog du sprint :
Tableau 12 : Backlog du sprint 3
ID User Story Tâche Estimation
AAAA
En tant qu’Administrateur je
veux installer automatiquement
les agents de supervision puis
déclarer les nouveaux éléments
dans l’outil de supervision
Installation et
configuration ansible 2
Installation des API d’eyes
of network 0.5
Sécurisation de transfert
des clés
4
Ecrire un playbook
permettant la
configuration automatique
de protocole snmp
10
Ecrire un script php
permettant l’ajout de
machines
20
Ecrire le fichier playbook
contenant le script de
l’ajout des machines
10
Après avoir présenté la liste des tâches, nous allons passer à la présentation du cas
d’utilisation de ce sprint.

102. 85 | P a g e

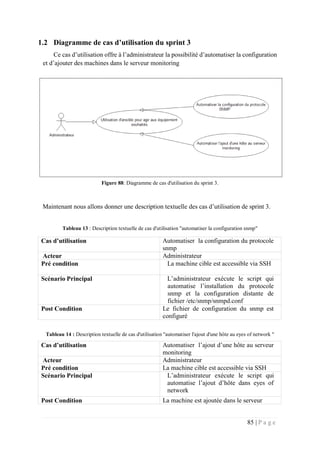

1.2 Diagramme de cas d’utilisation du sprint 3
Ce cas d’utilisation offre à l’administrateur la possibilité d’automatiser la configuration
et d’ajouter des machines dans le serveur monitoring
Figure 88: Diagramme de cas d'utilisation du sprint 3.
Maintenant nous allons donner une description textuelle des cas d’utilisation de sprint 3.
Tableau 13 : Description textuelle de cas d'utilisation "automatiser la configuration snmp"
Cas d’utilisation Automatiser la configuration du protocole
snmp
Acteur Administrateur
Pré condition La machine cible est accessible via SSH
Scénario Principal L’administrateur exécute le script qui
automatise l’installation du protocole
snmp et la configuration distante de
fichier /etc/snmp/snmpd.conf
Post Condition Le fichier de configuration du snmp est
configuré
Tableau 14 : Description textuelle de cas d'utilisation "automatiser l'ajout d'une hôte au eyes of network "
Cas d’utilisation Automatiser l’ajout d’une hôte au serveur
monitoring
Acteur Administrateur
Pré condition La machine cible est accessible via SSH
Scénario Principal L’administrateur exécute le script qui
automatise l’ajout d’hôte dans eyes of
network
Post Condition La machine est ajoutée dans le serveur

103. 86 | P a g e

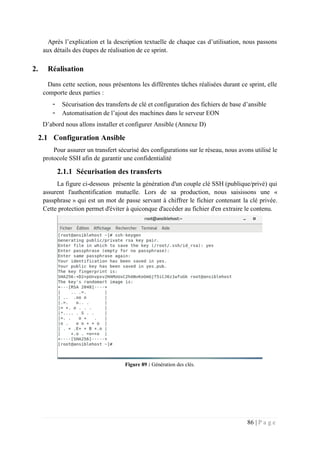

Après l’explication et la description textuelle de chaque cas d’utilisation, nous passons
aux détails des étapes de réalisation de ce sprint.
2. Réalisation
Dans cette section, nous présentons les différentes tâches réalisées durant ce sprint, elle
comporte deux parties :
- Sécurisation des transferts de clé et configuration des fichiers de base d’ansible
- Automatisation de l’ajout des machines dans le serveur EON
D’abord nous allons installer et configurer Ansible (Annexe D)
2.1 Configuration Ansible
Pour assurer un transfert sécurisé des configurations sur le réseau, nous avons utilisé le
protocole SSH afin de garantir une confidentialité
2.1.1 Sécurisation des transferts
La figure ci-dessous présente la génération d'un couple clé SSH (publique/privé) qui
assurent l'authentification mutuelle. Lors de sa production, nous saisissons une «
passphrase » qui est un mot de passe servant à chiffrer le fichier contenant la clé privée.
Cette protection permet d'éviter à quiconque d'accéder au fichier d'en extraire le contenu.
Figure 89 : Génération des clés.

104. 87 | P a g e
Dans l’étape suivante, nous copions la clé publique sur la machine destination dans le
fichier authorized_keys en indiquant le mot de passe de l’utilisateur de cette machine
Figure 90: copie de clé publique.
2.1.2 Configuration du fichier inventaire ansible
Le fichier inventaire par défaut est /etc/ansible/hosts mais pour des raisons de sécurité
nous allons créer un fichier à part pour ne pas l’endommager.
Ceci doit être configuré avant de pouvoir commencer la communication avec la machine
distante.
Les crochets permettent de définir des groupes, nous avons défini un groupe machines qui
regroupe les nouveaux hôtes que nous allons automatiser leur supervision.
Figure 91: Configuration de fichier d'inventaires
Après avoir configuré l’accès ssh et le fichier d’inventaire nous pouvons maintenant tester
la connectivité avec les machines distantes ajoutées dans le fichier inventaire.

105. 88 | P a g e

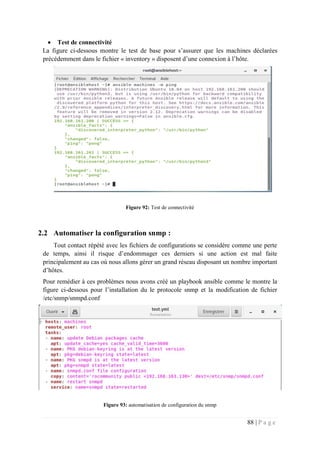

 Test de connectivité
La figure ci-dessous montre le test de base pour s’assurer que les machines déclarées
précédemment dans le fichier « inventory » disposent d’une connexion à l’hôte.
Figure 92: Test de connectivité
2.2 Automatiser la configuration snmp :
Tout contact répété avec les fichiers de configurations se considère comme une perte
de temps, ainsi il risque d’endommager ces derniers si une action est mal faite
principalement au cas où nous allons gérer un grand réseau disposant un nombre important
d’hôtes.
Pour remédier à ces problèmes nous avons créé un playbook ansible comme le montre la
figure ci-dessous pour l’installation du le protocole snmp et la modification de fichier
/etc/snmp/snmpd.conf
Figure 93: automatisation de configuration du snmp

106. 89 | P a g e

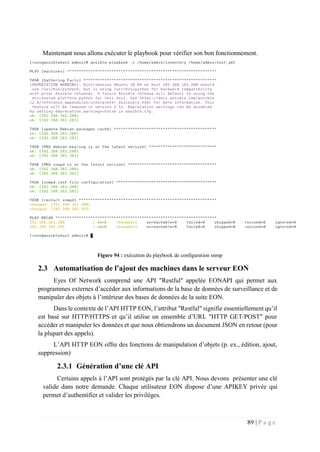

Maintenant nous allons exécuter le playbook pour vérifier son bon fonctionnement.
Figure 94 : exécution du playbook de configuration snmp
2.3 Automatisation de l’ajout des machines dans le serveur EON
Eyes Of Network comprend une API "Restful" appelée EONAPI qui permet aux
programmes externes d’accéder aux informations de la base de données de surveillance et de
manipuler des objets à l’intérieur des bases de données de la suite EON.
Dans le contexte de l’API HTTP EON, l’attribut "Restful" signifie essentiellement qu’il
est basé sur HTTP/HTTPS et qu’il utilise un ensemble d’URL "HTTP GET/POST" pour
accéder et manipuler les données et que nous obtiendrons un document JSON en retour (pour
la plupart des appels).
L’API HTTP EON offre des fonctions de manipulation d’objets (p. ex., édition, ajout,
suppression)
2.3.1 Génération d’une clé API
Certains appels à l’API sont protégés par la clé API. Nous devons présenter une clé
valide dans notre demande. Chaque utilisateur EON dispose d’une APIKEY privée qui
permet d’authentifier et valider les privilèges.

107. 90 | P a g e

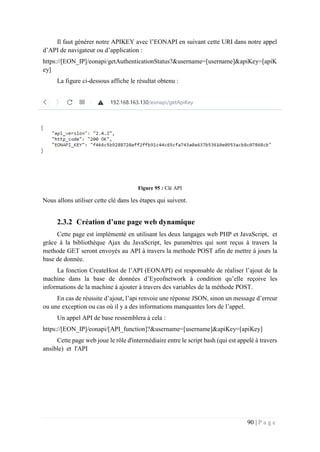

Il faut générer notre APIKEY avec l’EONAPI en suivant cette URI dans notre appel
d’API de navigateur ou d’application :
https://[EON_IP]/eonapi/getAuthenticationStatus?&username=[username]&apiKey=[apiK
ey]
La figure ci-dessous affiche le résultat obtenu :
Figure 95 : Clé API
Nous allons utiliser cette clé dans les étapes qui suivent.
2.3.2 Création d’une page web dynamique
Cette page est implémenté en utilisant les deux langages web PHP et JavaScript, et
grâce à la bibliothèque Ajax du JavaScript, les paramètres qui sont reçus à travers la
methode GET seront envoyés au API à travers la methode POST afin de mettre à jours la
base de donnée.
La fonction CreateHost de l’API (EONAPI) est responsable de réaliser l’ajout de la
machine dans la base de données d’Eyeofnetwork à condition qu’elle reçoive les
informations de la machine à ajouter à travers des variables de la méthode POST.
En cas de réussite d’ajout, l’api renvoie une réponse JSON, sinon un message d’erreur
ou une exception ou cas où il y a des informations manquantes lors de l’appel.
Un appel API de base ressemblera à cela :
https://[EON_IP]/eonapi/[API_function]?&username=[username]&apiKey=[apiKey]
Cette page web joue le rôle d'intermédiaire entre le script bash (qui est appelé à travers
ansible) et l'API

108. 91 | P a g e

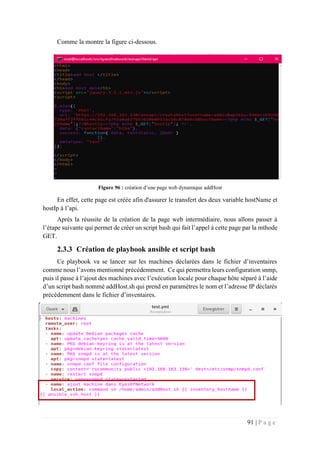

Comme la montre la figure ci-dessous.
Figure 96 : création d’une page web dynamique addHost
En effet, cette page est créée afin d'assurer le transfert des deux variable hostName et
hostIp à l’api.
Après la réussite de la création de la page web intermédiaire, nous allons passer à
l’étape suivante qui permet de créer un script bash qui fait l’appel à cette page par la mthode
GET.
2.3.3 Création de playbook ansible et script bash
Ce playbook va se lancer sur les machines déclarées dans le fichier d’inventaires
comme nous l’avons mentionné précédemment. Ce qui permettra leurs configuration snmp,
puis il passe à l’ajout des machines avec l’exécution locale pour chaque hôte séparé à l’aide
d’un script bash nommé addHost.sh qui prend en paramètres le nom et l’adresse IP déclarés
précédemment dans le fichier d’inventaires.

109. 92 | P a g e
Figure 97 : playbook d'ajout machine
Figure 98 : script bash addHost.sh
Curl est un utilitaire en ligne de commande qui permet aux utilisateurs de créer des
requêtes HTTP.
-k : cette option spécifie un fichier texte qui permet de lire les arguments curl.
Les arguments en ligne de commande trouvés dans le fichier texte seront utilisés comme
s’ils étaient fournis sur la ligne de commande.
-x : Spécifie une méthode de requête personnalisée à utiliser lors de la communication avec
le serveur HTTP. La méthode de requête spécifiée sera utilisée à la place de la méthode
utilisée autrement (par défaut GET)
2.3.4 Exécution de playbook
Après la préparation et la création des fichiers nécessaires nous allons maintenant lancer le
playbook d’ajout des machines.
Figure 99 : Exécution de playbook d'ajout des hôtes

110. 93 | P a g e

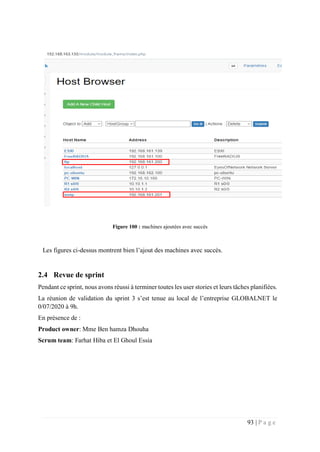

Figure 100 : machines ajoutées avec succès
Les figures ci-dessus montrent bien l’ajout des machines avec succès.
2.4 Revue de sprint
Pendant ce sprint, nous avons réussi à terminer toutes les user stories et leurs tâches planifiées.
La réunion de validation du sprint 3 s’est tenue au local de l’entreprise GLOBALNET le
0/07/2020 à 9h.
En présence de :
Product owner: Mme Ben hamza Dhouha
Scrum team: Farhat Hiba et El Ghoul Essia

111. 94 | P a g e

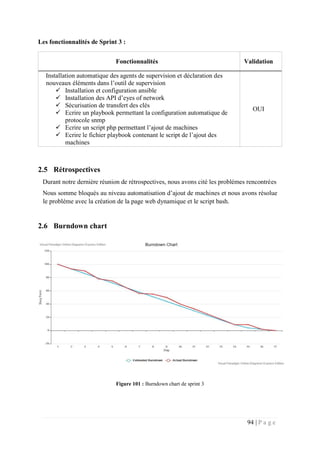

Les fonctionnalités de Sprint 3 :
2.5 Rétrospectives
Durant notre dernière réunion de rétrospectives, nous avons cité les problémes rencontrées
Nous somme bloqués au niveau automatisation d’ajout de machines et nous avons résolue
le probléme avec la création de la page web dynamique et le script bash.
2.6 Burndown chart
Figure 101 : Burndown chart de sprint 3
Fonctionnalités Validation
Installation automatique des agents de supervision et déclaration des
nouveaux éléments dans l’outil de supervision
 Installation et configuration ansible
 Installation des API d’eyes of network
 Sécurisation de transfert des clés
 Ecrire un playbook permettant la configuration automatique de
protocole snmp
 Ecrire un script php permettant l’ajout de machines
 Ecrire le fichier playbook contenant le script de l’ajout des
machines
OUI

112. 95 | P a g e

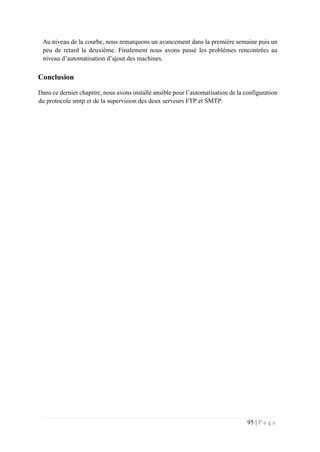

Au niveau de la courbe, nous remarquons un avancement dans la première semaine puis un
peu de retard la deuxième. Finalement nous avons passé les problémes rencontrées au
niveau d’automatisation d’ajout des machines.
Conclusion
Dans ce dernier chapitre, nous avons installé ansible pour l’automatisation de la configuration
du protocole smtp et de la supervision des deux serveurs FTP et SMTP.

113. 96 | P a g e

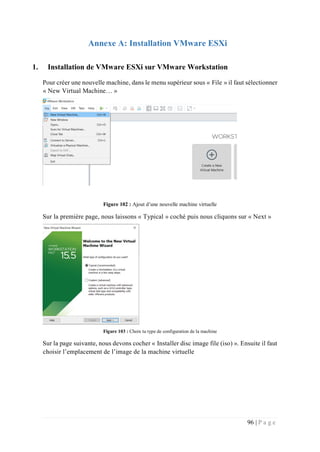

Annexe A: Installation VMware ESXi
1. Installation de VMware ESXi sur VMware Workstation
Pour créer une nouvelle machine, dans le menu supérieur sous « File » il faut sélectionner
« New Virtual Machine… »
Figure 102 : Ajout d’une nouvelle machine virtuelle
Sur la première page, nous laissons « Typical » coché puis nous cliquons sur « Next »
Figure 103 : Choix tu type de configuration de la machine
Sur la page suivante, nous devons cocher « Installer disc image file (iso) ». Ensuite il faut
choisir l’emplacement de l’image de la machine virtuelle

114. 97 | P a g e

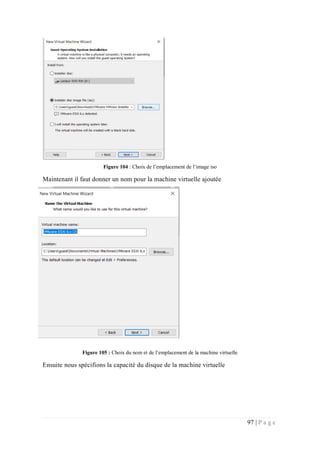

Figure 104 : Choix de l’emplacement de l’image iso
Maintenant il faut donner un nom pour la machine virtuelle ajoutée
Figure 105 : Choix du nom et de l’emplacement de la machine virtuelle
Ensuite nous spécifions la capacité du disque de la machine virtuelle

115. 98 | P a g e

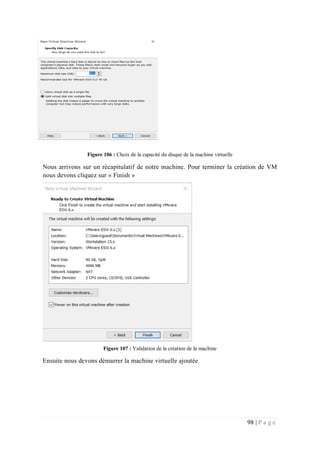

Figure 106 : Choix de la capacité du disque de la machine virtuelle
Nous arrivons sur un récapitulatif de notre machine. Pour terminer la création de VM
nous devons cliquez sur « Finish »
Figure 107 : Validation de la création de la machine
Ensuite nous devons démarrer la machine virtuelle ajoutée

116. 99 | P a g e

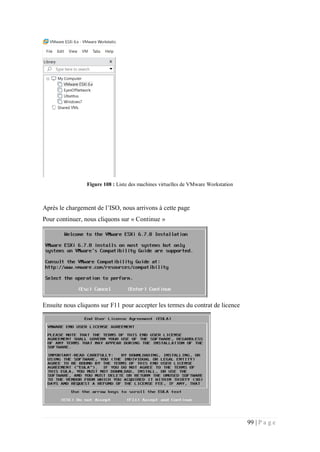

Figure 108 : Liste des machines virtuelles de VMware Workstation
Après le chargement de l’ISO, nous arrivons à cette page
Pour continuer, nous cliquons sur « Continue »
Ensuite nous cliquons sur F11 pour accepter les termes du contrat de licence

117. 100 | P a g e

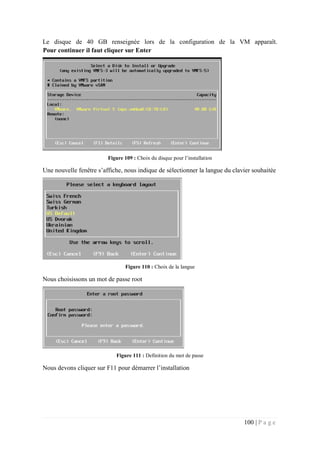

Le disque de 40 GB renseignée lors de la configuration de la VM apparaît.
Pour continuer il faut cliquer sur Enter
Figure 109 : Choix du disque pour l’installation
Une nouvelle fenêtre s’affiche, nous indique de sélectionner la langue du clavier souhaitée
Figure 110 : Choix de la langue
Nous choisissons un mot de passe root
Figure 111 : Definition du mot de passe
Nous devons cliquer sur F11 pour démarrer l’installation

118. 101 | P a g e

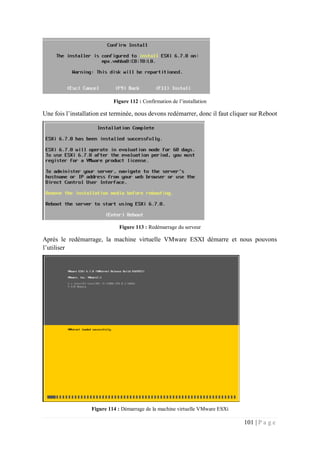

Figure 112 : Confirmation de l’installation
Une fois l’installation est terminée, nous devons redémarrer, donc il faut cliquer sur Reboot
Figure 113 : Redémarrage du serveur
Après le redémarrage, la machine virtuelle VMware ESXI démarre et nous pouvons
l’utiliser
Figure 114 : Démarrage de la machine virtuelle VMware ESXi

119. 102 | P a g e

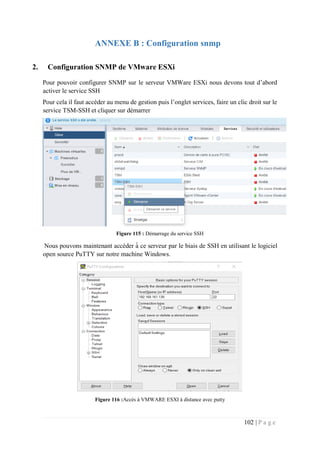

ANNEXE B : Configuration snmp
2. Configuration SNMP de VMware ESXi
Pour pouvoir configurer SNMP sur le serveur VMWare ESXi nous devons tout d’abord
activer le service SSH
Pour cela il faut accéder au menu de gestion puis l’onglet services, faire un clic droit sur le
service TSM-SSH et cliquer sur démarrer
Figure 115 : Démarrage du service SSH
Nous pouvons maintenant accéder à̀ ce serveur par le biais de SSH en utilisant le logiciel
open source PuTTY sur notre machine Windows.
Figure 116 :Accès à VMWARE ESXI à distance avec putty

120. 103 | P a g e

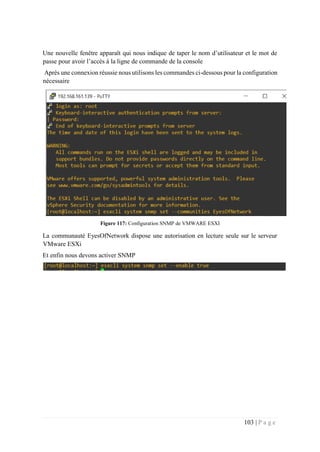

Une nouvelle fenêtre apparaît qui nous indique de taper le nom d’utilisateur et le mot de
passe pour avoir l’accès à la ligne de commande de la console
Après une connexion réussie nous utilisons les commandes ci-dessous pour la configuration
nécessaire
Figure 117: Configuration SNMP de VMWARE ESXI
La communauté EyesOfNetwork dispose une autorisation en lecture seule sur le serveur
VMware ESXi
Et enfin nous devons activer SNMP

121. 104 | P a g e

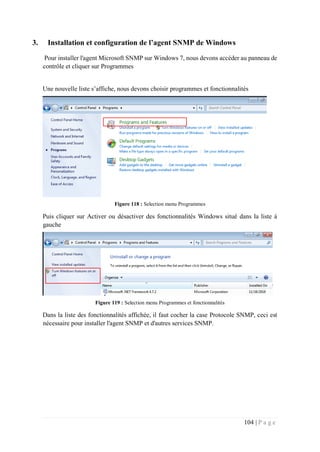

3. Installation et configuration de l’agent SNMP de Windows
Pour installer l'agent Microsoft SNMP sur Windows 7, nous devons accéder au panneau de
contrôle et cliquer sur Programmes
Une nouvelle liste s’affiche, nous devons choisir programmes et fonctionnalités
Figure 118 : Selection menu Programmes
Puis cliquer sur Activer ou désactiver des fonctionnalités Windows situé dans la liste à
gauche
Figure 119 : Selection menu Programmes et fonctionnalités
Dans la liste des fonctionnalités affichée, il faut cocher la case Protocole SNMP, ceci est
nécessaire pour installer l'agent SNMP et d'autres services SNMP.

122. 105 | P a g e
Figure 120 : Activation du protocole SNMP
Il est normalement inutile d’avoir le fournisseur SNMP WMI. Le composant fournisseur de
SNMP WMI permet aux applications WMI d'accéder aux informations SNMP (Simple
Network Management) à travers WMI (Windows Management Instrumentation).
Pour modifier la communauté SNMP sur un hôte Windows il faut se rendre sur la page des
services Windows. Pour ce faire nous devons taper « service » dans le menu démarré.
D’où Le programme « services » devrait apparaître.
Figure 121 : Accès aux services de Windows
Finalement, nous devons sélectionner l’icône des Services puis double cliquer sur le service
SNMP dans la liste des services

123. 106 | P a g e

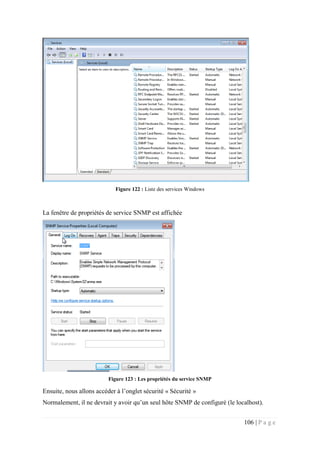

Figure 122 : Liste des services Windows
La fenêtre de propriétés de service SNMP est affichée
Figure 123 : Les propriétés du service SNMP
Ensuite, nous allons accéder à l’onglet sécurité « Sécurité »
Normalement, il ne devrait y avoir qu’un seul hôte SNMP de configuré (le localhost).

124. 107 | P a g e
Figure 124 : Les informations de sécurité du service SNMP
Pour configurer la communauté SNMP, il faut cliquer sur « Ajouter… », La fenêtre de «
Configuration de service SNMP » va s’ouvrir. C’est là que nous allons renseigner le nom
de communauté SNMP souhaité, ainsi que les « Droits de communauté » qu’il faudra
configurer en « LECTURE CREATION »
. Une fois, la configuration terminée, cliquez sur « Ajouter ».
Figure 125 : Ajout du nom de la communauté
Puis nous devons cliquer sur le second bouton « Ajouter… » Qui va nous ouvrir à nouveau
la fenêtre « Configuration du service SNMP » mais cette fois pour configurer l’adresse du
serveur Nagios. Une fois, l’adresse de notre serveur Nagios saisie, il faut cliquer sur «
Ajouter ».
Figure 126 : Ajout de l’adresse IP du serveur

125. 108 | P a g e

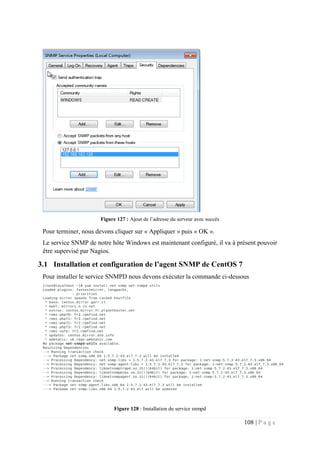

Figure 127 : Ajout de l’adresse du serveur avec succès
Pour terminer, nous devons cliquer sur « Appliquer » puis « OK ».
Le service SNMP de notre hôte Windows est maintenant configuré, il va à présent pouvoir
être supervisé par Nagios.
3.1 Installation et configuration de l’agent SNMP de CentOS 7
Pour installer le service SNMPD nous devons exécuter la commande ci-dessous
Figure 128 : Installation du service snmpd

126. 109 | P a g e

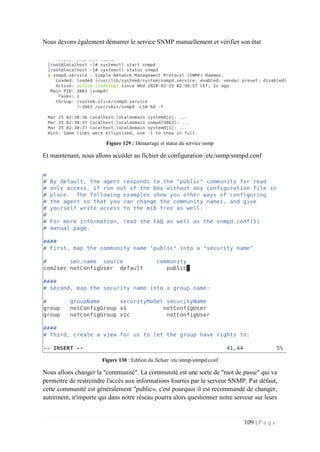

Nous devons également démarrer le service SNMP manuellement et vérifier son état
Figure 129 : Démarrage et statut du service snmp
Et maintenant, nous allons accéder au fichier de configuration /etc/snmp/snmpd.conf
Figure 130 : Edition du fichier /etc/snmp/snmpd.conf
Nous allons changer la "communité". La communité est une sorte de "mot de passe" qui va
permettre de restreindre l'accès aux informations fournis par le serveur SNMP. Par défaut,
cette communité est généralement "public», c'est pourquoi il est recommandé de changer,
autrement, n'importe qui dans notre réseau pourra alors questionner notre serveur sur leurs

127. 110 | P a g e

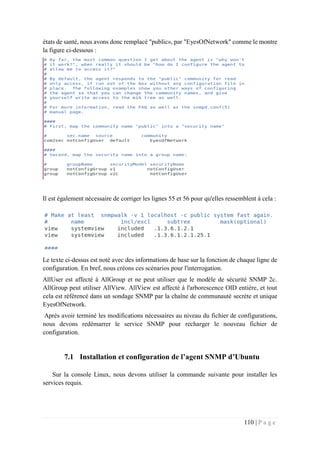

états de santé, nous avons donc remplacé "public», par "EyesOfNetwork" comme le montre
la figure ci-dessous :
Il est également nécessaire de corriger les lignes 55 et 56 pour qu'elles ressemblent à cela :
Le texte ci-dessus est noté avec des informations de base sur la fonction de chaque ligne de
configuration. En bref, nous créons ces scénarios pour l'interrogation.
AllUser est affecté à AllGroup et ne peut utiliser que le modèle de sécurité SNMP 2c.
AllGroup peut utiliser AllView. AllView est affecté à l'arborescence OID entière, et tout
cela est référencé dans un sondage SNMP par la chaîne de communauté secrète et unique
EyesOfNetwork.
Après avoir terminé les modifications nécessaires au niveau du fichier de configurations,
nous devons redémarrer le service SNMP pour recharger le nouveau fichier de
configuration.
7.1 Installation et configuration de l’agent SNMP d’Ubuntu
Sur la console Linux, nous devons utiliser la commande suivante pour installer les
services requis.

128. 111 | P a g e

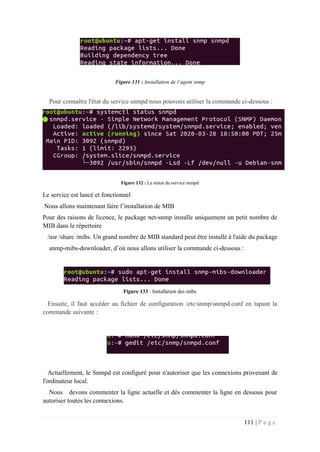

Figure 131 : Installation de l’agent snmp
Pour connaître l'état du service snmpd nous pouvons utiliser la commande ci-dessous :
Figure 132 : Le statut du service snmpd
Le service est lancé et fonctionnel
Nous allons maintenant faire l’installation de MIB
Pour des raisons de licence, le package net-snmp installe uniquement un petit nombre de
MIB dans le répertoire
/usr /share /mibs. Un grand nombre de MIB standard peut être installé à l'aide du package
snmp-mibs-downloader, d’où nous allons utiliser la commande ci-dessous :
Figure 133 : Installation des mibs
Ensuite, il faut accéder au fichier de configuration /etc/snmp/snmpd.conf en tapant la
commande suivante :
Actuellement, le Snmpd est configuré pour n'autoriser que les connexions provenant de
l'ordinateur local.
Nous devons commenter la ligne actuelle et dés commenter la ligne en dessous pour
autoriser toutes les connexions.

129. 112 | P a g e

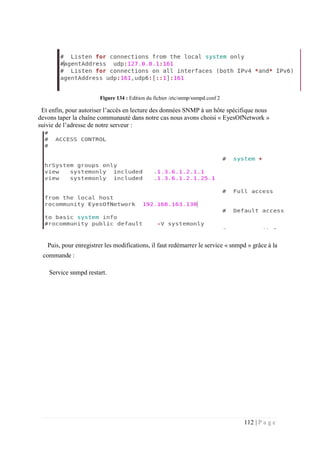

Figure 134 : Edition du fichier /etc/snmp/snmpd.conf 2
Et enfin, pour autoriser l’accès en lecture des données SNMP à un hôte spécifique nous
devons taper la chaîne communauté dans notre cas nous avons choisi « EyesOfNetwork »
suivie de l’adresse de notre serveur :
Puis, pour enregistrer les modifications, il faut redémarrer le service « snmpd » grâce à la
commande :
Service snmpd restart.

130. 113 | P a g e

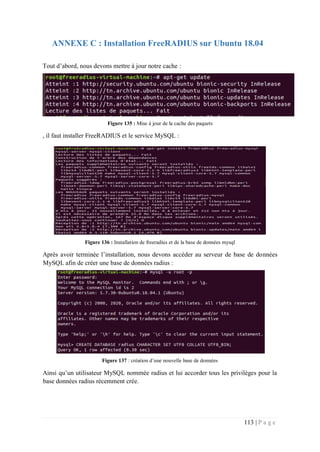

ANNEXE C : Installation FreeRADIUS sur Ubuntu 18.04
Tout d’abord, nous devons mettre à jour notre cache :
Figure 135 : Mise à jour de la cache des paquets
, il faut installer FreeRADIUS et le service MySQL :
Figure 136 : Installation de freeradius et de la base de données mysql
Après avoir terminée l’installation, nous devons accéder au serveur de base de données
MySQL afin de créer une base de données radius :
Figure 137 : création d’une nouvelle base de données
Ainsi qu’un utilisateur MySQL nommée radius et lui accorder tous les privilèges pour la
base données radius récemment crée.

131. 114 | P a g e

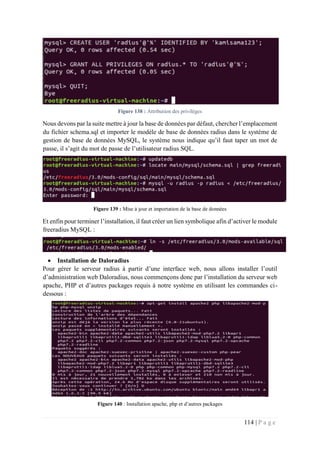

Figure 138 : Attribution des privilèges
Nous devons par la suite mettre à jour la base de données par défaut, chercher l’emplacement
du fichier schema.sql et importer le modèle de base de données radius dans le système de
gestion de base de données MySQL, le système nous indique qu’il faut taper un mot de
passe, il s’agit du mot de passe de l’utilisateur radius SQL.
Figure 139 : Mise à jour et importation de la base de données
Et enfin pour terminer l’installation, il faut créer un lien symbolique afin d’activer le module
freeradius MySQL :
 Installation de Daloradius
Pour gérer le serveur radius à partir d’une interface web, nous allons installer l’outil
d’administration web Daloradius, nous commençons donc par l’installation du serveur web
apache, PHP et d’autres packages requis à notre système en utilisant les commandes ci-
dessous :
Figure 140 : Installation apache, php et d’autres packages

132. 115 | P a g e

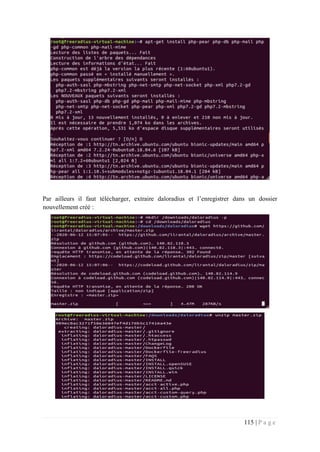

Par ailleurs il faut télécharger, extraire daloradius et l’enregistrer dans un dossier
nouvellement créé :

133. 116 | P a g e

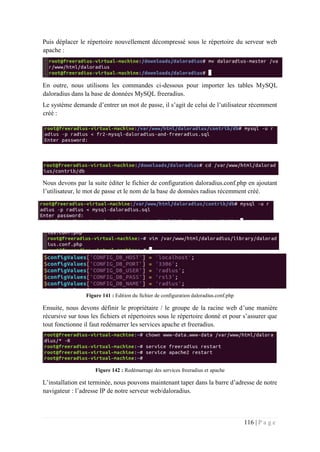

Puis déplacer le répertoire nouvellement décompressé sous le répertoire du serveur web
apache :
En outre, nous utilisons les commandes ci-dessous pour importer les tables MySQL
daloradius dans la base de données MySQL freeradius.
Le système demande d’entrer un mot de passe, il s’agit de celui de l’utilisateur récemment
créé :
Nous devons par la suite éditer le fichier de configuration daloradius.conf.php en ajoutant
l’utilisateur, le mot de passe et le nom de la base de données radius récemment créé.
Figure 141 : Edition du fichier de configuration daloradius.conf.php
Ensuite, nous devons définir le propriétaire / le groupe de la racine web d’une manière
récursive sur tous les fichiers et répertoires sous le répertoire donné et pour s’assurer que
tout fonctionne il faut redémarrer les services apache et freeradius.
Figure 142 : Redémarrage des services freeradius et apache
L’installation est terminée, nous pouvons maintenant taper dans la barre d’adresse de notre
navigateur : l’adresse IP de notre serveur web/daloradius.

134. 117 | P a g e

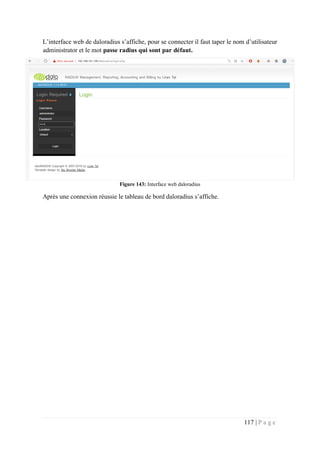

L’interface web de daloradius s’affiche, pour se connecter il faut taper le nom d’utilisateur
administrator et le mot passe radius qui sont par défaut.
Figure 143: Interface web daloradius
Après une connexion réussie le tableau de bord daloradius s’affiche.

135. 118 | P a g e
Conclusion générale
Ce présent rapport a été élaboré pour la validation de stage de fin d’études. Notre projet est
réalisé à GlobalNet et qui consiste à implémenter une solution de supervision réseau avec
automatisation.
L’objectif de notre travail est la surveillance en continue des systèmes d’information,
l’optimisation de la disponibilité et la performance des équipements réseau, le gain du temps
dans le diagnostic et la résolution des incidents et des pannes, la gestion des accès à un réseau
grâce à l’authentification, la sécurité grâce à un réseau privé virtuel et la simplification
d’effectuer des tâches répétitives grâce à l’automatisation.
Les étapes de la réalisation de notre projet ont porté sur l’étude et l’analyse de l’existant, l’état
de l’art, la spécification des besoins des acteurs, la mise en place de l’outil de supervision
Eyes Of Network, l’implémentation d’un réseau privé virtuel et d’un serveur
d’authentification FreeRadius ainsi que l’automatisation de la supervision avec ansible.
Notre rapport de fin d’études s’est articulé en six chapitres.
Dans le premier chapitre, nous avons présenté l’organisme d’accueil, le contexte de notre
projet ainsi que l’étude et la critique de l’existant dans GlobalNet.
Par la suite, nous avons annoncé la solution sur laquelle notre projet s’est basé. Ensuite, nous
avons élaboré une étude comparative afin de mieux mettre en valeur notre projet. A la fin,
nous avons clôturé par le choix méthodologique SCRUM que nous avons adopté.
Dans le deuxième chapitre, nous avons élaboré une analyse profonde afin de mieux cerner les
besoins de GlobalNet. Au cours de ce chapitre, nous avons présenté les outils utilisés et des
études comparatives pour mieux choisir.
Dans le troisième chapitre, nous avons présenté les spécifications des besoins. Au cours de ce
chapitre nous avons commencé par une capture des besoins fonctionnels et non fonctionnels.
Par la suite, nous avons présenté le backlog général, le diagramme de cas d’utilisation général
ainsi que le diagramme d’activité et l’environnement de travail.
Et pour les trois derniers chapitres, mise en place de l’outil de supervision, Implémentation
d’une connexion VPN et serveur d’authentification et automatisation de la supervision avec
ansible, nous avons mis en valeur notre travail en détaillant les trois sprints, nous avons
présenté les backlog des sprints correspondants, et nous avons clôturé par la réalisation.

136. 119 | P a g e
De point de vue technique, ce stage nous a aidés à approfondir nos connaissances en
informatique et de mettre dans ce projet nos acquis théoriques que nous avons appris durant
les années d’études à l’Institut Supérieur Des Etudes Technologiques de Charguia.
En plus, cette expérience nous a permis de découvrir et de se familiariser avec
l’environnement professionnel et nous a offert la possibilité de collaborer à l’égard du secteur
de la technologie de l’information et approfondir nos connaissances.
En termes de perspectives, notre projet pourrait être amélioré en ajoutant l'automatisation de
l'enregistrement de la configuration des routeurs (backup) au niveau du serveur FTP pour faire
face aux pannes inattendues.

137. 120 | P a g e
Nétographie
[1] [En ligne]. Available: https://www.redhat.com/fr/topics/automation/whats-it-
automation.
[2] [En ligne]. Available:
https://fr.wikibooks.org/wiki/S%C3%A9curit%C3%A9_des_syst%C3%A8mes_info
rmatiques/S%C3%A9curit%C3%A9_informatique/Chiffrement_de_flux_et_VPN.
[3] [En ligne]. Available: https://www.blogdumoderateur.com/scrum-kanban-scrumban-
methode/.
[4] [En ligne]. Available: https://www.supinfo.com/articles/single/2780-presentation-
methode-scrum.
[5] [En ligne]. Available: https://www.lucidchart.com/pages/fr/langage-uml.
[6] [En ligne]. Available: https://www.nowteam.net/supervision-informatique-entreprise/.
[7] [En ligne]. Available: http://www-igm.univ-
mlv.fr/~dr/XPOSE2007/dmichau_supervision/supervision.html.
[8] [En ligne]. Available: https://www.le-vpn.com/fr/cest-quoi-le-vpn-ou-reseau-prive-
virtuel/.
[9] [En ligne]. Available: https://www.journaldunet.fr/web-tech/dictionnaire-du-
webmastering/1203415-vlan-virtual-local-area-network-definition-traduction/.
[10] [En ligne]. Available: https://www.ipe.fr/quest-ce-que-lautomatisation-informatique/.
[11] [En ligne]. Available: https://www.redhat.com/fr/topics/automation.
[12] [En ligne]. Available: https://www.frameip.com/snmp/.
[13] [En ligne]. Available: https://www.supinfo.com/articles/single/10150-protocole-
securite-aaa.
[14] [En ligne]. Available:
https://web.maths.unsw.edu.au/~lafaye/CCM/authentification/radius.htm.
[15] [En ligne]. Available: http://www.o00o.org/monitoring/solutions.html.
[16] [En ligne]. Available: https://www.supinfo.com/articles/single/3124-comparaison-
outils-supervison.
[17] [En ligne]. Available: https://wiki.monitoring-fr.org/cacti/start.
[18] [En ligne]. Available: https://www.journaldunet.fr/web-tech/guide-de-l-entreprise-
collaborative/devops/.
[19] [En ligne]. Available: https://fr.wikipedia.org/wiki/VMware_Workstation_Pro.

138. 121 | P a g e
[20] [En ligne]. Available: https://sites.google.com/site/plecorentin/portefeuille-de-
competence/travaux-menes-au-cfai84/serveur.
[21] [En ligne]. Available: https://www.lemagit.fr/tip/Puppet-contre-Ansible-le-face-a-
face-de-la-gestion-des-configurations-et-de-DevOps.
[22] [En ligne]. Available: https://whatis.techtarget.com/fr/definition/ESXi-VMware.
[23] [En ligne]. Available: https://www.redhat.com/fr/topics/virtualization/what-is-
virtualization.
[24] [En ligne]. Available: https://www.educba.com/what-is-ansible/.

139. ‫ملخص‬
‫يند‬
‫في‬ ‫التطبيقية‬ ‫اإلجازة‬ ‫شهادة‬ ‫على‬ ‫للحصول‬ ‫غلوبالنات‬ ‫في‬ ً‫م‬‫ت‬ ‫الذي‬ ‫الدراسات‬ ‫نهاية‬ ‫إطار‬ ‫ضمن‬ ‫العمل‬ ‫هذا‬ ‫رج‬
‫اإلعالمية‬ ‫تكنولوجيات‬
،‫ووجهت‬ ‫التي‬ ‫األعطال‬ ‫لتصحيح‬ ‫السريع‬ ‫التدخل‬ ‫أجل‬ ‫من‬ ‫مراقبة‬ ‫أداة‬ ‫تنفيذ‬ ‫مع‬ ‫شبكة‬ ‫بنية‬ ‫تنفيذ‬ ‫من‬ ‫مشروعنا‬ ‫يتألف‬
‫وتقل‬ ‫اإلنتاجية‬ ‫لزيادة‬ ‫اآللي‬ ‫والتشغيل‬
‫خالل‬ ‫من‬ ‫الوصول‬ ‫في‬ ‫التحكم‬ ،‫المتكررة‬ ‫بالمهام‬ ‫يتعلق‬ ‫فيما‬ ‫خاصة‬ ،‫التشغيل‬ ‫تكاليف‬ ‫يل‬
‫آمن‬ ‫حل‬ ‫لتمثيل‬ ‫مصادقة‬ ‫وخادم‬ ‫خاصة‬ ‫ظاهرية‬ ‫شبكة‬ ‫إنشاء‬
‫سكروم‬ ‫طريقة‬ ‫باستخدام‬ ‫التنفيذ‬ ‫لهذا‬ ‫المختلفة‬ ‫المراحل‬ ‫التقرير‬ ‫هذا‬ ‫يعرض‬
:‫مفاتيح‬ ‫كلمات‬
‫األمان‬، ‫التلقائي‬ ‫التشغيل‬ ،‫اإلشراف‬ ، ‫االفتراضية‬
‫المصادقة‬،
Résumé
Ce travail s’inscrit dans le cadre du projet de fin d’études pour l’obtention du diplôme de
Licence Appliquée en Technologies de l’Informatique. Il a été réalisé au sein de GlobalNet.
Notre projet consiste à implémenter une architecture réseau avec la mise en place d’un outil de
supervision afin d’intervenir rapidement pour corriger les pannes rencontrées, l’automatisation
pour renforcer la productivité et réduire les coûts d’exploitation surtout en ce qui concerne les
tâches répétitives, le contrôle d’accès avec la mise en place d’un réseau privé virtuel et d’un
serveur d’authentification pour représenter une solution sécurisée.
Ce rapport présente les différentes phases de cette implémentation en utilisant la méthode
SCRUM.
Mots clés : virtualisation, supervision, automatisation, sécurité, authentification.
Abstract
This work is part of the graduation project for the diploma of Applied License in Computer
Technologies. It was realized within Globalnet.
Our project consists in implementing a network architecture with the implementation of a
monitoring tool in order to intervene quickly to correct the failures encountered, automation to
increase productivity and reduce operating costs, especially with respect to repetitive tasks,
access control with the establishment of a virtual private network and an authentication server
to represent a secure solution.
This report presents the different phases of this implementation using the SCRUM method.
Keywords: virtualization, monitoring, automation, security, authentication.

140. 1 | P a g e
