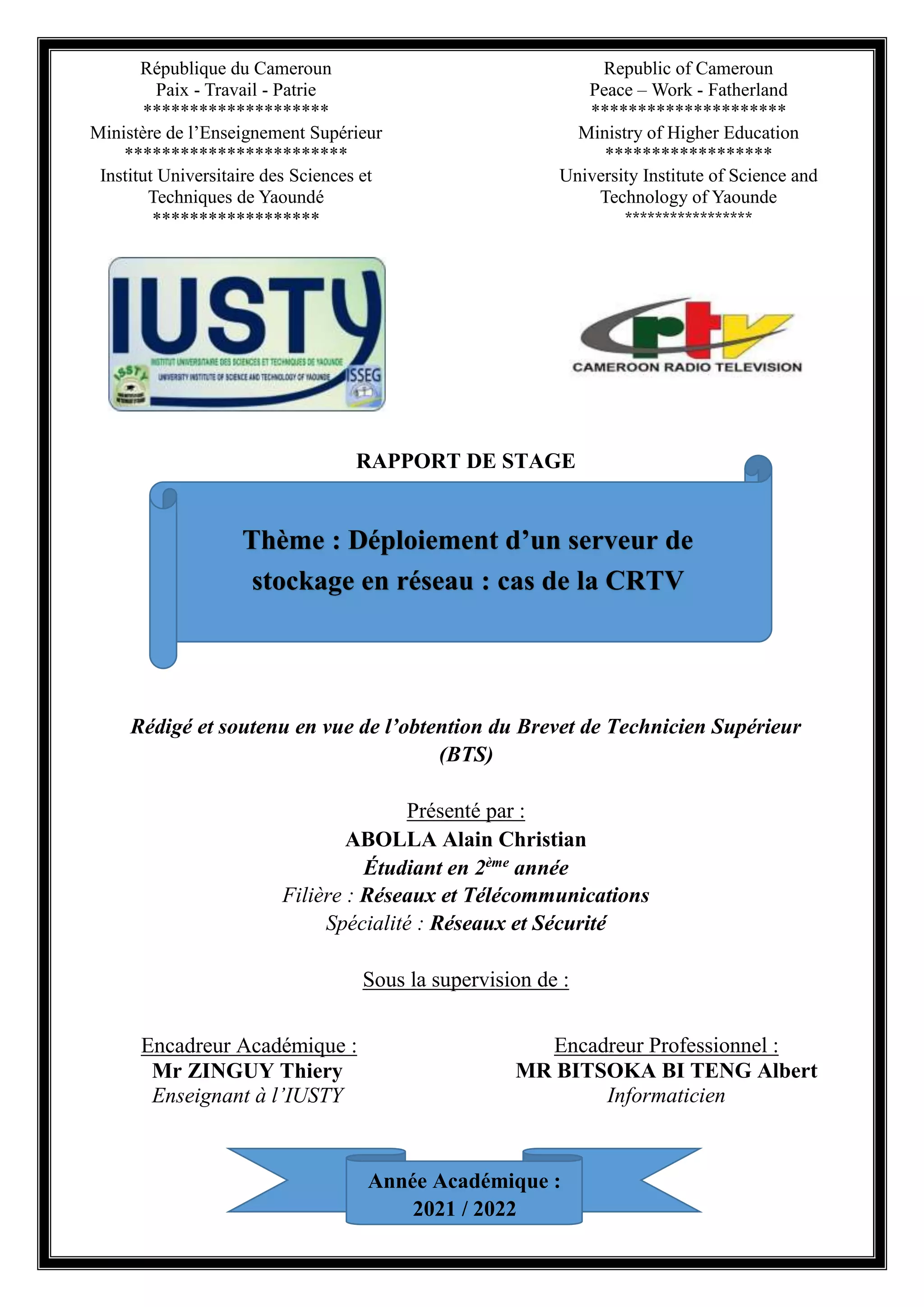

RAPPORT DE STAGE SSI - Copie.pdf

RAPPORT DE STAGE
Rédigé et soutenu en vue de l’obtention du Brevet de Technicien Supérieur
(BTS)
Présenté par :
ABOLLA Alain Christian
Étudiant en 2ème
année
Filière : Réseaux et Télécommunications
Spécialité : Réseaux et Sécurité
Sous la supervision de :
Encadreur Académique :
Mr ZINGUY Thiery
Enseignant à l’IUSTY
République du Cameroun
Paix - Travail - Patrie
********************
Ministère de l’Enseignement Supérieur
************************
Institut Universitaire des Sciences et
Techniques de Yaoundé
******************
Republic of Cameroun
Peace – Work - Fatherland
*********************
Ministry of Higher Education
******************
University Institute of Science and
Technology of Yaounde
*****************
Encadreur Professionnel :
MR BITSOKA BI TENG Albert
Informaticien
Thème : Déploiement d’un serveur de
stockage en réseau : cas de la CRTV
Année Académique :
2021 / 2022

Le déploiement d’un serveur de stockage en réseau : Cas de La CRTV
Rédigé et présenté par ABOLLA Alain Christian
ii
SOMMAIRE
INTRODUCTION GÉNÉRALE
1ère
PARTIE : RAPPORT D’INSERTION
I - PRESENTATION DU CADRE DE STAGE
II - PRÉSENTATION DU THÈME DE STAGE
2ème
PARTIE : CAHIER DES CHARGES
I - LISTE DES PERSONNES AYANT PARTICIPÉ AU PROJET ET LEURS
FONCTIONS
II - ÉTUDE DE L’EXISTANT
3ème
PARTIE : DOSSIER DE CONCEPTION
I - SCHEMATISATION DE LA NOUVELLE SOLUTION
II - DESCRIPTION DE L’ENVIRONNEMENT MATERIEL ET LOGICIEL DE LA
SOLUTION CHOISIE
III - DESCRIPTON DES DIFFERENTES TACHES A EFFECTUER
4ème

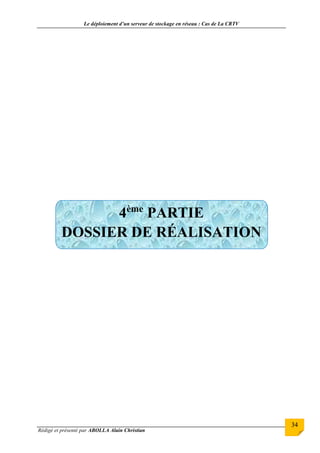

PARTIE : DOSSIER DE RÉALISATION
I - MISE EN OEUVRE DES DIFFERENTES TACHES A EFFUECTUER DURANT
CE TRAVAIL
II - INSTALLATION ET CONFIGURATION DU CLOUD PROPREMENT DIT
5ème
PARTIE : MANUEL D’UTILISATION
I - FONCTIONNALITÉS DE L’APPLICATION ET DU SYSTÈME INFORMATIQUE
MIS EN PLACE
II - CONSIGNES LIÉES À L’UTILISATION DU SYSTÈME
III - CONSIGNES LIÉES À LA SÉCURITÉ ET LA MAINTENANCE DE NIVEAU 1
DE NOTRE SYSTÈME
CONCLUSION GÉNÉRALE

iii
DÉDICACE
Je dédie ce travail à tous les
membres de ma famille et à
notre raison de vivre,
d’espérer, à notre source de
courage, à ce qu’on a de plus
cher

iv
REMERCIEMENTS
Ce travail de formation n’aurait sans doute jamais vu le jour sans le soutien considérable
d’un certain nombre de personnes. Je voudrais à ce moment précis remercier vivement et du fond
du cœur tous ceux qui m’ont apporté leurs soutiens durant la réalisation de ce projet.
Je remercie plus particulièrement :
 Dr ZINGUI MESSOMO XAVIER, Président Directeur Général de l’IUSTY, pour son
accueil dans sa structure.
 M. Charles NDONGO, Directeur Général de la CRTV de nous avoir reçu dans son
entreprise pour effectuer notre stage académique.
 M. BITSOKA BI TENG Albert, Encadreur Professionnel, pour sa simplicité ses
encouragements, et son assistance lors de la rédaction de ce rapport.
 M. ZINGUY Thiery, Encadreur Académique, pour son assistance lors de la rédaction
de ce rapport.
 M. L’Abbé AMOMOBO Joël qui, de par sa simplicité et son humilité, nous aura marqué
et nous aura fait comprendre l’importance de la vie ; pour son soutien moral, matériel et
spirituel tout au long de ma formation.
 A toute ma famille notamment, ma grande sœur chérie, ma mère, mes grands frères.
 A tous nos camarades de l’IUSTY pour leurs soutiens et leurs folies qui auront concouru
à développer un esprit d’équipe et de famille.

v

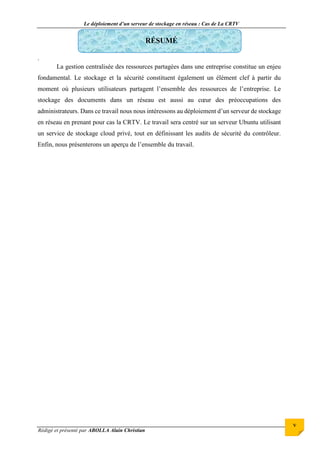

RÉSUMÉ
.
La gestion centralisée des ressources partagées dans une entreprise constitue un enjeu
fondamental. Le stockage et la sécurité constituent également un élément clef à partir du
moment où plusieurs utilisateurs partagent l’ensemble des ressources de l’entreprise. Le
stockage des documents dans un réseau est aussi au cœur des préoccupations des
administrateurs. Dans ce travail nous nous intéressons au déploiement d’un serveur de stockage
en réseau en prenant pour cas la CRTV. Le travail sera centré sur un serveur Ubuntu utilisant
un service de stockage cloud privé, tout en définissant les audits de sécurité du contrôleur.
Enfin, nous présenterons un aperçu de l’ensemble du travail.

vi
ABSTRACT
Centralized management of shared resources in a company is a fundamental issue.
Storage and security are key as multiple users share all of the company's resources. Storing
documents in a network is also a central concern of administrators. In this work we are interested
in the deployment of a network storage server case of the CRTV. The project is centered on an
Ubuntu server using a private cloud storage service while defining the security audits of the
controller and we will present an oversight of the lab.

vii

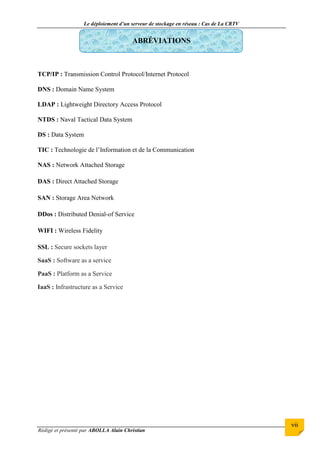

ABRÉVIATIONS
TCP/IP : Transmission Control Protocol/Internet Protocol
DNS : Domain Name System
LDAP : Lightweight Directory Access Protocol
NTDS : Naval Tactical Data System
DS : Data System
TIC : Technologie de l’Information et de la Communication
NAS : Network Attached Storage
DAS : Direct Attached Storage
SAN : Storage Area Network
DDos : Distributed Denial-of Service
WIFI : Wireless Fidelity
SSL : Secure sockets layer
SaaS : Software as a service
PaaS : Platform as a Service
IaaS : Infrastructure as a Service

viii

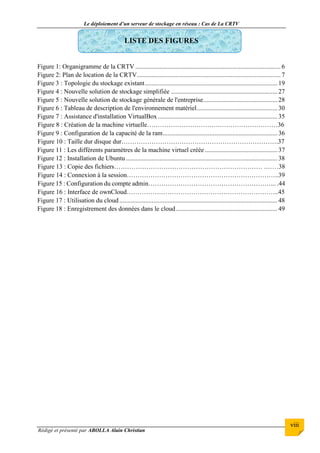

LISTE DES FIGURES
Figure 1: Organigramme de la CRTV ..........................................................................................6
Figure 2: Plan de location de la CRTV.........................................................................................7
Figure 3 : Topologie du stockage existant..................................................................................19
Figure 4 : Nouvelle solution de stockage simplifiée ..................................................................27
Figure 5 : Nouvelle solution de stockage générale de l'entreprise..............................................28

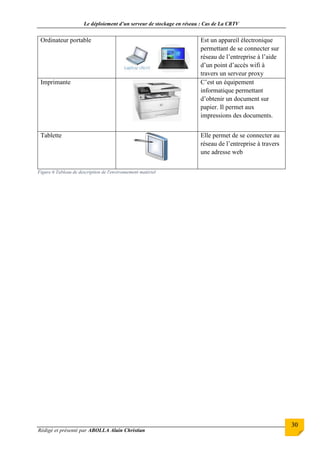

Figure 6 : Tableau de description de l'environnement matériel..................................................30
Figure 7 : Assistance d'installation VirtualBox ..........................................................................35
Figure 8 : Création de la machine virtuelle…………………………….………………………36
Figure 9 : Configuration de la capacité de la ram.......................................................................36
Figure 10 : Taille dur disque dur……………………………………………………………….37
Figure 11 : Les différents paramètres de la machine virtuel créée.............................................37
Figure 12 : Installation de Ubuntu.............................................................................................. 38
Figure 13 : Copie des fichiers…………………………………………………………… .……38
Figure 14 : Connexion à la session……………………………………………………………..39
Figure 15 : Configuration du compte admin…………………………………………………... .44
Figure 16 : Interface de ownCloud……………………………………………………………..45
Figure 17 : Utilisation du cloud..................................................................................................48
Figure 18 : Enregistrement des données dans le cloud............................................................... 49

ix

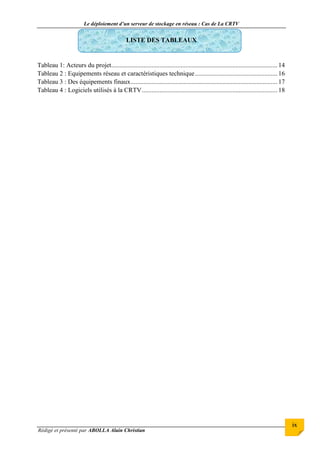

LISTE DES TABLEAUX
Tableau 1: Acteurs du projet.......................................................................................................14
Tableau 2 : Equipements réseau et caractéristiques technique...................................................16
Tableau 3 : Des équipements finaux........................................................................................... 17
Tableau 4 : Logiciels utilisés à la CRTV....................................................................................18

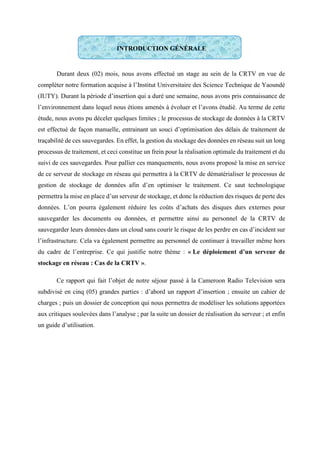

INTRODUCTION GÉNÉRALE
Durant deux (02) mois, nous avons effectué un stage au sein de la CRTV en vue de
compléter notre formation acquise à l’Institut Universitaire des Science Technique de Yaoundé
(IUTY). Durant la période d’insertion qui a duré une semaine, nous avons pris connaissance de
l’environnement dans lequel nous étions amenés à évoluer et l’avons étudié. Au terme de cette
étude, nous avons pu déceler quelques limites ; le processus de stockage de données à la CRTV
est effectué de façon manuelle, entrainant un souci d’optimisation des délais de traitement de
traçabilité de ces sauvegardes. En effet, la gestion du stockage des données en réseau suit un long
processus de traitement, et ceci constitue un frein pour la réalisation optimale du traitement et du
suivi de ces sauvegardes. Pour pallier ces manquements, nous avons proposé la mise en service
de ce serveur de stockage en réseau qui permettra à la CRTV de dématérialiser le processus de
gestion de stockage de données afin d’en optimiser le traitement. Ce saut technologique
permettra la mise en place d’un serveur de stockage, et donc la réduction des risques de perte des
données. L’on pourra également réduire les coûts d’achats des disques durs externes pour
sauvegarder les documents ou données, et permettre ainsi au personnel de la CRTV de
sauvegarder leurs données dans un cloud sans courir le risque de les perdre en cas d’incident sur
l’infrastructure. Cela va également permettre au personnel de continuer à travailler même hors
du cadre de l’entreprise. Ce qui justifie notre thème : « Le déploiement d’un serveur de
stockage en réseau : Cas de la CRTV ».
Ce rapport qui fait l’objet de notre séjour passé à la Cameroon Radio Television sera
subdivisé en cinq (05) grandes parties : d’abord un rapport d’insertion ; ensuite un cahier de
charges ; puis un dossier de conception qui nous permettra de modéliser les solutions apportées
aux critiques soulevées dans l’analyse ; par la suite un dossier de réalisation du serveur ; et enfin
un guide d’utilisation.

2
1ère
PARTIE
RAPPORT D’INSERTION

3
INTRODUCTION DE LA 1ère PARTIE
Dans cette partie, nous allons faire une présentation du cadre du stage. Cela comprend
notamment une présentation générale de la CRTV, de la Division du Système d’Information
(DSI), de l’Unité Opération Réseau (UOR), et le déroulement du stage. Par ailleurs, nous
présenterons le thème du stage.
I- PRÉSENTATION DU CADRE DE STAGE
Le 20 septembre 2021 a marqué notre arrivée à la Cameroon Radio Television en tant
que stagiaire. L’accueil fût très chaleureux dès l’entrée au sein de l’entreprise. Les agents de
sécurité nous ont tout de suite fait comprendre que nous étions à présent chez nous. À notre arrivé
dans les locaux, nous avons été dirigés vers le service chargé de nous accueillir, à savoir la
Division de Systèmes d’Information (DSI).
A- Présentation générale de la CRTV
1- Historique de la CRTV
LA CRTV est un établissement public à caractère industriel et commercial créé le 17
décembre 1987 par la loi n°87/020 et dont l'organisation et le fonctionnement sont fixés par le
décret n° 88/126 du 25 janvier 1988. La CRTV est dotée d'une personnalité juridique et d’une
autonomie financière et assure le service public de l'audiovisuel camerounais.
Elle comporte une radiodiffusion et une télévision dont les signaux sont transportés
jusqu'à l’arrière-pays. Constituée également de 10 stations régionales, de nombreuses chaînes
FM de radio de proximité, d'un portail Internet, d'une agence de communication et marketing et
d'un institut de formation, la CRTV évolue dans un environnement concurrentiel, où les
nouveaux entrants bénéficient de l'avantage technologique des NTIC.
En effet, dans un monde d'obsolescence technologique rapide, l'urgence pour la CRTV
est la mise à jour de ses infrastructures, tant de production que de diffusion, afin d'offrir à son
public des produits de qualité, c'est-à-dire des produits qui leur donnent satisfaction. Le grand
défi de la CRTV, qui n'est pas que technologique (numérique) peut être relevé avec une certaine
sérénité car elle ne manque pas d’atouts, notamment sa large zone de couverture (le signal de la

4
CRTV est capté sur l'ensemble du territoire national), la qualité de ses ressources humaines et le
constant soutien de l’État.

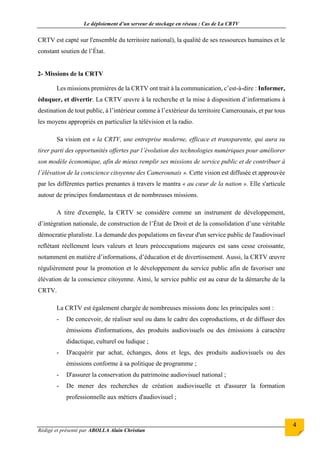

2- Missions de la CRTV
Les missions premières de la CRTV ont trait à la communication, c’est-à-dire : Informer,
éduquer, et divertir. La CRTV œuvre à la recherche et la mise à disposition d’informations à
destination de tout public, à l’intérieur comme à l’extérieur du territoire Camerounais, et par tous
les moyens appropriés en particulier la télévision et la radio.
Sa vision est « la CRTV, une entreprise moderne, efficace et transparente, qui aura su
tirer parti des opportunités offertes par l’évolution des technologies numériques pour améliorer
son modèle économique, afin de mieux remplir ses missions de service public et de contribuer à
l’élévation de la conscience citoyenne des Camerounais ». Cette vision est diffusée et approuvée
par les différentes parties prenantes à travers le mantra « au cœur de la nation ». Elle s'articule
autour de principes fondamentaux et de nombreuses missions.
A titre d'exemple, la CRTV se considère comme un instrument de développement,
d’intégration nationale, de construction de l’État de Droit et de la consolidation d’une véritable
démocratie pluraliste. La demande des populations en faveur d'un service public de l'audiovisuel
reflétant réellement leurs valeurs et leurs préoccupations majeures est sans cesse croissante,
notamment en matière d’informations, d’éducation et de divertissement. Aussi, la CRTV œuvre
régulièrement pour la promotion et le développement du service public afin de favoriser une
élévation de la conscience citoyenne. Ainsi, le service public est au cœur de la démarche de la
CRTV.
La CRTV est également chargée de nombreuses missions donc les principales sont :

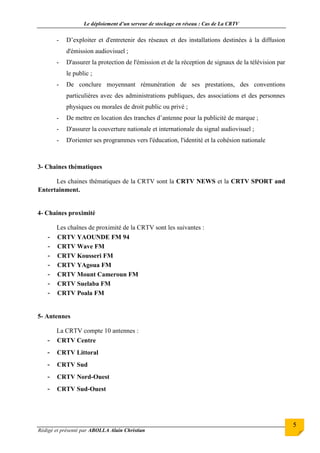

- De concevoir, de réaliser seul ou dans le cadre des coproductions, et de diffuser des
émissions d'informations, des produits audiovisuels ou des émissions à caractère
didactique, culturel ou ludique ;
- D'acquérir par achat, échanges, dons et legs, des produits audiovisuels ou des
émissions conforme à sa politique de programme ;
- D'assurer la conservation du patrimoine audiovisuel national ;
- De mener des recherches de création audiovisuelle et d'assurer la formation
professionnelle aux métiers d'audiovisuel ;

5
- D’exploiter et d'entretenir des réseaux et des installations destinées à la diffusion
d'émission audiovisuel ;
- D'assurer la protection de l'émission et de la réception de signaux de la télévision par
le public ;
- De conclure moyennant rémunération de ses prestations, des conventions
particulières avec des administrations publiques, des associations et des personnes
physiques ou morales de droit public ou privé ;
- De mettre en location des tranches d’antenne pour la publicité de marque ;
- D'assurer la couverture nationale et internationale du signal audiovisuel ;
- D'orienter ses programmes vers l'éducation, l'identité et la cohésion nationale
3- Chaines thématiques
Les chaines thématiques de la CRTV sont la CRTV NEWS et la CRTV SPORT and
Entertainment.
4- Chaines proximité
Les chaînes de proximité de la CRTV sont les suivantes :
- CRTV YAOUNDE FM 94
- CRTV Wave FM
- CRTV Kousseri FM
- CRTV YAgoua FM
- CRTV Mount Cameroun FM
- CRTV Suelaba FM
- CRTV Poala FM
5- Antennes
La CRTV compte 10 antennes :
- CRTV Centre
- CRTV Littoral
- CRTV Sud
- CRTV Nord-Ouest
- CRTV Sud-Ouest

6
- CRTV Extrême Nord
- CRTV Ouest
- CRTV Est
- CRTV Nord
- CRTV Adamaoua

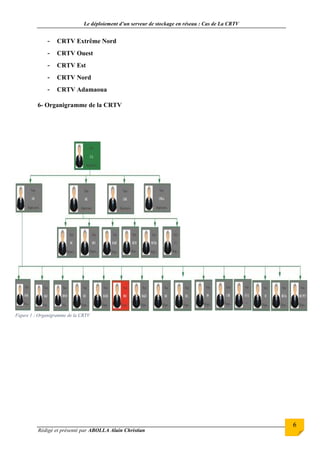

6- Organigramme de la CRTV
Figure 1 : Organigramme de la CRTV

7
7- Plan de localisation de la CRTV

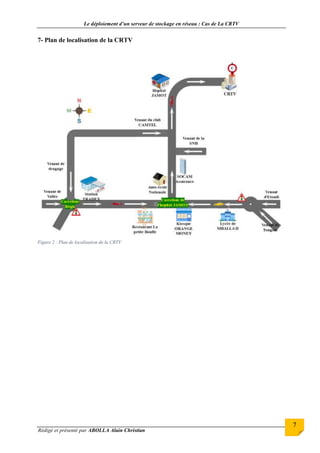

Figure 2 : Plan de localisation de la CRTV

8
B- Présentation de la Division du Système d’Information (DSI)
Placée sous l’autorité d’un Chef de Division, la Division des Systèmes d’Informations est
chargée de la conception et de la mise en œuvre de solutions matérielles et logicielles en soutien
aux activités de la CRTV dans les domaines de l’informatique, des nouveaux médias et des
technologies innovantes.
1- Les unités de la DSI
Au début de notre stage, nous avons été reçus par Mme ZO’O MENYE Pauline qui nous
a fait une note nous permettant d’aller à la découverte des différentes unités associées à cette
division. Chaque unité joue un rôle très important au sein de la DSI qui est une division de la
CRTV :
- L’Unité Méthodes et Procédures (UMP) dirigée par Monsieur AMENGUELE JEAN
DANIEL ;
- L’Unité Sécurité des Systèmes d’Informations (USSI) dirigée par Monsieur EBODE ;
- L’Unité de Développement Projet (UDP) dirigée par Monsieur NOBERT MPEME ;
- L’Unité Exploitation Système (UES) dirigée par Madame SADOU ;
- L’Unité Planning et Design (UPD) dirigée par Madame ABEGA ;
- L’Unité Support et Maintenance Informatique (USMI) dirigée par M. EBAKO
MPFOUFOUMA Ulrich ;
- L’Unité Opérations Réseau (UOR) dirigée par monsieur ZAMBO NGUELE.
Aussitôt arrivé dans chacune de ces unités, il était question pour chaque stagiaire de se
présenter et de présenter ses compétences dans les domaines des TIC. Après avoir visité chacune
de ces unités et ayant eu une brève présentation du mode de fonctionnement de chacune d’elles,
nous avons pris part à un entretien avec les chefs de départements.

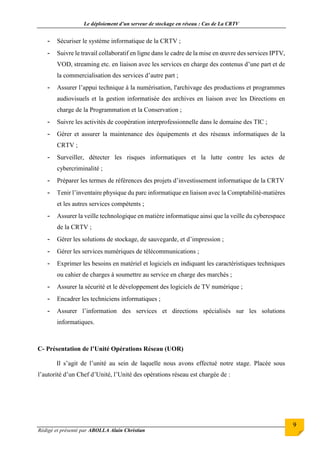

2- Les missions de la DSI
La Division du Système d’Information A ce titre est chargée de :
- Elaborer, mettre en œuvre et suivre le schéma directeur informatique de la CRTV ;
- Construire, gérer et piloter le système d’information de la CRTV et de ses sous-systèmes ;

9
- Sécuriser le système informatique de la CRTV ;
- Suivre le travail collaboratif en ligne dans le cadre de la mise en œuvre des services IPTV,
VOD, streaming etc. en liaison avec les services en charge des contenus d’une part et de
la commercialisation des services d’autre part ;
- Assurer l’appui technique à la numérisation, l'archivage des productions et programmes
audiovisuels et la gestion informatisée des archives en liaison avec les Directions en
charge de la Programmation et la Conservation ;
- Suivre les activités de coopération interprofessionnelle dans le domaine des TIC ;
- Gérer et assurer la maintenance des équipements et des réseaux informatiques de la
CRTV ;
- Surveiller, détecter les risques informatiques et la lutte contre les actes de
cybercriminalité ;
- Préparer les termes de références des projets d’investissement informatique de la CRTV
- Tenir l’inventaire physique du parc informatique en liaison avec la Comptabilité-matières
et les autres services compétents ;
- Assurer la veille technologique en matière informatique ainsi que la veille du cyberespace
de la CRTV ;
- Gérer les solutions de stockage, de sauvegarde, et d’impression ;
- Gérer les services numériques de télécommunications ;
- Exprimer les besoins en matériel et logiciels en indiquant les caractéristiques techniques
ou cahier de charges à soumettre au service en charge des marchés ;
- Assurer la sécurité et le développement des logiciels de TV numérique ;
- Encadrer les techniciens informatiques ;
- Assurer l’information des services et directions spécialisés sur les solutions
informatiques.
C- Présentation de l’Unité Opérations Réseau (UOR)
Il s’agit de l’unité au sein de laquelle nous avons effectué notre stage. Placée sous
l’autorité d’un Chef d’Unité, l’Unité des opérations réseau est chargée de :

10

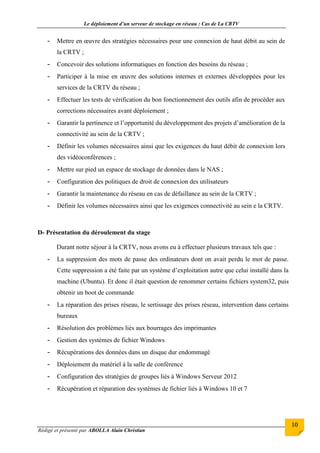

- Mettre en œuvre des stratégies nécessaires pour une connexion de haut débit au sein de
la CRTV ;
- Concevoir des solutions informatiques en fonction des besoins du réseau ;
- Participer à la mise en œuvre des solutions internes et externes développées pour les
services de la CRTV du réseau ;
- Effectuer les tests de vérification du bon fonctionnement des outils afin de procéder aux
corrections nécessaires avant déploiement ;
- Garantir la pertinence et l’opportunité du développement des projets d’amélioration de la
connectivité au sein de la CRTV ;
- Définir les volumes nécessaires ainsi que les exigences du haut débit de connexion lors
des vidéoconférences ;
- Mettre sur pied un espace de stockage de données dans le NAS ;
- Configuration des politiques de droit de connexion des utilisateurs
- Garantir la maintenance du réseau en cas de défaillance au sein de la CRTV ;
- Définir les volumes nécessaires ainsi que les exigences connectivité au sein e la CRTV.
D- Présentation du déroulement du stage
Durant notre séjour à la CRTV, nous avons eu à effectuer plusieurs travaux tels que :
- La suppression des mots de passe des ordinateurs dont on avait perdu le mot de passe.
Cette suppression a été faite par un système d’exploitation autre que celui installé dans la
machine (Ubuntu). Et donc il était question de renommer certains fichiers system32, puis
obtenir un boot de commande
- La réparation des prises réseau, le sertissage des prises réseau, intervention dans certains
bureaux
- Résolution des problèmes liés aux bourrages des imprimantes
- Gestion des systèmes de fichier Windows
- Récupérations des données dans un disque dur endommagé
- Déploiement du matériel à la salle de conférence
- Configuration des stratégies de groupes liés à Windows Serveur 2012
- Récupération et réparation des systèmes de fichier liés à Windows 10 et 7

11
- Dépannages des machines
- Epoussetage des machines et serveurs
- Sauvegarde de l’annuaire active directory de Windows serveur 2012
- Mise à jour des systèmes Windows
- Installation de Windows 2010 dans certaines machines
- Configuration des imprimantes en réseau
- Participation au déploiement des anti-virus
- Participation à l’installation de la nouvelle salle serveur de la CRTV
- Restauration des fichiers dans une clé
II- PRÉSENTATION DU THÈME DE STAGE
A- Contexte
Les réseaux d’entreprise deviennent de plus en plus complexes à gérer au regard de la
multitude des ressources dont les entreprises disposent. La nécessité de fournir un moyen
centralisé de gestion des ressources est au cœur des préoccupations des administrateurs. Le
stockage en réseau constitue à cet effet un moyen efficace pour la mise en œuvre de la gestion
centralisée des ressources dans l’entreprise.
Plusieurs solutions de stockage des données en réseau ont vu le jour, mais leur mise en
œuvre demeure une tâche complexe. La sécurité de stockage de données n’en est pas des
moindres. Ce rapport se focalise sur le déploiement d’un serveur de stockage en réseau tout en
définissant les moyens et techniques de sécurisation et de stockage
B- Problématique
De plus en plus, nous nous rendons compte de l’insuffisance des matériels de
transmission dans le domaine. Lorsque l’on désir stoker des données, le serveur depuis lequel
on effectue cette création est promu au rôle de « serveur de stockage » du serveur créé. Certains
systèmes de sauvegarde sont directement liés au NAS. Ils ont pour point commun de permettre
la copie des données pendant le service des systèmes de stockage. La spécification des taches
de chaque machine permet cette sauvegarde tout en limitant au maximum la charge de réseau

12
local et des serveurs d’application nécessaires à la production. Dès lors le type de système de
sauvegarde choisi est promu en service de stockage. Ce qui implique qu’il sera au cœur des
requêtes de stockage de ce réseau. De ce fait, il devra vérifier les identifications des objets,
traiter les demandes de stockage, partager des données dans ce réseau, veiller à l’application
des stratégies de groupe ou encore de stocker une copie de données dans le réseau. Il se pose
dès lors un problème de sauvegarde de données dans un server en réseau. Notre objectif dans
ce rapport est de définir les moyens et techniques pour assurer une bonne sauvegarde de
données dans un serveur en réseau : cas de la CRTV.
CONCLUSION DE LA 1ère PARTIE
Rendus au terme de notre phase d’insertion, nous avons pu nous faire une idée de ce
qu’est la CRTV, de ses offres et services, de son organisation et surtout de l’Unité des Opérations
Réseau. Après notre insertion au sein de l’entreprise, il nous a été demandé de déployer, pour
l’UOR, un serveur de stockage de données en réseau. Pour effectuer cette mission avec succès,
nous nous sommes donnés pour objectif de déployer un serveur de stockage de données en réseau
fiable qui sera utilisé par tout administrateur désireux de mettre en œuvre une politique de
sécurité et de sauvegarde de données des utilisateurs de la CRTV pendant une certaine période.
À présent, nous pouvons aborder notre phase d’analyse.

13

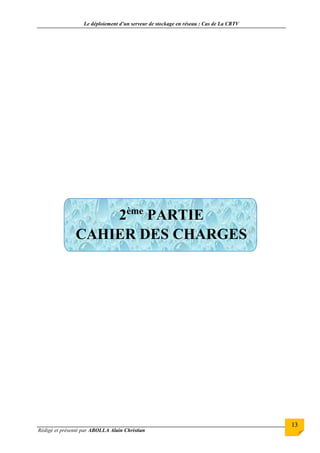

2ème
PARTIE
CAHIER DES CHARGES

14
INTRODUCTION DE LA 2ème PARTIE
Nous avons mené notre stage selon un cahier de charges. Le cahier des charges est un
document établi de commun accord entre le maître d’ouvrage et le maître d’œuvre pour la
réalisation d’un projet. Il présente brièvement le fonctionnement du système en place afin d’en
dégager les insuffisances. Le cahier de charge se définit également comme un document
formulant les besoins du client et détaillant les services rendus par le produit et les contraintes
auxquelles il est soumis. Il explique à quoi va servir le produit final. Son objectif est de présenter
l’existant afin de définir la liste des fonctionnalités à développer pour disposer d’un logiciel
adéquat. Il est donc question pour nous d’identifier le périmètre initial du projet et d’établir
l’organisation et les moyens nécessaire pour sa mise en œuvre.
Après la phase qui nous a permis de nous familiariser avec le milieu professionnel afin
de mieux comprendre la structure et son fonctionnement, nous avons reçu pour thème de stage
académique « le déploiement d’un server de stockage en réseau à la CRTV ». Il sera question
pour nous d’étudier de fond en comble les systèmes en place afin d’en ressortir avec beaucoup
de connaissance et de pouvoir dégager une feuille de route.
I- LISTE DES PERSONNES AYANT PARTICIPÉ ET LEUR FONCTIONS
Dans cette partie, nous présentons les principaux intervenants dans ce projet. C’est grâce
à ceux-ci qu’il va être mis sur pied.
Tableau 1: Acteurs du projet
NOMS FONCTIONS RÔLES
M. ZINGUI Thiery Enseignant à IUSTY Encadreur académique
M. BITSOKA BI TENG
Albert
Informaticien à la CRTV Encadreur professionnel
ABOLLA Alain
Christian
Etudiant en 2ème
année à
IUSTY
Analyste-concepteur,
réalisateur du projet

15
II- ÉTUDE DE L’EXISTANT
C’est une étape qui consiste pour le stagiaire à étudier ou prendre connaissance de
l’environnement et du réseau informatique afin d’y relever des défaillances et apporter une
solution dans l’optique de l’améliorer, le réseau informatique étant un ensemble d’interconnexion
d’équipements de nature différente ayant pour optique l’échange des informations.
A- Recueil de l’existant
A ce jour, le processus de stockage de données à la CRTV est plutôt limité. En effet,
lorsqu’une personne souhaite stocker des données à la CRTV, elle se doit d’acquérir un disque
de stockage externe pour y stocker ses données et ainsi que celles de l’entreprise. Par la suite, la
personne sera obligée de se déplacer physiquement à la CRTV munie du disque externe pour le
suivi de l’avancement du traitement de ses opérations. En cas de besoin de document
complémentaires à fournir, les demandeurs doivent attendre l’arrivée de la personne responsable.
Une fois le traitement du dossier achevé, les utilisateurs sont généralement obligés par ailleurs
de rentrer chez eux avec leur disque externe qui comporte leurs documents ainsi que ceux de
l’entreprise, cela en raison de l’insuffisance de la capacité du serveur de stockage ou à cause de
l’absence d’un cloud.
1- Les équipements
On va retrouver deux catégories d’équipement : les équipements intermédiaires et les
équipements finaux.

16
- Les équipements intermédiaires

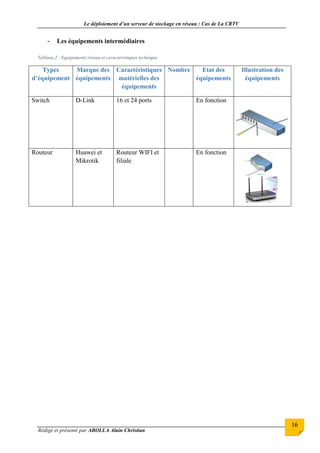

Tableau 2 : Equipements réseau et caractéristiques technique
Types
d’équipement
Marque des
équipements
Caractéristiques
matérielles des
équipements
Nombre Etat des
équipements
Illustration des
équipements
Switch D-Link 16 et 24 ports En fonction
Routeur Huawei et
Mikrotik
Routeur WIFI et
filiale
En fonction

17

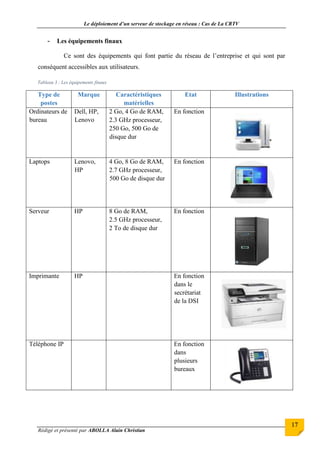

- Les équipements finaux
Ce sont des équipements qui font partie du réseau de l’entreprise et qui sont par
conséquent accessibles aux utilisateurs.
Tableau 3 : Les équipements finaux
Type de
postes
Marque Caractéristiques
matérielles
Etat Illustrations
Ordinateurs de
bureau
Dell, HP,
Lenovo
2 Go, 4 Go de RAM,
2.3 GHz processeur,
250 Go, 500 Go de
disque dur
En fonction
Laptops Lenovo,
HP
4 Go, 8 Go de RAM,
2.7 GHz processeur,
500 Go de disque dur
En fonction
Serveur HP 8 Go de RAM,
2.5 GHz processeur,
2 To de disque dur
En fonction
Imprimante HP En fonction
dans le
secrétariat
de la DSI
Téléphone IP En fonction
dans
plusieurs
bureaux

18
2- Les supports d’interconnexion
Il s’agit des différentes liaisons qui assurent l’interconnexion entre les équipements du
réseau. Pour assurer cette interconnexion, la CRTV plus précisément la DSI dispose de divers
supports :
- Des câbles à paire torsadée UTP/STP de catégorie 6E
blindé. Le réseau de l’entreprise
repose principalement sur cette liaison.
- Les ondes WIFI, autre type de liaison destinée aux utilisateurs en fonction dans
l’entreprise.

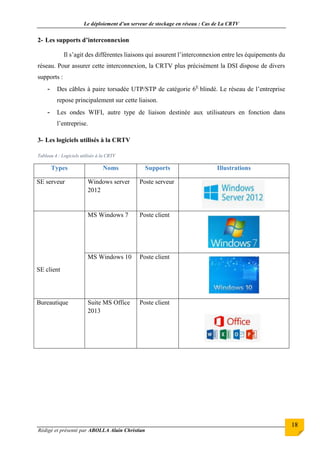

3- Les logiciels utilisés à la CRTV
Tableau 4 : Logiciels utilisés à la CRTV
Types Noms Supports Illustrations
SE serveur Windows server
2012
Poste serveur
SE client
MS Windows 7 Poste client
MS Windows 10 Poste client
Bureautique Suite MS Office
2013
Poste client

19
4- Topologie du stockage des données existant

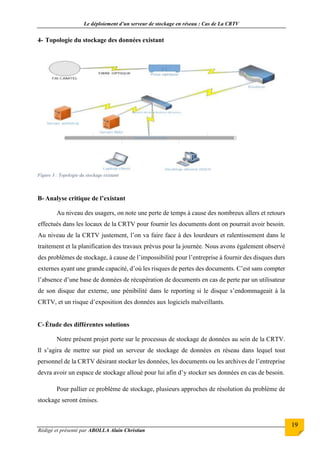

Figure 3 : Topologie du stockage existant
B- Analyse critique de l’existant
Au niveau des usagers, on note une perte de temps à cause des nombreux allers et retours
effectués dans les locaux de la CRTV pour fournir les documents dont on pourrait avoir besoin.
Au niveau de la CRTV justement, l’on va faire face à des lourdeurs et ralentissement dans le
traitement et la planification des travaux prévus pour la journée. Nous avons également observé
des problèmes de stockage, à cause de l’impossibilité pour l’entreprise à fournir des disques durs
externes ayant une grande capacité, d’où les risques de pertes des documents. C’est sans compter
l’absence d’une base de données de récupération de documents en cas de perte par un utilisateur
de son disque dur externe, une pénibilité dans le reporting si le disque s’endommageait à la
CRTV, et un risque d’exposition des données aux logiciels malveillants.
C-Étude des différentes solutions
Notre présent projet porte sur le processus de stockage de données au sein de la CRTV.
Il s’agira de mettre sur pied un serveur de stockage de données en réseau dans lequel tout
personnel de la CRTV désirant stocker les données, les documents ou les archives de l’entreprise
devra avoir un espace de stockage alloué pour lui afin d’y stocker ses données en cas de besoin.
Pour pallier ce problème de stockage, plusieurs approches de résolution du problème de
stockage seront émises.

20

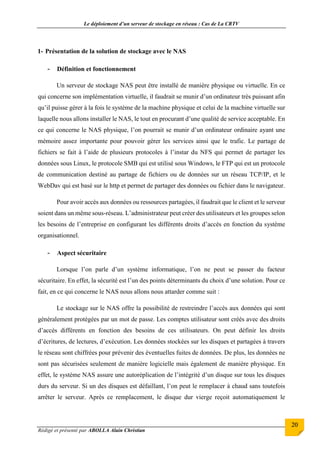

1- Présentation de la solution de stockage avec le NAS
- Définition et fonctionnement
Un serveur de stockage NAS peut être installé de manière physique ou virtuelle. En ce
qui concerne son implémentation virtuelle, il faudrait se munir d’un ordinateur très puissant afin
qu’il puisse gérer à la fois le système de la machine physique et celui de la machine virtuelle sur
laquelle nous allons installer le NAS, le tout en procurant d’une qualité de service acceptable. En
ce qui concerne le NAS physique, l’on pourrait se munir d’un ordinateur ordinaire ayant une
mémoire assez importante pour pouvoir gérer les services ainsi que le trafic. Le partage de
fichiers se fait à l’aide de plusieurs protocoles à l’instar du NFS qui permet de partager les
données sous Linux, le protocole SMB qui est utilisé sous Windows, le FTP qui est un protocole
de communication destiné au partage de fichiers ou de données sur un réseau TCP/IP, et le
WebDav qui est basé sur le http et permet de partager des données ou fichier dans le navigateur.
Pour avoir accès aux données ou ressources partagées, il faudrait que le client et le serveur
soient dans un même sous-réseau. L’administrateur peut créer des utilisateurs et les groupes selon
les besoins de l’entreprise en configurant les différents droits d’accès en fonction du système
organisationnel.
- Aspect sécuritaire
Lorsque l’on parle d’un système informatique, l’on ne peut se passer du facteur
sécuritaire. En effet, la sécurité est l’un des points déterminants du choix d’une solution. Pour ce
fait, en ce qui concerne le NAS nous allons nous attarder comme suit :
Le stockage sur le NAS offre la possibilité de restreindre l’accès aux données qui sont
généralement protégées par un mot de passe. Les comptes utilisateur sont créés avec des droits
d’accès différents en fonction des besoins de ces utilisateurs. On peut définir les droits
d’écritures, de lectures, d’exécution. Les données stockées sur les disques et partagées à travers
le réseau sont chiffrées pour prévenir des éventuelles fuites de données. De plus, les données ne
sont pas sécurisées seulement de manière logicielle mais également de manière physique. En
effet, le système NAS assure une autoréplication de l’intégrité d’un disque sur tous les disques
durs du serveur. Si un des disques est défaillant, l’on peut le remplacer à chaud sans toutefois
arrêter le serveur. Après ce remplacement, le disque dur vierge reçoit automatiquement le

21
contenues des autres disques. Cette réplication automatique des données nous revoie à la
technologie RAID.

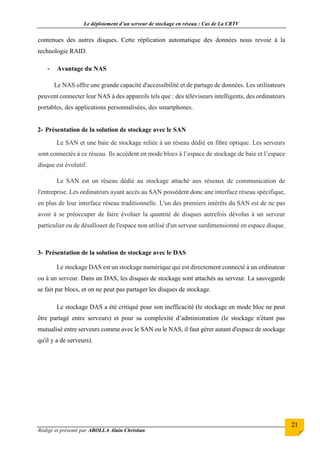

- Avantage du NAS
Le NAS offre une grande capacité d'accessibilité et de partage de données. Les utilisateurs
peuvent connecter leur NAS à des appareils tels que : des téléviseurs intelligents, des ordinateurs
portables, des applications personnalisées, des smartphones.
2- Présentation de la solution de stockage avec le SAN
Le SAN et une baie de stockage reliée à un réseau dédié en fibre optique. Les serveurs
sont connectés à ce réseau. Ils accèdent en mode blocs à l’espace de stockage de baie et l’espace
disque est évolutif.
Le SAN est un réseau dédié au stockage attaché aux réseaux de communication de
l'entreprise. Les ordinateurs ayant accès au SAN possèdent donc une interface réseau spécifique,
en plus de leur interface réseau traditionnelle. L'un des premiers intérêts du SAN est de ne pas
avoir à se préoccuper de faire évoluer la quantité de disques autrefois dévolus à un serveur
particulier ou de désallouer de l'espace non utilisé d'un serveur surdimensionné en espace disque.
3- Présentation de la solution de stockage avec le DAS
Le stockage DAS est un stockage numérique qui est directement connecté à un ordinateur
ou à un serveur. Dans un DAS, les disques de stockage sont attachés au serveur. La sauvegarde
se fait par blocs, et on ne peut pas partager les disques de stockage.
Le stockage DAS a été critiqué pour son inefficacité (le stockage en mode bloc ne peut
être partagé entre serveurs) et pour sa complexité d’administration (le stockage n'étant pas
mutualisé entre serveurs comme avec le SAN ou le NAS, il faut gérer autant d'espace de stockage
qu'il y a de serveurs).

22

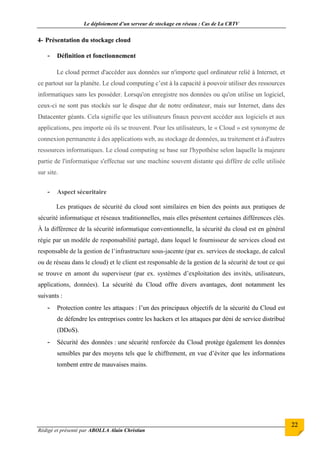

4- Présentation du stockage cloud
- Définition et fonctionnement
Le cloud permet d'accéder aux données sur n'importe quel ordinateur relié à Internet, et
ce partout sur la planète. Le cloud computing c’est à la capacité à pouvoir utiliser des ressources
informatiques sans les posséder. Lorsqu'on enregistre nos données ou qu'on utilise un logiciel,
ceux-ci ne sont pas stockés sur le disque dur de notre ordinateur, mais sur Internet, dans des
Datacenter géants. Cela signifie que les utilisateurs finaux peuvent accéder aux logiciels et aux
applications, peu importe où ils se trouvent. Pour les utilisateurs, le « Cloud » est synonyme de
connexion permanente à des applications web, au stockage de données, au traitement et à d'autres
ressources informatiques. Le cloud computing se base sur l'hypothèse selon laquelle la majeure
partie de l'informatique s'effectue sur une machine souvent distante qui diffère de celle utilisée
sur site.
- Aspect sécuritaire
Les pratiques de sécurité du cloud sont similaires en bien des points aux pratiques de
sécurité informatique et réseaux traditionnelles, mais elles présentent certaines différences clés.
À la différence de la sécurité informatique conventionnelle, la sécurité du cloud est en général
régie par un modèle de responsabilité partagé, dans lequel le fournisseur de services cloud est
responsable de la gestion de l’infrastructure sous-jacente (par ex. services de stockage, de calcul
ou de réseau dans le cloud) et le client est responsable de la gestion de la sécurité de tout ce qui
se trouve en amont du superviseur (par ex. systèmes d’exploitation des invités, utilisateurs,
applications, données). La sécurité du Cloud offre divers avantages, dont notamment les
suivants :
- Protection contre les attaques : l’un des principaux objectifs de la sécurité du Cloud est
de défendre les entreprises contre les hackers et les attaques par déni de service distribué
(DDoS).
- Sécurité des données : une sécurité renforcée du Cloud protège également les données
sensibles par des moyens tels que le chiffrement, en vue d’éviter que les informations
tombent entre de mauvaises mains.

23

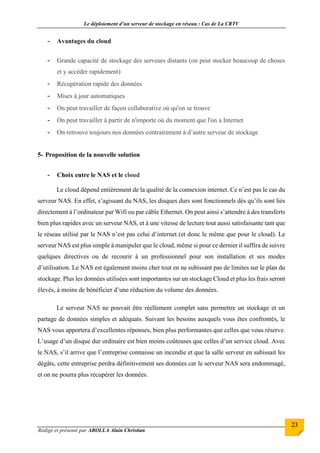

- Avantages du cloud
- Grande capacité de stockage des serveurs distants (on peut stocker beaucoup de choses
et y accéder rapidement)
- Récupération rapide des données
- Mises à jour automatiques
- On peut travailler de façon collaborative où qu'on se trouve
- On peut travailler à partir de n'importe où du moment que l'on a Internet
- On retrouve toujours nos données contrairement à d’autre serveur de stockage
5- Proposition de la nouvelle solution
- Choix entre le NAS et le cloud
Le cloud dépend entièrement de la qualité de la connexion internet. Ce n’est pas le cas du
serveur NAS. En effet, s’agissant du NAS, les disques durs sont fonctionnels dès qu’ils sont liés
directement à l’ordinateur par Wifi ou par câble Ethernet. On peut ainsi s’attendre à des transferts
bien plus rapides avec un serveur NAS, et à une vitesse de lecture tout aussi satisfaisante tant que
le réseau utilisé par le NAS n’est pas celui d’internet (et donc le même que pour le cloud). Le
serveur NAS est plus simple à manipuler que le cloud, même si pour ce dernier il suffira de suivre
quelques directives ou de recourir à un professionnel pour son installation et ses modes
d’utilisation. Le NAS est également moins cher tout en ne subissant pas de limites sur le plan du
stockage. Plus les données utilisées sont importantes sur un stockage Cloud et plus les frais seront
élevés, à moins de bénéficier d’une réduction du volume des données.
Le serveur NAS ne pouvait être réellement complet sans permettre un stockage et un
partage de données simples et adéquats. Suivant les besoins auxquels vous êtes confrontés, le
NAS vous apportera d’excellentes réponses, bien plus performantes que celles que vous réserve.
L’usage d’un disque dur ordinaire est bien moins coûteuses que celles d’un service cloud. Avec
le NAS, s’il arrive que l’entreprise connaisse un incendie et que la salle serveur en subissait les
dégâts, cette entreprise perdra définitivement ses données car le serveur NAS sera endommagé,
et on ne pourra plus récupérer les données.

24

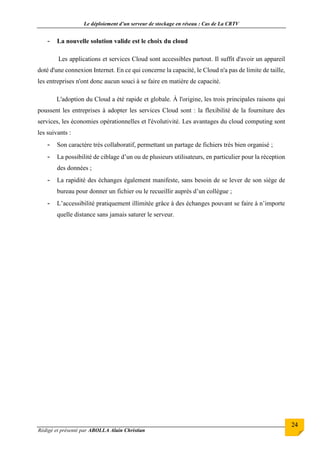

- La nouvelle solution valide est le choix du cloud
Les applications et services Cloud sont accessibles partout. Il suffit d'avoir un appareil
doté d'une connexion Internet. En ce qui concerne la capacité, le Cloud n'a pas de limite de taille,
les entreprises n'ont donc aucun souci à se faire en matière de capacité.
L'adoption du Cloud a été rapide et globale. À l'origine, les trois principales raisons qui
poussent les entreprises à adopter les services Cloud sont : la flexibilité de la fourniture des
services, les économies opérationnelles et l'évolutivité. Les avantages du cloud computing sont
les suivants :
- Son caractère très collaboratif, permettant un partage de fichiers très bien organisé ;
- La possibilité de ciblage d’un ou de plusieurs utilisateurs, en particulier pour la réception
des données ;
- La rapidité des échanges également manifeste, sans besoin de se lever de son siège de
bureau pour donner un fichier ou le recueillir auprès d’un collègue ;
- L’accessibilité pratiquement illimitée grâce à des échanges pouvant se faire à n’importe
quelle distance sans jamais saturer le serveur.

25

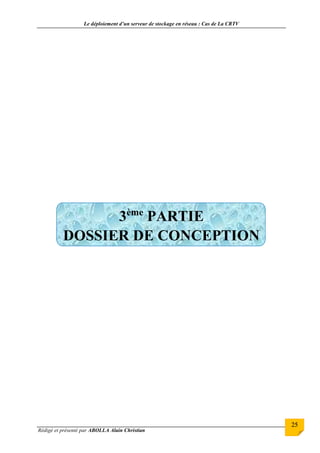

3ème
PARTIE
DOSSIER DE CONCEPTION

26

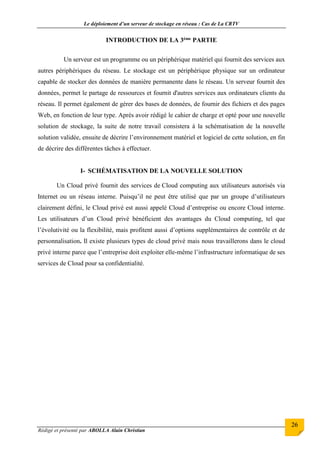

Un serveur est un programme ou un périphérique matériel qui fournit des services aux
autres périphériques du réseau. Le stockage est un périphérique physique sur un ordinateur
capable de stocker des données de manière permanente dans le réseau. Un serveur fournit des
données, permet le partage de ressources et fournit d'autres services aux ordinateurs clients du
réseau. Il permet également de gérer des bases de données, de fournir des fichiers et des pages
Web, en fonction de leur type. Après avoir rédigé le cahier de charge et opté pour une nouvelle
solution de stockage, la suite de notre travail consistera à la schématisation de la nouvelle
solution validée, ensuite de décrire l’environnement matériel et logiciel de cette solution, en fin
de décrire des différentes tâches à effectuer.
I- SCHÉMATISATION DE LA NOUVELLE SOLUTION
Un Cloud privé fournit des services de Cloud computing aux utilisateurs autorisés via
Internet ou un réseau interne. Puisqu’il ne peut être utilisé que par un groupe d’utilisateurs
clairement défini, le Cloud privé est aussi appelé Cloud d’entreprise ou encore Cloud interne.
Les utilisateurs d’un Cloud privé bénéficient des avantages du Cloud computing, tel que
l’évolutivité ou la flexibilité, mais profitent aussi d’options supplémentaires de contrôle et de
personnalisation. Il existe plusieurs types de cloud privé mais nous travaillerons dans le cloud
privé interne parce que l’entreprise doit exploiter elle-même l’infrastructure informatique de ses
services de Cloud pour sa confidentialité.

27

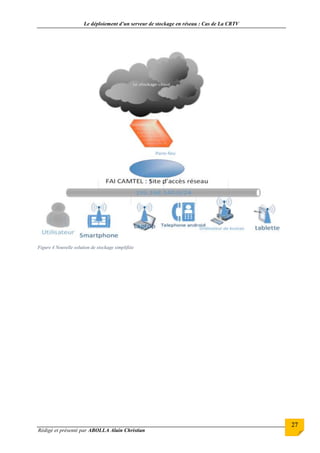

Figure 4 Nouvelle solution de stockage simplifiée

28

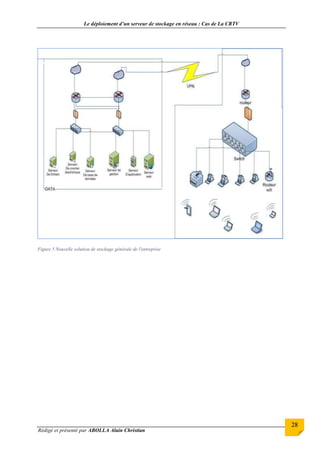

Figure 5 Nouvelle solution de stockage générale de l'entreprise

29
II-DESCRIPTION DE L’ENVIRONNEMENT MATÉRIEL ET LOGICIEL DE LA
SOLUTION CHOISIE

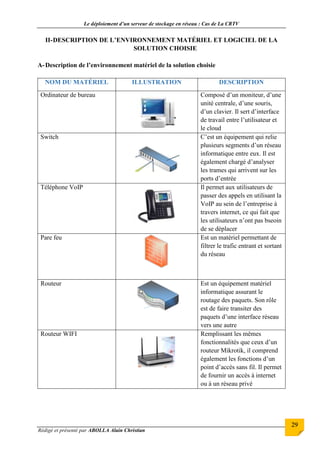

A-Description de l’environnement matériel de la solution choisie
NOM DU MATÉRIEL ILLUSTRATION DESCRIPTION
Ordinateur de bureau Composé d’un moniteur, d’une
unité centrale, d’une souris,
d’un clavier. Il sert d’interface
de travail entre l’utilisateur et
le cloud
Switch C’est un équipement qui relie
plusieurs segments d’un réseau
informatique entre eux. Il est
également chargé d’analyser
les trames qui arrivent sur les
ports d’entrée
Téléphone VoIP Il permet aux utilisateurs de
passer des appels en utilisant la
VoIP au sein de l’entreprise à
travers internet, ce qui fait que
les utilisateurs n’ont pas bseoin
de se déplacer
Pare feu Est un matériel permettant de
filtrer le trafic entrant et sortant
du réseau
Routeur Est un équipement matériel
informatique assurant le
routage des paquets. Son rôle
est de faire transiter des
paquets d’une interface réseau
vers une autre
Routeur WIFI Remplissant les mêmes
fonctionnalités que ceux d’un
routeur Mikrotik, il comprend
également les fonctions d’un
point d’accès sans fil. Il permet
de fournir un accès à internet
ou à un réseau privé

30
Ordinateur portable Est un appareil électronique
permettant de se connecter sur
réseau de l’entreprise à l’aide
d’un point d’accès wifi à
travers un serveur proxy
Imprimante C’est un équipement
informatique permettant
d’obtenir un document sur
papier. Il permet aux
impressions des documents.
Tablette Elle permet de se connecter au
réseau de l’entreprise à travers
une adresse web
Figure 6 Tableau de description de l'environnement matériel

31

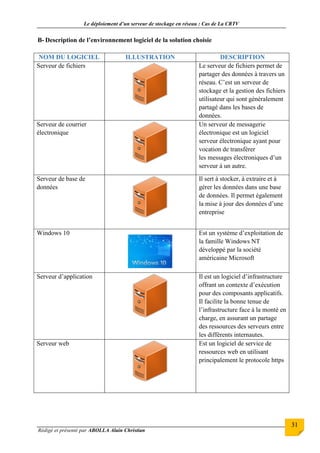

B- Description de l’environnement logiciel de la solution choisie
NOM DU LOGICIEL ILLUSTRATION DESCRIPTION
Serveur de fichiers Le serveur de fichiers permet de
partager des données à travers un
réseau. C’est un serveur de
stockage et la gestion des fichiers
utilisateur qui sont généralement
partagé dans les bases de
données.
Serveur de courrier
électronique
Un serveur de messagerie
électronique est un logiciel
serveur électronique ayant pour
vocation de transférer
les messages électroniques d’un
serveur à un autre.
Serveur de base de
données
Il sert à stocker, à extraire et à
gérer les données dans une base
de données. Il permet également
la mise à jour des données d’une
entreprise
Windows 10 Est un système d’exploitation de
la famille Windows NT
développé par la société
américaine Microsoft
Serveur d’application Il est un logiciel d’infrastructure
offrant un contexte d’exécution
pour des composants applicatifs.
Il facilite la bonne tenue de
l’infrastructure face à la monté en
charge, en assurant un partage
des ressources des serveurs entre
les différents internautes.
Serveur web Est un logiciel de service de
ressources web en utilisant
principalement le protocole https

32

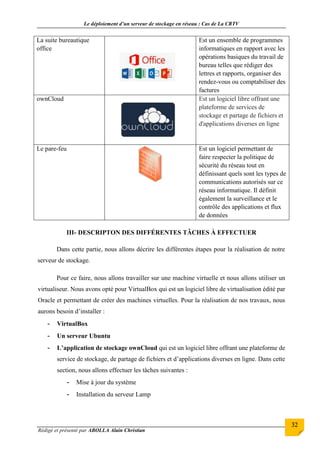

La suite bureautique
office
Est un ensemble de programmes
informatiques en rapport avec les
opérations basiques du travail de
bureau telles que rédiger des
lettres et rapports, organiser des
rendez-vous ou comptabiliser des
factures
ownCloud Est un logiciel libre offrant une
plateforme de services de
stockage et partage de fichiers et
d'applications diverses en ligne
Le pare-feu Est un logiciel permettant de
faire respecter la politique de
sécurité du réseau tout en
définissant quels sont les types de
communications autorisés sur ce
réseau informatique. Il définit
également la surveillance et le
contrôle des applications et flux
de données
III- DESCRIPTON DES DIFFÉRENTES TÂCHES À EFFECTUER
Dans cette partie, nous allons décrire les différentes étapes pour la réalisation de notre
serveur de stockage.
Pour ce faire, nous allons travailler sur une machine virtuelle et nous allons utiliser un
virtualiseur. Nous avons opté pour VirtualBox qui est un logiciel libre de virtualisation édité par
Oracle et permettant de créer des machines virtuelles. Pour la réalisation de nos travaux, nous
aurons besoin d’installer :
- VirtualBox
- Un serveur Ubuntu
- L’application de stockage ownCloud qui est un logiciel libre offrant une plateforme de
service de stockage, de partage de fichiers et d’applications diverses en ligne. Dans cette
section, nous allons effectuer les tâches suivantes :

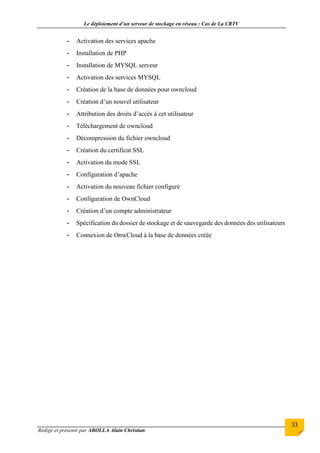

- Mise à jour du système
- Installation du serveur Lamp

33
- Activation des services apache
- Installation de PHP
- Installation de MYSQL serveur
- Activation des services MYSQL
- Création de la base de données pour owncloud
- Création d’un nouvel utilisateur
- Attribution des droits d’accès à cet utilisateur
- Téléchargement de owncloud
- Décompression du fichier owncloud
- Création du certificat SSL
- Activation du mode SSL
- Configuration d’apache
- Activation du nouveau fichier configuré
- Configuration de OwnCloud
- Création d’un compte administrateur
- Spécification du dossier de stockage et de sauvegarde des données des utilisateurs
- Connexion de OnwCloud à la base de données créée

34
4ème
PARTIE
DOSSIER DE RÉALISATION

35
La conception et la réalisation sont des maillons importants du déploiement d’un serveur
de stockage. La conception permet de définir et de spécifier les différents éléments constituant
ce serveur. Mais la réalisation est l’étape qui permet de reproduire concrètement les différents
objets issus de la conception et de donner vie au système automatique. Il sera question pour nous
tout au long de cette partie de présenter le déploiement d’un serveur de stockage, les outils qui
vont permettre de réaliser ce serveur, de virtualiser ce serveur à travers VirtualBox, les
applications de stockage de ce serveur cloud, les résultats obtenus et quelques commentaires.
I- MISE EN ŒUVRE DES DIFFÉRENTES TÂCHES À EFFECTUER DURANT CE
TRAVAIL
A-Installation d’Ubuntu dans VirtualBox
1- Utilisation du fichier d’installation de VirtualBox

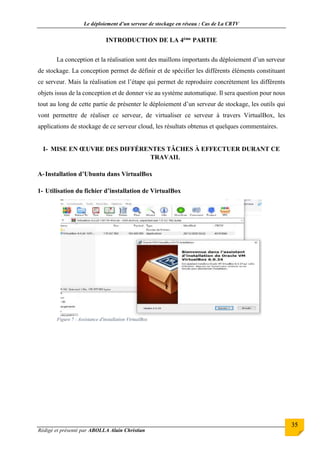

Figure 7 : Assistance d'installation VirtualBox

36
2- Création d’une machine virtuelle Ubuntu

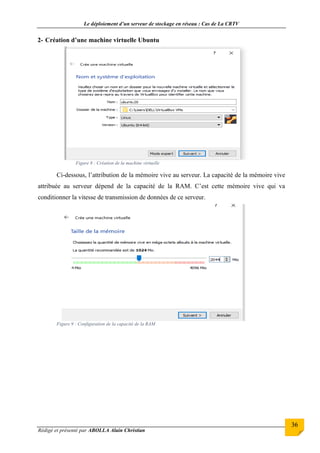

Figure 8 : Création de la machine virtuelle
Ci-dessous, l’attribution de la mémoire vive au serveur. La capacité de la mémoire vive
attribuée au serveur dépend de la capacité de la RAM. C’est cette mémoire vive qui va
conditionner la vitesse de transmission de données de ce serveur.
Figure 9 : Configuration de la capacité de la RAM

37

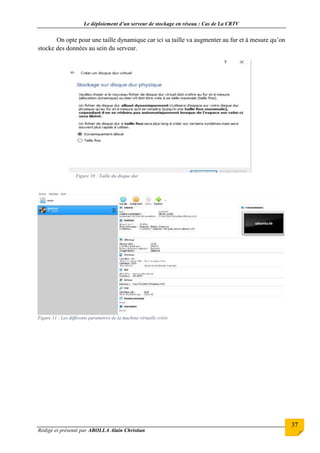

On opte pour une taille dynamique car ici sa taille va augmenter au fur et à mesure qu’on
stocke des données au sein du serveur.
Figure 10 : Taille du disque dur
Figure 11 : Les différents paramètres de la machine virtuelle créée

38
B- Installation du serveur Ubuntu

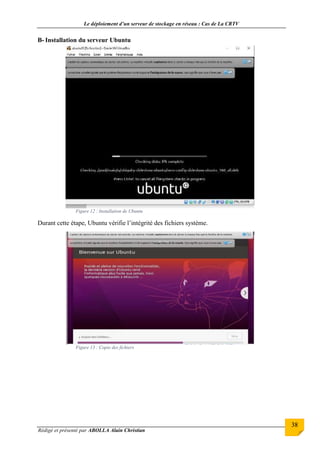

Figure 12 : Installation de Ubuntu
Durant cette étape, Ubuntu vérifie l’intégrité des fichiers système.
Figure 13 : Copie des fichiers

39

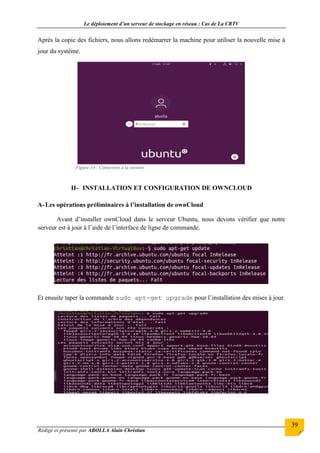

Après la copie des fichiers, nous allons redémarrer la machine pour utiliser la nouvelle mise à
jour du système.
Figure 14 : Connexion à la session
II- INSTALLATION ET CONFIGURATION DE OWNCLOUD
A-Les opérations préliminaires à l’installation de ownCloud
Avant d’installer ownCloud dans le serveur Ubuntu, nous devons vérifier que notre
serveur est à jour à l’aide de l’interface de ligne de commande.
Et ensuite taper la commande sudo apt-get upgrade pour l’installation des mises à jour.

40

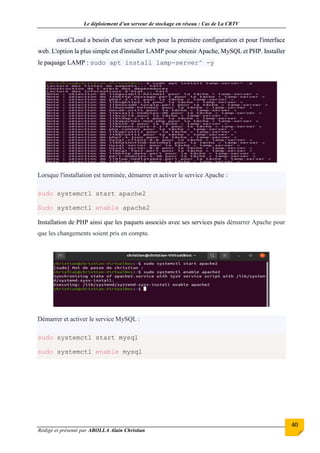

ownCLoud a besoin d'un serveur web pour la première configuration et pour l'interface
web. L'option la plus simple est d'installer LAMP pour obtenir Apache, MySQL et PHP. Installer
le paquage LAMP : sudo apt install lamp-server^ -y
Lorsque l'installation est terminée, démarrer et activer le service Apache :
sudo systemctl start apache2
Sudo systemctl enable apache2
Installation de PHP ainsi que les paquets associés avec ses services puis démarrer Apache pour
que les changements soient pris en compte.
Démarrer et activer le service MySQL :
sudo systemctl start mysql
sudo systemctl enable mysql

41

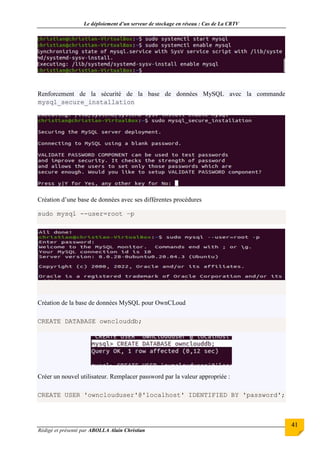

Renforcement de la sécurité de la base de données MySQL avec la commande
mysql_secure_installation
Création d’une base de données avec ses différentes procédures
sudo mysql --user=root –p
Création de la base de données MySQL pour OwnCLoud
CREATE DATABASE ownclouddb;
Créer un nouvel utilisateur. Remplacer password par la valeur appropriée :
CREATE USER 'ownclouduser'@'localhost' IDENTIFIED BY 'password';

42
Attribution des droits nécessaire à ce nouvel utilisateur

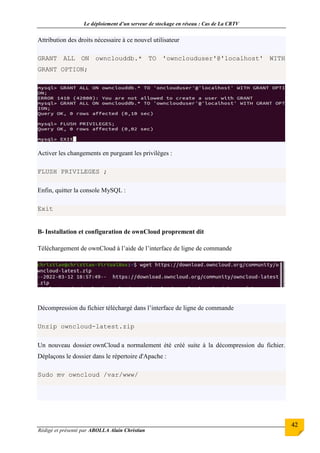

GRANT ALL ON ownclouddb.* TO 'ownclouduser'@'localhost' WITH
GRANT OPTION;
Activer les changements en purgeant les privilèges :
FLUSH PRIVILEGES ;
Enfin, quitter la console MySQL :
Exit
B- Installation et configuration de ownCloud proprement dit
Téléchargement de ownCloud à l’aide de l’interface de ligne de commande
Décompression du fichier téléchargé dans l’interface de ligne de commande
Unzip owncloud-latest.zip
Un nouveau dossier ownCloud a normalement été créé suite à la décompression du fichier.
Déplaçons le dossier dans le répertoire d'Apache :
Sudo mv owncloud /var/www/

43
Changer le propriétaire du dossier pour l'utilisateur www-data :
sudo chown -R www-data: /var/www/owncloud
C-Création du certificat SSL

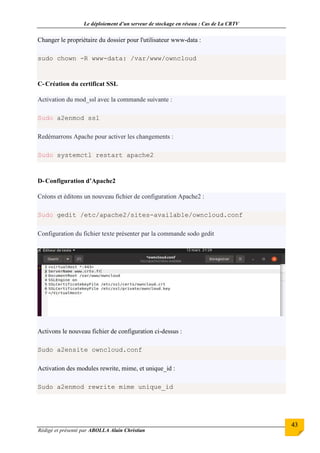

Activation du mod_ssl avec la commande suivante :
Sudo a2enmod ssl
Redémarrons Apache pour activer les changements :
Sudo systemctl restart apache2
D-Configuration d’Apache2
Créons et éditons un nouveau fichier de configuration Apache2 :
Sudo gedit /etc/apache2/sites-available/owncloud.conf
Configuration du fichier texte présenter par la commande sodo gedit
Activons le nouveau fichier de configuration ci-dessus :
Sudo a2ensite owncloud.conf
Activation des modules rewrite, mime, et unique_id :
Sudo a2enmod rewrite mime unique_id

44
Redémarrons le serveur Apache pour activer les changements des différentes configurations
effectuer ci-dessus à l’aide de la commande :
Sudo systemctl restart apache2
E- Configuration de ownCloud
Une fois qu'Apache, PHP, MySQl et ownCloud sont installés, la dernière étape consiste
à configurer ownCLoud. Cette configuration se fait par l'interface web d'ownCloud. Étantdonné
que tout a été correctement configuré, nous devrions pouvoir accéder à l'interface web par notre
adresse suivante : https://localhost/owncloud
Nous aurons l’interface suivante :
Création du compte administrateur : nom et mot de passe
Figure 15 : Configuration du compte admin

45
Spécification du dossier dans lequel les données des données des utilisateurs doivent être
sauvegardées.
Après avoir renseigné toutes ces informations, nous allons cliquer sur Finish, d’où la fin de cette
configuration. Nous serons alors redirigés vers l’instance ownCloud suivante.

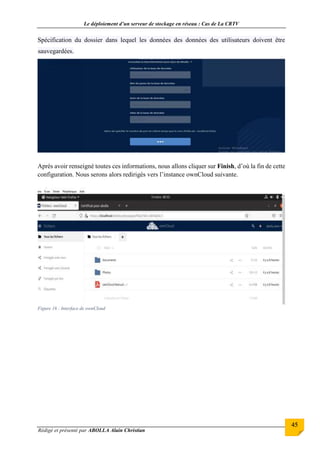

Figure 16 : Interface de ownCloud

46
5ème
PARTIE
MANUEL D’UTILISATION

47

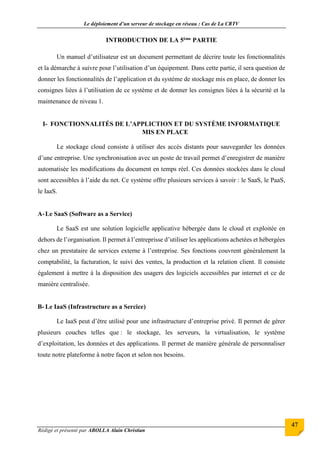

Un manuel d’utilisateur est un document permettant de décrire toute les fonctionnalités
et la démarche à suivre pour l’utilisation d’un équipement. Dans cette partie, il sera question de
donner les fonctionnalités de l’application et du système de stockage mis en place, de donner les
consignes liées à l’utilisation de ce système et de donner les consignes liées à la sécurité et la
maintenance de niveau 1.
I- FONCTIONNALITÉS DE L’APPLICTION ET DU SYSTÈME INFORMATIQUE
MIS EN PLACE
Le stockage cloud consiste à utiliser des accès distants pour sauvegarder les données
d’une entreprise. Une synchronisation avec un poste de travail permet d’enregistrer de manière
automatisée les modifications du document en temps réel. Ces données stockées dans le cloud
sont accessibles à l’aide du net. Ce système offre plusieurs services à savoir : le SaaS, le PaaS,
le IaaS.
A-Le SaaS (Software as a Service)
Le SaaS est une solution logicielle applicative hébergée dans le cloud et exploitée en
dehors de l’organisation. Il permet à l’entreprisse d’utiliser les applications achetées et hébergées
chez un prestataire de services externe à l’entreprise. Ses fonctions couvrent généralement la
comptabilité, la facturation, le suivi des ventes, la production et la relation client. Il consiste
également à mettre à la disposition des usagers des logiciels accessibles par internet et ce de
manière centralisée.
B- Le IaaS (Infrastructure as a Sercice)
Le IaaS peut d’être utilisé pour une infrastructure d’entreprise privé. Il permet de gérer
plusieurs couches telles que : le stockage, les serveurs, la virtualisation, le système
d’exploitation, les données et des applications. Il permet de manière générale de personnaliser
toute notre plateforme à notre façon et selon nos besoins.

48
C-Le PaaS (Platform as a Service)
Les offres PaaS incluent la création, le déploiement et la mise à jour rapide des logiciels.
Ces services comprennent en outre la gestion des services web, la participation des développeurs,
l’intégration de Datacenter et la protection des services informatiques.
II-CONSIGNES LIÉES À L’UTILISATION DU SYSTÈME
A-Utilisation du cloud
Le stockage cloud consiste à utiliser des serveurs distants accessibles via Internet pour
sauvegarder les données de l'entreprise. Une synchronisation avec les postes de travail permet
d'enregistrer de manière automatisée les modifications de documents en temps réel.
Figure 17 : Utilisation du cloud
B- Enregistrement des données dans le cloud
Choisissez les fichiers que vous voulez sauvegarder en les sélectionnant via l'explorateur
de fichiers du logiciel. Dans Destination, cliquez à droite sur l'icône du répertoire pour choisir
où vous désirez effectuer la sauvegarde. Cliquer sur Service du stockage en nuage puis sur
Ajouter le service du stockage en nuage.

49

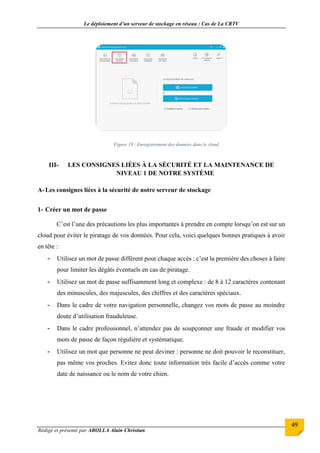

Figure 18 : Enregistrement des données dans le cloud
III- LES CONSIGNES LIÉES À LA SÉCURITÉ ET LA MAINTENANCE DE
NIVEAU 1 DE NOTRE SYSTÈME
A-Les consignes liées à la sécurité de notre serveur de stockage
1- Créer un mot de passe
C’est l’une des précautions les plus importantes à prendre en compte lorsqu’on est sur un
cloud pour éviter le piratage de vos données. Pour cela, voici quelques bonnes pratiques à avoir
en tête :
- Utilisez un mot de passe différent pour chaque accès : c’est la première des choses à faire
pour limiter les dégâts éventuels en cas de piratage.
- Utilisez un mot de passe suffisamment long et complexe : de 8 à 12 caractères contenant
des minuscules, des majuscules, des chiffres et des caractères spéciaux.
- Dans le cadre de votre navigation personnelle, changez vos mots de passe au moindre
doute d’utilisation frauduleuse.
- Dans le cadre professionnel, n’attendez pas de soupçonner une fraude et modifier vos
mots de passe de façon régulière et systématique.
- Utilisez un mot que personne ne peut deviner : personne ne doit pouvoir le reconstituer,
pas même vos proches. Evitez donc toute information très facile d’accès comme votre
date de naissance ou le nom de votre chien.

50

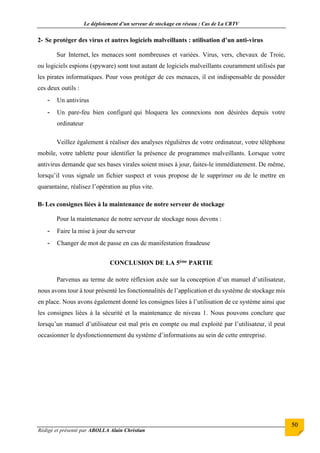

2- Se protéger des virus et autres logiciels malveillants : utilisation d’un anti-virus
Sur Internet, les menaces sont nombreuses et variées. Virus, vers, chevaux de Troie,
ou logiciels espions (spyware) sont tout autant de logiciels malveillants couramment utilisés par
les pirates informatiques. Pour vous protéger de ces menaces, il est indispensable de posséder
ces deux outils :
- Un antivirus
- Un pare-feu bien configuré qui bloquera les connexions non désirées depuis votre
ordinateur
Veillez également à réaliser des analyses régulières de votre ordinateur, votre téléphone
mobile, votre tablette pour identifier la présence de programmes malveillants. Lorsque votre
antivirus demande que ses bases virales soient mises à jour, faites-le immédiatement. De même,
lorsqu’il vous signale un fichier suspect et vous propose de le supprimer ou de le mettre en
quarantaine, réalisez l’opération au plus vite.
B- Les consignes liées à la maintenance de notre serveur de stockage
Pour la maintenance de notre serveur de stockage nous devons :
- Faire la mise à jour du serveur
- Changer de mot de passe en cas de manifestation fraudeuse
CONCLUSION DE LA 5ème PARTIE
Parvenus au terme de notre réflexion axée sur la conception d’un manuel d’utilisateur,
nous avons tour à tour présenté les fonctionnalités de l’application et du système de stockage mis
en place. Nous avons également donné les consignes liées à l’utilisation de ce système ainsi que
les consignes liées à la sécurité et la maintenance de niveau 1. Nous pouvons conclure que
lorsqu’un manuel d’utilisateur est mal pris en compte ou mal exploité par l’utilisateur, il peut
occasionner le dysfonctionnement du système d’informations au sein de cette entreprise.

51
CONCLUSION GÉNÉRALE
Parvenus au terme de notre réflexion axée sur le déploiement d’un serveur de stockage
en réseau au sein de la CRTV, nous avons présenté un aperçu de l’infrastructure réseau de
l’entreprise de la CRTV. Nous pouvons conclure que non seulement ce stage nous a permis de
mettre en pratique nos connaissances théoriques acquises durant l’année académique, mais nous
a également permis de nous confronter aux difficultés réelles du monde de l’emploi. Nous
gardons de ce stage un excellent souvenir. Il constitue désormais une expérience professionnelle
valorisante et encourageante pour notre avenir. Nous pensons que cette expérience en entreprise
nous a offert aussi une bonne préparation à notre insertion professionnelle car elle aura été
enrichissante et complète, et nous conforte dans notre désir d’exercer comme ingénieur dans le
domaine de l’informatique.
Vu les services offerts par le cloud, pour que le stockage de données soit effectif, il faudra
au minimum maitriser la notion de serveur de stockage. A cet effet, nous avons pu constater les
avantages apportés par ce système dans une entreprise. Comme toute innovation technologique
qui se respecte, la communication unifiée par la simplification du travail est également d’un
intérêt économique. Les entreprises après avoir émis un certain nombre de doutes sur la qualité
de services sont désormais convaincues de la plus grande maturité technologique des solutions
proposées sur le marché. Qu'il s'agisse d'entreprise mono site ou multi sites, les sondages
montrent que le phénomène de migration vers les systèmes de communication unifiée cloud en
entreprise est actuellement engagé.

52
ANNEXES

53
BIBLIOGRAPHIE
 Cours de rédaction réseau de Mr EKANY
 Cours d’UML de monsieur LEKOA
 Cours de programmation de monsieur ZINGUY

54
WEBOGRAPHIE
MICROSOFT OFFICIAL COURSE (MOC) UNCLOUD SERVER
GOOGLE
www.openclassroom.com
https://doc.ubuntu-fr.org
www .google.com
www.youtube.com

55

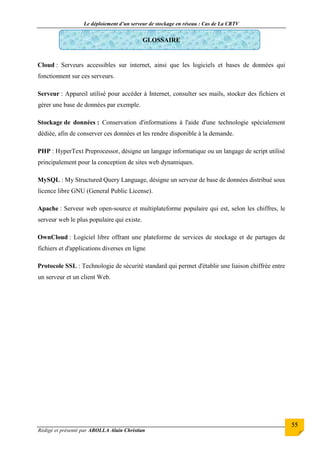

GLOSSAIRE
Cloud : Serveurs accessibles sur internet, ainsi que les logiciels et bases de données qui
fonctionnent sur ces serveurs.
Serveur : Appareil utilisé pour accéder à Internet, consulter ses mails, stocker des fichiers et
gérer une base de données par exemple.
Stockage de données : Conservation d'informations à l'aide d'une technologie spécialement
dédiée, afin de conserver ces données et les rendre disponible à la demande.
PHP : HyperText Preprocessor, désigne un langage informatique ou un langage de script utilisé
principalement pour la conception de sites web dynamiques.
MySQL : My Structured Query Language, désigne un serveur de base de données distribué sous
licence libre GNU (General Public License).
Apache : Serveur web open-source et multiplateforme populaire qui est, selon les chiffres, le
serveur web le plus populaire qui existe.
OwnCloud : Logiciel libre offrant une plateforme de services de stockage et de partages de
fichiers et d'applications diverses en ligne
Protocole SSL : Technologie de sécurité standard qui permet d'établir une liaison chiffrée entre
un serveur et un client Web.

56
TABLE DES MATIÈRES
SOMMAIRE.................................................................................................................................ii
DÉDICACE .................................................................................................................................iii
REMERCIEMENTS....................................................................................................................iv
RÉSUMÉ......................................................................................................................................v
ABSTRACT ................................................................................................................................vi
ABRÉVIATIONS.......................................................................................................................vii
LISTE DES FIGURES ..............................................................................................................viii
LISTE DES TABLEAUX ...........................................................................................................ix
INTRODUCTION GÉNÉRALE..................................................................................................1
1ère
PARTIE ..................................................................................................................................2
RAPPORT D’INSERTION..........................................................................................................2
INTRODUCTION DE LA 1ère
PARTIE ......................................................................................3
I- PRÉSENTATION DU CADRE DE STAGE ...........................................................................3
A- Présentation générale de la CRTV ......................................................................................3
1- Historique de la CRTV.....................................................................................................3
2- Missions de la CRTV .......................................................................................................4
3- Chaines thématiques.........................................................................................................5
4- Chaines proximité.............................................................................................................5
5- Antennes...........................................................................................................................5
6- Organigramme de la CRTV ............................................................................................. 6
7- Plan de localisation de la CRTV ......................................................................................7
B- Présentation de la Division du Système d’Information (DSI).............................................8
1- Les unités de la DSI..........................................................................................................8
2- Les missions de la DSI .....................................................................................................8
C- Présentation de l’Unité Opérations Réseau (UOR) ............................................................. 9
D- Présentation du déroulement du stage ...............................................................................10
II- PRÉSENTATION DU THÈME DE STAGE........................................................................11
A- Contexte.......................................................................................................................11
B- Problématique ..............................................................................................................11
CONCLUSION DE LA 1ère
PARTIE.........................................................................................12

57
2ème
PARTIE............................................................................................................................... 13
CAHIER DES CHARGES .........................................................................................................13
INTRODUCTION DE LA 2ème
PARTIE...................................................................................14
I- LISTE DES PERSONNES AYANT PARTICIPÉ ET LEUR FONCTIONS....................14
II- ÉTUDE DE L’EXISTANT ................................................................................................ 15
A- Recueil de l’existant.....................................................................................................15
1- Les équipements.......................................................................................................15
2- Les supports d’interconnexion .................................................................................18
3- Les logiciels utilisés à la CRTV...............................................................................18
4- Topologie du stockage des données existant............................................................ 19
B- Analyse critique de l’existant.......................................................................................19
C- Étude des différentes solutions ....................................................................................19
1- Présentation de la solution de stockage avec le NAS...............................................20
2- Présentation de la solution de stockage avec le SAN...............................................21
3- Présentation de la solution de stockage avec le DAS...............................................21
4- Présentation du stockage cloud ................................................................................22
5- Proposition de la nouvelle solution..........................................................................23
3ème
PARTIE............................................................................................................................... 25
DOSSIER DE CONCEPTION...................................................................................................25
PARTIE...................................................................................26
I- SCHÉMATISATION DE LA NOUVELLE SOLUTION .................................................26
II- DESCRIPTION DE L’ENVIRONNEMENT MATÉRIEL ET LOGICIEL DE LA
SOLUTION CHOISIE ...............................................................................................................29
A- Description de l’environnement matériel de la solution choisie..................................29
B- Description de l’environnement logiciel de la solution choisie...................................31
III- DESCRIPTON DES DIFFÉRENTES TÂCHES À EFFECTUER.................................32
4ème
PARTIE............................................................................................................................... 34
DOSSIER DE RÉALISATION..................................................................................................34
PARTIE...................................................................................35
I- MISE EN ŒUVRE DES DIFFÉRENTES TÂCHES À EFFECTUER DURANT CE
TRAVAIL...................................................................................................................................35
A- Installation d’Ubuntu dans VirtualBox........................................................................35
1- Utilisation du fichier d’installation de VirtualBox...................................................35
2- Création d’une machine virtuelle Ubuntu ................................................................ 36

58
B- Installation du serveur Ubuntu.....................................................................................38
II- INSTALLATION ET CONFIGURATION DE OWNCLOUD.........................................39
A- Les opérations préliminaires à l’installation de ownCloud..........................................39
B- Installation et configuration de ownCloud proprement dit..........................................42
C- Création du certificat SSL............................................................................................ 43
D- Configuration d’Apache2............................................................................................. 43
E- Configuration de ownCloud.........................................................................................44
5ème
PARTIE............................................................................................................................... 46
MANUEL D’UTILISATION.....................................................................................................46
PARTIE...................................................................................47
I- FONCTIONNALITÉS DE L’APPLICTION ET DU SYSTÈME INFORMATIQUE MIS
EN PLACE .................................................................................................................................47
A- Le SaaS (Software as a Service) ..................................................................................47
B- Le IaaS (Infrastructure as a Sercice)............................................................................47
C- Le PaaS (Platform as a Service)...................................................................................48
II- CONSIGNES LIÉES À L’UTILISATION DU SYSTÈME ..............................................48
A- Utilisation du cloud......................................................................................................48
B- Enregistrement des données dans le cloud...................................................................48
III- LES CONSIGNES LIÉES À LA SÉCURITÉ ET LA MAINTENANCE DE NIVEAU 1
DE NOTRE SYSTÈME .............................................................................................................49
A- Les consignes liées à la sécurité de notre serveur de stockage....................................49
1- Créer un mot de passe .............................................................................................. 49
2- Se protéger des virus et autres logiciels malveillants : utilisation d’un anti-virus...50
B- Les consignes liées à la maintenance de notre serveur de stockage ............................ 50
CONCLUSION DE LA 5ème
PARTIE .......................................................................................50
CONCLUSION GÉNÉRALE ....................................................................................................51
ANNEXES..................................................................................................................................52
BIBLIOGRAPHIE......................................................................................................................53
WEBOGRAPHIE .......................................................................................................................54
GLOSSAIRE .............................................................................................................................. 55
TABLE DES MATIÈRES..........................................................................................................56

RAPPORT DE STAGE SSI - Copie.pdf

Contenu connexe

Tendances

RAPPORT DE STAGE SSI - Copie.pdf
