- 1. MI IV 110B1 Décoder et interpréter le dossier technique d'un système de production Maintenance industrielle Niveau IV CAFOC - GIP de l’académie de Lyon - 39, rue Pierre Baizet - CP201 - 69336 Lyon cedex 09 04 72 19 80 21 04 78 47 27 11 - gipal-cafoc@ac-lyon.fr

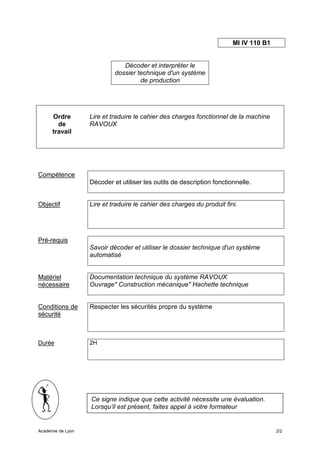

- 2. MI IV 110B1 Décoder et interpréter le dossier technique d'un système de production Ordre Lire et traduire le cahier des charges fonctionnel de la machine de RAVOUX travail Compétence Décoder et utiliser les outils de description fonctionnelle. Objectif Lire et traduire le cahier des charges du produit fini. Pré-requis Savoir décoder et utiliser le dossier technique d'un système automatisé Matériel Documentation technique du système RAVOUX nécessaire Ouvrage" Construction mécanique" Hachette technique Conditions de Respecter les sécurités propre du système sécurité Durée 2H Ce signe indique que cette activité nécessite une évaluation. Lorsqu’il est présent, faites appel à votre formateur Académie de Lyon 2/2

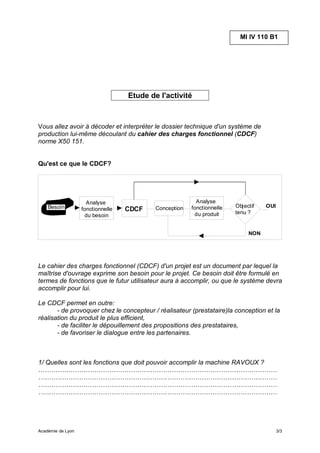

- 3. MI IV 110B1 Etude de l'activité Vous allez avoir à décoder et interpréter le dossier technique d'un système de production lui-même découlant du cahier des charges fonctionnel (CDCF) norme X50 151. Qu'est ce que le CDCF? Analyse Analyse Besoin Conception fonctionnelle Objectif OUI fonctionnelle CDCF tenu ? du besoin du produit NON Le cahier des charges fonctionnel (CDCF) d'un projet est un document par lequel la maîtrise d'ouvrage exprime son besoin pour le projet. Ce besoin doit être formulé en termes de fonctions que le futur utilisateur aura à accomplir, ou que le système devra accomplir pour lui. Le CDCF permet en outre: - de provoquer chez le concepteur / réalisateur (prestataire)la conception et la réalisation du produit le plus efficient, - de faciliter le dépouillement des propositions des prestataires, - de favoriser le dialogue entre les partenaires. 1/ Quelles sont les fonctions que doit pouvoir accomplir la machine RAVOUX ? ………………………………………………………………………………………………… ………………………………………………………………………………………………… ………………………………………………………………………………………………… ………………………………………………………………………………………………… Académie de Lyon 3/3
- 4. MI IV 110B1 2/ Dans le CDCF quel rôle occupe le demandeur? ………………………………………………………………………………………………….. ………………………………………………………………………………………………….. ………………………………………………………………………………………………….. ………………………………………………………………………………………………….. 3/ Comment est-il impliqué dans le CDCF? ………………………………………………………………………………………………… ………………………………………………………………………………………………… ………………………………………………………………………………………………… ………………………………………………………………………………………………… 4/ Dans le CDCF quel rôle occupe le concepteur? ………………………………………………………………………………………………… ………………………………………………………………………………………………… ………………………………………………………………………………………………… ………………………………………………………………………………………………… 5/ Comment est-il impliqué dans le CDCF? ………………………………………………………………………………………………… ………………………………………………………………………………………………… ………………………………………………………………………………………………… ………………………………………………………………………………………………… 6/ Quels éléments constitutifs doit contenir le CDCF ? ………………………………………………………………………………………………… ………………………………………………………………………………………………… ………………………………………………………………………………………………… ………………………………………………………………………………………………… 7/ Dans le cas de la machine RAVOUX,quelles sont les expressions fonctionnelles du besoin? ………………………………………………………………………………………………… ………………………………………………………………………………………………… ………………………………………………………………………………………………… ………………………………………………………………………………………………… ………………………………………………………………………………………………… 8/ Quel est le rôle du cadre de réponse dans le CDCF? ………………………………………………………………………………………………… ………………………………………………………………………………………………… ………………………………………………………………………………………………… …………………………………………………………………………………………………. Académie de Lyon 4/4

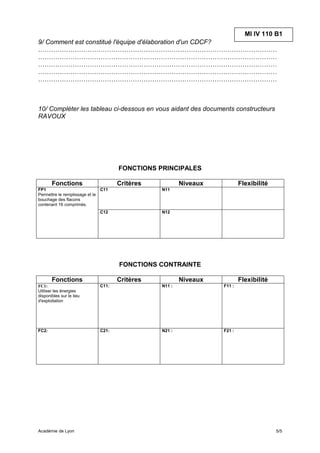

- 5. MI IV 110B1 9/ Comment est constitué l'équipe d'élaboration d'un CDCF? ………………………………………………………………………………………………… ………………………………………………………………………………………………… ………………………………………………………………………………………………… ………………………………………………………………………………………………… ………………………………………………………………………………………………… 10/ Compléter les tableau ci-dessous en vous aidant des documents constructeurs RAVOUX FONCTIONS PRINCIPALES Fonctions Critères Niveaux Flexibilité FP1 C11 N11 Permettre le remplissage et le bouchage des flacons contenant 16 comprimés. C12 N12 FONCTIONS CONTRAINTE Fonctions Critères Niveaux Flexibilité FC1: C11: N11 : F11 : Utiliser les énergies disponibles sur le lieu d'exploitation FC2: C21: N21 : F21 : Académie de Lyon 5/5
- 6. MI IV 110B1 Décoder et interpréter le dossier technique d'un système de production Fiche de synthèse En réalisant ce dossier ,j'ai appris: 1/ Comment était établi le cahier des charges d'un système de production. 2/ Quelles fonctions doivent être prises en compte pour le réaliser . 3/Par quelles personnes il était établi. Académie de Lyon 6/6
