- 1. ACTIVITÉS PRATIQUES FOLIO 1/2 DE MAINTENANCE Durée SYSTEME : EXTRUDICC 2H Type d’activité Titre : Tache pratique N° B1V. 2 Habilitation Problématique Dans le cadre d’un contrôle de fonctionnement du système, on vous demande de procéder à une mesure d’intensité du moteur M1.

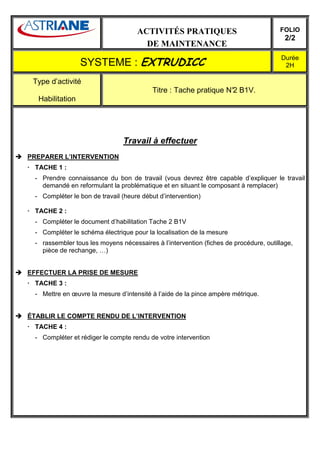

- 2. ACTIVITÉS PRATIQUES FOLIO 2/2 DE MAINTENANCE Durée SYSTEME : EXTRUDICC 2H Type d’activité Titre : Tache pratique N° B1V. 2 Habilitation Travail à effectuer PREPARER L’INTERVENTION TACHE 1 : - Prendre connaissance du bon de travail (vous devrez être capable d’expliquer le travail demandé en reformulant la problématique et en situant le composant à remplacer) - Compléter le bon de travail (heure début d’intervention) TACHE 2 : - Compléter le document d’habilitation Tache 2 B1V - Compléter le schéma électrique pour la localisation de la mesure - rassembler tous les moyens nécessaires à l’intervention (fiches de procédure, outillage, pièce de rechange, …) EFFECTUER LA PRISE DE MESURE TACHE 3 : - Mettre en œuvre la mesure d’intensité à l’aide de la pince ampère métrique. ÉTABLIR LE COMPTE RENDU DE L’INTERVENTION TACHE 4 : - Compléter et rédiger le compte rendu de votre intervention

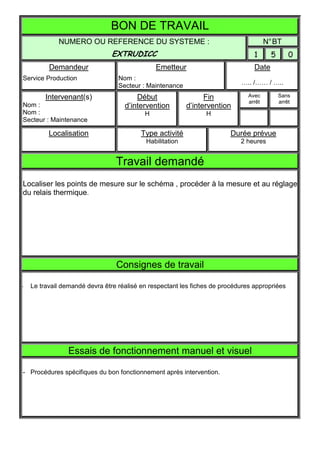

- 3. BON DE TRAVAIL NUMERO OU REFERENCE DU SYSTEME : N° BT EXTRUDICC 1 5 0 Demandeur Emetteur Date Service Production Nom : Secteur : Maintenance ….. /…… / ….. Intervenant(s) Début Fin Avec Sans arrêt arrêt Nom : d’intervention d’intervention Nom : H H Secteur : Maintenance Localisation Type activité Durée prévue Habilitation 2 heures Travail demandé Localiser les points de mesure sur le schéma , procéder à la mesure et au réglage du relais thermique. Consignes de travail - Le travail demandé devra être réalisé en respectant les fiches de procédures appropriées Essais de fonctionnement manuel et visuel - Procédures spécifiques du bon fonctionnement après intervention.

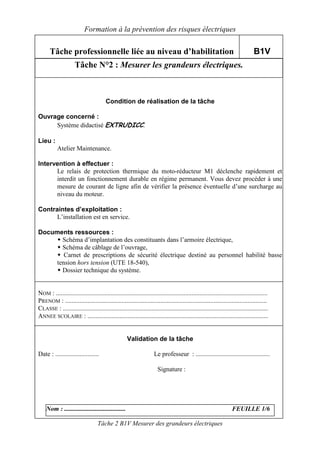

- 4. Formation à laprévention des risques électriques Tâche professionnelle liée au niveau d’habilitation B1V Tâche N°2 : Mesurer les grandeurs électriques. Condition de réalisation de la tâche Ouvrage concerné : Système didactisé EXTRUDICC. Lieu : Atelier Maintenance. Intervention à effectuer : Le relais de protection thermique du moto-réducteur M1 déclenche rapidement et interdit un fonctionnement durable en régime permanent. Vous devez procéder à une mesure de courant de ligne afin de vérifier la présence éventuelle d’une surcharge au niveau du moteur. Contraintes d’exploitation : L’installation est en service. Documents ressources : Schéma d’implantation des constituants dans l’armoire électrique, Schéma de câblage de l’ouvrage, Carnet de prescriptions de sécurité électrique destiné au personnel habilité basse tension hors tension (UTE 18-540), Dossier technique du système. NOM : ................................................................................................................................... PRENOM : ............................................................................................................................. CLASSE : ............................................................................................................................... ANNEE SCOLAIRE : ................................................................................................................ Validation de la tâche Date : ........................... Le professeur : .............................................. Signature : Nom : ...................................... FEUILLE 1/6 Tâche 2 B1V Mesurer des grandeurs électriques

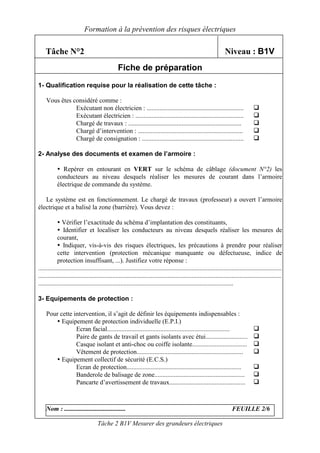

- 5. Formation à laprévention des risques électriques Tâche N°2 Niveau : B1V Fiche de préparation 1- Qualification requise pour la réalisation de cette tâche : Vous êtes considéré comme : Exécutant non électricien : ............................................................ Exécutant électricien : ................................................................... Chargé de travaux : ...................................................................... Chargé d’intervention : ................................................................. Chargé de consignation : ............................................................... 2- Analyse des documents et examen de l’armoire : Repérer en entourant en VERT sur le schéma de câblage (document N°2) les conducteurs au niveau desquels réaliser les mesures de courant dans l’armoire électrique de commande du système. Le système est en fonctionnement. Le chargé de travaux (professeur) a ouvert l’armoire électrique et a balisé la zone (barrière). Vous devez : Vérifier l’exactitude du schéma d’implantation des constituants, Identifier et localiser les conducteurs au niveau desquels réaliser les mesures de courant, Indiquer, vis-à-vis des risques électriques, les précautions à prendre pour réaliser cette intervention (protection mécanique manquante ou défectueuse, indice de protection insuffisant, ...). Justifiez votre réponse : ....................................................................................................................................................... ....................................................................................................................................................... ......................................................................................................................... 3- Equipements de protection : Pour cette intervention, il s’agit de définir les équipements indispensables : Equipement de protection individuelle (E.P.I.) Ecran facial............................................................................ Paire de gants de travail et gants isolants avec étui.......................... Casque isolant et anti-choc ou coiffe isolante.................................. Vêtement de protection.................................................................. Equipement collectif de sécurité (E.C.S.) Ecran de protection....................................................................... Banderole de balisage de zone........................................................ Pancarte d’avertissement de travaux............................................... Nom : ...................................... FEUILLE 2/6 Tâche 2 B1V Mesurer des grandeurs électriques

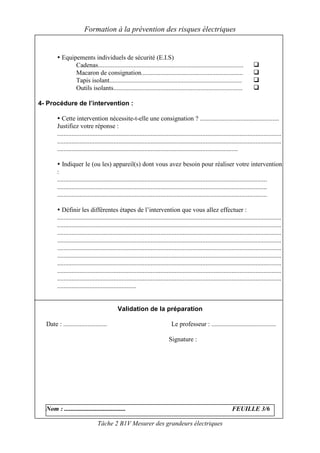

- 6. Formation à laprévention des risques électriques Equipements individuels de sécurité (E.I.S) Cadenas.......................................................................................... Macaron de consignation............................................................... Tapis isolant.................................................................................. Outils isolants................................................................................ 4- Procédure de l’intervention : Cette intervention nécessite-t-elle une consignation ? ................................................. Justifiez votre réponse : ........................................................................................................................................... ........................................................................................................................................... ................................................................................................................ Indiquer le (ou les) appareil(s) dont vous avez besoin pour réaliser votre intervention : .................................................................................................................................. .................................................................................................................................. .................................................................................................................................. Définir les différentes étapes de l’intervention que vous allez effectuer : ........................................................................................................................................... ........................................................................................................................................... ........................................................................................................................................... ........................................................................................................................................... ........................................................................................................................................... ........................................................................................................................................... ........................................................................................................................................... ........................................................................................................................................... ........................................................................................................................................... ................................................. Validation de la préparation Date : ........................... Le professeur : ........................................ Signature : Nom : ...................................... FEUILLE 3/6 Tâche 2 B1V Mesurer des grandeurs électriques
- 7. Formation à laprévention des risques électriques Document N°1 Nom : ...................................... FEUILLE 4/6 Tâche 2 B1V Mesurer des grandeurs électriques

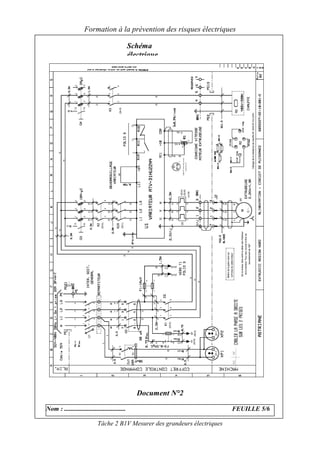

- 8. Formation à laprévention des risques électriques Schéma électrique Document N°2 Nom : ...................................... FEUILLE 5/6 Tâche 2 B1V Mesurer des grandeurs électriques
- 9. Formation à laprévention des risques électriques Tâche N°2 Niveau : B1V Fiche d’intervention Validation de la préparation à cette intervention : Réalisée le : .............................. Le professeur : ......................................................... Signature : Equipements de sécurité : Equipements de protection individuelle (E.P.I.) Ecran facial..........................................................s Casque isolant et anti-choc ou coiffe isolante... Paire de gants de travail et gants isolants avec étui......s Vêtement de protection.................................... Equipements individuels de sécurité (E.I.S.) Equipement collectif de sécurité (E.C.S.) Cadenas......................................... Ecran de protection.................................... Macaron de consignation................. Banderole de balisage de zone.................... Tapis isolant................................... s Pancarte d’avertissement de travaux............ Outils isolants................................. s Ordre d’exécution de l’intervention : ............................................................................................................. ........................................................................................................................................................................... ........................................................................................................................................................................... Signature du chargé de travaux : Réalisation de l’intervention par : L’exécutant électricien (l’élève). Vérifier l’outillage..................................................................................................... Vérifier les équipements de protection individuelle (E.P.I.)........................................ Se munir des équipements de protection individuelle (E.P.I.)..................................... Vérifier la pince ampèremétrique............................................................................... Calibrer la pince ampèremétrique.............................................................................. Procéder à la mesure de I1 , I2 , I3............................................................................... Commenter le résultat de vos mesures vis-à-vis du courant nominal du moteur.......... ....................................................................................................................... ....................................................................................................................... ....................................................................................................................... ....................................................................................................................... ....................................................................................................................... Aviser le chargé de travaux de la fin de l’intervention............................................... Intervention réalisée par : ......................................le............................ Signature de l’élève : Tache validée OUI NON Nom : ...................................... FEUILLE 6/6 Tâche 2 B1V Mesurer des grandeurs électriques

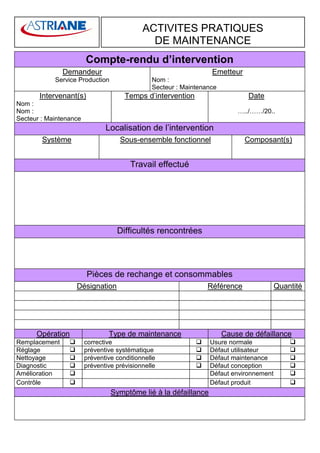

- 10. ACTIVITES PRATIQUES DE MAINTENANCE Compte-rendu d’intervention Demandeur Emetteur Service Production Nom : Secteur : Maintenance Intervenant(s) Temps d’intervention Date Nom : Nom : …../……/20.. Secteur : Maintenance Localisation de l’intervention Système Sous-ensemble fonctionnel Composant(s) Travail effectué Difficultés rencontrées Pièces de rechange et consommables Désignation Référence Quantité Opération Type de maintenance Cause de défaillance Remplacement corrective Usure normale Réglage préventive systématique Défaut utilisateur Nettoyage préventive conditionnelle Défaut maintenance Diagnostic préventive prévisionnelle Défaut conception Amélioration Défaut environnement Contrôle Défaut produit Symptôme lié à la défaillance
