Document :
                        ASTRIANE DIDACTIQUE                                                                 1
                        04100 Manosque
Ind   .

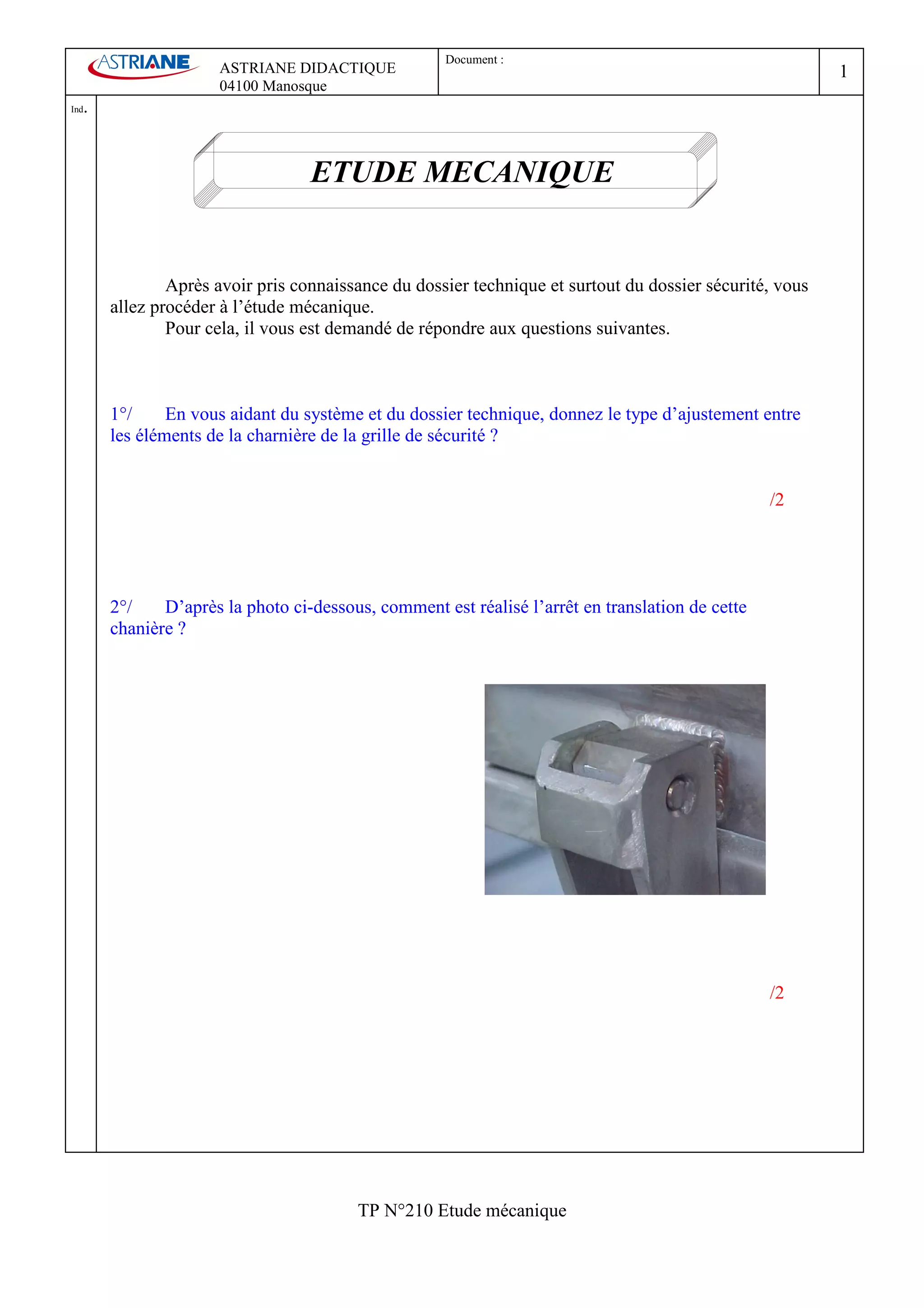

                                     ETUDE MECANIQUE


                  Après avoir pris connaissance du dossier technique et surtout du dossier sécurité, vous
          allez procéder à l’étude mécanique.
                  Pour cela, il vous est demandé de répondre aux questions suivantes.



          1°/     En vous aidant du système et du dossier technique, donnez le type d’ajustement entre
          les éléments de la charnière de la grille de sécurité ?


                                                                                                    /2




          2°/    D’après la photo ci-dessous, comment est réalisé l’arrêt en translation de cette
          chanière ?




                                                                                                    /2




                                           TP N°210 Etude mécanique
Document :
                        ASTRIANE DIDACTIQUE                                                                2
                        04100 Manosque
Ind   .

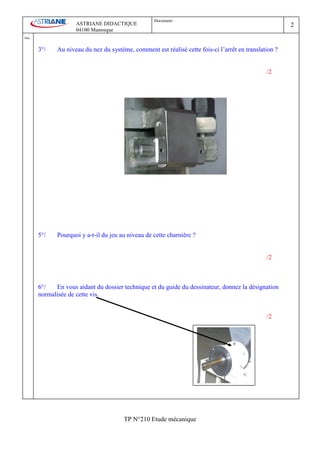

          3°/    Au niveau du nez du système, comment est réalisé cette fois-ci l’arrêt en translation ?


                                                                                                   /2




          5°/    Pourquoi y a-t-il du jeu au niveau de cette charnière ?


                                                                                                   /2



          6°/   En vous aidant du dossier technique et du guide du dessinateur, donnez la désignation
          normalisée de cette vis.


                                                                                                   /2




                                           TP N°210 Etude mécanique
Document :
                        ASTRIANE DIDACTIQUE                                                              3
                        04100 Manosque
Ind   .
          7°/    A quoi correspondent les chiffres notés sur cette même vis ?




                                                                                                    /2
          8°/    Donnez le couple de serrage de ce type de vis.




                                                                                                    /2

          9°/    Avec quel outil est-il possible de procéder à un serrage correct ?



                                                                                                    /2


          Les deux roulements qui équipent le palier permettent un guidage en rotation de l’arbre
          d’entraînement.


          10°/ En vous aidant du document suivant, donnez le nom de la liaison réalisée par ces
          roulements.




                                                                                                    /2


          11°/   Toujours avec le même document, recopier la représentation graphique de ces liaisons.



                                                                                                    /2




                                           TP N°210 Etude mécanique
Document :
          ASTRIANE DIDACTIQUE                      4
          04100 Manosque
Ind   .

          SCHEMATISATION DES LIAISONS USUELLES
                  ENTRE DEUX SOLIDES




                        TP N°210 Etude mécanique
Document :
                        ASTRIANE DIDACTIQUE                                                                 5
                        04100 Manosque
Ind   .

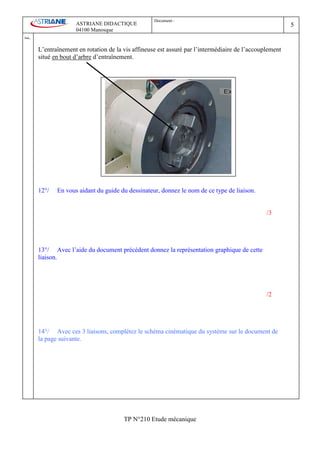

          L’entraînement en rotation de la vis affineuse est assuré par l’intermédiaire de l’accouplement
          situé en bout d’arbre d’entraînement.




          12°/   En vous aidant du guide du dessinateur, donnez le nom de ce type de liaison.


                                                                                                   /3




          13°/ Avec l’aide du document précédent donnez la représentation graphique de cette
          liaison.




                                                                                                   /2




          14°/ Avec ces 3 liaisons, complétez le schéma cinématique du système sur le document de
          la page suivante.




                                           TP N°210 Etude mécanique
Document :
                        ASTRIANE DIDACTIQUE                                         6
                        04100 Manosque
Ind   .

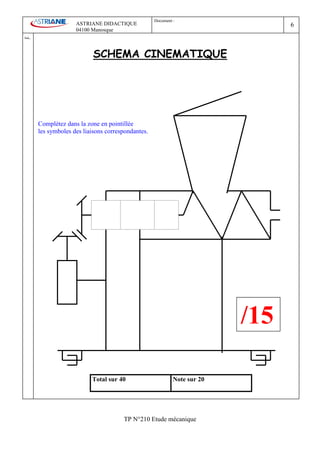

                               SCHEMA CINEMATIQUE




          Complétez dans la zone en pointillée
          les symboles des liaisons correspondantes.




                                                                              /15

                              Total sur 40                      Note sur 20




                                          TP N°210 Etude mécanique
