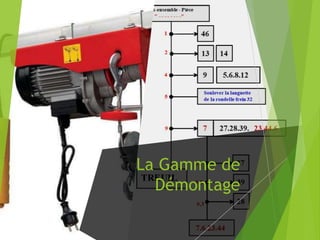

1. La Gamme de
Démontage

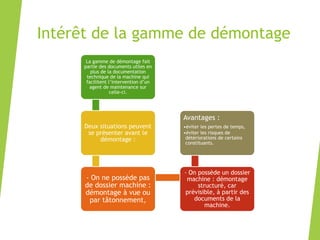

2. Intérêt de la gamme de démontage
La gamme de démontage fait
partie des documents utiles en
plus de la documentation
technique de la machine qui
facilitent l’intervention d’un
agent de maintenance sur
celle-ci.
Deux situations peuvent
se présenter avant le
démontage :
- On ne possède pas
de dossier machine :
démontage à vue ou
par tâtonnement,
- On possède un dossier
machine : démontage
structuré, car
prévisible, à partir des
documents de la
machine.
Avantages :
•éviter les pertes de temps,
•éviter les risques de
détériorations de certains
constituants.

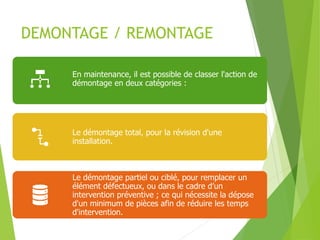

3. DEMONTAGE / REMONTAGE
En maintenance, il est possible de classer l'action de
démontage en deux catégories :
Le démontage total, pour la révision d'une
installation.
Le démontage partiel ou ciblé, pour remplacer un
élément défectueux, ou dans le cadre d’un
intervention préventive ; ce qui nécessite la dépose
d'un minimum de pièces afin de réduire les temps
d'intervention.

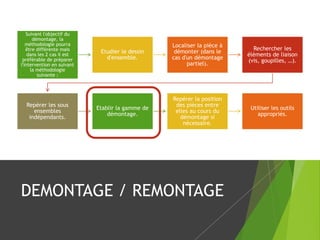

4. DEMONTAGE / REMONTAGE
Suivant l'objectif du
démontage, la
méthodologie pourra
être différente mais
dans les 2 cas il est
préférable de préparer
l'intervention en suivant
la méthodologie
suivante :
Etudier le dessin
d'ensemble.
Localiser la pièce à
démonter (dans le
cas d'un démontage
partiel).
Rechercher les
éléments de liaison
(vis, goupilles, …).
Repérer les sous
ensembles
indépendants.
Etablir la gamme de
démontage.
Repérer la position
des pièces entre
elles au cours du
démontage si
nécessaire.
Utiliser les outils
appropriés.

5. DEMONTAGE / REMONTAGE
Pour faciliter les actions de
démontage, il est nécessaire de
réaliser les tâches dans un ordre
chronologique, de détailler
l’activité réalisée en désignant la
pièce, le mode de dépose et
l’outil utilisé.
La gamme de
démontage
Filogramme
(graphe de
démontage)
Tableau
chronologique

6. TREUIL
46
13 14
9 5.6.8.12
Soulever la languette
de la rondelle frein 32
7 27.28.39. 23.44.6
27
39
28
7.6.23.44
Sous-ensemble - Pièce
" - - - - - - - -"
1
2
4
5
9
9.1
9.2
9.3
On ajoutera 2 colonnes à droite du filogramme:
* Outillage: liste des outils nécessaires à chaque action de démontage.
Si aucun outil, on note "action manuelle"
* Observations: Renseignements complémentaires utiles au démontage.
Désignation de la
pièce ou du sous-
ensemble à
démonter
Repère d’ordre
chronologique
Action de démontage
repérée par une
flèche
Action n’entraînant pas
de démontage de pièce
(pas de flèche)
Dépose de plusieurs pièces.
Le démontage de la pièce 13
entraîne la dépose de la
pièce 14. Les pièces sont
séparées (vis et rondelle),
Laisser un espace pour les
pièces non liées entre elles
Dépose d’un sous-ensemble.
L’action sur la pièce 9 entraîne
la dépose des autres pièces.
Les pièces (5.6.8.12) restent
assemblées
Divergence d’obtention de
sous-ensemble(s)
distinct(s)
7 permet le démontage
mais reste sur le Sous-
ensemble (27. 28 . . . .6)
Dépose
de la
pièce
46
LE FILOGRAMME
Repère de la pièce
restante en fin de
démontage (ou de sous-
ensemble restant pour un
démontage partiel)
Repère ordre de démontage. Le
numéro de la phase d’origine est
conservé et on lui rajoute le numéro
d’ordre chronologique de démontage
du sous-ensemble.
Repère de la pièce
restante (ou de sous-
ensemble restant) une fois
la divergence réalisée,

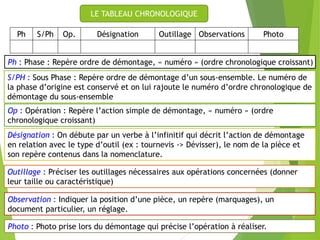

7. LE TABLEAU CHRONOLOGIQUE
Ph : Phase : Repère ordre de démontage, « numéro » (ordre chronologique croissant)
S/PH : Sous Phase : Repère ordre de démontage d’un sous-ensemble. Le numéro de
la phase d’origine est conservé et on lui rajoute le numéro d’ordre chronologique de
démontage du sous-ensemble
Op : Opération : Repère l’action simple de démontage, « numéro » (ordre
chronologique croissant)
Désignation : On débute par un verbe à l’infinitif qui décrit l’action de démontage
en relation avec le type d’outil (ex : tournevis -> Dévisser), le nom de la pièce et
son repère contenus dans la nomenclature.
Outillage : Préciser les outillages nécessaires aux opérations concernées (donner
leur taille ou caractéristique)
Observation : Indiquer la position d’une pièce, un repère (marquages), un
document particulier, un réglage.
Ph S/Ph Op. Désignation Outillage Observations Photo
Photo : Photo prise lors du démontage qui précise l’opération à réaliser.

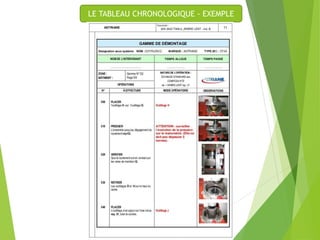

8. LE TABLEAU CHRONOLOGIQUE - EXEMPLE

9. Ce terme Veut dire
Mise
en
Sécurité
Prendre connaissance et appliquer les procédures de consignation ou mise en
Sécurité des Personnes et des Biens, apposer la pancarte ARRET MAINTENANCE,
consigner le système (Cadenas, Sectionneurs), purger le système (Air comprimé,
Huile), neutraliser les mouvements (Courroies, Chaînes, Accouplements)
Vidanger
Vider le contenu d'un mécanisme des produits de lubrification usés (Huile,
Graisse)
Nettoyer
Vidanger
Ôter les impuretés de façon à permettre l'examen d'éléments ou de sous
ensembles et en faciliter la manipulation
Ôter les impuretés de façon à permettre l'examen d'éléments ou de sous
ensembles et en faciliter la manipulation
Repérer
Marquer par de légers coups de pointeau la position des éléments entre - eux
avant démontage ou dépose
Dévisser
Chasser
Pousser à l'aide d'un outil approprié un élément ou sous-ensemble hors de son
Logement
Utiliser un outil de démontage afin de libérer un élément (généralement un
élément fileté, vis ou écrou) sans pour cela le déposer
Extraire Action d'utiliser un extracteur
Déplier
Rabattre un élément en tête afin de le ramener à sa position initiale (Rondelles MB servant au
réglage du jeu de fonctionnement des Roulements). L'élément déplié sera à remplacer pour
des raisons de sécurité.
Vocabulaire du Démontage

10. Ce terme Veut dire
Engager Replacer un élément ou sous-ensemble sur un arbre ou dans un logement
Visser Actionner un élément fileté pour l'amener en contact avec une autre pièce du
mécanisme sans pour cela bloquer cet élément (Réglage)
Visser
Remettre
à Niveau
Introduire un lubrifiant neuf dans le mécanisme en respect tant les
caractéristiques et quantités préconisées par le constructeur
Reposer Replacer un sous-ensemble dans la position qu'il occupait avant la dépose
Régler
Essayer
Faire fonctionner l'ensemble ou le sous-ensemble de façon à parfaire les réglages
afin de rendre le système performant
Mettre au point le fonctionnement d'un ensemble ou sous-ensemble
Contrôler
Vérifier ou mesurer les performances au s'assurer de la conformité d'un élément
(Pièce de Rechange)
Bloquer -Amener l'élément fileté en contact d'une autre pièce du mécanisme et
l'immobiliser pour le freiner (Couple de serrage)
Vocabulaire du Remontage

11. Exemple :
pompe
hydraulique
manuelle

12. Problème
rencontré
Dans un atelier de maintenance, une installation de
distribution d’huile de lubrification est équipée d’une
pompe hydraulique fixée sur le couvercle d’un fût.
Le technicien, en charge de la lubrification, signale
une anomalie : la pompe ne fournie plus d’huile.
Un diagnostic rapide permet de constater que le joint
torique du piston est défectueux.
Une action de maintenance corrective est donc
nécessaire pour remplacer le joint torique.
Afin de minimiser le temps d’intervention, il faut
établir le graphe et la gamme de démontage
(démontage partiel).

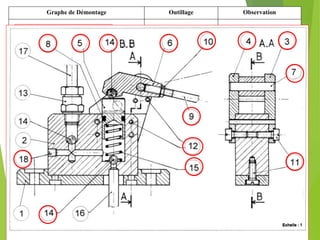

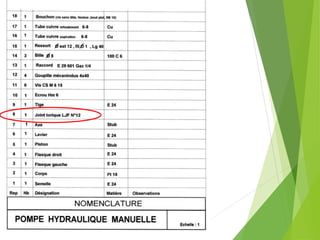

15. Outillage ObservationGraphe de Démontage
Pompe hydraulique manuelle
181
122
4-6-10–9-734
1–2–13–14–16-17
11
14
1415
85
3
5
6
85.1
5
Tournevis
Chasse-goupille
diamètre 4 et marteau
Tournevis
Action manuelle
Action manuelle
Tournevis
Action manuelle
Purge corps de la pompe
2 goupilles
Vis CS Fixation flasques
Bille 14 : Appui piston
Vérifier l’état du piston
et de la chemise
Montage joint neuf à la main
Bille 14 : Clapet d’aspiration

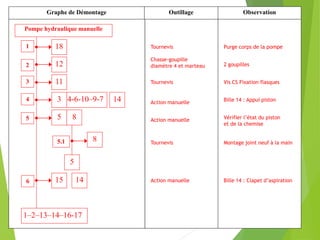

16. Outillage ObservationGraphe de Démontage
Pompe hydraulique manuelle
181
122
4-6-10–9-734
1–2–13–14–16-17
11
14
1415
85
3
5
6
85.1
5
Tournevis
Chasse-goupille
diamètre 4 et marteau
Tournevis
Action manuelle
Action manuelle
Tournevis
Action manuelle
Purge corps de la pompe
2 goupilles
Vis CS Fixation flasques
Bille 14 : Appui piston
Vérifier l’état du piston
et de la chemise
Montage joint neuf à la main
Bille 14 : Clapet d’aspiration

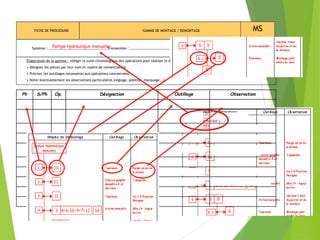

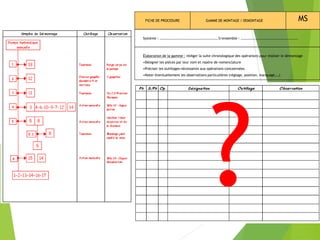

17. FICHE DE PROCEDURE GAMME DE MONTAGE / DEMONTAGE MS
Système : ………………………………………………………….S/ensemble : …………………………………………………………
Élaboration de la gamme : rédiger la suite chronologique des opérations pour réaliser le démontage
•Désigner les pièces par leur nom et repère de nomenclature
•Préciser les outillages nécessaires aux opérations conceernées
•Noter éventuellement les observations particulières (réglage, position, marquage,…)

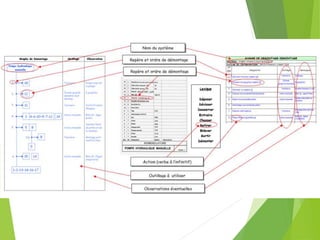

18. FICHE DE PROCEDURE GAMME DE MONTAGE / DEMONTAGE MS
Système : ………………………………………………………….S/ensemble : …………………………………………………………
Élaboration de la gamme : rédiger la suite chronologique des opérations pour réaliser le démontage
• Désigner les pièces par leur nom et repère de nomenclature
• Préciser les outillages nécessaires aux opérations conceernées
• Noter éventuellement les observations particulières (réglage, position, marquage,…)
Pompe hydraulique manuelle
Ph S/Ph Op. Désignation Outillage Observation
1 Dévisser Bouchon repère 18 Tournevis Purge corps de la pompe
2 Chasser Goupille repère 12
Chasse goupille et
marteau
2 Goupilles
3 Dévisser Vis repère 11 Tournevis Fixation flasques G et D
4 Déposer sous-ensemble flasques/levier Action manuelle Bille 14 : appui Piston
5 Retirer sous-ensemble piston Action manuelle
Vérifier état piston et
chemise
5.1 Démontage sous-ensemble piston
1 Déposer Joint repère 8 Tournevis Montage joint neuf à la main
6 Retirer Ressort 15 et Bille 14 Action manuelle Bille 14 : clapet d’aspiration

20. Organisationdudémontage
Une phase de démontage doit être organisée afin que l'agent de maintenance
procède à un démontage minimal par rapport à la nécessité de ce dernier ce qui
évite des pertes de temps, et des risques de détérioration des constituants.
La préparation d'une phase de démontage nécessite :
la définition des consignes de sécurité permettant la réalisation de cette
phase,
la définition précise des opérations avec leur ordre logique,
le choix des outillages adaptés,
les moyens de mesure et de contrôle concernant l'état des constituants
démontés.
Ces derniers peuvent présenter une usure anormale, une usure excessive, des
traces de grippage, qui sont autant d'indications importantes sur le
dysfonctionnement du matériel.

21. 1 - Identification du bien à démonter,
2 - Opérations de CONSIGNATION du bien,
De toutes les
énergie: Electrique
pneumatique
hydraulique
Etc…3 - Découpage de ce bien en sous-ensembles,
4 - Recherche des antériorités,
5 - Préparation de la phase démontage,
6 - Exécution du démontage,
7 - Etablissement du compte-rendu
Organisation du démontage

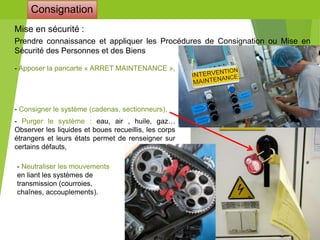

► Précautions avant démontage :
- Coupure du courant électrique (consignation),
- Débrancher, repérer et isoler les conducteurs,
- Fermer les robinets et les vannes,
- Retirer les courroies, chaînes et transmission,
- Vidanger et purger les réservoirs, carters, cuves, tuyauteries, ...

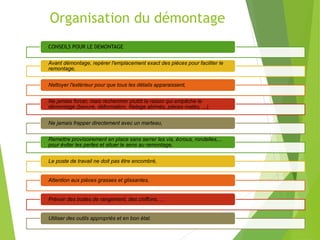

22. Organisation du démontage
CONSEILS POUR LE DEMONTAGE
Avant démontage, repérer l'emplacement exact des pièces pour faciliter le
remontage,
Nettoyer l'extérieur pour que tous les détails apparaissent,
Ne jamais forcer, mais rechercher plutôt la raison qui empêche le
démontage (bavure, déformation, filetage abîmés, pièces matés, ...),
Ne jamais frapper directement avec un marteau,
Remettre provisoirement en place sans serrer les vis, écrous, rondelles,...
pour éviter les pertes et situer le sens au remontage,
Le poste de travail ne doit pas être encombré,
Attention aux pièces grasses et glissantes,
Prévoir des boites de rangement, des chiffons, ...
Utiliser des outils appropriés et en bon état.

23. Consignation
Mise en sécurité :
Prendre connaissance et appliquer les Procédures de Consignation ou Mise en
Sécurité des Personnes et des Biens
- Apposer la pancarte « ARRET MAINTENANCE »,
- Consigner le système (cadenas, sectionneurs),
- Neutraliser les mouvements
en liant les systèmes de
transmission (courroies,
chaînes, accouplements).
- Purger le système : eau, air , huile, gaz…
Observer les liquides et boues recueillis, les corps
étrangers et leurs états permet de renseigner sur
certains défauts,

24. Méthodologie de démontage
1-étudier le dessin d'ensemble
2-localiser la pièce à démonter
dans le cas d'un démontage partiel.
3-rechercher les éléments de
liaison(vis, goupille...)
4-repérer les sous-ensembles
indépendants.
5-établir la gamme de démontage.
6-repérer la position des pièce
entre elles au cours du démontage
si nécessaire.
7-utiliser l'outil approprié.

25. Particularités de démontage :
Pièces emmanchées ou non à force, l’une d’elles peut être déposée :
- en frappant au marteau avec interposition d’un jet de métal tendre (aluminium),
- avec une presse,
- avec un système vis/écrou,
- avec un extracteur spécial.
Pièces soudées à basse température : Les séparer en chauffant à une température
supérieure à celle de fusion de la soudure.
Pièces rivetées : Meuler ou couper au burin les têtes saillantes; percer un trou pour faire
disparaitre les têtes fraisées puis chasser le corps du rivet avec un chasse goupille.
Pièces vissées : Si les extrémités des filetages sont
détériorées, il faut retoucher le filet avec une lime à taille
douce ou faire disparaitre cette partie de filet. Pour les filets
oxydés, mettre du pétrole ou du dégrippant puis laisser agir.
Observer le sens du filet.

26. Roulements : La pression de
démontage doit être appliquée sur la
bague montée serrée. Si l’extracteur
agit sur le chemin de roulement ou
que l’effort est transmis par les
éléments roulants : Le roulement ne
pourra être réutilisé.
Les joints collées sur un partie fixe
seront toujours détériorés lors de la
séparation des pièces et devront être
changer.
Pièces d’arrêt : Dévisser complètement les vis à bout
pointu. Chasser les goupilles coniques en frappant sur le
plus petit diamètre. Utiliser un chasse goupille approprié.
Redresser l’ailette des freins en tôle ou des rondelles freins.
Extraire les joncs avec une pointe à tracer, les anneaux
élastiques avec la pince appropriée.
Particularités de démontage :

27. Organisation du remontage
CONSEILS POUR LE REMONTAGE
L'ordre de remontage est généralement inverse du démontage, l'outillage peut être
différent.
•S'assurer de la qualité des surfaces fonctionnelles,
•Utilisant un outillage adapté,
•Respecter les jeux fonctionnels spécifiés dans le dossier technique,
Il faut en particulier apporter beaucoup de soin à ces travaux :
Nettoyer les pièces,
•Vérifier les dimensions des 2 surfaces et s'assurer de la validité du serrage.
•Vérifier les longueurs et en particulier tout obstacle interdisant la pénétration voulue.
•Graisser les surfaces qui vont glisser l'une sur l'autre,
•Assurer un calage correct des pièces.
Avant de réaliser un emmanchement forcé à la presse, il faut :
Lubrifier les parties coulissantes, tournantes et les organes filetés,
Respecter les couples de serrage préconisés et l'ordre,
Faire le remplissage des carters ou boîtes.
Faire les réglages nécessaires,
Contrôler le fonctionnement.

28. Lors du serrage, en général, on serre un seul écrou à la fois, ce qui peut entraîner
l’apparition de non concentricité du serrage. Pour éviter cette situation, le couple
est appliqué par étapes suivant une méthode établie.
Serrage au couple :

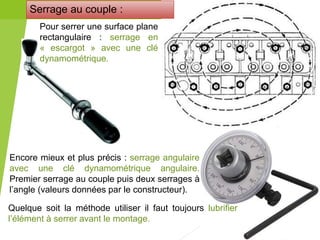

29. Pour serrer une surface plane
rectangulaire : serrage en
« escargot » avec une clé
dynamométrique.
Encore mieux et plus précis : serrage angulaire
avec une clé dynamométrique angulaire.
Premier serrage au couple puis deux serrages à
l’angle (valeurs données par le constructeur).
Quelque soit la méthode utiliser il faut toujours lubrifier
l’élément à serrer avant le montage.
Serrage au couple :
