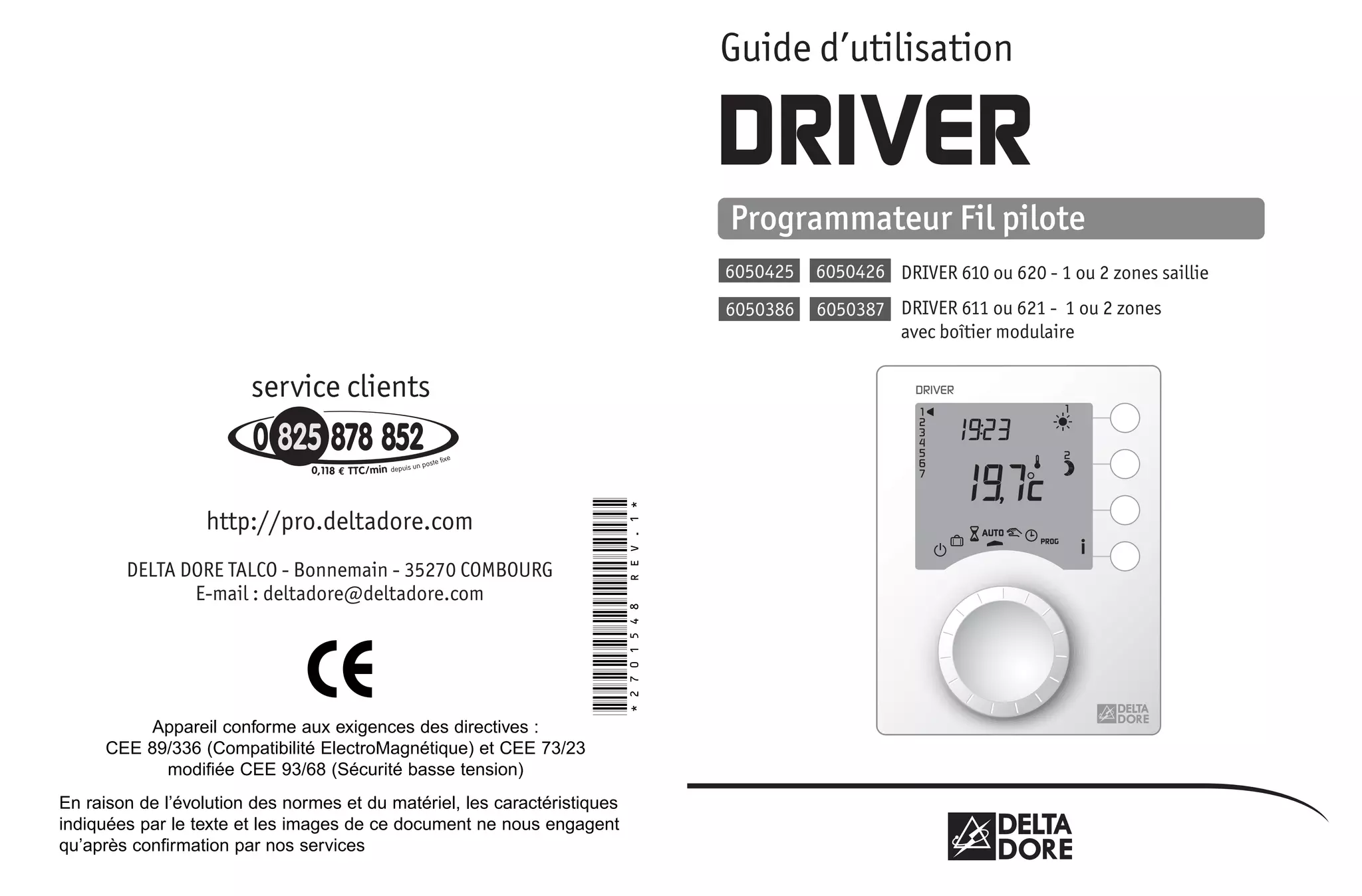

1. Guide d’utilisation
DRIVER
Programmateur Fil pilote
6050425 6050426 DRIVER 610 ou 620 - 1 ou 2 zones saillie
6050386 6050387 DRIVER 611 ou 621 - 1 ou 2 zones
avec boîtier modulaire
DRIVER
*2701548_Rev.1*
http://pro.deltadore.com
DELTA DORE TALCO - Bonnemain - 35270 COMBOURG
E-mail : deltadore@deltadore.com
Appareil conforme aux exigences des directives :
CEE 89/336 (Compatibilité ElectroMagnétique) et CEE 73/23
modifiée CEE 93/68 (Sécurité basse tension)
En raison de l’évolution des normes et du matériel, les caractéristiques
indiquées par le texte et les images de ce document ne nous engagent
qu’après confirmation par nos services

2. Présentation Ordre Réglage sur l’émetteur Température
Fil Pilote de chaleur de la pièce
Votre appareil permet la programmation Confort ou (Allure)
Economie du chauffage sur 1 zone (DRIVER 610 ou Confort Réglage Confort (molette thermostat)
19°C
611) ou 2 zones (DRIVER 620 ou 621), exemple : 19°C
Pour commander les émetteurs de chaleur, Economie Réglage Economie (molette thermostat)
le programmateur utilise le Fil Pilote. exemple : 16°C 16°C
ou Confort -X°C (selon modèle
Emetteurs de chaleur d’émetteur de chaleur)
Programmateur
Absence Hors-Gel fixe à 7°C ou 8°C
(selon modèle) 7°C ou 8°C
Ordres Fil Pilote
Arrêt Arrêt du chauffage Pas de
chauffage
Fil Pilote
Options
Indépendant de l’alimentation électrique de l’émetteur
de chaleur, le Fil Pilote permet de transmettre les ordres Les options suivantes ne sont possibles qu’avec les
Confort , Economie , Hors-Gel ou Arrêt DRIVER 611 ou 621.
demandés par le programmateur. TYPHONE 500 (réf. : 6201029)
Le réglage de la température désirée s’effectue sur le Associé au DRIVER 611 ou 621, le TYPHONE 500 per-
thermostat de chaque émetteur de chaleur (convecteurs, met de commander son chauffage à distance par télé-
panneaux rayonnants, plancher ou plafond rayonnant phone.
électrique, sèche-serviettes, radiateur à accumulation...). MINOR 500 (réf : 6151041)
Assure la régulation d’un plancher ou plafond rayon-
IMPORTANT : pour recevoir les ordres du program- nant électrique, associé au DRIVER 611 ou 621, ce
mateur, l’émetteur de chaleur doit être en mode dernier permet de régler les consignes et connaître la
automatique (PROG, AUTO, ... selon modèle). température ambiante mesurée par chaque sonde.
-2- -3-

3. Avertissements Description
Cette notice est commune au DRIVER 610, 611, 620
• Lire attentivement cette notice avant toute utilisation.
ou 621.
• Ne pas essayer de réparer cet appareil vous-même,
un service après-vente est à votre disposition.
DRIVER
Sommaire
Description . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Touches de
Mode automatique . . . . . . . . . . . . . . . . . . . . . 6 Position de
modification
la molette de
Dérogation . . . . . . . . . . . . . . . . . . . . . . . . . . . 7 sélection
Mode sablier . . . . . . . . . . . . . . . . . . . . . . . . . 8
Mode permanent . . . . . . . . . . . . . . . . . . . . . . 9
Mode absence . . . . . . . . . . . . . . . . . . . . . . . 10 Molette
Mode arrêt . . . . . . . . . . . . . . . . . . . . . . . . . . 11 de sélection
Touche information . . . . . . . . . . . . . . . . . . . 12
Réglage de l’heure . . . . . . . . . . . . . . . . . . . . 13
Programmation . . . . . . . . . . . . . . . . . . . . . . . . 14 Mode arrêt Réglage de l'heure
1. Créer votre programme . . . . . . . . . . . . . . . . . . 14 Mode absence Programmation
2. Copier le programme . . . . . . . . . . . . . . . . . . . . 14
Mode sablier
3. Valider le programme . . . . . . . . . . . . . . . . . . . . 14
Mode automatique
Option MINOR 500 . . . . . . . . . . . . . . . . . . . . 17
Aide . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18 Mode permanent
-4- -5-

4. Mode automatique Dérogation
Tournez la molette sur AUTO. En mode automatique, la dérogation permet de passer
de Confort à Economie (ou inversement) jusqu’au pro-
DRIVER 610 ou 611 suit la programmation. chain changement du programme.
Allure en cours
Heure Exemple : il est 15h30 et vous souhaitez du Confort
Jour en cours Dérogation sur la zone 1 avant l'heure programmée (17h).
0h 6h 8h 15h30 17h 23h 0h
Température
Programmation du jour en cours sur la zone 1
ambiante
Touche information Appuyez sur la touche
de dérogation de la zone 1.
Affichage en mode automatique
DRIVER 620 ou 621 suit la programmation sur les 2
zones.
Allure en cours
Heure sur les zones 1 et 2
Dérogation en cours
Jour en cours sur la zone 1.
Dérogation
pour la zone 1
Dérogation
pour la zone 2
Température
ambiante
Touche information
Si vous souhaitez annuler
la dérogation en cours, A 17h00, le programme
Affichage en mode automatique appuyez de nouveau sur la touche. reprend son cours normal.
-6- -7-

5. Mode sablier Mode permanent
Ce mode permet de choisir une allure pendant un Ce mode permet de choisir une allure de façon
temps donné et sur une zone uniquement. permanente sur chacune des zones.
Tournez la molette sur Tournez la molette sur , puis appuyez sur la touche
de modification de la zone concernée pour sélectionner
Choix de la zone proposé sur le DRIVER 620 l’allure Confort ou Economie .
ou 621 (l'autre zone suit le mode AUTO)
DRIVER 610 ou 611 Allure en cours
Validation
Modification de
l'allure
Température
Choix de l'allure ambiante
Economie ou Confort
Validation
Allures en cours
Réglage de la durée de 15 minutes DRIVER 620 ou 621 sur les zones 1 et 2
à 72 heures (par pas de 15 minutes)
Modification de l'allure
sur la zone 1
Validation et
Température Modification de l'allure
démarrage sur la zone 2
du décompte ambiante
Pour annuler le mode sablier en cours, Retour au mode AUTO
tournez la molette. à la fin du décompte Pour sortir du mode, tournez la molette.
-8- -9-

6. Mode absence Mode Arrêt
Ce mode permet de mettre votre logement en Hors-Gel Ce mode permet de mettre votre installation chauffage
si vous devez vous absenter pendant plusieurs jours. en arrêt. Tournez la molette sur .
Tournez le molette sur .
Réglage du nombre de jours (1 à 365)
Exemple : Départ le 1er mars, retour
le 10 mars, indiquez 9 jours d’absence. Température
Le fonctionnement automatique sera ambiante
repris le 10 mars à 0h00.
Validation et démarrage
du décompte des jours
Retour au mode AUTO
à la fin du décompte
Pour annuler le mode absence en cours, tournez la molette.
- 10 - - 11 -

7. Touche information Réglage de l’heure
Pendant les modes AUTO, ou , appuyez succes- Tournez la molette sur .
sivement sur la touche i pour connaître : Les jours clignotent.
• si vous possédez l’option MINOR 500, Appuyez sur + ou - pour régler le jour, puis sur OK
la température mesurée par chacune des sondes pour valider et passer au réglage suivant.
déclarées lors de l’installation. Minutes
n° de sonde
Jours
(1 : Lundi ... 7 : Dimanche)
température mesurée
par la sonde
Heures
Indication de présence de
sonde(s) sur l'installation Recommencez les opérations pour régler les heures et
les minutes.
• le programme de la journée en cours par zone,
Pour sortir du mode “réglage de l’heure”, tournez la
molette.
REMARQUE : si l’appareil est configuré en program-
mation journalière, le réglage des jours n’est pas
proposé.
Périodes de Confort
- 12 - - 13 -

8. Programmation Exemple : Confort de 6h à 8h et de 17h à 23h
0h 6h 8h 17h 23h 0h
Tournez la molette sur PROG.
La programmation par défaut est une période de
Confort de 6h00 à 23h00.
1. Créer votre programme
La programmation commence au jour 1 et à 0h00.
Appuyez sur les touches ou pour créer vos
différentes périodes d’Economie ou de Confort.
Jour Appuyez sur jusqu'à 06:00 Appuyez sur jusqu'à 23:00
Réglage d'une
période de Confort
Proposé sur le
DRIVER Réglage d'une
620 ou 621 période d'Economie
1er Créneau
horaire
Appuyez sur jusqu'à 08:00 Appuyez sur jusqu'à 00:00
2. Valider et copier le programme
Maintenez appuyée la touche OK pendant 3 secondes
pour valider et copier le programme que vous avez
créé, sur le jour suivant.
3. Valider le programme
Appuyez sur la touche OK pour valider et passer à la
Appuyez sur jusqu'à 17:00 Copiez et validez
programmation du jour suivant. ou validez
- 14 - - 15 -

9. Programmation Option MINOR 500 : réglage des consignes
Vérifier votre programme Ce mode permet de modifier les consignes Confort et
Appuyez successivement sur la touche pour vérifier Economie de chaque sonde. Tournez la molette sur .
les périodes Confort et Economie que vous avez créées. Réglage (de 5 à 30°C) de la
consigne Confort (19°C par défaut)
pour la sonde 1 de la zone 1.
Heure du
créneau Validation et passage au réglage suivant.
consulté
Profil du Vérification
Réglage (de 5 à 30°C) de la
programme des différentes
périodes ou consigne Economie (16°C par défaut)
pour la sonde 1 de la zone 1.
Programmer la zone 2 (sur le DRIVER 620 ou 621) Validation et passage au réglage
La programmation de la zone 2 est disponible après la des consignes de la sonde suivante.
validation (OK) du jour 7 de la zone 1.
Sortir du mode programmation Recommencez les opérations pour chaque sonde.
A l'issue du réglage de la dernière sonde, vous pouvez
Tournez la molette sur un autre mode.
régler la consigne Hors-Gel pour toutes les zones.
REMARQUES : selon la configuration lors de Réglage (de 5 à 15°C) de la
l’installation, la programmation peut être hebdomadaire consigne Hors-Gel (8°C par défaut)
ou journalière. De même cette programmation peut pour toutes les zones.
s’effectuer par pas d’une heure, d’une demi-heure ou
Validation de la modification
d’un quart d’heure. Si vous souhaitez modifier ces para-
mètres, reportez-vous à la “notice d’installation” ou
contactez notre service clients ou votre installateur. Pour sortir du mode, tournez la molette sur un autre mode.
- 16 - - 17 -

10. Aide Lors du réglage de l’heure, le réglage des jours n’est pas
proposé.
L’objectif de ce chapitre est de vous aider à résoudre Vous êtes en programmation journalière.
Si vous souhaitez passer à une programmation hebdomadaire,
rapidement les problèmes les plus courants que vous
reportez-vous à la notice d’installation ou contactez votre instal-
pourriez rencontrer sur votre produit lors de l’utilisation. lateur ou notre service clients.
En cas de doute, si le problème persiste ou s’il ne se
trouve pas dans cette liste, contactez notre service La température affichée ne correspond pas à la
clients. température mesurée dans la pièce (thermomètre).
Reportez-vous à la notice d’installation ou contactez votre
Rien n'apparaît sur l'écran du boîtier d'ambiance. installateur ou notre service clients.
Il n'y a pas d'alimentation.
Vérifiez votre disjoncteur. L’appareil affiche HEAT
Votre plancher ou plafond rayonnant électrique est en mode
“chauffage progressif”.
Le symbole i clignote. Si vous souhaitez connaître le nombre de jours restants,
Un défaut est détecté sur l’installation. appuyez sur la touche i.
Appuyez sur la touche pour consulter le ou les défauts.
Les éléments de chauffe sont en Hors-Gel
L'appareil affiche : dEF et un numéro. Vous êtes sur le mode programmation, le mode absence ou
Il y a un défaut sur l’appareil ou l’installation. le réglage de l’heure.
Contactez votre installateur ou notre service clients. Tournez la molette pour sélectionner un autre mode.
L’appareil affiche ---- au lieu de la température mesurée par Pb ---- apparaît à l’écran.
chaque sonde MINOR 500. Problème sur le raccordement d’un élément de chauffe.
Il y a un problème sur au moins une des sondes. Contactez votre installateur ou notre service clients.
Contactez votre installateur ou notre service clients.
L'appareil est sur le réglage de l’heure.
Il y a eu une coupure secteur pendant plus de 2 heures.
Réglez l’heure. Tous les autres réglages ont été conservés.
- 18 - - 19 -
