Le document traite de la prévention et de la lutte contre les incendies, en détaillant la définition du feu, les mécanismes de propagation, et les différentes méthodes d'extinction et systèmes d'alarme. Il aborde également les mesures de protection des structures, la réglementation concernant les installations de sécurité incendie, ainsi que les implications sur différents corps d'état des bâtiments. Enfin, des dispositifs d'aménagement pour faciliter l'évacuation et l'accès aux services de secours sont discutés.

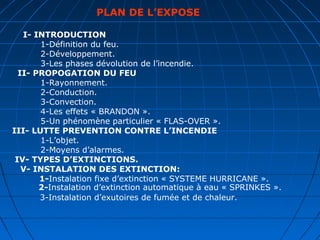

2. PLAN DE L’EXPOSE
I- INTRODUCTION
1-Définition du feu.
2-Développement.
3-Les phases dévolution de l’incendie.
II- PROPOGATION DU FEU
1-Rayonnement.
2-Conduction.
3-Convection.
4-Les effets « BRANDON ».
5-Un phénomène particulier « FLAS-OVER ».
III- LUTTE PREVENTION CONTRE L’INCENDIE
1-L’objet.

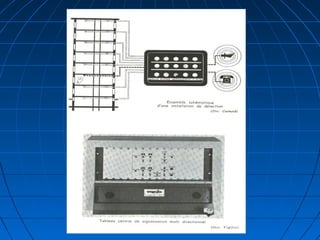

2-Moyens d’alarmes.
IV- TYPES D’EXTINCTIONS.
V- INSTALATION DES EXTINCTION:
1-Instalation fixe d’extinction « SYSTEME HURRICANE ».
2-Instalation d’extinction automatique à eau « SPRINKES ».
3-Instalation d’exutoires de fumée et de chaleur.

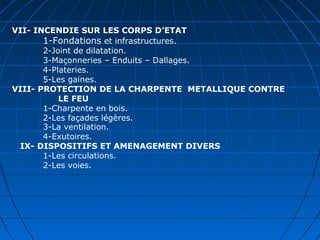

3. VII- INCENDIE SUR LES CORPS D’ETAT
1-Fondations et infrastructures.
2-Joint de dilatation.
3-Maçonneries – Enduits – Dallages.
4-Plateries.
5-Les gaines.
VIII- PROTECTION DE LA CHARPENTE METALLIQUE CONTRE
LE FEU
1-Charpente en bois.
2-Les façades légères.
3-La ventilation.
4-Exutoires.
IX- DISPOSITIFS ET AMENAGEMENT DIVERS
1-Les circulations.
2-Les voies.

4. I/- INTRODUCTION:
1/- Définition du feu :
Le feu est une combustion vive qui se manifeste par les flammes, une
émission de fumées et de gaz , un dégagement de chaleur.
2/- Développement :
Le feu se propage à tous les matériaux combustibles environnants, puis
s’étend au delà de la pièce d’origine .La température augmente
fortement.

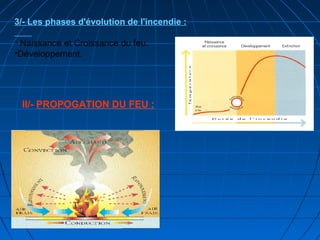

5. 3/- Les phases d'évolution de l'incendie :
• Naissance et Croissance du feu.
•Développement.
II/- PROPOGATION DU FEU :

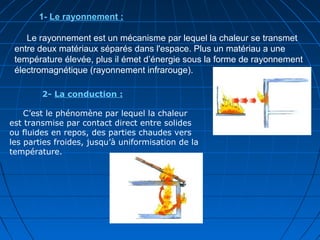

6. 1- Le rayonnement :
Le rayonnement est un mécanisme par lequel la chaleur se transmet
entre deux matériaux séparés dans l'espace. Plus un matériau a une
température élevée, plus il émet d’énergie sous la forme de rayonnement
électromagnétique (rayonnement infrarouge).
2- La conduction :
C’est le phénomène par lequel la chaleur
est transmise par contact direct entre solides
ou fluides en repos, des parties chaudes vers
les parties froides, jusqu’à uniformisation de la
température.

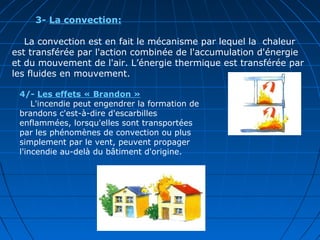

7. 3- La convection:
La convection est en fait le mécanisme par lequel la chaleur
est transférée par l'action combinée de l'accumulation d'énergie
et du mouvement de l'air. L’énergie thermique est transférée par
les fluides en mouvement.
4/- Les effets « Brandon »
L'incendie peut engendrer la formation de
brandons c'est-à-dire d'escarbilles
enflammées, lorsqu'elles sont transportées
par les phénomènes de convection ou plus
simplement par le vent, peuvent propager
l'incendie au-delà du bâtiment d'origine.

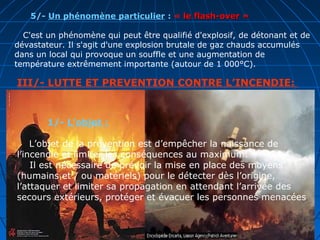

8. III/- LUTTE ET PREVENTION CONTRE L’INCENDIE:
1/- L’objet :
L’objet de la prévention est d’empêcher la naissance de
l’incendie et limiter les conséquences au maximum.
Il est nécessaire de prévoir la mise en place des moyens
(humains et / ou matériels) pour le détecter dès l’origine,
l’attaquer et limiter sa propagation en attendant l’arrivée des
secours extérieurs, protéger et évacuer les personnes menacées
5/- Un phénomène particulier : « le flash-over »le flash-over »
C'est un phénomène qui peut être qualifié d'explosif, de détonant et de
dévastateur. Il s'agit d'une explosion brutale de gaz chauds accumulés
dans un local qui provoque un souffle et une augmentation de
température extrêmement importante (autour de 1 000°C).

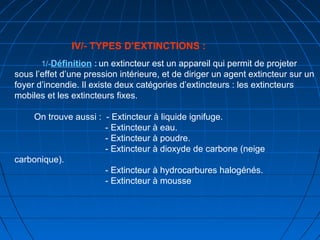

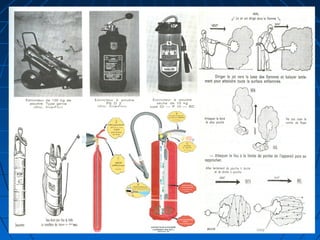

9. IV/- TYPES D’EXTINCTIONS :
1/-Définition : un extincteur est un appareil qui permit de projeter
sous l’effet d’une pression intérieure, et de diriger un agent extincteur sur un
foyer d’incendie. Il existe deux catégories d’extincteurs : les extincteurs
mobiles et les extincteurs fixes.
On trouve aussi : - Extincteur à liquide ignifuge.
- Extincteur à eau.
- Extincteur à poudre.
- Extincteur à dioxyde de carbone (neige
carbonique).
- Extincteur à hydrocarbures halogénés.
- Extincteur à mousse

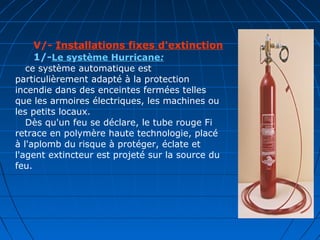

11. V/- Installations fixes d'extinction
1/-Le système Hurricane:
ce système automatique est
particulièrement adapté à la protection
incendie dans des enceintes fermées telles
que les armoires électriques, les machines ou
les petits locaux.
Dès qu'un feu se déclare, le tube rouge Fi
retrace en polymère haute technologie, placé
à l'aplomb du risque à protéger, éclate et
l'agent extincteur est projeté sur la source du
feu.

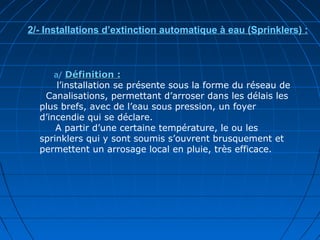

12. a/ Définition :Définition :
l’installation se présente sous la forme du réseau de
Canalisations, permettant d’arroser dans les délais les
plus brefs, avec de l’eau sous pression, un foyer
d’incendie qui se déclare.
A partir d’une certaine température, le ou les
sprinklers qui y sont soumis s’ouvrent brusquement et
permettent un arrosage local en pluie, très efficace.

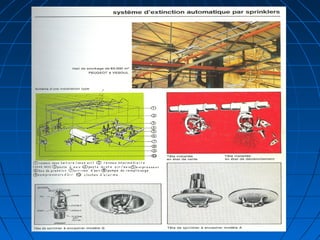

2/- Installations d’extinction automatique à eau (Sprinklers) :

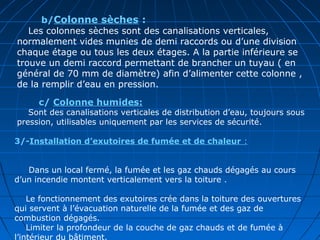

16. b/Colonne sèches :
Les colonnes sèches sont des canalisations verticales,
normalement vides munies de demi raccords ou d’une division
chaque étage ou tous les deux étages. A la partie inférieure se
trouve un demi raccord permettant de brancher un tuyau ( en
général de 70 mm de diamètre) afin d’alimenter cette colonne ,
de la remplir d’eau en pression.
c/ Colonne humides:
Sont des canalisations verticales de distribution d’eau, toujours sous
pression, utilisables uniquement par les services de sécurité.
3/-Installation d’exutoires de fumée et de chaleur :
Dans un local fermé, la fumée et les gaz chauds dégagés au cours
d’un incendie montent verticalement vers la toiture .
Le fonctionnement des exutoires crée dans la toiture des ouvertures
qui servent à l’évacuation naturelle de la fumée et des gaz de
combustion dégagés.
Limiter la profondeur de la couche de gaz chauds et de fumée à
l’intérieur du bâtiment.

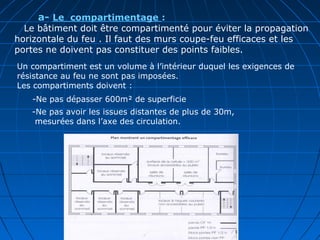

17. a- Le compartimentage :
Le bâtiment doit être compartimenté pour éviter la propagation
horizontale du feu . Il faut des murs coupe-feu efficaces et les
portes ne doivent pas constituer des points faibles.
Un compartiment est un volume à l’intérieur duquel les exigences de
résistance au feu ne sont pas imposées.
Les compartiments doivent :
-Ne pas avoir les issues distantes de plus de 30m,
mesurées dans l’axe des circulation.
-Ne pas dépasser 600m² de superficie

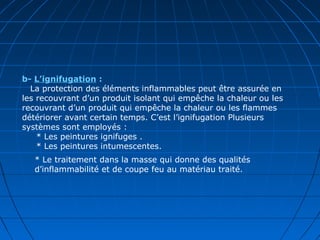

18. b- L’ignifugation :
La protection des éléments inflammables peut être assurée en
les recouvrant d’un produit isolant qui empêche la chaleur ou les
recouvrant d’un produit qui empêche la chaleur ou les flammes
détériorer avant certain temps. C’est l’ignifugation Plusieurs
systèmes sont employés :
* Les peintures ignifuges .
* Les peintures intumescentes.
* Le traitement dans la masse qui donne des qualités
d’inflammabilité et de coupe feu au matériau traité.

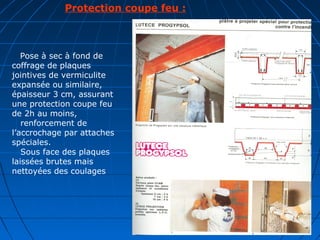

19. Protection coupe feu :
Pose à sec à fond de
coffrage de plaques
jointives de vermiculite
expansée ou similaire,
épaisseur 3 cm, assurant
une protection coupe feu
de 2h au moins,
renforcement de
l’accrochage par attaches
spéciales.
Sous face des plaques
laissées brutes mais
nettoyées des coulages

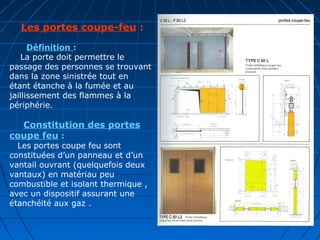

21. Les portes coupe-feu :
Définition :
La porte doit permettre le
passage des personnes se trouvant
dans la zone sinistrée tout en
étant étanche à la fumée et au
jaillissement des flammes à la
périphérie.
Constitution des portes
coupe feu :
Les portes coupe feu sont
constituées d’un panneau et d’un
vantail ouvrant (quelquefois deux
vantaux) en matériau peu
combustible et isolant thermique ,
avec un dispositif assurant une
étanchéité aux gaz .

22. Portes "Exécutives"
Exécutive est une porte coupe-feu multi fonctionnelle, dont la
finition en deux tonalités de gris s'uniformise aux dernières
tendances de l'architecture d'intérieurs.

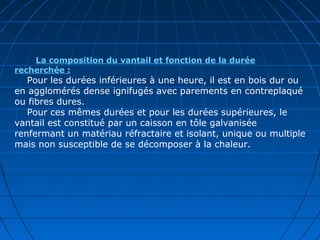

23. La composition du vantail et fonction de la durée
recherchée :
Pour les durées inférieures à une heure, il est en bois dur ou
en agglomérés dense ignifugés avec parements en contreplaqué
ou fibres dures.
Pour ces mêmes durées et pour les durées supérieures, le
vantail est constitué par un caisson en tôle galvanisée
renfermant un matériau réfractaire et isolant, unique ou multiple
mais non susceptible de se décomposer à la chaleur.

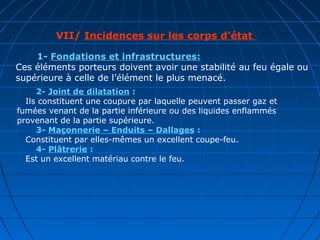

24. VII/ Incidences sur les corps d’état
1- Fondations et infrastructures:
Ces éléments porteurs doivent avoir une stabilité au feu égale ou
supérieure à celle de l’élément le plus menacé.
2- Joint de dilatation :
Ils constituent une coupure par laquelle peuvent passer gaz et
fumées venant de la partie inférieure ou des liquides enflammés
provenant de la partie supérieure.
3- Maçonnerie – Enduits – Dallages :
Constituent par elles-mêmes un excellent coupe-feu.
4- Plâtrerie :
Est un excellent matériau contre le feu.

26. 5- Les gaines
Quel que soit leur usage,
les gaines constituent un
chemin préférentiel pour
l’extension des sinistres car
elles forment cheminée, le
tirage thermique accélère le
feu et elles propagent au
loin fumées, gaz toxiques et
inflammables.
De plus elles mettent en
communication les divers
niveaux créant ainsi des
discontinuités dans les
éléments coupe-feu.

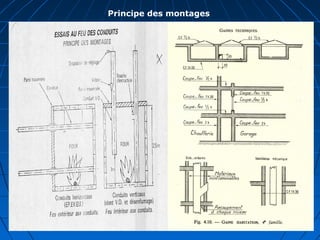

27. Principe des montages

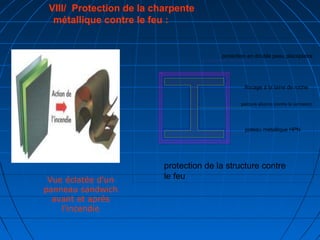

28. VIII/ Protection de la charpente
métallique contre le feu :
Vue éclatée d'un
panneau sandwich
avant et après
l'incendie
protection en double peau placoplatre
protection de la structure contre
le feu
poteau métallique HPN
peinture alluzinc (contre la corrosion)
flocage à la laine de roche

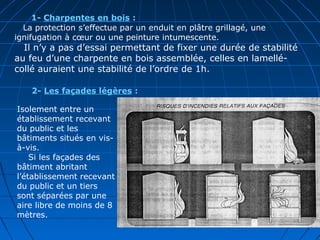

29. 1- Charpentes en bois :
La protection s’effectue par un enduit en plâtre grillagé, une
ignifugation à cœur ou une peinture intumescente.
Il n’y a pas d’essai permettant de fixer une durée de stabilité
au feu d’une charpente en bois assemblée, celles en lamellé-
collé auraient une stabilité de l’ordre de 1h.
2- Les façades légères :
Isolement entre un
établissement recevant
du public et les
bâtiments situés en vis-
à-vis.
Si les façades des
bâtiment abritant
l’établissement recevant
du public et un tiers
sont séparées par une
aire libre de moins de 8
mètres.

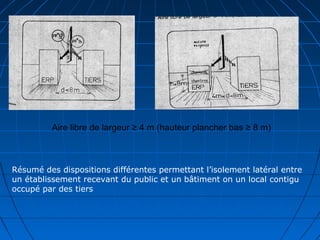

30. Aire libre de largeur ≥ 4 m (hauteur plancher bas ≥ 8 m)
Résumé des dispositions différentes permettant l’isolement latéral entre
un établissement recevant du public et un bâtiment on un local contigu
occupé par des tiers

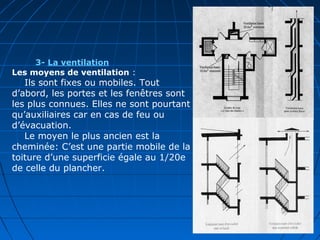

31. 3- La ventilation
Les moyens de ventilation :
Ils sont fixes ou mobiles. Tout
d’abord, les portes et les fenêtres sont
les plus connues. Elles ne sont pourtant
qu’auxiliaires car en cas de feu ou
d’évacuation.
Le moyen le plus ancien est la
cheminée: C’est une partie mobile de la
toiture d’une superficie égale au 1/20e
de celle du plancher.

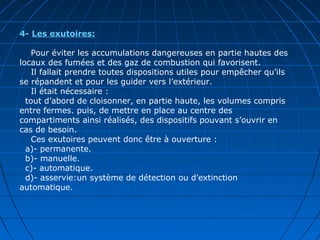

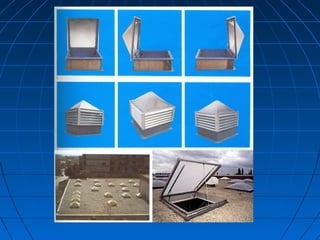

32. 4- Les exutoires:
Pour éviter les accumulations dangereuses en partie hautes des
locaux des fumées et des gaz de combustion qui favorisent.
Il fallait prendre toutes dispositions utiles pour empêcher qu’ils
se répandent et pour les guider vers l’extérieur.
Il était nécessaire :
tout d’abord de cloisonner, en partie haute, les volumes compris
entre fermes. puis, de mettre en place au centre des
compartiments ainsi réalisés, des dispositifs pouvant s’ouvrir en
cas de besoin.
Ces exutoires peuvent donc être à ouverture :
a)- permanente.
b)- manuelle.
c)- automatique.
d)- asservie:un système de détection ou d’extinction
automatique.

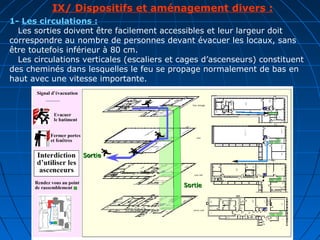

34. IX/ Dispositifs et aménagement divers :
1- Les circulations :
Les sorties doivent être facilement accessibles et leur largeur doit
correspondre au nombre de personnes devant évacuer les locaux, sans
être toutefois inférieur à 80 cm.
Les circulations verticales (escaliers et cages d’ascenseurs) constituent
des cheminés dans lesquelles le feu se propage normalement de bas en
haut avec une vitesse importante.

35. 2- Voies :
Il faut donc prévoir dans ce cas, la création d’une voie d’accès
qui permettra à l’échelle coulisse portative des sapeurs-pompiers,
d’un poids élevée, d’arriver à pied d’œuvre, c’est-à-dire à
proximité de la façade du bâtiment, chaque logement devant
pouvoir être atteint soit directement soit après un parcours .

36. Voie utilisable par les engins de secours ( en abrégé voie
engins ) :
voie d’une largeur minimale de 08 m, comportant une chaussée
répondant aux caractéristique suivantes, Largeur, bandes
réservées au stationnement exclues :
• 03 mètres pour une voie dont la largeur exigée est comprise
entre 8 et 12 m.
• 06 mètres pour une voie dont la largeur exigée est égale ou
supérieure à 12 m.
Toutefois, sur une longueur inférieure à 20 m, la largeur de la
chaussée peut être réduite à 3 m .

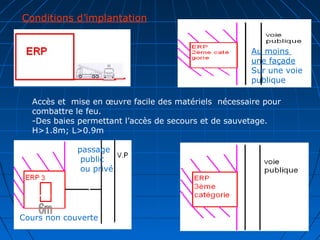

38. Accès et mise en œuvre facile des matériels nécessaire pour
combattre le feu.
-Des baies permettant l’accès de secours et de sauvetage.
H>1.8m; L>0.9m
Conditions d’implantation
passage
public
ou privé
Cours non couverte
Au moins
une façade
Sur une voie
publique

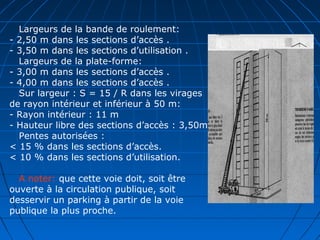

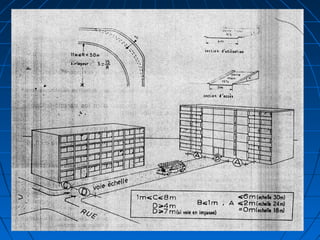

40. Largeurs de la bande de roulement:
- 2,50 m dans les sections d’accès .
- 3,50 m dans les sections d’utilisation .
Largeurs de la plate-forme:
- 3,00 m dans les sections d’accès .
- 4,00 m dans les sections d’accès .
Sur largeur : S = 15 / R dans les virages
de rayon intérieur et inférieur à 50 m:
- Rayon intérieur : 11 m
- Hauteur libre des sections d’accès : 3,50m
Pentes autorisées :
< 15 % dans les sections d’accès.
< 10 % dans les sections d’utilisation.
A noter: que cette voie doit, soit être
ouverte à la circulation publique, soit
desservir un parking à partir de la voie
publique la plus proche.

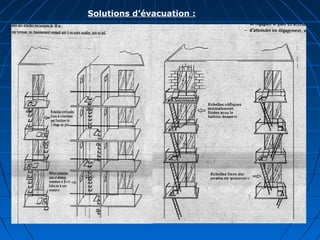

41. Solutions d’évacuation :

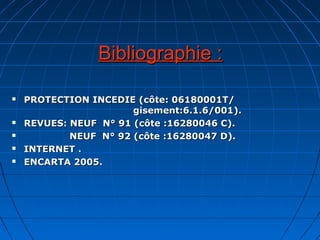

43. Bibliographie :Bibliographie :
 PROTECTION INCEDIE (côte: 06180001T/PROTECTION INCEDIE (côte: 06180001T/
gisement:6.1.6/001).gisement:6.1.6/001).
 REVUES: NEUF N° 91 (côte :16280046 C).REVUES: NEUF N° 91 (côte :16280046 C).
 NEUF N° 92 (côte :16280047 D).NEUF N° 92 (côte :16280047 D).
 INTERNET .INTERNET .
 ENCARTA 2005.ENCARTA 2005.
