Eclairagisme
Le document traite des différents aspects du confort humain, notamment thermique, acoustique et visuel, en mettant l'accent sur l'éclairage. Il explique les propriétés de la lumière, la physiologie de l'œil humain, et les critères techniques pour l'éclairement, tels que la température de couleur et l'indice de rendu de couleur. En outre, il aborde des notions fondamentales de photométrie et de calcul d'éclairement pour optimiser l'usage de l'éclairage dans divers environnements.
Contenu connexe
Eclairagisme
- 1. LE CONFORT DEL’ ETRE HUMAIN LE CONFORT THERMIQUE .Température . Humidité LE CONFORT OCCULAIRE . LUMIERE . COULEUR CONFORT AUDITIVE - SON et BRUIT ECLAIRAGISME ACOUSTIQUE CLIMATISATION
- 2. DOMAINE DE L'ÉCLAIRAGISME •Éclairage intérieur • Éclairage extérieur • Éclairage architectural • Éclairage sportif
- 3. NOS OBJECTIFS BESOINS ? Besoin d’unequalité de lumière >>> choisir - Type de lampes - Type de luminaire Besoin quantitatifs >>>- Calculer le nombre de luminaire - Détermination de la meilleur répartition
- 4. La lumière estune plage de longueur d’ondes électromagnétique qui nous parvienne. Pour la lumière on parle du spectre visible Longueur d’onde λ Fréquence = f (Hz) Célérité=(300 000 km/s) λ=c/f LA LUMIERE
- 5. Lumière visible Fraction durayonnement électromagnétique
- 6. Le spectre dela lumière visible I.R.U.V.
- 7. R V B L’œil ne «capte » que 3 couleurs •La lumière blanche •L’addition des couleurs Aspect physiologique

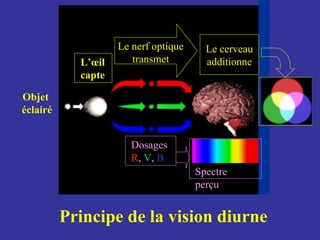

- 8. Objet éclairé Principe de lavision diurne Le nerf optique transmetL’œil capte Le cerveau additionne Dosages R, V, B Spectre perçu
- 9. La structure del’œil humain Adaptation Perceptions lumineuses Mise au point Capteur photosensible(Diaphragme) (Lentille « autofocus ») (Pellicule) (Capteur CCD) Adaptation à: -l’ intensité lumineuse -A la distance des objet Les formes projetées sur la rétine Couleur du spectre émis La rétine reçoit l’image projetée des objets elle dispose de capteurs photo sensibles : Cônes: sensibles au rouge, vert et bleu (vision diurne Les bâtonnets ( vision nocturne ) uni color
- 10. Si éclairement trèsfaible Vision SCOTOPIQUE (« SANS » COULEUR) Si éclairement suffisant Vision PHOTOPIQUE (EN COULEURS) Si éclairement faible Vision MÉSOPIQUE LA RÉTINE Ses capteurs photosensibles En période diurne, vision photo pique ce son les cône qui sont mobilisés, il ne captent que les couleurs rouge, vert et bleu du spectre reçu). Suivant le dosage du RVD, le cerveau procède à une addition de ces couleur fondamentales dont le resul. Est 1 image en coul. Des obj En période nocturne: nous avons une vision scotopique seul les bâtonnets réagissent à faible luminosité et le résultat est une image monochromatique Cônes et bâtonnets sont mobilisés, les couleurs de l’image perçue dépend du niveau d’éclairement.
- 11. Sensibilité de l’œilaux différentes longueurs d’ondes (vision photo pique)
- 12. Les différentes visions Synthèsedes sensibilités aux rayonnements « visibles » Sensibilitéauxrayonnements Longueurs d’ondes PhotopiqueScotopique RougesOrangesJaunesVertsBleusViolets Mésopique
- 13. Autre paramètres dela vision Adaptation : processus de modification de l’état d’un système visuelle qui a été ou est soumis à des stimulations lumineuses de différentes luminances, répartition spectrales et étendue angulaire Accommodation : Ajustement de la convergence du cristallin qui permet d’amener sur la rétine l’image d’un objet situé à une distance donnée. Acuité visuelle : Capacité de perception distincte de fins détails ayant une très petite séparation angulaire Contraste : Evaluztion de la différence d’aspect de deux ou de plusieurs partie du champs observé, juxtaposée dans l’espace ou dans le temps ( d’où contraste de luminosité, contraste de clarté, contraste de couleur etc) Eblouissement : condition de vision dans lesquelles on éprouve une gêne ou une réduction d’aptitude à distinguer des détails ou des objets, par suite d’une répartition défavorable des luminances ou d’un contraste excessif.

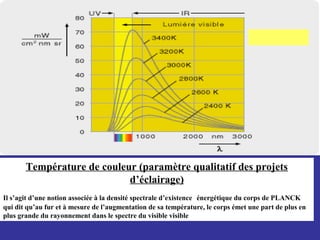

- 14. Température de couleur(paramètre qualitatif des projets d’éclairage) Il s’agit d’une notion associée à la densité spectrale d’existence énergétique du corps de PLANCK qui dit qu’au fur et à mesure de l’augmentation de sa température, le corps émet une part de plus en plus grande du rayonnement dans le spectre du visible visible
- 15. Teintes de confort Latempérature de couleur proximale Tcp :Température de couleur proximale est la couleur apparente d’une source lumineuse mesurée en [°K] par référence au corps noir de Planck (ou barre en métal) chauffée jusqu’à ce qu’elle émet un rayonnement de même Chromaticité que la source. Notion de teinte de confort Teinte chaude :2000 à 3000°K (prédominance jaune - rouge) Teinte moyenne : De 3000 à 5000°K (impression blanc neutre) Teinte froid : Au dessus de 5000°K
- 16. Salle T180 (dessinindustriel) • Long. : 1,50 m • 2 tubes / luminaire • Agréé « Promotelec » • Tubes fluo. Ø ≤ 26 mm • Tcp 3000 à 4000 K • IRC ≥ 85 EXIGENCE : Éclairement initial : 950 lux Choix des luminaires Documentation Mazda : GIN GLA/S 2 TFP 58 W Symbole : 0,51 C (> 0,5) Long. (s/h) ≤ 1,4 Trans. (s/h) ≤ 1,5 Choix des lampes
- 17.
- 18. INDICE DE RENDUDE COULEUR D’ UNE LAMPE Il s’agit du degrés de concordance de la couleur d’un objet, par rapport à son apparence sous l’effet d’une source lumineuse de référence >> indice allant de 0 à 100 . ** IRC < 70 : médiocre ** IRC > 80 : bonne qualité ** 80<IRC > 90 : Salle de classe ou bureaux ** IRC>90: musées, galeries, certains magasins
- 19.

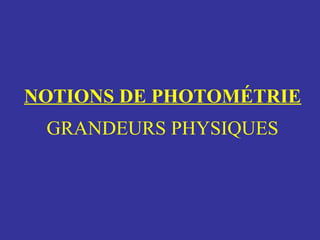

- 20. NOTIONS DE PHOTOMÉTRIE GRANDEURSPHYSIQUES
- 21. Source lumineuse x lumineux: F en lumen (lm) : Caractérise la quantité de lumière se par seconde par une source lumineuse indépendamment de la artition spaciale
- 22. Angle solide Ω S Fx R Fx ⋅= Ω = 2 Ix I Flux Fx Aire S R Intensitélumineuse : Grandeur physique définissant l’intensité du flux lumineux suivant le cône de direction x : Fx Ω=S/R2 Intensité lumineuse (en candela cd)
- 23. Éclairement : Een lux AdA F dF P Éclairement moyen Éclairement au point P 2 dS F E I == 2 ddA dF E I == →0)(dAlim d Il s’agit de la densité de lumière reçue par une surface éclairée
- 24. Relation entre Eclairementet intensité lumineuse α Source lumineuse d dS Pour une surface élémentaire Eclairement (lx)= dS dF E = Angle solide 2 )cos(. d dS d α =Ω Intensité lumineuse )cos( . )cos(. . 22 αα d E dS ddF dS dF I === 2 )cos(. d I E α = Eclairement d’une surface est: - proportionnel à l’intensité lumineuse - Inversement proportionnel au carré de la distance parcourue par le flux lumineux Eclairement
- 25. LUMINACE L en cd/m2 Pourune source ponctuelle ou une surface réfléchissante la luminance est : )cos(. αS I Sa I L == Surface apparente Sa S Relation entre éclairement et luminance Pour un corps suivant la loi de Lambert ( la surface diffusante présente la même luminance dans toutes les direction) et possède un facteur de réflexion ρ . Nous avons ρ L E .Π =
- 26. Notion de luminanced’une source Petite surface Luminance faible Flux lumineux identiques Luminance élevée Grande surface
- 27. Notion de luminanced’une surface éclairée Luminance faible Luminance élevée
- 28.
