Le document présente une analyse urbaine détaillée du quartier des abattoirs à Alger, en examinant divers aspects tels que la morphologie, l'histoire et les fonctions des bâtiments. Il souligne les déséquilibres entre les flux mécaniques et piétonniers, ainsi que les problèmes d'infrastructures et de mixité des activités industrielles et résidentielles. Enfin, des propositions pour la réhabilitation et la restructuration de la zone sont également évoquées.

Intégrer la présentation

Téléchargé 1 314 fois
Analyseurbaine Casd’étudeslesABATTOIRS Fai par: -Sayah Kamel -Brouri Nassim -Mekki Houssem -Azzouz Mounira -Benbata Radouane -Bendou Fahim Encadré par: -Mme Lahlouh -Mme Djendou -Mr Ait younes
PLAN DE TRAVAIL 1-Introduction 2-La lecture sensible 3- La lecture historique 4-La lecture morphologique 5-La lecture fonctionnelle Synthèse générale problématique 6-Recherche thématique Étude d’un exemple (Quartier Des Halles) 7-Les hypothèse d'intervention
INTRODUCTION L’analyse urbaine peut être définie comme l’étude des structures de la ville et de l’espace urbain Elle nous permet de Voir la complexité de l’espace urbain à travers la diversité des approches et la multiplicité des donnés abordées et aussi Décomposer et classer les éléments constitutifs de l’espace urbain et surtout distinguer les priorités et les éléments qui ont un impacte directe sur le projet urbain Chaque projet urbain nécessite une analyse préalable mais celle-ci ne devient utile que dans la mesure ou elle guide réellement la prise de décision dans l’intervention Introduction On doit distinguer entre l’analyse et le projet urbains ,alors que la première ouvre le champs d’investigation le plus vaste possible, le second connaît une démarche de synthèse logique des données de l’analyse afin d’identifier les données déterminantes et les données accessoires

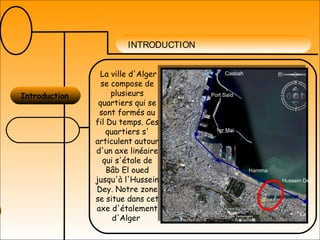

INTRODUCTION Introduction La ville d'Alger se compose de plusieurs quartiers qui se sont formés au fil Du temps. Ces quartiers s' articulent autour d'un axe linéaire qui s'étale de Bâb El oued jusqu'à l'Hussein Dey. Notre zone se situe dans cet axe d'étalement d'Alger Les abattoirs Casbah Port Saïd 1er Mai Hamma Hussein Dey

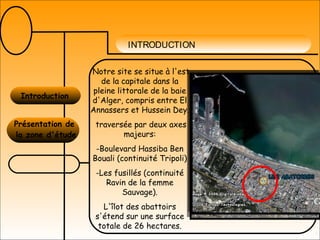

INTRODUCTION Introduction Présentation de la zone d'étude Notre site se situe à l'est de la capitale dans la pleine littorale de la baie d'Alger, compris entre El Annassers et Hussein Dey. traversée par deux axes majeurs: -Boulevard Hassiba Ben Bouali (continuité Tripoli) -Les fusillés (continuité Ravin de la femme Sauvage). L'îlot des abattoirs s'étend sur une surface totale de 26 hectares.

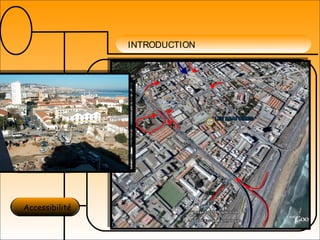

INTRODUCTION Introduction Présentation de la zone d'étude Situation Accessibilité
LECTURE SENSIBLE au NORD La rue TRIPOLIE À L'OUEST par la rue des FUSILLERS qui le sépare du quartier des ANNASSERS, Au Sud par la rue MAHMOUD BOUJAATIT À L'EST par la rue MOHAMED MERBOUCH E qui le sépare du quartier d'HUSSEIN DEY

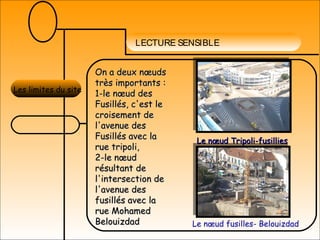

LECTURE SENSIBLE Les limites du site On a deux nœudsOn a deux nœuds très importants :très importants : 1-le nœud des1-le nœud des Fusillés, c'est leFusillés, c'est le croisement decroisement de l'avenue desl'avenue des Fusillés avec laFusillés avec la rue tripoli,rue tripoli, 2-le nœud2-le nœud résultant derésultant de l'intersection del'intersection de l'avenue desl'avenue des fusillés avec lafusillés avec la rue Mohamedrue Mohamed BelouizdadBelouizdad Le nœud Tripoli-fusilliesLe nœud Tripoli-fusillies Le nœud fusilles- Belouizdad

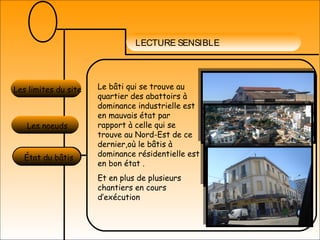

LECTURE SENSIBLE Les limites du site Les noeuds État du bâtis Le bâti qui se trouve au quartier des abattoirs à dominance industrielle est en mauvais état par rapport à celle qui se trouve au Nord-Est de ce dernier,où le bâtis à dominance résidentielle est en bon état . Et en plus de plusieurs chantiers en cours d’exécution

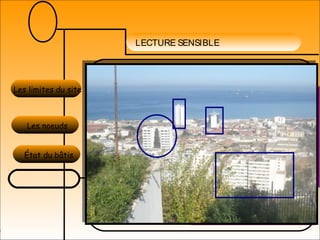

LECTURE SENSIBLE Le bâtiment PERNOTLe bâtiment PERNOT qui a 15 étages, se situequi a 15 étages, se situe au coin deau coin de l'intersection des deuxl'intersection des deux rues celle desrues celle des FUSILLERS avec la rueFUSILLERS avec la rue HASSIBA BENHASSIBA BEN BOUALI.BOUALI. Le bâtimentLe bâtiment polyfonctionnelpolyfonctionnel (carrefour)revêtue en(carrefour)revêtue en vitrage bleu et qui sevitrage bleu et qui se situ juste en face dusitu juste en face du PERNOTPERNOT dans la ruedans la rue tripolitripoli NOUVELLE COURNOUVELLE COUR d'ALGER; qui sed'ALGER; qui se situ à 50 mètres desitu à 50 mètres de la station du métrola station du métro sur la rue Fernansur la rue Fernan HanafiHanafi Le Ministère DeLe Ministère De L'éducationL'éducation Nationale: unNationale: un bâtiment de 9 étagesbâtiment de 9 étages qui se situ au coinqui se situ au coin d'intersection de lad'intersection de la rue Merbouche avecrue Merbouche avec l'avenue Mahmoudl'avenue Mahmoud BoudjaatitBoudjaatit Les limites du site Les noeuds État du bâtis

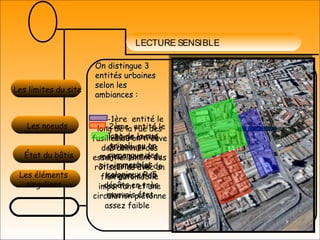

LECTURE SENSIBLE Les éléments singuliers Les limites du site Les noeuds État du bâtis On distingue 3On distingue 3 entités urbainesentités urbaines selon lesselon les ambiances :ambiances : -1ère entité le long de la rue des fusilles ou on trouve des commerces essentiellement des rôtisseries avec un flux automobile important et une circulation piétonne assez faible -2ème entité le long de la rue tripoli ou on remarque des immeubles coloniaux R+5 -3ème entité qui occupe la majeur partie du site constitué de hangars et de dépôts en très mauvais état.
LECTURE SENSIBLE Les éléments singuliers Les limites du site Les noeuds État du bâtis Les entités urbaines Synthèse d'après nos visites répétées au site nous constatons la présence d'un déséquilibre entre le flux mécanique et piétonniers au niveau des axes primaires et secondaires - le manque de perméabilité visuelle à l'intérieur de la zone -la faible hauteur du bâti le long des fusillés qui ne met pas assez en évidence la perspective vers la mer

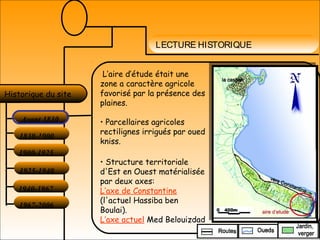

LECTURE HISTORIQUE Avant 1830 Historique du site 1830-1900 1900-1925 1925-1940 1940-1967 1967-2006 L’aire d’étude était une zone a caractère agricole favorisé par la présence des plaines. • Parcellaires agricoles rectilignes irrigués par oued kniss. • Structure territoriale d'Est en Ouest matérialisée par deux axes: L‘axe de Constantine (l'actuel Hassiba ben Boulai). L’axe actuel Med Belouizdad

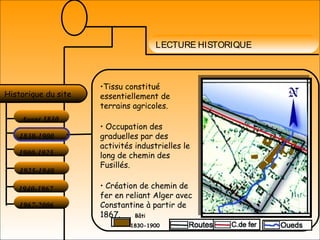

LECTURE HISTORIQUE Avant 1830 Historique du site 1830-1900 1900-1925 1925-1940 1940-1967 1967-2006 •Tissu constitué essentiellement de terrains agricoles. • Occupation des graduelles par des activités industrielles le long de chemin des Fusillés. • Création de chemin de fer en reliant Alger avec Constantine à partir de 1867. Bâti 1830-1900

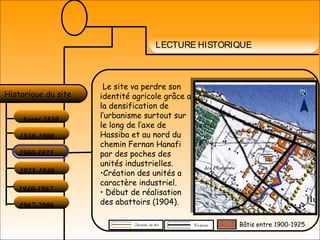

LECTURE HISTORIQUE Avant 1830 Historique du site 1830-1900 1900-1925 1925-1940 1940-1967 1967-2006 Le site va perdre son identité agricole grâce a la densification de l’urbanisme surtout sur le long de l’axe de Hassiba et au nord du chemin Fernan Hanafi par des poches des unités industrielles. •Création des unités a caractère industriel. • Début de réalisation des abattoirs (1904). Bâtis entre 1900-1925
LECTURE HISTORIQUE Avant 1830 Historique du site 1830-1900 1900-1925 1925-1940 1940-1967 1967-2006 •Affirmation de tissu résidentiel. • Renforcement de caractère industriel par la création de l’extension de plusieurs unités (usines, hangars).
LECTURE HISTORIQUE Avant 1830 Historique du site 1830-1900 1900-1925 1925-1940 1940-1967 1967-2006 • A cette période le site était occupé par sa totalité de surface avec une grande densité du bâti •L'apparition de quelques équipements éducatifs (écoles, lycées).
LECTURE HISTORIQUE Avant 1830 Historique du site 1830-1900 1900-1925 1925-1940 1940-1967 1967-2006 •A cette périodes vont apparaître des problèmes de circulation a cause de la grande densité et la position stratégique de notre air d’étude, et pour résoudre ses problèmes il a été réalisé des échangeurs et la pénétrante des Annassers. •Réalisation du ministère de l'éducation national. • Réalisation de l'immeuble de bureaux. • Récupération d'anciennes friches industrielles •Réalisation du palais de justice 1995 (la nouvelle cour d’ALGER). •La station de métro ; et le nouveau projet prévue ;la station de tramway.

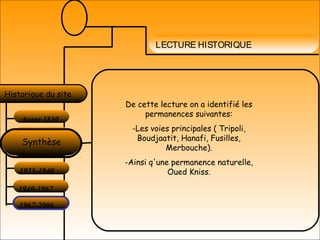

LECTURE HISTORIQUE Avant 1830 Historique du site 1830-1900 1900-1925 1925-1940 1940-1967 1967-2006 Synthèse De cette lecture on a identifié les permanences suivantes: -Les voies principales ( Tripoli, Boudjaatit, Hanafi, Fusilles, Merbouche). -Ainsi q'une permanence naturelle, Oued Kniss.

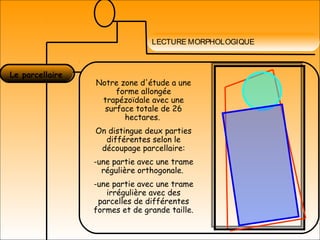

LECTURE MORPHOLOGIQUE Notre zone d'étude a une forme allongée trapézoïdale avec une surface totale de 26 hectares. On distingue deux parties différentes selon le découpage parcellaire: -une partie avec une trame régulière orthogonale. -une partie avec une trame irrégulière avec des parcelles de différentes formes et de grande taille. Le parcellaire

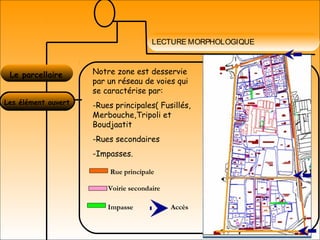

LECTURE MORPHOLOGIQUE Le parcellaire Les élément ouvert Notre zone est desservie par un réseau de voies qui se caractérise par: -Rues principales( Fusillés, Merbouche,Tripoli et Boudjaatit -Rues secondaires -Impasses. Voirie secondaire Accès Rue principale Impasse

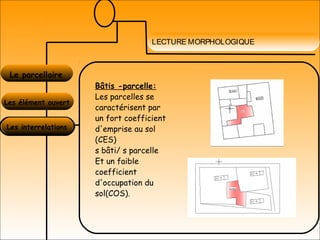

LECTURE MORPHOLOGIQUE Le parcellaire Les élément ouvert Les interrelations Bâtis -parcelle: Les parcelles se caractérisent par un fort coefficient d'emprise au sol (CES) s bâti/ s parcelle Et un faible coefficient d'occupation du sol(COS).
LECTURE MORPHOLOGIQUE Le parcellaire Les élément ouvert Les interrelations Batis-Voirie: Le bâti est aligné par rapport aux voies avec un faible recul. On remarque aussi le petit gabarit du bâti par rapport a la largeur des voies (rues des Fusillés, Merbouche). Parcelle-Voirie: Les parcelles ont un découpage perpendiculaire par rapport aux voies.
LECTURE MORPHOLOGIQUE Le parcellaire Les élément ouvert Les interrelations Le Statut juridique La prédominance de la propriété étatique avec la présence de quelques propriétés privées correspondant a des usines , des hangars et des unités industrielles disperses dans le site . Propriété privée Propriété étatique
LECTURE MORPHOLOGIQUE Le parcellaire Les élément ouvert Les interrelations Le Statut juridique typologie de bâtis Les différents types de bâtis: - hangars -immeubles coloniaux -bâtiments récents

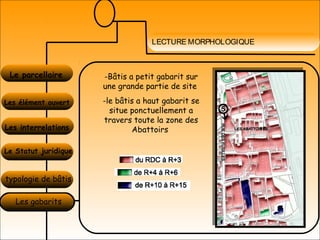

LECTURE MORPHOLOGIQUE Le parcellaire Les élément ouvert Les interrelations Le Statut juridique typologie de bâtis Les gabarits -Bâtis a petit gabarit sur une grande partie de site -le bâtis a haut gabarit se situe ponctuellement a travers toute la zone des Abattoirs
LECTURE MORPHOLOGIQUE Le parcellaire Les élément ouvert Les interrelations Le Statut juridique typologie de bâtis Les gabarits Le bâti qui se trouve au quartier des abattoirs à dominance industrielle est en mauvais état par rapport à celui qui se trouve à l’Ouest de ce dernier où le bâtis à dominance résidentielle. Habitat à caractère résidentiel Battisses à caractère industriel Chantiers en cour
LECTURE MORPHOLOGIQUE Le parcellaire Les élément ouvert Les interrelations Le Statut juridique typologie de bâtis Les gabarits État de bâtis BATI EN MOYEN ÉTAT BÂTI EN BON ÉTAT
LECTURE MORPHOLOGIQUE Le parcellaire Les élément ouvert Les interrelations Le Statut juridique typologie de bâtis Les gabarits État de bâtis BATI EN MAUVAIS ÉTAT BATI DÉMOLIS
LECTURE MORPHOLOGIQUE Le parcellaire Les élément ouvert Les interrelations Le Statut juridique typologie de bâtis Les gabarits État de bâtis Synthèse -Cette zone présente un parcellaire hétérogène soit dans les dimensions ou dans le découpage -On note aussi l'absence de perméabilité physique(grandes parcelles, impasses) -Mais cette zone offre un important potentiel foncier pour les aménagements futurs.
LECTURE FONCTIONNELLE Catégories fonctionnelles existante l’activité résidentielle : des habitations collectifs sur la route Tripoli et Boudjaatit. Les activités existantes Les activités industrielles : Qui occupent la plus grande partie de site, et qui sont liées a l’activité principale dominante : «les abattoirs» dont : -des rôtisseries le long de la rue des fusilles. -Des boucheries. -Des tanneries. -Imprimerie de papier d’emballage pour la viande. •Et avec les nouveaux projets (Carrefour, La cour d’Alger, Centre d’archives, …), l’activité tertiaire va prendre prochainement une place dans le site.
LECTURE FONCTIONNELLE Les équipements Administratif et services : ministère de l’éducation nationale, carrefour, la cour d’Alger. Commerciaux : les rôtisseries le long de la rue des fusilles, et les magasins sur la route de Tripoli et Boudjatit. Culture et loisirs : maison de jeunes, 2 mosquées. Catégories fonctionnelles existante
LECTURE FONCTIONNELLE Les équipements Les types de relation  Relation d’usage complémentaire : superposition des habitations a l’étage et les commerces au RDC, le long de la route de Tripoli et de Boudjatit,qui répandent aux besoins quotidiens des habitants.                         Relation de fonction : les rôtisseries dominent sur le long de la route des fusilles de par leurs proximité des abattoirs et profitant de Grand nombre de passagers qui traversent cette route.                    Catégories fonctionnelles existante
LECTURE FONCTIONNELLE Les équipements Les types de relation  Catégories fonctionnelles existante Synthèse -le caractère industriel du site. -existence d’activités incompatible : industrie et résidences. -engorgement de la circulation et manque d’espace de stationnement.

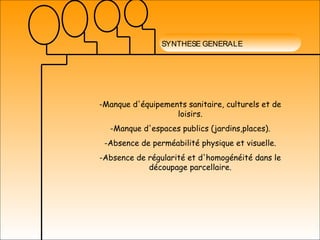

SYNTHESE GENERALE -Manque d'équipements sanitaire, culturels et de loisirs. -Manque d'espaces publics (jardins,places). -Absence de perméabilité physique et visuelle. -Absence de régularité et d'homogénéité dans le découpage parcellaire.

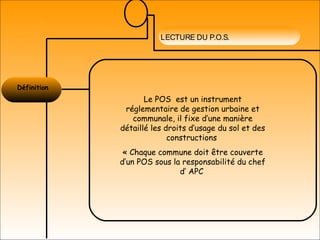

LECTURE DU P.O.S. Définition Le POS est un instrument réglementaire de gestion urbaine et communale, il fixe d’une manière détaillé les droits d’usage du sol et des constructions « Chaque commune doit être couverte d’un POS sous la responsabilité du chef d’ APC

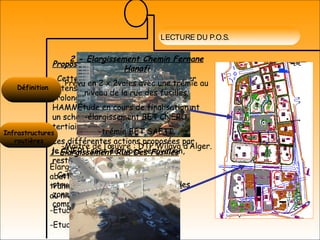

LECTURE DU P.O.S. Proposition du POS 2001CNERU:Proposition du POS 2001CNERU: Cette proposition a pour but d’allégerCette proposition a pour but d’alléger la tension de l’actuel centre, en lela tension de l’actuel centre, en le prolongeant sur le secteur d’EL-prolongeant sur le secteur d’EL- HAMMA /ANNASSERS,tout en suivantHAMMA /ANNASSERS,tout en suivant un schéma favorisant l’activitéun schéma favorisant l’activité tertiaire.tertiaire. Les différentes actions proposées parLes différentes actions proposées par le CNERU sont de types rénovation,le CNERU sont de types rénovation, restructuration et réhabilitation.restructuration et réhabilitation. Cette proposition prévoit uneCette proposition prévoit une structuration ayant pour support desstructuration ayant pour support des zone homogènes, autonomes etzone homogènes, autonomes et complémentaire.complémentaire. 1-Elargissement Rue Des Fusilles Élargissement prévu au niveau des abattoirs pour le passage du tramway et la création d’une trémie au niveau du carrefour de Ruisseau. -Etude INGEROP pour le tramway -Etude SAETI pour la trémie. 2 - Elargissement Chemin Fernane Hanafi Prévu en 2 x 2voies avec une trémie au niveau de la rue des fusilles. Étude en cours de finalisation : -élargissement BET CNERU. -trémie BET SAETI. -Maître de l’œuvre : DTP Wilaya d’Alger. Infrastructures routières Définition

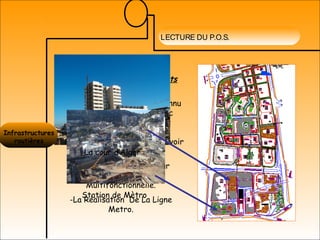

LECTURE DU P.O.S. Les Actions d'Aménagements engagées: Notre fragment a déjà connu un début de réalisation avec l'implantation de plusieurs programmes (cneru1983) a travers tout le périmètre,a savoir : -La Réalisation De La Cour D'Alger Et De La Tour Multifonctionnelle. -La Réalisation De La Ligne Metro. La cour d’Alger Station de Mètro Infrastructures routières

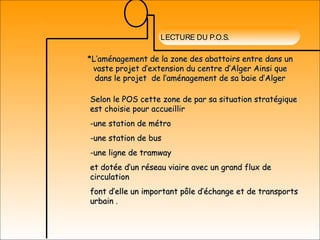

LECTURE DU P.O.S. *L’aménagement de la zone des abattoirs entre dans un*L’aménagement de la zone des abattoirs entre dans un vaste projet d’extension du centre d’Alger Ainsi quevaste projet d’extension du centre d’Alger Ainsi que dans le projet de l’aménagement de sa baie d’Algerdans le projet de l’aménagement de sa baie d’Alger Selon le POS cette zone de par sa situation stratégiqueSelon le POS cette zone de par sa situation stratégique est choisie pour accueillirest choisie pour accueillir -une station de métro-une station de métro -une station de bus-une station de bus -une ligne de tramway-une ligne de tramway et dotée d’un réseau viaire avec un grand flux deet dotée d’un réseau viaire avec un grand flux de circulationcirculation font d’elle un important pôle d’échange et de transportsfont d’elle un important pôle d’échange et de transports urbainurbain .
LECTURE DU P.O.S. On note aussi la construction de plusieurs bâtimentsOn note aussi la construction de plusieurs bâtiments essentiellement à caractère administratif (tours de bureaux et deessentiellement à caractère administratif (tours de bureaux et de services)services) en plus des équipements existantsen plus des équipements existants -Centre commercial-Centre commercial -Cours d’Alger-Cours d’Alger -Bureau des archives (en cours)-Bureau des archives (en cours) mais qui restent des éléments singuliersmais qui restent des éléments singuliers qui ne rentrent pas dans une vision globale du sitequi ne rentrent pas dans une vision globale du site De cette lecture on constate aussi une absence ou un manque deDe cette lecture on constate aussi une absence ou un manque de structures tels les espaces publics, jardins,logements d’habitationstructures tels les espaces publics, jardins,logements d’habitation et d’équipements de loisirs.et d’équipements de loisirs. Ce qui donne à notre zone un caractère purement administratifCe qui donne à notre zone un caractère purement administratif n’assumant pas assez son rôle de centre urbain et de pôle den’assumant pas assez son rôle de centre urbain et de pôle de transporttransport

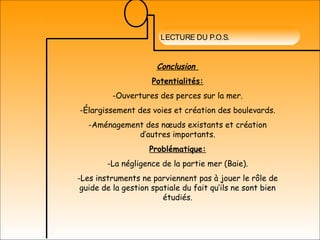

LECTURE DU P.O.S. Conclusion Potentialités: -Ouvertures des perces sur la mer. -Élargissement des voies et création des boulevards. -Aménagement des nœuds existants et création d’autres importants. Problématique: -La négligence de la partie mer (Baie). -Les instruments ne parviennent pas à jouer le rôle de guide de la gestion spatiale du fait qu’ils ne sont bien étudiés.

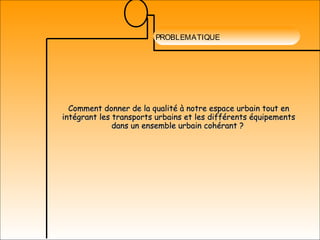

LECTURE DU P.O.S.PROBLEMATIQUE Comment donner de la qualité à notre espace urbain tout enComment donner de la qualité à notre espace urbain tout en intégrant les transports urbains et les différents équipementsintégrant les transports urbains et les différents équipements dans un ensemble urbain cohérant ?dans un ensemble urbain cohérant ?

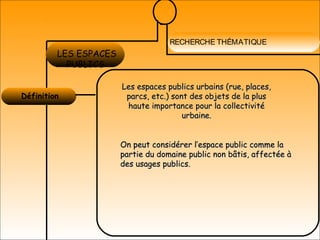

RECHERCHE THÉMATIQUE Définition  LES ESPACES PUBLICS On peut considérer l’espace public comme laOn peut considérer l’espace public comme la partie du domaine public non bâtis, affectée àpartie du domaine public non bâtis, affectée à des usages publics.des usages publics. Les espaces publics urbains (rue, places,Les espaces publics urbains (rue, places, parcs, etc.) sont des objets de la plusparcs, etc.) sont des objets de la plus haute importance pour la collectivitéhaute importance pour la collectivité urbaine.urbaine.

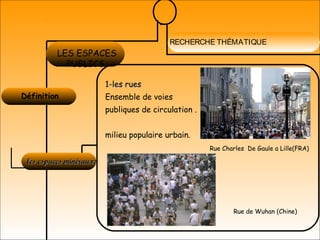

RECHERCHE THÉMATIQUE Définition  LES ESPACES PUBLICS les espaces minéraux:les espaces minéraux: 1-les rues1-les rues Ensemble de voies publiques de circulation . milieu populaire urbain. Rue Charles De Gaule a Lille(FRA) Rue de Wuhan (Chine)

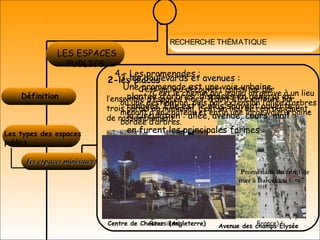

RECHERCHE THÉMATIQUE Définition  LES ESPACES PUBLICS Les types des espaces publics les espaces minéraux:les espaces minéraux: 2-les places C’est un lieu découvert constitué par l’ensemble d’espaces vides, il doit être entouré par trois parois au minimum, c’est un lieu de regroupement, de rassemblement. Place Agde (Languedoc – Roussillon) Place des terreaux : (Lyon, France) 3-les boulevards et avenues :3-les boulevards et avenues : C’est le chemin par lequel on arrive à un lieu où une destination, puis par extension l’allée d’arbres menant à un château et enfin une large voie urbaine bordée d’arbres. Centre de Chester (Angleterre) Avenue des champs Élysée  4 – Les promenades : Une promenade est une voie urbaine plantée d’arbres, disposés en général en rangées. Elle est le plus souvent ouverte à la circulation : allée, avenue, cours, mail en furent les principales formes Promenade du front de mer à Barcelone

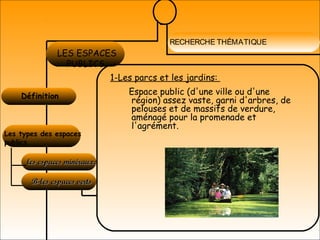

RECHERCHE THÉMATIQUE Définition  LES ESPACES PUBLICS Les types des espaces publics les espaces minéraux:les espaces minéraux: B-les espaces vertsB-les espaces verts 1-Les parcs et les jardins: Espace public (d'une ville ou d'une région) assez vaste, garni d'arbres, de pelouses et de massifs de verdure, aménagé pour la promenade et l'agrément.
RECHERCHE THÉMATIQUE Définition  LES ESPACES PUBLICS Les types des espaces publics les espaces minérauxles espaces minéraux Les espacesLes espaces plantésplantés les espaces vertsles espaces verts Les mailles: se sont des allées bordée d'arbres dans une ville pour offrir un effet de perspective et un ambiance particulier naturelle en plein centre.
RECHERCHE THÉMATIQUE Définition  LES ESPACES PUBLICS Les types des espaces publics Ambiance et qualitéAmbiance et qualité de l’espacede l’espace Place de la Liberté (San Salvador) Place du Commerce (Lisbonne) L’ambiance de l’espace public doit encore être saisieL’ambiance de l’espace public doit encore être saisie par le sensoriel, le visuel qui implique les formespar le sensoriel, le visuel qui implique les formes architecturales et urbanistiques, les matériaux dearchitecturales et urbanistiques, les matériaux de construction, le mobilier urbain, les perspectives, laconstruction, le mobilier urbain, les perspectives, la lumière ; le sonore, mais surtout par l’animationlumière ; le sonore, mais surtout par l’animation découlant des activités et des flux.découlant des activités et des flux.

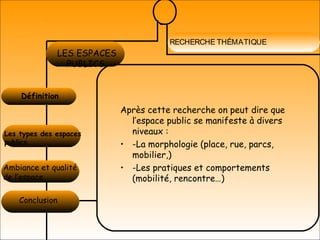

RECHERCHE THÉMATIQUE Définition  LES ESPACES PUBLICS Les types des espaces publics Ambiance et qualité de l’espace Conclusion Après cette recherche on peut dire que l’espace public se manifeste à divers niveaux : • -La morphologie (place, rue, parcs, mobilier,) • -Les pratiques et comportements (mobilité, rencontre…)

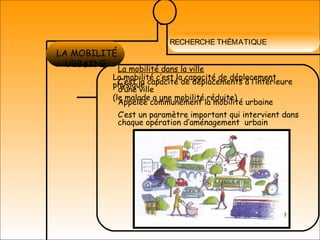

RECHERCHE THÉMATIQUE LES ESPACES PUBLICS LA MOBILITÉ URBAINE La mobilité c’est la capacité de déplacement physique (le malade a une mobilité réduite) La mobilité dans la ville C’est la capacité de déplacements à l’intérieure d’une ville Appelée communément la mobilité urbaine C’est un paramètre important qui intervient dans chaque opération d’aménagement urbain
RECHERCHE THÉMATIQUE LES ESPACES PUBLICS LA MOBILITÉ URBAINE Définition  Transports publics ensemble des transports en commun permettant d’assurer les déplacements internes et aux agglomérations L’autobusLe tramway Le métro
RECHERCHE THÉMATIQUE Mobilité mécanique LES ESPACES PUBLICS LA MOBILITÉ URBAINE Définition  la voiturela voiture L’arrivé de l’automobile et sa diffusion au grand publicL’arrivé de l’automobile et sa diffusion au grand public sonna le glas des tramways; mais les problèmes engendréssonna le glas des tramways; mais les problèmes engendrés par ce moyen de transport, ont amené les pouvoirs publicspar ce moyen de transport, ont amené les pouvoirs publics à relancer et favoriser les transport en commun tels que:à relancer et favoriser les transport en commun tels que: l’autobus, le métro, le RER et autresl’autobus, le métro, le RER et autres Transport individuel Le véloLe vélo un moyen de transport efficace surtout dans les grandes villes et qui se répond de plus en plus a cause de absence des problème de stationnement et des embouteillage
RECHERCHE THÉMATIQUE Mobilité mécanique LES ESPACES PUBLICS LA MOBILITÉ URBAINE Définition  Elle se résumeElle se résume simplement danssimplement dans la circulation desla circulation des individus sur lesindividus sur les trottoirs et danstrottoirs et dans les espacesles espaces urbains.urbains.
RECHERCHE THÉMATIQUE Mobilité mécanique LES ESPACES PUBLICS LA MOBILITÉ URBAINE Définition  la mobilité urbaine est un facteur qui caractérise les grandes villes développés Elle permet une circulation et un déplacement aisés ce qui contribue à faire une ville conviviale Mobilité piétonne

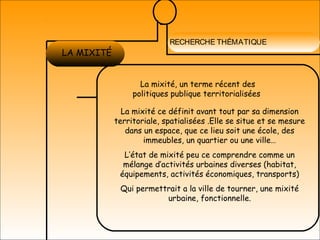

RECHERCHE THÉMATIQUE LA MOBILITÉ URBAINE LA MIXITÉ La mixité, un terme récent des politiques publique territorialisées  La mixité ce définit avant tout par sa dimension territoriale, spatialisées .Elle se situe et se mesure dans un espace, que ce lieu soit une école, des immeubles, un quartier ou une ville… L’état de mixité peu ce comprendre comme un mélange d’activités urbaines diverses (habitat, équipements, activités économiques, transports) Qui permettrait a la ville de tourner, une mixité urbaine, fonctionnelle.
RECHERCHE THÉMATIQUE Définition  LA MOBILITÉ URBAINE LA MIXITÉ Mais il exprime également le mélange de groupes différents, surtout dans un lieu de résidence. La mixité doit permettre d’agir sur la composition sociale des quartiers et des villes et de passer d’un état de ségrégation à un état idéale d’équilibre sociale.

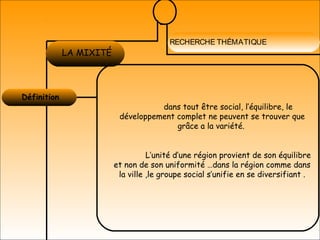

RECHERCHE THÉMATIQUE Définition  LA MOBILITÉ URBAINE LA MIXITÉ dans tout être social, l’équilibre, le développement complet ne peuvent se trouver que grâce a la variété. L’unité d’une région provient de son équilibre et non de son uniformité …dans la région comme dans la ville ,le groupe social s’unifie en se diversifiant .

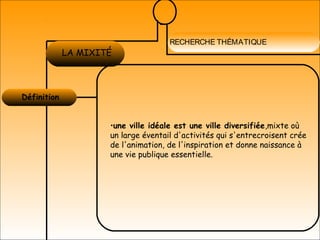

RECHERCHE THÉMATIQUE Définition  LA MOBILITÉ URBAINE LA MIXITÉ •une ville idéale est une ville diversifiée,mixte où un large éventail d'activités qui s'entrecroisent crée de l'animation, de l'inspiration et donne naissance à une vie publique essentielle.
RECHERCHE THÉMATIQUE LA MIXITÉÉtude d’exemple Présentation Les Halles constituent une porte d’entrée a Paris de dimension régionale grâce au pôle de transport. Le projet vise à améliorer la qualité de vie pour l’ensemble de ses usagers. LeProjet desHalles
RECHERCHE THÉMATIQUE LA MIXITÉÉtude d’exemple Présentation LeProjet desHalles Les objectifs 1. adapter les Halles à leur rôle de porte d'entrée principale de Paris avec 3 lignes de RER et 5 lignes de métro. Car il y a 800 000 personnes qui y passent chaque jour.. 2. Le deuxième objectif est de réaménager le site comme un grand espace public parisien, dans la continuité de ceux des Tuileries Palais Royal ou de Beaubourg. Un espace ouvert sur la ville Ce jardin devra être facilement accessible et ouvert, (sans clôture) contrairement au jardin morcelé qui existe aujourd'hui accueillera des activités ou usages futurs (jeux pour enfants, terrains de pétanque...) Ce jardin, grand de (4,3 hectares) et de plain- pied, offrira de grandes vues perspectives. Constitué d’une grande prairie en résille et traversé par un cours qui relie la bourse et le bâtiment de carreau et bordé de deux lisières d’arbres
RECHERCHE THÉMATIQUE LA MIXITÉÉtude d’exemple Présentation LeProjet desHalles Les objectifs Les échanges Le projet améliorera les échanges entre le “dessus” et le “dessous” du Forum. Il permettra d’accroître et d’améliorer les accès à ce pôle de transports majeur à l’échelle régionale et de redimensionner les circulations dans l’ensemble du Forum. La nouvelle conception des cheminements piétons à l'intérieur du Forum permettra une meilleure orientation des usagers du site, il s'agira pour le forum d'un véritable renouveau
RECHERCHE THÉMATIQUE LA MIXITÉÉtude d’exemple Présentation LeProjet desHalles Les objectifs Les échanges Le projet de Carreau •Le projet de "Carreau" pour l'entrée des Halles En bordure des rues Lescot, Rambuteau et Berger, le principe d’un “Carreau”, qui abritera un vaste espace public, des équipements et des commerces, a été retenu. Ce bâtiment fera l’objet d’un concours international d’architecture.
Constructions A Conserves Habitat Administrations Et Services Espaces Publics Élargissement des Voiries Perméabilité Noeud pour Aménager Noeud a Créer Percée vers la mer Hypothèsed’intervention
