La mosquée de Zeytouna est située au cœur de la
médina de Tunis en Tunisie, elle est le plus ancien et
le plus vénéré sanctuaire de la ville.
Elle est le centre topologique de la médina: c’est le
noyau autour duquel cette dernière a pris essor.
Situation de la zeytouna dans la
médina de Tunis
Détail de la médina
autour de la mosquée
La Zeytouna est entourée de souks et de
medersas c’est un centre culturel et
économique.
Les mosquées
La mosquée Zeytouna Zaouia
Tourbet
Les maisonsLes medersas:
La mosquée Zeytouna
La mosquée Zeytouna a été construite à l’emplacement exact de l’église Sainte Olive de l’invasion
vanable alors démoli.
Sa fondation remonte au gouverneur Omeyyade de tunis Abd allah Ibn habad en 732,ou selon d’autre
source c’est le général ghassanide Hassan Ibn Numan qui édifia le monument en 704. La mosquée a
été reconstruite sous l’ordre du calife abbasside El Moustain billah à l’époque du régne de l’émir
aghlabide Ibn Ibrahim Ahmed,les travaux ont été achevés en 864-865.
990 Construction de la coupole El Bahu
1250 Edification de la galerie Narthex
1316 Restauration de portique Est
1450 Modifications majeures du Mihrab
1637 Edification de la galerie à double
portique
1652 Edification du minaret
1894 Nouveau minaret
De plan de la Zeytouna est un plan en T , l’ensemble de la mosquée
est un rectangle gauche et la cour entourée de portiques à une forme
trapézoïdale et la salle de prière est un parallélogramme ; ses nefs
sont perpendiculaires au mur de la qibla .
Les irrégularités de Zeytouna sont dues aux nombreuses
modifications
Salle de prière : salle hypostyle; elle
reproduit le dispositif en T , composé de
: 15 nefs ,6 travées
Ligne de raidissage 134 colonnes.
Mihrab : niche
creusé dans le
mur de qibla et
elle indique
l’orientation de
la prière
maqsura Mur qibla
Galerie a
double
portiques
Galerie
narthex
Tour cylindrique Nord-est
Sahn
Minaret
A,B: ouverture réservées aux femmes
C: accès vers la cours
D: porte monumentale
E,F,G: trois accès depuis la rue qui
sépare la mosquée de la bibliothèque
nationale
mosquée el zaytouna
C: Chapiteau hafside

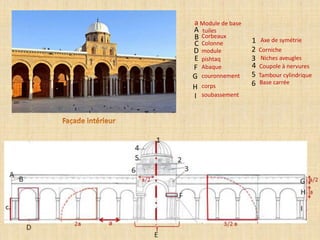

A: module Qui se répète tout au long de la façade en
créant un rythme
B:Colonne
Chapiteau
fut
base
a: module de base
1
2
3
1
2
3
Corbeaux
Axe de symétrie
Niches aveugles
couronnement
soubassement
module
tuiles
Abaque
Colonne
pishtaq
corps
A
B
C
D
E
F
G
H
I
Base carrée
Coupole à nervures
Tambour cylindrique
Corniche
1
2
3
4
5
6
a Module de base
les murs porteurs de 0,75 à 0,90m
d’épaisseur
Tour cylindrique
appareillée en
moellon
Chainage vertical
Sous bassement carré
en gros appareil de
construction rustique
a
a
b b
c
c
Mortier epais
Pierres de taille Moellons ordinaires (assises
irregulieres )
Murs porteurs
…. Serte de 184 colonnes
L’intérieur de la salle
de prière ; une rangé
de colonnes doubles
en marbre ; bordent
la nef centrale
I
I
La galerie narthex
Groupe de 4 colonnes qui
supportent la coupole du
Bahu

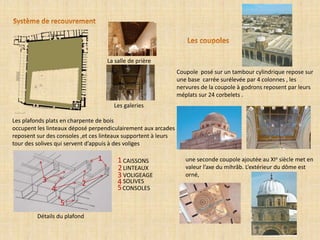

Les plafonds plats en charpente de bois
occupent les linteaux déposé perpendiculairement aux arcades
reposent sur des consoles ,et ces linteaux supportent à leurs
tour des solives qui servent d’appuis à des voliges
La salle de prière
Les galeries
CAISSONS1 1
LINTEAUX2
2
VOLIGEAGE3
3 SOLIVES4
4 CONSOLES5
5
Détails du plafond
Coupole posé sur un tambour cylindrique repose sur
une base carrée surélevée par 4 colonnes , les
nervures de la coupole à godrons reposent par leurs
méplats sur 24 corbelets .
une seconde coupole ajoutée au XIe siècle met en
valeur l’axe du mihrâb. L’extérieur du dôme est
orné,

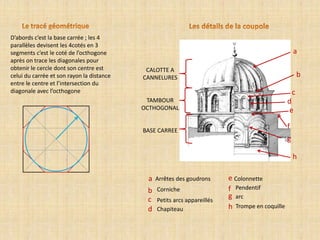

D’abords c’est la base carrée ; les 4
parallèles devisent les 4cotés en 3
segments c’est le coté de l’octhogone
après on trace les diagonales pour
obtenir le cercle dont son centre est
celui du carrée et son rayon la distance
entre le centre et l’intersection du
diagonale avec l’octhogone
Arrêtes des goudrons
TAMBOUR
OCTHOGONAL
a
Cornicheb
Petits arcs appareillésc
d Chapiteau
e Colonnette
f
g
Pendentif
arc
h Trompe en coquille
CALOTTE A
CANNELURES
BASE CARREE
a
h
b
c
d
e
f
g

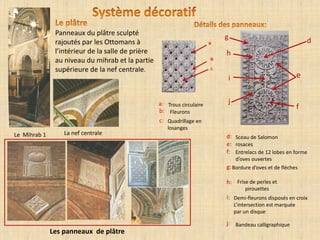

Panneaux du plâtre sculpté
rajoutés par les Ottomans à
l’intérieur de la salle de prière
au niveau du mihrab et la partie
supérieure de la nef centrale.
Les panneaux de plâtre
Le Mihrab 1 La nef centrale
rosaces
Entrelacs de 12 lobes en forme
d’oves ouvertes
d:
e:
f:
g:
h:
i:
Sceau de Salomon
Bandeau calligraphique
Frise de perles et
pirouettes
Bordure d’oves et de flèches
Demi-fleurons disposés en croix
L’intersection est marquée
par un disque
c: Quadrillage en
losanges
b:
Trous circulaire
Fleurons
a: j
g
h
f
d
e
j:
i
Pour les colonnes et les chapiteaux, c’est un marbre
blanc vient de l’Italie .
Chapiteau composite:
A- tailloire a corne
B-echine ornée d’oves
C-corbeille feuillagée
D-astragale
E-volute
Chapiteaux et colonnes
de la salle de priére
Un réseau des
entrelacs en
calcaire
Carreaux de
faiance posés
en diagonale
A
B
C
D
Sculpté et ajouré pour les menuiseries
sous formes calligraphiques ou bien
des motifs floraux et géométriques.
des Claveaux alternativement rouges (brique)
et ocre (pierres),Alternance de lits de briques
et de lits de pierres et Chevrons arqués
Niche aveugle
a a: Brique rouge et
ocre
b
b: Carrés posés sur
pointe
c
c: Claveaux en bichromie
:
:
:
:
:
Planche de bois mince (12 mm)
Chacune des planches minces utilisées, jointives (à la
différence des liteaux), pour la réalisation de couvertures.
Pièce de charpente placée horizontalement en appui sur les murs ou sur les poutres pour soutenir le
plancher d'une pièce et porter en dessous les lattes d'un plafond ou les panneaux d'un plafond
suspendu.
petit corbeau, petite pièce de bois ou de pierre en saillie sur
un mur
Ornement ovoïde sculpté de manière répétitive sur les
moulurations. Le godron se distingue de l'ove par son
asymétrie.
Petite surface plane (sur un objet, un volume de forme régulière).
la volige est une planche de bois rectangulaire, et de faible épaisseur qui, fixée à côté d'autres sur
les chevrons, est destinée à réaliser un plancher continu pour supporter les matériaux de
couverture de toiture tels qu'ardoises, zinc ou étanchéité bitumeuse.
: Planchéiage sur lequel est fixée la couverture du toit
:c'est une partie saillante, qui sert à soutenir une
corniche, une galerie, une colonne.
En architecture, la calotte est la partie supérieure de la voûte hémisphérique.
On l'appelle voûte en calotte.
Une calotte sphérique est donc une portion de sphère limitée par un plan qui
coupe celle-ci, et dont le volume ne peut excéder la demi-sphère.
: cavités en arc de cercle,taillées sur le fût d’une colonne ou d’un pilastre
Ornement composé de lignes courbes (et parfois brisées)
enlacées les unes dans les autres.
:Ornement composé de motifs dont les
courbes s'entrecroisent et s'enchevêtrent
est un ornement taillé en forme de moitié d’œuf coupé selon sa plus grande
dimension et qui sert à décorer les moulures convexes à profil en quart de cercle
nommées quart de rond.Ornement taillé en forme d'oeuf.
:moulure placée sous l'abaque de certains chapiteaux
Corps de moulure placé le plus souvent entre le fût d'une colonne et son chapiteau:
o LUCIEN GOLVIN-Essai sur l’architecture religieuse musulmane ;France 1974 ;Tom3 ;
p150-160. (cotexte historique + plan de la grande mosquée de Zeytouna ).
o SLIMANE REZKI-Al Zeytouna ;Tabernacle de lumières ;Tunis ;Aout 2013 .(contexte
historique+éléments constructifs ).
o LUCIEN GOLVIN-Essai sur l’architecture religieuse musulmane ;France
1974 ;Tom1 ;p70.(éléments constructifs).
o FERNAND NATHAN- merveilles du monde -Texte de DOMINIQUE
VERSINI ;Paris ;p46.(typologie de la mosquée de Zeytouna+photo de la salle de priére).
o Les mosquée du tunisie ;Maison tunisienne de l’edition ;p13.(situation géographique).
o (Deux vues du portique entourant la cour de la mosquée).
o Pdf :BDELAZIZ ALDOULATLI-djamaâ alzaytouna-tunis , édition turath.
o Pdf : FAOUZI MAHFOUD- le décor architecturale en Ifriqia médiévale ; ( LIZINE-A –
architecture de l’ifriqiya ; recherche sur les monuments Aghlabide ; paris 1966 )
o ZBISS SLIMANE MOSTAFA- la grand emosquée de Tunisie. Comptes rendus des séances
de l’académie des inscriptions et belles-lettres, 97e année , N.4,1953. Pp. 443-451.
o Pdf : FATHI JARRAY & ERIC MERCIER – cadrans de la grande mosquée al_Zaytouna.
o Pdf : Lambert Élie. L'architecture musulmane d'Occident [Georges Marçais,
L'Architecture musulmane d'Occident. Tunisie, Algérie, Maroc, Espagne et Sicile]. In:
Journal des savants, Janvier-mars 1956. pp. 19-34.

Contenu connexe

Tendances

Analyse d habitats semi collectif
Analyse d habitats semi collectifAnalyse d habitats semi collectif
Analyse d habitats semi collectif
Archi UHBBC

Histoire de tlemcen
Histoire de tlemcenHistoire de tlemcen
Histoire de tlemcen
MaNar36

la grande mosquée du Cordoue
la grande mosquée du Cordouela grande mosquée du Cordoue
la grande mosquée du Cordoue
Sami Sahli

L’habitat intermédiaire
L’habitat intermédiaire L’habitat intermédiaire
L’habitat intermédiaire
Sami Sahli

Mouvement fonctionaliste 01
Mouvement fonctionaliste 01Mouvement fonctionaliste 01
Mouvement fonctionaliste 01
Sami Sahli

Affichage exemples habitat collectif
Affichage exemples habitat collectifAffichage exemples habitat collectif
Affichage exemples habitat collectif
student

Les illots
Les illotsLes illots
Les illots
ILYES MHAMMEDIA

Mohammadia. logements socials
Mohammadia. logements socialsMohammadia. logements socials
Mohammadia. logements socials
Sami Sahli

Centre culturel havre larabi marwa
Centre culturel havre larabi marwaCentre culturel havre larabi marwa
Centre culturel havre larabi marwa
Marwa Larabi

L’habitat intermédiaire
L’habitat   intermédiaire L’habitat   intermédiaire
L’habitat intermédiaire
Sami Sahli

Maison traditionelle à mzab 3
Maison traditionelle à mzab 3Maison traditionelle à mzab 3
Maison traditionelle à mzab 3
hafouu

De l'usage de la metaphore dans la création architecturale
De l'usage de la metaphore dans la création architecturaleDe l'usage de la metaphore dans la création architecturale
De l'usage de la metaphore dans la création architecturale
Archi Guelma

63 logement h&e a paris
63 logement h&e  a paris63 logement h&e  a paris
63 logement h&e a paris
Mohamed Ziane

Henri Petit
Henri PetitHenri Petit
Henri Petit
Asma LAOUEDJ

habitat collectif et intermédiaire(historique et analyse d'exemples)
habitat collectif et intermédiaire(historique et analyse d'exemples)habitat collectif et intermédiaire(historique et analyse d'exemples)
habitat collectif et intermédiaire(historique et analyse d'exemples)
sara ould ali

Exposée sur le Mouvement moderne en architecture
Exposée sur le Mouvement moderne en architectureExposée sur le Mouvement moderne en architecture
Exposée sur le Mouvement moderne en architecture
Archi Guelma

Affichage final du site mustapha inf
Affichage final du site mustapha infAffichage final du site mustapha inf
Affichage final du site mustapha inf
Hiba Architecte

La grande mosquée de Constantine
La grande mosquée de Constantine La grande mosquée de Constantine
La grande mosquée de Constantine
Sami Sahli


Tendances (20)

Analyse d habitats semi collectif
Analyse d habitats semi collectifAnalyse d habitats semi collectif
Analyse d habitats semi collectif

Histoire de tlemcen
Histoire de tlemcenHistoire de tlemcen
Histoire de tlemcen

Pouillon
PouillonPouillon
Pouillon

la grande mosquée du Cordoue
la grande mosquée du Cordouela grande mosquée du Cordoue
la grande mosquée du Cordoue

L’habitat intermédiaire
L’habitat intermédiaire L’habitat intermédiaire
L’habitat intermédiaire

Mouvement fonctionaliste 01
Mouvement fonctionaliste 01Mouvement fonctionaliste 01
Mouvement fonctionaliste 01

Affichage exemples habitat collectif
Affichage exemples habitat collectifAffichage exemples habitat collectif
Affichage exemples habitat collectif

Les illots
Les illotsLes illots
Les illots

Mohammadia. logements socials
Mohammadia. logements socialsMohammadia. logements socials
Mohammadia. logements socials

Centre culturel havre larabi marwa
Centre culturel havre larabi marwaCentre culturel havre larabi marwa
Centre culturel havre larabi marwa

L’habitat intermédiaire
L’habitat   intermédiaire L’habitat   intermédiaire
L’habitat intermédiaire

Maison traditionelle à mzab 3
Maison traditionelle à mzab 3Maison traditionelle à mzab 3
Maison traditionelle à mzab 3

De l'usage de la metaphore dans la création architecturale
De l'usage de la metaphore dans la création architecturaleDe l'usage de la metaphore dans la création architecturale
De l'usage de la metaphore dans la création architecturale

63 logement h&e a paris
63 logement h&e  a paris63 logement h&e  a paris
63 logement h&e a paris

Henri Petit
Henri PetitHenri Petit
Henri Petit

habitat collectif et intermédiaire(historique et analyse d'exemples)
habitat collectif et intermédiaire(historique et analyse d'exemples)habitat collectif et intermédiaire(historique et analyse d'exemples)
habitat collectif et intermédiaire(historique et analyse d'exemples)

Exposée sur le Mouvement moderne en architecture
Exposée sur le Mouvement moderne en architectureExposée sur le Mouvement moderne en architecture
Exposée sur le Mouvement moderne en architecture

El harrach
El harrachEl harrach
El harrach

Affichage final du site mustapha inf
Affichage final du site mustapha infAffichage final du site mustapha inf
Affichage final du site mustapha inf

La grande mosquée de Constantine
La grande mosquée de Constantine La grande mosquée de Constantine
La grande mosquée de Constantine


Similaire à mosquée el zaytouna

Escapade en Velay
Escapade en VelayEscapade en Velay
Escapade en Velay
JeanJacques Tijet

mosquee_kairouan-en Tunisie architecture musulmane
mosquee_kairouan-en Tunisie architecture musulmanemosquee_kairouan-en Tunisie architecture musulmane
mosquee_kairouan-en Tunisie architecture musulmane
naceridris73

Présentation1.pptx
Présentation1.pptxPrésentation1.pptx
Présentation1.pptx
bahobtw

analyse Chiesa del Gesù
analyse Chiesa del Gesù  analyse Chiesa del Gesù
analyse Chiesa del Gesù
Khaoula MOHAMMED EL HADJ

L’ARCHITECTURE ISLAMIQUE toulounides.pptx
L’ARCHITECTURE ISLAMIQUE  toulounides.pptxL’ARCHITECTURE ISLAMIQUE  toulounides.pptx
L’ARCHITECTURE ISLAMIQUE toulounides.pptx
SafiaSafi1

Escapade en Aquitaine
Escapade en AquitaineEscapade en Aquitaine
Escapade en Aquitaine
JeanJacques Tijet

Découverte des monuments patrimoniaux
Découverte des monuments patrimoniauxDécouverte des monuments patrimoniaux
Découverte des monuments patrimoniaux
Läm Oússà

Lyon - La basilique de Fourvière
Lyon - La basilique de FourvièreLyon - La basilique de Fourvière
Lyon - La basilique de Fourvière
JeanJacques Tijet

Balade à Rodez Conques Albi Moissac
Balade à Rodez Conques Albi MoissacBalade à Rodez Conques Albi Moissac
Balade à Rodez Conques Albi Moissac
JeanJacques Tijet

El mechouar
El mechouarEl mechouar
El mechouar
BOUZIDA Djihene

Project de Français- Cathédrale Notre Dame de Paris
Project de Français- Cathédrale Notre Dame de ParisProject de Français- Cathédrale Notre Dame de Paris
Project de Français- Cathédrale Notre Dame de Paris
MaryCesarano

Eglises du Pays de Fouesnant - ss-skyt
Eglises du Pays de Fouesnant - ss-skytEglises du Pays de Fouesnant - ss-skyt
Eglises du Pays de Fouesnant - ss-skyt
Foenizella.com

Basilique Sainte-Anne-de-Beaupré, QUÉBEC
Basilique Sainte-Anne-de-Beaupré, QUÉBECBasilique Sainte-Anne-de-Beaupré, QUÉBEC
Basilique Sainte-Anne-de-Beaupré, QUÉBEC
Ungava Louise

Cours 1 HA S 1 M1 2018 19.pdf
Cours 1 HA  S 1 M1 2018 19.pdfCours 1 HA  S 1 M1 2018 19.pdf
Cours 1 HA S 1 M1 2018 19.pdf
Postivemindset

affichage mosquee de koutoubia.pptx(arcjitecture islamique)
affichage mosquee de koutoubia.pptx(arcjitecture islamique)affichage mosquee de koutoubia.pptx(arcjitecture islamique)
affichage mosquee de koutoubia.pptx(arcjitecture islamique)
nouhamessa

Architecture romane et gothique
Architecture romane et gothiqueArchitecture romane et gothique
Architecture romane et gothique
LucileZac

L art gothique[1]
L art gothique[1]L art gothique[1]
L art gothique[1]
ireari

Byzantin carolingien
Byzantin carolingienByzantin carolingien
Byzantin carolingien
LucileZac

Mosquée d'el émir abdelkader
Mosquée d'el émir abdelkaderMosquée d'el émir abdelkader
Mosquée d'el émir abdelkader
ILYES MHAMMEDIA

Rome en décembre
Rome en décembreRome en décembre
Rome en décembre
JeanJacques Tijet


Similaire à mosquée el zaytouna (20)

Escapade en Velay
Escapade en VelayEscapade en Velay
Escapade en Velay

mosquee_kairouan-en Tunisie architecture musulmane
mosquee_kairouan-en Tunisie architecture musulmanemosquee_kairouan-en Tunisie architecture musulmane
mosquee_kairouan-en Tunisie architecture musulmane

Présentation1.pptx
Présentation1.pptxPrésentation1.pptx
Présentation1.pptx

analyse Chiesa del Gesù
analyse Chiesa del Gesù  analyse Chiesa del Gesù
analyse Chiesa del Gesù

L’ARCHITECTURE ISLAMIQUE toulounides.pptx
L’ARCHITECTURE ISLAMIQUE  toulounides.pptxL’ARCHITECTURE ISLAMIQUE  toulounides.pptx
L’ARCHITECTURE ISLAMIQUE toulounides.pptx

Escapade en Aquitaine
Escapade en AquitaineEscapade en Aquitaine
Escapade en Aquitaine

Découverte des monuments patrimoniaux
Découverte des monuments patrimoniauxDécouverte des monuments patrimoniaux
Découverte des monuments patrimoniaux

Lyon - La basilique de Fourvière
Lyon - La basilique de FourvièreLyon - La basilique de Fourvière
Lyon - La basilique de Fourvière

Balade à Rodez Conques Albi Moissac
Balade à Rodez Conques Albi MoissacBalade à Rodez Conques Albi Moissac
Balade à Rodez Conques Albi Moissac

El mechouar
El mechouarEl mechouar
El mechouar

Project de Français- Cathédrale Notre Dame de Paris
Project de Français- Cathédrale Notre Dame de ParisProject de Français- Cathédrale Notre Dame de Paris
Project de Français- Cathédrale Notre Dame de Paris

Eglises du Pays de Fouesnant - ss-skyt
Eglises du Pays de Fouesnant - ss-skytEglises du Pays de Fouesnant - ss-skyt
Eglises du Pays de Fouesnant - ss-skyt

Basilique Sainte-Anne-de-Beaupré, QUÉBEC
Basilique Sainte-Anne-de-Beaupré, QUÉBECBasilique Sainte-Anne-de-Beaupré, QUÉBEC
Basilique Sainte-Anne-de-Beaupré, QUÉBEC

Cours 1 HA S 1 M1 2018 19.pdf
Cours 1 HA  S 1 M1 2018 19.pdfCours 1 HA  S 1 M1 2018 19.pdf
Cours 1 HA S 1 M1 2018 19.pdf

affichage mosquee de koutoubia.pptx(arcjitecture islamique)
affichage mosquee de koutoubia.pptx(arcjitecture islamique)affichage mosquee de koutoubia.pptx(arcjitecture islamique)
affichage mosquee de koutoubia.pptx(arcjitecture islamique)

Architecture romane et gothique
Architecture romane et gothiqueArchitecture romane et gothique
Architecture romane et gothique

L art gothique[1]
L art gothique[1]L art gothique[1]
L art gothique[1]

Byzantin carolingien
Byzantin carolingienByzantin carolingien
Byzantin carolingien

Mosquée d'el émir abdelkader
Mosquée d'el émir abdelkaderMosquée d'el émir abdelkader
Mosquée d'el émir abdelkader

Rome en décembre
Rome en décembreRome en décembre
Rome en décembre


mosquée el zaytouna

  • 1. ECOLE PLYTECHNIQUE D’ARCHITECTURE ET D’URBANISME 2eme Année CPI , Groupe 05 HISTOIRE DE L’ARCHITECTURE Réalisé par : Mouhoubi manel Boucetta amira Encadré par : Dr . Cherif
  • 2. La mosquée de Zeytouna est située au cœur de la médina de Tunis en Tunisie, elle est le plus ancien et le plus vénéré sanctuaire de la ville. Elle est le centre topologique de la médina: c’est le noyau autour duquel cette dernière a pris essor. Situation de la zeytouna dans la médina de Tunis Détail de la médina autour de la mosquée La Zeytouna est entourée de souks et de medersas c’est un centre culturel et économique. Les mosquées La mosquée Zeytouna Zaouia Tourbet Les maisonsLes medersas: La mosquée Zeytouna
  • 3. La mosquée Zeytouna a été construite à l’emplacement exact de l’église Sainte Olive de l’invasion vanable alors démoli. Sa fondation remonte au gouverneur Omeyyade de tunis Abd allah Ibn habad en 732,ou selon d’autre source c’est le général ghassanide Hassan Ibn Numan qui édifia le monument en 704. La mosquée a été reconstruite sous l’ordre du calife abbasside El Moustain billah à l’époque du régne de l’émir aghlabide Ibn Ibrahim Ahmed,les travaux ont été achevés en 864-865. 990 Construction de la coupole El Bahu 1250 Edification de la galerie Narthex 1316 Restauration de portique Est 1450 Modifications majeures du Mihrab 1637 Edification de la galerie à double portique 1652 Edification du minaret 1894 Nouveau minaret
  • 4. De plan de la Zeytouna est un plan en T , l’ensemble de la mosquée est un rectangle gauche et la cour entourée de portiques à une forme trapézoïdale et la salle de prière est un parallélogramme ; ses nefs sont perpendiculaires au mur de la qibla . Les irrégularités de Zeytouna sont dues aux nombreuses modifications Salle de prière : salle hypostyle; elle reproduit le dispositif en T , composé de : 15 nefs ,6 travées Ligne de raidissage 134 colonnes. Mihrab : niche creusé dans le mur de qibla et elle indique l’orientation de la prière maqsura Mur qibla Galerie a double portiques Galerie narthex Tour cylindrique Nord-est Sahn Minaret A,B: ouverture réservées aux femmes C: accès vers la cours D: porte monumentale E,F,G: trois accès depuis la rue qui sépare la mosquée de la bibliothèque nationale
  • 6. C: Chapiteau hafside A: module Qui se répète tout au long de la façade en créant un rythme B:Colonne Chapiteau fut base a: module de base 1 2 3 1 2 3
  • 7. Corbeaux Axe de symétrie Niches aveugles couronnement soubassement module tuiles Abaque Colonne pishtaq corps A B C D E F G H I Base carrée Coupole à nervures Tambour cylindrique Corniche 1 2 3 4 5 6 a Module de base
  • 8. les murs porteurs de 0,75 à 0,90m d’épaisseur Tour cylindrique appareillée en moellon Chainage vertical Sous bassement carré en gros appareil de construction rustique a a b b c c Mortier epais Pierres de taille Moellons ordinaires (assises irregulieres ) Murs porteurs …. Serte de 184 colonnes L’intérieur de la salle de prière ; une rangé de colonnes doubles en marbre ; bordent la nef centrale I I La galerie narthex Groupe de 4 colonnes qui supportent la coupole du Bahu
  • 9. Les plafonds plats en charpente de bois occupent les linteaux déposé perpendiculairement aux arcades reposent sur des consoles ,et ces linteaux supportent à leurs tour des solives qui servent d’appuis à des voliges La salle de prière Les galeries CAISSONS1 1 LINTEAUX2 2 VOLIGEAGE3 3 SOLIVES4 4 CONSOLES5 5 Détails du plafond Coupole posé sur un tambour cylindrique repose sur une base carrée surélevée par 4 colonnes , les nervures de la coupole à godrons reposent par leurs méplats sur 24 corbelets . une seconde coupole ajoutée au XIe siècle met en valeur l’axe du mihrâb. L’extérieur du dôme est orné,
  • 10. D’abords c’est la base carrée ; les 4 parallèles devisent les 4cotés en 3 segments c’est le coté de l’octhogone après on trace les diagonales pour obtenir le cercle dont son centre est celui du carrée et son rayon la distance entre le centre et l’intersection du diagonale avec l’octhogone Arrêtes des goudrons TAMBOUR OCTHOGONAL a Cornicheb Petits arcs appareillésc d Chapiteau e Colonnette f g Pendentif arc h Trompe en coquille CALOTTE A CANNELURES BASE CARREE a h b c d e f g
  • 11. Panneaux du plâtre sculpté rajoutés par les Ottomans à l’intérieur de la salle de prière au niveau du mihrab et la partie supérieure de la nef centrale. Les panneaux de plâtre Le Mihrab 1 La nef centrale rosaces Entrelacs de 12 lobes en forme d’oves ouvertes d: e: f: g: h: i: Sceau de Salomon Bandeau calligraphique Frise de perles et pirouettes Bordure d’oves et de flèches Demi-fleurons disposés en croix L’intersection est marquée par un disque c: Quadrillage en losanges b: Trous circulaire Fleurons a: j g h f d e j: i
  • 12. Pour les colonnes et les chapiteaux, c’est un marbre blanc vient de l’Italie . Chapiteau composite: A- tailloire a corne B-echine ornée d’oves C-corbeille feuillagée D-astragale E-volute Chapiteaux et colonnes de la salle de priére Un réseau des entrelacs en calcaire Carreaux de faiance posés en diagonale A B C D
  • 13. Sculpté et ajouré pour les menuiseries sous formes calligraphiques ou bien des motifs floraux et géométriques. des Claveaux alternativement rouges (brique) et ocre (pierres),Alternance de lits de briques et de lits de pierres et Chevrons arqués Niche aveugle a a: Brique rouge et ocre b b: Carrés posés sur pointe c c: Claveaux en bichromie
  • 14. : : : : : Planche de bois mince (12 mm) Chacune des planches minces utilisées, jointives (à la différence des liteaux), pour la réalisation de couvertures. Pièce de charpente placée horizontalement en appui sur les murs ou sur les poutres pour soutenir le plancher d'une pièce et porter en dessous les lattes d'un plafond ou les panneaux d'un plafond suspendu. petit corbeau, petite pièce de bois ou de pierre en saillie sur un mur Ornement ovoïde sculpté de manière répétitive sur les moulurations. Le godron se distingue de l'ove par son asymétrie. Petite surface plane (sur un objet, un volume de forme régulière). la volige est une planche de bois rectangulaire, et de faible épaisseur qui, fixée à côté d'autres sur les chevrons, est destinée à réaliser un plancher continu pour supporter les matériaux de couverture de toiture tels qu'ardoises, zinc ou étanchéité bitumeuse.
  • 15. : Planchéiage sur lequel est fixée la couverture du toit :c'est une partie saillante, qui sert à soutenir une corniche, une galerie, une colonne. En architecture, la calotte est la partie supérieure de la voûte hémisphérique. On l'appelle voûte en calotte. Une calotte sphérique est donc une portion de sphère limitée par un plan qui coupe celle-ci, et dont le volume ne peut excéder la demi-sphère. : cavités en arc de cercle,taillées sur le fût d’une colonne ou d’un pilastre Ornement composé de lignes courbes (et parfois brisées) enlacées les unes dans les autres. :Ornement composé de motifs dont les courbes s'entrecroisent et s'enchevêtrent est un ornement taillé en forme de moitié d’œuf coupé selon sa plus grande dimension et qui sert à décorer les moulures convexes à profil en quart de cercle nommées quart de rond.Ornement taillé en forme d'oeuf. :moulure placée sous l'abaque de certains chapiteaux Corps de moulure placé le plus souvent entre le fût d'une colonne et son chapiteau:
  • 16. o LUCIEN GOLVIN-Essai sur l’architecture religieuse musulmane ;France 1974 ;Tom3 ; p150-160. (cotexte historique + plan de la grande mosquée de Zeytouna ). o SLIMANE REZKI-Al Zeytouna ;Tabernacle de lumières ;Tunis ;Aout 2013 .(contexte historique+éléments constructifs ). o LUCIEN GOLVIN-Essai sur l’architecture religieuse musulmane ;France 1974 ;Tom1 ;p70.(éléments constructifs). o FERNAND NATHAN- merveilles du monde -Texte de DOMINIQUE VERSINI ;Paris ;p46.(typologie de la mosquée de Zeytouna+photo de la salle de priére). o Les mosquée du tunisie ;Maison tunisienne de l’edition ;p13.(situation géographique). o (Deux vues du portique entourant la cour de la mosquée). o Pdf :BDELAZIZ ALDOULATLI-djamaâ alzaytouna-tunis , édition turath. o Pdf : FAOUZI MAHFOUD- le décor architecturale en Ifriqia médiévale ; ( LIZINE-A – architecture de l’ifriqiya ; recherche sur les monuments Aghlabide ; paris 1966 ) o ZBISS SLIMANE MOSTAFA- la grand emosquée de Tunisie. Comptes rendus des séances de l’académie des inscriptions et belles-lettres, 97e année , N.4,1953. Pp. 443-451. o Pdf : FATHI JARRAY & ERIC MERCIER – cadrans de la grande mosquée al_Zaytouna. o Pdf : Lambert Élie. L'architecture musulmane d'Occident [Georges Marçais, L'Architecture musulmane d'Occident. Tunisie, Algérie, Maroc, Espagne et Sicile]. In: Journal des savants, Janvier-mars 1956. pp. 19-34.
