Université Saad Dahleb de Blida
Faculté des Sciences de l’Ingénieur
Département d’Architecture
Mosquée El Amir Abdel Kader
Etudiant:
- Bouyakoub Abdel Moumen
GROUPE : 3
Option : Projet Urbain
A.U :2013/2014

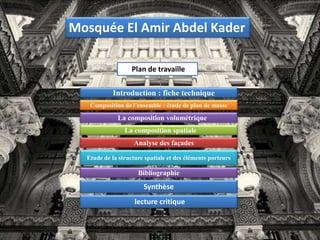

Plan de travaille
Introduction : fiche technique
Composition de l’ensemble : étude de plan de masse
La composition volumétrique
La composition spatiale
Analyse des façades
Etude de la structure spatiale et des éléments porteurs
Bibliographie
Mosquée El Amir Abdel Kader
Synthèse
lecture critique

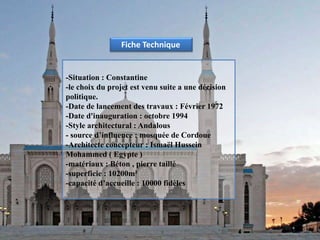

-Situation : Constantine
-le choix du projet est venu suite a une décision
politique.
-Date de lancement des travaux : Février 1972
-Date d'inauguration : octobre 1994
-Style architectural : Andalous
- source d’influence : mosquée de Cordoue
-Architecte concepteur : Ismaël Hussein
Mohammed ( Egypte )
-matériaux : Béton , pierre taillé
-superficie : 10200m²
-capacité d’accueille : 10000 fidèles
Fiche Technique

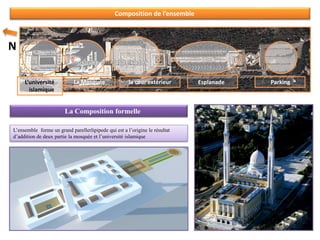

ParkingEsplanadela cour extérieurLa Mosquée
N
Composition de l’ensemble
L’ensemble forme un grand parellerlipipede qui est a l’origine le résultat
d’addition de deux partie la mosquée et l’université islamique

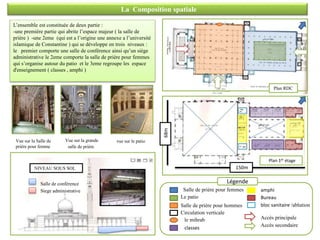

La Composition formelle
L’université
islamique
Accès secondaire
Accès principale
Bureau
amphi
bloc sanitaire /ablution
Salle de prière pour femmes
Le patio
Salle de prière pour hommes
le mihrab
classes
Légende
Circulation verticale
Plan RDC
Plan 1er étage
L’ensemble est constituée de deux partie :
-une première partie qui abrite l’espace majeur ( la salle de
prière ) -une 2eme (qui est a l’origine une annexe a l’université
islamique de Constantine ) qui se développe en trois niveaux :
le premier comporte une salle de conférence ainsi qu’un siège
administrative le 2eme comporte la salle de prière pour femmes
qui s’organise autour du patio et le 3eme regroupe les espace
d'enseignement ( classes , amphi )
Vue sur la Salle de
prière pour femme
Vue sur la grande
salle de prière
vue sur le patio
Salle de conférence
Siege administrative
NIVEAU SOUS SOL
La Composition spatiale
68m 150m

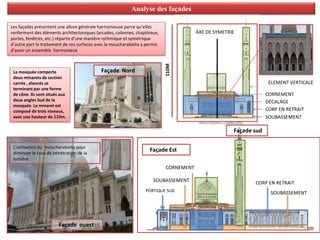

Analyse des façades
ELEMENT VERTICALE
Les façades présentent une allure générale harmonieuse parce qu’elles
renferment des éléments architectoniques (arcades, colonnes, chapiteaux,
portes, fenêtres, etc.) répartis d’une manière rythmique et symétrique
d’autre part le traitement de ces surfaces avec la moucharabiehs a permis
d’avoir un ensemble harmonieux
Façade Est
CORP EN RETRAIT
PORTIQUE SUD
CORNEMENT
SOUBASSEMENT
La mosquée comporte
deux minarets de section
carrée , élancés se
terminant par une forme
de cône. Ils sont situés aux
deux angles Sud de la
mosquée. Le minaret est
composé de trois niveaux,
avec une hauteur de 110m.
Façade Nord
SOUBASSEMENT
110M
CORNEMENT
CORP EN RETRAIT
SOUBASSEMENT
DECALAGE
Façade sud
AXE DE SYMETRIE
L’utilisation du moucharabiehs pour
diminuer le taux de pénétration de la
lumière
Façade ouest
Etude de la structure spatiale et des éléments porteurs
La partie centrale de grande salle
de prière est couvert par une
coupole de 64 m de hauteur
reposante sur 4 trompes
Présidé par un cornement qui est
percé d’ouverture , le tout posé
sur une plateforme carré
-tendis que les autres parties
sans traité avec des toiture a
tuile vernissé a double versant
A- Les couvertures
Coupole a trompes
UN CORP DE BASE
UN CORNEMENT
B-Arcs Et ouverture
Trois types d’arcs
ont été utilisés
dans la mosquée:
-l’arc
recticurviligne ,
- a lambrequin
-en plein cintre
arc recticurviligne arc à lambrequin
Traitement
d’Ouverture
avec un réseau
d’arc en ogive
(brisé)
L’ensemble est constituée de colonnes avec des
chapiteaux tirés de trois styles : une partie inspiré de
l’art byzantin, une deuxième du corinthien, et la
dernière représente les Muqarnas innovés par les
arabes
C- Les Colonnes
Le chapiteau
corinthien
chapiteaux à
volutes latérales
Colonne cylindrique
-ils contribuent également à la décorations intérieure.
-L’ensemble est constituée de pilier rectangulaire et
d’autre carré d’une section qui varie selon leur
emplacement ( ex : les pilier supportant la coupole sont
carré d’une section plus grande que celle des autre ) ils
sont régulièrement espacés. (Cette disposition s’appelle
l’ordonnance tétrastyle).
Les piliers de la salle de prière femme sont revêtus de
marbre,quand à la salle de prière homme elle contient
60 piliers revêtues de zaleige .
D-Les Piliers

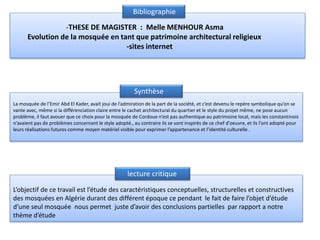

Bibliographie
-THESE DE MAGISTER : Melle MENHOUR Asma
Evolution de la mosquée en tant que patrimoine architectural religieux
-sites internet
La mosquée de l’Emir Abd El Kader, avait joui de l’admiration de la part de la société, et c’est devenu le repère symbolique qu’on se
vante avec, même si la différenciation claire entre le cachet architectural du quartier et le style du projet même, ne pose aucun
problème, il faut avouer que ce choix pour la mosquée de Cordoue n’est pas authentique au patrimoine local, mais les constantinois
n’avaient pas de problèmes concernant le style adopté., au contraire ils se sont inspirés de ce chef d’oeuvre, et ils l’ont adopté pour
leurs réalisations futures comme moyen matériel visible pour exprimer l’appartenance et l’identité culturelle .
L’objectif de ce travail est l’étude des caractéristiques conceptuelles, structurelles et constructives
des mosquées en Algérie durant des différent époque ce pendant le fait de faire l’objet d’étude
d’une seul mosquée nous permet juste d’avoir des conclusions partielles par rapport a notre
thème d’étude
Synthèse
lecture critique
