Ecole Nationale d’Architecture et
d’Urbanisme de Tunis
Année universitaire 2013-2014
Analyse Urbaine de
La ville de MONASTIR
Enseignants
BEN HIBET Lamine
HELA Boussema
BEN HAMIDA Jalel
ESMAIL Dorra
HADDAD Salwa
MEHDI Hichem
ETUDIANTS
HELMI Ben Gharbia Gr. 12
DORRA Ben Kahla Gr. 12
YASMINE Ben Halima Gr. 11
SAMEH Chaouachi Gr. 11
AHLEM Souissi Gr. 12
NEDRA Bouazza Gr. 9
SYRINE Bouzid Gr 9
AMAL Jaouani Gr. 10
HASSEN Jeljli Gr 10
AMANI Gaaloul Gr 8
NADER DeboubGr 7
TAREK Rahmani Gr 8
ASSIL Farhane Gr 8
Présentation de la ville de
« Monastir »
Situation:
La ville de Monastir est située au
centre-est de la Tunisie et sur le bord
de la mer Méditerranée.
Elle est millénaire et l’étude de son
Histoire montre sa richesse en
événements.
Le patrimoine qu’elle nous a légué en
est témoin.
Monastir c’est ce
cadre enchanteur
naturel, c’est aussi
l’histoire d’une cité
au rayonnement
historique, culturel,
politique, commercial
et touristique
incontestable en
Tunisie et bien au–
delà encore.
Monastir au fil de l’histoire :
 L’ère période préhistorique
Monastir a connu les civilisations
de l'âge de la pierre ( 35000 à
25000 ans av. JC).
 L’ère phénicienne
Monastir serait l'antique Ruspina,
fondée par les phéniciens et plus
particulièrement par les Tyriens au
4ème siècle av. JC.
 L’ère romaine
Elle a connu la présence romaine
depuis la chute de Carthage au
2ème siècle av. J.C. (146 av. JC),
 L’ère arabo-musulmane
La ville de Monastir a été la
première ville arabo-musulmane
construite en « Ifriqiya » avec
Kairouan
 Le protectorat français
Le rempart interne a été démoli en
1903. La ville de Monastir s'est ainsi
trouvée dans une phase de récession
économique, sociale et urbaine qui dura
près de trois quarts de siècle.
 La ville moderne (après l’Indépendance)
Après l'indépendance en 1956, la démolition
d'une partie de la médina a entraîné une
perte considérable dans l'architecture
ancienne et le patrimoine de la ville.
L’évolution urbaine de la ville
`
1ère La médina
extensio
n
2ème
extensio
n
La
marina
N
Typo-morphologie de
l’espace
TYPOLOGIE
Architecture arabo-islamique
Parcours 1
Parcours 2
Architecture islamique
Architecture coloniale
Architecture moderne ( 1970)
Architecture contemporaine
On remarque une hétérogénéité
au niveau des style
architecturaux
Une architecture islamique
typique
Parcours 3

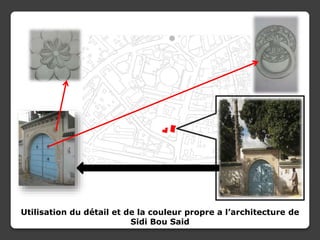

Utilisation du détail et de la couleur propre a l’architecture de
Sidi Bou Said
Une extension
qui a changé
totalement la
lecture de
l’edifice d’une
architecture
moderne vers
une
architecture
arabo-islamique
Architecture coloniale
Parcours 1
Des constructions
à étages courants
avec RDC
commercial
Parcours 3
Un batiment qui reste fidèle a son architecture sans avoir subit
des déformations meme au niveau de la cloture
Un batiment
qui a subit
une légère
déformation
au niveau du
balcon
Une extension au
niveau du 1er étage
en ajoutant des
ouvertures en
aluminium
Architecture moderne
Parcours 1
Rythme des ouvertures
Rythme des arcades
Parcours 2
l’architecture moderne et
contemporaine(anarchique) qui a
dévaloriser l’architecture islamique
Parcours 3
Un monument avec
une structure et des
ouvertures qui
reprend le style
méditerranien
Un batiment avec un systeme de
claustra pour filtrer les rayons de
soleil
Une architecture fidéle a
son style
Une construction
systematique avec des
étages courants sauf au
niveau du RDC
Architecture contemporaine
Parcours 1
Typologie des bâtiments
islamique
14%
contempor
aine
36%
moderne
32%
coloniale
18%
Une diversité de styles architecturaux suite aux
nouvelles constructions répondant aux nouveaux
besoins des occupants
Ce modèle de ville a subi des transformations dans deux
directions:
le développement de nouvelles activités modernes à
l’interieur et à l’exterieur d’où la diversité des nouvelles
conctructions
une typologie globale riche et spontannée: On peut distinguer
deux modèles de villes: le modèle intérieur où au fond traditionnel
s'est ajouté de nouveaux batiments associés aux nouvelles
fonctions , et le modèle exterieur où les activités modernes sont
plus diversifiées
Parcours 2
Une architecture anarchique
qui suit le besoins des
habitants
Parcours 3
-Rythme au niveau des
façades
-Absance d’alignement au
niveau des ouvertures
Superposition des
ouvertures et des
balcons
Construction anarchique
qui occupe totalement le
trottoire
architecture
coloniale
25%
architecture
islamique
12%
architectures
moderne
25%
architecture
contemporai
ne
38%
Style architectural
MORPHOLOPGIE
Parcours 1
Constructions d’hauteurs discontinues et
irrégulières
Façade irrégulière: Limite visuelle non homogène
Contraste entre les deux façades
urbaines au niveau des hauteurs et
Façade homogène et opaque de hauteur du style.
continue Transformation
morphologique importante
résultante des fonctions
répondant aux nouveaux
besoins des occupants
Différence des hauteurs, styles
architecturales, et couleurs entre
les bâtiments
Aspect Morphologique négligé, du
au non respect des règles de
l’urbanisme
Anarchie des constructions:
les constructions suivent les
nouveaux besoins des
propriétaires sans se soucier du
côté esthétique de la ville ce qui
crée un désordre.
Encombrement des constructions
et densité de l’écran végétal
obstacle visuel et obstacle à
l’ensoleillement
Tracé urbain
spontané :
différentes
hauteurs et
formes des
bâtiments
Types des batiments
RDC R+1 R+2 R+3 R+8 R+9
Morphologie des bâtiments
rectangulair
e
53%
A Patio
29%
Parcours 2
RD R+1
C
R+
3
R+
4
R+
2
R+
8
Hauteur Des Bâtiments
RD R+1
C
R+
3
R+
4
R+
2
R+
8
On remarque une diversité au
niveau des hauteurs des
bâtiments.
20
28
Type de batiments
Type de batiments
10
8
1 1
RDC R+1 R+2 R+3 R+4 R+8
Forme composée
Plan en L
Plan circulaire
Plan en U
Plan a patio
Plan rectangulaire
Présence de plusieurs types de plans
Façades Urbaines:
1
2
Parcours 3
RDC
R+1
R+2
R+3
R+8
R+9
Type de batiments
RDC R+1 R+2 R+3 R+8 R+9
Forme composée
Plan en L
Plan circulaire
Plan en U
Plan a patio
Plan rectangulaire
FACADE URBAINE
Façade urbaine irreguliére qui a entrainé l’apparence d’un tissu
urbain incohérent.
Des prises de vue panoramique qui affirme
ce désordre dans le tissu urbain
36%
64%
Contraste Plein/Vide
Plein Vide
Synthése
-Construction anarchique
-Hauteurs discontinues
-Aspect morphologique mal pensé
-Déséquilibre entre le plein et le vide
Synthèse
Absence d’homogénéité dans la répartition des bâtiments
et surtout au niveau de la façade
Les façades ne sont pas
traitées
Couleur, forme ,hauteur,
ouvertures et maçonnerie
Une rupture entre les
constructions
anciennes et nouvelles
Vocabulaire architectural
Mauvaise intervention sur l’espace
Déséquilibre du rapport plein/ vide
Absence de la notion d’intégration au niveau morphologique
MERCI POUR VOTRE
ATTENTION
