Le document présente une analyse morphologique de la ville de Madrid, explorant sa situation géographique, son histoire, son développement urbain, et son climat. Il souligne les caractéristiques de la morphologie urbaine, ainsi que les aspects socio-économiques, y compris l'industrie et le tourisme. En conclusion, Madrid est décrite comme une ville riche en histoire, bien connectée, mais confrontée à des défis de croissance et de densité de population.

1. LA VILLE DE MADRID
Réalisé par:
Zeghbib Amina
Chouikh houda
Bousbia madiha
Khellouf samer
Encadré par:
Mme bouchefra
‫جيجل‬ ‫جامعة‬
‫والتكنولوجيا‬ ‫العلوم‬ ‫كلية‬
‫المعمارية‬ ‫الهندسة‬ ‫قسم‬
3éme année licence exposé du PAS
Analyse morphologique de:
2018-2019

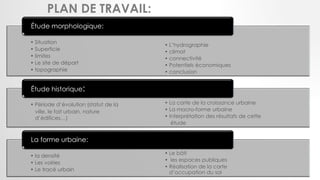

2. PLAN DE TRAVAIL:
• Situation
• Superficie
• limites
• Le site de départ
• topographie
Étude morphologique:
• Période d’évolution (statut de la
Étude historique:

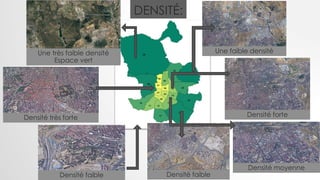

• la densité

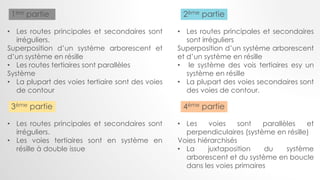

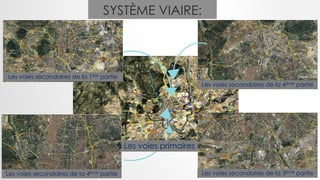

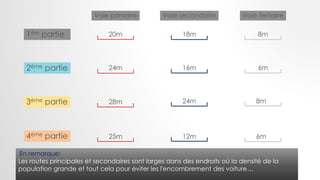

• Les voiries

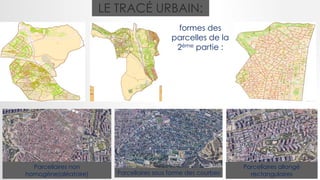

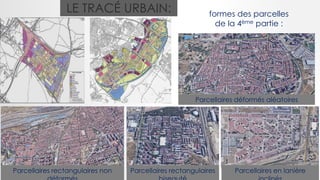

• Le tracé urbain
La forme urbaine:
• La carte de la croissance urbaine

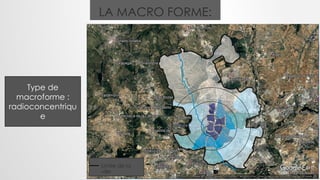

• La macro-forme urbaine
• Interprétation des résultats de cette
étude
• Le bâti
• les espaces publiques
• Réalisation de la carte
d’occupation du sol
• L’hydrographie
• climat
• connectivité
• Potentiels économiques
• conclusion
ville, le fait urbain, nature
d’édifices…)

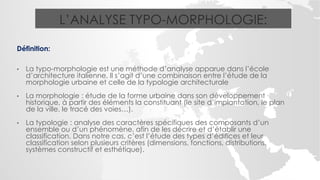

3. L’ANALYSE TYPO-MORPHOLOGIE:
Définition:
• La typo-morphologie est une méthode d’analyse apparue dans l’école
d’architecture italienne, Il s’agit d’une combinaison entre l’étude de la
morphologie urbaine et celle de la typologie architecturale
• La morphologie : étude de la forme urbaine dans son développement
historique, à partir des éléments la constituant (le site d’implantation, le plan
de la ville, le tracé des voies…).
• La typologie : analyse des caractères spécifiques des composants d’un
ensemble ou d’un phénomène, afin de les décrire et d’établir une
classification. Dans notre cas, c’est l’étude des types d’édifices et leur
classification selon plusieurs critères (dimensions, fonctions, distributions,
systèmes constructif et esthétique).

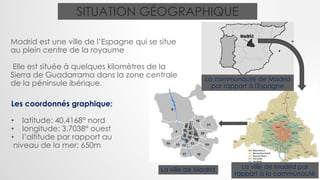

5. SITUATION GÉOGRAPHIQUE
Madrid est une ville de l’Espagne qui se situe
au plein centre de la royaume
Elle est située à quelques kilomètres de la
Sierra de Guadarrama dans la zone centrale
de la péninsule ibérique.
Les coordonnés graphique:
• latitude: 40.4168° nord
• longitude: 3.7038° ouest
• l’altitude par rapport au
niveau de la mer: 650m
La communauté de Madrid
par rapport à l'Espagne
La ville de Madrid La ville de Madrid par
rapport à la communauté

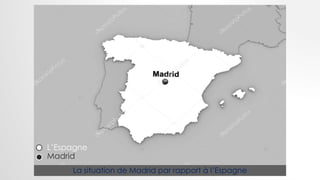

6. La situation de Madrid par rapport à l’Espagne
L’Espagne
Madrid

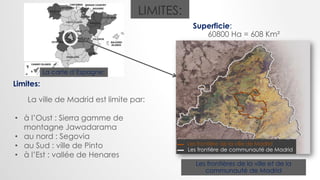

7. LIMITES:
Limites:
La ville de Madrid est limite par:
• à l’Oust : Sierra gamme de
montagne Jawadarama
• au nord : Segovia
• au Sud : ville de Pinto
• à l’Est : vallée de Henares
Superficie:
60800 Ha = 608 Km²
Les frontières de la ville et de la
communauté de Madrid
Les frontière de la ville de Madrid
Les frontière de communauté de Madrid
La carte d’Espagne:

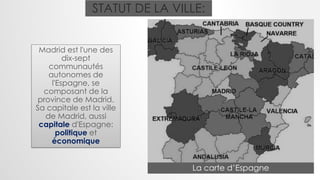

8. STATUT DE LA VILLE:
Madrid est l'une des
dix-sept
communautés
autonomes de
l'Espagne, se
composant de la
province de Madrid.
Sa capitale est la ville
de Madrid, aussi
capitale d'Espagne:
politique et
économique
La carte d’Espagne

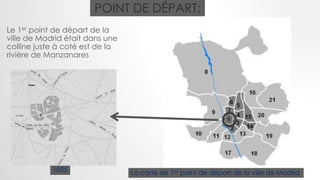

9. POINT DE DÉPART:
1035
Le 1er point de départ de la
ville de Madrid était dans une
colline juste à coté est de la
rivière de Manzanares
La carte de 1er point de départ de la ville de Madrid

10. TOPOGRAPHIE:
Profile topographique Nord-Sud
Profile topographique est-ouest
Carte topographique d’Espagne
• la ville se situe sur un plateau dont l’altitude est entre 500 m et 1000 m par rapport au
niveau de la mer
• On trouve une chaine montagneuse à l’éxtrimité nord de la ville
• Elle est la deuxième plus haute capitale européenne

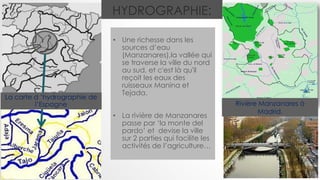

11. HYDROGRAPHIE:
• Une richesse dans les
sources d’eau
(Manzanares),la vallée qui
se traverse la ville du nord
au sud, et c'est là qu'il
reçoit les eaux des
ruisseaux Manina et
Tejada.
• La rivière de Manzanares
passe par ‘la monte del
pardo’ et devise la ville
sur 2 parties qui facilite les
activités de l’agriculture…
Rivière Manzanares à
Madrid.
La carte d ’hydrographie de
l’Espagne

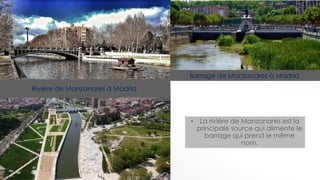

12. Rivière de Manzanares à Madrid.
Barrage de Manzanares à Madrid.
• La rivière de Manzanares est la
principale source qui alimente le
barrage qui prend le même
nom.

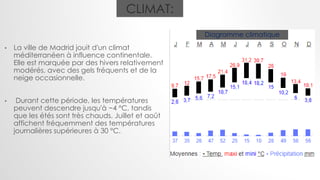

13. CLIMAT:
• La ville de Madrid jouit d'un climat
méditerranéen à influence continentale.
Elle est marquée par des hivers relativement
modérés, avec des gels fréquents et de la
neige occasionnelle.
• Durant cette période, les températures
peuvent descendre jusqu'à −4 °C, tandis
que les étés sont très chauds. Juillet et août
affichent fréquemment des températures
journalières supérieures à 30 °C.
Diagramme climatique

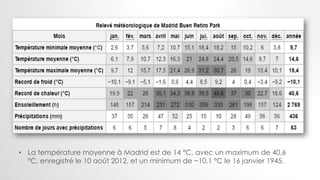

14. • La température moyenne à Madrid est de 14 °C, avec un maximum de 40,6
°C, enregistré le 10 août 2012, et un minimum de −10,1 °C le 16 janvier 1945.

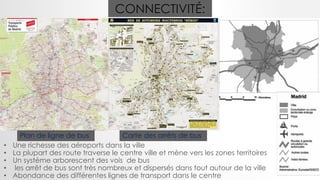

15. CONNECTIVITÉ:
• Une richesse des aéroports dans la ville
• La plupart des route traverse le centre ville et mène vers les zones territoires
• Un système arborescent des vois de bus
• les arrêt de bus sont très nombreux et dispersés dans tout autour de la ville
• Abondance des différentes lignes de transport dans le centre
Plan de ligne de bus Carte des arrêts de bus

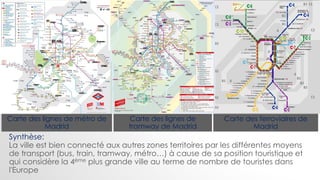

16. Carte des lignes de métro de
Madrid
Carte des ferroviaires de
Madrid
Carte des lignes de
tramway de Madrid
Synthèse:
La ville est bien connecté aux autres zones territoires par les différentes moyens
de transport (bus, train, tramway, métro…) à cause de sa position touristique et
qui considère la 4ème plus grande ville au terme de nombre de touristes dans
l'Europe

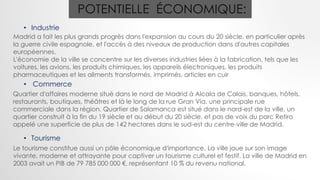

17. POTENTIELLE ÉCONOMIQUE:
• Industrie
Madrid a fait les plus grands progrès dans l'expansion au cours du 20 siècle, en particulier après
la guerre civile espagnole, et l'accès à des niveaux de production dans d'autres capitales
européennes.
L'économie de la ville se concentre sur les diverses industries liées à la fabrication, tels que les
voitures, les avions, les produits chimiques, les appareils électroniques, les produits
pharmaceutiques et les aliments transformés, imprimés, articles en cuir
• Commerce
Quartier d'affaires moderne situé dans le nord de Madrid à Alcala de Calais, banques, hôtels,
restaurants, boutiques, théâtres et là le long de la rue Gran Via. une principale rue
commerciale dans la région. Quartier de Salamanca est situé dans le nord-est de la ville, un
quartier construit à la fin du 19 siècle et au début du 20 siècle, et pas de voix du parc Retiro
appelé une superficie de plus de 142 hectares dans le sud-est du centre-ville de Madrid.
• Tourisme
Le tourisme constitue aussi un pôle économique d'importance. La ville joue sur son image
vivante, moderne et attrayante pour captiver un tourisme culturel et festif. La ville de Madrid en
2003 avait un PIB de 79 785 000 000 €, représentant 10 % du revenu national.

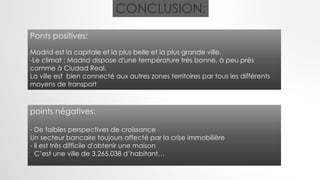

18. CONCLUSION:
Ponts positives:
Madrid est la capitale et la plus belle et la plus grande ville.
-Le climat : Madrid dispose d'une température très bonne, à peu près
comme à Ciudad Real.
La ville est bien connecté aux autres zones territoires par tous les différents
moyens de transport
points négatives:
- De faibles perspectives de croissance
Un secteur bancaire toujours affecté par la crise immobilière
- Il est très difficile d'obtenir une maison
- C’est une ville de 3.265.038 d’habitant…

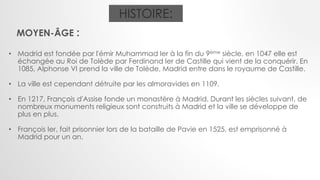

20. HISTOIRE:
MOYEN-ÂGE :
• Madrid est fondée par l'émir Muhammad Ier à la fin du 9ème siècle, en 1047 elle est
échangée au Roi de Tolède par Ferdinand Ier de Castille qui vient de la conquérir. En
1085, Alphonse VI prend la ville de Tolède, Madrid entre dans le royaume de Castille.
• La ville est cependant détruite par les almoravides en 1109.
• En 1217, François d'Assise fonde un monastère à Madrid. Durant les siècles suivant, de
nombreux monuments religieux sont construits à Madrid et la ville se développe de
plus en plus.
• François Ier, fait prisonnier lors de la bataille de Pavie en 1525, est emprisonné à
Madrid pour un an.

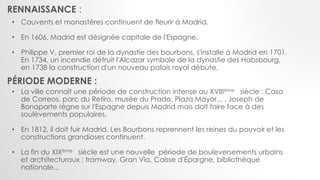

21. • Couvents et monastères continuent de fleurir à Madrid.
• En 1606, Madrid est désignée capitale de l'Espagne.
• Philippe V, premier roi de la dynastie des bourbons, s'installe à Madrid en 1701.
En 1734, un incendie détruit l'Alcazar symbole de la dynastie des Habsbourg,
en 1738 la construction d'un nouveau palais royal débute.
• La ville connaît une période de construction intense au XVIIIème siècle : Casa
de Correos, parc du Retiro, musée du Prado, Plaza Mayor... . Joseph de
Bonaparte règne sur l'Espagne depuis Madrid mais doit faire face à des
soulèvements populaires.
• En 1812, il doit fuir Madrid. Les Bourbons reprennent les reines du pouvoir et les
constructions grandioses continuent.
• La fin du XIXème siècle est une nouvelle période de bouleversements urbains
et architecturaux : tramway, Gran Via, Caisse d'Épargne, bibliothèque
nationale...
RENNAISSANCE :
PÉRIODE MODERNE :

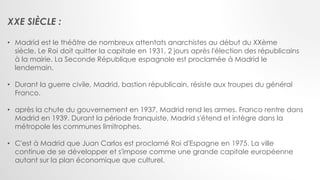

22. XXE SIÈCLE :
• Madrid est le théâtre de nombreux attentats anarchistes au début du XXème
siècle. Le Roi doit quitter la capitale en 1931, 2 jours après l'élection des républicains
à la mairie. La Seconde République espagnole est proclamée à Madrid le
lendemain.
• Durant la guerre civile, Madrid, bastion républicain, résiste aux troupes du général
Franco.
• après la chute du gouvernement en 1937, Madrid rend les armes. Franco rentre dans
Madrid en 1939. Durant la période franquiste, Madrid s'étend et intègre dans la
métropole les communes limitrophes.
• C'est à Madrid que Juan Carlos est proclamé Roi d'Espagne en 1975. La ville
continue de se développer et s'impose comme une grande capitale européenne
autant sur la plan économique que culturel.

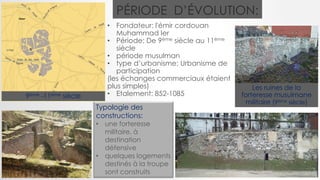

23. PÉRIODE D’ÉVOLUTION:
• Fondateur: l'émir cordouan
Muhammad Ier
• Période: De 9ème siècle au 11ème
siècle
• période musulman
• type d’urbanisme: Urbanisme de
participation
(les échanges commerciaux étaient
plus simples)
• Etalement: 852-1085
Les ruines de la
forteresse musulmane
militaire (9ème siècle)
Typologie des
constructions:
• une forteresse
militaire, à
destination
défensive
• quelques logements
destinés à la troupe
sont construits
9ème -11ème siècle

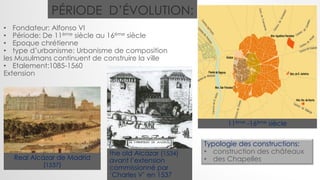

24. Real Alcázar de Madrid
(1537)
• Fondateur: Alfonso VI
• Période: De 11ème siècle au 16ème siècle
• Epoque chrétienne
• type d’urbanisme: Urbanisme de composition
les Musulmans continuent de construire la ville
• Etalement:1085-1560
Extension
PÉRIODE D’ÉVOLUTION:
11ème -16ème siècle
Typologie des constructions:
• construction des châteaux
• des Chapelles
the old Alcázar (1534)
avant l’extension
commissionné par
‘Charles V’ en 1537

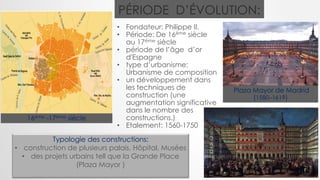

25. • Fondateur: Philippe II.
• Période: De 16ème siècle
au 17ème siècle
• période de l’âge d’or
d'Espagne
• type d’urbanisme:
Urbanisme de composition
• un développement dans
les techniques de
construction (une
augmentation significative
dans le nombre des
constructions.)
• Etalement: 1560-1750
Plaza Mayor de Madrid
(1580–1619)
PÉRIODE D’ÉVOLUTION:
16ème -17ème siècle
Typologie des constructions:
• construction de plusieurs palais, Hôpital, Musées
• des projets urbains tell que la Grande Place
(Plaza Mayor )

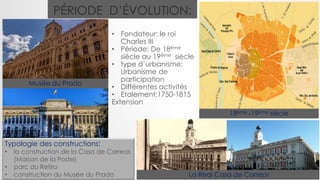

26. • Fondateur: le roi
Charles III
• Période: De 18ème
siècle au 19ème siècle
• type d’urbanisme:
Urbanisme de
participation
• Différentes activités
• Etalement:1750-1815
Extension
PÉRIODE D’ÉVOLUTION:
18ème -19ème siècle
La Real Casa de Correos
Musée du Prado
Typologie des constructions:
• la construction de la Casa de Correos
(Maison de la Poste)
• parc du Retiro
• construction du Musée du Prado

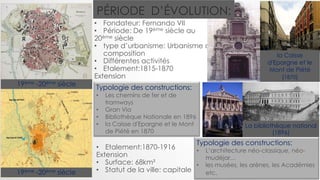

27. • Fondateur: Fernando VII
• Période: De 19ème siècle au
20ème siècle
• type d’urbanisme: Urbanisme de
composition
• Différentes activités
• Etalement:1815-1870
Extension
PÉRIODE D’ÉVOLUTION:
19ème -20ème siècle
La bibliothèque national
(1896)
la Caisse
d'Epargne et le
Mont de Piété
(1870)
Typologie des constructions:
• Les chemins de fer et de
tramways
• Gran Via
• Bibliothèque Nationale en 1896
• la Caisse d'Epargne et le Mont
de Piété en 1870
• Etalement:1870-1916
Extension
• Surface: 68km²
• Statut de la ville: capitale19ème -20ème siècle
Typologie des constructions:
• L’architecture néo-classique, néo-
mudéjar…
• les musées, les arènes, les Académies
etc.

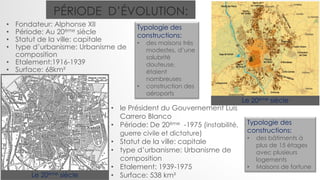

28. PÉRIODE D’ÉVOLUTION:
• Fondateur: Alphonse XII
• Période: Au 20ème siècle
• Statut de la ville: capitale
• type d’urbanisme: Urbanisme de
composition
• Etalement:1916-1939
• Surface: 68km²
Le 20ème siècle
Le 20ème siècle
Typologie des
constructions:
• des maisons très
modestes, d’une
salubrité
douteuse,
étaient
nombreuses
• construction des
aéroports
• le Président du Gouvernement Luis
Carrero Blanco
• Période: De 20ème -1975 (instabilité,
guerre civile et dictature)
• Statut de la ville: capitale
• type d’urbanisme: Urbanisme de
composition
• Etalement: 1939-1975
• Surface: 538 km²
Typologie des
constructions:
• des bâtiments à
plus de 15 étages
avec plusieurs
logements
• Maisons de fortune

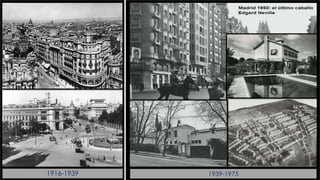

29. 1916-1939 1939-1975

30. PÉRIODE D’ÉVOLUTION:
• le roi: Juan Carlos
• Madrid moderne (période
socialiste)
• Période: Au 20ème siècle
• type d’urbanisme: urbanisme
de participation, et de
gestion
• Statut de la ville: capitale
• Etalement: 1975-1995
Typologie des
constructions:
Construction des
gratte-ciels et les
tours
équipements
sociaux
(construction de
centres culturels), la
réhabilitation de
quartiers dégradés
• Le roi: Felipe VI
• La reine: Letizia
• Madrid aujourd’hui
• De 20ème siècle au 21ème
• Période de stagnation
• Statut de la ville: capitale
• Surface: 604,5 km²
• Conurbation d’un nouveau pôle
( amélioration
de la vie
quotidienne
des habitants)
Le 20ème siècle
Le 20ème -21ème siècle

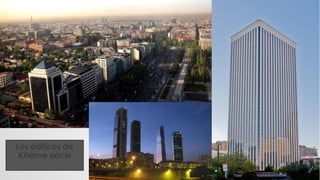

31. Les édifices de
XXIème siècle

32. LA MACRO FORME:
Type de
macroforme :
radioconcentriqu
e
Limite de la
ville

33. CONCLUSION:
Madrid est une très ancienne ville, ce qui lui donne une valeur spécial
dans son territoire,
Elle connait une histoire riche et diversifiée par des évènements qui
ont aidé a son développement
Le développement de Madrid a été lent jusqu’à les dernières années
on peut voir un étalement rapide le long de la rivière de Manzanares
(radioconcentrique)
Une évolution au niveau des type des constructions et au niveau de
traitement des façades

35. DENSITÉ:
Une faible densitéUne très faible densité
Espace vert
Densité très forte
Densité faible Densité faible
Densité moyenne
Densité forte

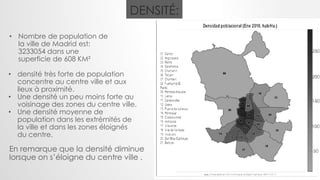

36. DENSITÉ:
• Nombre de population de
la ville de Madrid est:
3233054 dans une
superficie de 608 KM²
• densité très forte de population
concentre au centre ville et aux
lieux à proximité.
• Une densité un peu moins forte au
voisinage des zones du centre ville.
• Une densité moyenne de
population dans les extrémités de
la ville et dans les zones éloignés
du centre.
En remarque que la densité diminue
lorsque on s’éloigne du centre ville .
50
100
150
250
200

37. SYSTÈME VIAIRE:
Les voies primaires
Les voies secondaires de la 4ème partie
Les voies secondaires de la 1ère partie
Les voies secondaires de la 4ème partie
Les voies secondaires de la 3ème partie

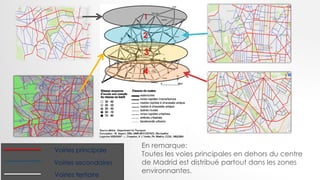

38. 1
Voiries principale
Voiries secondaires
Voiries tertiaire
2
4
3
En remarque:
Toutes les voies principales en dehors du centre
de Madrid est distribué partout dans les zones
environnantes.

39. 1ère partie 2ème partie
3ème partie 4ème partie
• Les routes principales et secondaires sont
irréguliers.
Superposition d’un système arborescent et
d’un système en résille
• Les routes tertiaires sont parallèles
Système
• La plupart des voies tertiaire sont des voies
de contour
• Les routes principales et secondaires
sont irréguliers
Superposition d’un système arborescent
et d’un système en résille
• le système des vois tertiaires esy un
système en résille
• La plupart des voies secondaires sont
des voies de contour.
• Les routes principales et secondaires sont
irréguliers.
• Les voies tertiaires sont en système en
résille à double issue
• Les voies sont parallèles et
perpendiculaires (système en résille)
Voies hiérarchisés
• La juxtaposition du système
arborescent et du système en boucle
dans les voies primaires

40. Voie primaire Voie tertiaireVoie secondaire
20m 8m18m1ère partie
2ème partie
3ème partie
4ème partie
24m
8m24m28m
6m16m
25m 6m12m
Les routes principales et secondaires sont larges dans des endroits où la densité de la
population grande et tout cela pour éviter les l'encombrement des voiture…
En remarque:

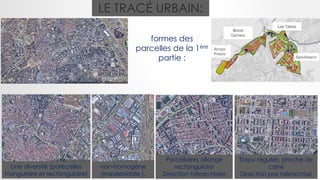

41. LE TRACÉ URBAIN:
formes des
parcelles de la 1ère
partie :
Trapu régulier, proche de
carré
Direction pas hiérarchisé
non-homogène
(trapézoïdale ).
Parcellaires allongé
rectangulaire
Direction hiérarchisée
Une diversité (parecelles
triangulaire et rectangulaire)

42. LE TRACÉ URBAIN:
formes des
parcelles de la
2ème partie :
Parcellaires sous forme des courbes
Parcellaires non
homogène(aléatoire)
Parcellaires allongé
rectangulaires

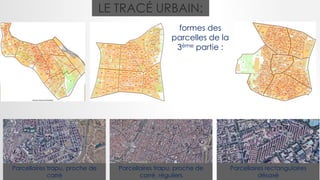

43. LE TRACÉ URBAIN:
formes des
parcelles de la
3ème partie :
Parcellaires rectangulaires
désaxé
Parcellaires trapu, proche de
carré, réguliers
Parcellaires trapu, proche de
carré

44. LE TRACÉ URBAIN: formes des parcelles
de la 4ème partie :
Parcellaires déformés aléatoires
Parcellaires en lanièreParcellaires rectangulairesParcellaires rectangulaires non

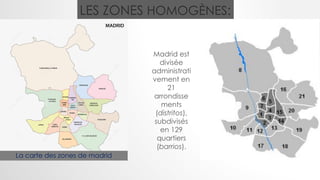

45. LES ZONES HOMOGÈNES:
Madrid est
divisée
administrati
vement en
21
arrondisse
ments
(distritos),
subdivisés
en 129
quartiers
(barrios).
La carte des zones de madrid

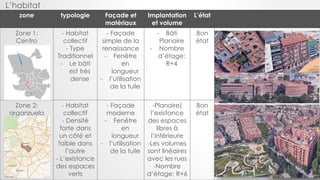

46. zone typologie Façade et
matériaux
Implantation
et volume
L’état
Zone 1:
Centro
- Habitat
collectif
- Type
Traditionnel
- Le bâti
est très
dense
- Façade
simple de la
renaissance
- Fenêtre
en
longueur
- l’utilisation
de la tuile
- Bâti
Planaire
- Nombre
d’étage:
R+4
Bon
état
Zone 2:
arganzuela
- Habitat
collectif
- Densité
forte dans
un côté et
faible dans
l’autre
- L’existance
des espaces
verts
- Façade
moderne
- Fenêtre
en
longueur
- l’utilisation
de la tuile
-Planaire(
l’existance
des espaces
libres à
l’intèrieure
-Les volumes
sont linéaires
avec les rues
-Nombre
d’étage: R+6
Bon
état
L’habitat

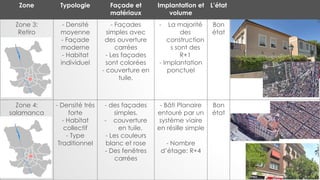

47. Zone Typologie Façade et
matériaux
Implantation et
volume
L’état
Zone 3:
Retiro
- Densité
moyenne
- Façade
moderne
- Habitat
individuel
- Façades
simples avec
des ouverture
carrées
- Les façades
sont colorées
- couverture en
tuile.
- La majorité
des
construction
s sont des
R+1
- Implantation
ponctuel
Bon
état
Zone 4:
salamanca
- Densité très
forte
- Habitat
collectif
- Type
Traditionnel
- des façades
simples.
- couverture
en tuile.
- Les couleurs
blanc et rose
- Des fenêtres
carrées
- Bâti Planaire
entouré par un
système viaire
en résille simple
- Nombre
d’étage: R+4
Bon
état

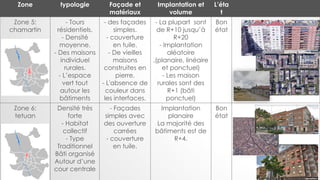

48. Zone typologie Façade et
matériaux
Implantation et
volume
L’éta
t
Zone 5:
chamartin
- Tours
résidentiels.
- Densité
moyenne.
- Des maisons
individuel
rurales.
- L’espace
vert tout
autour les
bâtiments
- des façades
simples.
- couverture
en tuile.
- De vieilles
maisons
construites en
pierre.
- L'absence de
couleur dans
les interfaces.
- La plupart sont
de R+10 jusqu’à
R+20
- Implantation
aléatoire
.(planaire, linéaire
et ponctuel)
- Les maison
rurales sont des
R+1 (bâti
ponctuel)
Bon
état
Zone 6:
tetuan
Densité très
forte
- Habitat
collectif
- Type
Traditionnel
Bâti organisé
Autour d’une
cour centrale
- Façades
simples avec
des ouverture
carrées
- couverture
en tuile.
Implantation
planaire
La majorité des
bâtiments est de
R+4.
Bon
état

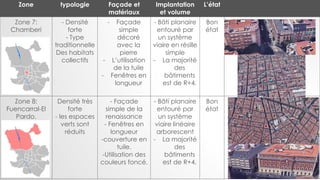

49. Zone typologie Façade et
matériaux
Implantation
et volume
L’état
Zone 7:
Chamberi
- Densité
forte
- Type
traditionnelle
Des habitats
collectifs
- Façade
simple
décoré
avec la
pierre
- L’utilisation
de la tuile
- Fenêtres en
longueur
- Bâti planaire
entouré par
un système
viaire en résille
simple
- La majorité
des
bâtiments
est de R+4.
Bon
état
Zone 8:
Fuencarral-El
Pardo.
Densité très
forte
- les espaces
verts sont
réduits
- Façade
simple de la
renaissance
- Fenêtres en
longueur
-couverture en
tuile.
-Utilisation des
couleurs foncé.
- Bâti planaire
entouré par
un système
viaire linéaire
arborescent
- La majorité
des
bâtiments
est de R+4.
Bon
état

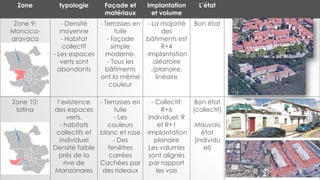

50. Zone typologie Façade et
matériaux
Implantation
et volume
L’état
Zone 9:
Moncica-
aravaca
- Densité
moyenne
- Habitat
collectif
- Les espaces
verts sont
abondants
- Terrasses en
tuile
- façade
simple
moderne.
- Tous les
bâtiments
ont la même
couleur
- La majorité
des
bâtiments est
R+4
-Implantation
aléatoire
.(planaire,
linéaire
Bon état
Zone 10:
latina
l’existence
des espaces
verts.
- habitats
collectifs et
individuel
Densité faible
prés de la
rive de
Manzanares
- Terrasses en
tuile
- Les
couleurs
blanc et rose
- Des
fenêtres
carrées
Cachées par
des rideaux
- Collectif:
R+6
Individuel: R
et R+1
-Implantation
planaire
Les volumes
sont alignés
par rapport
les vois
Bon état
(collectif)
Mauvais
état
(individu
el)

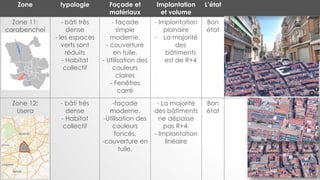

51. Zone typologie Façade et
matériaux
Implantation
et volume
L’état
Zone 11:
carabenchei
- bâti très
dense
- les espaces
verts sont
réduits
- Habitat
collectif
- façade
simple
moderne.
- couverture
en tuile.
- Utilisation des
couleurs
claires
- Fenêtres
carré
- Implantation
planaire
- La majorité
des
bâtiments
est de R+4
Bon
état
Zone 12:
Usera
- bâti très
dense
- Habitat
collectif
-façade
moderne.
-Utilisation des
couleurs
foncés.
-couverture en
tuile.
- La majorité
des bâtiments
ne dépasse
pas R+4.
- Implantation
linéaire
Bon
état

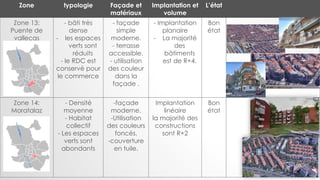

52. Zone typologie Façade et
matériaux
Implantation et
volume
L’état
Zone 13:
Puente de
vallecas
- bâti très
dense
- les espaces
verts sont
réduits
- le RDC est
conservé pour
le commerce
- façade
simple
moderne.
- terrasse
accessible.
- utilisation
des couleur
dans la
façade .
- Implantation
planaire
- La majorité
des
bâtiments
est de R+4.
Bon
état
Zone 14:
Moratalaz
- Densité
moyenne
- Habitat
collectif
- Les espaces
verts sont
abondants
-façade
moderne.
-Utilisation
des couleurs
foncés.
-couverture
en tuile.
Implantation
linéaire
la majorité des
constructions
sont R+2
Bon
état

53. Zone typologie Façade et
matériaux
Implantation
et volume
L’état

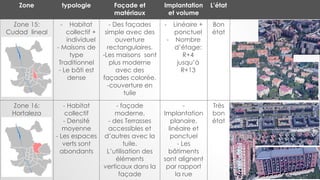

Zone 15:
Cudad lineal
- Habitat
collectif +
individuel
- Maisons de
type
Traditionnel
- Le bâti est
dense
- Des façades
simple avec des
ouverture
rectangulaires.
-Les maisons sont
plus moderne
avec des
façades colorée.
-couverture en
tuile
- Linéaire +
ponctuel
- Nombre
d’étage:
R+4
jusqu’à
R+13
Bon
état
Zone 16:
Hortaleza
- Habitat
collectif
- Densité
moyenne
- Les espaces
verts sont
abondants
- façade
moderne.
- des Terrasses
accessibles et
d’autres avec la
tuile.
L’utilisation des
éléments
verticaux dans la
façade
-
Implantation
planaire,
linéaire et
ponctuel
- Les
bâtiments
sont alignent
par rapport
la rue
Très
bon
état

54. Zone typologie Façade et
matériaux
Implantation
et volume
L’état

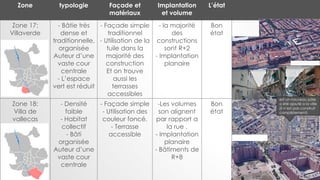

Zone 17:
Villaverde
- Bâtie très
dense et
traditionnelle,
organisée
Auteur d’une
vaste cour
centrale
- L’espace
vert est réduit
- Façade simple
traditionnel
- Utilisation de la
tuile dans la
majorité des
construction
Et on trouve
aussi les
terrasses
accessibles
- la majorité
des
constructions
sont R+2
- Implantation
planaire
Bon
état
Zone 18:
Villa de
vallecas
- Densité
faible
- Habitat
collectif
- Bâti
organisée
Auteur d’une
vaste cour
centrale
- Façade simple
- Utilisation des
couleur foncé.
- Terrasse
accessible
-Les volumes
son alignent
par rapport a
la rue .
- Implantation
planaire
- Bâtiments de
R+8
Bon
état
est un nouveau pôle
a été ajouté a la ville
(il n’est pas construit
complètement)

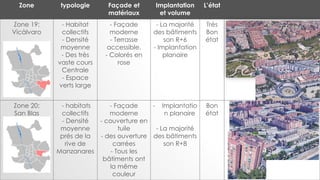

55. Zone typologie Façade et
matériaux
Implantation
et volume
L’état
Zone 19:
Vicàlvaro
- Habitat
collectifs
- Densité
moyenne
- Des très
vaste cours
Centrale
- Espace
verts large
- Façade
moderne
- Terrasse
accessible.
- Colorés en
rose
- La majorité
des bâtiments
son R+6
- Implantation
planaire
Très
Bon
état
Zone 20:
San Blas
- habitats
collectifs
- Densité
moyenne
prés de la
rive de
Manzanares
- Façade
moderne
- couverture en
tuile
- des ouverture
carrées
- Tous les
bâtiments ont
la même
couleur
- Implantatio
n planaire
- La majorité
des bâtiments
son R+8
Bon
état

56. Zone typologie Façade et
matériaux
Implantation
et volume
L’éta
t

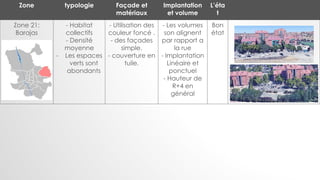

Zone 21:
Barajas
- Habitat
collectifs
- Densité
moyenne
- Les espaces
verts sont
abondants
- Utilisation des
couleur foncé .
- des façades
simple.
- couverture en
tuile.
- Les volumes
son alignent
par rapport a
la rue
- Implantation
Linéaire et
ponctuel
- Hauteur de
R+4 en
général
Bon
état

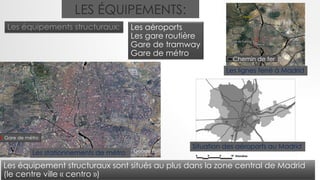

57. LES ÉQUIPEMENTS:
Les équipements structuraux: Les aéroports
Les gare routière
Gare de tramway
Gare de métro
Les stationnements de métro
Gare de métro
Situation des aéroports au Madrid
Chemin de fer
Les lignes ferré à Madrid
Les équipement structuraux sont situés au plus dans la zone central de Madrid
(le centre ville « centro »)

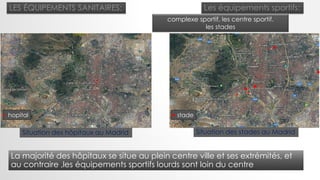

58. LES ÉQUIPEMENTS SANITAIRES:
hopital
Les équipements sportifs:
complexe sportif, les centre sportif.
les stades
stade
La majorité des hôpitaux se situe au plein centre ville et ses extrémités, et
au contraire ,les équipements sportifs lourds sont loin du centre
Situation des stades au MadridSituation des hôpitaux au Madrid

59. Les Musée.
Les établissement
d’éducation supérieure.
Centre culturel…
Les équipements culturels:
bibliothèque
musé
Situation des bibliothèques au Madrid
Situation des musés au Madrid
On regarde que la plupart de ces
équipements sont situe tout autour
de centre ville

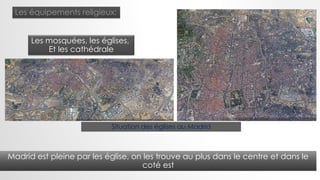

60. Les équipements religieux:
Les mosquées, les églises,
Et les cathédrale
Madrid est pleine par les église, on les trouve au plus dans le centre et dans le
coté est
Situation des églises au Madrid

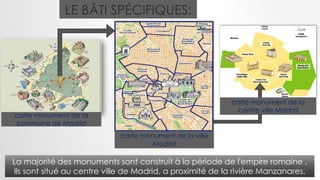

61. LE BÂTI SPÉCIFIQUES:
carte monument de la ville
Madrid
carte monument de la
centre ville Madrid
carte monument de la
commune de Madrid
La majorité des monuments sont construit à la période de l'empire romaine ,
Ils sont situé au centre ville de Madrid, a proximité de la rivière Manzanares.

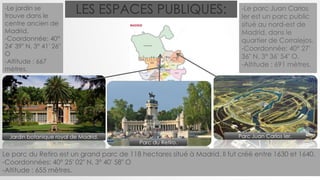

62. LES ESPACES PUBLIQUES:
Parc du Retiro.
Parc Juan Carlos Ier.
-Le parc Juan Carlos
Ier est un parc public
situé au nord-est de
Madrid, dans le
quartier de Corralejos.
-Coordonnée: 40° 27′
36″ N, 3° 36′ 54″ O.
-Altitude : 691 mètres.
-Le jardin se
trouve dans le
centre ancien de
Madrid.
-Coordonnée: 40°
24′ 39″ N, 3° 41′ 26″
O
-Altitude : 667
mètres.
Jardin botanique royal de Madrid.
Le parc du Retiro est un grand parc de 118 hectares situé à Madrid. Il fut créé entre 1630 et 1640.
-Coordonnées: 40° 25′ 02″ N, 3° 40′ 58″ O
-Altitude : 655 mètres.

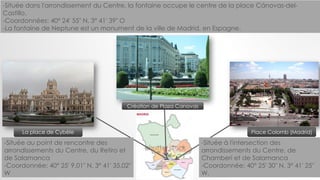

63. Place Colomb (Madrid)La place de Cybèle
Création de Plaza Canovas
-Située à l'intersection des
arrondissements du Centre, de
Chamberí et de Salamanca
-Coordonnée: 40° 25′ 30″ N, 3° 41′ 25″
W.
-Située au point de rencontre des
arrondissements du Centre, du Retiro et
de Salamanca
-Coordonnée: 40° 25′ 9.01″ N, 3° 41′ 35.02″
W
-Située dans l'arrondissement du Centre, la fontaine occupe le centre de la place Cánovas-del-
Castillo.
-Coordonnées: 40° 24′ 55″ N, 3° 41′ 39″ O
-La fontaine de Neptune est un monument de la ville de Madrid, en Espagne.

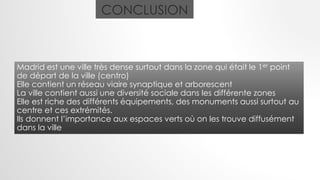

64. CONCLUSION
Madrid est une ville très dense surtout dans la zone qui était le 1er point
de départ de la ville (centro)
Elle contient un réseau viaire synaptique et arborescent
La ville contient aussi une diversité sociale dans les différente zones
Elle est riche des différents équipements, des monuments aussi surtout au
centre et ces extrémités.
Ils donnent l’importance aux espaces verts où on les trouve diffusément
dans la ville

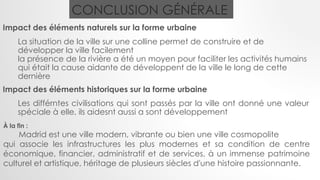

65. CONCLUSION GÉNÉRALE
Impact des éléments naturels sur la forme urbaine
La situation de la ville sur une colline permet de construire et de
développer la ville facilement
la présence de la rivière a été un moyen pour faciliter les activités humains
qui était la cause aidante de développent de la ville le long de cette
dernière
Impact des éléments historiques sur la forme urbaine
Les différntes civilisations qui sont passés par la ville ont donné une valeur
spéciale à elle, ils aidesnt aussi a sont développement
À la fin :
Madrid est une ville modern, vibrante ou bien une ville cosmopolite
qui associe les infrastructures les plus modernes et sa condition de centre
économique, financier, administratif et de services, à un immense patrimoine
culturel et artistique, héritage de plusieurs siècles d'une histoire passionnante.
