- 2. La distribution Sommaire : • Chaufferie débit fixe – débit variable • Montage des circulateurs • Pompes centrifuges • Clapet anti-retour • Soupape de décharge • Traitement de l’eau • Maintien en pression • Traitement des impuretés • Compensateur de dilatation • Robinetterie • Bouteille de découplage • Monotube • Bitube • Repérage • Sous-station

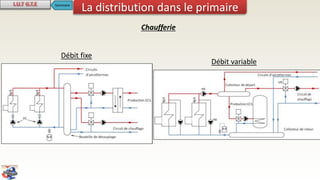

- 3. La distribution dans le primaire Débit fixe Débit variable Chaufferie Sommaire
- 4. La distribution dans le primaire Montage des circulateurs a b c d e ac a b c e a c d Sommaire cavitation
- 5. La distribution dans le primaire Pompes centrifuges Sur socle Monobloc En ligne Sommaire
- 6. Le circulateur La distribution dans le primaire Bornier Palier en graphite Vis de purge et d'accès à l'arbre Rotor noyé Stator Chemise d'étanchéité du stator en inox Roue Sommaire

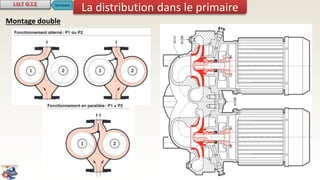

- 7. La distribution dans le primaire Montage double Sommaire
- 8. La distribution dans le primaire Clapet anti-retour Sommaire
- 9. La distribution dans le primaire Soupape de décharge Sommaire Coups de bélier 2 Coups de bélier 1
- 10. La distribution dans le primaire Soupape de décharge Sommaire
- 11. Corps de l’adoucisseur (réserve de résine) Plancher Bac à sel Silex Résine Rejet à l’égout Vanne de commande EAU DOUCEEAU DURE Sel Flotteur Valve à saumure Niveau de saumure Canne d’aspiration de saumure Tube plongeur Volume de saumure pour la régénération Filtre Source C. GROSSI Traitement de l’eau La distribution dans le primaireSommaire Traitement

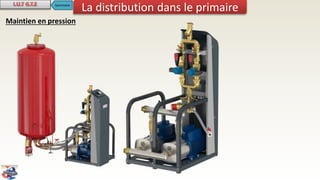

- 12. Maintien en pression La distribution dans le primaireSommaire
- 13. Maintien en pression La distribution dans le primaireSommaire
- 14. Traitement des impuretés La distribution dans le primaireSommaire Dirtmag 1 Dirtmag 2 Dirtmag 3
- 15. Compensateur de dilatation La distribution dans le primaireSommaire
- 16. Robinetterie La distribution dans le primaire https://www.youtube.com/watch?v=E9mjpM-3sX4 Sommaire Équilibrage Vanne
- 17. Bouteille de découplage La distribution dans le primaireSommaire

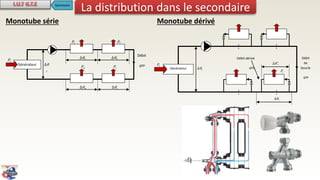

- 18. Monotube série La distribution dans le secondaire Générateur Débit qm P1 ∆θi P2 PiPn Pt ∆θ t ∆θn ∆θ2∆θ1 Générateur Débit de boucle qm Pt ∆θt Débit dérivé qmi ∆θi Pi ∆θ’i Monotube dérivé Sommaire
- 19. Bitube La distribution dans le secondaire Générateur qm t Pt ∆θ Pi ∆θ qm i Sommaire
- 20. Bitube La distribution dans le secondaire Wh MTA ECS Wh MTA ECS EF Sommaire
- 21. Bitube La distribution dans le secondaireSommaire
- 22. Repérage La distribution dans le secondaire 1 2 3 4 A B C A’ B’ C’ E 9 tronçons élémentaires : 7 tronçons, en groupant les allers et les retours : 4 circuits : A’EA A’EA Circuit 1 : EA1A’E A1A’ A1A’ Circuit 2 : EAB2B’A’E B2B’ B2B’ Circuit 3 : EABC3C’B’A’E C3C’ C3C’ Circuit 4 : EABC4C’B’A’E C4C’ C4C’ AB AB + B’A’ BC BC + C’B’ C’B’ B’A’ 1 seul réseau Sommaire

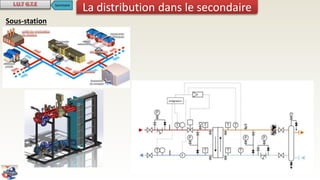

- 23. Sous-station La distribution dans le secondaireSommaire

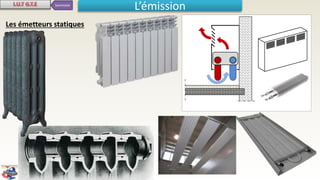

- 24. L’émission Sommaire : • Propagation de la chaleur • Les émetteurs statiques • Les émetteurs dynamiques • Puissance délivrée
- 25. L’émission Conduction Convection Rayonnement La chaleur se transmet à l’intérieur d’un corps solides (ou entre deux corps solides en contact) La chaleur se transmet par les mouvements d’un fluide (liquide ou gaz) La chaleur se transmet par une onde électromagnétique (elle n’utilise aucun support matériel) Propagation de la chaleur Sommaire
- 29. L’émission Les émetteurs dynamiques Aérothermes à gaz Sommaire
- 30. L’émission Les émetteurs dynamiques Air soufflé Batterie d'échange ailettée Bac de récuperation des condensats Turbines Filtre Air repris Bornier de régulation Moteur VUE DE FACE VUE DE COTE VUE DE DESSUS + - Grille de soufflage Alimentation électrique monophasée Chassis métallique isolé Alimentation en eau chaude/eau glacée + - Sommaire
- 31. L’émission Puissance délivrée 𝑷 = 𝑷 𝟓𝟎 ∙ 𝑫𝑻𝑳𝑴 𝟓𝟎 𝒎 ≈ 𝑷 𝟓𝟎 ∙ 𝑫𝑻𝑨𝑴 𝟓𝟎 𝒎 𝐷𝑇𝐿𝑀 = 𝜃𝑒−𝜃𝑠 ln 𝜃𝑒−𝜃𝑖 𝜃𝑠−𝜃𝑖 𝐷𝑇𝐴𝑀 = 𝜃𝑚 − 𝜃𝑖 = 𝜃𝑒+𝜃𝑠 2 − 𝜃𝑖 P50 : puissance de l’émetteur pour un écart de 50 K m : exposant de la loi d‘émission : 1,25 < m < 1,33 pour les radiateurs 1,1 < m < 1,6 pour les convecteurs m = 1 pour les planchers chauffants SurfaceS Température 0 i e s S/2 m DTAM DTLM i : température intérieure Sommaire
