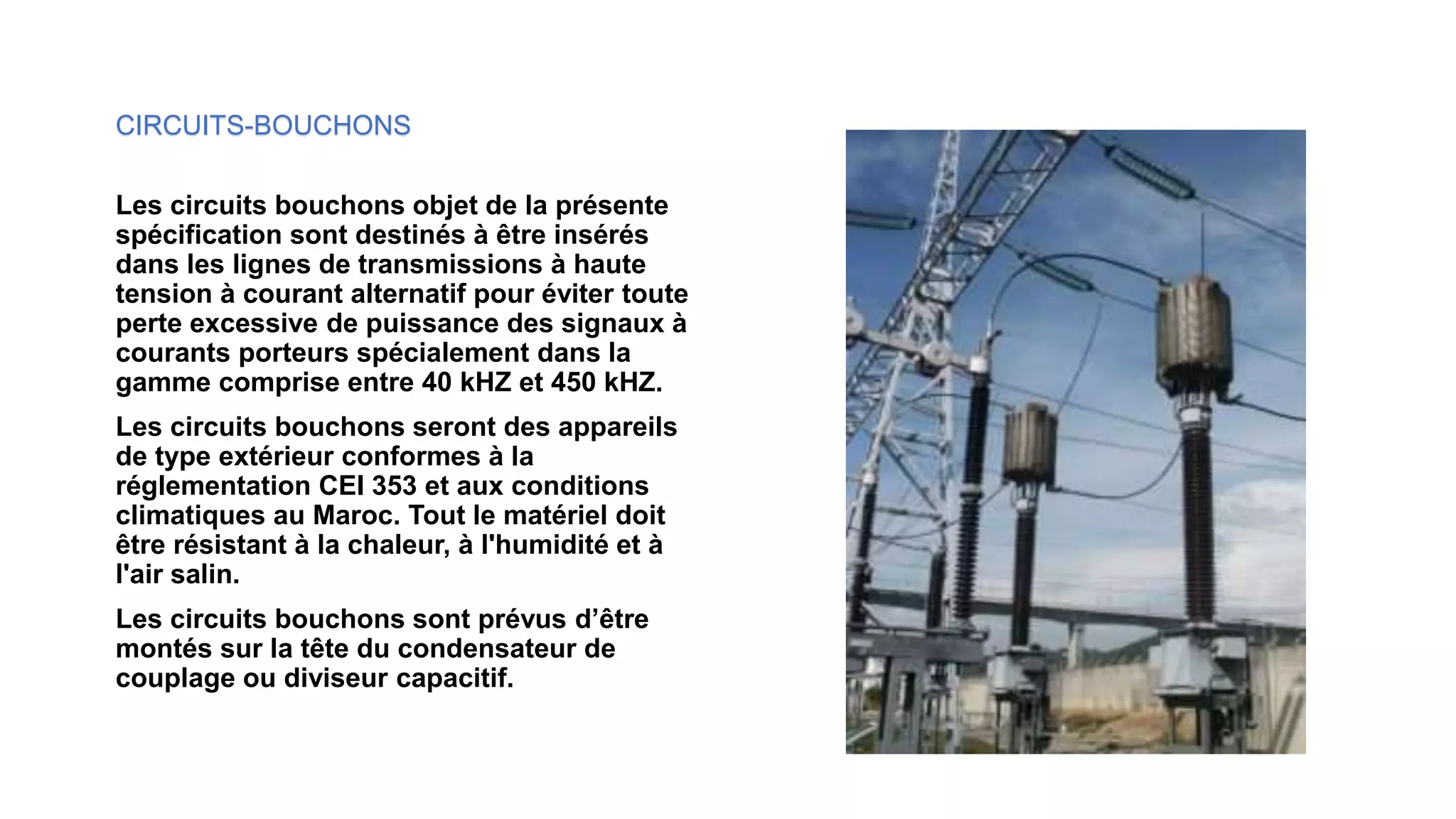

CIRCUITS-BOUCHONS
Les circuits bouchons objet de la présente
spécification sont destinés à être insérés
dans les lignes de transmissions à haute
tension à courant alternatif pour éviter toute
perte excessive de puissance des signaux à
courants porteurs spécialement dans la
gamme comprise entre 40 kHZ et 450 kHZ.
Les circuits bouchons seront des appareils
de type extérieur conformes à la
réglementation CEI 353 et aux conditions
climatiques au Maroc. Tout le matériel doit
être résistant à la chaleur, à l'humidité et à
l'air salin.
Les circuits bouchons sont prévus d’être
montés sur la tête du condensateur de
couplage ou diviseur capacitif.

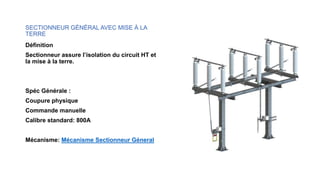

SECTIONNEUR GÉNÉRAL AVEC MISE À LA
TERRE
Définition
Sectionneur assure l’isolation du circuit HT et
la mise à la terre.
Spéc Générale :
Coupure physique
Commande manuelle
Calibre standard: 800A
Mécanisme: Mécanisme Sectionneur Géneral

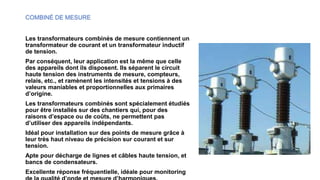

COMBINÉ DE MESURE
Les transformateurs combinés de mesure contiennent un
transformateur de courant et un transformateur inductif
de tension.
Par conséquent, leur application est la même que celle
des appareils dont ils disposent. Ils séparent le circuit
haute tension des instruments de mesure, compteurs,
relais, etc., et ramènent les intensités et tensions à des
valeurs maniables et proportionnelles aux primaires
d’origine.
Les transformateurs combinés sont spécialement étudiés
pour être installés sur des chantiers qui, pour des
raisons d’espace ou de coûts, ne permettent pas
d’utiliser des appareils indépendants.
Idéal pour installation sur des points de mesure grâce à
leur très haut niveau de précision sur courant et sur
tension.
Apte pour décharge de lignes et câbles haute tension, et
bancs de condensateurs.
Excellente réponse fréquentielle, idéale pour monitoring

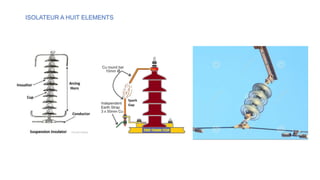

ISOLATEUR A HUIT ELEMENTS

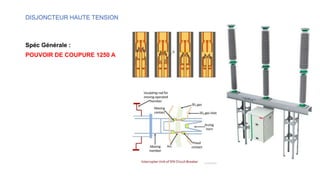

DISJONCTEUR HAUTE TENSION
Spéc Générale :
POUVOIR DE COUPURE 1250 A
Définition:
La fonction réenclencheur (ANSI 79)
est destinée à l’élimination des
défauts fugitifs et semi-permanents
de lignes aériennes, qui sont
statistiquement nombreux, de l'ordre
de 95 % des défauts, en limitant au
minimum le temps d’interruption de
service. Elle génère
automatiquement des ordres de re-
fermeture de disjoncteur pour
réalimenter une ligne aérienne
après défaut, et procède en
plusieurs étapes :
Réenclencheur: F 79
Principe:
Automatisme de refermeture de disjoncteur après déclenchement sur défaut fugitif de ligne
Réglage:
Réglage sur un ou deux cycle maximum

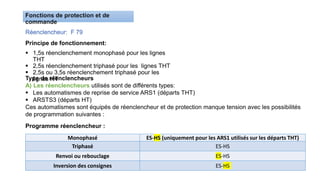

Réenclencheur: F 79
Principe de fonctionnement:
 1,5s réenclenchement monophasé pour les lignes
THT
 2,5s réenclenchement triphasé pour les lignes THT
 2,5s ou 3,5s réenclenchement triphasé pour les
lignes HT
Type de réenclencheurs
A) Les réenclencheurs utilisés sont de différents types:
 Les automatismes de reprise de service ARS1 (départs THT)
 ARSTS3 (départs HT)
Ces automatismes sont équipés de réenclencheur et de protection manque tension avec les possibilités
de programmation suivantes :
Programme réenclencheur :
Monophasé ES-HS (uniquement pour les ARS1 utilisés sur les départs THT)
Triphasé ES-HS
Renvoi ou rebouclage ES-HS
Inversion des consignes ES-HS

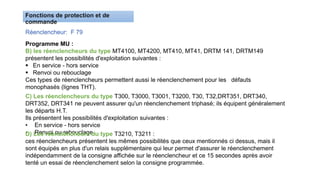

Réenclencheur: F 79
Programme MU :
B) les réenclencheurs du type MT4100, MT4200, MT410, MT41, DRTM 141, DRTM149
présentent les possibilités d'exploitation suivantes :
 En service - hors service
 Renvoi ou rebouclage
Ces types de réenclencheurs permettent aussi le réenclenchement pour les défauts
monophasés (lignes THT).
C) Les réenclencheurs du type T300, T3000, T3001, T3200, T30, T32,DRT351, DRT340,
DRT352, DRT341 ne peuvent assurer qu'un réenclenchement triphasé; ils équipent généralement
les départs H.T.
Ils présentent les possibilités d'exploitation suivantes :
• En service - hors service
• Renvoi ou rebouclage
D) Les réenclencheurs du type T3210, T3211 :
ces réenclencheurs présentent les mêmes possibilités que ceux mentionnés ci dessus, mais il
sont équipés en plus d'un relais supplémentaire qui leur permet d'assurer le réenclenchement
indépendamment de la consigne affichée sur le réenclencheur et ce 15 secondes après avoir
tenté un essai de réenclenchement selon la consigne programmée.
Réenclencheur: F 79
Réglages adoptés
- Fonction réenclencheurs
Les réenclencheurs triphasés équipant les départs HT sont réglés en général soit en renvoi soit
en rebouclage.
En ce qui concerne les départs THT, le réenclencheur monophasé est En Service et le
réenclencheur triphasé est Hors Service.
- Protection MU
Cette protection provoque le déclenchement des départs en cas de manque de tension et la
reprise automatique de service au retour de la tension selon le réglage adopté.

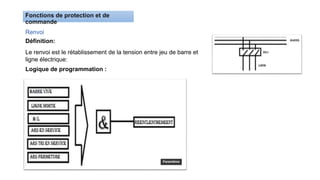

Renvoi
Définition:
Le renvoi est le rétablissement de la tension entre jeu de barre et
ligne électrique:
Logique de programmation :

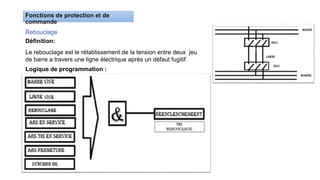

Rebouclage
Définition:
Le rebouclage est le rétablissement de la tension entre deux jeu
de barre a travers une ligne électrique après un défaut fugitif
Logique de programmation :

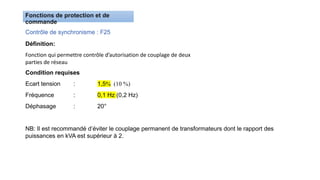

Contrôle de synchronisme : F25
Définition:
Fonction qui permettre contrôle d’autorisation de couplage de deux
parties de réseau
Condition requises
Ecart tension : 1,5% (10 %)
Fréquence : 0,1 Hz (0,2 Hz)
Déphasage : 20°
NB: Il est recommandé d’éviter le couplage permanent de transformateurs dont le rapport des
puissances en kVA est supérieur à 2.

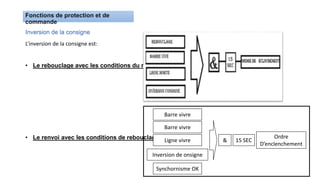

Inversion de la consigne
L’inversion de la consigne est:
• Le rebouclage avec les conditions du renvoi
• Le renvoi avec les conditions de rebouclage 15 SEC
Ordre
D’enclenchement
&
Synchornisme OK
Inversion de onsigne
Ligne vivre
Barre vivre
Barre vivre

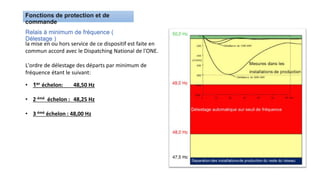

Relais à minimum de fréquence (
Délestage )
la mise en ou hors service de ce dispositif est faite en
commun accord avec le Dispatching National de l'ONE.
L'ordre de délestage des départs par minimum de
fréquence étant le suivant:
• 1er échelon: 48,50 Hz
• 2 émé échelon : 48,25 Hz
• 3 émé échelon : 48,00 Hz

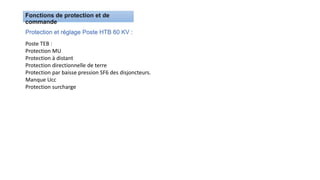

Protection et réglage Poste HTB 60 KV :
Poste TEB :
Protection MU
Protection à distant
Protection directionnelle de terre
Protection par baisse pression SF6 des disjoncteurs.
Manque Ucc
Protection surcharge

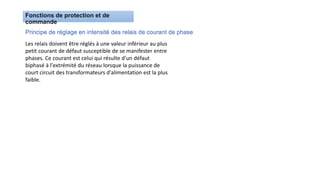

Principe de réglage en intensité des relais de courant de phase
Les relais doivent être réglés à une valeur inférieur au plus
petit courant de défaut susceptible de se manifester entre
phases. Ce courant est celui qui résulte d'un défaut
biphasé à l'extrémité du réseau lorsque la puissance de
court circuit des transformateurs d'alimentation est la plus
faible.

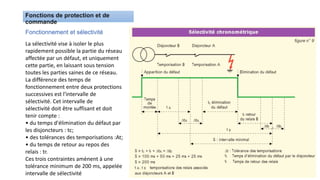

Fonctionnement et sélectivité
La sélectivité vise à isoler le plus
rapidement possible la partie du réseau
affectée par un défaut, et uniquement
cette partie, en laissant sous tension
toutes les parties saines de ce réseau.
La différence des temps de
fonctionnement entre deux protections
successives est l'intervalle de
sélectivité. Cet intervalle de
sélectivité doit être suffisant et doit
tenir compte :
• du temps d'élimination du défaut par
les disjoncteurs : tc;
• des tolérances des temporisations :At;
• du temps de retour au repos des
relais : tr.
Ces trois contraintes amènent à une
tolérance minimum de 200 ms, appelée
intervalle de sélectivité

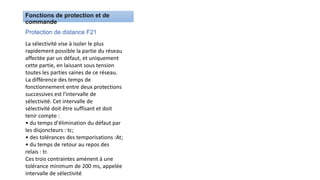

Protection de distance F21
La sélectivité vise à isoler le plus
rapidement possible la partie du réseau
affectée par un défaut, et uniquement
cette partie, en laissant sous tension
toutes les parties saines de ce réseau.
La différence des temps de
fonctionnement entre deux protections
successives est l'intervalle de
sélectivité. Cet intervalle de
sélectivité doit être suffisant et doit
tenir compte :
• du temps d'élimination du défaut par
les disjoncteurs : tc;
• des tolérances des temporisations :At;
• du temps de retour au repos des
relais : tr.
Ces trois contraintes amènent à une
tolérance minimum de 200 ms, appelée
intervalle de sélectivité

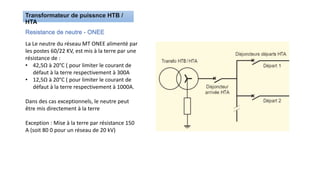

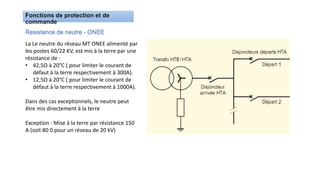

Resistance de neutre - ONEE
La Le neutre du réseau MT ONEE alimenté par
les postes 60/22 KV, est mis à la terre par une
résistance de :
• 42,5Ω à 20°C ( pour limiter le courant de
défaut à la terre respectivement à 300A).
• 12,5Ω à 20°C ( pour limiter le courant de
défaut à la terre respectivement à 1000A).
Dans des cas exceptionnels, le neutre peut
être mis directement à la terre
Exception : Mise à la terre par résistance 150
A (soit 80 0 pour un réseau de 20 kV)
Resistance de neutre - ONEE
La Le neutre du réseau MT ONEE alimenté par
les postes 60/22 KV, est mis à la terre par une
résistance de :
• 42,5Ω à 20°C ( pour limiter le courant de
défaut à la terre respectivement à 300A
• 12,5Ω à 20°C ( pour limiter le courant de
défaut à la terre respectivement à 1000A.
Dans des cas exceptionnels, le neutre peut
être mis directement à la terre
Exception : Mise à la terre par résistance 150
A (soit 80 0 pour un réseau de 20 kV)
