Formation aux schémas
électriques sur Ordinateurs
(LOGICIEL QELECTROTECH)
Auteur : Beranger SIX Aout 2022
Le schéma un élément obligatoire

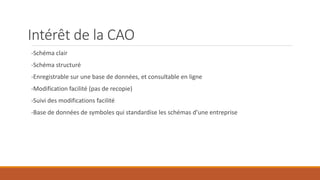

Intérêt de la CAO
-Schéma clair
-Schéma structuré
-Enregistrable sur une base de données, et consultable en ligne
-Modification facilité (pas de recopie)
-Suivi des modifications facilité
-Base de données de symboles qui standardise les schémas d’une entreprise

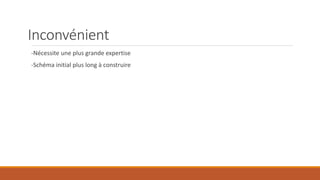

Inconvénient
-Nécessite une plus grande expertise
-Schéma initial plus long à construire

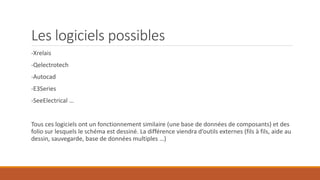

Les logiciels possibles
-Xrelais
-Qelectrotech
-Autocad
-E3Series
-SeeElectrical …
Tous ces logiciels ont un fonctionnement similaire (une base de données de composants) et des
folio sur lesquels le schéma est dessiné. La différence viendra d’outils externes (fils à fils, aide au
dessin, sauvegarde, base de données multiples …)

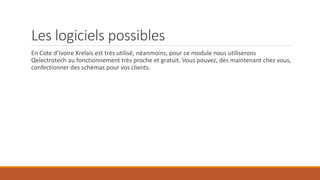

Les logiciels possibles
En Cote d’Ivoire Xrelais est très utilisé, néanmoins, pour ce module nous utiliserons
Qelectrotech au fonctionnement très proche et gratuit. Vous pouvez, dès maintenant chez vous,
confectionner des schémas pour vos clients.

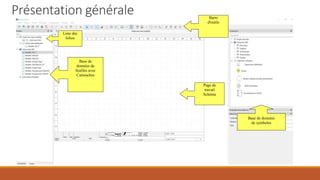

Présentation générale
Page de
travail
Schéma
Base de données
de symboles
Barre
d'outils
Base de
données de
feuilles avec
Cartouches
Liste des
folios

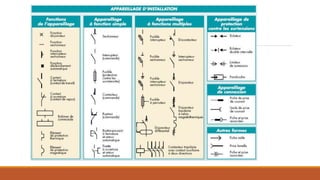

Rappel de schémas électriques
Les symboles utilisés, aussi bien en Industrie que en domestique, sont standardisés par la norme
NFC-15100 et NFC03-201. Sur les pages suivantes vous trouverez une liste non exhaustive des
symboles.
Si un symbole n’est pas présent dans la norme, cela signifie qu’il est libre dans sa représentation.
On utilisera alors une représentation d’entreprise, usuelle ou personnel. Ce cas spécifique rare
peut se trouver dans de nombreuses industries dont le domaine n’est pas expressément
l’électricité ( capteur chimique spécifique, odomètre GPS…)
Dans tous les cas si il y a un risque de mauvaise interprétation du symbole, n’hésitez pas à
ajouter une information à destination du lecteur (exemple + et – sur le symbole batterie).
Eléments spécifiques à la CAO
1. Nous aurons régulièrement besoin de renvoi de feuilles pour simplifier les schémas. Ces
renvois sont constitués de 2 parties représentées par des triangles. A coté du triangle l’on trouve
un texte qui donne la position du renvoi lié. Ces deux triangles sont comme reliés par une
connexion virtuelle.
Exemple
A 1-D.1
+VCC A
1-A.1
+VCC
Equivaut à
A +VCC
A
+VCC

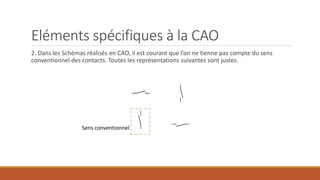

Eléments spécifiques à la CAO
2. Dans les Schémas réalisés en CAO, il est courant que l’on ne tienne pas compte du sens
conventionnel des contacts. Toutes les représentations suivantes sont justes.
Sens conventionnel
Eléments spécifiques à la CAO
3. Les références croisées sont des liaisons entre éléments d’un même composant. Par exemple
un relais est composé d’une bobine est de contacts. Il est donc important de lier
informatiquement ces deux éléments (sur un schéma standard la liaison n’est que visuelle via le
nom). Cette liaison informatique est appelée référence croisée.

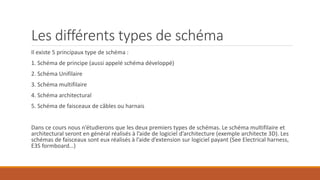

Les différents types de schéma
Il existe 5 principaux type de schéma :
1. Schéma de principe (aussi appelé schéma développé)
2. Schéma Unifilaire
3. Schéma multifilaire
4. Schéma architectural
5. Schéma de faisceaux de câbles ou harnais
Dans ce cours nous n’étudierons que les deux premiers types de schémas. Le schéma multifilaire et
architectural seront en général réalisés à l’aide de logiciel d’architecture (exemple architecte 3D). Les
schémas de faisceaux sont eux réalisés à l’aide d’extension sur logiciel payant (See Electrical harness,
E3S formboard…)

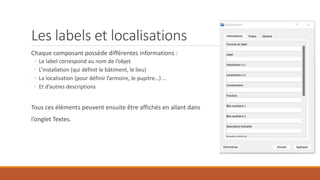

Les labels et localisations
Chaque composant possède différentes informations :
◦ Le label correspond au nom de l’objet
◦ L’installation (qui définit le bâtiment, le lieu)
◦ La localisation (pour définir l’armoire, le pupitre…) …
◦ Et d’autres descriptions
Tous ces éléments peuvent ensuite être affichés en allant dans
l’onglet Textes.
Connection entre éléments
Pour connecter par des conducteurs des éléments entre eux:
◦ 1. Cliquez sur une borne en laissant le clic de la souris enfoncé
◦ 2. Déplacez la souris vers l’autre borne
◦ 3. Relâchez le clic, la connexion se crée

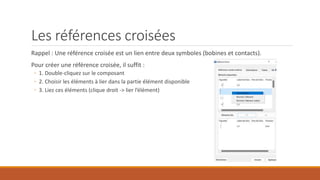

Les références croisées
Rappel : Une référence croisée est un lien entre deux symboles (bobines et contacts).
Pour créer une référence croisée, il suffit :
◦ 1. Double-cliquez sur le composant
◦ 2. Choisir les éléments à lier dans la partie élément disponible
◦ 3. Liez ces éléments (clique droit -> lier l’élément)

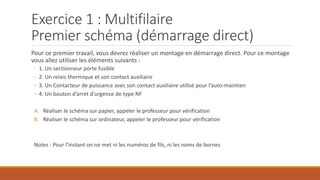

Exercice 1 : Multifilaire
Premier schéma (démarrage direct)
Pour ce premier travail, vous devrez réaliser un montage en démarrage direct. Pour ce montage
vous allez utiliser les éléments suivants :
◦ 1. Un sectionneur porte fusible
◦ 2. Un relais thermique et son contact auxiliaire
◦ 3. Un Contacteur de puissance avec son contact auxiliaire utilisé pour l’auto-maintien
◦ 4. Un bouton d’arret d’urgence de type NF
A. Réaliser le schéma sur papier, appeler le professeur pour vérification
B. Réaliser le schéma sur ordinateur, appeler le professeur pour vérification
Notes : Pour l’instant on ne met ni les numéros de fils, ni les noms de bornes

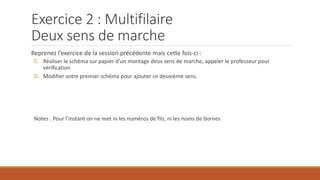

Exercice 2 : Multifilaire
Deux sens de marche
Reprenez l’exercice de la session précédente mais cette fois-ci :
C. Réaliser le schéma sur papier d’un montage deux sens de marche, appeler le professeur pour
vérification
D. Modifier votre premier schéma pour ajouter ce deuxième sens.
Notes : Pour l’instant on ne met ni les numéros de fils, ni les noms de bornes

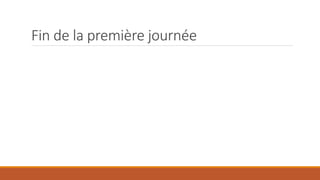

Fin de la première journée

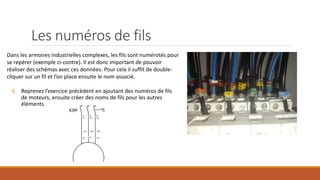

Les numéros de fils
Dans les armoires industrielles complexes, les fils sont numérotés pour
se repérer (exemple ci-contre). Il est donc important de pouvoir
réaliser des schémas avec ces données. Pour cela il suffit de double-
cliquer sur un fil et l’on place ensuite le nom associé.
E. Reprenez l’exercice précèdent en ajoutant des numéros de fils
de moteurs, ensuite créer des noms de fils pour les autres
éléments.

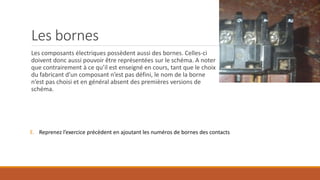

Les bornes
Les composants électriques possèdent aussi des bornes. Celles-ci
doivent donc aussi pouvoir être représentées sur le schéma. A noter
que contrairement à ce qu’il est enseigné en cours, tant que le choix
du fabricant d’un composant n’est pas défini, le nom de la borne
n’est pas choisi et en général absent des premières versions de
schéma.
E. Reprenez l’exercice précèdent en ajoutant les numéros de bornes des contacts
Les bornes
Deux possibilités :
◦ Soit on ajoute un texte libre en double-cliquant sur le composant
Puis Textes et enfin ajout d’un texte libre
E. Reprenez l’exercice précédant en ajoutant les numéros de bornes des contacts

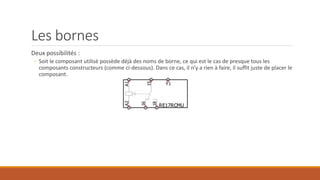

Les bornes
Deux possibilités :
◦ Soit le composant utilisé possède déjà des noms de borne, ce qui est le cas de presque tous les
composants constructeurs (comme ci-dessous). Dans ce cas, il n’y a rien à faire, il suffit juste de placer le
composant.

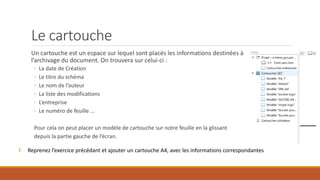

Le cartouche
Un cartouche est un espace sur lequel sont placés les informations destinées à
l’archivage du document. On trouvera sur celui-ci :
◦ La date de Création
◦ Le titre du schéma
◦ Le nom de l’auteur
◦ La liste des modifications
◦ L’entreprise
◦ Le numéro de feuille …
Pour cela on peut placer un modèle de cartouche sur notre feuille en la glissant
depuis la partie gauche de l’écran.
F. Reprenez l’exercice précédant et ajouter un cartouche A4, avec les informations correspondantes
Imprimer son schéma
Pour imprimer son schéma, il suffit de cliquer sur exporter au format pdf, vous pourrez ainsi
partager et imprimer facilement vos documents à tout le monde
Fin de la deuxième journée

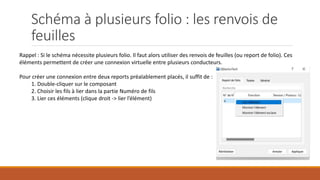

Schéma à plusieurs folio : les renvois de
feuilles
Rappel : Si le schéma nécessite plusieurs folio. Il faut alors utiliser des renvois de feuilles (ou report de folio). Ces
éléments permettent de créer une connexion virtuelle entre plusieurs conducteurs.
Pour créer une connexion entre deux reports préalablement placés, il suffit de :
1. Double-cliquer sur le composant
2. Choisir les fils à lier dans la partie Numéro de fils
3. Lier ces éléments (clique droit -> lier l’élément)

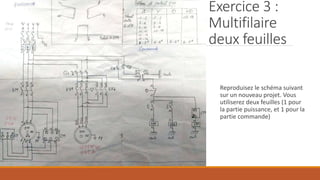

Exercice 3 :
Multifilaire
deux feuilles
Reproduisez le schéma suivant
sur un nouveau projet. Vous
utiliserez deux feuilles (1 pour
la partie puissance, et 1 pour la
partie commande)

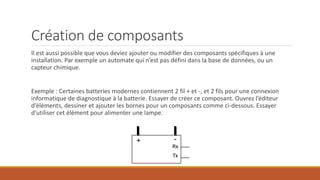

Création de composants
Il est aussi possible que vous deviez ajouter ou modifier des composants spécifiques à une
installation. Par exemple un automate qui n’est pas défini dans la base de données, ou un
capteur chimique.
Exemple : Certaines batteries modernes contiennent 2 fil + et -, et 2 fils pour une connexion
informatique de diagnostique à la batterie. Essayer de créer ce composant. Ouvrez l’éditeur
d’éléments, dessiner et ajouter les bornes pour un composants comme ci-dessous. Essayer
d’utiliser cet élément pour alimenter une lampe.
+ -
Rx
Tx

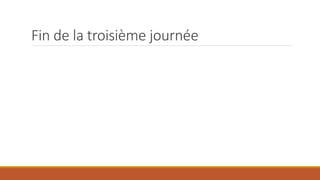

Fin de la troisième journée

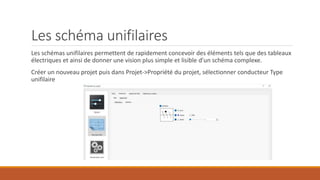

Les schéma unifilaires
Les schémas unifilaires permettent de rapidement concevoir des éléments tels que des tableaux
électriques et ainsi de donner une vision plus simple et lisible d’un schéma complexe.
Créer un nouveau projet puis dans Projet->Propriété du projet, sélectionner conducteur Type
unifilaire

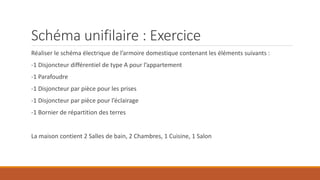

Schéma unifilaire : Exercice
Réaliser le schéma électrique de l’armoire domestique contenant les éléments suivants :
-1 Disjoncteur différentiel de type A pour l’appartement
-1 Parafoudre
-1 Disjoncteur par pièce pour les prises
-1 Disjoncteur par pièce pour l’éclairage
-1 Bornier de répartition des terres
La maison contient 2 Salles de bain, 2 Chambres, 1 Cuisine, 1 Salon
