UML Analyse et Conception Objet (C++)

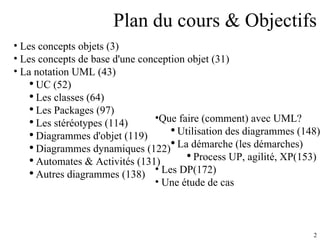

Plan du cours & Objectifs Les concepts objets (3) Les concepts de base d'une conception objet (31) La notation UML (43) UC (52) Les classes (64) Les Packages (97) Les stéréotypes (114) Diagrammes d'objet (119) Diagrammes dynamiques (122) Automates & Activités (131) Autres diagrammes (138) Que faire (comment) avec UML? Utilisation des diagrammes (148) La démarche (les démarches) Process UP, agilité, XP(153) Les DP(172) Une étude de cas

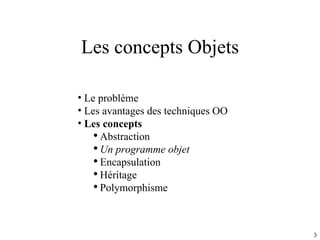

Les concepts Objets Le problème Les avantages des techniques OO Les concepts Abstraction Un programme objet Encapsulation Héritage Polymorphisme

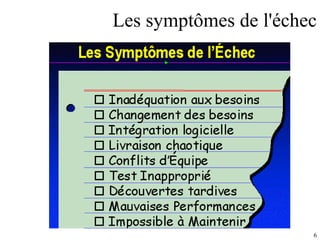

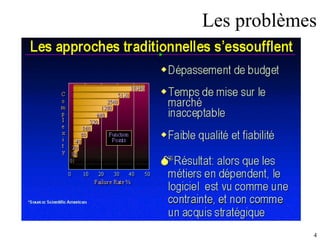

Les principales causes de l'échec

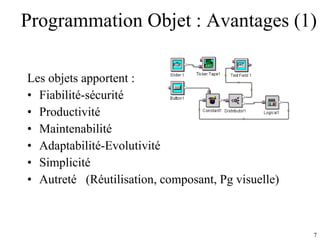

Programmation Objet : Avantages (1) Les objets apportent : Fiabilité-sécurité Productivité Maintenabilité Adaptabilité-Evolutivité Simplicité Autreté (Réutilisation, composant, Pg visuelle)

Les bénéfices des techniques OO From the corporate Use Of Object Technology

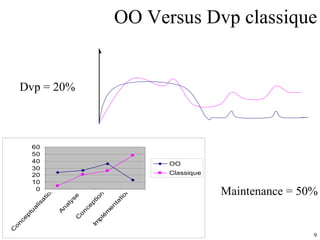

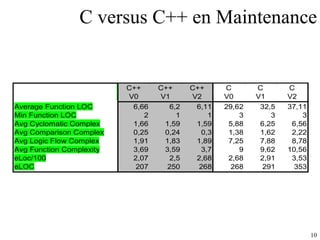

OO Versus Dvp classique Dvp = 20% Maintenance = 50%

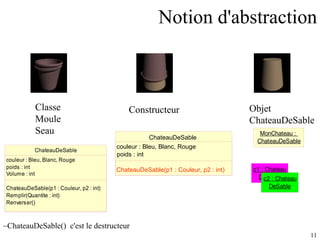

Notion d'abstraction Classe Moule Seau ~ChateauDeSable() c'est le destructeur Constructeur Objet ChateauDeSable ChateauDeSable couleur : Bleu, Blanc, Rouge poids : int ChateauDeSable(p1 : Couleur, p2 : int)

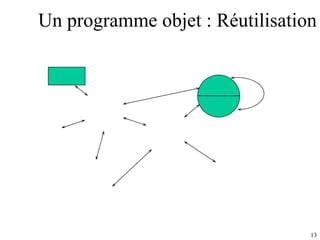

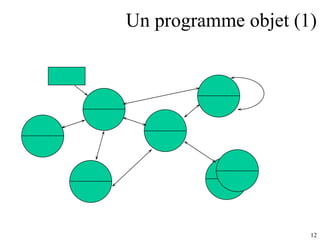

Un programme objet : Réutilisation

Un Objet est Nain et Paresseux et snob !!!

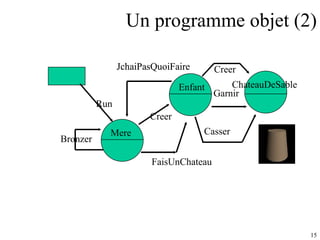

Un programme objet (2) Mere Run Bronzer Enfant Creer JchaiPasQuoiFaire FaisUnChateau ChateauDeSable Creer Garnir Casser JchaiPasQuoiFaire

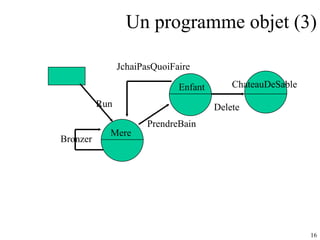

Un programme objet (3) ChateauDeSable Mere Run Bronzer Enfant JchaiPasQuoiFaire PrendreBain Delete

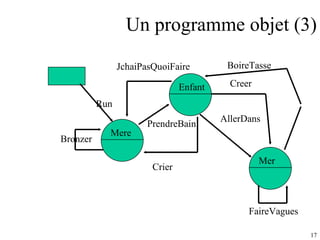

Un programme objet (3) Mere Run Bronzer Enfant JchaiPasQuoiFaire PrendreBain Mer Creer AllerDans FaireVagues BoireTasse Crier

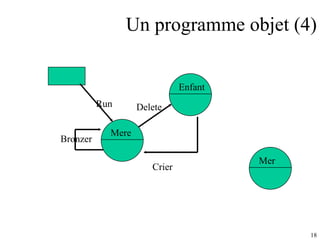

Un programme objet (4) Mere Run Bronzer Enfant Mer Crier Delete

Un programme objet (5) Fuite Mémoire Mere Run Bronzer Mer

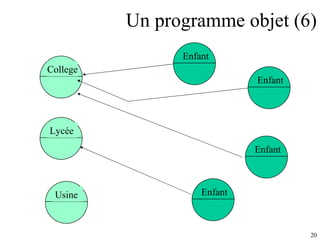

Un programme objet (6) Enfant College Lycée Enfant Enfant Enfant Usine

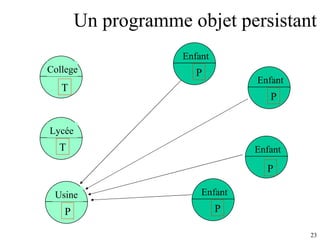

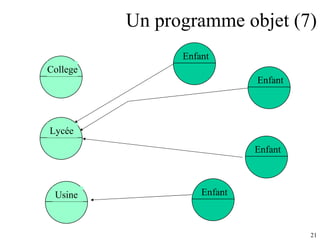

Un programme objet persistant P P P P P P Enfant College Lycée Enfant Enfant Enfant Usine T T

Les types d’Objet Les objets du monde réel : (Analyse) Concret (Voiture, Personne, …) Abstrait (Vente, Négociation,….) Les objets informatiques : (Conception) Les objets visibles par l’utilisateur : (IHM) Les extensions du langage : range INT(0:5) smart pointeur tableau les programmes Les conteneurs : tableau, listes, piles, .... bouts d’application, les patterns, ...

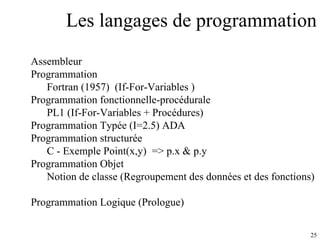

Les langages de programmation Assembleur Programmation Fortran (1957) (If-For-Variables ) Programmation fonctionnelle-procédurale PL1 (If-For-Variables + Procédures) Programmation Typée (I=2.5) ADA Programmation structurée C - Exemple Point(x,y) => p.x & p.y Programmation Objet Notion de classe (Regroupement des données et des fonctions) Programmation Logique (Prologue)

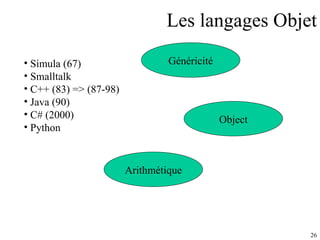

Les langages Objet Simula (67) Smalltalk C++ (83) => (87-98) Java (90) C# (2000) Python Généricité Object Arithmétique

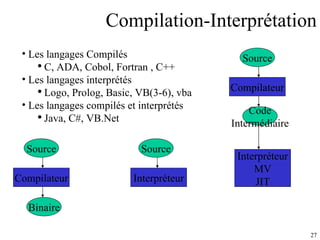

Compilation-Interprétation Les langages Compilés C, ADA, Cobol, Fortran , C++ Les langages interprétés Logo, Prolog, Basic, VB(3-6), vba Les langages compilés et interprétés Java, C#, VB.Net Source Compilateur Binaire Source Interpréteur Source Compilateur Code Intermédiaire Interpréteur MV JIT

Encapsulation Public : accessible par tout le monde Protected : accessible par l'objet et par les héritiers Private : accessible seulement par l'objet Les accesseurs : SetAttr et GetAttr

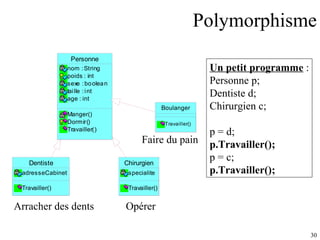

Polymorphisme Un petit programme : Personne p; Dentiste d; Chirurgien c; p = d; p.Travailler(); p = c; p.Travailler(); Arracher des dents Opérer Faire du pain

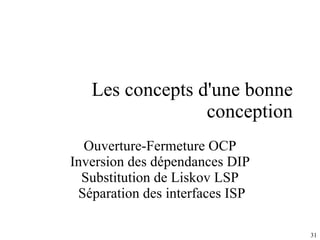

Les concepts d'une bonne conception Ouverture-Fermeture OCP Inversion des dépendances DIP Substitution de Liskov LSP Séparation des interfaces ISP

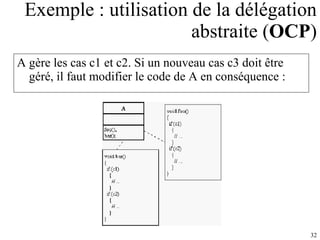

Exemple : utilisation de la délégation abstraite ( OCP ) A gère les cas c1 et c2. Si un nouveau cas c3 doit être géré, il faut modifier le code de A en conséquence :

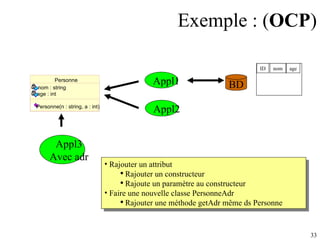

Exemple : ( OCP ) Personne nom : string age : int Personne(n : string, a : int) Appl1 Appl2 BD Appl3 Avec adr Rajouter un attribut Rajouter un constructeur Rajoute un paramètre au constructeur Faire une nouvelle classe PersonneAdr Rajouter une méthode getAdr même ds Personne ID nom age

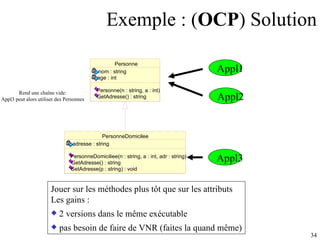

Exemple : ( OCP ) Solution Appl1 Appl2 Personne nom : string age : int Personne(n : string, a : int) GetAdresse() : string PersonneDomicilee adresse : string PersonneDomiciliee(n : string, a : int, adr : string) GetAdresse() : string SetAdresse(p : string) : void Rend une chaîne vide: Appl3 peut alors utiliser des Personnes Jouer sur les méthodes plus tôt que sur les attributs Les gains : 2 versions dans le même exécutable pas besoin de faire de VNR (faites la quand même) Appl3

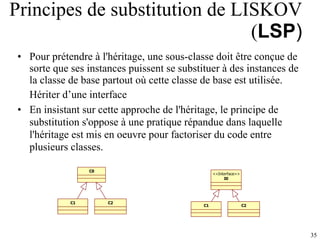

Principes de substitution de LISKOV ( LSP ) Pour prétendre à l'héritage, une sous-classe doit être conçue de sorte que ses instances puissent se substituer à des instances de la classe de base partout où cette classe de base est utilisée. Hériter d’une interface En insistant sur cette approche de l'héritage, le principe de substitution s'oppose à une pratique répandue dans laquelle l'héritage est mis en oeuvre pour factoriser du code entre plusieurs classes.

Principes d’inversion des dépendances ( DIP ) Dans la plupart des applications, les modules de haut niveau (ceux qui portent la logique fonctionnelle de l'application ou les aspects "métier") sont construits directement sur les modules de bas niveau (par exemple les librairies graphiques ou de communication) :" Le passage à l'abstrait est valorisé"

L’abstraction comme technique d’inversion des dépendances ( DIP ) Considérons deux classes A et B, A utilisant B comme indiqué sur le schéma ci-dessous : Pour inverser la dépendance de A vers B, on introduit une classe d'interface I dont dérive B comme suit :

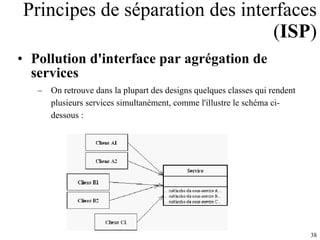

Principes de séparation des interfaces ( ISP ) Pollution d'interface par agrégation de services On retrouve dans la plupart des designs quelques classes qui rendent plusieurs services simultanément, comme l'illustre le schéma ci-dessous :

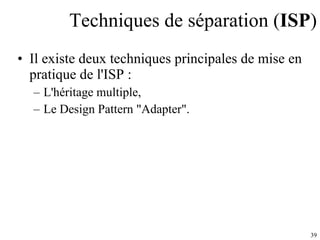

Techniques de séparation ( ISP ) Il existe deux techniques principales de mise en pratique de l'ISP : L'héritage multiple, Le Design Pattern "Adapter".

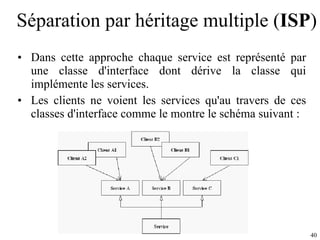

Séparation par héritage multiple ( ISP ) Dans cette approche chaque service est représenté par une classe d'interface dont dérive la classe qui implémente les services. Les clients ne voient les services qu'au travers de ces classes d'interface comme le montre le schéma suivant :

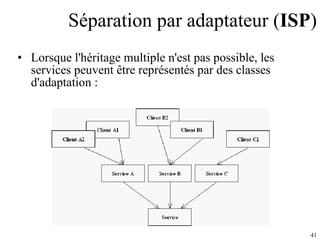

Séparation par adaptateur ( ISP ) Lorsque l'héritage multiple n'est pas possible, les services peuvent être représentés par des classes d'adaptation :

UML Introduction : notion de modèle Diagramme de use case Acteurs, Use case, Business Modeling Diagramme de classes Diagramme d'objets Diagramme dynamique Diagramme d'interaction Automates Diagramme d'activité Autres diagrammes Composants et Déploiement UML 2.0

La notation UML Introduction : notion de modèle

Le but d ’UML Trouver les bons objets

La modélisation : Pourquoi Une bonne société qui développe des programmes est celle qui fabrique des programmes de qualité qui satisfont les besoins des clients (livraison à temps, utilisation des ressources humaines et matérielles optimales) Le but principal n’est donc pas de produire de beaux documents, ni de conduire de nombreuses réunions, ni de proclamer de beaux slogans, ni de gagner des prix Pulitzer sur les lignes de code; mais simplement de produire des programmes capables de satisfaire le client aujourd’hui et demain. Tout le reste est secondaire UML-User Guide

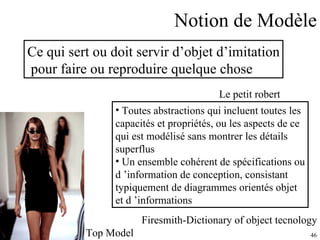

Notion de Modèle Ce qui sert ou doit servir d’objet d’imitation pour faire ou reproduire quelque chose Le petit robert Top Model Toutes abstractions qui incluent toutes les capacités et propriétés, ou les aspects de ce qui est modélisé sans montrer les détails superflus Un ensemble cohérent de spécifications ou d ’information de conception, consistant typiquement de diagrammes orientés objet et d ’informations Firesmith-Dictionary of object tecnology

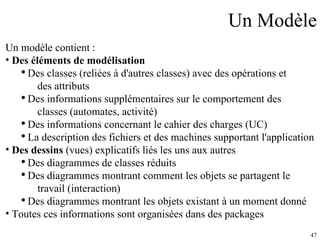

Un Modèle Un modèle contient : Des éléments de modélisation Des classes (reliées à d'autres classes) avec des opérations et des attributs Des informations supplémentaires sur le comportement des classes (automates, activité) Des informations concernant le cahier des charges (UC) La description des fichiers et des machines supportant l'application Des dessins (vues) explicatifs liés les uns aux autres Des diagrammes de classes réduits Des diagrammes montrant comment les objets se partagent le travail (interaction) Des diagrammes montrant les objets existant à un moment donné Toutes ces informations sont organisées dans des packages

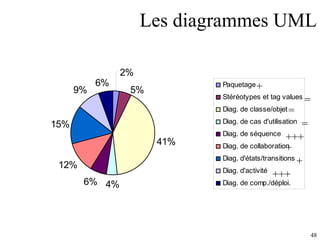

Les diagrammes UML + = = = +++ + + +++

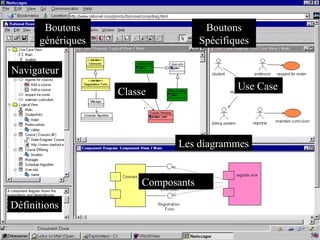

Un outil UML Navigateur Définitions Boutons génériques Boutons Spécifiques Les diagrammes Classe Use Case Composants

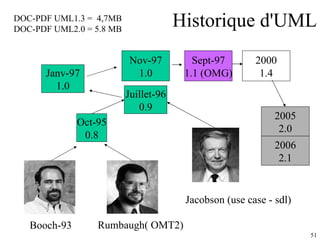

Historique d'UML 2005 2.0 DOC-PDF UML1.3 = 4,7MB DOC-PDF UML2.0 = 5.8 MB 2006 2.1 Booch-93 Rumbaugh( OMT2) Oct-95 0.8 Jacobson (use case - sdl) Juillet-96 0.9 Janv-97 1.0 Nov-97 1.0 Sept-97 1.1 (OMG) 2000 1.4

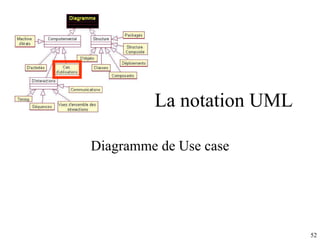

La notation UML Diagramme de Use case

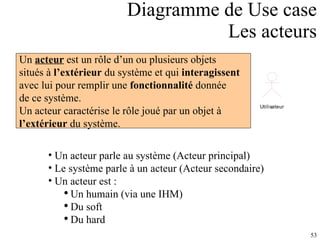

Diagramme de Use case Les acteurs Un acteur est un rôle d’un ou plusieurs objets situés à l’extérieur du système et qui interagissent avec lui pour remplir une fonctionnalité donnée de ce système. Un acteur caractérise le rôle joué par un objet à l’extérieur du système. Un acteur parle au système (Acteur principal) Le système parle à un acteur (Acteur secondaire) Un acteur est : Un humain (via une IHM) Du soft Du hard

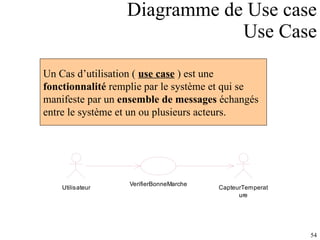

Diagramme de Use case Use Case Un Cas d’utilisation ( use case ) est une fonctionnalité remplie par le système et qui se manifeste par un ensemble de messages échangés entre le système et un ou plusieurs acteurs.

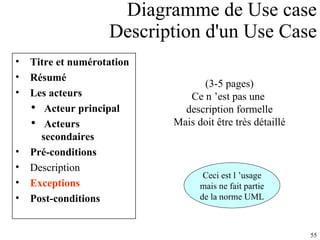

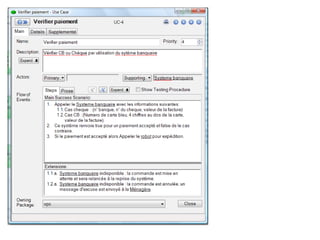

Diagramme de Use case Description d'un Use Case Titre et numérotation Résumé Les acteurs Acteur principal Acteurs secondaires Pré-conditions Description Exceptions Post-conditions (3-5 pages) Ce n ’est pas une description formelle Mais doit être très détaillé Ceci est l ’usage mais ne fait partie de la norme UML

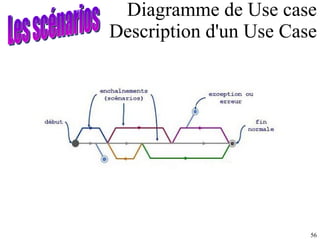

Diagramme de Use case Description d'un Use Case Les scénarios

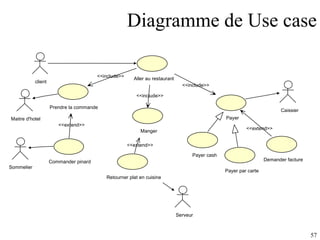

Diagramme de Use case Payer cash Payer par carte Manger Demander facture Maitre d'hotel Prendre la commande client Aller au restaurant <<include>> <<include>> Caissier Payer <<include>> <<extend>> Sommelier Commander pinard <<extend>> Serveur Retourner plat en cuisine <<extend>>

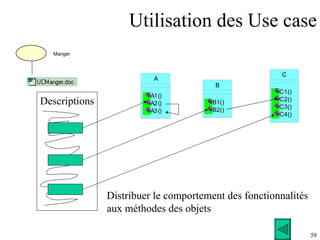

Utilisation des Use case Manger Distribuer le comportement des fonctionnalités aux méthodes des objets Descriptions

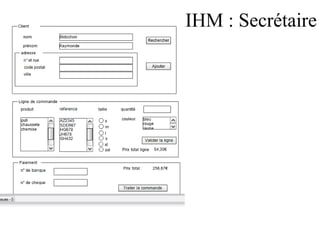

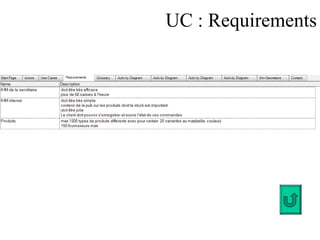

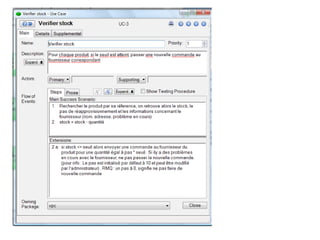

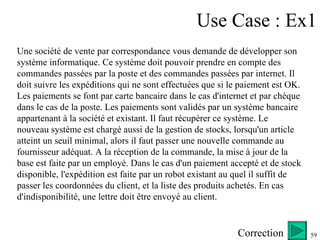

Use Case : Ex1 Une société de vente par correspondance vous demande de développer son système informatique. Ce système doit pouvoir prendre en compte des commandes passées par la poste et des commandes passées par internet. Il doit suivre les expéditions qui ne sont effectuées que si le paiement est OK. Les paiements se font par carte bancaire dans le cas d'internet et par chèque dans le cas de la poste. Les paiements sont validés par un système bancaire appartenant à la société et existant. Il faut récupérer ce système. Le nouveau système est chargé aussi de la gestion de stocks, lorsqu'un article atteint un seuil minimal, alors il faut passer une nouvelle commande au fournisseur adéquat. A la réception de la commande, la mise à jour de la base est faite par un employé. Dans le cas d'un paiement accepté et de stock disponible, l'expédition est faite par un robot existant au quel il suffit de passer les coordonnées du client, et la liste des produits achetés. En cas d'indisponibilité, une lettre doit être envoyé au client. Correction

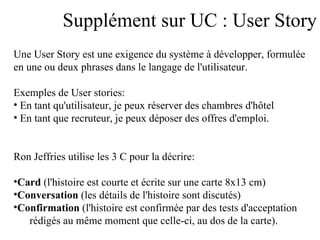

Supplément sur UC : User Story Une User Story est une exigence du système à développer, formulée en une ou deux phrases dans le langage de l'utilisateur. Exemples de User stories: En tant qu'utilisateur, je peux réserver des chambres d'hôtel En tant que recruteur, je peux déposer des offres d'emploi. Ron Jeffries utilise les 3 C pour la décrire: Card (l'histoire est courte et écrite sur une carte 8x13 cm) Conversation (les détails de l'histoire sont discutés) Confirmation (l'histoire est confirmée par des tests d'acceptation rédigés au même moment que celle-ci, au dos de la carte).

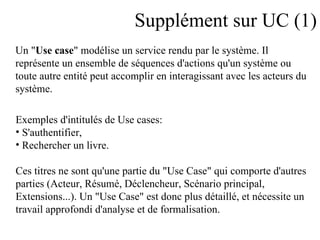

Supplément sur UC (1) Un " Use case " modélise un service rendu par le système. Il représente un ensemble de séquences d'actions qu'un système ou toute autre entité peut accomplir en interagissant avec les acteurs du système. Exemples d'intitulés de Use cases: S'authentifier, Rechercher un livre. Ces titres ne sont qu'une partie du "Use Case" qui comporte d'autres parties (Acteur, Résumé, Déclencheur, Scénario principal, Extensions...). Un "Use Case" est donc plus détaillé, et nécessite un travail approfondi d'analyse et de formalisation.

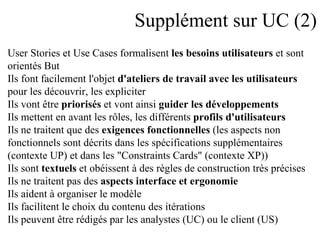

Supplément sur UC (2) User Stories et Use Cases formalisent les besoins utilisateurs et sont orientés But Ils font facilement l'objet d'ateliers de travail avec les utilisateurs pour les découvrir, les expliciter Ils vont être priorisés et vont ainsi guider les développements Ils mettent en avant les rôles, les différents profils d'utilisateurs Ils ne traitent que des exigences fonctionnelles (les aspects non fonctionnels sont décrits dans les spécifications supplémentaires (contexte UP) et dans les "Constraints Cards" (contexte XP)) Ils sont textuels et obéissent à des règles de construction très précises Ils ne traitent pas des aspects interface et ergonomie Ils aident à organiser le modèle Ils facilitent le choix du contenu des itérations Ils peuvent être rédigés par les analystes (UC) ou le client (US)

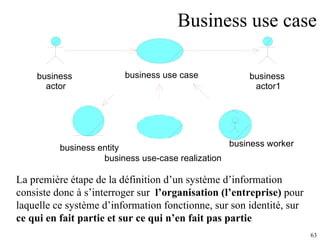

Business use case La première étape de la définition d’un système d’information consiste donc à s’interroger sur l’organisation (l’entreprise) pour laquelle ce système d’information fonctionne, sur son identité, sur ce qui en fait partie et sur ce qui n’en fait pas partie business actor1 business use-case realization business entity business actor business worker business use case

Business use case Une extension UML Que fait l’entreprise Comment fait l’entreprise Sur quoi travaille l’entreprise Qui travaille dans l’entreprise business actor1 business use-case realization business entity business actor business worker business use case Qui utilise l’entreprise Qui est utilisé par l’entreprise (en externe)

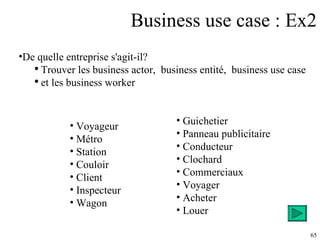

Business use case : Ex2 De quelle entreprise s'agit-il? Trouver les business actor, business entité, business use case et les business worker Voyageur Métro Station Couloir Client Inspecteur Wagon Guichetier Panneau publicitaire Conducteur Clochard Commerciaux Voyager Acheter Louer

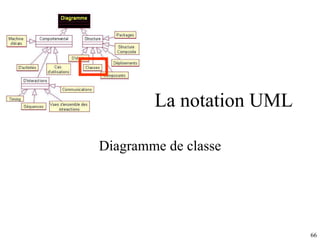

La notation UML Diagramme de classe

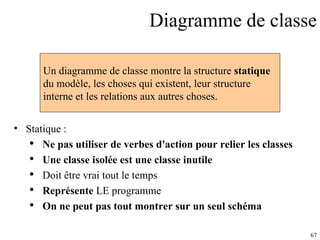

Diagramme de classe Statique : Ne pas utiliser de verbes d'action pour relier les classes Une classe isolée est une classe inutile Doit être vrai tout le temps Représente LE programme On ne peut pas tout montrer sur un seul schéma Un diagramme de classe montre la structure statique du modèle, les choses qui existent, leur structure interne et les relations aux autres choses.

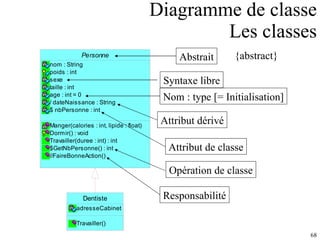

Diagramme de classe Les classes Abstrait Nom : type [= Initialisation] Syntaxe libre Attribut dérivé Attribut de classe Opération de classe Responsabilité {abstract}

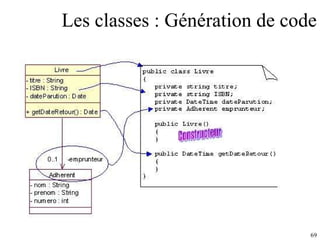

Les classes : Génération de code

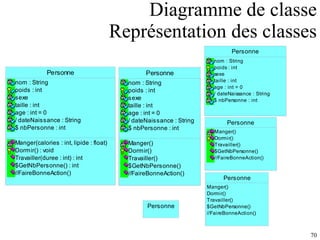

Diagramme de classe Représentation des classes

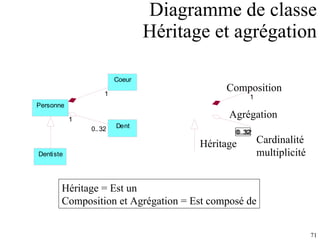

Diagramme de classe Héritage et agrégation 1 0..32 0..32 Composition Agrégation Héritage Cardinalité multiplicité Héritage = Est un Composition et Agrégation = Est composé de

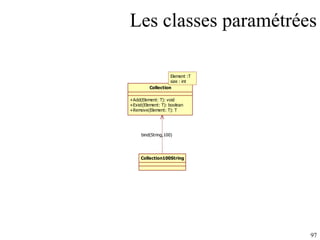

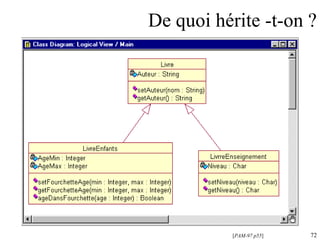

De quoi hérite -t-on ? [ PAM-97 p55 ]

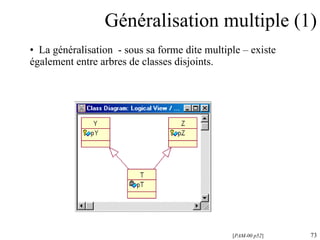

Généralisation multiple (1) La généralisation - sous sa forme dite multiple – existe également entre arbres de classes disjoint s . [ PAM-00 p52 ]

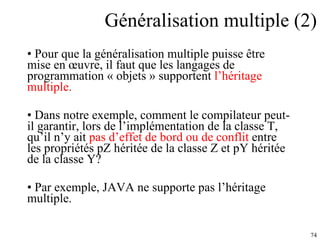

Généralisation multiple (2) Pour que la généralisation multiple puisse être mise en œuvre, il faut que les langages de programmation « objets » supportent l’héritage multiple. Dans notre exemple, comment le compilateur peut-il garantir , lors de l’implémentation de la classe T , qu’il n’y ait pas d’effet de bord ou de conflit entre les propriétés p Z héritée de la classe Z et pY héritée de la classe Y ? Par exemple, JAVA ne supporte pas l’héritage multiple.

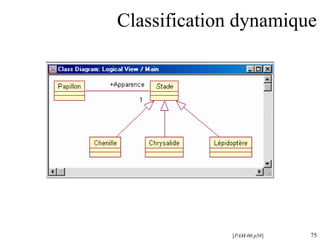

Classification dynamique [ PAM-00 p58 ]

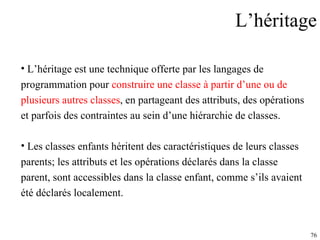

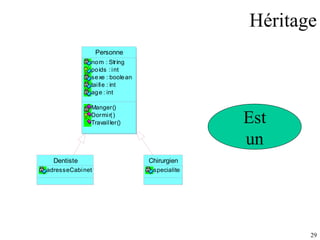

L’héritage L’héritage est une technique offerte par les langages de programmation pour construire une classe à partir d’une ou de plusieurs autres classes , en partageant des attributs, des opérations et parfois des contraintes au sein d’une hiérarchie de classes. Les classes enfants héritent des caractéristiques de leurs classes parents; les attributs et les opérations déclarés dans la classe parent, sont accessibles dans la classe enfant, comme s’ils avaient été déclarés localement.

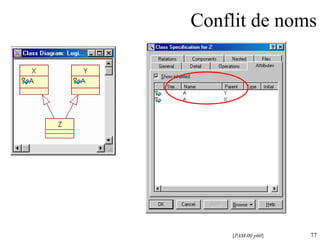

Conflit de noms [ PAM-00 p60 ]

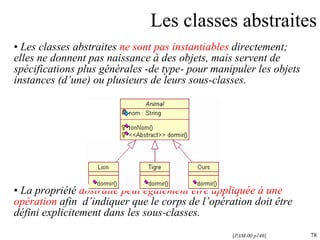

Les classes abstraites Les classes abstraites ne sont pas instantiables directement; elles ne donnent pas naissance à des objets, mais servent de spécifications plus générale s -de type- pour manipuler les objets instances (d’une) ou plusieurs de leurs sous-classes. La propriété abstraite peut également être appliquée à une opération afin d’indiquer que le corps de l’opération doit être défini explicitement dans les sous-classes. [ PAM-00 p146 ]

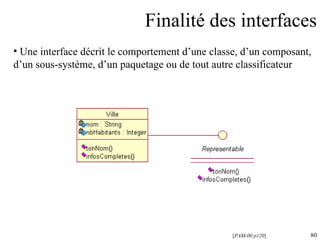

Finalité des interfaces [ PAM-00 p120 ] Une interface décrit le comportement d’une classe, d’un composant, d’un sous-système, d’un paquetage ou de tout autre classificateur

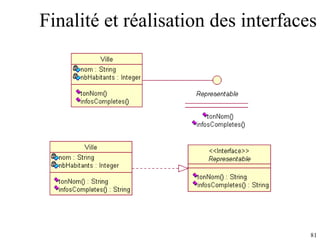

Finalité et réalisation des interfaces

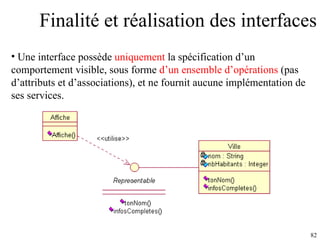

Finalité et réalisation des interfaces Une interface possède uniquement la spécification d’un comportement visible, sous forme d’un ensemble d’opérations (pas d’attributs et d’associations), et ne fournit aucune implémentation de ses services.

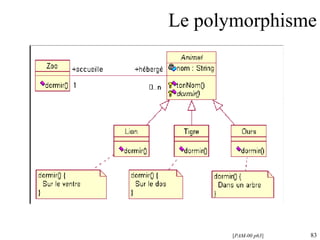

Le polymorphisme [ PAM-00 p63 ]

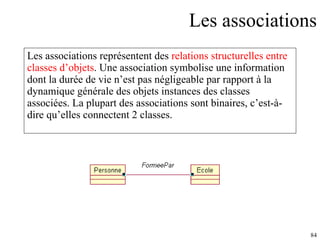

Les associations Les associations représentent des relations structurelles entre classes d’objets . Une association symbolise une information dont la durée de vie n’est pas négligeable par rapport à la dynamique générale des objets instances des classes associées. La plupart des associations sont binaires, c’est-à-dire qu’elles connectent 2 classes .

Diagramme de classe : Associations Nom d'association Nom de rôle Cardinalité-Multiplicité Personne employeur : Societe Societe employe : ListeOfPersonne Navigabilité Societe Personne 1..* -employes 1..* Societe employes : Personne Personne

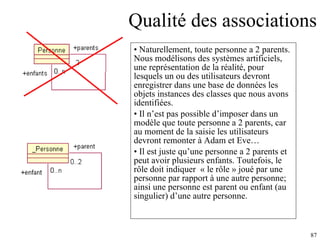

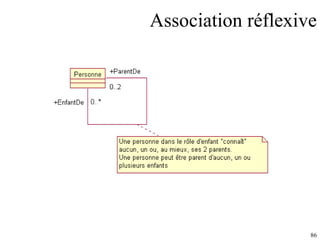

Qualité des associations Naturellement, toute personne a 2 parents. Nous modélisons des systèmes artificiels, une représentation de la réalité, pour lesquels un ou des utilisateurs devront enregistrer dans une base de données les objets instances des classes que nous avons identifiées. Il n’est pas possible d’imposer dans un modèle que toute personne a 2 parents, car au moment de la saisie les utilisateurs devront remonter à Adam et Eve… Il est juste qu’une personne a 2 parents et peut avoir plusieurs enfants. Toutefois, le rôle doit indiquer « le rôle » joué par une personne par rapport à une autre personne; ainsi une personne est parent ou enfant (au singulier) d’une autre personne.

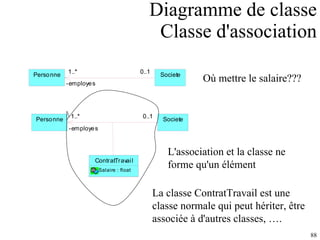

Diagramme de classe Classe d'association Où mettre le salaire??? La classe ContratTravail est une classe normale qui peut hériter, être associée à d'autres classes, …. L'association et la classe ne forme qu'un élément

Diagramme de classe Associations exclusives Contraintes

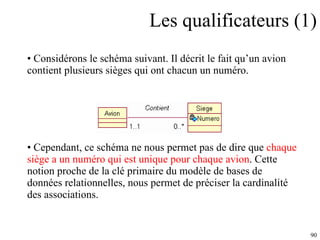

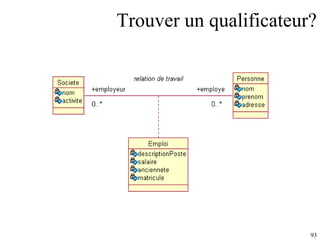

Les qualificateurs (1) Considérons le schéma suivant. Il décrit le fait qu’un avion contient plusieurs sièges qui ont chacun un numéro. Cependant, ce schéma ne nous permet pas de dire que chaque siège a un numéro qui est unique pour chaque avion . Cette notion proche de la clé primaire du modèle de bases de données relationnelles, nous permet de préciser la cardinalité des associations .

Les qualificateurs (2) En UML, l’analyste peut utiliser la notion de qualificateur pour représenter ce concept. Celui-ci est représenté par un rectangle contenant le qualificateur qui portera l’association entre Siege et la classe Avion qualifiée. Le diagramme se lit de la façon suivante: « un avion contient un siège pour un numéro donné ».

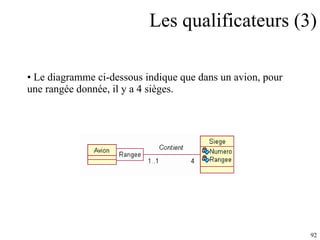

Les qualificateurs (3) Le diagramme ci-dessous indique que dans un avion, pour une rangée donnée, il y a 4 sièges.

Association : Génération du code

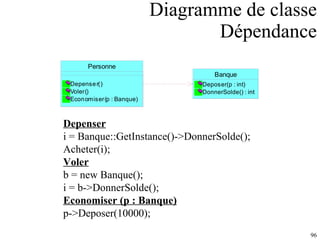

Diagramme de classe Dépendance Depenser i = Banque::GetInstance()->DonnerSolde(); Acheter(i); Voler b = new Banque(); i = b->DonnerSolde(); Economiser (p : Banque) p->Deposer(10000);

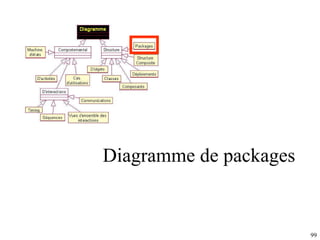

Diagramme de packages On peut montrer ce qu’il y a à l’intérieur du package Une classe appartient à un package et un seule, mais peut être utilisée dans d'autres package. Un package est un regroupement des éléments du model. Cela s’applique à tous les éléments UML ainsi qu’aux différents diagrammes. Les packages sont la base de la gestion de configuration P.13

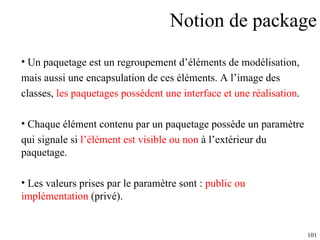

Notion de package Un paquetage est un regroupement d’éléments de modélisation, mais aussi une encapsulation de ces éléments. A l’image des classes, les paquetages possèdent une interface et une réalisation . Chaque élément contenu par un paquetage possède un paramètre qui signale si l’élément est visible ou non à l’extérieur du paquetage. Les valeurs prises par le paramètre sont : public ou implémentation (privé).

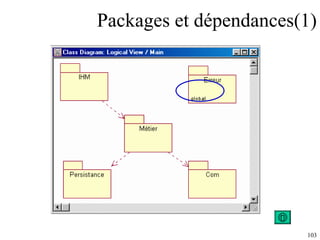

Packages et dépendances Cela signifie que : Un élément de P0 au moins utilise un élément publique de P3 et de P1 Un élément de P3 au moins utilise un élément publique de P1 P0, P3 et P1 peuvent utiliser les éléments publiques de p2

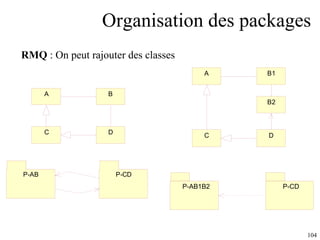

Organisation des packages RMQ : On peut rajouter des classes P-AB1B2 P-CD

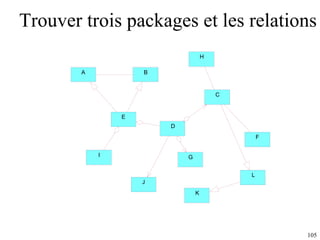

Trouver trois packages et les relations

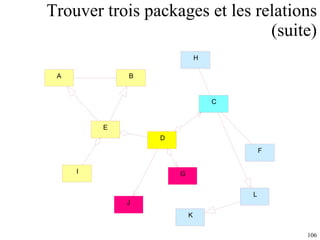

Trouver trois packages et les relations (suite) K L A B I E J G D H C F

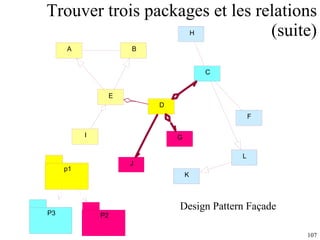

Trouver trois packages et les relations (suite) K L A B I E J G D H C F p1 P2 P3 Design Pattern Façade

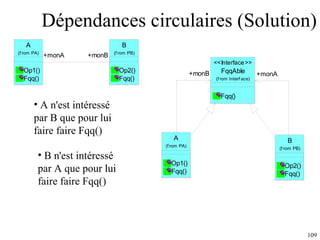

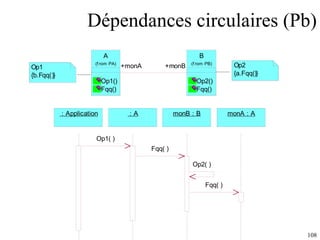

Dépendances circulaires (Solution) A n'est intéressé par B que pour lui faire faire Fqq() B n'est intéressé par A que pour lui faire faire Fqq()

Dépendances circulaires (Solution) Rmq : si il y a des méthodes différentes, alors faire plusieurs interfaces

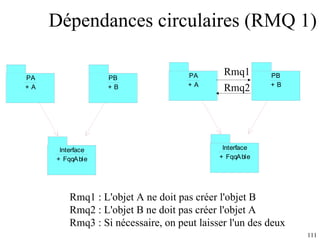

Dépendances circulaires (RMQ 1) Rmq1 : L'objet A ne doit pas créer l'objet B Rmq2 : L'objet B ne doit pas créer l'objet A Rmq3 : Si nécessaire, on peut laisser l'un des deux Rmq1 Rmq2

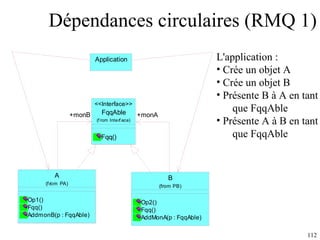

Dépendances circulaires (RMQ 1) L'application : Crée un objet A Crée un objet B Présente B à A en tant que FqqAble Présente A à B en tant que FqqAble

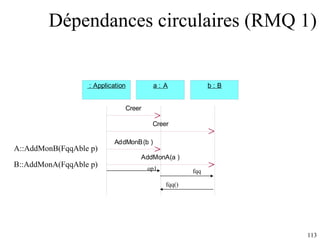

Dépendances circulaires (RMQ 1) op1 fqq fqq() A::AddMonB(FqqAble p) B::AddMonA(FqqAble p)

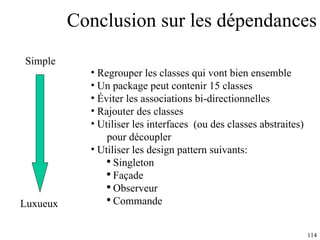

Conclusion sur les dépendances Regrouper les classes qui vont bien ensemble Un package peut contenir 15 classes Éviter les associations bi-directionnelles Rajouter des classes Utiliser les interfaces (ou des classes abstraites) pour découpler Utiliser les design pattern suivants: Singleton Façade Observeur Commande Simple Luxueux

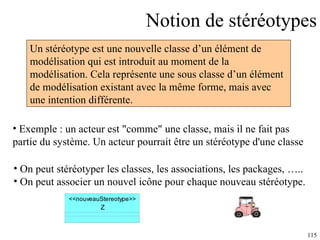

Notion de stéréotypes Un stéréotype est une nouvelle classe d’un élément de modélisation qui est introduit au moment de la modélisation. Cela représente une sous classe d’un élément de modélisation existant avec la même forme, mais avec une intention différente. Exemple : un acteur est "comme" une classe, mais il ne fait pas partie du système. Un acteur pourrait être un stéréotype d'une classe On peut stéréotyper les classes, les associations, les packages, ….. On peut associer un nouvel icône pour chaque nouveau stéréotype.

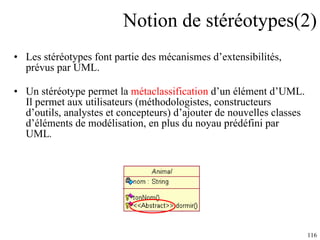

Notion de stéréotypes(2) Les stéréotypes font partie des mécanismes d’extensibilités, prévus par UML. Un stéréotype permet la métaclassification d’un élément d’UML. Il permet aux utilisateurs (méthodologistes, constructeurs d’outils, analystes et concepteurs) d’ajouter de nouvelles classes d’él é ments de modélisation, en plus du noyau prédéfini par UML .

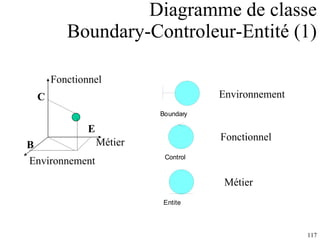

Diagramme de classe Boundary-Controleur-Entité (1) Environnement Métier Fonctionnel B C E Fonctionnel Métier Environnement

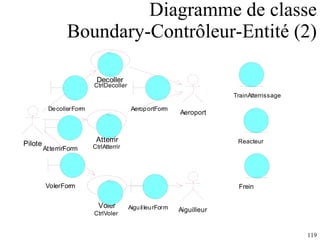

Diagramme de classe Boundary-Contrôleur-Entité (2)

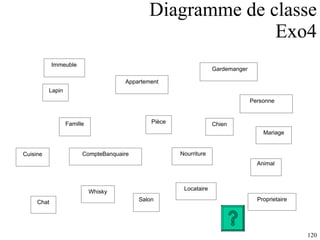

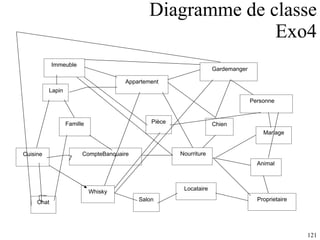

Diagramme de classe Exo4 Immeuble Famille Appartement Pièce Cuisine Salon Gardemanger Chien Chat Animal Locataire Proprietaire Nourriture Lapin Whisky Mariage CompteBanquaire Personne

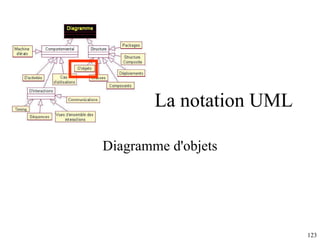

La notation UML Diagramme d'objets

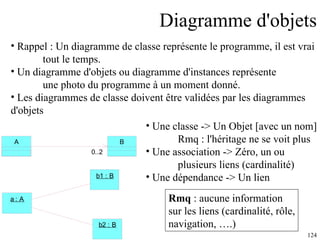

Diagramme d'objets Rappel : Un diagramme de classe représente le programme, il est vrai tout le temps. Un diagramme d'objets ou diagramme d'instances représente une photo du programme à un moment donné. Les diagrammes de classe doivent être validées par les diagrammes d'objets Une classe -> Un Objet [avec un nom] Rmq : l'héritage ne se voit plus Une association -> Zéro, un ou plusieurs liens (cardinalité) Une dépendance -> Un lien Rmq : aucune information sur les liens (cardinalité, rôle, navigation, ….)

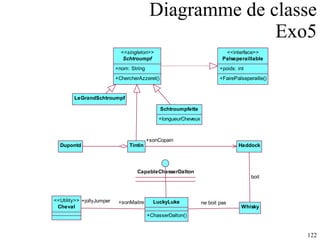

Diagramme d'objets Exo5 Famille : Tintin & Milou, locataire Famille : Haddock qui boit du whisky est marié à la Castafiore Haddock est propriétaire de Moulinsart Tournesol est locataire d’une partie de Moulinsart Reprendre le résultat de l'Exo4 et faire les diagrammes d'objets correspondants Modifier éventuellement le diagramme de classe Locataire proprio

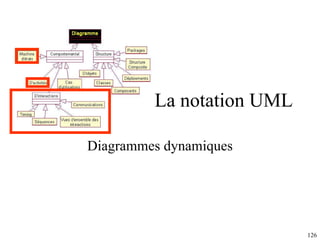

La notation UML Diagrammes dynamiques

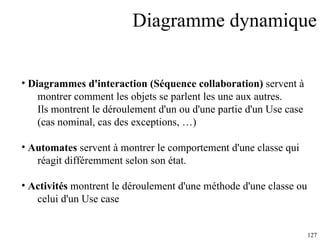

Diagramme dynamique Diagrammes d'interaction (Séquence collaboration) servent à montrer comment les objets se parlent les une aux autres. Ils montrent le déroulement d'un ou d'une partie d'un Use case (cas nominal, cas des exceptions, …) Automates servent à montrer le comportement d'une classe qui réagit différemment selon son état. Activités montrent le déroulement d'une méthode d'une classe ou celui d'un Use case

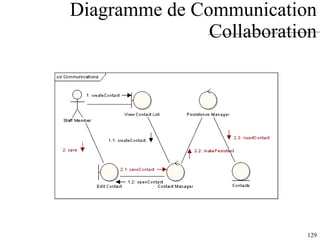

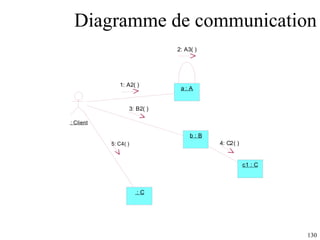

Diagramme de Communication Collaboration

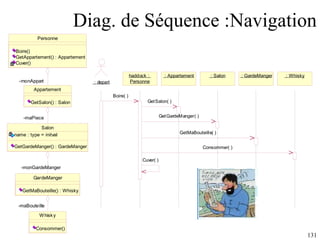

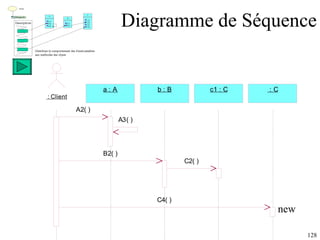

Diag. de Séquence :Navigation

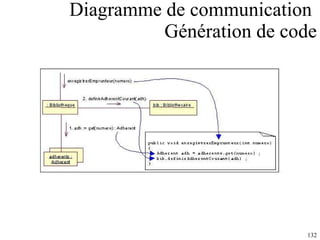

Diagramme de communication Génération de code

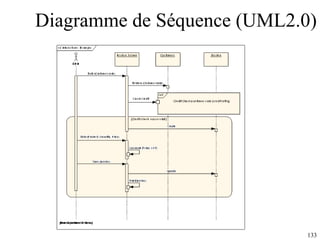

Diagramme de Séquence (UML2.0)

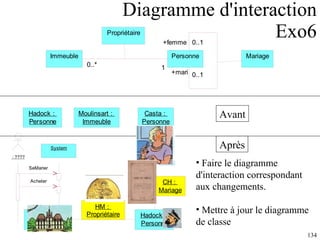

Diagramme d'interaction Exo6 Avant Après Faire le diagramme d'interaction correspondant aux changements. Mettre à jour le diagramme de classe

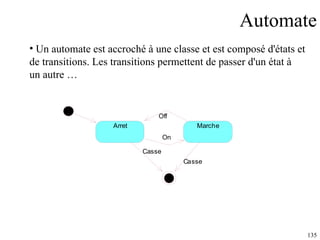

Automate Un automate est accroché à une classe et est composé d'états et de transitions. Les transitions permettent de passer d'un état à un autre …

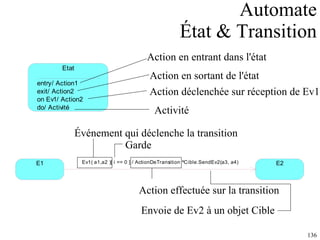

Automate État & Transition Événement qui déclenche la transition Garde Action effectuée sur la transition Envoie de Ev2 à un objet Cible Action en entrant dans l'état Action en sortant de l'état Action déclenchée sur réception de Ev1 Activité

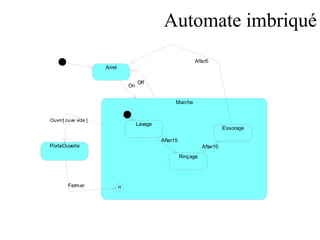

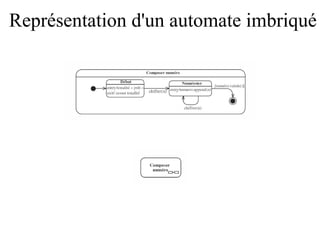

Représentation d'un automate imbriqué

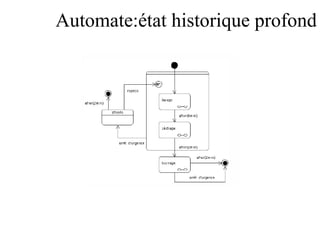

Automate:état historique profond

Automate :point de Jonction(1)

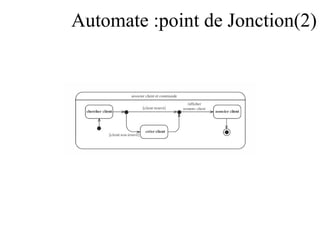

Automate :point de Jonction(2)

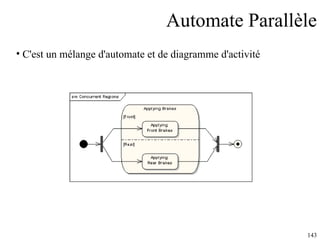

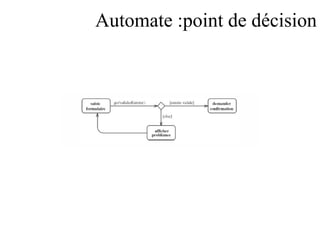

Automate Parallèle C'est un mélange d'automate et de diagramme d'activité

Automate : exo7 E1 E3 E1 E3 E1 E2 E1 E2 E3 E1 ST1 entry: i = 0 exit: i++ ST2 entry: i++ exit: i++ on E4: i ++ E1 / i++ ST3 ST4 on E2: i = i - 2 E3[ i == 5 ] E2 E1 E1 E3 E3

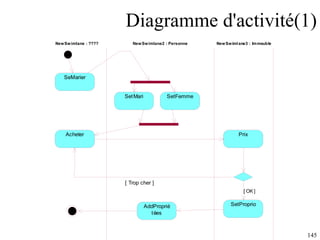

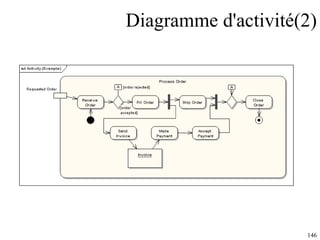

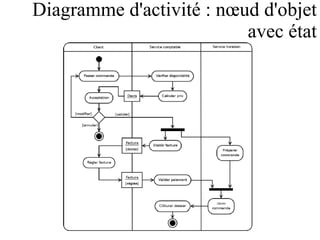

Diagramme d'activité : nœud d'objet avec état

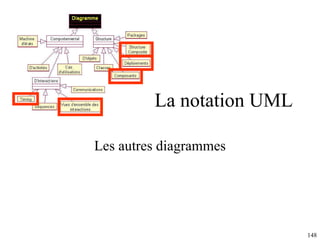

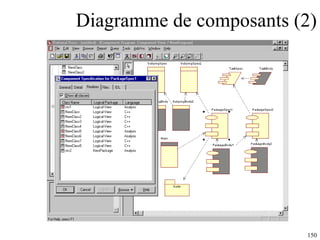

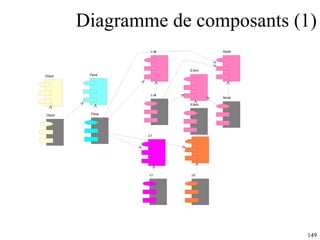

La notation UML Les autres diagrammes

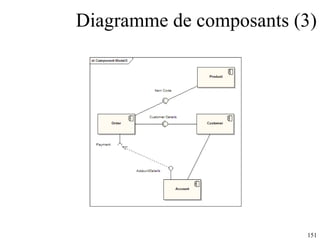

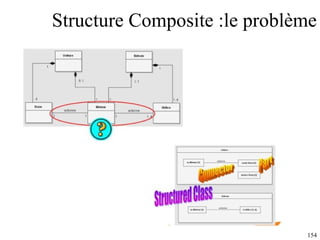

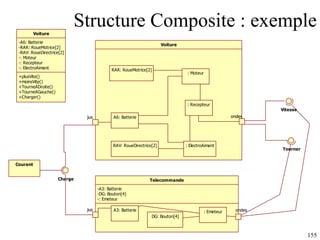

Structure Composite :le problème

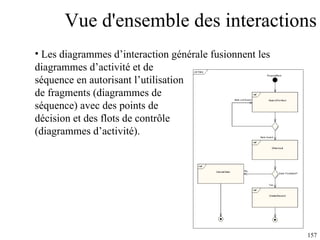

Vue d'ensemble des interactions Les diagrammes d’interaction générale fusionnent les diagrammes d’activité et de séquence en autorisant l’utilisation de fragments (diagrammes de séquence) avec des points de décision et des flots de contrôle (diagrammes d’activité).

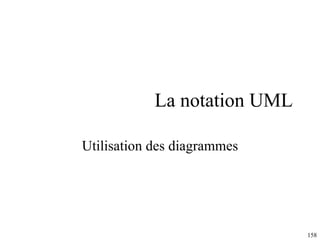

La notation UML Utilisation des diagrammes

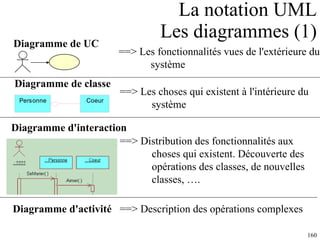

La notation UML Les diagrammes (1) ==> Les fonctionnalités vues de l'extérieure du système ==> Les choses qui existent à l'intérieure du système ==> Distribution des fonctionnalités aux choses qui existent. Découverte des opérations des classes, de nouvelles classes, …. Diagramme d'activité ==> Description des opérations complexes Diagramme de UC Diagramme de classe Diagramme d'interaction

La notation UML Les diagrammes (2) Diagramme Automate ==> Comportement des classes complexes ==> Validation des diagrammes de classe ==> Description des fichiers contenant l'application (source, exe, …) ==> Les machines supportant l'application Diagramme d'instance Diagramme de composants Diagramme de déploiement

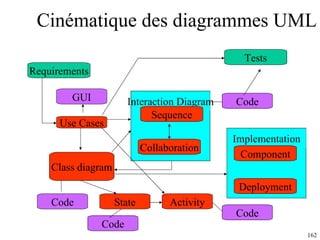

Cinématique des diagrammes UML Interaction Diagram Requirements Sequence Collaboration Use Cases GUI Class diagram State Activity Implementation Component Deployment Code Code Code Code Tests

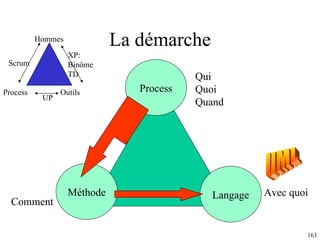

La démarche Process Process Qui Quoi Quand Méthode Comment Langage Avec quoi UML Outils Hommes UP XP: Binôme TD Scrum

Processus en V V Winston Royce Addison Wesley

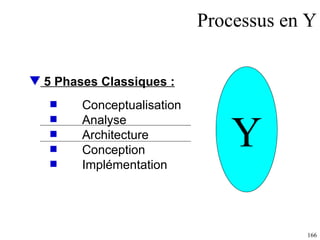

Processus en Y Conceptualisation Analyse Architecture Conception Implémentation Y 5 Phases Classiques :

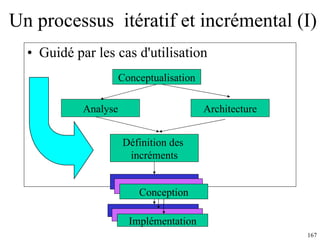

Un processus itératif et incrémental (I) Guidé par les cas d'utilisation Conceptualisation Analyse Architecture Définition des incréments Conception Implémentation

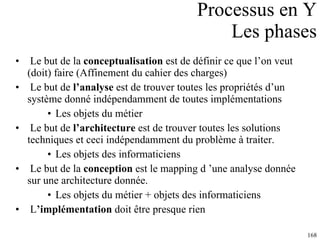

Processus en Y Les phases Le but de la conceptualisation est de définir ce que l’on veut (doit) faire (Affinement du cahier des charges) Le but de l’analyse est de trouver toutes les propriétés d’un système donné indépendamment de toutes implémentations Les objets du métier Le but de l’architecture est de trouver toutes les solutions techniques et ceci indépendamment du problème à traiter. Les objets des informaticiens Le but de la conception est le mapping d ’une analyse donnée sur une architecture donnée. Les objets du métier + objets des informaticiens L ’implémentation doit être presque rien

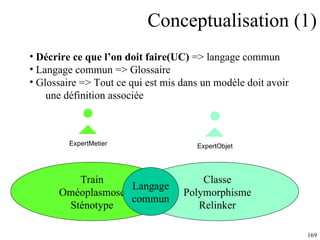

Conceptualisation (1) Décrire ce que l’on doit faire(UC) => langage commun Langage commun => Glossaire Glossaire => Tout ce qui est mis dans un modèle doit avoir une définition associée ExpertMetier ExpertObjet Train Oméoplasmose Sténotype Classe Polymorphisme Relinker Langage commun

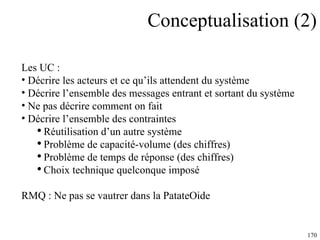

Conceptualisation (2) Les UC : Décrire les acteurs et ce qu’ils attendent du système Décrire l’ensemble des messages entrant et sortant du système Ne pas décrire comment on fait Décrire l’ensemble des contraintes Réutilisation d’un autre système Problème de capacité-volume (des chiffres) Problème de temps de réponse (des chiffres) Choix technique quelconque imposé RMQ : Ne pas se vautrer dans la PatateOide

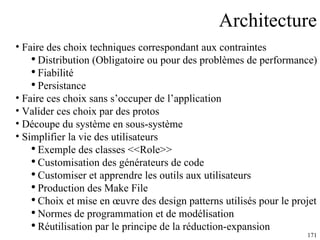

Architecture Faire des choix techniques correspondant aux contraintes Distribution (Obligatoire ou pour des problèmes de performance) Fiabilité Persistance Faire ces choix sans s’occuper de l’application Valider ces choix par des protos Découpe du système en sous-système Simplifier la vie des utilisateurs Exemple des classes <<Role>> Customisation des générateurs de code Customiser et apprendre les outils aux utilisateurs Production des Make File Choix et mise en œuvre des design patterns utilisés pour le projet Normes de programmation et de modélisation Réutilisation par le principe de la réduction-expansion

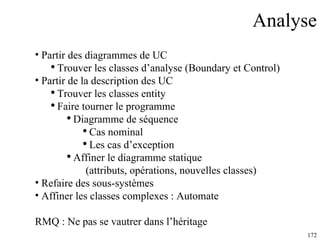

Analyse Partir des diagrammes de UC Trouver les classes d’analyse (Boundary et Control) Partir de la description des UC Trouver les classes entity Faire tourner le programme Diagramme de séquence Cas nominal Les cas d’exception Affiner le diagramme statique (attributs, opérations, nouvelles classes) Refaire des sous-systèmes Affiner les classes complexes : Automate RMQ : Ne pas se vautrer dans l’héritage

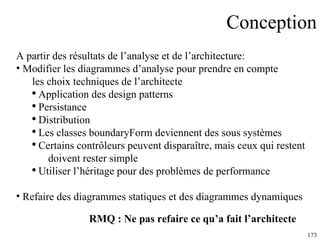

Conception A partir des résultats de l’analyse et de l’architecture: Modifier les diagrammes d’analyse pour prendre en compte les choix techniques de l’architecte Application des design patterns Persistance Distribution Les classes boundaryForm deviennent des sous systèmes Certains contrôleurs peuvent disparaître, mais ceux qui restent doivent rester simple Utiliser l’héritage pour des problèmes de performance Refaire des diagrammes statiques et des diagrammes dynamiques RMQ : Ne pas refaire ce qu’a fait l’architecte

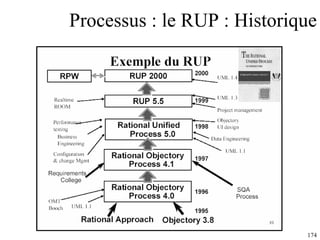

Processus : le RUP : Historique

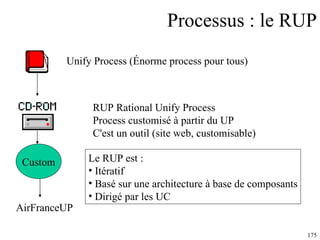

Processus : le RUP Unify Process (Énorme process pour tous) RUP Rational Unify Process Process customisé à partir du UP C'est un outil (site web, customisable) Custom AirFranceUP Le RUP est : Itératif Basé sur une architecture à base de composants Dirigé par les UC

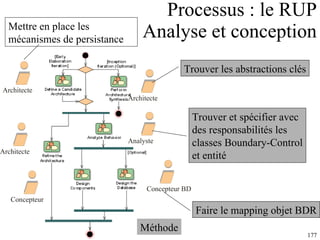

Processus : le RUP Analyse et conception Mettre en place les mécanismes de persistance Méthode Concepteur BD Concepteur Analyste Architecte Architecte Architecte Trouver et spécifier avec des responsabilités les classes Boundary-Control et entité Trouver les abstractions clés Faire le mapping objet BDR

Méthode C'est un ensemble de trucs et de règles : Analyse : ne donner que des responsabilités ne pas se vautrer dans l'héritage trouver les classes B-C-E Architecture Persistance, Distribution, Réutilisation d'ancien système, Fiabilité, Capacité, performances, ….. Conception Modifier les (grosses) classes persistantes Garder les contrôleurs pour mettre les transactions Transformer les boundary en sous système Organisation du modèle Utiliser les Use Case réalisation pour documenter le modèle

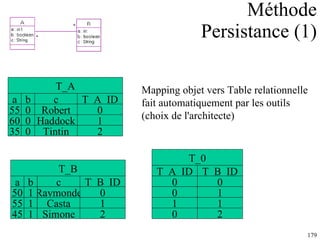

Méthode Persistance (1) Mapping objet vers Table relationnelle fait automatiquement par les outils (choix de l'architecte) T_B a c T_B_ID b 50 Raymonde 0 1 55 Casta 1 1 45 Simone 2 1 T_A a c T_A_ID b 55 Robert 0 0 60 Haddock 1 0 35 0 Tintin 2 T_0 T_A_ID T_B_ID 0 1 0 1 1 0 0 2

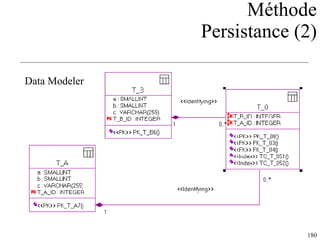

Méthode Persistance (2) Data Modeler

Processus Light XP Process Agile RAD Programmation visuelle TV4IT : Pourquoi le poste de développeur est déconsidéré en France Eric Groise

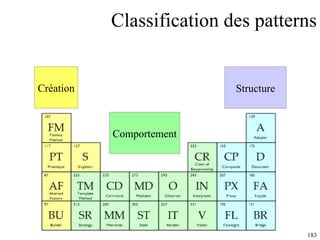

Classification des patterns Création Comportement Structure

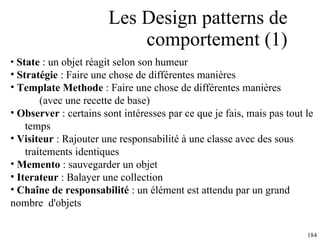

Les Design patterns de comportement (1) State : un objet réagit selon son humeur Stratégie : Faire une chose de différentes manières Template Methode : Faire une chose de différentes manières (avec une recette de base) Observer : certains sont intéresses par ce que je fais, mais pas tout le temps Visiteur : Rajouter une responsabilité à une classe avec des sous traitements identiques Memento : sauvegarder un objet Iterateur : Balayer une collection Chaîne de responsabilité : un élément est attendu par un grand nombre d'objets

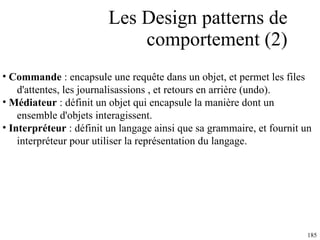

Les Design patterns de comportement (2) Commande : encapsule une requête dans un objet, et permet les files d'attentes, les journalisassions , et retours en arrière (undo). Médiateur : définit un objet qui encapsule la manière dont un ensemble d'objets interagissent. Interpréteur : définit un langage ainsi que sa grammaire, et fournit un interpréteur pour utiliser la représentation du langage.

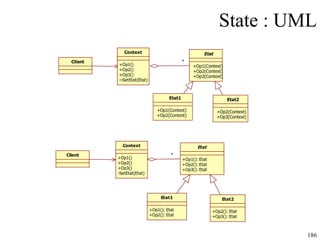

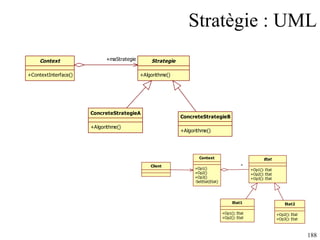

State : UML Client Etat +Op1(Context) +Op2(Context) +Op3(Context) * Etat1 +Op1(Context) +Op2(Context) Etat2 +Op2(Context) +Op3(Context)

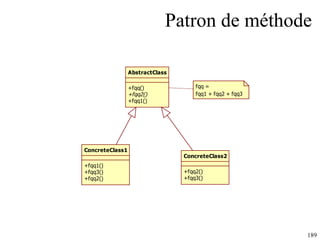

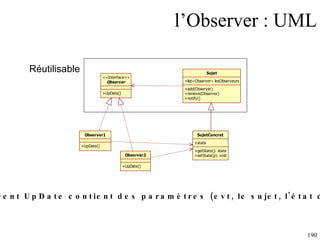

l’Observer : UML Réutilisable Rmq : souvent UpDate contient des paramètres (evt, le sujet, l'état du sujet, …)

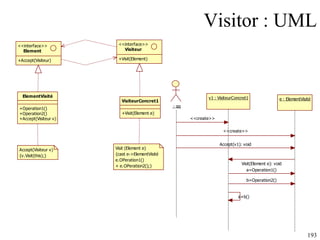

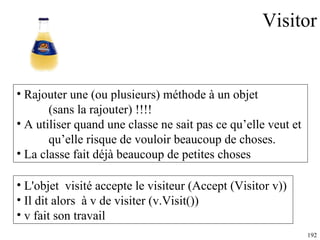

Visitor Rajouter une (ou plusieurs) méthode à un objet (sans la rajouter) !!!! A utiliser quand une classe ne sait pas ce qu’elle veut et qu’elle risque de vouloir beaucoup de choses. La classe fait déjà beaucoup de petites choses L'objet visité accepte le visiteur (Accept (Visitor v)) Il dit alors à v de visiter (v.Visit()) v fait son travail

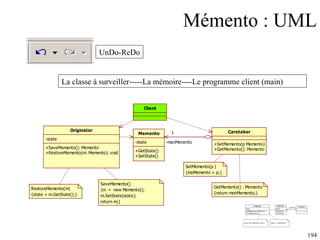

Mémento : UML La classe à surveiller-----La mémoire----Le programme client (main) UnDo-ReDo

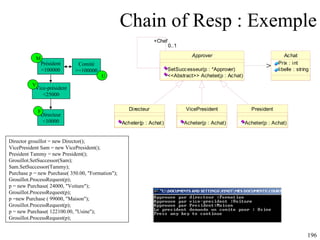

Chain of Resp : Exemple Président <100000 Vice-président <25000 Directeur <10000 Comité >=100000 Director grouillot = new Director(); VicePresident Sam = new VicePresident(); President Tammy = new President(); Grouillot.SetSuccessor(Sam); Sam.SetSuccessor(Tammy); Purchase p = new Purchase( 350.00, "Formation"); Grouillot.ProcessRequest(p); p = new Purchase( 24000, "Voiture"); Grouillot.ProcessRequest(p); p =new Purchase ( 99000, "Maison"); Grouillot.ProcessRequest(p); p = new Purchase( 122100.00, "Usine"); Grouillot.ProcessRequest(p); U M V F

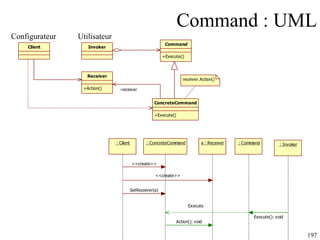

Command : UML Configurateur Utilisateur

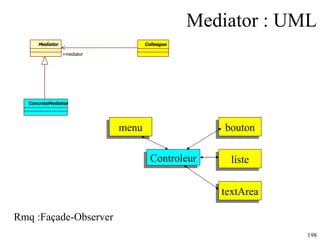

Mediator : UML Mediator ConcreteMediator Colleague +mediator bouton liste textArea Controleur menu Rmq :Façade-Observer

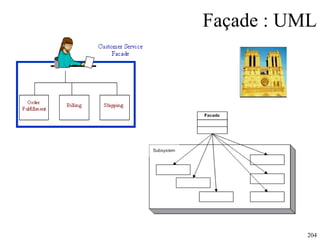

Les Design patterns de Structure Proxy : cacher la complexité d'un objet Décorateur : Rajouter une responsabilité à une classe sans changer l'interface Adaptateur : Adapter un objet à un autre Composite : permet de traiter une structure d'objets de manière uniforme (Des feuilles et des nœuds) Façade : Représenter, regrouper et diriger un ensemble d'objets Poids mouche : Partager de nombreux minis objets Pont : permet de différencier une abstraction de son implémentation, permettant à chacune d'évoluer indépendamment.

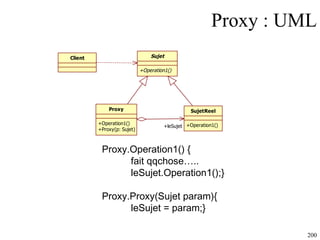

Proxy : UML Proxy.Operation1() { fait qqchose….. leSujet.Operation1();} Proxy.Proxy(Sujet param){ leSujet = param;}

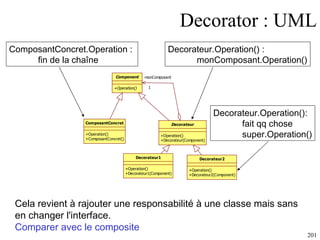

Decorator : UML Decorateur.Operation(): fait qq chose super.Operation() Cela revient à rajouter une responsabilité à une classe mais sans en changer l'interface. Comparer avec le composite ComposantConcret.Operation : fin de la chaîne Decorateur.Operation() : monComposant.Operation()

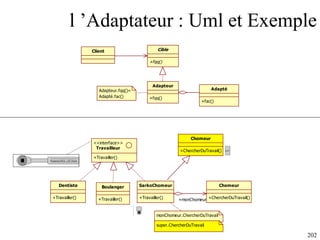

l ’Adaptateur : Uml et Exemple

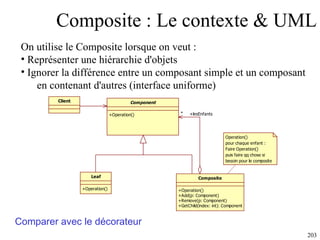

Composite : Le contexte & UML On utilise le Composite lorsque on veut : Représenter une hiérarchie d'objets Ignorer la différence entre un composant simple et un composant en contenant d'autres (interface uniforme) Comparer avec le décorateur

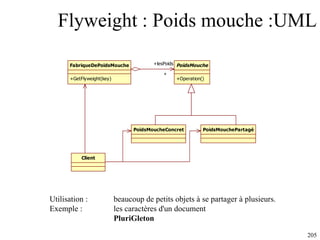

Flyweight : Poids mouche :UML Utilisation : beaucoup de petits objets à se partager à plusieurs. Exemple : les caractères d'un document PluriGleton

Bridge : UML Rmq : ressemble au state

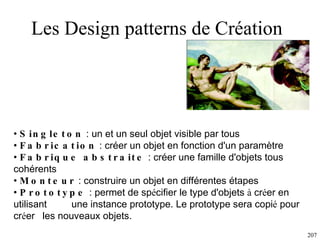

Les Design patterns de Création Singleton : un et un seul objet visible par tous Fabrication : créer un objet en fonction d'un paramètre Fabrique abstraite : créer une famille d'objets tous cohérents Monteur : construire un objet en différentes étapes Prototype : permet de sp é cifier le type d'objets à cr é er en utilisant une instance prototype. Le prototype sera copi é pour cr é er les nouveaux objets.

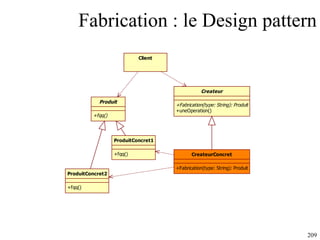

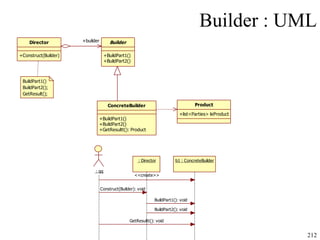

Fabrication : le Design pattern

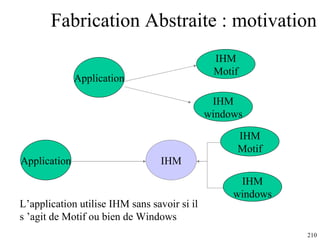

Fabrication Abstraite : motivation Application IHM Motif IHM windows Application IHM IHM Motif IHM windows L’application utilise IHM sans savoir si il s ’agit de Motif ou bien de Windows

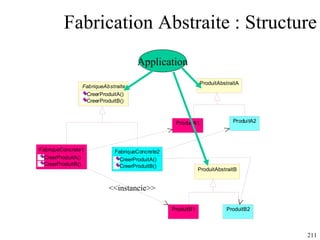

Fabrication Abstraite : Structure Application <<instancie>>

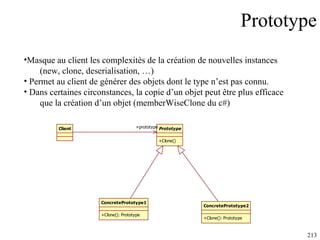

Prototype Masque au client les complexités de la création de nouvelles instances (new, clone, deserialisation, …) Permet au client de générer des objets dont le type n’est pas connu. Dans certaines circonstances, la copie d’un objet peut être plus efficace que la création d’un objet (memberWiseClone du c#)

Sur le Web de rational : www.rational.com UML Notation guide UML Semantics Object Constraint Language Specification Le RUP Livres sur UML Modélisation Objet avec UML (Muller/Eyrolles) Visual modeling with rational Rose and UML Livres sur OMT (James Rumbaugh/Masson) UML : Bibliographie

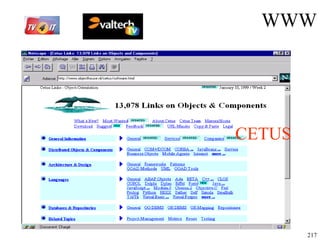

Autres sites web http://www.numbersix.com/ http://www.m2tech.net/

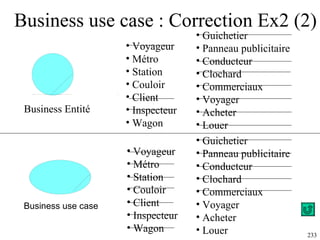

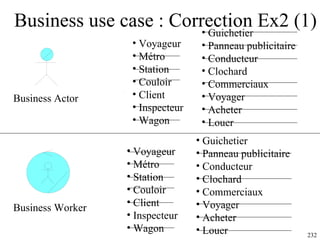

Business use case : Correction Ex2 (1) Business Actor Business Worker Voyageur Métro Station Couloir Client Inspecteur Wagon Guichetier Panneau publicitaire Conducteur Clochard Commerciaux Voyager Acheter Louer Voyageur Métro Station Couloir Client Inspecteur Wagon Guichetier Panneau publicitaire Conducteur Clochard Commerciaux Voyager Acheter Louer

Business use case : Correction Ex2 (2) Voyageur Métro Station Couloir Client Inspecteur Wagon Guichetier Panneau publicitaire Conducteur Clochard Commerciaux Voyager Acheter Louer Voyageur Métro Station Couloir Client Inspecteur Wagon Guichetier Panneau publicitaire Conducteur Clochard Commerciaux Voyager Acheter Louer Business Entité Business use case

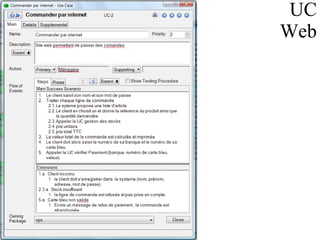

Diagramme de classe Correction Exo3 (1)

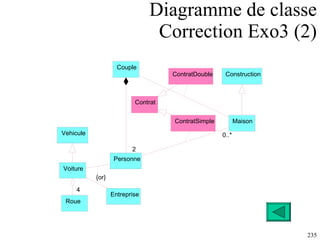

Diagramme de classe Correction Exo3 (2) {or} Construction ContratSimple ContratDouble Contrat Vehicule Maison Couple Roue Personne 0..* 0..* 2 2 Entreprise Voiture 4 4

Diagramme de classe Correction Exo4

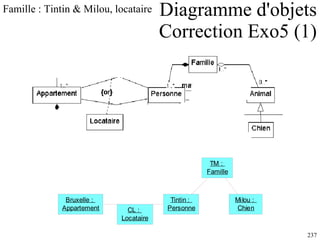

Diagramme d'objets Correction Exo5 (1) Famille : Tintin & Milou, locataire

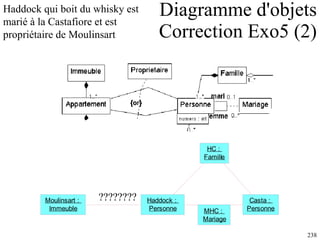

Diagramme d'objets Correction Exo5 (2) Haddock qui boit du whisky est marié à la Castafiore et est propriétaire de Moulinsart ????????

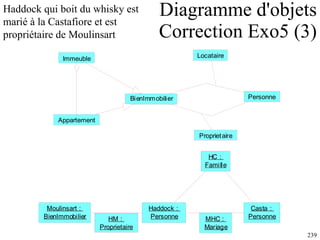

Diagramme d'objets Correction Exo5 (3) Haddock qui boit du whisky est marié à la Castafiore et est propriétaire de Moulinsart

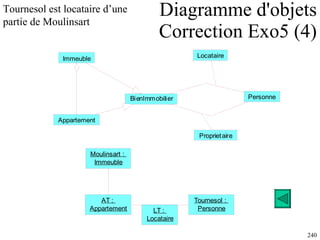

Diagramme d'objets Correction Exo5 (4) Tournesol est locataire d’une partie de Moulinsart

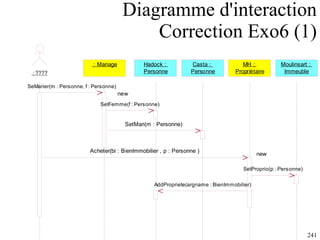

Diagramme d'interaction Correction Exo6 (1)

Les développeurs Français Comment revaloriser le métier d'informaticien et d'ingénieur ? Je crois qu'il est important de mieux expliquer ce qu'est le logiciel. Car c'est encore trop abstrait pour beaucoup de monde. Il faut expliquer que c'est une véritable industrie (qui demande donc des investissements et une approche industrielle..) mais également en quelque sorte un art (car les talents sont clés). Ensuite il faut rappeler qu'il y aura plus d'innovation dans les 30 ans qui viennent que dans les 30 ans passés - et que nous sommes donc au cœur d'une industrie qui va générer de la croissance et des emplois . Enfin il faudrait refaire rêver sur les perspectives d'une carrière dans l'informatique et revaloriser les filières techniques . Nous avons chez Microsoft des architectes logiciels qui sont à des niveaux hiérarchiques supérieurs à des managers de grandes divisions. Cette révolution "culturelle" n'a pas encore eu lieu en France mais nous sommes optimistes.

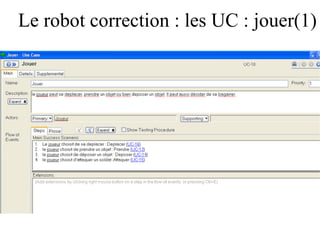

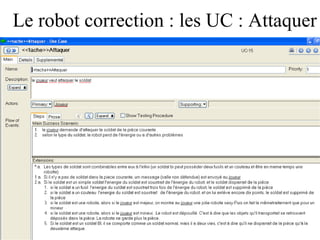

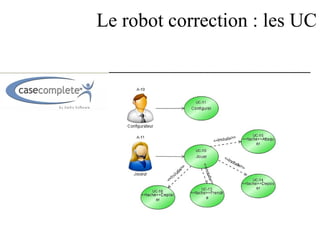

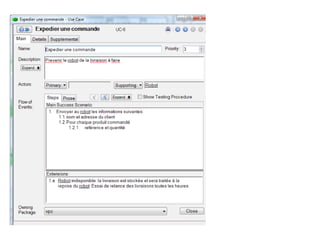

Le robot correction : les UC : jouer(1)

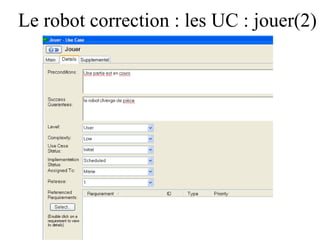

Le robot correction : les UC : jouer(2)

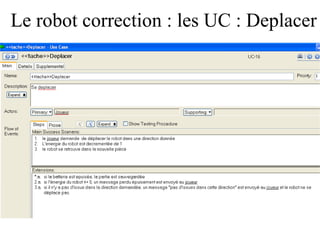

Le robot correction : les UC : Deplacer

Le robot correction : les UC : Prendre

Le robot correction : les UC : Deposer

Le robot correction : les UC : Attaquer

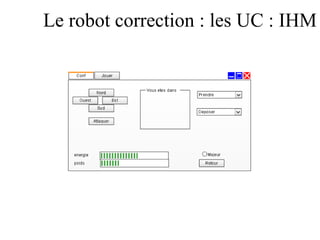

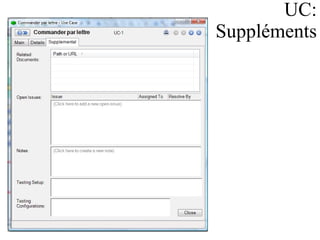

Le robot correction : les UC : IHM

U M L Analyse Et Conception Objet

Contenu connexe

Tendances

En vedette

Similaire à U M L Analyse Et Conception Objet

U M L Analyse Et Conception Objet

Notes de l'éditeur
