1. UML – UnifiedModelingLanguage3/4 : diagrammes dynamiques et d’interaction Yannick PriéDépartement Informatique – Faculté des Sciences et TechnologiesUniversité Claude Bernard Lyon 12011-2012

2. Objectifs de ce coursApprendre la syntaxe et la sémantique des diagrammes dynamiques et d’interaction les plus importantsAméliorer au passage la compréhension de différents principes objetsRemarque On ne traitera pas des cas d’utilisation ici, il y a un cours dédié2010-2011 / Yannick Prié - Université Claude Bernard Lyon 1 | UML : Diagrammes dynamiques et d'interaction

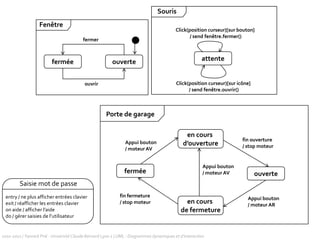

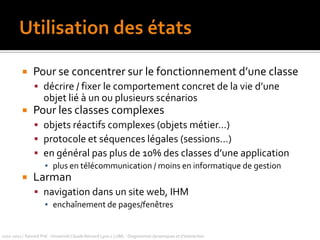

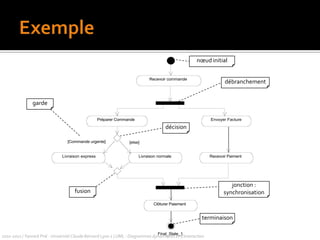

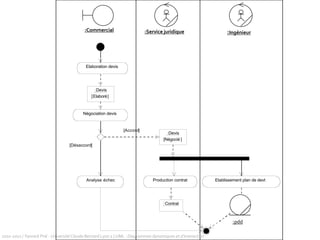

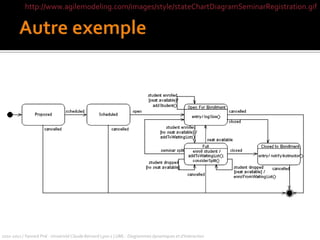

3. PlanDiagrammes d’interaction diagrammes de séquencesdiagrammes de communicationDiagrammes d’activitéDiagrammes de machines d’étatsAutres diagrammes UMLAutres diagrammes non UML2010-2011 / Yannick Prié - Université Claude Bernard Lyon 1 | UML : Diagrammes dynamiques et d'interaction

4. Collaborations et interactionsCollaboration

5. ensemble de rôles joués par des classes

6. Interaction

7. communication entre instances des éléments d’une collaboration

8. ensemble partiellement ordonné de messages

9. plusieurs interactions possibles pour une même collaboration

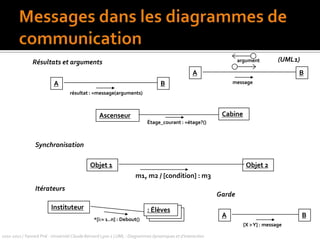

10. Éléments d’une interaction

11. participants : objets le plus souvent

12. liens (supports de messages)

13. messages (déclenchant des opérations)

14. rôles joués par les extrémités de liens2010-2011 / Yannick Prié - Université Claude Bernard Lyon 1 | UML : Diagrammes dynamiques et d'interaction Porte1Cabine+ouvrir()+fermer()+getEtat() : Etatouverture1: ouvrir():Cabine:Porte1: fermer()2: getEtat():Cabine:Porte

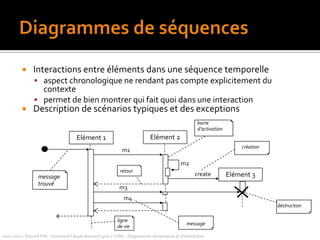

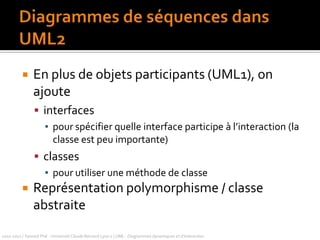

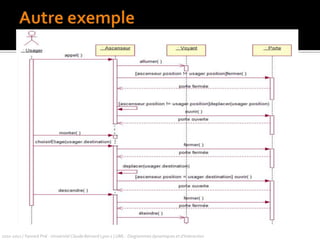

15. Diagrammes de séquencesInteractions entre éléments dans une séquence temporelle

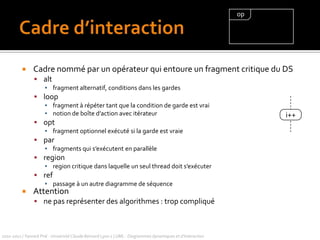

16. aspect chronologique ne rendant pas compte explicitement du contexte

17. permet de bien montrer qui fait quoi dans une interaction

18. Description de scénarios typiques et des exceptions2010-2011 / Yannick Prié - Université Claude Bernard Lyon 1 | UML : Diagrammes dynamiques et d'interaction barre d’activationElément 2Elément 1créationm1m2Elément 3retourcreatemessage trouvém3m4destructionlignede viemessage

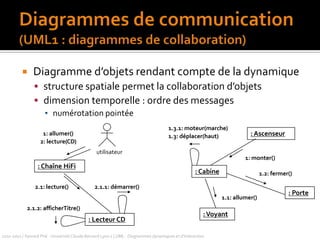

19. Diagrammes de communication(UML1 : diagrammes de collaboration)2010-2011 / Yannick Prié - Université Claude Bernard Lyon 1 | UML : Diagrammes dynamiques et d'interaction Diagramme d’objets rendant compte de la dynamique

20. structure spatiale permet la collaboration d’objets

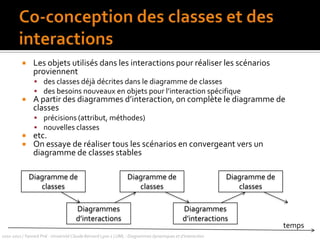

21. dimension temporelle : ordre des messages

22. numérotation pointée1.3.1: moteur(marche): Ascenseur1: allumer()1.3: déplacer(haut)2: lecture(CD)utilisateur1: monter(): Chaîne HiFi: Cabine1.2: fermer()2.1: lecture()2.1.1: démarrer(): Porte1.1: allumer()2.1.2: afficherTitre(): Voyant: Lecteur CD

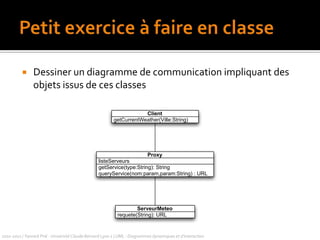

23. Petit exercice à faire en classeDessiner un diagramme de communication impliquant des objets issus de ces classes2010-2011 / Yannick Prié - Université Claude Bernard Lyon 1 | UML : Diagrammes dynamiques et d'interaction

24. Utilisation des interactionsEtudier/spécifier le comportement

25. du système dans sa globalité au sein d’un cas d’utilisation

26. se concentrer sur les événements du système considéré comme boîte noire

27. diagramme de séquence système (exemple plus loin)

28. de plusieurs objets au sein d’un cas d’utilisation

29. réalisations de CU comme des interactions dans une société d’objets

30. diagramme de séquence de fonctionnement

31. conseil : concevoir diagrammes de classes et d’interaction en même temps

32. Illustrer/étudier un fonctionnement

33. diagramme qui traverse les couches : de l’IHM aux données

34. rétro-ingénierie2010-2011 / Yannick Prié - Université Claude Bernard Lyon 1 | UML : Diagrammes dynamiques et d'interaction

35. MessagesMatérialisation d’une communication avec transmission d’information entre

36. émetteur (source)

37. récepteur (destination)

38. Un message déclenche

39. une opération,

40. l’émission d’un signal

41. la création/destruction d’un objet

42. Deux types principaux

43. appel de procédure ou flot de contrôle emboîté (appel standard de fonction)

44. déplacer()

45. flot de contrôle asynchrone (threads)

46. démarrer()

47. autres : à plat, dérobant (réception si attente), minuté (message actif pendant t)2010-2011 / Yannick Prié - Université Claude Bernard Lyon 1 | UML : Diagrammes dynamiques et d'interaction

48. Messages dans les diagrammes de communication2010-2011 / Yannick Prié - Université Claude Bernard Lyon 1 | UML : Diagrammes dynamiques et d'interaction résultat(UML1)argumentRésultats et argumentsABmessageABrésultat : =message(arguments)CabineAscenseurÉtage_courant : =étage?()SynchronisationObjet 1Objet 2m1, m2 / [condition] : m3ItérateursGardeInstituteur: ÉlèvesAB*[i:= 1..n] : Debout()[X > Y] : message

49. UML >= 1.4UML <1.4ElémentMessages dans les diagrammes de séquencesNotation résultat = message(arguments)

50. Echange de messages

51. flèches d'appel standard

52. blocage de l’émetteur en attendant la réponse

53. flèche d'appel asynchrone

54. pas d’attente du retour, poursuite de la tâche
