Le document présente une introduction au langage UML (Unified Modeling Language), expliquant son origine, son importance dans la modélisation et les différentes méthodes d'analyse et de conception qui l'ont précédé. Il décrit également les 13 diagrammes officiels d'UML et leur rôle dans la compréhension et la documentation des systèmes logiciels. Enfin, le document mentionne divers outils disponibles pour travailler avec UML, ainsi que son utilisation dans le processus de développement logiciel.

1. Cours 3 :Introduction à UMLCours IGLcours 3introduction à uml1Mostefai Mohammed Amine – m_mostefai@esi.dzBatata Sofiane – s_batata@esi.dz

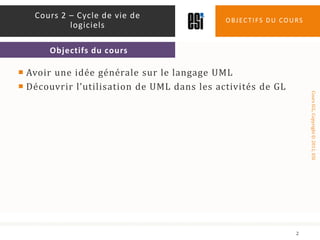

2. Avoir une idée générale sur le langage UMLDécouvrir l’utilisation de UML dans les activités de GLObjectifs du cours2Cours 2 – Cycle de vie de logicielsObjectifs du cours

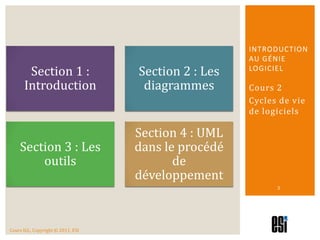

3. Cours 2Cycles de vie de logiciels3Introduction au génie logiciel

4. Cours N° 3Introduction à UML4Cours iglSection 1 : Introduction à UML

5. Un modèle définit une abstraction du monde réelIl existait plusieurs méthodes de modélisation et il y avait un besoin de standardisationUML est la fusion entre les travaux de plusieurs spécialistes de modélisationUML a été standardisé par l’OMGUML est un langage de modélisation, pas une méthodeSection 1 - introduction5Cours 3 – Introduction à UMLOrigine

6. La modélisation fournit une vue globale du système sans s’approfondir dans les détails d’implémentationLa modélisation facilite la compréhension du domaine et par conséquent, elle facilite la communicationLa modélisation exprime la conceptionSection 1 - introduction6Cours 3 – Introduction à UMLPourquoi modéliser ?

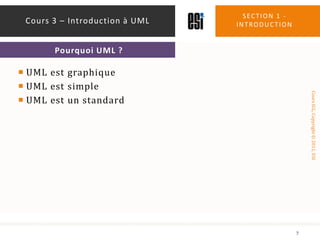

7. UML est graphiqueUML est simpleUML est un standardSection 1 - introduction7Cours 3 – Introduction à UMLPourquoi UML ?

8. Durant les années 70, la communauté a senti que les techniques d’analyse et de conception sont aussi importantes que le développement lui-mêmeAu début des années 80, la POO se transforme d’un produit de laboratoire en de vrais produits, Smalltalk et C++ en étaient les premiers tests.Plusieurs méthodes d’analyse OO apparurent dont OMT de Rubmaugh, OOSE de Jacobson et OOAD de Booch1995, Grady et Booch sortent la version 0.8 de UML1996, Jacobson rejoint Grady et Booch au sein de Rational et travaille sur la version future de UMLSection 1 - introduction8Cours 3 – Introduction à UMLHistorique

9. 1997, Rational sort la version 1.0 de UML1997, l’OMG standardise UML2005 sortie de la version 2.02010 sortie de la version 2.3Section 1 - introduction9Cours 3 – Introduction à UMLHistorique

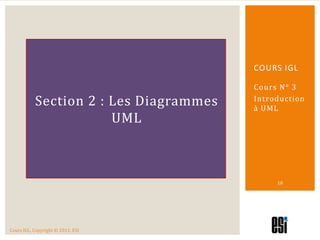

10. Cours N° 3Introduction à UML10Cours iglSection 2 : Les Diagrammes UML

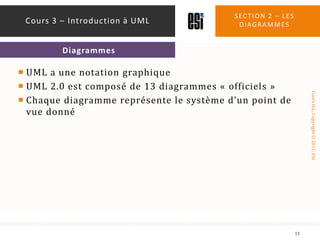

11. UML a une notation graphiqueUML 2.0 est composé de 13 diagrammes « officiels »Chaque diagramme représente le système d’un point de vue donnéSection 2 – les diagrammes11Cours 3 – Introduction à UMLDiagrammes

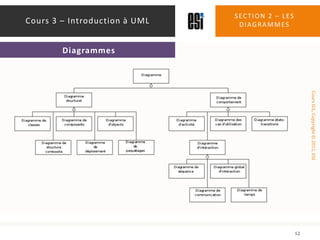

12. Section 2 – les diagrammes12Cours 3 – Introduction à UMLDiagrammes

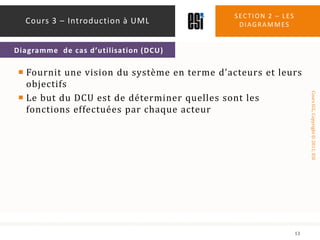

13. Fournit une vision du système en terme d’acteurs et leurs objectifsLe but du DCU est de déterminer quelles sont les fonctions effectuées par chaque acteurSection 2 – les diagrammes13Cours 3 – Introduction à UMLDiagramme de cas d’utilisation (DCU)

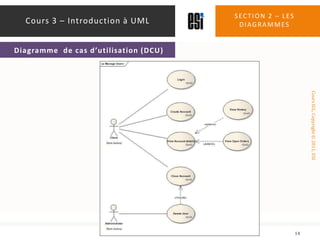

14. Section 2 – les diagrammes14Cours 3 – Introduction à UMLDiagramme de cas d’utilisation (DCU)

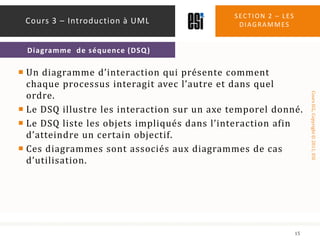

15. Un diagramme d’interaction qui présente comment chaque processus interagit avec l’autre et dans quel ordre.Le DSQ illustre les interaction sur un axe temporel donné.Le DSQ liste les objets impliqués dans l’interaction afin d’atteindre un certain objectif.Ces diagrammes sont associés aux diagrammes de cas d’utilisation.Section 2 – les diagrammes15Cours 3 – Introduction à UMLDiagramme de séquence (DSQ)

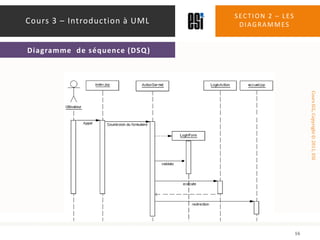

16. Section 2 – les diagrammes16Cours 3 – Introduction à UMLDiagramme de séquence (DSQ)

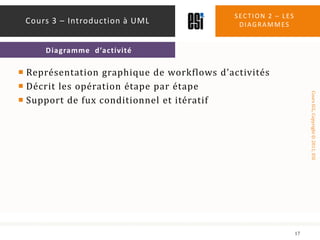

17. Représentation graphique de workflows d’activitésDécrit les opération étape par étapeSupport de fux conditionnel et itératifSection 2 – les diagrammes17Cours 3 – Introduction à UMLDiagramme d’activité

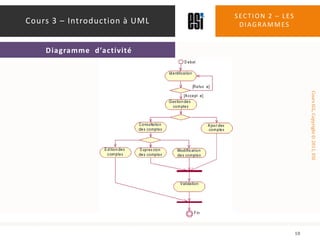

18. Section 2 – les diagrammes18Cours 3 – Introduction à UMLDiagramme d’activité

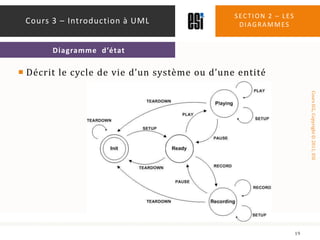

19. Décrit le cycle de vie d’un système ou d’une entitéSection 2 – les diagrammes19Cours 3 – Introduction à UMLDiagramme d’état

20. Souvent considéré comme le diagramme le plus importantDéfinit les classes, leurs attributs et leurs relationsDécrit la conception du systèmeUtilisé aussi pour les taxonomies de domaineSection 2 – les diagrammes20Cours 3 – Introduction à UMLDiagramme de classes

21. Section 2 – les diagrammes21Cours 3 – Introduction à UMLDiagramme de classes

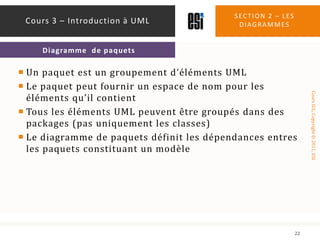

22. Un paquet est un groupement d’éléments UMLLe paquet peut fournir un espace de nom pour les éléments qu’il contientTous les éléments UML peuvent être groupés dans des packages (pas uniquement les classes)Le diagramme de paquets définit les dépendances entres les paquets constituant un modèleSection 2 – les diagrammes22Cours 3 – Introduction à UMLDiagramme de paquets

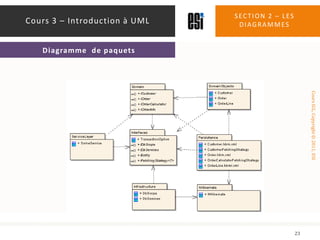

23. Section 2 – les diagrammes23Cours 3 – Introduction à UMLDiagramme de paquets

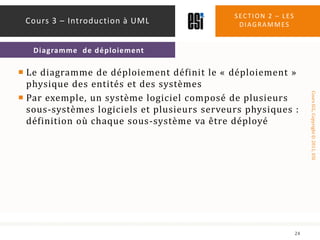

24. Le diagramme de déploiement définit le « déploiement » physique des entités et des systèmesPar exemple, un système logiciel composé de plusieurs sous-systèmes logiciels et plusieurs serveurs physiques : définition où chaque sous-système va être déployéSection 2 – les diagrammes24Cours 3 – Introduction à UMLDiagramme de déploiement

25. Section 2 – les diagrammes25Cours 3 – Introduction à UMLDiagramme de déploiement

26. Cours N° 3Introduction à UML26Cours iglSection 2 : Débat (05 mns)

27. Cours N° 3Introduction à UML27Cours iglSection 3 : Outils UML

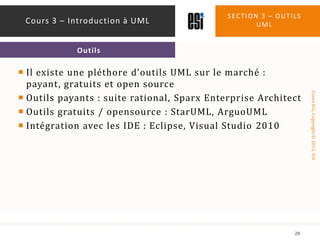

28. Il existe une pléthore d’outils UML sur le marché : payant, gratuits et open sourceOutils payants : suite rational, Sparx Enterprise ArchitectOutils gratuits / opensource : StarUML, ArguoUMLIntégration avec les IDE : Eclipse, Visual Studio 2010Section 3 – outils uml28Cours 3 – Introduction à UMLOutils

29. Cours N° 3Introduction à UML29Cours iglDémonstration 10 mns : StarUML

30. Cours N° 3Introduction à UML30Cours iglUML dans le procédé de développement

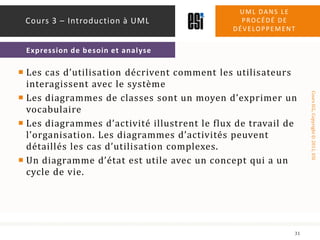

31. Les cas d’utilisation décrivent comment les utilisateurs interagissent avec le systèmeLes diagrammes de classes sont un moyen d’exprimer un vocabulaireLes diagrammes d’activité illustrent le flux de travail de l’organisation. Les diagrammes d’activités peuvent détaillés les cas d’utilisation complexes.Un diagramme d’état est utile avec un concept qui a un cycle de vie.UML dans le procédé de développement31Cours 3 – Introduction à UMLExpression de besoin et analyse

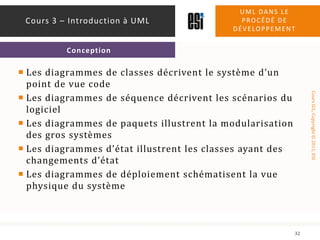

32. Les diagrammes de classes décrivent le système d’un point de vue codeLes diagrammes de séquence décrivent les scénarios du logicielLes diagrammes de paquets illustrent la modularisation des gros systèmesLes diagrammes d’état illustrent les classes ayant des changements d’étatLes diagrammes de déploiement schématisent la vue physique du systèmeUML dans le procédé de développement32Cours 3 – Introduction à UMLConception

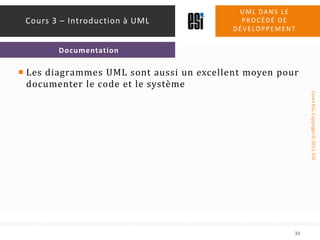

33. Les diagrammes UML sont aussi un excellent moyen pour documenter le code et le systèmeUML dans le procédé de développement33Cours 3 – Introduction à UMLDocumentation

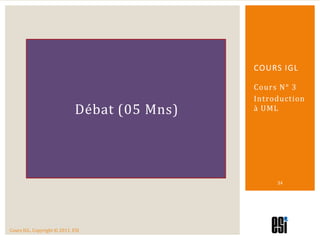

34. Cours N° 3Introduction à UML34Cours iglDébat (05 Mns)

35. UML Distilled3rd Edition, Martin Fowler, 2003, Addison WesleyWikipedia : UnifiedModelingLanguage, http://fr.wikipedia.org/wiki/Unified_Modeling_Languagebibliographie35Cours 3 – Introduction à UMLBibliographie
