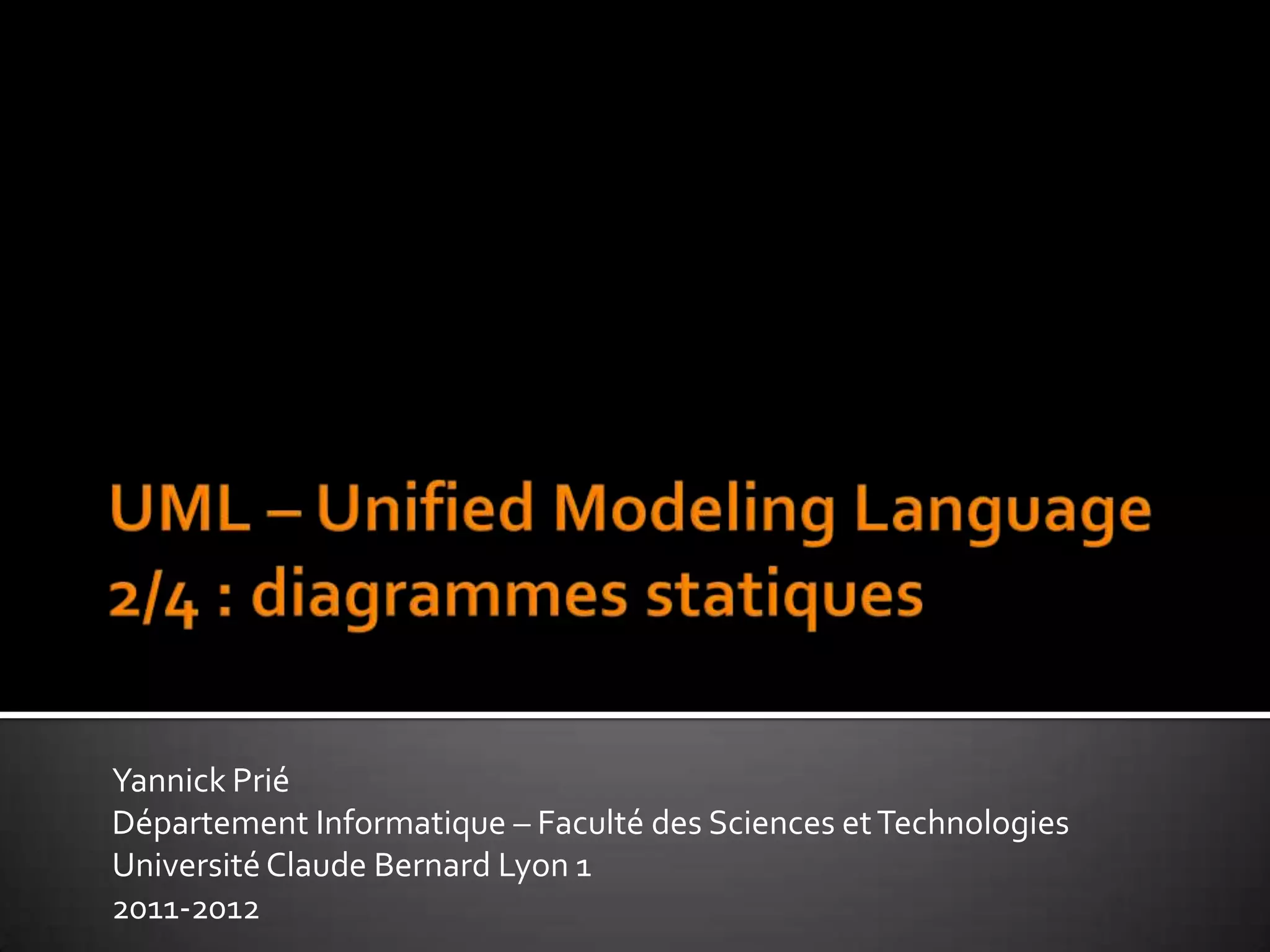

UML – UnifiedModelingLanguage2/4 : diagrammes statiques	 Yannick Prié Département Informatique – Faculté des Sciences et Technologies Université Claude Bernard Lyon 1 2011-2012

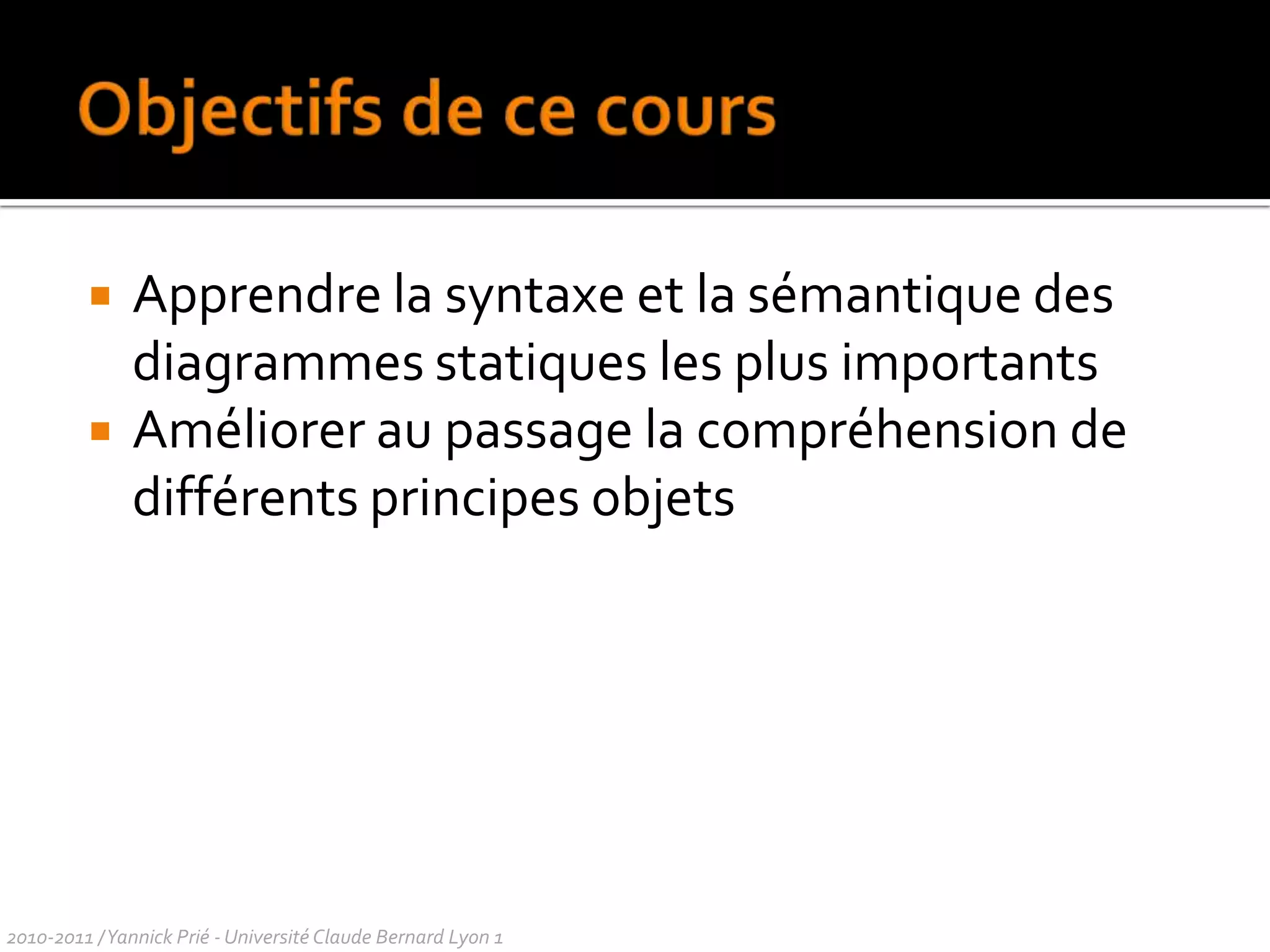

Objectifs de ce cours Apprendre la syntaxe et la sémantique des diagrammes statiques les plus importants Améliorer au passage la compréhension de différents principes objets 2010-2011 / Yannick Prié - Université Claude Bernard Lyon 1

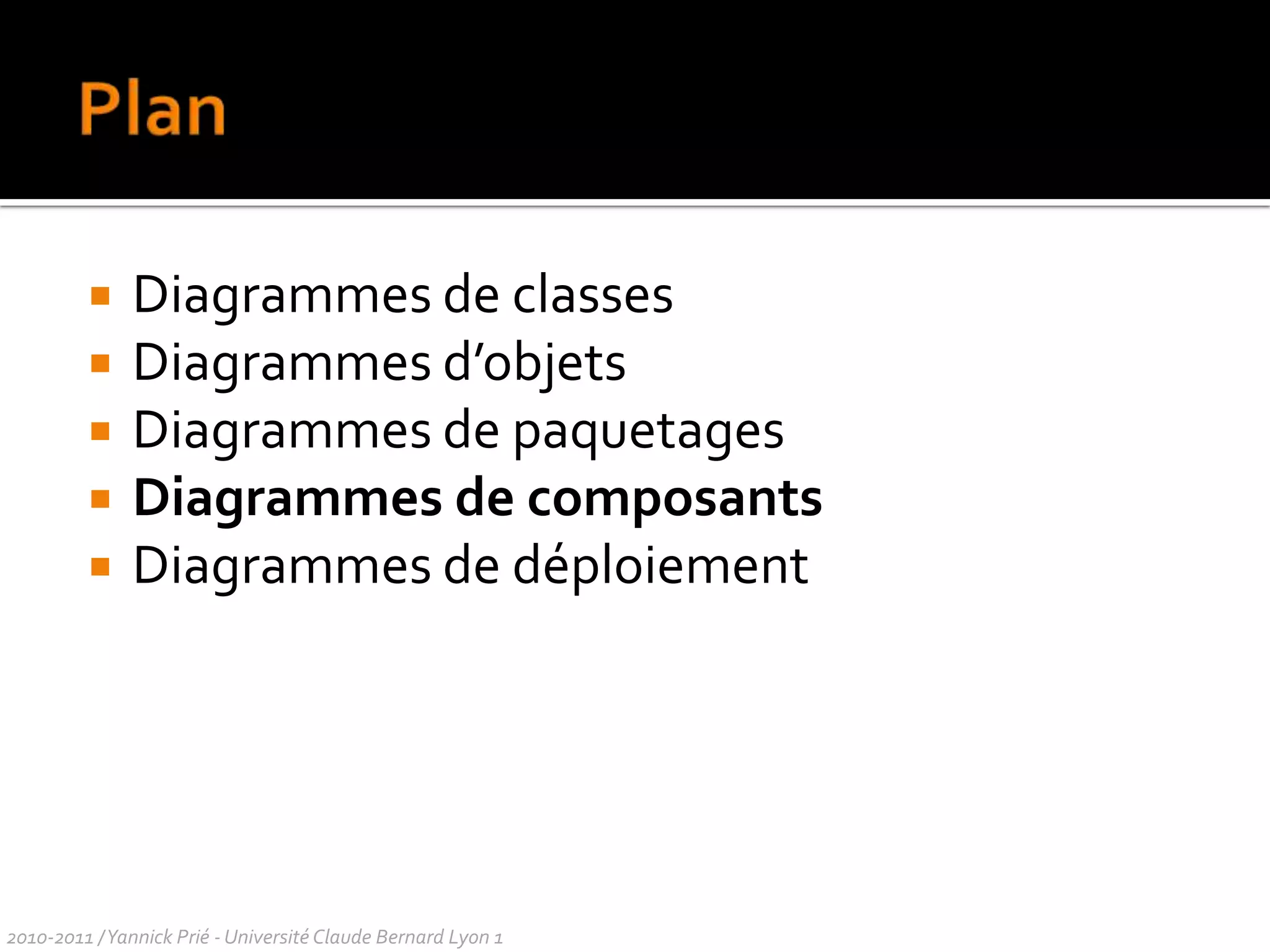

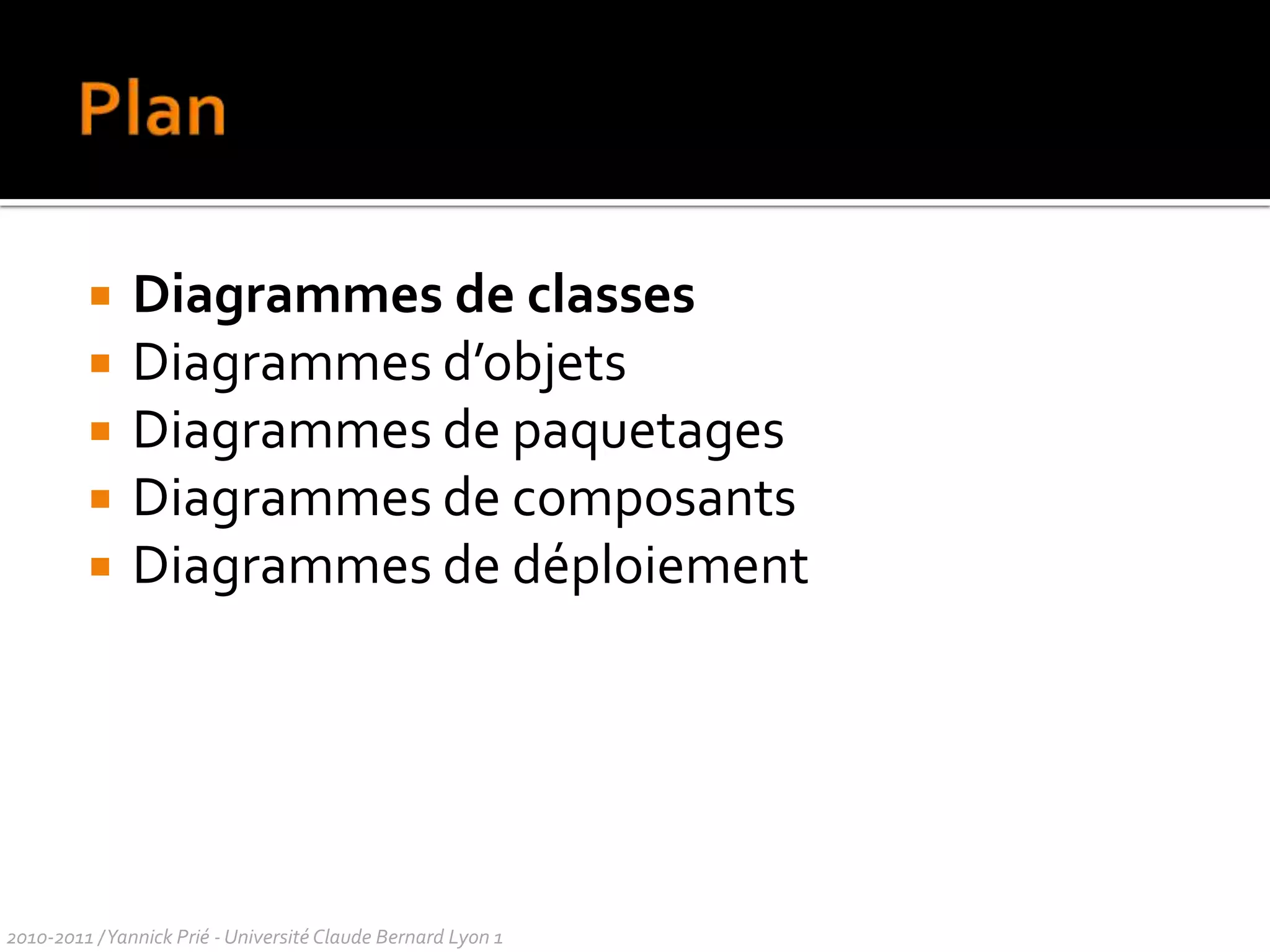

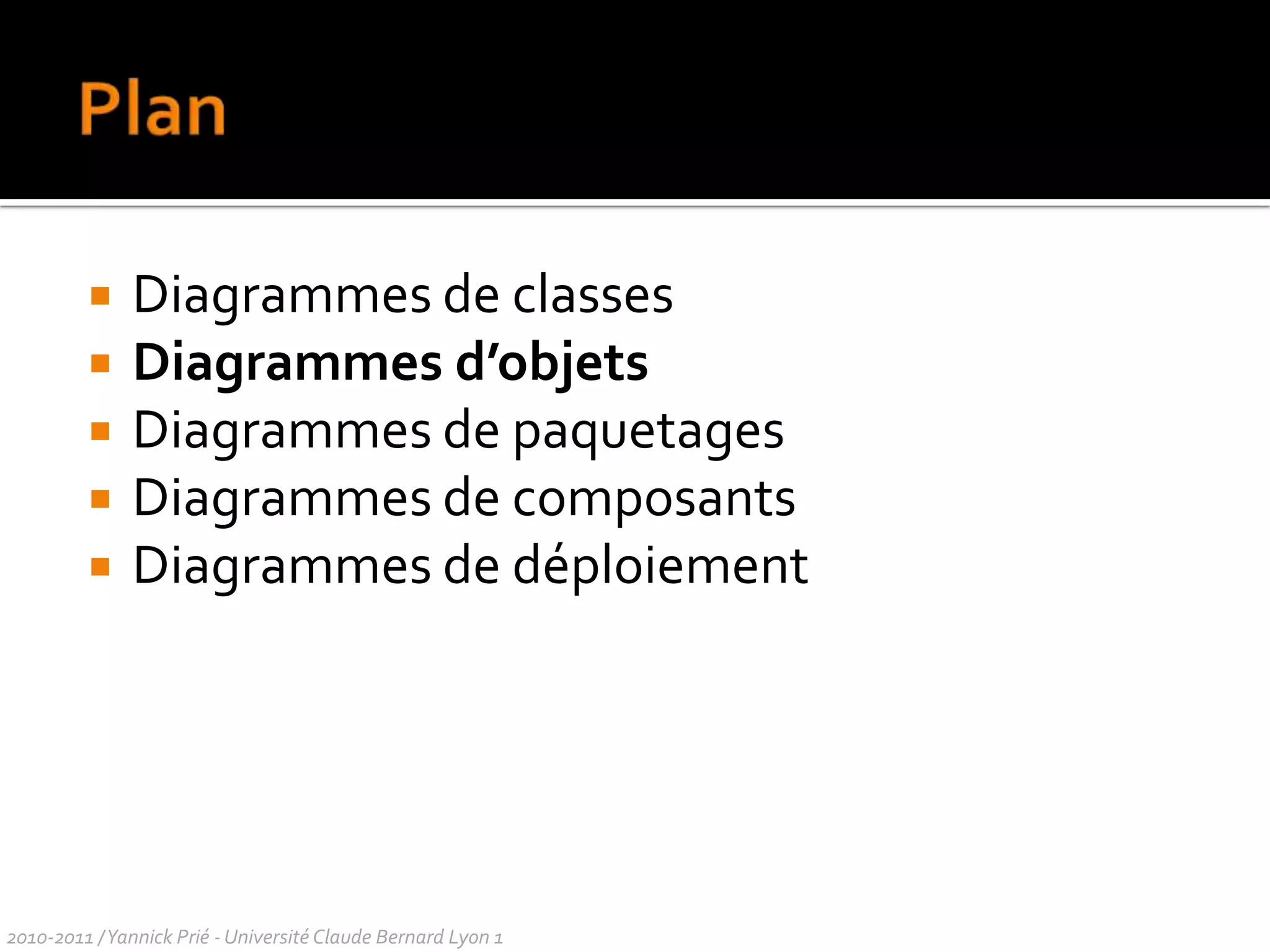

Plan Diagrammes de classes Diagrammes d’objets Diagrammes de paquetages Diagrammes de composants Diagrammes de déploiement 2010-2011 / Yannick Prié - Université Claude Bernard Lyon 1

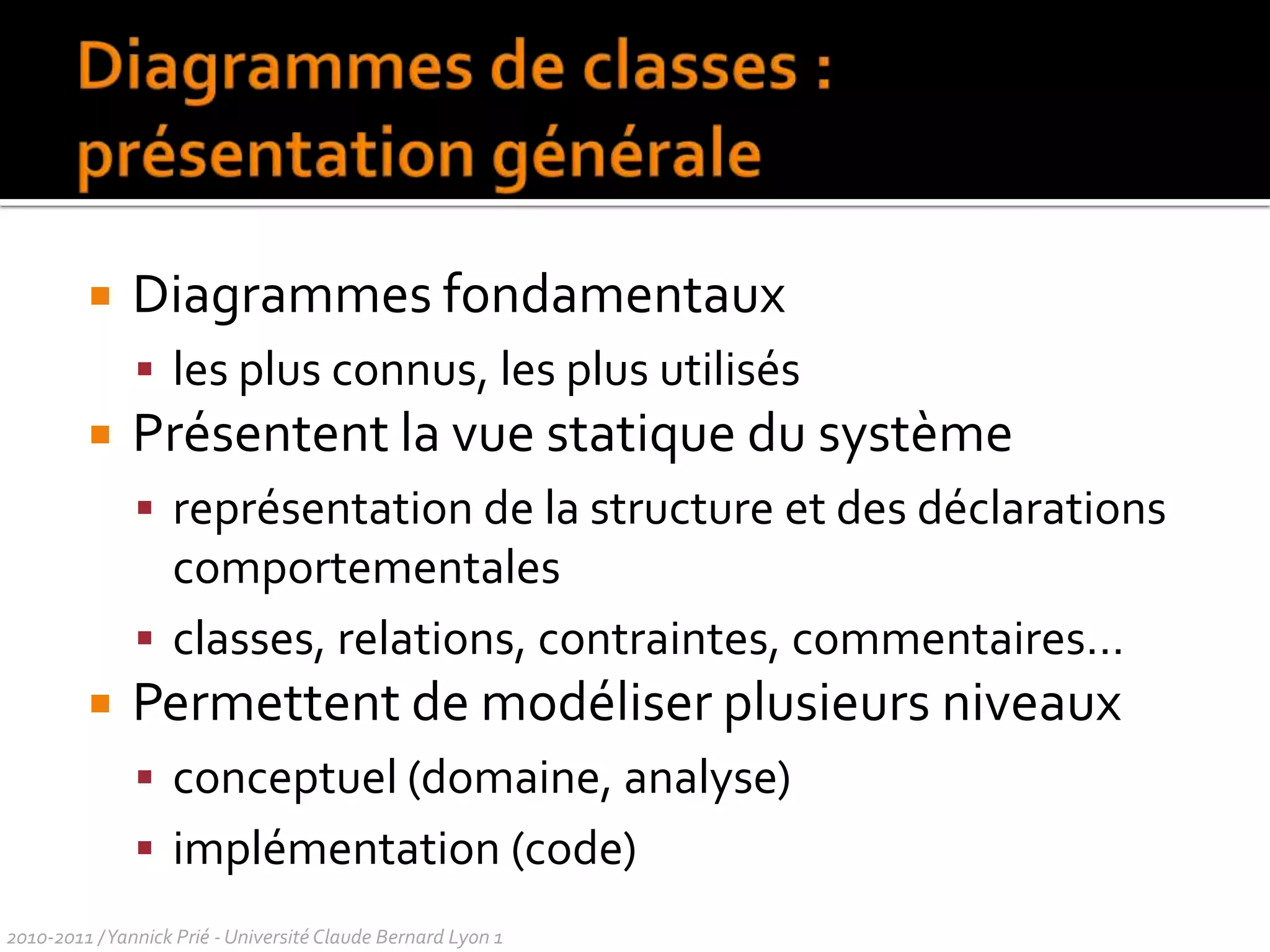

Diagrammes de classes : présentation générale Diagrammes fondamentaux  les plus connus, les plus utilisés Présentent la vue statique du système  représentation de la structure et des déclarations comportementales classes, relations, contraintes, commentaires… Permettent de modéliser plusieurs niveaux conceptuel (domaine, analyse) implémentation (code) 2010-2011 / Yannick Prié - Université Claude Bernard Lyon 1
Classes ,[object Object]

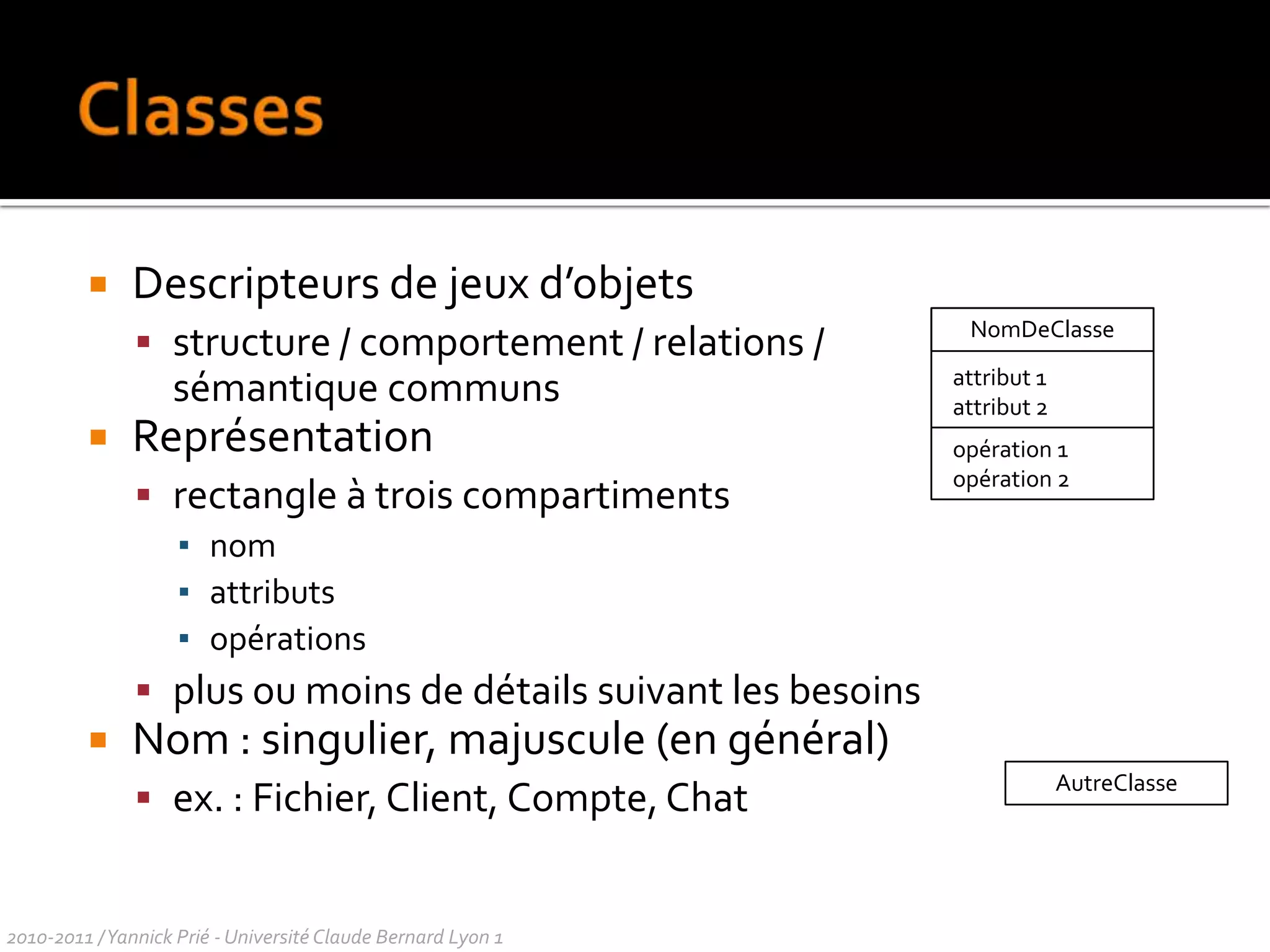

structure / comportement / relations / sémantiquecommuns
Représentation
rectangle à trois compartiments
nom

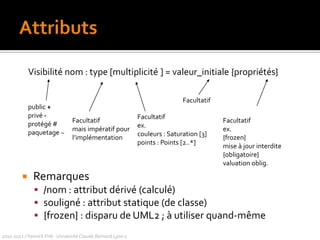

attributs
opérations

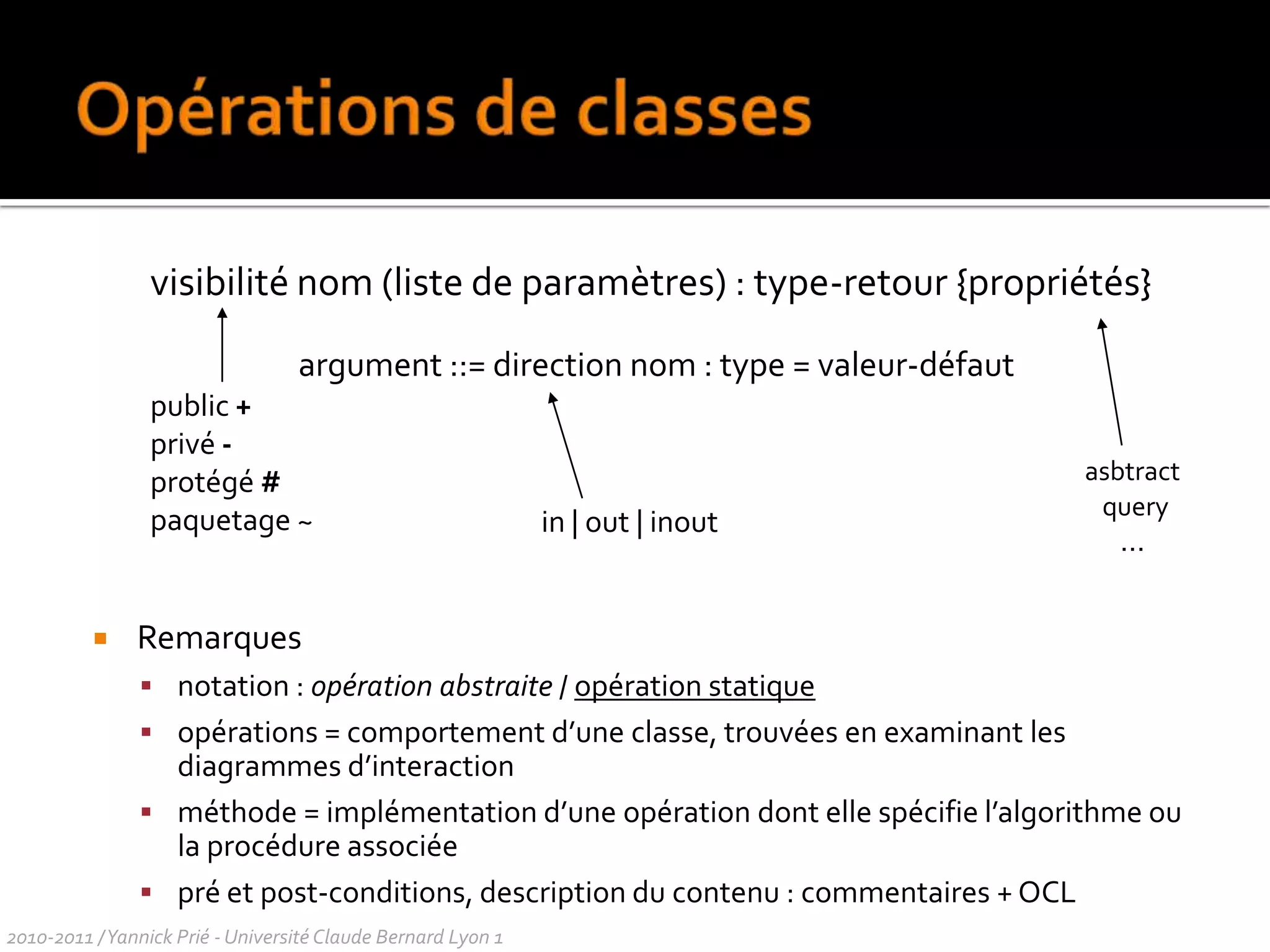

plus ou moins de détails suivant les besoins
Nom : singulier, majuscule (en général)

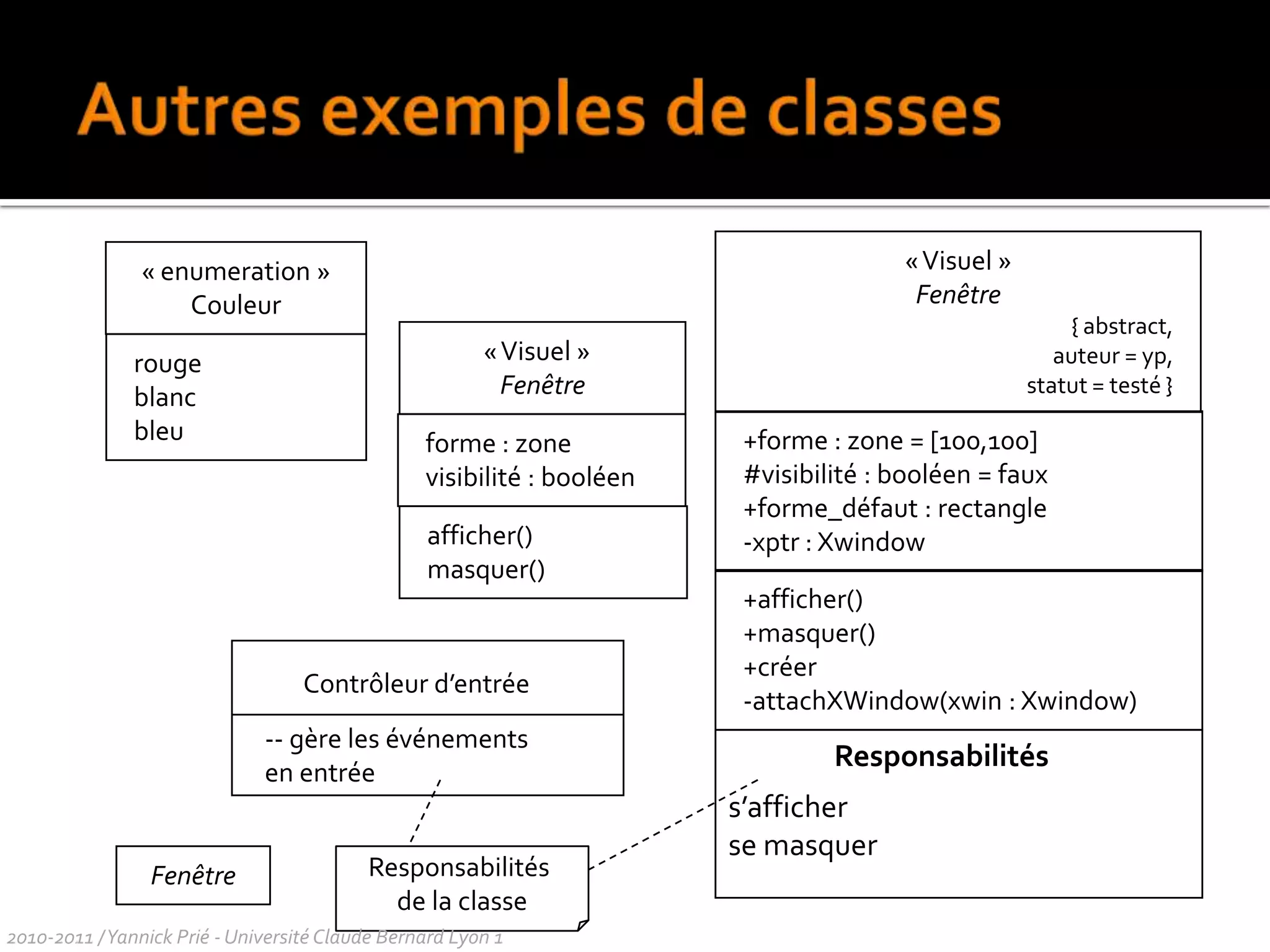

ex. : Fichier, Client, Compte, ChatNomDeClasse attribut 1 attribut 2 opération 1 opération 2 AutreClasse 2010-2011 / Yannick Prié - Université Claude Bernard Lyon 1

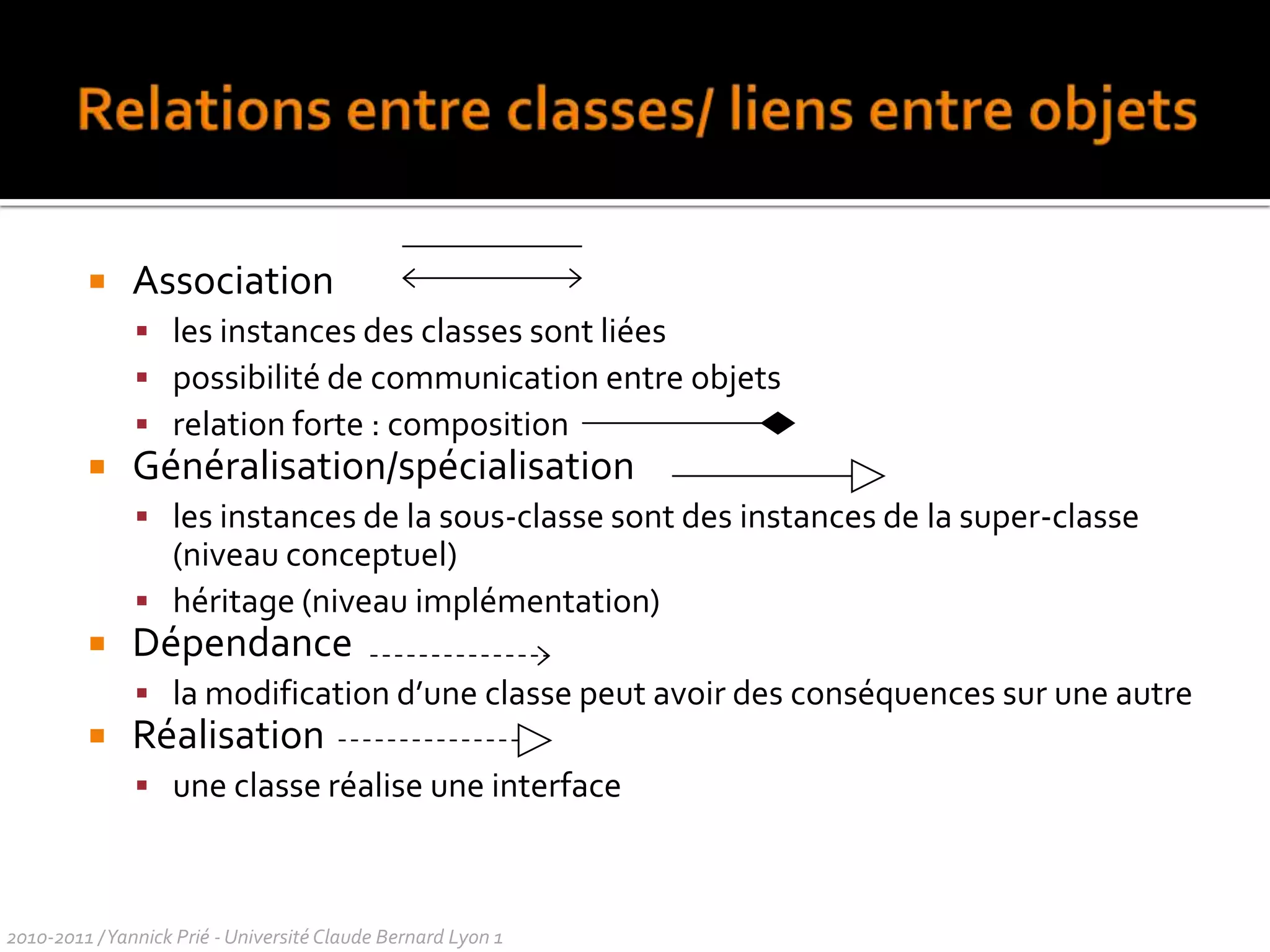

Relations entre classes/ liens entre objets Association les instances des classes sont liées possibilité de communication entre objets relation forte : composition Généralisation/spécialisation les instances de la sous-classe sont des instances de la super-classe (niveau conceptuel)  héritage (niveau implémentation) Dépendance la modification d’une classe peut avoir des conséquences sur une autre  Réalisation une classe réalise une interface  2010-2011 / Yannick Prié - Université Claude Bernard Lyon 1

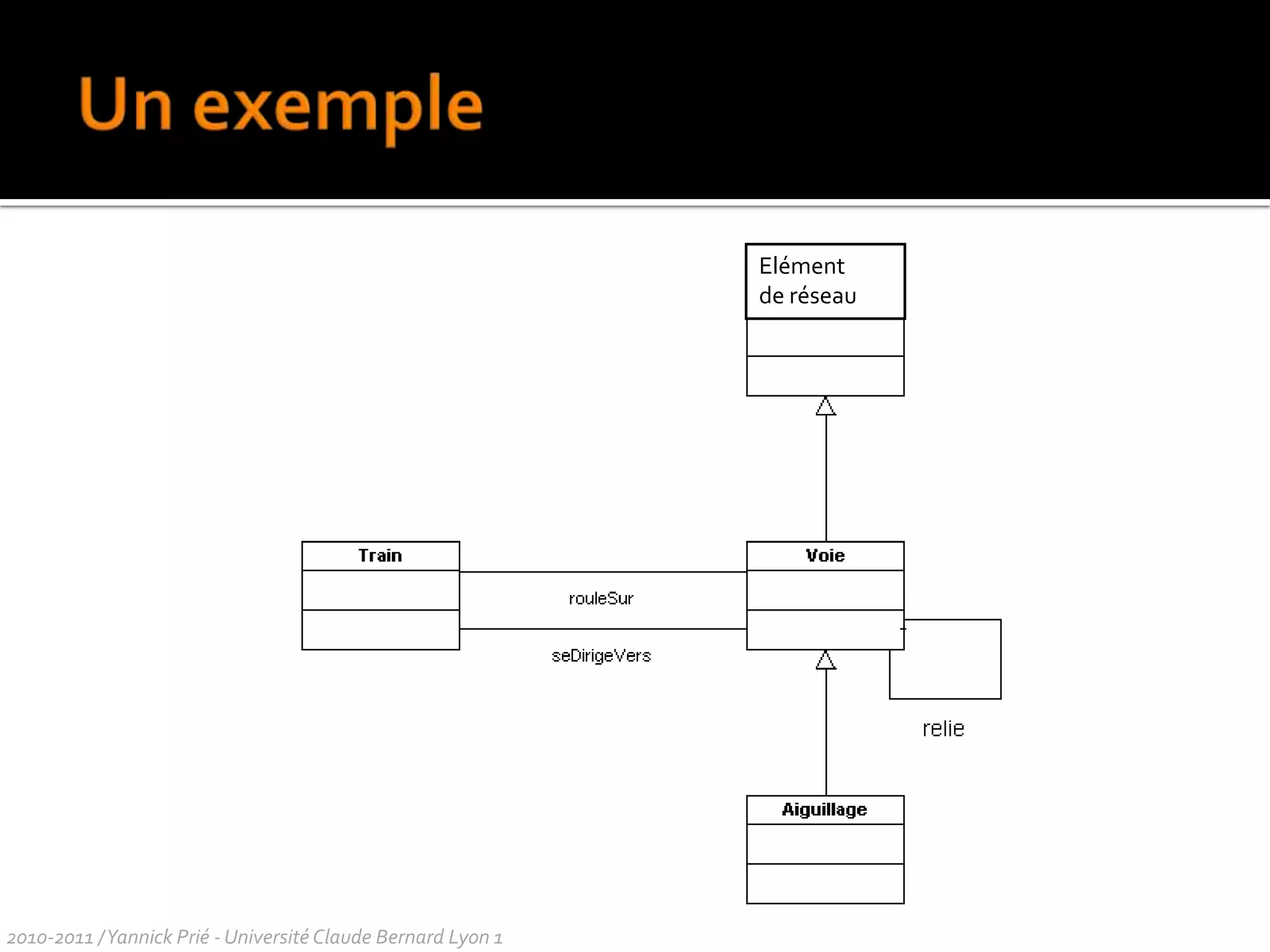

Un exemple Elément  de réseau 2010-2011 / Yannick Prié - Université Claude Bernard Lyon 1

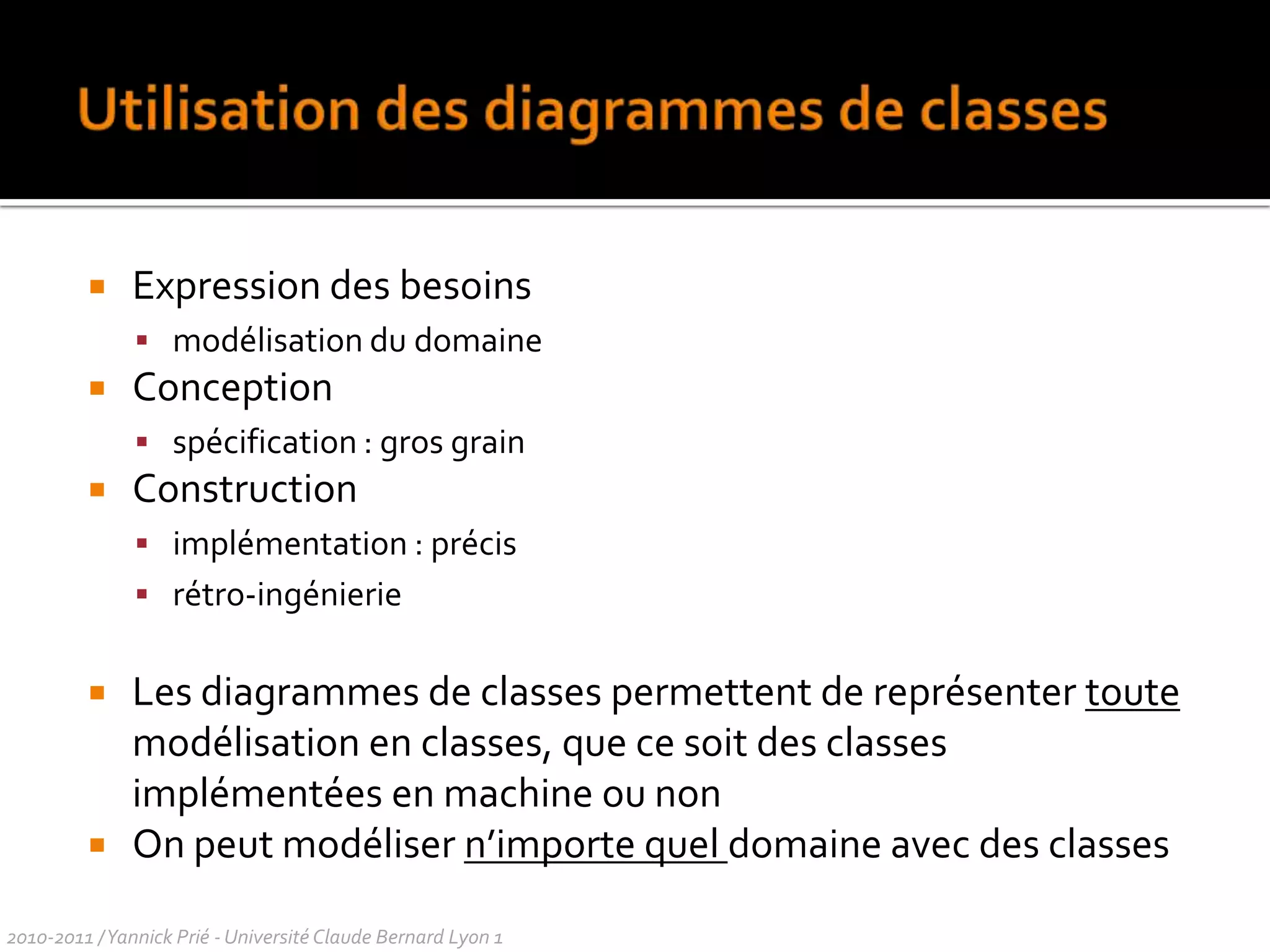

Utilisation des diagrammes de classes Expression des besoins	 modélisation du domaine Conception spécification : gros grain Construction implémentation : précis rétro-ingénierie Les diagrammes de classes permettent de représenter toute modélisation en classes, que ce soit des classes implémentées en machine ou non On peut modéliser n’importe quel domaine avec des classes 2010-2011 / Yannick Prié - Université Claude Bernard Lyon 1

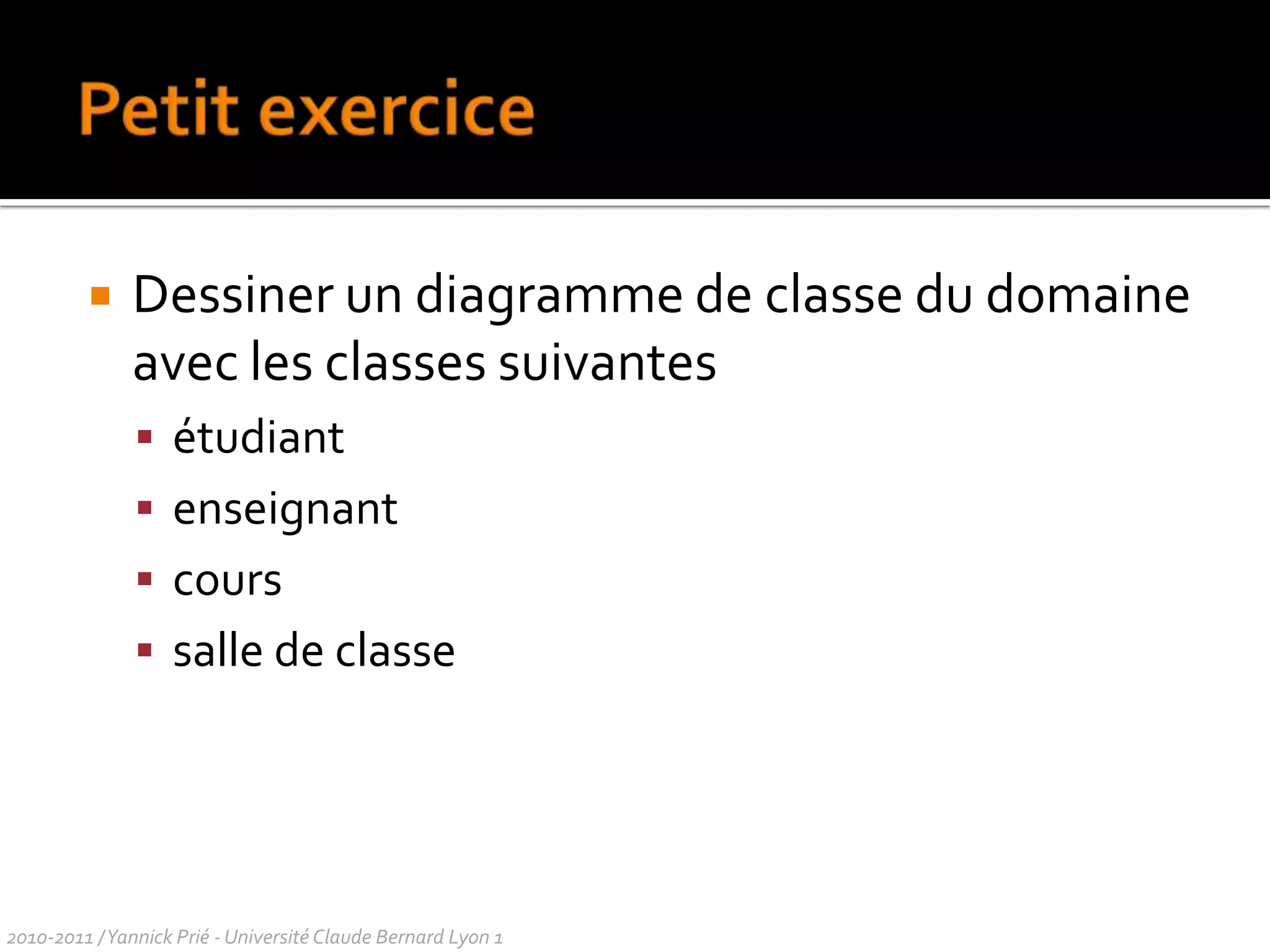

Petit exercice Dessiner un diagramme de classe du domaine avec les classes suivantes étudiant enseignant cours salle de classe 2010-2011 / Yannick Prié - Université Claude Bernard Lyon 1

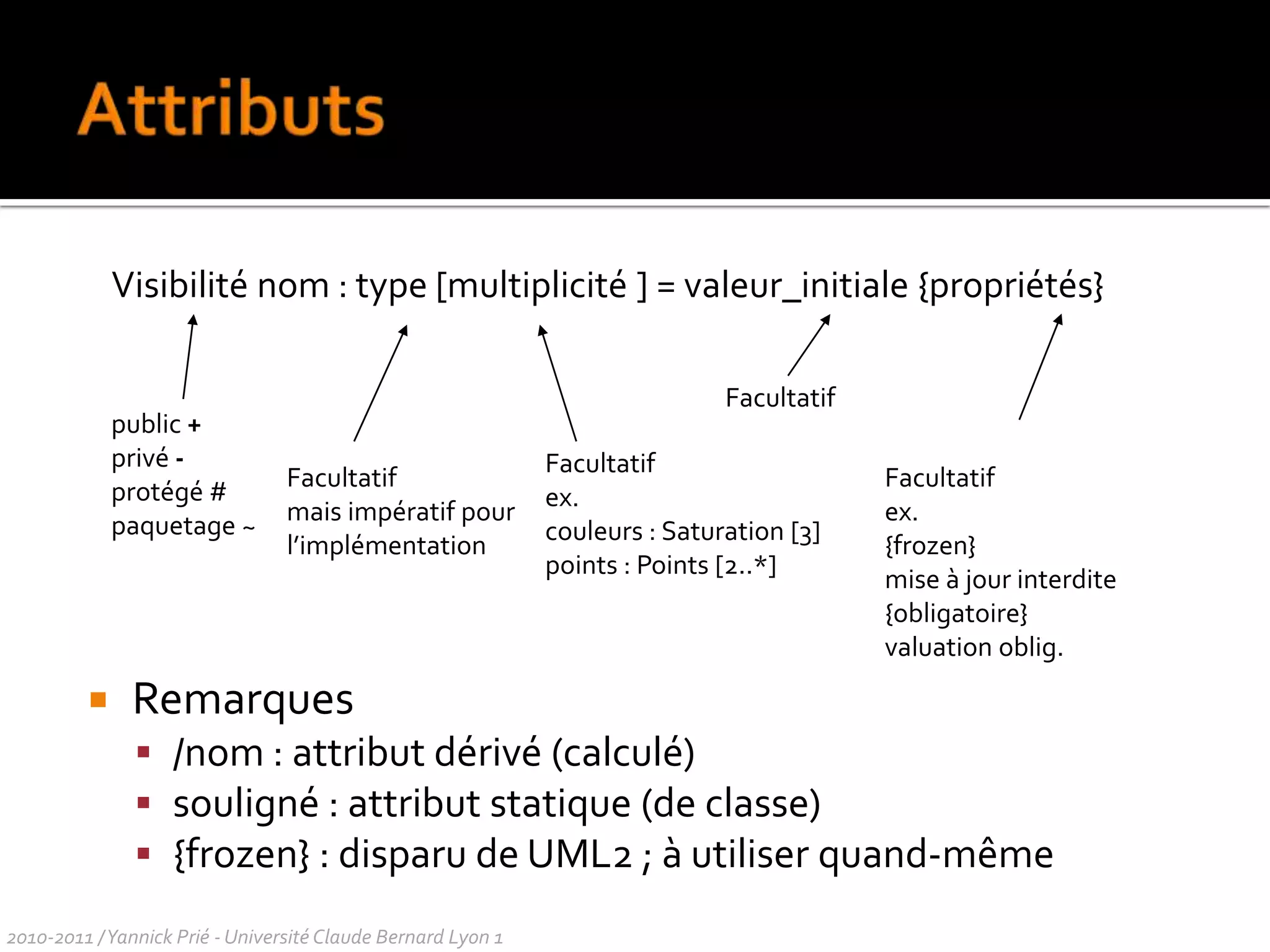

Attributs Visibilité nom : type [multiplicité ] = valeur_initiale {propriétés} Facultatif  public + privé - protégé # paquetage~ Facultatif ex. couleurs : Saturation [3] points : Points [2..*] Facultatif mais impératif pour l’implémentation Facultatif ex.  {frozen} mise à jour interdite {obligatoire} valuation oblig. ,[object Object]
/nom : attribut dérivé (calculé)
souligné : attribut statique (de classe)
{frozen} : disparu de UML2 ; à utiliser quand-même2010-2011 / Yannick Prié - Université Claude Bernard Lyon 1

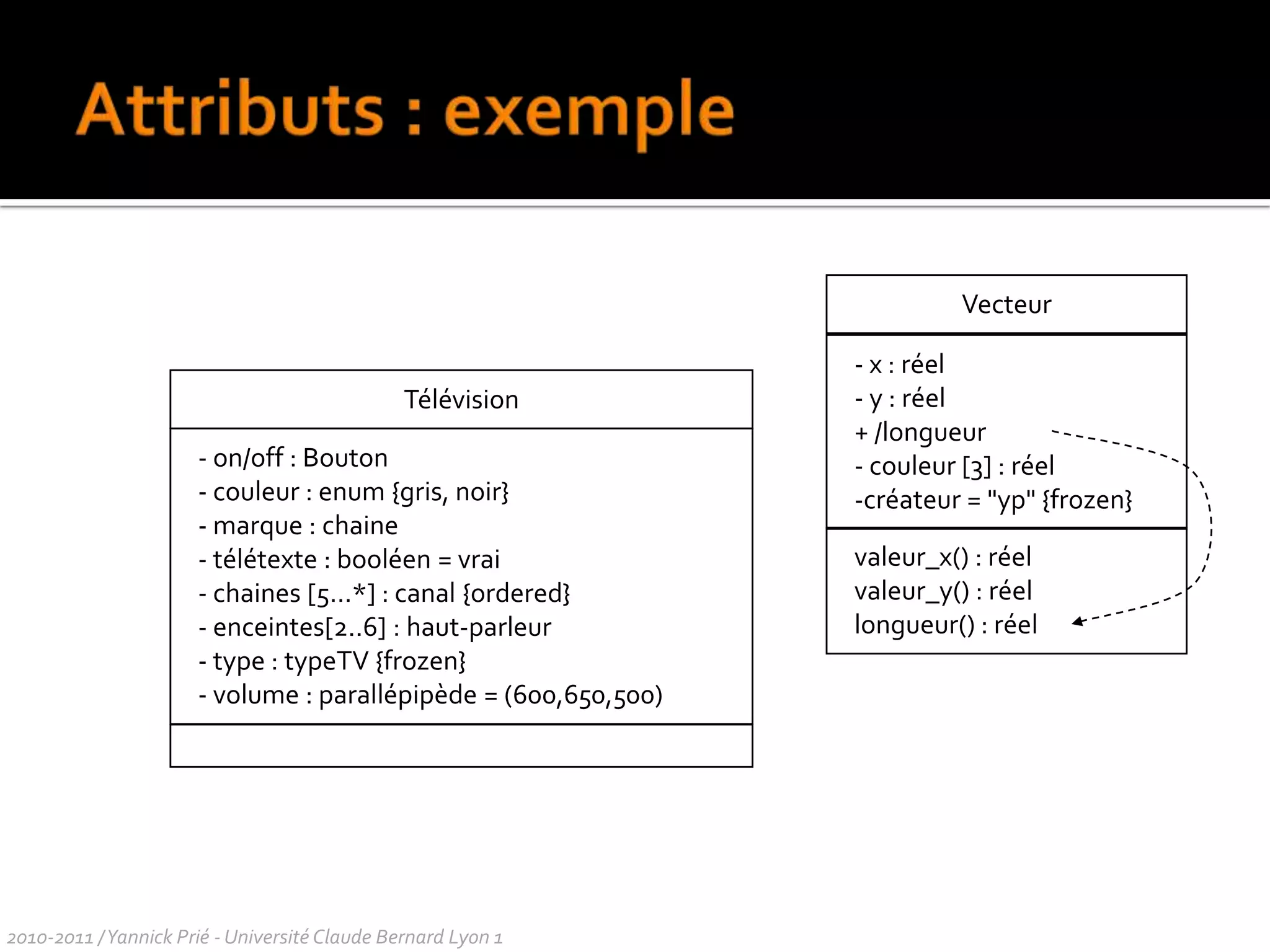

Attributs : exemple Vecteur - x : réel - y : réel + /longueur - couleur [3] : réel -créateur = "yp" {frozen} Télévision ,[object Object]
 couleur : enum {gris, noir}
 marque : chaine
 télétexte : booléen = vrai
 chaines [5…*] : canal {ordered}
 enceintes[2..6] : haut-parleur
 type : typeTV {frozen}
 volume : parallépipède = (600,650,500)valeur_x() : réel   valeur_y() : réel longueur() : réel 2010-2011 / Yannick Prié - Université Claude Bernard Lyon 1
Opérations de classes visibilité nom (liste de paramètres) : type-retour {propriétés} argument ::= direction nom : type = valeur-défaut public + privé - protégé # paquetage~ asbtractquery… in | out | inout Remarques notation : opération abstraite / opération statique opérations = comportement d’une classe, trouvées en examinant les diagrammes d’interaction méthode = implémentation d’une opération dont elle spécifie l’algorithme ou la procédure associée  pré et post-conditions, description du contenu : commentaires + OCL 2010-2011 / Yannick Prié - Université Claude Bernard Lyon 1

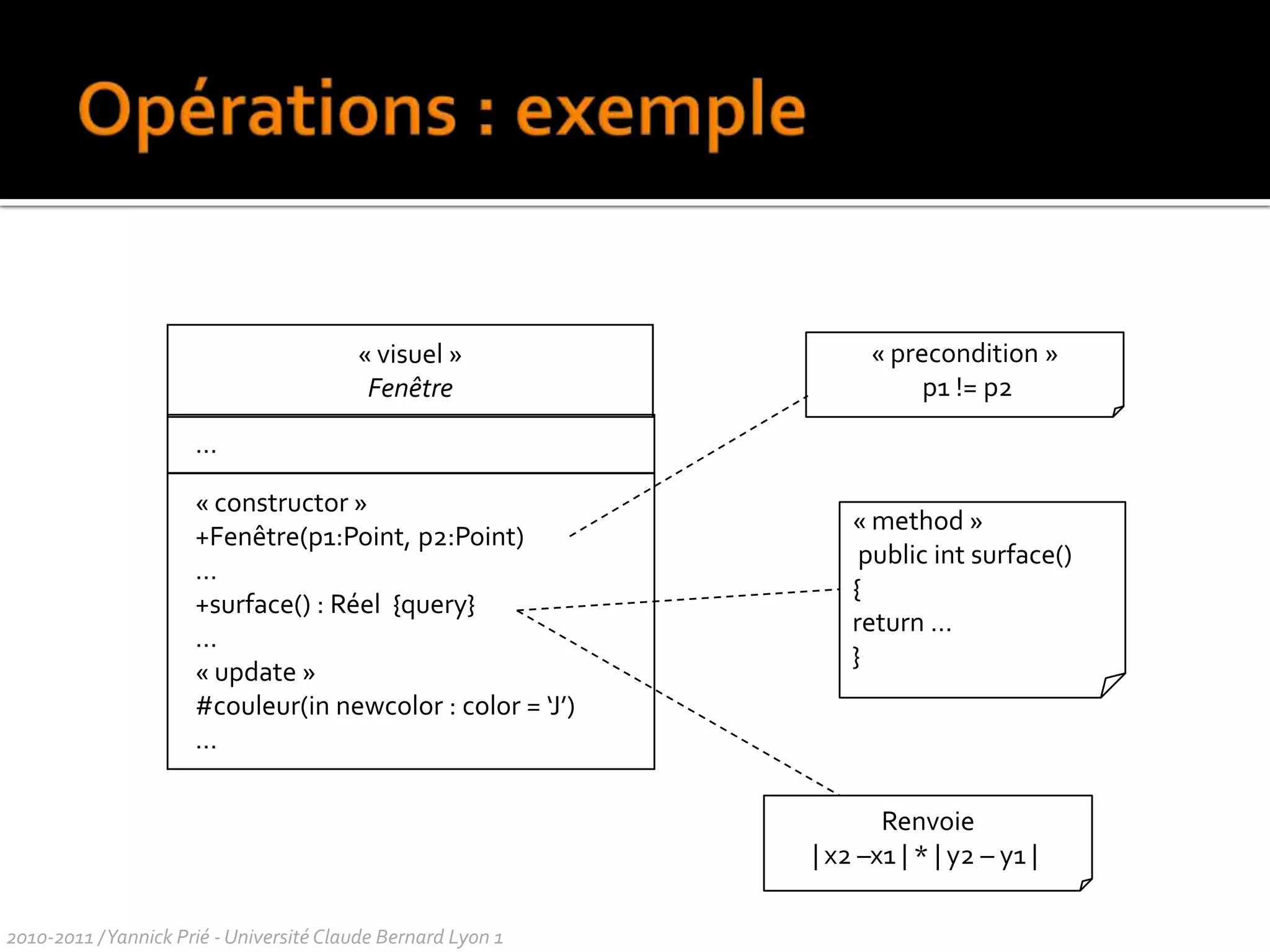

Opérations : exemple « visuel » Fenêtre « precondition »  p1 != p2 … « constructor » +Fenêtre(p1:Point, p2:Point) … +surface() : Réel  {query} … « update » #couleur(in newcolor : color = ‘J’) … « method »   public int surface() { return … } Renvoie | x2 –x1 | * | y2 – y1 |  2010-2011 / Yannick Prié - Université Claude Bernard Lyon 1
« Visuel » Fenêtre { abstract,auteur = yp, statut = testé } +forme : zone = [100,100] #visibilité : booléen = faux +forme_défaut : rectangle -xptr : Xwindow « Visuel »   Fenêtre +afficher() +masquer() +créer -attachXWindow(xwin : Xwindow) forme : zone visibilité : booléen afficher() masquer() Autres exemples de classes  « enumeration »Couleur rougeblanc bleu Contrôleur d’entrée -- gère les événements en entrée Responsabilités s’afficherse masquer  Fenêtre Responsabilités de la classe 2010-2011 / Yannick Prié - Université Claude Bernard Lyon 1

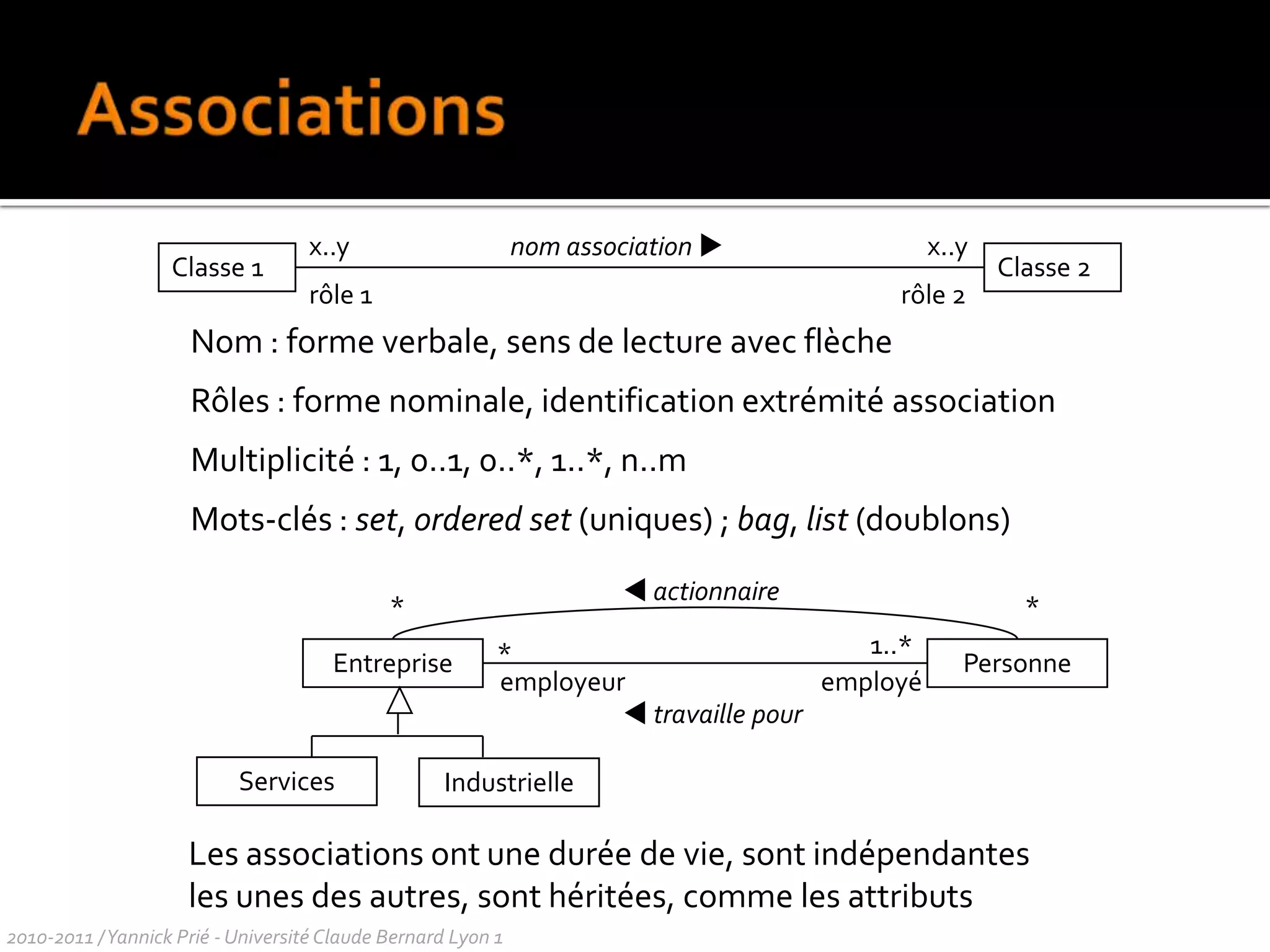

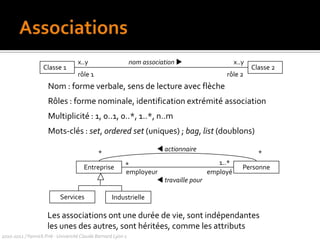

Associations nom association  x..y x..y Classe 1 Classe 2 rôle 1 rôle 2 Nom : forme verbale, sens de lecture avec flèche Rôles : forme nominale, identification extrémité association Multiplicité : 1, 0..1, 0..*, 1..*, n..m Mots-clés : set, ordered set (uniques) ; bag, list (doublons)  actionnaire * * 1..* * Entreprise Personne employeur employé  travaille pour Services Industrielle Les associations ont une durée de vie, sont indépendantes les unes des autres, sont héritées, comme les attributs 2010-2011 / Yannick Prié - Université Claude Bernard Lyon 1

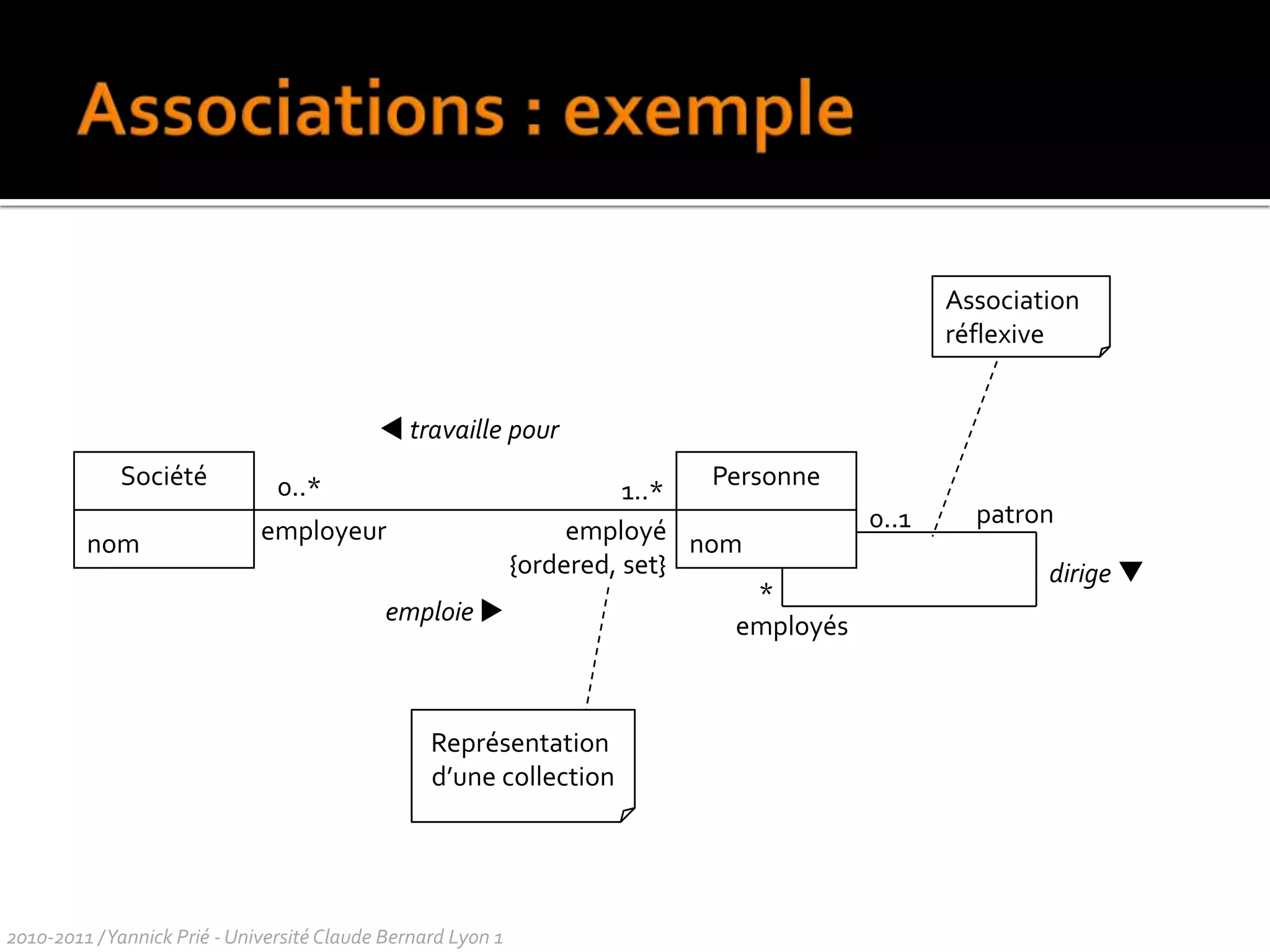

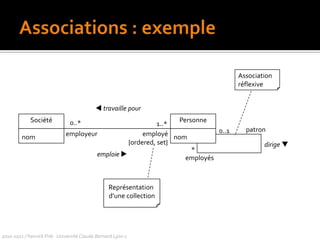

Associations : exemple Association réflexive  travaille pour Société nom Personne nom 0..* 1..* patron 0..1 employeur employé {ordered, set} dirige  * emploie  employés Représentation  d’une collection 2010-2011 / Yannick Prié - Université Claude Bernard Lyon 1

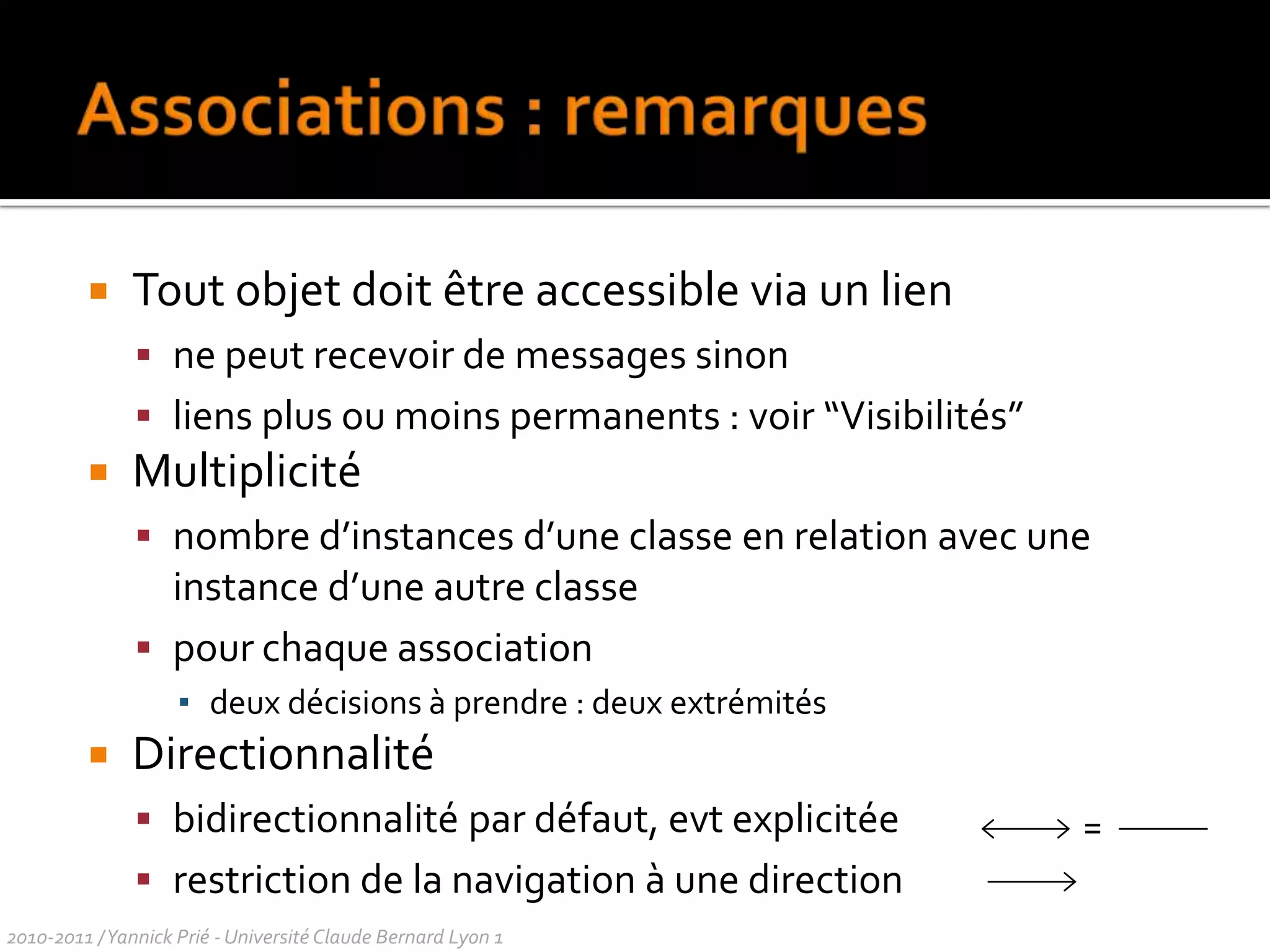

Associations : remarques ,[object Object]
ne peutrecevoir de messages sinon
liens plus oumoins permanents : voir “Visibilités”
Multiplicité
nombred’instancesd’uneclasse en relation avec une instance d’uneautreclasse
pour chaque association
deuxdécisionsàprendre : deuxextrémités
Directionnalité
bidirectionnalité par défaut, evtexplicitée
restriction de la navigation àune direction2010-2011 / Yannick Prié - Université Claude Bernard Lyon 1  =
2010-2011 / Yannick Prié - Université Claude Bernard Lyon 1  Personne A pour titulaire Compte {XOR} Entreprise A pour titulaire Associations et contraintes visible sur  1 {ordered} Fenêtre Ecran 2..* 2..* situé sur  association navigable Point d’intersection Segment 0..* est de type  TypeVéhicule Véhicule {Véhicule.charge < Typevéhicule.chargeMax} charge chargeMax 1..* Historique Événement {add only, ordered}

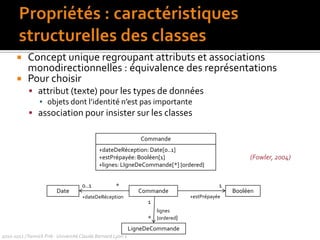

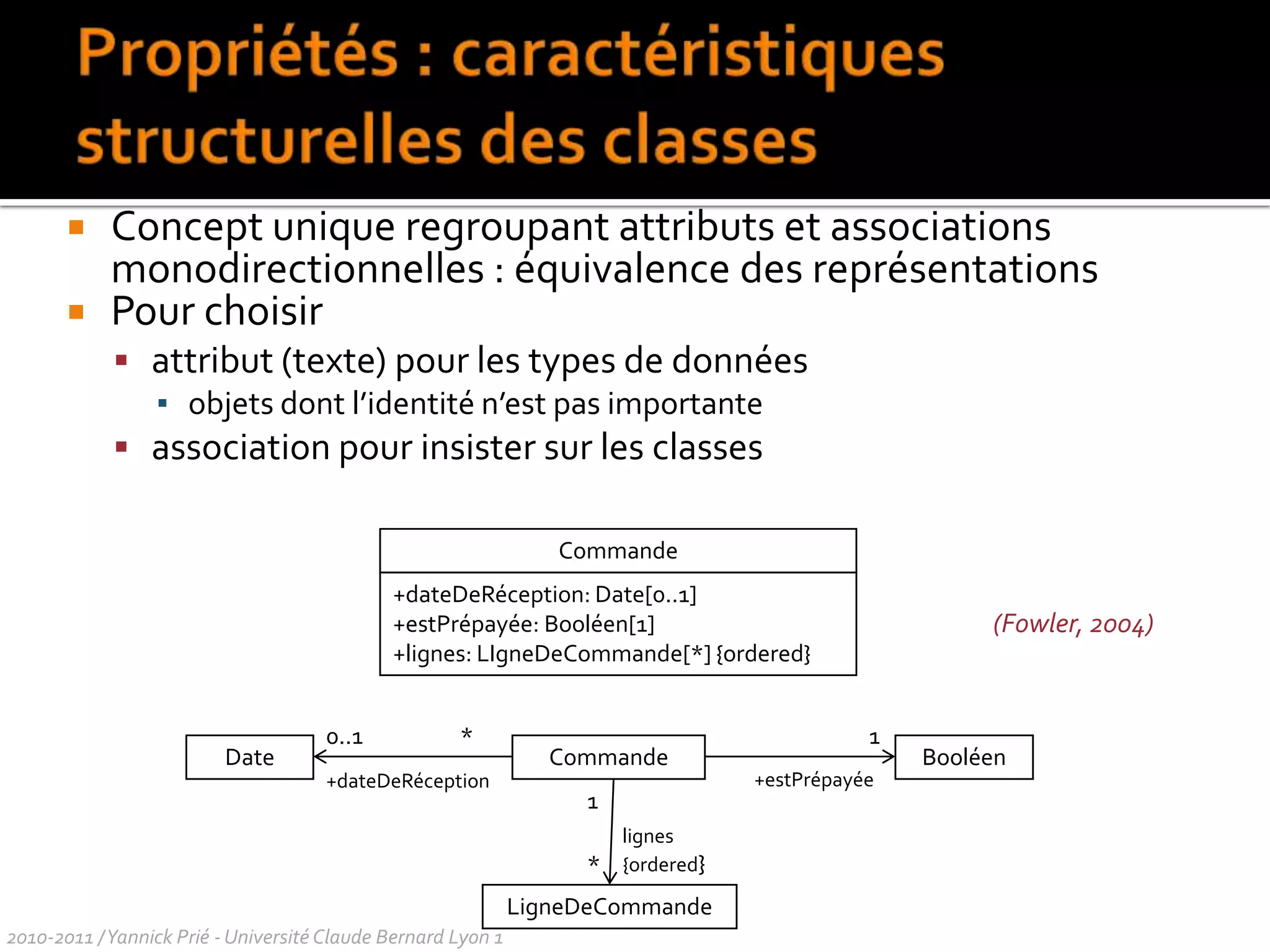

Propriétés : caractéristiques structurelles des classes  ,[object Object]
Pour choisir
attribut (texte) pour les types de données
objets dont l’identité n’est pas importante
association pour insister sur les classes2010-2011 / Yannick Prié - Université Claude Bernard Lyon 1  Commande +dateDeRéception: Date[0..1] +estPrépayée: Booléen[1] +lignes: LIgneDeCommande[*] {ordered} (Fowler, 2004) 0..1 * 1 Commande Booléen Date +estPrépayée +dateDeRéception 1 lignes{ordered} * LigneDeCommande

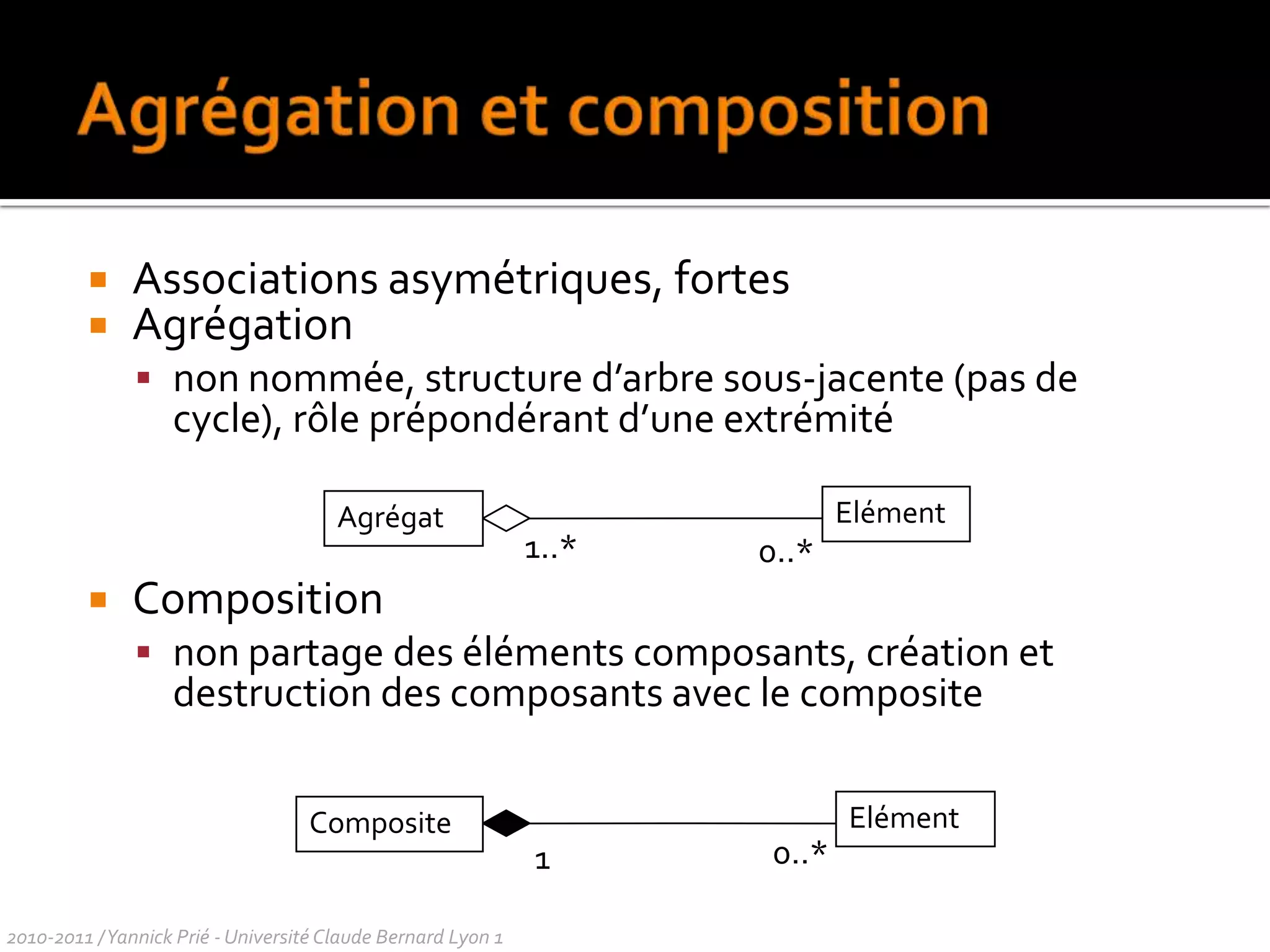

Agrégation et composition ,[object Object]
Agrégation
non nommée, structure d’arbre sous-jacente (pas de cycle), rôle prépondérant d’une extrémité
Composition
non partage des éléments composants, création et destruction des composants avec le composite 2010-2011 / Yannick Prié - Université Claude Bernard Lyon 1  Elément Agrégat 1..* 0..* Elément Composite 0..* 1

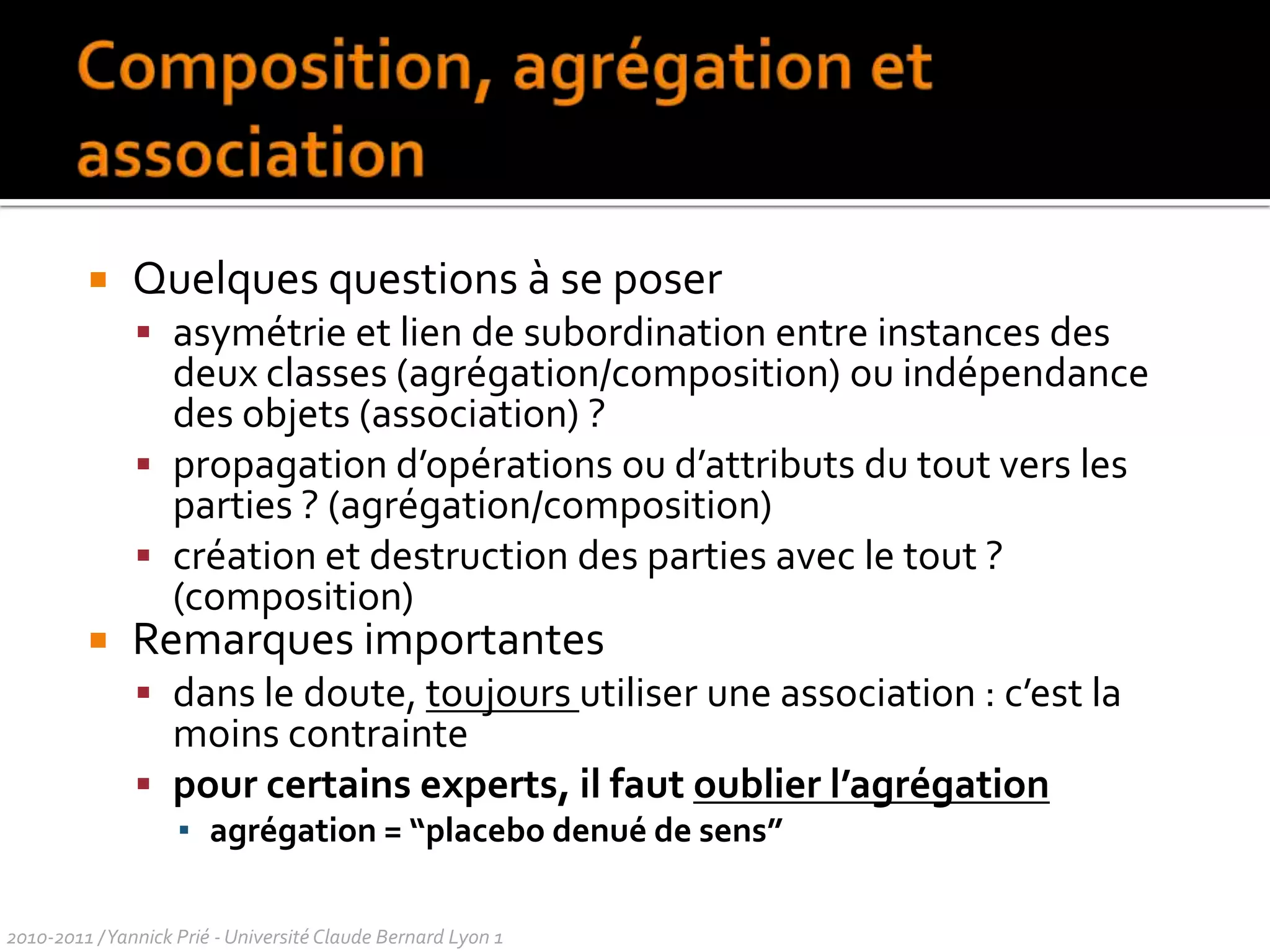

Composition, agrégation et association ,[object Object]
asymétrie et lien de subordination entre instances des deux classes (agrégation/composition) ouindépendance des objets (association) ?
propagation d’opérationsoud’attributs du tout vers les parties ? (agrégation/composition)
création et destruction des parties avec le tout ? (composition)
Remarquesimportantes

Contenu connexe

Tendances

Cours uml
Cours umlCours uml
Cours uml
zimamouche1

Cours d'Introduction à Uml
Cours d'Introduction à UmlCours d'Introduction à Uml
Cours d'Introduction à Uml
Christophe Vaudry

Chp4 - UML
Chp4 - UMLChp4 - UML
Chp4 - UML
Lilia Sfaxi

Uml
UmlUml
Uml
UmlUml
Tp3 - UML
Tp3 - UMLTp3 - UML
Tp3 - UML
Lilia Sfaxi

Igl cours 3 - introduction à uml
Igl   cours 3 - introduction à umlIgl   cours 3 - introduction à uml
Igl cours 3 - introduction à uml
Mohammed Amine Mostefai

Projet de recherche carrière
Projet de recherche carrièreProjet de recherche carrière
Projet de recherche carrièreizzyzero

Initiation à UML: Partie 1
Initiation à UML: Partie 1Initiation à UML: Partie 1
Initiation à UML: Partie 1DIALLO Boubacar

Chp6 - De UML vers C++
Chp6 - De UML vers C++Chp6 - De UML vers C++
Chp6 - De UML vers C++
Lilia Sfaxi

UML Part2- diagramme des uses cases_mansouri
UML Part2- diagramme des uses cases_mansouriUML Part2- diagramme des uses cases_mansouri
UML Part2- diagramme des uses cases_mansouri
Mansouri Khalifa

Projet carrières
Projet carrièresProjet carrières
Projet carrières
pa_3071


Tendances (19)

CM processus agile
CM processus agileCM processus agile
CM processus agile

Cours uml
Cours umlCours uml
Cours uml

Cours d'Introduction à Uml
Cours d'Introduction à UmlCours d'Introduction à Uml
Cours d'Introduction à Uml

7 diagramme de cas d'utilisation
7 diagramme de cas d'utilisation7 diagramme de cas d'utilisation
7 diagramme de cas d'utilisation

Chp4 - UML
Chp4 - UMLChp4 - UML
Chp4 - UML

Uml
UmlUml
Uml

Uml
UmlUml
Uml

Tp3 - UML
Tp3 - UMLTp3 - UML
Tp3 - UML

Igl cours 3 - introduction à uml
Igl   cours 3 - introduction à umlIgl   cours 3 - introduction à uml
Igl cours 3 - introduction à uml

Manuel uml-poweramc
Manuel uml-poweramcManuel uml-poweramc
Manuel uml-poweramc

Projet de recherche carrière
Projet de recherche carrièreProjet de recherche carrière
Projet de recherche carrière

Initiation à UML: Partie 1
Initiation à UML: Partie 1Initiation à UML: Partie 1
Initiation à UML: Partie 1

Chp6 - De UML vers C++
Chp6 - De UML vers C++Chp6 - De UML vers C++
Chp6 - De UML vers C++

CM rappels-objet
CM rappels-objetCM rappels-objet
CM rappels-objet

Carrières
CarrièresCarrières
Carrières

UML4
UML4UML4
UML4

UML Part2- diagramme des uses cases_mansouri
UML Part2- diagramme des uses cases_mansouriUML Part2- diagramme des uses cases_mansouri
UML Part2- diagramme des uses cases_mansouri

UML Diagrammes Statiques
UML Diagrammes StatiquesUML Diagrammes Statiques
UML Diagrammes Statiques

Projet carrières
Projet carrièresProjet carrières
Projet carrières


En vedette

Application web php5 html5 css3 bootstrap
Application web php5 html5 css3 bootstrapApplication web php5 html5 css3 bootstrap
Application web php5 html5 css3 bootstrap
Bassem ABCHA

Jquery Mobile vs Twitter Bootstrap
Jquery Mobile vs Twitter BootstrapJquery Mobile vs Twitter Bootstrap
Jquery Mobile vs Twitter Bootstrap
ODC Orange Developer Center

symfony: Un Framework Open-Source pour les Entreprises (Solutions Linux 2008)
symfony: Un Framework Open-Source pour les Entreprises (Solutions Linux 2008)symfony: Un Framework Open-Source pour les Entreprises (Solutions Linux 2008)
symfony: Un Framework Open-Source pour les Entreprises (Solutions Linux 2008)Fabien Potencier

Le cv "ideal"
Le cv "ideal"Le cv "ideal"
Le cv "ideal"
PoleDocumentation.fr

Mieux Développer en PHP avec Symfony
Mieux Développer en PHP avec SymfonyMieux Développer en PHP avec Symfony
Mieux Développer en PHP avec Symfony
Hugo Hamon

Ecole ESMA : Projet Fin de semestre - Application de gestion d'une école - Di...
Ecole ESMA : Projet Fin de semestre - Application de gestion d'une école - Di...Ecole ESMA : Projet Fin de semestre - Application de gestion d'une école - Di...
Ecole ESMA : Projet Fin de semestre - Application de gestion d'une école - Di...
Mehdi Hamime

CV et lettre de motivation: ce qui a changé en 2016
CV et lettre de motivation: ce qui a changé en 2016CV et lettre de motivation: ce qui a changé en 2016
CV et lettre de motivation: ce qui a changé en 2016
REALIZ

Twitter Bootstrap par Antoine Guédès et Cédric Dussart
Twitter Bootstrap par Antoine Guédès et Cédric DussartTwitter Bootstrap par Antoine Guédès et Cédric Dussart
Twitter Bootstrap par Antoine Guédès et Cédric Dussart
La FeWeb

ENIB 2015-2016 - CAI Web - S01E01- Côté navigateur 2/3 - HTML5, CSS3, Twitte...
ENIB 2015-2016 - CAI Web -  S01E01- Côté navigateur 2/3 - HTML5, CSS3, Twitte...ENIB 2015-2016 - CAI Web -  S01E01- Côté navigateur 2/3 - HTML5, CSS3, Twitte...
ENIB 2015-2016 - CAI Web - S01E01- Côté navigateur 2/3 - HTML5, CSS3, Twitte...
Horacio Gonzalez

2012 réunion suivi mai et juin maniwaki
2012 réunion suivi mai et juin maniwaki2012 réunion suivi mai et juin maniwaki
2012 réunion suivi mai et juin maniwakiEmilieCholette

Agosto DireccióN Nacional De EducacióN Gerencia De Seguimiento A La Calidad
Agosto DireccióN Nacional De EducacióN Gerencia De Seguimiento A La CalidadAgosto DireccióN Nacional De EducacióN Gerencia De Seguimiento A La Calidad
Agosto DireccióN Nacional De EducacióN Gerencia De Seguimiento A La Calidad
Adalberto

Julio Plan De Actividad Integradora. 3º Grado
Julio Plan De  Actividad Integradora. 3º GradoJulio Plan De  Actividad Integradora. 3º Grado
Julio Plan De Actividad Integradora. 3º GradoAdalberto

MaestríA Diversidadmtodo De W Ratke
MaestríA Diversidadmtodo De W RatkeMaestríA Diversidadmtodo De W Ratke
MaestríA Diversidadmtodo De W Ratke
Adalberto

25 De Junio Transferencia De Presupuesto Escolar
25 De Junio Transferencia De Presupuesto Escolar25 De Junio Transferencia De Presupuesto Escolar
25 De Junio Transferencia De Presupuesto Escolar
Adalberto

29 septembre 2015 | Transparence et relations avec vos prestataires : Maîtris...
29 septembre 2015 | Transparence et relations avec vos prestataires : Maîtris...29 septembre 2015 | Transparence et relations avec vos prestataires : Maîtris...
29 septembre 2015 | Transparence et relations avec vos prestataires : Maîtris...
Market iT

00 ProgramacióN Mensual
00 ProgramacióN Mensual00 ProgramacióN Mensual
00 ProgramacióN MensualAdalberto

Apoyo A La Asistencia Tecnica 0
Apoyo A La Asistencia Tecnica 0Apoyo A La Asistencia Tecnica 0
Apoyo A La Asistencia Tecnica 0
Adalberto


En vedette (20)

Application web php5 html5 css3 bootstrap
Application web php5 html5 css3 bootstrapApplication web php5 html5 css3 bootstrap
Application web php5 html5 css3 bootstrap

CM processus-unifie
CM processus-unifieCM processus-unifie
CM processus-unifie

Jquery Mobile vs Twitter Bootstrap
Jquery Mobile vs Twitter BootstrapJquery Mobile vs Twitter Bootstrap
Jquery Mobile vs Twitter Bootstrap

UML1
UML1UML1
UML1

symfony: Un Framework Open-Source pour les Entreprises (Solutions Linux 2008)
symfony: Un Framework Open-Source pour les Entreprises (Solutions Linux 2008)symfony: Un Framework Open-Source pour les Entreprises (Solutions Linux 2008)
symfony: Un Framework Open-Source pour les Entreprises (Solutions Linux 2008)

Le cv "ideal"
Le cv "ideal"Le cv "ideal"
Le cv "ideal"

Mieux Développer en PHP avec Symfony
Mieux Développer en PHP avec SymfonyMieux Développer en PHP avec Symfony
Mieux Développer en PHP avec Symfony

Ecole ESMA : Projet Fin de semestre - Application de gestion d'une école - Di...
Ecole ESMA : Projet Fin de semestre - Application de gestion d'une école - Di...Ecole ESMA : Projet Fin de semestre - Application de gestion d'une école - Di...
Ecole ESMA : Projet Fin de semestre - Application de gestion d'une école - Di...

CV et lettre de motivation: ce qui a changé en 2016
CV et lettre de motivation: ce qui a changé en 2016CV et lettre de motivation: ce qui a changé en 2016
CV et lettre de motivation: ce qui a changé en 2016

Twitter Bootstrap par Antoine Guédès et Cédric Dussart
Twitter Bootstrap par Antoine Guédès et Cédric DussartTwitter Bootstrap par Antoine Guédès et Cédric Dussart
Twitter Bootstrap par Antoine Guédès et Cédric Dussart

ENIB 2015-2016 - CAI Web - S01E01- Côté navigateur 2/3 - HTML5, CSS3, Twitte...
ENIB 2015-2016 - CAI Web -  S01E01- Côté navigateur 2/3 - HTML5, CSS3, Twitte...ENIB 2015-2016 - CAI Web -  S01E01- Côté navigateur 2/3 - HTML5, CSS3, Twitte...
ENIB 2015-2016 - CAI Web - S01E01- Côté navigateur 2/3 - HTML5, CSS3, Twitte...

Fo03 valerie wenger_fr
Fo03 valerie wenger_frFo03 valerie wenger_fr
Fo03 valerie wenger_fr

2012 réunion suivi mai et juin maniwaki
2012 réunion suivi mai et juin maniwaki2012 réunion suivi mai et juin maniwaki
2012 réunion suivi mai et juin maniwaki

Agosto DireccióN Nacional De EducacióN Gerencia De Seguimiento A La Calidad
Agosto DireccióN Nacional De EducacióN Gerencia De Seguimiento A La CalidadAgosto DireccióN Nacional De EducacióN Gerencia De Seguimiento A La Calidad
Agosto DireccióN Nacional De EducacióN Gerencia De Seguimiento A La Calidad

Julio Plan De Actividad Integradora. 3º Grado
Julio Plan De  Actividad Integradora. 3º GradoJulio Plan De  Actividad Integradora. 3º Grado
Julio Plan De Actividad Integradora. 3º Grado

MaestríA Diversidadmtodo De W Ratke
MaestríA Diversidadmtodo De W RatkeMaestríA Diversidadmtodo De W Ratke
MaestríA Diversidadmtodo De W Ratke

25 De Junio Transferencia De Presupuesto Escolar
25 De Junio Transferencia De Presupuesto Escolar25 De Junio Transferencia De Presupuesto Escolar
25 De Junio Transferencia De Presupuesto Escolar

29 septembre 2015 | Transparence et relations avec vos prestataires : Maîtris...
29 septembre 2015 | Transparence et relations avec vos prestataires : Maîtris...29 septembre 2015 | Transparence et relations avec vos prestataires : Maîtris...
29 septembre 2015 | Transparence et relations avec vos prestataires : Maîtris...

00 ProgramacióN Mensual
00 ProgramacióN Mensual00 ProgramacióN Mensual
00 ProgramacióN Mensual

Apoyo A La Asistencia Tecnica 0
Apoyo A La Asistencia Tecnica 0Apoyo A La Asistencia Tecnica 0
Apoyo A La Asistencia Tecnica 0


Similaire à CM uml-diag-statiques

cours2diagStatiq.pdf
cours2diagStatiq.pdfcours2diagStatiq.pdf
cours2diagStatiq.pdf
torrenttorrent

Uml: Diagrammes de classes -- Concepts avances --- 27
Uml: Diagrammes de classes -- Concepts avances --- 27Uml: Diagrammes de classes -- Concepts avances --- 27
Uml: Diagrammes de classes -- Concepts avances --- 27
megaplanet20

556ef78d93c3b
556ef78d93c3b556ef78d93c3b
556ef78d93c3b
zineb taki

Cours de C++, en français, 2002 - Cours 1.1
Cours de C++, en français, 2002 - Cours 1.1Cours de C++, en français, 2002 - Cours 1.1
Cours de C++, en français, 2002 - Cours 1.1
Laurent BUNIET

Plasticitérecherche2015 2
Plasticitérecherche2015 2Plasticitérecherche2015 2
Plasticitérecherche2015 2
Atelier IHM Polytech Nice Sophia

Modélisation avec UML
Modélisation avec UMLModélisation avec UML
Modélisation avec UML
ECAM Brussels Engineering School

Java cours n° 2 - classe-objet-constructeur
Java   cours n° 2 - classe-objet-constructeurJava   cours n° 2 - classe-objet-constructeur
Java cours n° 2 - classe-objet-constructeur
Abdelwahab Naji

Partie 8: Objets et Classes — Programmation orientée objet en C++
Partie 8: Objets et Classes — Programmation orientée objet en C++Partie 8: Objets et Classes — Programmation orientée objet en C++
Partie 8: Objets et Classes — Programmation orientée objet en C++
Fabio Hernandez

Cours2 uml usecase
Cours2 uml usecaseCours2 uml usecase
Cours2 uml usecasevangogue

Support de cours Conception orientée objets - partie 1.pdf
Support de cours Conception orientée objets - partie 1.pdfSupport de cours Conception orientée objets - partie 1.pdf
Support de cours Conception orientée objets - partie 1.pdf
YasushiTsubakik

UML Part 4- diagrammres de classes et d'objets mansouri
UML Part 4- diagrammres de classes et d'objets mansouriUML Part 4- diagrammres de classes et d'objets mansouri
UML Part 4- diagrammres de classes et d'objets mansouri
Mansouri Khalifa

COURS UML INFORMATQIUE TELECOM2 2007.pdf
COURS UML INFORMATQIUE TELECOM2 2007.pdfCOURS UML INFORMATQIUE TELECOM2 2007.pdf
COURS UML INFORMATQIUE TELECOM2 2007.pdf
ssuserbd075f

Intro ihm
Intro ihmIntro ihm
Cours chapitre2 2012
Cours chapitre2 2012Cours chapitre2 2012
Cours chapitre2 2012
Yves Caseau

Diagramme de classes
Diagramme de classesDiagramme de classes
Diagramme de classes
sarah Benmerzouk

1 intro-use case
1 intro-use case1 intro-use case
1 intro-use case
tendelcallaghan

UML
UMLUML
UML
UMLUML

Similaire à CM uml-diag-statiques (20)

cours2diagStatiq.pdf
cours2diagStatiq.pdfcours2diagStatiq.pdf
cours2diagStatiq.pdf

Uml: Diagrammes de classes -- Concepts avances --- 27
Uml: Diagrammes de classes -- Concepts avances --- 27Uml: Diagrammes de classes -- Concepts avances --- 27
Uml: Diagrammes de classes -- Concepts avances --- 27

556ef78d93c3b
556ef78d93c3b556ef78d93c3b
556ef78d93c3b

Masque
MasqueMasque
Masque

Cours de C++, en français, 2002 - Cours 1.1
Cours de C++, en français, 2002 - Cours 1.1Cours de C++, en français, 2002 - Cours 1.1
Cours de C++, en français, 2002 - Cours 1.1

Plasticitérecherche2015 2
Plasticitérecherche2015 2Plasticitérecherche2015 2
Plasticitérecherche2015 2

Modélisation avec UML
Modélisation avec UMLModélisation avec UML
Modélisation avec UML

Java cours n° 2 - classe-objet-constructeur
Java   cours n° 2 - classe-objet-constructeurJava   cours n° 2 - classe-objet-constructeur
Java cours n° 2 - classe-objet-constructeur

Partie 8: Objets et Classes — Programmation orientée objet en C++
Partie 8: Objets et Classes — Programmation orientée objet en C++Partie 8: Objets et Classes — Programmation orientée objet en C++
Partie 8: Objets et Classes — Programmation orientée objet en C++

Cours2 uml usecase
Cours2 uml usecaseCours2 uml usecase
Cours2 uml usecase

Support de cours Conception orientée objets - partie 1.pdf
Support de cours Conception orientée objets - partie 1.pdfSupport de cours Conception orientée objets - partie 1.pdf
Support de cours Conception orientée objets - partie 1.pdf

Generateur de code java (GenJAVA)
Generateur de code java (GenJAVA)Generateur de code java (GenJAVA)
Generateur de code java (GenJAVA)

UML Part 4- diagrammres de classes et d'objets mansouri
UML Part 4- diagrammres de classes et d'objets mansouriUML Part 4- diagrammres de classes et d'objets mansouri
UML Part 4- diagrammres de classes et d'objets mansouri

COURS UML INFORMATQIUE TELECOM2 2007.pdf
COURS UML INFORMATQIUE TELECOM2 2007.pdfCOURS UML INFORMATQIUE TELECOM2 2007.pdf
COURS UML INFORMATQIUE TELECOM2 2007.pdf

Intro ihm
Intro ihmIntro ihm
Intro ihm

Cours chapitre2 2012
Cours chapitre2 2012Cours chapitre2 2012
Cours chapitre2 2012

Diagramme de classes
Diagramme de classesDiagramme de classes
Diagramme de classes

1 intro-use case
1 intro-use case1 intro-use case
1 intro-use case

UML
UMLUML
UML

UML
UMLUML
UML


Plus de Yannick Prié (Enseignement)

Tools and Methodology for Research: Being a Researcher
Tools and Methodology for Research: Being a ResearcherTools and Methodology for Research: Being a Researcher
Tools and Methodology for Research: Being a Researcher
Yannick Prié (Enseignement)

Tools and Methodology for Research: Future of Science
Tools and Methodology for Research: Future of ScienceTools and Methodology for Research: Future of Science
Tools and Methodology for Research: Future of Science
Yannick Prié (Enseignement)

Tools and Methodology for Research: Research Landscape
Tools and Methodology for Research: Research LandscapeTools and Methodology for Research: Research Landscape
Tools and Methodology for Research: Research Landscape
Yannick Prié (Enseignement)

Tools and Methodology for Research: Writing Scientific Material
Tools and Methodology for Research: Writing Scientific MaterialTools and Methodology for Research: Writing Scientific Material
Tools and Methodology for Research: Writing Scientific Material
Yannick Prié (Enseignement)

Tools and Methodology for Research: Article Reading
Tools and Methodology for Research: Article ReadingTools and Methodology for Research: Article Reading
Tools and Methodology for Research: Article Reading
Yannick Prié (Enseignement)

Tools and Methodology for Research: Scientific Publishing
Tools and Methodology for Research: Scientific PublishingTools and Methodology for Research: Scientific Publishing
Tools and Methodology for Research: Scientific Publishing
Yannick Prié (Enseignement)

Tools and Methodology for Research: Knowledge Production
Tools and Methodology for Research: Knowledge ProductionTools and Methodology for Research: Knowledge Production
Tools and Methodology for Research: Knowledge Production
Yannick Prié (Enseignement)

Tools and Methodology for Research: Introduction
Tools and Methodology for Research: Introduction Tools and Methodology for Research: Introduction
Tools and Methodology for Research: Introduction
Yannick Prié (Enseignement)


Plus de Yannick Prié (Enseignement) (9)

Tools and Methodology for Research: Being a Researcher
Tools and Methodology for Research: Being a ResearcherTools and Methodology for Research: Being a Researcher
Tools and Methodology for Research: Being a Researcher

Tools and Methodology for Research: Future of Science
Tools and Methodology for Research: Future of ScienceTools and Methodology for Research: Future of Science
Tools and Methodology for Research: Future of Science

Tools and Methodology for Research: Research Landscape
Tools and Methodology for Research: Research LandscapeTools and Methodology for Research: Research Landscape
Tools and Methodology for Research: Research Landscape

Tools and Methodology for Research: Writing Scientific Material
Tools and Methodology for Research: Writing Scientific MaterialTools and Methodology for Research: Writing Scientific Material
Tools and Methodology for Research: Writing Scientific Material

Tools and Methodology for Research: Article Reading
Tools and Methodology for Research: Article ReadingTools and Methodology for Research: Article Reading
Tools and Methodology for Research: Article Reading

Tools and Methodology for Research: Scientific Publishing
Tools and Methodology for Research: Scientific PublishingTools and Methodology for Research: Scientific Publishing
Tools and Methodology for Research: Scientific Publishing

Tools and Methodology for Research: Knowledge Production
Tools and Methodology for Research: Knowledge ProductionTools and Methodology for Research: Knowledge Production
Tools and Methodology for Research: Knowledge Production

Tools and Methodology for Research: Introduction
Tools and Methodology for Research: Introduction Tools and Methodology for Research: Introduction
Tools and Methodology for Research: Introduction

CM CSI
CM CSICM CSI
CM CSI


Dernier

Textes de famille concernant les guerres V2.pdf
Textes de famille concernant les guerres V2.pdfTextes de famille concernant les guerres V2.pdf
Textes de famille concernant les guerres V2.pdf
Michel Bruley

Bibliothèque de L'Union - Bilan de l'année 2023
Bibliothèque de L'Union - Bilan de l'année 2023Bibliothèque de L'Union - Bilan de l'année 2023
Bibliothèque de L'Union - Bilan de l'année 2023
Bibliothèque de L'Union

Newsletter SPW Agriculture en province du Luxembourg du 12-06-24
Newsletter SPW Agriculture en province du Luxembourg du 12-06-24Newsletter SPW Agriculture en province du Luxembourg du 12-06-24
Newsletter SPW Agriculture en province du Luxembourg du 12-06-24
BenotGeorges3

Formation M2i - Onboarding réussi - les clés pour intégrer efficacement vos n...
Formation M2i - Onboarding réussi - les clés pour intégrer efficacement vos n...Formation M2i - Onboarding réussi - les clés pour intégrer efficacement vos n...
Formation M2i - Onboarding réussi - les clés pour intégrer efficacement vos n...
M2i Formation

Iris van Herpen. pptx
Iris         van         Herpen.      pptxIris         van         Herpen.      pptx
Iris van Herpen. pptx
Txaruka

Veille Audocdi 90 - mois de juin 2024.pdf
Veille Audocdi 90 - mois de juin 2024.pdfVeille Audocdi 90 - mois de juin 2024.pdf
Veille Audocdi 90 - mois de juin 2024.pdf
frizzole

Iris van Herpen. pptx
Iris         van        Herpen.      pptxIris         van        Herpen.      pptx
Iris van Herpen. pptx
Txaruka


Dernier (7)

Textes de famille concernant les guerres V2.pdf
Textes de famille concernant les guerres V2.pdfTextes de famille concernant les guerres V2.pdf
Textes de famille concernant les guerres V2.pdf

Bibliothèque de L'Union - Bilan de l'année 2023
Bibliothèque de L'Union - Bilan de l'année 2023Bibliothèque de L'Union - Bilan de l'année 2023
Bibliothèque de L'Union - Bilan de l'année 2023

Newsletter SPW Agriculture en province du Luxembourg du 12-06-24
Newsletter SPW Agriculture en province du Luxembourg du 12-06-24Newsletter SPW Agriculture en province du Luxembourg du 12-06-24
Newsletter SPW Agriculture en province du Luxembourg du 12-06-24

Formation M2i - Onboarding réussi - les clés pour intégrer efficacement vos n...
Formation M2i - Onboarding réussi - les clés pour intégrer efficacement vos n...Formation M2i - Onboarding réussi - les clés pour intégrer efficacement vos n...
Formation M2i - Onboarding réussi - les clés pour intégrer efficacement vos n...

Iris van Herpen. pptx
Iris         van         Herpen.      pptxIris         van         Herpen.      pptx
Iris van Herpen. pptx

Veille Audocdi 90 - mois de juin 2024.pdf
Veille Audocdi 90 - mois de juin 2024.pdfVeille Audocdi 90 - mois de juin 2024.pdf
Veille Audocdi 90 - mois de juin 2024.pdf

Iris van Herpen. pptx
Iris         van        Herpen.      pptxIris         van        Herpen.      pptx
Iris van Herpen. pptx


CM uml-diag-statiques

  • 1. UML – UnifiedModelingLanguage2/4 : diagrammes statiques Yannick Prié Département Informatique – Faculté des Sciences et Technologies Université Claude Bernard Lyon 1 2011-2012
  • 2. Objectifs de ce cours Apprendre la syntaxe et la sémantique des diagrammes statiques les plus importants Améliorer au passage la compréhension de différents principes objets 2010-2011 / Yannick Prié - Université Claude Bernard Lyon 1
  • 3. Plan Diagrammes de classes Diagrammes d’objets Diagrammes de paquetages Diagrammes de composants Diagrammes de déploiement 2010-2011 / Yannick Prié - Université Claude Bernard Lyon 1
  • 4. Diagrammes de classes : présentation générale Diagrammes fondamentaux les plus connus, les plus utilisés Présentent la vue statique du système représentation de la structure et des déclarations comportementales classes, relations, contraintes, commentaires… Permettent de modéliser plusieurs niveaux conceptuel (domaine, analyse) implémentation (code) 2010-2011 / Yannick Prié - Université Claude Bernard Lyon 1
  • 5.
  • 6. structure / comportement / relations / sémantiquecommuns
  • 8. rectangle à trois compartiments
  • 9. nom
  • 12. plus ou moins de détails suivant les besoins
  • 13. Nom : singulier, majuscule (en général)
  • 14. ex. : Fichier, Client, Compte, ChatNomDeClasse attribut 1 attribut 2 opération 1 opération 2 AutreClasse 2010-2011 / Yannick Prié - Université Claude Bernard Lyon 1
  • 15. Relations entre classes/ liens entre objets Association les instances des classes sont liées possibilité de communication entre objets relation forte : composition Généralisation/spécialisation les instances de la sous-classe sont des instances de la super-classe (niveau conceptuel) héritage (niveau implémentation) Dépendance la modification d’une classe peut avoir des conséquences sur une autre Réalisation une classe réalise une interface 2010-2011 / Yannick Prié - Université Claude Bernard Lyon 1
  • 16. Un exemple Elément de réseau 2010-2011 / Yannick Prié - Université Claude Bernard Lyon 1
  • 17. Utilisation des diagrammes de classes Expression des besoins modélisation du domaine Conception spécification : gros grain Construction implémentation : précis rétro-ingénierie Les diagrammes de classes permettent de représenter toute modélisation en classes, que ce soit des classes implémentées en machine ou non On peut modéliser n’importe quel domaine avec des classes 2010-2011 / Yannick Prié - Université Claude Bernard Lyon 1
  • 18. Petit exercice Dessiner un diagramme de classe du domaine avec les classes suivantes étudiant enseignant cours salle de classe 2010-2011 / Yannick Prié - Université Claude Bernard Lyon 1
  • 19.
  • 20. /nom : attribut dérivé (calculé)
  • 21. souligné : attribut statique (de classe)
  • 22. {frozen} : disparu de UML2 ; à utiliser quand-même2010-2011 / Yannick Prié - Université Claude Bernard Lyon 1
  • 23.
  • 24. couleur : enum {gris, noir}
  • 25. marque : chaine
  • 26. télétexte : booléen = vrai
  • 27. chaines [5…*] : canal {ordered}
  • 28. enceintes[2..6] : haut-parleur
  • 29. type : typeTV {frozen}
  • 30. volume : parallépipède = (600,650,500)valeur_x() : réel valeur_y() : réel longueur() : réel 2010-2011 / Yannick Prié - Université Claude Bernard Lyon 1
  • 31. Opérations de classes visibilité nom (liste de paramètres) : type-retour {propriétés} argument ::= direction nom : type = valeur-défaut public + privé - protégé # paquetage~ asbtractquery… in | out | inout Remarques notation : opération abstraite / opération statique opérations = comportement d’une classe, trouvées en examinant les diagrammes d’interaction méthode = implémentation d’une opération dont elle spécifie l’algorithme ou la procédure associée pré et post-conditions, description du contenu : commentaires + OCL 2010-2011 / Yannick Prié - Université Claude Bernard Lyon 1
  • 32. Opérations : exemple « visuel » Fenêtre « precondition » p1 != p2 … « constructor » +Fenêtre(p1:Point, p2:Point) … +surface() : Réel {query} … « update » #couleur(in newcolor : color = ‘J’) … « method »  public int surface() { return … } Renvoie | x2 –x1 | * | y2 – y1 | 2010-2011 / Yannick Prié - Université Claude Bernard Lyon 1
  • 33. « Visuel » Fenêtre { abstract,auteur = yp, statut = testé } +forme : zone = [100,100] #visibilité : booléen = faux +forme_défaut : rectangle -xptr : Xwindow « Visuel »   Fenêtre +afficher() +masquer() +créer -attachXWindow(xwin : Xwindow) forme : zone visibilité : booléen afficher() masquer() Autres exemples de classes « enumeration »Couleur rougeblanc bleu Contrôleur d’entrée -- gère les événements en entrée Responsabilités s’afficherse masquer Fenêtre Responsabilités de la classe 2010-2011 / Yannick Prié - Université Claude Bernard Lyon 1
  • 34. Associations nom association  x..y x..y Classe 1 Classe 2 rôle 1 rôle 2 Nom : forme verbale, sens de lecture avec flèche Rôles : forme nominale, identification extrémité association Multiplicité : 1, 0..1, 0..*, 1..*, n..m Mots-clés : set, ordered set (uniques) ; bag, list (doublons)  actionnaire * * 1..* * Entreprise Personne employeur employé  travaille pour Services Industrielle Les associations ont une durée de vie, sont indépendantes les unes des autres, sont héritées, comme les attributs 2010-2011 / Yannick Prié - Université Claude Bernard Lyon 1
  • 35. Associations : exemple Association réflexive  travaille pour Société nom Personne nom 0..* 1..* patron 0..1 employeur employé {ordered, set} dirige  * emploie  employés Représentation d’une collection 2010-2011 / Yannick Prié - Université Claude Bernard Lyon 1

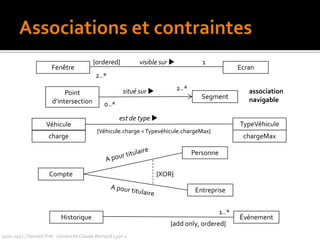

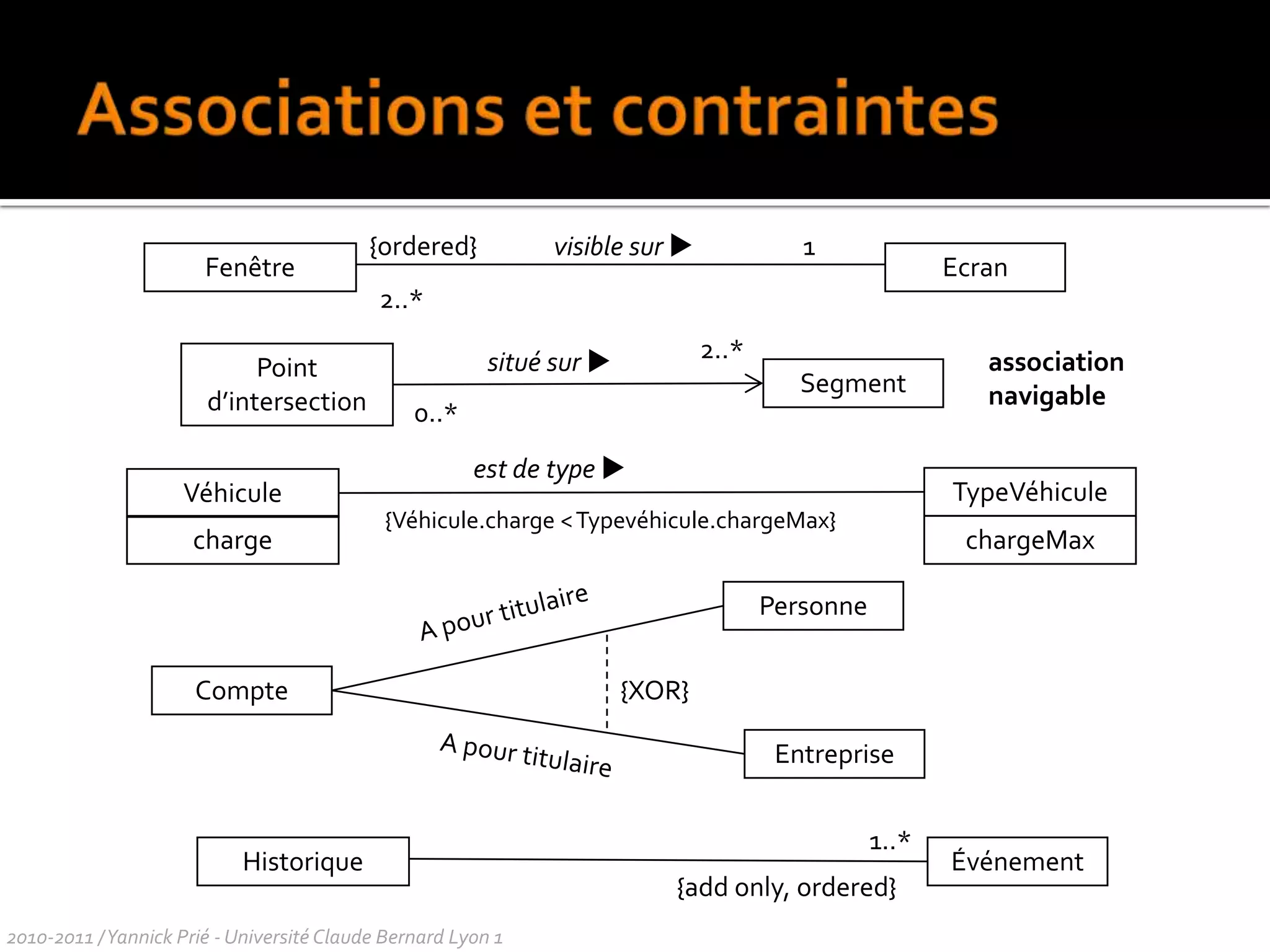

  • 36.
  • 37. ne peutrecevoir de messages sinon
  • 38. liens plus oumoins permanents : voir “Visibilités”
  • 40. nombred’instancesd’uneclasse en relation avec une instance d’uneautreclasse
  • 45. restriction de la navigation àune direction2010-2011 / Yannick Prié - Université Claude Bernard Lyon 1 =
  • 46. 2010-2011 / Yannick Prié - Université Claude Bernard Lyon 1 Personne A pour titulaire Compte {XOR} Entreprise A pour titulaire Associations et contraintes visible sur  1 {ordered} Fenêtre Ecran 2..* 2..* situé sur  association navigable Point d’intersection Segment 0..* est de type  TypeVéhicule Véhicule {Véhicule.charge < Typevéhicule.chargeMax} charge chargeMax 1..* Historique Événement {add only, ordered}
  • 47.
  • 49. attribut (texte) pour les types de données
  • 50. objets dont l’identité n’est pas importante
  • 51. association pour insister sur les classes2010-2011 / Yannick Prié - Université Claude Bernard Lyon 1 Commande +dateDeRéception: Date[0..1] +estPrépayée: Booléen[1] +lignes: LIgneDeCommande[*] {ordered} (Fowler, 2004) 0..1 * 1 Commande Booléen Date +estPrépayée +dateDeRéception 1 lignes{ordered} * LigneDeCommande
  • 52.
  • 54. non nommée, structure d’arbre sous-jacente (pas de cycle), rôle prépondérant d’une extrémité
  • 56. non partage des éléments composants, création et destruction des composants avec le composite 2010-2011 / Yannick Prié - Université Claude Bernard Lyon 1 Elément Agrégat 1..* 0..* Elément Composite 0..* 1
  • 57.
  • 58. asymétrie et lien de subordination entre instances des deux classes (agrégation/composition) ouindépendance des objets (association) ?
  • 59. propagation d’opérationsoud’attributs du tout vers les parties ? (agrégation/composition)
  • 60. création et destruction des parties avec le tout ? (composition)
  • 62. dans le doute, toujoursutiliserune association : c’est la moinscontrainte
  • 63. pour certains experts, ilfautoublierl’agrégation
  • 64. agrégation = “placebo denué de sens”2010-2011 / Yannick Prié - Université Claude Bernard Lyon 1
  • 65.
  • 66. Quelques indices pour l’utilisation
  • 67. un attribut est lié à une association

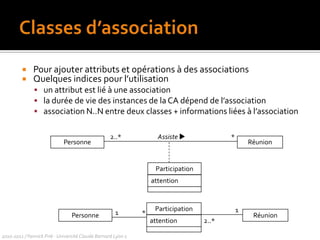

  • 68. la durée de vie des instances de la CA dépend de l’association

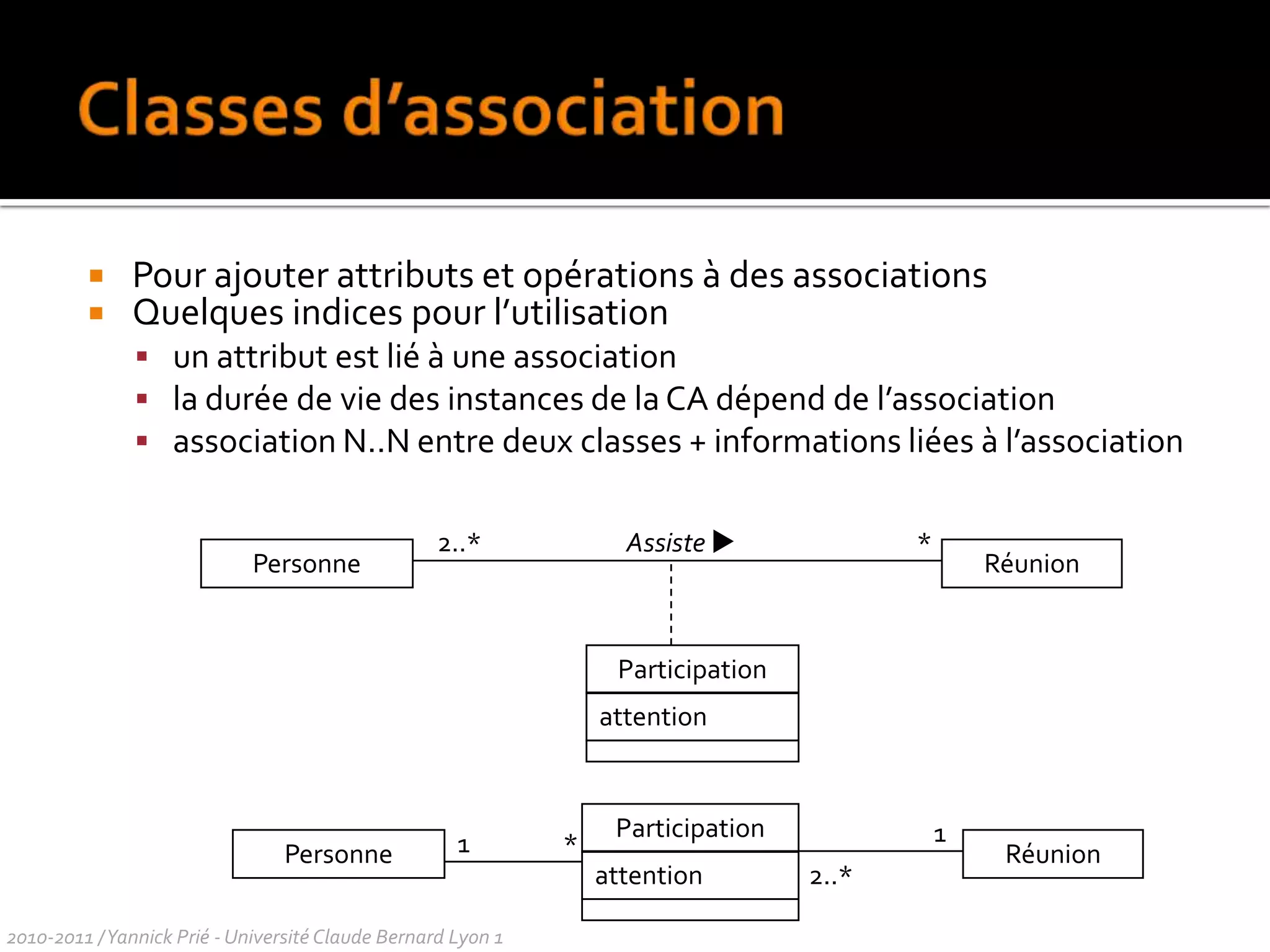

  • 69. association N..N entre deux classes + informations liées à l’association2010-2011 / Yannick Prié - Université Claude Bernard Lyon 1 Réalise  * Assiste  * 2..* Personne Réunion Participation attention Participation 1 1 * Personne Réunion attention 2..*

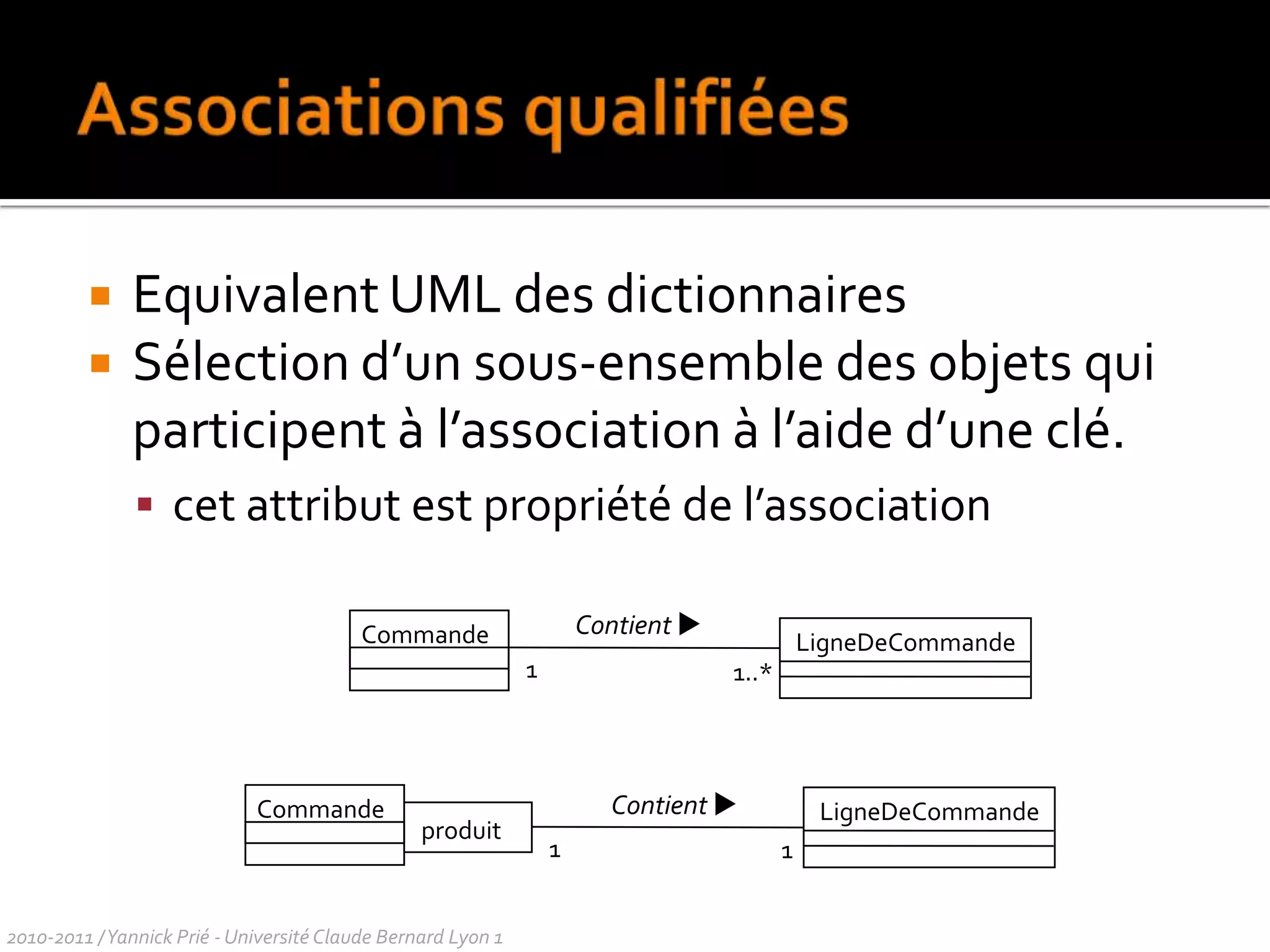

  • 70. Commande LigneDeCommande produit 1 Associations qualifiées Equivalent UML des dictionnaires Sélection d’un sous-ensemble des objets qui participent à l’association à l’aide d’une clé. cet attribut est propriété de l’association 2010-2011 / Yannick Prié - Université Claude Bernard Lyon 1 Contient  Commande LigneDeCommande 1 1..* Contient  1
  • 71.

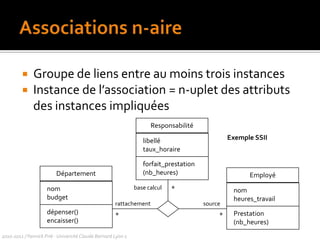

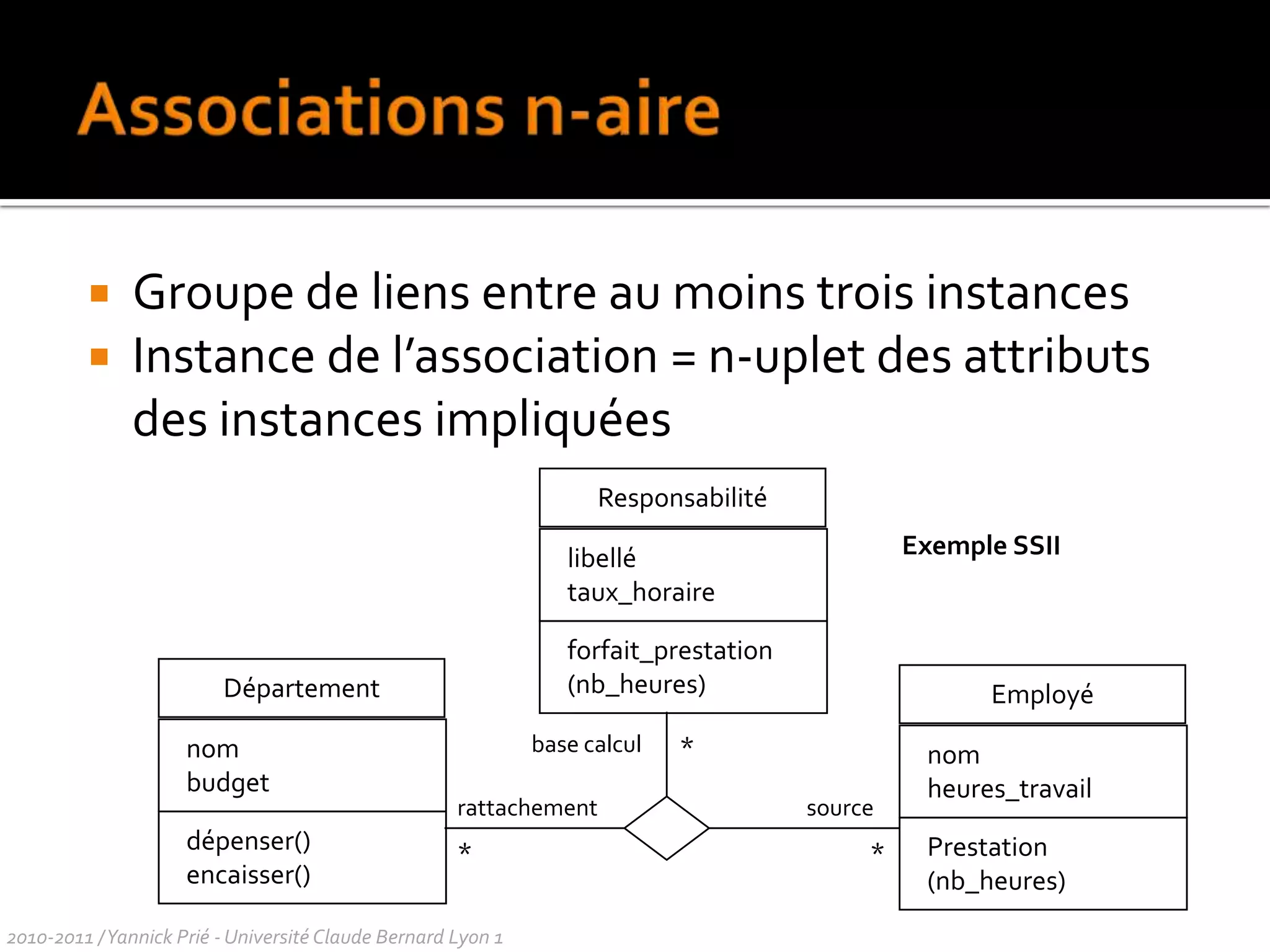

  • 72. Instance de l’association = n-uplet des attributs des instances impliquéesResponsabilité Exemple SSII libellé taux_horaire forfait_prestation (nb_heures) Département Employé nom budget * base calcul nom heures_travail rattachement source dépenser() encaisser() Prestation (nb_heures) * * Associations n-aire 2010-2011 / Yannick Prié - Université Claude Bernard Lyon 1
  • 73.

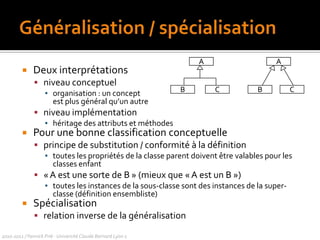

  • 75. organisation : un concept est plus général qu’un autre
  • 77. héritage des attributs et méthodes
  • 78. Pour une bonne classification conceptuelle
  • 79. principe de substitution / conformité à la définition
  • 80. toutes les propriétés de la classe parent doiventêtrevalables pour les classes enfant
  • 81. « A est une sorte de B » (mieux que « A est un B »)

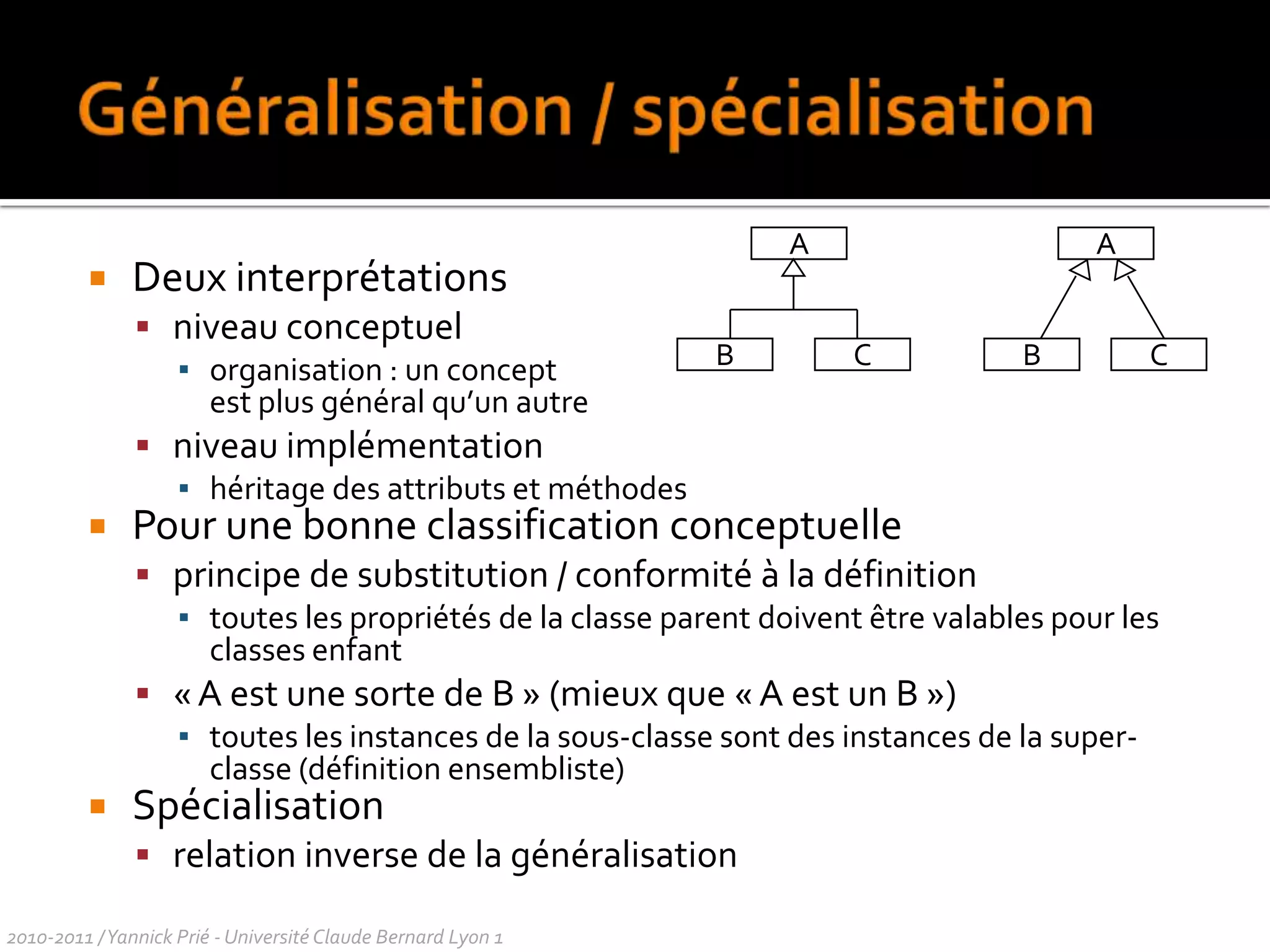

  • 82. toutes les instances de la sous-classe sont des instances de la super-classe (définition ensembliste)
  • 84. relation inverse de la généralisation2010-2011 / Yannick Prié - Université Claude Bernard Lyon 1 A A B C B C

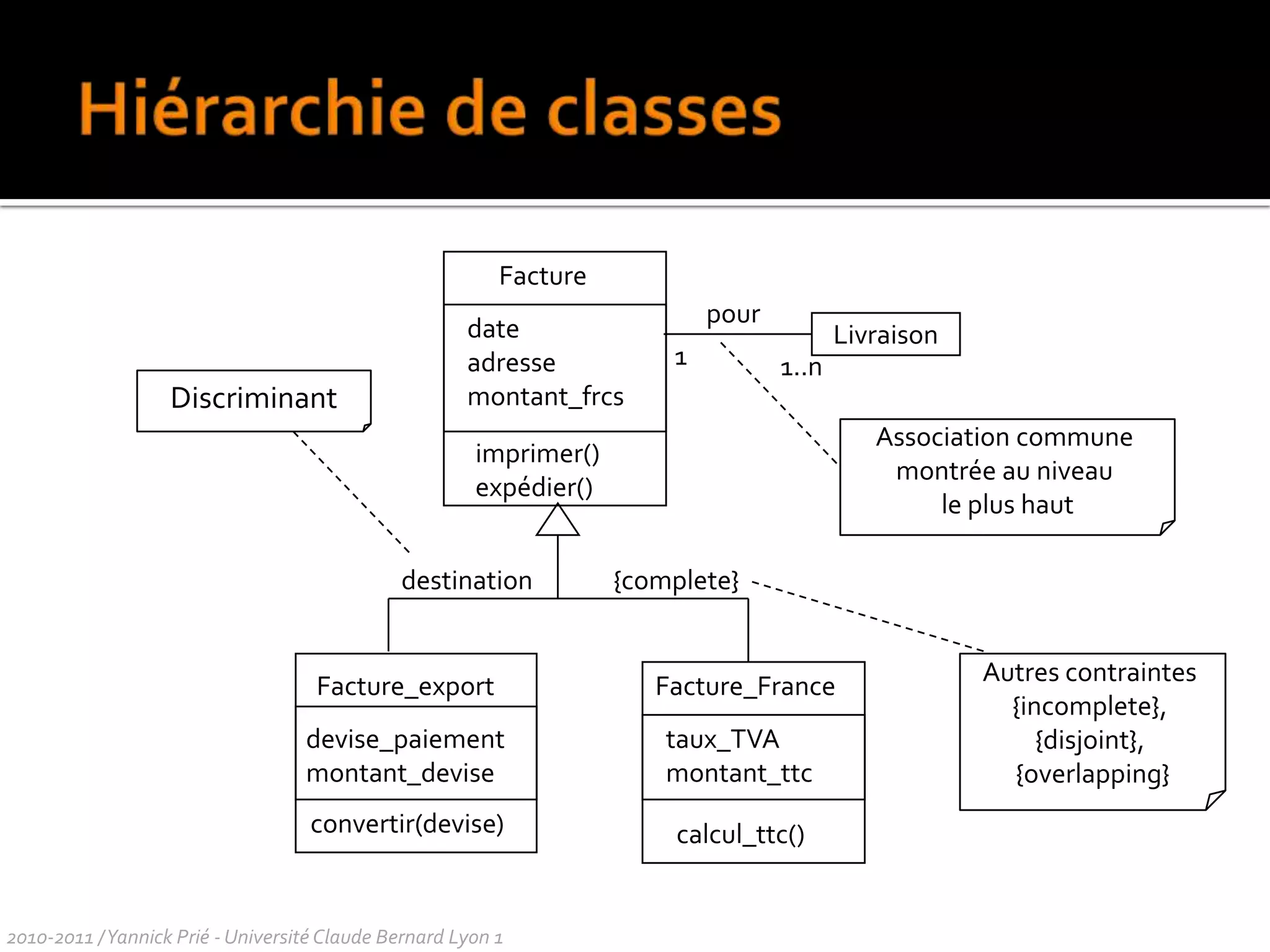

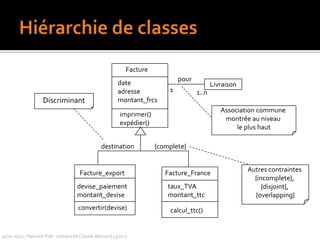

  • 85. Hiérarchie de classes Facture pour date adresse montant_frcs Livraison 1 1..n Discriminant Association commune montrée au niveau le plus haut imprimer() expédier() {complete} destination Facture_export Facture_France devise_paiement montant_devise taux_TVA montant_ttc convertir(devise) calcul_ttc() 2010-2011 / Yannick Prié - Université Claude Bernard Lyon 1 Autres contraintes {incomplete}, {disjoint}, {overlapping}
  • 86.
  • 87. la sous-classe a des attributs et/ou des associations supplémentaires pertinents

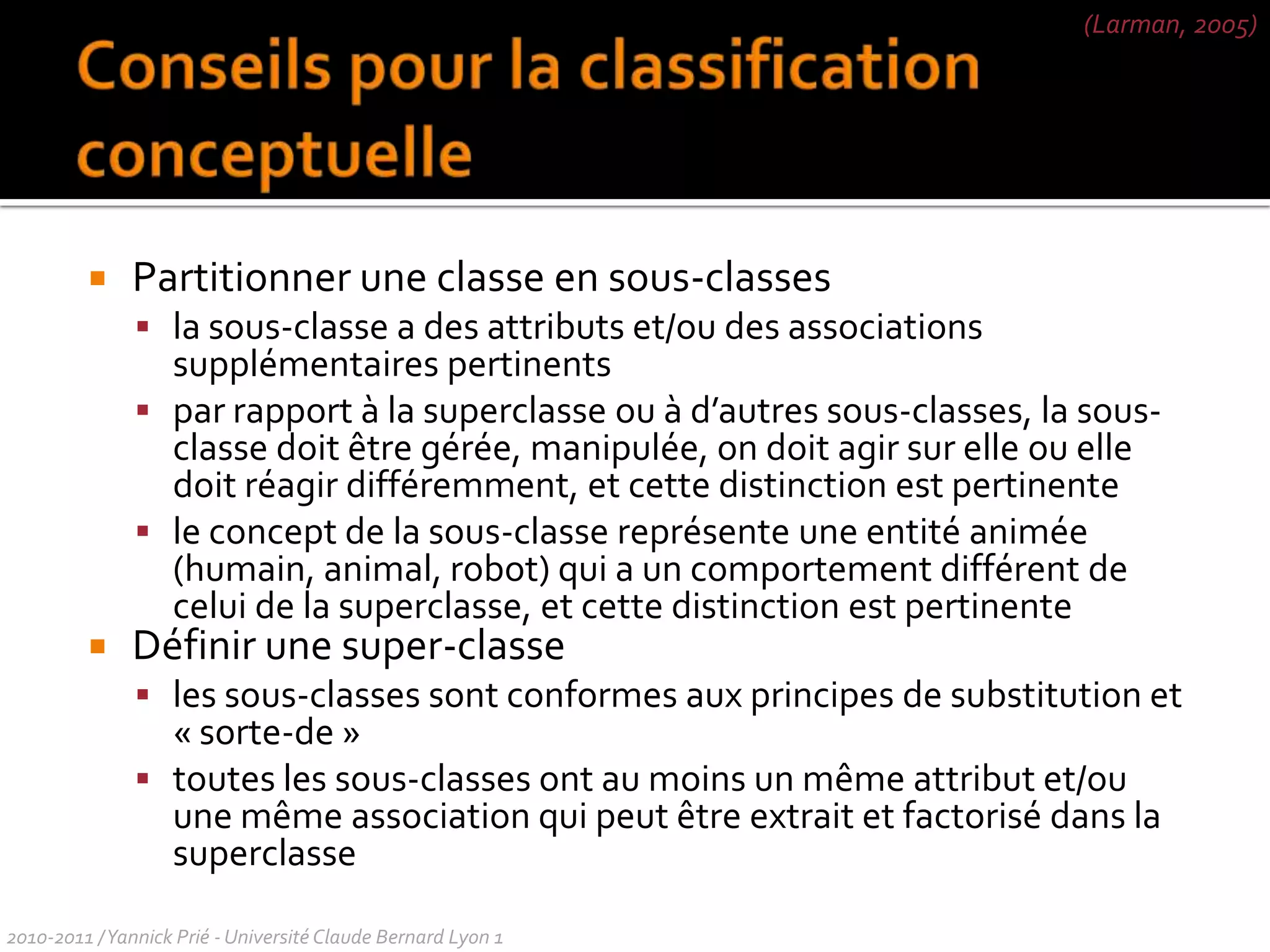

  • 88. par rapport à la superclasse ou à d’autres sous-classes, la sous-classe doit être gérée, manipulée, on doit agir sur elle ou elle doit réagir différemment, et cette distinction est pertinente
  • 89. le concept de la sous-classe représente une entité animée (humain, animal, robot) qui a un comportement différent de celui de la superclasse, et cette distinction est pertinente
  • 91. les sous-classes sont conformes aux principes de substitution et « sorte-de »
  • 92. toutes les sous-classes ont au moins un même attribut et/ou une même association qui peut être extrait et factorisé dans la superclasse2010-2011 / Yannick Prié - Université Claude Bernard Lyon 1 (Larman, 2005)
  • 93.

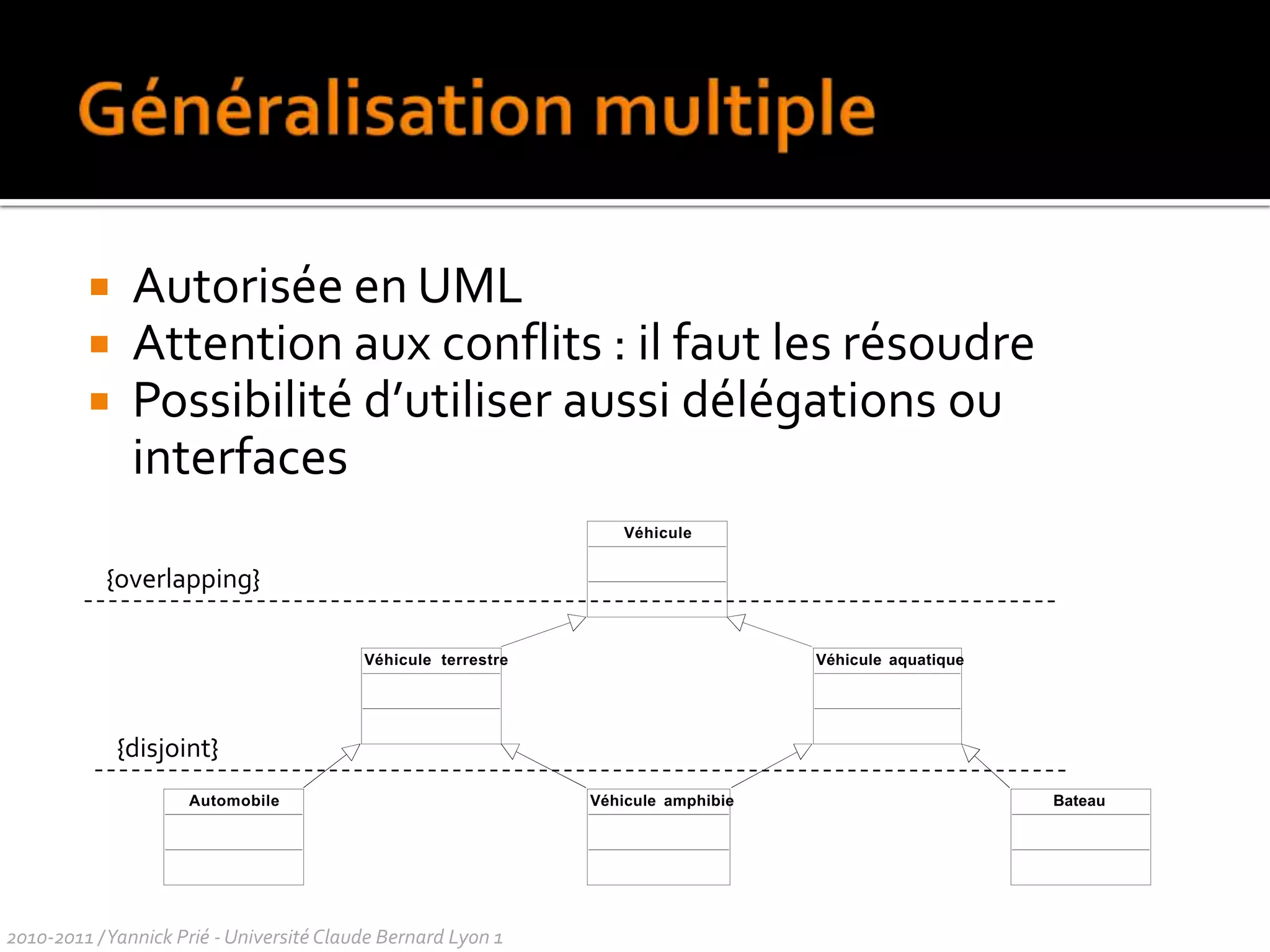

  • 94. Attention aux conflits : ilfaut les résoudre

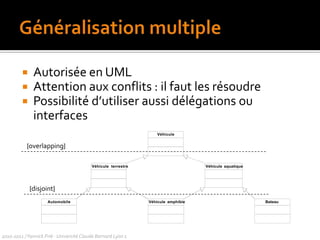

  • 95. Possibilitéd’utiliseraussidélégationsou interfaces{overlapping} {disjoint} Généralisation multiple 2010-2011 / Yannick Prié - Université Claude Bernard Lyon 1

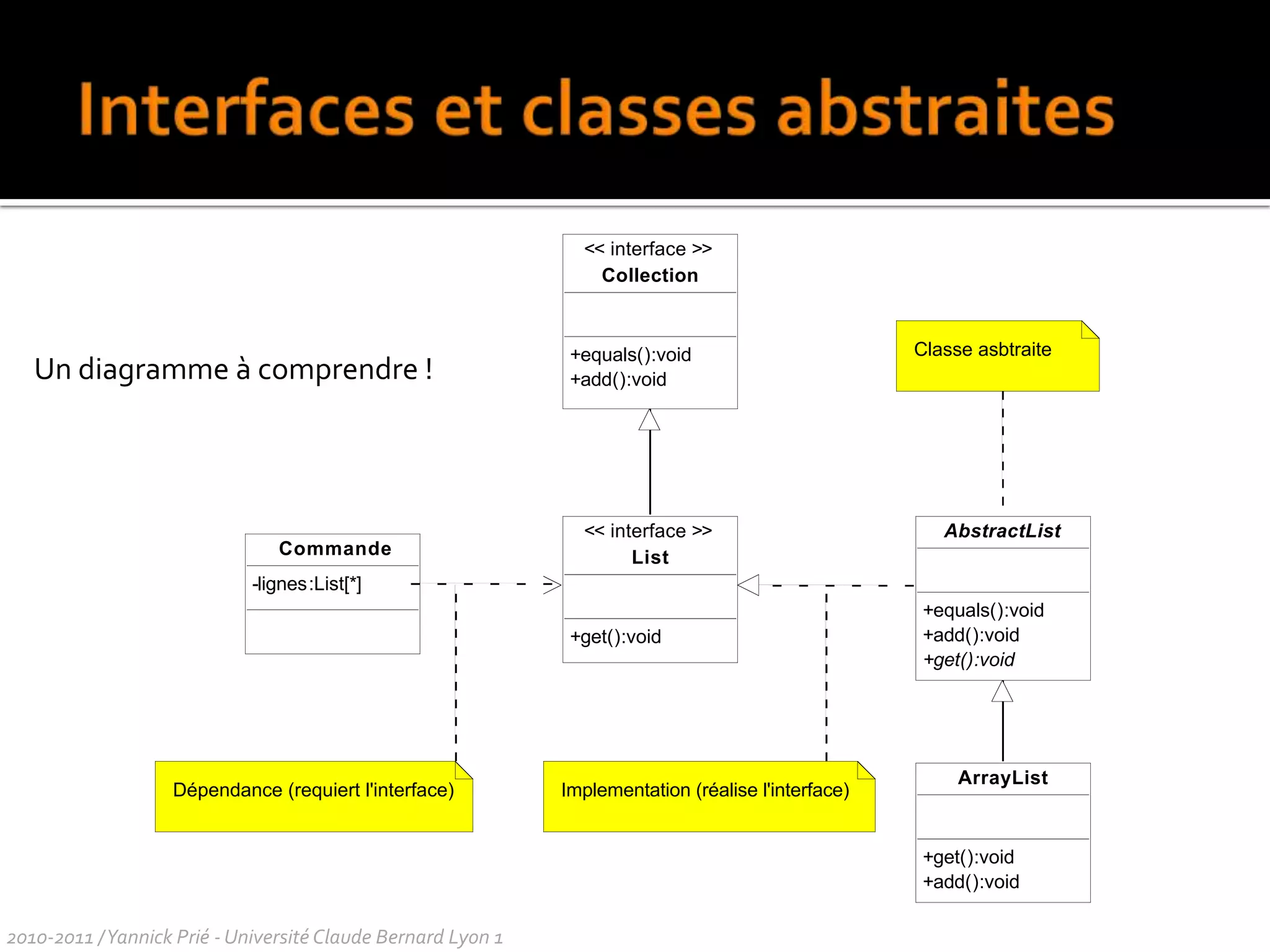

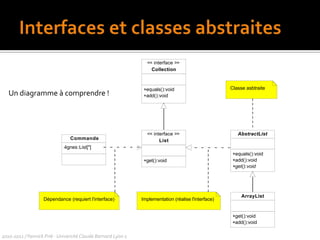

  • 96. Interfaces et classes abstraites 2010-2011 / Yannick Prié - Université Claude Bernard Lyon 1 Un diagramme à comprendre !

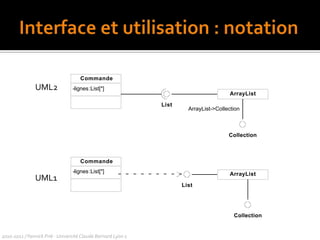

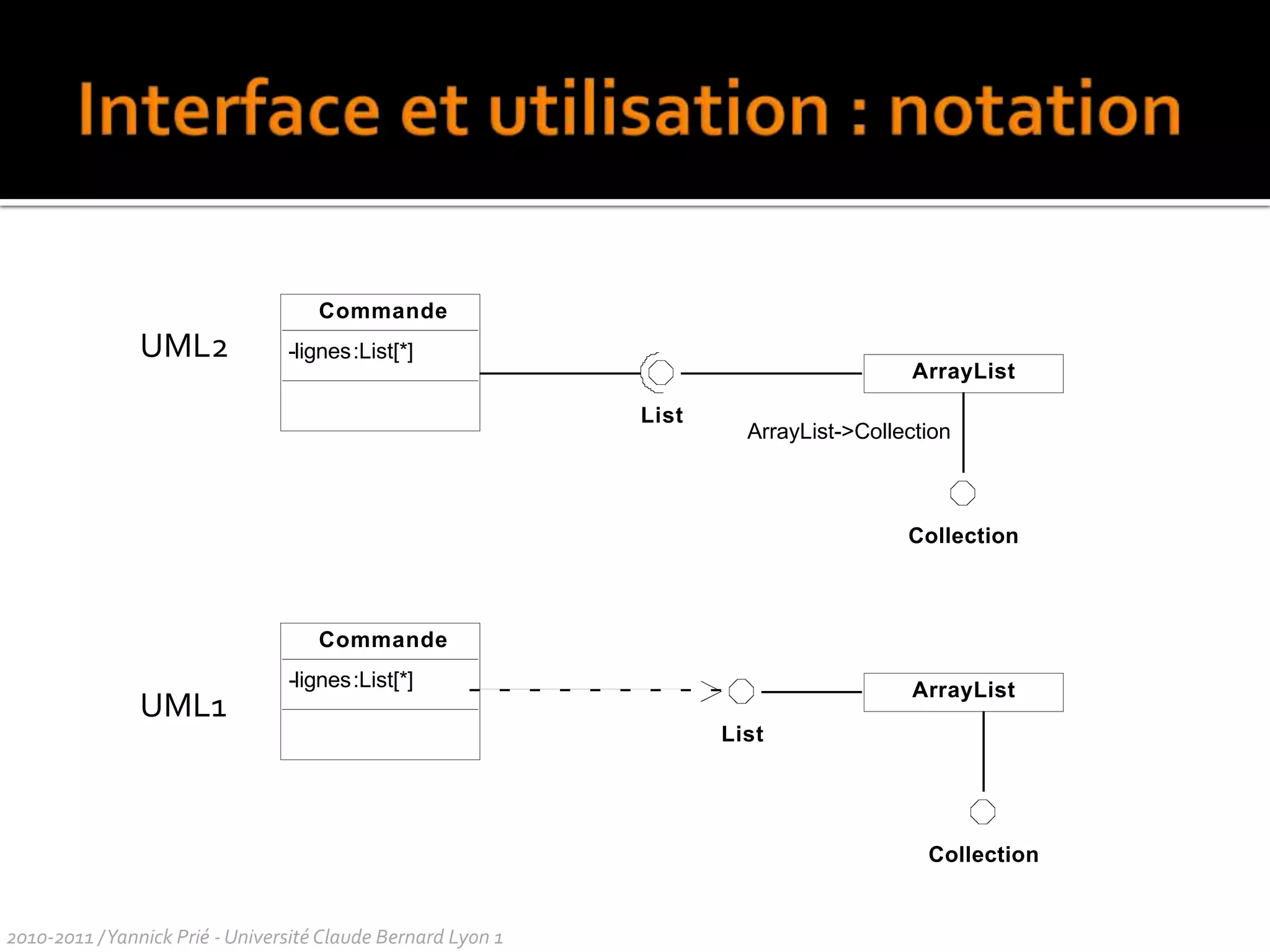

  • 97. Interface et utilisation : notation UML2 UML1 2010-2011 / Yannick Prié - Université Claude Bernard Lyon 1

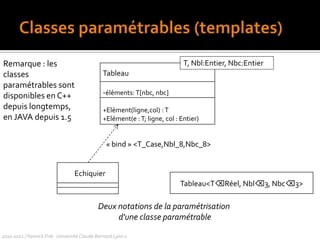

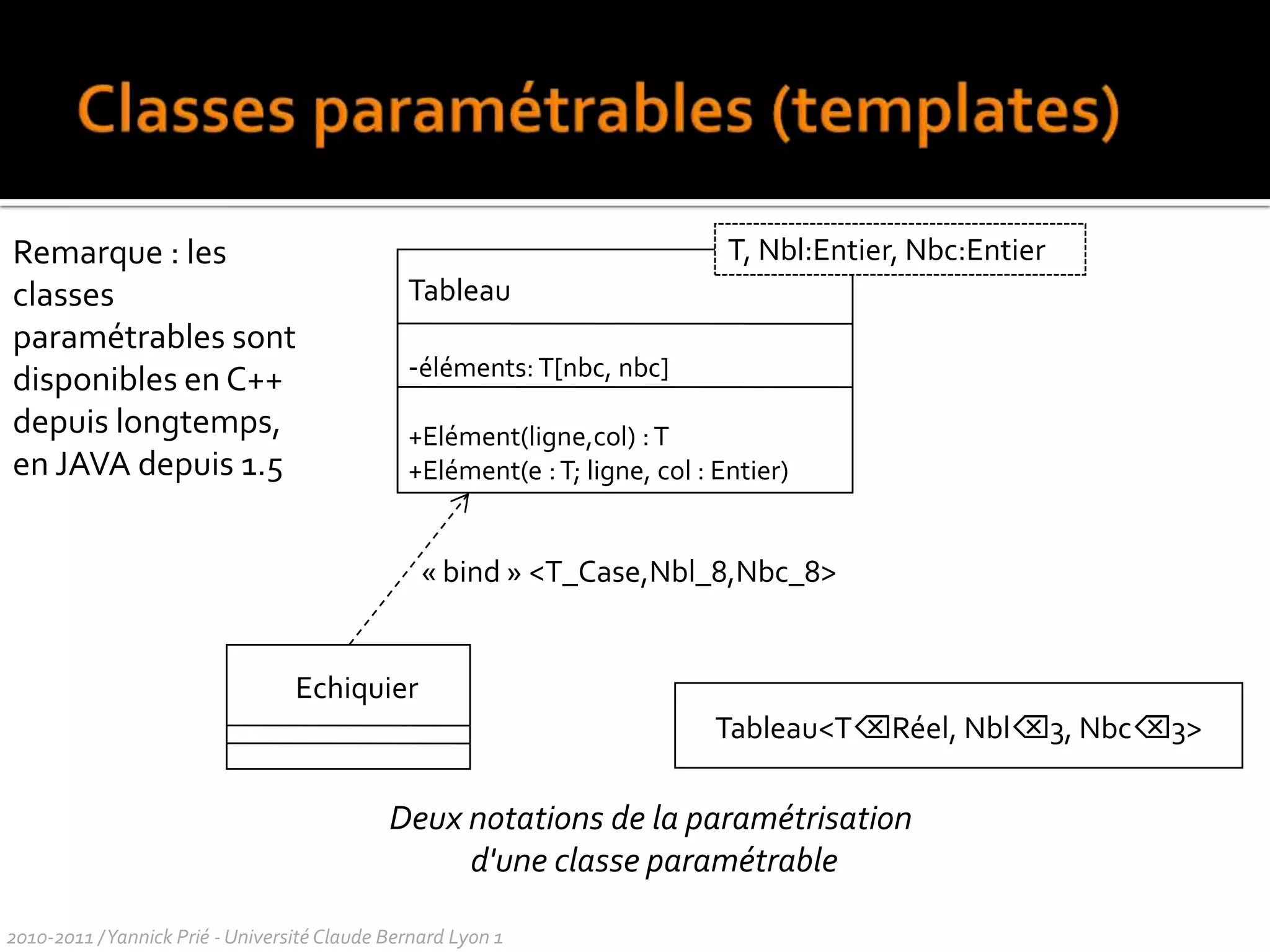

  • 98. Classes paramétrables (templates) T, Nbl:Entier, Nbc:Entier Remarque : les classes paramétrables sont disponibles en C++ depuis longtemps, en JAVA depuis 1.5 Tableau -éléments: T[nbc, nbc] +Elément(ligne,col) : T +Elément(e : T; ligne, col : Entier) « bind » <T_Case,Nbl_8,Nbc_8> Echiquier Tableau<TRéel, Nbl3, Nbc3> Deux notations de la paramétrisation d'une classe paramétrable 2010-2011 / Yannick Prié - Université Claude Bernard Lyon 1
  • 99.

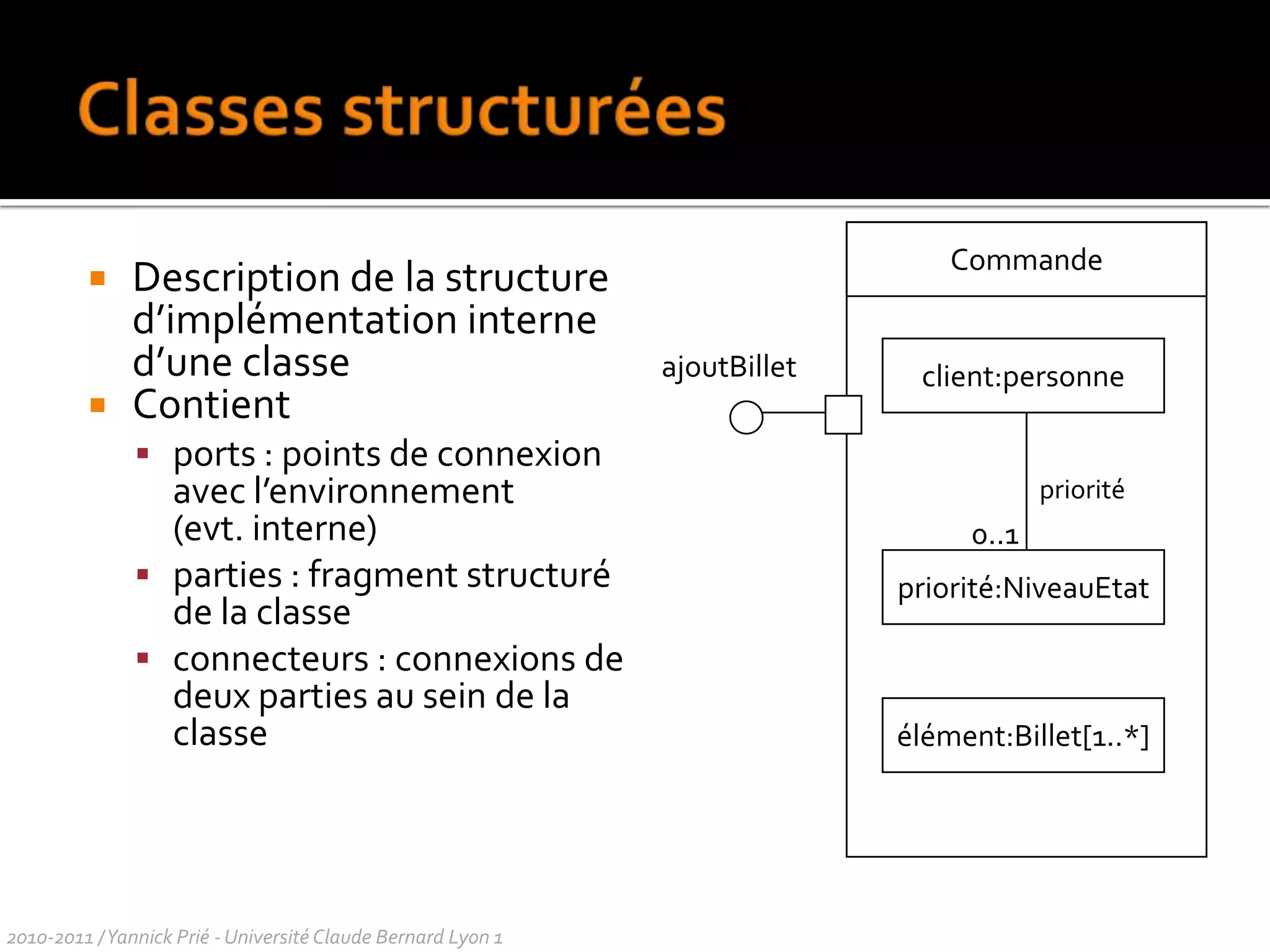

  • 101. ports : points de connexion avec l’environnement(evt. interne)
  • 102. parties : fragment structuré de la classe
  • 103. connecteurs : connexions de deux parties au sein de la classeclient:personne ajoutBillet priorité 0..1 priorité:NiveauEtat élément:Billet[1..*]
  • 104.

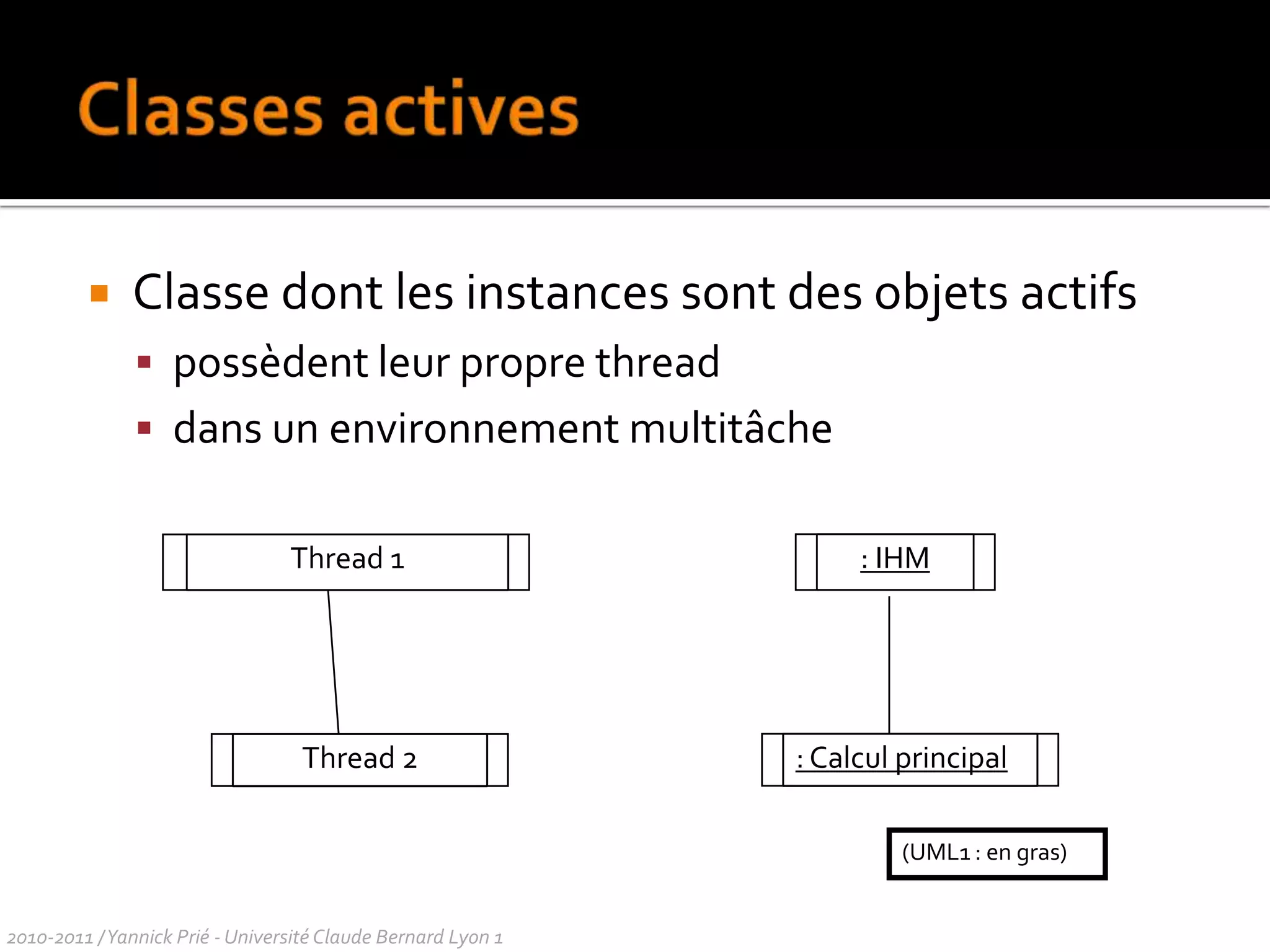

  • 106. dans un environnementmultitâche: IHM (UML1 : en gras)
  • 107.

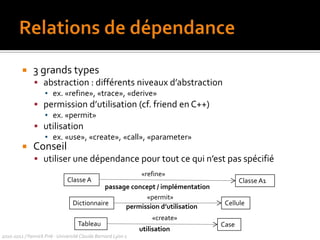

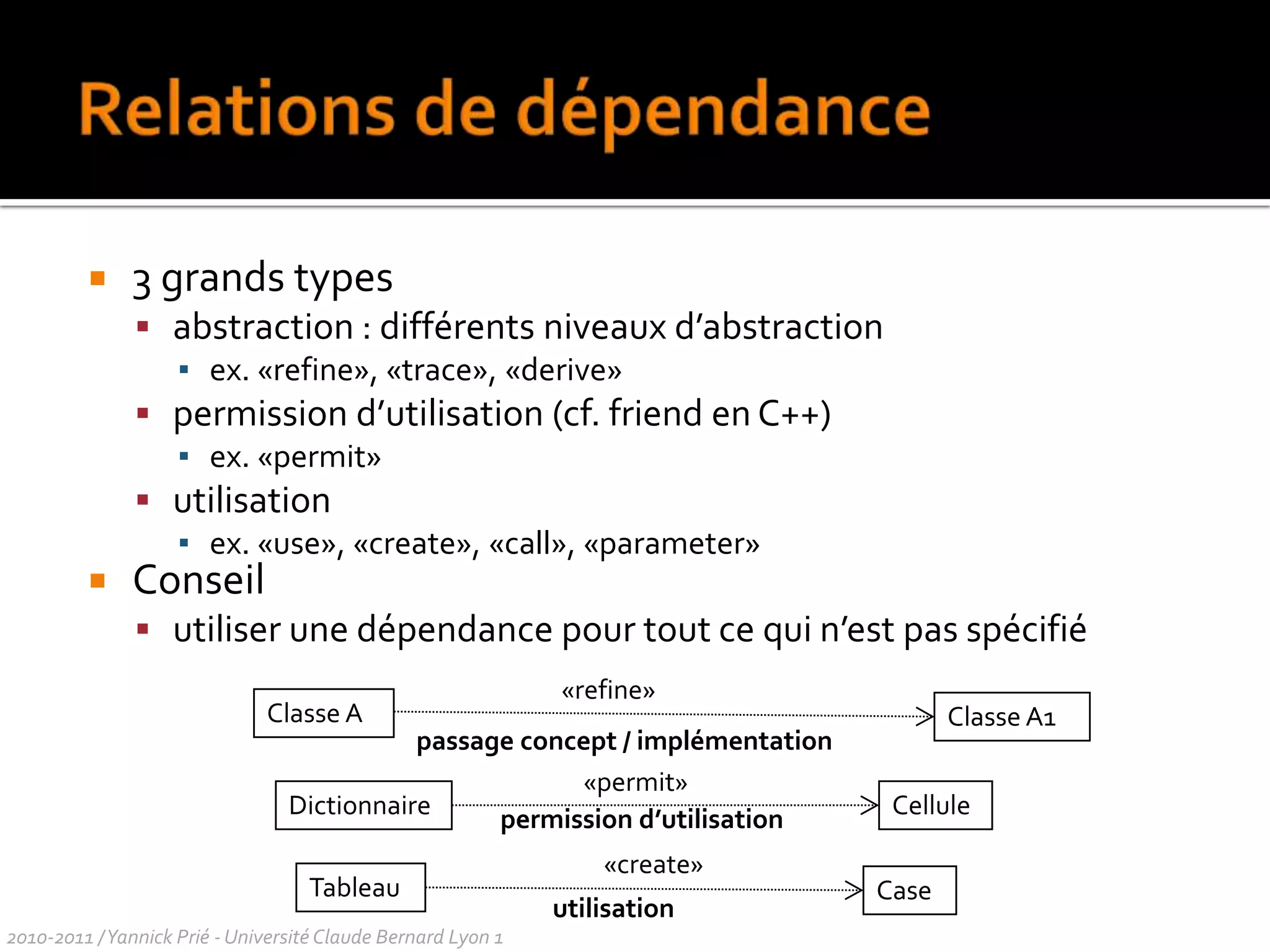

  • 115. utiliser une dépendance pour tout ce qui n’est pas spécifié«refine» Classe A Classe A1 passage concept / implémentation «permit» Dictionnaire Cellule permission d’utilisation «create» Tableau Case utilisation Relations de dépendance 2010-2011 / Yannick Prié - Université Claude Bernard Lyon 1

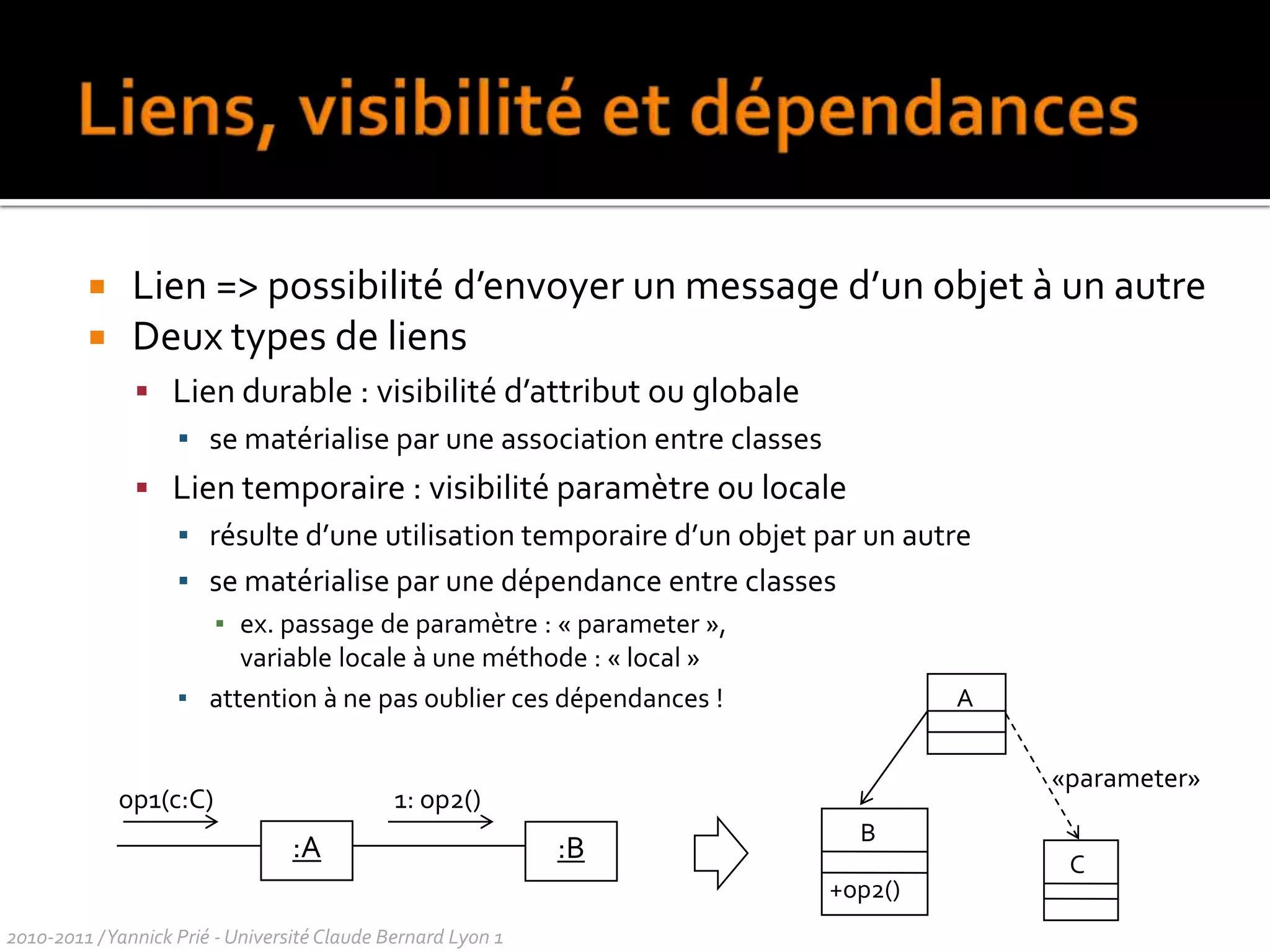

  • 116. Liens, visibilité et dépendances Lien => possibilité d’envoyer un message d’un objet à un autre Deux types de liens Lien durable : visibilité d’attribut ou globale se matérialise par une association entre classes Lien temporaire : visibilité paramètre ou locale résulte d’une utilisation temporaire d’un objet par un autre se matérialise par une dépendance entre classes ex. passage de paramètre : « parameter », variable locale à une méthode : « local » attention à ne pas oublier ces dépendances ! 2010-2011 / Yannick Prié - Université Claude Bernard Lyon 1 A «parameter» op1(c:C) 1: op2() B :A :B C +op2()
  • 117. Plan Diagrammes de classes Diagrammes d’objets Diagrammes de paquetages Diagrammes de composants Diagrammes de déploiement 2010-2011 / Yannick Prié - Université Claude Bernard Lyon 1
  • 118.

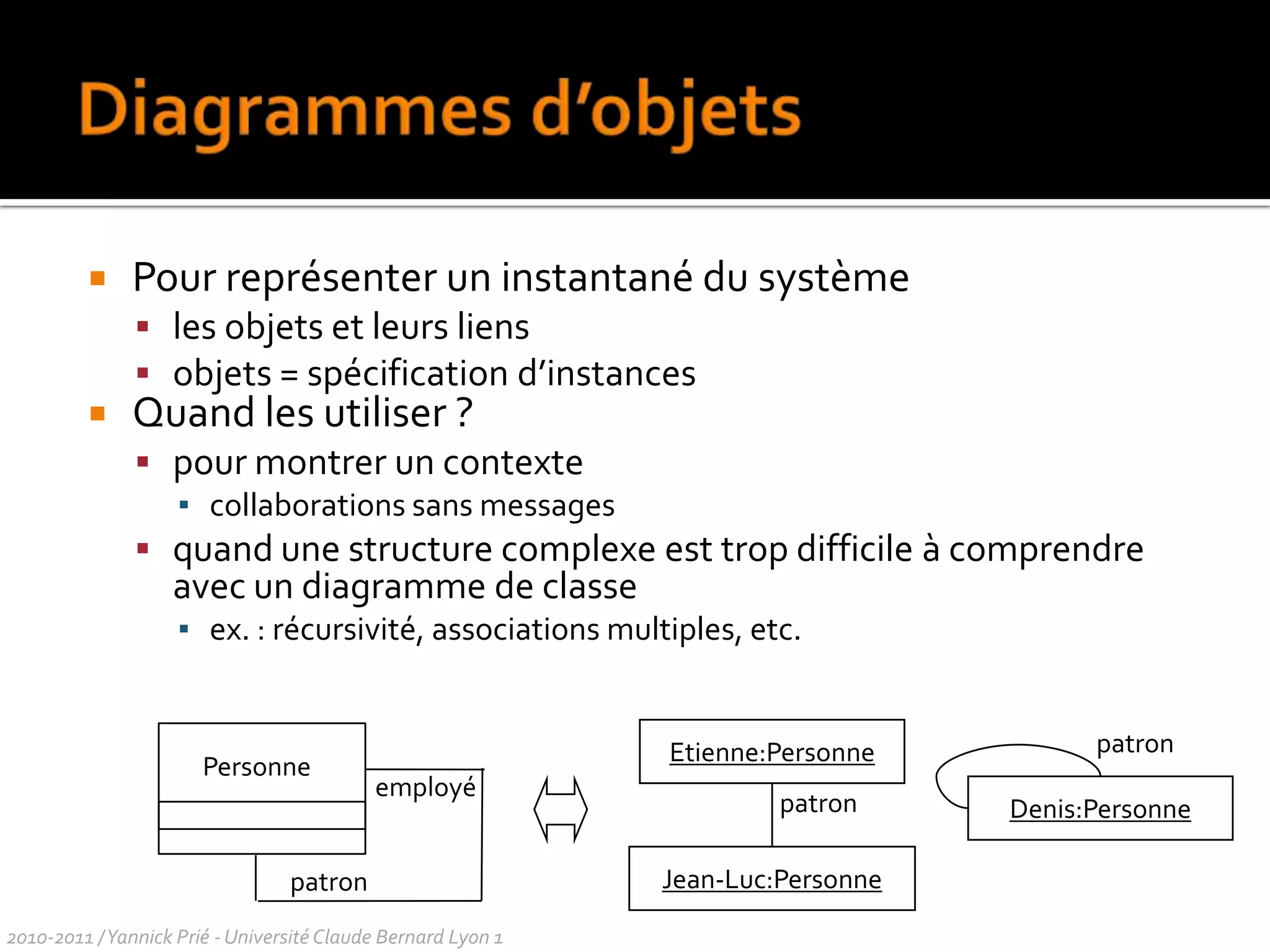

  • 119. les objets et leurs liens
  • 120. objets = spécification d’instances
  • 122. pour montrer un contexte
  • 124. quand une structure complexe est trop difficile à comprendre avec un diagramme de classe
  • 125. ex. : récursivité, associations multiples, etc.Etienne:Personne Personne employé patron Jean-Luc:Personne patron

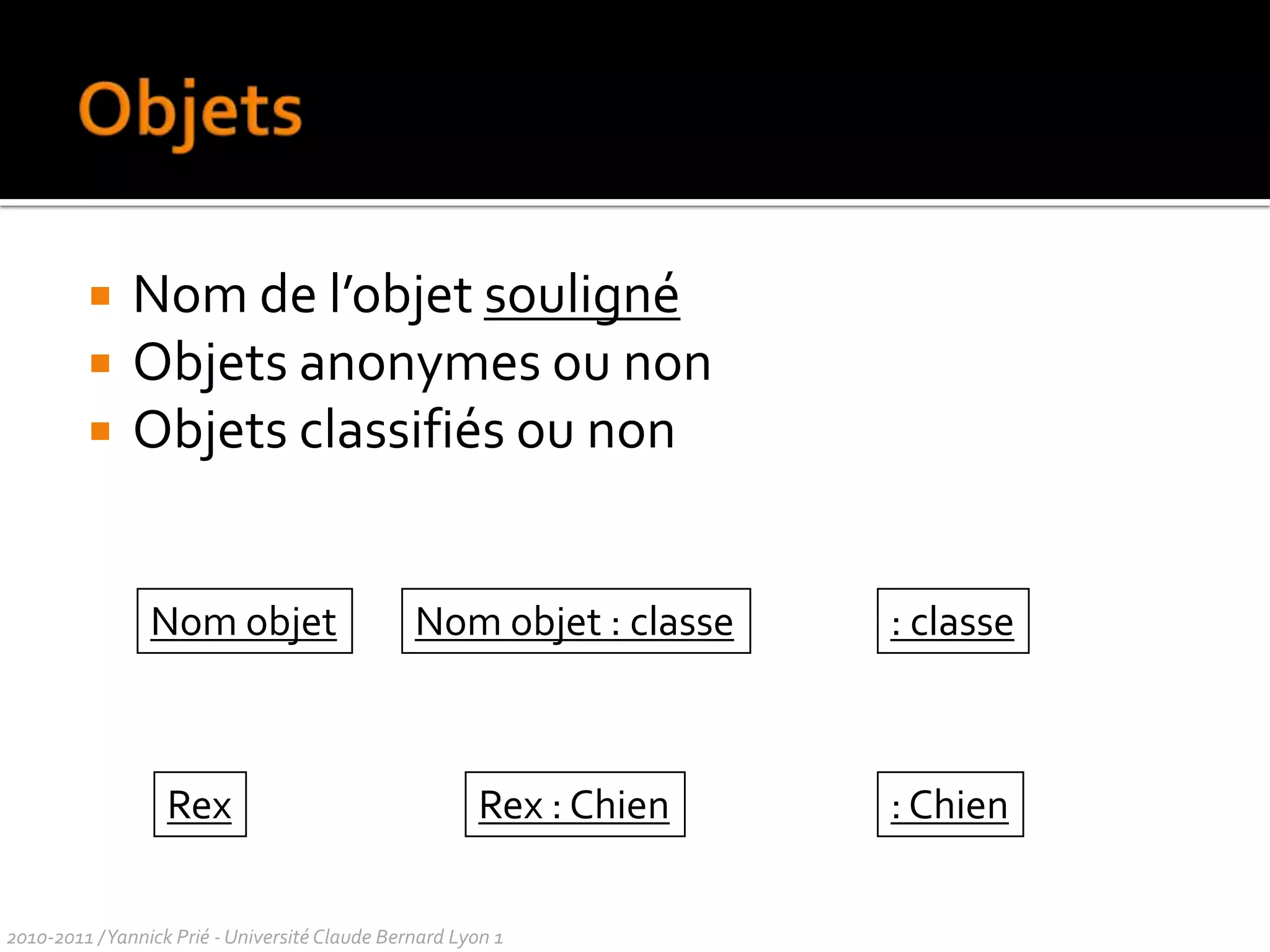

  • 126. Nom de l’objet souligné Objets anonymes ou non Objets classifiés ou non Nom objet Nom objet : classe : classe Rex Rex : Chien : Chien Objets 2010-2011 / Yannick Prié - Université Claude Bernard Lyon 1
  • 127.
  • 129. comme un objet unique avec des opérations sur le jeu

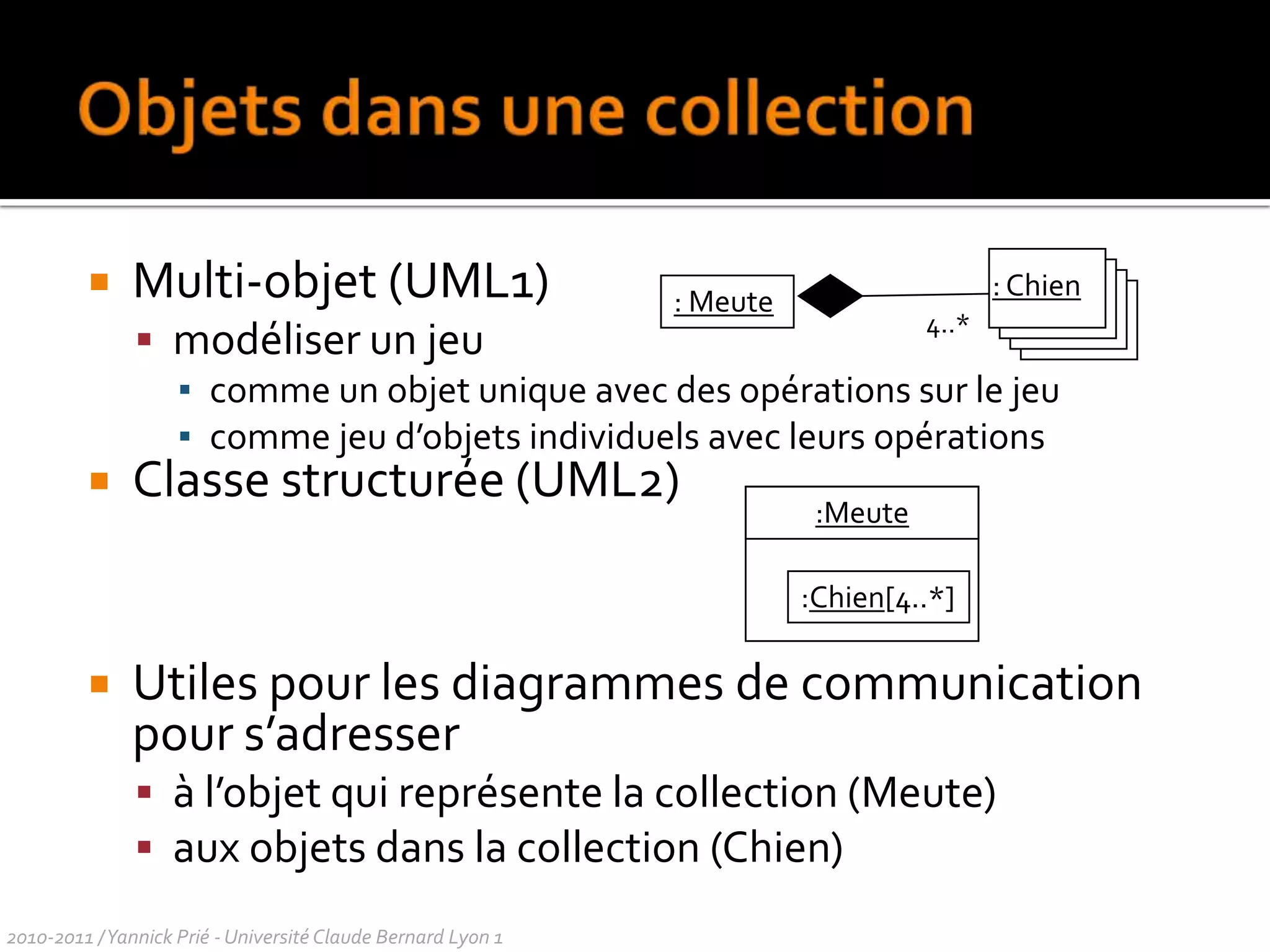

  • 130. comme jeu d’objets individuels avec leurs opérations
  • 132. Utiles pour les diagrammes de communication pour s’adresser
  • 133. à l’objet qui représente la collection (Meute)
  • 134. aux objets dans la collection (Chien)2010-2011 / Yannick Prié - Université Claude Bernard Lyon 1 : Chien : Meute 4..* :Meute :Chien[4..*]
  • 135. Plan Diagrammes de classes Diagrammes d’objets Diagrammes de paquetages Diagrammes de composants Diagrammes de déploiement 2010-2011 / Yannick Prié - Université Claude Bernard Lyon 1
  • 136.

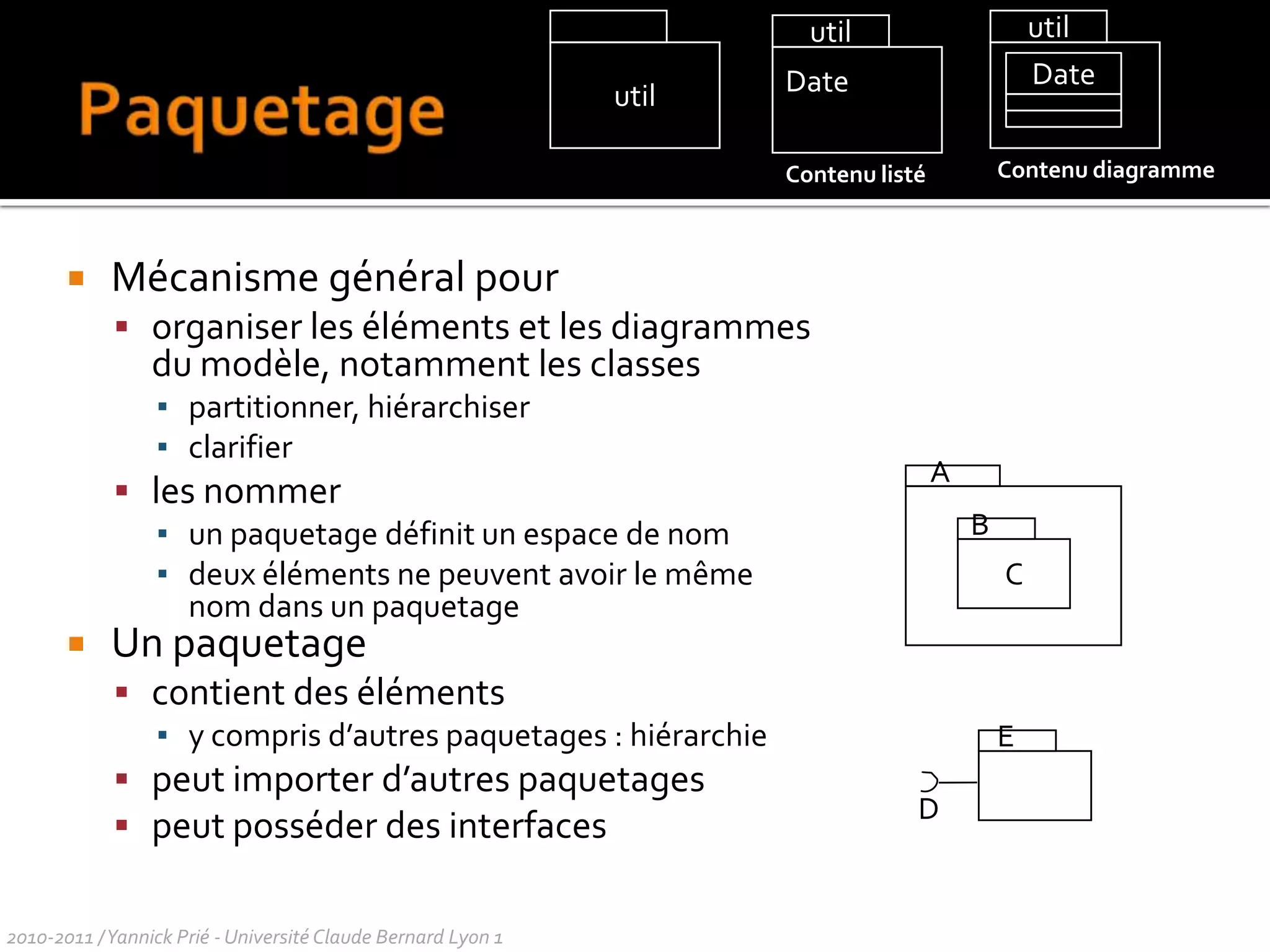

  • 137. organiser les éléments et les diagrammes du modèle, notamment les classes
  • 141. un paquetage définit un espace de nom
  • 142. deux éléments ne peuvent avoir le même nom dans un paquetage
  • 145. y compris d’autres paquetages : hiérarchie
  • 147. peut posséder des interfacesDate A B C E D

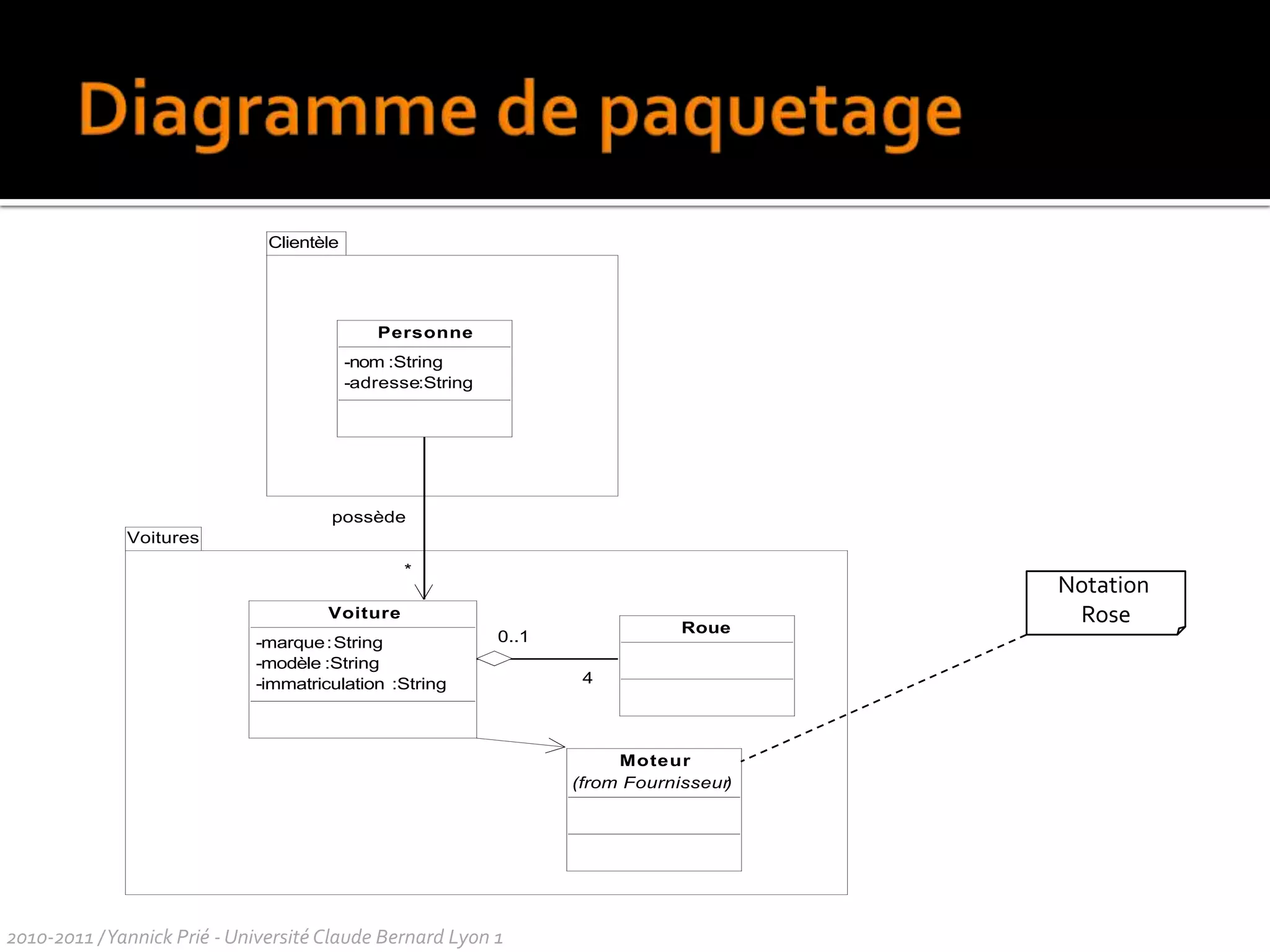

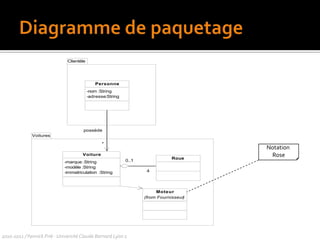

  • 148. 2010-2011 / Yannick Prié - Université Claude Bernard Lyon 1 Diagramme de paquetage Notation Rose

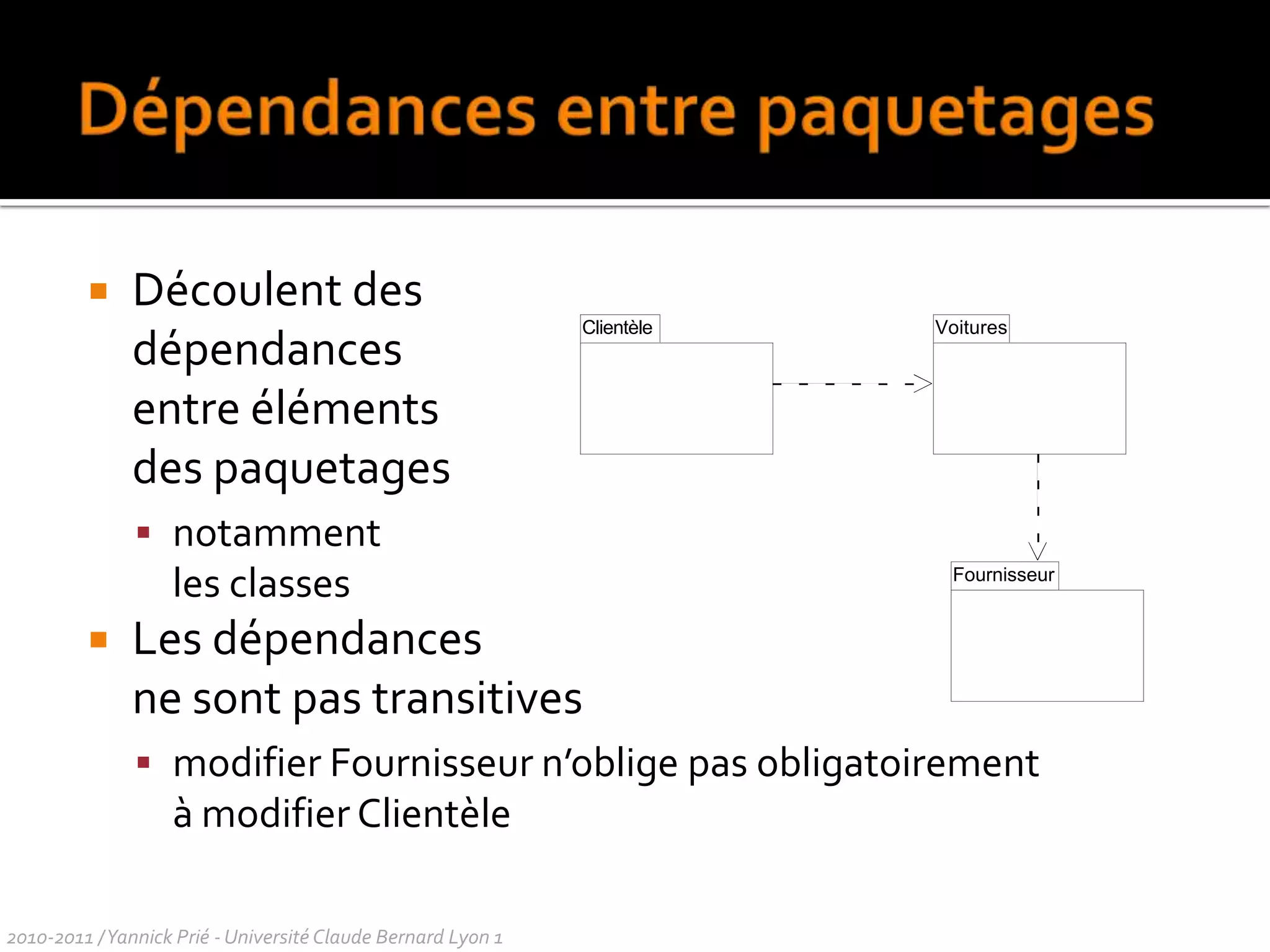

  • 149. Dépendances entre paquetages Découlent des dépendances entre éléments des paquetages notamment les classes Les dépendances ne sont pas transitives modifier Fournisseur n’oblige pas obligatoirement à modifier Clientèle 2010-2011 / Yannick Prié - Université Claude Bernard Lyon 1
  • 150.

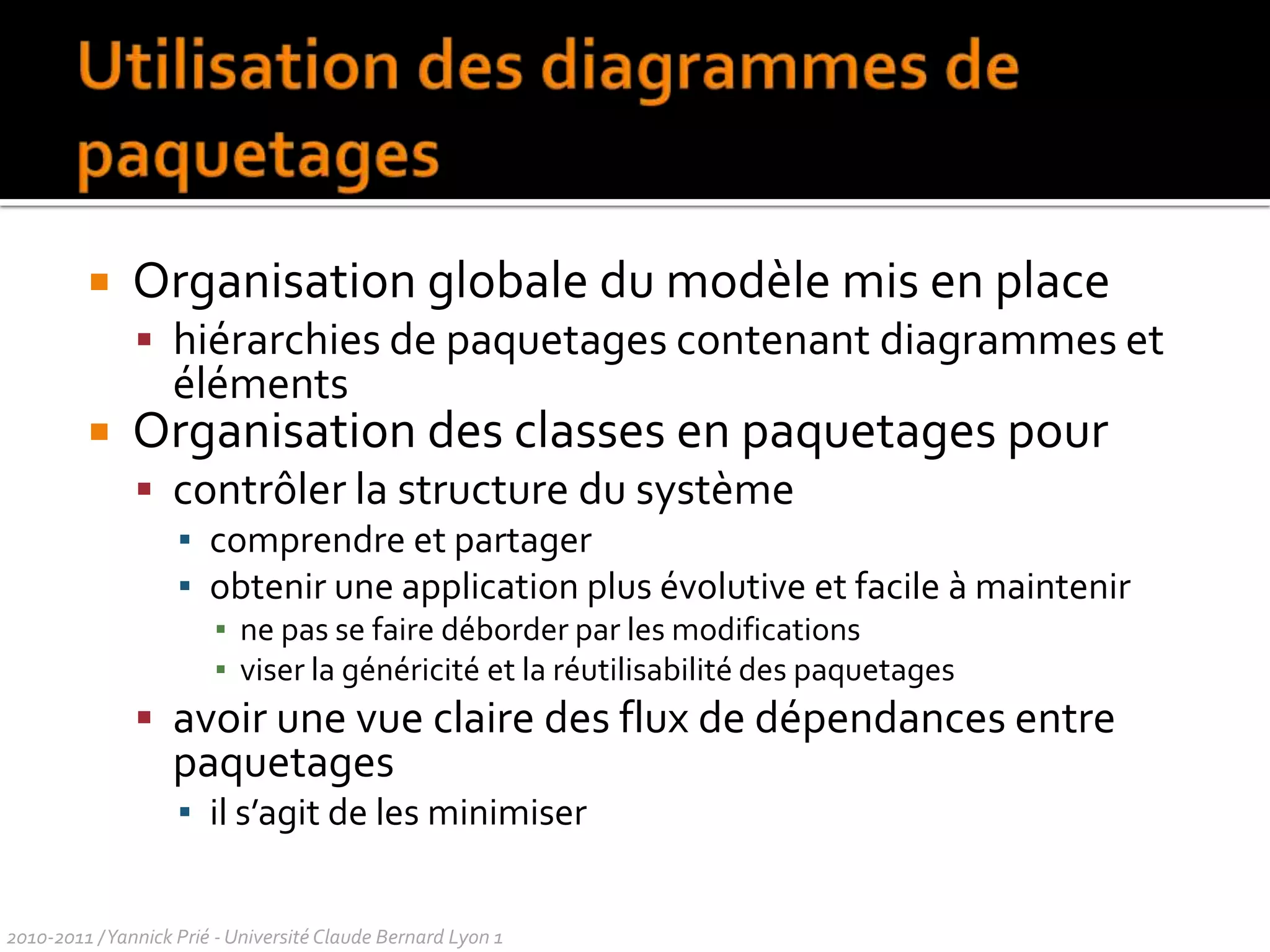

  • 151. hiérarchies de paquetages contenant diagrammes et éléments
  • 152. Organisation des classes en paquetages pour
  • 153. contrôler la structure du système
  • 155. obtenir une application plus évolutive et facile à maintenir
  • 156. ne pas se faire déborder par les modifications
  • 157. viser la généricité et la réutilisabilité des paquetages
  • 158. avoir une vue claire des flux de dépendances entre paquetages
  • 159. il s’agit de les minimiser 2010-2011 / Yannick Prié - Université Claude Bernard Lyon 1
  • 160.

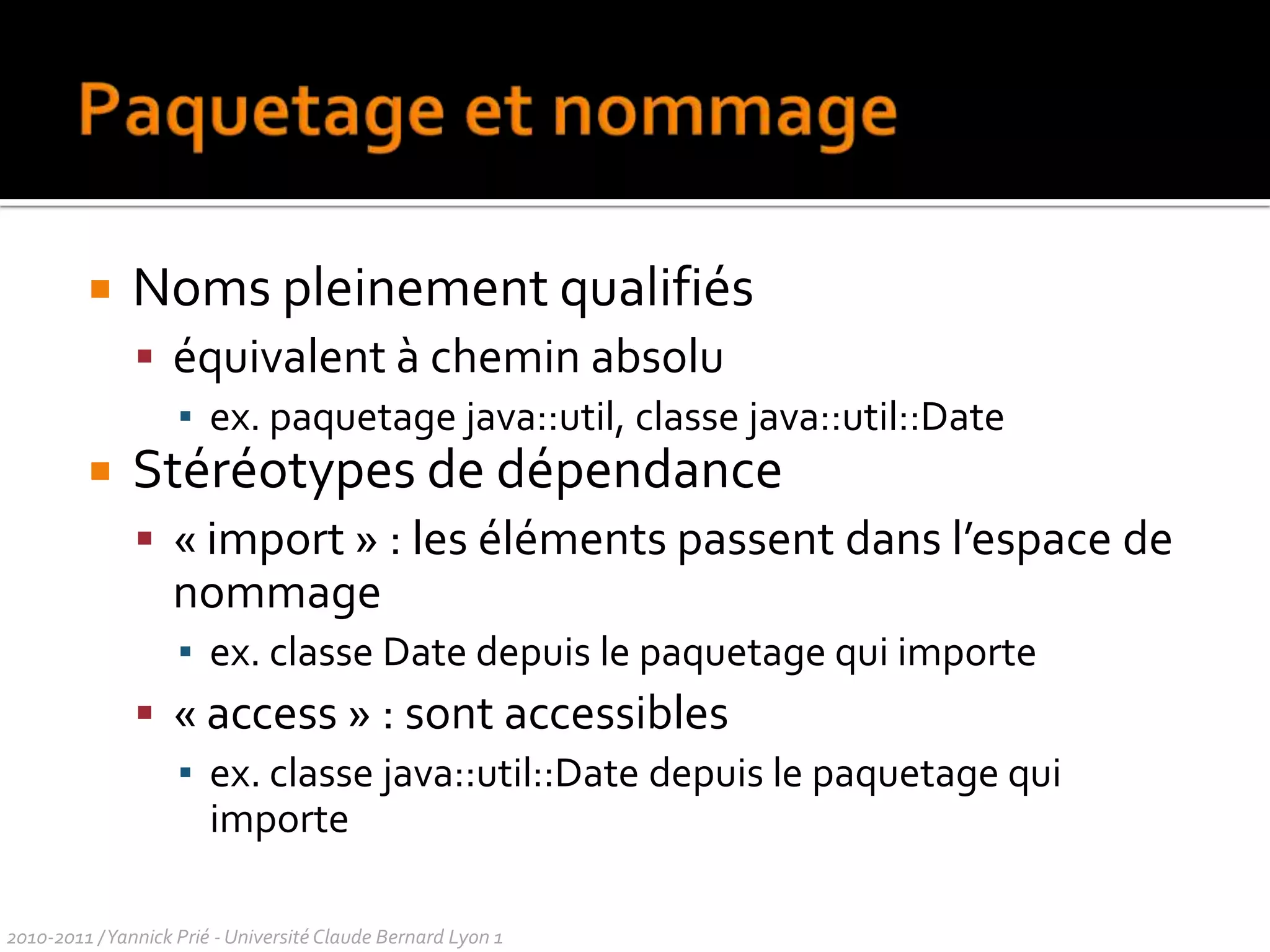

  • 162. ex. paquetage java::util, classe java::util::Date
  • 164. « import » : les éléments passent dans l’espace de nommage
  • 165. ex. classe Date depuis le paquetage qui importe
  • 166. « access » : sont accessibles
  • 167. ex. classe java::util::Date depuis le paquetage qui importe2010-2011 / Yannick Prié - Université Claude Bernard Lyon 1
  • 168.
  • 170. les classes changent pour des raisons similaires
  • 172. les classes doivent être réutilisées ensemble
  • 173. Indépendance par rapport aux autres paquetages

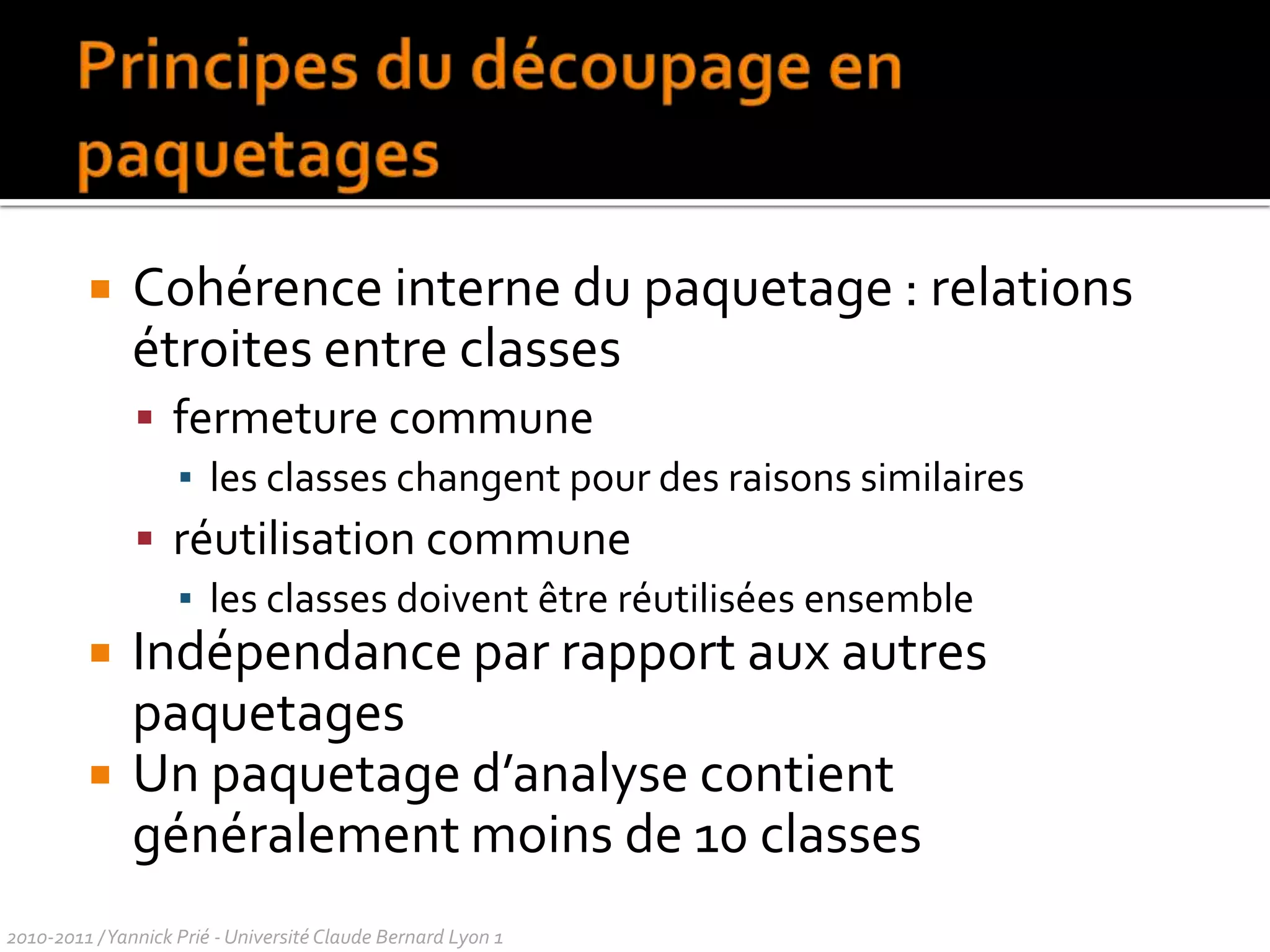

  • 174. Un paquetage d’analyse contient généralement moins de 10 classes2010-2011 / Yannick Prié - Université Claude Bernard Lyon 1

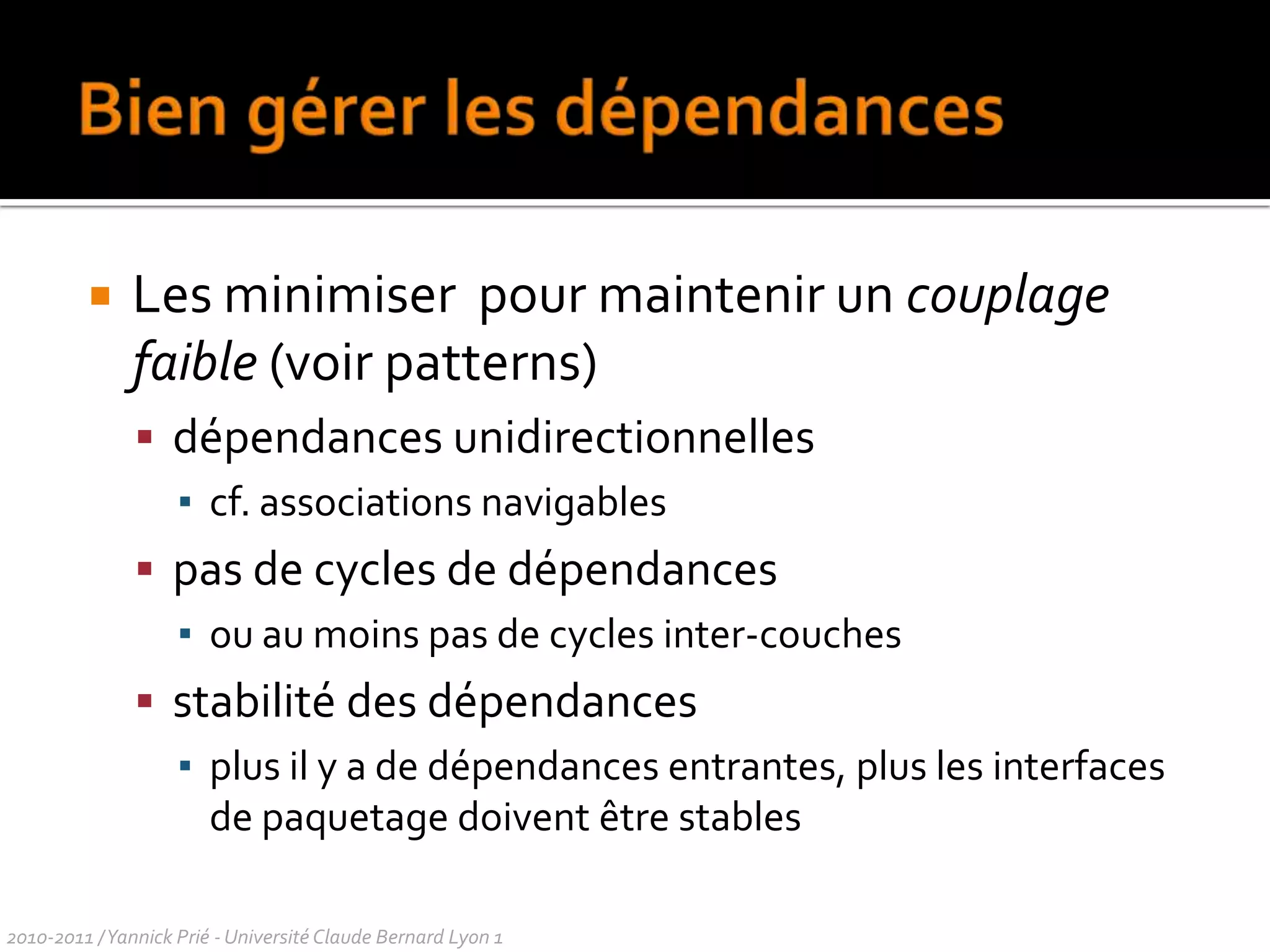

  • 175. Bien gérer les dépendances Les minimiser pour maintenir un couplage faible (voir patterns) dépendances unidirectionnelles cf. associations navigables pas de cycles de dépendances ou au moins pas de cycles inter-couches stabilité des dépendances plus il y a de dépendances entrantes, plus les interfaces de paquetage doivent être stables 2010-2011 / Yannick Prié - Université Claude Bernard Lyon 1
  • 176.
  • 178. soit des véritables sous-systèmes opérationnels

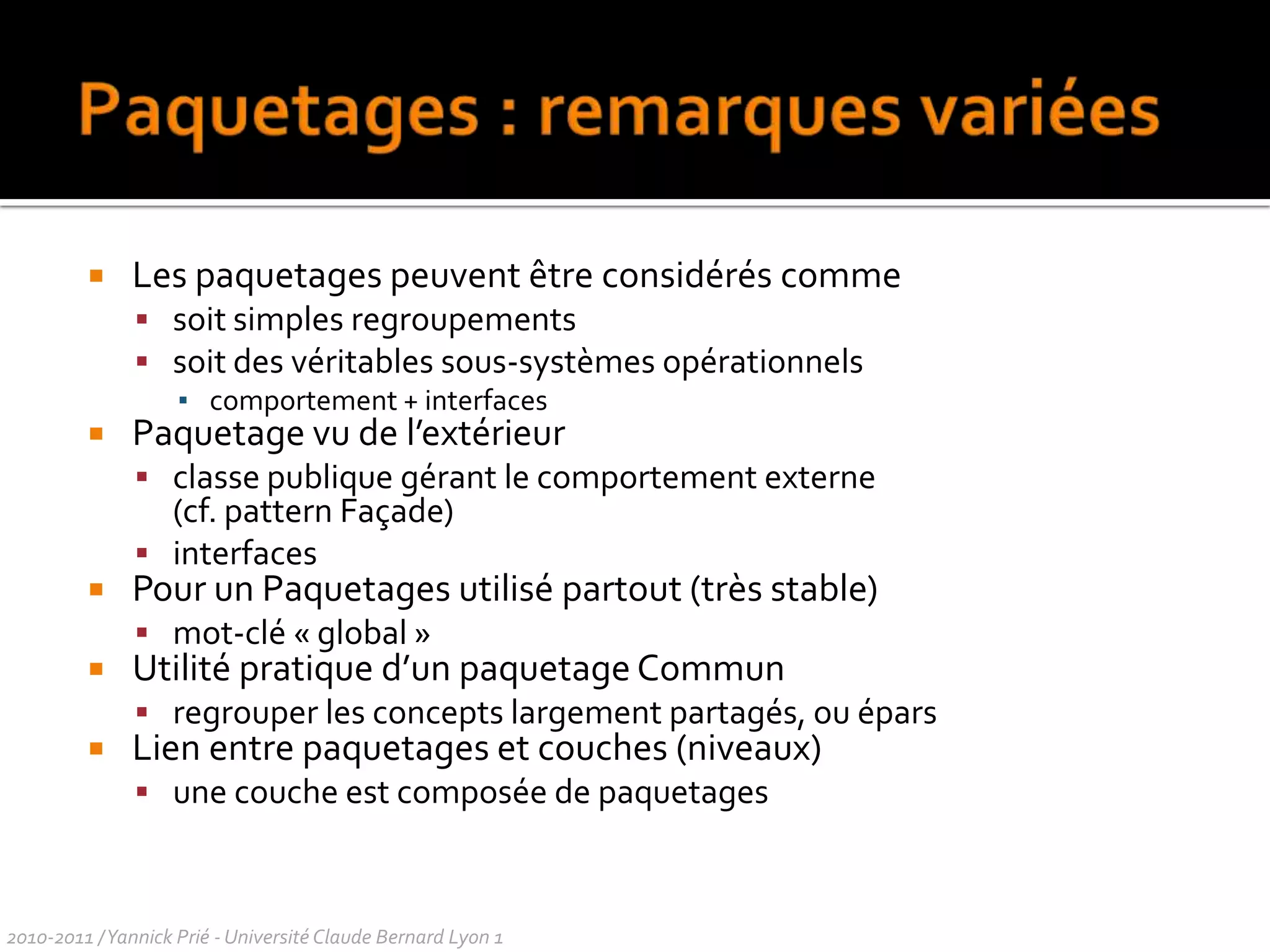

  • 180. Paquetage vu de l’extérieur
  • 181. classe publique gérant le comportement externe (cf. pattern Façade)
  • 183. Pour un Paquetages utilisé partout (très stable)
  • 185. Utilité pratique d’un paquetage Commun
  • 186. regrouper les concepts largement partagés, ou épars
  • 187. Lien entre paquetages et couches (niveaux)
  • 188. une couche est composée de paquetages 2010-2011 / Yannick Prié - Université Claude Bernard Lyon 1
  • 189. Plan Diagrammes de classes Diagrammes d’objets Diagrammes de paquetages Diagrammes de composants Diagrammes de déploiement 2010-2011 / Yannick Prié - Université Claude Bernard Lyon 1
  • 190.

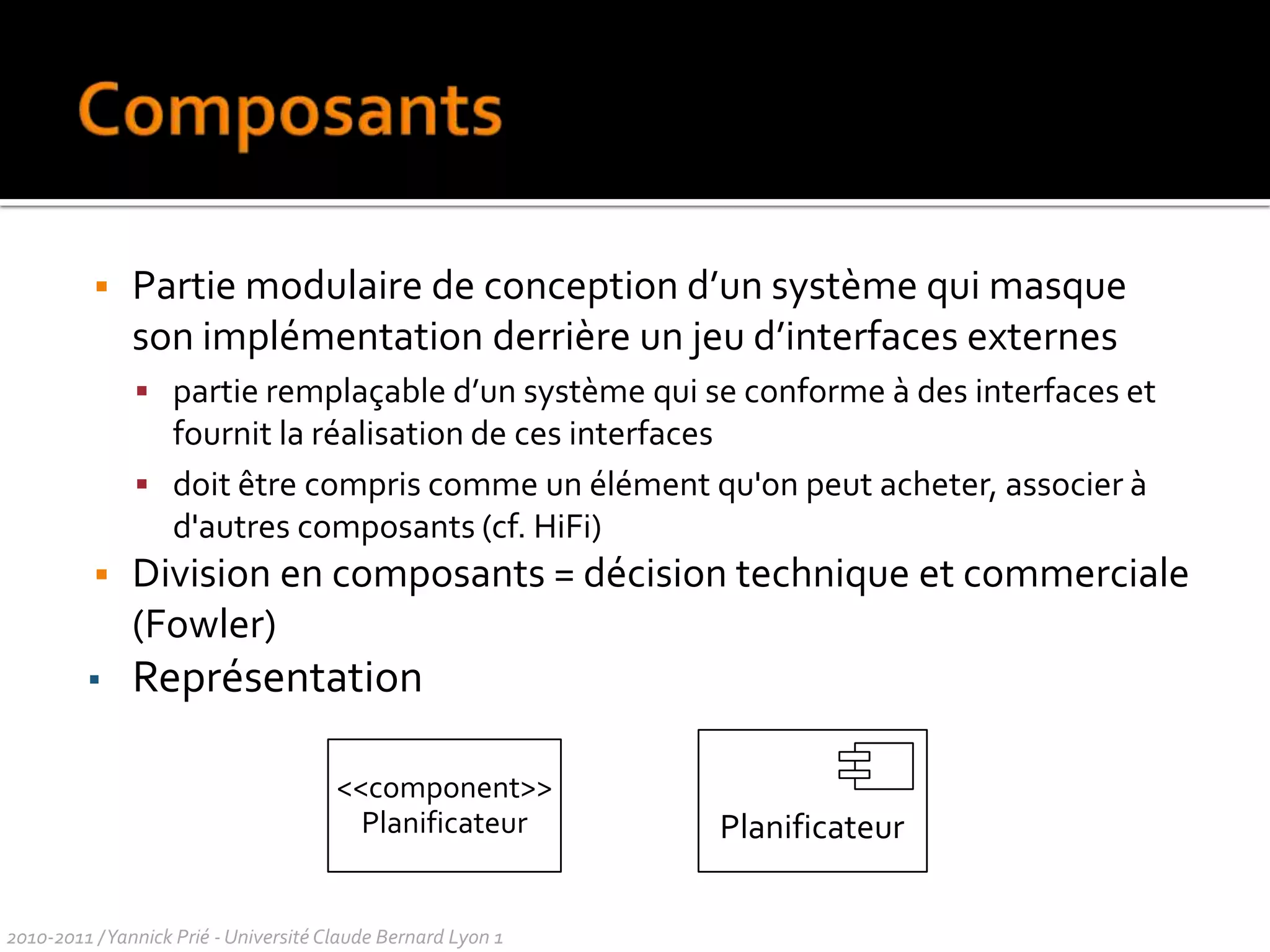

  • 191. partie remplaçable d’un système qui se conforme à des interfaces et fournit la réalisation de ces interfaces
  • 192. doit être compris comme un élément qu'on peut acheter, associer à d'autres composants (cf. HiFi)
  • 193. Division en composants = décision technique et commerciale (Fowler)

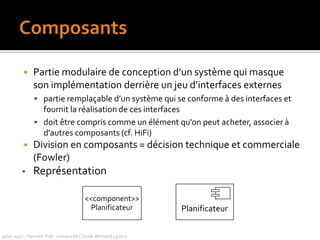

  • 194. Représentation 2010-2011 / Yannick Prié - Université Claude Bernard Lyon 1 <<component>> Planificateur Planificateur
  • 195.
  • 196. représenter l’organisation et les dépendances entre les composants logiciels

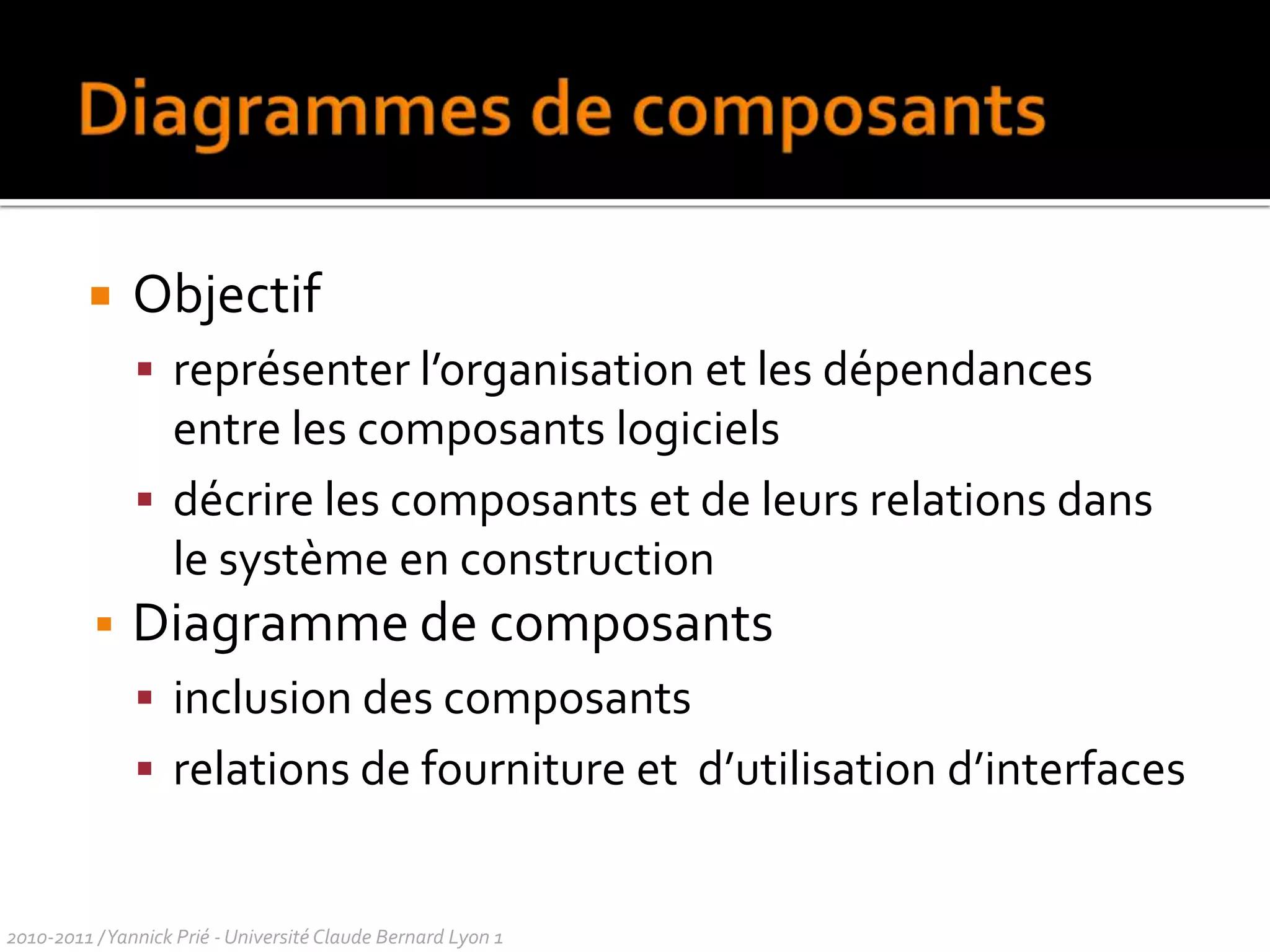

  • 197. décrire les composants et de leurs relations dans le système en construction
  • 200. relations de fourniture et d’utilisation d’interfaces2010-2011 / Yannick Prié - Université Claude Bernard Lyon 1

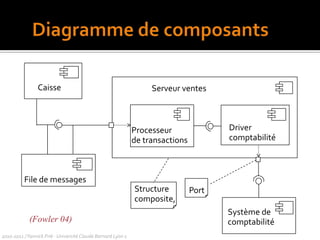

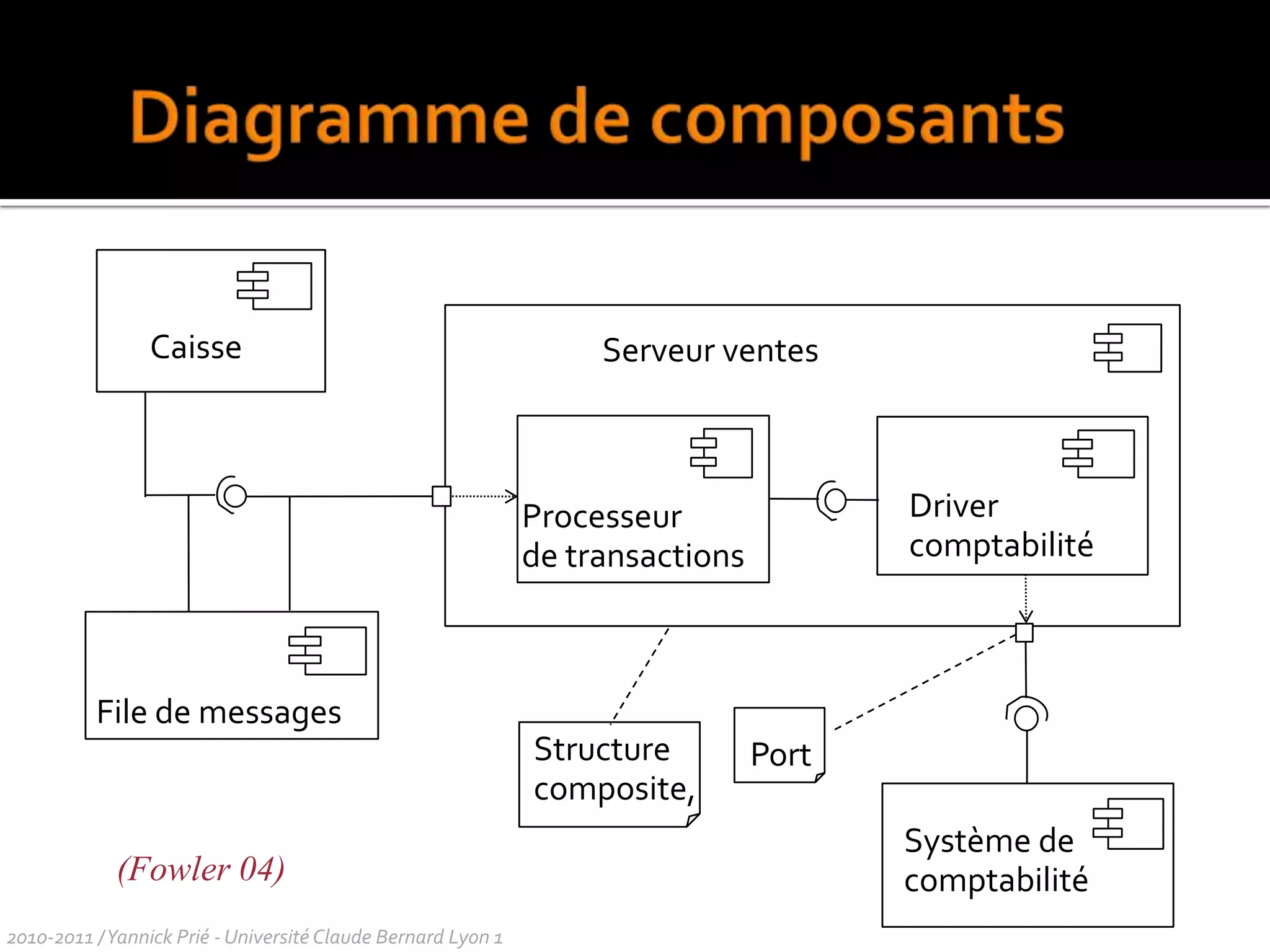

  • 201. Diagramme de composants Caisse Serveur ventes Driver comptabilité Processeur de transactions File de messages Structure composite, Port Système de comptabilité (Fowler 04) 2010-2011 / Yannick Prié - Université Claude Bernard Lyon 1
  • 202.

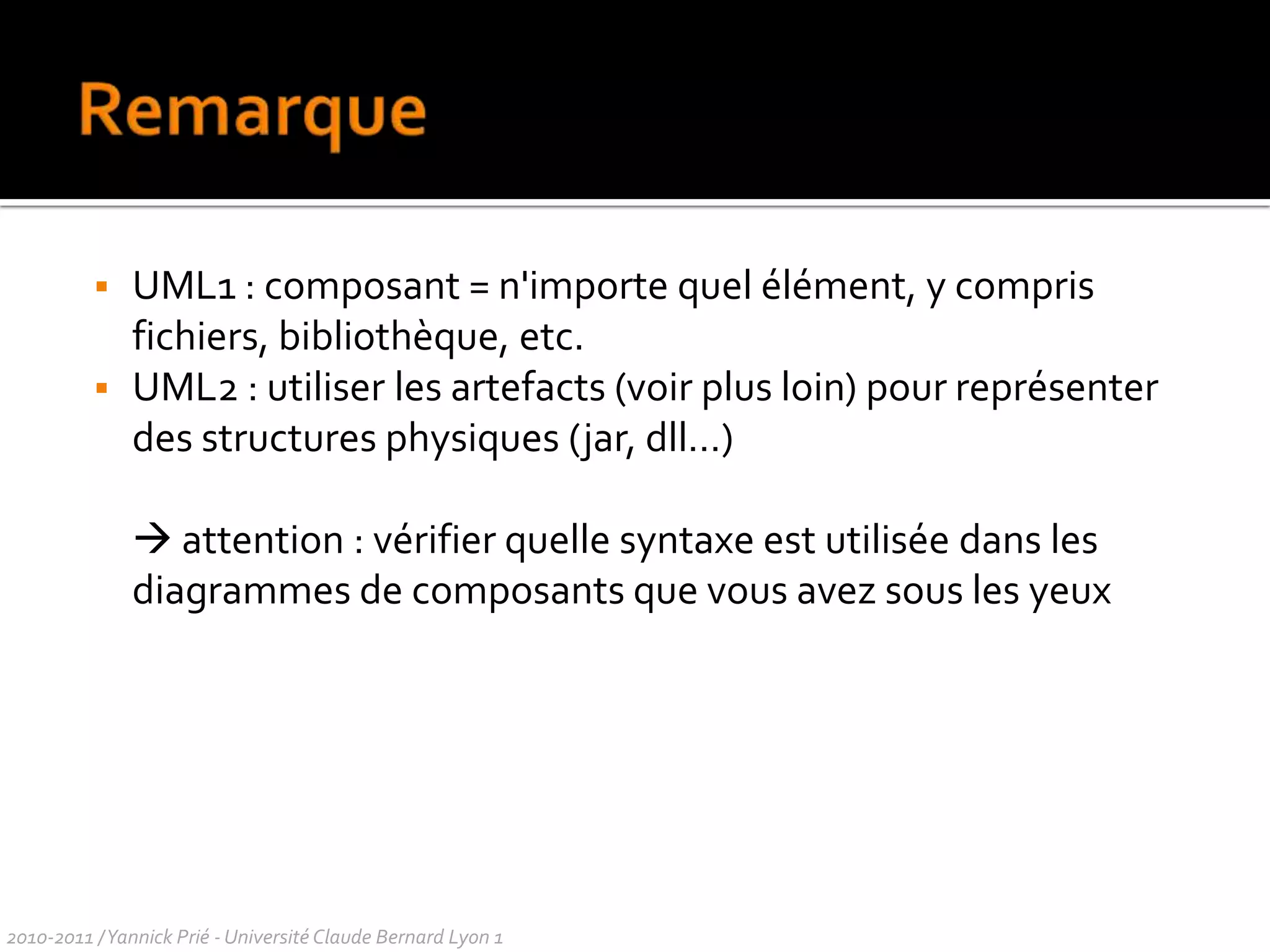

  • 203. UML2 : utiliser les artefacts (voir plus loin) pour représenter des structures physiques (jar, dll…)  attention : vérifier quelle syntaxe est utilisée dans les diagrammes de composants que vous avez sous les yeux 2010-2011 / Yannick Prié - Université Claude Bernard Lyon 1
  • 204. Plan Diagrammes de classes Diagrammes d’objets Diagrammes de paquetages Diagrammes de composants Diagrammes de déploiement 2010-2011 / Yannick Prié - Université Claude Bernard Lyon 1

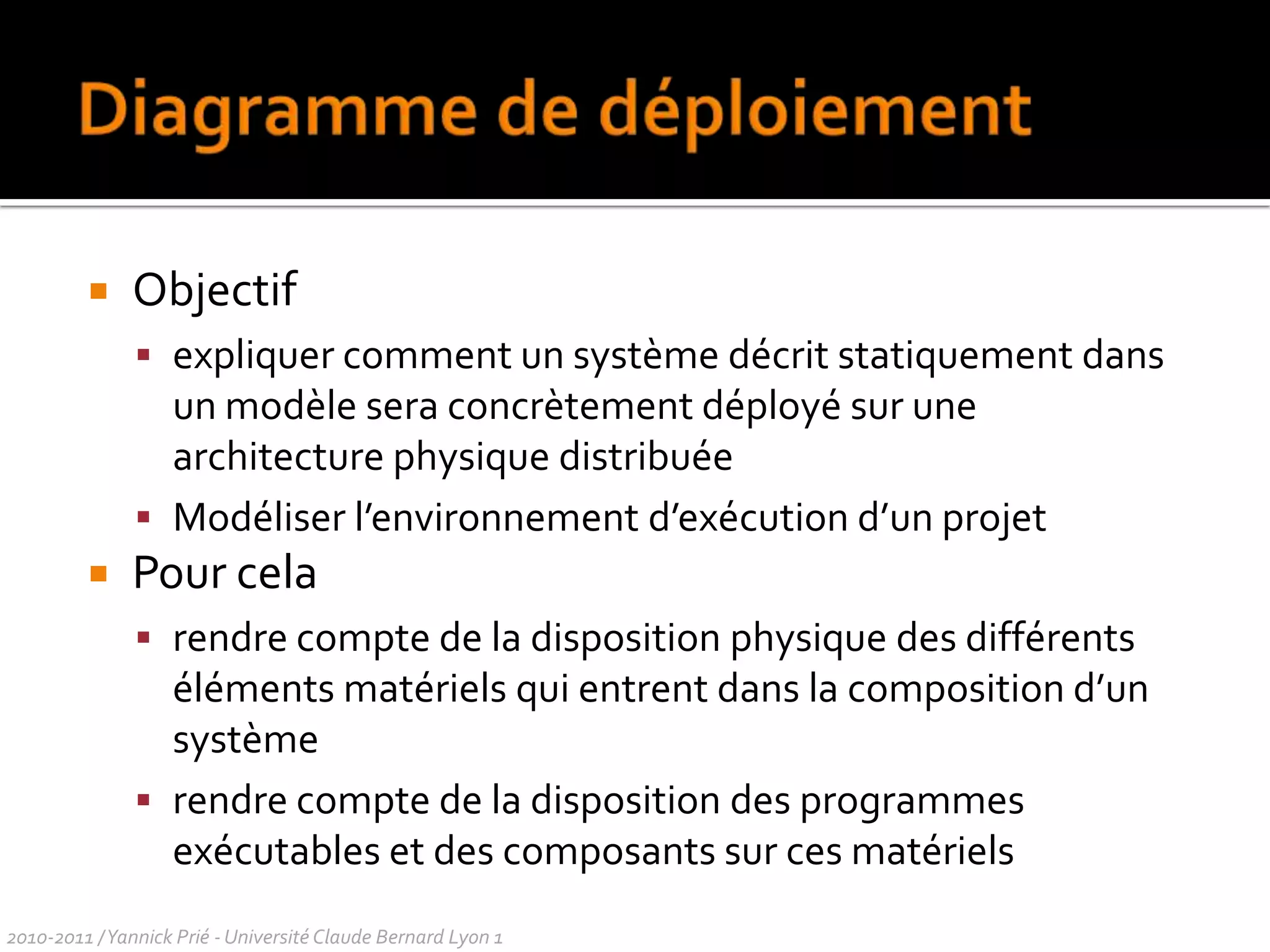

  • 205. Diagramme de déploiement Objectif expliquer comment un système décrit statiquement dans un modèle sera concrètement déployé sur une architecture physique distribuée Modéliser l’environnement d’exécution d’un projet Pour cela rendre compte de la disposition physique des différents éléments matériels qui entrent dans la composition d’un système rendre compte de la disposition des programmes exécutables et des composants sur ces matériels 2010-2011 / Yannick Prié - Université Claude Bernard Lyon 1

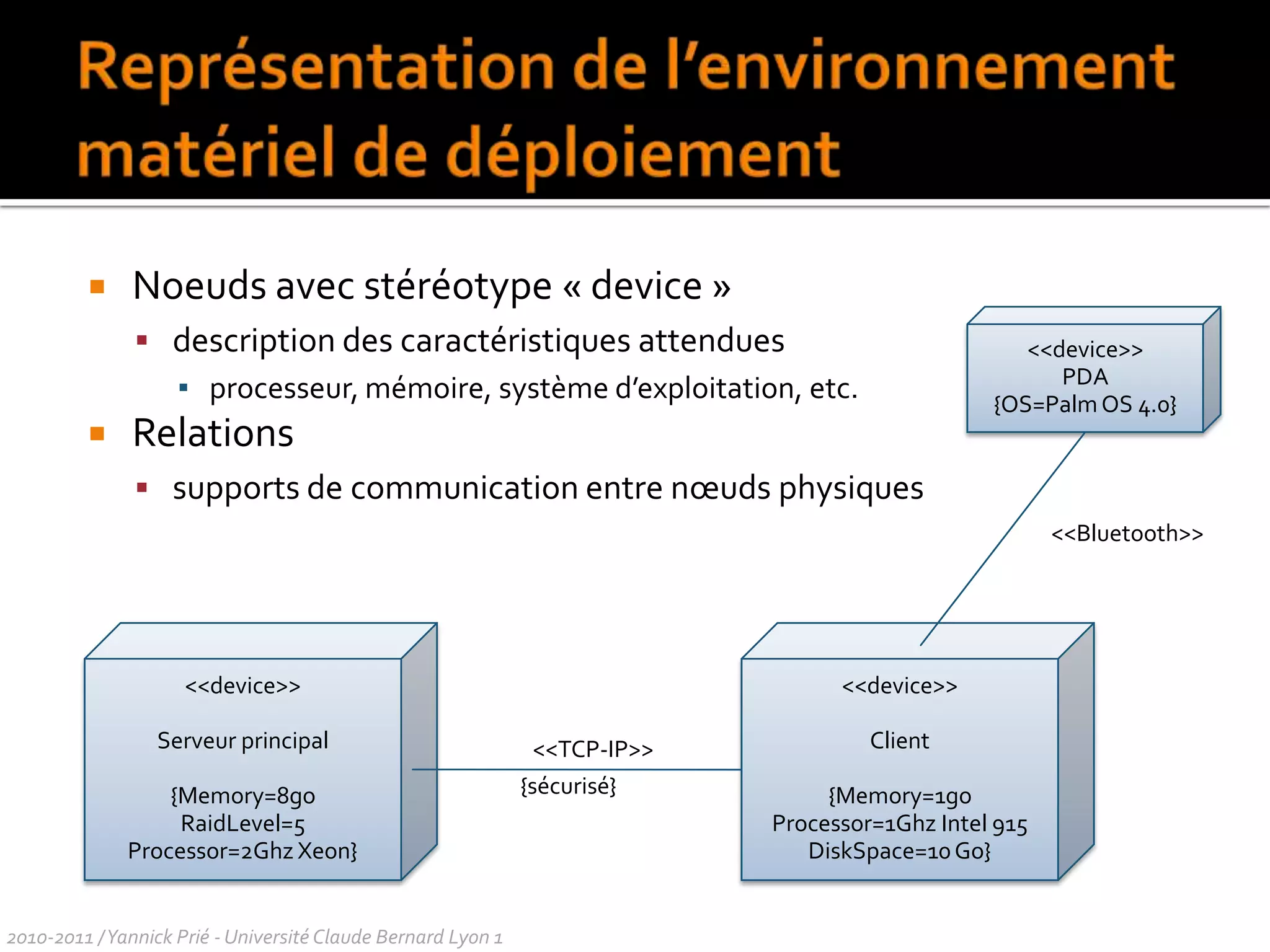

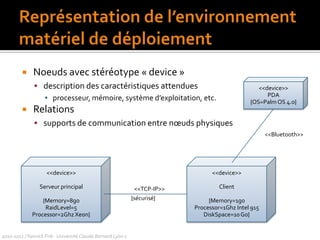

  • 206. <<device>> Serveur principal {Memory=8goRaidLevel=5 Processor=2Ghz Xeon} Représentation de l’environnement matériel de déploiement Noeuds avec stéréotype « device » description des caractéristiques attendues processeur, mémoire, système d’exploitation, etc. Relations supports de communication entre nœuds physiques 2010-2011 / Yannick Prié - Université Claude Bernard Lyon 1 <<device>> PDA {OS=Palm OS 4.0} <<Bluetooth>> <<device>> Client {Memory=1go Processor=1Ghz Intel 915 DiskSpace=10 Go} <<TCP-IP>> {sécurisé}

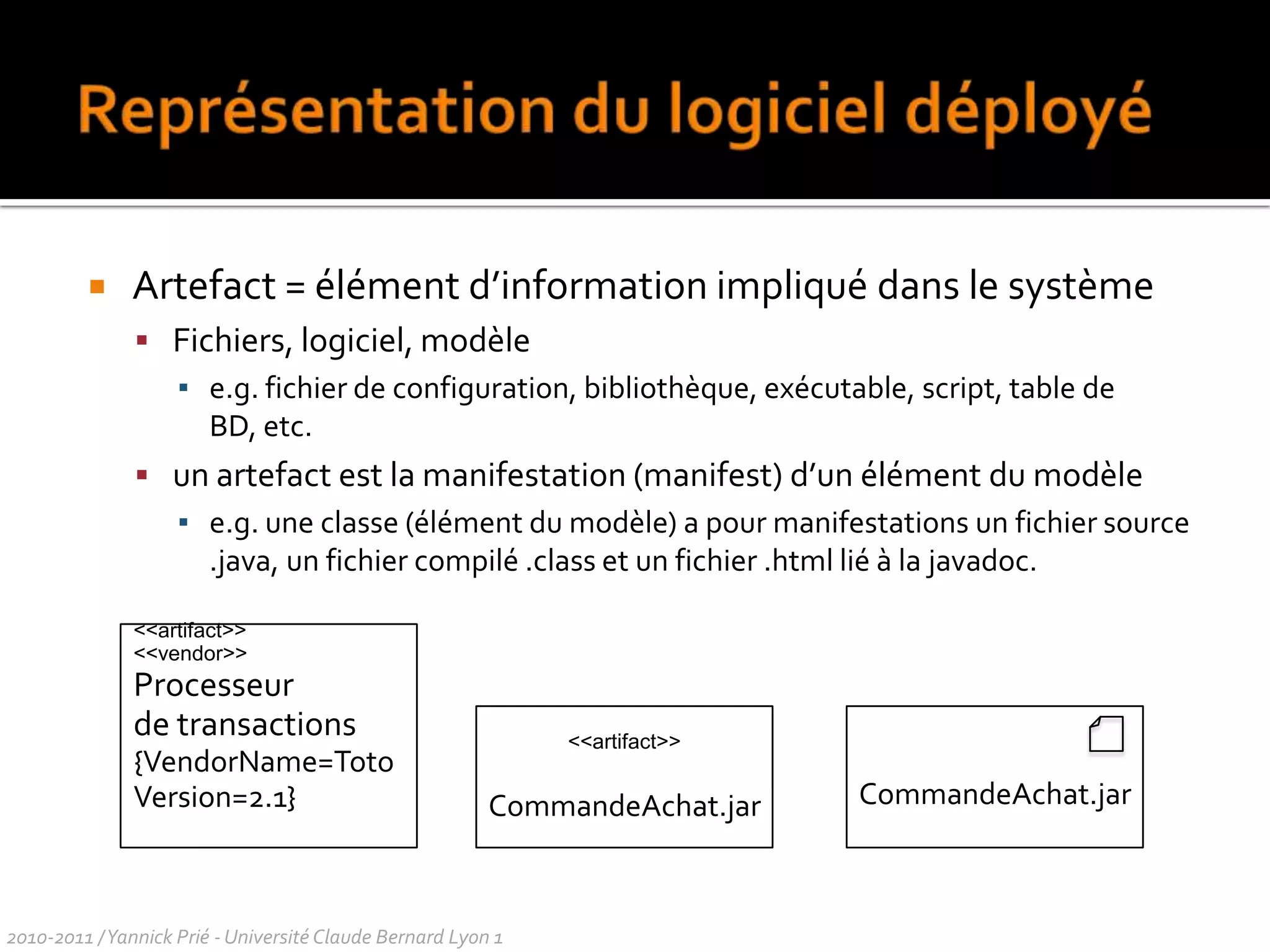

  • 207. Représentation du logiciel déployé Artefact = élément d’information impliqué dans le système Fichiers, logiciel, modèle e.g. fichier de configuration, bibliothèque, exécutable, script, table de BD, etc. un artefact est la manifestation (manifest) d’un élément du modèle e.g. une classe (élément du modèle) a pour manifestations un fichier source .java, un fichier compilé .class et un fichier .html lié à la javadoc. 2010-2011 / Yannick Prié - Université Claude Bernard Lyon 1 <<artifact>> <<vendor>> Processeurde transactions {VendorName=Toto Version=2.1} <<artifact>> CommandeAchat.jar CommandeAchat.jar

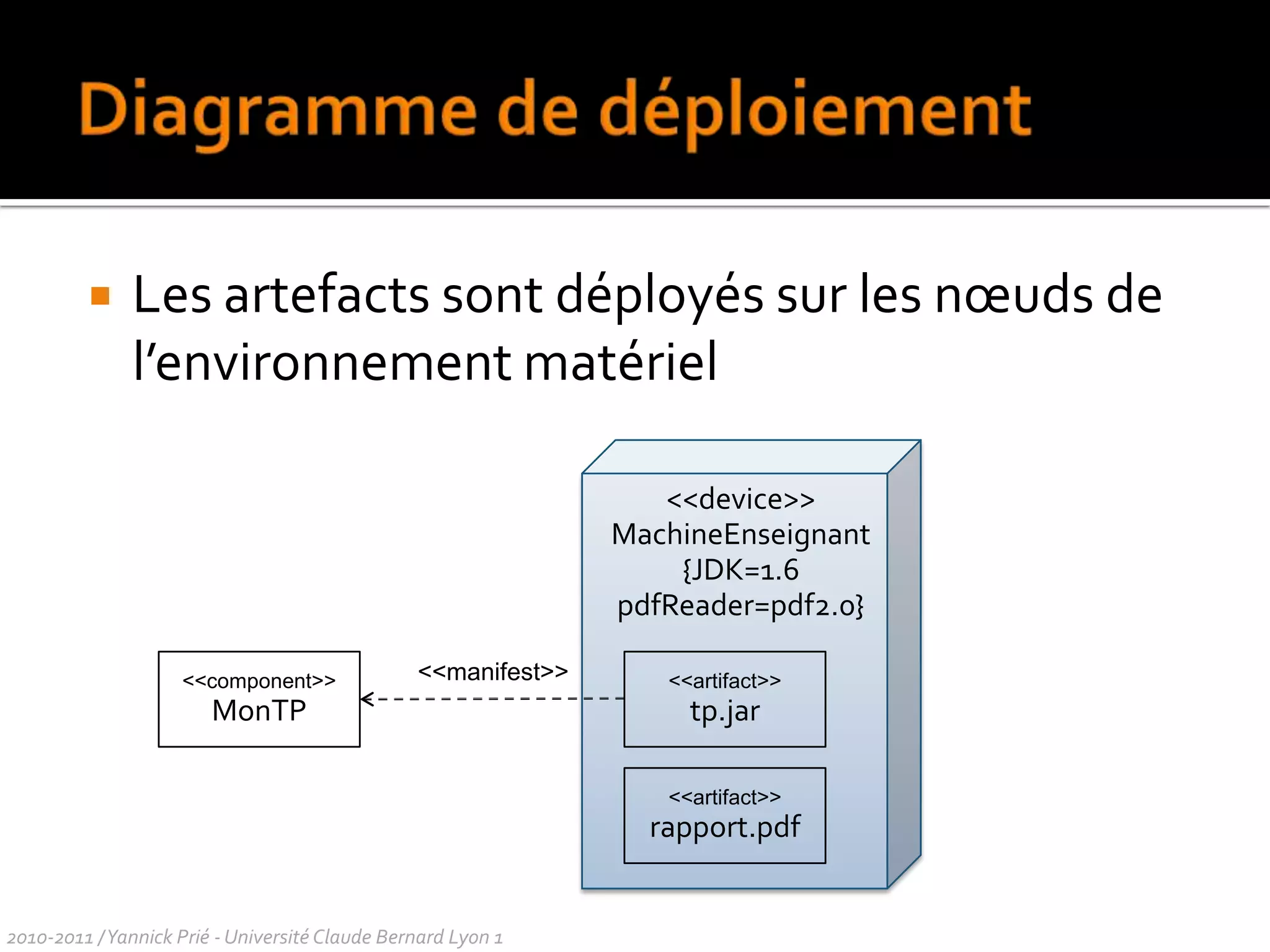

  • 208. Diagramme de déploiement Les artefacts sont déployés sur les nœuds de l’environnement matériel 2010-2011 / Yannick Prié - Université Claude Bernard Lyon 1 <<device>> MachineEnseignant {JDK=1.6 pdfReader=pdf2.0} <<artifact>> tp.jar <<component>> MonTP <<manifest>> <<artifact>> rapport.pdf

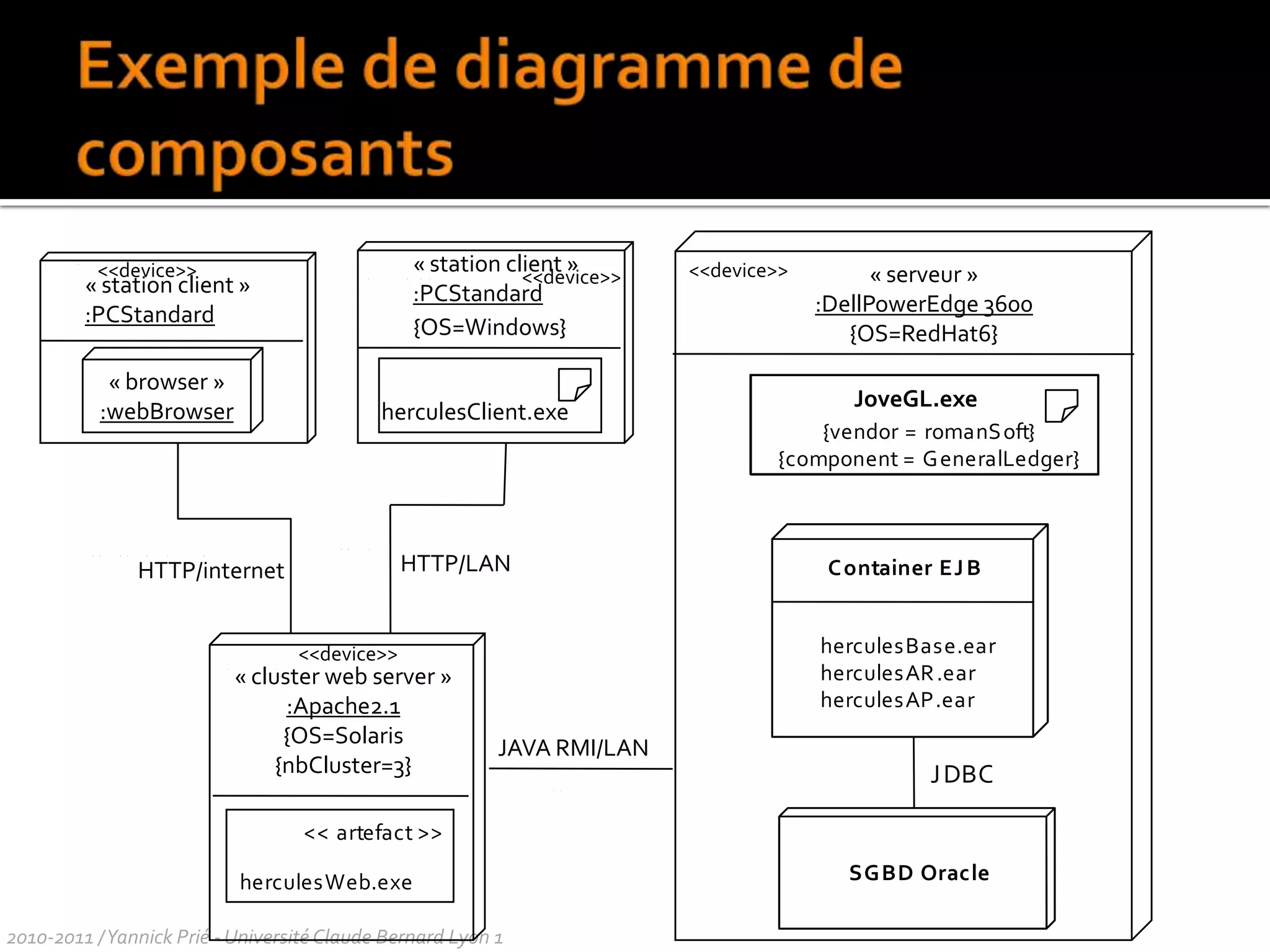

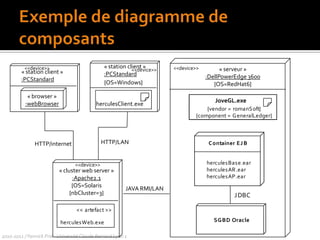

  • 209. Exemple de diagramme de composants 2010-2011 / Yannick Prié - Université Claude Bernard Lyon 1 « station client »:PCStandard « serveur »:DellPowerEdge 3600{OS=RedHat6} <<device>> <<device>> <<device>> « station client »:PCStandard i t r l i t l t r i {OS=Windows} i « browser »:webBrowser JoveGL.exe herculesClient.exe { v e n d o r = r o m a n S o f t } { c o m p o n e n t = G e n e r a l L e d g e r } . HTTP/LAN t t / HTTP/internet C o n t a i n e r E J B t t / i t r t h e r c u l e s B a s e . e a r <<device>> « cluster web server »:Apache2.1 {OS=Solaris{nbCluster=3} h e r c u l e s A R . e a r r r h e r c u l e s A P . e a r JAVA RMI/LAN J D B C I / < < a r t e f a c t > > S G B D O r a c l e h e r c u l e s W e b . e x e

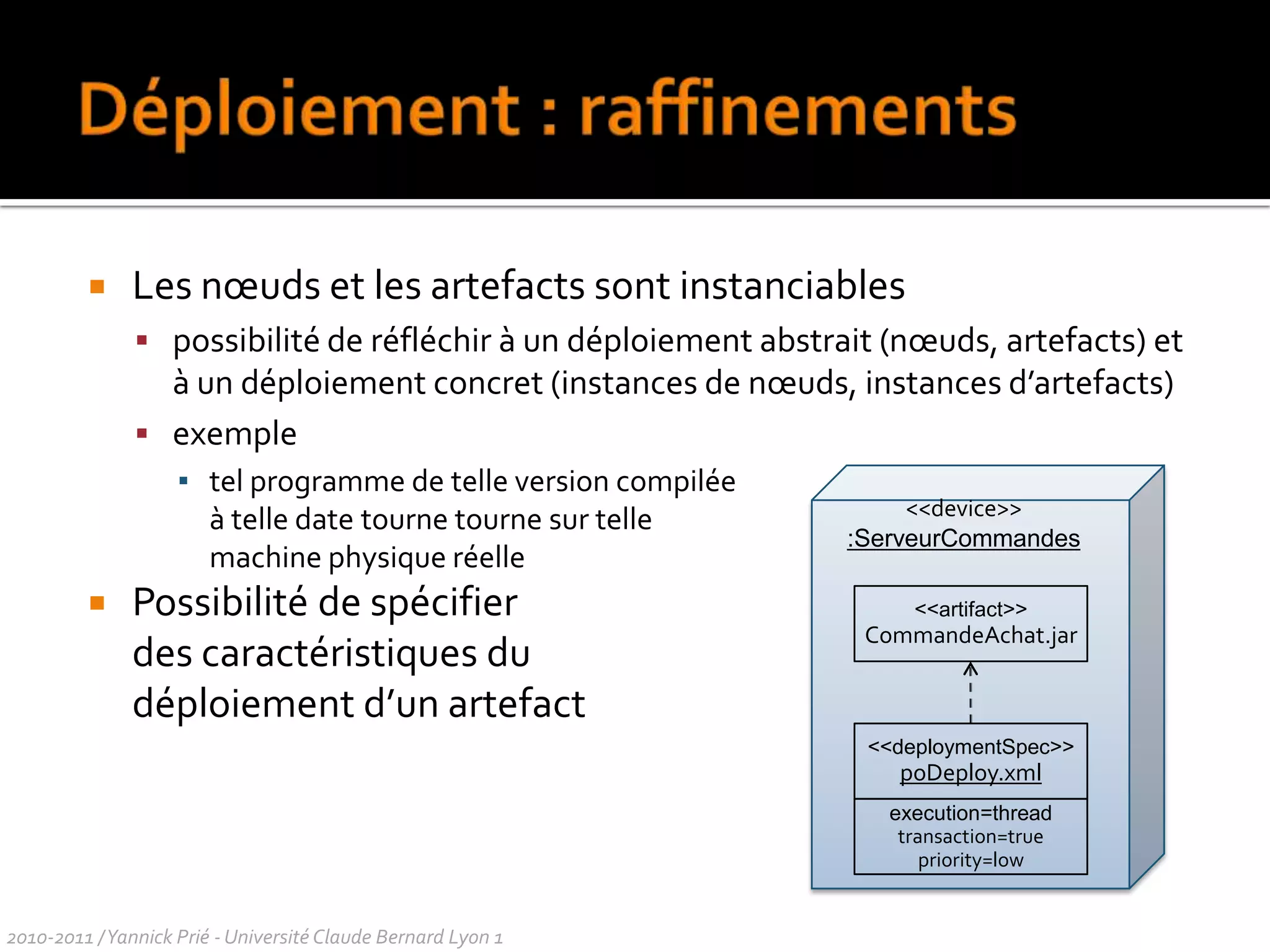

  • 210. Déploiement : raffinements Les nœuds et les artefacts sont instanciables possibilité de réfléchir à un déploiement abstrait (nœuds, artefacts) et à un déploiement concret (instances de nœuds, instances d’artefacts) exemple tel programme de telle version compiléeà telle date tourne tourne sur telle machine physique réelle Possibilité de spécifier des caractéristiques du déploiement d’un artefact 2010-2011 / Yannick Prié - Université Claude Bernard Lyon 1 <<device>> :ServeurCommandes <<artifact>> CommandeAchat.jar <<deploymentSpec>> poDeploy.xml execution=thread transaction=true priority=low

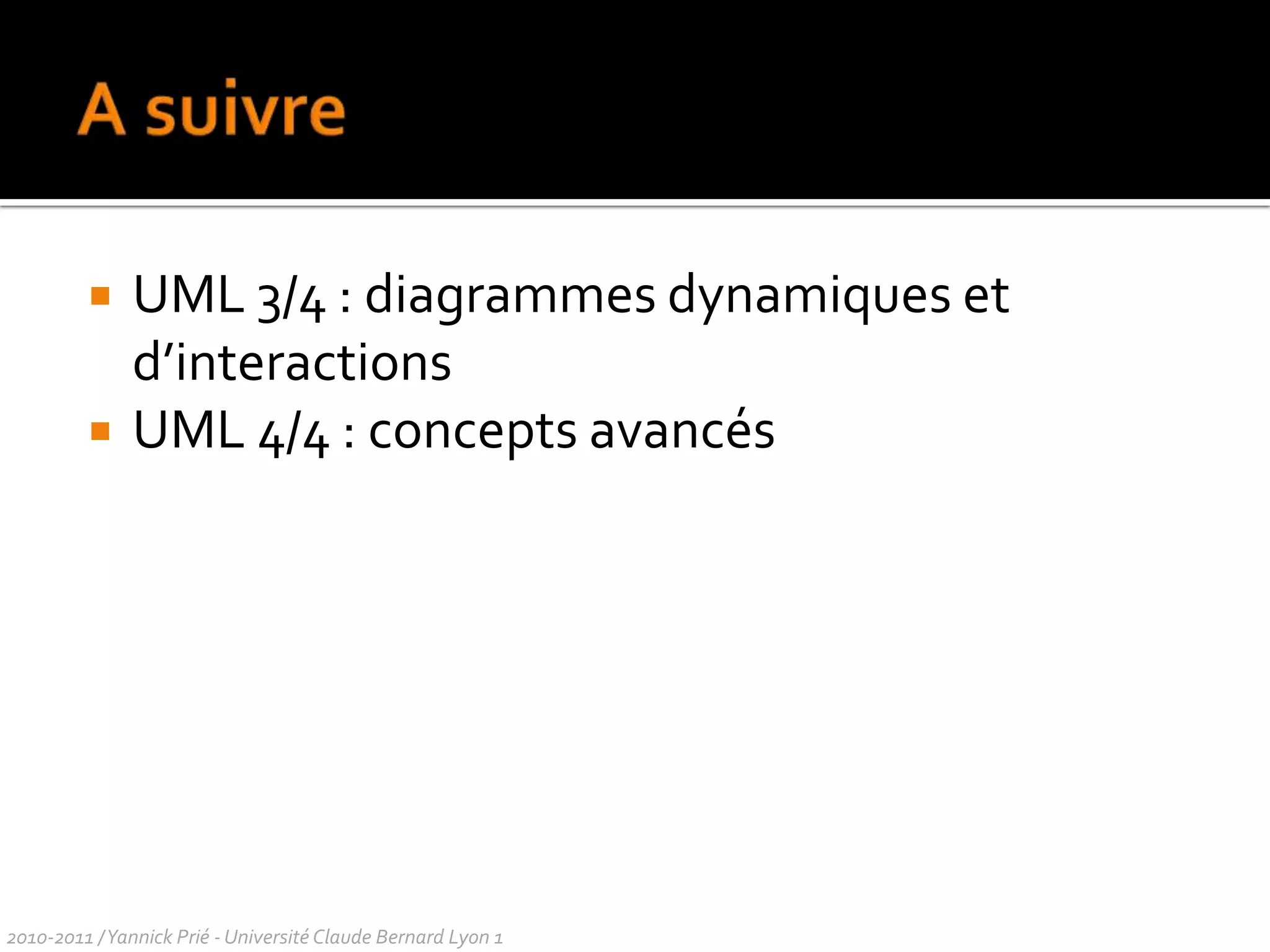

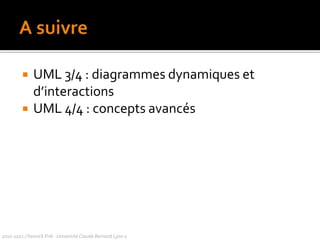

  • 211. A suivre UML 3/4 : diagrammes dynamiques et d’interactions UML 4/4 : concepts avancés 2010-2011 / Yannick Prié - Université Claude Bernard Lyon 1
