1. UML – UnifiedModelingLanguage4/4 : concepts avancés Yannick PriéDépartement Informatique – Faculté des Sciences et TechnologiesUniversité Claude Bernard Lyon 12011-2012

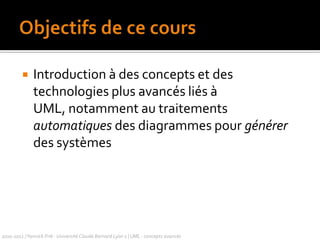

2. Objectifs de ce coursIntroduction à des concepts et des technologies plus avancés liés à UML, notamment au traitements automatiques des diagrammes pour générer des systèmes2010-2011 / Yannick Prié - Université Claude Bernard Lyon 1 | UML : concepts avancés

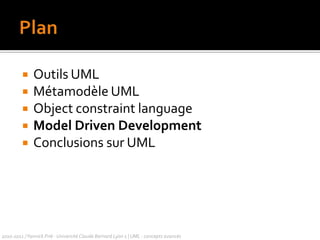

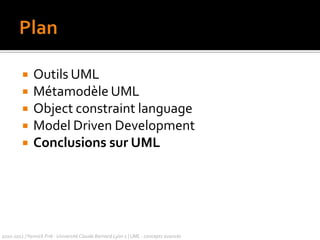

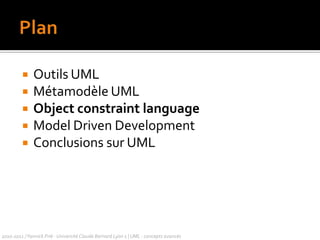

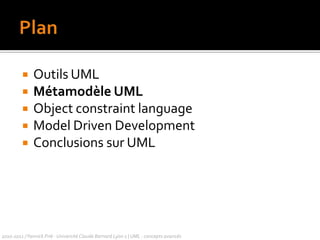

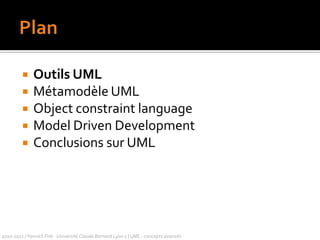

3. PlanOutils UMLMétamodèle UML Object constraint languageModel Driven DevelopmentConclusions sur UML2010-2011 / Yannick Prié - Université Claude Bernard Lyon 1 | UML : concepts avancés

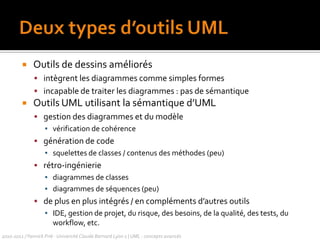

4. Deux types d’outils UMLOutils de dessins améliorés

5. intègrent les diagrammes comme simples formes

6. incapable de traiter les diagrammes : pas de sémantique

7. Outils UML utilisant la sémantique d’UML

8. gestion des diagrammes et du modèle

9. vérification de cohérence

10. génération de code

11. squelettes de classes / contenus des méthodes (peu)

12. rétro-ingénierie

13. diagrammes de classes

14. diagrammes de séquences (peu)

15. de plus en plus intégrés / en compléments d’autres outils

16. IDE, gestion de projet, du risque, des besoins, de la qualité, des tests, du workflow, etc.2010-2011 / Yannick Prié - Université Claude Bernard Lyon 1 | UML : concepts avancés

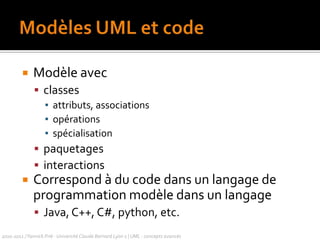

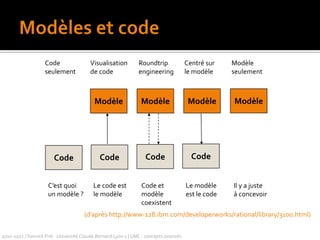

17. Modèles UML et codeModèle avec

18. classes

19. attributs, associations

20. opérations

21. spécialisation

22. paquetages

23. interactions

24. Correspond à du code dans un langage de programmation modèle dans un langage

25. Java, C++, C#, python, etc.2010-2011 / Yannick Prié - Université Claude Bernard Lyon 1 | UML : concepts avancés

26. Traduction simple en objet (Java)2010-2011 / Yannick Prié - Université Claude Bernard Lyon 1 | UML : concepts avancésenseignementCoursEleve-titre : string-module : string*assiste0..*annee : Date#elevescoursSuivi #travailler(h int) … public associerCoursSuivi(unCours : Cours) { /* ecrire ici */ } public nbCoursSuivi { return coursSuivi.length ; } protected travailler(h : int) { /* ecrire ici */ } /* etc. */ }package enseignement ;public class Eleve { private Date annee ; private Court coursSuivi[] ; public Eleve() ; public Date getAnnee() { return annee ; } public void setAnnee(Date uneAnnee) { annee = uneAnnee ; } …

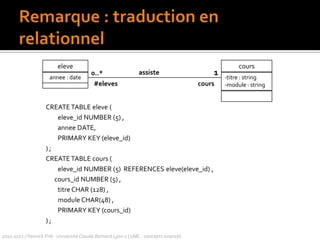

27. 2010-2011 / Yannick Prié - Université Claude Bernard Lyon 1 | UML : concepts avancésCREATE TABLE eleve ( eleve_id NUMBER (5) , annee DATE, PRIMARY KEY (eleve_id)) ;CREATE TABLE cours ( eleve_id NUMBER (5) REFERENCES eleve(eleve_id) , cours_id NUMBER (5) , titre CHAR (128) , module CHAR(48) , PRIMARY KEY (cours_id)) ;Remarque : traduction en relationnelelevecours1assiste0..*annee : date-titre : string-module : string#elevescours

28. Pro-ingénierie

29. générer le code à partir du modèle
