1. UML : Unified Modeling Language
Analyse et conception orientée objet
Jamal BAKKAS
Université Cadi Ayyad
Ecole Supérieure de Technologie-Safi
Jamal BAKKAS
Chapitre 4 : Diagramme de séquence

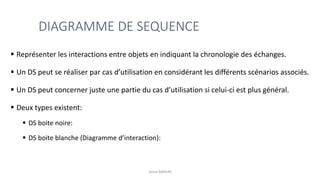

2. DIAGRAMME DE SEQUENCE
▪ Représenter les interactions entre objets en indiquant la chronologie des échanges.
▪ Un DS peut se réaliser par cas d’utilisation en considérant les différents scénarios associés.
▪ Un DS peut concerner juste une partie du cas d’utilisation si celui-ci est plus général.
▪ Deux types existent:
▪ DS boite noire:
▪ DS boite blanche (Diagramme d’interaction):
Jamal BAKKAS

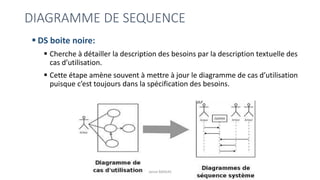

3. DIAGRAMME DE SEQUENCE
▪ DS boite noire:
▪ Cherche à détailler la description des besoins par la description textuelle des
cas d’utilisation.
▪ Cette étape amène souvent à mettre à jour le diagramme de cas d’utilisation
puisque c’est toujours dans la spécification des besoins.
Jamal BAKKAS

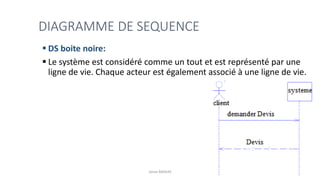

4. DIAGRAMME DE SEQUENCE
▪ DS boite noire:
▪ Le système est considéré comme un tout et est représenté par une
ligne de vie. Chaque acteur est également associé à une ligne de vie.
Jamal BAKKAS

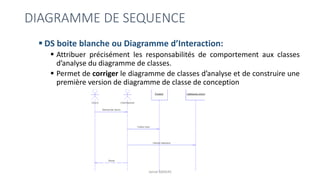

5. DIAGRAMME DE SEQUENCE
▪ DS boite blanche ou Diagramme d’Interaction:
▪ Attribuer précisément les responsabilités de comportement aux classes
d’analyse du diagramme de classes.
▪ Permet de corriger le diagramme de classes d’analyse et de construire une
première version de diagramme de classe de conception
Jamal BAKKAS

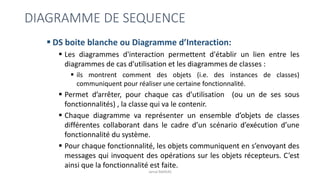

6. DIAGRAMME DE SEQUENCE
▪ DS boite blanche ou Diagramme d’Interaction:
▪ Les diagrammes d'interaction permettent d'établir un lien entre les
diagrammes de cas d'utilisation et les diagrammes de classes :
▪ ils montrent comment des objets (i.e. des instances de classes)
communiquent pour réaliser une certaine fonctionnalité.
▪ Permet d’arrêter, pour chaque cas d’utilisation (ou un de ses sous
fonctionnalités) , la classe qui va le contenir.
▪ Chaque diagramme va représenter un ensemble d’objets de classes
différentes collaborant dans le cadre d’un scénario d’exécution d’une
fonctionnalité du système.
▪ Pour chaque fonctionnalité, les objets communiquent en s’envoyant des
messages qui invoquent des opérations sur les objets récepteurs. C’est
ainsi que la fonctionnalité est faite.
Jamal BAKKAS

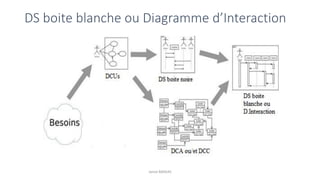

7. DS boite blanche ou Diagramme d’Interaction
Jamal BAKKAS

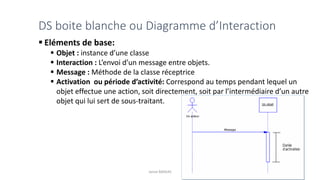

8. DS boite blanche ou Diagramme d’Interaction
▪ Eléments de base:
▪ Objet : instance d’une classe
▪ Interaction : L’envoi d’un message entre objets.
▪ Message : Méthode de la classe réceptrice
▪ Activation ou période d’activité: Correspond au temps pendant lequel un
objet effectue une action, soit directement, soit par l’intermédiaire d’un autre
objet qui lui sert de sous-traitant.
Jamal BAKKAS

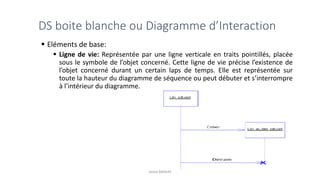

9. DS boite blanche ou Diagramme d’Interaction
▪ Eléments de base:
▪ Ligne de vie: Représentée par une ligne verticale en traits pointillés, placée
sous le symbole de l’objet concerné. Cette ligne de vie précise l’existence de
l’objet concerné durant un certain laps de temps. Elle est représentée sur
toute la hauteur du diagramme de séquence ou peut débuter et s’interrompre
à l’intérieur du diagramme.
Jamal BAKKAS

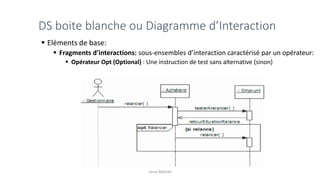

10. DS boite blanche ou Diagramme d’Interaction
▪ Eléments de base:
▪ Fragments d’interactions: sous-ensembles d’interaction caractérisé par un opérateur:
▪ Opérateur Opt (Optional) : Une instruction de test sans alternative (sinon)
Jamal BAKKAS

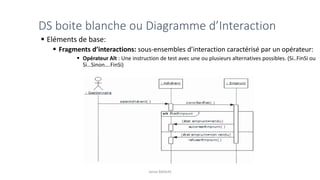

11. DS boite blanche ou Diagramme d’Interaction
▪ Eléments de base:
▪ Fragments d’interactions: sous-ensembles d’interaction caractérisé par un opérateur:
▪ Opérateur Alt : Une instruction de test avec une ou plusieurs alternatives possibles. (Si..FinSi ou
Si…Sinon….FinSi)
Jamal BAKKAS

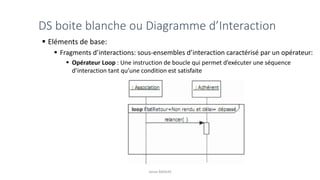

12. DS boite blanche ou Diagramme d’Interaction
▪ Eléments de base:
▪ Fragments d’interactions: sous-ensembles d’interaction caractérisé par un opérateur:
▪ Opérateur Loop : Une instruction de boucle qui permet d’exécuter une séquence
d’interaction tant qu’une condition est satisfaite
Jamal BAKKAS

13. DS boite blanche ou Diagramme d’Interaction:
Jamal BAKKAS
MaCommande: COMMANDE Pr:PRODUIT
M. X : CLIENT
Loop pour chaque produit
CalculerTotal()
Montant total
GetPrix()
GetSesProduits()
Exemple: Calcul du total d’une commande

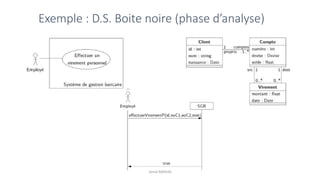

14. Exemple : D.S. Boite noire (phase d’analyse)
Jamal BAKKAS

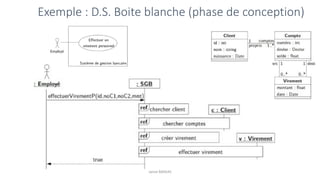

15. Exemple : D.S. Boite blanche (phase de conception)
Jamal BAKKAS

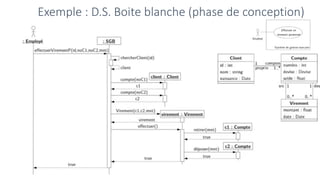

16. Exemple : D.S. Boite blanche (phase de conception)
Jamal BAKKAS

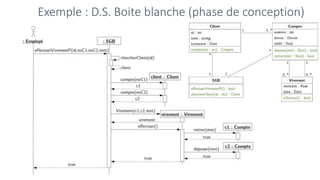

17. Exemple : D.S. Boite blanche (phase de conception)
Jamal BAKKAS

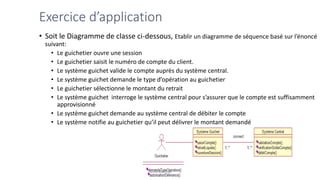

18. Exercice d’application
• Soit le Diagramme de classe ci-dessous, Etablir un diagramme de séquence basé sur l’énoncé
suivant:
• Le guichetier ouvre une session
• Le guichetier saisit le numéro de compte du client.
• Le système guichet valide le compte auprès du système central.
• Le système guichet demande le type d’opération au guichetier
• Le guichetier sélectionne le montant du retrait
• Le système guichet interroge le système central pour s’assurer que le compte est suffisamment
approvisionné
• Le système guichet demande au système central de débiter le compte
• Le système notifie au guichetier qu’il peut délivrer le montant demandé
Jamal BAKKAS

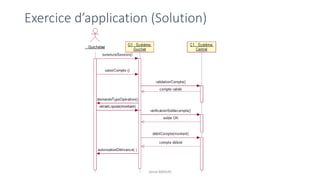

19. Exercice d’application (Solution)
Jamal BAKKAS

20. UML : Unified Modeling Language
Analyse et conception orientée objet
Jamal BAKKAS
Université Cadi Ayyad
Ecole Supérieure de Technologie-Safi
Jamal BAKKAS
Chapitre 4 : Diagramme de collaboration

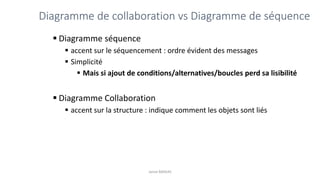

21. Diagramme de collaboration vs Diagramme de séquence
▪ Diagramme séquence
▪ accent sur le séquencement : ordre évident des messages
▪ Simplicité
▪ Mais si ajout de conditions/alternatives/boucles perd sa lisibilité
▪ Diagramme Collaboration
▪ accent sur la structure : indique comment les objets sont liés
Jamal BAKKAS

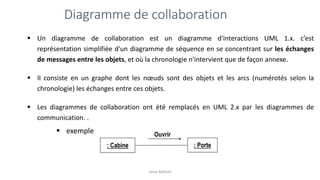

22. Diagramme de collaboration
: Porte
: Cabine
Ouvrir
▪ exemple
Jamal BAKKAS
▪ Un diagramme de collaboration est un diagramme d'interactions UML 1.x. c’est
représentation simplifiée d'un diagramme de séquence en se concentrant sur les échanges
de messages entre les objets, et où la chronologie n'intervient que de façon annexe.
▪ Il consiste en un graphe dont les nœuds sont des objets et les arcs (numérotés selon la
chronologie) les échanges entre ces objets.
▪ Les diagrammes de collaboration ont été remplacés en UML 2.x par les diagrammes de
communication. .

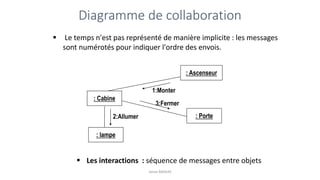

23. ▪ Le temps n'est pas représenté de manière implicite : les messages
sont numérotés pour indiquer l'ordre des envois.
3:Fermer
1:Monter
2:Allumer
Diagramme de collaboration
: Cabine
: Ascenseur
: Porte
: lampe
▪ Les interactions : séquence de messages entre objets
Jamal BAKKAS

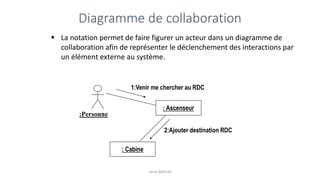

24. Diagramme de collaboration
:Personne
2:Ajouter destination RDC
: Ascenseur
1:Venir me chercher au RDC
: Cabine
Jamal BAKKAS
▪ La notation permet de faire figurer un acteur dans un diagramme de
collaboration afin de représenter le déclenchement des interactions par
un élément externe au système.

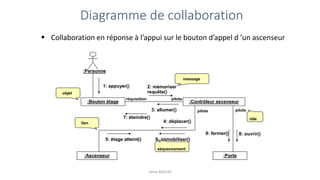

25. Diagramme de collaboration
Jamal BAKKAS
:Bouton étage :Contrôleur ascenseur
:Porte
:Ascenseur
1: appuyer() 2: mémoriser
requête()
3: allumer()
4: déplacer()
5: étage atteint() 6: immobiliser()
7: éteindre()
8: ouvrir()
9: fermer()
objet
message
lien
▪ Collaboration en réponse à l’appui sur le bouton d’appel d ’un ascenseur
séquencement
pilote
réquisition
pilote
rôle
pilote
:Personne

26. Jamal BAKKAS

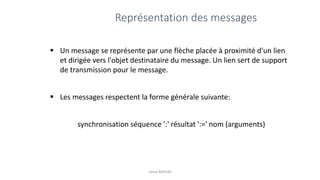

Représentation des messages
▪ Un message se représente par une flèche placée à proximité d'un lien
et dirigée vers l'objet destinataire du message. Un lien sert de support
de transmission pour le message.
▪ Les messages respectent la forme générale suivante:
synchronisation séquence ':' résultat ':=' nom (arguments)

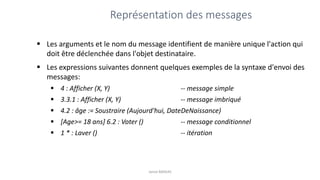

27. Jamal BAKKAS
Représentation des messages
▪ Les arguments et le nom du message identifient de manière unique l'action qui
doit être déclenchée dans l'objet destinataire.
▪ Les expressions suivantes donnent quelques exemples de la syntaxe d'envoi des
messages:
▪ 4 : Afficher (X, Y) -- message simple
▪ 3.3.1 : Afficher (X, Y) -- message imbriqué
▪ 4.2 : âge := Soustraire (Aujourd'hui, DateDeNaissance)
▪ [Age>= 18 ans] 6.2 : Voter () -- message conditionnel
▪ 1 * : Laver () -- itération
