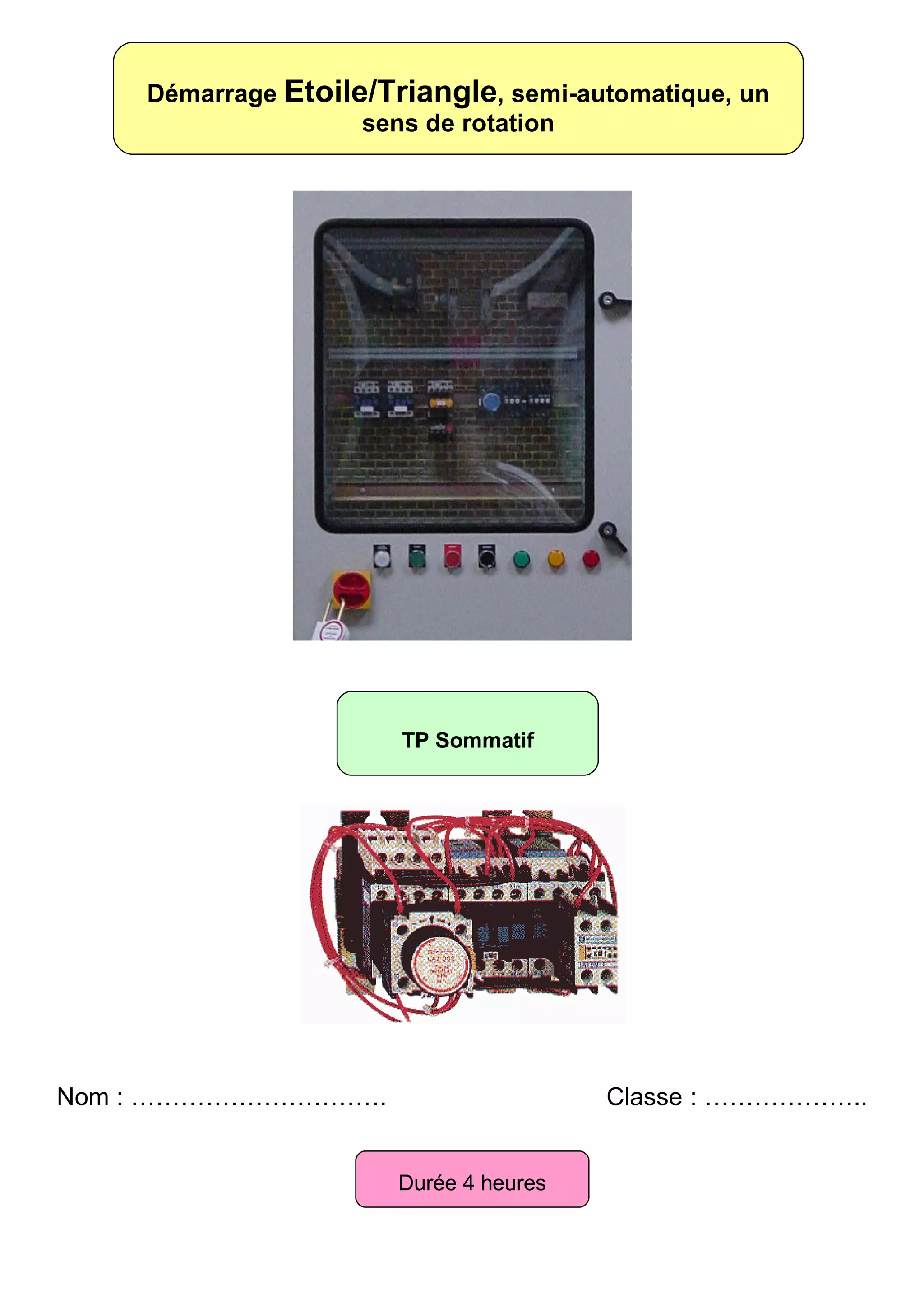

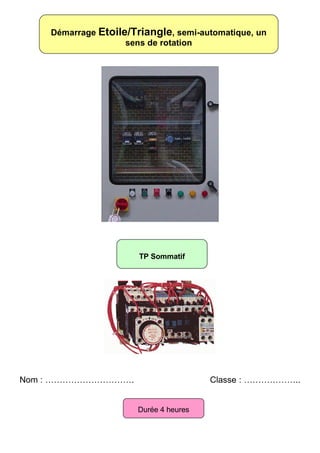

1. Démarrage Etoile/Triangle, semi-automatique, un
sens de rotation
TP Sommatif
Nom : …………………………. Classe : ………………..
Durée 4 heures

2. Discipline Classe
FICHE DE TRAVAUX PRATIQUES FTP n°1/5
M.S.M.A. BAC PRO
Thème support : Coffret électrique

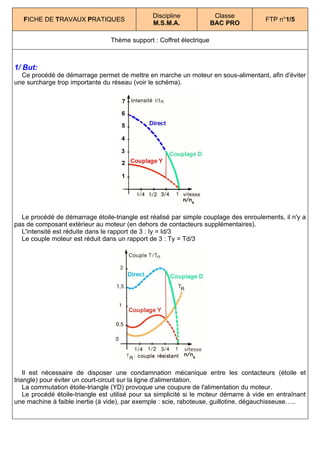

1/ But:
Ce procédé de démarrage permet de mettre en marche un moteur en sous-alimentant, afin d'éviter
une surcharge trop importante du réseau (voir le schéma).
Le procédé de démarrage étoile-triangle est réalisé par simple couplage des enroulements, il n'y a
pas de composant extérieur au moteur (en dehors de contacteurs supplémentaires).
L'intensité est réduite dans le rapport de 3 : Iy = Id/3
Le couple moteur est réduit dans un rapport de 3 : Ty = Td/3
Il est nécessaire de disposer une condamnation mécanique entre les contacteurs (étoile et
triangle) pour éviter un court-circuit sur la ligne d'alimentation.
La commutation étoile-triangle (YD) provoque une coupure de l'alimentation du moteur.
Le procédé étoile-triangle est utilisé pour sa simplicité si le moteur démarre à vide en entraînant
une machine à faible inertie (à vide), par exemple : scie, raboteuse, guillotine, dégauchisseuse…..

3. Discipline Classe
FICHE DE TRAVAUX PRATIQUES FTP n° 2/5
M.S.M.A. BAC PRO
2/ fonctionnement :
Le système est sous-tension, (Q1 fermé), prêt à fonctionner.
L1 L2 L3 N
1 3 5
220V / 24V
Q 1
2 4 6
13 14
1Q 1 F1 F3
S1
F2
S2
1K M 2
1 3 5 1 3 5 1 3 5
K M 2 K M 3 K M 1
2 4 6 2 4 6 2 4 6
2K M 2 1K M 1
V 1
U 1 W 1
1K M 3 2K M 1
M 1 3 5
F2
U 2 3~ W 2
2 4 6
K M 1 K M 3 K M 2
V 2
E T O IL E T R IA N G L E L IG N E
a – Appui et relâchement sur le bouton MARCHE : (le moteur se lance)
- Bobines KM1 et KM2 alimentées.
- Démarrage de la temporisation 2KM2
b – Fin de la temporisation :
La bobine KM1 n'est plus alimentée est la bobine KM3 le devient (passage en couplage triangle, le
moteur est alimenté à pleine tension et fini de démarrer).
c – Phase de fonctionnement normal.
d – Appui sur le bouton poussoir ARRET :
L'alimentation du circuit commande est coupée, entraînant l'ouverture des contacteurs et donc l'arrêt
du moteur.

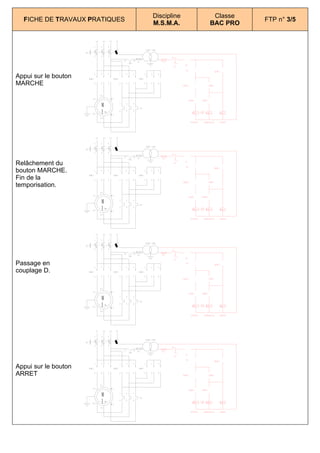

Compléter les schémas (FTP n°3/5) en indiquant la position ou l'état des boutons, contacteurs et
moteur lors du fonctionnement en vous aidant du logiciel DEPARTS-MOTEURS (DR n°1).

4. Discipline Classe
FICHE DE TRAVAUX PRATIQUES FTP n° 3/5
M.S.M.A. BAC PRO
L1 L2 L3 N
1 3 5
220V / 24V
Q 1
2 4 6
13 14
1Q 1 F1 F3
S1
F2
S2
1K M 2
Appui sur le bouton K M 2
1 3 5
K M 3
1 3 5
K M 1
1 3 5
MARCHE 2 4 6 2 4 6 2 4 6
2K M 2 1K M 1
V 1
U 1 W 1
1K M 3 2K M 1
M 1 3 5
F2
U 2 3~ W 2
2 4 6
K M 1 K M 3 K M 2
V 2
E T O IL E T R IA N G L E L IG N E
L1 L2 L3 N
1 3 5
220V / 24V
Q 1
2 4 6
13 14
1Q 1 F1 F3
Relâchement du F2
S1
S2
bouton MARCHE.
1K M 2
1 3 5 1 3 5 1 3 5
Fin de la
K M 2 K M 3 K M 1
2 4 6 2 4 6 2 4 6
temporisation.
2K M 2 1K M 1
V 1
U 1 W 1
1K M 3 2K M 1
M 1 3 5
F2
U 2 3~ W 2
2 4 6
K M 1 K M 3 K M 2
V 2
E T O IL E T R IA N G L E L IG N E
L1 L2 L3 N
1 3 5
220V / 24V
Q 1
2 4 6
13 14
1Q 1 F1 F3
S1
F2
Passage en 1 3 5 1 3 5 1 3 5
S2
1K M 2
couplage D. K M 2 K M 3 K M 1
2 4 6 2 4 6 2 4 6
2K M 2 1K M 1
V 1
U 1 W 1
1K M 3 2K M 1
M 1 3 5
F2
U 2 3~ W 2
2 4 6
K M 1 K M 3 K M 2
V 2
E T O IL E T R IA N G L E L IG N E
L1 L2 L3 N
1 3 5
220V / 24V
Q 1
2 4 6
13 14
1Q 1 F1 F3
S1
F2
S2
1K M 2
Appui sur le bouton
1 3 5 1 3 5 1 3 5
K M 2 K M 3 K M 1
ARRET 2 4 6 2 4 6 2 4 6
2K M 2 1K M 1
V 1
U 1 W 1
1K M 3 2K M 1
M 1 3 5
F2
U 2 3~ W 2
2 4 6
K M 1 K M 3 K M 2
V 2
E T O IL E T R IA N G L E L IG N E

5. Discipline Classe
FICHE DE TRAVAUX PRATIQUES FTP n°4/5
M.S.M.A. BAC PRO
Etablir le chronogramme relatif à ce cycle (états des contacteurs et des boutons)
1
KM3
0
1
KM2
0
1
KM1
0
1
Arrêt
0
1
Marche
0
Appel du professeur

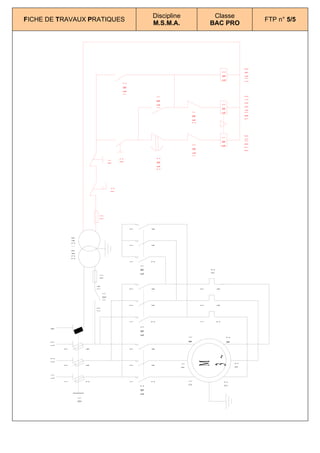

Compléter le schéma (FTP n°5/5), mettre les numéros des boutons, des contacts, contacteurs.
Appel du professeur
Réaliser le câblage de la FTP n°5/5.

6. L1 L2 L3 N
1 3 5
220V / 24V
Q 1
2 4 6
13 14
1Q 1 F1 F3
S1
F2
S2
FICHE DE TRAVAUX PRATIQUES
1K M 2
1 3 5 1 3 5 1 3 5
K M 2 K M 3 K M 1
2 4 6 2 4 6 2 4 6
2K M 2 1K M 1
M.S.M.A.
Discipline
V 1
U 1 W 1
1K M 3 2K M 1
1 3 5
M F2
2 4 6
U 2 3~ K M 1 K M 3 K M 2
W 2
Classe
V 2
BAC PRO
E T O IL E T R IA N G L E L IG N E
FTP n° 5/5

7. Discipline Classe
Dossier Ressource M.S.M.A. BAC PRO
DR n° 1

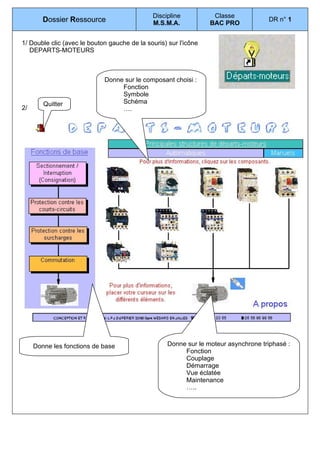

1/ Double clic (avec le bouton gauche de la souris) sur l'icône
DEPARTS-MOTEURS
Donne sur le composant choisi :
Fonction
Symbole
Quitter Schéma
2/ ….
Donne les fonctions de base Donne sur le moteur asynchrone triphasé :
Fonction
Couplage
Démarrage
Vue éclatée
Maintenance
…..

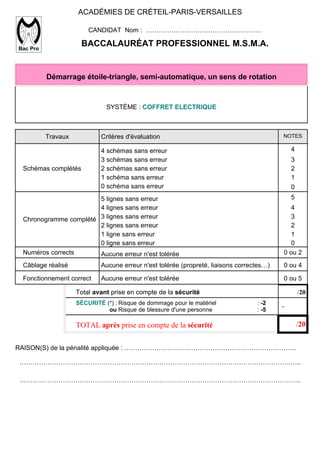

8. ACADÉMIES DE CRÉTEIL-PARIS-VERSAILLES
CANDIDAT Nom : ………………………………………………
Bac Pro
BACCALAURÉAT PROFESSIONNEL M.S.M.A.
Démarrage étoile-triangle, semi-automatique, un sens de rotation
SYSTÈME : COFFRET ELECTRIQUE
Travaux Critères d'évaluation NOTES
4 schémas sans erreur 4
3 schémas sans erreur 3
Schémas complétés 2 schémas sans erreur 2
1 schéma sans erreur 1
0 schéma sans erreur 0
5 lignes sans erreur 5
4 lignes sans erreur 4
Chronogramme complété 3 lignes sans erreur 3
2 lignes sans erreur 2
1 ligne sans erreur 1
0 ligne sans erreur 0
Numéros corrects Aucune erreur n'est tolérée 0 ou 2
Câblage réalisé Aucune erreur n'est tolérée (propreté, liaisons correctes…) 0 ou 4
Fonctionnement correct Aucune erreur n'est tolérée 0 ou 5
Total avant prise en compte de la sécurité /20
SÉCURITÉ (*) : Risque de dommage pour le matériel : -2 _
ou Risque de blessure d'une personne : -5
TOTAL après prise en compte de la sécurité /20
RAISON(S) de la pénalité appliquée : ……………………………………………………………………..
…………………………………………………………………………………………………………………..
…………………………………………………………………………………………………………………..
