Le document traite de l'analyse systémique, en particulier de l'approche descendante, qui permet de définir et comprendre les systèmes et leurs sous-systèmes. Il décrit les concepts de fonctions globales, entrées, sorties et matières d'œuvre dans un contexte technique, ainsi que la modélisation graphique des systèmes automatisés. Enfin, il illustre la structure d'un système automatisé, à travers un exemple de convoyeur mécanisé.

1. L ’analyse système À partir de MAINELEC

2. Analyse système de type descendante Quelques définitions :

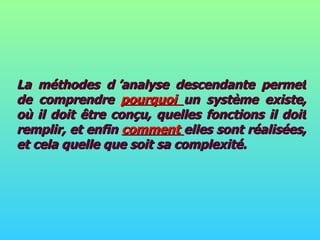

3. La méthodes d ’analyse descendante permet de comprendre pourquoi un système existe, où il doit être conçu, quelles fonctions il doit remplir, et enfin comment elles sont réalisées, et cela quelle que soit sa complexité.

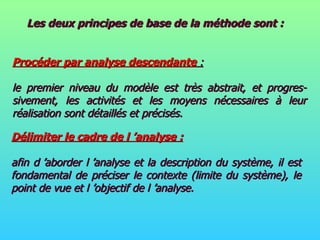

4. Les deux principes de base de la méthode sont : Procéder par analyse descendante : le premier niveau du modèle est très abstrait, et progres- sivement, les activités et les moyens nécessaires à leur réalisation sont détaillés et précisés. Délimiter le cadre de l ’analyse : afin d ’aborder l ’analyse et la description du système, il est fondamental de préciser le contexte (limite du système), le point de vue et l ’objectif de l ’analyse.

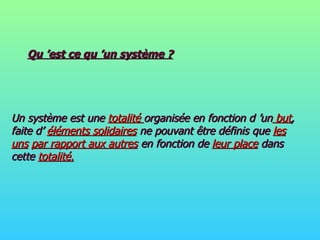

5. Qu ’est ce qu ’un système ? Un système est une totalité organisée en fonction d ’un but , faite d’ éléments solidaires ne pouvant être définis que les uns par rapport aux autres en fonction de leur place dans cette totalité.

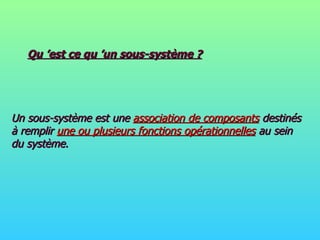

6. Qu ’est ce qu ’un sous-système ? Un sous-système est une association de composants destinés à remplir une ou plusieurs fonctions opérationnelles au sein du système.

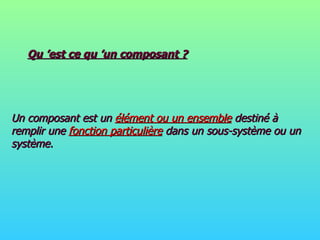

7. Qu ’est ce qu ’un composant ? Un composant est un élément ou un ensemble destiné à remplir une fonction particulière dans un sous-système ou un système.

8. Qu ’est ce qu ’une entrée ? Une entrée est une situation initiale . L ’endroit ou la matière d ’œuvre entre dans le système.

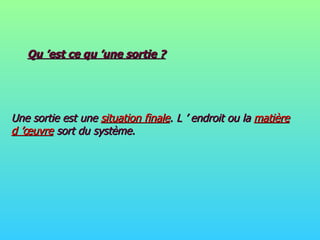

9. Qu ’est ce qu ’une sortie ? Une sortie est une situation finale . L ’ endroit ou la matière d ’œuvre sort du système.

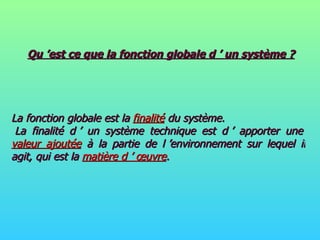

10. Qu ’est ce que la fonction globale d ’ un système ? La fonction globale est la finalité du système. La finalité d ’ un système technique est d ’ apporter une valeur ajoutée à la partie de l ’environnement sur lequel il agit, qui est la matière d ’ œuvre .

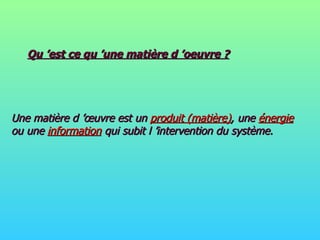

11. Qu ’est ce qu ’une matière d ’oeuvre ? Une matière d ’œuvre est un produit (matière) , une énergie ou une information qui subit l ’intervention du système.

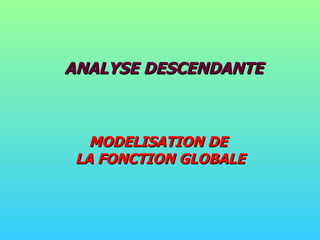

12. ANALYSE DESCENDANTE MODELISATION DE LA FONCTION GLOBALE

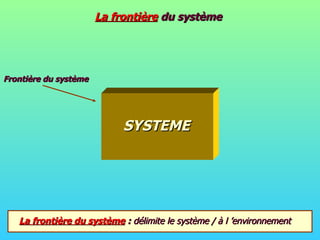

13. La frontière du système SYSTEME Frontière du système La frontière du système : délimite le système / à l ’environnement

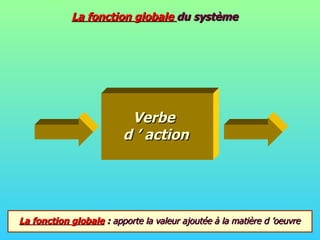

14. La fonction globale du système Verbe d ’ action La fonction globale : apporte la valeur ajoutée à la matière d ’oeuvre

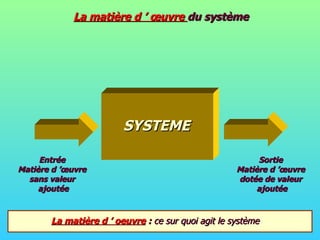

15. La matière d ’ œuvre du système SYSTEME La matière d ’ oeuvre : ce sur quoi agit le système Entrée Matière d ’œuvre sans valeur ajoutée Sortie Matière d ’œuvre dotée de valeur ajoutée

16. Les données d ’entrée ou de contrôle du système SYSTEME Influence de l ’ environnement Les données de contrôle : provoquent ou modifient la fonction

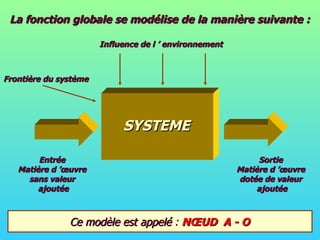

17. La fonction globale se modélise de la manière suivante : SYSTEME Entrée Matière d ’œuvre sans valeur ajoutée Sortie Matière d ’œuvre dotée de valeur ajoutée Frontière du système Influence de l ’ environnement Ce modèle est appelé : NŒUD A - O

18. STRUCTURE D ’ UN SYSTEME AUTOMATISE définition du modèle graphique définition de la frontière du sous-système SOUS SYSTEME Frontière du sous-système

19. STRUCTURE D ’ UN SYSTEME AUTOMATISE définition du modèle graphique identifier le processeur SOUS SYSTEME Processeur : convoyeur mécanisé MAINELEC

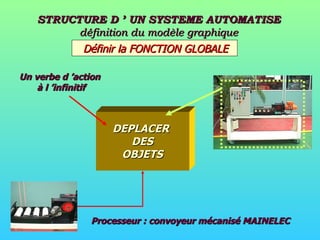

20. STRUCTURE D ’ UN SYSTEME AUTOMATISE définition du modèle graphique Définir la FONCTION GLOBALE Processeur : convoyeur mécanisé MAINELEC Un verbe d ’action à l ’infinitif DEPLACER DES OBJETS

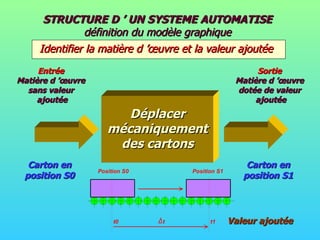

21. STRUCTURE D ’ UN SYSTEME AUTOMATISE définition du modèle graphique Identifier la matière d ’œuvre et la valeur ajoutée Carton en position S0 Carton en position S1 Valeur ajoutée Déplacer mécaniquement des cartons Entrée Matière d ’œuvre sans valeur ajoutée Sortie Matière d ’œuvre dotée de valeur ajoutée

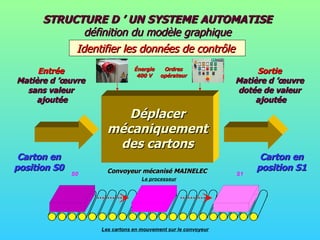

22. STRUCTURE D ’ UN SYSTEME AUTOMATISE définition du modèle graphique Identifier les données de contrôle Carton en position S0 Carton en position S1 Convoyeur mécanisé MAINELEC Énergie 400 V Ordres opérateur Déplacer mécaniquement des cartons Entrée Matière d ’œuvre sans valeur ajoutée Sortie Matière d ’œuvre dotée de valeur ajoutée

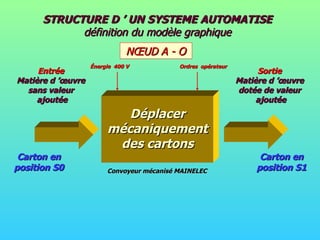

23. STRUCTURE D ’ UN SYSTEME AUTOMATISE définition du modèle graphique NŒUD A - O Carton en position S0 Carton en position S1 Convoyeur mécanisé MAINELEC Énergie 400 V Ordres opérateur Déplacer mécaniquement des cartons Entrée Matière d ’œuvre sans valeur ajoutée Sortie Matière d ’œuvre dotée de valeur ajoutée

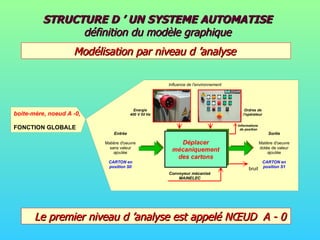

24. STRUCTURE D ’ UN SYSTEME AUTOMATISE définition du modèle graphique Modélisation par niveau d ’analyse Le premier niveau d ’analyse est appelé NŒUD A - 0

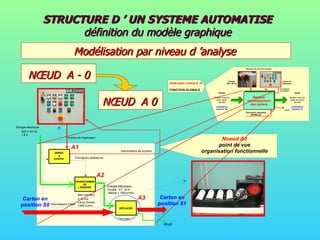

25. STRUCTURE D ’ UN SYSTEME AUTOMATISE définition du modèle graphique Modélisation par niveau d ’analyse NŒUD A - 0 NŒUD A 0

26. STRUCTURE D ’ UN SYSTEME AUTOMATISE définition du modèle graphique Modélisation par niveau d ’analyse : NŒUD A 0

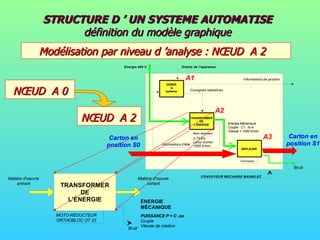

27. STRUCTURE D ’ UN SYSTEME AUTOMATISE définition du modèle graphique Modélisation par niveau d ’analyse : NŒUD A 2 NŒUD A 0 NŒUD A 2

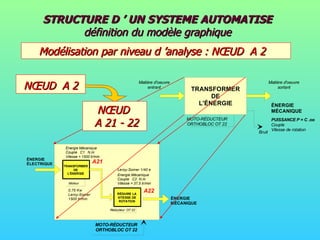

28. STRUCTURE D ’ UN SYSTEME AUTOMATISE définition du modèle graphique Modélisation par niveau d ’analyse : NŒUD A 2 NŒUD A 2 NŒUD A 21 - 22

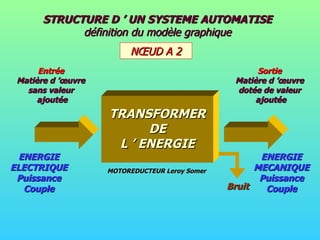

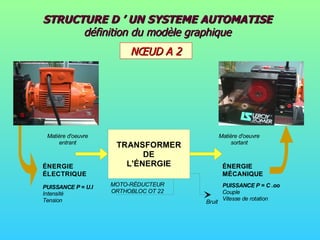

29. STRUCTURE D ’ UN SYSTEME AUTOMATISE définition du modèle graphique NŒUD A 2 ENERGIE ELECTRIQUE Puissance Couple ENERGIE MECANIQUE Puissance Couple MOTOREDUCTEUR Leroy Somer Bruit TRANSFORMER DE L ’ ENERGIE Entrée Matière d ’œuvre sans valeur ajoutée Sortie Matière d ’œuvre dotée de valeur ajoutée

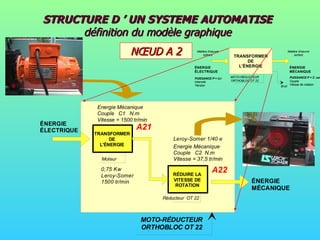

30. STRUCTURE D ’ UN SYSTEME AUTOMATISE définition du modèle graphique NŒUD A 2

31. STRUCTURE D ’ UN SYSTEME AUTOMATISE définition du modèle graphique NŒUD A 2

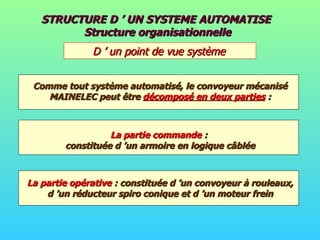

32. STRUCTURE D ’ UN SYSTEME AUTOMATISE Structure organisationnelle D ’ un point de vue système Comme tout système automatisé, le convoyeur mécanisé MAINELEC peut être décomposé en deux parties : La partie commande : constituée d ’un armoire en logique câblée La partie opérative : constituée d ’un convoyeur à rouleaux, d ’un réducteur spiro conique et d ’un moteur frein

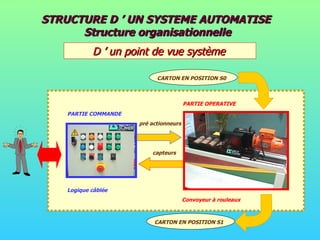

33. STRUCTURE D ’ UN SYSTEME AUTOMATISE Structure organisationnelle D ’ un point de vue système pré actionneurs capteurs PARTIE COMMANDE Logique câblée PARTIE OPERATIVE Convoyeur à rouleaux CARTON EN POSITION S0 CARTON EN POSITION S1

34. fin de la présentation
