MEI                         ETUDE DES SYSTEMES TECHNIQUES INDUSTRIELS
                                              Programmation en PL7-2 (Automatisme)

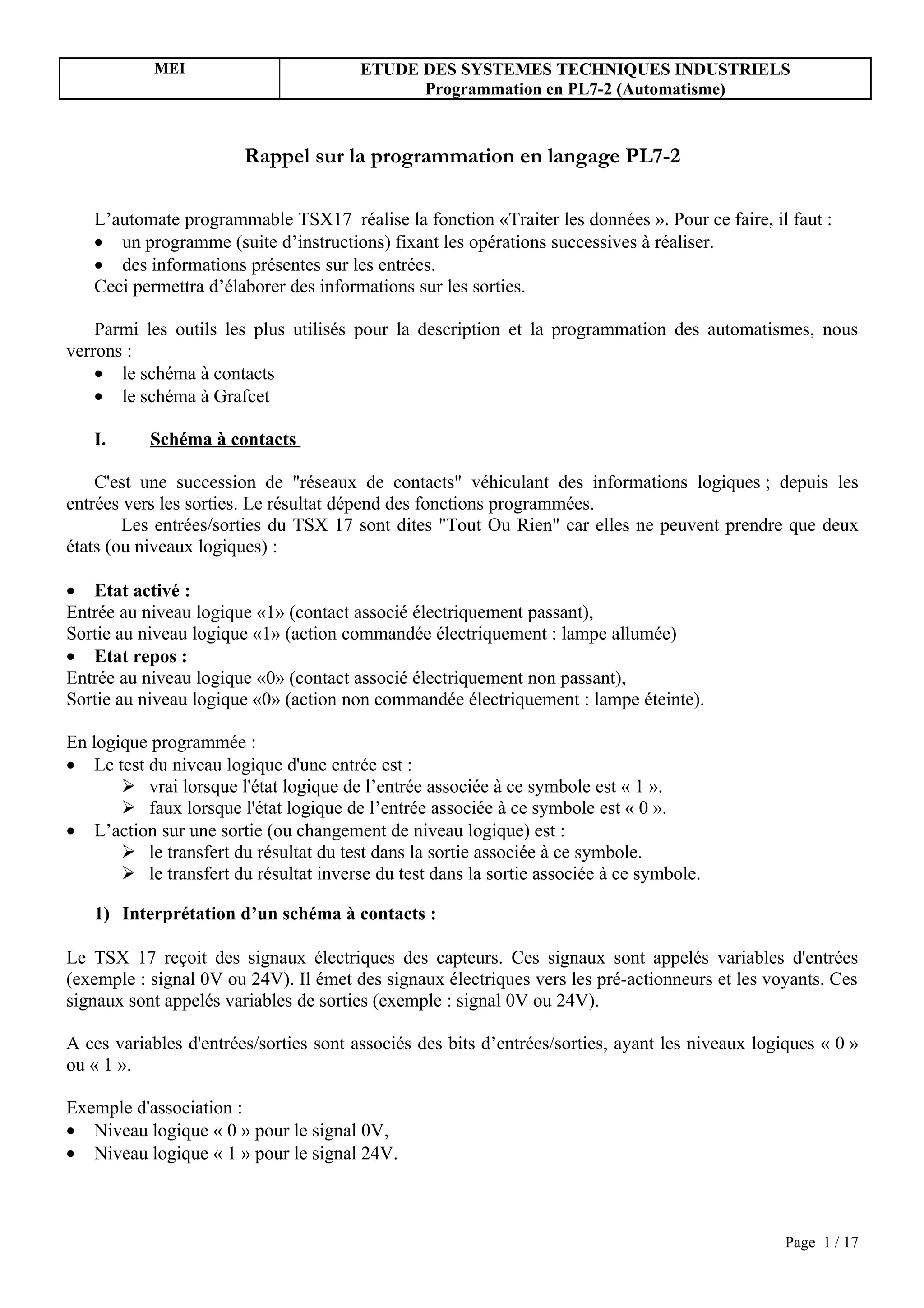

                        Rappel sur la programmation en langage PL7-2

   L’automate programmable TSX17 réalise la fonction «Traiter les données ». Pour ce faire, il faut :
   • un programme (suite d’instructions) fixant les opérations successives à réaliser.
   • des informations présentes sur les entrées.
   Ceci permettra d’élaborer des informations sur les sorties.

    Parmi les outils les plus utilisés pour la description et la programmation des automatismes, nous
verrons :
    • le schéma à contacts
    • le schéma à Grafcet

   I.      Schéma à contacts

    C'est une succession de "réseaux de contacts" véhiculant des informations logiques ; depuis les
entrées vers les sorties. Le résultat dépend des fonctions programmées.
        Les entrées/sorties du TSX 17 sont dites "Tout Ou Rien" car elles ne peuvent prendre que deux
états (ou niveaux logiques) :

• Etat activé :
Entrée au niveau logique «1» (contact associé électriquement passant),
Sortie au niveau logique «1» (action commandée électriquement : lampe allumée)
• Etat repos :
Entrée au niveau logique «0» (contact associé électriquement non passant),
Sortie au niveau logique «0» (action non commandée électriquement : lampe éteinte).

En logique programmée :
• Le test du niveau logique d'une entrée est :
        vrai lorsque l'état logique de l’entrée associée à ce symbole est « 1 ».
        faux lorsque l'état logique de l’entrée associée à ce symbole est « 0 ».
• L’action sur une sortie (ou changement de niveau logique) est :
        le transfert du résultat du test dans la sortie associée à ce symbole.
        le transfert du résultat inverse du test dans la sortie associée à ce symbole.

   1) Interprétation d’un schéma à contacts :

Le TSX 17 reçoit des signaux électriques des capteurs. Ces signaux sont appelés variables d'entrées
(exemple : signal 0V ou 24V). Il émet des signaux électriques vers les pré-actionneurs et les voyants. Ces
signaux sont appelés variables de sorties (exemple : signal 0V ou 24V).

A ces variables d'entrées/sorties sont associés des bits d’entrées/sorties, ayant les niveaux logiques « 0 »
ou « 1 ».

Exemple d'association :
• Niveau logique « 0 » pour le signal 0V,
• Niveau logique « 1 » pour le signal 24V.



                                                                                                  Page 1 / 17
MEI                          ETUDE DES SYSTEMES TECHNIQUES INDUSTRIELS
                                               Programmation en PL7-2 (Automatisme)

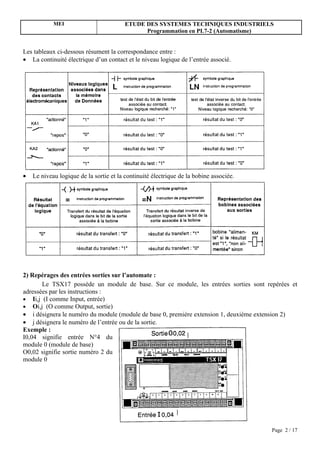

Les tableaux ci-dessous résument la correspondance entre :
• La continuité électrique d’un contact et le niveau logique de l’entrée associé.




•   Le niveau logique de la sortie et la continuité électrique de la bobine associée.




2) Repérages des entrées sorties sur l’automate :
       Le TSX17 possède un module de base. Sur ce module, les entrées sorties sont repérées et
adressées par les instructions :
• Ii,j (I comme Input, entrée)
• Oi,j (O comme Output, sortie)
• i désignera le numéro du module (module de base 0, première extension 1, deuxième extension 2)
• j désignera le numéro de l’entrée ou de la sortie.
Exemple :
I0,04 signifie entrée N°4 du
module 0 (module de base)
O0,02 signifie sortie numéro 2 du
module 0




                                                                                        Page 2 / 17
MEI                          ETUDE DES SYSTEMES TECHNIQUES INDUSTRIELS
                                             Programmation en PL7-2 (Automatisme)

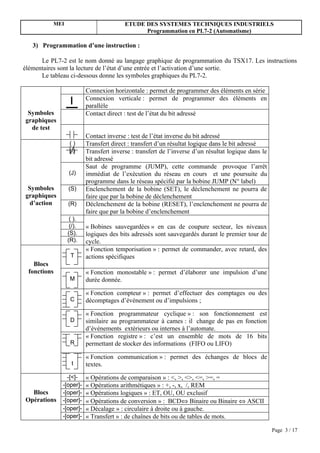

   3) Programmation d’une instruction :

      Le PL7-2 est le nom donné au langage graphique de programmation du TSX17. Les instructions
élémentaires sont la lecture de l’état d’une entrée et l’activation d’une sortie.
      Le tableau ci-dessous donne les symboles graphiques du PL7-2.

                        Connexion horizontale : permet de programmer des éléments en série
                        Connexion verticale : permet de programmer des éléments en
                        parallèle
 Symboles               Contact direct : test de l’état du bit adressé
graphiques
  de test
                        Contact inverse : test de l’état inverse du bit adressé
                 ()     Transfert direct : transfert d’un résultat logique dans le bit adressé
                 (/)    Transfert inverse : transfert de l’inverse d’un résultat logique dans le
                        bit adressé
                        Saut de programme (JUMP), cette commande provoque l’arrêt
                (J)     immédiat de l’exécution du réseau en cours et une poursuite du
                        programme dans le réseau spécifié par la bobine JUMP (N° label)
 Symboles       (S)     Enclenchement de la bobine (SET), le déclenchement ne pourra de
graphiques              faire que par la bobine de déclenchement
 d’action       (R)     Déclenchement de la bobine (RESET), l’enclenchement ne pourra de
                        faire que par la bobine d’enclenchement
                 ( ).
                 (/).   « Bobines sauvegardées » en cas de coupure secteur, les niveaux
                (S).    logiques des bits adressés sont sauvegardés durant le premier tour de
                (R).    cycle.
                        « Fonction temporisation » : permet de commander, avec retard, des
                 T      actions spécifiques
   Blocs
 fonctions              « Fonction monostable » : permet d’élaborer une impulsion d’une
                 M      durée donnée.

                        « Fonction compteur » : permet d’effectuer des comptages ou des
                 C      décomptages d’événement ou d’impulsions ;

                        « Fonction programmateur cyclique » : son fonctionnement est
                 D      similaire au programmateur à cames : il change de pas en fonction
                        d’événements extérieurs ou internes à l’automate.
                        « Fonction registre » : c’est un ensemble de mots de 16 bits
                 R      permettant de stocker des informations (FIFO ou LIFO)

                        « Fonction communication » : permet des échanges de blocs de
                  t     textes.
               -[<]-    « Opérations de comparaison » : <, >, <>, <=, >=, =
             -[oper]-   « Opérations arithmétiques » : +, -, x, /, REM
  Blocs      -[oper]-   « Opérations logiques » : ET, OU, OU exclusif
Opérations   -[oper]-   « Opérations de conversion » : BCD⇔ Binaire ou Binaire ⇔ ASCII
             -[oper]-   « Décalage » : circulaire à droite ou à gauche.
             -[oper]-   « Transfert » : de chaînes de bits ou de tables de mots.

                                                                                                   Page 3 / 17
MEI                          ETUDE DES SYSTEMES TECHNIQUES INDUSTRIELS
                                              Programmation en PL7-2 (Automatisme)

4) Exemple de programmation en PL7-2 de schéma à contacts (ladder) :

a) programme :




b) insertion du programme à l’aide d’un ordinateur et du logiciel PL7-2
Voir l’annexe 3 pour la procédure à suivre

5) Tester l’application
Au moyen des interrupteurs des entrées 1,2 et 3 nous pourrons tester le programme. Si nous avons
correctement entré le programme, nous pourrons constater le fonctionnement suivant :
• Schéma 1 : La sortie 1 s’allume dès que l’interrupteur de l’entrée 1 est en position travail. Elle
    s’éteint dès que l’interrupteur est ramené en position repos.
• Schéma 2 : La sortie 2 s’allume tant que l’interrupteur de l’entrée 2 est en position repos. Elle s’éteint
    dès que l’interrupteur 2 est en position travail.
• Schéma 3 : La sortie 1 s’allume tant que l’interrupteur de l’entrée 3 est en position repos. Elle
    s’éteint dès que l’interrupteur est en position travail.
Lorsque vous aurez terminé votre manipulation, vous effacerez le programme de l’automate. Pour ce
faire, vous consulterez l’annexe 1.

6) Les fonctions combinatoires
    a) Réalisation des fonctions ET, NON, OU et OU exclusif en PL7-2.




                                                                                                  Page 4 / 17
MEI                          ETUDE DES SYSTEMES TECHNIQUES INDUSTRIELS
                                               Programmation en PL7-2 (Automatisme)

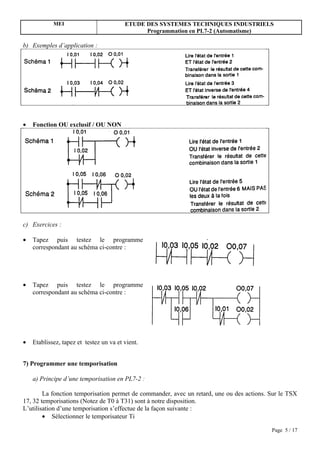

b) Exemples d’application :




•   Fonction OU exclusif / OU NON




c) Exercices :

•   Tapez puis testez le programme
    correspondant au schéma ci-contre :




•   Tapez puis testez le programme
    correspondant au schéma ci-contre :




•   Etablissez, tapez et testez un va et vient.


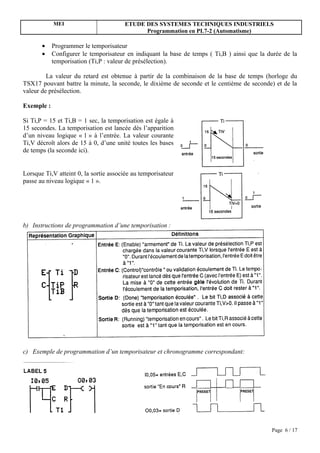

7) Programmer une temporisation

    a) Principe d’une temporisation en PL7-2 :

        La fonction temporisation permet de commander, avec un retard, une ou des actions. Sur le TSX
17, 32 temporisations (Notez de T0 à T31) sont à notre disposition.
L’utilisation d’une temporisation s’effectue de la façon suivante :
        • Sélectionner le temporisateur Ti

                                                                                           Page 5 / 17
MEI                        ETUDE DES SYSTEMES TECHNIQUES INDUSTRIELS
                                             Programmation en PL7-2 (Automatisme)

       •    Programmer le temporisateur
       •    Configurer le temporisateur en indiquant la base de temps ( Ti,B ) ainsi que la durée de la
            temporisation (Ti,P : valeur de présélection).

         La valeur du retard est obtenue à partir de la combinaison de la base de temps (horloge du
TSX17 pouvant battre la minute, la seconde, le dixième de seconde et le centième de seconde) et de la
valeur de présélection.

Exemple :

Si Ti,P = 15 et Ti,B = 1 sec, la temporisation est égale à
15 secondes. La temporisation est lancée dès l’apparition
d’un niveau logique « 1 » à l’entrée. La valeur courante
Ti,V décroît alors de 15 à 0, d’une unité toutes les bases
de temps (la seconde ici).


Lorsque Ti,V atteint 0, la sortie associée au temporisateur
passe au niveau logique « 1 ».




b) Instructions de programmation d’une temporisation :




c) Exemple de programmation d’un temporisateur et chronogramme correspondant:




                                                                                             Page 6 / 17
MEI                         ETUDE DES SYSTEMES TECHNIQUES INDUSTRIELS
                                             Programmation en PL7-2 (Automatisme)

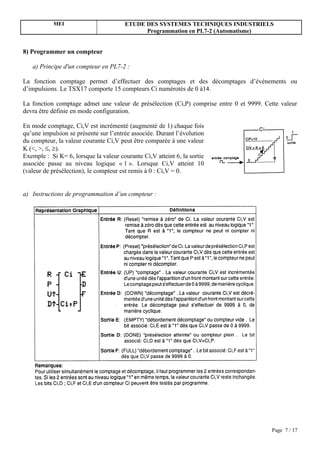

8) Programmer un compteur

   a) Principe d'un compteur en PL7-2 :

La fonction comptage permet d’effectuer des comptages et des décomptages d’événements ou
d’impulsions. Le TSX17 comporte 15 compteurs Ci numérotés de 0 à14.

La fonction comptage admet une valeur de présélection (Ci,P) comprise entre 0 et 9999. Cette valeur
devra être définie en mode configuration.

En mode comptage, Ci,V est incrémenté (augmenté de 1) chaque fois
qu’une impulsion se présente sur l’entrée associée. Durant l’évolution
du compteur, la valeur courante Ci,V peut être comparée à une valeur
K (<, >, ≤, ≥).
Exemple : Si K= 6, lorsque la valeur courante Ci,V atteint 6, la sortie
associée passe au niveau logique « 1 ». Lorsque Ci,V atteint 10
(valeur de présélection), le compteur est remis à 0 : Ci,V = 0.


a) Instructions de programmation d’un compteur :




                                                                                         Page 7 / 17
MEI                         ETUDE DES SYSTEMES TECHNIQUES INDUSTRIELS
                                             Programmation en PL7-2 (Automatisme)


c) Exemple de programmation d’un compteur:




I0,01 à l’entrée R du compteur remet à zéro le Ci,V
I0,02 à l’entrée P du compteur charge le Ci,P dans le Ci,V
I0,03 à l’entrée U, incrémente le compteur
I0,04 à l’entrée D, décrémente le compteur

II. Schéma à GRAFCET

       Le schéma GRAFCET : Il est issu d'une méthode d'analyse graphique qui consiste à décomposer
tout automatisme séquentiel en une succession d'étapes. Le passage d'une étape à une autre est
conditionné par une transition.

1) Présentation :
Le langage PL7-2 comprend un maximum de 96 étapes y compris la ou les étapes initiales. La
transposition d’un grafcet en langage PL7-2 se fera directement à partir du grafcet qui aura établi pour
une machine.

2) Structure d’un programme de schéma à Grafcet :
Le programme grafcet PL7-2 est découpé en 3 parties :


                                                  ♦ Le       traitement préliminaire : il
                                                      comportera une suite d’instructions.
                                                      Son rôle est de gérer les reprises
                                                      secteur, les défaillances, l’initialisation
                                                      et le gèle des grafcets.

                                                  ♦ Le      traitement séquentiel (cycle
                                                      d’évolution      du      grafcet) :    les
                                                      instructions qu’il comporte assurent la
                                                      gestion du traitement séquentiel de
                                                      l’application     (étapes,    transitions,
                                                      réceptivités et actions associées).


                                                  ♦ Le traitement postérieur permettra de
                                                      traiter les ordres émanant du traitement
                                                      séquentiel pour la commande des
                                                      sorties


                                                                                                    Page 8 / 17
MEI                                 ETUDE DES SYSTEMES TECHNIQUES INDUSTRIELS
                                                          Programmation en PL7-2 (Automatisme)

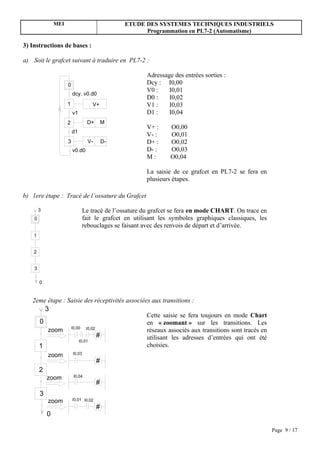

3) Instructions de bases :

a) Soit le grafcet suivant à traduire en PL7-2 :

                                                          Adressage des entrées sorties :
                      0                                   Dcy : I0,00
                                                          V0 :    I0,01
                          dcy. v0.d0
                                                          D0 :    I0,02
                      1                V+                 V1 :    I0,03
                          v1                              D1 :    I0,04
                      2            D+          M
                                                          V+ :     O0,00
                          d1
                                                          V- :     O0,01
                      3             V-         D-         D+ :     O0,02
                          v0.d0                           D- :     O0,03
                                                          M:       O0,04

                                                          La saisie de ce grafcet en PL7-2 se fera en
                                                          plusieurs étapes.

b) 1ere étape : Tracé de l’ossature du Grafcet

        3                         Le tracé de l’ossature du grafcet se fera en mode CHART. On trace en
    0                             fait le grafcet en utilisant les symboles graphiques classiques, les
                                  rebouclages se faisant avec des renvois de départ et d’arrivée.
    1


    2


    3

        0


   2eme étape : Saisie des réceptivités associées aux transitions :
            3
                                                          Cette saisie se fera toujours en mode Chart
        0                                                 en « zoomant » sur les transitions. Les
                          I0,00    I0,02
            zoom                                          réseaux associés aux transitions sont tracés en
                                           #              utilisant les adresses d’entrées qui ont été
                               I0,01
        1                                                 choisies.
            zoom          I0,03
                                           #
        2
            zoom           I0,04
                                           #
        3
            zoom          I0,01 I0,02
                                           #
            0

                                                                                                            Page 9 / 17
MEI                        ETUDE DES SYSTEMES TECHNIQUES INDUSTRIELS
                                            Programmation en PL7-2 (Automatisme)

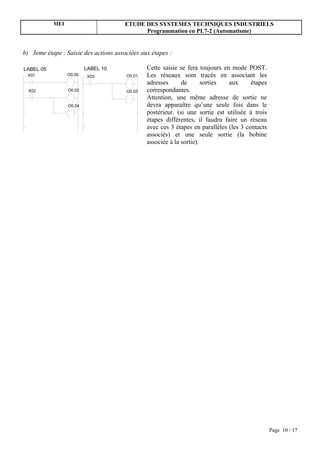

b) 3eme étape : Saisie des actions associées aux étapes :

LABEL 05                 LABEL 10              Cette saisie se fera toujours en mode POST.
 X01             O0,00    X03          O0,01   Les réseaux sont tracés en associant les
                                               adresses      de       sorties  aux      étapes
  X02            O0,02                 O0,03   correspondantes.
                                               Attention, une même adresse de sortie ne
                 O0,04                         devra apparaître qu’une seule fois dans le
                                               postérieur. (si une sortie est utilisée à trois
                                               étapes différentes, il faudra faire un réseau
                                               avec ces 3 étapes en parallèles (les 3 contacts
                                               associés) et une seule sortie (la bobine
                                               associée à la sortie).




                                                                                                 Page 10 / 17
MEI                           ETUDE DES SYSTEMES TECHNIQUES INDUSTRIELS
                                                Programmation en PL7-2 (Automatisme)

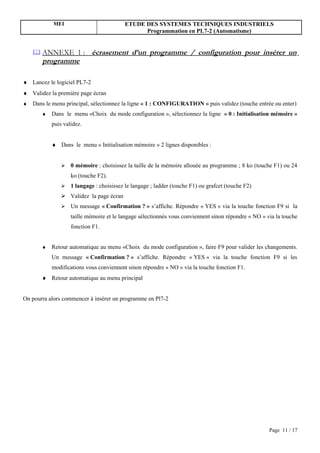

     ANNEXE 1 :             écrasement d’un programme / configuration pour insérer un
       programme

♦ Lancez le logiciel PL7-2
♦ Validez la première page écran
♦   Dans le menu principal, sélectionnez la ligne « 1 : CONFIGURATION » puis validez (touche entrée ou enter)
       ♦   Dans le menu «Choix du mode configuration », sélectionnez la ligne « 0 : Initialisation mémoire »
           puis validez.


           ♦ Dans le menu « Initialisation mémoire » 2 lignes disponibles :


                  0 mémoire : choisissez la taille de la mémoire allouée au programme ; 8 ko (touche F1) ou 24
                   ko (touche F2).
                  1 langage : choisissez le langage ; ladder (touche F1) ou grafcet (touche F2)
                Validez la page écran
                  Un message « Confirmation ? » s’affiche. Répondre « YES » via la touche fonction F9 si la
                   taille mémoire et le langage sélectionnés vous conviennent sinon répondre « NO » via la touche
                   fonction F1.


       ♦   Retour automatique au menu «Choix du mode configuration », faire F9 pour valider les changements.
           Un message « Confirmation ? » s’affiche. Répondre « YES » via la touche fonction F9 si les
           modifications vous conviennent sinon répondre « NO » via la touche fonction F1.
       ♦ Retour automatique au menu principal


On pourra alors commencer à insérer un programme en Pl7-2




                                                                                                     Page 11 / 17
MEI                             ETUDE DES SYSTEMES TECHNIQUES INDUSTRIELS
                                                     Programmation en PL7-2 (Automatisme)

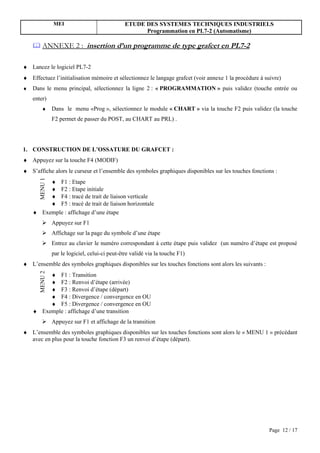

     ANNEXE 2 :              insertion d’un programme de type grafcet en PL7-2

♦ Lancez le logiciel PL7-2
♦ Effectuez l’initialisation mémoire et sélectionnez le langage grafcet (voir annexe 1 la procédure à suivre)
♦   Dans le menu principal, sélectionnez la ligne 2 : « PROGRAMMATION » puis validez (touche entrée ou
    enter)
        ♦      Dans le menu «Prog », sélectionnez le module « CHART » via la touche F2 puis validez (la touche
               F2 permet de passer du POST, au CHART au PRL) .




1. CONSTRUCTION DE L’OSSATURE DU GRAFCET :
♦ Appuyez sur la touche F4 (MODIF)
♦ S’affiche alors le curseur et l’ensemble des symboles graphiques disponibles sur les touches fonctions :
         ♦ F1 : Etape
      MENU 1




         ♦ F2 : Etape initiale
         ♦ F4 : tracé de trait de liaison verticale
         ♦ F5 : tracé de trait de liaison horizontale
    ♦ Exemple : affichage d’une étape
         Appuyez sur F1
         Affichage sur la page du symbole d’une étape
         Entrez au clavier le numéro correspondant à cette étape puis validez (un numéro d’étape est proposé
               par le logiciel, celui-ci peut-être validé via la touche F1)
♦ L’ensemble des symboles graphiques disponibles sur les touches fonctions sont alors les suivants :
         ♦ F1 : Transition
      MENU 2




         ♦ F2 : Renvoi d’étape (arrivée)
         ♦ F3 : Renvoi d’étape (départ)
         ♦ F4 : Divergence / convergence en OU
         ♦ F5 : Divergence / convergence en OU
    ♦ Exemple : affichage d’une transition
         Appuyez sur F1 et affichage de la transition
♦ L’ensemble des symboles graphiques disponibles sur les touches fonctions sont alors le « MENU 1 » précédant
  avec en plus pour la touche fonction F3 un renvoi d’étape (départ).




                                                                                                        Page 12 / 17
MEI                             ETUDE DES SYSTEMES TECHNIQUES INDUSTRIELS
                                                   Programmation en PL7-2 (Automatisme)

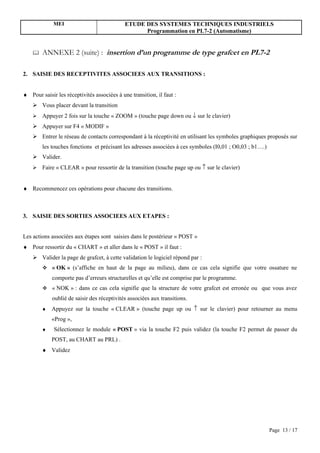

       ANNEXE 2 (suite) : insertion d’un programme de type grafcet en PL7-2

2. SAISIE DES RECEPTIVITES ASSOCIEES AUX TRANSITIONS :


♦ Pour saisir les réceptivités associées à une transition, il faut :
     Vous placer devant la transition
       Appuyer 2 fois sur la touche « ZOOM » (touche page down ou ↓ sur le clavier)
     Appuyer sur F4 « MODIF »
     Entrer le réseau de contacts correspondant à la réceptivité en utilisant les symboles graphiques proposés sur
        les touches fonctions et précisant les adresses associées à ces symboles (I0,01 ; O0,03 ; b1….)
     Valider.
       Faire « CLEAR » pour ressortir de la transition (touche page up ou ↑ sur le clavier)


♦ Recommencez ces opérations pour chacune des transitions.



3. SAISIE DES SORTIES ASSOCIEES AUX ETAPES :


Les actions associées aux étapes sont saisies dans le postérieur « POST »
♦ Pour ressortir du « CHART » et aller dans le « POST » il faut :
     Valider la page de grafcet, à cette validation le logiciel répond par :
         « OK » (s’affiche en haut de la page au milieu), dans ce cas cela signifie que votre ossature ne
            comporte pas d’erreurs structurelles et qu’elle est comprise par le programme.
         « NOK » : dans ce cas cela signifie que la structure de votre grafcet est erronée ou que vous avez
            oublié de saisir des réceptivités associées aux transitions.
        ♦   Appuyez sur la touche « CLEAR » (touche page up ou ↑ sur le clavier) pour retourner au menu
            «Prog »,
        ♦    Sélectionnez le module « POST » via la touche F2 puis validez (la touche F2 permet de passer du
            POST, au CHART au PRL) .
        ♦ Validez




                                                                                                          Page 13 / 17
MEI                           ETUDE DES SYSTEMES TECHNIQUES INDUSTRIELS
                                                Programmation en PL7-2 (Automatisme)

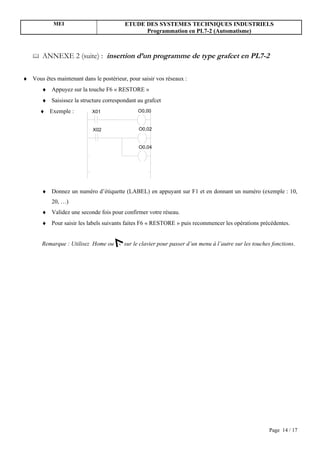

       ANNEXE 2 (suite) : insertion d’un programme de type grafcet en PL7-2

♦ Vous êtes maintenant dans le postérieur, pour saisir vos réseaux :
        ♦ Appuyez sur la touche F6 « RESTORE »
        ♦ Saisissez la structure correspondant au grafcet
        ♦ Exemple :         X01                O0,00


                            X02                 O0,02


                                                O0,04




        ♦ Donnez un numéro d’étiquette (LABEL) en appuyant sur F1 et en donnant un numéro (exemple : 10,
           20, …)
        ♦ Validez une seconde fois pour confirmer votre réseau.
        ♦ Pour saisir les labels suivants faites F6 « RESTORE » puis recommencer les opérations précédentes.


        Remarque : Utilisez Home ou      sur le clavier pour passer d’un menu à l’autre sur les touches fonctions.




                                                                                                       Page 14 / 17
MEI                           ETUDE DES SYSTEMES TECHNIQUES INDUSTRIELS
                                                 Programmation en PL7-2 (Automatisme)

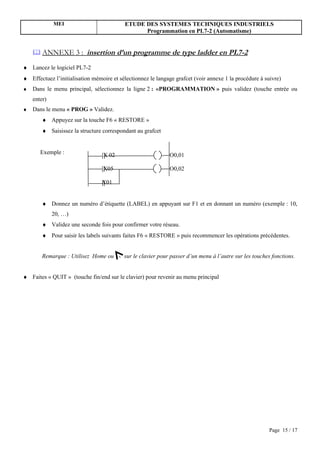

     ANNEXE 3 :          insertion d’un programme de type ladder en PL7-2
♦ Lancez le logiciel PL7-2
♦ Effectuez l’initialisation mémoire et sélectionnez le langage grafcet (voir annexe 1 la procédure à suivre)
♦   Dans le menu principal, sélectionnez la ligne 2 : «PROGRAMMATION » puis validez (touche entrée ou
    enter)
♦   Dans le menu « PROG » Validez.
        ♦ Appuyez sur la touche F6 « RESTORE »
        ♦ Saisissez la structure correspondant au grafcet


       Exemple :                 X 02                        O0,01

                                 X05                         O0,02

                                 X01


        ♦ Donnez un numéro d’étiquette (LABEL) en appuyant sur F1 et en donnant un numéro (exemple : 10,
             20, …)
        ♦ Validez une seconde fois pour confirmer votre réseau.
        ♦ Pour saisir les labels suivants faites F6 « RESTORE » puis recommencer les opérations précédentes.


        Remarque : Utilisez Home ou       sur le clavier pour passer d’un menu à l’autre sur les touches fonctions.


♦ Faites « QUIT » (touche fin/end sur le clavier) pour revenir au menu principal




                                                                                                        Page 15 / 17
MEI                            ETUDE DES SYSTEMES TECHNIQUES INDUSTRIELS
                                                 Programmation en PL7-2 (Automatisme)


     ANNEXE 4 :           transfert, lancement et simulation d’un programme en PL7-2

Transfert du programme du terminal à l’automate TSX17 :


♦ Assurez-vous que le terminal est relié à l’automate par le câble approprié
♦   Raccordez logiciellement le terminal à l’automate en passant de la mémoire terminal à la mémoire TSX. Pour
    ce faire vous changerez la « WORKMEM » à l’aide de la touche fonction F1 et des touches ↑ et ↓ du clavier.
    Validez. Vous êtes maintenant en liaison avec l’automate. (Si l’automate refuse de se connecter, vérifiez votre
    liaison ainsi que la présence de la cartouche PL7-2 sur l’automate.)
♦   Dans le menu principal, sélectionnez la ligne 7 : « TRANSFERT » et validez.
♦ Le menu suivant s’affiche alors :


                                        FONCTIONS
                                        FONCTIONS

0 : TRANSFERT / COMPAR. MEMOIRE          TERMINAL                          ⇔    TSX
1 : SAUVEGARDE / RESTAUR. / COMPAR. DISQUE    ⇔                            TERMINAL / TSX
2 : LECTURE / ECRITURE / COMPAR.         BACKUP                            ⇔    TSX
3 : CHARGEMENT TAILLE APPLICATION 8K8         ⇒                            24K8


♦   Sélectionnez la ligne 0 : «TRANSFERT / COMPAR. MEMOIRE » puis validez. Un nouveau menu apparaît.


0 : TRANSFERT   TSX ⇒                   TERMINAL
1 : TRANSFERT   TERMINAL                ⇒    TSX
2 : COMPARAISON TERMINAL                ⇔    TSX


♦   Sélectionnez 1 puis validez. « En cours » s’affiche et un compteur défile en bas à droite. Ce transfert durera de
    quelques dizaines de secondes à quelques minutes selon la taille du programme.
♦   Quand le transfert est terminé, « 9F00 » s’affichera (programme de 8Ko).
Faites « QUIT » (touche fin/end sur le clavier) pour revenir au menu principal

Initialisation et lancement du programme :

♦ Appuyez sur la touche fonction F5 « INIT PG » pour initialiser l’automate, puis confirmez par la touche
    fonction F9.
♦ Appuyez sur la touche fonction F6 « RUN PG » pour lancer l’exécution du programme, puis confirmez par la
    touche fonction F9.
♦ Vous pouvez alors faire vos essais.




                                                                                                         Page 16 / 17
MEI                            ETUDE DES SYSTEMES TECHNIQUES INDUSTRIELS
                                                 Programmation en PL7-2 (Automatisme)

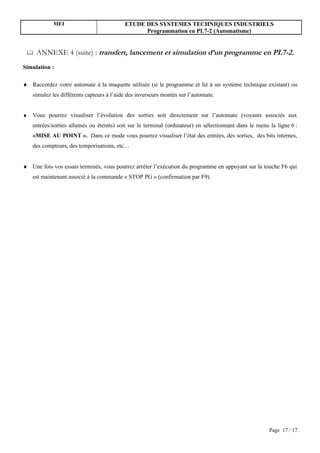

    ANNEXE 4 (suite) : transfert, lancement et simulation d’un programme en PL7-2.
Simulation :

♦ Raccordez votre automate à la maquette utilisée (si le programme et lié à un système technique existant) ou
    simulez les différents capteurs à l’aide des inverseurs montés sur l’automate.


♦   Vous pourrez visualiser l’évolution des sorties soit directement sur l’automate (voyants associés aux
    entrées/sorties allumés ou éteints) soit sur le terminal (ordinateur) en sélectionnant dans le menu la ligne 6 :
    «MISE AU POINT ». Dans ce mode vous pourrez visualiser l’état des entrées, des sorties, des bits internes,
    des compteurs, des temporisations, etc…


♦ Une fois vos essais terminés, vous pourrez arrêter l’exécution du programme en appuyant sur la touche F6 qui
    est maintenant associé à la commande « STOP PG » (confirmation par F9).




                                                                                                        Page 17 / 17

Contenu connexe

Tendances

Câblage Entrées / Sorties Automate programmable
Câblage Entrées / Sorties Automate programmable Câblage Entrées / Sorties Automate programmable
Câblage Entrées / Sorties Automate programmable
morin moli

Grafcet cours
Grafcet coursGrafcet cours
Grafcet cours
morin moli

Supervision industrielle www.automate pro.blogspot.com
Supervision industrielle www.automate pro.blogspot.comSupervision industrielle www.automate pro.blogspot.com
Supervision industrielle www.automate pro.blogspot.com
Adnane Ahmidani

Cours Bus de communication et réseaux industriels. Chapitre 2 : Modbus.
Cours Bus de communication et réseaux industriels. Chapitre 2 : Modbus.Cours Bus de communication et réseaux industriels. Chapitre 2 : Modbus.
Cours Bus de communication et réseaux industriels. Chapitre 2 : Modbus.
Tarik Zakaria Benmerar

Devoir+corrigé+de+synthèse+n°3+ +génie+mécanique+système+de+grénaillage+et+de...
Devoir+corrigé+de+synthèse+n°3+ +génie+mécanique+système+de+grénaillage+et+de...Devoir+corrigé+de+synthèse+n°3+ +génie+mécanique+système+de+grénaillage+et+de...
Devoir+corrigé+de+synthèse+n°3+ +génie+mécanique+système+de+grénaillage+et+de...
Majda El Aouni

213 les capteurs tor
213 les capteurs tor213 les capteurs tor
213 les capteurs tor
AFAF ELFANIDI

Architecture ordinateur-echange-de-donnees
Architecture ordinateur-echange-de-donneesArchitecture ordinateur-echange-de-donnees
Architecture ordinateur-echange-de-donnees
Abdoulaye Dieng

Cours_Automatismes_1_2015.pptx
Cours_Automatismes_1_2015.pptxCours_Automatismes_1_2015.pptx
Cours_Automatismes_1_2015.pptx
OumarMandodjo

شرح مهم حول Asservissement et régulation
شرح مهم حول Asservissement et régulationشرح مهم حول Asservissement et régulation
شرح مهم حول Asservissement et régulation
electrolouhla

Automates programmables industriels
Automates programmables industrielsAutomates programmables industriels
Automates programmables industriels
HafsaELMessaoudi

Chapitre 1 Représentation d'état des systèmes linéaires
Chapitre 1 Représentation d'état des systèmes linéaires Chapitre 1 Représentation d'état des systèmes linéaires
Chapitre 1 Représentation d'état des systèmes linéaires
sarah Benmerzouk

تمارين وحلول خاصة ببرمجة Ladder et instructions automates
تمارين وحلول خاصة ببرمجة Ladder et instructions automatesتمارين وحلول خاصة ببرمجة Ladder et instructions automates
تمارين وحلول خاصة ببرمجة Ladder et instructions automates
electrolouhla

Rappel de cours traitement de signal
Rappel de cours traitement de signalRappel de cours traitement de signal
Rappel de cours traitement de signal
manahil2012

Cours api
Cours apiCours api
Cours electronique analogique filtrage 2
Cours electronique analogique filtrage 2Cours electronique analogique filtrage 2
Cours electronique analogique filtrage 2
Rachid Richard

Chapitre ii circuits combinatoires
Chapitre ii circuits combinatoiresChapitre ii circuits combinatoires
Chapitre ii circuits combinatoires
Sana Aroussi

Pic 16f877 ..
Pic 16f877 ..Pic 16f877 ..
Pic 16f877 ..
sunprass

Exos de logique séquentielle
Exos de logique séquentielleExos de logique séquentielle
Exos de logique séquentielle
Mo Ur Ad Es-se

Jeux d instruction du 6809
Jeux d instruction du 6809Jeux d instruction du 6809
Jeux d instruction du 6809
Amel Morchdi


Tendances (20)

Cours pics16 f877
Cours pics16 f877Cours pics16 f877
Cours pics16 f877

Câblage Entrées / Sorties Automate programmable
Câblage Entrées / Sorties Automate programmable Câblage Entrées / Sorties Automate programmable
Câblage Entrées / Sorties Automate programmable

Grafcet cours
Grafcet coursGrafcet cours
Grafcet cours

Supervision industrielle www.automate pro.blogspot.com
Supervision industrielle www.automate pro.blogspot.comSupervision industrielle www.automate pro.blogspot.com
Supervision industrielle www.automate pro.blogspot.com

Cours Bus de communication et réseaux industriels. Chapitre 2 : Modbus.
Cours Bus de communication et réseaux industriels. Chapitre 2 : Modbus.Cours Bus de communication et réseaux industriels. Chapitre 2 : Modbus.
Cours Bus de communication et réseaux industriels. Chapitre 2 : Modbus.

Devoir+corrigé+de+synthèse+n°3+ +génie+mécanique+système+de+grénaillage+et+de...
Devoir+corrigé+de+synthèse+n°3+ +génie+mécanique+système+de+grénaillage+et+de...Devoir+corrigé+de+synthèse+n°3+ +génie+mécanique+système+de+grénaillage+et+de...
Devoir+corrigé+de+synthèse+n°3+ +génie+mécanique+système+de+grénaillage+et+de...

213 les capteurs tor
213 les capteurs tor213 les capteurs tor
213 les capteurs tor

Architecture ordinateur-echange-de-donnees
Architecture ordinateur-echange-de-donneesArchitecture ordinateur-echange-de-donnees
Architecture ordinateur-echange-de-donnees

Cours_Automatismes_1_2015.pptx
Cours_Automatismes_1_2015.pptxCours_Automatismes_1_2015.pptx
Cours_Automatismes_1_2015.pptx

شرح مهم حول Asservissement et régulation
شرح مهم حول Asservissement et régulationشرح مهم حول Asservissement et régulation
شرح مهم حول Asservissement et régulation

Automates programmables industriels
Automates programmables industrielsAutomates programmables industriels
Automates programmables industriels

Chapitre 1 Représentation d'état des systèmes linéaires
Chapitre 1 Représentation d'état des systèmes linéaires Chapitre 1 Représentation d'état des systèmes linéaires
Chapitre 1 Représentation d'état des systèmes linéaires

تمارين وحلول خاصة ببرمجة Ladder et instructions automates
تمارين وحلول خاصة ببرمجة Ladder et instructions automatesتمارين وحلول خاصة ببرمجة Ladder et instructions automates
تمارين وحلول خاصة ببرمجة Ladder et instructions automates

Rappel de cours traitement de signal
Rappel de cours traitement de signalRappel de cours traitement de signal
Rappel de cours traitement de signal

Cours api
Cours apiCours api
Cours api

Cours electronique analogique filtrage 2
Cours electronique analogique filtrage 2Cours electronique analogique filtrage 2
Cours electronique analogique filtrage 2

Chapitre ii circuits combinatoires
Chapitre ii circuits combinatoiresChapitre ii circuits combinatoires
Chapitre ii circuits combinatoires

Pic 16f877 ..
Pic 16f877 ..Pic 16f877 ..
Pic 16f877 ..

Exos de logique séquentielle
Exos de logique séquentielleExos de logique séquentielle
Exos de logique séquentielle

Jeux d instruction du 6809
Jeux d instruction du 6809Jeux d instruction du 6809
Jeux d instruction du 6809


En vedette

Cours Aide PL72
Cours Aide PL72Cours Aide PL72
Cours Aide PL72
youri59490

Pl7 pro
Pl7 proPl7 pro
Pl7 pro
Mohamed Said

Le grafcet cours & exercices corrigés
Le grafcet cours & exercices corrigésLe grafcet cours & exercices corrigés
Le grafcet cours & exercices corrigés
toumed

PréSentation Tsx37
PréSentation Tsx37PréSentation Tsx37
PréSentation Tsx37
youri59490

Twido guide materiel bases compactes & modulaires
Twido guide materiel   bases compactes & modulairesTwido guide materiel   bases compactes & modulaires
Twido guide materiel bases compactes & modulaires
Johanna Mesa Torres

Bilingue en fete 2013
Bilingue en fete 2013Bilingue en fete 2013
Bilingue en fete 2013
gbadau

Alarmierung der Bevölkerung bei Kindsentführung
Alarmierung der Bevölkerung bei KindsentführungAlarmierung der Bevölkerung bei Kindsentführung
Alarmierung der Bevölkerung bei Kindsentführung
Stefan Joss

syndicom Bildungsprogramm 2013
syndicom Bildungsprogramm 2013syndicom Bildungsprogramm 2013
syndicom Bildungsprogramm 2013
syndicomCH

Quo vadis Europa? - Vortrag von Dr. Peter Liese, MdEP auf der Kreisversammlun...
Quo vadis Europa? - Vortrag von Dr. Peter Liese, MdEP auf der Kreisversammlun...Quo vadis Europa? - Vortrag von Dr. Peter Liese, MdEP auf der Kreisversammlun...
Quo vadis Europa? - Vortrag von Dr. Peter Liese, MdEP auf der Kreisversammlun...
JU_Hochsauerland

Sondage Twitter Careerssocgen Fev. 2010
Sondage Twitter Careerssocgen Fev. 2010Sondage Twitter Careerssocgen Fev. 2010
Sondage Twitter Careerssocgen Fev. 2010
Franck La Pinta

Alpine Sterling DMC - Case Study Nr. 3 Mission Malta 2014 - E-Team 2
Alpine Sterling DMC - Case Study Nr. 3 Mission Malta 2014 - E-Team 2Alpine Sterling DMC - Case Study Nr. 3 Mission Malta 2014 - E-Team 2
Alpine Sterling DMC - Case Study Nr. 3 Mission Malta 2014 - E-Team 2
Conventions Malta

Mettre en réseau les acteurs de culture scientifique d'un territoire : l'expé...
Mettre en réseau les acteurs de culture scientifique d'un territoire : l'expé...Mettre en réseau les acteurs de culture scientifique d'un territoire : l'expé...
Mettre en réseau les acteurs de culture scientifique d'un territoire : l'expé...
Marion Sabourdy

Du praticien réfléchi au praticien chercheur : une transformation identitaire ?
Du praticien réfléchi au praticien chercheur : une transformation identitaire ?Du praticien réfléchi au praticien chercheur : une transformation identitaire ?
Du praticien réfléchi au praticien chercheur : une transformation identitaire ?
Philippe-Didier GAUTHIER

Utiliser la vidéo en ligne au sein de sa stratégie marketing de contenu en 2013
Utiliser la vidéo en ligne au sein de sa stratégie marketing de contenu en 2013Utiliser la vidéo en ligne au sein de sa stratégie marketing de contenu en 2013
Utiliser la vidéo en ligne au sein de sa stratégie marketing de contenu en 2013
Brightcove

Présentation BLEUM - M. Pierre-André Bélanger
Présentation BLEUM -  M. Pierre-André BélangerPrésentation BLEUM -  M. Pierre-André Bélanger
Présentation BLEUM - M. Pierre-André Bélanger
Comité filière biomasse d'Abitibi-Ouest

neXTseestern - jugendarbeit und jugendpolitik
neXTseestern - jugendarbeit und jugendpolitikneXTseestern - jugendarbeit und jugendpolitik
neXTseestern - jugendarbeit und jugendpolitik
sform – brain | vision | design

Encuestacacerolazos
EncuestacacerolazosEncuestacacerolazos
Encuestacacerolazos
Graciela Römer & asoc


En vedette (20)

Cours Aide PL72
Cours Aide PL72Cours Aide PL72
Cours Aide PL72

Twido guide de programmation
Twido guide de programmationTwido guide de programmation
Twido guide de programmation

Pl7 pro
Pl7 proPl7 pro
Pl7 pro

Le grafcet cours & exercices corrigés
Le grafcet cours & exercices corrigésLe grafcet cours & exercices corrigés
Le grafcet cours & exercices corrigés

PréSentation Tsx37
PréSentation Tsx37PréSentation Tsx37
PréSentation Tsx37

Twido guide materiel bases compactes & modulaires
Twido guide materiel   bases compactes & modulairesTwido guide materiel   bases compactes & modulaires
Twido guide materiel bases compactes & modulaires

Bilingue en fete 2013
Bilingue en fete 2013Bilingue en fete 2013
Bilingue en fete 2013

Les 15 2
Les 15 2Les 15 2
Les 15 2

5-Cm20
5-Cm205-Cm20
5-Cm20

Alarmierung der Bevölkerung bei Kindsentführung
Alarmierung der Bevölkerung bei KindsentführungAlarmierung der Bevölkerung bei Kindsentführung
Alarmierung der Bevölkerung bei Kindsentführung

syndicom Bildungsprogramm 2013
syndicom Bildungsprogramm 2013syndicom Bildungsprogramm 2013
syndicom Bildungsprogramm 2013

Quo vadis Europa? - Vortrag von Dr. Peter Liese, MdEP auf der Kreisversammlun...
Quo vadis Europa? - Vortrag von Dr. Peter Liese, MdEP auf der Kreisversammlun...Quo vadis Europa? - Vortrag von Dr. Peter Liese, MdEP auf der Kreisversammlun...
Quo vadis Europa? - Vortrag von Dr. Peter Liese, MdEP auf der Kreisversammlun...

Sondage Twitter Careerssocgen Fev. 2010
Sondage Twitter Careerssocgen Fev. 2010Sondage Twitter Careerssocgen Fev. 2010
Sondage Twitter Careerssocgen Fev. 2010

Alpine Sterling DMC - Case Study Nr. 3 Mission Malta 2014 - E-Team 2
Alpine Sterling DMC - Case Study Nr. 3 Mission Malta 2014 - E-Team 2Alpine Sterling DMC - Case Study Nr. 3 Mission Malta 2014 - E-Team 2
Alpine Sterling DMC - Case Study Nr. 3 Mission Malta 2014 - E-Team 2

Mettre en réseau les acteurs de culture scientifique d'un territoire : l'expé...
Mettre en réseau les acteurs de culture scientifique d'un territoire : l'expé...Mettre en réseau les acteurs de culture scientifique d'un territoire : l'expé...
Mettre en réseau les acteurs de culture scientifique d'un territoire : l'expé...

Du praticien réfléchi au praticien chercheur : une transformation identitaire ?
Du praticien réfléchi au praticien chercheur : une transformation identitaire ?Du praticien réfléchi au praticien chercheur : une transformation identitaire ?
Du praticien réfléchi au praticien chercheur : une transformation identitaire ?

Utiliser la vidéo en ligne au sein de sa stratégie marketing de contenu en 2013
Utiliser la vidéo en ligne au sein de sa stratégie marketing de contenu en 2013Utiliser la vidéo en ligne au sein de sa stratégie marketing de contenu en 2013
Utiliser la vidéo en ligne au sein de sa stratégie marketing de contenu en 2013

Présentation BLEUM - M. Pierre-André Bélanger
Présentation BLEUM -  M. Pierre-André BélangerPrésentation BLEUM -  M. Pierre-André Bélanger
Présentation BLEUM - M. Pierre-André Bélanger

neXTseestern - jugendarbeit und jugendpolitik
neXTseestern - jugendarbeit und jugendpolitikneXTseestern - jugendarbeit und jugendpolitik
neXTseestern - jugendarbeit und jugendpolitik

Encuestacacerolazos
EncuestacacerolazosEncuestacacerolazos
Encuestacacerolazos


Similaire à Programmation En Langage Pl7 2

Chapitre 2api- ladder architecteur2024.pdf
Chapitre 2api- ladder architecteur2024.pdfChapitre 2api- ladder architecteur2024.pdf
Chapitre 2api- ladder architecteur2024.pdf
hammardjamel0

Les_portes_kjnnnnjjjjjjjygfrlogiques.pdf
Les_portes_kjnnnnjjjjjjjygfrlogiques.pdfLes_portes_kjnnnnjjjjjjjygfrlogiques.pdf
Les_portes_kjnnnnjjjjjjjygfrlogiques.pdf
AliouDiallo24

Arduino cottenceau1112
Arduino cottenceau1112Arduino cottenceau1112
Arduino cottenceau1112
Hafid Moujane

Automate programmable industriepar_www.cours-electromecanique.com_
Automate programmable industriepar_www.cours-electromecanique.com_Automate programmable industriepar_www.cours-electromecanique.com_
Automate programmable industriepar_www.cours-electromecanique.com_
med benchaib

Cours et travaux diriges sur l'automatisme et les systemes automatises
Cours et travaux diriges sur l'automatisme et les systemes automatisesCours et travaux diriges sur l'automatisme et les systemes automatises
Cours et travaux diriges sur l'automatisme et les systemes automatises
morin moli

ETUDE D UN SYSTEME NUMERIQUE.pdf
ETUDE D UN SYSTEME NUMERIQUE.pdfETUDE D UN SYSTEME NUMERIQUE.pdf
ETUDE D UN SYSTEME NUMERIQUE.pdf
ssuser457a8b

CoursAutomatique_machi_d_ostade.pptx
CoursAutomatique_machi_d_ostade.pptxCoursAutomatique_machi_d_ostade.pptx
CoursAutomatique_machi_d_ostade.pptx
HassanMoufassih

Bascules
BasculesBascules
Bascules
Soufiane Aggour

API et Supervision industrielle
API et Supervision industrielle API et Supervision industrielle
API et Supervision industrielle
sarah Benmerzouk

Microcontrôleur PIC Microchip part1/2
Microcontrôleur PIC Microchip part1/2Microcontrôleur PIC Microchip part1/2
Microcontrôleur PIC Microchip part1/2
Mohammed Lamghari

12770637lmkml,,kml,mk,mk,kmk,mk,m,m,m.ppt
12770637lmkml,,kml,mk,mk,kmk,mk,m,m,m.ppt12770637lmkml,,kml,mk,mk,kmk,mk,m,m,m.ppt
12770637lmkml,,kml,mk,mk,kmk,mk,m,m,m.ppt
SYS23

Cours 1 Microprocesseurs.ppt
Cours 1 Microprocesseurs.pptCours 1 Microprocesseurs.ppt
Cours 1 Microprocesseurs.ppt
wafawafa52

Cours de PIC Généralités.pdf
Cours de PIC Généralités.pdfCours de PIC Généralités.pdf
Cours de PIC Généralités.pdf
AliRami3

architecture-des-ordinateurs.pdf
architecture-des-ordinateurs.pdfarchitecture-des-ordinateurs.pdf
architecture-des-ordinateurs.pdf
RihabBENLAMINE

prog_reg.pptx
prog_reg.pptxprog_reg.pptx
prog_reg.pptx
MbarkiIsraa

Les symboles des portes logiques
Les symboles des portes logiquesLes symboles des portes logiques
Les symboles des portes logiques
morin moli

introduction automatisme industriel
introduction automatisme industrielintroduction automatisme industriel
introduction automatisme industriel
Adnane Ahmidani

Correction des exercices du thème 6 du manuel du cours 3ème année
Correction des exercices du thème 6 du manuel du cours 3ème annéeCorrection des exercices du thème 6 du manuel du cours 3ème année
Correction des exercices du thème 6 du manuel du cours 3ème année
RimAskri


Similaire à Programmation En Langage Pl7 2 (20)

Chapitre 2api- ladder architecteur2024.pdf
Chapitre 2api- ladder architecteur2024.pdfChapitre 2api- ladder architecteur2024.pdf
Chapitre 2api- ladder architecteur2024.pdf

Les_portes_kjnnnnjjjjjjjygfrlogiques.pdf
Les_portes_kjnnnnjjjjjjjygfrlogiques.pdfLes_portes_kjnnnnjjjjjjjygfrlogiques.pdf
Les_portes_kjnnnnjjjjjjjygfrlogiques.pdf

Arduino cottenceau1112
Arduino cottenceau1112Arduino cottenceau1112
Arduino cottenceau1112

Automate programmable industriepar_www.cours-electromecanique.com_
Automate programmable industriepar_www.cours-electromecanique.com_Automate programmable industriepar_www.cours-electromecanique.com_
Automate programmable industriepar_www.cours-electromecanique.com_

Cours et travaux diriges sur l'automatisme et les systemes automatises
Cours et travaux diriges sur l'automatisme et les systemes automatisesCours et travaux diriges sur l'automatisme et les systemes automatises
Cours et travaux diriges sur l'automatisme et les systemes automatises

ETUDE D UN SYSTEME NUMERIQUE.pdf
ETUDE D UN SYSTEME NUMERIQUE.pdfETUDE D UN SYSTEME NUMERIQUE.pdf
ETUDE D UN SYSTEME NUMERIQUE.pdf

CoursAutomatique_machi_d_ostade.pptx
CoursAutomatique_machi_d_ostade.pptxCoursAutomatique_machi_d_ostade.pptx
CoursAutomatique_machi_d_ostade.pptx

µP
µPµP
µP

Bascules
BasculesBascules
Bascules

T ps dsp
T ps dspT ps dsp
T ps dsp

API et Supervision industrielle
API et Supervision industrielle API et Supervision industrielle
API et Supervision industrielle

Microcontrôleur PIC Microchip part1/2
Microcontrôleur PIC Microchip part1/2Microcontrôleur PIC Microchip part1/2
Microcontrôleur PIC Microchip part1/2

12770637lmkml,,kml,mk,mk,kmk,mk,m,m,m.ppt
12770637lmkml,,kml,mk,mk,kmk,mk,m,m,m.ppt12770637lmkml,,kml,mk,mk,kmk,mk,m,m,m.ppt
12770637lmkml,,kml,mk,mk,kmk,mk,m,m,m.ppt

Cours 1 Microprocesseurs.ppt
Cours 1 Microprocesseurs.pptCours 1 Microprocesseurs.ppt
Cours 1 Microprocesseurs.ppt

Cours de PIC Généralités.pdf
Cours de PIC Généralités.pdfCours de PIC Généralités.pdf
Cours de PIC Généralités.pdf

architecture-des-ordinateurs.pdf
architecture-des-ordinateurs.pdfarchitecture-des-ordinateurs.pdf
architecture-des-ordinateurs.pdf

prog_reg.pptx
prog_reg.pptxprog_reg.pptx
prog_reg.pptx

Les symboles des portes logiques
Les symboles des portes logiquesLes symboles des portes logiques
Les symboles des portes logiques

introduction automatisme industriel
introduction automatisme industrielintroduction automatisme industriel
introduction automatisme industriel

Correction des exercices du thème 6 du manuel du cours 3ème année
Correction des exercices du thème 6 du manuel du cours 3ème annéeCorrection des exercices du thème 6 du manuel du cours 3ème année
Correction des exercices du thème 6 du manuel du cours 3ème année


Plus de youri59490

dossier MEI
dossier MEIdossier MEI
dossier MEI
youri59490

Présentation préactionneur ravoux
Présentation préactionneur ravouxPrésentation préactionneur ravoux
Présentation préactionneur ravoux
youri59490

Gin fizz voilier ketch
Gin fizz voilier ketchGin fizz voilier ketch
Gin fizz voilier ketch
youri59490

Capteur porte ecolpap2
Capteur porte ecolpap2Capteur porte ecolpap2
Capteur porte ecolpap2
youri59490

Capteur porte Ecolpap
Capteur porte EcolpapCapteur porte Ecolpap
Capteur porte Ecolpap
youri59490

Capteur porte ecolpap
Capteur porte ecolpapCapteur porte ecolpap
Capteur porte ecolpap
youri59490

ressource sur les courroies
ressource sur les courroiesressource sur les courroies
ressource sur les courroies
youri59490

Preventa xps-ak
Preventa xps-akPreventa xps-ak
Preventa xps-ak
youri59490

fiche d'évaluation SST
fiche d'évaluation SSTfiche d'évaluation SST
fiche d'évaluation SST
youri59490

Sew dt71 d4 fr
Sew dt71 d4 frSew dt71 d4 fr
Sew dt71 d4 fr
youri59490

Ot101 fr leseprobe
Ot101 fr leseprobeOt101 fr leseprobe
Ot101 fr leseprobe
youri59490

aide Festo Fluidsim
aide Festo Fluidsimaide Festo Fluidsim
aide Festo Fluidsim
youri59490

Cir532007annexe2a
Cir532007annexe2aCir532007annexe2a
Cir532007annexe2a
youri59490

Formation sst moniteur ref pedago 2009
Formation sst moniteur ref pedago 2009Formation sst moniteur ref pedago 2009
Formation sst moniteur ref pedago 2009
youri59490

Formation sst2bpsc1
Formation sst2bpsc1Formation sst2bpsc1
Formation sst2bpsc1
youri59490

Doc 650
Doc 650Doc 650
Doc 650
youri59490

Ssd 650 doc_technique
Ssd 650 doc_techniqueSsd 650 doc_technique
Ssd 650 doc_technique
youri59490

Reglage mvt paleticc
Reglage mvt paleticcReglage mvt paleticc
Reglage mvt paleticc
youri59490

Reglage ecolpap
Reglage ecolpapReglage ecolpap
Reglage ecolpap
youri59490


Plus de youri59490 (20)

dossier MEI
dossier MEIdossier MEI
dossier MEI

Présentation préactionneur ravoux
Présentation préactionneur ravouxPrésentation préactionneur ravoux
Présentation préactionneur ravoux

Gin fizz voilier ketch
Gin fizz voilier ketchGin fizz voilier ketch
Gin fizz voilier ketch

Capteur porte ecolpap2
Capteur porte ecolpap2Capteur porte ecolpap2
Capteur porte ecolpap2

Capteur porte Ecolpap
Capteur porte EcolpapCapteur porte Ecolpap
Capteur porte Ecolpap

Capteur porte ecolpap
Capteur porte ecolpapCapteur porte ecolpap
Capteur porte ecolpap

ressource sur les courroies
ressource sur les courroiesressource sur les courroies
ressource sur les courroies

Preventa xps-ak
Preventa xps-akPreventa xps-ak
Preventa xps-ak

fiche d'évaluation SST
fiche d'évaluation SSTfiche d'évaluation SST
fiche d'évaluation SST

Sew sf37 fr
Sew sf37 frSew sf37 fr
Sew sf37 fr

Sew dt71 d4 fr
Sew dt71 d4 frSew dt71 d4 fr
Sew dt71 d4 fr

Ot101 fr leseprobe
Ot101 fr leseprobeOt101 fr leseprobe
Ot101 fr leseprobe

aide Festo Fluidsim
aide Festo Fluidsimaide Festo Fluidsim
aide Festo Fluidsim

Cir532007annexe2a
Cir532007annexe2aCir532007annexe2a
Cir532007annexe2a

Formation sst moniteur ref pedago 2009
Formation sst moniteur ref pedago 2009Formation sst moniteur ref pedago 2009
Formation sst moniteur ref pedago 2009

Formation sst2bpsc1
Formation sst2bpsc1Formation sst2bpsc1
Formation sst2bpsc1

Doc 650
Doc 650Doc 650
Doc 650

Ssd 650 doc_technique
Ssd 650 doc_techniqueSsd 650 doc_technique
Ssd 650 doc_technique

Reglage mvt paleticc
Reglage mvt paleticcReglage mvt paleticc
Reglage mvt paleticc

Reglage ecolpap
Reglage ecolpapReglage ecolpap
Reglage ecolpap


Dernier

La Révolution Bénédictine Casadéenne du Livradois-Forez: De Charlemagne à Fra...
La Révolution Bénédictine Casadéenne du Livradois-Forez: De Charlemagne à Fra...La Révolution Bénédictine Casadéenne du Livradois-Forez: De Charlemagne à Fra...
La Révolution Bénédictine Casadéenne du Livradois-Forez: De Charlemagne à Fra...
Editions La Dondaine

Auguste Herbin.pptx Peintre français
Auguste   Herbin.pptx Peintre   françaisAuguste   Herbin.pptx Peintre   français
Auguste Herbin.pptx Peintre français
Txaruka

MÉDIATION ORALE - MON NOUVEL APPARTEMENT.pdf
MÉDIATION ORALE - MON NOUVEL APPARTEMENT.pdfMÉDIATION ORALE - MON NOUVEL APPARTEMENT.pdf
MÉDIATION ORALE - MON NOUVEL APPARTEMENT.pdf
lebaobabbleu

GUIDE POUR L’EVRAS BALISES ET APPRENTISSAGES
GUIDE POUR L’EVRAS BALISES ET APPRENTISSAGESGUIDE POUR L’EVRAS BALISES ET APPRENTISSAGES
GUIDE POUR L’EVRAS BALISES ET APPRENTISSAGES
DjibrilToure5

A1- Compréhension orale - présentations.pdf
A1- Compréhension orale - présentations.pdfA1- Compréhension orale - présentations.pdf
A1- Compréhension orale - présentations.pdf
lebaobabbleu

Compréhension orale La famille de Sophie (12).pdf
Compréhension orale  La famille de Sophie (12).pdfCompréhension orale  La famille de Sophie (12).pdf
Compréhension orale La famille de Sophie (12).pdf
lebaobabbleu

1e geo metropolisation metropolisation x
1e geo metropolisation metropolisation x1e geo metropolisation metropolisation x
1e geo metropolisation metropolisation x
NadineHG

Techno Revo et nations (1789-1848) ).pdf
Techno Revo et nations (1789-1848) ).pdfTechno Revo et nations (1789-1848) ).pdf
Techno Revo et nations (1789-1848) ).pdf
NadineHG

1e Espaces productifs 2024.Espaces productif
1e Espaces productifs 2024.Espaces productif1e Espaces productifs 2024.Espaces productif
1e Espaces productifs 2024.Espaces productif
NadineHG


Dernier (9)

La Révolution Bénédictine Casadéenne du Livradois-Forez: De Charlemagne à Fra...
La Révolution Bénédictine Casadéenne du Livradois-Forez: De Charlemagne à Fra...La Révolution Bénédictine Casadéenne du Livradois-Forez: De Charlemagne à Fra...
La Révolution Bénédictine Casadéenne du Livradois-Forez: De Charlemagne à Fra...

Auguste Herbin.pptx Peintre français
Auguste   Herbin.pptx Peintre   françaisAuguste   Herbin.pptx Peintre   français
Auguste Herbin.pptx Peintre français

MÉDIATION ORALE - MON NOUVEL APPARTEMENT.pdf
MÉDIATION ORALE - MON NOUVEL APPARTEMENT.pdfMÉDIATION ORALE - MON NOUVEL APPARTEMENT.pdf
MÉDIATION ORALE - MON NOUVEL APPARTEMENT.pdf

GUIDE POUR L’EVRAS BALISES ET APPRENTISSAGES
GUIDE POUR L’EVRAS BALISES ET APPRENTISSAGESGUIDE POUR L’EVRAS BALISES ET APPRENTISSAGES
GUIDE POUR L’EVRAS BALISES ET APPRENTISSAGES

A1- Compréhension orale - présentations.pdf
A1- Compréhension orale - présentations.pdfA1- Compréhension orale - présentations.pdf
A1- Compréhension orale - présentations.pdf

Compréhension orale La famille de Sophie (12).pdf
Compréhension orale  La famille de Sophie (12).pdfCompréhension orale  La famille de Sophie (12).pdf
Compréhension orale La famille de Sophie (12).pdf

1e geo metropolisation metropolisation x
1e geo metropolisation metropolisation x1e geo metropolisation metropolisation x
1e geo metropolisation metropolisation x

Techno Revo et nations (1789-1848) ).pdf
Techno Revo et nations (1789-1848) ).pdfTechno Revo et nations (1789-1848) ).pdf
Techno Revo et nations (1789-1848) ).pdf

1e Espaces productifs 2024.Espaces productif
1e Espaces productifs 2024.Espaces productif1e Espaces productifs 2024.Espaces productif
1e Espaces productifs 2024.Espaces productif


Programmation En Langage Pl7 2

  • 1. MEI ETUDE DES SYSTEMES TECHNIQUES INDUSTRIELS Programmation en PL7-2 (Automatisme) Rappel sur la programmation en langage PL7-2 L’automate programmable TSX17 réalise la fonction «Traiter les données ». Pour ce faire, il faut : • un programme (suite d’instructions) fixant les opérations successives à réaliser. • des informations présentes sur les entrées. Ceci permettra d’élaborer des informations sur les sorties. Parmi les outils les plus utilisés pour la description et la programmation des automatismes, nous verrons : • le schéma à contacts • le schéma à Grafcet I. Schéma à contacts C'est une succession de "réseaux de contacts" véhiculant des informations logiques ; depuis les entrées vers les sorties. Le résultat dépend des fonctions programmées. Les entrées/sorties du TSX 17 sont dites "Tout Ou Rien" car elles ne peuvent prendre que deux états (ou niveaux logiques) : • Etat activé : Entrée au niveau logique «1» (contact associé électriquement passant), Sortie au niveau logique «1» (action commandée électriquement : lampe allumée) • Etat repos : Entrée au niveau logique «0» (contact associé électriquement non passant), Sortie au niveau logique «0» (action non commandée électriquement : lampe éteinte). En logique programmée : • Le test du niveau logique d'une entrée est :  vrai lorsque l'état logique de l’entrée associée à ce symbole est « 1 ».  faux lorsque l'état logique de l’entrée associée à ce symbole est « 0 ». • L’action sur une sortie (ou changement de niveau logique) est :  le transfert du résultat du test dans la sortie associée à ce symbole.  le transfert du résultat inverse du test dans la sortie associée à ce symbole. 1) Interprétation d’un schéma à contacts : Le TSX 17 reçoit des signaux électriques des capteurs. Ces signaux sont appelés variables d'entrées (exemple : signal 0V ou 24V). Il émet des signaux électriques vers les pré-actionneurs et les voyants. Ces signaux sont appelés variables de sorties (exemple : signal 0V ou 24V). A ces variables d'entrées/sorties sont associés des bits d’entrées/sorties, ayant les niveaux logiques « 0 » ou « 1 ». Exemple d'association : • Niveau logique « 0 » pour le signal 0V, • Niveau logique « 1 » pour le signal 24V. Page 1 / 17
  • 2. MEI ETUDE DES SYSTEMES TECHNIQUES INDUSTRIELS Programmation en PL7-2 (Automatisme) Les tableaux ci-dessous résument la correspondance entre : • La continuité électrique d’un contact et le niveau logique de l’entrée associé. • Le niveau logique de la sortie et la continuité électrique de la bobine associée. 2) Repérages des entrées sorties sur l’automate : Le TSX17 possède un module de base. Sur ce module, les entrées sorties sont repérées et adressées par les instructions : • Ii,j (I comme Input, entrée) • Oi,j (O comme Output, sortie) • i désignera le numéro du module (module de base 0, première extension 1, deuxième extension 2) • j désignera le numéro de l’entrée ou de la sortie. Exemple : I0,04 signifie entrée N°4 du module 0 (module de base) O0,02 signifie sortie numéro 2 du module 0 Page 2 / 17
  • 3. MEI ETUDE DES SYSTEMES TECHNIQUES INDUSTRIELS Programmation en PL7-2 (Automatisme) 3) Programmation d’une instruction : Le PL7-2 est le nom donné au langage graphique de programmation du TSX17. Les instructions élémentaires sont la lecture de l’état d’une entrée et l’activation d’une sortie. Le tableau ci-dessous donne les symboles graphiques du PL7-2. Connexion horizontale : permet de programmer des éléments en série Connexion verticale : permet de programmer des éléments en parallèle Symboles Contact direct : test de l’état du bit adressé graphiques de test Contact inverse : test de l’état inverse du bit adressé () Transfert direct : transfert d’un résultat logique dans le bit adressé (/) Transfert inverse : transfert de l’inverse d’un résultat logique dans le bit adressé Saut de programme (JUMP), cette commande provoque l’arrêt (J) immédiat de l’exécution du réseau en cours et une poursuite du programme dans le réseau spécifié par la bobine JUMP (N° label) Symboles (S) Enclenchement de la bobine (SET), le déclenchement ne pourra de graphiques faire que par la bobine de déclenchement d’action (R) Déclenchement de la bobine (RESET), l’enclenchement ne pourra de faire que par la bobine d’enclenchement ( ). (/). « Bobines sauvegardées » en cas de coupure secteur, les niveaux (S). logiques des bits adressés sont sauvegardés durant le premier tour de (R). cycle. « Fonction temporisation » : permet de commander, avec retard, des T actions spécifiques Blocs fonctions « Fonction monostable » : permet d’élaborer une impulsion d’une M durée donnée. « Fonction compteur » : permet d’effectuer des comptages ou des C décomptages d’événement ou d’impulsions ; « Fonction programmateur cyclique » : son fonctionnement est D similaire au programmateur à cames : il change de pas en fonction d’événements extérieurs ou internes à l’automate. « Fonction registre » : c’est un ensemble de mots de 16 bits R permettant de stocker des informations (FIFO ou LIFO) « Fonction communication » : permet des échanges de blocs de t textes. -[<]- « Opérations de comparaison » : <, >, <>, <=, >=, = -[oper]- « Opérations arithmétiques » : +, -, x, /, REM Blocs -[oper]- « Opérations logiques » : ET, OU, OU exclusif Opérations -[oper]- « Opérations de conversion » : BCD⇔ Binaire ou Binaire ⇔ ASCII -[oper]- « Décalage » : circulaire à droite ou à gauche. -[oper]- « Transfert » : de chaînes de bits ou de tables de mots. Page 3 / 17
  • 4. MEI ETUDE DES SYSTEMES TECHNIQUES INDUSTRIELS Programmation en PL7-2 (Automatisme) 4) Exemple de programmation en PL7-2 de schéma à contacts (ladder) : a) programme : b) insertion du programme à l’aide d’un ordinateur et du logiciel PL7-2 Voir l’annexe 3 pour la procédure à suivre 5) Tester l’application Au moyen des interrupteurs des entrées 1,2 et 3 nous pourrons tester le programme. Si nous avons correctement entré le programme, nous pourrons constater le fonctionnement suivant : • Schéma 1 : La sortie 1 s’allume dès que l’interrupteur de l’entrée 1 est en position travail. Elle s’éteint dès que l’interrupteur est ramené en position repos. • Schéma 2 : La sortie 2 s’allume tant que l’interrupteur de l’entrée 2 est en position repos. Elle s’éteint dès que l’interrupteur 2 est en position travail. • Schéma 3 : La sortie 1 s’allume tant que l’interrupteur de l’entrée 3 est en position repos. Elle s’éteint dès que l’interrupteur est en position travail. Lorsque vous aurez terminé votre manipulation, vous effacerez le programme de l’automate. Pour ce faire, vous consulterez l’annexe 1. 6) Les fonctions combinatoires a) Réalisation des fonctions ET, NON, OU et OU exclusif en PL7-2. Page 4 / 17
  • 5. MEI ETUDE DES SYSTEMES TECHNIQUES INDUSTRIELS Programmation en PL7-2 (Automatisme) b) Exemples d’application : • Fonction OU exclusif / OU NON c) Exercices : • Tapez puis testez le programme correspondant au schéma ci-contre : • Tapez puis testez le programme correspondant au schéma ci-contre : • Etablissez, tapez et testez un va et vient. 7) Programmer une temporisation a) Principe d’une temporisation en PL7-2 : La fonction temporisation permet de commander, avec un retard, une ou des actions. Sur le TSX 17, 32 temporisations (Notez de T0 à T31) sont à notre disposition. L’utilisation d’une temporisation s’effectue de la façon suivante : • Sélectionner le temporisateur Ti Page 5 / 17
  • 6. MEI ETUDE DES SYSTEMES TECHNIQUES INDUSTRIELS Programmation en PL7-2 (Automatisme) • Programmer le temporisateur • Configurer le temporisateur en indiquant la base de temps ( Ti,B ) ainsi que la durée de la temporisation (Ti,P : valeur de présélection). La valeur du retard est obtenue à partir de la combinaison de la base de temps (horloge du TSX17 pouvant battre la minute, la seconde, le dixième de seconde et le centième de seconde) et de la valeur de présélection. Exemple : Si Ti,P = 15 et Ti,B = 1 sec, la temporisation est égale à 15 secondes. La temporisation est lancée dès l’apparition d’un niveau logique « 1 » à l’entrée. La valeur courante Ti,V décroît alors de 15 à 0, d’une unité toutes les bases de temps (la seconde ici). Lorsque Ti,V atteint 0, la sortie associée au temporisateur passe au niveau logique « 1 ». b) Instructions de programmation d’une temporisation : c) Exemple de programmation d’un temporisateur et chronogramme correspondant: Page 6 / 17
  • 7. MEI ETUDE DES SYSTEMES TECHNIQUES INDUSTRIELS Programmation en PL7-2 (Automatisme) 8) Programmer un compteur a) Principe d'un compteur en PL7-2 : La fonction comptage permet d’effectuer des comptages et des décomptages d’événements ou d’impulsions. Le TSX17 comporte 15 compteurs Ci numérotés de 0 à14. La fonction comptage admet une valeur de présélection (Ci,P) comprise entre 0 et 9999. Cette valeur devra être définie en mode configuration. En mode comptage, Ci,V est incrémenté (augmenté de 1) chaque fois qu’une impulsion se présente sur l’entrée associée. Durant l’évolution du compteur, la valeur courante Ci,V peut être comparée à une valeur K (<, >, ≤, ≥). Exemple : Si K= 6, lorsque la valeur courante Ci,V atteint 6, la sortie associée passe au niveau logique « 1 ». Lorsque Ci,V atteint 10 (valeur de présélection), le compteur est remis à 0 : Ci,V = 0. a) Instructions de programmation d’un compteur : Page 7 / 17
  • 8. MEI ETUDE DES SYSTEMES TECHNIQUES INDUSTRIELS Programmation en PL7-2 (Automatisme) c) Exemple de programmation d’un compteur: I0,01 à l’entrée R du compteur remet à zéro le Ci,V I0,02 à l’entrée P du compteur charge le Ci,P dans le Ci,V I0,03 à l’entrée U, incrémente le compteur I0,04 à l’entrée D, décrémente le compteur II. Schéma à GRAFCET Le schéma GRAFCET : Il est issu d'une méthode d'analyse graphique qui consiste à décomposer tout automatisme séquentiel en une succession d'étapes. Le passage d'une étape à une autre est conditionné par une transition. 1) Présentation : Le langage PL7-2 comprend un maximum de 96 étapes y compris la ou les étapes initiales. La transposition d’un grafcet en langage PL7-2 se fera directement à partir du grafcet qui aura établi pour une machine. 2) Structure d’un programme de schéma à Grafcet : Le programme grafcet PL7-2 est découpé en 3 parties : ♦ Le traitement préliminaire : il comportera une suite d’instructions. Son rôle est de gérer les reprises secteur, les défaillances, l’initialisation et le gèle des grafcets. ♦ Le traitement séquentiel (cycle d’évolution du grafcet) : les instructions qu’il comporte assurent la gestion du traitement séquentiel de l’application (étapes, transitions, réceptivités et actions associées). ♦ Le traitement postérieur permettra de traiter les ordres émanant du traitement séquentiel pour la commande des sorties Page 8 / 17
  • 9. MEI ETUDE DES SYSTEMES TECHNIQUES INDUSTRIELS Programmation en PL7-2 (Automatisme) 3) Instructions de bases : a) Soit le grafcet suivant à traduire en PL7-2 : Adressage des entrées sorties : 0 Dcy : I0,00 V0 : I0,01 dcy. v0.d0 D0 : I0,02 1 V+ V1 : I0,03 v1 D1 : I0,04 2 D+ M V+ : O0,00 d1 V- : O0,01 3 V- D- D+ : O0,02 v0.d0 D- : O0,03 M: O0,04 La saisie de ce grafcet en PL7-2 se fera en plusieurs étapes. b) 1ere étape : Tracé de l’ossature du Grafcet 3 Le tracé de l’ossature du grafcet se fera en mode CHART. On trace en 0 fait le grafcet en utilisant les symboles graphiques classiques, les rebouclages se faisant avec des renvois de départ et d’arrivée. 1 2 3 0 2eme étape : Saisie des réceptivités associées aux transitions : 3 Cette saisie se fera toujours en mode Chart 0 en « zoomant » sur les transitions. Les I0,00 I0,02 zoom réseaux associés aux transitions sont tracés en # utilisant les adresses d’entrées qui ont été I0,01 1 choisies. zoom I0,03 # 2 zoom I0,04 # 3 zoom I0,01 I0,02 # 0 Page 9 / 17
  • 10. MEI ETUDE DES SYSTEMES TECHNIQUES INDUSTRIELS Programmation en PL7-2 (Automatisme) b) 3eme étape : Saisie des actions associées aux étapes : LABEL 05 LABEL 10 Cette saisie se fera toujours en mode POST. X01 O0,00 X03 O0,01 Les réseaux sont tracés en associant les adresses de sorties aux étapes X02 O0,02 O0,03 correspondantes. Attention, une même adresse de sortie ne O0,04 devra apparaître qu’une seule fois dans le postérieur. (si une sortie est utilisée à trois étapes différentes, il faudra faire un réseau avec ces 3 étapes en parallèles (les 3 contacts associés) et une seule sortie (la bobine associée à la sortie). Page 10 / 17
  • 11. MEI ETUDE DES SYSTEMES TECHNIQUES INDUSTRIELS Programmation en PL7-2 (Automatisme)  ANNEXE 1 : écrasement d’un programme / configuration pour insérer un programme ♦ Lancez le logiciel PL7-2 ♦ Validez la première page écran ♦ Dans le menu principal, sélectionnez la ligne « 1 : CONFIGURATION » puis validez (touche entrée ou enter) ♦ Dans le menu «Choix du mode configuration », sélectionnez la ligne « 0 : Initialisation mémoire » puis validez. ♦ Dans le menu « Initialisation mémoire » 2 lignes disponibles :  0 mémoire : choisissez la taille de la mémoire allouée au programme ; 8 ko (touche F1) ou 24 ko (touche F2).  1 langage : choisissez le langage ; ladder (touche F1) ou grafcet (touche F2)  Validez la page écran  Un message « Confirmation ? » s’affiche. Répondre « YES » via la touche fonction F9 si la taille mémoire et le langage sélectionnés vous conviennent sinon répondre « NO » via la touche fonction F1. ♦ Retour automatique au menu «Choix du mode configuration », faire F9 pour valider les changements. Un message « Confirmation ? » s’affiche. Répondre « YES » via la touche fonction F9 si les modifications vous conviennent sinon répondre « NO » via la touche fonction F1. ♦ Retour automatique au menu principal On pourra alors commencer à insérer un programme en Pl7-2 Page 11 / 17
  • 12. MEI ETUDE DES SYSTEMES TECHNIQUES INDUSTRIELS Programmation en PL7-2 (Automatisme)  ANNEXE 2 : insertion d’un programme de type grafcet en PL7-2 ♦ Lancez le logiciel PL7-2 ♦ Effectuez l’initialisation mémoire et sélectionnez le langage grafcet (voir annexe 1 la procédure à suivre) ♦ Dans le menu principal, sélectionnez la ligne 2 : « PROGRAMMATION » puis validez (touche entrée ou enter) ♦ Dans le menu «Prog », sélectionnez le module « CHART » via la touche F2 puis validez (la touche F2 permet de passer du POST, au CHART au PRL) . 1. CONSTRUCTION DE L’OSSATURE DU GRAFCET : ♦ Appuyez sur la touche F4 (MODIF) ♦ S’affiche alors le curseur et l’ensemble des symboles graphiques disponibles sur les touches fonctions : ♦ F1 : Etape MENU 1 ♦ F2 : Etape initiale ♦ F4 : tracé de trait de liaison verticale ♦ F5 : tracé de trait de liaison horizontale ♦ Exemple : affichage d’une étape  Appuyez sur F1  Affichage sur la page du symbole d’une étape  Entrez au clavier le numéro correspondant à cette étape puis validez (un numéro d’étape est proposé par le logiciel, celui-ci peut-être validé via la touche F1) ♦ L’ensemble des symboles graphiques disponibles sur les touches fonctions sont alors les suivants : ♦ F1 : Transition MENU 2 ♦ F2 : Renvoi d’étape (arrivée) ♦ F3 : Renvoi d’étape (départ) ♦ F4 : Divergence / convergence en OU ♦ F5 : Divergence / convergence en OU ♦ Exemple : affichage d’une transition  Appuyez sur F1 et affichage de la transition ♦ L’ensemble des symboles graphiques disponibles sur les touches fonctions sont alors le « MENU 1 » précédant avec en plus pour la touche fonction F3 un renvoi d’étape (départ). Page 12 / 17
  • 13. MEI ETUDE DES SYSTEMES TECHNIQUES INDUSTRIELS Programmation en PL7-2 (Automatisme)  ANNEXE 2 (suite) : insertion d’un programme de type grafcet en PL7-2 2. SAISIE DES RECEPTIVITES ASSOCIEES AUX TRANSITIONS : ♦ Pour saisir les réceptivités associées à une transition, il faut :  Vous placer devant la transition  Appuyer 2 fois sur la touche « ZOOM » (touche page down ou ↓ sur le clavier)  Appuyer sur F4 « MODIF »  Entrer le réseau de contacts correspondant à la réceptivité en utilisant les symboles graphiques proposés sur les touches fonctions et précisant les adresses associées à ces symboles (I0,01 ; O0,03 ; b1….)  Valider.  Faire « CLEAR » pour ressortir de la transition (touche page up ou ↑ sur le clavier) ♦ Recommencez ces opérations pour chacune des transitions. 3. SAISIE DES SORTIES ASSOCIEES AUX ETAPES : Les actions associées aux étapes sont saisies dans le postérieur « POST » ♦ Pour ressortir du « CHART » et aller dans le « POST » il faut :  Valider la page de grafcet, à cette validation le logiciel répond par :  « OK » (s’affiche en haut de la page au milieu), dans ce cas cela signifie que votre ossature ne comporte pas d’erreurs structurelles et qu’elle est comprise par le programme.  « NOK » : dans ce cas cela signifie que la structure de votre grafcet est erronée ou que vous avez oublié de saisir des réceptivités associées aux transitions. ♦ Appuyez sur la touche « CLEAR » (touche page up ou ↑ sur le clavier) pour retourner au menu «Prog », ♦ Sélectionnez le module « POST » via la touche F2 puis validez (la touche F2 permet de passer du POST, au CHART au PRL) . ♦ Validez Page 13 / 17
  • 14. MEI ETUDE DES SYSTEMES TECHNIQUES INDUSTRIELS Programmation en PL7-2 (Automatisme)  ANNEXE 2 (suite) : insertion d’un programme de type grafcet en PL7-2 ♦ Vous êtes maintenant dans le postérieur, pour saisir vos réseaux : ♦ Appuyez sur la touche F6 « RESTORE » ♦ Saisissez la structure correspondant au grafcet ♦ Exemple : X01 O0,00 X02 O0,02 O0,04 ♦ Donnez un numéro d’étiquette (LABEL) en appuyant sur F1 et en donnant un numéro (exemple : 10, 20, …) ♦ Validez une seconde fois pour confirmer votre réseau. ♦ Pour saisir les labels suivants faites F6 « RESTORE » puis recommencer les opérations précédentes. Remarque : Utilisez Home ou sur le clavier pour passer d’un menu à l’autre sur les touches fonctions. Page 14 / 17
  • 15. MEI ETUDE DES SYSTEMES TECHNIQUES INDUSTRIELS Programmation en PL7-2 (Automatisme)  ANNEXE 3 : insertion d’un programme de type ladder en PL7-2 ♦ Lancez le logiciel PL7-2 ♦ Effectuez l’initialisation mémoire et sélectionnez le langage grafcet (voir annexe 1 la procédure à suivre) ♦ Dans le menu principal, sélectionnez la ligne 2 : «PROGRAMMATION » puis validez (touche entrée ou enter) ♦ Dans le menu « PROG » Validez. ♦ Appuyez sur la touche F6 « RESTORE » ♦ Saisissez la structure correspondant au grafcet Exemple : X 02 O0,01 X05 O0,02 X01 ♦ Donnez un numéro d’étiquette (LABEL) en appuyant sur F1 et en donnant un numéro (exemple : 10, 20, …) ♦ Validez une seconde fois pour confirmer votre réseau. ♦ Pour saisir les labels suivants faites F6 « RESTORE » puis recommencer les opérations précédentes. Remarque : Utilisez Home ou sur le clavier pour passer d’un menu à l’autre sur les touches fonctions. ♦ Faites « QUIT » (touche fin/end sur le clavier) pour revenir au menu principal Page 15 / 17
  • 16. MEI ETUDE DES SYSTEMES TECHNIQUES INDUSTRIELS Programmation en PL7-2 (Automatisme)  ANNEXE 4 : transfert, lancement et simulation d’un programme en PL7-2 Transfert du programme du terminal à l’automate TSX17 : ♦ Assurez-vous que le terminal est relié à l’automate par le câble approprié ♦ Raccordez logiciellement le terminal à l’automate en passant de la mémoire terminal à la mémoire TSX. Pour ce faire vous changerez la « WORKMEM » à l’aide de la touche fonction F1 et des touches ↑ et ↓ du clavier. Validez. Vous êtes maintenant en liaison avec l’automate. (Si l’automate refuse de se connecter, vérifiez votre liaison ainsi que la présence de la cartouche PL7-2 sur l’automate.) ♦ Dans le menu principal, sélectionnez la ligne 7 : « TRANSFERT » et validez. ♦ Le menu suivant s’affiche alors : FONCTIONS FONCTIONS 0 : TRANSFERT / COMPAR. MEMOIRE TERMINAL ⇔ TSX 1 : SAUVEGARDE / RESTAUR. / COMPAR. DISQUE ⇔ TERMINAL / TSX 2 : LECTURE / ECRITURE / COMPAR. BACKUP ⇔ TSX 3 : CHARGEMENT TAILLE APPLICATION 8K8 ⇒ 24K8 ♦ Sélectionnez la ligne 0 : «TRANSFERT / COMPAR. MEMOIRE » puis validez. Un nouveau menu apparaît. 0 : TRANSFERT TSX ⇒ TERMINAL 1 : TRANSFERT TERMINAL ⇒ TSX 2 : COMPARAISON TERMINAL ⇔ TSX ♦ Sélectionnez 1 puis validez. « En cours » s’affiche et un compteur défile en bas à droite. Ce transfert durera de quelques dizaines de secondes à quelques minutes selon la taille du programme. ♦ Quand le transfert est terminé, « 9F00 » s’affichera (programme de 8Ko). Faites « QUIT » (touche fin/end sur le clavier) pour revenir au menu principal Initialisation et lancement du programme : ♦ Appuyez sur la touche fonction F5 « INIT PG » pour initialiser l’automate, puis confirmez par la touche fonction F9. ♦ Appuyez sur la touche fonction F6 « RUN PG » pour lancer l’exécution du programme, puis confirmez par la touche fonction F9. ♦ Vous pouvez alors faire vos essais. Page 16 / 17
  • 17. MEI ETUDE DES SYSTEMES TECHNIQUES INDUSTRIELS Programmation en PL7-2 (Automatisme)  ANNEXE 4 (suite) : transfert, lancement et simulation d’un programme en PL7-2. Simulation : ♦ Raccordez votre automate à la maquette utilisée (si le programme et lié à un système technique existant) ou simulez les différents capteurs à l’aide des inverseurs montés sur l’automate. ♦ Vous pourrez visualiser l’évolution des sorties soit directement sur l’automate (voyants associés aux entrées/sorties allumés ou éteints) soit sur le terminal (ordinateur) en sélectionnant dans le menu la ligne 6 : «MISE AU POINT ». Dans ce mode vous pourrez visualiser l’état des entrées, des sorties, des bits internes, des compteurs, des temporisations, etc… ♦ Une fois vos essais terminés, vous pourrez arrêter l’exécution du programme en appuyant sur la touche F6 qui est maintenant associé à la commande « STOP PG » (confirmation par F9). Page 17 / 17
