Le document décrit les composants et le fonctionnement des systèmes pneumatiques, y compris la production, la distribution et les dispositifs de contrôle de l'énergie pneumatique. Il présente également des symboles et des caractéristiques des actionneurs, des distributeurs, des réducteurs de débit et autres accessoires essentiels à la pneumatique. Enfin, plusieurs types de vérins et leur utilisation sont détaillés, ainsi que les équipements de sécurité et de régulation associés.

1. FONCTION
PUISSANCE

2. 2

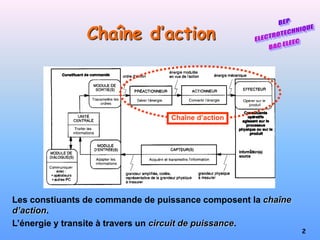

Chaîne d’action
Chaîne d’action
Les constiuants de commande de puissance composent la chaîne
d’action.
L’énergie y transite à travers un circuit de puissance.

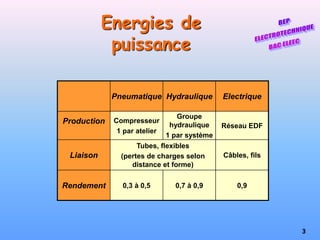

3. 3
Energies de
puissance
Pneumatique Hydraulique Electrique
Production Compresseur
1 par atelier
Groupe
hydraulique
1 par système
Réseau EDF
Liaison
Tubes, flexibles
(pertes de charges selon
distance et forme)
Câbles, fils
Rendement 0,3 à 0,5 0,7 à 0,9 0,9

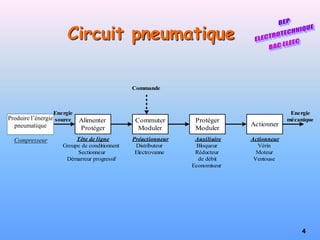

4. 4
Circuit pneumatique
Alimenter
Protéger
Commuter
Moduler
Protéger
Moduler
Actionner
Tête de ligne
Groupe de conditionnent
Sectionneur
Démarreur progressif
Préactionneur
Distributeur
Electrovanne
Auxiliaire
Bloqueur
Réducteur
de débit
Economiseur
Actionneur
Vérin
Moteur
Ventouse
Energie
source
Energie
mécanique
Commande
Produire l’énergie
pneumatique
Compresseur

5. 5

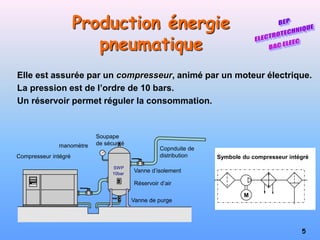

Production énergie
pneumatique
Compresseur intégré
manomètre
Vanne de purge
Réservoir d’air
Copnduite de
distribution
SWP
10bar
Vanne d’isolement
Soupape
de sécurité
M
Symbole du compresseur intégré
Elle est assurée par un compresseur, animé par un moteur électrique.
La pression est de l’ordre de 10 bars.
Un réservoir permet réguler la consommation.

6. 6

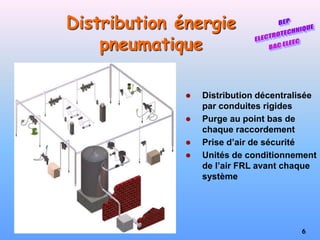

Distribution énergie
pneumatique
 Distribution décentralisée
par conduites rigides
 Purge au point bas de
chaque raccordement
 Prise d’air de sécurité
 Unités de conditionnement
de l’air FRL avant chaque
système

7. 7
Symbole

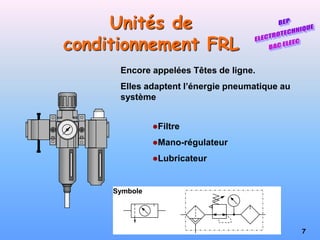

Unités de
conditionnement FRL
Filtre
Mano-régulateur
Lubricateur
Encore appelées Têtes de ligne.
Elles adaptent l’énergie pneumatique au
système

8. 8
Symbole
Filtre
Filtre les poussières
Assèche l’air

9. 9
Mano-Régulateur
2
4 6
8
10
40
80
120
lbf/in2
bar
P1 P2
2
4 6
8
10
40
80
120
lbf/in2
bar
P1 P2
2
4 6
8
10
40
80
120
lbf/in2
bar
P1 P2
2
4 6
8
10
40
80
120
lbf/in2
bar
P1 P2
Symbole
Réguler la pression
Régler la pression
2
4 6
8
10
40
80
120
lbf/in2
bar
P1 P2
Réglage augmentation
P1 P2
2
4 6
8
10
40
80
120
lbf/in2
bar
Réglage diminution
2
4 6
8
10
40
80
120
lbf/in2
bar
P1 P2
Consommation système

10. 10
Symbole

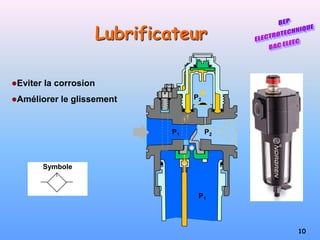

Lubrificateur
Eviter la corrosion
Améliorer le glissement
P1
P2
P1
P2

11. 11

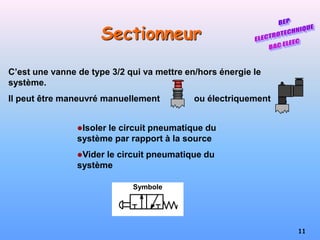

Sectionneur
Isoler le circuit pneumatique du
système par rapport à la source
Vider le circuit pneumatique du
système
C’est une vanne de type 3/2 qui va mettre en/hors énergie le
système.
Il peut être maneuvré manuellement ou électriquement
Symbole

12. 12

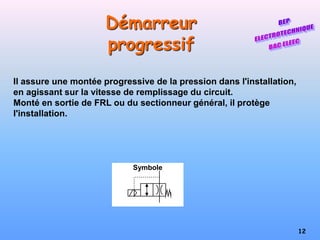

Symbole
Démarreur
progressif
Il assure une montée progressive de la pression dans l'installation,
en agissant sur la vitesse de remplissage du circuit.
Monté en sortie de FRL ou du sectionneur général, il protège
l'installation.

13. 13

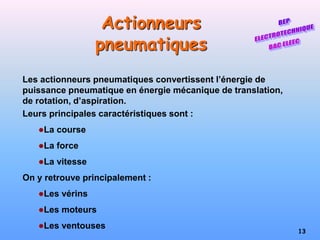

Actionneurs
pneumatiques
Les actionneurs pneumatiques convertissent l’énergie de
puissance pneumatique en énergie mécanique de translation,
de rotation, d’aspiration.
Leurs principales caractéristiques sont :
La course
La force
La vitesse
On y retrouve principalement :
Les vérins
Les moteurs
Les ventouses

14. 14

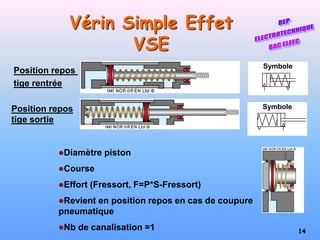

Symbole
Symbole
Vérin Simple Effet
VSE
Position repos
tige rentrée
Position repos
tige sortie
Diamètre piston
Course
Effort (Fressort, F=P*S-Fressort)
Revient en position repos en cas de coupure
pneumatique
Nb de canalisation =1

15. 15
Symbole

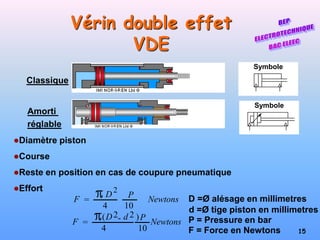

Vérin double effet
VDE
Classique
Amorti
réglable
Symbole
Diamètre piston
Course
Reste en position en cas de coupure pneumatique
Effort 2
F =
D
4
P
10
Newtons D =Ø alésage en millimetres
P = Pressure en bar
F = Force en Newtons
(D2- d 2 )
F =
4
P
10
Newtons
d =Ø tige piston en millimetres

16. 16

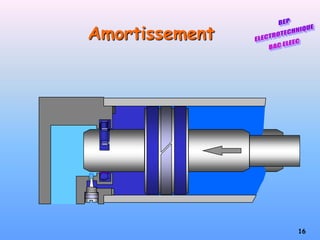

Amortissement

17. 17

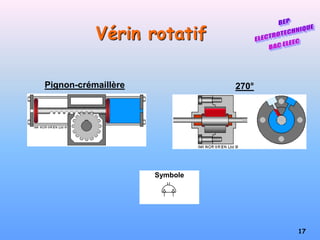

Symbole
Vérin rotatif
270°
Pignon-crémaillère

18. 18

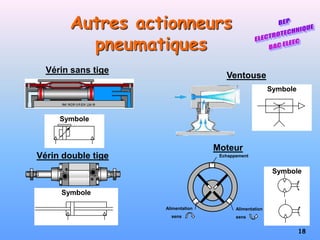

Symbole
Symbole
Symbole
Autres actionneurs
pneumatiques
Symbole
Vérin sans tige
Ventouse
Moteur
Vérin double tige Echappement
Alimentation
sens
Alimentation
sens

19. 19

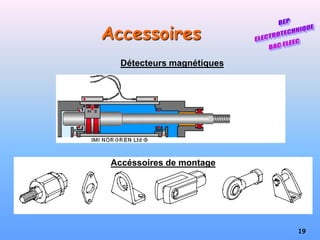

Accéssoires de montage
Accessoires
Détecteurs magnétiques

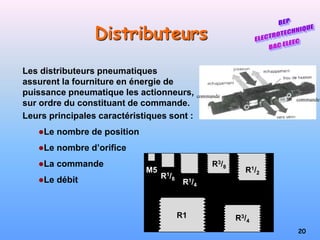

20. 20
Distributeurs
Les distributeurs pneumatiques
assurent la fourniture en énergie de
puissance pneumatique les actionneurs,
sur ordre du constituant de commande.
Leurs principales caractéristiques sont :
Le nombre de position
Le nombre d’orifice
La commande
Le débit
M5
R1/8
R1/4
R3/8
R1/2
R3/4
R1

21. 21

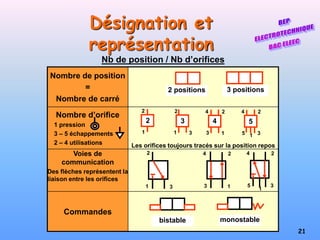

Désignation et
représentation
Nombre de position
=
Nombre de carré
Nombre d’orifice
1 pression
3 – 5 échappements
2 – 4 utilisations Les orifices toujours tracés sur la position repos
Voies de
communication
Des flèches représentent la
liaison entre les orifices
Commandes
2 positions 3 positions
1
2
1
2
3 3
4
1
2
1
4
3
2
5
2 3 4 5
bistable monostable
1
4
3
2
5
3
4
1
2
1
2
3
Nb de position / Nb d’orifices

22. 22
Distributeur 2/2
Applications
Electrovanne
Bouton poussoir (soufflette)
Alimentation ventouse (venturi)
Symbole
1 2
12
1 alimentation
2 utilisation actionneur
12 commande
1 2
12

23. 23

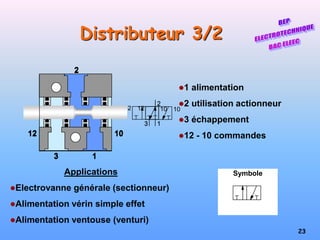

Distributeur 3/2
Applications
Electrovanne générale (sectionneur)
Alimentation vérin simple effet
Alimentation ventouse (venturi)
Symbole
1 alimentation
2 utilisation actionneur
3 échappement
12 - 10 commandes
1
2
3
10
12
1
2
3
12 10
1
2
3
10
12
1
2
3
12 10

24. 24

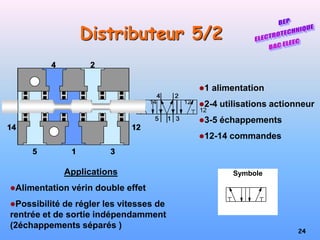

Distributeur 5/2
Applications
Alimentation vérin double effet
Possibilité de régler les vitesses de
rentrée et de sortie indépendamment
(2échappements séparés )
Symbole
1 alimentation
2-4 utilisations actionneur
3-5 échappements
12-14 commandes
1
2
4
5 3
14 12
1
2
4
5 3
14 12
12
1
2
4
5 3
14
1
2
4
5 3
14 12

25. 25

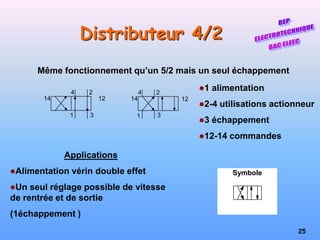

Distributeur 4/2
Applications
Alimentation vérin double effet
Un seul réglage possible de vitesse
de rentrée et de sortie
(1échappement )
Symbole
1 alimentation
2-4 utilisations actionneur
3 échappement
12-14 commandes
1
2
4
3
14 12 12
1
2
4
3
14
Même fonctionnement qu’un 5/2 mais un seul échappement

26. 26
Distributeurs
3 positions
1
4 2 3
5
14 12
1
2
4
5 3
1
2
4
5 3
1
4 2 3
5
14 12
1
2
4
5 3
1
4 2 3
5
14 12
1
2
4
5 3
1
4 2 3
5
14 12
1
2
4
5 3
1
4 2 3
5
14 12
1
2
4
5 3
1
4 2 3
5
14 12
5/3 centre fermé
5/3 centre ouvert

27. 27

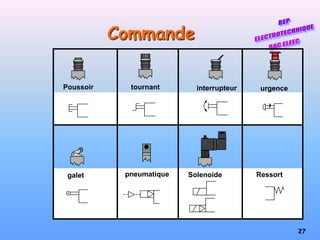

Commande
tournant
Poussoir interrupteur
Solenoide
galet pneumatique
urgence
Ressort

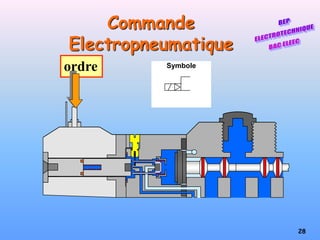

28. 28
Symbole
Commande
Electropneumatique
ordre

29. 29
Exemples
VSE 3/2 bistable
VDE 4/2 monostable VDE 4/2 bistable
VSE 3/2 monostable
Cliquez sur les schémas pour voir l’animation

30. 30

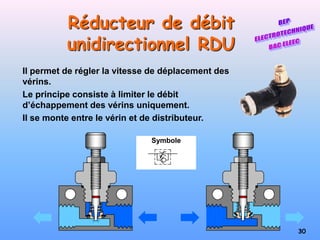

Il permet de régler la vitesse de déplacement des
vérins.
Le principe consiste à limiter le débit
d’échappement des vérins uniquement.
Il se monte entre le vérin et de distributeur.
Symbole
Réducteur de débit
unidirectionnel RDU

31. 31
Bloqueurs
Ils permettent de bloquer le mouvement un vérin
pendant sa course ou à l’arrêt par commande.
Il se place toujours au plus prêt du vérin pour une
plus grande éfficacité (compressibilité de l’air).
Un sur la chambre avant un sur la chambre arrière.
Il est utiliser pour obtenir des positions
intermédiaires ou pour sécurité.
Symbole

32. 32

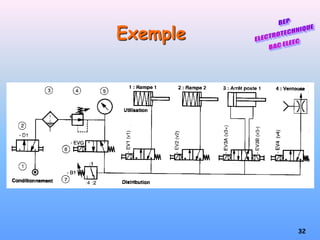

Exemple

33. N’oubliez pas le guide
Merci
