CI.1 TECHNOLOGIE PNEUMATIQUE ET ELECTRIQUE
SCIENCES INDUSTRIELLES POUR L'INGENIEUR 1
CI 1 ETUDE DES SYSTEMES
TECHNOLOGIE PNEUMATIQUE
ET ELECTRIQUE

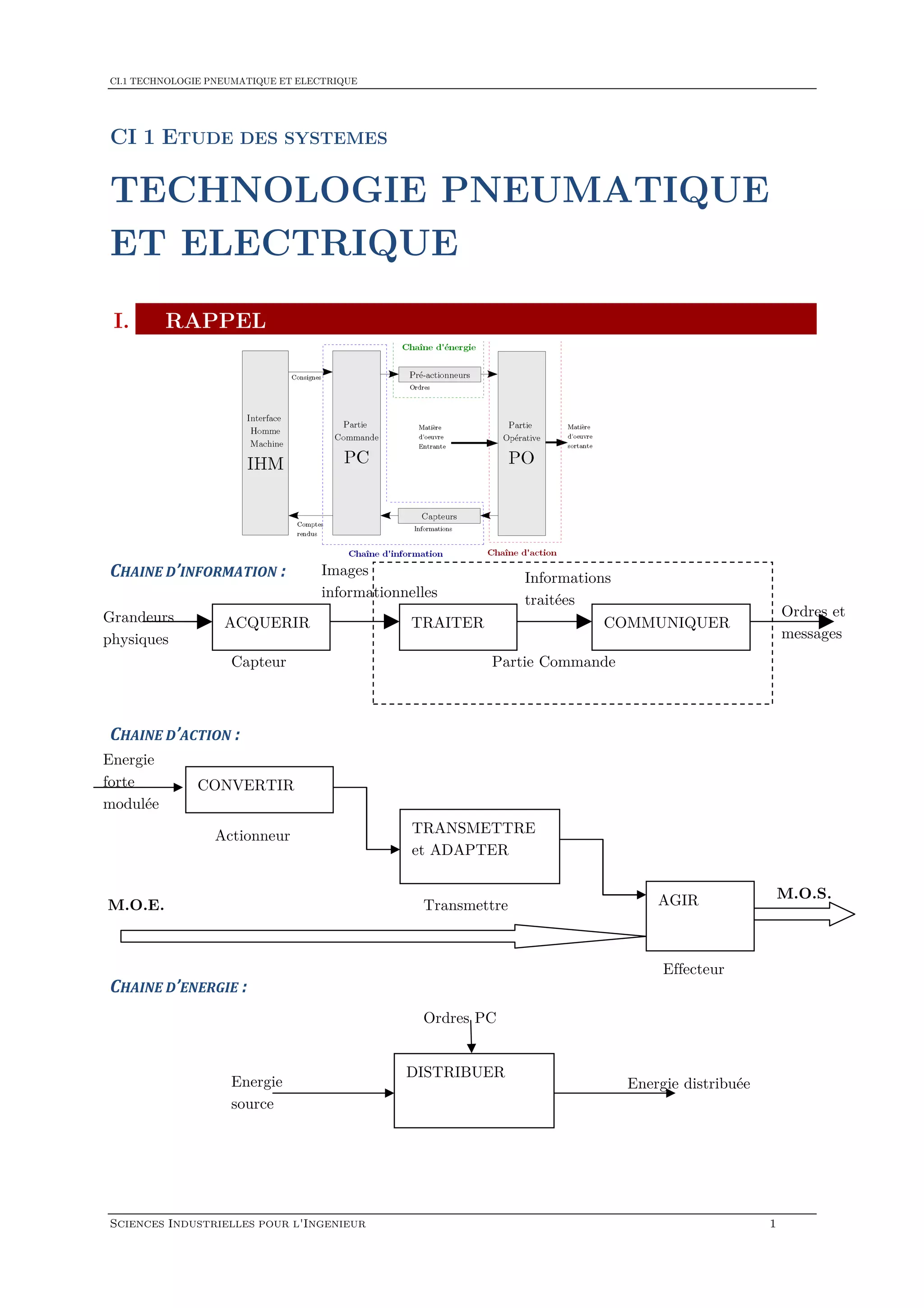

I. RAPPEL
CHAINE D’INFORMATION :
CHAINE D’ACTION :
CHAINE D’ENERGIE :
CONVERTIR
TRANSMETTRE
et ADAPTER
AGIRM.O.E.
M.O.S.
Energie
forte
modulée
Actionneur
Transmettre
Effecteur
DISTRIBUER
Ordres PC
Energie
source
Energie distribuée
ACQUERIR TRAITER COMMUNIQUER
Partie CommandeCapteur
Ordres et
messages
Informations
traitées
Images
informationnelles
Grandeurs
physiques
CI.1 TECHNOLOGIE PNEUMATIQUE ET ELECTRIQUE
SCIENCES INDUSTRIELLES POUR L'INGENIEUR 2

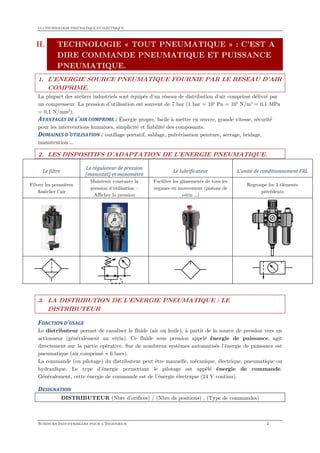

II. TECHNOLOGIE « TOUT PNEUMATIQUE » : C’EST A
DIRE COMMANDE PNEUMATIQUE ET PUISSANCE
PNEUMATIQUE.
1. L’ENERGIE SOURCE PNEUMATIQUE FOURNIE PAR LE RESEAU D’AIR
COMPRIME.
La plupart des ateliers industriels sont équipés d’un réseau de distribution d’air comprimé délivré par
un compresseur. La pression d’utilisation est souvent de 7 bar (1 bar = 105
Pa = 105
N/m2
= 0,1 MPa
= 0,1 N/mm2
).
AVANTAGES DE L’AIR COMPRIME : Énergie propre, facile à mettre en œuvre, grande vitesse, sécurité
pour les interventions humaines, simplicité et fiabilité des composants.
DOMAINES D’UTILISATION : outillage portatif, sablage, pulvérisation peinture, serrage, bridage,
manutention …
2. LES DISPOSITIFS D’ADAPTATION DE L’ENERGIE PNEUMATIQUE.
Le filtre
Le régulateur de pression
(manostat) et manomètre
Le lubrificateur L’unité de conditionnement FRL
Filtrer les poussières
Assécher l’air
Maintenir constante la
pression d’utilisation –
Afficher la pression
Faciliter les glissements de tous les
organes en mouvement (pistons de
vérin …)
Regroupe les 3 éléments
précédents
3. LA DISTRIBUTION DE L’ENERGIE PNEUMATIQUE : LE
DISTRIBUTEUR
FONCTION D’USAGE
Le distributeur permet de canaliser le fluide (air ou huile), à partir de la source de pression vers un
actionneur (généralement un vérin). Ce fluide sous pression appelé énergie de puissance, agit
directement sur la partie opérative. Sur de nombreux systèmes automatisés l’énergie de puissance est
pneumatique (air comprimé ≈ 6 bars).
La commande (ou pilotage) du distributeur peut être manuelle, mécanique, électrique, pneumatique ou
hydraulique. Le type d’énergie permettant le pilotage est appélé énergie de commande.
Généralement, cette énergie de commande est de l’énergie électrique (24 V continu).
DESIGNATION
DISTRIBUTEUR (Nbre d’orifices) / (Nbre de positions) , (Type de commandes)
CI.1 TECHNOLOGIE PNEUMATIQUE ET ELECTRIQUE
SCIENCES INDUSTRIELLES POUR L'INGENIEUR 3

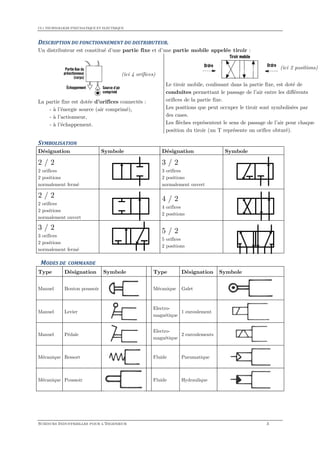

DESCRIPTION DU FONCTIONNEMENT DU DISTRIBUTEUR.
Un distributeur est constitué d’une partie fixe et d’une partie mobile appelée tiroir :
La partie fixe est dotée d’orifices connectés :
- à l’énergie source (air comprimé),
- à l’actionneur,
- à l’échappement.
Le tiroir mobile, coulissant dans la partie fixe, est doté de
conduites permettant le passage de l’air entre les différents
orifices de la partie fixe.
Les positions que peut occuper le tiroir sont symbolisées par
des cases.
Les flèches représentent le sens de passage de l’air pour chaque
position du tiroir (un T représente un orifice obturé).
SYMBOLISATION
Désignation Symbole Désignation Symbole
2 / 2
2 orifices
2 positions
normalement fermé
3 / 2
3 orifices
2 positions
normalement ouvert
2 / 2
2 orifices
2 positions
normalement ouvert
4 / 2
4 orifices
2 positions
3 / 2
3 orifices
2 positions
normalement fermé
5 / 2
5 orifices
2 positions
MODES DE COMMANDE
Type Désignation Symbole Type Désignation Symbole
Manuel Bouton poussoir Mécanique Galet
Manuel Levier
Electro-
magnétique
1 enroulement
Manuel Pédale
Electro-
magnétique
2 enroulements
Mécanique Ressort Fluide Pneumatique
Mécanique Poussoir Fluide Hydraulique
(ici 4 orifices)
(ici 2 positions)
CI.1 TECHNOLOGIE PNEUMATIQUE ET ELECTRIQUE
SCIENCES INDUSTRIELLES POUR L'INGENIEUR 4

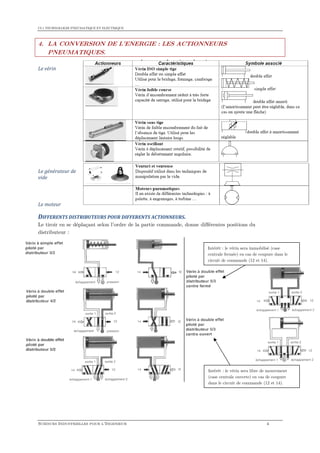

4. LA CONVERSION DE L’ENERGIE : LES ACTIONNEURS
PNEUMATIQUES.
Le vérin
Le générateur de
vide
Le moteur
DIFFERENTS DISTRIBUTEURS POUR DIFFERENTS ACTIONNEURS.
Le tiroir en se déplaçant selon l’ordre de la partie commande, donne différentes positions du
distributeur :
Intérêt : le vérin sera immobilisé (case
centrale fermée) en cas de coupure dans le
circuit de commande (12 et 14).
Intérêt : le vérin sera libre de mouvement
(case centrale ouverte) en cas de coupure
dans le circuit de commande (12 et 14).
CI.1 TECHNOLOGIE PNEUMATIQUE ET ELECTRIQUE
SCIENCES INDUSTRIELLES POUR L'INGENIEUR

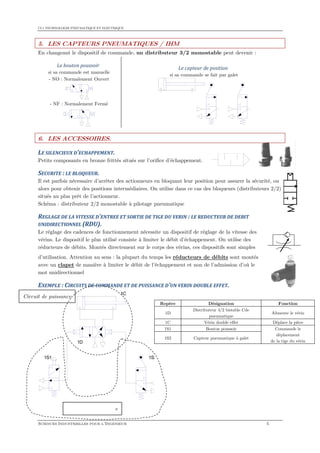

5. LES CAPTEURS PNEUMATI
En changeant le dispositif de commande,
6. LES ACCESSOIRES.
LE SILENCIEUX D’ECHAPPEMENT.
Petits composants en bronze frittés situés sur l’orifice d’échappement.
SECURITE : LE BLOQUEUR.
Il est parfois nécessaire d’arrêter des actionneurs en bloquant leur position pour assurer
alors pour obtenir des positions intermédiaires.
situés au plus prêt de l’actionneur.
Schéma : distributeur 2/2 monostable à pilotage pneumatique
REGLAGE DE LA VITESSE D'ENTREE ET SOR
UNIDIRECTIONNEL (RDU).
Le réglage des cadences de fonctionnement nécessite un dispositif de réglage de la vitesse des
vérins. Le dispositif le plus utilisé consiste à limiter le débit d’échappement. On utili
réducteurs de débits. Montés directement sur le corps des vérins, ces dispositifs sont simples
d’utilisation. Attention au sens : la plupart du temps les
avec un clapet de manière à limiter le débit de l’échappement
mot unidirectionnel
EXEMPLE : CIRCUITS DE COMMANDE
1S1
1D
Le bouton poussoir
si sa commande est manuelle
- NO : Normalement Ouvert
- NF : Normalement Fermé
Circuit de puissance
Circuit de commande
ELECTRIQUE
NGENIEUR
ES CAPTEURS PNEUMATIQUES / IHM
En changeant le dispositif de commande, un distributeur 3/2 monostable peut devenir
Petits composants en bronze frittés situés sur l’orifice d’échappement.
Il est parfois nécessaire d’arrêter des actionneurs en bloquant leur position pour assurer
pour obtenir des positions intermédiaires. On utilise dans ce cas des bloqueurs (distributeurs 2/2)
situés au plus prêt de l’actionneur.
Schéma : distributeur 2/2 monostable à pilotage pneumatique
ENTREE ET SORTIE DE TIGE DU VERIN : LE REDUCTEUR DE DEBI
Le réglage des cadences de fonctionnement nécessite un dispositif de réglage de la vitesse des
vérins. Le dispositif le plus utilisé consiste à limiter le débit d’échappement. On utili
réducteurs de débits. Montés directement sur le corps des vérins, ces dispositifs sont simples
d’utilisation. Attention au sens : la plupart du temps les réducteurs de débits sont montés
de manière à limiter le débit de l’échappement et non de l’admission d’où le
IRCUITS DE COMMANDE ET DE PUISSANCE D’UN VERIN DOUBLE EFFET.
1S2
1C
Le capteur de position
si sa commande se fait par galet
Repère Désignation
1D
Distributeur 4/2 bistable Cde
pneumatique
1C Vérin double effet
1S1 Bouton poussoir
1S2 Capteur pneumatique à galet
commande
5
peut devenir :
Il est parfois nécessaire d’arrêter des actionneurs en bloquant leur position pour assurer la sécurité, ou
On utilise dans ce cas des bloqueurs (distributeurs 2/2)
LE REDUCTEUR DE DEBIT
Le réglage des cadences de fonctionnement nécessite un dispositif de réglage de la vitesse des
vérins. Le dispositif le plus utilisé consiste à limiter le débit d’échappement. On utilise des
réducteurs de débits. Montés directement sur le corps des vérins, ces dispositifs sont simples
sont montés
et non de l’admission d’où le
si sa commande se fait par galet
Désignation Fonction
Distributeur 4/2 bistable Cde
pneumatique
Alimente le vérin
Vérin double effet Déplace la pièce
Bouton poussoir Commande le
déplacement
de la tige du vérin
Capteur pneumatique à galet
CI.1 TECHNOLOGIE PNEUMATIQUE ET ELECTRIQUE
SCIENCES INDUSTRIELLES POUR L'INGENIEUR 6

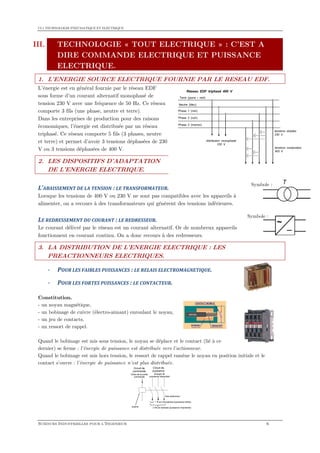

III. TECHNOLOGIE « TOUT ELECTRIQUE » : C’EST A
DIRE COMMANDE ELECTRIQUE ET PUISSANCE
ELECTRIQUE.
1. L’ENERGIE SOURCE ELECTRIQUE FOURNIE PAR LE RESEAU EDF.
L’énergie est en général fournie par le réseau EDF
sous forme d’un courant alternatif monophasé de
tension 230 V avec une fréquence de 50 Hz. Ce réseau
comporte 3 fils (une phase, neutre et terre).
Dans les entreprises de production pour des raisons
économiques, l’énergie est distribuée par un réseau
triphasé. Ce réseau comporte 5 fils (3 phases, neutre
et terre) et permet d’avoir 3 tensions déphasées de 230
V ou 3 tensions déphasées de 400 V.
2. LES DISPOSITIFS D’ADAPTATION
DE L’ENERGIE ELECTRIQUE.
L’ABAISSEMENT DE LA TENSION : LE TRANSFORMATEUR.
Lorsque les tensions de 400 V ou 230 V ne sont pas compatibles avec les appareils à
alimenter, on a recours à des transformateurs qui génèrent des tensions inférieures.
LE REDRESSEMENT DU COURANT : LE REDRESSEUR.
Le courant délivré par le réseau est un courant alternatif. Or de nombreux appareils
fonctionnent en courant continu. On a donc recours à des redresseurs.
3. LA DISTRIBUTION DE L’ENERGIE ELECTRIQUE : LES
PREACTIONNEURS ELECTRIQUES.
- POUR LES FAIBLES PUISSANCES : LE RELAIS ELECTROMAGNETIQUE.
- POUR LES FORTES PUISSANCES : LE CONTACTEUR.
Constitution.
- un noyau magnétique,
- un bobinage de cuivre (électro-aimant) enroulant le noyau,
- un jeu de contacts,
- un ressort de rappel.
Quand le bobinage est mis sous tension, le noyau se déplace et le contact (lié à ce
dernier) se ferme : l'énergie de puissance est distribuée vers l'actionneur.
Quand le bobinage est mis hors tension, le ressort de rappel ramène le noyau en position initiale et le
contact s'ouvre : l'énergie de puissance n'est plus distribuée.
1 fil en monophasé (puissance faible)
Circuit de
commande
Circuit de
puissance
3 fils en triphasé (puissance importante)
Ordre de la partie
commande
bobine
Energie de
puissance disponible
Vers actionneur
Symbole :
Symbole :
CI.1 TECHNOLOGIE PNEUMATIQUE ET ELECTRIQUE
SCIENCES INDUSTRIELLES POUR L'INGENIEUR 7

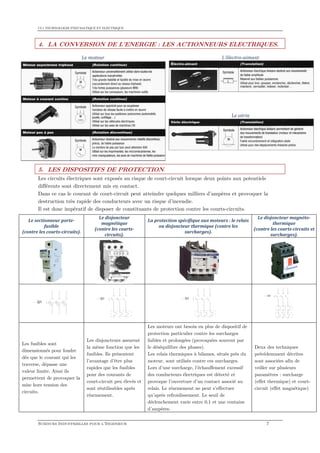

4. LA CONVERSION DE L’ENERGIE : LES ACTIONNEURS ELECTRIQUES.
Le moteur L’électro-aimant
Le vérin
5. LES DISPOSITIFS DE PROTECTION.
Les circuits électriques sont exposés au risque de court-circuit lorsque deux points aux potentiels
différents sont directement mis en contact.
Dans ce cas le courant de court-circuit peut atteindre quelques milliers d’ampères et provoquer la
destruction très rapide des conducteurs avec un risque d’incendie.
Il est donc impératif de disposer de constituants de protection contre les courts-circuits.
Le sectionneur porte-
fusible
(contre les courts-circuits).
Le disjoncteur
magnétique
(contre les courts-
circuits).
La protection spécifique aux moteurs : le relais
ou disjoncteur thermique (contre les
surcharges).
Le disjoncteur magnéto-
thermique
(contre les courts-circuits et
surcharges).
Les fusibles sont
dimensionnés pour fondre
dès que le courant qui les
traverse, dépasse une
valeur limite. Ainsi ils
permettent de provoquer la
mise hors tension des
circuits.
Les disjoncteurs assurent
la même fonction que les
fusibles. Ils présentent
l’avantage d’être plus
rapides que les fusibles
pour des courants de
court-circuit peu élevés et
sont réutilisables après
réarmement.
Les moteurs ont besoin en plus de dispositif de
protection particulier contre les surcharges
faibles et prolongées (provoquées souvent par
le déséquilibre des phases).
Les relais thermiques à bilames, situés près du
moteur, sont utilisés contre ces surcharges.
Lors d’une surcharge, l’échauffement excessif
des conducteurs électriques est détecté et
provoque l’ouverture d’un contact associé au
relais. Le réarmement ne peut s’effectuer
qu’après refroidissement. Le seuil de
déclenchement varie entre 0,1 et une centaine
d’ampères.
Deux des techniques
précédemment décrites
sont associées afin de
veiller sur plusieurs
paramètres : surcharge
(effet thermique) et court-
circuit (effet magnétique)
Q1
Q1 Q1
Q1

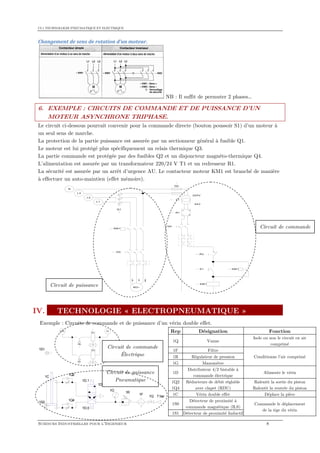

CI.1 TECHNOLOGIE PNEUMATIQUE ET ELECTRIQUE
SCIENCES INDUSTRIELLES POUR L'INGENIEUR 8
Changement de sens de rotation d’un moteur.
NB : Il suffit de permuter 2 phases…
6. EXEMPLE : CIRCUITS DE COMMANDE ET DE PUISSANCE D’UN
MOTEUR ASYNCHRONE TRIPHASE.
Le circuit ci-dessous pourrait convenir pour la commande directe (bouton poussoir S1) d’un moteur à
un seul sens de marche.
La protection de la partie puissance est assurée par un sectionneur général à fusible Q1.
Le moteur est lui protégé plus spécifiquement un relais thermique Q3.
La partie commande est protégée par des fusibles Q2 et un disjoncteur magnéto-thermique Q4.
L’alimentation est assurée par un transformateur 220/24 V T1 et un redresseur R1.
La sécurité est assurée par un arrêt d’urgence AU. Le contacteur moteur KM1 est branché de manière
à effectuer un auto-maintien (effet mémoire).
IV. TECHNOLOGIE « ELECTROPNEUMATIQUE »
Exemple : Circuits de commande et de puissance d’un vérin double effet.
L1
L2
L3
Q1
Q2
N
KM1
AU
220V
24V
T1
KM1S1
KM1
R1
~ ~
- +
Q4
M3~
U1
V1
W1
Q3
1S1
1S0
1D.0
1D.1
1C
1Q4
1Q2
1D
1G
1R
1F
7 bar1Q
24V
1S0
1D.1
0V
1S1
1D.0
Circuit de commande
Circuit de puissance
Circuit de puissance
Pneumatique
Circuit de commande
Électrique
Rep Désignation Fonction
1Q Vanne
Isole ou non le circuit en air
comprimé
1F Filtre
Conditionne l’air comprimé1R Régulateur de pression
1G Manomètre
1D
Distributeur 4/2 bistable à
commande électrique
Alimente le vérin
1Q2
1Q4
Réducteurs de débit réglable
avec clapet (RDU)
Ralentit la sortie du piston
Ralentit la rentrée du piston
1C Vérin double effet Déplace la pièce
1S0
Détecteur de proximité à
commande magnétique (ILS)
Commande le déplacement
de la tige du vérin
1S1 Détecteur de proximité Inductif

Contenu connexe

Tendances

Automatisme cours-1
Automatisme cours-1Automatisme cours-1
Automatisme cours-1
AymenKhalfaoui5

cm_machine_synchrone.ppt
cm_machine_synchrone.pptcm_machine_synchrone.ppt
cm_machine_synchrone.ppt
IMADABOUDRAR1

Correction devoirdecontrolen3transmissiondemouvement2at2012
Correction devoirdecontrolen3transmissiondemouvement2at2012Correction devoirdecontrolen3transmissiondemouvement2at2012
Correction devoirdecontrolen3transmissiondemouvement2at2012
Majda El Aouni

Presentation de projet en Automatiqie (regulation par PID)
Presentation de projet en Automatiqie (regulation par PID)Presentation de projet en Automatiqie (regulation par PID)
Presentation de projet en Automatiqie (regulation par PID)
Mohammed Boujida

Chapitre V : Moteurs asynchrones
Chapitre V : Moteurs asynchronesChapitre V : Moteurs asynchrones
Chapitre V : Moteurs asynchrones
Mohamed Khalfaoui

14 montages et calculs des roulements
14 montages et calculs des roulements14 montages et calculs des roulements
14 montages et calculs des roulements
Kum Visal

Ener1 - CM2 - Triphasé
Ener1 - CM2 - TriphaséEner1 - CM2 - Triphasé
Ener1 - CM2 - Triphasé
Pierre Maréchal

Symboles normalisés pour schémas d'installations électriques
Symboles normalisés pour schémas d'installations électriquesSymboles normalisés pour schémas d'installations électriques
Symboles normalisés pour schémas d'installations électriques
morin moli

Exercices coprrigés sur les torseurs
Exercices coprrigés sur les torseursExercices coprrigés sur les torseurs
Exercices coprrigés sur les torseurs
m.a bensaaoud

Cahier Meca 4 ST Part 1/2
Cahier Meca 4 ST Part 1/2Cahier Meca 4 ST Part 1/2
Cahier Meca 4 ST Part 1/2
Mohamed Mtaallah

Ener1 - CM3 - Puissance électrique
Ener1  - CM3 - Puissance électriqueEner1  - CM3 - Puissance électrique
Ener1 - CM3 - Puissance électrique
Pierre Maréchal

50946192-cours-de-MOCN.pdf
50946192-cours-de-MOCN.pdf50946192-cours-de-MOCN.pdf
50946192-cours-de-MOCN.pdf
YassineElbiad

Exercices corriges en electricite triphase
Exercices corriges en electricite triphaseExercices corriges en electricite triphase
Exercices corriges en electricite triphase
morin moli

Automatisation de fonctionnement d’une station de traitement d’eau
Automatisation de fonctionnement d’une station de traitement d’eauAutomatisation de fonctionnement d’une station de traitement d’eau
Automatisation de fonctionnement d’une station de traitement d’eau
Chiheb Ouaghlani

Télécharger livre - schéma d'installation électrique
Télécharger livre - schéma d'installation électriqueTélécharger livre - schéma d'installation électrique
Télécharger livre - schéma d'installation électrique
morin moli

Mcc
MccMcc
Etude d'installation électrique et réalisation de l'armoire électrique TGBT
Etude d'installation électrique et réalisation de l'armoire électrique TGBTEtude d'installation électrique et réalisation de l'armoire électrique TGBT
Etude d'installation électrique et réalisation de l'armoire électrique TGBT
SadokZgolli

2 hydraulique-industriel
2 hydraulique-industriel2 hydraulique-industriel
2 hydraulique-industriel
elmandoub

systeme automatises de production
systeme automatises de production systeme automatises de production
systeme automatises de production
omar bllaouhamou

Toutes les schémas de démarrage d'un moteur asynchrone par www.genie electrom...
Toutes les schémas de démarrage d'un moteur asynchrone par www.genie electrom...Toutes les schémas de démarrage d'un moteur asynchrone par www.genie electrom...
Toutes les schémas de démarrage d'un moteur asynchrone par www.genie electrom...
Imed Frioukh


Tendances (20)

Automatisme cours-1
Automatisme cours-1Automatisme cours-1
Automatisme cours-1

cm_machine_synchrone.ppt
cm_machine_synchrone.pptcm_machine_synchrone.ppt
cm_machine_synchrone.ppt

Correction devoirdecontrolen3transmissiondemouvement2at2012
Correction devoirdecontrolen3transmissiondemouvement2at2012Correction devoirdecontrolen3transmissiondemouvement2at2012
Correction devoirdecontrolen3transmissiondemouvement2at2012

Presentation de projet en Automatiqie (regulation par PID)
Presentation de projet en Automatiqie (regulation par PID)Presentation de projet en Automatiqie (regulation par PID)
Presentation de projet en Automatiqie (regulation par PID)

Chapitre V : Moteurs asynchrones
Chapitre V : Moteurs asynchronesChapitre V : Moteurs asynchrones
Chapitre V : Moteurs asynchrones

14 montages et calculs des roulements
14 montages et calculs des roulements14 montages et calculs des roulements
14 montages et calculs des roulements

Ener1 - CM2 - Triphasé
Ener1 - CM2 - TriphaséEner1 - CM2 - Triphasé
Ener1 - CM2 - Triphasé

Symboles normalisés pour schémas d'installations électriques
Symboles normalisés pour schémas d'installations électriquesSymboles normalisés pour schémas d'installations électriques
Symboles normalisés pour schémas d'installations électriques

Exercices coprrigés sur les torseurs
Exercices coprrigés sur les torseursExercices coprrigés sur les torseurs
Exercices coprrigés sur les torseurs

Cahier Meca 4 ST Part 1/2
Cahier Meca 4 ST Part 1/2Cahier Meca 4 ST Part 1/2
Cahier Meca 4 ST Part 1/2

Ener1 - CM3 - Puissance électrique
Ener1  - CM3 - Puissance électriqueEner1  - CM3 - Puissance électrique
Ener1 - CM3 - Puissance électrique

50946192-cours-de-MOCN.pdf
50946192-cours-de-MOCN.pdf50946192-cours-de-MOCN.pdf
50946192-cours-de-MOCN.pdf

Exercices corriges en electricite triphase
Exercices corriges en electricite triphaseExercices corriges en electricite triphase
Exercices corriges en electricite triphase

Automatisation de fonctionnement d’une station de traitement d’eau
Automatisation de fonctionnement d’une station de traitement d’eauAutomatisation de fonctionnement d’une station de traitement d’eau
Automatisation de fonctionnement d’une station de traitement d’eau

Télécharger livre - schéma d'installation électrique
Télécharger livre - schéma d'installation électriqueTélécharger livre - schéma d'installation électrique
Télécharger livre - schéma d'installation électrique

Mcc
MccMcc
Mcc

Etude d'installation électrique et réalisation de l'armoire électrique TGBT
Etude d'installation électrique et réalisation de l'armoire électrique TGBTEtude d'installation électrique et réalisation de l'armoire électrique TGBT
Etude d'installation électrique et réalisation de l'armoire électrique TGBT

2 hydraulique-industriel
2 hydraulique-industriel2 hydraulique-industriel
2 hydraulique-industriel

systeme automatises de production
systeme automatises de production systeme automatises de production
systeme automatises de production

Toutes les schémas de démarrage d'un moteur asynchrone par www.genie electrom...
Toutes les schémas de démarrage d'un moteur asynchrone par www.genie electrom...Toutes les schémas de démarrage d'un moteur asynchrone par www.genie electrom...
Toutes les schémas de démarrage d'un moteur asynchrone par www.genie electrom...


En vedette

Symbolisation symboles pneumatique
Symbolisation symboles pneumatiqueSymbolisation symboles pneumatique
Symbolisation symboles pneumatique
youri59490

Composants pneumatiques SMC répondant à la norme EN ISO 13849-1
Composants pneumatiques SMC répondant à la norme EN ISO 13849-1Composants pneumatiques SMC répondant à la norme EN ISO 13849-1
Composants pneumatiques SMC répondant à la norme EN ISO 13849-1
SMC Pneumatique

Spirax sarco régulateur pneumatique notice - série 1000 3000 et 8000-spirax...
Spirax sarco régulateur pneumatique   notice - série 1000 3000 et 8000-spirax...Spirax sarco régulateur pneumatique   notice - série 1000 3000 et 8000-spirax...
Spirax sarco régulateur pneumatique notice - série 1000 3000 et 8000-spirax...
e-genieclimatique

Bibliothèque hydraulique
Bibliothèque hydrauliqueBibliothèque hydraulique
Bibliothèque hydraulique
Beni Ludger

Les capteurs
Les capteurs Les capteurs
Les capteurs
toumed

2 hydraulique circuit et shématisation de base
2 hydraulique circuit et shématisation de base2 hydraulique circuit et shématisation de base
2 hydraulique circuit et shématisation de base
jean

Cours capteur final
Cours capteur finalCours capteur final
Cours capteur final
Abdellah Zahidi

Le circuit électrique
Le circuit électriqueLe circuit électrique
Le circuit électrique
Lycée Français René-Verneau

Ingénierie électrique : cours #1
Ingénierie électrique : cours #1Ingénierie électrique : cours #1
Ingénierie électrique : cours #1
Jean-Philippe Lehoux

Chap 5 amplificateur opérationnel
Chap 5 amplificateur opérationnelChap 5 amplificateur opérationnel
Chap 5 amplificateur opérationnel
Salah Hammami

Ch1 rappels elt
Ch1 rappels eltCh1 rappels elt
Ch1 rappels elt
OUAJJI Hassan

Logiques sequentielle
Logiques sequentielleLogiques sequentielle
Logiques sequentielle
AbdelAm20

Pic 16f877 ..
Pic 16f877 ..Pic 16f877 ..
Pic 16f877 ..
sunprass

Programmation des pic_en_c_part2
Programmation des pic_en_c_part2Programmation des pic_en_c_part2
Programmation des pic_en_c_part2
oussamada

Micocontroleur16 fxxx (1)
Micocontroleur16 fxxx (1)Micocontroleur16 fxxx (1)
Micocontroleur16 fxxx (1)
Karim Touati


En vedette (20)

Symbolisation symboles pneumatique
Symbolisation symboles pneumatiqueSymbolisation symboles pneumatique
Symbolisation symboles pneumatique

Bibliothèque hydraulique
Bibliothèque hydrauliqueBibliothèque hydraulique
Bibliothèque hydraulique

Composants pneumatiques SMC répondant à la norme EN ISO 13849-1
Composants pneumatiques SMC répondant à la norme EN ISO 13849-1Composants pneumatiques SMC répondant à la norme EN ISO 13849-1
Composants pneumatiques SMC répondant à la norme EN ISO 13849-1

Spirax sarco régulateur pneumatique notice - série 1000 3000 et 8000-spirax...
Spirax sarco régulateur pneumatique   notice - série 1000 3000 et 8000-spirax...Spirax sarco régulateur pneumatique   notice - série 1000 3000 et 8000-spirax...
Spirax sarco régulateur pneumatique notice - série 1000 3000 et 8000-spirax...

Bibliothèque hydraulique
Bibliothèque hydrauliqueBibliothèque hydraulique
Bibliothèque hydraulique

Les capteurs
Les capteurs Les capteurs
Les capteurs

2 hydraulique circuit et shématisation de base
2 hydraulique circuit et shématisation de base2 hydraulique circuit et shématisation de base
2 hydraulique circuit et shématisation de base

Cours capteur final
Cours capteur finalCours capteur final
Cours capteur final

Le circuit électrique
Le circuit électriqueLe circuit électrique
Le circuit électrique

Ingénierie électrique : cours #1
Ingénierie électrique : cours #1Ingénierie électrique : cours #1
Ingénierie électrique : cours #1

Fiche Ci2 Mei
Fiche Ci2 MeiFiche Ci2 Mei
Fiche Ci2 Mei

Chap 5 amplificateur opérationnel
Chap 5 amplificateur opérationnelChap 5 amplificateur opérationnel
Chap 5 amplificateur opérationnel

الدرس الأول
الدرس الأولالدرس الأول
الدرس الأول

mourad 2eme
mourad 2ememourad 2eme
mourad 2eme

Ch1 rappels elt
Ch1 rappels eltCh1 rappels elt
Ch1 rappels elt

Logiques sequentielle
Logiques sequentielleLogiques sequentielle
Logiques sequentielle

Pic 16f877 ..
Pic 16f877 ..Pic 16f877 ..
Pic 16f877 ..

Programmation des pic_en_c_part2
Programmation des pic_en_c_part2Programmation des pic_en_c_part2
Programmation des pic_en_c_part2

Compteur synchrone
Compteur synchroneCompteur synchrone
Compteur synchrone

Micocontroleur16 fxxx (1)
Micocontroleur16 fxxx (1)Micocontroleur16 fxxx (1)
Micocontroleur16 fxxx (1)


Similaire à Cours technologie electrique pneumatique

Automatisme_cours.ppt
Automatisme_cours.pptAutomatisme_cours.ppt
Automatisme_cours.ppt
MarouaneLbk

Appareillage_industriel_ppt
Appareillage_industriel_pptAppareillage_industriel_ppt
Appareillage_industriel_ppt
MohammedTAOUSSI4

Rkn régulateur documentation_sommaire
Rkn régulateur documentation_sommaireRkn régulateur documentation_sommaire
Rkn régulateur documentation_sommaire
e-genieclimatique

Protections des transformateurs et lignes.ppt
Protections des transformateurs et lignes.pptProtections des transformateurs et lignes.ppt
Protections des transformateurs et lignes.ppt
MohamedAliOuhaddou

Automatisme cours 1
Automatisme cours 1Automatisme cours 1
Automatisme cours 1
xwmker

003 alternateur-regulation-depannage
003 alternateur-regulation-depannage003 alternateur-regulation-depannage
003 alternateur-regulation-depannage
EDM SA

537f065419b8c.pdf
537f065419b8c.pdf537f065419b8c.pdf
537f065419b8c.pdf
Carloss Pakiny

Electricité industrielle - cours.pdf
Electricité industrielle - cours.pdfElectricité industrielle - cours.pdf
Electricité industrielle - cours.pdf
KOFFI53

Cours-Electricité-Industrielle. Électrique pdf
Cours-Electricité-Industrielle. Électrique pdfCours-Electricité-Industrielle. Électrique pdf
Cours-Electricité-Industrielle. Électrique pdf
MahmoudZarrouk

Electricité industrielle Schémas électriques.pdf
Electricité industrielle Schémas électriques.pdfElectricité industrielle Schémas électriques.pdf
Electricité industrielle Schémas électriques.pdf
abdeialiji1975

3 actionneurs de régulation control valve
3 actionneurs de régulation control valve3 actionneurs de régulation control valve
3 actionneurs de régulation control valve
Mustapha JAKHA

3 actionneurs de régulation control valve
3 actionneurs de régulation control valve3 actionneurs de régulation control valve
3 actionneurs de régulation control valve
hicham-222

Presentation automatisme
Presentation automatismePresentation automatisme
Presentation automatisme
sarah Benmerzouk

Presentation automatisme
Presentation automatismePresentation automatisme
Presentation automatisme
sarah Benmerzouk

structure-des-circuits-de-commande-et-de-puissance
structure-des-circuits-de-commande-et-de-puissancestructure-des-circuits-de-commande-et-de-puissance
structure-des-circuits-de-commande-et-de-puissance
morin moli

Disjoncteur hager
Disjoncteur hagerDisjoncteur hager
Disjoncteur hager
Amina MALIH

s2-1_sh-formation_pv_réseau_2020-04-2.pdf
s2-1_sh-formation_pv_réseau_2020-04-2.pdfs2-1_sh-formation_pv_réseau_2020-04-2.pdf
s2-1_sh-formation_pv_réseau_2020-04-2.pdf
NioulLopoldJunior

Formation Poste HT.pptx
Formation Poste HT.pptxFormation Poste HT.pptx
Formation Poste HT.pptx
AyoubSabir8

chap.4.Installations Pneumatiques (1).pdf
chap.4.Installations Pneumatiques (1).pdfchap.4.Installations Pneumatiques (1).pdf
chap.4.Installations Pneumatiques (1).pdf
AbdelmadjidChait


Similaire à Cours technologie electrique pneumatique (20)

Automatisme_cours.ppt
Automatisme_cours.pptAutomatisme_cours.ppt
Automatisme_cours.ppt

Appareillage_industriel_ppt
Appareillage_industriel_pptAppareillage_industriel_ppt
Appareillage_industriel_ppt

Rkn régulateur documentation_sommaire
Rkn régulateur documentation_sommaireRkn régulateur documentation_sommaire
Rkn régulateur documentation_sommaire

Protections des transformateurs et lignes.ppt
Protections des transformateurs et lignes.pptProtections des transformateurs et lignes.ppt
Protections des transformateurs et lignes.ppt

Automatisme cours 1
Automatisme cours 1Automatisme cours 1
Automatisme cours 1

003 alternateur-regulation-depannage
003 alternateur-regulation-depannage003 alternateur-regulation-depannage
003 alternateur-regulation-depannage

537f065419b8c.pdf
537f065419b8c.pdf537f065419b8c.pdf
537f065419b8c.pdf

Electricité industrielle - cours.pdf
Electricité industrielle - cours.pdfElectricité industrielle - cours.pdf
Electricité industrielle - cours.pdf

Onduleurs
OnduleursOnduleurs
Onduleurs

Cours-Electricité-Industrielle. Électrique pdf
Cours-Electricité-Industrielle. Électrique pdfCours-Electricité-Industrielle. Électrique pdf
Cours-Electricité-Industrielle. Électrique pdf

Electricité industrielle Schémas électriques.pdf
Electricité industrielle Schémas électriques.pdfElectricité industrielle Schémas électriques.pdf
Electricité industrielle Schémas électriques.pdf

3 actionneurs de régulation control valve
3 actionneurs de régulation control valve3 actionneurs de régulation control valve
3 actionneurs de régulation control valve

3 actionneurs de régulation control valve
3 actionneurs de régulation control valve3 actionneurs de régulation control valve
3 actionneurs de régulation control valve

Presentation automatisme
Presentation automatismePresentation automatisme
Presentation automatisme

Presentation automatisme
Presentation automatismePresentation automatisme
Presentation automatisme

structure-des-circuits-de-commande-et-de-puissance
structure-des-circuits-de-commande-et-de-puissancestructure-des-circuits-de-commande-et-de-puissance
structure-des-circuits-de-commande-et-de-puissance

Disjoncteur hager
Disjoncteur hagerDisjoncteur hager
Disjoncteur hager

s2-1_sh-formation_pv_réseau_2020-04-2.pdf
s2-1_sh-formation_pv_réseau_2020-04-2.pdfs2-1_sh-formation_pv_réseau_2020-04-2.pdf
s2-1_sh-formation_pv_réseau_2020-04-2.pdf

Formation Poste HT.pptx
Formation Poste HT.pptxFormation Poste HT.pptx
Formation Poste HT.pptx

chap.4.Installations Pneumatiques (1).pdf
chap.4.Installations Pneumatiques (1).pdfchap.4.Installations Pneumatiques (1).pdf
chap.4.Installations Pneumatiques (1).pdf


Plus de Salah Hammami

Soudage2 170322110328
Soudage2 170322110328Soudage2 170322110328
Soudage2 170322110328
Salah Hammami

Allemand 141227133852-conversion-gate02
Allemand 141227133852-conversion-gate02Allemand 141227133852-conversion-gate02
Allemand 141227133852-conversion-gate02
Salah Hammami

2011 05-instrumentationetrgulation-120627023358-phpapp02 (1)
2011 05-instrumentationetrgulation-120627023358-phpapp02 (1)2011 05-instrumentationetrgulation-120627023358-phpapp02 (1)
2011 05-instrumentationetrgulation-120627023358-phpapp02 (1)
Salah Hammami

0fcfd50f97284d4b31000000
0fcfd50f97284d4b310000000fcfd50f97284d4b31000000
0fcfd50f97284d4b31000000
Salah Hammami

0fcfd50f97284d4b31000000 (1)
0fcfd50f97284d4b31000000 (1)0fcfd50f97284d4b31000000 (1)
0fcfd50f97284d4b31000000 (1)
Salah Hammami

300 l eng-com
300 l eng-com300 l eng-com
300 l eng-com
Salah Hammami

300 l eng-com
300 l eng-com300 l eng-com
300 l eng-com
Salah Hammami

02e7e5284f777d06ed000000
02e7e5284f777d06ed00000002e7e5284f777d06ed000000
02e7e5284f777d06ed000000
Salah Hammami

0fcfd50f97284d4b31000000
0fcfd50f97284d4b310000000fcfd50f97284d4b31000000
0fcfd50f97284d4b31000000
Salah Hammami

0fcfd50f97284d4b31000000 (1)
0fcfd50f97284d4b31000000 (1)0fcfd50f97284d4b31000000 (1)
0fcfd50f97284d4b31000000 (1)
Salah Hammami


Plus de Salah Hammami (10)

Soudage2 170322110328
Soudage2 170322110328Soudage2 170322110328
Soudage2 170322110328

Allemand 141227133852-conversion-gate02
Allemand 141227133852-conversion-gate02Allemand 141227133852-conversion-gate02
Allemand 141227133852-conversion-gate02

2011 05-instrumentationetrgulation-120627023358-phpapp02 (1)
2011 05-instrumentationetrgulation-120627023358-phpapp02 (1)2011 05-instrumentationetrgulation-120627023358-phpapp02 (1)
2011 05-instrumentationetrgulation-120627023358-phpapp02 (1)

0fcfd50f97284d4b31000000
0fcfd50f97284d4b310000000fcfd50f97284d4b31000000
0fcfd50f97284d4b31000000

0fcfd50f97284d4b31000000 (1)
0fcfd50f97284d4b31000000 (1)0fcfd50f97284d4b31000000 (1)
0fcfd50f97284d4b31000000 (1)

300 l eng-com
300 l eng-com300 l eng-com
300 l eng-com

300 l eng-com
300 l eng-com300 l eng-com
300 l eng-com

02e7e5284f777d06ed000000
02e7e5284f777d06ed00000002e7e5284f777d06ed000000
02e7e5284f777d06ed000000

0fcfd50f97284d4b31000000
0fcfd50f97284d4b310000000fcfd50f97284d4b31000000
0fcfd50f97284d4b31000000

0fcfd50f97284d4b31000000 (1)
0fcfd50f97284d4b31000000 (1)0fcfd50f97284d4b31000000 (1)
0fcfd50f97284d4b31000000 (1)


Cours technologie electrique pneumatique

  • 1. CI.1 TECHNOLOGIE PNEUMATIQUE ET ELECTRIQUE SCIENCES INDUSTRIELLES POUR L'INGENIEUR 1 CI 1 ETUDE DES SYSTEMES TECHNOLOGIE PNEUMATIQUE ET ELECTRIQUE I. RAPPEL CHAINE D’INFORMATION : CHAINE D’ACTION : CHAINE D’ENERGIE : CONVERTIR TRANSMETTRE et ADAPTER AGIRM.O.E. M.O.S. Energie forte modulée Actionneur Transmettre Effecteur DISTRIBUER Ordres PC Energie source Energie distribuée ACQUERIR TRAITER COMMUNIQUER Partie CommandeCapteur Ordres et messages Informations traitées Images informationnelles Grandeurs physiques
  • 2. CI.1 TECHNOLOGIE PNEUMATIQUE ET ELECTRIQUE SCIENCES INDUSTRIELLES POUR L'INGENIEUR 2 II. TECHNOLOGIE « TOUT PNEUMATIQUE » : C’EST A DIRE COMMANDE PNEUMATIQUE ET PUISSANCE PNEUMATIQUE. 1. L’ENERGIE SOURCE PNEUMATIQUE FOURNIE PAR LE RESEAU D’AIR COMPRIME. La plupart des ateliers industriels sont équipés d’un réseau de distribution d’air comprimé délivré par un compresseur. La pression d’utilisation est souvent de 7 bar (1 bar = 105 Pa = 105 N/m2 = 0,1 MPa = 0,1 N/mm2 ). AVANTAGES DE L’AIR COMPRIME : Énergie propre, facile à mettre en œuvre, grande vitesse, sécurité pour les interventions humaines, simplicité et fiabilité des composants. DOMAINES D’UTILISATION : outillage portatif, sablage, pulvérisation peinture, serrage, bridage, manutention … 2. LES DISPOSITIFS D’ADAPTATION DE L’ENERGIE PNEUMATIQUE. Le filtre Le régulateur de pression (manostat) et manomètre Le lubrificateur L’unité de conditionnement FRL Filtrer les poussières Assécher l’air Maintenir constante la pression d’utilisation – Afficher la pression Faciliter les glissements de tous les organes en mouvement (pistons de vérin …) Regroupe les 3 éléments précédents 3. LA DISTRIBUTION DE L’ENERGIE PNEUMATIQUE : LE DISTRIBUTEUR FONCTION D’USAGE Le distributeur permet de canaliser le fluide (air ou huile), à partir de la source de pression vers un actionneur (généralement un vérin). Ce fluide sous pression appelé énergie de puissance, agit directement sur la partie opérative. Sur de nombreux systèmes automatisés l’énergie de puissance est pneumatique (air comprimé ≈ 6 bars). La commande (ou pilotage) du distributeur peut être manuelle, mécanique, électrique, pneumatique ou hydraulique. Le type d’énergie permettant le pilotage est appélé énergie de commande. Généralement, cette énergie de commande est de l’énergie électrique (24 V continu). DESIGNATION DISTRIBUTEUR (Nbre d’orifices) / (Nbre de positions) , (Type de commandes)
  • 3. CI.1 TECHNOLOGIE PNEUMATIQUE ET ELECTRIQUE SCIENCES INDUSTRIELLES POUR L'INGENIEUR 3 DESCRIPTION DU FONCTIONNEMENT DU DISTRIBUTEUR. Un distributeur est constitué d’une partie fixe et d’une partie mobile appelée tiroir : La partie fixe est dotée d’orifices connectés : - à l’énergie source (air comprimé), - à l’actionneur, - à l’échappement. Le tiroir mobile, coulissant dans la partie fixe, est doté de conduites permettant le passage de l’air entre les différents orifices de la partie fixe. Les positions que peut occuper le tiroir sont symbolisées par des cases. Les flèches représentent le sens de passage de l’air pour chaque position du tiroir (un T représente un orifice obturé). SYMBOLISATION Désignation Symbole Désignation Symbole 2 / 2 2 orifices 2 positions normalement fermé 3 / 2 3 orifices 2 positions normalement ouvert 2 / 2 2 orifices 2 positions normalement ouvert 4 / 2 4 orifices 2 positions 3 / 2 3 orifices 2 positions normalement fermé 5 / 2 5 orifices 2 positions MODES DE COMMANDE Type Désignation Symbole Type Désignation Symbole Manuel Bouton poussoir Mécanique Galet Manuel Levier Electro- magnétique 1 enroulement Manuel Pédale Electro- magnétique 2 enroulements Mécanique Ressort Fluide Pneumatique Mécanique Poussoir Fluide Hydraulique (ici 4 orifices) (ici 2 positions)
  • 4. CI.1 TECHNOLOGIE PNEUMATIQUE ET ELECTRIQUE SCIENCES INDUSTRIELLES POUR L'INGENIEUR 4 4. LA CONVERSION DE L’ENERGIE : LES ACTIONNEURS PNEUMATIQUES. Le vérin Le générateur de vide Le moteur DIFFERENTS DISTRIBUTEURS POUR DIFFERENTS ACTIONNEURS. Le tiroir en se déplaçant selon l’ordre de la partie commande, donne différentes positions du distributeur : Intérêt : le vérin sera immobilisé (case centrale fermée) en cas de coupure dans le circuit de commande (12 et 14). Intérêt : le vérin sera libre de mouvement (case centrale ouverte) en cas de coupure dans le circuit de commande (12 et 14).
  • 5. CI.1 TECHNOLOGIE PNEUMATIQUE ET ELECTRIQUE SCIENCES INDUSTRIELLES POUR L'INGENIEUR 5. LES CAPTEURS PNEUMATI En changeant le dispositif de commande, 6. LES ACCESSOIRES. LE SILENCIEUX D’ECHAPPEMENT. Petits composants en bronze frittés situés sur l’orifice d’échappement. SECURITE : LE BLOQUEUR. Il est parfois nécessaire d’arrêter des actionneurs en bloquant leur position pour assurer alors pour obtenir des positions intermédiaires. situés au plus prêt de l’actionneur. Schéma : distributeur 2/2 monostable à pilotage pneumatique REGLAGE DE LA VITESSE D'ENTREE ET SOR UNIDIRECTIONNEL (RDU). Le réglage des cadences de fonctionnement nécessite un dispositif de réglage de la vitesse des vérins. Le dispositif le plus utilisé consiste à limiter le débit d’échappement. On utili réducteurs de débits. Montés directement sur le corps des vérins, ces dispositifs sont simples d’utilisation. Attention au sens : la plupart du temps les avec un clapet de manière à limiter le débit de l’échappement mot unidirectionnel EXEMPLE : CIRCUITS DE COMMANDE 1S1 1D Le bouton poussoir si sa commande est manuelle - NO : Normalement Ouvert - NF : Normalement Fermé Circuit de puissance Circuit de commande ELECTRIQUE NGENIEUR ES CAPTEURS PNEUMATIQUES / IHM En changeant le dispositif de commande, un distributeur 3/2 monostable peut devenir Petits composants en bronze frittés situés sur l’orifice d’échappement. Il est parfois nécessaire d’arrêter des actionneurs en bloquant leur position pour assurer pour obtenir des positions intermédiaires. On utilise dans ce cas des bloqueurs (distributeurs 2/2) situés au plus prêt de l’actionneur. Schéma : distributeur 2/2 monostable à pilotage pneumatique ENTREE ET SORTIE DE TIGE DU VERIN : LE REDUCTEUR DE DEBI Le réglage des cadences de fonctionnement nécessite un dispositif de réglage de la vitesse des vérins. Le dispositif le plus utilisé consiste à limiter le débit d’échappement. On utili réducteurs de débits. Montés directement sur le corps des vérins, ces dispositifs sont simples d’utilisation. Attention au sens : la plupart du temps les réducteurs de débits sont montés de manière à limiter le débit de l’échappement et non de l’admission d’où le IRCUITS DE COMMANDE ET DE PUISSANCE D’UN VERIN DOUBLE EFFET. 1S2 1C Le capteur de position si sa commande se fait par galet Repère Désignation 1D Distributeur 4/2 bistable Cde pneumatique 1C Vérin double effet 1S1 Bouton poussoir 1S2 Capteur pneumatique à galet commande 5 peut devenir : Il est parfois nécessaire d’arrêter des actionneurs en bloquant leur position pour assurer la sécurité, ou On utilise dans ce cas des bloqueurs (distributeurs 2/2) LE REDUCTEUR DE DEBIT Le réglage des cadences de fonctionnement nécessite un dispositif de réglage de la vitesse des vérins. Le dispositif le plus utilisé consiste à limiter le débit d’échappement. On utilise des réducteurs de débits. Montés directement sur le corps des vérins, ces dispositifs sont simples sont montés et non de l’admission d’où le si sa commande se fait par galet Désignation Fonction Distributeur 4/2 bistable Cde pneumatique Alimente le vérin Vérin double effet Déplace la pièce Bouton poussoir Commande le déplacement de la tige du vérin Capteur pneumatique à galet
  • 6. CI.1 TECHNOLOGIE PNEUMATIQUE ET ELECTRIQUE SCIENCES INDUSTRIELLES POUR L'INGENIEUR 6 III. TECHNOLOGIE « TOUT ELECTRIQUE » : C’EST A DIRE COMMANDE ELECTRIQUE ET PUISSANCE ELECTRIQUE. 1. L’ENERGIE SOURCE ELECTRIQUE FOURNIE PAR LE RESEAU EDF. L’énergie est en général fournie par le réseau EDF sous forme d’un courant alternatif monophasé de tension 230 V avec une fréquence de 50 Hz. Ce réseau comporte 3 fils (une phase, neutre et terre). Dans les entreprises de production pour des raisons économiques, l’énergie est distribuée par un réseau triphasé. Ce réseau comporte 5 fils (3 phases, neutre et terre) et permet d’avoir 3 tensions déphasées de 230 V ou 3 tensions déphasées de 400 V. 2. LES DISPOSITIFS D’ADAPTATION DE L’ENERGIE ELECTRIQUE. L’ABAISSEMENT DE LA TENSION : LE TRANSFORMATEUR. Lorsque les tensions de 400 V ou 230 V ne sont pas compatibles avec les appareils à alimenter, on a recours à des transformateurs qui génèrent des tensions inférieures. LE REDRESSEMENT DU COURANT : LE REDRESSEUR. Le courant délivré par le réseau est un courant alternatif. Or de nombreux appareils fonctionnent en courant continu. On a donc recours à des redresseurs. 3. LA DISTRIBUTION DE L’ENERGIE ELECTRIQUE : LES PREACTIONNEURS ELECTRIQUES. - POUR LES FAIBLES PUISSANCES : LE RELAIS ELECTROMAGNETIQUE. - POUR LES FORTES PUISSANCES : LE CONTACTEUR. Constitution. - un noyau magnétique, - un bobinage de cuivre (électro-aimant) enroulant le noyau, - un jeu de contacts, - un ressort de rappel. Quand le bobinage est mis sous tension, le noyau se déplace et le contact (lié à ce dernier) se ferme : l'énergie de puissance est distribuée vers l'actionneur. Quand le bobinage est mis hors tension, le ressort de rappel ramène le noyau en position initiale et le contact s'ouvre : l'énergie de puissance n'est plus distribuée. 1 fil en monophasé (puissance faible) Circuit de commande Circuit de puissance 3 fils en triphasé (puissance importante) Ordre de la partie commande bobine Energie de puissance disponible Vers actionneur Symbole : Symbole :
  • 7. CI.1 TECHNOLOGIE PNEUMATIQUE ET ELECTRIQUE SCIENCES INDUSTRIELLES POUR L'INGENIEUR 7 4. LA CONVERSION DE L’ENERGIE : LES ACTIONNEURS ELECTRIQUES. Le moteur L’électro-aimant Le vérin 5. LES DISPOSITIFS DE PROTECTION. Les circuits électriques sont exposés au risque de court-circuit lorsque deux points aux potentiels différents sont directement mis en contact. Dans ce cas le courant de court-circuit peut atteindre quelques milliers d’ampères et provoquer la destruction très rapide des conducteurs avec un risque d’incendie. Il est donc impératif de disposer de constituants de protection contre les courts-circuits. Le sectionneur porte- fusible (contre les courts-circuits). Le disjoncteur magnétique (contre les courts- circuits). La protection spécifique aux moteurs : le relais ou disjoncteur thermique (contre les surcharges). Le disjoncteur magnéto- thermique (contre les courts-circuits et surcharges). Les fusibles sont dimensionnés pour fondre dès que le courant qui les traverse, dépasse une valeur limite. Ainsi ils permettent de provoquer la mise hors tension des circuits. Les disjoncteurs assurent la même fonction que les fusibles. Ils présentent l’avantage d’être plus rapides que les fusibles pour des courants de court-circuit peu élevés et sont réutilisables après réarmement. Les moteurs ont besoin en plus de dispositif de protection particulier contre les surcharges faibles et prolongées (provoquées souvent par le déséquilibre des phases). Les relais thermiques à bilames, situés près du moteur, sont utilisés contre ces surcharges. Lors d’une surcharge, l’échauffement excessif des conducteurs électriques est détecté et provoque l’ouverture d’un contact associé au relais. Le réarmement ne peut s’effectuer qu’après refroidissement. Le seuil de déclenchement varie entre 0,1 et une centaine d’ampères. Deux des techniques précédemment décrites sont associées afin de veiller sur plusieurs paramètres : surcharge (effet thermique) et court- circuit (effet magnétique) Q1 Q1 Q1 Q1
  • 8. CI.1 TECHNOLOGIE PNEUMATIQUE ET ELECTRIQUE SCIENCES INDUSTRIELLES POUR L'INGENIEUR 8 Changement de sens de rotation d’un moteur. NB : Il suffit de permuter 2 phases… 6. EXEMPLE : CIRCUITS DE COMMANDE ET DE PUISSANCE D’UN MOTEUR ASYNCHRONE TRIPHASE. Le circuit ci-dessous pourrait convenir pour la commande directe (bouton poussoir S1) d’un moteur à un seul sens de marche. La protection de la partie puissance est assurée par un sectionneur général à fusible Q1. Le moteur est lui protégé plus spécifiquement un relais thermique Q3. La partie commande est protégée par des fusibles Q2 et un disjoncteur magnéto-thermique Q4. L’alimentation est assurée par un transformateur 220/24 V T1 et un redresseur R1. La sécurité est assurée par un arrêt d’urgence AU. Le contacteur moteur KM1 est branché de manière à effectuer un auto-maintien (effet mémoire). IV. TECHNOLOGIE « ELECTROPNEUMATIQUE » Exemple : Circuits de commande et de puissance d’un vérin double effet. L1 L2 L3 Q1 Q2 N KM1 AU 220V 24V T1 KM1S1 KM1 R1 ~ ~ - + Q4 M3~ U1 V1 W1 Q3 1S1 1S0 1D.0 1D.1 1C 1Q4 1Q2 1D 1G 1R 1F 7 bar1Q 24V 1S0 1D.1 0V 1S1 1D.0 Circuit de commande Circuit de puissance Circuit de puissance Pneumatique Circuit de commande Électrique Rep Désignation Fonction 1Q Vanne Isole ou non le circuit en air comprimé 1F Filtre Conditionne l’air comprimé1R Régulateur de pression 1G Manomètre 1D Distributeur 4/2 bistable à commande électrique Alimente le vérin 1Q2 1Q4 Réducteurs de débit réglable avec clapet (RDU) Ralentit la sortie du piston Ralentit la rentrée du piston 1C Vérin double effet Déplace la pièce 1S0 Détecteur de proximité à commande magnétique (ILS) Commande le déplacement de la tige du vérin 1S1 Détecteur de proximité Inductif
