Principes De Base
- 1. PRINCIPES DE BASECopyright Eaton Hydraulics 2000 Steve Skinner, Eaton Hydraulics, Havant, UK
- 2. REPONSE: Un systèmehydraulique a pour but d’utiliser la pression d’un fluide, afin de transmettre cette puissance de l’endroit où elle est crée jusqu’à l’endroit où est doit être utilisée. QUESTION: Qu’est ce qu’un système hydraulique?
- 3.

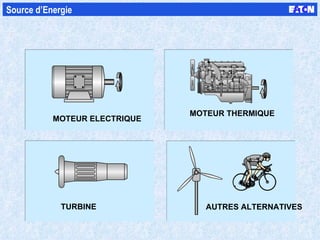

- 4. Source d’Energie TURBINEAUTRES ALTERNATIVES MOTEUR THERMIQUE MOTEUR ELECTRIQUE

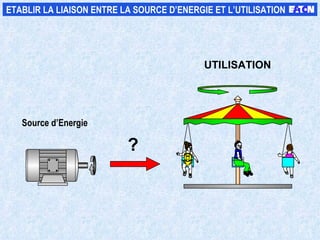

- 5. ETABLIR LA LIAISONENTRE LA SOURCE D’ENERGIE ET L’UTILISATION Source d’Energie UTILISATION ?

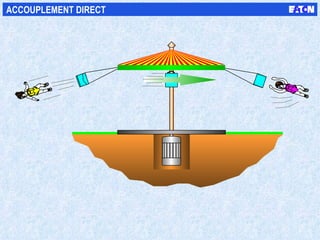

- 6.

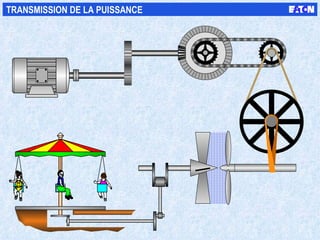

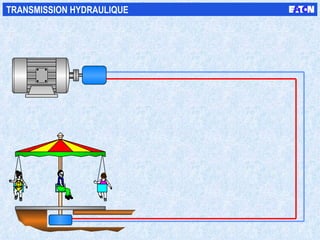

- 7. TRANSMISSION DE LAPUISSANCE
- 8.

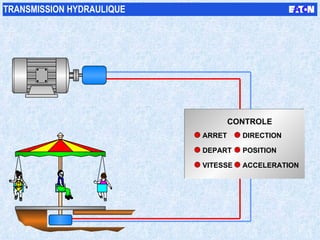

- 9. ARRET DEPART VITESSEDIRECTION POSITION ACCELERATION CONTROLE TRANSMISSION HYDRAULIQUE
- 10.

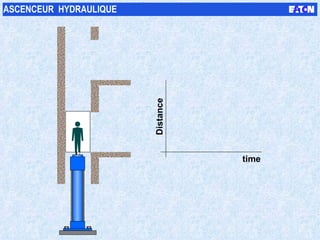

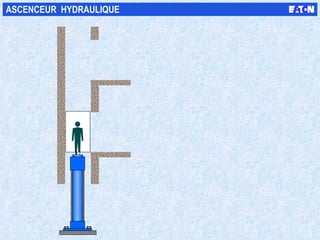

- 11. time Distance ASCENCEUR HYDRAULIQUE

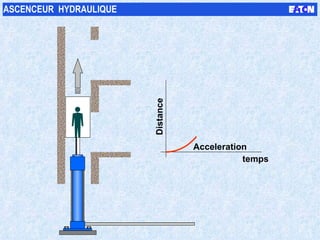

- 12. temps Acceleration DistanceASCENCEUR HYDRAULIQUE
- 13. temps Accélération VitesseDistance ASCENCEUR HYDRAULIQUE

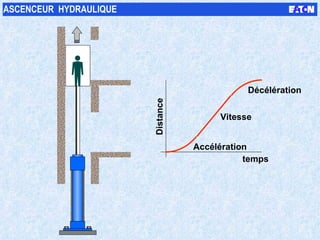

- 14. temps Accélération DécélérationVitesse Distance ASCENCEUR HYDRAULIQUE

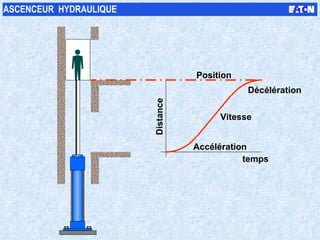

- 15. temps Position AccélérationDécélération Vitesse Distance ASCENCEUR HYDRAULIQUE
- 16.

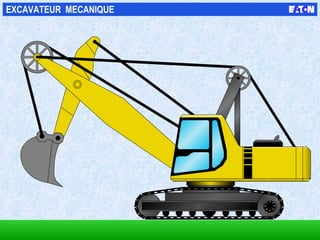

- 17.

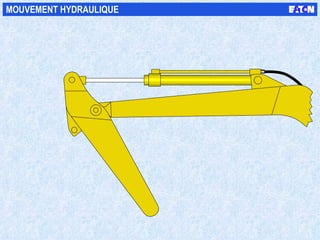

- 18.
- 19.
- 20.
- 21.
- 22.
- 23.

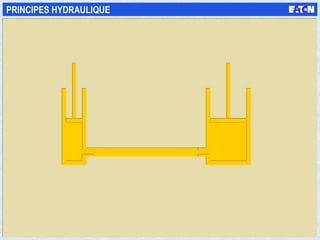

- 24.

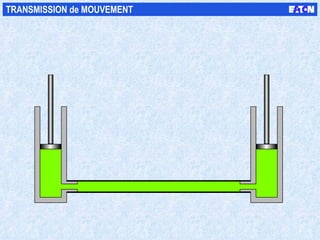

- 25.

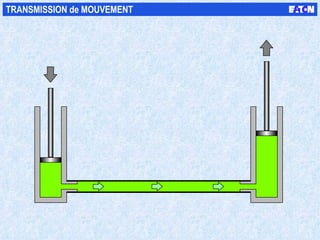

- 26.

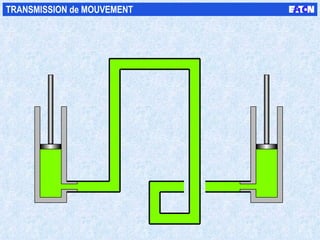

- 27.

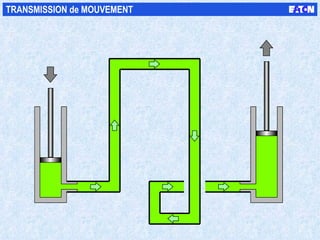

- 28.

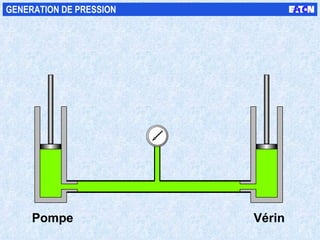

- 29. Pompe Vérin GENERATIONDE PRESSION

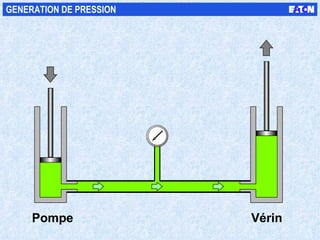

- 30. Pompe Vérin GENERATIONDE PRESSION

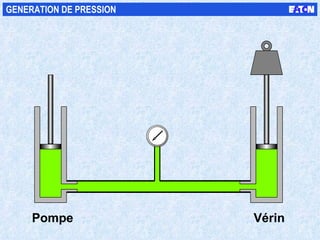

- 31. W Pompe VérinGENERATION DE PRESSION

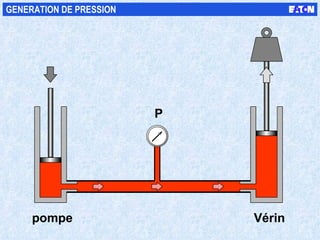

- 32. W P pompeVérin GENERATION DE PRESSION
- 33. PRESSION = FORCE ÷ SURFACE FORCE = SURFACE x PRESSION Définition de le PRESSION SURFACE PRESSION FORCE

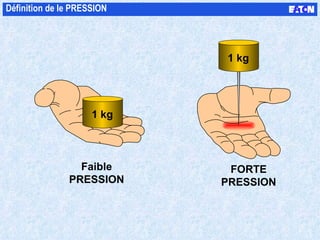

- 34. Définition de lePRESSION Faible PRESSION 1 kg FORTE PRESSION 1 kg

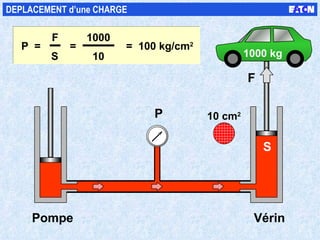

- 35. P S PompeVérin DEPLACEMENT d’une CHARGE F 1000 kg 10 cm 2 P = F S P = F P = F A P = F A = 1000 10 = 100 kg/cm 2 P = F S

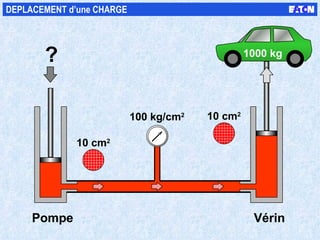

- 36. 100 kg/cm 2Pompe Vérin DEPLACEMENT d’une CHARGE 10 cm 2 10 cm 2 ? 1000 kg
- 37. Pompe Vérin 1000kg 100 kg/cm 2 DEPLACEMENT d’une CHARGE 10 cm 2 10 cm 2 1000 kg

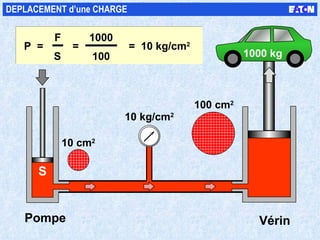

- 38. S Pompe Vérin10 kg/cm 2 DEPLACEMENT d’une CHARGE 1000 kg 100 cm 2 P = F S 10 cm 2 P = F S = 1000 100 = 10 kg/cm 2

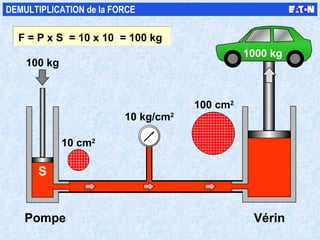

- 39. S Pompe Vérin10 kg/cm 2 100 kg DEMULTIPLICATION de la FORCE F = P x S = 10 x 10 = 100 kg 1000 kg 100 cm 2 10 cm 2
- 40. S Pompe Vérin10 kg/cm 2 100 kg DEMULTIPLICATION de la FORCE 1000 kg 100 cm 2 10 cm 2 = P = F S F S
- 41. W Pompe VérinCONSERVATION de L’ENERGIE

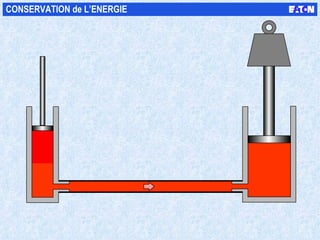

- 42. W CONSERVATION deL’ENERGIE

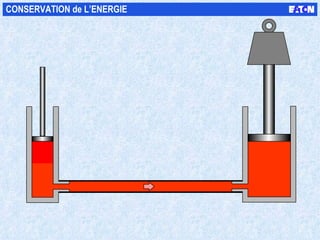

- 43. W CONSERVATION deL’ENERGIE
- 44. W Pompe VérinCONSERVATION de l’ENERGIE
- 45. W CONSERVATION del’ENERGIE

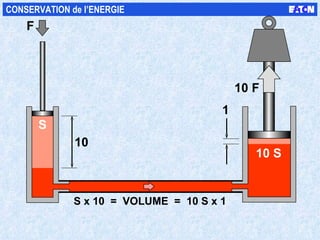

- 46. W 10 S10 F S F 10 1 S x 10 = VOLUME = 10 S x 1 CONSERVATION de l’ENERGIE
- 47.

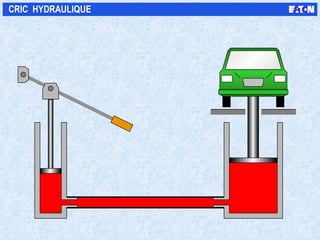

- 48.

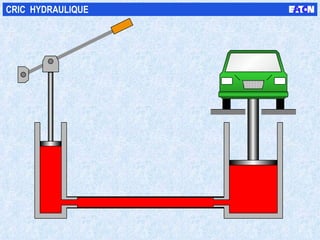

- 49.

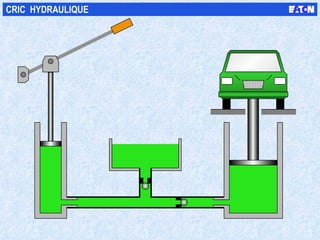

- 50.

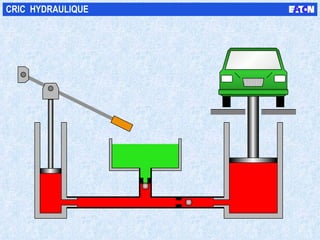

- 51.
- 52.

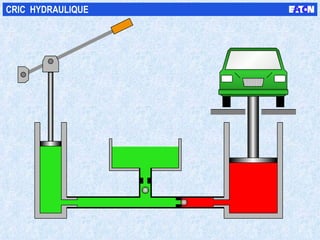

- 53.
- 54.

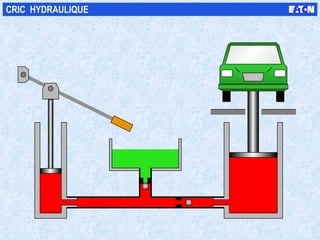

- 55.

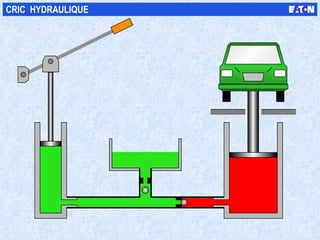

- 56.

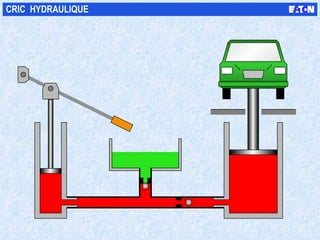

- 57.
- 58.

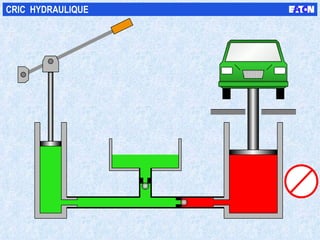

- 59.
- 60.

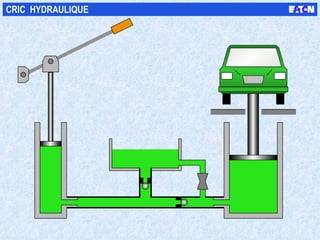

- 61.
- 62.

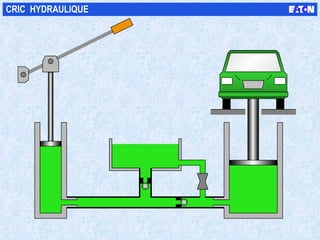

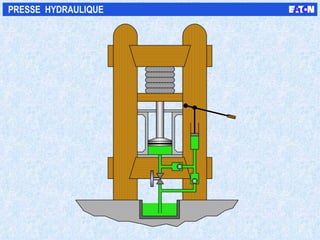

- 63.
- 64.

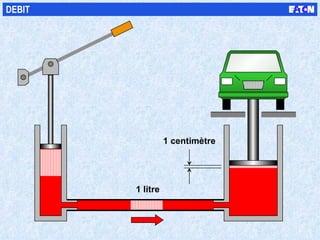

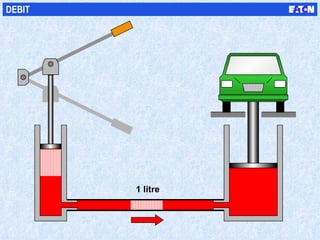

- 65. 1 litre 1centimètre DEBIT

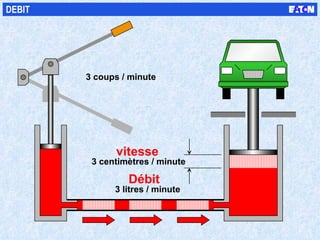

- 66. 3 coups /minute Débit vitesse DEBIT 3 litres / minute 3 centimètres / minute

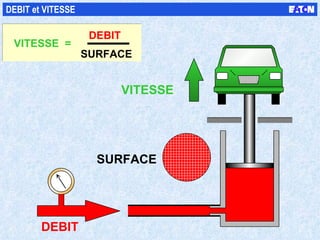

- 67. DEBIT et VITESSESURFACE DEBIT VITESSE = SURFACE VITESSE DEBIT

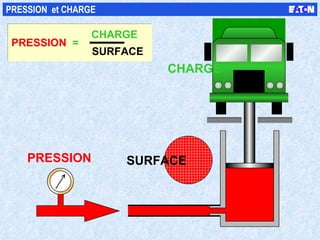

- 68. PRESSION etCHARGE CHARGE PRESSION = SURFACE PRESSION SURFACE CHARGE

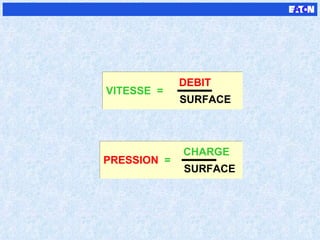

- 69. DEBIT VITESSE = SURFACE CHARGE PRESSION = SURFACE
- 70.
- 71. Pompe hydraulique :génération du débit

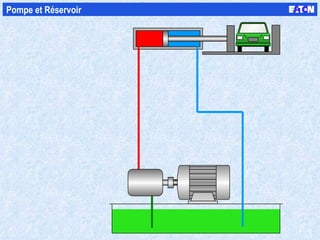

- 72.

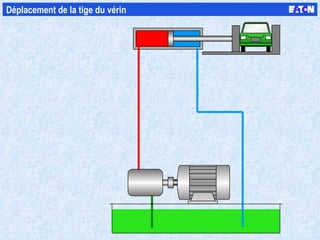

- 73. Déplacement de latige du vérin
- 74. Déplacement de latige du vérin

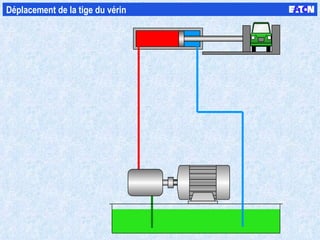

- 75. Déplacement de latige du vérin

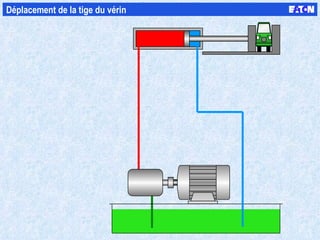

- 76. Déplacement de latige du vérin

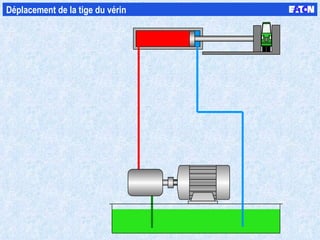

- 77. Déplacement de latige du vérin
- 78. Déplacement de latige du vérin
- 79. Fin de coursedu vérin : le flux d’huile ne peut pas retourner au réservoir DANGER

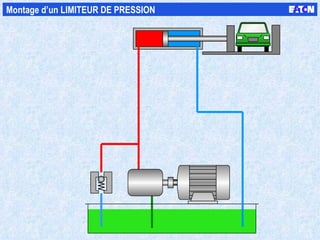

- 80. Montage d’un LIMITEURDE PRESSION
- 81. Montage d’un LIMITEURDE PRESSION
- 82. Montage d’un LIMITEURDE PRESSION

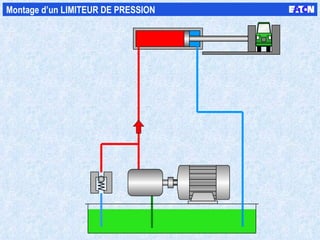

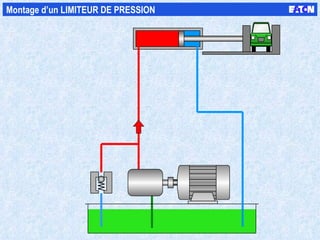

- 83. Montage d’un LIMITEURDE PRESSION
- 84. Montage d’un LIMITEURDE PRESSION

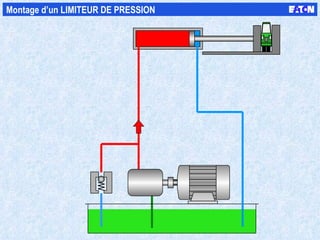

- 85. Montage d’un LIMITEURDE PRESSION
- 86. Montage d’un LIMITEURDE PRESSION

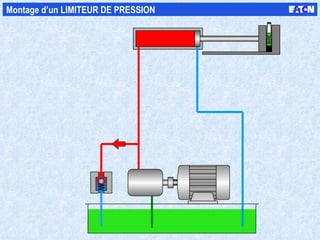

- 87. Montage d’un LIMITEURDE PRESSION

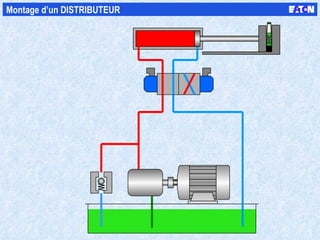

- 88.
- 89.
- 90.

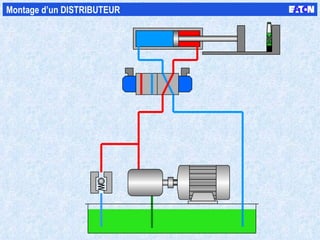

- 91.
- 92.

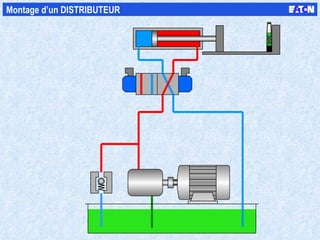

- 93.

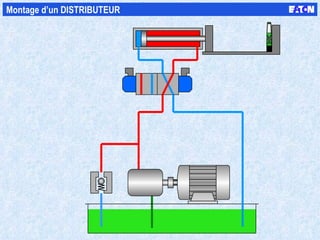

- 94.
- 95.

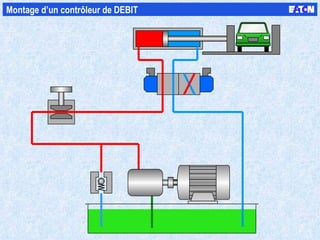

- 96. Montage d’un contrôleurde DEBIT

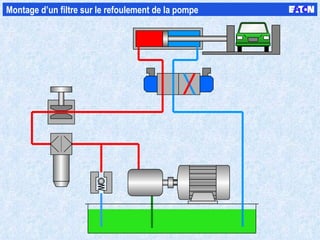

- 97. Montage d’un filtresur le refoulement de la pompe

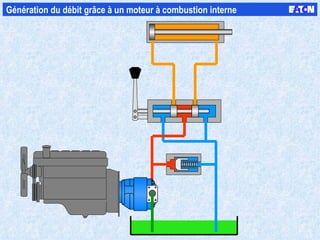

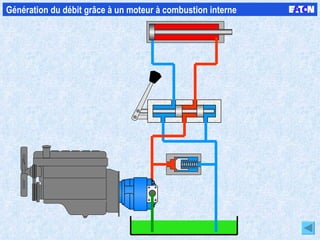

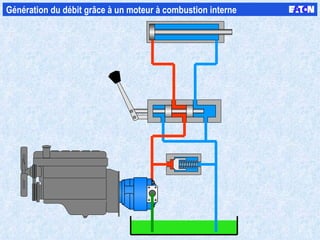

- 98. Génération du débitgrâce à un moteur à combustion interne
- 99. Génération du débitgrâce à un moteur à combustion interne
- 100. Génération du débitgrâce à un moteur à combustion interne

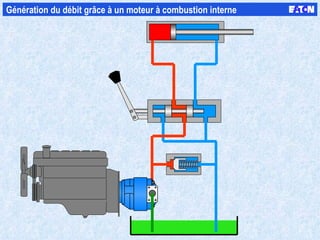

- 101. Génération du débitgrâce à un moteur à combustion interne

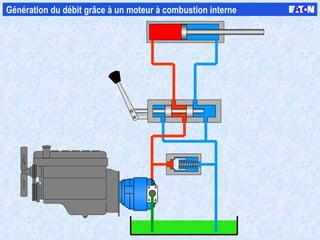

- 102. Génération du débitgrâce à un moteur à combustion interne

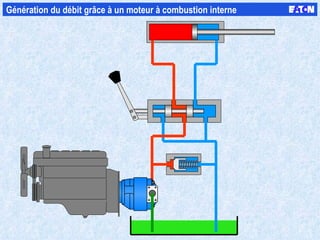

- 103. Génération du débitgrâce à un moteur à combustion interne
- 104. Génération du débitgrâce à un moteur à combustion interne

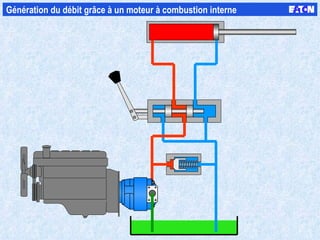

- 105. Génération du débitgrâce à un moteur à combustion interne
- 106. Génération du débitgrâce à un moteur à combustion interne
- 107. Génération du débitgrâce à un moteur à combustion interne

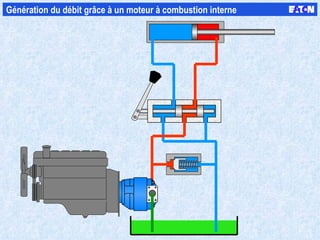

- 108. Génération du débitgrâce à un moteur à combustion interne

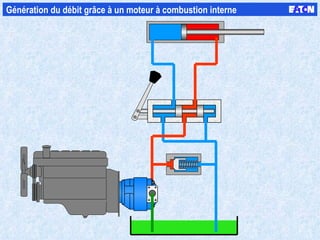

- 109. Génération du débitgrâce à un moteur à combustion interne
- 110. Génération du débitgrâce à un moteur à combustion interne

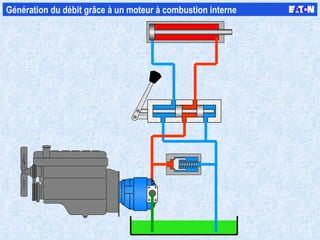

- 111. Génération du débitgrâce à un moteur à combustion interne
- 112. Génération du débitgrâce à un moteur à combustion interne
- 113. Génération du débitgrâce à un moteur à combustion interne
- 114. Génération du débitgrâce à un moteur à combustion interne
- 115.
- 116.

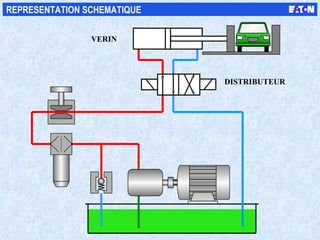

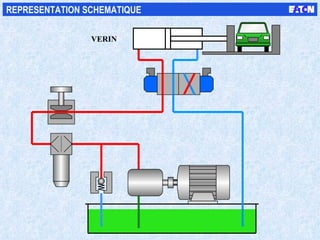

- 117. DISTRIBUTEUR VERIN REPRESENTATIONSCHEMATIQUE

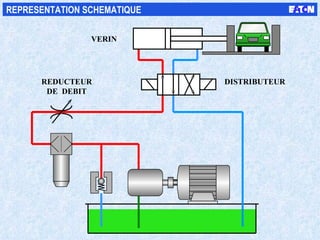

- 118. VERIN DISTRIBUTEUR REDUCTEURDE DEBIT REPRESENTATION SCHEMATIQUE

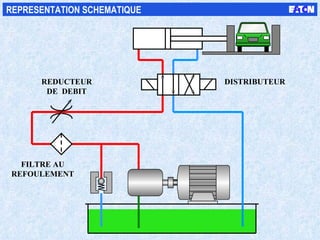

- 119. DISTRIBUTEUR REDUCTEUR DE DEBIT FILTRE AU REFOULEMENT REPRESENTATION SCHEMATIQUE

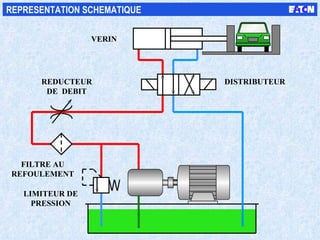

- 120. DISTRIBUTEUR VERIN REDUCTEURDE DEBIT FILTRE AU REFOULEMENT LIMITEUR DE PRESSION REPRESENTATION SCHEMATIQUE

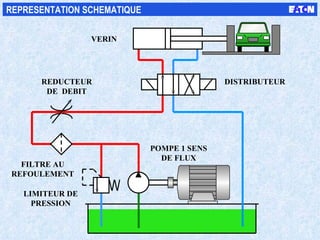

- 121. DISTRIBUTEUR VERIN REDUCTEURDE DEBIT FILTRE AU REFOULEMENT LIMITEUR DE PRESSION POMPE 1 SENS DE FLUX REPRESENTATION SCHEMATIQUE

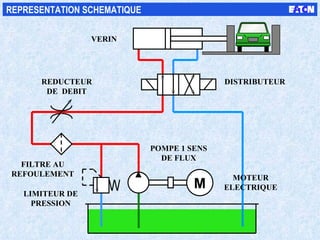

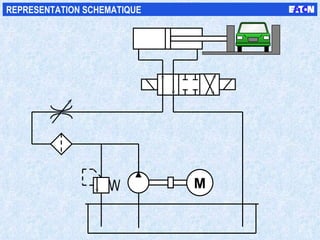

- 122. M DISTRIBUTEUR VERINREDUCTEUR DE DEBIT FILTRE AU REFOULEMENT LIMITEUR DE PRESSION POMPE 1 SENS DE FLUX MOTEUR ELECTRIQUE REPRESENTATION SCHEMATIQUE
- 123.
- 124.

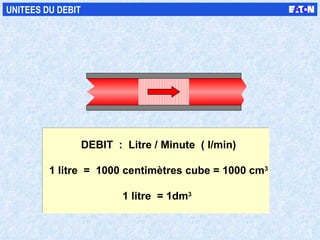

- 125. DEBIT : Litre / Minute ( l/min) 1 litre = 1000 centimètres cube = 1000 cm 3 1 litre = 1dm 3 UNITEES DU DEBIT

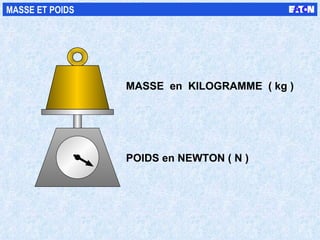

- 126. MASSE en KILOGRAMME ( kg ) POIDS en NEWTON ( N ) MASSE ET POIDS
- 127. GRAVITE ATTRACTION TERRESTRE: GRAVITE 1 kg

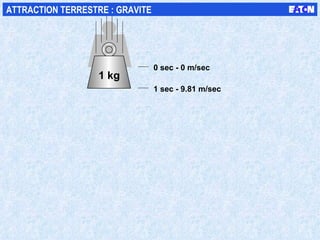

- 128. 1 sec -9.81 m/sec 0 sec - 0 m/sec 1 kg ATTRACTION TERRESTRE : GRAVITE

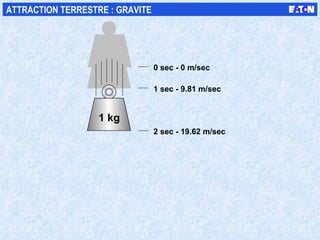

- 129. 1 sec -9.81 m/sec 2 sec - 19.62 m/sec 0 sec - 0 m/sec ATTRACTION TERRESTRE : GRAVITE 1 kg

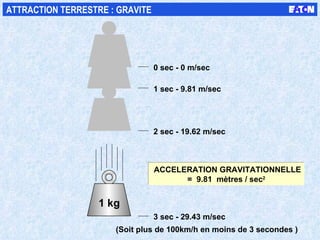

- 130. 1 sec -9.81 m/sec 2 sec - 19.62 m/sec 3 sec - 29.43 m/sec 0 sec - 0 m/sec (Soit plus de 100km/h en moins de 3 secondes ) ACCELERATION GRAVITATIONNELLE = 9.81 mètres / sec 2 ATTRACTION TERRESTRE : GRAVITE 1 kg

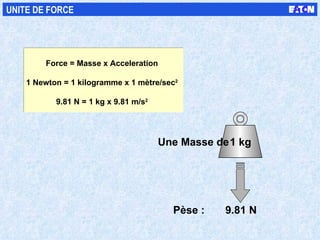

- 131. Force = Massex Acceleration 1 Newton = 1 kilogramme x 1 mètre/sec 2 9.81 N = 1 kg x 9.81 m/s 2 UNITE DE FORCE 1 kg Une Masse de 9.81 N Pèse :

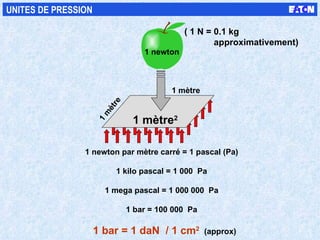

- 132. ( 1 N= 0.1 kg approximativement) 1 newton par mètre carré = 1 pascal (Pa) 1 kilo pascal = 1 000 Pa 1 mega pascal = 1 000 000 Pa 1 bar = 100 000 Pa 1 bar = 1 daN / 1 cm 2 (approx) UNITES DE PRESSION 1 mètre 1 mètre 1 mètre 2 1 newton

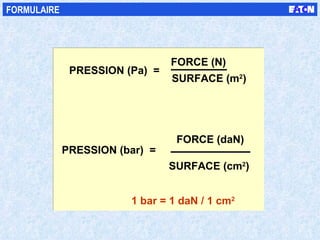

- 133. FORMULAIRE PRESSION (Pa) = FORCE (N) SURFACE (m 2 ) PRESSION (bar) = FORCE (daN) SURFACE (cm 2 ) 1 bar = 1 daN / 1 cm 2

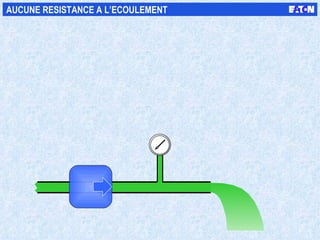

- 134. AUCUNE RESISTANCE AL’ECOULEMENT
- 135. PRESSION GENERE PARLA CHARGE

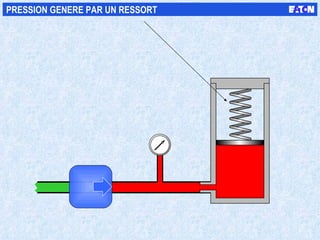

- 136. PRESSION GENERE PARUN RESSORT

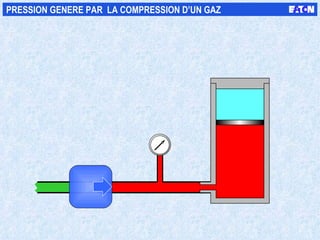

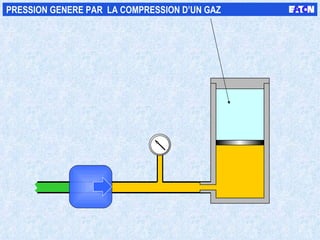

- 137. PRESSION GENERE PAR LA COMPRESSION D’UN GAZ
- 138. PRESSION GENERE PAR LA COMPRESSION D’UN GAZ

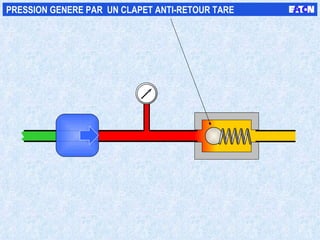

- 139. PRESSION GENERE PAR UN CLAPET ANTI-RETOUR TARE

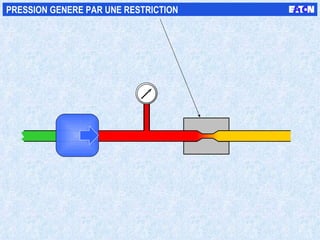

- 140. PRESSION GENERE PARUNE RESTRICTION

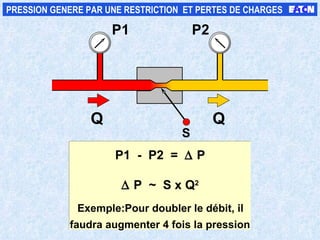

- 141. P1 P2 QQ P1 - P2 = P P ~ S x Q 2 Exemple:Pour doubler le débit, il faudra augmenter 4 fois la pression PRESSION GENERE PAR UNE RESTRICTION ET PERTES DE CHARGES S

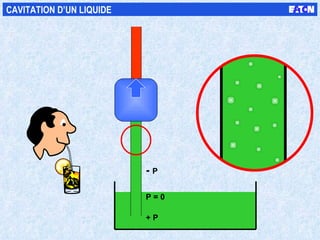

- 142. P = 0+ P - P CAVITATION D’UN LIQUIDE
- 143. P = 0+ P - P CAVITATION D’UN LIQUIDE
- 144.

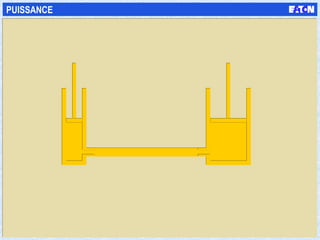

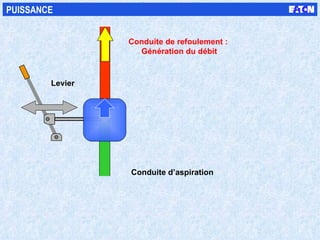

- 145. PUISSANCE Levier Conduite de refoulement : Génération du débit Conduite d’aspiration

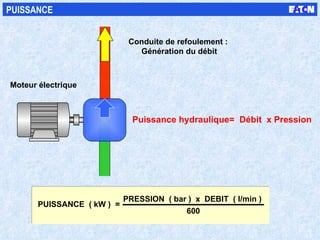

- 146. Moteur électrique Puissancehydraulique= Débit x Pression PUISSANCE Conduite de refoulement : Génération du débit PUISSANCE ( kW ) = PRESSION ( bar ) x DEBIT ( l/min ) 600

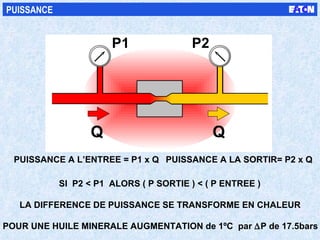

- 147. P1 P2 QQ PUISSANCE A L’ENTREE = P1 x Q PUISSANCE A LA SORTIR= P2 x Q SI P2 < P1 ALORS ( P SORTIE ) < ( P ENTREE ) LA DIFFERENCE DE PUISSANCE SE TRANSFORME EN CHALEUR POUR UNE HUILE MINERALE AUGMENTATION de 1ºC par P de 17.5bars PUISSANCE

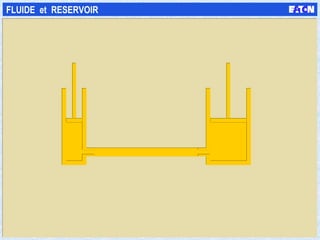

- 148. FLUIDE et RESERVOIR

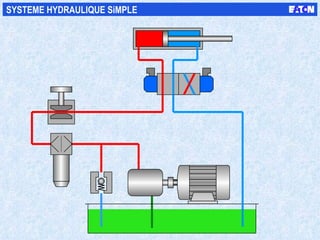

- 149.

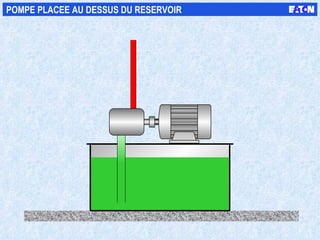

- 150. POMPE PLACEE AUDESSUS DU RESERVOIR
- 151. POMPE PLACEE AUMEME NIVEAU QUE LE RESERVOIR

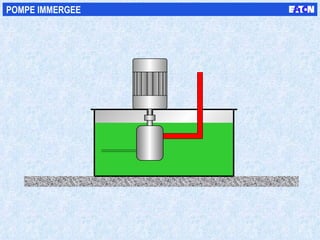

- 152.

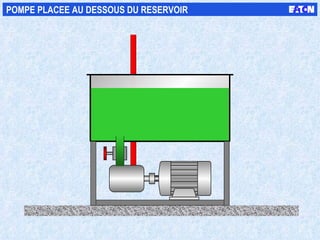

- 153. POMPE PLACEE AUDESSOUS DU RESERVOIR

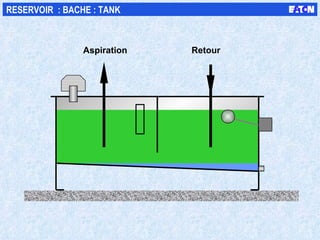

- 154. Aspiration Retour RESERVOIR : BACHE : TANK

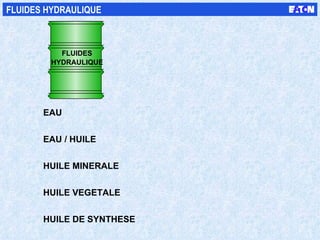

- 155. FLUIDES HYDRAULIQUE EAUEAU / HUILE HUILE MINERALE HUILE VEGETALE HUILE DE SYNTHESE HYDRAULIQUE FLUIDES

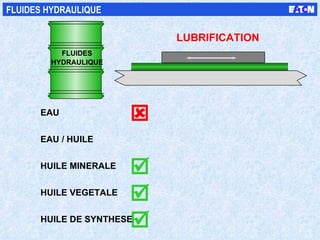

- 156. LUBRIFICATION FLUIDES HYDRAULIQUE HYDRAULIQUE FLUIDES EAU EAU / HUILE HUILE MINERALE HUILE VEGETALE HUILE DE SYNTHESE

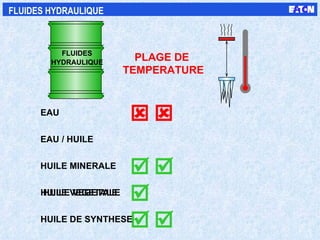

- 157. HUILE VEGETALE PLAGEDE TEMPERATURE FLUIDES HYDRAULIQUE EAU EAU / HUILE HUILE MINERALE HUILE VEGETALE HUILE DE SYNTHESE HYDRAULIQUE FLUIDES

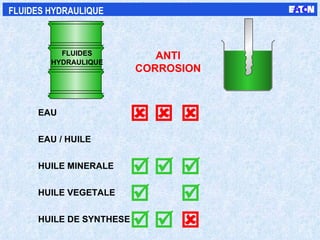

- 158. ANTI CORROSION FLUIDES HYDRAULIQUE EAU EAU / HUILE HUILE MINERALE HUILE VEGETALE HUILE DE SYNTHESE HYDRAULIQUE FLUIDES

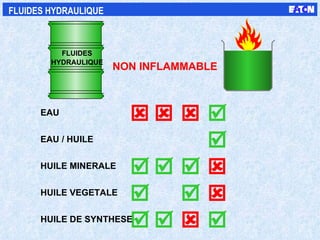

- 159. NON INFLAMMABLE FLUIDES HYDRAULIQUE EAU EAU / HUILE HUILE MINERALE HUILE VEGETALE HUILE DE SYNTHESE HYDRAULIQUE FLUIDES

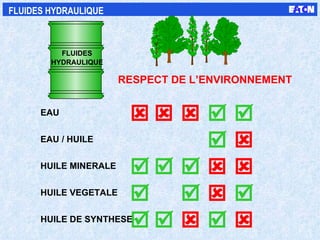

- 160. RESPECT DE L’ENVIRONNEMENT FLUIDES HYDRAULIQUE EAU EAU / HUILE HUILE MINERALE HUILE VEGETALE HUILE DE SYNTHESE HYDRAULIQUE FLUIDES

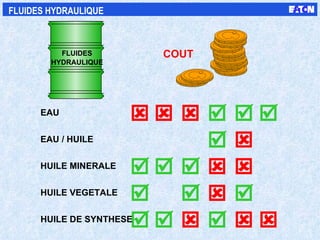

- 161. COUT FLUIDES HYDRAULIQUE EAU EAU / HUILE HUILE MINERALE HUILE VEGETALE HUILE DE SYNTHESE HYDRAULIQUE FLUIDES

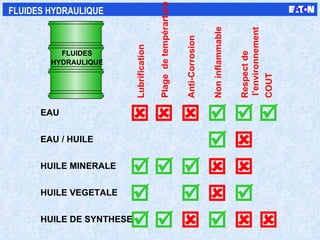

- 162. FLUIDES HYDRAULIQUE Lubrification Plage de tempérarture Anti-Corrosion Non inflammable Respect de l’environnement COUT EAU EAU / HUILE HUILE MINERALE HUILE VEGETALE HUILE DE SYNTHESE HYDRAULIQUE FLUIDES
- 163. COMPARAISON entre lesPUISSANCES MASSIQUES DIESEL ELECTRIC HYDRAULIC

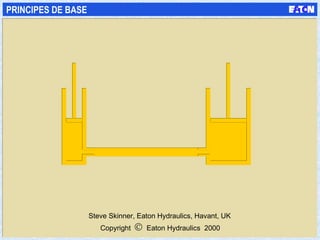

- 164. Copyright Eaton Hydraulics 2000 Steve Skinner, Eaton Hydraulics, Havant, UK PRINCIPES DE BASE
Notes de l'éditeur

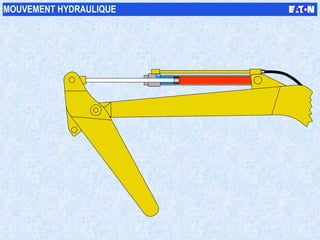

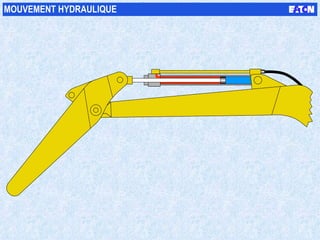

- #19 Notes Hydraulic actuation includes both linear motion (cylinders) for the movement of an excavator bucket, arm and boom together with rotary motion (motors) used for swing and travel.
