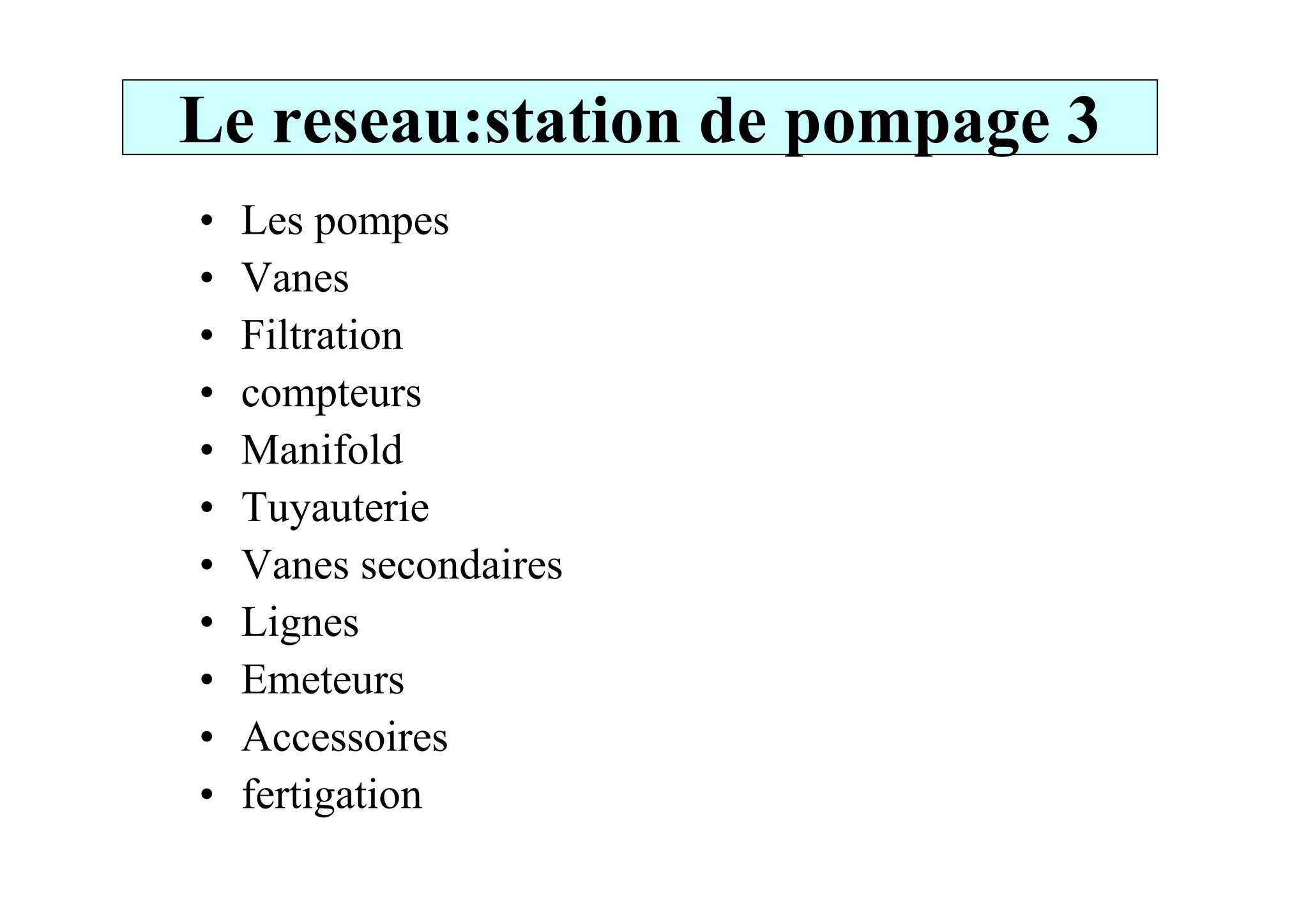

1. Le reseau:station de pompage 3
• Les pompes
• Vanes
• Filtration
• compteurs
• Manifold• Manifold
• Tuyauterie
• Vanes secondaires
• Lignes
• Emeteurs
• Accessoires
• fertigation

2. Les pompes: Appareil pour aspirer , refouler ou
comprimer les fluides
Dans une pompe, on depense de l’energie pour delacer un fluide
dans une tuyauterie, en general pour l’elever a un niveau superieur
a celui qu’il occupe.
Pompes a seaux
Differentes pompes:

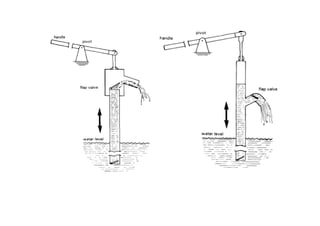

Pompes a piston
Pompes a diaphragme
Pompes rotatives

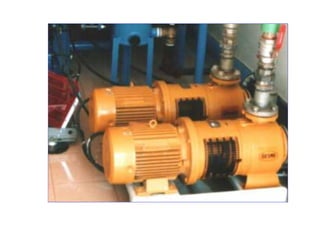

Pompes centrifuges
Pompes submersibles

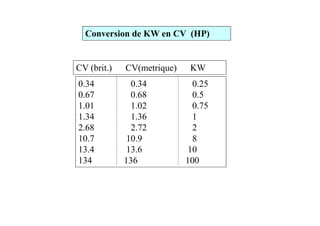

3. Conversion de KW en CV (HP)
CV (brit.) CV(metrique) KW
0.34 0.34 0.25
0.67 0.68 0.5
1.01 1.02 0.75
1.34 1.36 11.34 1.36 1
2.68 2.72 2
10.7 10.9 8
13.4 13.6 10
134 136 100

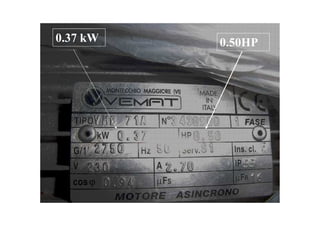

4. 0.37 kW 0.50HP

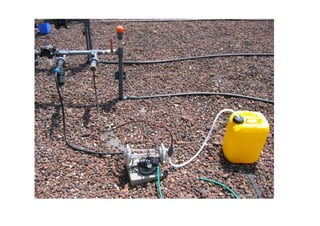

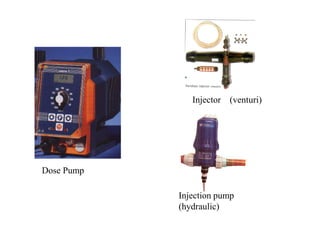

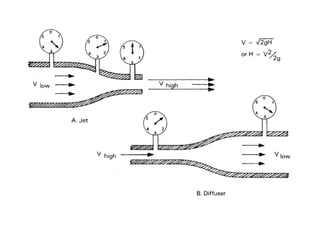

5. Injector (venturi)

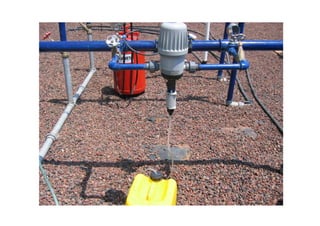

Dose Pump
Injection pump
(hydraulic)

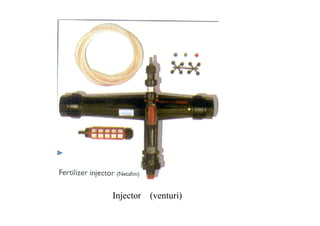

6. Injector (venturi)

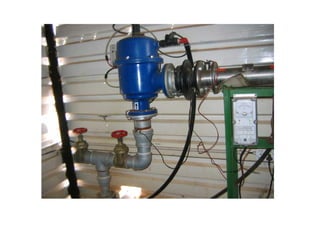

11. Forage pump:

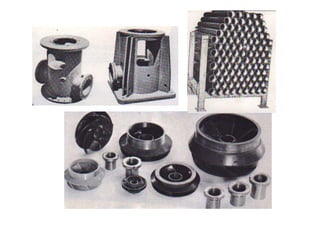

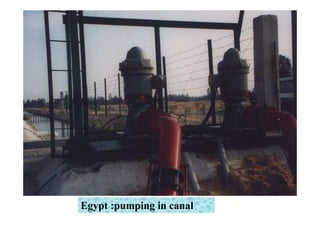

15. Egypt :pumping in canal

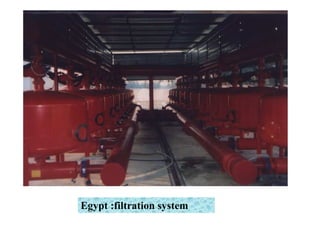

16. Egypt :filtration system

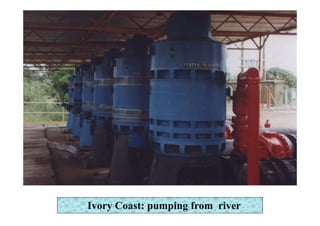

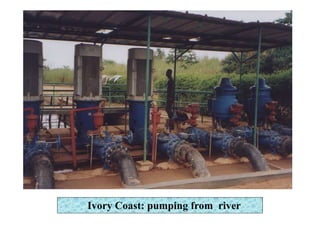

17. Ivory Coast: pumping from river

18. Ivory Coast: pumping from river

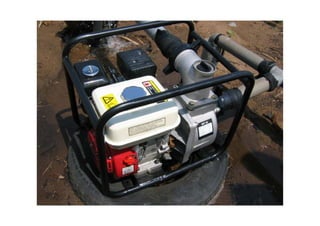

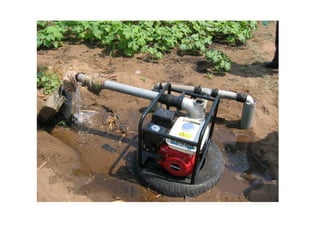

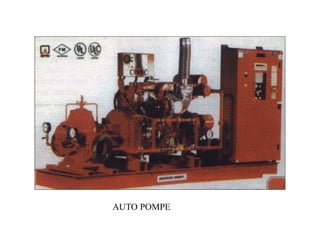

19. AUTO POMPE

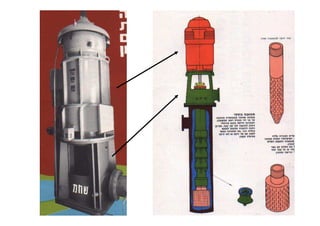

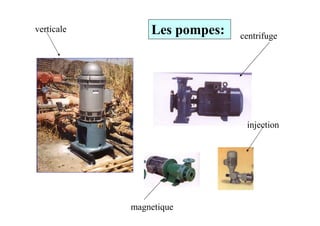

20. Les pompes:verticale
centrifuge
magnetique
injection

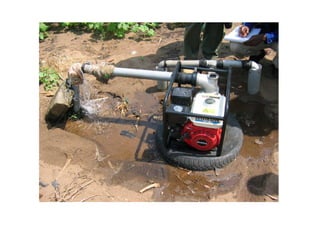

21. pompage d’une riviere

22. baisse de niveau a proximite du point de succion

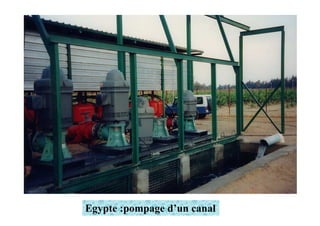

23. Egypte :pompage d’un canal

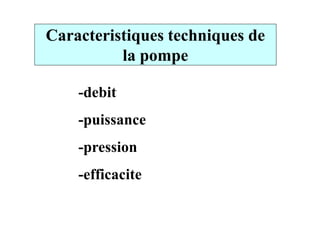

24. Caracteristiques techniques de
la pompe
-debit
-puissance-puissance
-pression
-efficacite

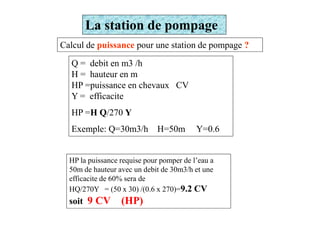

25. La station de pompage
Calcul de puissance pour une station de pompage ?
Q = debit en m3 /h
H = hauteur en m
HP =puissance en chevaux CV
Y = efficacite
HP =H Q/270 YHP =H Q/270 Y
Exemple: Q=30m3/h H=50m Y=0.6
HP la puissance requise pour pomper de l’eau a
50m de hauteur avec un debit de 30m3/h et une
efficacite de 60% sera de
HQ/270Y = (50 x 30) /(0.6 x 270)=9.2 CV
soit 9 CV (HP)

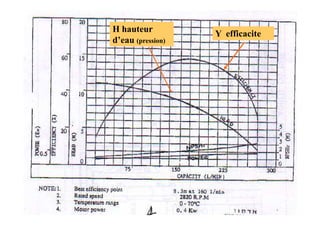

26. Y efficacite
H hauteur
d’eau (pression)

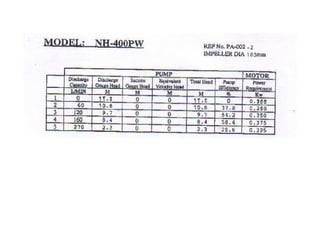

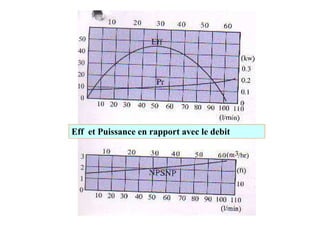

28. Eff et Puissance en rapport avec le debit

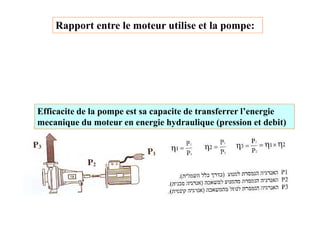

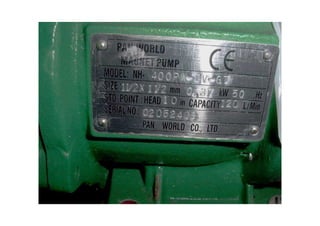

29. Rapport entre le moteur utilise et la pompe:
Efficacite de la pompe est sa capacite de transferrer l’energieEfficacite de la pompe est sa capacite de transferrer l’energie
mecanique du moteur en energie hydraulique (pression et debit)

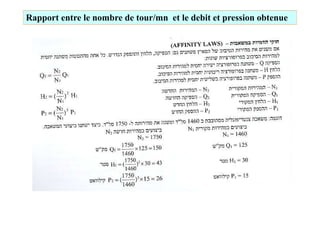

31. Rapport entre le nombre de tour/mn et le debit et pression obtenue

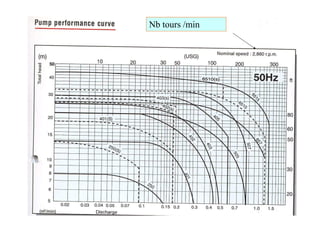

32. Nb tours /min

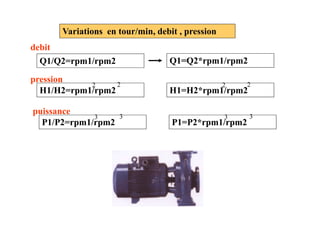

33. Variations en tour/min, debit , pression
Q1/Q2=rpm1/rpm2 Q1=Q2*rpm1/rpm2
H1/H2=rpm1/rpm2
2 2
H1=H2*rpm1/rpm2
2 2
3 3
debit
pression
puissance
P1/P2=rpm1/rpm2
3 3
P1=P2*rpm1/rpm2
3 3
puissance

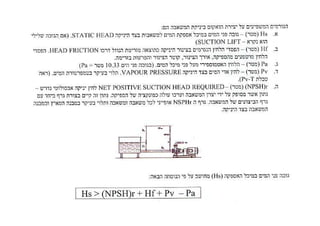

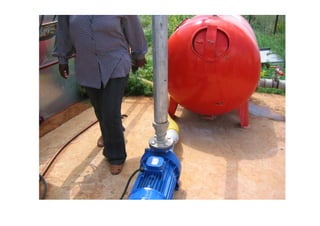

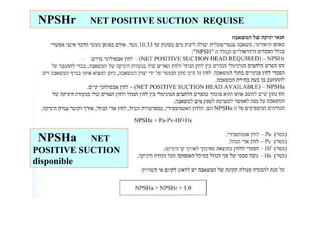

35. NPSHr NET POSITIVE SUCTION REQUISE
NPSHa NET
POSITIVE SUCTION
disponible

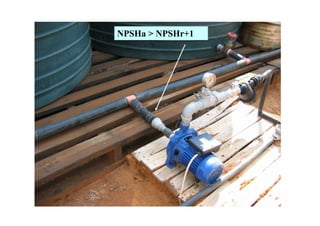

36. NPSHa > NPSHr+1

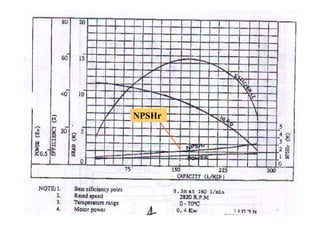

37. NPSHrNPSHr

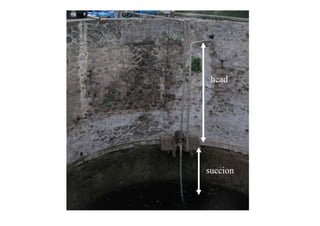

40. head
succion

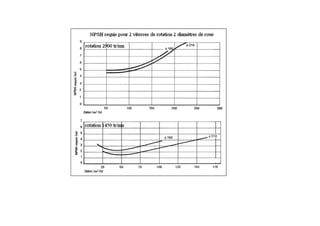

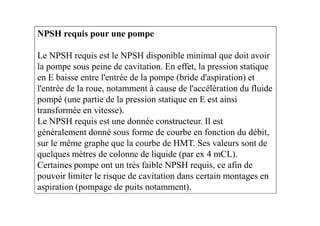

42. NPSH requis pour une pompe
Le NPSH requis est le NPSH disponible minimal que doit avoir
la pompe sous peine de cavitation. En effet, la pression statique
en E baisse entre l'entrée de la pompe (bride d'aspiration) et
l'entrée de la roue, notamment à cause de l'accélération du fluide
pompé (une partie de la pression statique en E est ainsi
transformée en vitesse).transformée en vitesse).
Le NPSH requis est une donnée constructeur. Il est
généralement donné sous forme de courbe en fonction du débit,
sur le même graphe que la courbe de HMT. Ses valeurs sont de
quelques mètres de colonne de liquide (par ex 4 mCL).
Certaines pompe ont un très faible NPSH requis, ce afin de
pouvoir limiter le risque de cavitation dans certain montages en
aspiration (pompage de puits notamment).

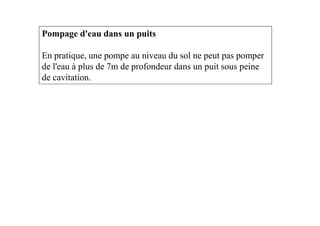

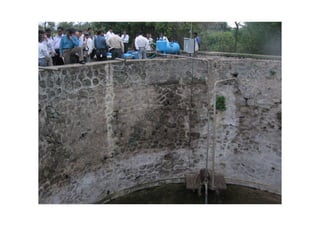

43. Pompage d'eau dans un puits
En pratique, une pompe au niveau du sol ne peut pas pomper
de l'eau à plus de 7m de profondeur dans un puit sous peine
de cavitation.

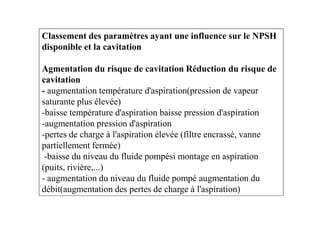

45. Classement des paramètres ayant une influence sur le NPSH
disponible et la cavitation
Agmentation du risque de cavitation Réduction du risque de
cavitation
- augmentation température d'aspiration(pression de vapeur
saturante plus élevée)
-baisse température d'aspiration baisse pression d'aspiration-baisse température d'aspiration baisse pression d'aspiration
-augmentation pression d'aspiration
-pertes de charge à l'aspiration élevée (filtre encrassé, vanne
partiellement fermée)
-baisse du niveau du fluide pompési montage en aspiration
(puits, rivière,...)
- augmentation du niveau du fluide pompé augmentation du
débit(augmentation des pertes de charge à l'aspiration)

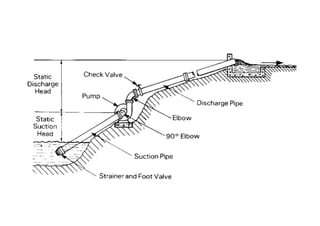

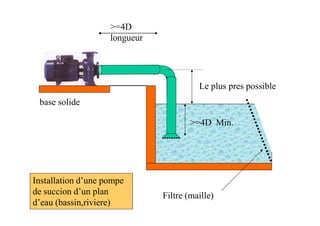

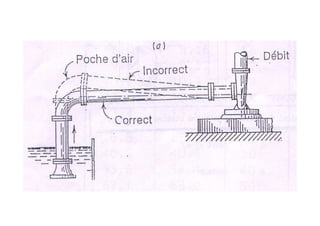

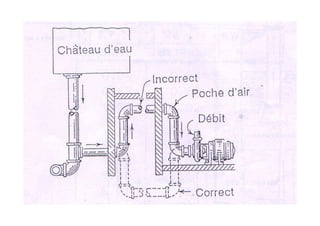

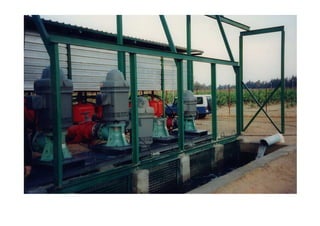

47. Installation de la pompe

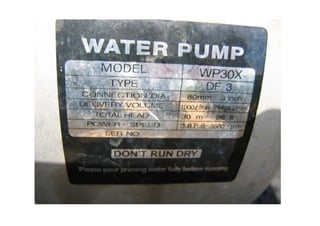

48. >=4D
longueur
Le plus pres possible
base solide
>=4D Min.

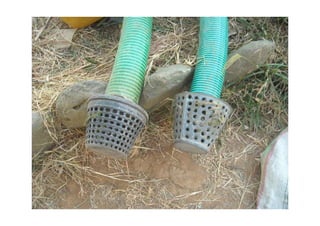

Filtre (maille)

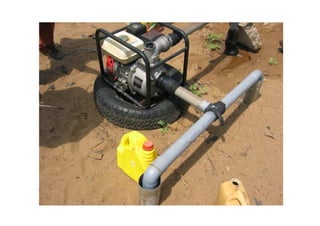

Installation d’une pompe
de succion d’un plan
d’eau (bassin,riviere)

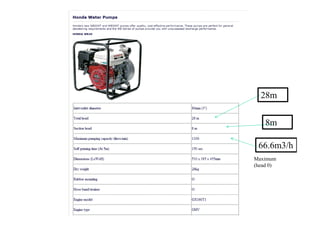

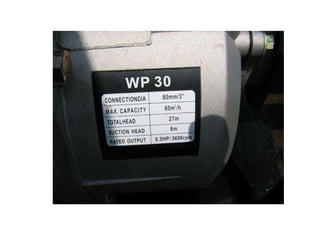

60. 28m
8m
66.6m3/h
Maximum
(head 0)

61. 32m
8m
36m3/h
Maximum
(head 0)

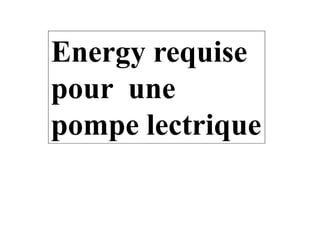

62. Energy requise
pour une
pompe lectriquepompe lectrique

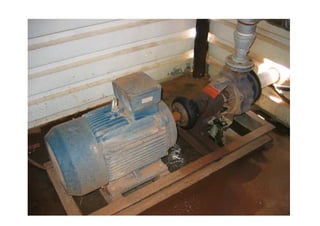

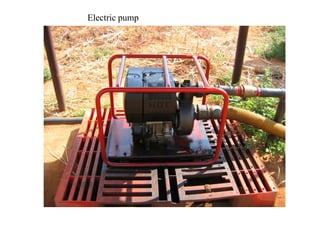

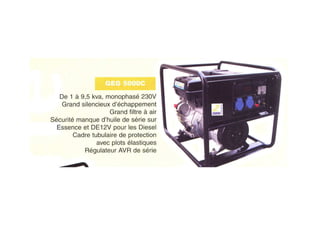

63. Electric pump

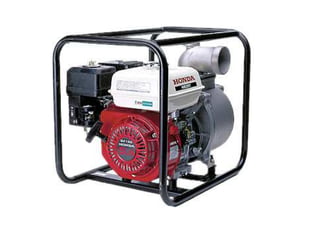

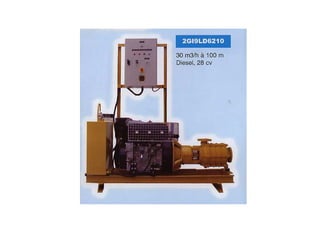

67. AUTO POMPE

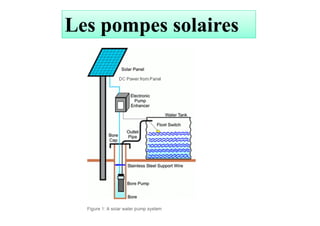

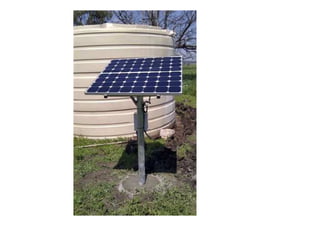

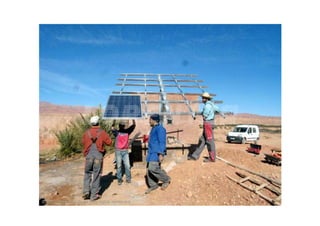

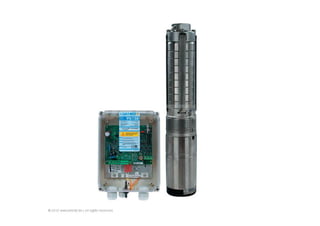

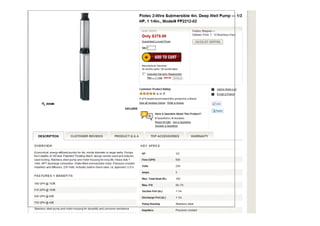

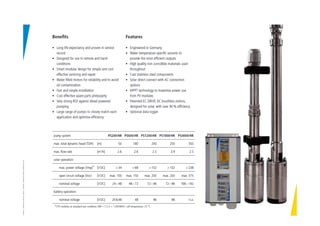

68. LesLes pompespompes solairessolaires

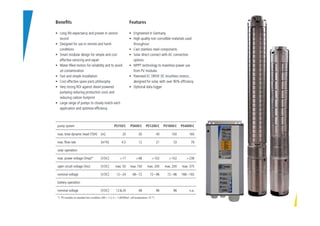

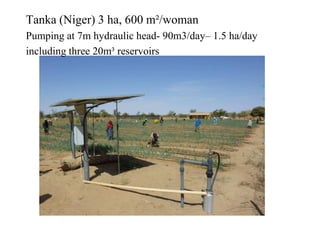

82. Tanka (Niger) 3 ha, 600 m²/woman
Pumping at 7m hydraulic head- 90m3/day– 1.5 ha/day
including three 20m³ reservoirs

83. TankaTanka village women welcome solar pumped water.village women welcome solar pumped water.
Notice adjacent concrete reservoirNotice adjacent concrete reservoir

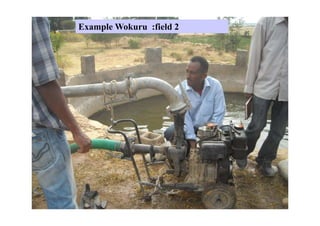

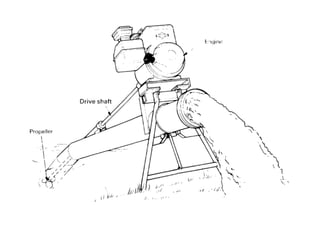

84. Example Wokuru :field 2

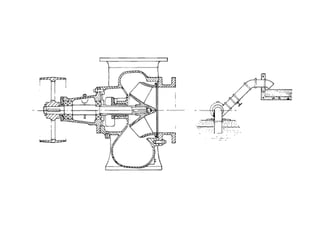

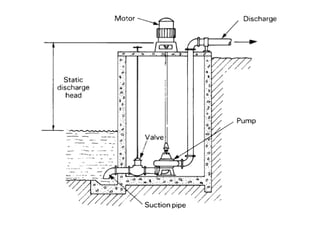

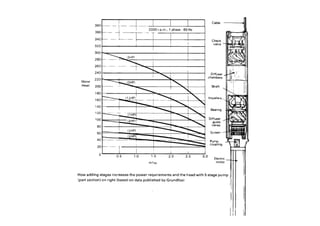

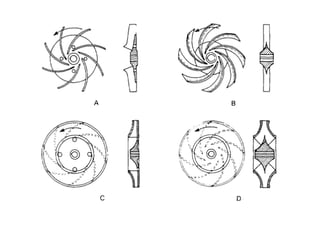

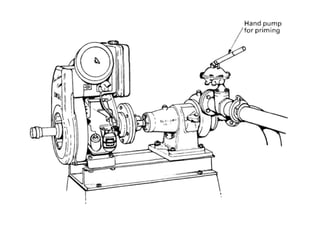

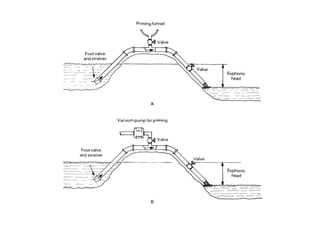

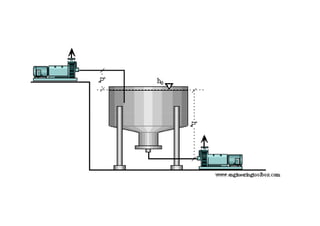

97. priming

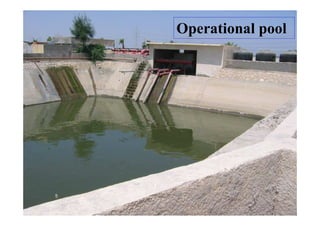

102. Operational pool

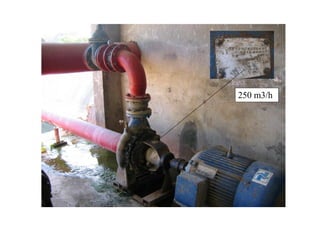

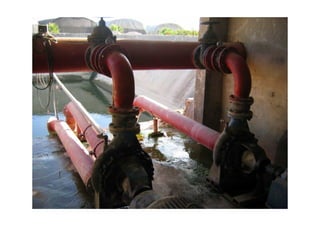

103. 250 m3/h

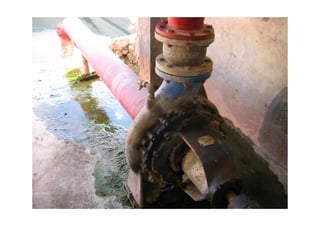

106. FIN STATION DE
POMPAGE

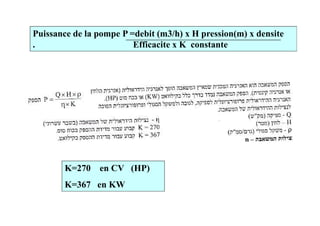

107. Puissance de la pompe P =debit (m3/h) x H pression(m) x densite
. Efficacite x K constante
K=270 en CV (HP)
K=367 en KW
