L'automate programmable reçoit les informations relatives à l'état du système et
puis commande les pré-actionneurs suivant le programme inscrit dans sa
mémoire.

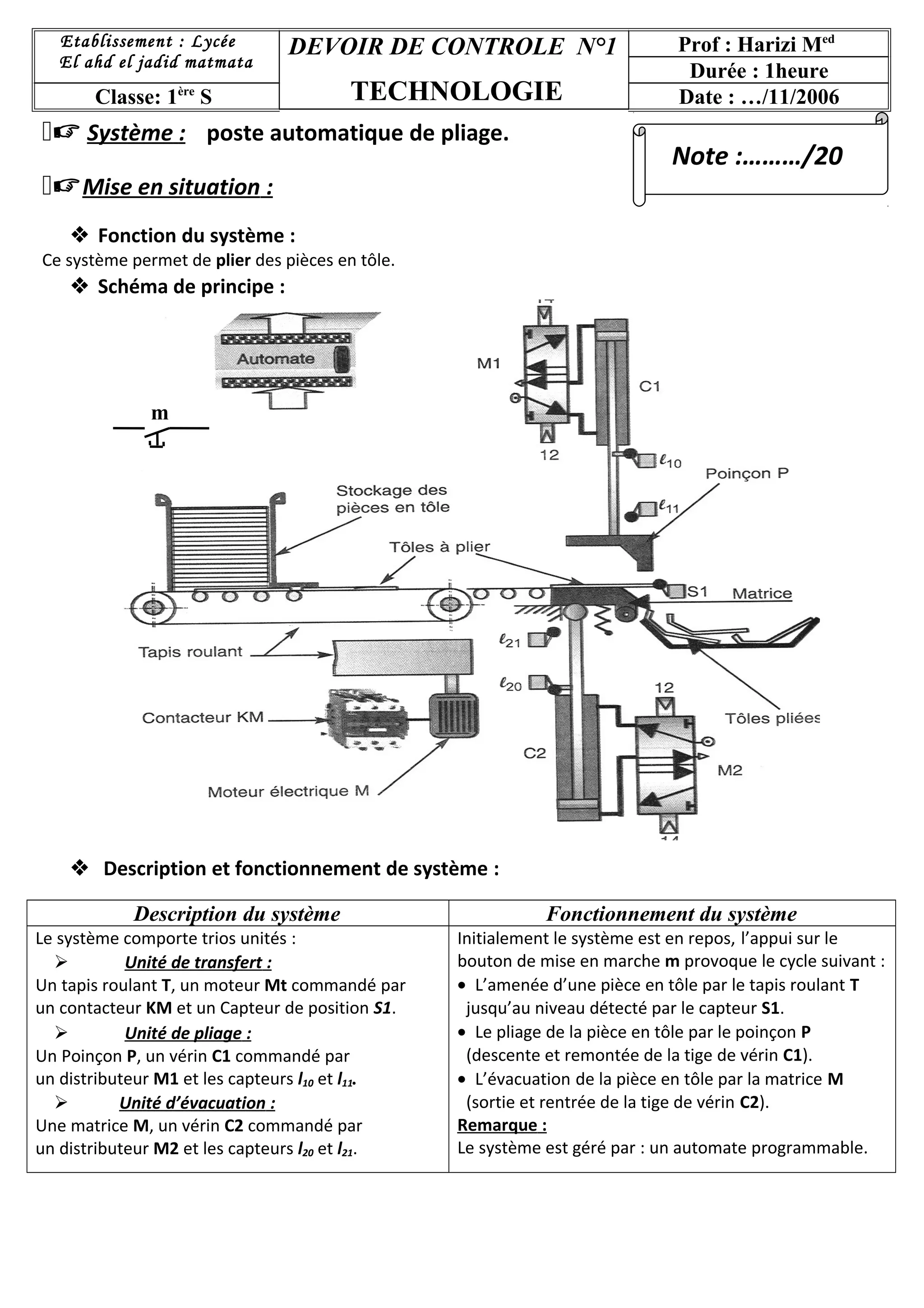

1. Etablissement : Lycée
El ahd el jadid matmata
DEVOIR DE CONTROLE N°1
Classe: 1ère S
TECHNOLOGIE
Système : poste automatique de pliage.
Mise en situation :
Prof : Harizi Med
Durée : 1heure
Date : …/11/2006
Note :………/20
Fonction du système :
Ce système permet de plier des pièces en tôle.
Schéma de principe :
m
Description et fonctionnement de système :
Description du système
Le système comporte trios unités :
Unité de transfert :
Un tapis roulant T, un moteur Mt commandé par
un contacteur KM et un Capteur de position S1.
Unité de pliage :
Un Poinçon P, un vérin C1 commandé par
un distributeur M1 et les capteurs l10 et l11.
Unité d’évacuation :
Une matrice M, un vérin C2 commandé par
un distributeur M2 et les capteurs l20 et l21.
Fonctionnement du système
Initialement le système est en repos, l’appui sur le
bouton de mise en marche m provoque le cycle suivant :
• L’amenée d’une pièce en tôle par le tapis roulant T
jusqu’au niveau détecté par le capteur S1.
• Le pliage de la pièce en tôle par le poinçon P
(descente et remontée de la tige de vérin C1).
• L’évacuation de la pièce en tôle par la matrice M
(sortie et rentrée de la tige de vérin C2).
Remarque :
Le système est géré par : un automate programmable.
2. Travail demandé :
Après lecture du dossier technique du système on vous demande de :
Représentation fonctionnelle :(08 pt)
Définir la frontière d’étude du système : (01 pt).
a.
Opérateur
Boite et couvercle
non serties
Energies électrique
Poste de sertissage des
boites de tomate
Bruit
Automate
programmable
Boite et couvercle
serties
Identifier la matière d’œuvre entrante (MOE) et la matière d’œuvre sortante (MOS) de ce système. (01 pts).
-MOE :…………………………………………………………………………………………..........................................................................
-MOS :……………………………………………………………………………………………………………………………………………………………
Indiquer le type de la matière d’œuvre en cochant (X) la case correspondante : (0,5 pt).
Matérielle
Energétique
Informationnelle
Préciser la valeur ajoutée (VA) apportée par le système à la matière d’œuvre. (0,5 pt).
-VA :................................................................................................................................................................
Compléter le modèle fonctionnel A-O de ce système : (05 pts).
….……………………………
…………..………………
……………………
.....................
…………………………………………
...........................
.........................
……………………………………….
……………………………….
……………………………… .................
................
A-O
b. Structure fonctionnelle :(12 pts).
………………………………………………………………………………
Identifier les éléments de ce système. (05pts).
La partie commande
La Partie opérative
actionneurs
effecteurs
Les éléments d’interfaces
préactionneurs
capteurs
