1. ECOLPAP
LES CAPTEURS
TP formatif
Nom : Prénom :
Durée 2 h.

2. Discipline Classe
FICHE CONTRAT FC n° 1
MSMA

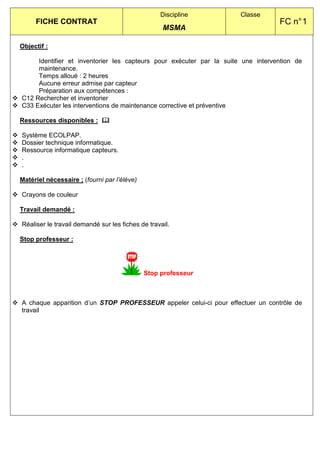

Objectif :
Identifier et inventorier les capteurs pour exécuter par la suite une intervention de
maintenance.
Temps alloué : 2 heures
Aucune erreur admise par capteur
Préparation aux compétences :
C12 Rechercher et inventorier
C33 Exécuter les interventions de maintenance corrective et préventive
Ressources disponibles :
Système ECOLPAP.
Dossier technique informatique.
Ressource informatique capteurs.
.
.
Matériel nécessaire ; (fourni par l’élève)
Crayons de couleur
Travail demandé :
Réaliser le travail demandé sur les fiches de travail.
Stop professeur :
Stop professeur
A chaque apparition d’un STOP PROFESSEUR appeler celui-ci pour effectuer un contrôle de
travail

3. Discipline Classe
FICHE TRAVAUX PRATIQUES FTP n° 1
MSMA

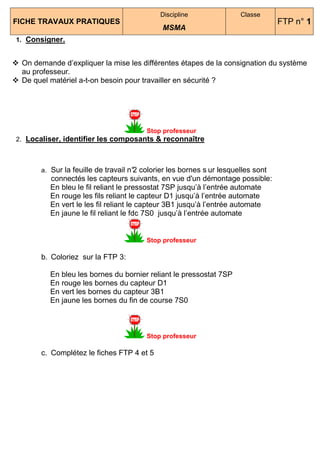

1. Consigner.
On demande d’expliquer la mise les différentes étapes de la consignation du système
au professeur.
De quel matériel a-t-on besoin pour travailler en sécurité ?
Stop professeur
2. Localiser, identifier les composants & reconnaître
a. Sur la feuille de travail n° colorier les bornes s ur lesquelles sont
2
connectés les capteurs suivants, en vue d'un démontage possible:

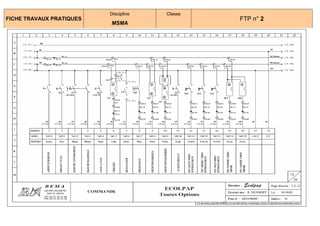

En bleu le fil reliant le pressostat 7SP jusqu’à l’entrée automate
En rouge les fils reliant le capteur D1 jusqu’à l’entrée automate
En vert le les fil reliant le capteur 3B1 jusqu’à l’entrée automate
En jaune le fil reliant le fdc 7S0 jusqu’à l’entrée automate
Stop professeur

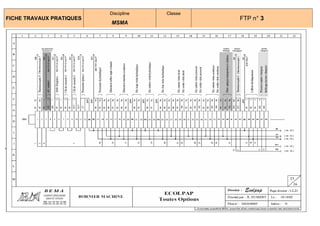

b. Coloriez sur la FTP 3:
En bleu les bornes du bornier reliant le pressostat 7SP
En rouge les bornes du capteur D1
En vert les bornes du capteur 3B1
En jaune les bornes du fin de course 7S0
Stop professeur
c. Complétez le fiches FTP 4 et 5

4. Discipline Classe
FICHE TRAVAUX PRATIQUES FTP n° 2
MSMA

5. Discipline Classe
FICHE TRAVAUX PRATIQUES FTP n° 3
MSMA

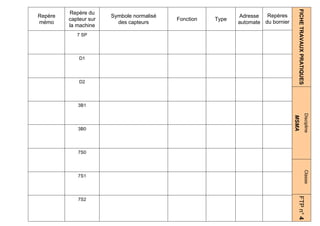

6. FICHE TRAVAUX PRATIQUES
Repère du
Repère Symbole normalisé Adresse Repères
capteur sur Fonction Type
mémo des capteurs automate du bornier
la machine
7 SP
D1
D2
3B1
Discipline
MSMA
3B0
7S0
Classe
7S1
FTP n° 4
7S2

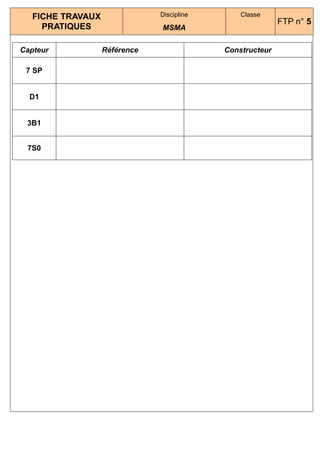

7. FICHE TRAVAUX Discipline Classe
FTP n° 5
PRATIQUES MSMA
Capteur Référence Constructeur
7 SP
D1
3B1
7S0
